Siruba ACS200 User manual

1
ACS200
使用說明書
INSTRUCTIONS BOOK

運動部位，謹防工傷事故
Moving part, beware of industrial accident
高壓部位，謹防觸電事故
High voltage, beware of electric shock
高溫部位，謹防燙傷事故
High temperature, beware of burns
禁止
Prohibited
地線的接線表示
Indication of ground wiring
如果忽視此標記而運行了錯誤的機械操作，保養時肯定會引起當事者
或第三者人員重傷或死亡。
如果忽視此標記而運行了錯誤的機械操作，保養時有可能會引起當事
者或第三者人員受傷及造成設備損壞。

i
一般安全事項說明 P. 1
重要安全事項說明 P. 3
特別事項 P. 7

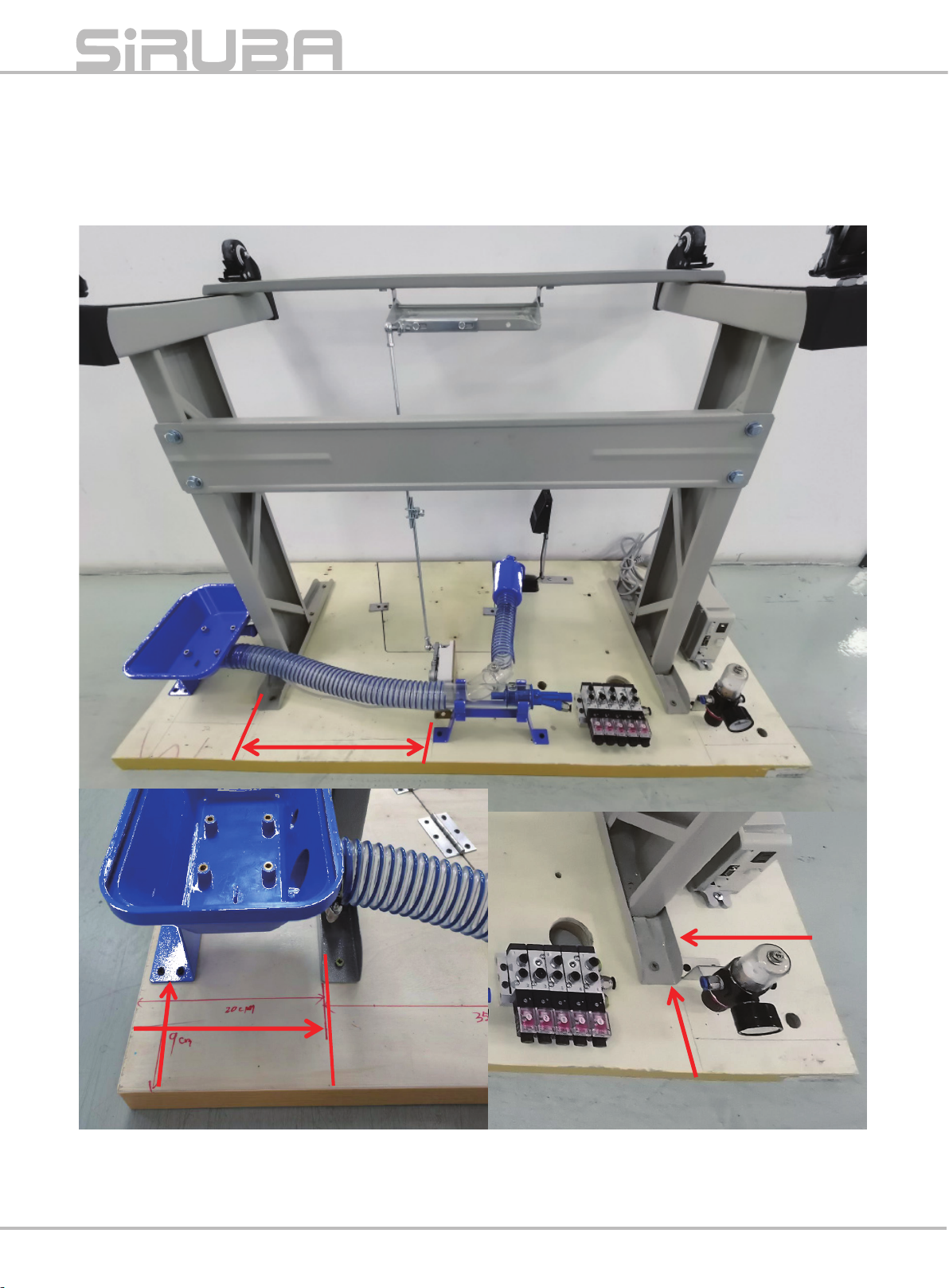

1、安裝腳架，集塵組，調壓閥，電磁閥，電機電控，速控器 P. 9

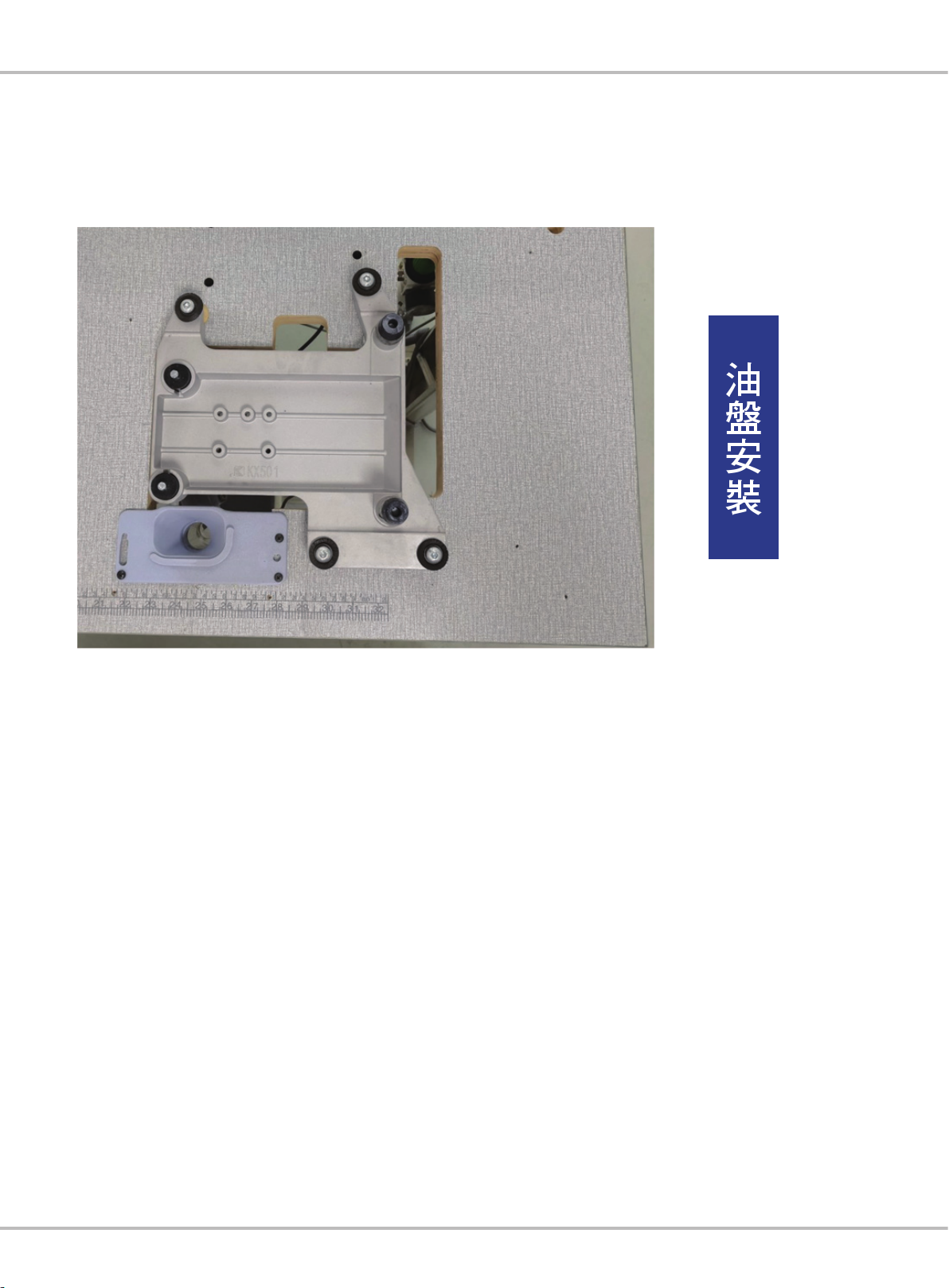

2、安裝漏斗，墊塊，防震膠，車頭 P.10

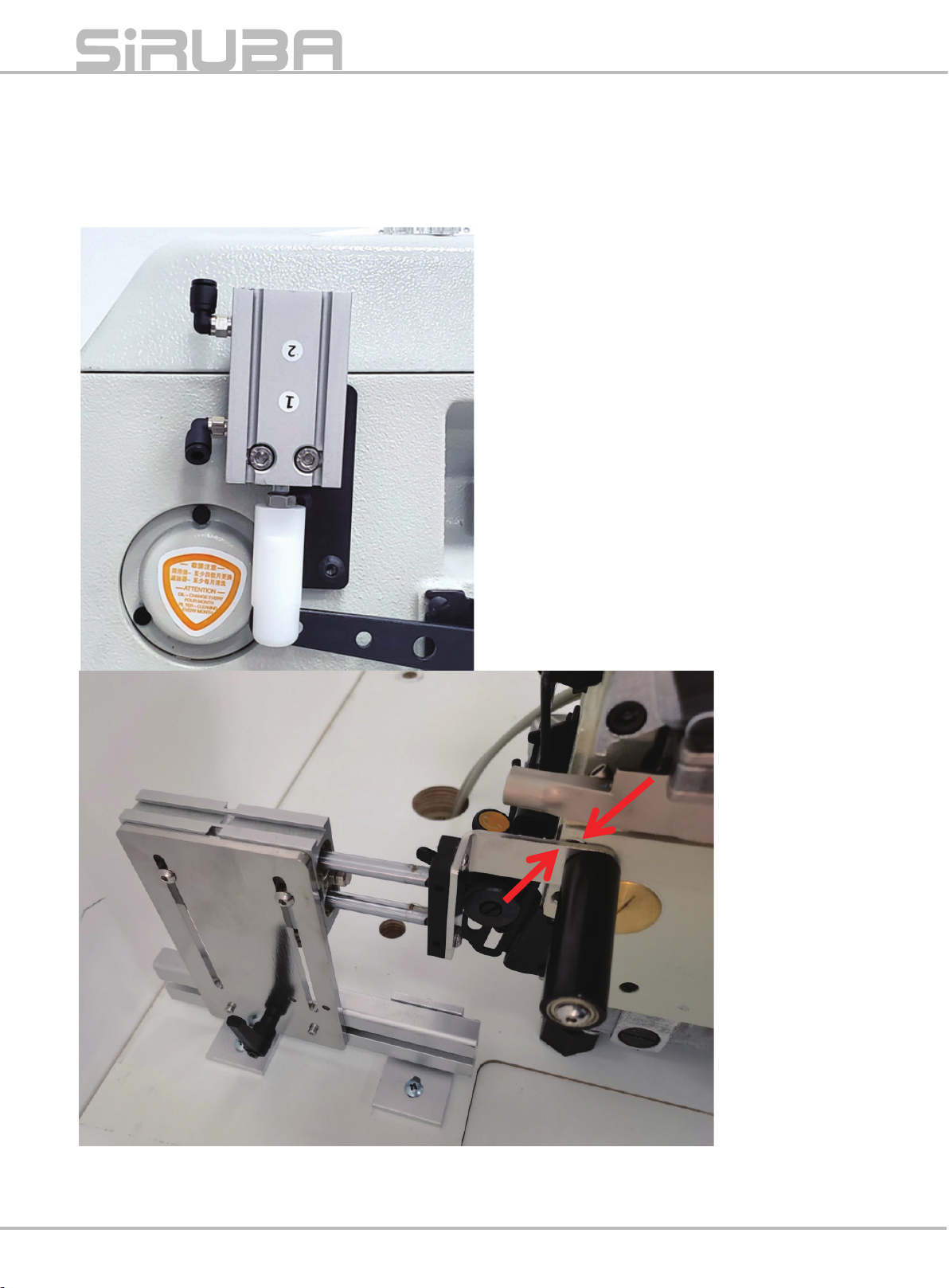

3、安裝抬壓腳氣缸，後滾輪組 P.11
4、安裝送料滾輪組 P.12
5、安裝圓領裝置顯示幕一體電控 P.13
6、顯示幕插座信號指示 (主機殼端子圖 ) P.14
7、AC 220V 接線方式 P.14
8、觸控面板圓領裝置操作說明
一、按鍵使用說明 P.15
二、工作模式下，左移右移鍵的作用 P.15
三、顯示窗內容說明 P.16
四、介面操作說明 P.16
(一)、器件功能測試 P.16
(二)、功能參數設置 P.20
(三)、器件信號開關 P.24
(四)、高級設置 P.27
9、參數表 P.29
10、圓領裝置顯示幕一體電控匹配速控器參數調整 P.30
11、安裝重點 &使用維護調整 P.31
索引 INDEX 頁/PAGE

ii
GENERAL SAFETY INSTRUCTIONS P. 1
IMPORTANT SAFETY INSTRUCTIONS P. 3
WARNING P. 7
1、Install the stand, dust collector, solenoid, motor, control box and speed controller P.42
2、Install the funnel, mat, rubber cushion and machine head P.43
3、Install presser foot cylinder and back roller P.44
4、Installing the feeding roller set P.45
5、Install the ribbed collar device main board P.46
6、Panel outlet signal indication (Main terminal diagram) P.47
7、AC 220V wiring method P.47
8、Touch panel collar device operation instructions
1. Instructions for the use of keys P.48
2. Working mode, the left shift right shift key role P.48
3. Description of display window P.49
4. Interface operation instructions P.49
A. Device function test P.49
B. Function parameter setting P.53
C. Device signal switch P.57
D. Advanced Settings P.60
9、Parameters P.62
10、Setting the parameters for the speed controller P.63
11、Installation and maintenance adjustment P.64
索引 INDEX 頁/PAGE

P1
一般安全事項說明 GENERAL SAFETY
INSTRUCTIONS
警告！
當使用這台機器，基本安全預防應恆被遵守
，以減輕火災、電擊、或是個人傷害的風險
。包含以下注意事項。
在操作這台機器之前，請閱讀所有說明並且
緊記於心。
1. 保持工作場所清潔
雜亂的環境與椅子會招引危害。
2. 考量工作場所環境
勿暴露電源於雨水之中、勿在溼氣重的地方
或潮濕的場所使用機械器具。保持工作場所
良好整齊。當有引發火災或爆炸危險時，勿
使用電源工具。
3. 免於電擊危害
避免身體接觸地線或是接地表面。(即：
管線，發熱物體，以及冷凍庫 )
4. 勿使孩童接近
不要讓訪客接觸工具或是延伸管線。
5. 適當的穿著
不要穿著寬鬆衣物或是穿戴珠寶，這可能被
活動零件拉扯而導致危險。穿戴護髮套可包
住長髮。
6. 不要任意拉扯電線
絕不要用電源端拉扯機器，或是從插座猛拉
電線來拔掉電線。使電線遠離熱源、油類或
是尖銳邊緣。
7. 謹慎保養機器
遵從指示來添加潤滑油或是更換附件。定期
檢測工具用線，如果有所損害，請使用合格
的維修器具來修復。
Warning!
When using this machine, basic safety
Precautions should always be followed to
reduce the risk of fire, electric shock and
personal injury, including the followings.
Read all these instructions before
operating this product and save these
instructions.
1. Keep work area clean
Cluttered areas and benches invite
injuries.
2. Consider work area environment
Do not expose power to rain. Do not use
machine tools in damp or wet locations.
Keep work area well lit.
Do not use power tools where there is risk
to cause any fire or explosion.
3. Guard against electric shock
Avoid body contact with earthed or
grounded surfaces (e.g. Pipes, radiators,
ranges refrigerators.)
4. Keep children away
Do not let visitors touch the tool or
extension code.
5. Dress properly
Do not wear loose clothing or jewelry,
they can be caugh in moving parts. Wear
protecting hair covering to contain long
hair.
6. Do not abuse the cord
Never carry the machine by cord or yank
it to disconnect it from the socket. Keep
the cord away from heat, oil, and sharp
edges..
7. Maintain machine with care
Follow instructions for lubrication and
changing accessories. Inspect tool cord
periodically. If damaged, have it repaired
by an authorized service facility.

P2
Introduction
8. 中斷機器電源
當不使用機器時、維修前、以及更換配件
時。
9. 避免誤啟動
不要以手指置於啟動開關上之後，搬運一個
已插入電源的工具。確定在插電之前，電源
開關是關閉的。
10. 檢查損害零件
在進一步使用器具之前，應該小心檢查並
確認損傷的零件或是穿戴保護器具來確認
零件會正確運轉並且呈現應有功能。
11. 警告
除了在這本使用說明手冊中建議的功能之
外，任何附件或是配件的使用，都可能會
導致個人傷害的危險。
12. 由合格人員來修理器具
所以修理工作應由合格的人員使用原始個
別零件來作修理。
連接電源的特別警示 !
1. 只可與有 "CE" 認證的按壓啟動裝置連接這
台機器。
2. 遵守此使用說明手冊來安裝控制裝置。
3. 在操作過程中，永遠保持機器適當的接地。
4. 在調整、更換零件、或是維修保養之前，必
須確定將插頭由插座拔出，以預防任何機器
意料之外的啟動而造成危害。
8. Disconnect machine
When not in use, before servicing and
when changing accessories.
9. Avoid unintentional starting
Do not carry a plug-in tool with a finger on
the switch. Ensure the power switch is off
when plugging in.
10. Check damaged parts
Before further use of the tool, a guard or
other part that is damaged should be
carefully checked to determine that it will
operate properly and perform its intended
function.
11. Warning
The use of any accessory or attachment,
other than those recommended in this
instruction manual, may present a risk of
personal injury.
12. Have your tool repaired by a
qualified person
Repairs should only be carried out by
qualified persons using original spare
parts.
SPECIAL WARNING FOR ELECTRIC
CONNECTION!
1. Incorporate this machine only with "CE"
certificate hold-to-run control device.
2. Follow the instruction manual device to
install control device.
3. Always earth machine appropriately
during operation.
4. Before adjustment, parts change or
servicing must be sure to pull out the plug
from socket to prevent the hazard of
unintentionally start of machine.

P3
重要安全事項說明 IMPORTANT SAFETY
INSTRUCTIONS
恭喜您購買本機器，為了使這台機器能獲
得最佳功能以及安全的操作，務必請正確
的使用這台機器，使用前請仔細閱讀使用
說明書，希望您能長期使用它。請記得將
此說明書放在容易取得的地方。
1. 當您使用機器時，除了以下事項外，請
注意其他基本安全措施。
2. 使用機器前，除了本使用說明書外，請
詳細閱讀其他相關說明書。此外，請妥
善保存此說明書，以便需要時可以隨時
取閱。
3. 先確認機器是符合貴國安全規定及標準
後，再使用機器。
4. 當機器完成操作時，所有安全配備必須
安裝就緒，在缺少所述安全配備下操作
是不被允許的，以免導致人員受傷。
5. 此機器應由受過適當訓練之操作員操作。
6. 為了安全，我們建議您配戴安全眼鏡。
7. 以下情形，請先關閉電源或拔掉插頭 :
(1) 穿針線、導線片、天平等以及更換梭
子時。
(2) 更換針、壓具、針板、送具、頂針片、
車布導板，以及其他附屬配件時。
(3) 維修工作時。
(4) 離開工作場所或工作場所無人看顧
時。
For operating safely and getting the
best functions of this machine, you must
operate it correctly. Please read and
follow the instructions of this manual,
and keep it at hand for future references.
We are confident that you will enjoy this
machine as much as we enjoy
manufacturing it.
1. Instead of the following instructions,
when you use this machine, please pay
attention to the basic safety measures.
2. Before using this machine, please read
this manual and all related instructions.
In addition, please keep this manual
for future needs.
3. Before using this machine, please
ascertain that it conforms with safety
standards and regulations of your
country.
4. When the machine is ready for
operation, all the safety equipments
must be ready. Operate this machine
without the specified safety devices is
not allowed.
5. This machine must be operated by a
properly trained operator.
6. For your own safety, we suggest you
wearing goggles.
7. Please turn off the power switch
or disconnect it for any one of the
circumstances of the followings:
(1) When threading needle(s), adjusting
thread Take-up(s), thread guide(s),
and/or replacing bobbin(s).
(2) When replacing needles, presser
feet, needle plates, feed dogs,
needle guards, cloth guides and
other parts or accessories.
(3) When repairing.
(4) When the operator leaves the
working place or leaves the machine

P4
Introduction
(5) 若使用離合器馬達而無煞車片裝置
時，必須待馬達完全停止。
8. 假如不慎讓機器及配件使用之油或油
脂，接觸到眼睛、皮膚或誤食時，請立
刻以水清洗接觸部位及就診。
9. 請勿擅自碰觸運轉中之零件或配件及注
意機器電源是否已開啟，以免導致人員
受傷。
10. 維修、修改及調整等工作，須由受過
適當訓練的技師或熟手為之。維修時
只許使用指定之零件。
11. 一般維修及檢查工作必須由受過適當
訓練的人員為之。
12. 電子零件維修及保養工作必須由資深
的電子技師為之，或由非常熟練的人
員檢查及指導，當發現零件損壞時，
請立刻停止機器運轉。
13. 在做裝有氣動式零件 (例如氣缸 )機器
的維修及保養工作前，機器連接空壓
機及高壓空氣必須予以關閉及卸除，
機器中殘存高壓氣體必須予以消除，
此外調整及性能檢查只能由受過適當
訓練的技師或熟手為之。
14. 機器使用一段時間，必須定期清理。
(5)If clutch motors without brake pads
are used,must wait until the motor stops
completely.
8. If grease, oil, or any fluid contacts your
skin or eyes by any chance, please
wash the contacted area completely
with clean water and consult a doctor.
Or, swallow a ny fluid mistakenly,consult
a doctor immediately.
9. Do not touch any functioning parts
and devices. Always attend to whether
power switch is on or off before
operating in order to prevent anyone
from getting hurts.
10. Qualified technicians are required
for adjustment, modification, and
repair. Only use assigned parts for
replacement.
11. Routine maintenance and service
must be performed by well trained
persons, or qualified technicians.
12. Maintain and check the electronic
parts must be done by qualified
electrician or well-trained persons.
If any electronic part damaged or
malfunctioned, stop the machine
immediately.
13. The air house has to be detached
from the machine and the compressor
or air supply has to be cut off before
repairing and servicing the machine
equipped with pneumatic parts such
as an air cylinder. Qualified technicians
or well-trained persons are required
for adjustment and repairs.
14. To ensure the best performance,
periodically clean the machine is
necessary.
unattended.

P5
15. 為使機器能正常操作以及減少噪音，
機台務必平放地上，機器避免在強烈
噪音的環境下操作。
16. 選用適當的電源插頭，並由電子技師
將其安裝在機器上，且插頭必須插在
接地線之插座上。
17. 機器只允許被使用於指定用途上，其
他用途是不允許的。
18. 修改或變更機器必須依照安全規定及
標準，同時採取有效的安全措施或變
更機器所引起損壞之責。
19. 警告提示以兩種符號標示：
(1) 對操作員或服務人員之傷害危險，也
為了避免觸電之危險，請勿打開馬達
電器箱之外蓋，也不要觸摸電器箱裡
面之零件。
(2) 必須特別注意事項
a. 絕對不可在移動外蓋，手指保護蓋或
安全配件後，進行機器操作，以免
導致人員受傷。
b. 為了避免被機器纏住，當機器運轉
中，您的手、頭髮及衣服，需遠離
手輪；此外這些部位周圍不可放置
任何物品，以免導致人員受傷。
15. In order to operate properly and to
reduce the noise, please place the
machine flat and level on the ground.
Avoid operating the sewing machine
at a noisy surrounding.
16. Select a proper power plug and install
it by an electrician. Please connect the
power plug to a grounded receptacle.
17. This machine can only be used for
the designed purpose. Other uses of
this machine are not allowed.
18. Any modification or conversion made
on this machine must be conformed
with the safety standards and
regulations. Precaution is necessary.
No responsibility will our company
take for damages caused by any
modification or conversion of this
machine without permission.
19. Two safety warning signs are applied
as warning signs:
(1) For the safety of operators and
service persons, please don't open the
cover of any electronic control boxes
of motor or other devices and don't
touch any components inside to avoid
electrical shock hazards.
(2) Always keep in mind:
a. Please never operate this machine
without outer cover, finger guard or
any safety device to avoid physical
injury.
b. Please keep your hair, fingers and
clothes away from the hand wheel
while the machine is in operation,
as well as never put anything near
these parts, to prevent the risk of
injuries by tangled into them.

P6
Introduction
c. 當您打開電源開關後或機器已 在運轉
中，絕不可將您的手放在針的下方或針
線控線桿外蓋中，以免導致人員受傷。
d. 當機器運轉中，梭頭高速轉動，為了避
免對手可能引起之 傷害，必須確定您的
手保持遠離梭頭附近。此外，當更換梭
子時，確定電源開關已關閉，以免導致
人員受傷。
e. 當放置或抬起機器時，小心勿將手置於
機器中，以免導致人員受傷。
f. 為了避免機器突然啟動而引起可能意
外，當機頭傾斜時，請關掉機器電源，
以免導致人員受傷。
g. 如果您的機器是配置伺服馬達，機器於
靜止狀態時，馬達是不會產生噪音的，
為了避免機器突然啟動而引起可能意
外，故請關掉機器電源。
h. 為了避免觸電之危險，請絕不要在移開
電源接地線後操作機器。
i. 為了避免觸電或電子零件損壞而引起之
可能意外，請先切斷電源，再插上或拔
掉插頭。
c. Please never put your fingers under the
needle(s) or in the thread take-up cover
to prevent physical injuries when you
turn on the power switch or operate the
machine.
d. While the machine is in operation, the
hook rotates at a high speed. Please
keep your hands away from the area
of hook to prevent any potential injury
to your hands. In addition, please
make sure to turn off the power of the
machine while changing bobbins.
e. Be careful and do not place your
fingers inside the machine when placing
or lifting the machine head to avoid
possible physical injuries.
f. Please turn off the power before tilting
the machine head to avoid possible
accidents due to abrupt start of this
machine.
g. For machine equipped servo motors,
the motors do not produce noise while
the machines are at rest. Therefore,
please turn off the power of this
accidents due to abrupt start of the
machine.
h. Never operate the sewing machine after
the ground wire is removed to avoid
electrical shock hazards.
i. Please turn the power switch off before
connecting or disconnecting the power
plug to prevent possible accidents due
to electric shock or damaged electronic
components.

P7
特別事項 WARNING
為了避免機器故障及損壞，請先確定以下
事項：
1. 當您安裝好機器後，做第一次機器操作
前，請徹底清潔機器。
2. 清除運送途中累積之灰塵及溢出之油
脂。
3. 確定電壓及馬達相數 ( 單相或三相 ) 安
裝正確。
4. 確定電源插頭正確地接上電源。
5. 當使用電壓與標示電壓不同時，請勿使
用機器。
6. 確定機器轉動方向是否正確。
警告：
在操作或調整本書中所提到之各步驟
前，請先將電源關掉，以免因為機器突
然啟動造成之意外。
Please confirm the followings to avoid
malfunction or damage to this machine.
1. After installing the machine, and before
the first operation, please clean it
completely.
2. Clean all dust and overflowed oil during
transportation.
3. Confirm that the voltage and the phase
(single or 3 phase) of motor are set
correctly.
4. Confirm that the power plug is correctly
connected to the power supply.
5. Never use the machine when the
local voltage type is different from
the marked voltage on the nametag
attached on the machine.
6. Confirm that the rotating direction of
the machine pulley is correct.
Warning:
Before doing any operation or any
adjustment described later in this
manual, please turn the power off to
prevent accidents caused by abrupt
start of the sewing machine.

P8
Introduction
GS-ACS-200 series
自動圓領裝置安裝說明

P9
1、安裝腳架，集塵組，調壓閥，電磁閥，電機電控，速控器
23CM
22CM
9CM 9CM
18CM

P10
Introduction
2、安裝漏斗，墊塊，防震膠，車頭
油盤安裝

P11
3、安裝抬壓腳氣缸，後滾輪組

P12
Introduction
4、安裝送料滾輪組
分佈組件
安裝高度
和針板面
水平
送料滾輪、
分料裝置和
縫紉機修邊
刀左右平齊

P13
5、安裝圓領裝置顯示幕一體電控
6P 4P
速控器
速控器專用連接線插線方法

P14
Introduction
7、AC 220V 接線方式
電眼 1( 紅色 )
電眼調節 (黑色 )
6路電磁閥 步進電機
膝動開關
踏板
電眼 2( 黃色 )
接近開關 (藍色 )
淺藍 Light Blue(AC) x2
綠/黃(FG) x2
Green / Yellow
綠/黃(FG)
Green / Yellow
褐色 (AC) x2
Brown
褐色(AC)
Brown
ACS 電控電源線
伺服電控電源線
淺藍 Light Blue(AC)
電源開關 PowerSwitch
電源線
PowerWire
1øAC220
插座
Socket
6、顯示幕插座信號指示
主機殼端子圖

P15
8、觸控面板圓領裝置操作說明
圖1
一、按鍵使用說明
1. 功能表鍵，長按 3秒進入系統參數修改選項。
2. 補償鍵，僅在自動狀態使用。
3. 返回鍵，退出參數修改頁面，返回工作頁面，並保存資料。
4. 、左右移動鍵，在更改工程參數的介面下，移動參數修改浮標。
5. 、 加減鍵，更改各項功能的參數大小。
二、工作模式下，左移右移鍵的作用
按下 鍵後，自動保存並退出更改參數介面，鎖定所有工作狀態。
1. 按下 左鍵，顯示上一個工程值的資料。
2. 按下 右鍵，顯示下一個工程值的資料。

P16
Introduction
三、顯示窗內容說明：
GOSEW
圓領系統裝置
自動模式
1-1
壓腳功能測試
功能狀態：關閉
>1-2 吸風功能測試
1-2
吸風功能測試
功能狀態：關閉
>1-3 撐料氣缸測試
1. 器件功能測試
2. 功能參數設置
3. 器件信號開關
4. 高級設置
圖2
圖4
圖3
圖5
工作狀態顯示：
圓領系統裝置開機後預設顯示（圖 2），按隱藏 加減鍵，更改自動模式或手動模式。
參數功能設置顯示介面：
長按 鍵3秒可進入參數設置介面（圖 3）：
1. 器件功能測試。
2. 功能參數測試。
3. 器件信號開關。
4. 高級設置。
四、介面操作說明
(一)、器件功能測試：
長按 鍵3秒進入系統參數設置介面，按 、加減鍵，選中“器件功能測試＂，按下 右鍵，進入子功能表介
面（圖 4）：
各個器件的功能測試，功能狀態預設為“關閉＂，如“圖 4＂所示（“壓腳功能測試＂），測試時，長按
鍵3 秒，功能狀態由“關閉＂變為“開啟＂；此時對應的電磁閥工作，電磁閥指示燈點亮，說明該器件
功能正常。鬆開 鍵，功能狀態恢復預設“關閉＂（器件功能測試選項前 6項）。
按下 右鍵，可進入下一器件功能測試選項，器件功能測試選項 1到6項（圖 4至圖 9）：
