Skil 3400 Assembly instructions

For English Parlez-vous français? ¿Habla español?

See page 2 Voir page 8 Ver página 14

3400

5º

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

Consumer Information

Renseignement des consommateurs

Información para el consumidor

Toll Free Number: Appel gratuit : Número de teléfono gratuito:

1-877-SKIL999 (1-877-754-5999) http://www.skiltools.com.

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

General Safety Rules

“READ ALL INSTRUCTIONS” Failure to follow the safety rules listed below and other basic safety precautions

may result in serious personal injury.

Work Area

KEEP CHILDREN AWAY

Do not let visitors contact tool or extension cord. All visitors

should be kept away from work area.

KEEP WORK AREAS CLEAN

Cluttered areas and benches invite accidents.

MAKE WORKSHOP CHILD-PROOF

With padlocks, master switches.

AVOID DANGEROUS ENVIRONMENTS

Don’t use power tools in damp or wet locations. Keep work

area well lit. Do not expose power tools to rain. Do not use

tool in presence of flammable liquids or gases.

Personal Safety

KNOW YOUR POWER TOOL

Read and understand the owner’s manual and labels affixed

to the tool. Learn its application and limitations as well as

the specific potential hazards peculiar to this tool.

DON’T OVERREACH

Keep proper footing and balance at all times.

STAY ALERT

Watch what you are doing. Use common sense. Do not op-

erate tool when you are tired. Do not operate while under

medication or while using alcohol or other drug.

DRESS PROPERLY

Do not wear loose clothing or jewelry. They can be caught

in moving parts. Rubber gloves and non-skid footwear are

recommended when working outdoors. Wear protective hair

covering to contain long hair.

USE SAFETY GOGGLES

Also face or dust mask if cutting operation is dusty, and ear

plugs during extended periods of operation.

GUARD AGAINST ELECTRIC SHOCK

Prevent body contact with grounded surfaces. For example:

pipes, radiators, ranges, refrigerator enclosures.

DISCONNECT TOOL FROM POWER SOURCE

When not in use, before servicing, when changing blades,

bits, cutters, etc.

KEEP GUARDS IN PLACE

In working order, and in proper adjustment and alignment.

REMOVE ADJUSTING KEYS AND WRENCHES

When not in use, before servicing, when changing blades,

bits, cutters, etc.

AVOID ACCIDENTAL STARTING

Make sure the switch is in the “OFF”(“O”) position before

plugging in tool.

NEVER STAND ON TOOL OR ITS STAND

Serious injury could occur if the tool is tipped or if the

cutting tool is accidentally contacted. Do not store materials

on or near the tool such that it is necessary to stand on the

tool or its stand to reach them.

CHECK DAMAGED PARTS

Before further use of the tool, a guard or other part that is

damaged should be carefully checked to ensure that it will

operate properly and perform its intended function. Check

for alignment of moving parts, mounting and any other con-

ditions that may affect its operation. A guard or other part

that is damaged should be properly replaced.

ALL REPAIRS, ELECTRICAL OR MECHANICAL,

SHOULD BE ATTEMPTED ONLY BY TRAINED

REPAIRMEN.

Contact the nearest Skil Factory Service Center, Authorized

Service Station or other competent repair service.

USE ONLY SKIL REPLACEMENT PARTS;

Any others may create a hazard.

THE USE OF ANY OTHER ACCESSORIES NOT SPECI-

FIED IN THE CURRENT SKIL CATALOG MAY CREATE A

HAZARD.

Tool Use

DON’T FORCE TOOL

It will do the job better and safer at the rate for which it was

designed.

USE THE RIGHT TOOL

Don’t force small tool or attachment to do the job of a

heavy-duty tool. Don’t use tool for purpose not intended —

for example; don’t use circular saw for cutting tree limbs or

logs.

SECURE WORK

Use clamps or a vise to hold work. It’s safer than using your

hand and it frees both hands to operate the tool.

DIRECTION OF FEED

Feed work into a blade or cutter against the direction of

rotation of the blade or cutter only.

NEVER LEAVE TOOL RUNNING UNATTENDED

Turn power off. Don’t leave tool until it comes to a complete

stop.

Tool Care

DO NOT ALTER OR MISUSE TOOL

These tools are precision built. Any alteration or modification

not specified is misuse and may result in dangerous con-

ditions.

AVOID GASEOUS AREAS

Do not operate electric tools in gaseous or explosive atmo-

spheres. Motors in these tools normally spark, and may re-

sult in a dangerous condition.

MAINTAIN TOOLS WITH CARE

Keep tools sharp and clean for better and safer perfor-

mance. Follow instructions for lubricating and changing ac-

cessories. Inspect tool cords periodically and if damaged,

have repaired by authorized service facility. Inspect ex-

tension cords periodically and replace if damaged. Keep

handles dry, clean and free from oil and grease.

WARNING

Basic Operation and Set Up.

Table saws are intended to cut wood, wood like or

plastic materials. Do not cut metal with table saws.

Plastic and composition (like hardboard) materials may be

cut on your saw. However, since these are usually quite

hard and slippery, the anti-kickback pawls may not stop a

kickback. Therefore, be especially attentive to following

proper set-up and cutting procedures for ripping. Do not

stand, or permit anyone else to stand, in line with a potential

kickback.

Unplug saw before making adjustments, repairs or

storing. Accidental start-ups can cause serious personal

injury.

Wear eye, ear and dust protection. Dust and particles

from cutting should not be inhaled. Eye protection can

shield your eyes if small pieces of wood or other objects are

thrown back during operation. Power tools are loud in

operation, protect your hearing with earplugs or muffs.

Do not wear such items as loose fitting gloves, loose

clothing, necktie, or jewelry. Tie back long hair and roll

long sleeves above elbows. Loose clothing or jewelry can

be caught in rotating parts and you may be dragged into the

cutting element of the power tool.

Use the table saw in a well-lit area and on a level

surface, clean and smooth enough to reduce the risk of

trips and falls. Cluttered work areas are accidents waiting

to happen.

Make sure the floor is clean and non-slippery or non-

skid where the table saw is set up. Wear non-slip

footwear. If you cannot control your motion, you cannot

control the work.

Never turn the saw “ON”before clearing the table of all

tools, wood scraps, etc., except the workpiece and related

feed or support devices for the operation planned.

To avoid tipping your table saw in operation, BOLT it

securely to a stand or workbench. Long workpieces

need extra support on the outfeed side such as an

auxiliary support or roller stand. Long and heavy pieces

may cause the table saw to tip over if not supported

properly.

Don’t try to cut large sheets that you cannot guide with

the fence or miter gauge. If you cannot see the tabletop

under the workpiece, the workpiece is too big for safe

cutting with the table saw.

Turn the table saw “OFF”and let the spinning blade

stop before attempting to remove cutoff or workpiece

from table. You may inadvertently contact the coasting

blade.

Use common sense –if your set up doesn’t feel right or

is not complete –Don’t attempt the cut! Complete the

set up using clamps, feather boards, push sticks, fence,

miter gauge, outfeed support, side support or whatever it

takes to keep the workpiece moving through the blade

cleanly, smoothly and without making contact with you.

Stop operating immediately if any part of your saw is

missing, malfunctioning, has been damaged or broken

such as the motor switch, or other operating control, a

safety device or the power cord. Repair or replace the

particular part before operating the table saw again.

Causes and Operator Prevention of Kickback

with a Table Saw:

Kickbacks are caused by operator inattention and misuse of

the table saw (i.e. binding the blade, lack of guard, splitter,

kickback pawls or use of miter gauge with rip fence).

Kickbacks can cause serious injury. A “KICKBACK”occurs

when a part of the workpiece binds between the blade and

the rip fence or other fixed object. Workpiece binding the

blade due to misalignment can also cause kickback. During

kickback, workpiece rises from table and is thrown rapidly

back toward the operator. Keep your face and body to one

side of the blade, out of line with a possible “KICKBACK”.

In general, some simple procedures and setups can usually

avoid kickbacks and possible injury:

Adjust the blade so that it is parallel to the miter gauge

slots on the table then adjust the fence so that it is

parallel to the blade. Do not use miter gauge and rip

fence together in cutting operations. A misaligned fence,

miter gauge or these two devices used together could

cause the workpiece to become like a wedge and bind the

spinning blade.

Always use the guard for every through cutting

operation. The guard system (hood, splitter and anti-

kickback pawls) is designed to reduce the intensity of a

kickback and keep your hands away from the spinning

blade.

When using a push stick or block the trailing end of the

work must be square. A push stick or block against an

uneven end can slip off or push the work away from fence.

Keep the saw blade clean and sharp. Dull and sticky

blades will increase the tendency to bind in the workpiece.

Do not trap or confine the cut-off piece when ripping or

crosscutting. Let the cut off piece be free to move away

from the blade. Trapping the workpiece between the fence

and the blade will cause a kickback.

Do not position your hands or fingers in the path of the

blade. You may slip into the blade if you apply uneven or

excessive force. You can be dragged back into the blade

during a kickback.

Push the workpiece through against the rotation of the

blade. Never feed material from the back of the saw as the

blade can launch the workpiece at great velocity across the

tabletop.

Table Saw Specific Safety Rules

BEFORE CONNECTING THE TOOL TO A POWER

SOURCE (RECEPTACLE, OUTLET, ETC.), BE SURE

VOLTAGE SUPPLIED IS THE SAME AS THAT SPECIFIED

ON THE NAMEPLATE OF THE TOOL.

A power source with voltage greater than that specified for

the tool can result in serious injury to the user —as well as

damage to the tool. If in doubt, DO NOT PLUG IN THE

TOOL. Using a power source with voltage less than the

nameplate rating is harmful to the motor.

Never pull the work through the blade. Start and finish

the cut from the operator side (switch side) of the table saw.

Stand to the side of the blade and workpiece; never

stand directly in line. During a kickback the workpiece will

be rapidly projected from the table saw.

Never cut more than one workpiece at a time. Stacked

workpieces can shift or bind on the easily and lead to

unexpected contact with blade.

Never reach in back of the blade during operation or

until the blade has come to a complete stop. You may

be dragged into the blade during a kickback.

Rip Cutting

Always set and maintain the rip fence parallel to the saw

blade. A misaligned fence could cause the workpiece to

become like a wedge and bind the spinning saw blade.

Set blade height for through cutting to just above the

workpiece thickness. Minimizing exposure of blade body

will reduce the tendency of blade binding on body of saw

blade.

Keep hood guard assembly, spreader and anti-kickback

pawls in place and operating properly. Replace or

sharpen anti-kickback pawls when points become dull.

Check their action before ripping. The spreader aligned

with the saw blade and the pawls are intended to stop a

kickback once it has started.

Feed force must be applied only between fence and

blade. Never apply pressure to the side of the blade.

Pressure applied to the side of the blade will cause the

blade to stall or kickback the workpiece.

When performing a bevel rip cut, always place the fence

to the right of the blade. On this particular table saw the

blade tilts to the left. Bevel ripping with the fence on the left

side may not allow the use of the push stick and will wedge

the workpiece between the blade and the fence.

Be aware of increased blade exposure on the right side

of the guard, when setting the blade for bevel angle.

Pay attention to the proximity of your fingers to blade.

Never cut freehand! Use the fence to support the length

of the workpiece in ripping cuts and the miter gauge for

cross cut operations. Unsupported or improperly

supported workpieces may bind and kickback.

Never attempt to pull the workpiece through the

spinning saw blade. You may experience a kickback and

be dragged into spinning saw blade.

Do not release work until you have pushed it all the way

past the saw blade. Keep your hands away from side and

to the rear of a spinning saw blade. A kickback can drag

your hand into the blade if it is positioned on the workpiece,

to the side or behind the blade.

Use a Push Stick for ripping widths of 2" to 6" and an

auxiliary fence and Push Block for ripping widths

narrower than 2". When ripping, apply the feed force to

the section of the workpiece between the saw blade

and the rip fence. If your hand or fingers are within 6

inches of the spinning blade you are too close to be able to

react in case of a kickback event and you may be injured.

Never through-saw rip cuts narrower than 1/2”. The

blade guard system is not effective for narrow rip cuts and

will not prevent kickback if blade becomes bound.

Do not rip workpiece that is twisted or warped or does

not have a straight edge to guide along the rip fence.

Workpieces without a straight edge will tend to wedge

themselves between blade and fence possibly causing a

kickback.

Cross Cutting

Whether performing straight cross cutting or miter

angle cross cutting operations, always follow these

warnings:

When cross cutting, never use the rip fence and the

miter gauge together. They will act against each other and

bind the work on the blade leading to kickback.

Use the guard system for the cross cuts. The guard is

not just for rip cutting.

If the workpiece is too small, affix a jig or other means

to fix workpiece to miter gauge during a cross cut

operation. This lets you properly hold the miter gauge and

workpiece while keeping your fingers away from blade.

Plunge Cutting

Never attempt to plunge cut into a workpiece by placing

it on top of the spinning blade. The workpiece will

kickback.

Lower the blade below table surface, remove the guard

system, clamp feather boards or other fixture to hold

workpiece down, and against the fence. Place the

workpiece on the tabletop at the desired location. Start

the saw and let it come to full operating speed then slowly

raise the blade until it pierces the workpiece and then push

the workpiece through the desired length. To stop the cut,

shut off the saw, lower the blade and remove workpiece.

Repeat as necessary to complete all sides of the pocket cut.

REMEMBER the guard has been removed! Pay attention to

the proximity of your fingers to blade.

Non-Through Cutting

(Dado, Rabbet, Resawing)

Use extra precautions when performing “Non Through”

sawing operations that require the removal of the guard!

Remember that removing the hood guard assembly also

removes the anti-kickback devices, the spreader and

anti-kickback pawls! Immediately replace guard

assembly (guard, splitter and anti-kickback pawls) after

special applications that cannot use the guard assembly

such as resawing, dadoing, rabbeting or molding.

For all non-through cutting, the operator must use

feather boards to reduce the hazard from a kick back!

Use feather boards to help guide and stabilize cutting so

you can concentrate on the cutting action. Feather

boards can be used to “hold”the work down on the table

and at the side of the work to “slow”the workpiece should a

kickback occur. Feather boards are not replacement for a

guard and they cannot keep your fingers from accidentally

contacting the blade. Feather boards should be set with the

feathers/fingers just ahead of the blade teeth cutting action,

pushing the wood against the fence, but not pressing the

wood into the side of the spinning blade.

Double Insulated Tools

Extension Cords

Double Insulation is a design concept used in electric

power tools which eliminates the need for the three wire

grounded power cord and grounded power supply system.

It is a recognized and approved system by Underwriter’s

Laboratories, CSA and Federal OSHA authorities.

IMPORTANT: Servicing of a tool with double insulation re-

quires care and knowledge of the system and should be

performed only by a qualified service technician.

WHEN SERVICING, USE ONLY IDENTICAL REPLACE-

MENT PARTS.

POLARIZED PLUGS. If your tool is equipped with a polar-

ized plug (one blade is wider than the other), this plug will fit

in a polarized outlet only one way. If the plug does not fit

fully in the outlet, reverse the plug. If it still does not fit,

contact a qualified electrician to install the proper outlet. To

reduce the risk of electric shock, do not change the plug in

any way.

“SAVE THESE INSTRUCTIONS”

Replace damaged cords immediately.

Use of damaged cords can shock, burn

or electrocute.

Always use proper extension cord. If an

extension cord is necessary, a cord with

adequate size conductors should be used to prevent

excessive voltage drop, loss of power or overheating. The

table shows the correct size to use, depending on cord

length and nameplate amperage rating of tool. If in doubt,

use the next heavier gauge. Always use U.L. and CSA listed

extension cords.

NOTE: The smaller the gauge number, the heavier the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

WARNING

!Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm2

3-6

6-8

8-10

10-12

12-16

25 50 100 150 15 30 60 120

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 — — — — — —

Cord Length in Feet Cord Length in Meters

Use the fence to guide and support the work past the

saw blade. Unsupported cuts will shift and may cause the

work to be thrown backward.

Be aware of proximity of you hand/fingers to the cutting

tool. Non-through cuts are “blind cuts”, use push sticks to

move the work through the cutter.

Use the proper table insert for the width and diameter of

the dado blade or molding head. Dado blade stack or

molding head is wider than the slot of the standard table

insert. These blades will strike and damage the standard

insert and cause severe injury by throwing the insert against

the operator.

Do not bevel with dado blades or molding heads. These

accessories are designed for perpendicular non-through

cutting.

Do not elevate the dado blade so that the hub protrudes

above slot of the table insert. Contact with hub will cause

the workpiece to be unstable as it passes through the cut

and possibly kickback.

Don’t force the workpiece through the dado blade.

Dado blades create wide non-through cuts that require the

operator to feed the work slowly and use of feather boards

and positive downward pressure on the workpiece to avoid

loss of control.

Do not back up or pull the workpiece back (reverse feed)

when resawing. Pulling the workpiece backward could

cause kickback.

Table saws are highly versatile products capable of

performing variety of operations. There are too many

applications to be fully addressed in this manual. Go to

the library, home center, hardware or bookstore to learn

about the many applications of a table saw; we suggest

obtaining woodworking books like “The Table Saw Book”

by Richard J. de Cristoforo or similar publications

addressing your particular needs.

Some dust created by power sanding,

sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicals are:

•Lead from lead-based paints,

•Crystalline silica from bricks and cement and other

masonry products, and

•Arsenic and chromium from chemically treated lumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work

with approved safety equipment, such as those dust masks

that are specially designed to filter out microscopic particles.

WARNING

Table of Contents

Page

General Safety Rules . . . . . . . . . . . . . . . . . . 2

Additional Safety Rules . . . . . . . . . . . . . . . . 3–5

Double Insulated Tools & Extension Cords . . . . . . . . 5

Table of Contents . . . . . . . . . . . . . . . . . . . 6

Glossary of Terms . . . . . . . . . . . . . . . . . . . 7

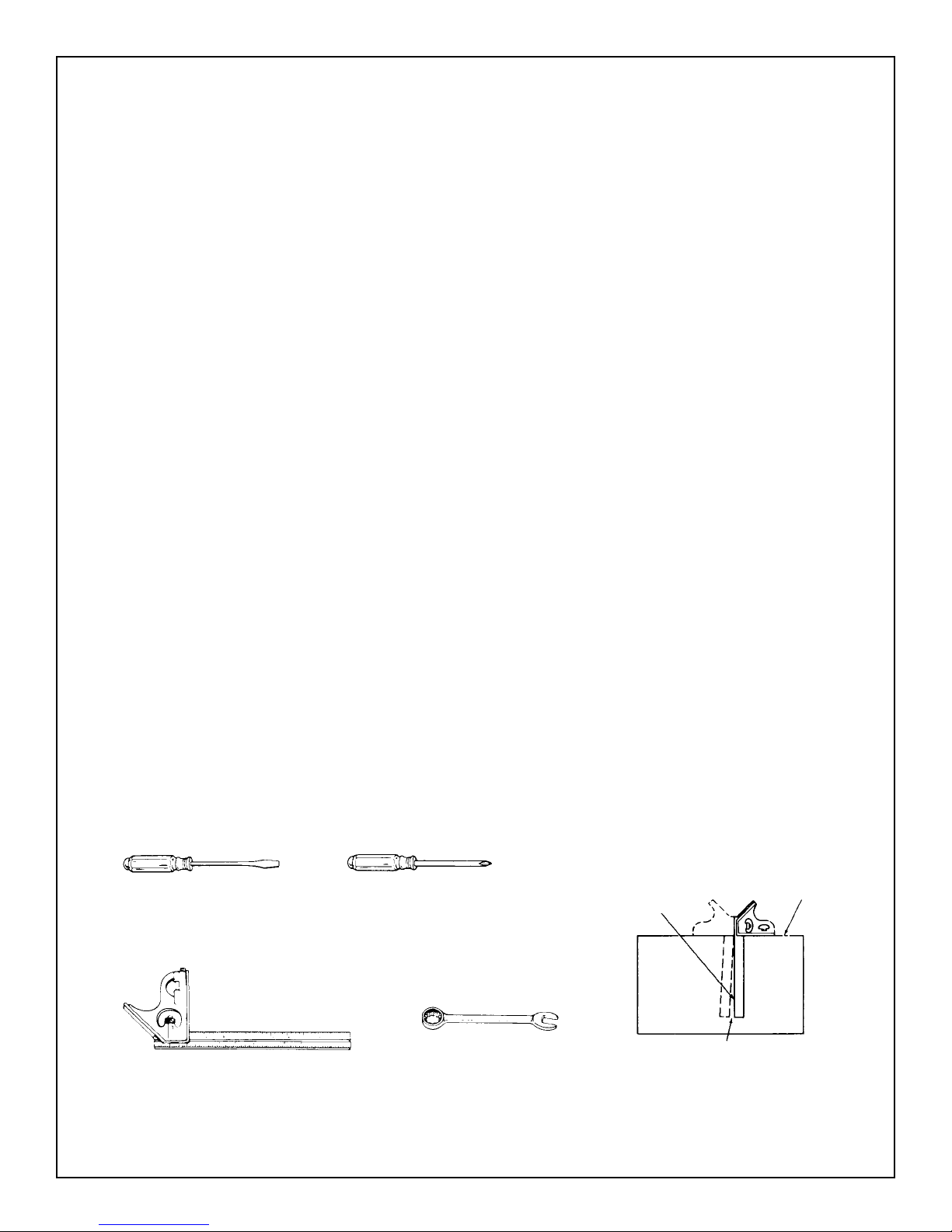

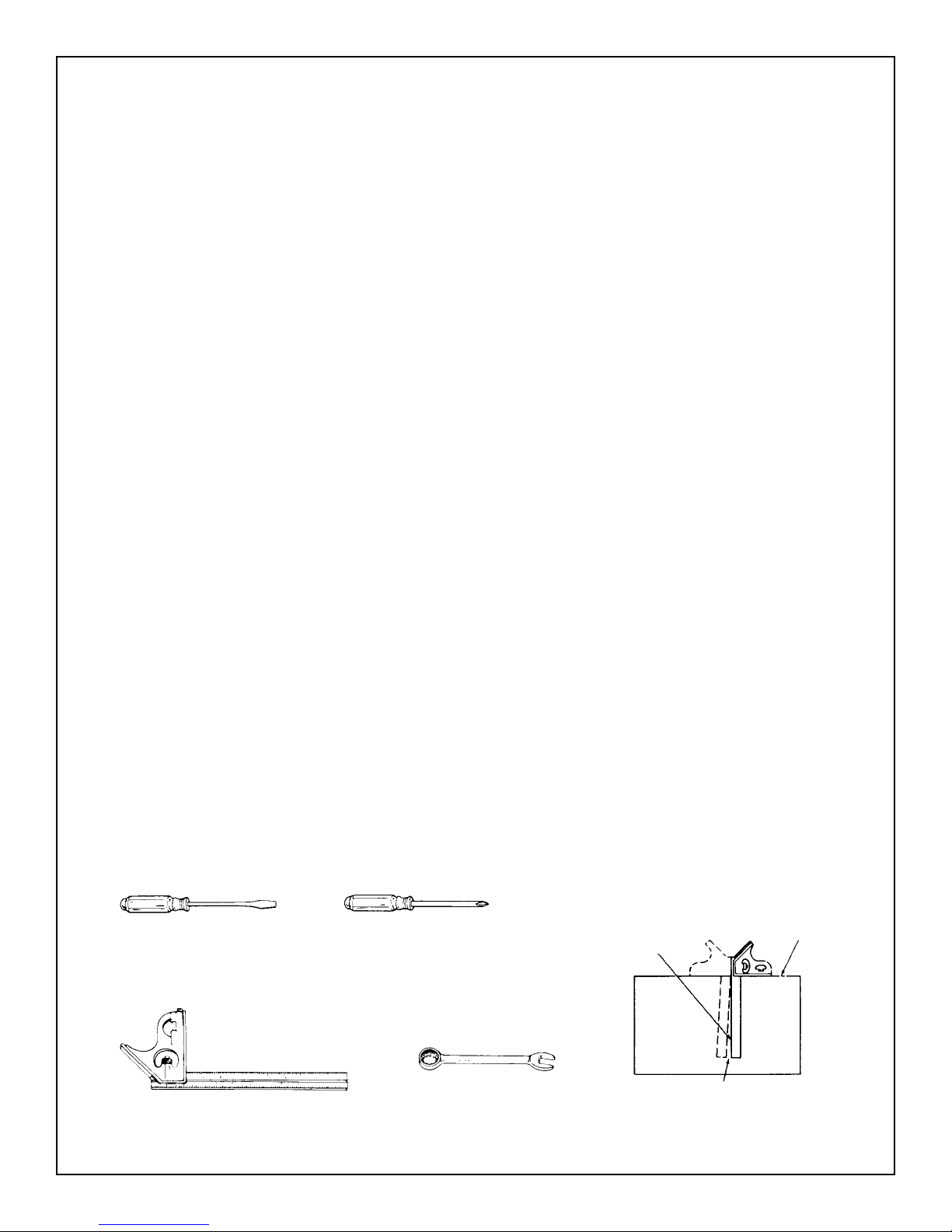

Tools Needed For Assembly . . . . . . . . . . . . . . 7

Getting To Know Your Table Saw . . . . . . . . . . 20–23

Power Switch . . . . . . . . . . . . . . . . . . . 20–23

Table . . . . . . . . . . . . . . . . . . . . . . . 20–23

Base . . . . . . . . . . . . . . . . . . . . . . . 20–23

Blade Angle Lock . . . . . . . . . . . . . . . . . 20–23

Elevation Wheel . . . . . . . . . . . . . . . . . . 20–23

Blade Tilt Scale . . . . . . . . . . . . . . . . . . 20–23

Rip Fence Scale . . . . . . . . . . . . . . . . . . 20–23

Miter Gauge Scale . . . . . . . . . . . . . . . . . 20–23

Rip Fence Storage . . . . . . . . . . . . . . . . . 20–23

Miter Gauge Storage . . . . . . . . . . . . . . . . 20–23

Wrench Storage . . . . . . . . . . . . . . . . . . 20–23

Cord Wrap . . . . . . . . . . . . . . . . . . . . 20–23

Rip Fence . . . . . . . . . . . . . . . . . . . . . 20–23

Blade Guard . . . . . . . . . . . . . . . . . . . . 22–23

Table Insert . . . . . . . . . . . . . . . . . . . . 22–23

Miter Gauge . . . . . . . . . . . . . . . . . . . . 22–23

Unpacking and Checking Contents . . . . . . . . . 24–25

Table of Loose Parts . . . . . . . . . . . . . . . . 24–25

Operating Adjustments . . . . . . . . . . . . . . . 26–31

Blade Tilting Control . . . . . . . . . . . . . . . . 26–27

Adjusting 90 & 45 Degree Positive Stops . . . . . . 26–27

Adjusting Blade Parallel

to the Miter Gauge Slot . . . . . . . . . . . . . . 28–29

Changing the Blade . . . . . . . . . . . . . . . . 28–29

Aligning Rip Fence . . . . . . . . . . . . . . . . . 30–31

Pointer Adjustment . . . . . . . . . . . . . . . . 30–31

Miter Gauge Adjustment . . . . . . . . . . . . . . 30–31

Assembly . . . . . . . . . . . . . . . . . . . . . 32–35

Attaching Blade Guard . . . . . . . . . . . . . . . 32–35

Attaching Handle to Rip Fence . . . . . . . . . . . 34–35

Page

Miter Gauge Assembly . . . . . . . . . . . . . . 34–35

Attaching Rip Fence . . . . . . . . . . . . . . . . 34–35

Mounting The Table Saw . . . . . . . . . . . . . . 36–37

Mounting Table Saw to Workbench . . . . . . . . . 36–37

Mounting to Plywood . . . . . . . . . . . . . . . 36–37

Basic Table Saw Operation . . . . . . . . . . . . . 38–53

Safety Power Switch . . . . . . . . . . . . . . . . 38–39

Work Helpers . . . . . . . . . . . . . . . . . . . 38–41

Using the Miter Gauge . . . . . . . . . . . . . . . 40–41

Crosscutting . . . . . . . . . . . . . . . . . . . . 42–43

Repetitive Cutting . . . . . . . . . . . . . . . . . 42–43

Miter Cutting . . . . . . . . . . . . . . . . . . . 44–45

Bevel Crosscutting . . . . . . . . . . . . . . . . . 44–45

Compound Miter Cutting . . . . . . . . . . . . . . 44–45

Using the Rip Fence . . . . . . . . . . . . . . . . 44–47

Ripping . . . . . . . . . . . . . . . . . . . . . . 46–49

Resawing . . . . . . . . . . . . . . . . . . . . . 48–49

Making a Featherboard . . . . . . . . . . . . . . 48–49

Using Featherboards . . . . . . . . . . . . . . . . 50–51

Rabbeting . . . . . . . . . . . . . . . . . . . . . 50–51

Dadoing . . . . . . . . . . . . . . . . . . . . . . 50–53

Maintaining Your Table Saw . . . . . . . . . . . . 52–53

Lubrication . . . . . . . . . . . . . . . . . . . . 54–55

Accessories . . . . . . . . . . . . . . . . . . . . 54–55

Trouble Shooting . . . . . . . . . . . . . . . . . 56–57

Tools needed for Assembly of Tool Stand . . . . . . 58–59

Unpacking and Checking Contents . . . . . . . . . 58–59

Assembly of Tool Stand . . . . . . . . . . . . . . 58–59

Mounting Table Saw to Tool Stand . . . . . . . . . 58–59

Tools needed for Assembly of Table Extension . . . 60–61

Unpacking and Checking Contents . . . . . . . . . 60–61

Assembly of Table Extension . . . . . . . . . . . . 60–61

Leveling the Table Extension . . . . . . . . . . . . 62–63

Front Rail Adjustment . . . . . . . . . . . . . . . 62–63

Installation of Scale . . . . . . . . . . . . . . . . 62–63

Glossary of Terms

WORKPIECE

The item on which the cutting operation is being performed.

The surfaces of a workpiece are commonly referred to as

faces, ends and edges.

ANTI-KICKBACK PAWLS

Device which, when properly maintained, is designed to

stop the workpiece from being kicked back at the operator

during operation.

ARBOR

The shaft on which a cutting tool is mounted.

CROSSCUT

A cutting or shaping operation made across the width of the

workpiece cutting the workpiece to length.

DADO

A non-through cut which produces a square sided notch or

trough in the workpiece.

FEATHERBOARD

A device which can help guide workpieces during rip type

operation by keeping workpiece in contact with the rip

fence. It also helps prevent kickback.

FREEHAND

Performing a cut without a fence, miter gauge, fixture, hold

down or other proper device to keep the workpiece from

twisting during the cut.

GUM

A sticky, sap-based residue from wood products. After it

has hardened, it is referred to as “RESIN”.

HEEL

Misalignment of the blade which causes the trailing or out-

feed side of the blade to contact the cut surface of the

workpiece. Heel can cause kickback, binding, excessive

force, burning of the workpiece or splintering. In general,

heel creates a poor quality cut and can be a safety hazard.

KERF

The amount of material removed by the blade in a through

cut or slot produced by the blade in a non-through or partial

cut.

KICKBACK

An uncontrolled grabbing and throwing of the workpiece

back toward the front of the saw during a rip type operation.

LEADING END

The end of the workpiece which, during a rip type operation,

is pushed into the cutting tool first.

NON THRU-SAWING

Any cutting operation where the blade does not extend

through the workpiece.

PUSH STICK

A device used to feed the workpiece through the saw during

narrow ripping-type operation and helps keep the operator’s

hands well away from the blade. Use the Push Stick for rip

widths less than 6 inches and more than 2 inches.

PUSH BLOCK

A device used for ripping-type operations too narrow to

allow use of a Push Stick. Use a Push Block for rip widths

less than 2 inches.

RABBET

A notch in the edge of a workpiece. Also called an edge

dado.

RIPPING

A cutting operation along the length of the workpiece

cutting the workpiece to width.

REVOLUTIONS PER MINUTE (R.P.M.)

The number of turns completed by a spinning object in one

minute.

Tools Needed For Assembly

MEDIUM SCREWDRIVER

COMBINATION SQUARE

PHILLIPS SCREWDRIVER

10 mm WRENCH

OR ADJUSTABLE WRENCH SHOULD BE NO GAP OR OVERLAP

HERE WHEN SQUARE IS FLIPPED

OVER IN DOTTED POSITION.

COMBINATION SQUARE MUST BE TRUE

DRAW LIGHT LINE ON

BOARD ALONG THIS EDGE.

STRAIGHT EDGE OF BOARD 3/4"

THICK. THIS EDGE MUST BE

PERFECTLY STRAIGHT.

FOR CONTINUATION OF ENGLISH SEE PAGE 20

Consignes générales de sécurité

Zone de travail

NE LAISSEZ PAS LES ENFANTS S’APPROCHER

Ne laissez aucune personne entrer en contact avec l’outil ou le cor-

don de rallonge. Tout visiteur doit se tenir àune distance suffisante

de la zone de travail.

ASSUREZ-VOUS QUE VOTRE ZONE DE TRAVAIL EST BIEN

DÉGAGÉE

Des lieux et des établis encombrés multiplient les risques d’accident.

FAITES EN SORTE QUE VOTRE ATELIER NE PRÉSENTE AUCUN

DANGER POUR LES ENFANTS

en installant des cadenas et des interrupteurs généraux.

NE TRAVAILLEZ PAS DANS UN ENVIRONNEMENT DANGEREUX

Un outil électrique ne doit jamais être employédans un endroit humi-

de ou mouillé, ni être exposéàla pluie. Éclairez bien les lieux oùvous

travaillez. N’utilisez pas l’outil en présence de liquides ou de gaz in-

flammables.

Sécuritéde l’utilisateur

FAMILIARISEZ-VOUS AVEC VOTRE OUTIL

Lisez attentivement le manuel de l’utilisateur et les étiquettes collées

sur l’outil, afin de bien les comprendre. Vous devez connaître aussi

bien les possibilités et les limites de l’outil que les dangers éventuels

précis qu’il présente.

GARDEZ TOUJOURS VOTRE ÉQUILIBRE

Assurez-vous que vous ne risquez pas de trébucher ou de perdre

l’équilibre.

RESTEZ SUR VOS GARDES

Gardez toujours les yeux sur votre travail. Faites preuve de bon sens.

N’utilisez pas l’outil quand vous êtes fatigué, ni si vous êtes sous

l’effet d’un médicament, de l’alcool ou d’une autre drogue.

PORTEZ DES VÊTEMENTS APPROPRIÉS

Évitez de porter des vêtements flottants ou des bijoux qui risque-

raient d’être happés par des pièces mobiles. Le port de gants en

caoutchouc et de chaussures àsemelle antidérapante est recom-

mandési vous travaillez àl’extérieur. Portez une coiffure de protec-

tion si vous avez les cheveux longs.

PORTEZ DES LUNETTES DE SÉCURITÉ

Portez également un masque facial ou un masque antipoussières si

l’operation de coupe produit de la poussière, ainsi que des protège-

oreilles lors de travaux de longue durée.

PROTÉGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES

Évitez d’entrer en contact avec les surfaces mises àla terre, telles que

tuyaux, radiateurs, cuisinières et réfrigérateurs, quand vous utilisez

l’outil.

DÉBRANCHEZ LES OUTILS

Quand ils ne servent pas ; avant l’entretien ; avant de changer les

lames, les forets, les couteaux, etc.

LAISSEZ EN PLACE LES CARTERS DE PROTECTION

Ils doivent être en bon état, bien réglés et bien alignés.

ENLEVEZ LES CLÉS DE RÉGLAGE ET SERRAGE

Quand ils ne servent pas ; avant l’entretien ; avant de changer les

lames, les forets, les couteaux, etc.

ÉVITEZ LES MISES EN MARCHE ACCIDENTELLES

Assurez-vous que l’interrupteur est en position «ARRÊT»(“O”)

quand vous branchez l’outil.

NE MONTEZ JAMAIS SUR L’OUTIL NI SUR SON SOCLE

L’utilisateur s’expose àde graves blessures s’il renverse l’outil ou s’il

entre en contact avec l’outil de coupe. Ne pas entreposer des objets

quelconques, sur l’outil ou près de celui-ci, de façon àce qu’il faille

monter sur l’outil ou sur son socle pour les atteindre.

EXAMINEZ LES PIÈCES ENDOMMAGÉES

Avant de poursuivre votre travail, examinez soigneusement toute

pièce endommagée afin de vérifier si elle fonctionne toujours correc-

tement et qu’elle remplit la fonction voulue. Vérifiez que les pièces

mobiles sont correctement alignées et bien assujutties, et remédiez à

tout autre problème qui risquerait d’affecter son fonctionnement. Un

carter de sécuritéou toute autre pièce qui serait en mauvais état

doivent être réparés.

LES RÉPARATIONS ÉLECTRIQUES OU MÉCANIQUES NE DOIVENT

ETRE ENTERPRISES QUE PAR DES TECHNICIENS QUALIFIÉS.

Adressez-vous àvotre Centre de service en usine Skil le plus proche,

àune Station-service Skil agréée ou àun autre service de réparation

compétent.

N’UTILISEZ QUE DES PIECES DE RECHANGE SKIL;

tout autre type de pièce risquerait de présenter un danger.

L’EMPLOI DE TOUT ACCESSOIRE NON PRÉCONISÉPAR LE

CATALOGUE SKIL ACTUEL PEUT PRÉSENTER UN DANGER.

Utilisation de l’outil

N’IMPOSEZ PAS DE CONTRAINTES EXCESSIVES ÀL’OUTIL

Il sera plus efficace et plus sûr si vous le faites fonctionner au régime

pour lequel il a étéconçu.

EMPLOYEZ L’OUTIL QUI CONVIENT

N’employez pas un outil ou un accessoire de capacitéréduite pour

faire un travail exigeant un outil de grande puissance. N’utilisez

pas l’outil pour des travaux autres que ceux pour lesquels il a été

conçu. Par exemple, n’utilisez pas une scie circulaire pour couper des

branches d’arbre ou des rondins.

ASSUJETTISSEZ BIEN LA PIÈCE SUR LAQUELLE VOUS TRAVAILLEZ

Maintenez-la en place avec des serre-joints ou un étau. Vous courrez

moins de risques qu’en la tenant àla main, et garderez ainsi les deux

mains libres pour actionner l’outil.

DIRECTION DE COUPE

Faites avancer l’ouvrage contre une lame ou autre outil de coupe uni-

quement dans la direction opposée au sens de rotation de ces der-

niers.

NE VOUS ÉLOIGNEZ JAMAIS DE L’OUTIL SANS L’ARRÊTER

Coupez le contact et ne vous éloignez pas avant que l’outil ait com-

plètement cesséde fonctionner.

Entretien de l’outil

NE MODIFIEZ PAS L’OUTIL ET NE LE SOUMETTEZ PAS ÀUN

USAGE ABUSIF

Cet outil a étéfabriquéselon des critères de haute précision. Toute

modification ou transformation non prévue constitue un usage abusif

et risque de présenter un danger.

«LIRE TOUTES LES INSTRUCTIONS »L’utilisateur qui négligerait de suivre les consignes de sécuritéénoncées

ci-dessous et de prendre d’autres précautions élémentaires risquerait de subir de graves blessures.

AVERTISSEMENT

Consignes de sécuritéspécifiques

aux scies de table

ÉVITEZ LES ENDROITS ÀL’ATMOSPHÈRE CONTAMINÉE PAR

DES GAZ

N’employez pas d’outils électriques dans une atmosphère gazeuse ou

explosive. Les moteurs de ces outils produisent normalement des

étincelles qui risqueraient de présenter un danger.

PRENEZ SOIN DE VOS OUTILS ET ENTRETENEZ-LES BIEN

En les gardant bien affûtés et propres, vous en obtiendrez le rende-

ment maximum dans des conditions optimales de sécurité. Suivez

les instructions pour le graissage ou la pose et le démontage des ac-

cessoires. Inspectez les cordons d’alimentation àintervalles réguliers

et, s’ils sont endommagés, faites-les réparer àun centre de service

après-vente autorisé. Inspectez périodiquement les cordons de ral-

longe et remplacez ceux qui ont étéendommagés. Gardez les

poignées des outils sèches, propres et exemptes de toute trace

d’huile ou de graisse.

AVANT DE RACCORDER VOTRE OUTIL ÀUNE SOURCE DE

COURANT (PRISE DE COURANT, ETC.), ASSUREZ-VOUS QUE LA

TENSION EST BIEN LA MEME QUE CELLE INDIQUÉE SUR LA

PLAQUE D’IDENTIFICATION DE L’OUTIL.

Le branchement d’un outil sur une source de courant ayant une

tension supérieure àcelle prescrite par le fabricant présente des

risques de dommages corporels graves pour l’utilisateur et peut

causer des dégâts àl’outil. En cas de doute, NE BRANCHEZ PAS

L’OUTIL SUR UNE PRISE DE COURANT. L’utilisation d’une source de

courant ayant une tension inférieure àcelle indiquée sur la plaque

d’identification peut endommager le moteur.

Utilisation et réglages élémentaires

Les scies de tables sont conçues pour scier du bois ou matériaux

similaires et des matériaux plastiques. Ne les utilisez pas pour

scier du métal. Vous pouvez utiliser votre scie pour scier des

matériaux plastiques ou composites (tels que des panneaux de

fibres comprimées). Toutefois, comme ces matériaux sont

habituellement durs et glissants, il se peut que les taquets anti-

rebond ne puissent stopper un rebond. Ainsi, il convient de suivre

attentivement les méthodes correctes de réglage et de sciage

lorsque vous refendez un ouvrage. Il ne faut jamais se tenir (ou

laisser quiconque se tenir) dans l’alignement d’un rebond éventuel.

Débranchez la scie avant tout réglage ou toute réparation ou

avant de la ranger. Les démarrages intempestifs peuvent causer

des blessures graves.

Portez une protection oculaire, auditive et contre la poussière. Il

ne faut pas inhaler la poussière et les particules provenant du sciage.

Une protection oculaire protège vos yeux au cas oùdes petits

morceaux de bois ou autres objets seraient éjectés pendant le

sciage. Les outils électroportatifs sont bruyants, protégez votre ouïe

àl’aide de bouchons àoreilles ou d’un casque antibruit.

Ne portez jamais d’articles tels que gants mal ajustés, vêtements

flottants, cravate ou bijoux. Attachez les cheveux longs et

retroussez vos manches au-dessus des coudes. Les vêtements

flottants ou les bijoux risquent d’être happés par les pièces en

rotation et de vous entraîner vers la partie coupante de la machine.

Utilisez la scie de table dans un endroit bien éclairéet sur une

surface plane suffisamment propre et lisse pour réduire le risque

de trébucher ou de tomber. Les ateliers encombrés invitent les

accidents.

Assurez-vous que le sol est propre et non glissant làoùvous

placez la scie de table. Portez des chaussures antidérapantes. Si

vous êtes incapable de maîtriser vos mouvements, vous ne pourrez

pas maîtriser l’ouvrage.

Ne mettez jamais la scie en marche avant d’avoir dégagéla table

de tout outil, chute, etc. et en n’y laissant que l’ouvrage àscier et

les accessoires de guidage ou de support nécessaires àl’opération

de sciage envisagée.

Pour éviter de faire basculer votre scie de table pendant le

sciage, BOULONNEZ-la solidement sur un pied ou un établi. Les

longs ouvrages doivent être soutenus àl’arrière de la scie à

l’aide d’un support auxiliaire ou d’un rouleau de support. Les

ouvrages longs et lourds risquent de faire basculer la scie de table

s’ils ne sont pas soutenus correctement.

N’essayez pas de scier de grands panneaux que vous ne pouvez

pas guider avec le guide de refente ou le guide de coupe

angulaire. Si votre ouvrage recouvre complètement le dessus de la

table, il est trop grand pour être sciéen toute sécuritéavec la scie de

table.

Éteignez la scie de table et laissez la lame s’arrêter avant

d’essayer d’enlever la chute ou l’ouvrage de la table. Il y a risque

de contact accidentel avec la lame en rotation.

Servez-vous de votre bon sens. Si votre préparation semble

bizarre ou incomplète, ne tentez pas de scier ! Finissez la

préparation àl’aide de serre-joints, de planches àlanguettes, de

baguette-poussoirs, du guide de refente, du guide de coupe

angulaire, du support arrière, du support latéral ou de tout autre

accessoire nécessaire pour permettre àl’ouvrage de se déplacer

régulièrement et sans à-coups àtravers de la lame et sans qu’elle

entre en contact avec vous.

Cessez d’utiliser la scie immédiatement si une pièce quelconque

est manquante, avariée, abîmée ou cassée (comme par exemple,

l’interrupteur du moteur ou autre appareil de commande, un

équipement de sécuritéou le cordon d’alimentation). Réparez ou

remplacez la pièce défectueuse ou manquante avant de

recommencer àutiliser la scie.

Causes des rebonds sur les scies de table

et leur prévention par l’utilisateur

Les rebonds sont causés par la distraction de l’opérateur ou le

mauvais usage de la scie de table (par ex. coincement de la lame,

protège-lame, séparateur ou taquets anti-rebonds manquants ou

l’utilisation du guide de coupe angulaire en même temps que le

guide de refente). Les rebonds peuvent causer des blessures graves.

Un «REBOND »se produit quand une partie de l’ouvrage se coince

entre la lame et le guide de refente ou un autre objet fixe. Le

coincement de la lame par l’ouvrage àcause d’un mauvais

alignement peut également provoquer un rebond. Pendant un

rebond, l’ouvrage est soulevéde la table et éjectérapidement vers

l’utilisateur. Tenez votre visage et votre corps de côtépar rapport à

la lame et ne vous placez pas dans l’alignement d’un «REBOND »

éventuel.

En général, quelques procédés et préparations simples permettent

habituellement d’éviter les rebonds et les blessures qui risquent d’en

découler :

Réglez la lame de manière àce qu’elle soit parallèle aux rainures

du guide de coupe angulaire et réglez le guide de refente de

manière àce qu’il soit parallèle àla lame. N’utilisez pas le

guide de coupe angulaire en même temps que le guide de

refente. Si le guide de refente ou le guide de coupe angulaire est

mal alignéou si ces deux appareils sont utilisés en même temps, il y

a risque que l’ouvrage coince la lame en rotation.

10.

Utilisez toujours les protections pour toute opération de sciage

débouchant. Le système de protection (protège-lame, séparateur et

taquets anti-rebonds) est conçu pour réduire l’intensitédes rebonds

et pour empêcher vos mains d’entrer en contact avec la lame en

rotation.

Quand on utilise une baguette-poussoir ou un plateau-poussoir,

l’extrémitéarrière de l’ouvrage doit être droite. Une baguette-

poussoir ou un plateau-poussoir appuyécontre un bout irrégulier

risque de glisser ou d’éloigner l’ouvrage du guide de refente.

Maintenez la lame de scie propre et bien affûtée. Les lames

émoussées ou collantes ont plus tendance àcoincer dans l’ouvrage.

Ne coincez pas la chute ou ne restreignez pas son mouvement

lorsque vous refendez ou lorsque vous sciez en travers. Laissez-

la libre de s’éloigner de la lame. Coincer la chute entre le guide et

la lame cause un rebond.

Ne placez pas vos mains ou vos doigts sur la trajectoire de la

lame. Vous risquez de glisser vers la lame si vous appliquez un

effort excessif ou non équilibré. Vous risquez d’être entraînévers la

lame en cas de rebond.

Poussez l’ouvrage àl’opposédu sens de rotation de la lame.

N’introduisez jamais d’ouvrage par l’arrière de la scie car la lame

risque d’éjecter celui-ci àgrande vitesse de l’autre côtéde la table.

Ne tirez jamais l’ouvrage lors du sciage. Commencez et finissez le

sciage du côtéutilisateur de la scie de table (côtéde l’interrupteur).

Tenez-vous de côtépar rapport àla lame et l’ouvrage, jamais

dans l’alignement. Lors d’un rebond, l’ouvrage sera éjecté

rapidement de la scie.

Ne sciez jamais plus d’un ouvrage àla fois. Les ouvrages empilés

risquent de bouger ou de coincer facilement la lame, résultant en un

contact inattendu avec celle-ci.

N’essayez jamais d'attraper quelque chose àl’arrière de la lame

pendant que la scie fonctionne ou avant que la lame ait atteint

l’arrêt complet. Vous risquez d’être entraînévers la lame si un

rebond se produit.

Refente

Réglez et maintenez toujours le guide de refente parallèle àla

lame de scie. Si le guide est mal aligné, l’ouvrage risque de coincer

la lame en rotation.

Pour les coupes débouchantes, réglez la hauteur de la lame de

sorte qu’elle dépasse juste au-dessus de l’ouvrage. Si la

pénétration de la lame est minimisée, le risque que l’ouvrage coince

contre le corps de la lame est réduit.

Maintenez l’ensemble du protège-lame, du séparateur et des

taquets anti-rebonds àleur place et en bon état de

fonctionnement. Remplacez ou affûtez les taquets anti-rebond

quand les griffes sont émoussées. Vérifiez qu’ils fonctionnent

avant de commencer àrefendre. Le séparateur alignéavec la lame

de scie et les taquets sont conçus pour endiguer un rebond amorcé.

La force d’avance doit être appliquée uniquement entre le guide

et la lame. N’appuyez jamais contre le côtéde la lame. Toute

pression contre le côtéde la lame la calerait ou provoquerait un

rebond de l’ouvrage.

Lorsque vous refendez un ouvrage en biseau, placez toujours le

guide àdroite de la lame. Sur cette scie de table, la lame s’incline

àgauche. Refendre en biseau avec le guide àgauche risque

d’empêcher l’utilisation d’une baguette-poussoir et coince l’ouvrage

entre la lame et le guide de refente.

Remarquez le dépassement supplémentaire de la lame du côté

droit du protège-lame lorsque la lame est inclinée pour scier en

biseau. Soyez prudents quand vos doigts s’approchent de la lame.

Ne sciez jamais àmain levée ! Utilisez le guide de refente pour

supporter l’ouvrage sur sa longueur quand vous le refendez et le

guide de coupe angulaire pour les sciages en travers. Les

ouvrages non soutenus ou mal soutenus risquent de coincer et de

rebondir.

N’essayez jamais de tirer l’ouvrage vers la lame en rotation. En

cas de rebond, vous seriez entraînévers la lame de scie en rotation.

Ne relâchez jamais l’ouvrage avant de l’avoir poussé

complètement hors de la lame. Éloignez les mains des côtés ou

de l’arrière de lame de scie en rotation. Un rebond risquerait

d’entraîner votre main sur la lame si votre main est posée sur

l’ouvrage àcôtéou derrière la lame.

Utilisez une baguette-poussoir pour refendre des ouvrages de 2

po à6 po de large et un guide auxiliaire et un plateau-poussoir

pour refendre des ouvrages de largeur inférieure à2 po. Lorsque

vous refendez un ouvrage, poussez sur la portion de l’ouvrage qui

se trouve entre la lame de scie et le guide. Si vos mains se

trouvent àmoins de 6 po de la lame en rotation, vous êtes trop près

pour réagir en cas de rebond et vous risquez d’être blessé.

N’effectuez jamais de refente débouchante sur des ouvrages de

largeur inférieure à1/2 po. Le système protège-lame n’est pas

efficace lorsqu’on refend des ouvrages étroits et il ne peut pas

empêcher les rebonds si la lame coince.

Ne refendez pas d’ouvrage tordu ou déforméou qui n’a pas de

chant droit pour le guider le long du guide de refente. Les

ouvrages qui n’ont pas de chant droit ont tendance àse coincer

entre la lame et le guide et àprovoquer des rebonds.

Sciage en travers

Lors du sciage en travers, que ce soit d’équerre ou en angle,

suivez toujours ces conseils :

N'utilisez jamais le guide de refente et le guide de coupe

angulaire en même temps pour scier en travers. Ils agissent l’un

contre l’autre et coincent l’ouvrage contre la lame, ce qui provoque

des rebonds.

Utilisez le système de protection pour le sciage en travers. Le

système de protection n’est pas fait seulement pour refendre.

Si l’ouvrage est trop petit, utilisez un montage ou toute autre

méthode pour fixer l’ouvrage au guide de coupe angulaire afin

d’effectuer une coupe en travers. Ceci vous permet de tenir

correctement le guide de coupe angulaire ainsi que l’ouvrage tout en

gardant les doigts éloignés de la lame.

Sciage en plongée

Ne tentez jamais de scier en plongée en plaçant un ouvrage au-

dessus de la lame en rotation. L’ouvrage rebondirait.

Abaissez la lame sous la surface de la table, enlevez le système

de protection. Bridez des planches àlanguettes ou utilisez un

autre montage pour maintenir l’ouvrage contre la table et le

guide de refente. Placez l’ouvrage sur la table àl’endroit désiré.

Démarrez la scie et laissez –la monter en régime avant de relever

lentement la lame jusqu’à ce qu’elle pénètre dans l’ouvrage.

Poussez ensuite l’ouvrage sur la longueur désirée. Pour suspendre

le sciage, arrêtez la scie, abaissez la lame et enlevez l’ouvrage.

Répétez cette séquence jusqu’à ce que tous les côtés de

l’évidemment soient coupés. SOUVENEZ-VOUS que vous avez

enlevéle protège-lame ! Soyez attentifs quand vos doigts

s’approchent de la lame.

Coupes non débouchantes

(rainures, feuillures, dédoublement)

Soyez extrêmement prudent quand vous effectuez des opérations

de sciage non-débouchant qui nécessitent que vous enleviez le

protège-lame ! Souvenez-vous que lorsque vous enlevez

l’ensemble du protège-lame, vous enlevez également les

systèmes anti-rebond, le séparateur et les taquets anti-rebond !

Remontez immédiatement l’ensemble de protection (protège-

lame, séparateur et taquets anti-rebond) après avoir effectuédes

tâches pour lesquelles on ne peut pas utiliser l’ensemble de

11.

Double isolation

Rallonges

La double isolation est utilisée dans les outils électriques pour

éliminer le besoin de cordon d’alimentation trois fils, dont la prise de

terre, et de dispositif d’alimentation àprise de terre. Elle est homo-

loguée par l’Underwriter’s Laboratories, l’ACNOR et l’OSHA.

IMPORTANT : L’entretien d’un outil àdouble isolation exige la con-

naisance du système et la compétence d’un technicien qualifié

EN CAS D’ENTRETIEN, N’UTILISEZ QUE DES PIÈCES DE RECHANGE

IDENTIQUES.

FICHES POLARISÉES. Si votre outil est équipéd’une fiche polarisée

(une lame plus large que l’autre) elle ne s’enfiche que d’une manière

dans une prise polarisée. Si la fiche n’entre pas àfond dans la prise,

tournez-la d’un demi-tour. Si elle refuse encore d’entrer, demandez à

un électricien qualifiéd’installer une prise appropriée. Pour réduire le

isque de chocs électriques, ne modifiez la fiche d’aucune façon.

«CONSERVEZ CES INSTRUCTIONS »

Remplacez immédiatement toute rallon-

ge endommagée. L’utilisation de ral-

longes endommagées risque de provoquer un choc électrique, des

brûlures ou l’électrocution.

Toujours utiliser une rallonge appropriée.

En cas de besoin d’une rallonge, utilisez

un cordon de calibre satisfaisant pour éviter toute chute de tension,

perte de courant ou surchauffe. Le tableau ci-contre indique le calibre

des rallonges recommandées en fonction de leur longueur et de

l’intensitéindiquée sur la plaque du constructeur de l’outil. En cas de

doute, optez pour le prochain calibre inférieur. Utilisez toujours des

rallonges homologuées par l’U.L. et l’ACNOR.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

REMARQUE : Plus le calibre est petit, plus le fil est gros.

AVERTISSEMENT

Intensité

nominale

de l’outil

Longueur en pieds Longueur en mètres

3-6

6-8

8-10

10-12

12-16

25 50 100 150 15 30 60 120

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 —— ————

Calibre A.W.G. Calibre en mm2

protection telles que dédoublement, rainurage et usinage de

feuillures ou de moulures.

Pour toutes les coupes non-débouchantes, il faut utiliser des

planches àlanguettes pour réduire le risque en cas de rebond !

Utilisez des planches àlanguettes pour aider au guidage et àla

stabilisation de la coupe, ce qui vous permet de vous concentrer

sur la coupe proprement dite. Des planches àlanguettes peuvent

être utilisées pour maintenir l’ouvrage contre la table et positionnées

sur le côtéde celui-ci pour le ralentir en cas de rebond. Les

planches àlanguettes ne remplacent pas le système de protection.

Elles ne peuvent pas empêcher vos doigts d’entrer accidentellement

en contact avec la lame. Les planches àlanguettes doivent être

réglées de telle sorte que leurs languettes se trouvent juste àl’avant

des dents de la scie pour pousser l’ouvrage contre le guide de

refente sans appliquer d’effort contre le côtéde la lame en rotation.

Utilisez le guide de refente pour guider et supporter l’ouvrage en

aval de la lame de scie. Les ouvrages sciés sans support risquent

de bouger et d’être projetés vers l’arrière.

Soyez conscient que vos mains/doigts sont àproximitéd’un outil

coupant. Les coupes non-débouchantes sont des coupes «

aveugles ». Utilisez des baguettes-poussoir pour pousser l’ouvrage

contre la lame.

Utilisez l’élément rapportéqui convient àla largeur et au

diamètre de la lame àrainer ou du fer àmoulurer. Le groupe de

lames àrainer et le fer àmoulurer sont plus larges que la fente de

l’élément rapportéstandard qui est montésur la table. Ce type de

lame interfère avec l’élément rapportéstandard et risque de

l’endommager. De plus, il y a risque de blessures graves si

l’élément rapportéest éjectéen direction de l’utilisateur.

Ne sciez pas en biseau avec des lames àrainer ou des fers à

moulurer. Ces accessoires sont conçus pour les usinages

perpendiculaires non débouchant.

Ne relevez pas la lame àrainurer au point oùle moyeu dépasse

au-dessus de la fente de l’élément amovible. Si l’ouvrage venait à

toucher le moyeu, il deviendrait instable lorsqu’on le déplace pour

l’usiner et il risquerait de rebondir.

Ne forcez pas l’ouvrage contre la lame àrainurer. Les lames à

rainurer font des coupes non-débouchantes larges qui nécessitent

qu’on pousse l’ouvrage lentement et qu’on utilise des planches à

languettes pour appuyer l’ouvrage contre la table afin d’éviter d’en

perdre le contrôle.

Ne faites pas reculer l’ouvrage ou ne le tirez pas (avance

inversée) lors d’un dédoublement. Tirer sur l’ouvrage risque de le

faire rebondir.

Les travaux àla machine tel que

ponçage, sciage, meulage, perçage et

autres travaux du bâtiment peuvent créer des poussières

contenant des produits chimiques qui sont des causes reconnues

de cancer, de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par exemple :

•Le plomb provenant des peintures àbase de plomb,

•Les cristaux de silices provenant des briques et du ciment et

d’autres produits de maçonnerie, et

•L’arsenic et le chrome provenant des bois traités chimiquement.

Le niveau de risque dûàcette exposition varie avec la fréquence de

ces types de travaux. Pour réduire l’exposition àces produits

chimiques, il faut travailler dans un lieu bien ventiléet porter un

équipement de sécuritéappropriétel que certains masques à

poussière conçus spécialement pour filtrer les particules

microscopiques.

AVERTISSEMENT

12.

Table des matières

Page

Consignes générales de sécurité. . . . . . . . . . . . . . . .8

Consignes de sécuritésupplémentaires . . . . . . . . . . . 9–11

Double isolation et rallonges . . . . . . . . . . . . . . . . . 11

Table des matières . . . . . . . . . . . . . . . . . . . . . .12

Lexique . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Outils nécessaires àl’assemblage . . . . . . . . . . . . . . . 13

Familiarisez-vous avec votre scie de table . . . . . . . . . . 20–23

Interrupteur . . . . . . . . . . . . . . . . . . . . . . . 20–23

Table de coupe . . . . . . . . . . . . . . . . . . . . . . 20–23

Socle . . . . . . . . . . . . . . . . . . . . . . . . . . 20–23

Poignée de verrouillage du dispositif d’inclinaison

de la lame . . . . . . . . . . . . . . . . . . . . . . . . 20–23

Volant de réglage de hauteur . . . . . . . . . . . . . . . 20–23

Échelle d’inclinaison de la lame . . . . . . . . . . . . . . 20–23

Échelle de réglage de la position du guide de refente . . . . . 20–23

Échelle de réglage de la position du guide de coupe angulaire 20–23

Compartiment de rangement du guide de refente . . . . . . 20–23

Compartiment de rangement du guide de coupe angulaire . . 20–23

Compartiment de rangement des clés . . . . . . . . . . .20–23

Rangement du cordon . . . . . . . . . . . . . . . . . .20–23

Guide de refente . . . . . . . . . . . . . . . . . . . . . 20–23

Protège-lame . . . . . . . . . . . . . . . . . . . . . . . 22–23

Élément amovible de la table de coupe . . . . . . . . . . . 22–23

Guide de coupe angulaire . . . . . . . . . . . . . . . . . 22–23

Ouverture de l’emballage et vérification du contenu . . . . . 24–25

Liste des pièces fournies . . . . . . . . . . . . . . . . . 24–25

Réglages . . . . . . . . . . . . . . . . . . . . . . . . . 26–31

Réglage de l’inclinaison de la lame . . . . . . . . . . . . . 26–27

Réglage des butées fixes à90°et à45 . . . . . . . . . . .26–27

Réglage du parallélisme de la lame . . . . . . . . . . . . . 28–29

Changement de la lame . . . . . . . . . . . . . . . . . . 28–29

Alignement du guide de refente . . . . . . . . . . . . . .30–31

Réglage de l’indicateur . . . . . . . . . . . . . . . . . . 30–31

Réglage du guide de coupe angulaire . . . . . . . . . . . .30–31

Assemblage . . . . . . . . . . . . . . . . . . . . . . . 32–35

Montage du protège-lame . . . . . . . . . . . . . . . . . 32–35

Montage de la poignée sur le guide de refente . . . . . . . . 34–35

Page

Montage du guide de refente . . . . . . . . . . . . . . . . 34–35

Installation de la scie de table . . . . . . . . . . . . . . . 36–37

Installation de la scie de table sur un établi . . . . . . . . . 36–37

Installation de la scie sur une planche de contre-plaqué. . .36–37

Utilisation de la scie de table . . . . . . . . . . . . . . . . 38–53

Interrupteur de sécurité. . . . . . . . . . . . . . . . . .38–39

Accessoires de sciage . . . . . . . . . . . . . . . . . . . 38–41

Utilisation du guide de coupe angulaire . . . . . . . . . . . 40–41

Coupe transversale . . . . . . . . . . . . . . . . . . . . 42–43

Coupe àrépétition . . . . . . . . . . . . . . . . . . . . 42–44

Coupe angulaire . . . . . . . . . . . . . . . . . . . . . 44–45

Coupe transversale biseautée . . . . . . . . . . . . . . .44–45

Coupe angulaire biseautée . . . . . . . . . . . . . . . . .44–45

Utilisation du guide de refente . . . . . . . . . . . . . . . 44–47

Coupe en long . . . . . . . . . . . . . . . . . . . . . . 46–49

Coupe de dédoublement . . . . . . . . . . . . . . . . . . 48–49

Fabrication d’une planche àlanguettes . . . . . . . . . . . 48–49

Utilisation des planches àlanguettes . . . . . . . . . . . . 50–51

Feuillures . . . . . . . . . . . . . . . . . . . . . . . . 50–51

Rainures . . . . . . . . . . . . . . . . . . . . . . . . . 50–53

Entretien de la scie de table . . . . . . . . . . . . . . . . 52–53

Lubrification . . . . . . . . . . . . . . . . . . . . . . . 54–55

Accessoires . . . . . . . . . . . . . . . . . . . . . . . 54–55

Guide de diagnostic . . . . . . . . . . . . . . . . . . . . 56–57

Outils nécessaires àl'assemblage du support . . . . . . . . 58–59

Ouverture de l’emballage et vérification du contenu . . . . . 58–59

Assemblage du support . . . . . . . . . . . . . . . . . . 58–59

Montage de la scie de table sur le support

avec la chute àpoussière . . . . . . . . . . . . . . . . .58–59

Outils nécessaires àl'assemblage de la rallonge de table . . . 60–61

Ouverture de l’emballage et vérification du contenu . . . . . 60-61

Assemblage de la rallonge de table . . . . . . . . . . . . . 60–61

Mise àniveau de la rallonge de table . . . . . . . . . . . . 62–63

Ajustement de rail avant . . . . . . . . . . . . . . . . . . 62–63

Installation de la règle graduèe . . . . . . . . . . . . . . .62–63

13.

Lexique

OUVRAGE

Pièce subissant l’opération de coupe. Les différentes surfaces de

l’ouvrage sont communément appelées faces, extrémités et bords.

TAQUETS ANTI-REBOND

Système qui, lorsqu’il est correctement entretenu, sert àempêcher

que l’ouvrage ne soit projetéen direction de l’utilisateur.

ARBRE

Axe sur lequel est montél’outil de coupe.

COUPE TRANSVERSALE

Opération de coupe ou de mise en forme faite dans le sens de la

largeur de l’ouvrage (mise de l’ouvrage àla longueur voulue).

RAINURE

Coupe partielle produisant une entaille ou gorge de section carrée.

PLANCHE ÀLANGUETTES

Accessoire contribuant àguider l’ouvrage pendant les opérations de

coupe en long; maintient l’ouvrage en contact avec le guide de

refente et contribue àprévenir les rebonds.

COUPE ÀMAIN LEVÉE

Coupe exécutée sans l’aide d’une butée, d’un guide orientable, d’un

dispositif de fixation ou de retenue, ni d’aucun autre système visant à

empêcher l’ouvrage de se déplacer pendant la coupe.

GOMME

Dépôt glutineux provenant de la sève des produits àbase de bois;

une fois durcie, se nomme «RÉSINE ».

DÉVIATION

Mauvais alignement de la lame faisant que sa partie arrière entre en

contact avec la surface de l’ouvrage venant d’être coupée. Cette

déviation peut entraîner des rebonds ou le blocage de la machine,

faire forcer le moteur, provoquer un échauffement excessif de l’ou-

vrage ou faire que l’ouvrage se fende. D’une manière générale, une

déviation de la lame empêche de réaliser des coupes propres et peut

donner lieu àdes situations dangereuses.

TRAIT DE SCIE

Entaille pratiquée par la lame lors d’une opération de coupe de part

en part ou entaille laissée par la lame lors d’une opération de coupe

partielle.

REBOND

Blocage de l’ouvrage sur la lame et projection de ce dernier vers

l’avant de la scie lors d’une opération de coupe en long.

EXTRÉMITÉAVANT

Extrémitéde l’ouvrage qui entre la première en contact avec la lame

lors d’une opération de coupe en long.

COUPE PARTIELLE

Toute opération de coupe lors de laquelle la lame ne traverse pas

complètement l’ouvrage.

BAGUETTE-POUSSOIR

Accessoire servant àfaire avancer l’ouvrage contre la lame lors

d’opérations de coupe en long de pièces étroites de façon àce que

les mains de l’utilisateur demeurent àbonne distance de la lame.

Servez-vous de la baguette-poussoir lorsque la largeur de la pièce à

refendre se situe entre 2 et 6 pouces.

PLATEAU-POUSSOIR

Accessoire utilisélors d’opérations de coupe en long de pièces trop

étroites pour que l’on puisse utiliser une baguette-poussoir. Servez-

vous d’un plateau-poussoir lorsque la largeur de la pièce àrefendre

est inférieure à2 pouces.

FEUILLURE

Entaille pratiquée sur le bord de l’ouvrage. On l’appelle parfois rainure

de bord.

COUPE EN LONG

Coupe pratiquée dans le sens de la longueur de l’ouvrage (coupe de

l’ouvrage àla largeur voulue).

TOURS-MINUTE (TR-MN)

Nombre de révolutions accomplies par un objet rotatif en l’espace

d’une minute.

Outils nécessaires àl’assemblage

TOURNEVIS DE TAILLE MOYENNE

ÉQUERRE ÀCOMBINAISON

TOURNEVIS ÀLAME

CRUCIFORME

CLÉDE 10 MM

OU CLÉÀMOLETTE LORSQUE L’ÉQUERRE EST POSITIONNÉE SUIVANT

LE POINTILLÉ, IL NE DOIT Y AVOIR NI ÉCART, NI

CHEVAUCHEMENT.

L’ÉQUERRE ÀCOMBINAISON DOIT ÊTRE BIEN RÉGLÉE

TRACEZ UN TRAIT LÉGER SUR

LE PANNEAU EN SUIVANT

CE BORD DE L’ÉQUERRE.

PANNEAU DE 3/4 PO

D’ÉPAISSEUR. CE BORD DOIT

ÊTRE PARFAITEMENT RECTILIGNE.

POUR CONTINUATION DU FRANÇAIS, REPORTEZ-VOUS ÀLA PAGE 21

14.

Normas generales de seguridad

Area de trabajo

MANTENGA ALEJADOS A LOS NIÑOS

No permita que los visitantes toquen la herramienta o el cordón de

extensión. Todos los visitantes deben mantenerse alejados del área

de trabajo.

MANTENGA LIMPIAS LAS AREAS DE TRABAJO

Las áreas y mesas desordenadas invitan a que se produzcan acci-

dentes.

HAGA EL TALLER A PRUEBA DE NIÑOS

Con candados e interruptores maestros.

EVITE LOS ENTORNOS PELIGROSOS

No utilice herramientas mecánicas en lugares húmedos o mojados.

Mantenga el área de trabajo bien iluminada. No exponga las herra-

mientas mecánicas a la lluvia. No utilice la herramienta en presencia

de líquidos o gases inflamables.

Seguridad personal

CONOZCA SU HERRAMIENTA MECANICA

Lea y entienda el manual del usuario y las etiquetas puestas en la

herramienta. Aprenda las aplicaciones y los límites, asícomo los peli-

gros potenciales específicos que son propios de esta herramienta.

NO INTENTE ALCANZAR DEMASIADO LEJOS

Mantenga una posición y un equilibrio adecuados en todo momento.

MANTENGASE ALERTA

Fíjese en lo que estáhaciendo. Use el sentido común. No utilice la

herramienta cuando estécansado. No la use cuando se encuentre ba-

jo la influencia de medicamentos o al tomar alcohol u otras drogas.

VISTASE ADECUADAMENTE

No se ponga ropa holgada ni joyas. Pueden quedar atrapadas en las

piezas móviles. Se recomiendan guantes de caucho y calzado anti-

deslizante cuando se trabaja a la intemperie. Use cubiertas protec-

toras para el pelo a fin de sujetar el pelo largo.

USE GAFAS DE SEGURIDAD

Use también una careta o una máscara contra el polvo si la operación

genera polvo, y protección en los oídos cuando use las herramientas

mecánicas mucho rato.

PROTEJASE CONTRA LAS SACUDIDAS ELECTRICAS

Evite el contacto del cuerpo con las superficies conectadas a tierra.

Por ejemplo: tuberías, radiadores, cocinas y refrigeradores.

DESCONECTE LAS HERRAMIENTAS DE LA FUENTE DE ENERGIA

Cuando no se estén utilizando, antes del servicio de ajustes y repa-

raciones, al cambiar hojas, brocas, cortadores, etc.

MANTENGA PUESTOS LOS PROTECTORES

En buenas condiciones de funcionamiento y con el ajuste y la alinea-

ción adecuados.

QUITE LAS LLAVES DE AJUSTE Y LAS LLAVES DE TUERCA

Cuando no se estén utilizando, antes del servicio de ajustes y repa-

raciones, al cambiar hojas, brocas, cortadores, etc.

EVITE EL ARRANQUE ACCIDENTAL

Asegúrese de que el interruptor estáen la posición “OFF”

(“O”)(desconectado) antes de enchufar la herramienta.

NUNCA SE SUBA A LA HERRAMIENTA NI A SU SOPORTE

Se podrían producir lesiones graves si la herramienta se inclina o si

se toca accidentalmente la herramienta de corte. No guarde mate-

riales sobre la herramienta ni cerca de ésta de tal manera que sea

necesario subirse a la herramienta o a su soporte para llegar a ellos.

REVISE LAS PIEZAS DAÑADAS

Antes de volver a utilizar la herramienta, una protección u otra pieza

que estédañada deberárevisarse cuidadosamente para asegurarse

de que funcionaráadecuadamente y de que realizarála función para

la cual estádiseñada. Verifique la alineación de las piezas móviles, el

montaje y cualquier otra situación que pueda afectar su funcio-

namiento. Un protector o cualquier otra pieza que presenta daños se

debe sustituir adecuadamente.

TODAS LAS REPARACIONES, ELÉCTRICAS O MECANICAS, DEBEN

SER REALIZADAS UNICAMENTE POR TÉCNICOS DE REPARACION

CAPACITADOS.

Póngase en contacto con el Centro de servicio de fábrica Skil más

próximo, con la Estación de servicio Skil autorizada o con otro

servicio de reparaciones competente.

UTILICE PIEZAS DE REPUESTO SKIL UNICAMENTE;

CUALQUIER OTRA PUEDE CONSTITUIR UN PELIGRO.

LA UTILIZACION DE CUALQUIER OTRO ACCESORIO NO

ESPECIFICADO EN EL CATALOGO SKIL ACTUAL PUEDE

CONSTITUIR UN PELIGRO.

Utilización de la herramienta

NO FUERCE LA HERRAMIENTA

La herramienta haráel trabajo mejor y con más seguridad a la capa-

cidad para la cual fue diseñada.

UTILICE LA HERRAMIENTA ADECUADA

No fuerce una herramienta pequeña o un accesorio pequeño a rea-

lizar el trabajo de una herramienta pesada. No utilice la herramienta

para funciones para las cuales no fue diseñada —por ejemplo, no

use una sierra circular para cortar ramas o troncos de árboles.

FIJE LA PIEZA DE TRABAJO

Utilice abrazaderas o un tornillo de carpintero para sujetar la pieza de

trabajo cuando esto resulte práctico. Es más seguro que utilizar la

mano y deja libres ambas manos para manejar la herramienta.

DIRECCION DE AVANCE

Haga avanzar la pieza de trabajo por una hoja o cortador en contra

del sentido de rotación de la hoja o cortador únicamente.

NUNCA DEJE LA HERRAMIENTA FUNCIONANDO DESATENDIDA

Apague la herramienta. No deje la herramienta hasta que ésta se haya

detenido por completo.

Cuidado de la herramienta

NO ALTERE NI HAGA USO INCORRECTO DE LA HERRAMIENTA

Estas herramientas están fabricadas con precisión. Cualquier alte-

ración o modificación no especificada constituye un uso incorrecto y

puede dar lugar a situaciones peligrosas.

EVITE LAS AREAS DE GASES

No utilice herramientas eléctricas en una atmósfera gaseosa o ex-

plosiva. Los motores de estas herramientas normalmente producen

chispas y pueden dar lugar una situación peligrosa.

MANTENGA LAS HERRAMIENTAS CON CUIDADO

Conserve las herramientas afiladas y limpias para que funcionen

mejor y con más seguridad. Siga las instrucciones para lubricar y

cambiar los accesorios. Inspeccione periódicamente los cordones de

las herramientas y si están dañados hágalos reparar por un centro

de servicio autorizado. Inspeccione periódicamente los cordones de

“LEA TODAS LAS INSTRUCCIONES”. El incumplimiento de las normas de seguridad indicadas a continuación y otras

precauciones de seguridad básicas puede dar lugar a lesiones personales graves.

ADVERTENCIA

15.

Normas de seguridad específicas para

sierras de mesa

extensión y sustitúyalos si están dañados. Mantenga los mangos

secos, limpios y libres de aceite y grasa.

ANTES DE CONECTAR LA HERRAMIENTA A UNA FUENTE DE

ENERGIA (CAJA TOMACORRIENTE, TOMACORRIENTE, ETC.),

ASEGURESE DE QUE EL VOLTAJE SUMINISTRADO ES EL MISMO

QUE EL QUE SE INDICA EN LA PLACA DEL FABRICANTE DE LA

HERRAMIENTA.

Una fuente de energía con un voltaje superior al especificado para la

herramienta puede ocasionar graves lesiones al usuario, asícomo

daños a la herramienta. En caso de duda, NO ENCHUFE LA

HERRAMIENTA. La utilización de una fuente de energía con un

voltaje inferior a la capacidad nominal indicada en la placa del

fabricante es perjudicial para el motor.

Funcionamiento y preparación básicos

Las sierras de mesa están diseñadas para cortar madera,

materiales parecidos a la madera o materiales de plástico. No

corte metal con sierras de mesa. Los materiales de plástico y

compuestos (como el tablero de aglomerado) pueden cortarse en

esta sierra. Sin embargo, como estos materiales son generalmente

bastante duros y resbaladizos, es posible que los trinquetes

antirretroceso no detengan un retroceso. Por lo tanto, preste

atención especial a seguir los procedimientos adecuados de

preparación y corte para realizar cortes al hilo. No se sitúe, ni permita

que nadie más se sitúe, en línea con un retroceso potencial.

Desenchufe la sierra antes de hacer ajustes, reparaciones o

almacenamiento. Los arranques accidentales pueden causar

lesiones personales graves.

Use protección de los ojos, los oídos y antipolvo. El polvo y las

partículas que se generan durante el corte no deben inhalarse. La

protección de los ojos puede protegerle los ojos si pequeñas piezas

de madera u otros objetos salen despedidos durante la operación.

Las herramientas mecánicas hacen ruido al funcionar. Protéjase la

audición con tapones de oídos u orejeras.

No use artículos como guantes que le queden holgados, ropa

holgada, corbatas o alhajas. Sujétese el pelo largo detrás de la

cabeza y súbase las mangas largas por encima de los codos. La

ropa o las alhajas holgadas pueden engancharse en las piezas que

giran y usted puede ser arrastrado hacia el elemento de corte de la

herramienta mecánica.

Utilice la sierra de mesa en un área bien iluminada y sobre una

superficie nivelada, limpia y lo suficientemente lisa como para

reducir el riesgo de tropezones y caídas. Las áreas de trabajo

desordenadas invitan a que se produzcan accidentes.

Asegúrese de que el piso estélimpio y sea antirresbaladizo o

antideslizante en el lugar donde se monte la sierra. Use calzado

antideslizante. Si no puede controlar su movimiento, no puede

controlar el trabajo.

Nunca encienda la sierra antes de retirar de la mesa de todas las

herramientas, residuos de madera, etc., excepto la pieza de trabajo

y los dispositivos de avance o de soporte relacionados para la

operación planeada.

Para evitar volcar la sierra de mesa durante la operación,

EMPERNELA firmemente a una base de soporte o un banco de

trabajo. Las piezas de trabajo largas necesitan soporte adicional

en el lado de avance de salida, como por ejemplo un soporte

auxiliar o una base de soporte rodante. Las piezas largas y pesadas

pueden hacer que la sierra de mesa vuelque si no están soportadas

adecuadamente.

No intente cortar planchas grandes que no pueda guiar con el

tope-guía o con el calibre de ingletes. Si no puede ver el tablero de

la mesa bajo la pieza de trabajo, la pieza es demasiado grande para

cortarla de manera segura con la sierra de mesa.

Apague la sierra de mesa y deje que la hoja que gira se detenga

antes de intentar retirar de la mesa el pedazo cortado o la pieza

de trabajo. Usted podría entrar en contacto inadvertidamente con la

hoja que gira por inercia hasta detenerse.

Use el sentido común: si la preparación de la sierra no le da

buena sensación o no es completa, ¡no intente el corte! Complete

la preparación utilizando abrazaderas, tablas con canto biselado,

palos de empujar, el tope-guía, el calibre de ingletes, un soporte de

avance de salida, un soporte lateral o lo que sea necesario para evitar

que la pieza de trabajo se mueva a través de la hoja de forma limpia y

suave, y sin hacer contacto con usted.

Cese la operación inmediatamente si cualquier parte de la sierra

falta, funciona incorrectamente, ha sido dañada o se ha roto,

como por ejemplo el interruptor del motor u otro control de

operación, un dispositivo de seguridad o el cordón de energía.

Repare o reemplace la pieza específica antes de utilizar de nuevo

la sierra de mesa.

Causas de retroceso con una sierra de mesa

y prevención por el operador

Los retrocesos son causados por la falta de atención del operador y

su uso incorrecto de la sierra de mesa (es decir, atasco de la hoja,

ausencia de protector, separador o trinquetes antirretroceso, o uso

del calibre de ingletes con el tope-guía para cortar al hilo). Los

retrocesos pueden causar lesiones graves. Un "RETROCESO" se

produce cuando una parte de la pieza de trabajo se atasca entre la

hoja y el tope-guía para cortar al hilo u otro objeto fijo. Si la pieza de

trabajo atrapa en cuña la hoja debido a una alineación incorrecta, el

resultado también puede ser retroceso. Durante el retroceso, la pieza

de trabajo se eleva de la mesa y es lanzada rápidamente hacia atrás,

hacia el operador. Mantenga la cara y el cuerpo a un lado de la hoja,

fuera de la línea con un posible "RETROCESO".

En general, algunos procedimientos y preparaciones simples

normalmente pueden evitar los retrocesos y posibles lesiones:

Ajuste la hoja de manera que estéparalela a las ranuras del

calibre de ingletes de la mesa y luego ajuste el tope-guía de

manera que estéparalelo a la hoja. No utilice juntos el calibre de

ingletes y el tope-guía para cortar al hilo en operaciones de corte.

Un tope-guía mal alineado, un calibre de ingletes mal alineado o

estos dos dispositivos utilizados conjuntamente podrían hacer que la

pieza de trabajo actúe como una cuña y atrape la hoja que gira.

Utilice siempre el protector para todas las operaciones de corte

pasante. El sistema del protector (cubierta, separador y trinquetes

antirretroceso) estádiseñado para reducir la intensidad de un

retroceso y mantener las manos del operador alejadas de la hoja que

gira.

Cuando utilice un palo de empujar o un bloque de empujar, el

extremo de salida de la pieza de trabajo debe estar en ángulo

recto. Un palo de empujar o un bloque de empujar contra un

extremo desigual puede resbalar o empujar la pieza de trabajo

alejándola del tope-guía.

Mantenga la hoja de sierra limpia y afilada. Las hojas desafiladas y

pegajosas aumentarán la tendencia a atascarse en la pieza de trabajo.

16.

No atrape ni confine la pieza cortada cuando realice cortes al hilo

o cortes transversales. Deje que la pieza cortada estélibre para

moverse alejándose de la hoja. Atrapar la pieza de trabajo entre el

tope-guía y la hoja causaráun retroceso.

No posicione las manos ni los dedos en la trayectoria de la hoja.

Usted podría resbalarse hacia la hoja si ejerce una fuerza desigual o

excesiva. Puede resultar arrastrado hacia la hoja durante un

retroceso.

Empuje la pieza de trabajo contra el sentido de rotación de la

hoja. Nunca haga avanzar el material desde la parte trasera de la

sierra, ya que la hoja puede lanzar la pieza de trabajo a gran velocidad

a través del tablero de la mesa.

Nunca tire de la pieza de trabajo a través de la hoja. Comience y

termine el corte desde el lado del operador (el lado del interruptor) de

la sierra de mesa.

Sitúese a un lado de la hoja y de la pieza de trabajo; nunca se

sitúe directamente en línea. Durante un retroceso, la pieza de

trabajo seráproyectada rápidamente de la sierra de mesa.

Nunca corte más de una pieza de trabajo a la vez. Las piezas de

trabajo apiladas pueden desplazarse o atascarse fácilmente en la hoja

y causar un contacto inesperado con la hoja.

Nunca ponga las manos detrás de la hoja durante la operación o

hasta que la hoja se haya detenido por completo. Usted podría ser

arrastrado hacia la hoja durante un retroceso.

Corte al hilo

Ajuste y mantenga siempre el tope-guía para cortar al hilo

paralelo a la hoja de sierra. Un tope-guía mal alineado podría hacer

que la pieza de trabajo actúe como una cuña y atrape la hoja de sierra

que gira.

Ajuste la altura de la hoja para corte pasante a justo por encima

del grosor de la pieza de trabajo. Al reducir al mínimo la exposición

del cuerpo de la hoja, se reduce la tendencia a que el cuerpo de la

hoja de sierra quede atrapado.

Mantenga el ensamblaje del protector de cubierta, el separador y

los trinquetes antirretroceso colocados en su sitio y funcionando

correctamente. Reemplace o afile los trinquetes antirretroceso

cuando las puntas se desafilen. Compruebe su acción antes de

cortar al hilo. El separador alineado con la hoja de sierra y los

trinquetes tienen como finalidad detener un retroceso una vez que

éste ha comenzado.

La fuerza de avance debe ejercerse solamente entre el tope-guía y

la hoja. Nunca ejerza presión en el lado de la hoja. La presión

aplicada en el lado de la hoja haráque la hoja se detenga o causará

retroceso de la pieza de trabajo.

Al realizar un corte al hilo en bisel, coloque siempre el tope-guía

a la derecha de la hoja. En esta sierra de mesa específica, la hoja se

inclina hacia la izquierda. Es posible que el corte al hilo en bisel con el

tope-guía en el lado izquierdo no permita el uso del palo de empujar

y atrape en cuña la pieza de trabajo entre la hoja y el tope-guía.

Tenga en cuenta el aumento de la exposición de la hoja en el lado

derecho del protector, al ajustar la hoja a un ángulo de bisel.

Preste atención a la proximidad de los dedos a la hoja.

¡Nunca corte a pulso! Utilice el tope-guía para soportar la longitud

de la pieza de trabajo en cortes al hilo, y el calibre de ingletes

para operaciones de corte transversal. Las piezas de trabajo sin

soporte o soportadas incorrectamente podrían causar atasco y

experimentar retroceso.

Nunca intente tirar de la pieza de trabajo a través de la hoja de

sierra que gira. Podría producirse retroceso y usted podría ser

arrastrado hacia la hoja de sierra que gira.

No suelte la pieza de trabajo hasta que la haya empujado

completamente más alláde la sierra. Mantenga las manos

alejadas del lado y de la parte trasera de una hoja de sierra que

gira. Un retroceso puede arrastrarle la mano hacia la hoja si está

situada sobre la pieza de trabajo, a un lado o detrás de la hoja.

Utilice un palo de empujar para cortar al hilo piezas de trabajo de

2 a 6 pulgadas de ancho, y un tope-guía auxiliar y un bloque de

empujar para cortar al hilo piezas de trabajo de menos de 2

pulgadas de ancho. Cuando corte al hilo, ejerza la fuerza de

avance en la sección de la pieza de trabajo entre la hoja de sierra

y el tope-guía para cortar al hilo. Si la mano o los dedos están a 6

pulgadas o menos de la hoja que gira, usted estádemasiado cerca

como para poder reaccionar en caso de un evento de retroceso y

podría resultar lesionado.

Nunca haga cortes al hilo de aserrado pasante de menos de 1/2

pulgada de ancho. El sistema del protector de la hoja no es eficaz

para realizar cortes al hilo estrechos y no impediráel retroceso si la

hoja se atasca.

No corte al hilo una pieza de trabajo que estétorcida o combada,

o que no tenga un borde recto para guiarla a lo largo del tope-guía

para cortar al hilo. Las piezas de trabajo sin borde recto tenderán a

quedar atrapadas en cuña entre la hoja y el tope-guía, causando

posiblemente un retroceso.

Corte transversal

Tanto si realiza una operación de corte transversal recto como una

operación de corte transversal en ángulo de inglete, siga siempre

estas advertencias:

Al realizar cortes transversales, nunca utilice juntos el tope-guía

para cortar al hilo y el calibre de ingletes. Actuarán el uno contra el

otro y atascarán la pieza de trabajo en la hoja, lo cual causará

retroceso.

Utilice el sistema del protector para realizar los cortes

transversales. El protector no es sólo para cortar al hilo.

Si la pieza de trabajo es demasiado pequeña, acople un

posicionador u otro medio para fijar la pieza de trabajo al calibre

de ingletes durante una operación de corte transversal. Esto le

permitirásujetar adecuadamente el calibre de ingletes y la pieza de

trabajo a la vez que mantiene los dedos alejados de la hoja.

Corte por penetración

Nunca intente cortar por penetración una pieza de trabajo

colocándola sobre la hoja que gira. La pieza de trabajo

experimentaráretroceso.

Baje la hoja por debajo de la superficie de la mesa, retire el

sistema del protector y fije con abrazaderas tablas con canto

biselado u otro dispositivo de fijación para sujetar la pieza de

trabajo hacia abajo y contra el tope-guía. Coloque la pieza de

trabajo sobre el tablero de la mesa en la ubicación deseada.

Arranque la sierra, deje que alcance su velocidad completa de

funcionamiento, seguidamente suba lentamente la hoja hasta que

perfore la pieza de trabajo y luego empuje la pieza de trabajo a lo

largo de la longitud deseada. Para parar el corte, apague la sierra,

baje la hoja y retire la pieza de trabajo. Repita el procedimiento según

sea necesario para completar todos los lados del corte de bolsillo.

¡RECUERDE que se ha quitado el protector! Preste atención a la

proximidad de los dedos a la hoja.

Corte no pasante

(de mortaja, rebajo o reaserrado)

¡Tome precauciones adicionales cuando realice operaciones de

aserrado "no pasante" que requieran la remoción del protector!

¡Recuerde que al quitar el ensamblaje del protector de cubierta

también se quitan los dispositivos antirretroceso, el separador y

los trinquetes antirretroceso! Vuelva a colocar inmediatamente el

ensamblaje del protector (protector, separador y trinquetes

antirretroceso) después de realizar aplicaciones especiales que

no pueden utilizar el ensamblaje del protector, como por ejemplo

reaserrado, corte de mortajas, corte de rebajos o corte de

molduras.

17.

¡Para todos los cortes no pasantes, el operador debe utilizar

tablas con canto biselado para reducir el peligro de un retroceso!

Utilice tablas con canto biselado para ayudar a guiar y estabilizar

el corte, con el fin de que usted pueda concentrarse en la acción

de corte. Las tablas con canto biselado pueden utilizarse para

"sujetar" la pieza de trabajo sobre la mesa y a un lado de la pieza de

trabajo, con el fin de "desacelerar" la pieza de trabajo en caso de que

ocurra un retroceso. Las tablas con canto biselado no son un

sustituto de un protector y no pueden impedir que los dedos entren

en contacto accidentalmente con la hoja. Las tablas con canto

biselado deben colocarse con las lengüetas o los dedos justo delante

de la acción de corte de los dientes de la hoja, empujando la madera

contra el tope-guía, pero no presionando la madera hacia el lado de

la hoja que gira.

Utilice el tope-guía para guiar y soportar la pieza de trabajo más

alláde la hoja de sierra. Los cortes sin soporte se desplazarán y

podrían hacer que la pieza de trabajo salga lanzada hacia atrás.

Sea consciente de la proximidad de la mano y los dedos a la

herramienta de corte. Los cortes no pasantes son "cortes ciegos".

Utilice palos de empujar para mover la pieza de trabajo a través del

cortador.

Utilice el accesorio de inserción de la mesa apropiado para la

anchura y el diámetro de la hoja de mortajar o la fresa de

moldurar. El apilamiento de hojas de mortajar o la fresa de moldurar

tiene más anchura que la ranura del accesorio de inserción de la

mesa estándar. Estas hojas golpearán y dañarán el accesorio de

inserción estándar y causarán lesiones graves al lanzar el accesorio

de inserción contra el operador.

No corte en bisel con las hojas de mortajar ni con las fresas de

moldurar. Estos accesorios están diseñados para realizar cortes no

pasantes perpendiculares.

No eleve la hoja de mortajar de manera que el cubo sobresalga

por encima de la ranura del accesorio de inserción de la mesa. El

contacto con el cubo haráque la pieza de trabajo sea inestable

mientras pasa por el corte y posiblemente experimente retroceso.

No fuerce la pieza de trabajo a través de la hoja de mortajar. Las

hojas de mortajar producen cortes no pasantes anchos que

requieren que el operador haga avanzar la pieza de trabajo

lentamente y utilice tablas con canto biselado y presión positiva hacia

abajo en la pieza de trabajo para evitar la pérdida de control.

No haga retroceder la pieza de trabajo ni tire de ella hacia atrás

(avance inverso) cuando reaserre. Si tira de la pieza de trabajo

hacia atrás, el resultado podría ser retroceso.

Cierto polvo generado por el lijado,

aserrado, amolado y taladrado mecánicos,

y por otras actividades de construcción, contiene agentes

químicos que se sabe que causan cáncer, defectos de nacimiento

u otros daños sobre la reproducción. Algunos ejemplos de estos

agentes químicos son:

•Plomo de pinturas a base de plomo,

•Sílice cristalina de ladrillos y cemento y otros productos de

mampostería, y

•Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, dependiendo de

con cuánta frecuencia realice este tipo de trabajo. Para reducir su

exposición a estos agentes químicos: trabaje en un área bien

ventilada y trabaje con equipo de seguridad aprobado, como por

ejemplo máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

Herramientas con aislamiento doble

Cordones de extensión

El aislamiento doble es un concepto de diseño utilizado en las

herramientas mecánicas eléctricas que elimina la necesidad de un

cable de energía de tres hilos conectado a tierra y de un sistema de

fuente de energía conectado a tierra. Es un sistema reconocido y

aprobado por Underwriter’s Laboratories, la CSA y las autoridades

federales de la OSHA.

IMPORTANTE: El servicio de ajustes y reparaciones de una herra-

mienta con aislamiento doble requiere cuidado y conocimiento del

sistema y deberáser realizado únicamente por un técnico de servicio

competente.

DURANTE EL SERVICIO DE AJUSTES Y REPARACIONES, UTILICE

UNICAMENTE PIEZAS DE REPUESTO IDENTICAS.

ENCHUFES POLARIZADOS. Si su herramienta estáequipada con un

enchufe polarizado (una terminal es más ancha que la otra), este

enchufe entraráen un tomacorriente polarizado solamente de una

manera. Si el enchufe no entra por completo en el tomacorriente,

déle la vuelta. Si sigue sin entrar, póngase en contacto con un elec-

tricista competente para instalar el tomacorriente adecuado. Para

reducir el riesgo de sacudidas eléctricas, no haga ningún tipo de

cambio en el enchufe.

“CONSERVE ESTAS INSTRUCCIONES”

Sustituya los cordones dañados inmediata-

mente. La utilización de cordones dañados

puede causar “shock”, quemar o electrocutar.

Utilice siempre el cordón de extensión

adecuado. Si se necesita un cordón de

extensión, se debe utilizar un cordón con conductores de tamaño

adecuado para prevenir caídas de tensión excesivas, pérdidas de

potencia o sobrecalentamiento. La tabla muestra el tamaño correcto

a utilizar, según la longitud del cordón y la capacidad nominal en

amperios indicada en la placa del fabricante de la herramienta. En

caso de duda, utilice la medida más gruesa siguiente. Utilice siempre

cordones de extensión catalogados por U.L. y la CSA.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

NOTA: Cuanto más pequeño es el número de calibre, más grueso es

el cordón.

ADVERTENCIA

Capacidad

nominal en

amperes dela

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

3-6

6-8

8-10

10-12

12-16

25 50 100 150 15 30 60 120

18 16 16 14 0,75 0,75 1,5 2,5

18 16 14 12 0,75 1,0 2,5 4,0

16 16 14 12 1,0 2,5 4,0 —

14 12 —— ————

Longitud del cordón en pies Longitud del cordón en metros

ADVERTENCIA

18.

Indice

Página

Normas generales de seguridad . . . . . . . . . . . . . . . . 14

Normas de seguridad adicionales . . . . . . . . . . . . . 15–17

Herramientas con aislamiento doble y cordones de

extensión . . . . . . . . . . . . . . . . . . . . . . . . . .17

Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Glosario de términos . . . . . . . . . . . . . . . . . . . . . 19

Herramientas necesarias para el ensamblaje . . . . . . . . . . 19

Familiarización con la sierra de mesa . . . . . . . . . . . . 20–23

Interruptor de encendido . . . . . . . . . . . . . . . . .20–23

Mesa . . . . . . . . . . . . . . . . . . . . . . . . . . 20–23

Base . . . . . . . . . . . . . . . . . . . . . . . . . . . 20–23

Mango de fijación de la inclinación de la hoja . . . . . . . . 20–23

Rueda de elevación . . . . . . . . . . . . . . . . . . . .20–23

Escala de inclinación de la hoja . . . . . . . . . . . . . . . 20–23

Escala del tope-guía para cortar al hilo . . . . . . . . . . . 20–23

Escala del calibre de ingletes . . . . . . . . . . . . . . . . 20–23

Area para guardar el tope-guía para cortar al hilo . . . . . . 20–23

Area para guardar el calibre de ingletes . . . . . . . . . . . 20–23

Area para guardar llaves de tuerca . . . . . . . . . . . . . 20–23

Enrollador del cordón . . . . . . . . . . . . . . . . . . .20–23

Tope-guía para cortar al hilo . . . . . . . . . . . . . . . . 20–23

Protector de la hoja . . . . . . . . . . . . . . . . . . . . 20–23

Accesorio de inserción de la mesa . . . . . . . . . . . . . 20–23

Calibre de ingletes . . . . . . . . . . . . . . . . . . . .20–23

Desempaquetado y comprobación del contenido . . . . . . 24–25

Tabla de piezas sueltas . . . . . . . . . . . . . . . . . . 24–25

Ajustes de funcionamiento . . . . . . . . . . . . . . . . . 26–31

Control de inclinación de la hoja . . . . . . . . . . . . . . 26–27

Ajuste de los topes positivos de 90 y 45 grados . . . . . . . 26–27

Ajuste de la hoja paralela a la ranura del calibre

de ingletes . . . . . . . . . . . . . . . . . . . . . . . . 28–29

Cambio de la hoja . . . . . . . . . . . . . . . . . . . . . 28–29

Alineación del tope-guía para cortar al hilo . . . . . . . . . 30–31

Ajuste del indicador . . . . . . . . . . . . . . . . . . . . 30–31

Ajuste del calibre de ingletes . . . . . . . . . . . . . . . .30–31

Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . 32–35

Colocación del protector de la hoja . . . . . . . . . . . . . 32–35

Colocación del mango en el tope-guía para cortar

al hilo . . . . . . . . . . . . . . . . . . . . . . . . . . 34–35

Página

Colocación del tope-guía para cortar al hilo . . . . . . . . . 34–35

Montaje de la sierra de mesa . . . . . . . . . . . . . . . . 36–37

Montaje de la sierra de mesa en un banco de trabajo . . . . . 36–37

Montaje en madera contrachapada . . . . . . . . . . . . . 36–37

Funcionamiento básico de la sierra de mesa . . . . . . . . . 38–53

Interruptor de encendido de seguridad . . . . . . . . . . . 38–39

Ayudantes de trabajo . . . . . . . . . . . . . . . . . . . 38–41

Utilización del calibre de ingletes . . . . . . . . . . . . . . 40–41

Corte transversal . . . . . . . . . . . . . . . . . . . . . 42–43

Corte repetitivo . . . . . . . . . . . . . . . . . . . . . . 42–43

Corte a inglete . . . . . . . . . . . . . . . . . . . . . . 44–45

Corte transversal en bisel . . . . . . . . . . . . . . . . . 44–45

Corte a inglete compuesto . . . . . . . . . . . . . . . . . 44–45

Utilización del tope-guía para cortar al hilo . . . . . . . . . 44–47

Corte al hilo . . . . . . . . . . . . . . . . . . . . . . . 46–49

Reaserrado . . . . . . . . . . . . . . . . . . . . . . . . 48–49

Cómo hacer una tabla con canto biselado . . . . . . . . . . 48–49

Utilización de tablas con canto biselado . . . . . . . . . . .50–51

Corte de rebajos . . . . . . . . . . . . . . . . . . . . . 50–51

Corte de mortajas . . . . . . . . . . . . . . . . . . . . .50–53

Mantenimiento de la sierra de mesa . . . . . . . . . . . . 52–53

Lubricación . . . . . . . . . . . . . . . . . . . . . . .54–55

Accesorios . . . . . . . . . . . . . . . . . . . . . . . . 54–55

Localización y reparación de averías . . . . . . . . . . . .56–57

Herramientas necesarias para el ensamblaje del soporte de

herramienta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58-59

Desempaquetado y comprobación del contenido . . . . . . . . . . . .58-59

Ensamblaje del soporte de herramienta . . . . . . . . . . . . . . . . . . .58-59

Montaje de la sierra de mesa al soporte de mesa con descargador

de polvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58-59

Herramientas necesarias para el montajede la extensión

de mesa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60-61

Desempaquetado y comprobación del contenido . . . . . . . . . . . .60-61

Ensamblaje de la extensión de mesa . . . . . . . . . . . . . . . . . . . . . .60-61

Nivelado de la extensión de mesa . . . . . . . . . . . . . . . . . . . . . . . .62-63

Ajuste del riel delantero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62-63

Instalación de la escala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62-63

19.

Glosario de términos

PIEZA DE TRABAJO

El objeto en el cual se estárealizando la operación de corte. Las

superficies de una pieza de trabajo se conocen comúnmente como

caras, extremos y bordes.

TRINQUETES ANTIRRETROCESO

Dispositivo que, cuando se mantiene adecuadamente, estádiseñado

para evitar que la pieza de trabajo experimente retroceso hacia el

operador durante la operación.

EJE PORTAHERRAMIENTA

El eje sobre el cual se monta una herramienta de corte.

CORTE TRANSVERSAL

Una operación de corte o de dar forma que se realiza transver-

salmente al ancho de la pieza de trabajo cortando la pieza de trabajo

con la longitud que se necesita.

MORTAJA

Un corte no pasante que produce una muesca o acanaladura de

lados en ángulo recto en la pieza de trabajo.

TABLA CON CANTO BISELADO

Un dispositivo que puede ayudar a guiar piezas de trabajo durante

una operación del tipo de corte al hilo manteniendo la pieza de

trabajo en contacto con el tope-guía para cortar al hilo. También

ayuda al prevenir el retroceso.

A PULSO

La realización de un corte sin utilizar un tope-guía, un calibre de

ingletes, un dispositivo de fijación, un accesorio de sujeción u otro

dispositivo adecuado para evitar que la pieza de trabajo se tuerza

durante el corte.

GOMA

Un residuo pegajoso basado en savia de productos de madera.

Después de endurecerse se le conoce como “RESINA”.

TALONAJE

Desalineación de la hoja que hace que el lado posterior o de salida de

la hoja entre en contacto con la superficie cortada de la pieza de

trabajo. El talonaje puede causar retroceso, atasco, fuerza excesiva,

quemadura de la pieza de trabajo o astillado. En general, el talonaje

produce un corte de mala calidad y puede constituir un peligro para

la seguridad.

SEPARACION DE CORTE

La cantidad de material retirado por la hoja en un corte pasante o en

una ranura producida por la hoja en un corte no pasante o parcial.

RETROCESO

Un agarre y lanzado incontrolados de la pieza de trabajo hacia la

parte delantera de la sierra durante una operación del tipo de corte al

hilo.

EXTREMO DE AVANCE

El extremo de la pieza de trabajo que durante una operación del tipo

de corte al hilo es empujado primero hacia la herramienta de corte.

ASERRADO NO PASANTE

Toda operación de corte en la cual la hoja no atraviesa completa-

mente la pieza de trabajo.

PALO DE EMPUJAR

Un dispositivo utilizado para hacer avanzar la pieza de trabajo a

través de la sierra durante una operación del tipo de corte al hilo

estrecha y que ayuda a mantener las manos del operador bien

alejadas de la hoja. Utilice el palo de empujar para anchos de corte al

hilo de menos de 6 pulgadas y más de 2 pulgadas.

BLOQUE DE EMPUJAR

Un dispositivo utilizado para operaciones del tipo de corte al hilo

demasiado estrechas para permitir el uso de un palo de empujar.

Utilice un bloque de empujar para anchos de corte al hilo de menos

de 2 pulgadas.

REBAJO

Una muesca en el borde de una pieza de trabajo. También se le llama

mortaja de borde.

CORTE AL HILO

Una operación de corte a lo largo de la longitud de la pieza de trabajo

cortándola con el ancho que se necesita.

REVOLUCIONES POR MINUTO (R.P.M.)

El número de vueltas completadas en un minuto por un objeto que

gira.

Herramientas necesarias para el ensamblaje

DESTORNILLADOR MEDIANO

ESCUADRA DE COMBINACION

DESTORNILLADOR PHILLIPS

LLAVE DE TUERCA DE 10mm

O LLAVE DE TUERCA AJUSTABLE NO DEBE HABER ESPACIO NI SUPERPOSICION AQUI

CUANDO SE DE LA VUELTA A LA ESCUADRA EN LA

POSICION DE LA LINEA DE PUNTOS.

LA ESCUADRA DE COMBINACION DEBE ESTAR ALINEADA

TRACE UNA LINEA SOBRE

LA TABLA A LO LARGO DE

ESTE BORDE.

BORDE RECTO DE LA TABLA DE 3/4"

DE GROSOR. ESTE BORDE DEBE SER

PERFECTAMENTE RECTO.

VER CONTINUACIÓN DEL ESPAÑOL EN LA PÁGINA 21

5º

FIG. 1

FIG. 2

17 18

FIG. 3

20.

Getting To Know Your

Table Saw

1. POWER SWITCH

Has a design feature allowing the tool to be locked in the OFF

(“O”) position (See page 38 & 39).

2. TABLE

Provides large working surface to support workpiece.

3. BASE

Supports table saw. For additional stability, holes are provided in

base to bolt the saw to a workbench or stand.

4. BLADE ANGLE LOCK

Locks the tilt mechanism after the blade is adjusted to desired

position.

5. ELEVATION WHEEL

Elevates or lowers the blade at all angles from 0 to 45 degrees.

6. BLADE TILT SCALE

Shows the degree the blade is tilted.

7. RIP FENCE SCALE

Shows the distance from the blade to rip fence.

8. MITER GAUGE SCALE

Shows the degree the workpiece is being mitered.

9. RIP FENCE STORAGE

Conveniently stores rip fence on two pads on the left side of base

when not in use. Simply align hole on fence with locating pin on

front pad, and press fence down into it’s storage position as

shown.

10. MITER GAUGE STORAGE

Conveniently stores miter gauge on the right side of the base

when not in use. Simply insert miter gauge bar into rectangular

hole on right side of base, and push the miter gauge fully into it’s

storage position as shown.

11. BLADE & WRENCH STORAGE

Conveniently stores two 10”blades, hex wrench, & arbor wrench.

12. CORD WRAP

Allows you to easily wrap up the cord so it’s out of the way when

transporting or storing.

13. RIP FENCE

Exclusive Self-Aligning, Quick-Set rip fence can be easily moved

or locked in place by simply raising or lowering lock

handle.

Holes are provided in the rip fence 13 for attaching a wood facing

17 ( Fig. 3). Wood facing should be used when making cuts using

dado blades, or ripping thin materials.

Select a piece of smooth straight wood approx. 3/4" thick and the

same size as the rip fence.

Attach it to the fence with two round head No. 10 wood screws

1-5/8" long 18 (Fig. 3).

Other manuals for 3400

Table of contents

Popular Saw manuals by other brands

EINHELL

EINHELL TE-TS 2025 UF/S operating instructions

Makita

Makita DJV142 instruction manual

Milwaukee

Milwaukee M18 ONEFSZ Original instruction

Jet

Jet JTS 600X-T operating instructions

Rosselli

Rosselli GRIZZLY 600R Instructions and maintenance booklet

Bosch

Bosch GKT 55 GCE Original instructions

Berner

Berner BSS1000 Instruction manual/safety instructions

TK MSM Operator's safety and service manual

Worx

Worx WXI 4CSA operating instructions

Ryobi

Ryobi RWS1250 Original instructions

Grizzly

Grizzly T10687 owner's manual

Bisonte

Bisonte TSC505 manual

SIP

SIP 01986 manual

Clarke

Clarke CONTRACTOR CON850BSITE Operation & maintenance instructions

TOOLCRAFT

TOOLCRAFT TO-7453617 Original instructions

Norton Clipper

Norton Clipper Pro-Cut BBM307 owner's manual

Makita

Makita DPB184 instruction manual

Makita

Makita DUA250 instruction manual
