Skil 9216 User manual

IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
For English Version Version française Versión en español
See page 2 Voir page 13 Ver la página 24
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
1-877-SKIL999 (1-877-754-5999) www.skil.com
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
9206
9216
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 1

-2-
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating the power tool in damp locations
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduce the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a
key left attached to a rotating part of the
power tool may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is
dangerous and must be repaired.
Read all safety warnings and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INS RUC IONS FOR FU URE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
!
WARNING
General Power ool Safety Warnings
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 2

-3-
Safety Rules for Reciprocating Saws
Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting tool may contact hidden
wiring or its own cord. Cutting tool
contacting a "live" wire may make exposed
metal parts of the power tool "live" and could
give the operator an electric shock.
Use clamps or another practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand
or against your body leaves it unstable and
may lead to loss of control.
Do not drill, fasten or break into existing
walls or other blind areas where electrical
wiring may exist. If this situation is
unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.
Never leave the trigger locked "ON".
Before plugging the tool in, check that the
trigger lock is "OFF". Accidental start-ups
could cause injury.
Keep hands away from cutting area. Do
not reach under the material being cut.
The proximity of the blade to your hand is
hidden from your sight.
Keep hands from between the gear
housing and saw blade holder. The
reciprocating blade holder can pinch your
fingers.
Do not use dull or damaged blades. Bent
blade can break easily or cause kickback.
Before starting to cut, turn tool "ON" and
allow the blade to come to full speed.
Tool can chatter or vibrate if blade speed is
too slow at beginning of cut and possibly
kickback.
Always wear safety goggles or eye
protection when using this tool. Use a
dust mask or respirator for applications
which generate dust.
Secure material before cutting. Never
hold it in your hand or across legs. Small
or thin material may flex or vibrate with the
blade, causing loss of control.
Make certain all adjusting screws and the
blade holder are tight before making a
cut. Loose adjusting screws and holders
can cause the tool or blade to slip and loss of
control may result.
When removing the blade from the tool
avoid contact with skin and use proper
protective gloves when grasping the
blade or accessory. Accessories may be
hot after prolonged use.
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of
parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool
bits etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 3

-4-
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Skil Factory Service Center or
Autho rized Skil Service Station.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
Additional Safety Warnings
!
WARNING
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 4

-5-
IMPOR AN : Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg ilograms Weight
min Minutes Time
s Seconds Time
Diameter Size of drill bits, grinding wheels, etc.
n0No load speed Rotational speed, at no load
n Rated speed Manufacturers rated speed
.../min Revolutions or reciprocation Revolutions, strokes, surface speed,
per minute orbits etc. per minute
0 Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position settings.
I, II, III, Higher number means greater speed
Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated
Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
Li-ion RBRC seal Designates Li-ion battery recycling
program
Ni-Cad RBRC seal Designates Ni-Cad battery recycling
program
Read manual symbol Alerts user to read manual
Wear eye protection symbol Alerts user to wear eye protection
Symbols
0
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 5

-6-

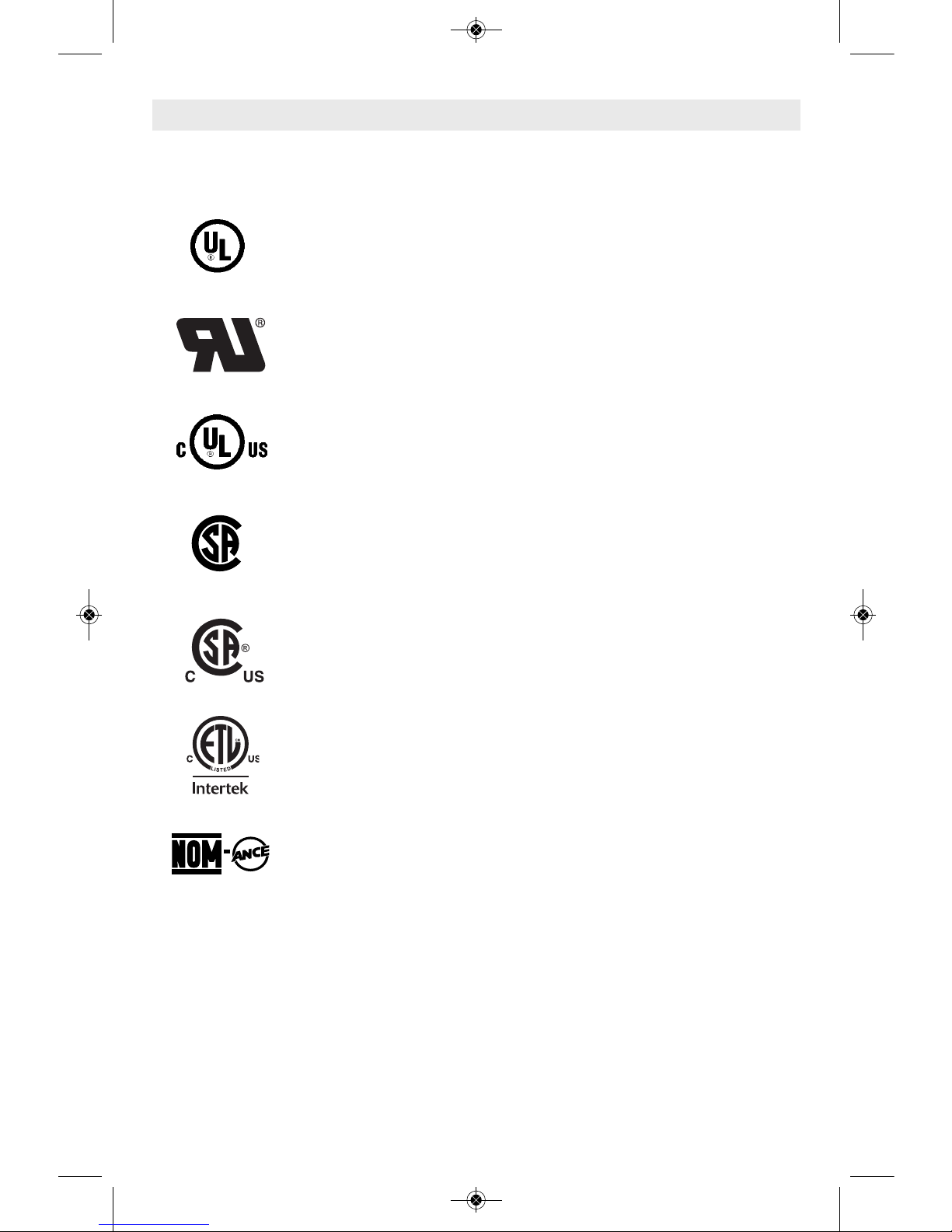

This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
Symbols (continued)
IMPOR AN : Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
This symbol designates that this tool is recognized by Underwriters Laboratories.
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 6

-7-
Functional Description and Specifications
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive safety
measures reduce the risk of starting the tool accidentally.
!
WARNING
Reciprocating Saw
NO E: For tool specifications refer to the nameplate on your tool.
ADJUSTABLE
FOOTPLATE
RUBBER
BOOT
TRIGGER "ON-OFF" SWITCH
SAWBLADE
VARIABLE
SPEED DIAL
FIG. 1
RUBBERIZED GRIP
(Model 9216 only)
POWER INDICATOR LIGHT
(Model 9216 only)
VENTILATION
OPENINGS
BLADE CLAMP
RELEASE LEVER
HE WRENCH AND STORAGE
COMPARTMENT
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 7

-8-
Assembly
Preparing the Saw
BLADE SELEC ION
No one blade can be efficient on all cutting
jobs. Different materials require specially
designed blades. Since your reciprocating saw
can cut so many materials, many types of S IL
blades are available. Be sure to use the proper
blade to insure proper cutting performance.
INS ALLING A BLADE
Unplug tool from power
source before changing blade
or making any adjustments.

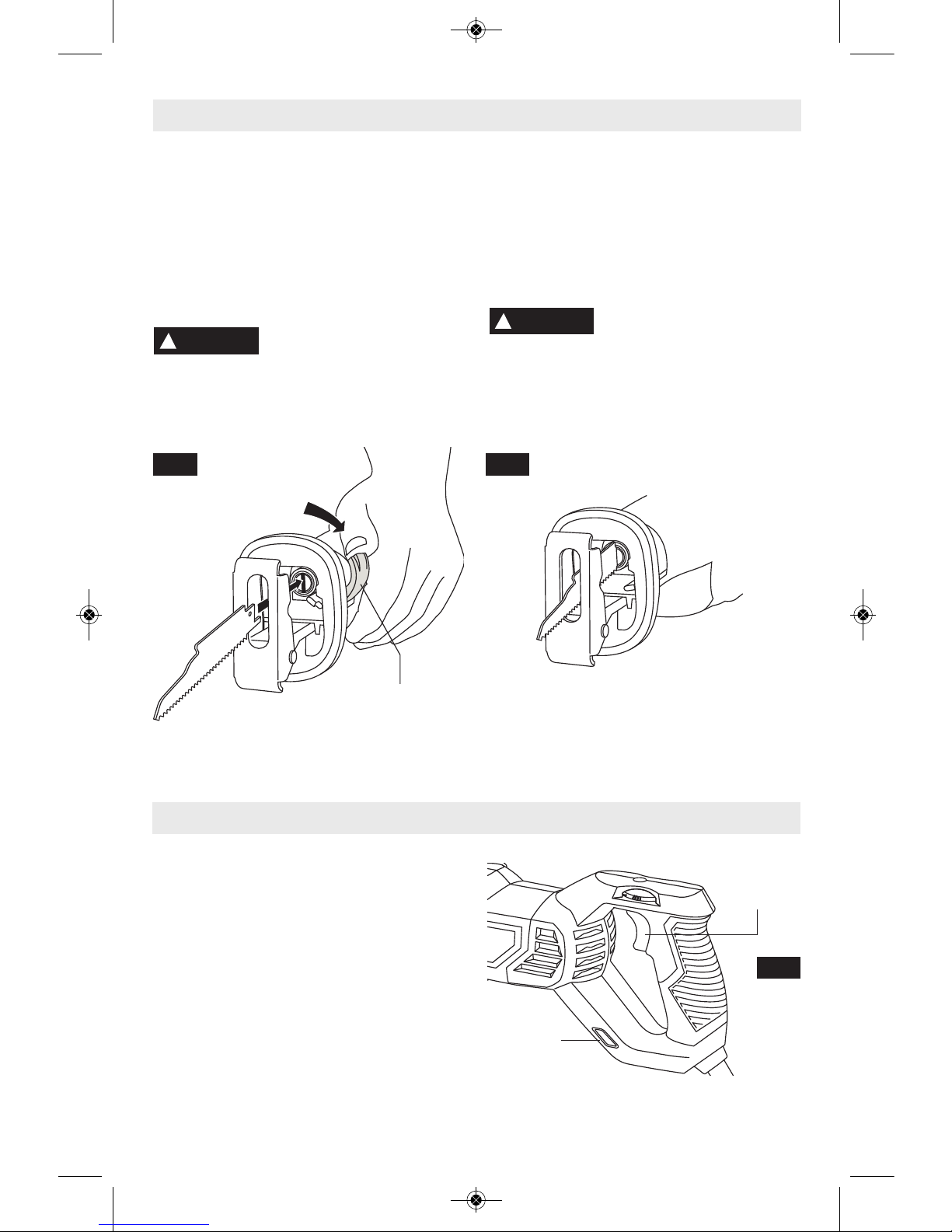

Pull the blade clamp release lever as far as it
will go to open the tool-less clamp; insert the
blade until it stops (Fig. 2).
To lock the blade release the lever. The
spring-loaded mechanism will lock the clamp
against the blade (Fig. 3).
Push in and pull out on the blade to be sure
the pin in the clamp housing goes through the
hole in the blade to hold the blade securely.
The blade may be inserted with the teeth
facing down or up.
Make sure that the front end
of the blade extends through
the footplate for the entire stroke length. Do
not use specialty blades that are very short or
those with a significant cant. Blade must not
contact footplate. A blade which is too short or
canted could jam inside the foot and snap.
!
WARNING
FIG. 2
!
WARNING
FIG. 3
POWER INDICA OR LIGH
(Model 9216 only)
When you plug your tool into the power
source, the power indicator light will go “ON”
indicating the tool is receiving power (Fig. 4).
RIGGER "ON-OFF" SWI CH
TO TURN THE TOOL "ON" squeeze the
trigger switch. TO TURN THE TOOL "OFF",
release the trigger switch, which is spring
loaded and will return to the "OFF" position
automatically (Fig. 4).
Operating Instructions
POWER
INDICATOR
LIGHT
TRIGGER
"ON-OFF"
SWITCH
FIG. 4
BLADE CLAMP
RELEASE LEVER
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 8

-9-

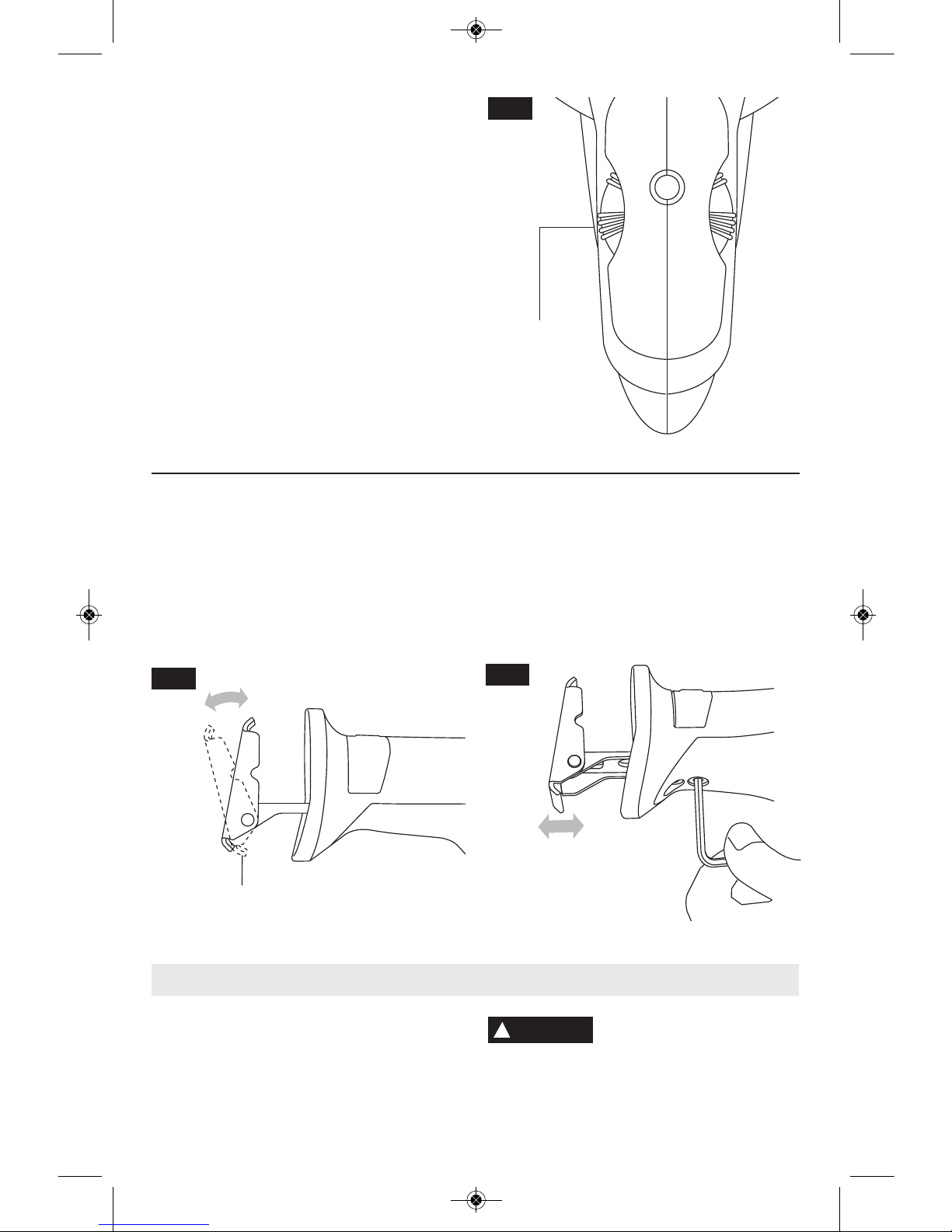

FOO PLA E ADJUS MEN
The footplate tilts in order to keep as much of
its surface in contact with the work surface
(Fig. 6). To adjust, hold saw firmly and pivot
footplate to desired position.
The footplate can also be locked at desired
depths to optimize blade life and/or to limit
blade protrusion beyond the end of the
footplate when cutting into large diameter pipe
or into walls.
To adjust the footplate position depth, simply
loosen the two screws in insulated rubber boot
with wrench provided, slide and move the
footplate to the desired position and securely
tighten the screw with the wrench provided
(Fig. 7).
1. Securely clamp the work.
2. Mark the line of cut and grasp the tool with
one hand on the handle and the other
placed on the insulated rubber boot over
the front housing.
Always hold the saw by the
insulated boot on the front
housing. If you saw into a blind area where
live wiring exists, you may be shocked or
electrocuted.
VARIABLE SPEED DIAL
Your tool is equipped with a variable speed
dial. The blade stroke rate may be adjusted
during cutting operation by presetting the dial
on or between any one of the six numbers
(Fig. 5).
Setting SPM rating (strokes per minute)
1-2 Low stroke
3-4 Medium stroke
5-6 High stroke
Higher speed settings are generally used for
fast cutting or when softer cutting materials
such as wood, composite materials, and
plastics. Slower speed settings are generally
used when precision is required or when
cutting harder materials. Materials typically cut
using slower speeds include sheet metal,
conduit, and pipe.
Using the Saw
!
WARNING
ADJUSTABLE
FOOTPLATE
FIG. 6 FIG. 7
4
VARIABLE
SPEED DIAL
FIG. 5
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 9

POCKE /PLUNGE CU S
The reciprocating saw can be used to make
plunge cuts into softer material, (for example,
wood or light building materials for walls),
without a starting hole (Fig. 8).
1. Mark the line to be cut clearly on the work.
2. Set the tool with one edge of the footplate
firmly against the material.
3. Place the tip of the blade (not running) on
the line to be cut.
4. Tilt the saw so that the blade clears the
work.
5. Squeeze the trigger switch and carefully
engage the moving saw blade into the
material.
6. After the blade penetrates through the work,
continue sawing along the marked outline.
FIG. 8
-10-
3. eep the saw footplate firmly against the
work to minimize counter-force (jumping)
and vibration.
4. Squeeze the trigger to start the tool. Let the
saw reach full speed before starting the cut.
Guide the saw so that the blade will move
along the marked line.
SAWING IPS
Following a few simple tips will reduce the
wear on the workpiece, the tool and the
operator.
1. Blades cut on the draw or back stroke. On
fine work, such as paneling, fiberglass, etc.,
place the good side of workpiece facing
down.
2. Use the correct saw blade for the material
being cut and keep extra blades on hand to
use when others become dull. Replace
cracked or bent blades immediately.
3. Select the footplate projection settings, as
well as the appropriate cutting speed.
4. To reduce the risk of injury, be sure the
blade always extends beyond the footplate
and work throughout the stroke. Blades
may shatter if the front on the blade hits the
work and/or the footplate.
5. When cutting metal:
- Apply a lubricant for easier, smoother,
faster cutting and longer blade life.
- For non-ferrous metals, aluminum,
bronze or brass, use a stick wax on the
blade.
- For ferrous metals, iron and steel, use
machine or cutting oil along the surface
to be cut.
6. When cutting thin metal, "sandwich" the
material between two pieces of scrap wood.
Clamp or put in a bench vise. One piece of
lumber on top of the metal can be used with
adequate clamping. Place your cut lines or
design on the wood.
7. Don’t force the cutting. Let the saw and
blade do the work.

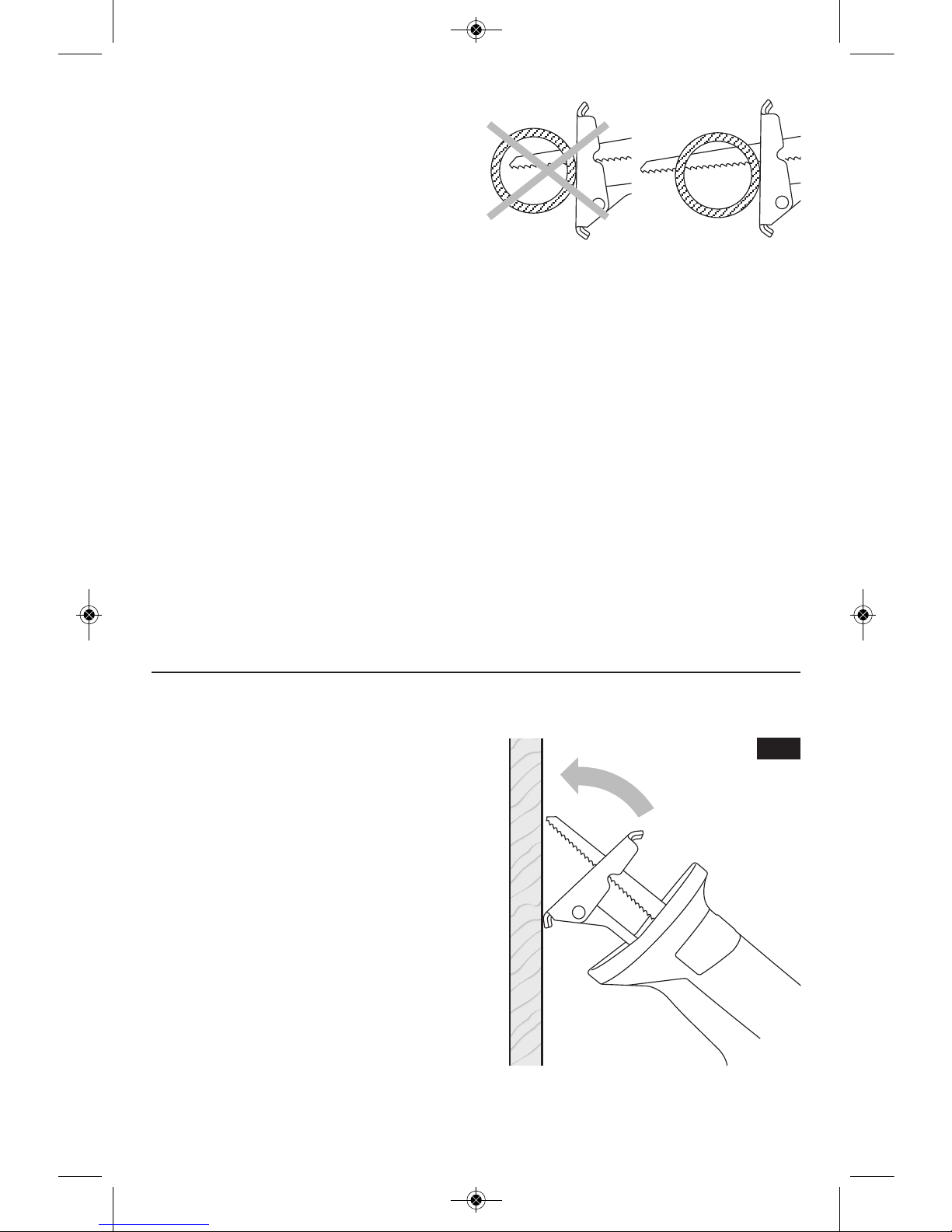

WRONG RIGH
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 10

-11-
NO ES:
To make plunge cutting easier, use a heavy
gauge blade, install the blade with the teeth
facing upward, and hold the saw upside down
as shown (Fig. 9).
Do not plunge cut in metal surfaces.
In thick materials and in harder materials,
such as metal, plunge cutting should not be
attempted. Such materials can be cut with the
recip saw only by starting the cut from the
edge of the material or from a hole drilled all
the way through the material that is large
enough to fit the saw blade.
The use of any accessories
not specified in this manual
may create a hazard.
!
WARNING
FIG. 9
Service
Preventive maintenance
performed by unauthorized
per so n nel may result in misplacing of
internal wires and components which
could cause serious hazard. We
recommend that all tool service be
performed by a Skil Factory Service Center
or Autho rized Skil Service Station.
OOL LUBRICA ION
Your Skil tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brush es be examined.
Only genuine Skil replace ment brushes
specially designed for your tool should be
used.
Cleaning
o avoid accidents always
dis connect the tool from
the power supply before cleaning or
performing any main tenance. The tool may
be cleaned most effectively with compressed
dry air. Always wear safety gog gles when
cleaning tools with compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold
detergents that contain ammonia.
!
WARNING
!
WARNING
Maintenance
!
CAUTION
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 11

-12-
rouble Shooting
Read instruction manual first! Remove plug from the power source before
making adjustments or assembling the blade.
ROUBLE: SAW WILL NO S AR
PROBLEM 1. Power cord is not plugged in.
2. Power source fuse or circuit breaker tripped.
3. Cord damaged.
4. Burned out switch.
REMEDY 1. Plug saw in.
2. Replace fuse or reset tripped circuit breaker.
3. Inspect cord for damage. If damaged, have cord replaced by an Authorized Skil
Service Center or Service Station.
4. Have switch replaced by an Authorized Skil Service Center or Service Station.
ROUBLE: BLADE DOES NO COME UP O SPEED
PROBLEM 1. Extension cord too light or too long.
2. Low house voltage.
REMEDY 1. Replace with adequate cord.
2. Contact your electric company.
ROUBLE: EXCESSIVE VIBRA ION
PROBLEM 1. Blade is bent.
2. Blade not secure in blade holder.
REMEDY 1. Discard blade and use different blade.
2. See Assembly section, “Installing a blade” (page 8)
ROUBLE: CU BINDS, S ALLS MO OR OR KICKS BACK WHEN CU ING
PROBLEM 1. Dull blade with improper tooth set.
2.Tip of blade strikes workpiece or inside of pipe.
REMEDY 1. Discard blade and use a different blade.
2. Do not strike tip of blade while cutting and make sure that blade is long
enough to cut through a pipe.
!
WARNING
Accessories
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-
wire extension cords that have 3-prong plugs
and receptacles.
NO E: The smaller the gauge number, the
heav i er the cord.
RECOMMENDED SIZES OF EX ENSION CORDS
120 VOL AL ERNA ING CURREN OOLS
!
WARNING
** Carrying case
* Blade
(*= standard equipment)
(**= optional accessories)
ool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Cord Length in Feet Cord Length in Meters
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 12

-13-
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on
n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de
choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou
à votre outil alimenté par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
AVERTISSEMENT
!
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. ous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les
dangers associés à l'accumulation de poussière.
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 13

-14-
Tenez l’outil électroportatif par ses surfaces de
préhension isolées lorsque vous effectuez une
opération à l’occasion de laquelle l'outil de coupe
risque d’entrer en contact avec un fil caché ou avec
son propre cordon d’alimentation. Tout contact de
l'outil de coupe avec un fil sous tension risque de
mettre aussi sous tension les parties métalliques
exposées de l’outil électroportatif, ce qui pourrait
causer un choc électrique pour l’opérateur.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs
existants ou autres endroits aveugles pouvant
abriter des fils électriques. Si cette situation est
inévitable, débranchez tous les fusibles ou les
disjoncteurs alimentant ce site.
Ne tenez jamais la gâchette bloquée en position de
marche. Avant de brancher l'outil, assurez-vous que
le blocage de la gâchette est inhibé. Les mises en
marche accidentelles peuvent causer des blessures.
Gardez les mains à l'écart de la zone de coupe. Ne
placez surtout pas la main sous le matériau que
vous coupez. Il est impossible de déterminer
exactement la proximité de la lame de votre main.
Évitez de vous placer les mains entre le carter
d'engrenages et le porte-lame de la scie. Le porte-
lame à mouvement alternatif risquerait de vous pincer
les doigts.
N'utilisez pas de lames émoussées ou
endommagées. Les lames pliées peuvent aisément se
fracturer ou causer un rebond.
Avant de commencer à couper, mettez l'outil en
marche et attendez que la lame atteigne sa vitesse
maximale. L'outil peut trembler ou vibrer si la vitesse
de la lame est trop lente au début de la coupe, et il
peut éventuellement rebondir.
Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.
Utilisez un respirateur ou un masque anti-
poussières pour les applications produisant de la
poussière.
Il importe de bien assujettir la pièce sur laquelle
vous travaillez. Ne la tenez jamais dans votre main
ou sur vos jambes. Les pièces minces et plus petites
peuvent fléchir ou vibrer avec la lame, risquant ainsi
de vous faire perdre le contrôle.
Avant de commencer à scier, assurez-vous que
toutes les vis de réglage et que le porte-lame sont
serrés. Les vis de réglage et porte-lame lâches
peuvent faire glisser l'outil ou la lame et ainsi vous
faire perdre le contrôle.
En retirant la lame de l'outil, évitez le contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant la lame ou l'accessoire. Les
accessoires peuvent être chauds après un usage
prolongé.
Règles de sécurité concernant les scies va-et-vient
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces instructions,
en tenant compte des conditions de travail et des
travaux à réaliser. L'emploi d’outils électroportatifs
pour des tâches différentes de celles pour lesquelles ils
ont été prévus peut résulter en une situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 14

-15-
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents de
nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Skil ou par une Station
service agréée de Skil.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
Avertissements supplémentaires concernant la sécurité
AVERTISSEMENT
!
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 15

-16-
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. euillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Nom Désignation/Explication
olts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
Diamètre Taille des mèches de perceuse, meules, etc.
n0itesse à vide itesse de rotation, à vide
n itesse nominale itesse nominale stipulée par le fabricant
.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,
minute etc., par minute
0 Position d'arrêt itesse zéro, couple zéro ...
1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un
l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif ou continu Type ou caractéristique du courant
Construction classe II Désigne des outils construits avec double
isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages
d'avertissement.
Sceau Li-ion RBRC Désigne le programme de recyclage
des piles Li-ion.
Sceau Ni-Cad RBRC Désigne le programme de recyclage
des piles Ni-Cad.
Symbole de lecture du mode Alerte l’utilisateur pour lire le mode
d’emploi d’emploi
Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes
de sécurité de sécurité
Symboles
0
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 16

-17-
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne
de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les
normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon
les normes des États-Unis et du Canada
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. euillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Ce symbole indique que cet outil est reconnu par Underwriters Laboratories.
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 17

-18-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scies va-et-vient
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
SABOT
RÉGLABLE
MANCHON EN
CAOUTCHOUC
GÂCHETTE DE COMMANDE
MARCHE/ARRÊT
LAME DE
SCIE
CADRAN DE VITESSE
VARIABLE
FIG. 1
POIGNÉE
CAOUTCHOUTÉE
(modèle 9216
seulement)
TÉMOIN DE MISE SOUS TENSION
(modèle 9216 seulement)
OUVERTURES DE
VENTILATION
LEVIER DE DÉBLOCAGE
DU PORTE-LAME
CLÉ HE AGONALE ET COMPARTIMENT
DE RANGEMENT
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 18

-19-
Assemblage
TÉMOIN DE MISE SOUS TENSION
(modèle 9216 seulement)
Quand vous branchez l’outil sur une alimentation
électrique, le témoin de mise sous tension s’allume pour
indiquer que l’outil est sous tension (Fig. 4).
GÂCHETTE DE COMMANDE MARCHE/ARRÊT
Pour mettre l’outil en marche, appuyez sur la gâchette.
Pour mettre l’outil à l’arrêt, relâchez la gâchette qui est à
ressort et reviendra automatiquement à la position
d’arrêt (Fig. 4).
Apprêt de la scie
CHOI DE LAME
Aucune lame ne peut suffire adéquatement à toutes les
tâches. Certains matériaux requièrent des lames
spéciales. Étant donné que votre scie va-et-vient peut
tailler tant de matériaux, SKIL met plusieurs types de
lames à votre disposition. Pour de meilleurs résultats,
prenez soin de choisir la lame qui convient.
MONTAGE D’UNE LAME
Débranchez l’outil de la
prise de courant avant de
changer la lame ou d’effectuer quelque réglage que ce
soit.
Tirez sur le levier de déblocage du porte-lame aussi
loin que possible pour ouvrir le porte-lame auto-
serrant ; insérez la lame jusqu’à ce qu’elle bute
(Fig. 2).
Pour bloquer la lame, relâchez le levier. Le
mécanisme à ressort bloquera le porte-lame contre la
lame (Fig. 3).
Tirez et poussez sur la lame pour vous assurer que la
goupille du boîtier de porte-lame pénètre dans le trou
de la lame afin de maintenir celle-ci fermement en
place. La lame peut être montée avec les dents
tournées soit vers le bas, soit vers le haut.
Assurez-vous que l’extrémité
avant de la lame dépasse
du sabot sur toute la course de la lame. N’utilisez pas
de lames spéciales très courtes ou de lames qui sont
tordues de manière significative. La lame ne doit pas
toucher le sabot. Les lames trop courtes ou tordues
risquent de se coincer à l’intérieur du sabot et de
casser.
Consignes de fonctionnement
AVERTISSEMENT
!
AVERTISSEMENT
!
FIG. 2 FIG. 3
LEVIER DE DÉBLOCAGE
DU PORTE-LAME
TÉMOIN DE
MISE SOUS
TENSION
GÂCHETTE DE
COMMANDE
MARCHE/ARRÊT
FIG. 4
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 19

-20-
CADRAN DE VITESSE VARIABLE
otre outil est pourvue d'un cadran de vitesse variable.
On peut régler la course de la lame durant le sciage en
prédéfinissant le cadran sur ou entre n'importe lequel
des six chiffres (Fig. 5).
Réglage Valeur de courses par minute
1-2 Course faible
3-4 Course moyenne
5-6 Course élevée
Les vitesses plus élevées sont généralement utilisées
pour scier rapidement ou pour scier des matériaux
mous tels que le bois, les composites et les plastiques.
Les vitesses plus lentes sont généralement utilisées
pour faire des coupes précises ou lorsqu’on scie des
matériaux durs comme par exemple la tôle, les conduits
électriques et les tuyaux.
RÉGLAGE DU SABOT
Le sabot s’incline pour que la majorité de sa surface
puisse rester en contact avec la pièce (Fig. 6). Pour
régler, tenez la scie fermement et faites pivoter le sabot
pour le mettre à la position désirée.
Le sabot peut également être bloqué à la profondeur
désirée pour optimiser la durée de vie de la lame ou pour
limiter la saillie de la lame par rapport au sabot quand on
scie des pièces de grand diamètre ou quand on découpe
dans un mur.
Pour régler la profondeur du sabot, il suffit de desserrer
les deux vis du manchon isolé en caoutchouc à l’aide de
la clé fournie, de faire coulisser le sabot pour le mettre à
la position désirée et de resserrer les vis fermement avec
la clé fournie (Fig. 7).
Utilisation de la scie
4
CADRAN DE
VITESSE
VARIABLE
FIG. 5
SABOT RÉGLABLE
FIG. 6 FIG. 7
1. Brider fermement la pièce.
2. Faire un trait de scie et saisir l’outil en mettant une
main sur la poignée et l’autre sur le manchon en
caoutchouc recouvrant le boîtier avant.
Tenez toujours la scie par le
manchon isolé situé sur le
devant du boîtier. Si vous sciez en aveugle dans un
endroit contenant des fils sous tension, vous risquez
un choc électrique ou une électrocution.
AVERTISSEMENT
!
SM 2610013775 09-10:SM 2610013775 09-10 9/7/10 10:38 AM Page 20
