SkyLink KN-318 User manual

1. Safety Information1. Safety Information
2. Package Contents
2. Package Contents
3. Initial Setup for Single Door
3. Initial Setup for Single Door
6. Program Keypad to EQ Garage Door Opener or
Smart Button™ Receiver.
6. Program Keypad to EQ Garage Door Opener or
Smart Button™ Receiver.
8. Program Keypad to IQ Garage Door Opener
8. Program Keypad to IQ Garage Door Opener4. Initial Setup for Multiple Doors4. Initial Setup for Multiple Doors
5. To Disable the Multiple-Door mode5. To Disable the Multiple-Door mode 7. Operation7. Operation

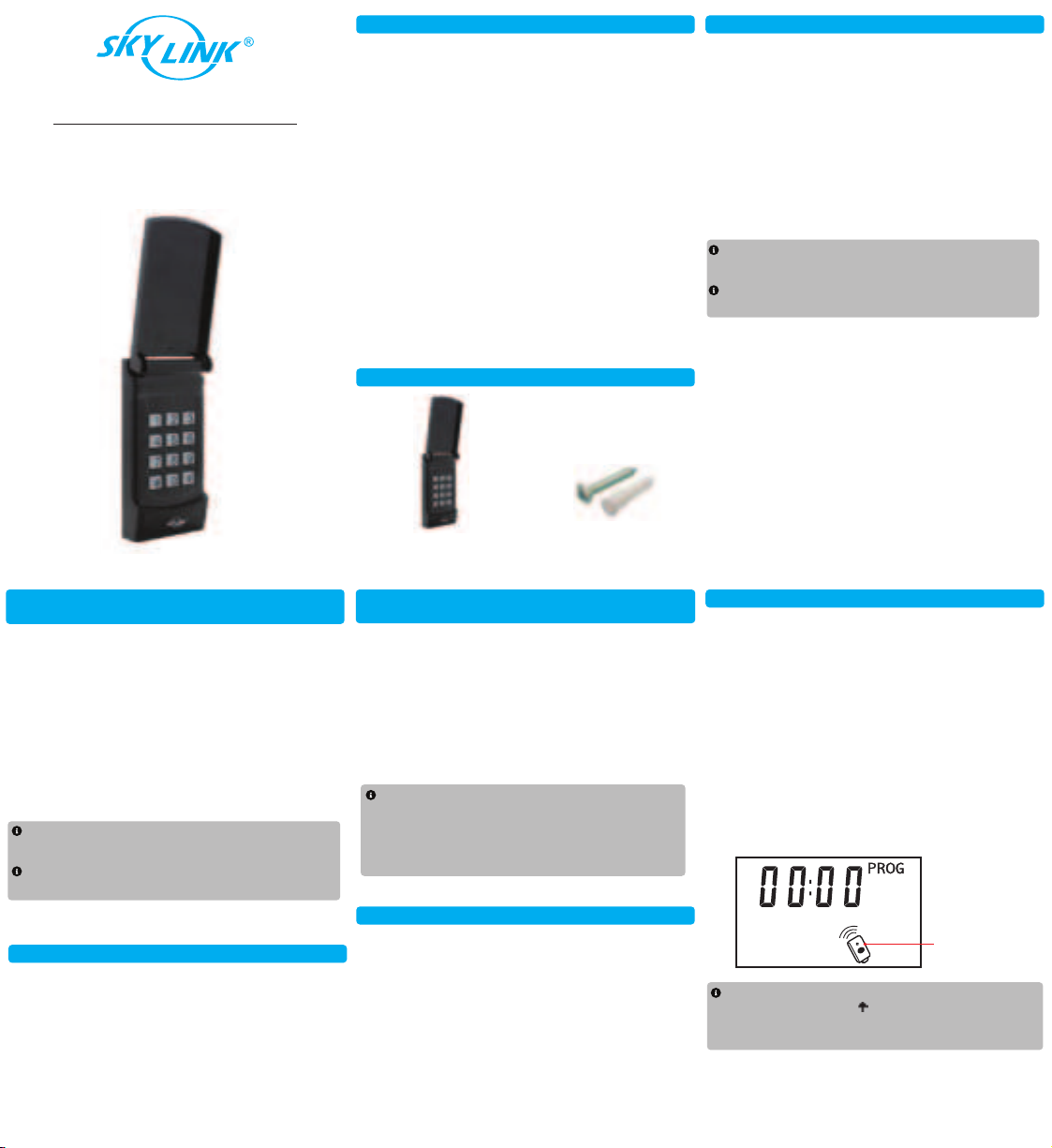

User Manual
Garage Door Keypad
Model: KN-318
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received,
including interference that may cause undesired
operation.
WARNING:
Changes or modifications to this unit not expressly approved
by the party responsible for compliance could void the user’s
authority to operate the equipment.
Garage Door Keypad
(KN-318)
Mounting
Accessories
To change the factory default pin code [PIN*]:
1. Enter 0000 and * on the keypad.
2. Enter the new pin code from 2 to 8 digits plus *, twice.
a. Example, 1234* and again 1234*.
b. The keypad will beep 3x if the pin codes are the same.
If the new pin code is not typed exactly the same, then
the keypad will emit a long error beep.
In this case you will have to restart from Step 1.
To program the keypad to EQ Garage Door Opener or
Smart Button™ Receiver, follow section 6.
To program the keypad to IQ Garage Door Opener,
follow section 8.
To enable the multiple-door mode:
1. Enter the factory default pin code plus * [PIN *]
a. Example, 0000*.
2. Press [9] then [#] separately and you will hear 2 beeps to
confirm you have enabled the Multiple-Door Operating
Mode.
3. Enter 0000 and * on the keypad.
4. Enter the new pin code from 2 to 8 digits plus *, twice.
a. Example, 1234* and again 1234*.
To program the keypad to EQ Garage Door Opener or
Smart Button™ Receiver, follow section 6.
To program the keypad to IQ Garage Door Opener,
follow section 8.
Example, Door 2 pin: 1234#2, Door 3 pin: 1234#3 and
Door 4 pin: 1234#4.
Follow the same steps for programming additional
operators to the keypad for multiple doors.
Example, Door 2 pin: 1234#2, Door 3 pin: 1234#3 and
Door 4 pin: 1234#4.
1. Press the “Learn” button on the opener, the yellow LED
will flash for 30 seconds.
2. Within 30 seconds, activate the keypad by entering:
A) Pin code plus # [PIN #] for single door operation.
Ex. [1234] [#]
B) Pin code plus [#] plus [Door No] for multiple
door operation. Ex. [1234] [#] [1]
Single Door Operation:
1. Press the pin code plus [#].
Example: 1 2 3 4 #
Multiple Doors Operation:
1. Press the pin code plus [#] plus [Door No.]
Example,Door 1: 1 2 3 4 # 1
Door 2: 1 2 3 4 # 2
Door 3: 1 2 3 4 # 3
Door 4: 1 2 3 4 # 4
If additional remote needs to be programmed, press the
up button , the remote icon will flash again. You may
program additional remotes.
Remote Icon
1. Press and hold the PROG button on the LCD Wall
Console for 10 seconds until the “PROG” icon appears
on the display.
2. Press the PROG button again until the remote icon
appears on the display.
3. Activate the keypad transmitter:
a. Example,
[1234] [#] for single door operation
OR
[1234] [#] [1] for multiple door operation
If a remote is programmed, the remote icon will stay on.
1. Enter the current pin code plus * [PIN *]
a. Example, 5678*.
2. Press [0] then [#], you will hear 2 beeps to confirm you
have disabled the Multiple-Door Operating Mode.

10. To Reset the Pin Code to Factory Default10. To Reset the Pin Code to Factory Default9. To Change the Keypad Pin Code After Initial Setup9. To Change the Keypad Pin Code After Initial Setup 11. Installing the Garage Door Keypad11. Installing the Garage Door Keypad
15. ISED
15. ISED
14. FCC
14. FCC 16. One Year Warranty / Customer Service16. One Year Warranty / Customer Service
13. FAQ
13. FAQ12. Replacing the Battery12. Replacing the Battery
1. Enter the old pin code plus * [PIN *].
a. Example, 1234*.
2. Enter the new pin code from 2 to 8 digits plus *, twice.
a. Example, 5678* and again 5678*.
3. Do not press the learn button on the operator. The
keypad is already programed to the operator and this
step is not required.
4. To open and close the door, press the new pin code plus
# [PIN #].
a. Example, 5678 # for single door.
5678 # 1 for multiple door.
If you forget your pin code, to reset the pin code:
1. Remove the battery.
2. While the battery is out, hold [*] and [#] buttons together.
3. While holding both buttons put the battery back in.
4. Keep holding both buttons for about 5 seconds until you
hear a long beep.
This resets the pin code back to 0000.
5. Because the keypad has been reset, follow Sections 3-7
for initial setup and to program the keypad to the
operator.

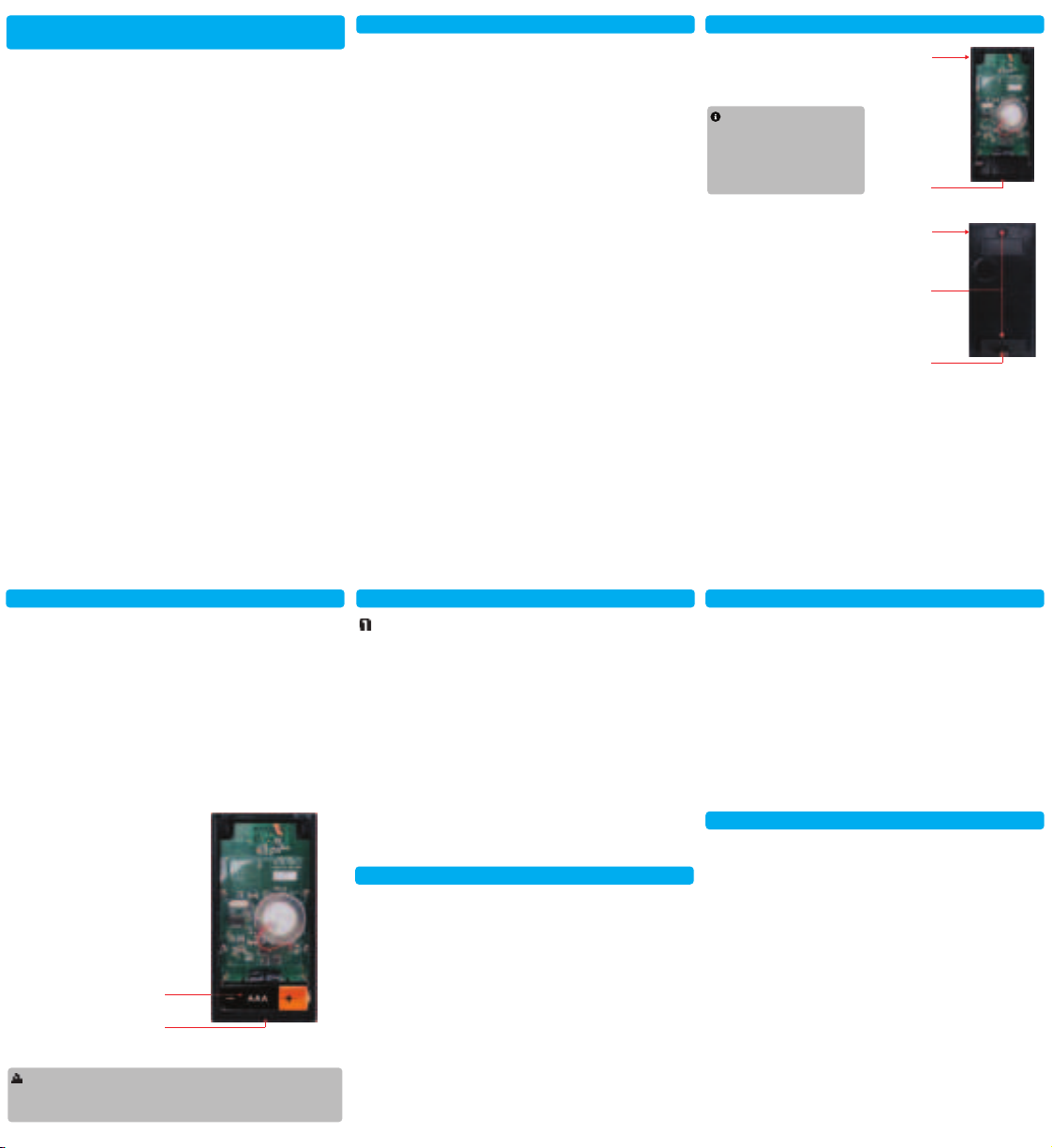

1. Undo the screw (1) on
the bottom side of the
keypad (A) and remove
the back plate.
2. Insert an AAA battery.
3. Mount the back plate
(B) with the mounting
accessories (2).
4. Attach the keypad on
the back plate and
tighten the screw (1) on
the bottom of the
keypad.
1.5 volt Alkaline type
(AAA size) battery
required. Please refer
to Section 12 on how to
insert the battery.
1.5 volt Alkaline type
(AAA size) battery
required. Please refer
to Section 12 on how to
insert the battery. (1)
(A)
(2)
(1)
(B)
(1)

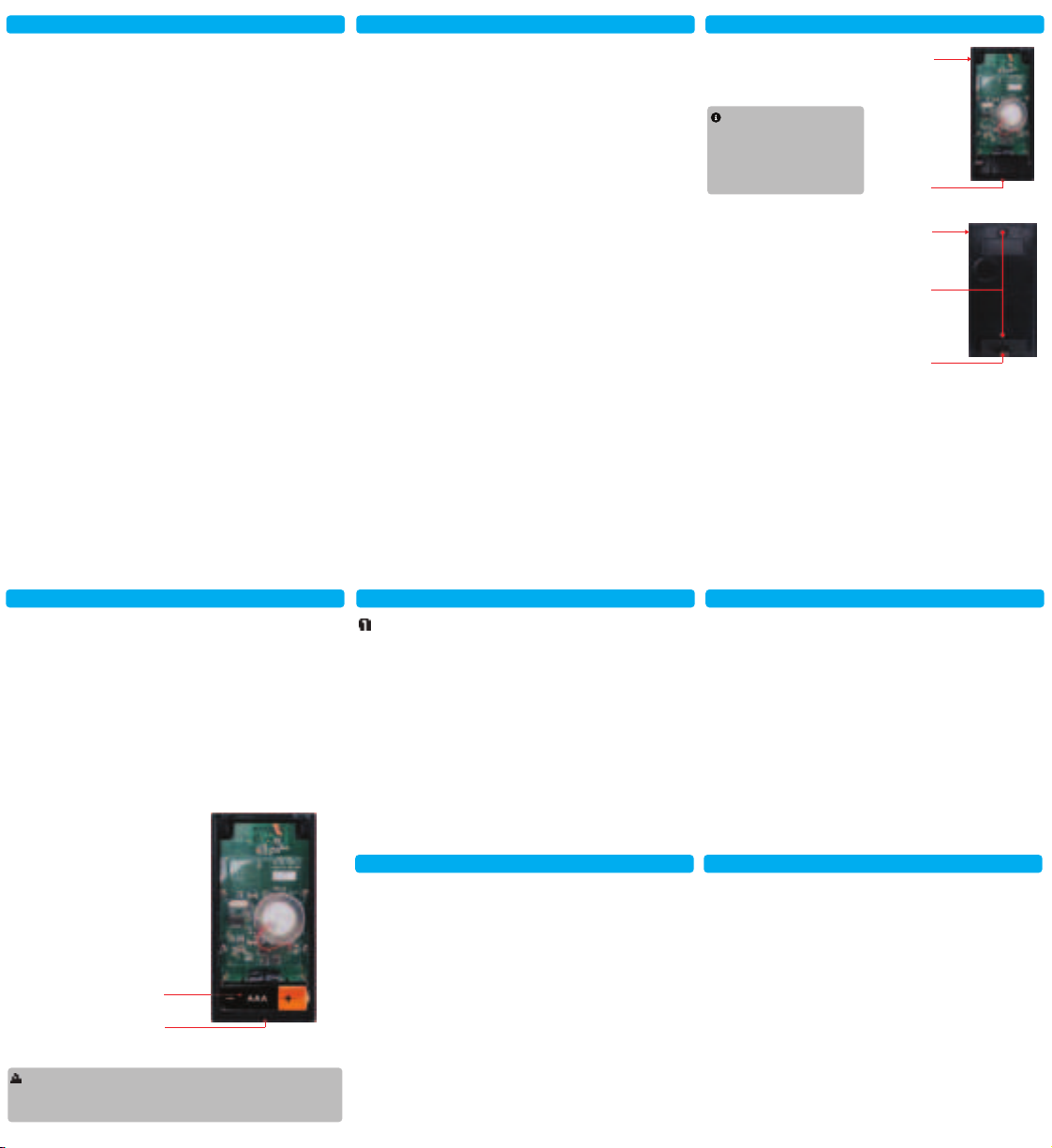

When the operation range is reduced, or when the
backlight LED does not flash during operation, it is time to
replace the battery.
1. Undo the screw (1) on the back plate of the keypad.
2. Pry out the back plate from the keypad.
3. Take out the old battery (2) from the keypad.
4. Place the new battery (2) in position. Beware of the
polarity.
5. Close the back plate and re-insert the screw (1).
RISK OF EXPLOSION IF BATTERY IS REPLACED BY
AN INCORRECT TYPE. DISPOSE USED BATTERIES
ACCORDING TO MANUFACTURER'S INSTRUCTIONS.
RISK OF EXPLOSION IF BATTERY IS REPLACED BY
AN INCORRECT TYPE. DISPOSE USED BATTERIES
ACCORDING TO MANUFACTURER'S INSTRUCTIONS.
(1)
(2)
The door opener does not react after I press the button
on the keypad transmitter.
A. Ensure you hear 3 beeps from the keypad transmitter
after entering--
[Password] [#] OR
[Password] [#] [Door Number]
--for multiple door operation. If you don’t hear 3 beeps
that means you have entered the incorrect password.
Re-enter the password.
Ensure the keypad transmitter has been programmed to
the Smart Button™ or garage door opener. Refer to
Sections 3-8 on how to program a keypad to the receiver.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) This device may
not cause harmful interference, and (2) This device must
accept any interference received, including interference that
may cause undesired operation.
WARNING: Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
This device is a license-exempt transmitter/receiver that
complies with Innovation Science and Economic Develop-
ment Canada's license-exempt RSS(s). Operation is subject
to the following two conditions:(1) This device may not cause
interference, and (2) This device must accept any
interference, including interference that may cause undesired
operation of the device.
P/N:101Y106-003
This product is guaranteed to be free of defects in materials
and workmanship for 1 year from the date of purchase. If this
product is defective, call 1-800-304-1187 for repair or
replacement parts. Guarantee does not include normal wear
and tear or batteries.
If you have any questions, problems or missing parts,
please call Skylink Customer Support:
1-800-304-1187
9:00 AM – 5:00 PM EST, Monday-Friday
Or e-mail us at [email protected]
www.skylinkhome.com

1. Consignes de sécurité1. Consignes de sécurité
2. Contenu de l'emballage
2. Contenu de l'emballage
3. Configuration initiale pour porte de garage simple
3. Configuration initiale pour porte de garage simple
8. Programmer le clavier à l’ouvre porte garage IQ
8. Programmer le clavier à l’ouvre porte garage IQ4. Configuration initiale pour plusieurs portes de
garage
4. Configuration initiale pour plusieurs portes de
garage
6. Programmer le clavier à l’Ouvre-porte de garage
serie EQ ou au Récepteur Smart Button™
6. Programmer le clavier à l’Ouvre-porte de garage
serie EQ ou au Récepteur Smart Button™
7. Fonctionnement
7. Fonctionnement
Manuel de l'utilisateur
Clavier pour Porte de Garage
Modèle: KN-318
Cet appareil est conforme à la partie 15 des règles de la FCC.
Son fonctionnement est soumis aux deux conditions suivantes:
(1) Ce dispositif ne doit pas causer d'interférences nuisibles et
(2) Cet appareil doit accepter toute interférence reçue, y
compris les interférences qui peuvent causer un mauvais
fonctionnement.
AVERTISSEMENT:
Les changements ou modifications de cette unité non
expressément approuvés par la partie responsable de la
conformité pourraient annuler l'autorité de l'utilisateur à utiliser
l'équipement.
Clavier pour Porte de Garage
(KN-318)
Accessoires
de montage
Pour changer le NIP par défaut [PIN *]:
1. Entrez 0000 et * sur le clavier.
2. Entrez le nouveau NIP 2-8 chiffres plus *, deux fois.
a. Par exemple, 1234* et 1234* de nouveau.
b. Le clavier émet trois bip sonore si le NIP est les
mêmes.
Si le nouveau NIP n’a pas été saisi exactement le même
alors le clavier émet un long signal sonore d’erreur.
Dans ce cas, vous devrez recommencer l'étape 1.
Pour programmer le clavier à l’ouvre porte garage EQ
ou à un récepteur Smart Button™, suivez la section 6.
Pour programmer le clavier à l’ouvre porte garage IQ,
suivez la section 8.
Pour activer le mode a multiple ouvre porte:
1. Entrez le code PIN par défaut d'usine plus * [PIN *]:
a. Par exemple, 0000*.
2. Appuyez sur [9] puis [#] séparément et vous entendrez
deux bips pour confirmer que vous avez active pour
mode de fonctionnement pour multiple porte de garage.
3. Entrez 0000 et * sur le clavier.
4. Entrez le nouveau NIP 2-8 chiffres plus *, deux fois.
a. Par exemple, 1234*, 1234* de nouveau.
Pour programmer le clavier à l’ouvre porte garage EQ
ou à un récepteur Smart Button™, suivez la section 6.
Pour programmer le clavier à l’ouvre porte garage IQ,
suivez la section 8.
Suivez les mêmes étapes pour la programmation des
opérateurs supplémentaires pour le clavier pour
multiple portes.
Par exemple, Porte 2 NIP: 1234 # 2, Porte 3 NIP:
1234 # 3, Porte 4 NIP: 1234 # 4.
1. Appuyez sur le bouton "Learn" de l’ouvre-porte de
garage, le voyant jaune clignotera pendant 30 secondes.
2. Dans les 30 secondes, activer le clavier en entrant:
A) NIP ainsi # [PIN #] pour un fonctionnement d’une
porte unique. Ex. [1234] [#]
B) NIP plus [#] plus [Numero de porte] pour un
fonctionnement à multiple porte. Ex. [1234] [#] [1]
Fonctionnement pour porte Simple:
1. Entrez le NIP plus [#].
Par exemple: 1 2 3 4 #
Fonctionnement à multiple portes:
1. Entrez le NIP plus [#] plus [Porte No.]
Par exemple, Porte 1: 1 2 3 4 # 1
Porte 2: 1 2 3 4 # 2
Porte 3: 1 2 3 4 # 3
Porte 4: 1 2 3 4 # 4
Si une télécommande additionnelle doit être programme,
appuyez sur le bouton " ", le télécommande icône
clignotera encore, vous pouvez programmer d'autres
télécommandes.
Télécommande
Icône
1. Appuyez et maintenez le bouton PROG de la console
murale LCD pendant 10 secondes jusqu’à ce que
“PROG” icône apparaît sur l’écran.
2. Appuyez sur le bouton PROG de nouveau jusqu’à ce
que la télécommande icône apparaît à l’écran.
3. Activez le clavier.
a. Par exemple,
[1234] [#] pour un fonctionnement d’une porte
unique. OU
[1234] [#] [1] pour un fonctionnement à
multiple porte.
Si une télécommande est programmée, le télécom-
mande icône reste allumé.
5. Pour désactiver le mode Multiple porte5. Pour désactiver le mode Multiple porte
1. Entrez le NIP actuel plus * [NIP *]:
a. Par exemple, 5678*.
2. Appuyez sur [0] puis [#], vous entendrez deux bips
pour confirmer que vous avez désactivé le mode de
fonctionnement à multiple porte.

10. Pour réinitialiser le NIP au réglage par défaut10. Pour réinitialiser le NIP au réglage par défaut9. Pour changer le NIP du clavier après la configura-
tion initiale.
9. Pour changer le NIP du clavier après la configura-
tion initiale.
11. Installation du clavier pour Porte de Garage
11. Installation du clavier pour Porte de Garage
15. ISED
15. ISED
16. Garantie d’un An/ service à la clientèle
16. Garantie d’un An/ service à la clientèle
14. FCC14. FCC
13. QFP
13. QFP12. Remplacement de la pile12. Remplacement de la pile
1. Entrez l’ancien NIP plus * [NIP*]
a. Par exemple, 1234*.
2. Entrez le nouveau NIP 2-8 chiffres plus *, deux fois.
a. Par exemple, 5678 * 5678 * de nouveau.
3. N’appuyez pas sur le bouton “Learn” de l’ouvre porte. Le
clavier est déjà programmé à l’ouvre porte et cette étape
n’est pas nécessaire.
4. Pour ouvrir et fermer la porte, entrez votre nouveau NIP
ainsi que # [NIP #].
a. Par exemple, 5678# pour porte simple.
5678# 1 pour multiple porte.
Si vous oubliez votre NIP, pour réinitialiser le NIP:
1. Retirez la batterie.
2. Lorsque la batterie est retirée, appuyez et maintenez les
boutons [*] et [#] ensemble.
3. Tout en maintenant les deux boutons, insérez la batterie.
4. Maintenez les deux boutons pendant environ cinq
secondes jusqu'à ce que vous entendiez un long signal
sonore.
Cela réinitialise le NIP à 0000.
5. Puisque le clavier a été réinitialisé, veuillez suivre le
Sections 3-7 pour programmer le clavier à l'ouvre porte.
1. Dévisser la vis (1) sur
le côté inférieur du
clavier (A) et retirez la
plaque arrière.
2. Insérez une pile
alcaline AAA.
3. Fixez la plaque arrière
(B) avec les vis
fournies (2).
4. Fixez le clavier sur la
plaque arrière et serrer
la vis (1) sur la partie
inférieur du clavier.
Vous avez une batterie
alcaline ( AAA ) de 1,5
volts. Veuillez référer
au Section 12 comment
inserez la batterie.
Vous avez une batterie
alcaline ( AAA ) de 1,5
volts. Veuillez référer
au Section 12 comment
inserez la batterie. (1)
(A)
(2)
(1)
(B)
(1)
Lorsque la portée de fonctionnement est réduite, ou
lorsque le voyant rétro-éclairage ne clignote pas pendant le
fonctionnement, il est temps de remplacer la pile:
1. Dévisser la vis (1) sur la plaque arrière du clavier.
2. Soulever la plaque arrière du clavier.
3. Retirez la pile usagée (2) du clavier.
4. Placez la nouvelle pile (2) en position. Attention à la
polarité.
5. Fermez la plaque arrière et ré-insérer la vis (1).
RISQUE D'EXPLOSION SI LA BATTERIE EST
REMPLACE PAR UN TYPE INCORRECT. Elimination
des batteries usagées.
RISQUE D'EXPLOSION SI LA BATTERIE EST
REMPLACE PAR UN TYPE INCORRECT. Elimination
des batteries usagées.
(1)
(2)
L’ouvre –porte de garage ne réagit pas lorsque les
bouton du transmetteurs ont appuyés, quoi faire?
A. Faites sur que les trois bips s’entendent après avoir
entré la combinaison--
pré-programmé [0000] [#] [X.], ou
“ x, ” étant le numéro de la porte.
Si les trois bips ne s’entendent pas, ceci signifie que
votre NIP est incorrecte. Essayez le NIP à nouveau.
Faites sur que le transmetteur clavier a été programmé
au Smart Button™. Referez-vous à la section 3-8 pour
la programmation du clavier au récepteur.
Cet appareil est un émetteur/récepteur exempt de licence qui est
conforme à l'innovation scientifique et économique
RSS sans licence de Développement Canada. Son fonctionnement
est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas causer d'interférences, et (2) Cet
appareil doit accepter toute interférence, y compris les
interférences. Qui peuvent provoquer un fonctionnement
indésirable de l'appareil.
Ce produit est garanti exempt de défauts de matériaux et de
fabrication pour un an à partir de la date d'achat. Si ce produit
est défectueux, appelez 1-800-304-1187 pour réparation ou
remplacement de pièces. Garantie ne couvre pas l'usure
normale ou des batteries.
Cet appareil est conforme à la partie 15 des règlements de la FCC.
Le fonctionnement est soumis aux deux conditions suivantes : (1)
Cet appareil ne doit pas causer de dommages interférences, et (2)
Cet appareil doit accepter toute
interférence reçue, y compris les interférences pouvant
fonctionnement indésirable.
AVERTISSEMENT : Les changements ou modifications apportés à
cet appareil non expressément approuvés par la
partie responsable de la conformité pourrait annuler le droit de
l'utilisateur à utiliser l'équipement.
P/N:101Y108-003
Si vous avez des questions, des problèmes ou des
pièces manquantes, veuillez appelé Skylink Soutien à
la clientèle:
1-800-304-1187
9:00 AM – 5:00 PM EST, du Lundi au Vendredi
Ou par courriel à [email protected]
www.skylinkhome.com
