SmartMetals 062.7270 User manual

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
CONTENTS
Product manual 1
Mounting regulations 2
Guarantee terms and conditions 3
Declaration of conformity 4
Mounting instructions 5
User manual 11
Instructions reset controlbox 14
Specication sheet 15
Contact details 16
PRODUCT MANUAL original language English
DE Produkthandbuch
FR Manuel de produit
NL Producthandleiding
V20200610
CONTENTS
Important safety information 2
Mounting regulations 6
Guarantee terms and conditions 7
Declaration of conformity 8
Mounting instructions 9
User manual 13
Instructions reset controlbox 15
Specication sheet 16
Wiring diagram 18

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 2
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl

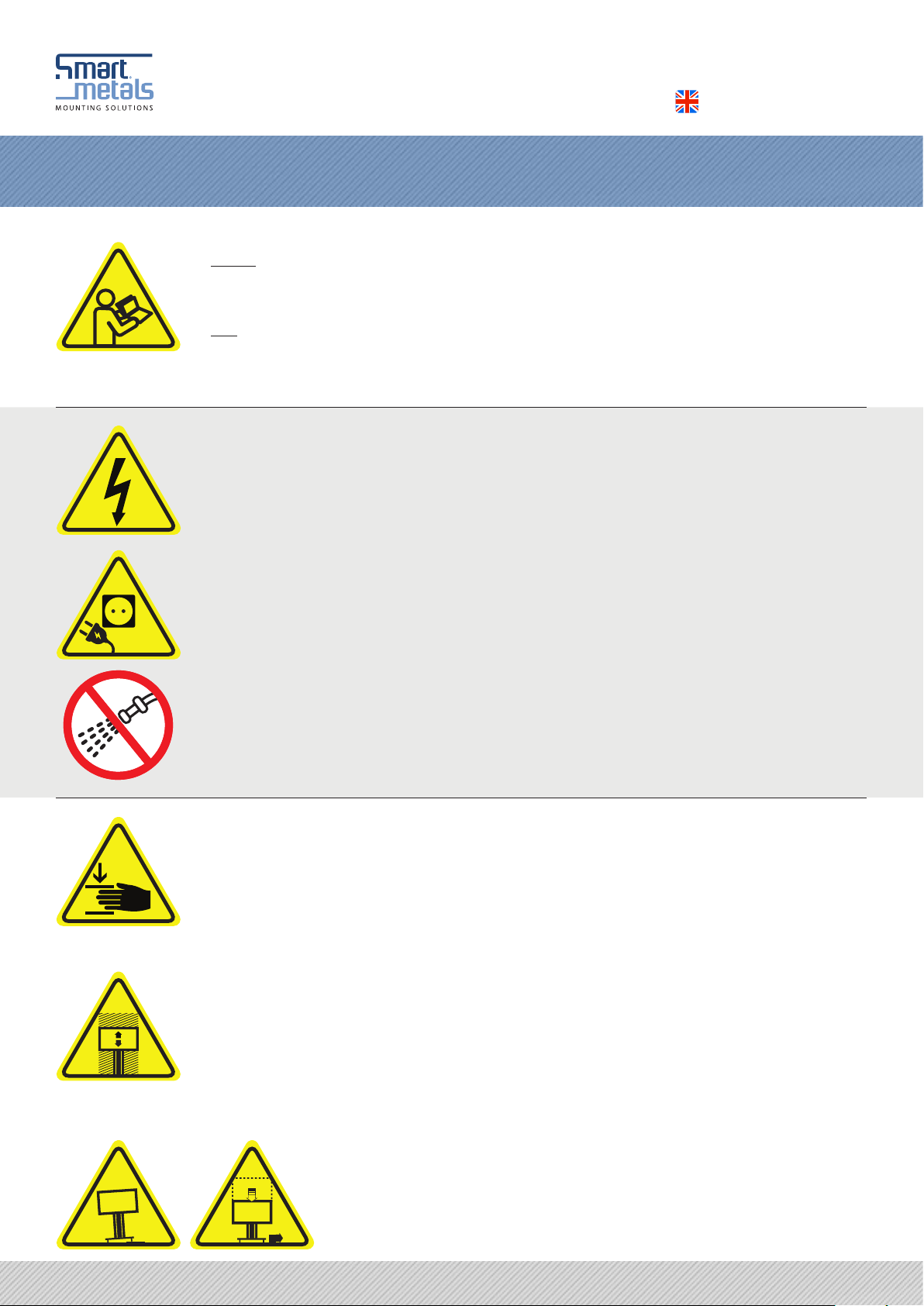

IMPORTANT SAFETY INFORMATION - GB
Important safety information for both installer and user
Installer:
Before starting the installation read the safety instructions, the mounting regulations and rest of this product manual
carefully. Failure to read, thoroughly understand, and follow all instructions can result in serious personal injury,
damage to equipment, or voiding of factory warranty! It is the certied installer’s responsibility to make sure all
mounting systems/accessories are properly assembled and installed using the instructions provided.
User:
Please carefully read the below safety information and user manual (if included) before using the height adjustable
mount or trolley. This ensures a failure-free working unit and avoids accidents.
Electrical Safety
Connect unit to a properly grounded outlet only. Make sure, the unit can be immediately separated from the power
outlet.
Only use unit in dry rooms, protect it from water and other liquids. Only wipe unit with dry cloth.
Do not open lift unit. RISK OF ELECTRIC SHOCK. There are no serviceable parts inside.
In case of dysfunction unplug unit from power outlet and call an authorised technical service person.
Do not overrun line cord or damage it in any other way. Replace damaged line cords immediately with new
identical ones.
The socket connections of the unit and the wall socket must be easily accessible.
Disconnect mains plug before moving the product.
The unit is not dripping or splash water protected. Do not place objects lled with liquids on or spray the unit.
To reduce the risk of electric shock: Always unplug the unit from the electrical outlet before cleaning.
Mechanical safety
Assure installation of unit by authorized service person only.
Only use original mounting parts provided with the system and do not use attachments not recommended by the
manufacturer.
Do not improperly load unit: For the max. load of unit please refer to the page with the specication sheet in this
manual. Do not exceed: Use with heavier screens may result in instability causing tipping over resulting in death
or serious injury! The height adjustable feature of this unit will not function properly if the weight exceeds the given
maximum load.
Use this mounting system only for its intended use as described in these instructions. Do not hang on unit. VERY
HEAVY UNIT. Severe risk of injury when unit tips over due to improper usage.
Always keep product’s motion path free from obstacles.
Before moving the unit up or down assure at least a safety distance of 20 cm/ 7.9 inch from any part of the unit to
any other tment in order to avoid shear traps or squeezing points.
In case of accident please release operating panel. Movement of unit will stop immediately.
Does your unit have anti-collision?
In case of accident with a lift with anti-collision it is very important to release operating panel: continuing to push
results in overruling anti-collision!
Also consider carefully that anti-collision only comes into operation after approx. 1 second after the lift has been
activated.
Please read the separate chapter in this manual on this topic for its exact operation.
Does your unit have wheels?
Only operate unit on wheels on plane and stable oors. Move unit on plane oors only.
Risk of tilting when overrunning oorunevennesses, door sills and similar. VERY HEAVY UNIT.
Severe risk of injury when unit tips over.
Lock brakes of front wheels when operation unit.
Always move your trolley with the screen in the lowest position.
1
2

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 3
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
WICHTIGE SICHERHEITSHINWEISE - DE
Wichtige Sicherheitsinformationen für Installateur und Benutzer
Installateur:
Lesen Sie vor Beginn der Installation die Sicherheitshinweise, die Montagevorschriften und den Rest dieses
Produkthandbuchs sorgfältig durch. Wenn Sie nicht alle Anweisungen lesen, verstehen und nicht befolgen, kann
dies zu schweren Verletzungen, Geräteschäden oder zum Erlöschen der Werksgarantie führen! Es liegt in der
Verantwortung des zertizierten Installateurs, sicherzustellen, dass alle Montagesysteme / Zubehörteile gemäß den
bereitgestellten Anweisungen ordnungsgemäß montiert und installiert wurden.
Benutzer:
Bitte lesen Sie die folgenden Sicherheitsinformationen und das Benutzerhandbuch (falls vorhanden) sorgfältig durch,
bevor Sie die höhenverstellbare Halterung oder den Wagen verwenden. Dies sichert ein störungsfreies Arbeiten und
vermeidet Unfälle.
Elektrische Sicherheit
Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Stellen Sie sicher, dass das Gerät sofort
vom Stromnetz getrennt werden kann.
Verwenden Sie das Gerät nur in trockenen Räumen und schützen Sie es vor Wasser und anderen Flüssigkeiten.
Wischen Sie das Gerät nur mit einem trockenen Tuch ab.
Lifteinheit nicht öffnen. RISIKO EINES ELEKTRISCHEN SCHLAGES. Im Inneren benden sich keine zu wartenden Teile.
Bei Funktionsstörungen ziehen Sie den Netzstecker aus der Steckdose und rufen Sie einen autorisierten Techniker an.
Das Netzkabel nicht überlasten oder auf andere Weise beschädigen. Ersetzen Sie beschädigte Netzkabel sofort
durch neue identische.
Die Steckdosenanschlüsse des Geräts und der Wandsteckdose müssen leicht zugänglich sein.
Ziehen Sie den Netzstecker, bevor Sie das Produkt bewegen.
Das Gerät ist nicht tropf- oder spritzwassergeschützt. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände auf
das Gerät und sprühen Sie nicht darauf.
So verringern Sie das Risiko eines Stromschlags: Ziehen Sie vor der Reinigung immer den Netzstecker aus der
Steckdose.
Mechanische Sicherheit
Stellen Sie sicher, dass die Installation des Geräts nur von autorisiertem Servicepersonal durchgeführt wird.
Verwenden Sie nur die mit dem System gelieferten Original-Befestigungsteile und keine vom Hersteller nicht
empfohlenen Anbauteile.
Gerät nicht falsch beladen: Für die max. Belastung des Geräts entnehmen Sie bitte der Seite mit den technischen
Daten in diesem Handbuch. Nicht überschreiten: Bei Verwendung mit schwereren Bildschirmen kann es zu
Instabilitäten kommen, die zum Umkippen führen und zum Tod oder zu schweren Verletzungen führen können! Die
höhenverstellbare Funktion dieses Geräts funktioniert nicht ordnungsgemäß, wenn das Gewicht die angegebene
Höchstlast überschreitet.
Verwenden Sie dieses Montagesystem nur für den in dieser Anleitung beschriebenen bestimmungsgemäßen
Gebrauch. Nicht am Gerät hängen. SEHR SCHWERE EINHEIT. Schwere Verletzungsgefahr beim Umkippen des Geräts
durch unsachgemäße Verwendung.
Halten Sie den Bewegungspfad des Produkts immer frei von Hindernissen.
Stellen Sie vor dem Auf- und Abbewegen des Geräts einen Sicherheitsabstand von mindestens 20 cm von Teilen des
Geräts zu andere Objekte sicher, um Scherstellen oder Quetschstellen zu vermeiden.
Im Falle eines Unfalls lassen Sie bitte das Bedienfeld los. Die Bewegung des Geräts stoppt sofort.
Hat Ihr Gerät einen Kollisionsschutz?
Bei einem Unfall mit einem kollisionssicheren Lift ist es sehr wichtig, das Bedienfeld freizugeben: Wenn Sie weiter
drücken, wird die Kollisionssichere Funktion außer Kraft gesetzt!
Beachten Sie auch, dass der Kollisionsschutz beginnt erst nach ca. 1 Sekunde nach Aktivierung des Lifts.
Bitte lesen Sie das separate Kapitel in diesem Handbuch zu diesem Thema für die genaue Funktionsweise.
Hat Ihr Gerät Räder?
Betreiben Sie das Gerät auf Räder nur auf ebenen und stabilen Böden. Bewegen Sie das
Gerät nur auf ebenen Böden.
Kippgefahr beim Überfahren von Bodenunebenheiten, Einstiegsleisten und ähnlichem. SEHR
SCHWERE EINHEIT. Schwere Verletzungsgefahr beim Umkippen des Geräts.
Blockieren Sie die Bremsen der Vorderräder wenn Sie die Einheit bedienen.
Bewegen Sie Ihren Rollwagen immer mit dem Bildschirm in die niedrigste Position.
1
2

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 4
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl

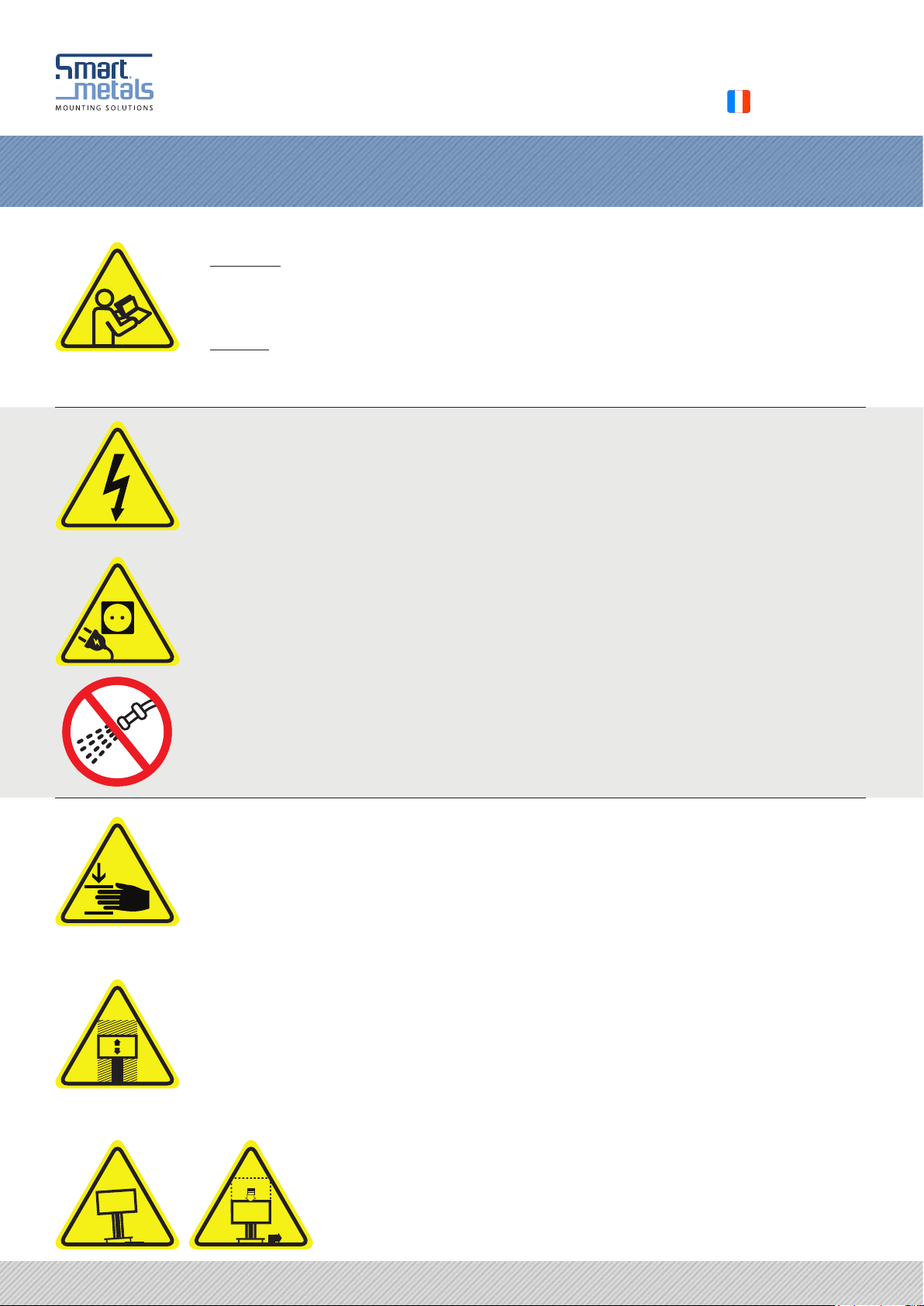

INFORMATIONS DE SÉCURITÉ IMPORTANTES - FR
Informations de sécurité importantes pour l’installateur et l’utilisateur
l’Installateur:
Avant de commencer l’installation, lisez attentivement les consignes de sécurité, les réglementations de montage
et le reste de ce manuel du produit. Si vous ne lisez pas, ne comprenez pas bien et ne suivez pas toutes les
instructions, vous risquez de vous blesser gravement, d’endommager l’équipement ou d’annuler la garantie d’usine!
Il est de la responsabilité de l’installateur certié de s’assurer que tous les systèmes / accessoires de montage sont
correctement assemblés et installés en utilisant les instructions fournies.
l’Utilisateu:
Veuillez lire attentivement les informations de sécurité ci-dessous et le manuel d’utilisation (le cas échéant) avant
d’utiliser le support ou le support sur roulettes à hauteur réglable. Cela garantit une unité sans défaillance et évite
les accidents.
Sécurité électrique
Connectez l’appareil à une prise correctement mise à la terre uniquement. Assurez-vous que l’appareil peut être
immédiatement séparé de la prise de courant.
N’utilisez l’appareil que dans des pièces sèches, protégez-le de l’eau et d’autres liquides. Essuyez uniquement
l’appareil avec un chiffon sec.
N’ouvrez pas l’unité de levage. RISQUE DE CHOC ELECTRIQUE. Il n’y a aucune pièce réparable à l’intérieur.
En cas de dysfonctionnement, débranchez l’unité de la prise de courant et appelez un technicien agréé.
Ne surchargez pas le cordon d’alimentation et ne l’endommagez d’aucune autre manière. Remplacez
immédiatement les cordons endommagés par de nouveaux câbles identiques.
Les connexions des prises de l’appareil et de la prise murale doivent être facilement accessibles.
Débranchez la che secteur avant de déplacer le produit.
L’appareil n’est pas protégé contre les gouttes d’eau ou les éclaboussures. Ne placez pas d’objets remplis de
liquide sur l’appareil et ne le vaporisez pas.
Pour réduire le risque de choc électrique: Débranchez toujours l’appareil de la prise électrique avant de le nettoyer.
Sécurité mécanique
Assurez l’installation de l’unité uniquement par un technicien agréé.
Utilisez uniquement les pièces de montage d’origine fournies avec le système et n’utilisez pas d’accessoires non
recommandés par le fabricant.
Ne chargez pas l’unité de manière incorrecte: Pour le max. charge de l’unité, veuillez vous référer à la page avec
la che technique de ce manuel. Ne pas dépasser: une utilisation avec des écrans plus lourds peut entraîner
une instabilité provoquant le basculement, entraînant la mort ou des blessures graves! La fonction de réglage en
hauteur de cet appareil ne fonctionnera pas correctement si le poids dépasse la charge maximale donnée.
N’utilisez ce système de montage que pour l’usage auquel il est destiné, comme décrit dans ces instructions. Ne
vous accrochez pas à l’appareil. UNITÉ TRÈS LOURDE. Risque de blessure grave lorsque l’appareil bascule en raison
d’une mauvaise utilisation.
Gardez toujours la trajectoire de mouvement du produit libre d’obstacles.
Avant de déplacer l’unité vers le haut ou vers le bas, assurez-vous au moins une distance de sécurité de 20 cm /
7,9 pouces de toute partie de l’unité à tout autre accessoire an d’éviter les pièges de cisaillement ou les points de
serrage.
En cas d’accident, veuillez libérer le panneau de commande. Le mouvement de l’unité s’arrêtera immédiatement.
Votre unité a-t-elle un anti-collision?
En cas d’accident avec un lift avec anti-collision, il est très important de libérer le panneau de commande:
continuer à pousser entraîne une neutralisation de l’anti-collision!
Tenez également compte du fait que l’anti-collision ne fonctionne qu’après env. 1 seconde après l’activation du lift.
Veuillez lire le chapitre séparé de ce manuel sur ce sujet pour son fonctionnement exact.
Votre appareil est-il équipé de roulettes?
N’utilisez l’unité sur roulettes que sur des sols plats et stables. Déplacer l’unité uniquement sur
les planchers plats.
Risque de basculement lors des planchers inégalités, seuils de porte et similaires. UNITÉ TRÈS
LOURDE. Risque de blessure grave lorsque l’unité bascule.
Bloquer les freins des roues avant lors de l’utilisation de l’unité.
Déplacez toujours votre trolley avec l’écran en position la plus basse.
1
2

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 5
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
BELANGRIJKE VEILIGHEIDSINFORMATIE - NL
Belangrijke veiligheidsinformatie voor zowel installateur als gebruiker
Installateur:
Lees de veiligheidsinstructies, de montagevoorschriften en de rest van deze producthandleiding zorgvuldig
door voordat u met de installatie begint. Als u niet alle instructies leest, volledig begrijpt en niet opvolgt, kan
dit leiden tot ernstig persoonlijk letsel, schade aan apparatuur of het vervallen van de fabrieksgarantie! Het is
de verantwoordelijkheid van de gecerticeerde installateur om ervoor te zorgen dat alle montagesystemen /
accessoires correct worden gemonteerd en geïnstalleerd met behulp van de meegeleverde instructies.
Gebruiker:
Lees de onderstaande veiligheidsinformatie en de gebruikershandleiding (indien meegeleverd) zorgvuldig door
voordat u de in hoogte verstelbare mount of trolley gebruikt. Dit zorgt voor een storingsvrije unit en voorkomt
ongelukken.
Electrische veiligheid
Sluit het apparaat alleen aan op een correct geaard stopcontact. Zorg ervoor dat het apparaat onmiddellijk kan
worden losgekoppeld van het stopcontact.
Gebruik het apparaat alleen in droge ruimtes, bescherm het tegen water en andere vloeistoffen. Veeg het
apparaat alleen af met een droge doek.
Open de lift niet. RISICO OP ELEKTRISCHE SCHOK. Er zitten geen te onderhouden onderdelen in.
Haal de stekker uit het stopcontact in geval van een storing en bel een bevoegd technisch onderhoudsmonteur.
Zorg dat het netsnoer niet wordt overbelast of op een andere manier beschadigd. Vervang beschadigde
netsnoeren onmiddellijk door nieuwe identieke.
De stopcontactaansluitingen van het apparaat en het stopcontact moeten gemakkelijk toegankelijk zijn.
Trek de stekker uit het stopcontact voordat u het product verplaatst.
Het apparaat is niet druip- of spatwaterdicht. Plaats geen met vloeistof gevulde voorwerpen op het apparaat of
spuit er niet op.
Om het risico op elektrische schokken te verminderen: Trek altijd de stekker uit het stopcontact voordat u het
apparaat schoonmaakt.
Mechanische veiligheid
Zorg ervoor dat het apparaat alleen door een bevoegd onderhoudsmonteur wordt geïnstalleerd.
Gebruik alleen originele montagedelen die bij het systeem zijn geleverd en gebruik geen hulpstukken die niet door
de fabrikant worden aanbevolen.
Laad de unit niet verkeerd: voor de max. belasting van het apparaat, raadpleeg de pagina met het
specicatieblad in deze handleiding. Overschrijd niet: gebruik met zwaardere schermen kan leiden tot instabiliteit
en kan kantelen veroorzaken met de dood of ernstig letsel tot gevolg! De in hoogte verstelbare functie van dit
apparaat werkt niet correct als het gewicht de opgegeven maximale belasting overschrijdt.
Gebruik dit montagesysteem alleen voor het beoogde gebruik, zoals beschreven in deze instructies. Hang niet aan
het apparaat. ZEER ZWARE UNIT. Ernstig letselgevaar wanneer het apparaat omvalt door oneigenlijk gebruik.
Houd het bewegingspad van het product altijd vrij van obstakels.
Voordat u het apparaat omhoog of omlaag verplaatst, dient u te zorgen voor een veilige afstand van ten minste 20
cm van enig onderdeel van het apparaat tot andere objecten om snijgevaar of beknelling te voorkomen.
Laat het bedieningspaneel in geval van een ongeluk los. De beweging van het apparaat stopt onmiddellijk.
Heeft uw lift anti-collision?
In het geval van een ongeval met een lift met anti-collision is het van groot belang het bedieningspaneel los te
laten: blijven drukken resulteert in hetr overrulen van de anti-collision!
Houd er ook rekening mee dat de anti-collision pas in werking treedt na ca. 1 seconde nadat de lift is geactiveerd.
Lees het afzonderlijke hoofdstuk in deze handleiding over dit onderwerp voor de exacte werking.
Heeft uw apparaat wielen?
Gebruik de trolley alleen op vlakke en stabiele vloeren. Verplaats de trolley alleen op vlakke
vloeren.
Kantelgevaar bij het overschrijden van vloeroneffenheden, dorpels en dergelijke. ZEER
ZWARE UNIT. Ernstig letselgevaar wanneer het apparaat omvalt.
Vergrendel de remmen van de voorwielen wanneer u het apparaat bedient.
Verplaats uw trolley altijd met het scherm in de laagste positie.
1
2

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 6
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
A correct mounting is extremely important and this is not the responsibility of
SmartMetals Mounting Solutions. Faulty mounting may result in injury to persons or
damage to equipment. SmartMetals will not be responsible in any way if the product
has been mounted incorrectly.
Mounting ttings are not included with the product for reasons of safety, since the
properties and bearing strength of walls/ceilings are specic for each case. Suitable
mounting ttings must be selected based on the material of the wall/ceiling.
Obtain advice from a specialist in the eld or from a specialist shop concerning the
choice of mounting ttings. It is the responsibility of the installer to ensure that the
wall/ceiling can support at least four times the combined weight of the screen/
projector and bracket. The maximum load for this product is given in these mounting
instructions. The instructions for installation and use of the screen/projector must also
be followed with respect to the location and attachment of the screen/projector.
GB
Mounting regulations
WARNING
Eine korrekte Montage ist von größter Bedeutung, und SmartMetals Mounting
Solutions kann dafür keine Verantwortung übernehmen. Falsche Montage kann zu
Personen- und Sachschaden führen. SmartMetals lehnt jede Art von Verantwortung
ab, falls das Produkt falsch montiert wird.
Aus Sicherheitsgründen wird kein Montagematerial beigefügt, da Beschaffenheit
und Tragkraft von Wand bzw. Decke unterschiedlich sind. Das Material für die
Montage richtet sich nach dem Material von Wand bzw. Decke.
Bei der Wahl des geeigneten Montagematerials sollten Expertise oder Fachhandel
herangezogen werden. Der Installateur trägt die Verantwortung dafür, dass die
Wand bzw. Decke mindestens das vierfache Gesamtgewicht von Bildschirm/
Projektor plus Halterung tragen kann. Maximale Belastung für dieses Produkt steht
in dieser Montageanleitung. Bei der Montage müssen auch Installations- und
Benutzungsvorschriften für den anzubringenden Bildschirm/Projektor beachtet
werden.
DE
Montagevorschriften
WARNUNG
Le montage doit impérativement être effectué de façon correcte et ne relève pas
de la responsabilité de SmartMetals Mounting Solutions. Un mauvais montage peut
occasionner des blessures corporelles et des dommages matériels. SmartMetals
décline toute responsabilité en cas de montage incorrect de ses produits.
Pour des raisons de sécurité, aucun matériel de montage n’est livré avec les
produits, car la nature et la capacité de soutien des murs/plafonds varient. Le
matériel de montage est choisi en fonction de la composition du mur/plafond.
Pour vous aider à choisir le bon matériel, consultez un expert dans ce domaine ou
un magasin spécialisé. Il est de la responsabilité de l’installateur de veiller à ce que
le mur/plafond puisse supporter au moins quatre fois le poids total de l’écran/vidéo-
projecteur et de son support. Charge max. pour ce produit, d’après l’information
dans ce guide d’installation. Lors du montage, les instructions d’installation et
d’utilisation de l’écran/vidéo-projecteur doivent elles aussi être suivies.
FR
Règlements de montage
AVERTISSEMENT
Correcte montage is van absoluut belang en valt niet binnen de aansprakelijkheid
van SmartMetals Mounting Solutions. Onjuiste montage kan tot persoonlijk letsel
en materiële schade leiden. SmartMetals kan niet op wat voor manier dan ook
aansprakelijk worden gesteld indien dit product op onjuiste wijze is gemonteerd.
Om veiligheidsredenen wordt geen montagemateriaal bijgevoegd, gezien het
feit dat de staat en het draagvermogen van plafonds/muren individueel zijn.
Montagemateriaal kan worden gekozen al naar gelang het materiaal van plafond/
muur.
Raadpleeg een vakspecialist voor de keus van geschikt montagemateriaal. De
installateur moet vaststellen of het plafond/de muur minstens vier keer van het
gecombineerde gewicht van scherm/projector en steun kan dragen. Maximale
belasting voor dit product volgens de informatie in deze montagevoorschriften.
Voor de montage moeten ook de installatie- en gebruiksvoorschriften voor het te
monteren scherm/projector in acht worden genomen.
NL
Montage voorschriften
WAARSCHUWING
MOUNTING REGULATIONS

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 7
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
GUARANTEE TERMS AND CONDITIONS
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
1. SmartMetals Mounting Solutions guarantees that a product that SmartMetals
has determined to be defective as a result of decient manufacture or material
this will be repaired or – if necessary – replaced or you will be provided with a
replacing part (the previous always to be determined by SmartMetals), without
cost, on condition that a claim is made within the period of warranty, which is 5
years.
2. In the event of a claim being made under the terms of the warranty, the
product needs to be returned to SmartMetals accompanied by a RMA form,
which we will send on request. The freightcosts back and forth will always be
borne by the owner.
3. The guarantee provided by SmartMetals shall lapse:
• if a defect arises as the result of incorrect or inexpert assembly or installation.
• in case of improper use or any use not in accordance with the instructions.
• in case of normal wear and tear.
• if, without obtaining the written consent of SmartMetals, customer or a third
party have introduced changes to the product or have attempted to do so,
if other items have been attached to the product that should not be
attached, if products were processed or revised in some way other than was
instructed.
• if customer or a third party engaged by customer performed repairs without
the written consent of SmartMetals beforehand.
GB
Guarantee terms and conditions
1. SmartMetals Mounting Solutions garantiert, dass ein Produkt, bei dem
SmartMetals Defekte infolge von Fabrikations- oder Materialfehlern feststellt,
kostenlos repariert oder, falls notwendig, ersetzt wird, oder Ersatzteile werden
Ihnen zur Verfügung gestellt (das Vorstehende immer von SmartMetals zu
bestimmen) sofern die Reklamation innerhalb der gültigen Garantiezeit von 5
Jahren eingereicht wurde.
2. Im Falle dass Anspruch unter den Bedingungen der Garantie gemacht wird,
muss das Produkt SmartMetals durch eine RMA-Formular, die wir auf Anfrage
gerne zusenden, begleitet zurückgegeben werden. Die Frachtgebühren hin und
her werden immer vom Besitzer getragen.
3. Die Garantie von Smartmetals wird hinfällig:
• wenn ein Defekt auftritt aufgrund falscher oder unsachgemäßer Montage
oder Installation.
• im Falle einer missbräuchlichen Verwendung oder eine Verwendung nicht
den Anweisungen entsprechend.
• bei normalem Abnutzung.
• wenn, ohne die schriftliche Zustimmung von Smartmetals, Kunde oder ein
Dritter Änderungen am Produkt eingeführt haben oder versucht haben
dies zu tun, wenn andere Gegenstände am Produkt befestigt wurden, die
nicht befestigt sein sollten, wenn Produkte verarbeitet wurden oder in einigen
überarbeitet auf andere Weise als angewiesen wurde.
• wenn der Kunde oder ein Dritter von ihm beschäftigt Reparaturen ausgeführt
hat ohne die schriftliche Zustimmung von Smartmetals vorab.
DE
Garantiebedingungen
1. SmartMetals Mounting Solutions garantit que tout produit jugé défectueux
par SmartMetals du fait d’un vice de fabrication ou de matériaux, sera réparé
ou, si nécessaire, remplacé ou vous sera fourni avec une partie remplaçant (la
précédente toujours à déterminer par SmartMetals) sans coût supplémentaire,
à condition que la réclamation soit faite avant l’expiration de la période de
garantie qui est de 5 ans.
2. Dans le cas d’une réclamation faite en vertu des termes de la garantie, le
produit doit être retourné à SmartMetals accompagnée d’une forme de retour,
que nous vous enverrons sur demande. Les frais de transport aller-retour seront
toujours à la charge du propriétaire.
3. La présente garantie ne s’applique pas lorsque:
• si un défaut survient à la suite de l’assemblage ou l’installation incorrecte ou
inexpérimentée.
• en cas de mauvaise utilisation ou d’une utilisation non conforme aux
instructions.
• en cas d’usure normale.
• si, sans avoir obtenu le consentement écrit de SmartMetals, client ou un
tiers ont introduit des modications au produit ou ont tenté de le faire, si
d’autres éléments ont été apposées sur le produit qui ne devrait pas être
xé, si les produits ont été traités ou révisés d’une autre façon que ce qui
était demandé.
• si le client ou une tierce partie engagée par le client a effectué des
réparations sans le consentement écrit de SmartMetals au préalable.
FR
Conditions de garantie
1. SmartMetals Mounting Solutions garandeert dat in het geval een product
dat door SmartMetals ten gevolge van in gebreke gebleven vervaardiging
of gebrekkig materiaal als defect wordt beschouwd, deze kosteloos wordt
gerepareerd of indien noodzakelijk vervangen of u een vervangend onderdeel
toegestuurd krijgt (voorgaande te allen tijde te bepalen door SmartMetals),
onder voorwaarde dat de klacht binnen de geldende garantieperiode van 5
jaar wordt ingediend.
2. Indien er een beroep op de garantie wordt gedaan, dient het product
vergezeld van een RMA formulier, dat u op aanvraag door ons wordt
toegestuurd, aan SmartMetals te worden geretourneerd. Vrachtkosten heen en
terug komen te allen tijde ten laste van de eigenaar.
3. De garantie van SmartMetals komt te vervallen:
• indien een gebrek is ontstaan als gevolg van, of voortvloeit uit een onjuiste
c.q. onoordeelkundige montage of installatie.
• indien er sprake is van oneigenlijk gebruik of enig gebruik dat niet in
overeenstemming is met gebruiksaanwijzigingen.
• indien er sprake is van normale slijtage.
• indien er zonder schriftelijke toestemming van SmartMetals, opdrachtgever
of derden aan het product wijzigingen hebben aangebracht danwel
hebben getracht aan te brengen, daaraan andere zaken werden bevestigd
die daaraan niet bevestigd dienen te worden, indien deze werden ver- of
bewerkt op een andere dan de voorgeschreven wijze.
• indien opdrachtgever of een door hem ingeschakelde derde een reparatie
heeft verricht zonder voorafgaande schriftelijke toestemming van
SmartMetals.
NL
Garantievoorwaarden
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 8
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
DECLARATION OF CONFORMITY
GB Declaration of conformity
Manufacturer:
SmartMetals Mounting Solutions BV
Vlietskade 8016
4241 WS ARKEL
THE NETHERLANDS
hereby declares that:
Floor lift 062.7270, 062.7275, 062.7290, 062.7295
are compliant to the following directives:
Machinery Directive 2006/42/EG
EMC Directive 2014/30/EU
References to the relevant harmonised standards used, or references to the specications in
relation to which conformity is declared:
EN IEC 60204-1: 2016: Safety of machines - Electrical equipment of machines - Part 1: General
Requirements.
EN ISO14120: 2015: Safety of machines - Guards - General requirements for the design and
construction of xed and movable guards.
EN IEC 60335-1: 2012: Household and similar electrical appliances - Safety - Part 1: General
requirements
EN 614-1: 2006 + A1: 2009: Machine safety - Ergonomic design principles - Part 1: Terminology
and general principles
Arkel, 30 September 2015
Martijn Kleijweg
Quality & Product manager
DE Konformitätserklärung
Hersteller:
SmartMetals Mounting Solutions BV
Vlietskade 8016
4241 WS ARKEL
DIE NIEDERLANDE
erklärt hiermit daß:
Bodenlift 062.7270, 062.7275, 062.7290, 062.7295
sind konform mit den folgenden Richtlinien:
Maschinenrichtlinie 2006/42/EG
EMV-Richtlinie 2014/30/EU
Bezugnahme auf die verwendeten einschlägigen harmonisierten Normen oder Bezugnahme
auf Spezikationen, für die die Konformität erklärt wird:
EN IEC 60204-1: 2016: Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil
1: Allgemeine Anforderungen.
EN ISO14120: 2015: Sicherheit von Maschinen - Schutzeinrichtungen - Allgemeine
Anforderungen an Gestaltung und Bau von festen und beweglichen trennenden
Schutzeinrichtungen.
EN IEC 60335-1: 2012: Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche
Zwecke - Teil 1: Allgemeine Anforderungen
EN 614-1: 2006 + A1: 2009: Sicherheit von Machinen - Ergonomische Gestaltungsgrundsätze -
Teil 1: Begriffe und allgemeine Leitsätze
Arkel, 30. September 2015
Martijn Kleijweg
Quality & Product manager
FR Déclaration of conformité
Fabricant:
SmartMetals Mounting Solutions BV
Vlietskade 8016
4241 WS ARKEL
LES PAYS-BAS
déclare que:
Lift au sol 062.7270, 062.7275, 062.7290, 062.7295
sont conformes aux directives suivantes:
Directive Machines 2006/42/EG
Directive CEM 2014/30/EU
Références aux normes harmonisées pertinentes utilisées ou références aux spécications par
rapport auxquelles la conformité est déclarée:
EN IEC 60204-1: 2016: Sécurité des machines - Équipement électrique des machines - Partie 1:
Exigences générales.
EN ISO14120: 2015: Sécurité des machines - Protecteurs - Prescriptions générales pour la
conception et la construction des protecteurs xes et mobiles.
EN IEC 60335-1: 2012: Appareils électrodomestiques et analogues - Sécurité - Partie 1:
Prescriptions générales
EN 614-1: 2006 + A1: 2009: Sécurité des machines - Principes ergonomique de conception -
Partie 1: Terminologie et principes généraux
Arkel, 30 septembre 2015
Martijn Kleijweg
Quality & Product manager
NL Conformiteitsverklaring
Fabrikant:
SmartMetals Mounting Solutions BV
Vlietskade 8016
4241 WS ARKEL
NEDERLAND
verklaart hierbij dat:
Vloerlift 062.7270, 062.7275, 062.7290, 062.7295
voldoen aan de volgende richtlijnen:
Machinerichtlijn 2006/42/EG
EMC-richtlijn 2014/30/EU
Verwijzingen naar de toegepaste relevante geharmoniseerde normen of van de
specicaties waarop de conformiteitsverklaring betrekking heeft:
EN IEC 60204-1: 2016: Veiligheid van machines - Elektrische uitrusting van machines - Deel 1:
Algemene Eisen.
EN ISO14120: 2015: Veiligheid van machines - Afschermingen - Algemene eisen voor het
ontwerp en de constructie van vaste en beweegbare afschermingen.
EN IEC 60335-1:2012: Huishoudelijke en soortgelijke elektrische toestellen - Veiligheid - Deel 1:
Algemene eisen
EN 614-1:2006+A1:2009: Veiligheid van machines - Ergonomische ontwerpprincipes - Deel 1:
Terminologie en algemene principes
Arkel, 30 September 2015
Martijn Kleijweg
Quality & Product manager

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 9
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
MOUNTING INSTRUCTIONS
1
A
B
C
a
DG 80x35 (4x)
a
Tighten with force!
English
1. Fasten the lifting column (A)
on the wheel frame(B) in such
a way, that the position of the
lifting column cable (C)
corresponds as shown in the
figure.
Nederlands
1. Bevestig de hefkolom (A)
zodanig op het wielframe (B)
dat de positie van de
hefkolomkabel (C)
overeenkomt zoals
weergegeven in de afbeelding.
C
D
B
A
052.7288
NOW INCLUDED:
C
D
B
A
052.7288
Expansion set for VESA > 600x400
mounting instructions -> page 12

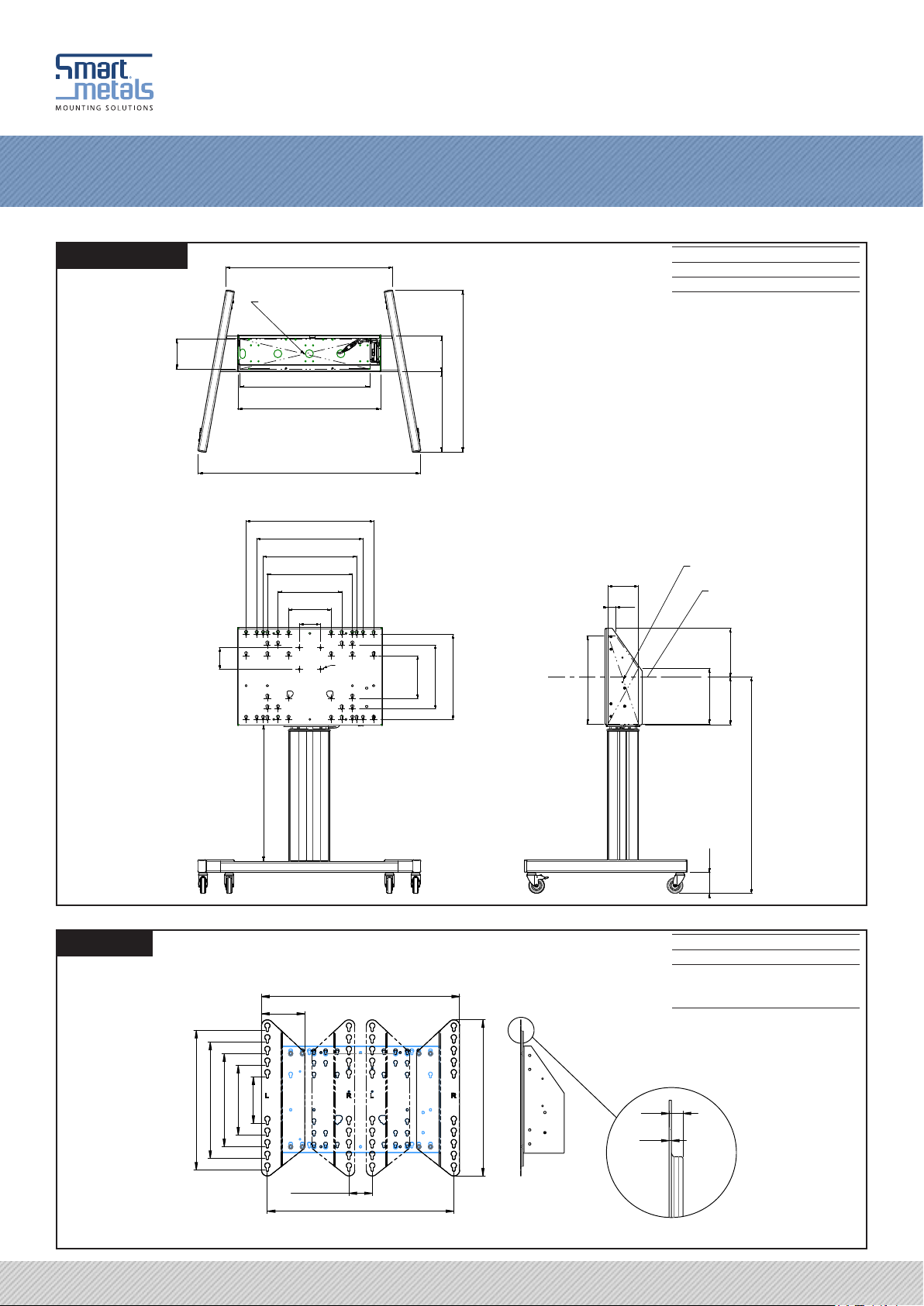

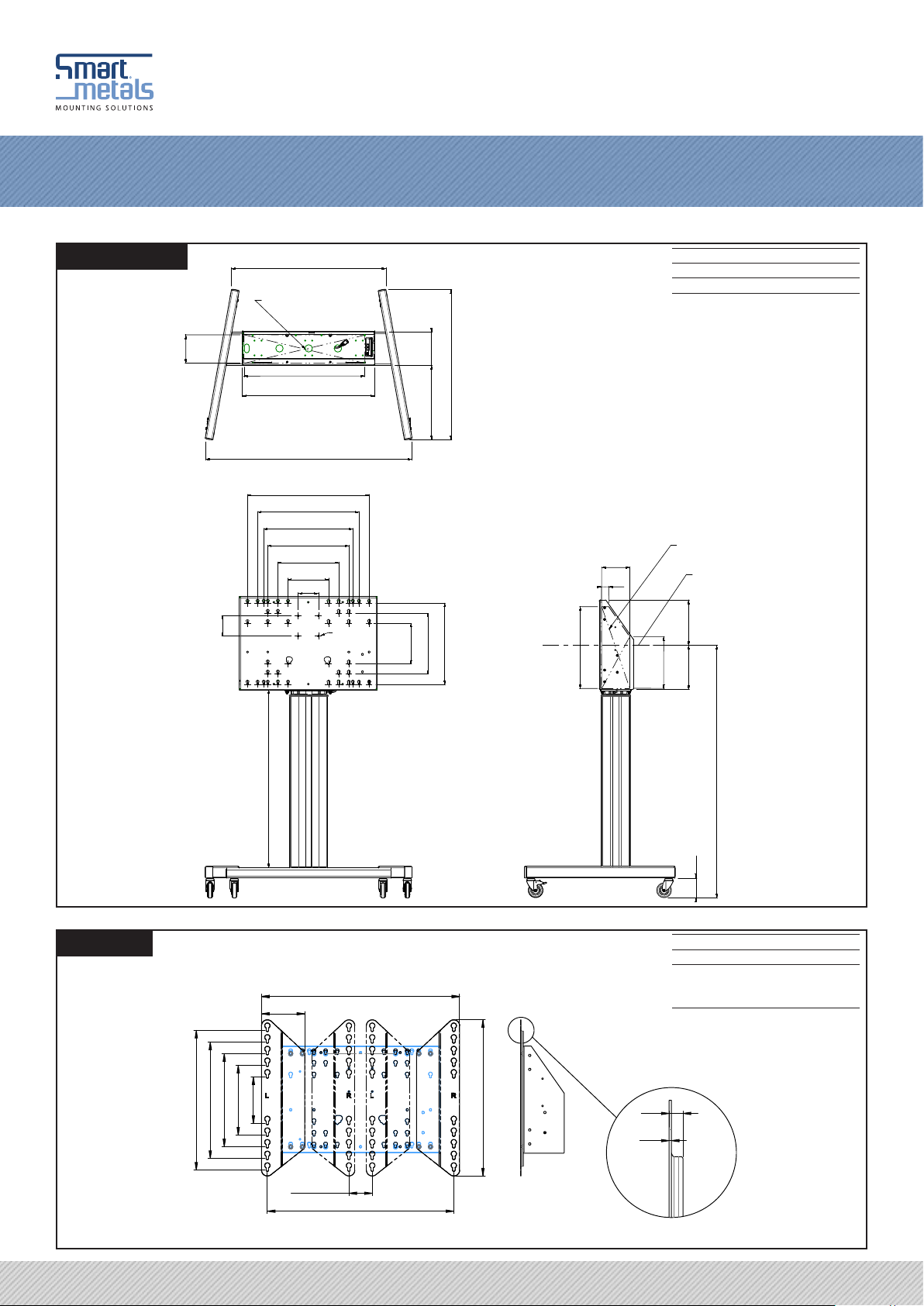

technical specs -> page 14/15
English
2. Mount the stand head (D)(part for
mounting the display) on the lifting column.
Run lifting column cable (C) through the
cable transit in the stand head. Attach
cable (C) to the supplied motor cable (E)
and connect it with entrance 1 of the
control box.
Nederlands
2. Monteer de statiefkop (D) (onderdeel
t.b.v. montage van het scherm) op de
hefkolom. Voer de hefkolomkabel (C) via
de doorvoer in de statiefkop naar boven.
Verbind kabel (C) met de bijgeleverde
motorkabel (E) en sluit deze aan op ingang
1 van de controlbox (F).
2
C
E
F
F
G
H
b
c
c
d
DM8x25 (4x)
b
M8 (8x)
c
M8 (4x)
d
English
3. Fasten two M8 x 16 bolts in the two
upper holes at the back side of the display.
Keep enough distance between the bolt’s
head and the back side of the display
for the following step.
Nederlands
3. Draai twee M8 x 16 bouten in de twee
bovenste gaten aan de achterzijde van
het scherm. Houd voldoende ruimte over
tussen de boutkop en de achterzijde van
het scherm t.b.v. de volgende stap.
3
e
M8x16 (2x)
e
2
2
for VESA > 600x400
see page 12

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 10
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
MOUNTING INSTRUCTIONS
English

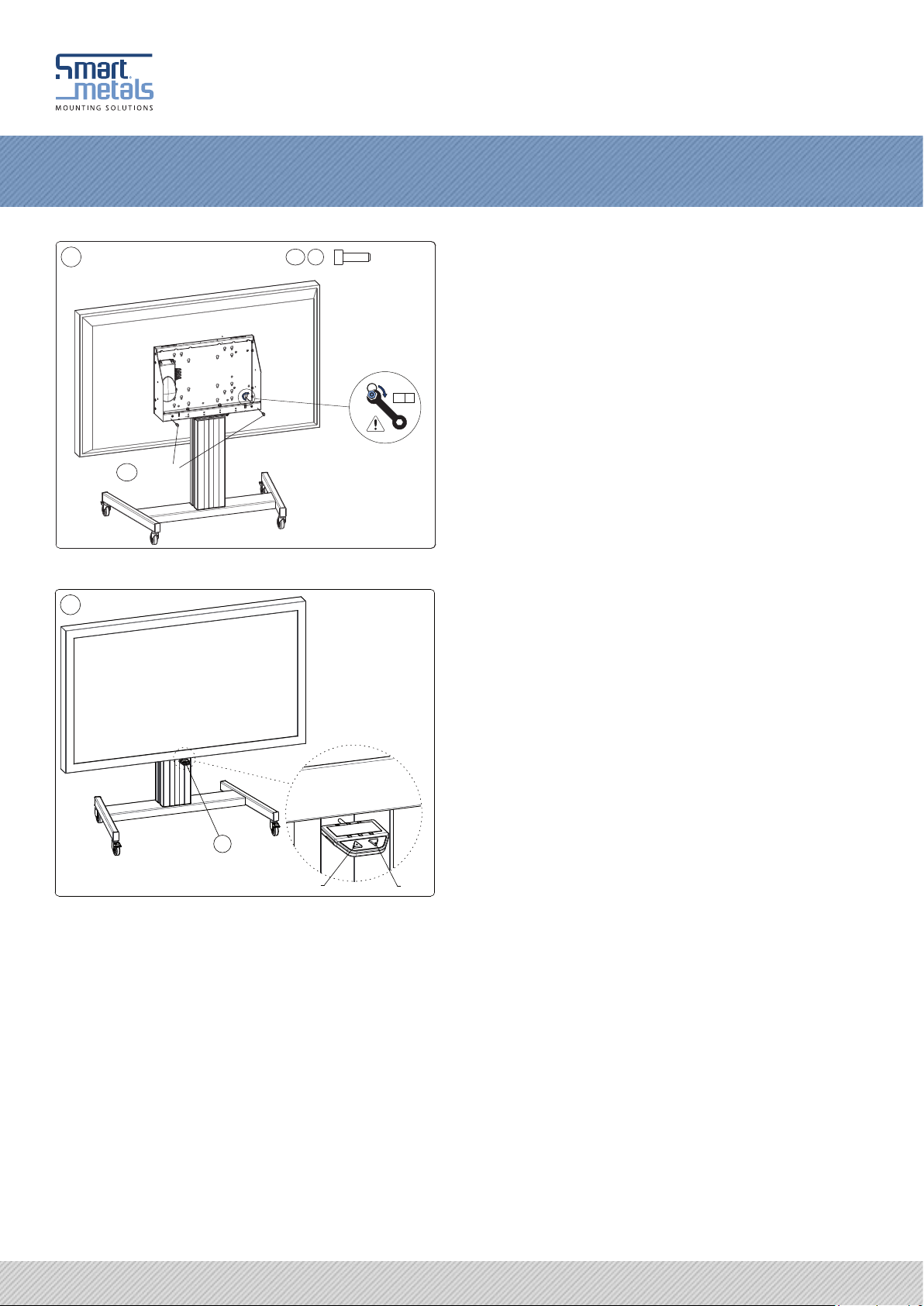

4. Hang the display in the head by sticking
the bolts in the keyholes and lowering
them. Fasten the display according its
VESA pattern, by mounting the remaining
two bolts in the display via the back side
of the head. Following fasten all bolts in
the display.
Nederlands
4. Hang het scherm aan de kop door de
gemonteerde boutkoppen door de
slotgaten te steken en te laten zakken.
Fixeer het scherm conform het VESA
patroon, door de overige twee bouten
via de achterzijde van de kop in het
scherm te monteren. Vervolgens alle
vier bouten in het scherm aandraaien.
4
f
M8x16 (2x)
f
f
f
Fix 4x
English
5. Determine the preferred position of the
control panel (G), at for example the
bottom side of the display. Make sure that
the panel location is free from dust and
grease. Peel the upper layer from the
double-sided tape and press the control
panel firmly to the display. After 24H the
fastening of the tape is optimal, until that
time burden as little as possible. Connect
the cable of the control panel via one of
the cable transits with the control box.
Following connect the power cable (H)
with the wall socket (230V). Look at
schematic image of step 4 for more
information.
Nederlands
5. Bepaal de gewenste positie van het
bedieningspaneel (E), bij voorbeeld aan
de onderzijde van het scherm. Zorg er
voor dat de gewenste positie stof en
vetvrij is. Pel vervolgens de bovenste
laag van de dubbelzijdige tape af en
druk het bedieningspaneel stevig aan.
Na vierentwintig uur is de hechting van
de tape optimaal, tot die tijd zo min
mogelijk belasten! Sluit tevens het kabeltje
van het bedieningspaneel via een van de
doorvoeren (kabels) op de controlbox
aan en sluit de netstroom kabel (H) aan
op een wandcontactdoos (230V).
Zie ook de schematische weergave bij
stap 2.
5
E
up down

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 11
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
MOUNTING INSTRUCTIONS
English

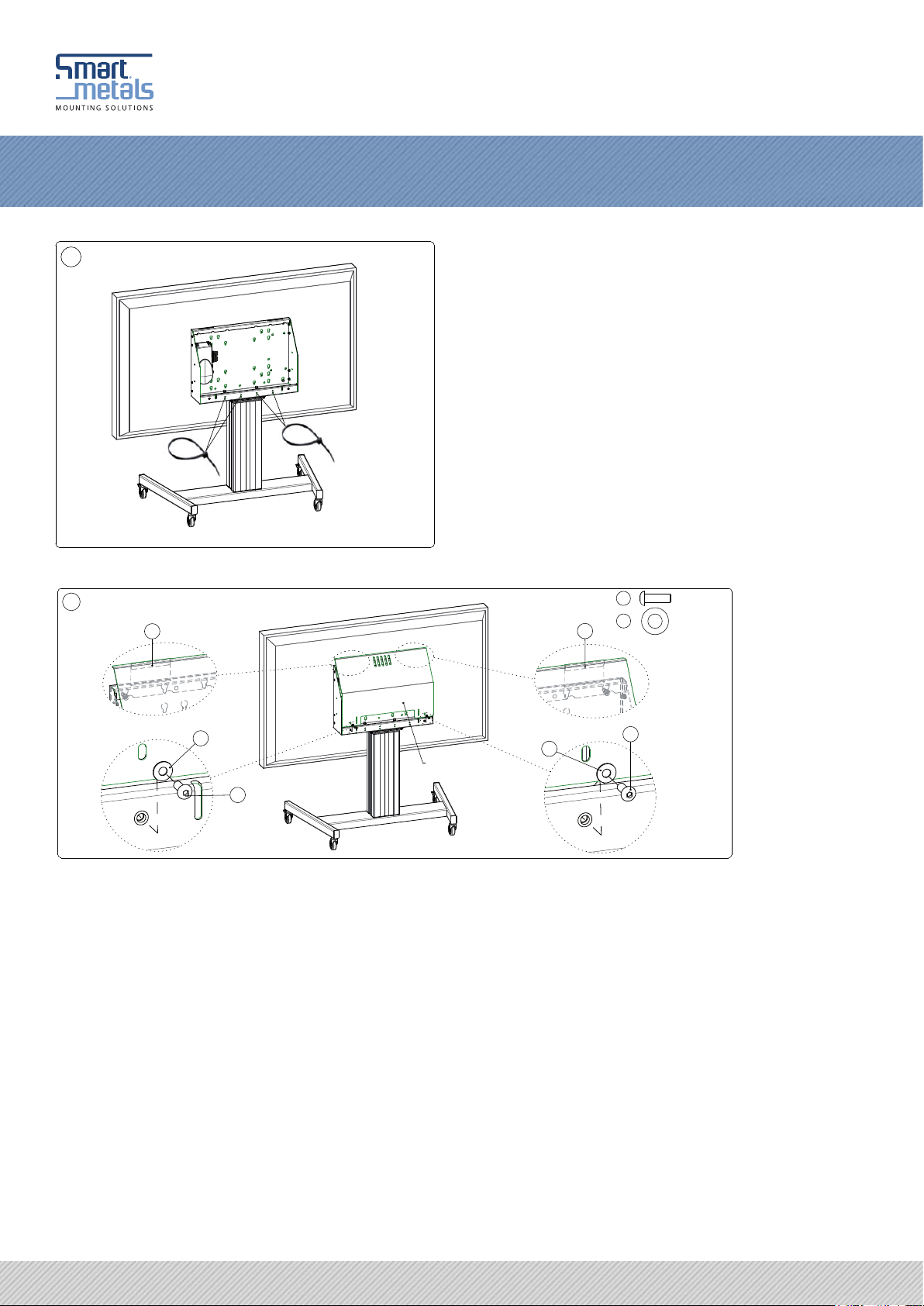

6. Bundle the cables of the display, the
motor cable, power cable and the control
panel cable according to your own
preferences, at the back side of the head
with Tie Wraps.
Please note: unit must be in lowest position
when moved.
Nederlands
6. Bundel de bekabeling van het scherm,
motorkabel, netstroom kabel en het
kabeltje van het bedieningspaneel naar
eigen inzicht, aan de achterzijde van kop
met Tie Wraps. Verplaats de lift alleen in
de laagste positie!
6
English
Optional
7. Position the lockable lid as shown and make sure the lips (I), on top of the lockable lid, fit into
the two slots of the stand head. Fasten the lockable lid with the provided mounting material.
Nederlands
Optioneel
7. Positioneer de afsluitkap zoals weergegeven en zorg er voor dat de lipjes (I), aan de bovenzijde
van de afsluitkap, in de twee sleuven van de statiefkop komen. Zet de afsluitkap vervolgens vast
met meegeleverde montage materiaal.
7Optional / Optioneel
063.7260
g
h
g
h
II
M6x16 (2x)
g
M6 (2x)
h

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 12
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl

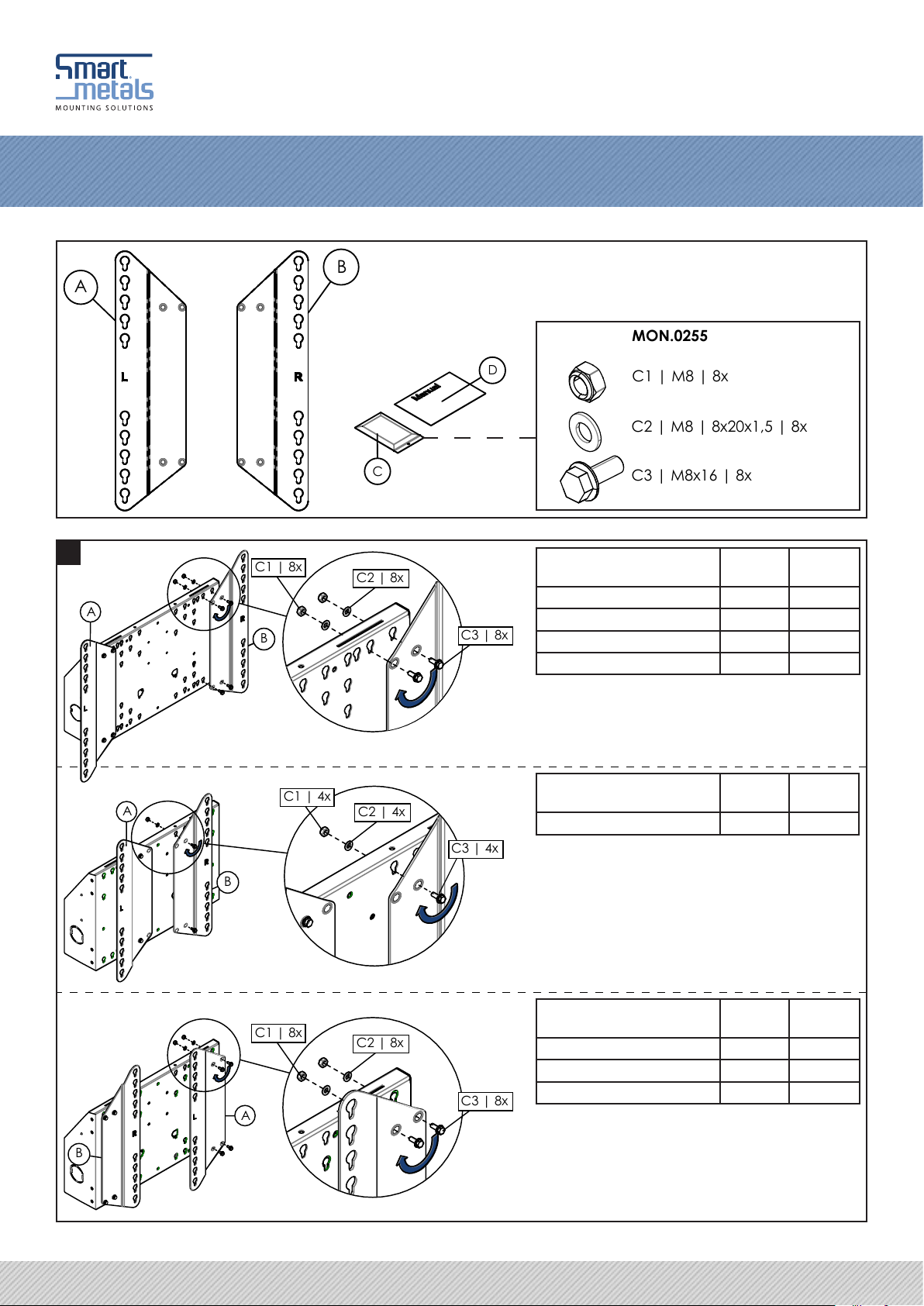

MOUNTING INSTRUCTIONS
C
D
B
A
A
C1 | 8x
C2 | 8x
C3 | 8x
B
B
A
B
C1 | 4x
C2 | 4x
C3 | 4x
A
B
C1 | 8x
C2 | 8x
B
A
C3 | 8x
1
C1 | M8 | 8x
C2 | M8 | 8x20x1,5 | 8x
C3 | M8x16 | 8x
MON.0255
VESA Fixate to
position
Fixate to
position
800 x 600/500/400/300/200 VESA 600 VESA 500
700 x 600/500/400/300/200 VESA 500 VESA 400
600 x 600/500/400/300/200 VESA 400 VESA 300
500 x 600/500/400/300/200 VESA 300 VESA 200
VESA Fixate to
position
Fixate to
position
400 x 600/500/400/300/200 VESA 200 -
VESA Fixate to
position
Fixate to
position
300 x 600/500/400/300/200 VESA 500 VESA 600
200 x 600/500/400/300/200 VESA 400 VESA 500
100 x 600/500/400/300/200 VESA 300 VESA 400

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 13
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
USER MANUAL
Do not place objects
under the lift system
DE Achtung! Risiko des Zerquetschens
DK Forsigtig! Fare for knusning
ES ¡Precaución! Peligro de aplastamiento
FI Varoitus! Puristumisvaara
FR Attention! Risque d'écrasement
GB Caution! Risk of crushing
IT Attenzione! Rischio di schiacciamento
NL Voorzichtig! Beknellingsgevaar
PL Uwaga! Ryzyko przygniecenia
SE Varning! Klämrisk
230V max 10A
Lift up
Lift down
Children older than six years,
may use the product only
onder supervision of an adult
2
3
1

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 14
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
USER MANUAL
Max 5.0 Deg
- Disconnect the mains plug
before moving the lift system!
- Always stay above mobile lift
system when moving down
slope!
- Make sure the display is in
lowest position!
- Do not raise the display with
the lift system on a slope!
- Do not pull down slope!
- Always stay above mobile lift
system when moving down
slope!
- Make sure the display is in
lowest position!
- Do not raise the display with
the lift system on a slope!
Max 120 Kg
4

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 15
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
INSTRUCTIONS RESET CONTROLBOX
GB
DE
FR
NL
- Check the connection from the remote
to the controlbox
- Überprüfen Sie die Verbindung von der
Fernbedienung zur Controlbox
- Vérifiez la connexion de la télécommande
au boîtier de commande
- Controleer de verbinding van de
afstandsbediening naar de controlbox
GB
DE
FR
NL
- Check the connection from
the power plug to the controlbox
- Überprüfen Sie die Verbindung vom
Netzstecker zur Controlbox
- Vérifiez la connexion de la prise
d’alimentationau boîtier de commande
- Controleer de verbinding van de
stekker naar de controlbox
GB
DE
FR
NL
- Connect the power plug
- Schließen Sie den Netzstecker an
- Brancher la fiche d'alimentation
- Sluit de stekker aan
GB
DE
FR
NL
- Move to lowest position
- Beweg zur untersten Position
- Déplacer vers la position la plus basse
- Ga naar de laagste positie
GB
DE
FR
NL
- Release the down button
- Lassen Sie die Abwärtstaste los
- Relâchez le bouton bas
- Laat de omlaagknop los
30s
GB
DE
FR
NL
- Push the down button for 30 sec
- Drücken Sie die Abwärtstaste 30 Sekunden lang
- Appuyez sur le bouton bas pendant 30 secondes
- Druk 30 seconden op de omlaagknop
1 2
3 4
5 6

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 16
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
SPECIFICATION SHEET
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
062.7270/75
620
145
420
37
265
145
794
1058
772
383 170
680
232.5
227.5
1030.5 - 1530.5
stroke = 500mm
100
650
Product: Floor lift on wheels for (touch-) flatscreens A4
Product code: 062-7270 Maximum load: 120 kg Netto weight: 40 kg Rev.: D units: mm
max free space
max free space
centre of screen
SmartMetals
Mounting Solutions BV
Vlietskade 8016
4241 WS Arkel
The Netherlands
www.smartmetals.nl
200
400
300
440
500
600
100
200 300 400
100
M4 (4x)
Included
052.7288
Expansion set for lift bracket
up to max. VESA 800x600
Net weight 40 kg
Gross weight 47 kg
Max. load 120 kg
2
12
100 (MIN)
800 (MAX)
600 500 400 300 200
670
850850
185
Net weight 3.46 kg
Gross weight 4.04 kg
Max. load 200.00 kg
Exception VESA 400x600/500:
Max. load 140.00 kg
052.7288

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 17
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
SPECIFICATION SHEET
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
5
4
1
620
37
145
02
4
56
2
1058
915
1295.510 - 1890.5
stroke=600mm
772
170383
680
227.5 232.5
794
100
Product: Floor lift XL on wheels for (touch-)flatscreens A4
Product code: 062-7290 Maximum load: 120 kg Netto weight: 52 kg Rev.: D units: mm
max free space
max free space
centre of screen
SmartMetals
Mounting Solutions BV
Vlietskade 8016
4241 WS Arkel
The Netherlands
www.smartmetals.nl
200
400
300
440
500
600
100
200 300 400
100
M4 (4x)
Included
052.7288
Expansion set for lift bracket
up to max. VESA 800x600
Net weight 52 kg
Gross weight 59 kg
Max. load 120 kg
95
062.7290/95
2
12
100 (MIN)
800 (MAX)
600 500 400 300 200
670
850850
185
Net weight 3.46 kg
Gross weight 4.04 kg
Max. load 200.00 kg
Exception VESA 400x600/500:
Max. load 140.00 kg
052.7288

062.7270/75/90/95 Floor lift (XL) on wheels for touch screen 86 inch, 120 kg
Page 18
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
WIRING DIAGRAM
SmartMetals Mounting Solutions B.V. • Vlietskade 8016 • 4241 WS ARKEL• The Netherlands
T+31 (0)88 70 60 100 • E[email protected] • W www.smartmetals.nl
Cable wire color
Blue + Green
Blue + Red
White + Green
White + Red
Orange + Green
Orange + Red
Function
Reference 1 Up
Reference 1 Down
Reference 2 Up
Reference 2 Down
Reference 3 Up
Reference 3 Down
RJ45 8 Pin plug no.
RJ45 Pin 4 + 5
RJ45 Pin 4 + 8
RJ45 Pin 3 + 5
RJ45 Pin 3 + 8
RJ45 Pin 2 + 5
RJ45 Pin 2 + 8
RJ45
8 PINS CONTROL CABLE
Grey
Orange
White
Blue
Green
Yellow
Violet
Red
1
2
3
4
5
6
7
8
L = 1700 mm +/- 70 mm
70+/-20 150+/-20 70+/-20
