Smooth Fitness 7858-699 User manual

Assembly Manual Cross-Trainer Ergometer
Art.-No. 7858-699
Environmentaly friendly: printed on 100% recycled paper
USA
E
Assembly must be carried out by an adult!

Assembly Instructions
2
For Your Safety
■Only use the Cross-Trainer for its intended purpose, i.e. for the
physical training of adult persons.
■Any other use is inadmissible and may be dangerous. The
manufacturer cannot be made liable for damage caused by a
use that does not correspond with the intended purpose.
■You train with an equipment that has been designed in accor-
dance with the latest state of the art regarding safety. Possible
danger spots that may cause injuries have been avoided and
safeguarded as well as possible.
■The unit requires a power supply of 110 V/60 Hz. It should be
connected only to a safety socket with a single 10-A fuse. Be-
fore commissioning the appliance pay attention to the fact that
the correct plug-in power supply unit (observe marking) has
been connected properly. Do not under any circumstances car-
ry out electrical repairs or alterations yourself. Always ensure
that such work is done by a properly qualified electrician.
■ Important: disconnect the apparatus from the mains before
doing repair, maintenance or cleaning work.
■ The equipment must be set up on firm even ground. Ensure that
the power cable is not pinched and that no-one can trip over it.
■Improper repairs and design changes (disassembly of original
parts, installation of inadmissible parts, etc.) may cause haz-
ards for the user. Do not under any circumstances carry out
electrical repairs or alterations yourself. Always ensure that
such work is done by a properly qualified electrician.
■When the unit is not in use, unplug it from the power
supply.
■Never allow liquid of any kind to enter the interior of the unit.
■Defective parts may impair your safety and the service life of
your equipment. Therefore, please exchange defective or worn
parts immediately.
■Always observe the general safety rules and precautions
for working with electrical equipment.
■If you have any doubt or any queries, please contact your spe-
cialised dealer.
■If you train regularly and intensively, please check all equip-
ment parts – in particular bolts and nuts – every 1 to 2 months.
This is particularly true for the attachment of grip strap and run-
ning plate.
■Inform present persons (especially children) about possible
hazards during your exercises.
■Prior to taking up training, have your family doctor check
whether your state of health is sufficient to train with this equip-
ment. The medical findings should be the basis for the build-up
or your training program. Wrong or excessive training may
lead to damage to your health.
■By all means observe the information about the organisation of
training in the training instructions
■Our products are subject to a constant innovative quality assu-
rance. We reserve the right to perform technical changes re-
sulting therefrom.
Please, thoroughly read these instructions prior to assembly and first use. You will get important information about your
safety as well as the use and maintenance of your Cross-Trainer. Keep these instructions for reference and/or for main-
tenance work or spare parts orders.

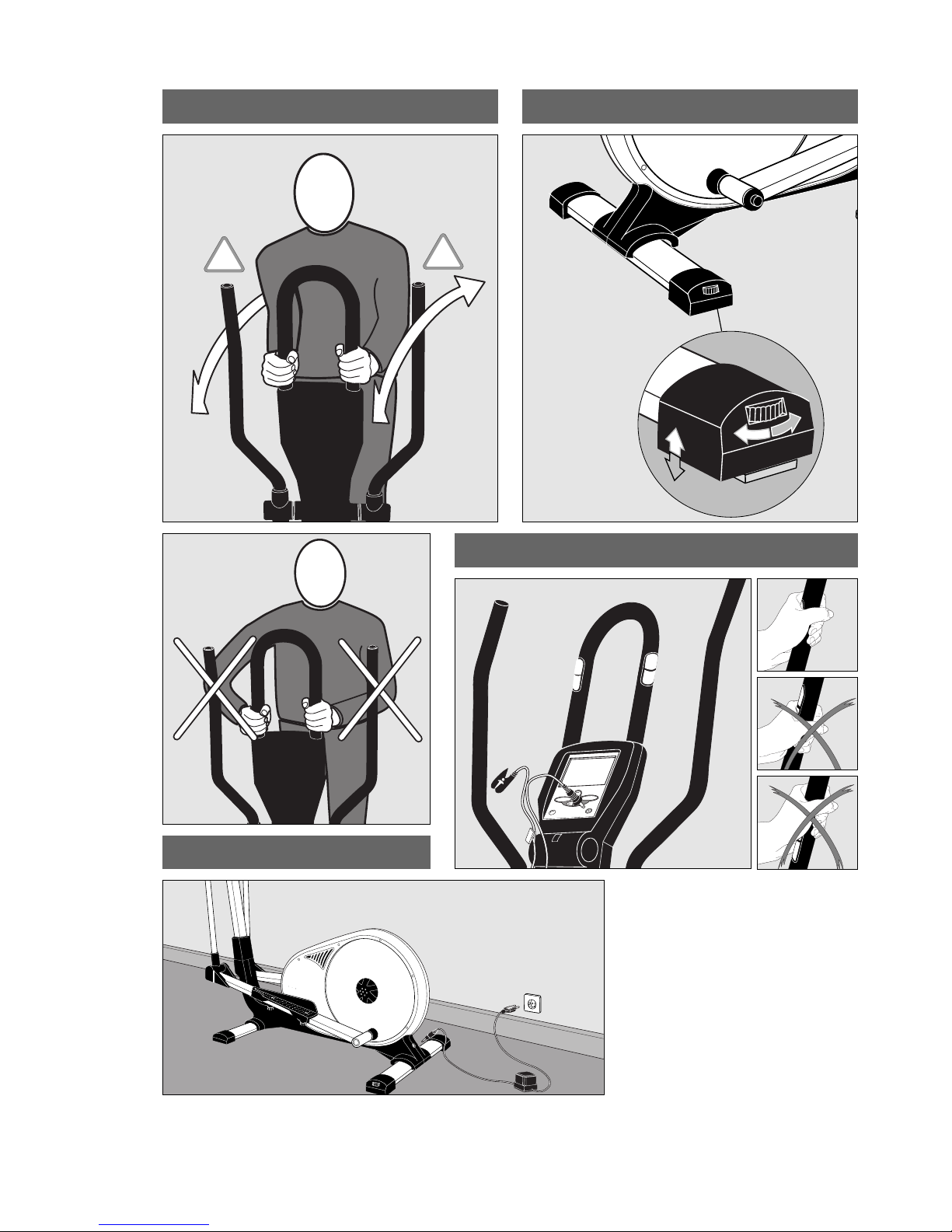

Handling the equipment
■Before using the equipment for exercise, check carefully to en-
sure that it has been correctly assembled.
■It is not recommended to use or store the apparatus in a damp
room as this may cause it to rust.
■The Cross-Trainer is designed for use by adults and children
should not be allowed to play with it. Children at play behave
unpredictably and dangerous situations may occur for which
the manufacturer cannot be held liable. If, in spite of this, chil-
dren are allowed to use the equipment, ensure that they are in-
structed in its proper use and supervised accordingly.
■The Cross-Trainer conforms to the safetyrequest of part H of the
DIN norm EN 957. The Cross-Trainer works independent of
revolutions per minute.
■On principle, the equipment does not require any special
maintenance. All bearings have a lifetime lubrication or are
maintenance-free.
■For cleaning and caring by no means use aggressive or cor-
roding agents but environmentally beneficial ones.
■The Cross-Trainer possesses a magnetic brake system which is
maintenance-free and does not require any adjustment.
■ Please keep original packaging of this article, so that it may be
used for transport at a later date, if necessary.
Instructions for Assembly

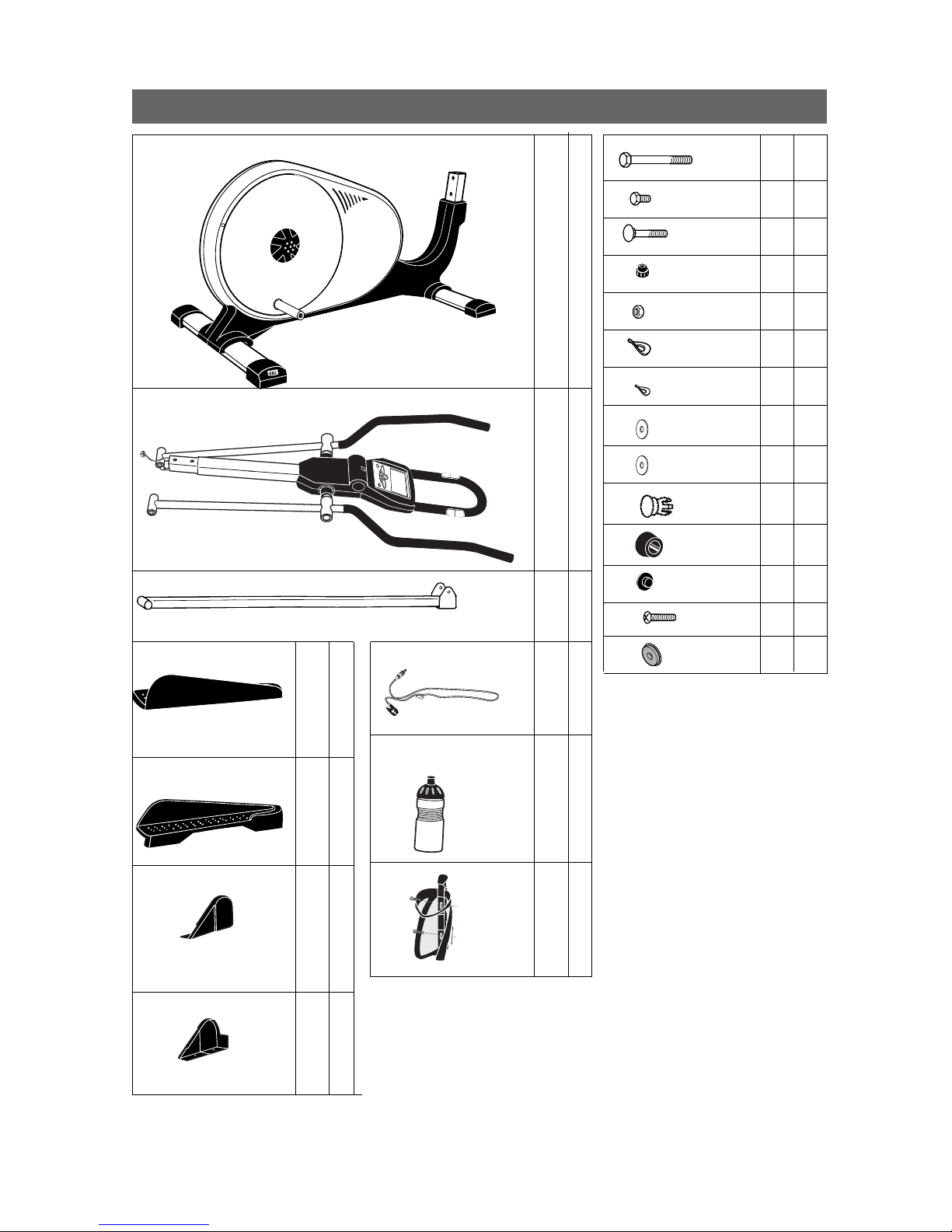

■Ensure that you have received all the parts required ( see check
list ) and that they are undamaged. Should you have any cause
for complaint, please contact your Kettler dealer.

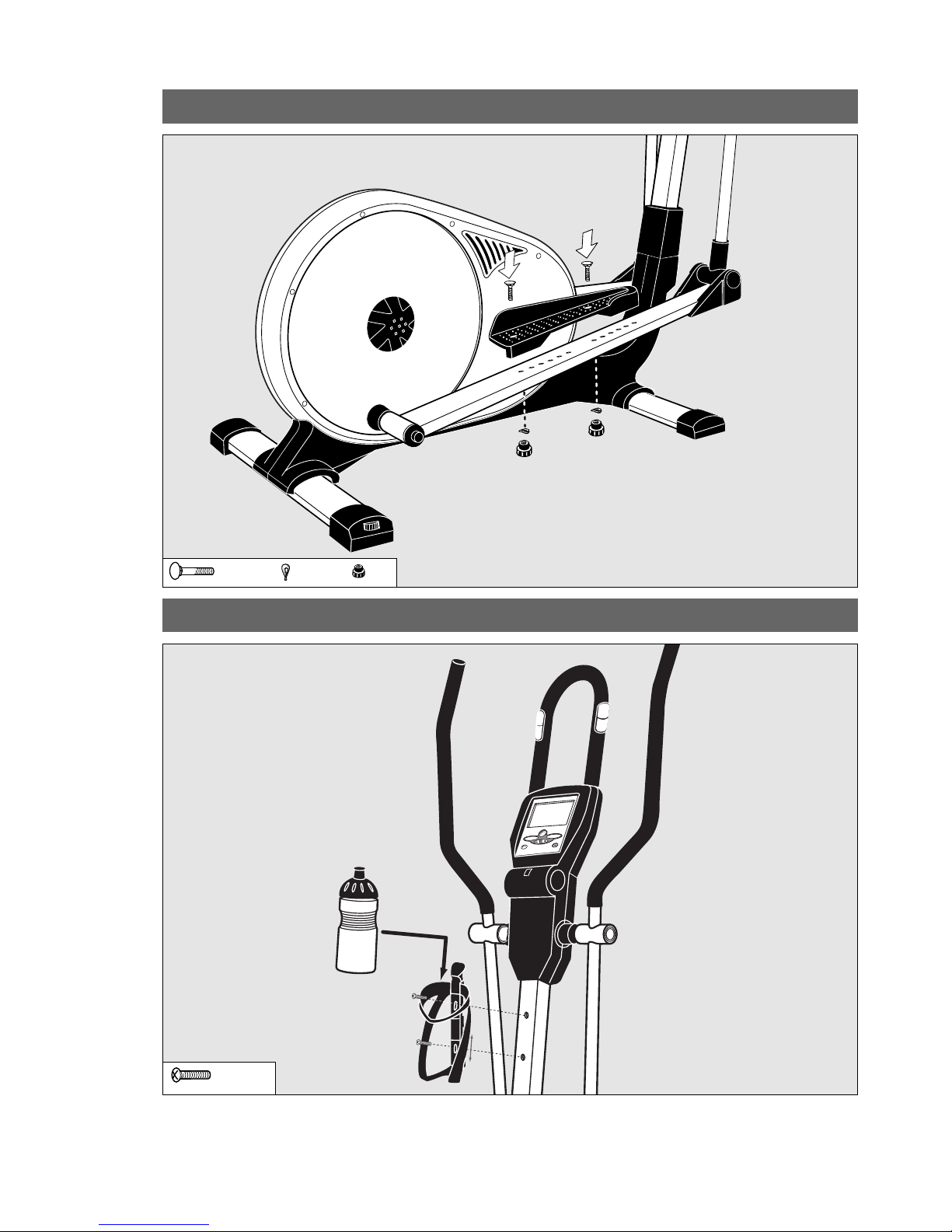

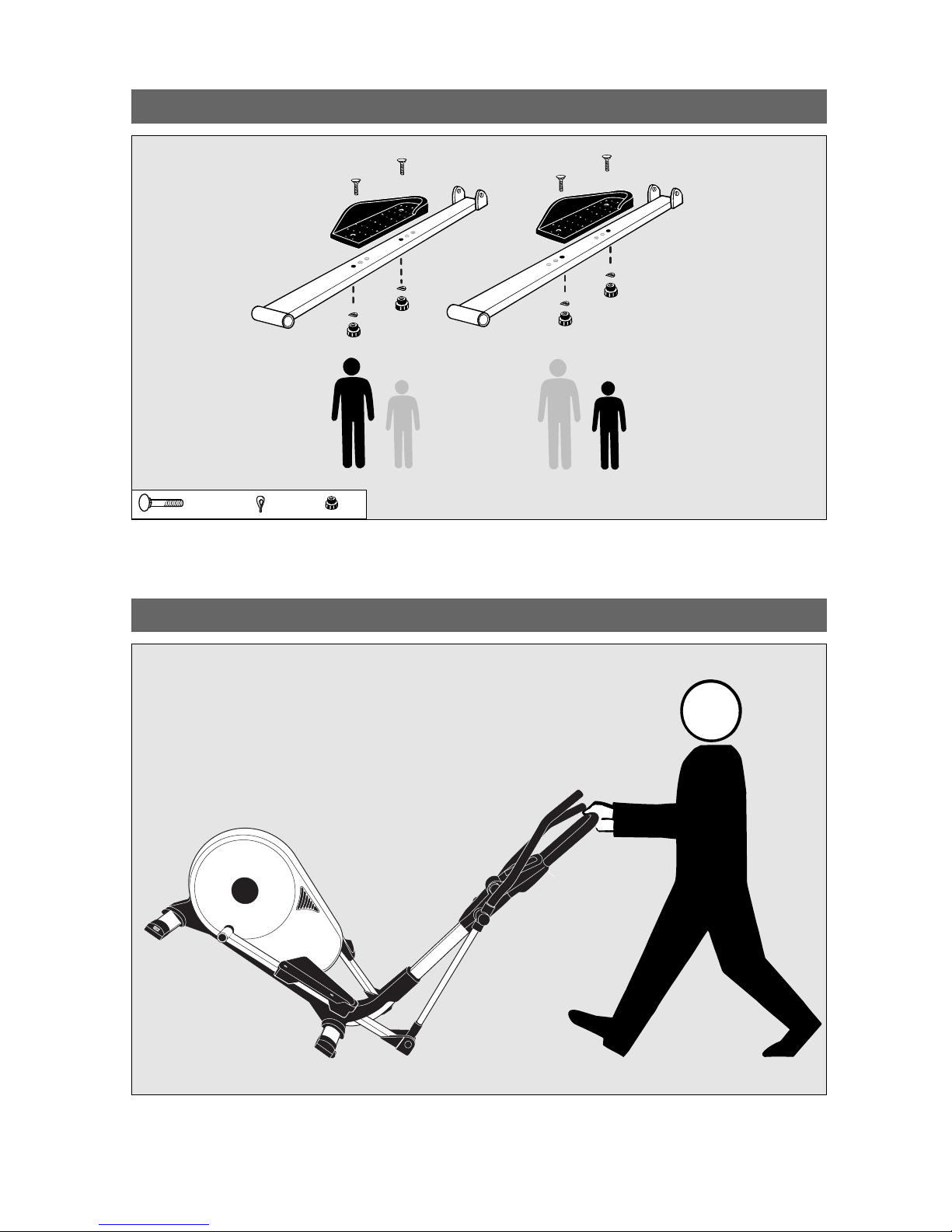

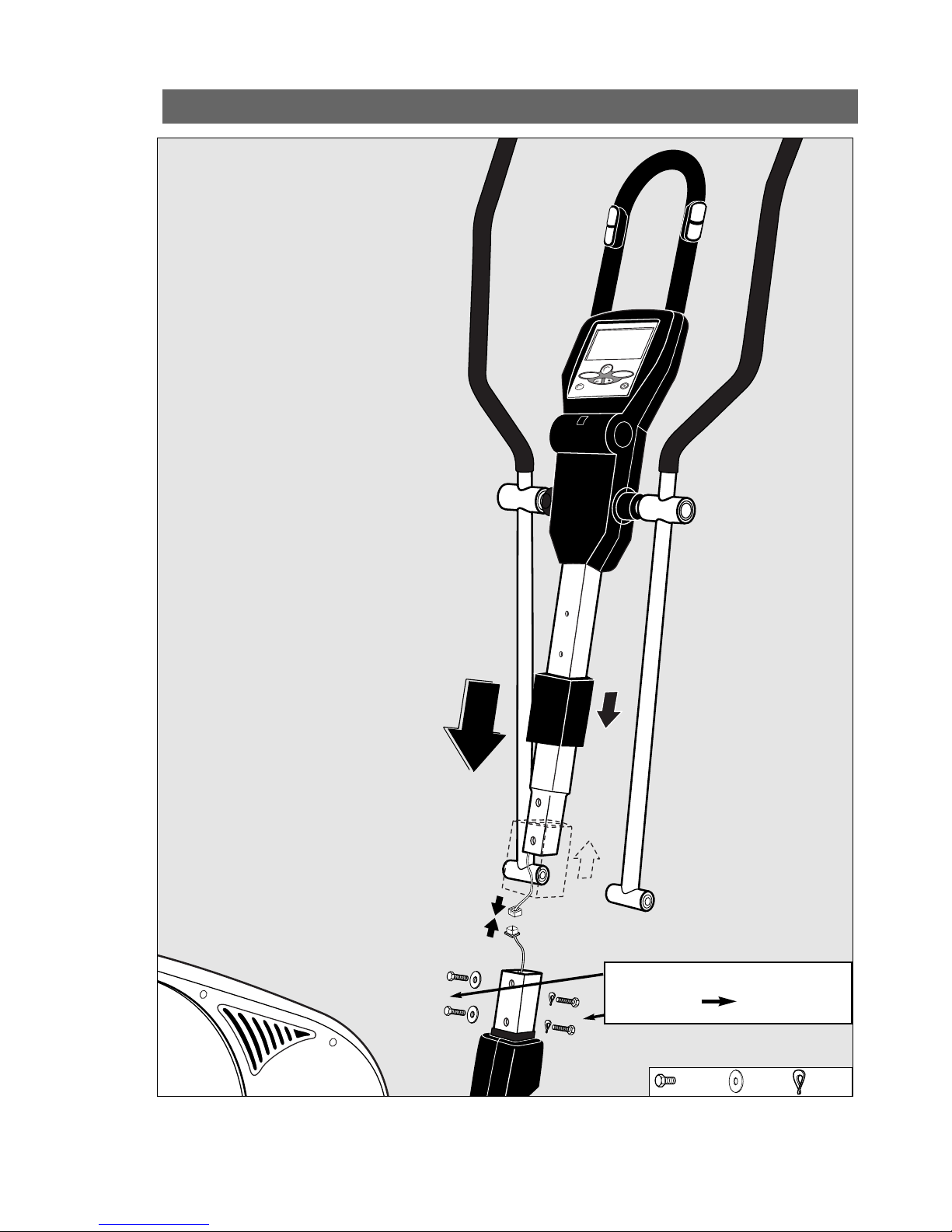

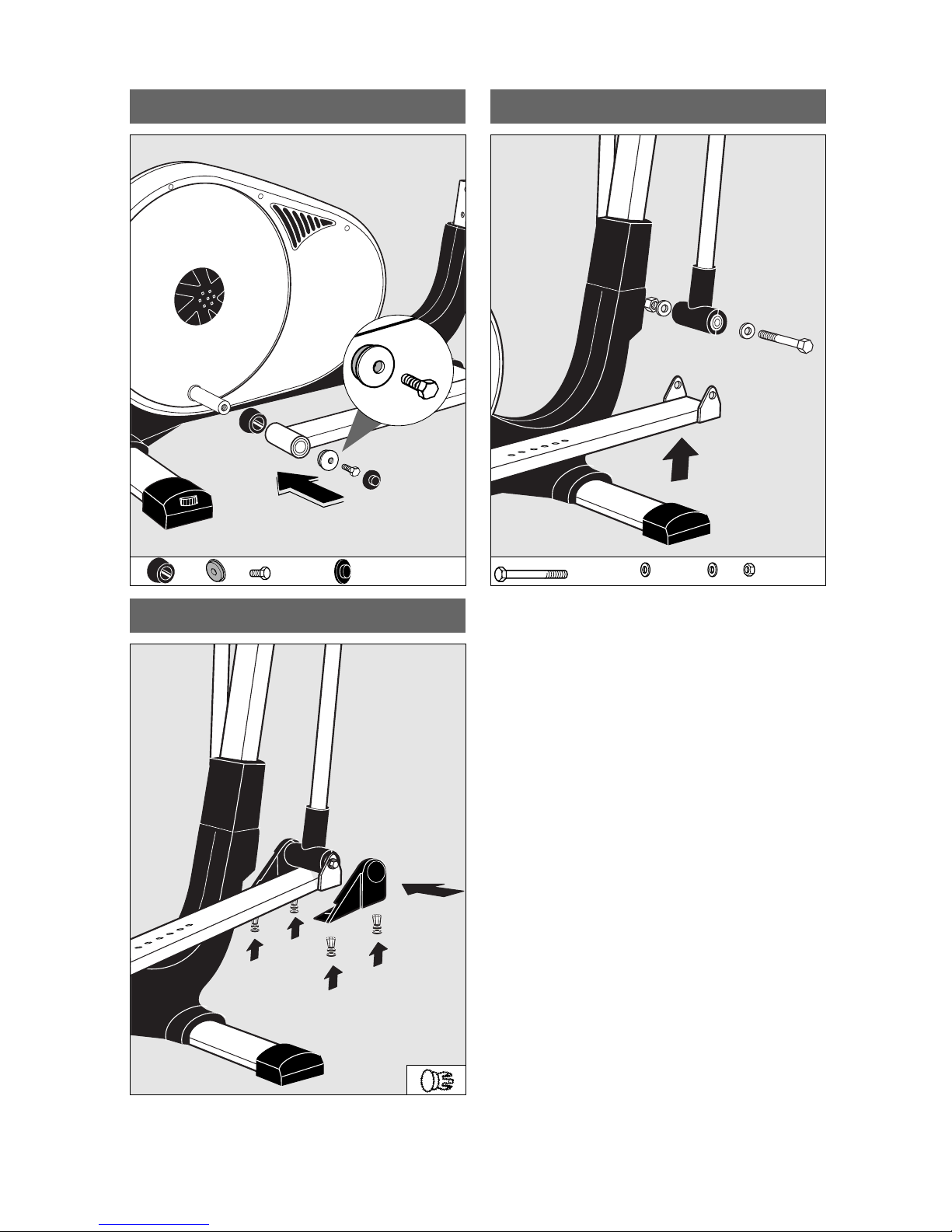

■Before assembling the equipment, study the drawings carefully
and carry out the operations in the order shown by the dia-
grams. The correct sequence is given in capital letters.
■The equipment must be assembled with due care by an adult
person.
■The fastening material required for each assembly step is shown
in the diagram inset. Use the fastening material exactly as in-
structed. The required tools are supplied with the equipment.
■Bolt all the parts together loosly at first. Do not tighten any of
the bolts until the assembly operation has been fully completed.
■Please keep original packaging of this article, so that it may be
used for transport at a later date, if necessary.
■For technical reasons, we reserve the right to carry out prelim-
inary assembly work (e.g. addition of tubing plugs).

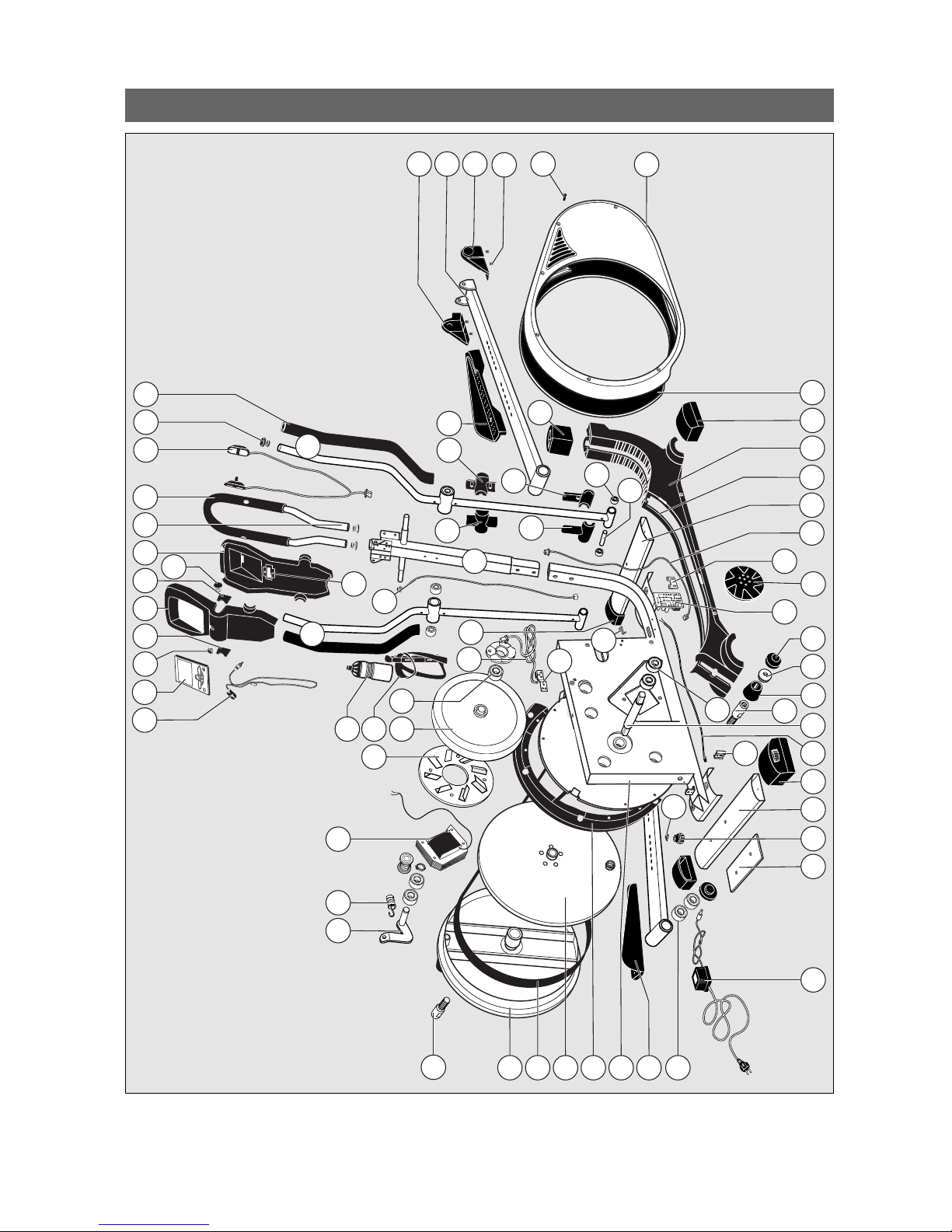

List of spare parts
When ordering spare parts, always state the full article number,
spare-part number, the quantity required and the inspection num-
ber stamped on the back.
Example order: Art. no. 7858-699/spare-part no. 70122771/2
pieces/inspection no. ....................
Important: spare part prices do not include fastening material; if
fastening material (bolts, nuts, washers etc.) is required, this
should be clearly stated on the order by adding the words „with
fastening material“.
USA

Para su seguridad
■El entrenador Cross sólo debe ser usado para la aplicación
prevista, es decir para la realización de ejercicios físicos de
personas adultas.
■Otros tipos de aplicación están prohibidos y pueden resultar
peligrosos. No se puede hacer responsable al fabricante de
los daños causados por el uso indebido del aparato.
■Respecto a la seguridad usted se entrena con un aparato que
ha sido fabricado según los últimos conocimientos, evitando
todos aquellos puntos de peligro que pudiesen causar lesiones
y protegiendo los mismos de la mejor forma posible.
■Reparaciones indebidas y modificaciones constructivas (des-
montaje de piezas originales, montaje de piezas no permiti-
das, etc.) pueden originar focos de peligros para el usuario.
■Los componentes defectuosos pueden poner en peligro su sa-
lud y la duración del aparato. Por lo expuesto, recambie in-
mediatamente las piezas defectuosas o desgastadas y ponga
el aparato fuera de servicio hasta que no haya sido realizada
la correspondiente reparación.
■El aparato necesita una tensión de la red de 110 V, 60 ciclos.
La conexión sólo está permitida a una caja de enchufe con
toma de tierra de 10 A con toma de cortacircuitos individual
y conectada a tierra. ¡No manipule usted mismo en su red
eléctrica; dado el caso diríjase a un especialista!
■¡Sólo personas especializadas y cualificadas están autori-
zadas para realizar reparaciones en las piezas eléctricas
y en los grupos constructivos!
■¡Observe que nunca deben penetrar líquidos en el interior
del aparato!
■El entrenador Cross tiene que estar situada sobre una base fir-
me y plana. Prestar especial atención a que el cable eléctrico
no quede aprisionado o pueda causar “tropezones”.
■Saque siempre el enchufe de la caja después de haber usado
el aparato.
■Observe también las normas y las disposiciones generales de
seguridad para el uso de aparatos eléctricos.
■En caso de dudas y consultas diríjase a su proveedor.
■Si usa el aparato para un entrenamiento regular e intenso con-
trole, cada mes o cada dos meses, todas las piezas del apa-
rato y en especial los tornillos y las tuercas. Esto se debe ob-
servar especialmente en los estribos del manillar y en la fija-
ción de las placas reposapiés.
■Advierta a las personas presentes (en especial a los niños) de
los posibles peligros que pueden surgir durante los ejercicios.
■Antes de iniciar el entrenamiento consulte a su médico de ca-
bezera para saber si el entrenamieto con este aparato es con-
veniente para su salud. Establezca su programa de entrena-
miento ateniéndose al diagnóstico médico. Un entrenamiento
erróneo o extremo puede resultar perjudicial para la salud.
■Respecto al desarrollo del entrenamiento es absolutamente ne-
cesario observar las advertencias hechas en el manual de en-
trenamiento.
■Nuestros productos estan sujetos a una permente e innovadora
seguridad de calidad y debido a ello nos reservamos el dere-
cho de realizar las consecuentes modificaciones técnicas.
Por favor, léa este manual detenidamente antes de iniciar el montaje y antes de proceder al primer uso. Este manual contie-
ne avisos importantes relacionados con su seguridad así como instrucciones para la aplicación y el mantenimiento del entre-
nador Cross. Guarde cuidadosamente este manual como información para trabajos de mantenimiento o pedidos de recambios.
La aplicación
■Asegúrese de que no se comience con el entrenamiento antes
de la ejecución y del control adecuado del montaje.
■No es aconsejable mantener el aparato permanente en un lu-
gar húmedo debido a que la oxidación sería inevitable.
■El entrenador Cross está concebido como aparato de entre-
namiento para adultos y por ningún motivo ha de ser usado
como aparato de juego para niños. Tenga en consideración
de que el deseo natural de juego y el temperamento de los ni-
ños pueden causar con frecuencia situaciones imprevisibles
que excluyen toda responsabilidad por parte del fabricante. Si
de todas formas le permite a niños usar el aparato, tiene que
indicarle a éstos el uso correcto y debe vigilarlos.
■El entrenador Cross corresponde a las normas de seguridad
de la clase H de la DIN EN 957. Con el ergómetro se trata de
un aparato de entreno independiente del número de revolu-
ciones.
■En principio este aparato no necesita un mantenimiento espe-
cial. Todos los cojinetes están provistos de un lubricante de du-
ración ilimitada o bien exentos de manutención.
■Para el cuidado y la limpieza úse sólamente detergentes anti-
contaminantes. ¡No úse nunca detergentes agresivos o caústicos!
■El entrenador Cross dispone de un sistema de frenado magnéti-
co, exento de mantenimiento y que no requiere ningún reajuste.
Instrucciones para el montaje
■Le rogamos constatar si se encuentran todas las piezas perte-
necientes al volumen de suministro (véase la lista de verificación )
y si hay daños por transporte.En caso de haber motivos de re-
clamación, dirijase a su vendedor especializado.
■Observe los dibujos con tranquilidad y monte el aparato de
acuerdo a la secuencia de las figuras. En cada una de las fi-
guras la secuencia está indicada con letras mayúsculas o una
marca en el texto indica respecto a otra explicación escrita
con mayores datos.
■El montaje del aparato tiene que ser efectuado esmeradamen-
te por una persona adulta.
■El material de atornillamiento necesario para un paso de mon-
taje está expuesto en la tabla correspondiente. Use el material
de atornillamineto de forma exactamente correspondiente a la
expuesta en la tabla. Todas las herramientas necesarias las en-
contrará en la bolsita con piezas pequeñas.
■Por favor, apriete primero, flojamente, todas las piezas sueltas
y no las apriete, fuertemente, hasta que no haya finalizado el
correspondiente paso de montaje.
■Por motivos de fabricación nos permitimos efectuar el pre-
montaje de ciertas piezas (p.ej.. los tapones de los tubos).
Lista de repuestos
Para pedir recambios indÌque el n˙mero completo del artÌculo, el
n˙mero del recambio, la cantidad de piezas que necesita asÌ
como el n˙mero de control, sellado en la parte posterior del ma-
nual de montaje.
Ejemplo para la otorgaciûn de un pedido:
Art. N° 7858-699 / Recambio N° 94313288 / 2 Cantidad de
piezas / N° de control .....
Nota importante: Los recambios que deben ser atornillados se
entregan y se cargan a cuenta, generalmente, sin el material de
atornilladura. En caso de necesitar el correspondiente material
de atornilladura, ello debe ser indicado en el pedido añadiendo
„con material de atornilladura“
Instrucciones para el Montaje
E

1
Checklist
✓
2
1
1
1
2
2
6
4
4
2
2
2
2
2
2
8
1
1
1
M 10 x 105
M 8 x 16
M 5 x 45
M 5
M 10
ø 21 x 8, 4
2
2
4
ø 25 x 10, 5
ø 25 x 8, 4
4
ø 10
M 5 x 20

5
1
A
B
E
D
C
M 8 x 16 ø25x8,4 ø21x8,4
!1. „C“ 2. „D“ !

6
3
ø25x10.5 M 10M 10 x 105
4
2
A
B
M8x16

7
5
6
M 5 x 45 ø10 M5
M 5 x 20

8
Handling
M 5 x 45 ø15 M5

9
B
A
!
!
Handling

10
Spare parts drawing
88
1
2
3
4
5
6
7 8
9
20
30
11
12
13
53
17
18
21
22
23 24 25
26
27
28
31
32 39
34
35 36 37
33
40
38
29
80 81
71 72
73 74
70
75 86 76 35
83
63
64
60
41
68
69
57
5614 8485
55
42
5251 59
58
62 61
66 65
77
78
67
15
89

11
List of spare parts
Cross-Trainer ERGOMETER 7858-699
pos. description qty. spare parts no.
1Grundrahmen 1 94313933
2Kugellager 6203-ZZ C3 für Grundrahmen 2 33100017
3Welle ø17x114mm mit Bef.-Mat. 1 11300042
4Geschwindigkeitsaufnahme 375mm 1 67000690
5Kontakthalteblech 1 97200127
6Elektromagnet (montiert) 1 94313937
7Steuerung für Magnetspule 1 42860011
8Aufnahmeblech 1 97200247
9Anpresswinkel 1 97201816
11 Stromkabel (unten) 900mm 1 67000718
12 Leitung mit Buchse 850mm 1 42860012
13 Aufnahme für Netzstecker 1 70127365
14 Deckel zu Cockpit-Vorderteil 1 70128509
15 Schnittstelle 300mm 1 67000720
17 Deckel 2 70128469
18 Netztrafo 1 42860010
20 Aufnahmeblech mit Kugellager 6300-ZZ (montiert) 1 94313101
21 Zugfeder für Umlenkrolle 1 25635052
22 Schwungrad (montiert) 1 91140380
23 Poly-V-Riemen 1651 PJ6 1 67005127
24 Laufrad 1 94313975
25 Riemenscheibe 1 94313974
26 Bolzen ø20x133mm (Rechtsgewinde) 1 10900061
27 Verkleidung Seitenteil (rechts) 1 70128517
28 Verkleidung Seitenteil (links) 1 70128518
29 Abdeckkappe für Nabe 2 70128360
30 Verkleidung Unterteil (rechts) 1 70128403
31 Verkleidung Unterteil (links) 1 70128404
32 Gelenkseitenverkleidung (rechts) 2 70128421
33 Gelenkseitenverkleidung (links) 2 70128422
34 Spreizniete ø6x9,5mm 8 10418503
35 Bodenrohr 291111287-20
36 Bodenschoner mit Höhenverstellung 2 91170389
37 Rollenschoner (rechts) 1 91170387
38 Rollenschoner (links) 1 91170388
39 Pedalarm (kpl. mit Stopfen und Kugellagern 6203-ZZ) 2 94315102
40 Bolzen ø20x133mm (Linksgewinde) 1 10900071
41 Kugellager 6203-ZZ für Cross-Trainer 8 33100038
42 Vorderrohr 1 94313797
51 Stützbügel (kpl. mit Handpulsaufnehmer und Griffschlauch) 1 94313589
52 Griffschlauch 750mm 1 10118064
53 Cockpit-Vorderteil 1 70128401S
55 Computer 1 67000712S
56 Cockpit-Unterteil 1 70128508S
57 Stromkabel 1000mm 1 67000126
58 Pulsaufnahme 1 67000421
59 Hand-Pulsaufnehmer WP 1007-5C 1 67000658
60 Lenkerrohrabdeckung 1 70128475
61 Armhebel rechts (kpl. mit Kugellagern 6200-Z und 6203-ZZ, Distanzrohr ø20x4,5x59mm,
Griffschlauch 680mm, Gelenkpunktverkleidungen und Stopfen für ø28mm) 1 94313569
62 Armhebel links (kpl. mit Kugellagern 6200-Z und 6203-ZZ, Distanzrohr ø20x4,5x59mm,
Griffschlauch 680mm, Gelenkpunktverkleidungen und Stopfen für ø28mm) 1 94313576
63 Kugellager 6200-ZZ 4 33100036
64 Distanzrohr ø20x4,5x59mm 2 97201447
65 Griffschlauch 680mm 2 10118034
66 Stopfen für ø28mm 2 10100018
67 Kugellager 6203-ZZ 2 33100023
68 Gegenblech 2 97200256
69 Fußtritt (rechts) 1 70128398
70 Fußtritt (links) 1 70128399
71 Drehpunktverkleidung (Teil 1) 2 70128411
72 Drehpunktverkleidung (Teil 2) 2 70128412
73 Gelenkpunktverkleidung (Teil 1) 2 70128413

List of spare parts
74 Gelenkpunktverkleidung (Teil 2) 2 70128414
75 Distanzhülse 2 70133275
76 Abdeckkappe 2 70130860
77 Federscheibe A5 4 10601001
78 Rändelmutter M5 4 10104000
79 Schraubenbeutel 1 94313723
80 Trinkflaschenhalter 1 70190051
81 Trinkflasche 1 70190041
83 MITTO-Plastikschraube 8 10224072
84 Einschubteil (rechts) 1 70128426
85 Einschubteil (links) 1 70128427
86 Dichtscheibe ø22x9,2x1mm mit Beschichtung 2 10505000
88 Kassettenblech-Aufsatz 1 70128492
89 Lüfterscheibe 1 70125785
90 Deckel für Elektronic 1 70125804
docu 781a/08.02
In case of complaint, please state this control number.
En caso de reclamacíon le rogamos indicar este número de control.
USA
E
Internetfitness.com
717 Fellowship Rd., Suite C, D & E
Mt. Laurel, NJ 08054
Service tel. [phone]
Sales tel. 877-ELLIPTS (355-4787)
