Sojag E999-5144055 User manual

Assembly Manual

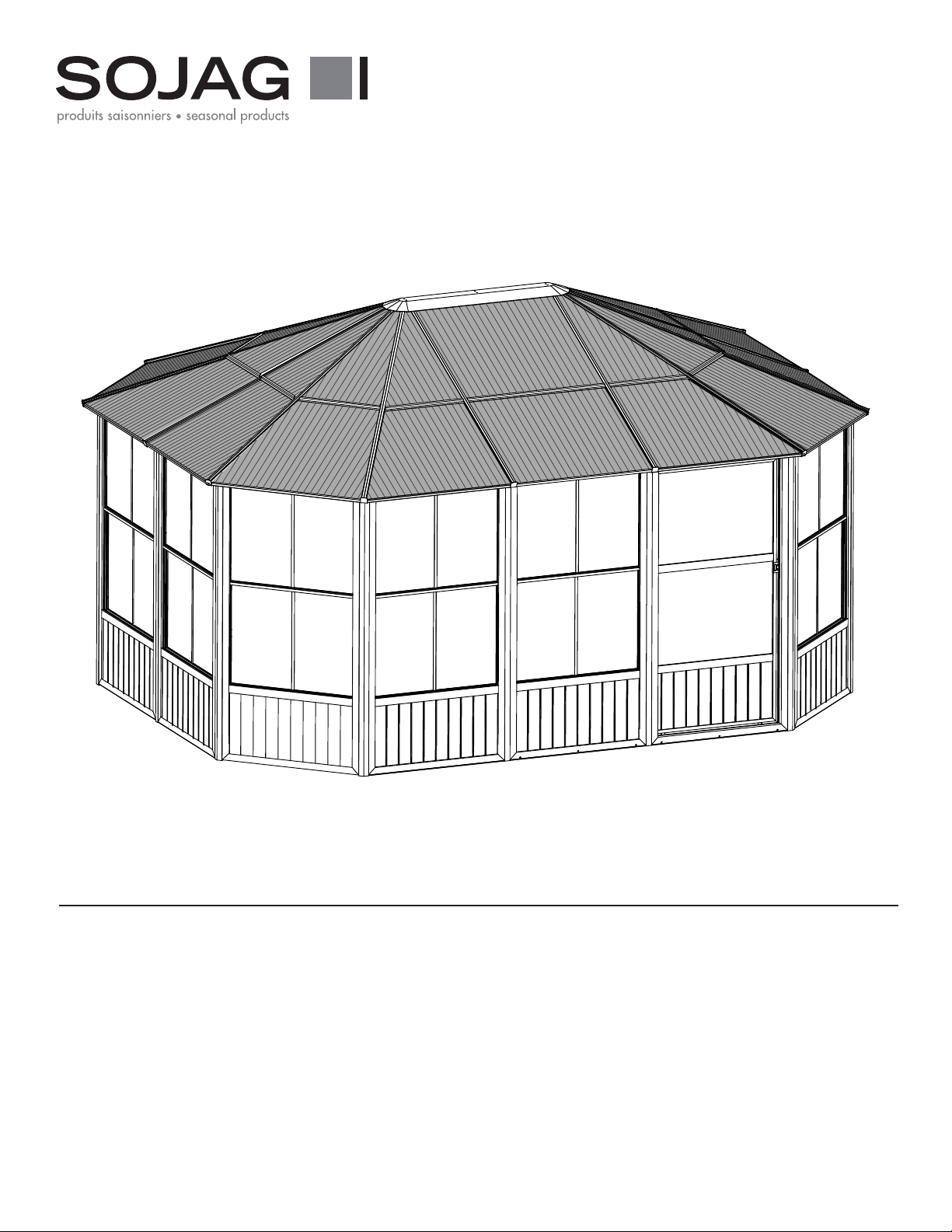

Octogonal Solarium 12 x 15 ft.
Exact dimension of the roof, corner-to-corner: 151 x 193 inch
Min. dimension required for the base: 145 x 185 inch
Sojag code: E999-5144055
UPC code: 772830144055
Guide d’assemblage
Solarium octogonal 3,7 x 4,6 m
Dimension exacte du toit, coin à coin : 385,7 x 491,1 cm
Dimension min. requise pour la base : 366,8 x 471,8 cm
Code Sojag : E999-5144055
Code CUP : 772830144055
© Sojag inc. 2015

2
© Sojag inc. 2015
IMPORTANT
Read the owner’s manual PRIOR
to start assembly the product.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2015

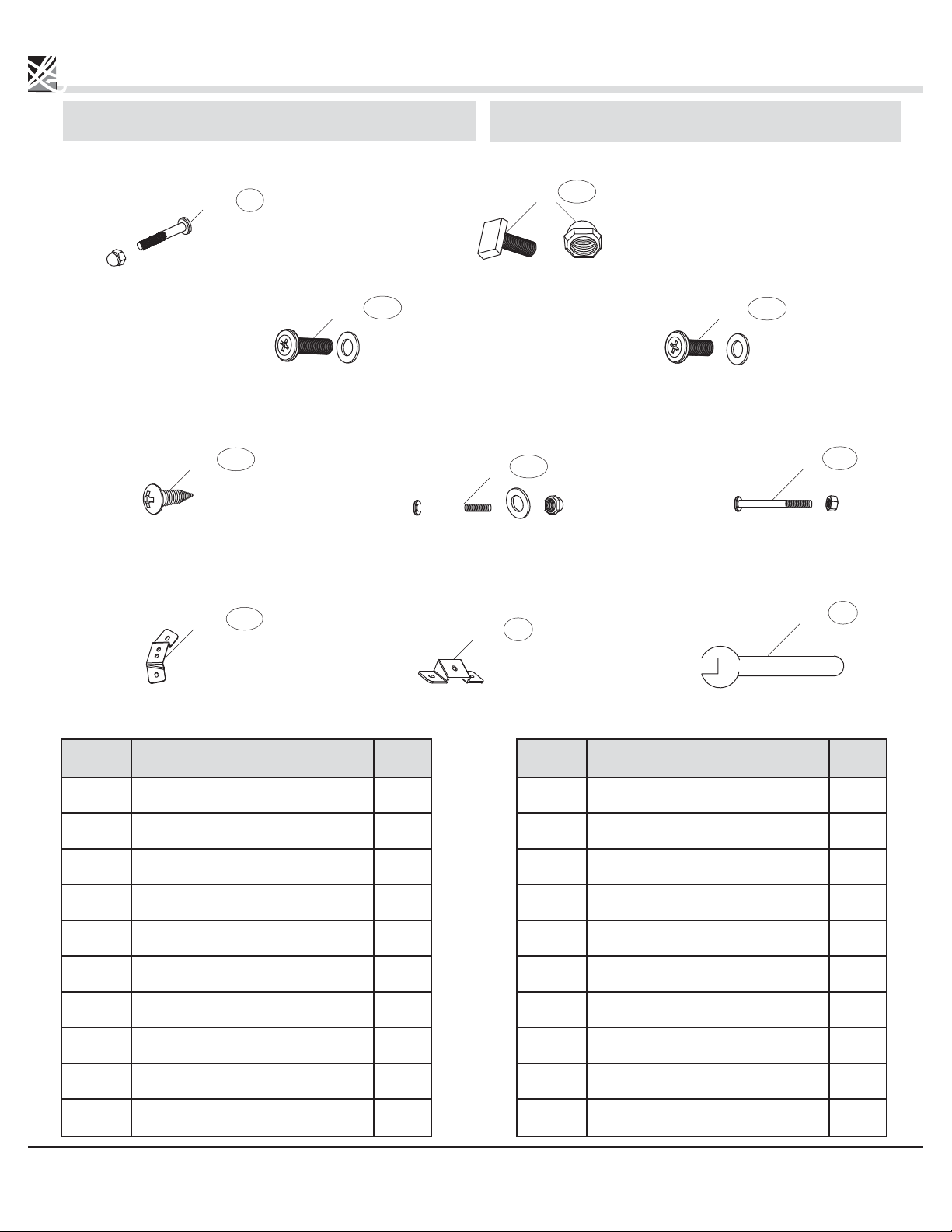

HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
X
Z3
Y
Z1 Z2
WX12
X1
X12
X8
X6
X28
UX32
VX29 V1 X28
Item Description Qty
B6 Screw for Wheel 8
U Screw & Cap Nut M6X10 32
V Screw & Washer M6X10 29
V1 Screw & Washer M6X7 28
W Screw M4X15 28
X
Screw, Washer & Cap Nut M6X70 12
Y
Screw & Nut M6X70 12
Z1
Iron Angle 8
Z2 Iron Angle 6
Z3 Wrench 1
Pièce Description Qté
B6 Vis pour roulette 8
U
Vis et écrou borgne M6X10 32
V Vis et rondelle M6X10 29
V1 Vis et rondelle M6X7 28
W Vis M4X15 28
X
Vis, rondelle et écrou borgne M6X70 12
Y
Vis et écrou M6X70 12
Z1
Fer angle 8
Z2 Fer angle 6
Z3 Clé plate 1
B6 X8

4
© Sojag inc. 2015

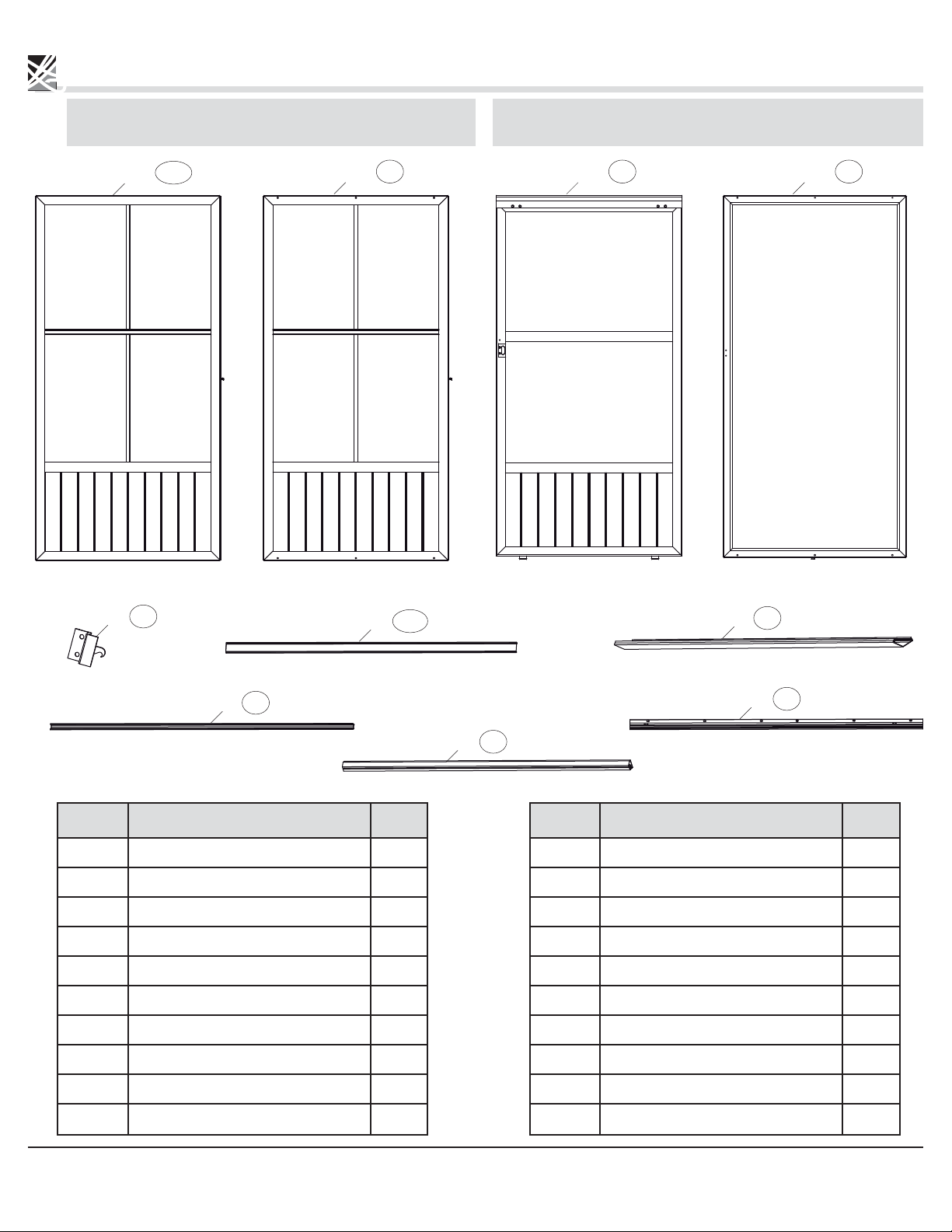

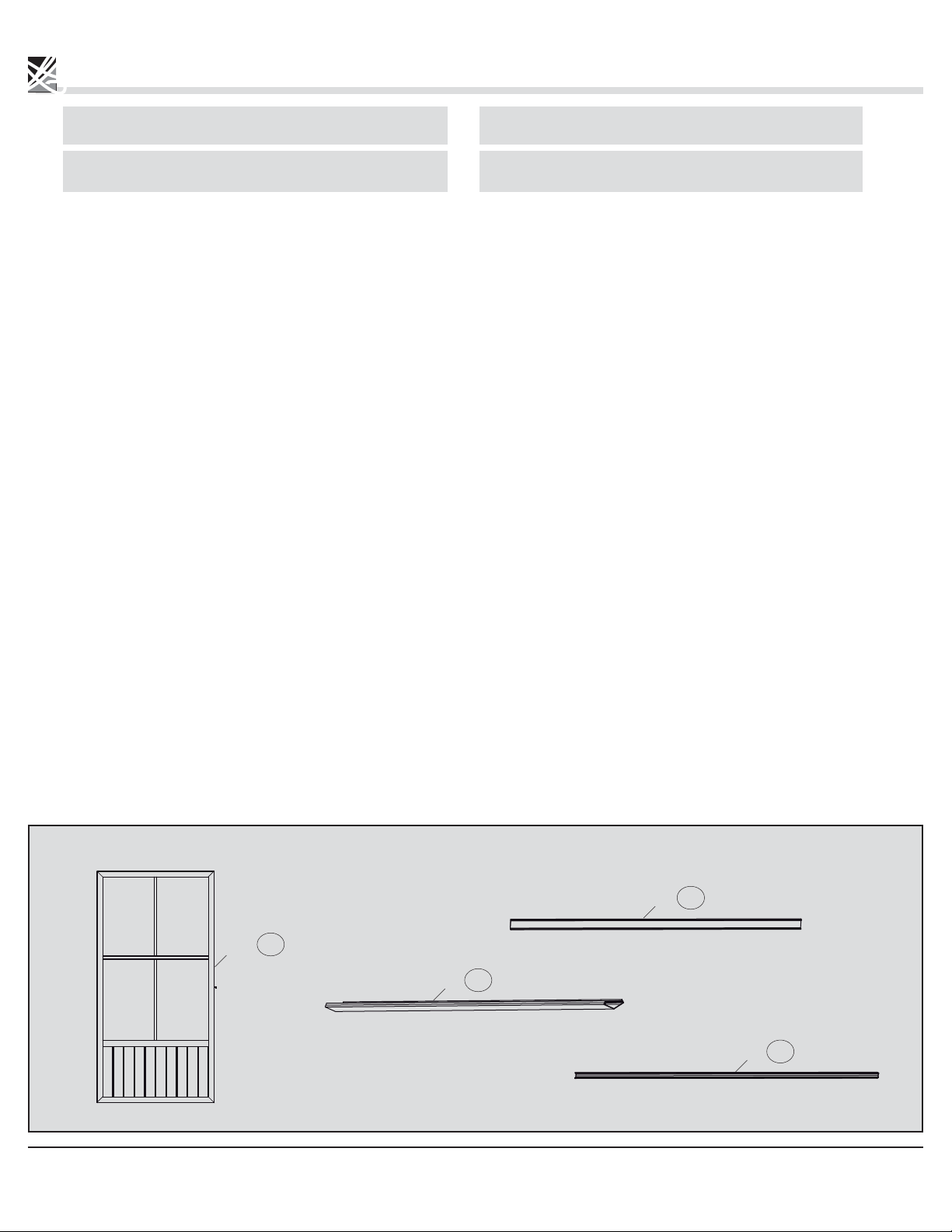

Item Description Qty
A1 Panel 10
A2 Panel 2
B1 Sliding Door 2
B2 Frame 2
C
Door Lock 2
D Panel Connector 12
E Panel Connector 8
F Panel Connector 8
G Door Track 2
H Door Track 2
Pièce Description Qté
A1 Panneau 10
A2 Panneau 2
B1 Porte coulissante 2
B2 Cadre 2
C Loquet de porte 2
D Connecteur de panneau 12
E Connecteur de panneau 8
F Connecteur de panneau 8
G Rail de porte 2
H Rail de porte 2
A1 A2 B1 B2
X10 X2X2X2
C
G
H
DE
F
X2
X2
X2
X12 X8
X8
PARTS LIST LISTE DE PIÈCES
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.

5
© Sojag inc. 2015
Item Description Qty
B5 Wheel 4
B7 Wheel Cover Bar 2
I Door Stopper 4
J Inside Roof Connector 1
K Outside Roof Connector 1
L1 Roof Bar 8
L2 Roof Bar 6
M1 Roof Insertion Bar 2
M2 Roof Insertion Bar 4
M3 Roof Insertion Bar 4
M4 Roof Insertion Bar 4
N2 Finishing Bar 4
N3 Finishing Bar 4
N4 Finishing Bar 4
Pièce Description Qté
B5 Roulette 4
B7 Barre couvre roulette 2
I Arrêt de porte 4
J
Connecteur de toit intérieur 1
K
Connecteur de toit extérieur 1
L1 Barre de toit 8
L2 Barre de toit 6
M1 Barre d’insertion de toit 2
M2 Barre d’insertion de toit 4
M3 Barre d’insertion de toit 4
M4 Barre d’insertion de toit 4
N2 Barre de finition 4
N3 Barre de finition 4
N4 Barre de finition 4
IX4
L1 X8L2 X6
M2 X4
M3 X4M4 X4
JX1
KX1
M1 X2
N1 X2N2 X4
N3 X4N4 X4
B5 X4
B7 X2

6
© Sojag inc. 2015

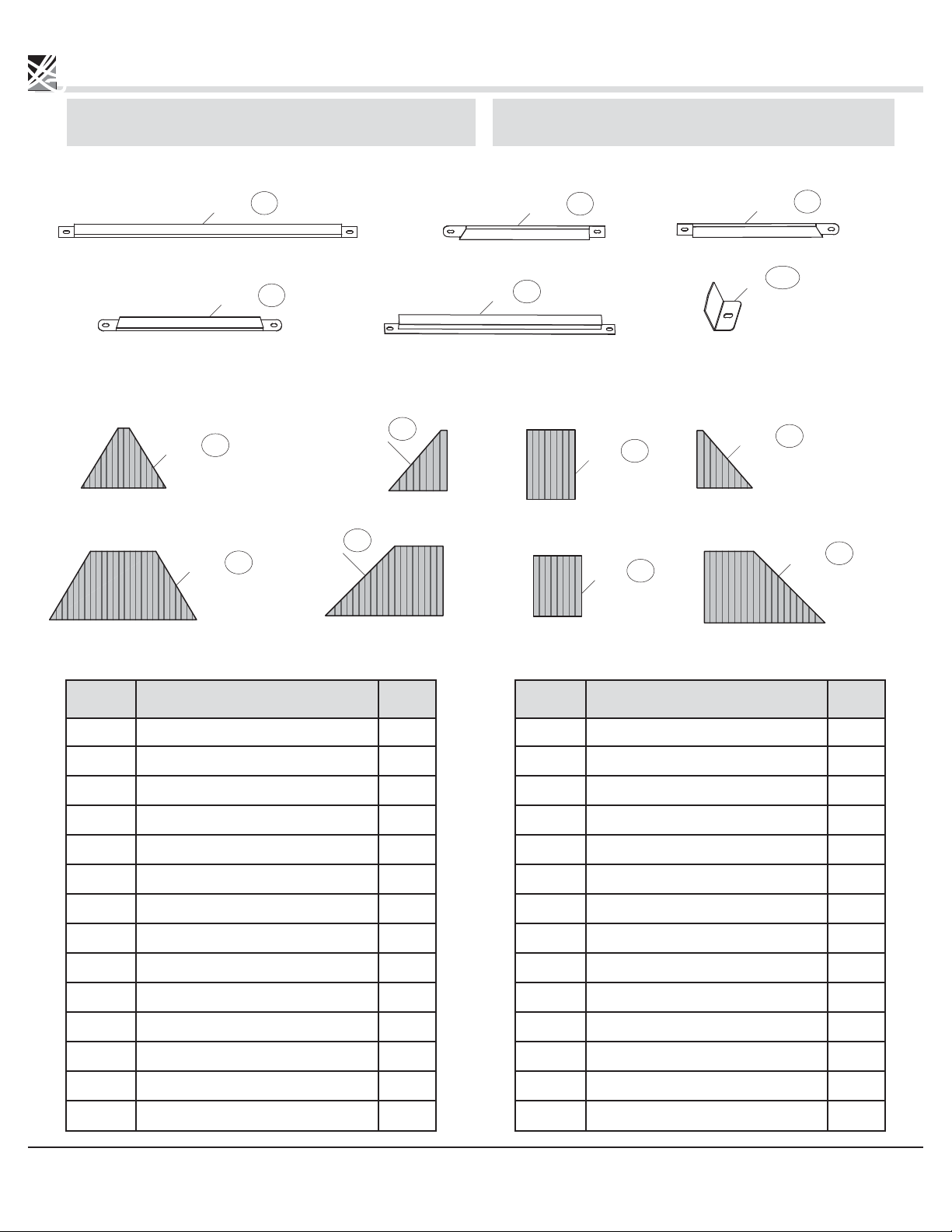

PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Item Description Qty
O1 Solidifying Bar 2
O2 Solidifying Bar 4
O3 Solidifying Bar 4
O4 Solidifying Bar 4
P Solidifying Bar 2
Qa Roof Panel 4
Qb Roof Panel 4
Ra Roof Panel 4
Rb Roof Panel 4
R1a Roof Panel 4
R1b Roof Panel 4
Sa Roof Panel 2
Sb Roof Panel 2
T Finishing End 14
Pièce Description Qté
O1 Barre de renfort 2
O2 Barre de renfort 4
O3 Barre de renfort 4
O4 Barre de renfort 4
P Barre de renfort 2
Qa Panneau de toit 4
Qb Panneau de toit 4
Ra Panneau de toit 4
Rb Panneau de toit 4
R1a Panneau de toit 4
R1b Panneau de toit 4
Sa Panneau de toit 2
Sb Panneau de toit 2
T Embout de finition 14
Qa Ra
Sa
P
Sb
R1a
R1b Rb
Qb
X4X4
X2
X2
X2
X4
X4
X4
X4
TX14
O1 X2O2 X4O3 X4
O4 X4

7

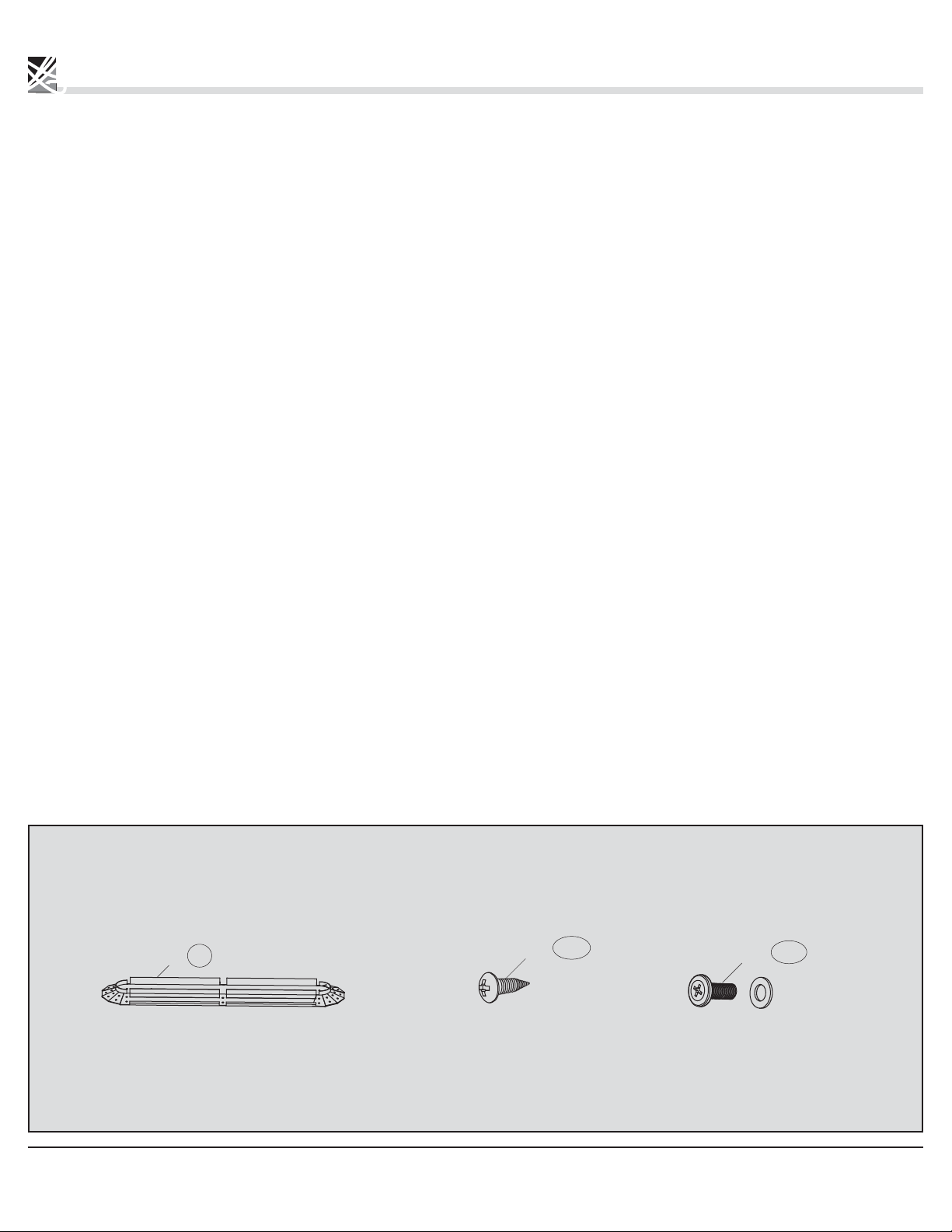

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 1

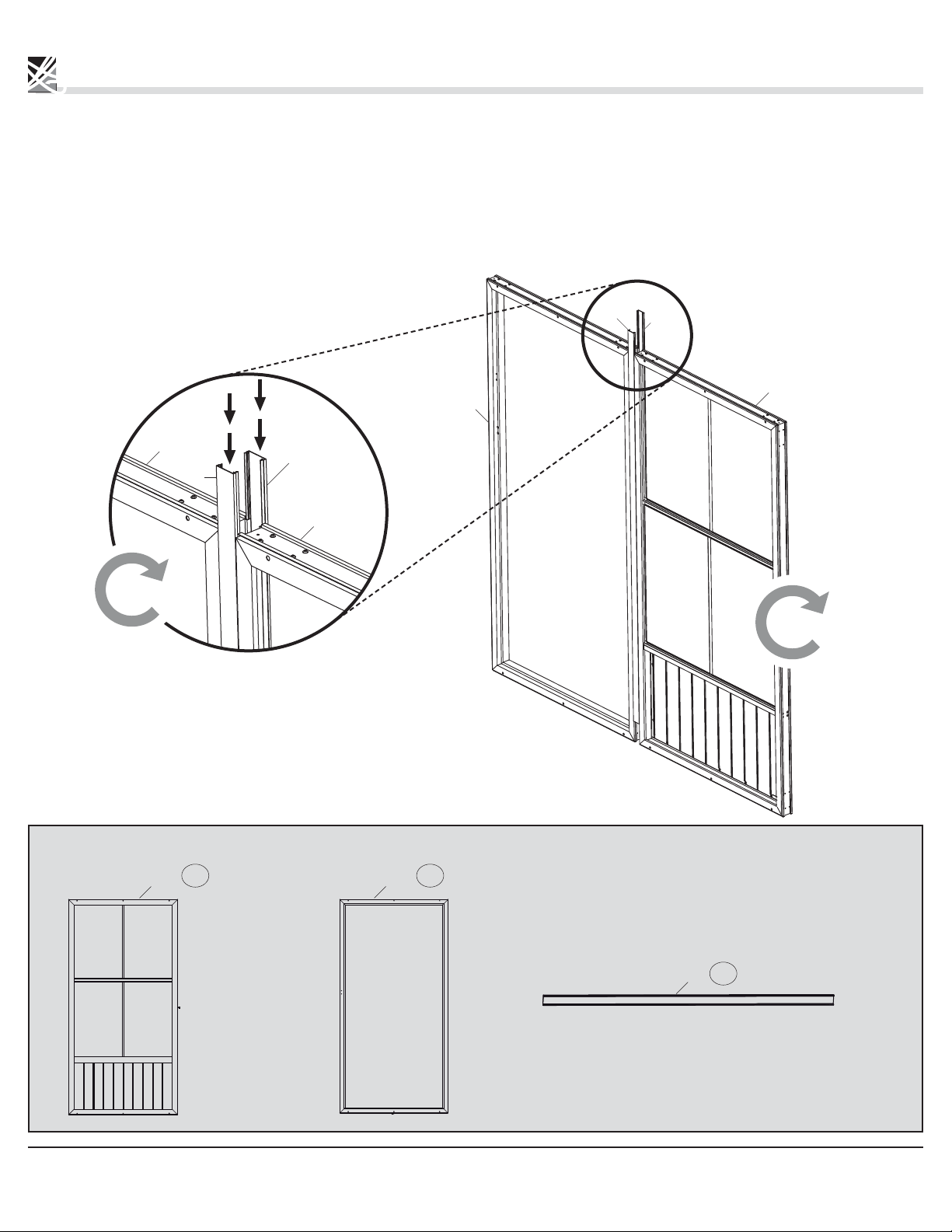

1.1 Attach the panel (A2) to the frame (B2) by sliding
two panel connectors (D) face-to-face, as
illustrated, from the top to the bottom of the
panel (A2) and the frame (B2).
Repeat for the remaining panel (A2) and frame (B2).
Étape 1
1.1 Attacher un panneau (A2) à un cadre (B2) en glissant
deux connecteurs de panneau (D) face à face, comme
illustré, à partir du haut du panneau (A2) et du cadre (B2).
Répéter pour le panneau (A2) et le cadre (B2) restants.
A2 B2
X2X2
DX4
X2
X2
D
D
D
A2
A2
B2
B2
D

8
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

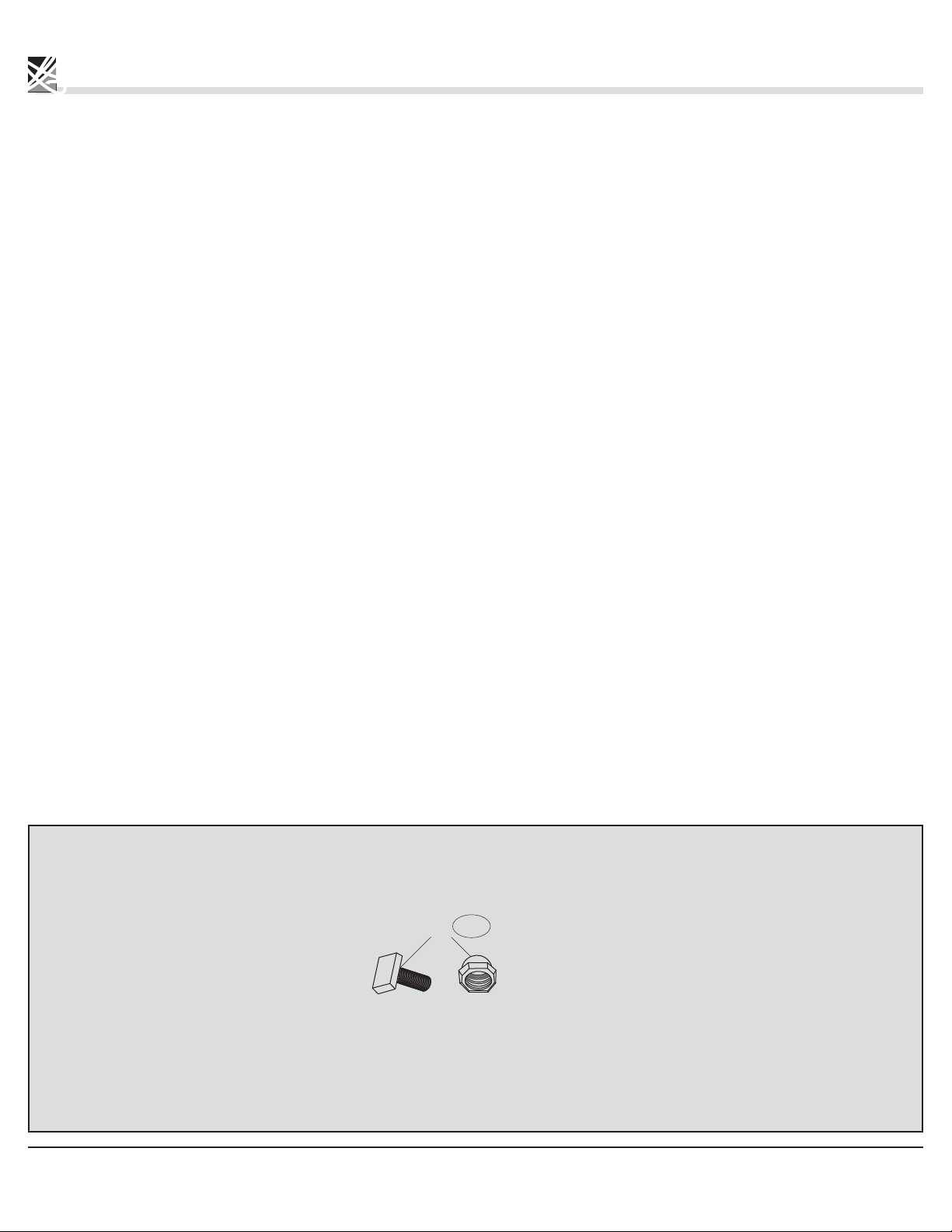

Step 2

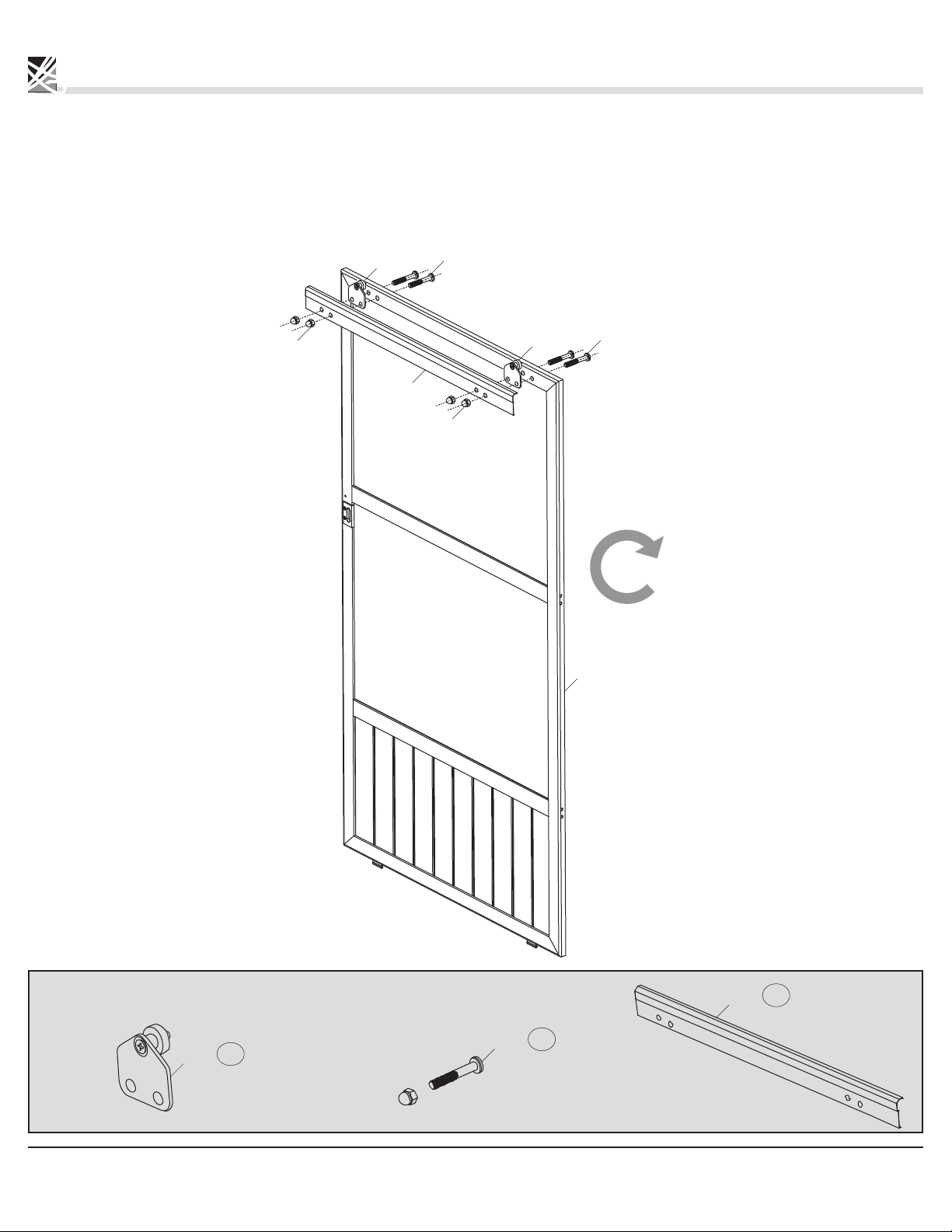

2.1 Install the door track (G), holes up as illustrated,
on the upper panel (A2) and frame (B2) using the
screws, washer and cap nuts (X).
2.2 Install six screws & nuts (Y) on bottom of the
panel (A2) and the frame (B2) without tightening.
Ensure the nuts ares on the same side as the door
track (G) you just installed.
Repeat for the remaining panel (A2) and frame (B2).
Étape 2
2.1 Installer un rail de porte (G), les trous vers le haut tel
qu’illustré, à la partie supérieure du panneau (A2)
et du cadre (B2) en utilisant les vis, rondelles et
écrous borgnes (X).
2.2 Installer six vis et écrou (Y) au bas du panneau (A2) et
du cadre (B2) sans visser fermement. Assurez-vous que
les écrous sont du même côté que le rail de porte (G)
que vous venez d’installer.
Répéter pour le panneau (A2) et le cadre (B2) restants.
X2
X12
X12
GX2
XY
X12 X12
B2
G
A2
X
X
G
X
Y
Y
Y
Do not tight now
Ne pas visser fermement
maintenant
Side view
Vue de côté
Side view
Vue de côté
Tight
Visser fermement

9
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 3

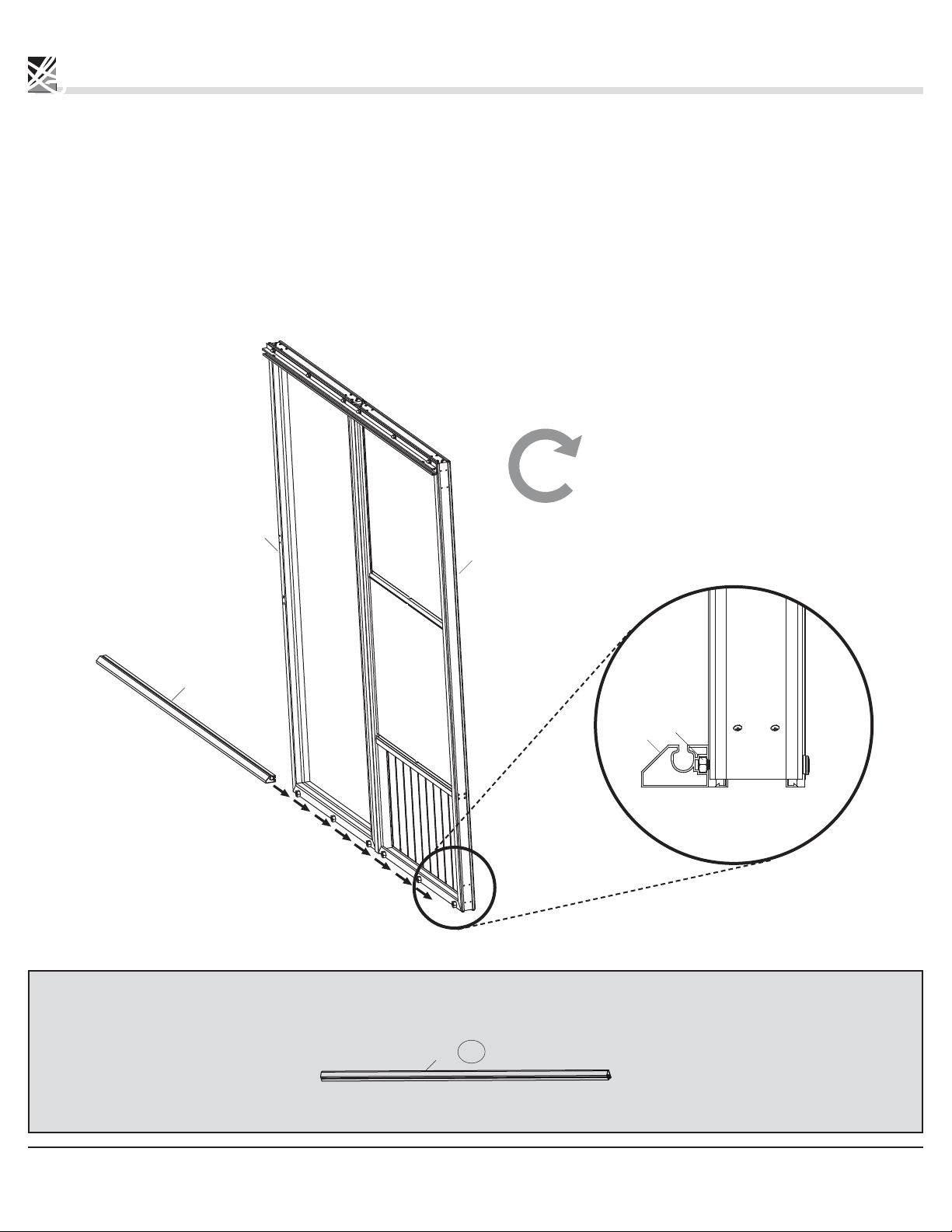

3.1 Slide the door track (H) on bottom of the panel (A2)
and frame (B2). Ensure the nuts (Y) are sliding into
the door track (H).
3.2 Tight all the screws and nuts (Y).
Repeat for the remaining panel (A2) and frame (B2).
Étape 3
3.1 Glisser le rail de porte (H) au bas du panneau (A2) et du
cadre (B2). Assurez-vous que les écrous (Y) sont bien
inséré dans le rail.
3.2 Visser fermement les vis et écrou (Y).
Répéter pour le panneau (A2) et le cadre (B2) restants.
X2
B2
HY
A2
H
Tight
Visser fermement
HX2
Side view
Vue de côté

10
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 4
4.1 Attach the wheels (B5) and the bar cover
wheel (B7) to the door (B1) usign the screws
and cap nut (B6) as illustrated.
Étape 4
4.1 Attacher les roulettes (B5) et la barre couvre
roulette (B7) à la porte (B1) à l’aide des vis et
écrou-borgnes (B6) tel qu’illustré.
B5 X4B6 X8
B7 X2
B1
B6
B6
B5
B5
B7
B6
B6
X2

11
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015

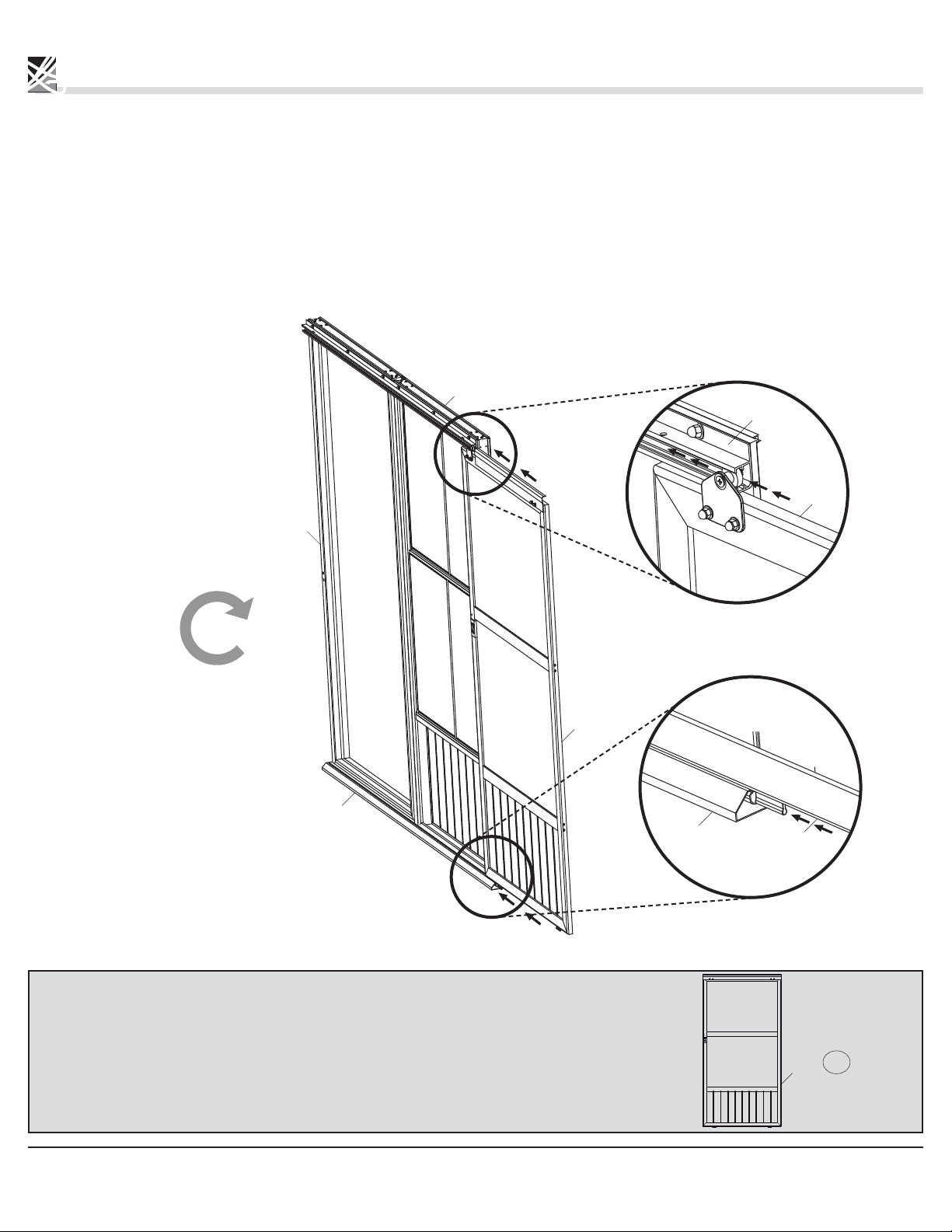

Step 5
5.1 Slide the sliding door (B1) into the door
tracks (G and H) as illustrated.
Repeat for the remaining
panel (A2) and frame (B2).
Étape 5
5.1 Glisser la porte coulissante (B1) dans les rails
de porte (G et H) tel qu’illustré.
Répéter pour le panneau (A2) et le cadre (B2) restants.
A2
B1
H
B2
B1 X2
X2
B1
H
B1
G

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Step 6

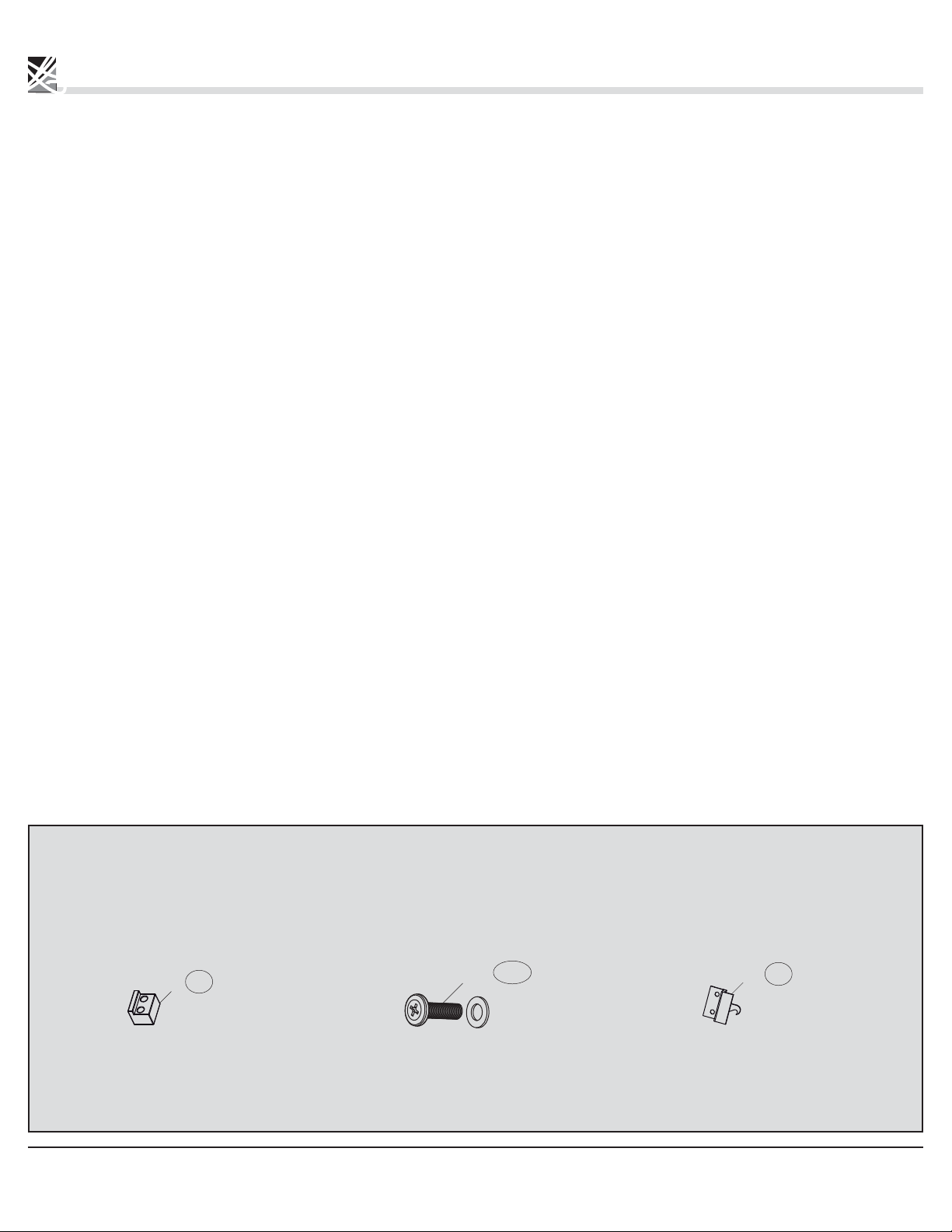

6.1 Install the door stoppers (I) on each end of the door
track (G) using the screws (V).
6.2 Install the door lock (C) on the frame (B2) using
the screws (V). Ensure that the hook is toward
the bottom.
Repeat for the remaining
panel (A2) and frame (B2).
Étape 6
6.1 Installer les arrêts de porte (I) à l’extrémité de chaque
rail de porte (G) en utilisant les vis (V).
6.2 Installer le loquet de porte (C) sur le cadre (B2)
en utilisant les vis (V). S’assurer que le crochet
pointe vers le bas.
Répéter pour le panneau (A2) et le cadre (B2) restants.
IX4VX12 CX2

13
© Sojag inc. 2015
X2
B2
A2
B1
X2
V
C
B2
X4
V
I
G
G

14
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 7
7.1 Installer les panneaux (A1) tel qu’indiqué en utilisant les
connecteurs de panneaux (E et F) dans les coins de 45o
et deux connecteurs de panneaux (D) placés face à face
entre les panneaux côte à côte.
Step 7
7.1 Install the panels (A1) as illustrated using the
panel connectors (E anf F) in the 45ocorner and
two panel connectors (D) face-to-face between
the side-by-side panels.
A1 X8
DX8
EX8
FX8
IMPORTANT:
Always install the shelter on a level platform, wood or concrete.
IMPORTANT :
Toujours installer la structure sur une surface de niveau.
CAUTION:
Three people are required for this step.
AVERTISSEMENT :
Trois personnes sont requises pour cette étape.

15
© Sojag inc. 2015
X8
1
1
1
1
1
1
1
1
2
1
2
2
2
2
X4
D
D
A1
A1
A1
A1 A1 A1
A1
A1
A1
A1
A2
A2
B2
B2
E
previously assembled
préalablements assemblés
previously assembled
préalablements assemblés
F

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 8
8.1 Installer un fer angle (Z2) sur chaque barre de toit (L2)
en utilisant une vis (V) tel qu’illustré. Identifier quatre de
ces assemblages ZL1 et identifier les deux derniers ZL2.
8.2 Installer un fer angle (Z1) sur quatre barres de toit (L1)
en utilisant une vis (V). Utiliser le trou de gauche sur
le fer angle (Z1) tel qu’illustré. Cet assemblage
se nomme ZL3.
8.3 Installer un fer angle (Z1) sur quatre barres de toit (L1)
en utilisant une vis (V). Utiliser le trou de droite sur
le fer angle (Z1) tel qu’illustré. Cet assemblage
se nomme ZL4.

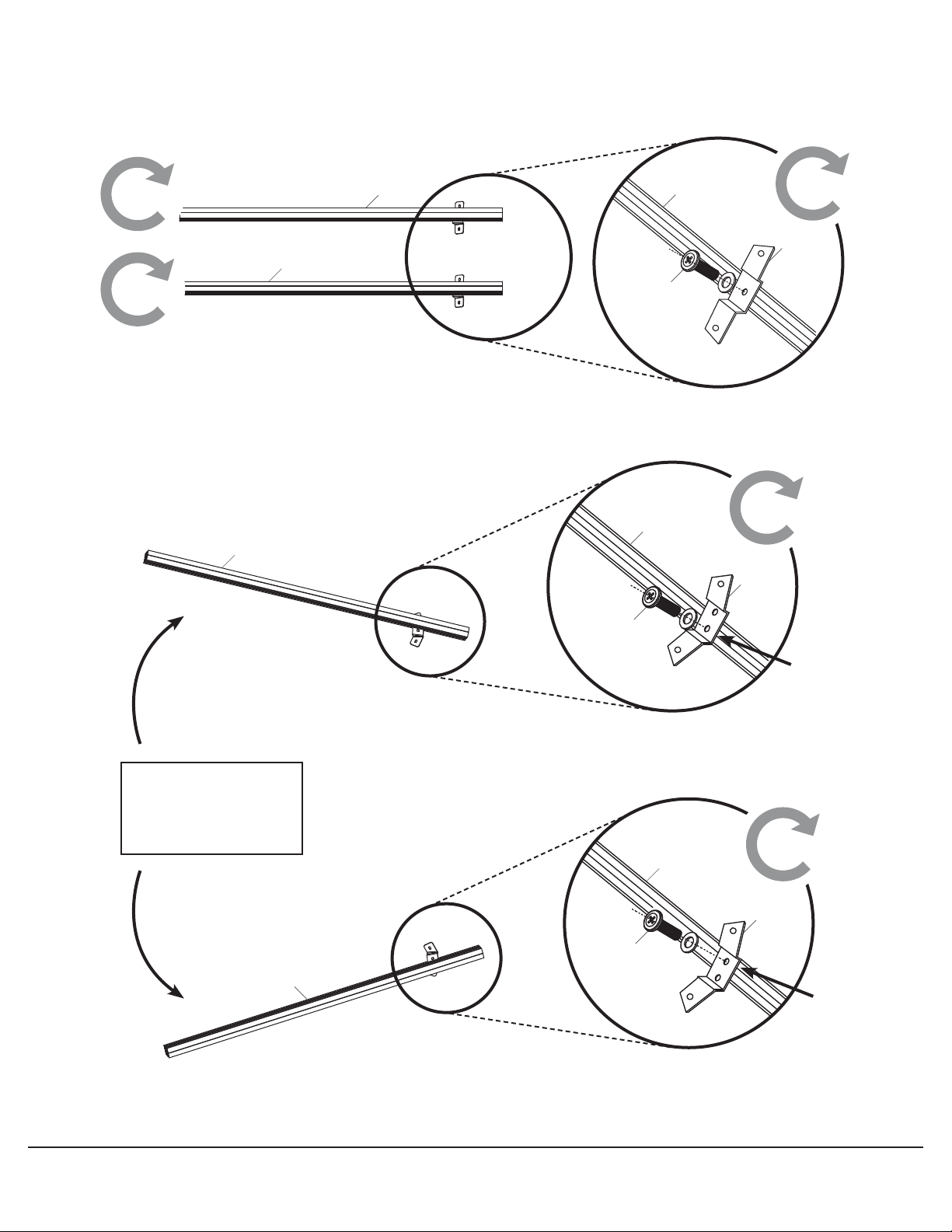

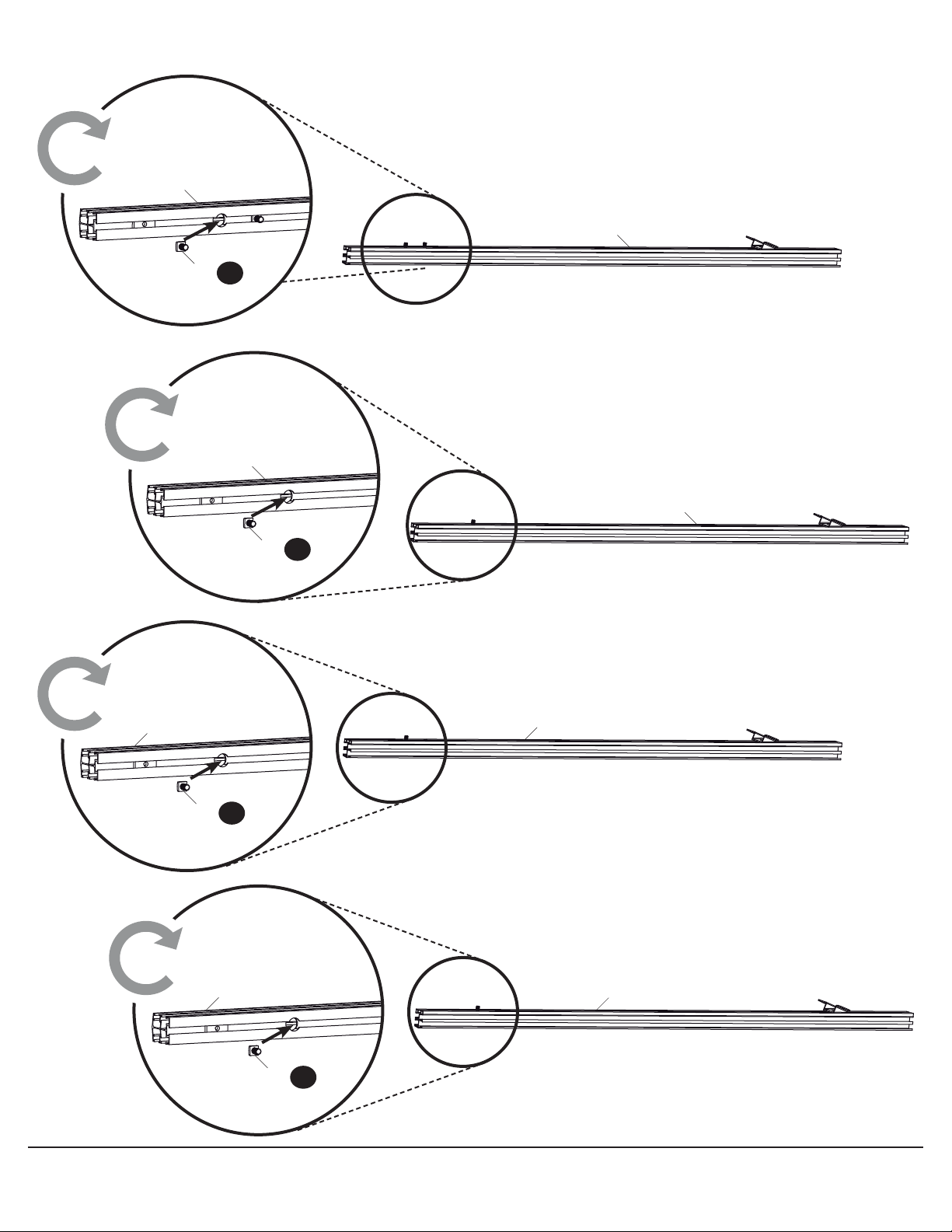

Step 8
8.1 Install an iron angle (Z2) on each roof bar (L2)
using the screw (V) as illustrated. Identify four
of those assembly ZL1 and identify the last two
assemblies ZL2.
8.2 Install an iron angle (Z1) on four roof bars (L1)
using the screw (V). Use the left hole on the iron
angle (Z1) as illustrated. This assembly is
called ZL3.
8.3 Install an iron angle (Z1) on four roof bars (L1)
using the screw (V). Use the right hole on the
iron angle (Z1) as illustrated. This assembly
is called ZL4.
VX14
Z1 X8
Z2 X6
L1 X8
L2 X6

17
© Sojag inc. 2015
X6
X4
X2
X4
X4
L2
L2
L2
L1
L1
L1
This assembly is called
Cet assemblage se nomme
ZL3
This assembly is called
Cet assemblage se nomme
ZL2
This assembly is called
Cet assemblage se nomme
ZL1
This assembly is called
Cet assemblage se nomme
ZL4
L1
Z2
Z1
Z1
V
V
V
Use opposite hole on
iron angle (Z1)
Utiliser le trou opposé
sur le fer angle (Z1)
Left Hole
Trou de gauche
Right Hole
Trou de droite

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 9
9.1 Glisser deux vis (U) dans le rail de chaque
assemblage (ZL1).
9.2 Glisser une vis (U) dans le rail de chaque
assemblage (ZL2).
9.3 Glisser une vis (U) dans le rail de chaque
assemblage (ZL3).
9.4 Glisser une vis (U) dans le rail de chaque
assemblage (ZL4).
Step 9
9.1 Slide two screws (U) into the rail of each
assembly (ZL1).
9.2 Slide one screws (U) into the rail of each
assembly (ZL2).
9.3 Slide one screw (U) into the rail of each
assembly (ZL3).
9.4 Slide one screw (U) into the rail of each
assembly (ZL4).
UX18

19
© Sojag inc. 2015
ZL2
ZL1
ZL3
ZL4
X2
ZL2
UX1
X4
ZL1
UX2
X4
ZL3
UX1
X4
ZL4
UX1

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2015
Étape 10
10.1 Attacher les assemblages (ZL3 et ZL4) au connecteur
de toit intérieur (J) en utilisant les vis (V1) tel qu’illustré.
10.2 Attacher les fer angles trouvés à l’autre extrémité des
assemblages (ZL3 et ZL4) à la structure en utilisant
les vis (W).
Step 10
10.1 Attach the assemblies (ZL3 and ZL4) to the
inside roof connector (J) using the screws (V1)
as illustrated.
10.2 Attach the iron angle found on each assembly
(ZL3 and ZL4) to the unit using the screws (W).
WX16 V1 X16
JX1
