Solter OPTIMATIC Series User manual

MI03102-04 11/2016

INTR DUCCIÓN
Agradecemos su deferencia hacia nuestra marca y esperamos le sea de gran utilitdad la pantalla de
soldadura que acaba de adquirir. El presente manual de instrucciones contiene las advertencias nece-
sarias para una correcta utilización dentro de las máximas condiciones de seguridad para el operario.
Los filtros de soldadura SOLTER deben ser empleados por personal experto que conozca y com-
prenda los riesgos involucrados en la utilización de las mismas. En caso de incomprensión o duda
sobre este manual les rogamos que se ponga en contacto con nosotros. La manipulación del filtro de
soldadura conlleva un peligro importante de lesión. Rogamos se abstenga de efectuar cualquier mani-
pulación en el filtro o casco. Sólo personal técnicamente preparado puede realizarlo.
SOLTER Soldadura, S.L. declina toda responabilidad por prácticas negligentes en la utilización y/o
manipulación. Este manual debe adjuntarse y conservarse con el modelo de filtro adquirido.
Estos filtros están diseñados y aprobados de acuerdo con la Norma Europea EN 379.
Es responsabilidad de las personas que los utilicen y reparen que el producto no deje de cumplir los
requisitos de las normas mencionadas.
ANTES DE EMPEZAR A S LDAR
Antes de usar cualquiera de los filtros de soldadura asegúrese de retirar los films de protección co-
rrespondientes, mantenga limpia el área de visión y la parte frontal del filtro ya que ahí se encuentran
los sensores que se ocupan del oscurecimiento del filtro.
Inspeccionar todas las partes operativas antes de usar la pantalla y comprobar que no existen signos
de deterioro. Cualquier parte deteriorada debe sustituirse inmediatamente antes de su utilización. Ve-
rificar el funcionamiento del filtro antes de cada uso.
Asegúrese también de que la sujeción del mismo a la pantalla de protección es correcta para evitar
que el mismo se pueda desprender ante cualquier impacto pudiendo provocar daños personales al
usuario.
En caso de que el DIN de oscurecimiento del filtro sea regulable ajústelo correctamente antes de
cualquier aplicación, para saber el grado adecuado para todas las aplicaciones consulte el apartado
TABLA DE ELECCIÓN DE FILTROS SEGÚN A LICACIÓN del manual de la pantalla de protección.
CARACTERÍSTICAS TÉCNICAS
M DEL PTIMATIC 100 PTIMATIC 55 PTIMATIC 50
Policarbonato 110x90x8mm 110x90x8mm 110x90x8mm
Área de visión 96x39mm 96x39mm 91x39mm
CE 1/1/1/2 1/1/1/2 1/1/1/2
scurecimiento Ajustable (DIN 4/9-13) Ajustable (DIN 4/9-13) Fijo (DIN 11)
Tipo de Alimentación Placas solares y 1 pila
recambiable CR 2032 Placas solares Placas solares
n / ff Automático Automático Automático
Sensibilidad
Ajustable
Baja (L W)
Alta (HIGH)
Ajustable
Baja (L W)
Alta (HIGH)
Manual (Interior)
Velocidad scuro / Claro 0,1s MIN
1,0s MAX
0,1s MIN
1,0s MAX
0,1s SL W
0,8s FAST
RangoTemperatura de trabajo - 10ºC a + 60ºC - 10ºC a + 60ºC - 10ºC a + 60ºC
Peso 0,8 Kg 0,75 Kg 0,75 Kg
S LTER S LDADURA S.L.

PARTES DE L S FILTR S
Todos los filtros vienen marcados tal como indica el certificado CE de cada modelo. En este marcaje
se especifica con el primer número el grado de protección DIN que tiene el filtro cuando está en es-
tado abierto (claro), el siguiente número indica el grado DIN en estado cerrado (oscuro) indicando el
grado mínimo y el máximo. El símbolo que hay entre los dos numeros nos indica si el ajuste del grado
DIN es manual o automático. Los tres siguientes números nos indican el tipo de óptica, la dispersión
de luz del filtro y la homogeneidad de la visión del filtro según normativa.
Los tres numeros siguientes indican la Normativa Europea con la que cumple el filtro.
AJUSTES DE L S FILTR S
En el modelo O TIMATIC 100 podemos ajustar el grado DIN manualmente.
El ajuste del grado DIN dependerá de la aplicación de la cual nos queramos proteger y de su poten-
cia. El grado DIN es el grado de oscuridad del filtro durante el proceso de soldadura.
Sensibilidad
Ajusta la intensidad de luz necessaria para que el filtro pase de estado abierto a estado cerrado (os-
curo). La posición LOW la sensibilidad a la luz es baja, en posición HIGH la sensibilidad a la luz es
alta.
Retraso
Ajusta el tiempo que tarda el filtro en volver a estado abierto (claro) original una vez finalizado el pro-
ceso de soldadura. ara el modelo O TIMATIC 50 la posición SLOW el retraso es de 0,1s, en posi-

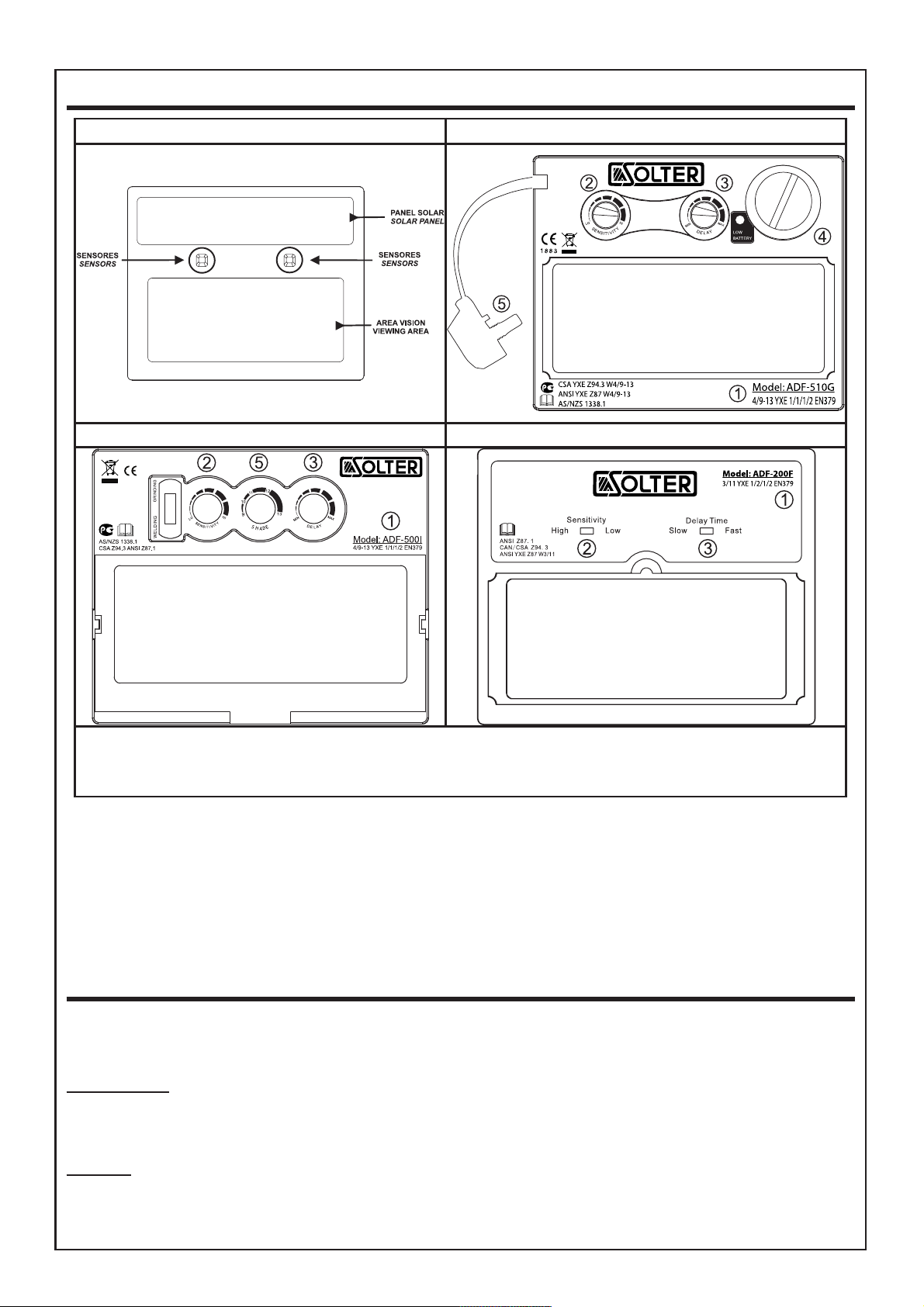

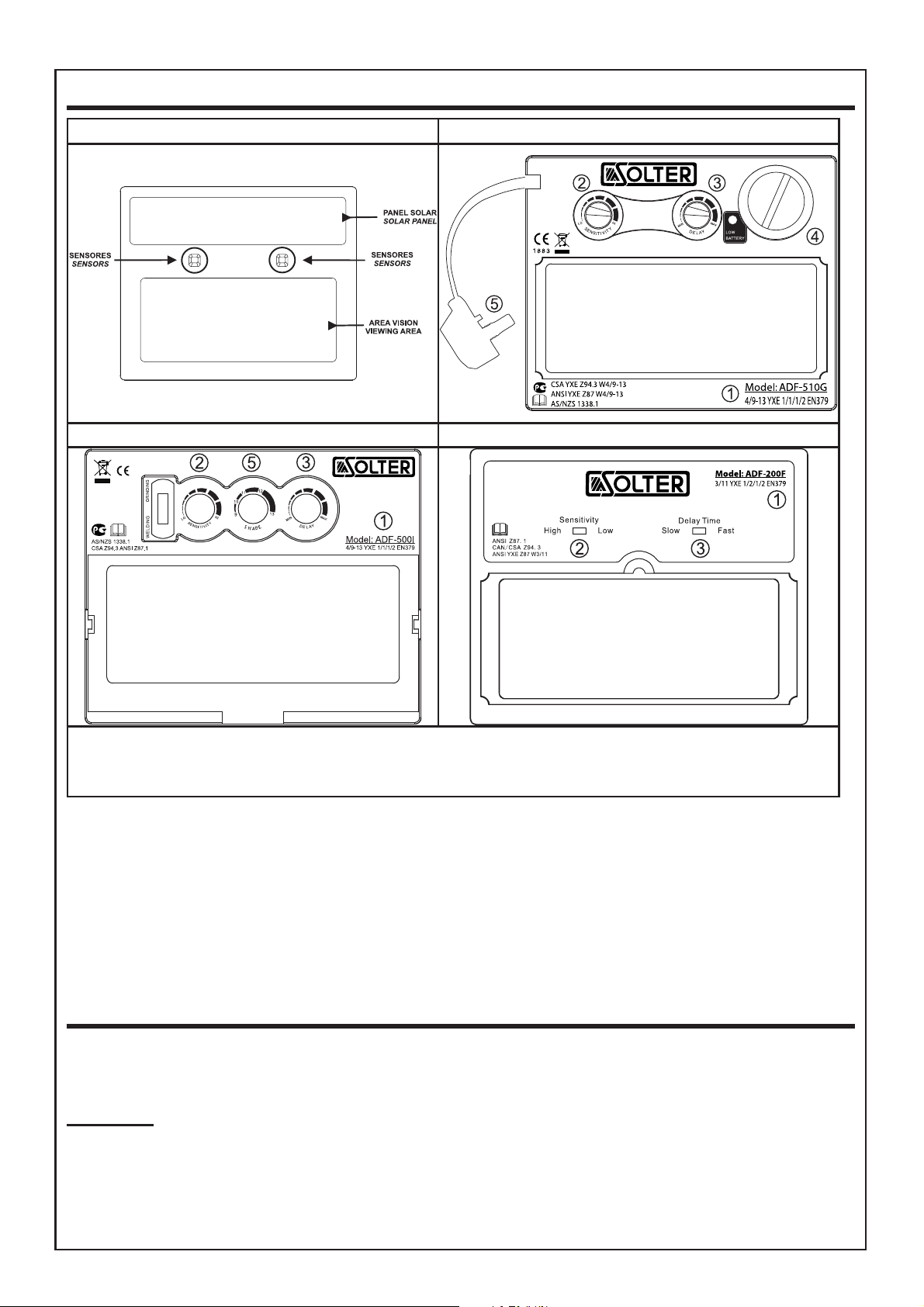

PARTE FR NTAL PTIMATIC 100
PTIMATIC 55 PTIMATIC 50
1-Marcaje segun normativa CE 2- Ajuste sensibilidad
3- Ajuste del retraso 4- ila intercambiable CR 2032
5- Oscurecimiento
S LTER S LDADURA S.L.

ción FAST el retraso es de 0,8s. ara los modelos O TIMATIC 100 / 55 el retraso se puede regular
desde 0,1s hasta 1,0s.
Funciones del filtro
Algunos f ltros permiten operar en dos modos de funcionamiento: Soldadura o amolado.
Amolado: Se usa para aplicaciones de amolado de materiales. En este modo, la función de oscureci-
miento está apagado. La protección está jado en estado claro, lo que permite tener una visión clara
con la seguridad de que la máscara protegerá la cara de cualquier posible daño.
Soldadura: Se usa para la mayoría de aplciaciones de soldadura. En este modo, la función de oscure-
cimiento está encendida. En el momento en el que perciba un ópticamente un arco, seleccione el
nivel de protección, el tiempo de retardo y el nivel de sensibilidad adecuado.
AJUSTE DEL GRAD DE PR TECCIÓN
En caso de disponer de un filtro con DIN regulable ajustar el grado según la aplicación de la cual nos
queremos proteger. Ver la siguiente tabla.
El modo amolado está pensado para realizar trabajos de amolado, no de soldadura.
Antes de volver a soldar asegúrese de volver a de jar la perilla en la posición de soldadura.
TABLA PARA ELECCI N DE FILTR S SEGUN APLICACIÓN
CORRIENTE
EN
AM ERIOS
CORTE
DE
LASMA
ELECTRO-
DOS RE-
VESTIDOS
MIG
METALES
ESADOS
MIG
ALEACIONES
LIGERAS
TIG MAG ARCO /
AIRE
SOLDADURA
DE LASMA
0,25
TONO 8
TONO 8
TONO 2,5
0,5 TONO 3
0,75 TONO 4
1 TONO 5
2,5 TONO 6
5 TONO 7
10 TONO 8
15 TONO 8 TONO 9 TONO 9
20 TONO 10
30 TONO 9 TONO 10
40 TONO 11
60
TONO 11
TONO 10 TONO 11 TONO 9
80
TONO 12
100
TONO 11
TONO 10 TONO 12 TONO 10
125
TONO 11
150 TONO 11
TONO 13
TONO 11 TONO 10
TONO 13
175
TONO 12
200
TONO 12 TONO 12
TONO 12 TONO 12 TONO 11
225
250
TONO 13
TONO 14
TONO 13 TONO 12
TONO 14
275
TONO 13
300 TONO 13
350
TONO 13 TONO 13 TONO 14
400
TONO 14 TONO 14
450
500 TONO 15 TONO 15 TONO 15
TONO 14 TONO 14 TONO 15
S LTER S LDADURA S.L.

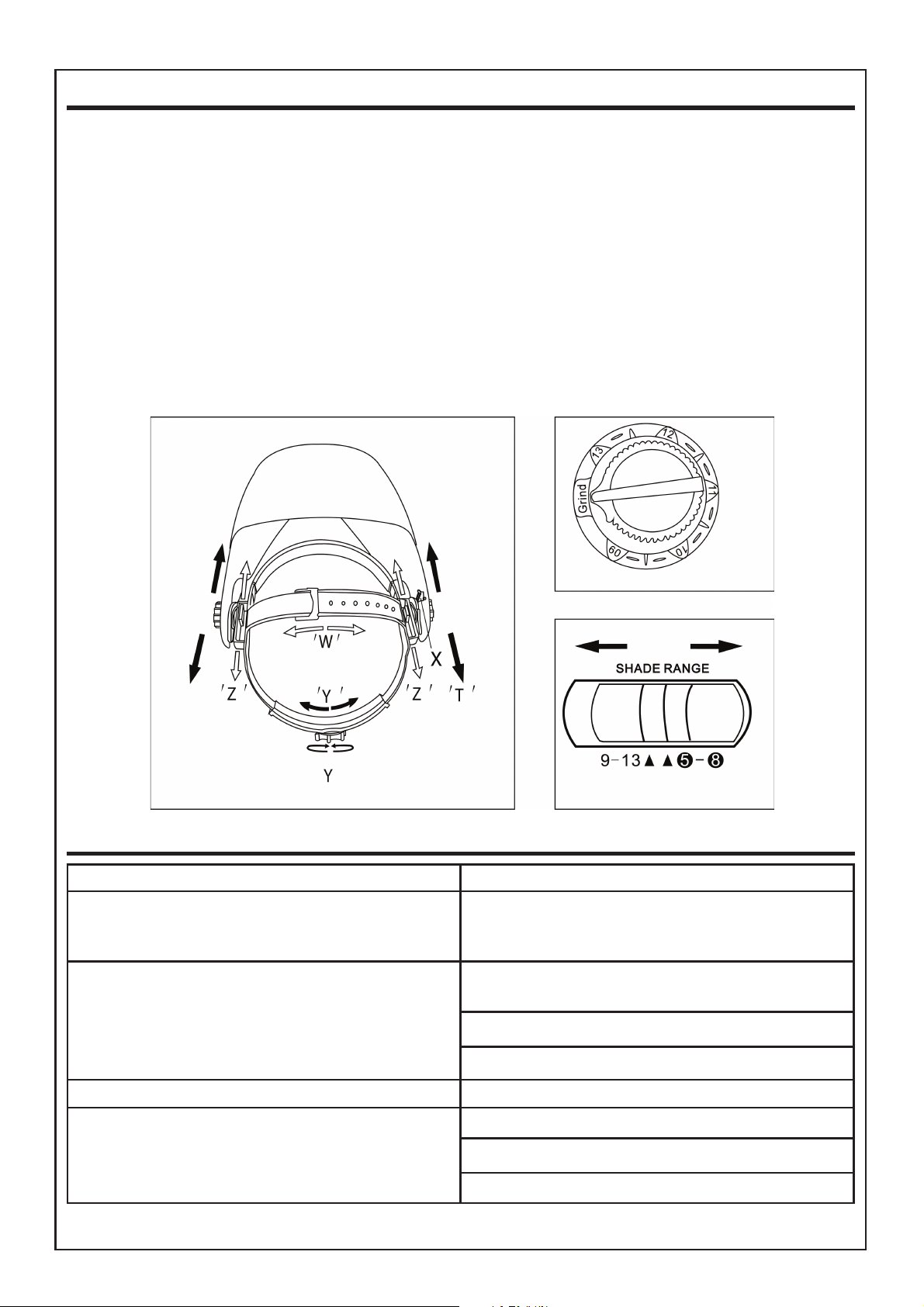

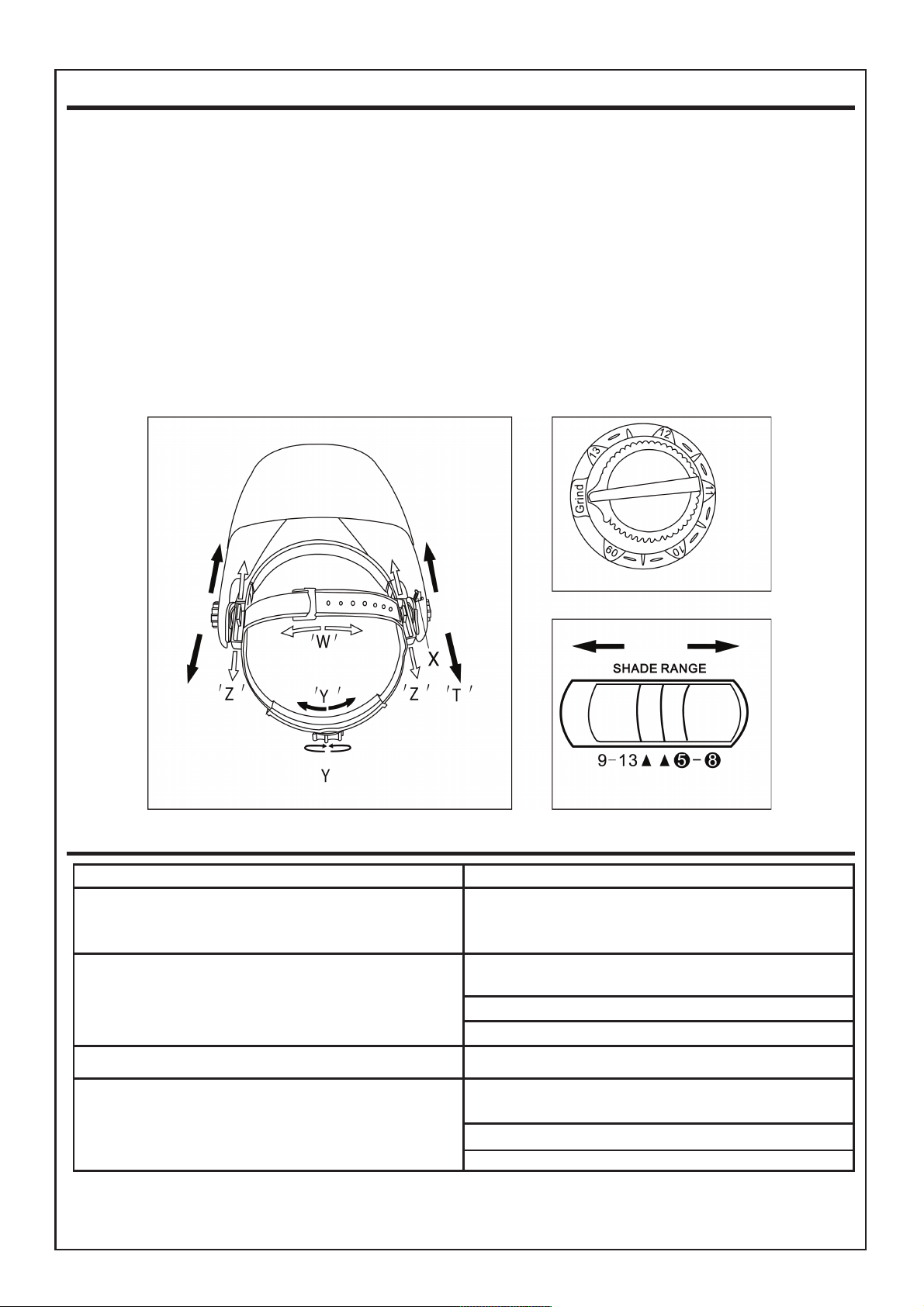

AJUSTE DEL ARNES
Altura del arnes (Posicion W)
Ajuste el arnes en la profundidad adecuada en la cabeza para assegurar un equilibrio correcto y esta-
ble.
Estrechar el arnes (Posicion Y)
ulse el boton de ajuste de la parte trasera del arnes y gire hacia la derecha o la izquierda hasta la
posición adecuada.
Ajustar distancia (Posicion Z)
Ajuste la distancia entre la cara y la lente aflojando por igual las dos tuercas exteriores y presione
hacia adentro para liberarlo de las ranuras de ajuste.
Ajuste del angulo (Podicion X)
Cuatro pernos en el lado derecho superior del arnés proporcionan un ajuste para la futura inclinación-
del casco. ara ajustar, afloje la perilla de ajuste del lado derecho, a continuación, levante la pestaña
del brazo de control y muevelo a la posición deseada y finalmente vuelva a apretar la perilla de ajuste.
P SIBLES AN MALÍAS
PR BLEMA P SIBLES S LUCI NES
Oscurecido irregular del filtro
La cinta de ajuste ha sido posicionada incorrecta-
mente o el ángulo del casco respecto a nuestra
área de visión no es el adecuado.
El filtro no se oscurece o parpadea
(filtros automáticos)
El filtro protector frontal está dañado o en mal es-
tado.
Los sensores están sucios.
La corriente de soldadura es demasiado baja.
Respuesta del filtro lenta (filtros automáticos) La temperatura de trabajo es demasiado baja.
Visión insuficiente
Los filtros protectores frontal o posterior están
sucios.
Índice de protección incorrecto.
Insuficiente luz en el ambiente de trabajo.
S LTER S LDADURA S.L.

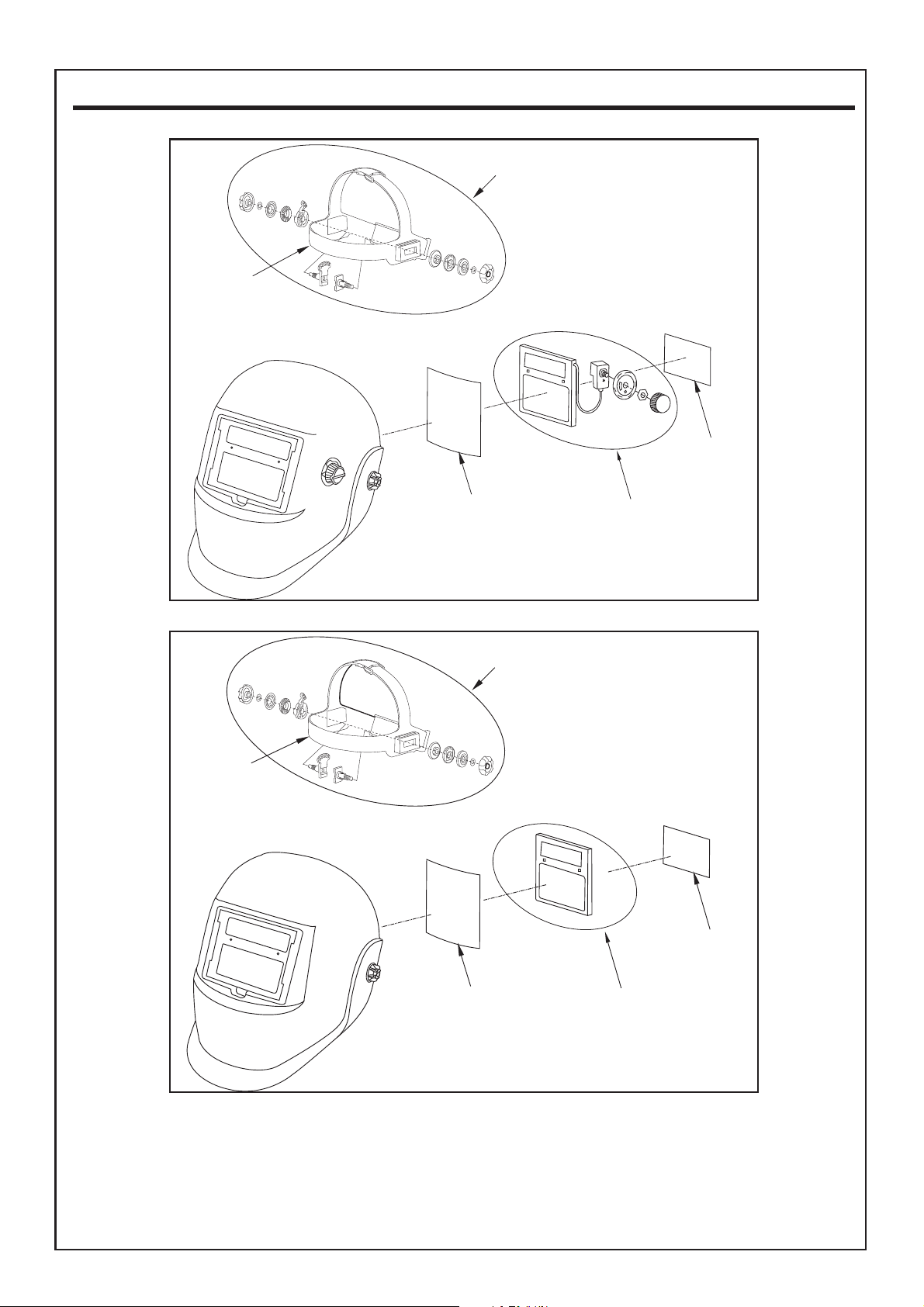

DESPIECE
OPTIMATIC 100
05904
05901
05900
05902
05899
OPTIMATIC 50
OPTIMATIC 55
05904
05901
05900
05902
05898 (50)
05893 (55)
S LTER S LDADURA S.L.

INTR DUCTI N
Thank you for choosing one of our products. We hope you will find this welding screen highly useful.
This manual contains the necessary safety warnings and precautions for the correct use of this pro-
duct to grant maximum security level for the operator.
SOLTER welding filters must only be used by qualified personnel who knows and understands the
risks entailed in an improper use of the same.
Should any doubt arise regarding this manual, please do not hesitate to contact us.
Modifications to the welding filter can result in serious injury.
Do not make any modifications to either the filter or the rest of the helmet.Modifications should only be
undertaken by qualified technicians.
SOLTER Soldadura, S.L. declines all responsibility arising from the misuse and/or improper operation
of this product. This manual must accompany the model of the filter that you have purchased and must
be saved for future reference.
These filters are designed and certified in full conformity with EN 379 safety standards.
The responsibility for ensuring that this product continues to meet the requirements of the related stan-
dards lies with the people that use and repair it.
BEF RE WELDING
Before using any of the welding filters provided remove the protection film from both sides of the front
lens. Keep the work area clean. Always keep the front lens cover clean. The sensors that cause the fil-
ter to darken are located here.
Before using the screen, check all operating parts and make sure there are no signs of wear or da-
mage. Any part that is damaged should be replaced immediately before use. Test the helmet filter be-
fore each use.
Ensure that the filter is properly fixed to the protection screen in order to avoid it from detaching in the
face of any impact, exposing the user to the risk of personal injury.
In case of DIN adjustable darkening filter, select the appropriate shade before each use. Check the
SHADE GUIDE TABLE on the protection screen’s manual.
TECHNICAL SPECIFICATI NS
M DEL PTIMATIC 100 PTIMATIC 55 PTIMATIC 50
Cartridge Size 110x90x8mm 110x90x8mm 110x90x8mm
Viewing Area 96x39mm 96x39mm 91x39mm
CE 1/1/1/2 1/1/1/2 1/1/1/2
Shade Variable Ajustable (DIN 4/9-13) Ajustable (DIN 4/9-13) Fixed (DIN 11)
Power Supply Solar Panels and 1
replaceable batt CR 2032 Solar Panels Solar Panels
n / ff Automatic Automatic Automatic
Sensitivity
Adjustable
(L W)
(HIGH)
Adjustable
(L W)
(HIGH)
Manual (Interior)
Delay Time 0,1s MIN
1,0s MAX
0,1s MIN
1,0s MAX
0,1s SL W
0,8s FAST
perating Temp. - 10ºC a + 60ºC - 10ºC a + 60ºC - 10ºC a + 60ºC
Weight 0,8 Kg 0, 75Kg 0,75 Kg
S LTER S LDADURA S.L.

FILTER PARTS
All filters are classified as indicates the CE Certificate for each model. The first number indicates the
DIN protection level of the filter when it is open (light state). The second number indicates the DIN pro-
tection level of the filter when it is closed (dark state), showing the minimum and the maximum levels
of protection. The symbol between both numbers tells us if the adjustment of the DIN level is manual
or automatic.
The following three numbers indicate the optical class, diffusion of light class and variation of luminous
transmittance class according to related European classification.
The further three numbers indicate the EU Directives with which the filter complies.
FILTER ADJUSTMENT
O TIMATIC filters are provided with Automatic adjustment. DIN level adjustment is dependant upon
type of welding and current/amperes used. DIN level is the shade level of the filter during the welding
process.
Sensitivity
Adjusts the amount of light needed to cause the lens to change from clear to dark state.
O TIMATIC models have low light sensitivity in the LOW position and high light sensitivity in the HIGH
position.
FR NT PART PTIMATIC 100
PTIMATIC 55 PTIMATIC 50
1-CE shade number standard classification 2- Sensitivity adjustment
3- Delay adjustment 4- Repleceable batt CR2032
5- Shade
S LTER S LDADURA S.L.

Delay
Adjusts the speed at which the welding filter returns to clear state once the welding process is over.
O TIMATIC 50 models, the position SLOW the DELAY is 0,1s, and the position FAST the DELAY is
0,8s. For the O TIMATIC 100 / 55 models the DELAY you can regulate from 0,1s to 1,0s.
Filter functions
For some filters ,two modes of operation can be selected : welding or grinding.
Grinding mode: Used for metal grinding applications. In this mode the shade function is turned off.
The shade is fixed in the light state that all owing a clear view to grind a weld with the helmet providing
face protection.
Welding mode: Used for most welding applications. In this mode the shade function is turned on.
When it optically senses a welding arc, please select a suitable shade level, delay time and sensitivity
as required.
PR TECTI N LEVEL ADJUSTMENT
In case of having a filter with adjustable DIN to fit the degree according to the application of which we
are wanted to protect. To see the following table.
Grind mode is intended for Grinding not for welding.
Before restarting welding, the knob should be set back to the“ Weld ”position.
FILTERS SELECTI N TABLE ACC RDING T APPLICATI N
CURRENT
IN AM S
LASMA
CUT
COATED
ELECTRO-
DES
MIG
HEAVY
IRONS
MIG
LIGHT
ALLOYS
TIG MAG ARC / AIR LASMA
WELD
0,25
TONE 8
TONE 8
TONE 2,5
0,5 TONE 3
0,75 TONE 4
1 TONE 5
2,5 TONE 6
5 TONE 7
10 TONE 8
15 TONE 8 TONE 9 TONE 9
20 TONE 10
30 TONE 9 TONE 10
40 TONE 11
60
TONE 11
TONE 10 TONE 11 TONE 9
80
TONE 12
100
TONE 11
TONE 10 TONE 12 TONE 10
125
TONE 11
150 TONE 11
TONE 13
TONE 11 TONE 10
TONE 13
175
TONE 12
200
TONE 12 TONE 12
TONE 12 TONE 12 TONE 11
225
250
TONE 13
TONE 14
TONE 13 TONE 12
TONE 14
275
TONE 13
300 TONE 13
350
TONE 13 TONE 13 TONE 14
400
TONE 14 TONE 14
450
500 TONE 15 TONE 15 TONE 15
TONE 14 TONE 14 TONE 15
S LTER S LDADURA S.L.

ADJUSTING HEADGEAR
Headgear top (Position W)
Adjusting headgear for proper depth on the head to ensure correct balance and stability.
Headgear Tightness (Position Y)
ressing the adjusting knob located on the back of the headgearand turn left or right to a desired
tightness.
Distance Adjustement (Position Z)
Adjust the distance between the face and the lens by loosening both outside tension knobs and press
inward to free from adjustment slots. Move forward or back to desired position and retighten.
(Both sides must be equally positioned for proer vison)
Angle Adjustement (Position X)
Four pins on the right side of the headgear top provide adjustment for the foward tilt of the helmet.
To adjust, loosen the right outside tension adjustment knob then lift on the control arm tab and move it
to the desired position and retighten tension adjustment knob.
P SSIBLE AN MALIES
PR BLEM P SIBLE S LUTI NS
Irregular filter darkening
The regulating tape has been incorrectly positio-
ned or the helmet angle is not appropiate to your
vision.
The filter does not darken or it flashes
(Automatic filters)
The frontal filter protector is damaged or is unfit
for use.
The sensors are dirty.
The welding current is too low.
Slow filter response(Automatic filters) The working temperature is too low.
Insufficient vision
Frontal filter protectors or rear protectors are dirty.
Incorrect protection range.
Insufficient light in the working.
S LTER S LDADURA S.L.

EXPL DED DIAGRAMS
OPTIMATIC 100
05904
05901
05900
05902
05899
OPTIMATIC 50
OPTIMATIC 55
05904
05901
05900
05902
05898 (50)
05893 (55)
S LTER S LDADURA S.L.

DECLARATION OF CONFORMITY
DECLARACION DE CONFORMIDAD
DECLARACIÓ DE CONFORMITAT
DECLARATION DE CONFORMITE
DECLARAÇÃO DE CONFORMIDADE
KONFORMITATSERKLARUNG
S LTER S LDADURA, S. L.
We hereby state that the machine type: / Se declara que el aparato tipo: / És declara que l’aparell
tipus: / On ne déclare que la machine type: / Se declara que el aparato tipo: / Die Maschine Typ:
ADF-510G / ADF-200F / ADF-500I
Serial Number: / Número de serie: / Nombre de sèrie: / Numéro de série : / Número de série: / Serien-
nummer:
ALL NUMBERS
Is in compliance with the directives: / Es conforme a las directivas: / Es conforme a les directives: / Il
est conforme aux directives: / É de acordo com as directivas: / Entspricht den Richtlinien:
2006/95/CE (LVD, EMC), 2002/95/EC (R HS)
2002/96/EC (WEE), 89/686/CEE
And that the following standards apply: / Y que se han aplicado las normas: / I que s’han aplicat les
normes: / Et qu`on a appliqué les normes: / E as regras foram aplicadas: / Folgende Normen kamen
zur Anwendung:
EN 175, EN 379
Technical Department
Campdevànol, 11/2016
SOLTER SOLDADURA, S.L. NIF: B- 17245127
CTRA. NACIONAL 260, KM 122
17530 CAM DEVANOL (GIRONA) S AIN
CERTIFICAD DE GARANTÍA
Los productos SOLTER están diseñados para aplicaciones industriales y profesionales. Tanto su
construcción como los estrictos test y controles de calidad, garantizan los productos de 1 a 3 años
en función del tipo del producto y territorio donde se adquiere dicho producto.
ara más información sobre las condiciones de garantía en España y ortugal :
http://www.solter.com/es/condiciones-garantia-2-mas-1
ES AÑOL: ara detalles de garantía fuera de España contacte con su distribuidor local.
ENGLISH: For details of guarantee outside Spain, contact your local supplier.
FRANÇAIS: our les détails de la garantie hors d’Espagne, contacter votre fournisseur.
DEUTSCH: Einzelheilen über die Garantie Auβerhalb des Spanien teilt ihnen gem ihr orticher Ver-
trieb mit.
ORTUGÊS: ara informaçoes sobre garantia, fora de Espahna, contacte o seu formecedor.
S LTER S LDADURA S.L.

S LTER S LDADURA S.L.
