SOMFY 1875128 User manual

Vous venez d’acheter un détecteur de mouvement extérieur bi-technologie pour votre système d’alarme
Somfy et nous vous en remercions.
■Si les vis et chevilles fournis ne correspondent pas au matériau du mur, se procurer des vis et des
chevilles adaptées, sinon risque de chute du produit.
■Ne pas exposer le produit à des chocs ou des chutes, à des matières inflammables ou à une source de
chaleur, à l’humidité, à des projections de liquide, ne pas l’immerger.
■Ne pas utiliser des produits abrasifs ni de solvants pour le nettoyer.
Ce détecteur de mouvement extérieur bi-technologie est compatible avec une centrale/
transmetteur Somfy :
■PROTEXIAL IO (versions 2010 et suivantes)
Lire ce manuel dans son intégralité pour l’installer.
■HOME KEEPER
Pour l’installer :
− En mode connecté, recommandé par Somfy, c’est-à-dire avec la centrale reliée à internet,
l’installation de ce détecteur se fait à l’aide d’un smartphone et de l’application gratuite Home
Keeper PRO. Il sut de se laisser guider pas à pas, de façon intuitive, ce qui vous permettra
d’installer rapidement ce détecteur, de personnaliser les réglages et les modes de vie, et de
tester l’installation.
− En mode non connecté, c’est-à-dire avec les réglages à l’aide du clavier LCD Home Keeper,
lire ce manuel, sans tenir compte du chapitre « Aecter une zone au détecteur de mouvement
extérieur » en pages 6 et 7.
Le détecteur de mouvement extérieur bi-technologie sera actif en mode nuit (protection
extérieure et périmétrique) et en mode ON total.
Nous vous recommandons :
■de lire attentivement ce manuel en suivant très précisément pas à pas les indications de montage et de
fonctionnement pour utiliser dans les meilleures conditions votre système d’alarme Somfy,
■de bien conserver ce manuel pendant toute la durée de vie du produit.
Détecteur
de mouvement
extérieur
bi-technologie
121212E 11/2020

2Copyright © 2020 Somfy Activités SA. All rights reserved.
Sommaire
Principe de fonctionnement ..................................................................... 3
Présentation............................................................................................... 3
Contenu du pack ......................................................................................................... 4
Ouverture du produit.................................................................................................. 4
Installation.................................................................................................. 5
Mise en place des piles ............................................................................................... 5
Mémorisation du détecteur extérieur
dans la centrale/transmetteur ................................................................................... 5
Aecter une zone au détecteur de mouvement extérieur bi-technologie (PROTEXIAL
io uniquement) ............................................................................................................ 6
Fixation murale............................................................................................................ 9
Réglages...................................................................................................... 11
1Réglage de l’angle de détection............................................................................. 12
2Réglage de la portée de détection infra-rouge A
et de la sensibilité hyperfréquence B.......................................................................................... 13
3Réglage de la sensibilité infrarouge ....................................................................... 16
4Activation de la fonction anti-masquage ............................................................. 16
Utilisation ................................................................................................... 17
Maintenance............................................................................................... 18
Changement des piles ................................................................................................. 18
Entretien ...................................................................................................................... 19
Problèmes rencontrés ................................................................................................ 19
Précautions d’emploi .................................................................................................. 19
Caractéristiques techniques ...................................................................... 20

3
Copyright © 2020 Somfy Activités SA. All rights reserved.
Principe de fonctionnement
Le détecteur de mouvement extérieur bi-technologie permet de détecter un intrus avant eraction (alentours
d’une maison, balcon ou terrasse d’un appartement) en distinguant un être humain d’un animal domestique.
Ce détecteur est prévu pour fonctionner dans un environnement dicile (végétation en mouvement, par
exemple). Pour éviter les déclenchements intempestifs, la détection par la coupure de 2 faisceaux infra-rouges
est confirmée par une détection hyperfréquence pour déclencher une alarme.
Il dispose d’une auto-protection à l’ouverture, à l’arrachement et d’une auto-protection contre le masquage.
Grâce à un récepteur Somfy, vos volets roulants motorisés Somfy peuvent se fermer en cas de détection. Le
détecteur de mouvement extérieur bi-technologie permet également une pré-alarme, en cas de détection, en
n’activant que le bip sur les sirènes et le déclenchement du flash de la sirène extérieure.
Présentation
Manipuler la partie noire avec l’électronique avec précaution.
Ne pas toucher aux ailettes transparentes.
Capot
Module de détection
Boîtier
Couvercle
Socle
Vis de fermeture a c
b
b
a
a
c
Couvercle
Capot
Boîtier
Socle
Module de détection
Vis de fermeture

4Copyright © 2020 Somfy Activités SA. All rights reserved.
Contenu du pack
■2 grandes vis + 2 chevilles (b) pour la fixation du socle
■2 vis (a) pour fixation du boîtier sur le socle
■2 vis (a) pour fixation du module de détection sur le boîtier
■1 vis (c) de fermeture
■3 piles alcalines LR03
■1 notice

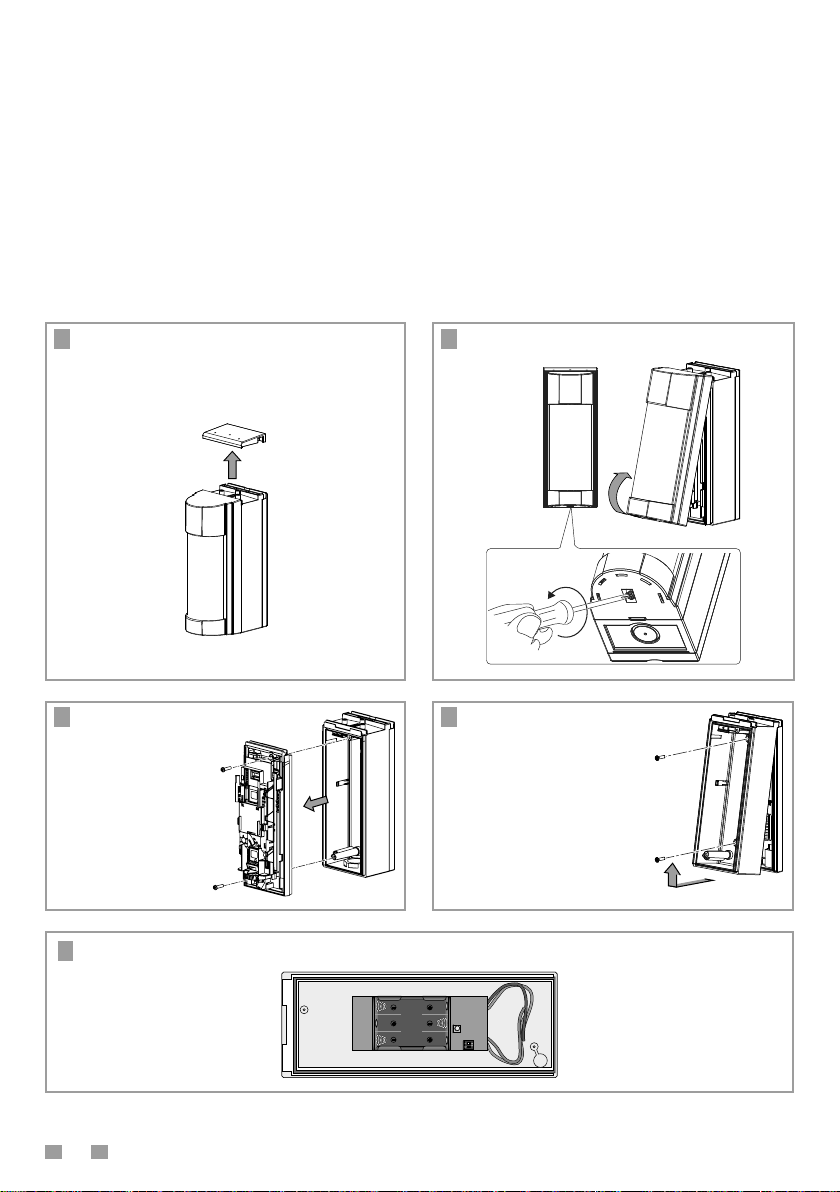

Ouverture du produit
1 Retirer le couvercle. 2 Retirer la vis de fermeture et ôter le capot.
3 Retirer les 2 vis
(en haut à droite et en
bas à gauche).
Détacher le module de
détection.
Ne pas toucher
aux ailettes
transparentes.
4 Retirer les 2 vis
et ôter le boîtier.
5 Vue arrière de la carte électronique :

5
Copyright © 2020 Somfy Activités SA. All rights reserved.
Installation

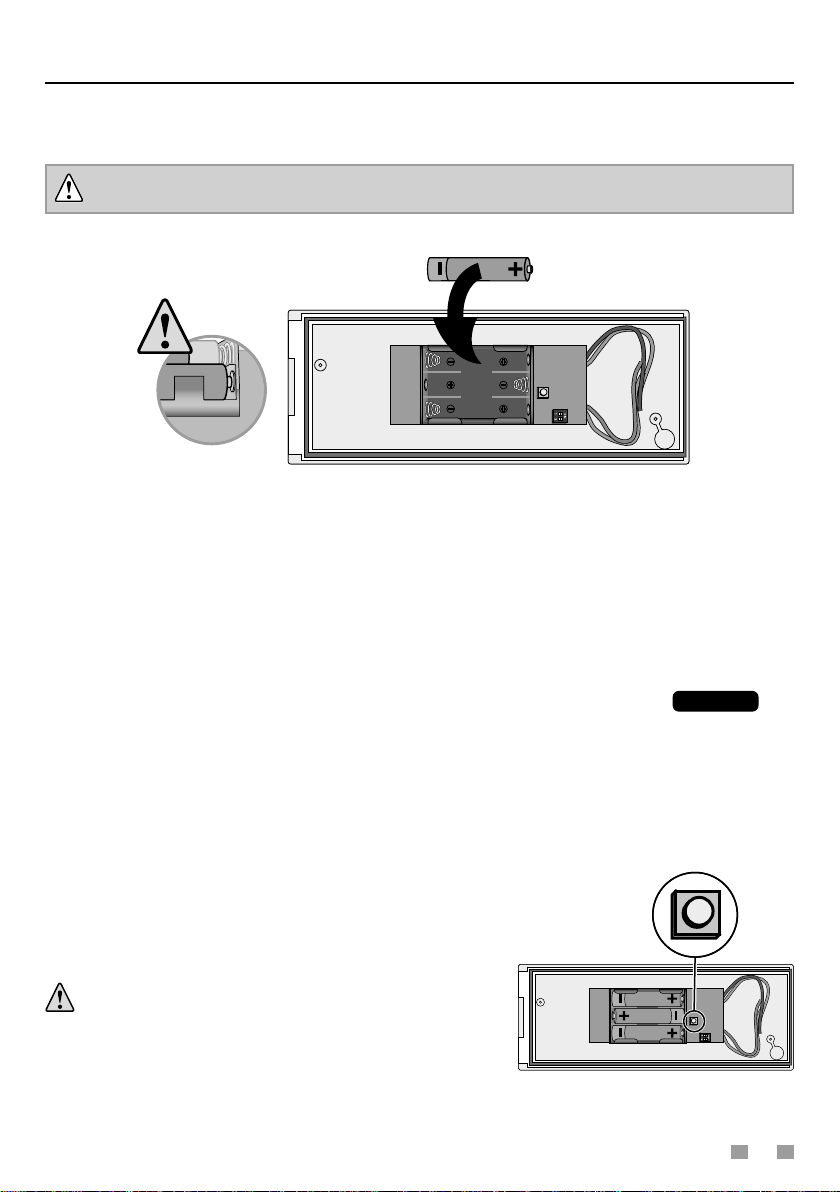

Mise en place des piles
Bien respecter les polarités + et –. Bien vérifier que les extrémités des piles sont en contact avec les
contacts piles.
Insérer 3 piles LR03 dans le bloc piles du détecteur extérieur.
Mémorisation du détecteur extérieur
dans la centrale/transmetteur
Mise en mode mémorisation de la centrale/transmetteur :
Votre système étant déjà fonctionnel, la centrale/transmetteur étant déjà installée et vous souhaitez ajouter
un détecteur. Vous pouvez entrer en mode mémorisation de 3 façons :
■soit en allant sur l’écran « Liste des éléments » du menu installateur et en appuyant sur
Ouverture
, voir
manuel d’installation du système d’alarme ;
■soit en allant sur le clavier LCD, en tapant menu + le code installateur + 753 (menu d’ouverture mémoire),
voir manuel d’installation du système d’alarme ;
■soit par une télécommande déjà mémorisée, en appuyant sur la touche «OFF» jusqu’à l’extinction du voyant.
Un bip retentit sur la centrale.
Mémorisation du détecteur extérieur :
Rappel : maximum 50 éléments par centrale/transmetteur.
Appuyer sur la touche à l’intérieur du détecteur extérieur :
… BIP! sur la centrale/transmetteur.
Le détecteur est mémorisé avec la centrale/transmetteur.
Pour que le détecteur extérieur puisse commander des
récepteurs de volets roulants ou de lumière,
vous devez :
■enregistrer la centrale/transmetteur sur le récepteur de
volets roulants, voir menu 7611,
■enregistrer la centrale/transmetteur sur le récepteur
d’éclairage, voir menu 7612.

6Copyright © 2020 Somfy Activités SA. All rights reserved.
Aecter une zone au détecteur de mouvement extérieur bi-
technologie (PROTEXIAL io uniquement)
Le choix du mode de fonctionnement du détecteur de mouvement extérieur bi-technologie se fait :
■soit à l’aide des 2 commutateurs placés à l’intérieur du détecteur extérieur,
■soit sur votre ordinateur, en local, à partir de la page « Liste des éléments » du menu Installateur.
Le choix de la zone sur ordinateur est prioritaire à la position des commutateurs sur l’élément.
Depuis les commutateurs du détecteur :
Si vous choisissez de régler le mode de
fonctionnement à l’aide des commutateurs, vous
pouvez définir :
■soit un réglage lié au fonctionnement en mode
alarme
■soit un réglage lié au fonctionnement en mode
pré-alarme.
Choix
zone
Position des
commutateurs Ce qui se passe en cas d’intrusion (en mode partiel ou total)
Mode alarme
AT (par
défaut)
Si zone A activée :
■Ding Dong !
(si fonction
KIELA™ active)
Si les 3 zones A, B et C sont activées :
■Déclenchement retardé des sirènes, du flash, de
la transmission téléphonique, de la descente des
volets roulants(1) après la temporisation d’entrée,
de la commande de la lumière
■Mémorisation dans le journal
(menu 6 « Historique »)
A
Si les 3 zones A, B et C sont activées :
■Déclenchement immédiat des sirènes, du flash, de la transmission
téléphonique, de la descente des volets roulants(1) de façon immédiate,
de la commande de la lumière
Mode pré-alarme
AX1
Si zone A activée :
■Ding Dong !
(si fonction
KIELA™ active
Si les 3 zones A, B et C sont activées :
■BIP! sur les sirènes
■Déclenchement du flash de la sirène extérieure
AX2
Si zone A activée :
■Ding Dong !
(si fonction
KIELA™ active
Si les 3 zones A, B et C sont activées :
■BIP! sur les sirènes
■Déclenchement du flash de la sirène extérieure
■Commande de la lumière
■Descente temporisée des volets roulants(2)
(1) Activer cette fonction dans le menu du clavier LCD (voir menu 7641 du manuel d’installation ou « Réglages des scénarii » sur
ordinateur).
(2) Régler cette temporisation dans le menu du clavier du LCD (voir menu 775 du manuel d’installation ou « Réglages avancés »
sur ordinateur).

7
Copyright © 2020 Somfy Activités SA. All rights reserved.

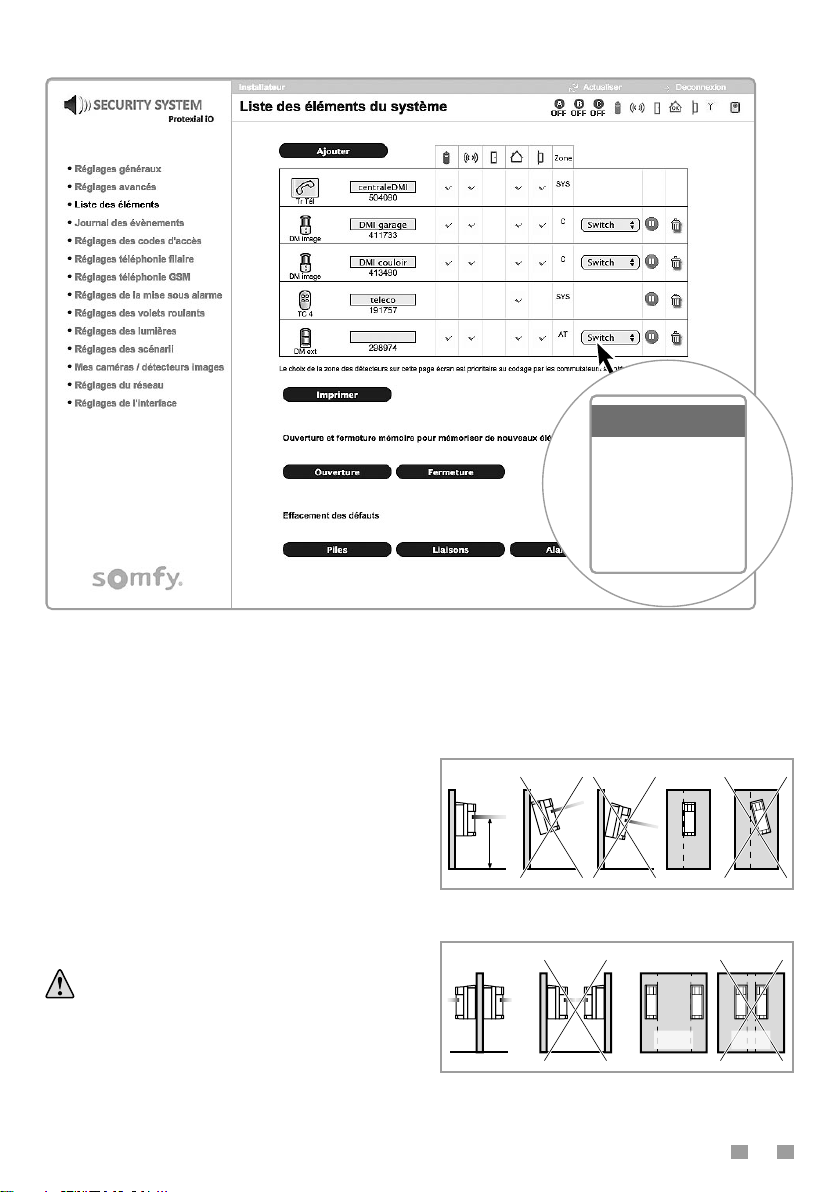

Depuis un ordinateur (PROTEXIAL io uniquement) :
AT
A
AX1
AX2
Switch

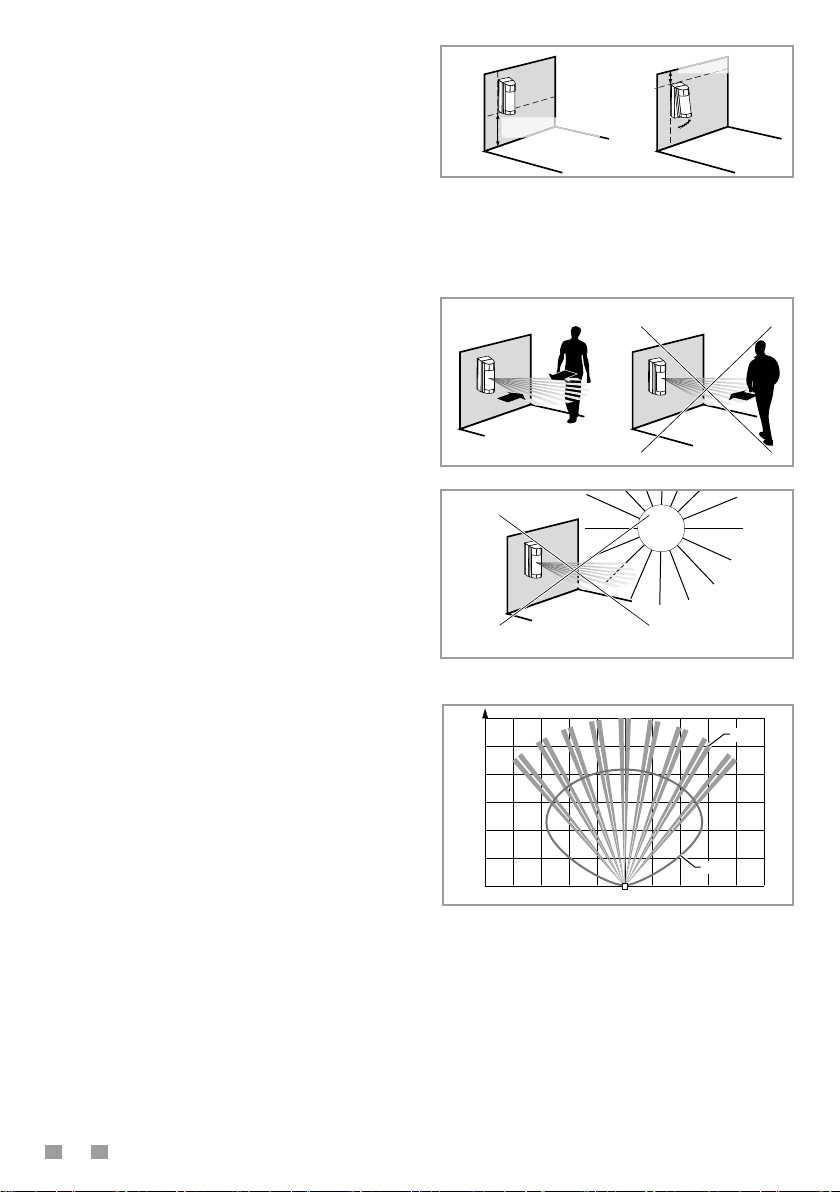

Précautions d’emploi :
Installation perpendiculaire
Installer le détecteur perpendiculaire au sol, de
façon à ce que la zone de détection supérieure soit
bien parallèle au sol. Si le détecteur est incliné par
rapport au sol, la fiabilité de fonctionnement peut
être réduite.
Installation de plusieurs détecteurs
Les rayons des diérents détecteurs de
mouvement extérieurs ne doivent pas se
croiser.
Ne pas installer les détecteurs de mouvement
extérieurs face à face ou côte à côte.
OUI OUI
NON! NON!NON!
>1m <1m
OUI OUI
NON! NON!

8Copyright © 2020 Somfy Activités SA. All rights reserved.
Hauteur d’installation
La hauteur d’installation doit être comprise entre
0,8 m et 1,2 m.
Prévoir un espace d’au moins 6 cm au-dessus du
support pour l’ouverture et la fermeture du capot.
Ajustement de la zone de détection
Installer le détecteur de façon à ce que les objets ou
personnes en mouvement traversent la zone de
détection.
Le détecteur est protégé contre les perturbations
lumineuses.
Cependant un éclairage trop violent entraîne une
condition d’instabilité. Il est recommandé d’éviter
si possible que le détecteur soit ébloui par le
rayonnement solaire direct ou réfléchi.
Lobes de détection
Vue de dessus avec un angle de détection réglé sur
la position 1 :
■IR : détection infra-rouge
■HF : détection hyperfréquence.
0,8<h<1,2m
> 6cm
NON!
OUI
À ÉVITER SI POSSIBLE !
0
0
2
2 24 468 6 8m
4
6
8
10
12 m
IR
HF

9
Copyright © 2020 Somfy Activités SA. All rights reserved.
Fixation murale
Avant de fixer le détecteur de mouvement extérieur bi-technologie, prendre connaissance des réglages possibles,
en pages 11 à 16, ce qui pourra vous aider à choisir l’emplacement idéal pour le fixer.
Le détecteur de mouvement extérieur
bi-technologie possède une languette
d’auto-protection à l’arrachement.
Le détecteur de mouvement extérieur bi-
technologie doit être fixé sur une surface plane, au
risque que les sirènes se déclenchent à la mise sous
alarme si l’auto-protection n’est pas correctement
plaquée au mur.
Ne laisser aucun objet ou obstacle dans un
champ de 1 m autour du détecteur de
mouvement extérieur bi-technologie.
Languette
d’auto-protection
Ne pas fixer le socle sur une paroi métallique, ni proche de sources de parasites (compteur électrique)
ou de ventilation.
1 Fixer le socle sur le mur à l’aide des chevilles et des vis de fixation fournies.
Bien respecter le sens de fixation (UP = HAUT).
b
Pion d’auto-protection

10 Copyright © 2020 Somfy Activités SA. All rights reserved.

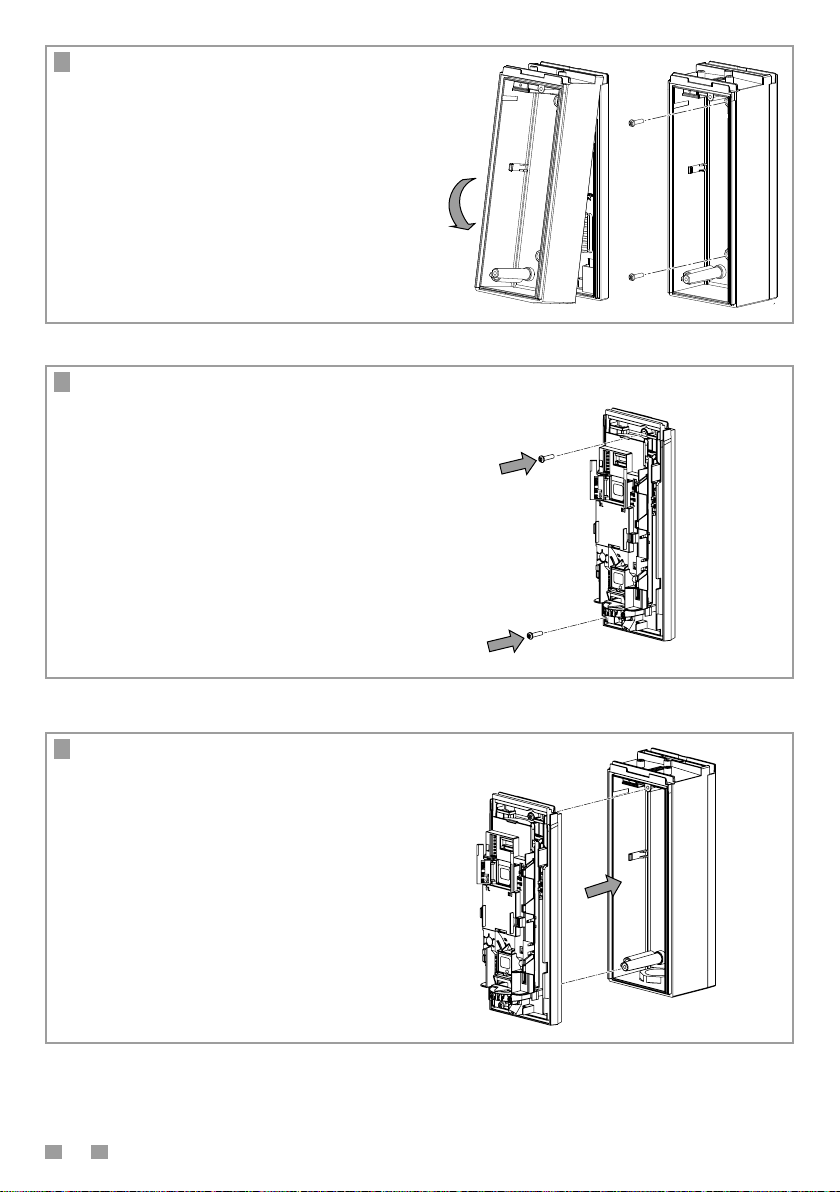

2 Placer le haut du boîtier sur la languette du
socle et basculer le boîtier.
Le fixer sur le socle à l’aide des 2 vis.
3 Pré-visser les 2 vis sur la partie noire (en haut à
droite et en bas à gauche).
4 Positionner le module de détection.
Le fixer à l’aide des 2 vis.

11
Copyright © 2020 Somfy Activités SA. All rights reserved.

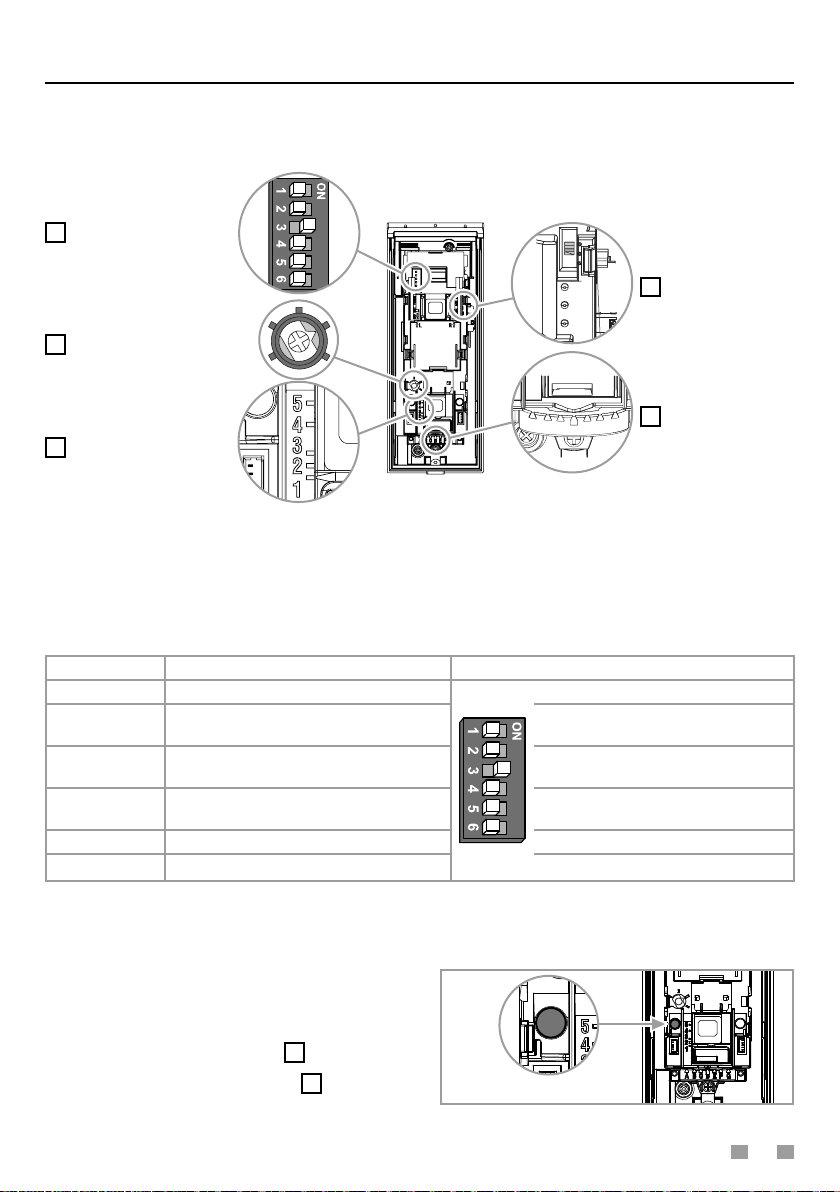

Réglages
4
Commutateurs
Activation de
la fonction
anti-masquage
(commutateur 5=ON) H
DEC FB GA
M
L
3
Réglage de
la sensibilité
infra-rouge
2
Réglage de
la sensibilité
hyperfréquence
(commutateur 6=ON)
1
Réglage de
l’angle de
détection
2
Réglage de la
portée de détection
infra-rouge
Fonction des commutateurs
Commutateur Fonction Position par défaut
1Mode test Commutateur 1 en position OFF.
2Minuteur témoin lumineux Commutateur 2 en position OFF :
ne pas toucher.
3Câblage alarme Commutateur 3 en position ON : ne
pas toucher.
4Allumage témoin Commutateur 4 en position OFF :
ne pas toucher.
5Anti-masquage désactivé Commutateur 5 en position OFF.
6Détection hyperfréquence désactivée Commutateur 6 en position OFF.
Positionner le commutateur 1 en position ON pour
vous rendre compte, grâce au témoin lumineux rouge,
des 2 réglages à faire en priorité :
■Réglage de l’angle de détection 1,
■Réglage de la portée de détection 2.
Témoin lumineux rouge

12 Copyright © 2020 Somfy Activités SA. All rights reserved.

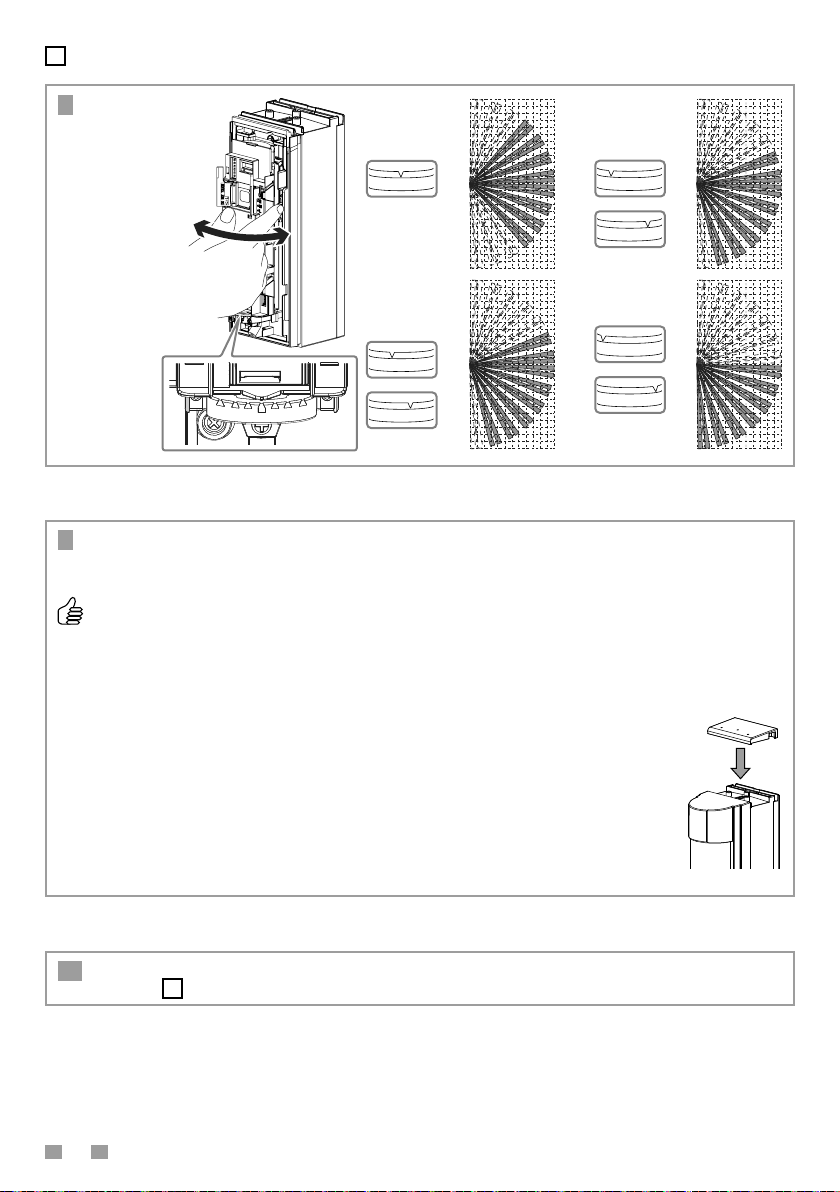

1Réglage de l’angle de détection
D
ABCEFGD
ABCEFG
D
ABCEFG
D
ABCEFG
D
ABCEFG
D
ABCEFG
D
ABCEFG
DEC FB GA
Position B
(F: position
symétrique)
Position D
(par défaut)
Position A
(G: position
symétrique)
Position C
(E: position
symétrique)
1 Selon la zone
à protéger,
il est possible
de régler l’angle
de détection
suivant 7 positions
(ABCDEFG).
Ne pas toucher
aux ailettes
transparentes !
2 Valider le réglage de l’angle de détection à l’aide du témoin lumineux rouge.
Conseils
■Ne pas faire l’installation en pleine luminosité de façon à bien voir le témoin lumineux rouge de test.
■Se faire aider par une personne pour bien voir le témoin lumineux rouge de test de détection, sans que cette
personne ne soit détectée.
■Fermer le détecteur.
■Passer devant le détecteur pour vérifier le champ de détection :
le témoin lumineux rouge s’allume lors d’une détection.
■Ajuster si nécessaire.
3 Ouvrir le détecteur et passer au réglage de la portée de détection infra-rouge et de la sensibilité
hyperfréquence 2.

13
Copyright © 2020 Somfy Activités SA. All rights reserved.

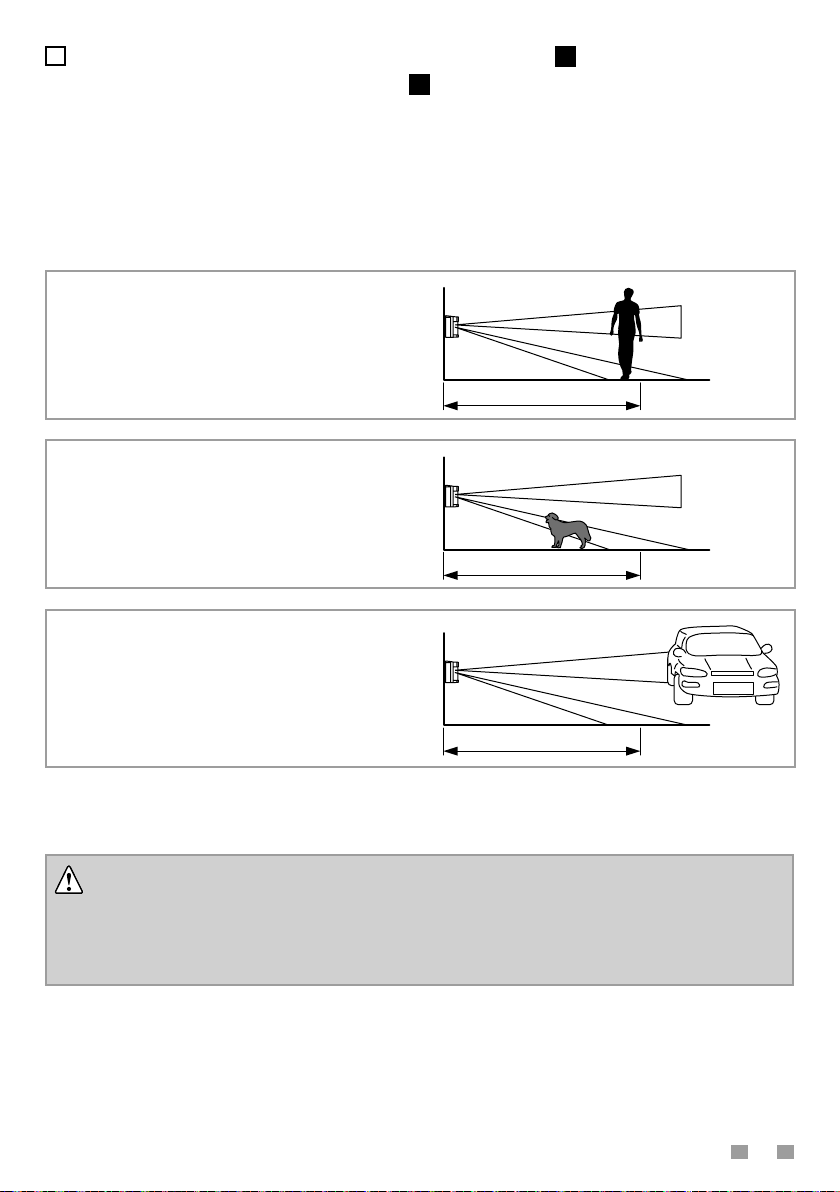

2Réglage de la portée de détection infra-rouge A
et de la sensibilité hyperfréquence B
La portée du faisceau infra-rouge inférieur détermine la portée du détecteur.
Le faisceau infra-rouge supérieur reste toujours parallèle au sol. Le faisceau inférieur est ajusté en fonction de
la position du commutateur coulissant à 5 positions comme le montrent les figures ci-dessous. Étant donné que
les faisceaux (inférieur et supérieur) doivent être coupés simultanément pour déclencher une alarme, la portée
du détecteur est limitée à la portée du faisceau inférieur.
Les faisceaux inférieur et
supérieur sont coupés : àDÉTECTION
Portée de détection
Seul le faisceau inférieur est coupé :
àPAS DE DÉTECTION !
Portée de détection
Seul le faisceau supérieur est coupé :
àPAS DE DÉTECTION !
Portée de détection
Cet appareil détecte les diérences de température entre l’objet en mouvement et la température
ambiante de la zone de détection. Si l’objet est immobile, il ne peut pas être détecté.
Cet appareil a une détection directionnelle. Il lui est dicile de détecter une cible venant droit sur le
détecteur.
Si des passages fréquents ont lieu à proximité de la zone de détection, il est préférable d’éloigner la zone
de détection d’environ 1,5 m à 2,0 m de cette zone de mouvements.

14 Copyright © 2020 Somfy Activités SA. All rights reserved.
1
Régler la portée de détection en déplaçant
le commutateur coulissant à 5 positions Asur
la position souhaitée.
Pour activer la fonction hyperfréquence : placer le
commutateur 6 sur ON.
Ajuster le réglage de sensibilité hyperfréquence en
conséquence en tournant la vis blanche B.
Tableau de correspondance
Portée – Portée de détection infra-rouge (IR) –
Sensibilité hyperfréquence (HF)
Pour une hauteur d’installation = 1 mètre
Nous vous conseillons fortement de respecter les combinaisons mentionnées dans ce tableau
pour un fonctionnement optimal.
Portée maximum Portée de détection
infra-rouge (IR)
A
Sensibilité hyperfréquence (HF)
(avec commutateur 6 en position ON)
B
Standard Variation*
8,5 m 6,5 à 10 m 2
6 m 5 à 6,5 m 3
3,5 m 3 à 4,5 m 4
2,5 m 2 à 3 m 5
* La portée maximale de détection peut varier en fonction des conditions ambiantes.
Ajuster le réglage : IMPORTANT
La zone de détection peut varier de 1,5 à 2,0m en
fonction de la température ambiante.
La zone de détection peut augmenter lorsqu’il y a
une grande diérence de température entre l’objet
en mouvement et l’arrière plan.
Si la portée est réglée en position X, il est possible
que le véhicule soit détecté, selon les conditions de
température ambiante.
Dans ce cas, régler la portée sur la position Y, ce qui
est plus court que la portée idéale mais peut réduire
le risque de détections intempestives.
Confirmer par un test de fonctionnement. Il doit y
avoir détection de (a) et pas de (b).
a
X
Y
b
A
B
Commutateur coulissant
à 5 positions

15
Copyright © 2020 Somfy Activités SA. All rights reserved.

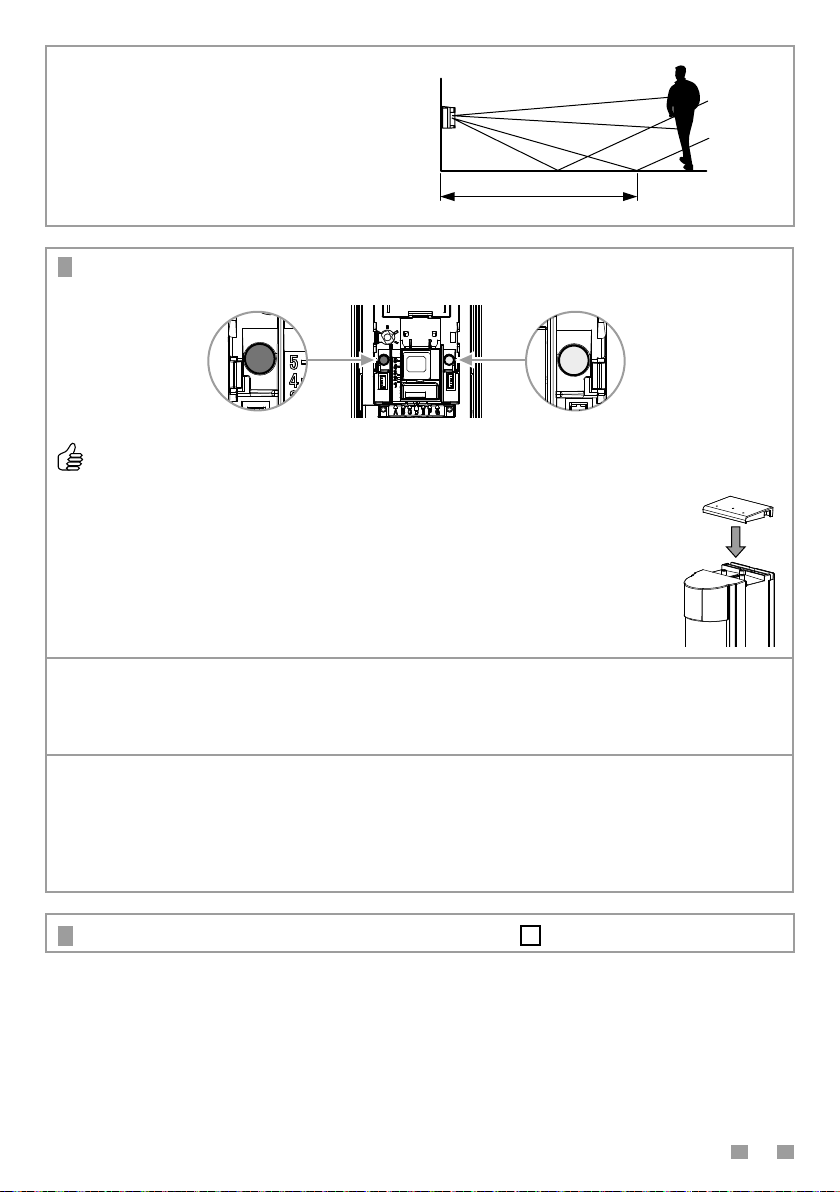

La zone de détection peut augmenter sur des sols
réfléchissants.
Exemples de sols réfléchissants : flaques d’eau, route
mouillée, surface lisse, route en asphalte, etc…
Sélectionner une portée selon les caractéristiques
du sol du lieu d’installation. Y
2 Valider le réglage de la portée de détection et de la sensibilité hyperfréquence à l’aide des témoins lumineux
rouge et jaune :
Témoin lumineux
rouge : détection
Témoin lumineux
jaune : détection
hyperfréquence (HF)
Conseils
■Ne pas faire l’installation en pleine luminosité de façon à bien voir les témoins lumineux
jaune et rouge de test.
■Se faire aider par une personne pour bien voir les témoins lumineux jaune et rouge de
test de détection, sans que cette personne ne soit détectée.
■Fermer le détecteur.
Si la fonction hyperfréquence n’est pas activée (commutateur 6 sur OFF) :
■Passer devant le détecteur pour vérifier le champ de détection :
− lors d’une détection, les témoins lumineux jaune et rouge s’allument en même temps.
■Ajuster si nécessaire.
Si la fonction hyperfréquence est activée (commutateur 6 sur ON) :
■Passer devant le détecteur pour vérifier le champ de détection :
− le témoin lumineux jaune s’allume (une détection infrarouge est confirmée par une détection
hyperfréquence), puis
− le témoin lumineux rouge s’allume pour envoyer un message radio de détection à la centrale.
■Ajuster si nécessaire.
3 Ouvrir le détecteur et passer au réglage de la sensibilité infrarouge 3.

16 Copyright © 2020 Somfy Activités SA. All rights reserved.
3Réglage de la sensibilité infrarouge
Le commutateur de sélection de sensibilité à
3 positions :
H(High = Haut),
M(Medium = Moyen) et
L(Low = Bas).
1 Par défaut, la sensibilité est réglée sur M.
Pour faire varier la sensibilité, sélectionner Lou H.
Pour diminuer la sensibilité (mauvaises conditions d’environnement), placer le commutateur sur L.
2 Valider le réglage de la sensibilité infrarouge à l’aide du témoin lumineux rouge.
Conseil
■En usage standard, nous vous recommandons de laisser le commutateur de sélection de
sensibilité réglé sur M(Medium).
■Fermer le détecteur.
■Passer devant le détecteur pour vérifier le champ de détection :
le témoin lumineux rouge s’allume lors d’une détection.
■Ajuster si nécessaire.
3 Ouvrir le détecteur et passer à l’Activation de la fonction anti-masquage 4.
4Activation de la fonction anti-masquage
La fonction anti-masquage est impérativement la dernière étape des réglages.
Si la fonction anti-masquage ne doit pas être activée,
c’est la fin des réglages :
Positionner impérativement le commutateur 1 en position OFF.
■Fermer le capot, remettre le couvercle et serrer la vis.
H
M
L

17
Copyright © 2020 Somfy Activités SA. All rights reserved.
Si la fonction anti-masquage doit être activée :
Conseils
■Pour éviter tout dysfonctionnement du détecteur en activant la fonction anti-masquage, la zone de
détection du détecteur de doit pas avoir d’obstacle dans un rayon de 1 m (exemple barbecue, vélo...).
■Le givre ou la neige sur le détecteur peut être la cause de déclenchement intempestif. Il est préférable de
désactiver la fonction anti-masquage en hiver les jours de givre ou de neige.
■Activer la fonction anti-masquage en plaçant le commutateur 5 en position ON.
Positionner impérativement le commutateur 1 en position OFF.
■Fermer le détecteur.
A la fermeture du couvercle, le détecteur passe en mode apprentissage pendant
1 minute, ce qui lui permet de reconnaître son environnement.
Ne pas rester dans le champ du détecteur durant cette minute.
Vous disposez ensuite de 10 minutes pour faire un test de masquage.
■Cacher le détecteur pendant au moins 20 secondes, par exemple avec une boîte
en carton.
■Au bout des 20 secondes, l’alarme sonne.
■Arrêter l’alarme.
Test
10 minutes En fonctionnement
Masquage de
20 secondes Masquage de 3 minutes
Apprentissage
1 minute
Fermeture du
couvercle Alarme Alarme
Utilisation
Le fonctionnement du détecteur doit être conforme au choix du tableau en page 6.
L’alarme d’auto-protection symbolisée par le picto sur ordinateur s’ache pour :
■l’ouverture du détecteur,
■l’arrachement du détecteur,
■le masquage du détecteur au bout de 3 minutes.
Si l’obstacle masquant le détecteur est enlevé avant 3 minutes, il n’y aura pas d’alarme d’auto-protection.
Ces 3 auto-protections sont actives sous alarme et hors alarme.
Attendre 11 minutes
avant que le détecteur
soit opérationnel.

18 Copyright © 2020 Somfy Activités SA. All rights reserved.
Maintenance
Changement des piles
Attention : risque d’explosion si la pile est remplacée par un type incorrect.
Tenir hors de portée des enfants les piles (neuves et usagées) et le produit. Si le compartiment pile ne ferme plus,
ne plus utiliser le produit et le tenir hors de portée des enfants. Risque d’explosion, de fuite de liquide ou de gaz
inflammables de la pile si elle est maintenue à haute température (four chaud, feu), écrasée, coupée, ou soumise
à une pression de l’air extrêmement faible. Les batteries non rechargeables ne doivent pas être rechargées.
1 Neutraliser l’auto-protection de l’installation,
pour ne pas déclencher l’alarme :
■Sur le clavier,
entrer le code
utilisateur
puis appuyer
sur la touche
OFF jusqu’à
l’extinction du voyant.
■Ou bien, sur la télécommande, appuyer sur la
touche OFF jusqu’à l’extinction du voyant.
Vous disposez de 2 minutes pour ouvrir l’élément
concerné.
2 Retirer la vis
de fermeture et
ôter le capot.
3 Retirer les 2 vis (en
haut à droite et en bas à
gauche).
Détacher le module de
détection.
4 Retirer les 2 vis et
ôter le boîtier.
5 Remplacer les piles usagées par 3 piles alcalines LR03 neuves,
de même marque issues d’un même lot, en respectant bien les
polarités +et –.
Ce détecteur contient de nombreux matériaux valorisables
ou recyclables dont les piles.
Veiller à séparer les piles et batteries des autres types de
déchets et à les recycler via le système local de collecte.
Nous nous soucions de notre environnement. Ne jetez pas votre appareil avec les déchets ménagers
habituels. Déposez-le dans un point de collecte agréé pour son recyclage.
Refermer le détecteur dans le sens inverse des étapes d’ouverture ci-dessus
6 Si la fonction anti-masquage est activée (commutateur 5 sur ON), le détecteur
passe en mode apprentissage pendant 1 minute et en mode test pendant
10 minutes (voir Réglage de la fonction anti-masquage 4).
CODE +
Clavier :

19
Copyright © 2020 Somfy Activités SA. All rights reserved.
Entretien
Nettoyer la lentille avec un chion sec.
Problèmes rencontrés
Symptômes Cause probable Remède
Le détecteur ne
fonctionne pas, même
en cas d’intrusion dans
la zone de détection.
Tension d’alimentation incorrecte.
■Avez-vous mis toutes les piles dans
le produit ?
■Les piles sont-elles en bon état et
bien mises ?
Les piles sont déchargées. ■Changer les piles.
Alarme intempestive.
Le détecteur est fixé sur un mur non
lisse.
■S’assurer que la surface du mur est
bien lisse.
Le détecteur n’est pas installé
perpendiculairement au sol.
■Installer le détecteur
perpendiculairement au sol.
La zone de détection inférieure est plus
longue que nécessaire.
■Vérifier et régler à nouveau la zone
de détection.
La zone de détection inférieure reçoit
indirectement le rayonnement du soleil,
les phares d’un véhicule, etc.
■Modifier la zone de détection.
La zone de détection inférieure est
exposée directement au rayonnement
solaire, aux phares d’un véhicule, etc.
■Modifier la zone de détection afin
que le détecteur ne soit pas ébloui.
Il y a une source de chaleur (climatiseur,
extraction d’air, etc…) dans la zone,
pouvant provoquer des changements
de température.
■Modifier la zone de détection ou
supprimer la zone de chaleur.
Masquage du détecteur.
■Vérifier que le détecteur n’est pas
masqué et qu’il n’y a pas d’objets
dans un rayon de 1 m.
Le givre ou la neige a provoqué le
masquage du détecteur
■Désactiver la fonction anti-masquage
en hiver les jours de givre ou de neige.
Parfois il n’y a pas de
détection.
La zone de détection n’est pas
correctement ajustée.
■Modifier et ajuster la zone de
détection.
La sensibilité est réglée sur «L» (faible). ■Modifier la Sensibilité sur «M»
(moyen) ou «H» (haut).
Déclenchement de
l’alarme à la mise en
marche
Pédale d’auto-protection à
l’arrachement non plaquée
correctement au mur
■Vérifier que la surface sur laquelle le
fond du détecteur est fixé est bien
lisse.
Précautions d’emploi
Ne pas arroser avec un jet d’eau ou un
nettoyeur à haute pression.

Nous nous réservons le droit à tout moment, dans un souci constant d’évolution et d’amélioration de nos modèles, de leur apporter toutes modifications que nous jugerons utiles. Photos et illustrations non contractuelles. SOMFY Activités SA, capital 35.000.000 Euros, RCS Annecy 303.970.230 100% recycled paper
Caractéristiques techniques
Portée infra-rouge réglable de 2,5 m à 12 m
Angle de détection infra-rouge 90°
Portée hyperfréquence maximum 8 m
Hauteur de fixation 0,80 m – 1,20 m
Auto-protégé à l’ouverture oui
Auto-protégé à l’arrachement oui
Auto-protégé au masquage oui
Utilisation en extérieur
Indice de protection IP 55
Température de fonctionnement – 20 °C à + 60 °C
Alimentation 3 piles alcalines LR03 fournies
Autonomie en usage courant 4 ans pour des commutateurs dans cette position:
Commutateur 1en position OFF
Commutateur 2en position OFF
Commutateur 4en position OFF
Montage mural
Voyants lumineux (rouge + jaune) - éteints en fonctionnement normal
- allumés lors du test de détection
Fréquence de détection hyperfréquence 10,587 GHz
Bandes de fréquence et
puissance maximale utilisée
433.42 MHz - 433.92 MHz
< 10 mW
Par la présente Somfy déclare que l’équipement radio couvert par ces instructions est conforme
aux exigences de la Directive Radio 2014/53/UE et aux autres exigences essentielles des Directives
Européennes applicables.
Le texte complet de la déclaration UE de conformité est disponible sur www.somfy.com/ce.
Ce produit est garanti 5 ans à compter de sa date d’achat.
