Sony HVL-F20M User manual

© 2013 Sony Corporation
Printed in China
4-469-463-01(1)
HVL-F20M


1
2
3
1
2
3
4
5
AB
4
3



6
7
8
9
10
1

Flash
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit dierent from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Before Use
For details, refer to the operating instructions supplied with your camera.
This unit is not dust-proof, splash-proof or waterproof.
Do not place this unit in the following locations
Regardless of whether this unit is in use or in storage, do not place it in any of
the following locations. Doing so may lead to a malfunction.
Placing this unit in locations subject to direct sunlight such as on dashboards or
near a heater may cause this unit to deform or malfunction.
Locations with excessive vibration
Locations with strong electromagnetism
Locations with excessive sand
In locations such as the seashore and other sandy areas or where dust clouds occur,
protect this unit from sand and dust. is may lead to a malfunction.
Features
Simple, compact external ash with 24 mm slim design.
Has an automatic white balance adjustment function.
Red-eye reduction ash capability
Identifying the Parts
1 Flashtube
2 BOUNCE switch
3 Lock ring
4 Multi Interface foot
Notes
Do not touch with your hand.
5 Connector protect cap
6 TELE switch (default: Standard position)
7 Battery compartment cover
8 CHG lamp
9 POWER lamp
10 Shoe POWER switch
e status of the CHG lamp and POWER lamp changes as follows according to the
condition of this unit:
Condition of unit CHG lamp POWER lamp
During charging O Green light
When charging is completed On Green light
When the proper exposure is
achieved aer shooting Blinks Green light
When batteries are low O Red light
When this unit is overheated O Red blinking light
When camera setting is [Flash o] O Green light
Preparation
Inserting batteries
Install batteries in this unit and then attach this unit to your camera.
Use either of the following battery pairs:
Two AAA alkaline batteries
Two AAA nickel-metal hydride (Ni-MH) batteries
Batteries are not included.
1 Set the shoe POWER switch to OFF.
Default: ON
2 Press the battery compartment cover in the direction illustrated
to open it.
3 Insert the batteries into the battery compartment as marked
inside.
Make sure the batteries are installed correctly.
4 Close the cover.
Do the reverse procedure to open the cover.
Notes
Be careful not to pinch your ngers when opening and closing the battery
compartment cover. Careless handling may cause injury.
Checking batteries
e POWER lamp of this unit lights up red when the batteries are low.
If neither the CHG lamp nor the POWER lamp lights up when the shoe POWER
switch is set to [ON], check if the batteries are installed correctly. If the batteries are
installed correctly but the lamps still do not light up, replace the batteries.
Attaching this unit to your camera and turning it on
Remove the connector protect cap and make sure the lock ring is not locked.
Make sure the camera is switched o.
1 Turn this unit on.
When you ip this unit up until it clicks, it turns on and the POWER lamp lights
up.
To turn this unit o, ip it down. (see illustration -1)
is unit may touch some models of camera or interchangeable lens when it is
turned o.
2 Make sure the built-in ash of your camera is in the down
position.
If your camera has a built-in ash and the ash is in the up position, return it to
the down position.
3 Insert the Multi Interface foot of this unit all the way into the Multi
Interface Shoe of your camera in the direction of the arrow.
4 Turn the lock ring to lock this unit in place.
Do not turn the lock ring with excessive force.
To remove this unit, perform the above steps in reverse.
e lock ring does not lock automatically. Turning the lock ring with force may
unlock it.
5 Turn your camera on.
Power save
If you do not operate your camera or this unit for more than 1 minute aer your
camera has entered the power save state, this unit automatically turns o to save
power, and the POWER lamp and CHG lamp turn o.
is unit also enters the power save state when you set the POWER switch of
your camera to [OFF] (with all Sony digital single lens reex cameras except the
DSLR-A100).
To exit the power saving state, turn this unit back on or operate your camera.
Shooting
1 Make sure that your camera and this unit are turned on.
2 Set your camera to the desired shooting mode.
Refer to the operating instructions of y our camera for shooting modes.
When you set your camera to shutter speed priority (S) mode or manual exposure
(M) mode, you cannot select a shutter speed faster than the ash sync speed*.
* Flash sync speed is the maximum shutter speed that you can use with a ash.
3 After charging of this unit is completed, press the shutter button
to shoot a subject.
When charging is completed, the CHG lamp of this unit turns amber.
When the proper exposure can again be obtained aer shooting, the CHG lamp
blinks amber.
Notes
If you shoot before charging is completed, you may not be able to get enough
lighting (under exposure).
When using the ash in self-timer shooting, make sure that charging is completed
before pressing the shutter button.
When your camera is in auto ash mode, the ash may not re depending on the
lighting conditions.
Overheat protection
Overheat protection is a function for protecting this unit from overheating. If this unit
gets warm when used in continuous ash mode or in a hot environment, ash ring is
automatically disabled.
When overheating is detected, the POWER lamp blinks in red at one-second
intervals.
Flash ring cannot be re-enabled until this unit cools down.
When this unit is in an overheated state, leave it without any operation for 10
minutes to cool down.
BOUNCE Switch
If you re a ash directly at a subject just in front of a wall, harsh shadows appear on
the wall.
When shooting in a room with a low ceiling, you can soen these shadows by setting
the BOUNCE switch to [BOUNCE] so that the ashtube of this unit tilts upward and
emits light at the ceiling. Light reects o the ceiling and illuminates the subject to
produce a so-lit image.
In outdoor shooting, setting the BOUNCE switch to [DIRECT] lets you illuminate a
subject at a distance that a built-in ash cannot reach.
BOUNCE: the ashtube is set at 75 degrees upward (bounce ash)
DIRECT: the ashtube is set at 0 degrees (direct ash)
Slide the BOUNCE switch to the desired position.
Printed in China
HVL-F20M
© 2013 Sony Corporation
Operating Instructions/Mode d’emploi
4-469-462-11 (1) TELE Switch
If a subject is too far to be reached by the ash from this unit (the subject is out of
ash range), set the TELE switch of this unit to [Tele position] (see illustration -B).
e ash from this unit can now reach a further range.
Notes
Set the TELE switch to [Standard position] (see illustration-A) for regular
shooting.
If the lens angle is wider than the selected ash angle, the outer areas of the image
may become dark. See “Zoom ash range” for the ash range of each position.
e TELE switch is enabled only when the BOUNCE switch is set to [DIRECT].
If this unit is attached to a camera with a built-in ash that operates as an AF
illuminator, AF accuracy may be greatly reduced in night view shooting.
Wireless Control
You can attach this unit to a compatible camera and use it as a wireless controller
for an o-camera ash. An o-camera ash means a ash positioned away from the
camera that is being use for shooting.
In this manual, a ash attached to the camera is referred to as a controller and a ash
used separately from the camera is referred to as an o-camera ash.
1 Connect this unit to your camera, and set the power switches of
your camera, o-camera ash and this unit to [ON].
2 Set the mode of your camera and o-camera ash as follows.
Camera:
Set the mode to [Wireless].
Refer to the operating instructions of your camera for details.
O-camera ash:
Set the o-camera ash to [Wireless remote mode] and the wireless channel to
[CH1]. Refer to the operating instructions of your o-camera ash for details.
3 Set your camera and o-camera ash.
Refer to the operating instructions of your o-camera ash for how to set it.
4 Make sure the o-camera ash and this unit are fully charged.
5 Fire a test ash to check the o-camera ash.
e ash test diers depending on the camera. Refer to the operating
instructions of your camera.
If your o-camera ash does not re, change the position of your camera, o-
camera ash and the subject and try a test ash again.
6 Make sure that this unit and your o-camera ash are charged,
and press the shutter button fully down to shoot.
Notes
is unit cannot be used as an o-camera ash.
Lighting ratio control setting (RATIO) is not available.
Maintenance
Remove this unit from your camera and wipe it with a dry so cloth. Lightly blow
any sand o this unit. Scrubbing it before blowing sand o may scratch the surface of
this unit. To remove stains, wipe them o with a cloth lightly dampened with a mild
detergent, and then wipe the unit clean with a dry so cloth. Never use strong solvents
such as thinner or benzine, otherwise the surface nish will be damaged.
Compatibility
For compatible models, refer to Sony websites, catalogues, etc.
Notes on Use
During shooting
Do not re the ash directly in front of someone’s eyes. It produces strong light.
Do not re the ash 20 or more times in succession. Doing so can cause
overheating and deterioration of this unit and its batteries.
If you re the ash a certain number of times in succession, leave it to cool down
naturally for at least 10 minutes.

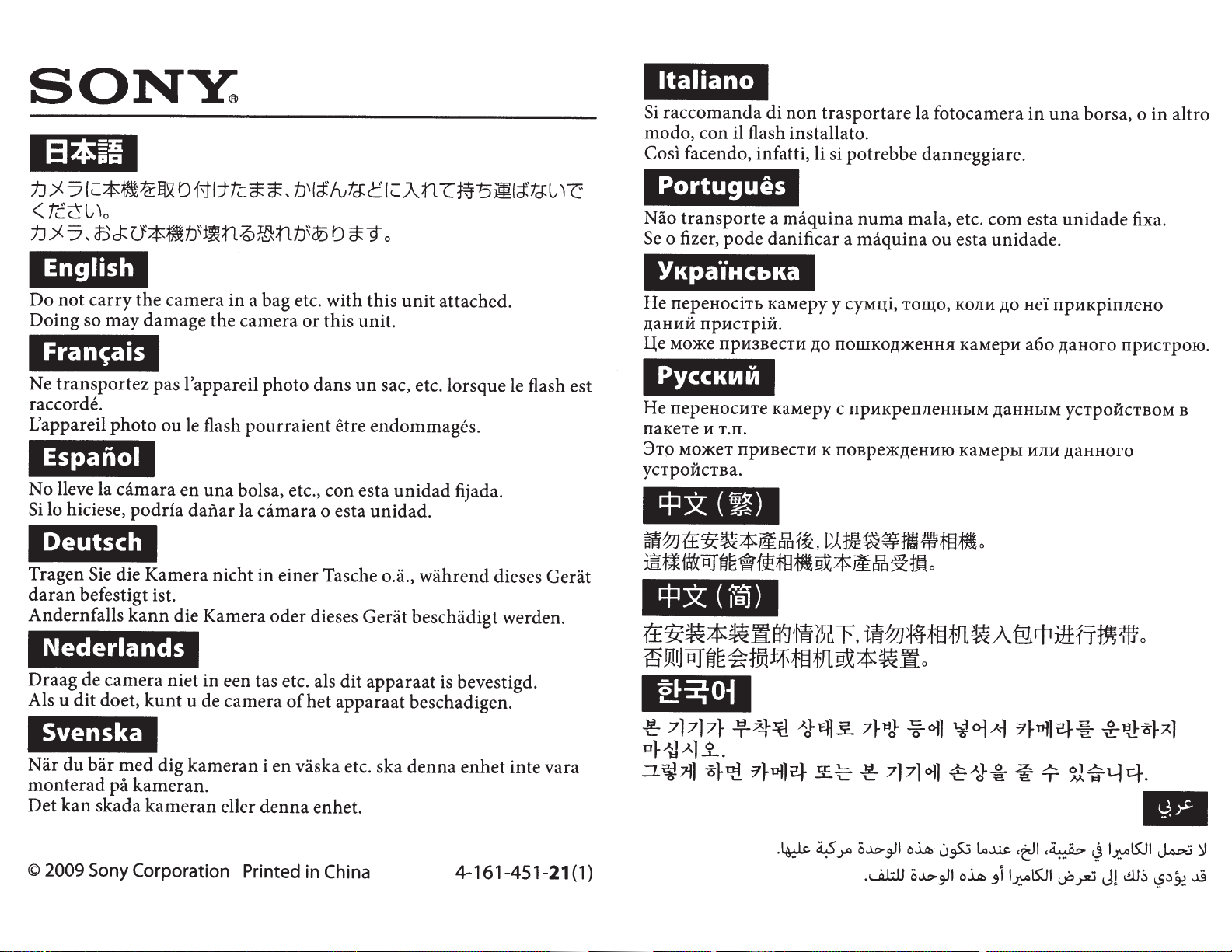

Do not carry your camera by holding this unit when it is attached. Always hold the
camera itself.
Do not carry the camera in a bag etc. with this unit attached. Doing so may damage
the camera or this unit.
When changing the shoe POWER switch to the [OFF] position, be careful not to
catch your nger in the hinge. It may cause injury.
Batteries
e displayed battery level may be lower than the actual battery capacity depending
on the temperature and storage conditions. e displayed level usually becomes
accurate aer you use this unit a few times.
e output of Nickel-metal hydride batteries drops suddenly when the batteries
become low. You may not be able to use this unit soon aer the POWER lamp turns
red.
e frequency and number of ashes of this unit may be dierent from those
shown in the specication table even when new batteries are installed, depending
on their date of production.
Turn the power o and wait several minutes before removing the batteries. Be
careful when touching the batteries because they may be hot, depending on the
battery type and conditions of use.
Remove and store the batteries if you do not intend to use this unit for a long time.
Temperature
e operating temperature range of this unit is between 0 °C and 40 °C.
Do not expose this unit to extremely high temperatures (e.g. in direct sunlight
inside a vehicle) or high humidity.
A drastic temperature change may cause condensation inside this unit. When
bringing this unit from a cold place such as a ski slope to a warm place, rst put
it in a plastic bag, remove the air from the bag and seal it. Aer bringing it to the
warm place, leave it for a while until it reaches room temperature and then remove
it from the bag.
Battery output decreases as temperature decreases. When using in a cold
environment, use new batteries or prepare spare batteries kept warm and use them
interchangeably with another set. e POWER lamp may temporarily turn red in
a cold environment even though the batteries still have remaining capacity. If the
battery output becomes low due to low temperature, leave the batteries indoors
until they reach room temperature. e battery output will return to normal.
is unit is not waterproof. When using this unit on a beach, be sure to keep it
away from water or sand. Any water, sand, dust, or salt remaining in this unit may
cause a malfunction.
Specications
Zoom ash range
Standard position
APS-C format: equivalent to the 18 mm focal length range
35 mm-format: equivalent to the 27 mm focal length range
Tele position
APS-C format: equivalent to the 35 mm focal length range
35 mm-format: equivalent to the 50 mm focal length range
Flash length range
Guide number
Standard position: 14
Tele position: 20
*ISO100
Standard position
Aperture (F) ISO100 ISO200 ISO400 ISO800
2.8 1-5 1-7 1-10 1-14
4 1-3.5 1-5 1-7 1-10
5.6 1-2.5 1-3.5 1-5 1-7
8 1-1.5 1-2.5 1-3.5 1-5
* When the BOUNCE switch is set to [DIRECT] (unit: m)
Tele position
Aperture (F) ISO100 ISO200 ISO400 ISO800
2.8 1-7 1-10 1-14 1-20
4 1-5 1-7 1-10 1-14
5.6 1-3.5 1-5 1-7 1-10
8 1-2.5 1-3.5 1-5 1-7
* When the BOUNCE switch is set to [DIRECT] (unit: m)
Flash interval/Number of ashes
Alkaline batteries Ni-MH batteries (930 mAH)
Flash interval (sec) Approx. 0.1-5 Approx. 0.1-4
Number of ashes
(times) Approx. 90 or more Approx. 150 or more
Number of ashes refers to how many times this unit can ash with new batteries
until they run down.
Flash control Pre-ash light metering (P-TTL/ADI ash metering)
Dimensions (Approx.) 62 mm × 114 mm × 24 mm (w/h/d)
(2 1/2 in. × 4 1/2 in. × 31/32 in.)
Mass Approx. 105 g (3.7 oz) (without batteries)
Recommended AAA alkaline batteries
batteries AAA Ni-MH batteries
Included items Flash (1), Connector protect cap (tted to main unit) (1),
Carrying pouch (1), Set of printed documentation
Values of functions given in these operating instructions are based on trials performed
by Sony.
Design and specications are subject to change without notice.
“Multi Interface Shoe” is a trademark of Sony Corporation.
e HVL-F20M is a ash for use with a Sony video camera recorder or
interchangeable lens digital camera that has a Multi Interface Shoe (referred to below
as “camera”).
Before operating the product, please read this manual thoroughly and retain it for
future reference.
WARNING
To reduce the risk of re or electric shock,
1) do not expose the unit to rain or moisture.
2) do not place objects lled with liquids, such as vases, on the apparatus.
Keep out of reach of small children to prevent accidental swallowing.
Do not expose the batteries to excessive heat such as sunshine, re or the like.
Tape over lithium battery contacts to avoid short-circuit when disposing of batteries,
and follow local regulations for battery disposal.
Keep batteries or things that could be swallowed away from young children.
Contact a doctor immediately if an object is swallowed.
Immediately remove the batteries and discontinue use if...
the product is dropped or subjected to an impact in which the interior is exposed.
the product emits a strange smell, heat, or smoke.
Do not disassemble. Electric shock may occur if a high voltage circuit inside the
product is touched.
IMPORTANT SAFETY
INSTRUCTIONS
When using your photographic equipment, basic safety
precautions should always be followed, including the following:
Read and understand all instructions before using.
Close supervision is necessary when any appliance is used by or
near children. Do not leave appliance unattended while in use.
Care must be taken as burns can occur from touching hot parts.
Do not operate appliance with a damaged cord or if the appliance
has been dropped or damaged- until it has been examined by a
qualied serviceman.
Let appliance cool completely before putting away. Loop cord
loosely around appliance when storing.
To reduce the risk of electric shock, do not immerse this
appliance in water or other liquids.
To reduce the risk of electric shock, do not disassemble this
appliance, but take it to a qualied serviceman when service or
repair work is required. Incorrect reassembly can cause electric
shock when the appliance is used subsequently.
e use of an accessory attachment not recommended by the
manufacturer may cause a risk of re, electric shock, or injury to
persons.
Batteries may become hot or explode due to improper use.
Use only the batteries specied in this instruction manual.
Do not install the batteries with the polarity (+/-) reversed.
Do not subject batteries to re or high temperatures.
Do not attempt to recharge (except for rechargeable batteries),
short or disassemble.
Do not mix, batteries of dierent types, brands or ages.
SAVE THESE
INSTRUCTIONS
CAUTION
Do not touch the ashtube during operation, it may become hot when the ash res.
For customers in Europe
Disposal of Old Electrical & Electronic Equipment (Applicable in
the European Union and other European countries with separate
collection systems)
is symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall
be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product.
e recycling of materials will help to conserve natural resources.
For more detailed information about recycling of this product, please
contact your local Civic Oce, your household waste disposal service or
the shop where you purchased the product.
Notice for the customers in the countries applying EU
Directives
is product has been manufactured by or on behalf of Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japan. Inquiries related to product compliance
based on European Union legislation shall be addressed to the authorized
representative, Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart,
Germany. For any service or guarantee matters, please refer to the addresses provided
in the separate service or guarantee documents.
For the customers in the U.S.A.
CAUTION
You are cautioned that any changes or modications not expressly approved in this
manual could void your authority to operate this equipment.
NOTE:
is equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules.
ese limits are designed to provide reasonable protection against harmful
interference in a residential installation.
is equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that interference will not occur a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and on, the user is
encouraged to try to correct the interference by one or more of following measures:

Le HVL-F20M est un ash conçu exclusivement pour les caméscopes ou appareils
photo à objectif interchangeable Sony (appelés ci-dessous "l’appareil photo") pourvus
d’une grie multi-interface.
Avant d’utiliser ce produit, prière de lire attentivement ce mode d’emploi et de le
conserver pour toute référence future.
AVERTISSEMENT
Pour réduire les risques d’incendie ou d’électrocution,
1) n’exposez pas l’appareil à la pluie ou à l’humidité ;
2) ne placez pas d’objets remplis de liquides (vases, etc.) sur l’appareil.
Rangez hors de portée des enfants qui risqueraient de les avaler accidentellement.
N’exposez pas les piles à une chaleur excessive, notamment aux rayons directs du
soleil, à une amme, etc.
Scotcher les contacts des piles lithium avant de les jeter. Suivre les éventuelles
consignes locales sur le rejet des piles.
Ne pas laisser les piles ou de petits accessoires à la portée de jeunes enfants qui
pourraient les avaler. En cas d’ingestion accidentelle, contacter immédiatement un
médecin.
Retirer immédiatement les piles du ash si :
L’appareil est tombé ou a reçu un choc à la suite duquel il s’est brisé et laisse
apparaître ses composants internes.
L’appareil chaue anormalement ou émet une fumée ou une odeur étrange.
Ne pas démonter le ash. Risque d’électrocution lié à la présence de circuits haute
tension.
CONSIGNES DE SECURITE
IMPORTANTES
Lors de l’utilisation de votre matériel photographique, il convient
d’observer des précautions de sécurité de base, à savoir, entre
autres :
Prendre connaissance de toutes les instructions à respecter avant
toute utilisation.
Lorsqu’un appareil est utilisé par un enfant ou à proximité d’un
enfant, une surveillance attentionnée est obligatoire.
Ne pas laisser l’appareil sans surveillance pendant l’utilisation.
Il convient d’être prudent car les parties chaudes peuvent
entraîner des brûlures.
Ne pas utiliser l’appareil lorsque le cordon est endommagé ou
si l’appareil est tombé ou a été endommagé, tant qu’il n’a pas été
examiné par un technicien qualié.
Laisser l’appareil refroidir complètement avant de le ranger.
Enrouler le cordon autour de l’appareil sans le serrer lors du
rangement.
Pour réduire les risques d’électrocution, ne pas immerger cet
appareil dans l’eau ou d’autres liquides.
Pour réduire les risques d’électrocution, ne pas démonter cet
appareil et coner l’entretien ou les réparations éventuelles à un
technicien qualié. Un montage incorrect peut entraîner une
électrocution lors de l’utilisation suivante de l’appareil.
L’utilisation d’un dispositif de xation pour accessoires non
recommandé par le fabricant peut constituer un risque
d’incendie, d’électrocution ou de blessure des personnes.
Les piles peuvent chauer ou exploser suite à une utilisation
incorrecte.
Utiliser uniquement les piles indiquées dans ce mode d’emploi.
Ne pas mettre les piles en place avec une polarité inversée (+/-).
Ne pas soumettre les piles au feu ou à de fortes températures.
Ne pas essayer de les recharger (sauf pour les piles rechargeables),
ne pas les mettre en court-circuit, ne pas les démonter.
Ne pas mélanger diérents types et diérentes marques de piles,
ni des piles anciennes et nouvelles.
CONSERVER CES
CONSIGNES
ATTENTION
Lors de l’émission de l’éclair, le tube à éclairs peut être très chaud. Ne pas la toucher.
Pour les clients en Europe
Traitement des appareils électriques et électroniques en n
de vie (Applicable dans les pays de l’Union Européenne et
aux autres pays européens disposant de systèmes de collecte
sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique
que ce produit ne doit pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte approprié pour le recyclage
des équipements électriques et électroniques. En vous assurant que
ce produit sont mis au rebut de façon appropriée, vous participez
activement à la prévention des conséquences négatives que leur
mauvais traitement pourrait provoquer sur l’environnement et sur
la santé humaine. Le recyclage des matériaux contribue par ailleurs
à la préservation des ressources naturelles. Pour toute information
complémentaire au sujet du recyclage de ce produit, vous pouvez
contacter votre municipalité, votre déchetterie locale ou le point de
vente où vous avez acheté le produit.
Avis aux consommateurs des pays appliquant les Directives
UE
Ce produit a été fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan
Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des
produits basées sur la législation européenne doivent être adressées à son représentant,
Sony Deutschland GmbH, Hedelnger Strasse 61, 70327 Stuttgart, Allemagne.
Pour toute question relative au Service Après-Vente ou à la Garantie, merci de
bien vouloir vous référer aux coordonnées qui vous sont communiquées dans les
documents « Service (SAV) » ou Garantie.
Informations préliminaires
Pour tous les détails, reportez-vous au mode d’emploi de votre appareil photo.
Cet appareil n’est pas étanche à la poussière, aux éclaboussures d’eau ou à
l’eau.
Ne rangez cet appareil aux endroits suivants
Cet appareil ne doit être ni utilisé ni rangé aux endroits suivants. Il risquerait sinon de
tomber en panne.
Endroits exposés à la lumière directe du soleil, par exemple sur le tableau de bord
d’une voiture ou près d’un appareil de chauage, où l’appareil risquerait de se
déformer et de ne plus fonctionner ;
Endroits exposés à des vibrations excessives ;
Endroits exposés à un électromagnétisme puissant ;
Endroits exposés à du sable excessif ;
Sur la plage ou à des endroits sableux ou exposés à des nuages de poussière, protégez
l’appareil du sable et de la poussière. Sinon l’appareil pourrait tomber en panne.
Caractéristiques
Flash externe, simple, compact et mince, de 24 mm d’épaisseur seulement.
Réglage automatique de la balance des blancs présent.
Flash avec réduction des yeux rouges
Identication des éléments
1 Tub e as h
2 Commutateur BOUNCE
3 Bague de verrouillage
4 Sabot multi-interface
Remarques
Ne pas toucher avec la main.
5 Capuchon de protection de connecteur
6 Commutateur TELE (réglage par défault : Position standard)
7 Couvercle du logement des piles
8 Témoin CHG
9 Témoin POWER
10 Interrupteur POWER de grie
Le témoin CHG et le témoin POWER changent d’état de la façon suivante selon l’état
dans lequel se trouve cet appareil :
État de l’appareil Témoin CHG Témoin POWER
Pendant la charge Éteint Éclairé en vert
Lorsque la charge est terminée Éclairé Éclairé en vert
Si l’exposition est bonne après la
prise de vue Clignote Éclairé en vert
Lorsque les piles sont faibles Éteint Éclairé en rouge
Lorsque l’appareil est trop chaud Éteint Lumière clignotante
rouge
Lorsque le réglage de l’appareil photo
est [Flash désactivé] Éteint Éclairé en vert
Préparatifs
Mise en place des piles
Mettez les piles dans cet appareil puis xez celui-ci sur l’appareil photo.
Utilisez un des jeux de piles suivants :
Deux piles alcalines AAA
Deux piles nickel-métal hydrure (Ni-MH) AAA
Les piles ne sont pas fournies.
1 Mettez le commutateur POWER du sabot sur « OFF ».
Défaut : ON
2 Appuyez sur le couvercle du logement des piles dans le sens
indiqué sur l’illustration pour l’ouvrir.
3 Insérez les piles dans le logement de piles de la manière indiquée
à l’intérieur.
Assurez-vous que les piles sont installées correctement.
4 Fermez le couvercle.
Procédez de façon inverse à l’ouverture du couvercle.
Remarques
Faites attention à ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le
couvercle du logement des piles. Vous pourriez vous blesser.
Vérication des piles
Le témoin POWER de cet appareil s’éclaire en rouge lorsque les piles sont faibles.
Si ni le témoin CHG ni le témoin POWER ne s’éclairent quand l’interrupteur
POWER de grie est réglé sur [ON], vériez si les piles sont installées
correctement. Si les piles sont installées correctement alors que les témoins ne
s’allument toujours pas, remplacez les piles.
Fixation de cet appareil à l’appareil photo et mise
sous tension
Déposez le capuchon de protection de connecteur et assurez-vous que la bague de
verrouillage n’est pas verrouillée.
Assurez-vous que l’appareil photo est bien éteint.
1 Mettez cet appareil sous tension.
Lorsque vous relevez cet appareil jusqu’au déclic, il se met sous tension et le témoin
POWER s’éclaire.
Pour mettre cet appareil hors tension, rabattez-le. (voir l’illustration -1)
Cet appareil peut toucher certains modèles d’appareil photo ou d’objectif
interchangeable lorsqu’il est hors tension.
2 Assurez-vous que le ash intégré de votre appareil photo est
rétracté.
Si votre appareil photo a un ash intégré et que celui-ci est ouvert, fermez-le.
3 Insérez le sabot multi-interface de cet appareil à fond dans la
grie multi-interface de votre appareil photo dans le sens de la
èche.
4 Tournez la bague de verrouillage pour bloquer cet appareil.
Ne forcez pas lorsque vous tournez la bague de verrouillage.
Pour détacher cet appareil, procédez en sens inverse.
La bague de verrouillage ne se verrouille pas automatiquement. Si vous forcez
lorsque vous bloquez la bague de verrouillage elle se débloquera.
5 Mettez votre appareil photo sous tension.
Économie d’énergie
Si vous ne faites pas fonctionner votre appareil photo ou cet appareil pendant
plus de 1 minute après la mise en veille de l’appareil photo, cet appareil se mettra
automatiquement hors tension pour économiser l’énergie et les témoins POWER et
CHG s’éteindront.
Cet appareil se met également en veille lorsque vous réglez l’interrupteur POWER
de votre appareil photo sur [OFF] (avec tous les appareils photo numériques reex à
objectifs interchangeables Sony, sauf le DSLR-A100).
Pour sortir de l’état de veille, remettez cet appareil sous tension ou faites fonctionner
votre appareil photo.
Prise de vue
1 Assurez-vous que votre appareil photo et cet appareil sont sous
tension.
2 Mettez votre appareil photo dans le mode de prise de vue
souhaité.
Reportez-vous au mode d’emploi de votre appareil photo pour les modes de prise
de vue.
Si vous réglez votre appareil photo sur le mode de priorité à la vitesse d’obturation
(S) ou sur le mode d’exposition manuelle (M), vous ne pourrez pas sélectionner
une vitesse d’obturation supérieure à la vitesse de synchro ash*.
* La vitesse de synchro ash est la vitesse d’obturation maximale pouvant être
utilisée avec un ash.
3 Lorsque cet appareil a été rechargé, appuyez sur le déclencheur
pour prendre la photo.
Lorsque la recharge est terminée, le témoin CHG de cet appareil devient orange.
Lorsque l’exposition est de nouveau bonne après la prise de vue, le témoin CHG
clignote en orange.
Remarques
Si vous prenez une photo avant que la recharge soit terminée, l’éclairage risque de
ne pas être susant (sous-exposition).
Lorsque vous utilisez le ash et prenez des photos avec le retardateur, assurez-vous
que la recharge est terminée avant d’appuyer sur le déclencheur.
Lorsque l’appareil photo est en mode de ash automatique, le ash peut ne pas se
déclencher selon les conditions d’éclairage.
Protection contre une surchaue
Grâce à cette protection, l’appareil ne risque pas de devenir trop chaud. Si cet appareil
devient chaud quand il est utilisé en mode de ash continu ou dans un environnement
très chaud, l’éclairage du ash est automatiquement désactivé.
En cas de détection de surchaue, le témoin POWER clignote en rouge à une
seconde d’intervalles.
L’éclairage du ash ne peut être réactivé que lorsque l’appareil a refroidi.
Lorsque cet appareil est trop chaud, laissez-le au repos pendant 10 minutes pour
qu’il puisse refroidir.
Commutateur BOUNCE
Si vous éclairez un sujet se trouvant juste devant un mur directement avec le ash, des
ombres importantes apparaîtront sur le mur.
Lors de prises de vue dans une pièce à plafond bas, vous pouvez adoucir les ombres en
réglant le commutateur BOUNCE sur [BOUNCE] pour incliner le tube ash de cet
appareil vers le haut et émettre la lumière vers le plafond. La lumière sera rééchie par
le plafond et éclairera le sujet de manière indirecte, produisant ainsi une luminosité
plus douce sur l’image.
Lors de prises de vue en plein air, le réglage [DIRECT] du commutateur BOUNCE
permet d’éclairer un sujet plus éloigné, hors de porte d’un ash intégré.
BOUNCE : le tube ash est orienté vers le haut à 75 degrés (ash rééchi)
DIRECT : le tube ash est à 0 degrés (ash direct)
Mettez le commutateur BOUNCE à la position souhaitée.
Commutateur TELE
Si un sujet est trop éloigné pour être atteint par le ash de cet appareil (le sujet est
hors de portée du ash), réglez le commutateur TELE de cet appareil sur la [position
téléobjectif] (voir l’illustration -B). Le ash de cet appareil aura une plus grande
portée.
Remarques
Mettez le commutateur TELE en [Position standard] (voir l’illustration-A) pour
les prises de vue normales.
Si l’angle de l’objectif est plus grand que l’angle de ash sélectionné, le pourtour de
l’image risque d’être sombre. Voir « Portée du ash zoom » pour la portée du ash
dans chaque position.
Le commutateur TELE n’est disponible que lorsque le commutateur BOUNCE est
réglé sur [DIRECT].
Si cet appareil est rattaché à un appareil photo pourvu d’un ash actionnant
l’illuminateur AF, la précision de l’autofocus risque d’être moins bonne lors des
prises de vue nocturnes.
Commande sans l
Vous pouvez xer cet appareil sur un appareil photo compatible et l’utiliser comme
commande sans l pour le ash détaché. Un ash détaché signie un ash à l’écart de
l’appareil photo utilisé pour la prise de vue.
Dans ce manuel, le ash rattaché à l’appareil photo est désigné par le terme commande
et le ash utilisé séparément de l’appareil photo est désigné par le terme ash détaché.
1 Raccordez cet appareil à votre appareil photo et réglez les
interrupteurs d’alimentation de votre appareil photo, du ash
détaché et de cet appareil sur [ON].
2 Réglez le mode de votre appareil photo et du ash détaché de la
façon suivante.
Appareil photo :
Réglez le mode sur [Sans l].
Reportez-vous au mode d’emploi de votre appareil photo pour le détail.
Flash détaché :
Réglez le ash détaché sur [Mode de commande sans l] et le canal sans l sur
[CH1]. Reportez-vous au mode d’emploi du ash détaché pour le détail.
3 Réglez votre appareil photo et votre ash détaché.
Reportez-vous au mode d’emploi du ash détaché pour le réglage.
4 Assurez-vous que votre ash détaché et cet appareil sont
complètement chargés.
5 Faites un essai pour voir si le ash détaché fonctionne.
La façon de procéder pour l’essai dépend de l’appareil photo. Reportez-vous au
mode d’emploi de votre appareil photo.
Si votre ash détaché ne s’éclaire pas, changez la position de votre appareil photo,
du ash détaché et du sujet et essayez une nouvelle fois le ash.
6 Assurez-vous que cet appareil et votre ash détaché sont chargés,
puis appuyez à fond sur le déclencheur pour prendre la photo.
Remarques
Cet appareil ne peut pas être utilisé comme ash détaché.
Le réglage de niveau de commande de l’éclairage (RATIO) n’est pas disponible.
Entretien
Retirez cet appareil de votre appareil photo et essuyez-le avec un chion sec et doux.
Enlevez le sable de cet appareil en souant dessus. Si vous nettoyez l’appareil avant
d’enlever le sable, sa surface risque d’être rayée. Pour enlever les tâches rebelles,
essuyez-les avec un chion légèrement imprégné d’un détergent doux et séchez
l’appareil avec un chion sec et doux. N’utilisez jamais de solvants puissants, tels que
des diluants ou de la benzine pour ne pas abîmer la nition de la surface.
Compatibilité
Pour les modèles compatibles, consultez les sites, les catalogues Sony, etc.
Remarques sur l’emploi
Pendant la prise de vue
Ne dirigez pas le ash directement vers les yeux d’une personne lorsque vous
l’utilisez. Son éclair est très puissant.
Ne déclenchez pas le ash plus de 20 fois de suite. Ceci peut causer une surchaue
et détériorer cet appareil et ses piles.
Si vous déclenchez le ash un certain nombre de fois sans interruption, laissez-le
refroidir naturellement au moins 10 minutes.
Ne saisissez pas votre appareil photo par cet appareil lorsqu’il y est rattaché.
Saisissez toujours l’appareil photo proprement dit.
Ne transportez pas l’appareil photo dans un sac, etc. lorsque le ash est raccordé.
L’appareil photo ou le ash pourraient être endommagés.
Lorsque vous mettez l’interrupteur POWER de grie en position [OFF], faites
attention de ne pas vous coincer le doigt dans la charnière. Vous pourriez vous
blesser.
Piles
Selon la température et les conditions de stockage, le niveau de charge des piles
indiqué peut être inférieur à la capacité réelle des piles. Le niveau indiqué devient
en général plus précis après quelques minutes d’utilisation de cet appareil.
La puissance des piles nickel-métal hydrure baisse subitement lorsque les piles
deviennent faibles. Vous ne pourrez peut-être pas utiliser cet appareil lorsque le
témoin POWER devient rouge.
Selon la date de fabrication des piles, la fréquence et le nombre d’éclairs de cet
appareil peuvent être diérents de ceux mentionnés dans les spécications bien que
les piles insérées soient neuves.
Mettez le ash hors tension et attendez quelques minutes avant de retirer les piles.
Attention lorsque vous touchez les piles car, selon leur type et les conditions
d’utilisation, elles peuvent être chaudes.
Retirez et rangez les piles si vous prévoyez de ne pas utiliser cet appareil pendant un
certain temps.
Température
La plage de températures de fonctionnement de cet appareil est de 0 °C à 40 °C.
N’exposez pas cet appareil à des températures extrêmement élevées (par ex. en plein
soleil à l’intérieur d’un véhicule) ou à une forte humidité.
Un changement drastique de température peut causer de la condensation à
l’intérieur de cet appareil. Lorsque vous portez cet appareil d’un endroit froid, par
exemple d’une piste de ski, dans un endroit chaud, mettez-le d’abord dans un sac en
plastique, retirez l’air du sac et fermez-le. Après l’avoir apporté dans la pièce chaude,
laissez-le un instant jusqu’à ce qu’il atteigne la température de la pièce puis retirez-le
du sac.
La puissance des piles diminue à basse température. Si vous utilisez cet appareil
dans un environnement froid, utilisez des piles neuves ou emportez des piles de
rechange que vous garderez au chaud pour avoir un jeu de piles de rechange. Le
témoin POWER peut temporairement devenir rouge dans un environnement froid
même si les piles ne sont pas encore vides. Si la puissance des piles est faible parce
que la température est trop basse, laissez les piles à l’intérieur d’une pièce jusqu’à
ce qu’elles atteignent la température ambiante. La puissance des piles redeviendra
normale.
Cet appareil n’est pas étanche à l’eau. Lorsque vous utilisez cet appareil sur une
plage, veillez à le garder à l’abri de l’eau ou du sable. L’eau, le sable, la poussière ou
les dépôts de sel peuvent endommager cet appareil.
Spécications
Portée du ash zoom
Position standard
Format APS-C : équivalent à une longueur focale de 18 mm
Format 35 mm : équivalent à une longueur focale de 27 mm
Position téléobjectif
Format APS-C : équivalent à une longueur focale de 35 mm
Format 35 mm : équivalent à une longueur focale de 50 mm
Plage de focale du ash
Nombre guide
Position standard : 14
Position téléobjectif : 20
*ISO100
Position standard
Ouverture (F) ISO100 ISO200 ISO400 ISO800
2,8 1-5 1-7 1-10 1-14
4 1-3,5 1-5 1-7 1-10
5,6 1-2,5 1-3,5 1-5 1-7
8 1-1,5 1-2,5 1-3,5 1-5
* Lorsque le commutateur BOUNCE est réglé sur [DIRECT]. (unité : m)
Position téléobjectif
Ouverture (F) ISO100 ISO200 ISO400 ISO800
2,8 1-7 1-10 1-14 1-20
4 1-5 1-7 1-10 1-14
5,6 1-3,5 1-5 1-7 1-10
8 1-2,5 1-3,5 1-5 1-7
* Lorsque le commutateur BOUNCE est réglé sur [DIRECT]. (unité : m)
Intervalles des éclairs/Nombre d’éclairs
Piles alcalines Piles Ni-MH (930 mAH)
Intervalle des
éclairs (sec) Environ 0,1-5 Environ 0,1-4
Nombre d’éclairs
(fois) Environ 90 ou plus Environ 150 ou plus
Le nombre d’éclairs désigne le nombre de fois que cet appareil peut s’éclairer avec
des piles neuves jusqu’à ce qu’elles soient épuisées.
Commande du ash Mesure de la lumière par le pré-ash
(mesure du ash P-TTL/ADI)
Dimensions (Environ) 62 mm × 114 mm × 24 mm (l/h/p)
(2 1/2 po. × 4 1/2 po. × 31/32 po.)
Poids Environ 105 g (3,7 oz.) (sans piles)
Piles recommandées Piles alcalines AAA, piles Ni-MH AAA
Articles inclus Flash (1), Capuchon de protection de connecteur (sur
l’appareil) (1), Pochette de transport (1), Jeu de documents
imprimés
Les valeurs mentionnées dans ce mode d’emploi pour les diérentes fonctions se
basent sur des essais eectués par Sony.
La conception et les spécications peuvent être modiées sans préavis.
« Multi Interface Shoe » est une marque commerciale de Sony Corporation.

SONY:
1J:;J..
51l:*~~l~5UJfil1rc**'
D'l<ffvtJ:cll:Afl"Ct~F~~I<fta:l
Yc
<reel
'0
1J::J..
-:;;,
d=JctU*~b'±jtl.@~rtb'®
0
*9
o
English
Do
not
carry
the
camera
in
a
bag
etc.
with
this
unit
attached.
Doing
so
may
damage
the
camera
or
this
unit.
Fran~ais
Ne
transportez
pas
l'appareil
dans
un
sac,
etc.lorsque
le flash
est
raccorde.
L'appareil
ou
le flash
pourraient
etre
endommages.
Espanol
No
lleve la
camara
en
una
bolsa, etc.,
con
esta
unidad
fijada.
Si
lo hiciese,
podria
daftar
la
camara
o
esta
unidad.
Deutsch
Tragen
Sie
die
Kamera
nicht
in
einer
Tasche o.a.,
wahrend
dieses
Gerat
daran
befestigt
ist.
Andernfalls
kann
die
Kamera
oder
dieses
Gerat
beschadigt
werden.
Nederlands
Draag
de
camera
niet
in
een
tas
etc. als
dit
apparaat
is bevestigd.
Als u
dit
doet,
kunt
u
de
camera
of
het
apparaat
beschadigen.
Svenska
Nar
du
bar
med
dig
kameran
i
en
vaska
etc.
ska
denna
enhet
inte
vara
monterad
pa
kameran.
Det
kan
skada
kameran
eller
denna
enhet.
© 2009 Sony Corporation Printed in China
4-161 -4
51
-21
(1)
Italiano
Si
raccomanda
di
non
trasportare
la
fotocamera
in
una
borsa,
o
in
altro
modo,
con
il flash
installato.
Cosi
facendo,
infatti,
li
si
potrebbe
danneggiare.
Portugues
Nao
transporte
a
maquina
numa
mala,
etc.
com
esta
unidade
fixa.
Se o fizer,
pode
danificar
a
maquina
ou
esta
unidade.
YKpa..-HCbKa
He
nepeHociTb KaMepy y cyMQi,
To~o,
KOnM
AO
He!
npHKpinneHo
AaHJ1M
IIpMcTpi:if.
Ue
MO)l(e
npH3BeCTJ1
AO
nomKOA)l(eHH.R:
KaMepH
a6o
AaHoro npHcTporo.
PyccKIIIIil
He
nepeHOCHTe KaMepy c npHKpenrreHHhiM
AaHHhiM
ycTpoJ1cTBOM
B
naKeTe
J1
T.n.
3TO
MO)l(eT
IIpMBeCTJ1
K
IIOBpe)l(AeHMlO
KaMepbl
MnM
AaHHOfO
ycTpOMCTBa.
.~
~.>A
o~~l
o~
0~
Lo~
,~I
,~
~
1;:-olS:..II
~
~
.~
o~~l
o~
.9i
1;:-olS:..II
,_;PjSI3
J!
clJ.)
~.)j:
..1.9

SONY.
Garantie d'un an protegeant les
consommateurs
Sony du Canada ltee (Sony), so us reserve des modalites et conditions indiquees
aux presentes, garantit le present produit contre tout defaut de fabrication ou
toute defaillance des materiaux entrant dans sa fabrication pour Ia periode de
garantie specifiee. Si un detaut de fabrication ou une detail lance des materiaux
survient pendant Ia periode de garantie specifiee, Sony veillera a reparer le
produit en y effectuant to us les rem placements de pieces necessaires par des
pieces neuves ou remises a neuf et ce, sans frais quant aux pieces ou a Ia
main-d'ceuvre .
La periode de garantie est Ia suivante :
Main-d'ceuvre et pieces: UN an a compter de Ia date d'achat originelle au detail.
Conditions :
Modifications, reparations, abus non autorises, etc. :
La presente garantie limitee est nulle si : (i) l'unite a ete alteree, modifiee ou
installee aux fins d'usage commercial, ou njparee ou entretenue par une
personne autre qu'un centre de reparation autorise par Sony afin d'effectuer de
tels services. (ii) le numero de serie de l'unite a ete altere ou retire, ou (iii)
l'unite a subi un accident, un mauvais usage , un abus ou a ete utilisee pour un
usage contraire aux directives du mode d'emploi. L' opinion de Sony a cet effet
est sans appel .
Usage commercial ou location :
Ce produit n'e st pas congu pour usage commercial ou location. Advenant que
cette unite soit utilisee a des fins commerciales ou com me unite en location, Ia
periode de garantie limitee pour les pieces et Ia main-d'ceuvre est reduite a 90
jours apres Ia date d'achat originelle. L'opinion de Sony a cet effet est sans
appel.
Exclusions :
La presente garantie limitee exclut les armoires, accessoires ou piles brises ou
endommages; les antennes et stylets exposes , ou Ia detaillance de pieces
decoulant de leur usure normale. La presente garantie limitee exclut l'entretien
regulier des produits , tels que le nettoyage, Ia lubrification ou les verifications.
La presente garantie limitee ne couvre que l'equipement fourni avec le produit.
Elle ne couvre aucune assistance technique quanta l'usage d'equipement ou
de logiciel et ne couvre aucun logiciel, fourni ou non avec le produit. De t el s
logiciel sont fournis" TELS QUELS ", saul aux termes d'une garantie limite de
logiciel comprise dans l' emballage. Veuillez consulter les ententes d'usager
comprises avec le produit pour connaitre vos droits et obligations relativement
aux logiciels.
La presente garantie n'est val ide qu'au Canada.
Livraison:
L' unite doit etre livree en personne a l'un de s centres de reparation Sony du
Canada , ou expediee, dans son emballage d' origine ou un emballage equivalent
accordant un niveau de protection equiv a lent, ainsi que des directives indiquant
I' emplacement au Canada ou I' unite peut etre retournee . Si l' unite est expediee
a un centre de reparation, l'unite repanle sera retournee au client port paye.
Taus les acce ss oires compris avec I' unite doivent etre enumeres individuellement
sur le bordereau d' expedition aux fins de documentation d'expedition. Les
accessoires defectueux doivent etre expedies a Sony a titre d'article distinct a
reparer . Sony n' est pas responsable des pertes ou dommages des articles en
transit ex pedies aux centres de reparation. Toute piece remplacee aux termes
de Ia pre s ente gar a ntie limitee devient Ia propriete de Sony. Vous i!tes
responsable de fa ire une copie de sauvegarde de toutes donnees, logiciels
ou autres que vous auriez pu stocker ou conserver sur votre unite. II est fort
probable que des donnees, logiciels ou autres seront perdus ou reformates
pendant Ia reparation, et Sony n'est pas responsable de tels dommages ou
pertes.
Preuve d'achat :
La presente garantie limitee s'applique au produit a compter de Ia date d'achat
originelle au detail. Par consequent, le proprietaire doit presenter une preuve
d'achat originelle au detail.
Produit vises par Ia pn!sente garantie :
La presente garantie limitee s'applique aux produits Sony suivants, et peut
aussi s'appliquer a d'autres produits s'ils font partie de l'emballage d'origine
du produit :
Accessoires audio I video
Produits audio I video pour !'automobile
Cameras video et accessoires connexes
Cameras photos numeriques de type Cyber - shot® et accessoires connexes
Radios-reveil munis d'un lecteur CD
Lecteurs numeriques de mediasiLecteurs numeriques de musique
lmprimantes I scanners de photos numerisees
Enregistreurs numeriques de Ia parole
Enregistreurs numeriques a circuits in t egres
Systemes audio pour Ia maison
Systemes de cinema-maison
Lecteurs et enregistreurs video pour Ia maison
Produits de navigation mobile
Magnetophones a microcassettes
Baladeurs Net MDIH-MMD
Baladeurs n\seau
Lecteurs CD portables I munis d' un recepteur radio
Lecteurs DVD portables
Radios portables de type " casque d'ecoute stereo ,
Enregistreurs l lecteurs portables a MiniDisques
Radios portables et lecteurs CD I avec lecteur cassettes
Radios portables
Recepteurs-enregistreurs radiophoniques combines
Magnetoscopes a cassettes et accessoires connexes
Baladeurs video
SAUF DANS LA MESURE OU LA LOI APPLICABLE L' INTERDIT, TOUTES LES
AUTRES GARANTIES ET CONDI T IONS, EXPRESSES OU IMPLICITES, REL-
EVANT OU NON D'UNE LOI, D' UN ACTE LEGISLATIF, D' HABITUDES
COMMERCIALES ETABLIES OU D'USAGES DU COMMERCE, Y COMPRIS,
NOTAMMENT , TOUTE GARANTIE IMPLICITE DE QUALITE MARCHANDE OU
DE L'ADAPTABILITE A UNE FIN PARTICULIERE, SONT DESAVOUEES . SONY
NE SAURAIT EN AUCUN CAS ETRE RESPONSABLE D' UN MONTANT
SUPERIEUR AU PRIX REEL D'ACHAT DU PRODUIT; ET SONY NE SAURAIT EN
AUCUN CAS ETRE RESPONSABLE DE DOMMAGES SPEC I AUX , ACCESSOIRES
OU CONSECUTIFS SUBIS RELATIVEMENT AU PRODUIT. SONY N'ASSUME Nl
N' AUTORISE AUCUN REPRESENTANT OU QUICONQUE A ASSUMER EN SON
NOM UNE OBLIGATION OU RESPONSABILITE AUTRE QUE GELLES QUI SONT
EXPRESSEMENT DECRITES AUX PRESENTES. L'EXCLUSION DE GARANTIES
ET CONDITIONS IMPLICITES N'EST PAS AUTORISEE DANS CERTAINS
TERRITOIRES.
Enregistrement du produit :
Merci d'avoir choisi un produit Sony. Chez Sony , nous no us efforGons decreer
des produits de Ia plus haute qualite ann de renforcer votre experience et votre
satisfaction . Afin d'assurer le meilleur soutien qui soil a votre produit, nous
vous demandons de remplir une fiche d' enregistrement de produit sur le site
www.fr.SonyStvle.ca/enregistrement dans les quatre-vingt-dix (90) jours suivant
Ia date d'achat.
Pour obtenir de I' aide concernant le service ou obtenir des r enseignements sur
le produit ou c onc e rnant I'e nregistrement du produit, veuille z appeler le 1-877 -
899 - 7669. Pour obtenir des rense i gnements concernant Ia garantie prolongee
Sony Care , veuillez appeler le 1-800-773-9667.
Pour le support technique et les mises a jour en ligne en tout temps, vous
pouvez visiter le
www.fr.sony . ca/sonyca/viewlfrench l supporLelectronics . shtm l,
ou appeler le Centre d'information a Ia clientele Sony au 1-877-899-7669.

SONY.
Consumer 1 Year Warranty
Sony of Canada Ltd. ("Sony") hereby warrants, subject to the terms and condi-
tions herein set forth, this product against defects in material and workman-
ship during the specified warranty period. In the event of a defect of mater i al or
workmanship during the specified warranty period, Sony will repair the same,
effecting all necessary parts replacements with either new or refurbished parts,
without charge for either parts or labour.
The warranty period is as follows:
Labour and Parts : ONE year from the date of original purchase at retail.
Conditions:
Unauthorized Modification, Repair, Abuse, Etc.:
This limited warranty is void if: (i) the unit has been previously altered, modi-
fied, installed or mounted for commercial use, or repaired or serviced by any-
one other than the service facilities authorized by Sony to render such ser-
vices, (ii) the serial number on the unit has been altered or removed, or (iii) the
unit has been subject to accident, misuse, abuse or operated contrary to the
instructions contained in the Owner's Manual. The opinion of Sony with re-
spect to this matter shall be final.
Commercial Use or Rental:
This product is not intended for commercial use or rental. Should this unit be
used at any time for commercial purposes or as a rental unit, the limited war-
ranty period for parts and labour s hall be 90 days from the date of original
purcha se at retail. The opinion of Sony with respect to this matter shall be final.
Exclusions:
This limited warranty does not extend to broken or damaged cabinets , acces-
sories, batteries, exposed antennas and styluses , or to parts wearing out due
to normal wear and tear. This limited warranty doe s not cover regular product
maintenan ce such as cleaning, lubrication or check-ups.
This limited wa rranty covers only the hardware components packaged with the
product. It does not cover technical assistance for hardware or s oftware usage
and it does not cover any software products whether or not contained in the
product. Any such software is provided "AS IS" unless expressly provided for
in any enclosed software limited warranty. Please refer to the End User Licen se
Agreements included with the product for your rights and obligations wi th re-
spect to the software.
This limited warran!Y is valid only in Canada .
Delivery:
The unit must be delivered in person to one of the nearest Sony service facili-
ties in Canada , or shipped, freight prepaid, in either its original package or
s imilar package affording an equal degree of protection and with instructions
indicating a location within Canada to which the unit may be returned. If shipped
to the service facility , the repaired unit will be returned to customer freight
prepaid. All accessories that are enclosed with the unit must be listed indiv i du-
ally on the packing slip for the shipping documentation . Defective accessories
should be shipped to Sony as a separate repair item. Sony shall have no liabil-
ity whatsoever for loss or dam age in transit of items shipped to service facili -
ties . Any parts replaced under this limited warranty will become the property of
Sony. II is your responsibility to back up any data, software or other materi-
als you may have stored or preserved on your unit. It is likely that such data,
software, or other materials will be lost or reformatted during service and
Sony will not be responsible lor any such damage or loss.
Proof of Purchase:
This limited warranty applie s to the product from the original date of purchase
at retail. The owner must furnish proof of original purchas e at retail.
2- 652 - 131 -72
11111111111111111111111111111111111 1 111 1 1111111111111111111
2-652-131-72
Subject Products:
This limited warranty is applicable to the following Sony
Products, and may also be applicable to other Sony products if enclosed in the
product's orig i nal packaging:
AudioNideo Accessories
Car AudioNideo Products
Camcorders and related accessories
Cyber-sho t® Digital still Camera and related accessories
Clock Radio /wi th CD Players
Digital Media Players/ Digital Music Players
Digital Photo Printers/Scanners
Digital Voice Recorder
IC Chip Recorders
Home Audio Systems
Home Theatre System
Home Video Player and Recorde rs
Mobile Navigation Products
Microcassette recorder
Net MD/H-MMD Walkman
Network Walkman
Portable CD Players/ with Radio
Portable DVD Players
Portable Headset Stereo Radios
Portable MiniDisc Recorder/Players
Portable Rad io CD Players /with Cassette
Portable Rad io
Radio Cassette Combinations
Video Cassette Recorders and related accessories
Video Walkman
EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL OTHER
WARRANTIES AND CONDITIONS , EXPRESS OR IMPLIED , WHETHER ARIS-
ING BY LAW, BY STATUTE , BY COURSE OF DEALING OR USAGE OF TRADE,
INCLUDING WITHOUT LIMITATION IMPLIED WARRANTIES OF MERCHANT -
ABILITY, MERCHANTABLE QUALITY AND FITNESS FOR A PARTICULAR PUR-
POSE ARE DISCLAIMED. UNDER NO CIRCUMSTANCES SHALL SONY BE LI-
ABLE FOR AN AMOUNT GREATER THAN THE ACTUAL PURC H ASE PRICE OF
THE UNIT OR FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAM -
AGES SUSTAINED IN CONNECTION WITH SAID UNIT AND SONY NEITHER
ASSUMES NOR AUTHORIZES ANY REPRESENTATIVE OR OTHER PERSON TO
ASSUME FOR IT ANY OBLIGATION OR LIABLILITY OTHER THAN SUCH AS IS
EXPRESSLY SET FORTH HEREIN . SOME JURISDICTIONS DO NOT ALLOW THE
EXCLUSION OF IMPLIED WARRANTIES AND CONDITIONS .
Product Registration:
Thank you for choosing a Sony product. At Sony, we strive to create products
of the highe st quality to enhance your experience and enjoyment. To provide
the be st support for your product, we request that you complete a product
registration form at www.SonyStvle.ca/registration within 90 days of purchase.
For service assistance, product information , or product registra ti on please call :
1-877-899-7669. For information about a Sony Care Extended Warranty , please.
call1-800-773-9667.
For online product support and updates at any lime, please visit:
www. s ony.ca/sonyca/view/english / support electronics.shtml ,
or call the Sony Customer Information Centre at 1-877-899-7669.
Printed in China

111111111111111111111111111111111111111111111111111111111111 4-183-340-21
Accessory
LIMITED WARRANTV(u.s.onlv)
Sony Electronics Inc. ("Sony") warrants this product against defects in material or workmanship for the time
periods and as set forth below. Pursuant to this Limited Warranty, Sony will, at its option, (i) repair the product
using
new or refurbished parts or (ii) replace the productwith a new or refurbished product. For purposes of this
Limited Warranty,
"refurbished" means a product or partthat has been returned to its original specifications. In
the event of a defect, these are your exclusive remedies.
Term: For aperiod
of one (1) year from the original date of purchase of the product, Sonywill, at its option, repair
or replace with new or refurbished product or parts, any product or parts determined to be defective.
This Limited Warranty covers
only the hardware components packaged with the Product. It does not cover
technical assistance
for hardware or software usage and it does not cover any software products whether or not
contained in the Product; any such software is provided "AS IS" unless expressly provided for in any enclosed
software Limited Warranty. Please refer
to the End UserLicense Agreements included with the Product for your
rights and obligations with respect to the software.
Instructions: To obtain warranty service, you must deliver the product, freight prepaid, in either its original
packaging
or packaging affording an equal degree of protection to the Sonyauthorized service facility specified.
It is your responsibility to backup any data, software or other materials you may have stored or pre-
served on your unit. It is likely that such data, software, or other materials will be lost or reformatted
during service and Sony will not be responsible for any such damage or loss. A dated purchase receipt is
required. For specific instructions on
how to obtain warranty service for your product,
The Address
of the Laredo Fulfillment Center is:
laredo Fulfillment Center
10227 Crossroads Loop Suite B
Laredo, TX 78045
Visit Sony's Web Site:
www.sony.com/support
Or call the Sony Customer Information Service Center
1-800-222-SONY {7669)
For an accessory
or part not available from your authorized dealer, call:
1-800-488-SONY (7669)
Repair I
Replacement Warranty: This Limited Warranty shall apply to any repair, replacement part or replace-
ment product for the remainder of the original Limited Warranty period or for ninety (90) days, whichever is
longer. Any parts or product replaced underthis Limited Warranty will become the property of Sony.
This LimitedWarranty
only covers productissues caused bydefects in material or workmanshipduring ordinary
consumeruse; it does
not cover productissues caused by any other reason, including but not limited to product
issues due
to commercial use, acts of God, misuse, limitations of technology, or modification of or to any part of
the Sony product. This Limited Warranty does not cover Sony products sold AS IS or WITH ALL FAULTS or
consumables (such as fuses or batteries). This Limited Warranty is invalid if the factory-applied serial number
has been altered or removed from the product. This Limited Warranty is valid only in the United States.
LIMITATION
ON DAMAGES: SONY SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL
DAMAGES
FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY ON THIS PRODUCT.
DURATION OF IMPLIED WARRANTIES: EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY
IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ON THIS PRODUCT
IS LIMITED IN DURATION TO THE DURATION OF THIS WARRANTY.
Somestates
do not allow the exclusion or limitation of incidental or consequential damages, or allow limitations
on
how long an impliedwarranty lasts, so the above limitations or exclusions may notapply to you. This Limited
Warranty gives you specific legal rights and you
may have other rights which vary from state to state.
Printed in China
