Sony Ipela SNT-V704 User manual

FR
© 2005 Sony Corporation
3-869-806-02 (1)
Video Network
Station
設置説明書 _________________________________
Installation Manual __________________________
Manuel d’installation ____________________________
Manual de instalación ___________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
けがをしたり周辺の物品に損害を与えることがあり
ます。
この設置説明書には、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示しています。この設置説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見
られるところに必ず保管してください。
JP
GB
ES
SNT-V704

JP 2安全のために
ソニー製品は正しく使用すれば事故が起きないよう
に、安全には充分配慮して設計されています。しか
し、電気製品は、まちがった使いかたをすると、火
災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
4 ページの注意事項をよくお読みください。製品全般
および設置の注意事項が記されています。
長期間、安全にお使いいただくために、定期点検を
することをおすすめします。点検の内容や費用につ
いては、お買い上げ店またはソニーのサービス窓口
にご相談ください。
すぐに、お買い上げ店またはソニーのサービス窓口
にご連絡ください。
m
1電源コードおよび接続ケーブルを抜く。
2お買い上げ店またはソニーのサービス窓口に連絡
する。
安全のための注意事項を守る
定期点検を実施する
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
設置説明書および製品
では、次のような表示
をしています。表示の
内容をよく理解してか
ら本文をお読みくださ
い。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりするこ
とがあります。
行為を禁止する記号
行為を指示する記号
安全のために

3JP
目次
目次
JP
概要
特長 ........................................................................... 5
付属品..........................................................................7
付属の説明書について....................................8
説明書の種類.................................................8
CD-ROM マニュアルの使いかた....8
各部の名称と働き............................................ 10
基本的な設置と接続
カメラを接続する............................................ 13
コンピューターまたはネットワークに
接続する......................................................... 15
必要なシステム構成.............................. 15

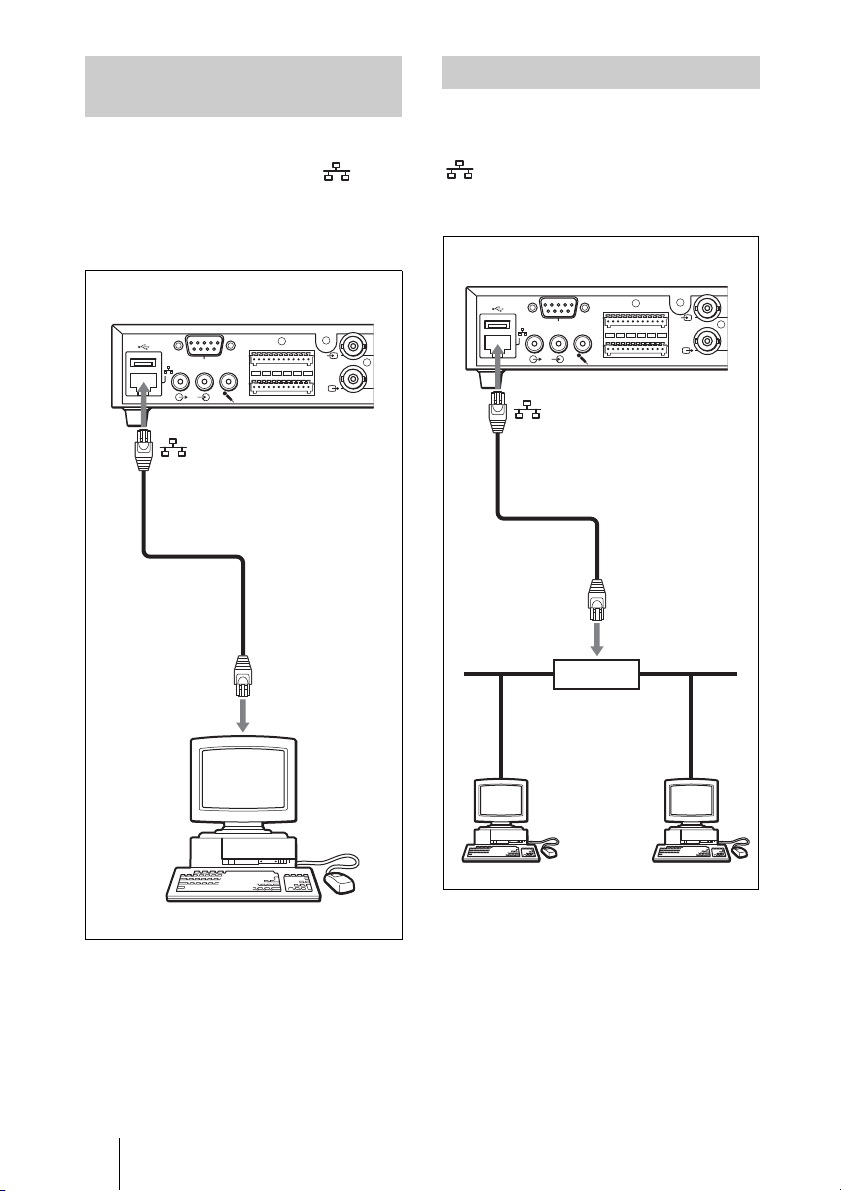

本機をコンピューターに接続する
............................................................... 16
本機をネットワークに接続する... 16
電源を接続する................................................. 17
本機に IP アドレスを割り当てる ........ 17

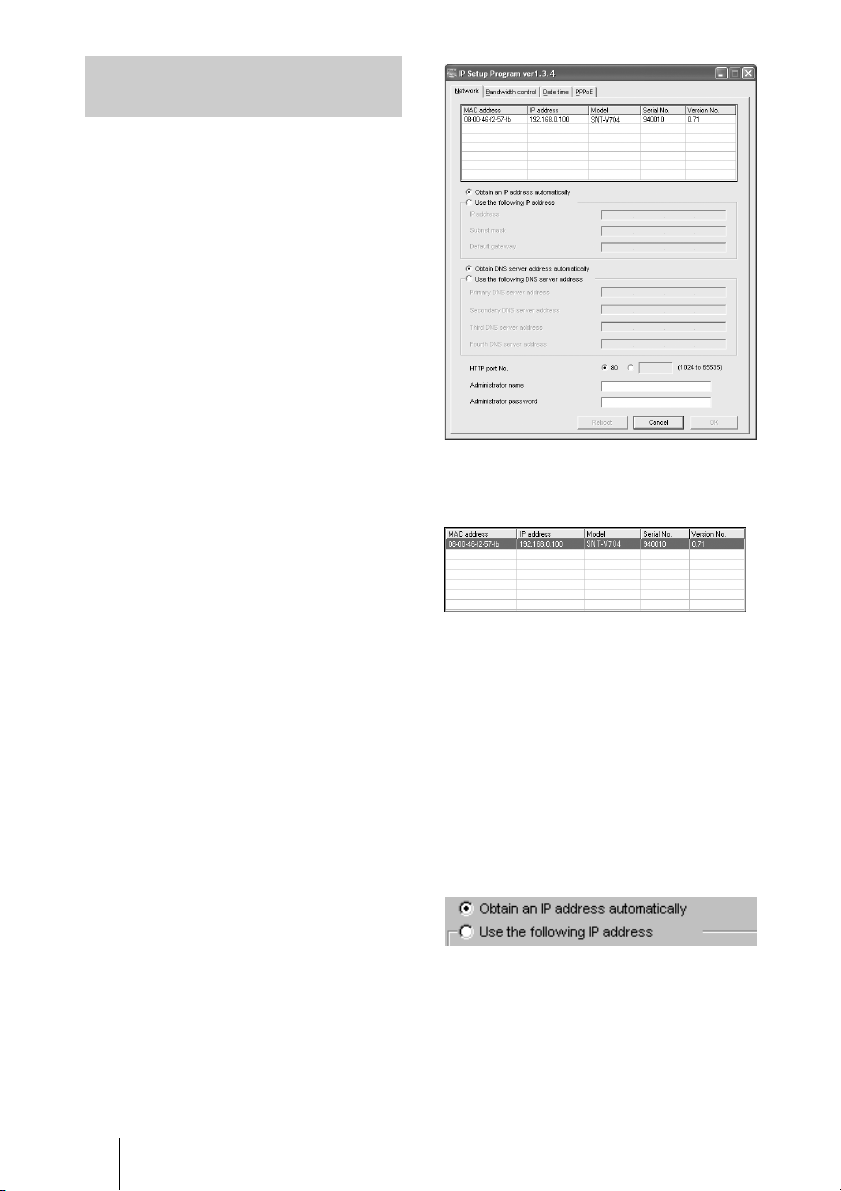

セットアッププログラムを使って
IP アドレスを割り当てる......... 18

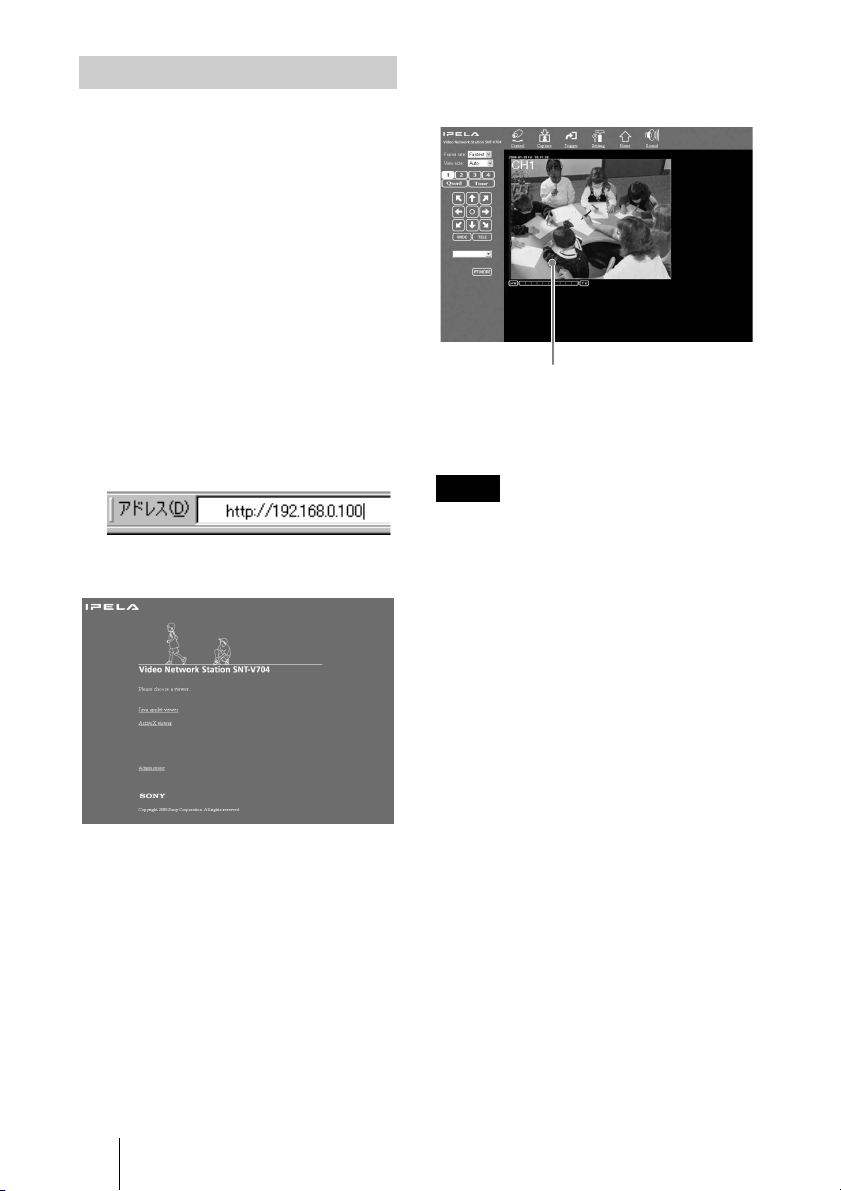

Web ブラウザでモニタリングする
............................................................... 20
その他
使用上のご注意................................................. 22
仕様 ........................................................................ 22
寸法図.............................................................. 25
I/O ポートのピン配列と使いかた
............................................................... 26
保証書とアフターサービス...................... 28

下記の注意を守らないと、けがをしたり周辺の物品に
損害を与えることがあります。
JP 4注意
分解や改造をしない
分解や改造をすると、火災や感
電、けがの原因となることがあ
ります。
内部の点検や修理は、お買い上
げ店またはソニーの業務製品
ご相談窓口にご依頼ください。
指定された電源ケーブルを使う
設置説明書に記されている電
源ケーブルを使わないと、火災
や故障の原因となることがあ
ります。
直射日光に当たる場所、熱器具の近
くには置かない
変形したり、故障したりするだ
けでなく、レンズの特性により
火災の原因となることがあり
ます。特に、窓際に置くときな
どはご注意ください。
水にぬれる場所で使用しない
水ぬれすると、漏電による感
電、発火の原因となることがあ
ります。
指定された電源電圧で使用する
指定されたものと異なる電源
電圧で使用すると、火災や感電
の原因となります。
製品の設置は充分な強度のある場所
に取り付ける
強度の不充分な場所に設置す
ると、落下、転倒などにより、け
がの原因となります。
機器や部品の取り付けは正しく行う
機器や部品の取り付け方や、本
機の分離・合体の方法を誤る
と、本機や部品が落下して、け
がの原因となることがありま
す。
設置説明書に記載されている
方法に従って、確実に行ってく
ださい。
内部に水や異物を入れない
水や異物が入ると、火災の原因
となります。
万一、水や異物が入ったとき
は、すぐに本機が接続されてい
る電源供給機器の電源コード
や DC 電源ケーブル、本機の接
続ケーブルを抜いて、お買い上
げ店またはソニーの業務用製
品ご相談窓口にご相談くださ
い。
雨のあたる場所や、油煙、湯気、湿
気、ほこりの多い場所には設置しな
い
上記のような場所やこの設置
説明書に記されている使用条
件以外の環境に設置すると、火
災や感電の原因となることが
あります。
不安定な場所に設置しない
ぐらついた台の上や傾いたと
ころに設置すると、倒れたり落
ちたりして、けがの原因となる
ことがあります。
また、設置・取り付け場所の強
度を充分にお確かめください。

5JP
特長
概要
B概要
特長
4 台のカメラの同時接続が可能
４つの映像入力端子を装備しており、
同時に４台までのカメラを本機に接続
するとこができます。また接続したカ
メラの画像を 4 分割画面で同時に映し
出すことができます。
Web ブラウザによるモニタリング
コンピューターの Web ブラウザを使っ
て、接続しているカメラの映像や音声
をリアルタイムでモニタリングできま
す。
MPEG4 と MotionJPEG の映像圧
縮方式を採用
映像圧縮方式に MPEG4 と MotionJPEG
の２つの映像圧縮方式を採用し、毎秒
30 フレーム（FULLD1 サイズ）のス
ムーズな動画を配信できます。
音声の配信に対応
プラグインパワー方式（5VDC）のマ
イク入力端子（ミニジャック、モノラ
ル）とライン入力端子（ミニジャック、
モノラル×２）を装備しており、市販
のマイクやラインアンプを接続するこ
とで音声の配信をすることができます。
外部スピーカーを接続可能
ライン出力端子（ミニジャック、モノ
ラル×２）を装備しています。市販の
アンプ内蔵スピーカーを接続すれば、
ネットワークを経由してスピーカーか
ら音声を出力できます。
制御可能なカメラ
次のソニー製ビデオカメラを接続すれ
ばネットワークを経由して制御できま
す。
BRC-300、EVI-D100、EVI-D70、SSC-
DC690/590 シリーズ
ダイナミックマスキング機能
接続したカメラ毎に配信する映像の任
意の２箇所をマスキングして隠す事が
できます。このマスキングはカメラの
PTZ 動作に合わせて拡大、縮小、移動
することで常に同じ箇所をマスキング
できます。
（ただし、ソニー製の制御可能なカメラ
のみ対応。）
本機内部のメモリーや市販の USB
フラッシュメモリーなどへの画像記
録
外部センサー入力、内蔵の動体検知機
能およびマニュアルトリガーボタンと
連動して、その時点またはその前後の
連続静止画を、本機内部のメモリー
（約 32MB）や市販の USB フラッシュ
メモリーなどへ記録することができま
す。また、静止画像を定期的に記録す
ることもできます。
E メールや、FTP サーバーを使った
画像配信
外部センサー入力、内蔵の動体検知機
能およびマニュアルトリガーボタンと
連動して、その時点のカメラの静止画
像を E メールに添付して送ったり、そ
の時点またはその前後の連続静止画を
FTP サーバーに送信できます。また、

JP 6特長
静止画像を定期的に送信することもで
きます。
さらに、コンピューターの FTP クライ
アントソフトウェアを使うと、本機内
部のメモリーや、市販の USB フラッ
シュメモリー内の静止画像を検索、受
信することができます。
プリセットポジション、ツアー機能
接続したカメラごとに 16 個のプリセッ
トポジション（パン、チルト、ズーム
位置）を記憶することができます。ま
た、5 個のツアー動作（自動パン、チ
ルト、ズーム動作をプログラム）する
ことができます。
記憶したプリセットポジションは、外
部センサー入力や内蔵の動体検知機能
と連動して動作させることができます。
アラーム出力機能
4 系統のアラーム出力を装備しており、
外部センサー入力や内蔵の動体検知機
能、マニュアルトリガーボタン、Day/
Night 機能または時刻と連動して周辺
デバイスをコントロールできます。
トランスペアレンシータイプ RS-
232C,RS-422A/RS-485 イン
ターフェース装備
RS-232C または RS-422A/RS-485 イン
ターフェースを介して周辺機器と接続
することにより、コンピューターから
ネットワーク経由で周辺機器のコント
ロールおよびデータ受信ができます。
権利者の許諾を得ることなく、このソフ
トウェアおよびユーザーガイドの内容の
全部または一部を複写すること、および
このソフトウェアを賃貸に使用すること
は、著作権法上禁止されております。
© 2005SonyCorporation
ソフトウェアを使用したことによるお客
様の損害、または第三者からのいかなる
請求についても、当社は一切その責任を
負い兼ねます。
万一、製造上の原因による不良がありま
したらお取り替えいたします。それ以外
の責はご容赦ください。
このソフトウェアの仕様は、改良のため
予告なく変更することがありますが、ご
了承ください。
･IPELAおよび は、
ソニー株式会社の商標です。
･Microsoft、Windows、Internet
Explorerおよび MSDOS は、米国
MicrosoftCorporationの米国およびそ
の他の国における登録商標です。
･Javaは SunMicrosystems,Inc.の商標
です。
･Intelおよび Pentiumは、アメリカ合
衆国および他の国におけるインテル
コーポレーションの登録商標です。
･Adobe、Acrobatおよび Adobe
Readerは、Adobe
SystemsIncorporated（アドビシステ
ムズ社）の商標です。
その他、本書で登場するシステム名、製
品名は、一般に各開発メーカーの登録商
標あるいは商標です。なお、本文中で
®、™マークは明記しておりません。

7JP
付属品
概要
付属品
梱包を開けたら、以下の付属品が一式
そろっているか確認してください。
本体（1）
AC アダプター（1）
電源ケーブル（1）
CD-ROM（セットアッププログラム、
ユーザーガイド）（1）
I/O 用コネクターハウジング（2）
保証書（冊子）(1)
保証シート(1)
設置説明書（本書）(1)

JP 8付属の説明書について
付属の説明書について
本機には、以下の説明書が付属されて
います。
設置説明書（本書）
この設置説明書には、本機の各部の名
称や設置、接続のしかたが記載されて
います。操作の前に必ずお読みくださ
い。
ユーザーガイド（CD-ROM に収録）
本機のセットアップの方法や、Web ブ
ラウザを介したコントロールの方法が
記載されています。
ユーザーガイドの開きかたは、下記の
「CD-ROM マニュアルの使いかた」を
ご覧ください。
付属の CD-ROM には、本機のユーザー
ガイド（日本語、英語、フランス語、
ドイツ語、スペイン語、イタリア語、
中国語）が収録されています。
CD-ROM の動作環境
付属の CD-ROM を動作させるには、次
の環境が必要です。
･コンピューター：Intel Pentium プロ
セッサー搭載のコンピューター
搭載メモリー：64MB 以上
CD-ROM ドライブ：8 倍速以上
･ディスプレイモニター：解像度 800 ×
600 ドット以上
･OS：Microsoft Windows Millennium
Edition, Windows 2000 Service Pack
2, Windows XP Professional または
HomeEdition
上記の条件を満たさない環境では、
CD-ROM の動作が遅くなったり、まっ
たく動作しないことがあります。
準備
付属の CD-ROM に収録されているユー
ザーガイドを使用するためには、以下
のソフトウェアがコンピューターにイ
ンストールされている必要があります。
･AdobeAcrobatReader4.0 以上、また
は AdobeReader6.0 以上
ソフトウェアがインストールされてい
ない場合は、次の URL からダウンロー
ドできます。
･AdobeReader：
http://www.adobe.co.jp/products/
acrobat/readstep2.html
マニュアルを読むには
1付属の CD-ROM を CD-ROM ドライ
ブに入れる。
しばらくすると画面に CD-ROM の
内容が表示されます。
2「Japanese」という PDF をダブルク
リックする。
アプリケーションが起動し、SNT-
V704 の取扱説明書の表紙が画面に
表示されます。
説明書の種類
CD-ROM マニュアルの使いかた

9JP
付属の説明書について
概要
「目次」の各項目をクリックすると、
その見出しのページが表示されま
す。
ハードウェアの故障または CD-ROM の
誤使用により、CD-ROM 内の情報が読
めなくなったり消失したりした場合は、
ソニーのサービス担当者にご依頼くだ
さい（有料）。
ご注意

JP 10 各部の名称と働き
各部の名称と働き
1POWER( パワー ) インジケー
ター（緑）
本機に電源が供給されるとインジ
ケーターが点灯します。
◆メニューの設定について詳しくは、付
属の CD-ROM に収録されているユー
ザーガイドをご覧ください。
bNETWORK（ネットワーク）イ
ンジケーター（オレンジ / 緑）
ネットワークが 10BASE-T で接続
されているときはオレンジ色で点滅
します。
100BASE-TX で接続されていると
きは緑色で点滅します。
ネットワークが接続されていないと
きは消えています。
cUSB 端子
市販の USB フラッシュメモリーな
どを装着することができます。
USB ハードディスクを接続する場
合は、USB ハードディスクの電源
を外部より供給できるタイプのもの
をお使いください。
USB ポートより電源を供給するタ
イプの USB ハードディスクは使用
できません。また、FAT ファイル
12
前面・側面
112
13 24
RS-232C
I/O
SEE INSTRUCTION MANUAL
CLASS 2 WIRING
DC 12V
1234
543 76
08 9 qa qs qfqd
後面
ご注意

11JP
各部の名称と働き
概要
フォーマットでフォーマットされて
いる必要があります。
dRS-232C 端子（D-sub9 ピン）
カメラの VISCARS-232C 端子と接
続します。
eI/O（入出力）ポート
RS-422A/RS-485 ポート、4 系統の
センサー入力、4 系統のアラーム出
力を備えています。
RS-422A/RS-485 ポートは、RS-
422A/RS-485 インターフェースを介
して周辺機器と接続し、コンピュー
ターからネットワーク経由で周辺機
器のコントロールやデータ受信をす
るときに使用します。
センサー入力は、アラーム入力とし
て使用します。また、E メールなど
のアプリケーションに連動させる場
合に使用します。
アラーム出力は、外部アラーム入力
や内蔵の動体検知機能、マニュアル
トリガーボタン、Day/Night 機能ま
たは時刻と連動して周辺機器をコン
トロールするときに使用します。
◆各機能や設定について詳しくは、付属
の CD-ROM に収録されているユー
ザーガイドをご覧ください。
◆ピン配列と配線については、「I/O
ポートのピン配列と使いかた」(26
ページ ) をご覧ください。
ft（映像入力）1 〜 4 端子
（BNC 型）
4 台までのカメラからの映像をそれ
ぞれコンポジット映像信号として入
力します。
◆カメラの接続のしかたはカメラの取扱
説明書をご覧ください。
gU（アース）端子
筺体アースです。
h（ネットワーク）ポート
ネットワークケーブル（UTP、カ
テゴリー 5）を使用し、ネットワー
ク（10BASE-T/100BASE-TX）の
ハブまたはコンピューターと接続し
ます。
i（ライン出力）端子（ミニ
ジャック、モノラル 2ch）
市販のアンプ内蔵スピーカーを接続
します。
◆本機には次の仕様のスピーカーが接続
できます。
タイプ：アクティブスピーカー
インピーダンス：入力インピーダンス
4.7KΩ 以上
プラグ：φ3.5mm ミニプラグ
jo（ライン入力）端子（ミニ
ジャック、モノラル 2ch）
オーディオ機器などの出力信号線を
接続します。
km（マイク入力）端子（ミニ
ジャック、モノラル）
市販のマイクを接続します。プラグ
インパワー方式（基準電圧 5VDC）
に対応しています。
◆本機には次の仕様のマイクが接続でき
ます。
タイプ：エレクトレットコンデンサー
マイクロホン
プラグインパワー方式
プラグ：φ3.5mm ミニプラグ

JP 12 各部の名称と働き
lリセットスイッチ
先の細いもので、このスイッチを押
しながら電源を入れると、工場出荷
時の設定に戻ります。
mT（映像出力）1 〜 4 端子
（BNC 型）
映像入力 1 〜 4 からのスルー出力で
す。
◆コンポジットビデオ入力端子を持
つビデオモニター、VTR などと
接続します。
T( 映像出力 )1 〜 4 端子（BNC 型）に
ケーブルが接続されると、本機内では
ビデオの 75Ω 終端を自動的に OFF
にします。そのため、接続先で 75Ω
終端されない場合、映像が白っぽくな
りますが、本機の異常ではありませ
ん。T ( 映像出力 ) 端子に接続する場
合は、必ず接続先の機器で 75Ω 終端
してください。
nDC12V（電源入力）端子
付属の AC アダプターを接続しま
す。
ご注意

13JP
カメラを接続する
基本的な設置と接続
B基本的な設置と接続
カメラを接続する
制御可能なカメラ
本機では次のカメラを制御することが
できます。
■SONY製
BRC-300
EVI-D100
EVI-D70
SSC-DC590/DC690
■他社製
ユーザーガイドをご覧ください。
接続するカメラごとに設定が必要とな
ります。詳細につきましては、付属の
CD-ROM に収録されているユーザーガ
イドの「カメラを設定する」をご覧く
ださい。

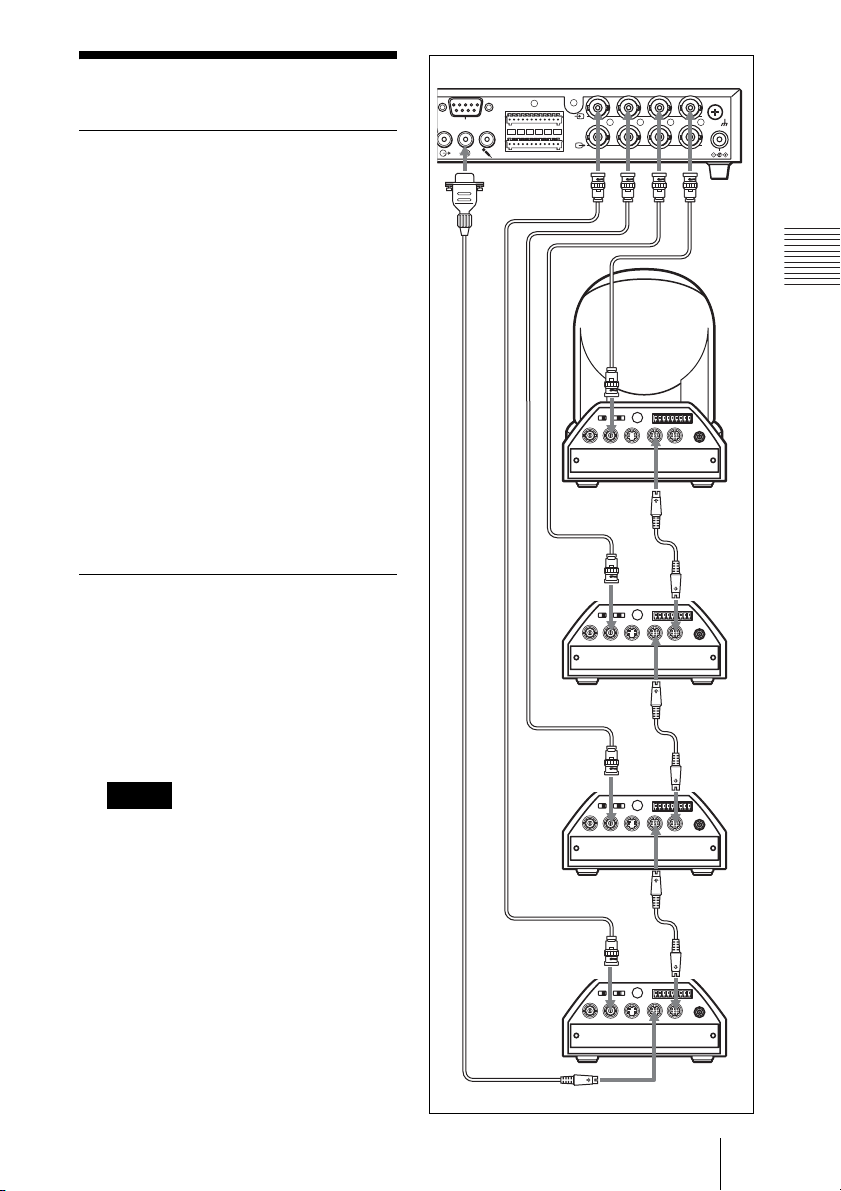

BRC-300、EVI-D100、EVI-D70
との接続
本機にはカメラを同時に 4 台まで接続
することができます。
1本機のt1〜4端子と各カメラの
映像出力端子を接続する。
カメラを接続するときは t端子の 1
から順に接続してください。
番号を飛ばして接続すると正常に動作
しない場合があります。
2本機の VISCARS-232C 端子と
各カメラの VISCARS-232C 端
子を接続する。
◆カメラ接続についてはカメラの取扱説
明書もあわせてご覧ください。
ご注意
112
13 24
RS-232C
I/O
SEE INSTRUCTION MANUAL
CLASS 2 WIRING
DC 12V
1234
BRC-300( 裏面 )
VISCA
ケーブル
75Ω 同軸
ケーブル
BRC-300
(裏面)
VISCA ケーブル
VISCA
ケーブル
VISCA
ケーブル
SNT-V704( 裏面 )
BRC-300
(裏面)
BRC-300
(裏面)

JP 14 カメラを接続する

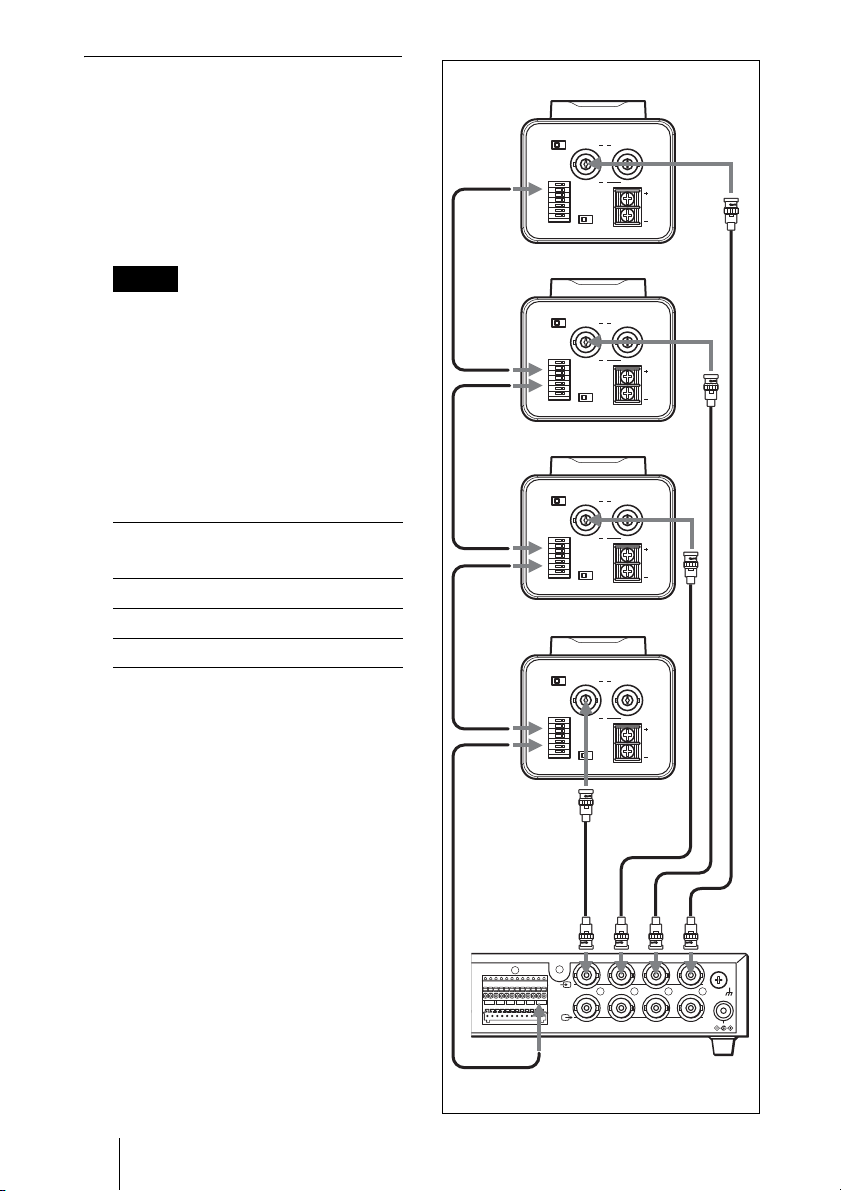

SSC-DC690 との接続
本機にはカメラを同時に 4 台まで接続
することができます。
1本機のt1〜4端子とカメラのそ
れぞれの映像出力端子を接続す
る。
カメラを接続するときは t端子の 1
から順に接続してください。
番号を飛ばして接続すると正常に動作
しない場合があります。
2本機の I/O ポートと、各 SSC-
DC690 の I/O ポートのピンを
次のように接続する。
◆I/O ポートのピン配列と配線について
は、「I/O ポートのピン配列と使いか
た」(26 ページ ) をご覧ください。
3SSC-DC690 の ADDRESS ス
イッチでアドレスを設定する。
t 1 端子に接続した場合 : アドレス
を「1」に
t 2 端子に接続した場合 : アドレス
を「2」に
t3 端子に接続した場合 : アドレス
を「3」に
t 4 端子に接続した場合 : アドレス
を「4」に
◆カメラ接続についてはカメラの取扱説
明書もあわせてご覧ください。
ご注意
SNT-V704 SSC-
DC690
11 番（+）/23 番（+）1番（+）
12 番（−）/24 番（−）2番（−）
22 番（アース） 4 番（COM） SEE INSTRUCTION MANUAL
MODE
MENU LOCK
OFF ON
AA BDC IN/VS IN
VIDEO OUT MONITOR OUT
B
VIDEO OUT VS IN
DC
12V
1
2
3
4
5
6
7
I/O
SEE INSTRUCTION MANUAL
MODE
MENU LOCK
OFF ON
AA BDC IN/VS IN
VIDEO OUT MONITOR OUT
B
VIDEO OUT VS IN
DC
12V
1
2
3
4
5
6
7
I/O
SEE INSTRUCTION MANUAL
MODE
MENU LOCK
OFF ON
AA BDC IN/VS IN
VIDEO OUT MONITOR OUT
B
VIDEO OUT VS IN
DC
12V
1
2
3
4
5
6
7
I/O
SEE INSTRUCTION MANUAL
MODE
MENU LOCK
OFF ON
AA BDC IN/VS IN
VIDEO OUT MONITOR OUT
B
VIDEO OUT VS IN
DC
12V
1
2
3
4
5
6
7
I/O
112
13 24
I
/O
SEE INSTRUCTION MANUAL
CLASS 2 WIRING
DC 12V
1234
SNT-V704( 裏面 )
SSC-DC690( 裏面 )
75Ω 同軸
ケーブル
SSC-DC690( 裏面 )
SSC-DC690( 裏面 )
SSC-DC690( 裏面 )
1,2,4 番
1,2,4 番
1,2,4 番
1,2,4 番
1,2,4 番
1,2,4 番
1,2,4 番
10,11,12 番

15JP
コンピューターまたはネットワークに接続する
基本的な設置と接続
コンピューターまた
はネットワークに接
続する
コンピューターへの接続には市販の
ネットワークケーブル（クロスケーブ
ル）をご用意ください。
ネットワークへ接続するときは、市販
のネットワークケーブル（ストレート
ケーブル）をご用意ください。
プロセッサー
Pentium4、2GHz 以上
(Pentium4、3GHz 以上を推奨 )
RAM
256MB以上(512MB 以上を推奨）
OS
Windows2000/XP
Web ブラウザ
InternetExplorerVer.5.5 または Ver.
6.0
JAVA
JavaRuntimeEnvironment バージョン
4.0
次の URL からダウンロードできます。
http://java.com
必要なシステム構成

JP 16 コンピューターまたはネットワークに接続する
市販のネットワークケーブル（クロス
ケーブル）を使って、本機の （ネッ
トワーク）ポートとコンピューターの
ネットワークコネクターを接続する。
市販のネットワークケーブル（スト
レートケーブル）を使って、本機の
（ネットワーク）ポートとネット
ワークのハブを接続する。
本機をコンピューターに接続す
る
112
13 24
RS-232C
I/O
SEE INSTRUCTION
1
SNT-V704( 後面 )
ネットワーク
コネクター
コンピューター
市販のネットワーク
ケーブル ( クロス )
本機をネットワークに接続する
112
13 24
RS-232C
I/O
SEE INSTRUCTION
1
市販のネットワーク
ケーブル ( ストレート )
10BASE-T/
100BASE-TX
ハブ
ネットワーク
SNT-V704( 後面 )

17JP
電源を接続する/本機に IP アドレスを割り当てる
基本的な設置と接続
電源を接続する
付属の AC アダプターと電源コードを
図のように接続してください。
本機に IP アドレスを
割り当てる
本機をネットワークを介して接続する
ためには、本機に新しい IP アドレスを
割り当てる必要があります。
IP アドレスを割り当てるときは、本機
をコンピューターまたはネットワーク
へ接続してください。（「コンピュー
ターまたはネットワークに接続す
る」(15 ページ )）
IP アドレスの割り当ては、次の 2 とお
りの方法で行うことができます。
・ 付属の CD-ROM に収録されている
セットアッププログラムを使う
◆操作方法は、「セットアッププログラムを
使って IP アドレスを割り当てる」(18
ページ ) をご覧ください。
・ ARP（AddressResolution
Protocol）コマンドを使う
コンピューターで DOS ウィンドウを開
き、指定の ARP コマンドを入力しま
す。
◆詳しい操作方法は、付属の CD-ROM に収
録されているユーザーガイドの「ARP コ
マンドを使って IP アドレスを割り当て
る」をご覧ください。
本機に割り当てる IPアドレスは、必ずシ
ステム管理者と相談の上、決定してくだ
さい。
112
13 24
/
O
SEE INSTRUCTION MANUAL
CLASS 2 WIRING
DC 12V
1234
壁のコン
セントへ
付属の AC
アダプター
DCIN12V
付属の電源コード
ご注意

JP 18 本機に IP アドレスを割り当てる
1付属の CD-ROM をコンピュー
ターの CD-ROM ドライブに入れ
る。
2CD-ROM ドライブ内の Setup
フォルダをダブルクリックして開
く。
3Setup.exe をダブルクリックす
る。
4画面に表示されるウィザードに
従って「IPSetupProgram」を
インストールする。
使用許諾に関する文面が表示された
ら、よくお読みいただき、承諾の
上、インストールを行ってくださ
い。
5IPSetupProgram を起動する。
Network タブが表示され、IPSetup
Program がローカルネットワーク
上に接続されているビデオネット
ワークステーション SNT-V704 を
検出してリスト表示します。
6リストから SNT-V704 の IP アド
レスをクリックして選択する。
選択された SNT-V704 のネット
ワーク設定状況が画面に表示されま
す。
7IP アドレスを設定する。
IP アドレスを DHCP サーバーから
自動的に取得するときは
[ObtainanIPaddressautomatically]
を選択します。
IPaddress(IP アドレス )、Subnet
mask( サブネットマスク )、Default
gateway( デフォルトゲートウェイ )
が自動的に割り当てられます。
セットアッププログラムを使っ
て IP アドレスを割り当てる

19JP
本機に IP アドレスを割り当てる
基本的な設置と接続
固定 IP アドレスを設定するときは
[UsethefollowingIPaddress] を選
択し、[IPaddress]、[Subnetmask]、
[Defaultgateway] 欄にそれぞれの値
を入力します。
8DNS サーバーアドレスを設定す
る。
DNS サーバーアドレスを自動取得
するには
[ObtainDNSserveraddress
automatically] を選択します。
DNS サーバーアドレスを自動取得
しないときは
[UsethefollowingDNSserver
address] を選択してから、[Primary
DNSserveraddress] と [Secondary
DNSserveraddress] に DNS サー
バーアドレスを入力します。
本機では [ThirdDNSserveraddress]、
[FourthDNSserveraddress] は入力
しても無効です。
9HTTPポート番号を設定する。
通常は、HTTPportNo. の［80］を
選択します。［80］以外のポート番
号に設定するときは、テキストボッ
クスを選択し、ポート番号 1024 〜
65535 を入力します。
10[Administratorname] と
[Administratorpassword] に
管理者の名前とパスワードを入力
する。
工場出荷時は、両方とも「admin ｣
に設定されています。
ここでは、管理者の名前とパスワード
の変更はできません。
変更のしかたは、付属の CD-ROM に
入っているユーザーガイドの「ユー
ザー設定をする− User 設定ページ」
をご覧ください。
11正しく設定されていることを確認
してから [OK] ボタンをクリック
する。
｢ SettingOK ｣が表示されれば、IP
アドレスの設定は終了です。
ご注意
ご注意

JP 20 本機に IP アドレスを割り当てる
IP アドレスを割り当てたら、実際に
Web ブラウザから本機にアクセスでき
ることを確認します。
ここでは、InternetExplorer を使った
操作のしかたを説明します。
◆その他の Web ブラウザを使う場合など、
Web ブラウザを使った操作について詳し
くは、付属の CD-ROM に収録されている
「ユーザーガイド」をご覧ください。
1コンピューターで Web ブラウザ
を起動し、本機の IP アドレスを
アドレス欄に入力する。
例：
ウェルカムページが表示されます。
2ActiveXviewer をクリックす
る。
メインビューアーページが表示さ
れ、カメラのモニター画像が画面に
表示されます。
初めて本機の画像を表示するときは
「セキュリティ警告」が表示されま
す。「はい」をクリックして
ActiveXControl をインストールし
てください。
これで、IP アドレスの割り当ては完了
です。
ウェルカムページを正しく動作させるた
めには、以下の手順で InternetExplorer
のセキュリティレベルを［中］以下に設
定してください。
1InternetExplorer のメニューバーから
［ツール］―［インターネットオプ
ション］―［セキュリティ］タブの順
に選択する。
2［インターネット］アイコン（本機を
インターネット環境で使用していると
き）、または［イントラネット］アイ
コン（本機をイントラネット環境で使
用しているとき）をクリックする。
3レベルバーを操作して［中］以下にす
る。（レベルバーが表示されていない
場合は、［既定］ボタンをクリックし
てからレベルバーを操作してくださ
い。）
Web ブラウザでモニタリングする
ご注意
モニター画像
