JP 2付属の説明書について/この説明書について
付属の説明書につい
て
本機は、以下の説明書とソフトウェアを
付属しています。
Macintosh では、取扱説明書のみご覧い
ただけます。
説明書
安全のために（別冊）
本機を取り扱う際に事故を防ぐための
重要な注意事項を記載しています。
簡易説明書（本書）
本機を接続してから映すまでの、簡単な
操作方法を説明しています。
取扱説明書（CD-ROM に収録）
この説明書には本機の操作方法や接続
のしかたが記載されています。
取扱説明書（ネットワーク編）
（CD-ROM に収録）
ネットワークの設定と使用方法が記載
されています。
ソフトウェア（CD-ROM に収録）
ProjectorStationforAirShot
Version2（Version2.xx）（日本
語･英語のみ）
コンピューターの画像をプロジェク
ターへ転送するためのアプリケーショ
ンソフトウェアです。
この説明書について
この説明書では、本機を接続してから映
すまでの簡単な操作方法を説明してい
ます。
また使用上のご注意やメンテナンスの
際に必要な情報が記載されています。
操作方法について詳しくは、付属の CD-
ROM に収録されている取扱説明書をご
覧ください。
また安全のための注意事項は、別冊の
「安全のために」をご覧ください。
この取扱説明書では、VPL-CX100、VPL-
CX120、VPL-CX125、VPL-CX150、VPL-
CX155を一緒に説明しています。説明
中のイラストは主に VPLCX155 を使用
しております。

3JP
CD-ROM 取扱説明書の見かた
CD-ROM 取扱説明
書の見かた
付属の CD-ROM には、ReadMe および
取扱説明書が収録されています（日本
語、英語、フランス語、ドイツ語、イタ
リア語、スペイン語、中国語）。まず最
初に ReadMe をご覧ください。
準備
付属の CD-ROM に収録されている取扱
説明書を読むためには、Adobe
AcrobatReader5.0 以降が必要です。
AdobeAcrobatReader がインストール
されていない場合は、アドビシステム
ズ社のホームページからダウンロード
してください。（無料）
取扱説明書を読むには
付属のCD-ROMを、コンピュータの CD-
ROM ドライブにセットしてください。
しばらくすると、CD-ROM が自動的に
起動します。読みたい取扱説明書を選ん
でください。取扱説明書のファイルは、
CD-ROM の中に収録されています。
お使いのコンピュータによっては、CD-
ROM が自動的に起動しない場合があり
ます。
以下の手順で、取扱説明書のファイルを
直接開いてください。
（Windows の場合）
1「マイコンピュータ」を開く。
2「CD-ROM」のアイコンを右クリッ
クして「エクスプローラ」を選ぶ。
3ウィンドウの中で「index.htm」ファ
イルをダブルクリックして読みたい
取扱説明書を選ぶ。
（Macintosh の場合）
1デスクトップの「CD-ROM」アイコ
ンをダブルクリックする。
2「index.htm」ファイルをダブルク
リックして読みたい取扱説明書を選
ぶ。
index.htm ファイルが開かない場合は、
「OperatingInstructions」フォルダから
読みたい取扱説明書を選んでダブルク
リックしてください。
商標について
･ Windows は、米国 Microsoft
Corporation の米国及びその他の国に
おける登録商標です。
･ Macintosh は AppleComputerInc. の
米国及びその他の国における登録商
標です。
･ Adobe および Acrobat は、Adobe
SystemsIncorporated（アドビシステ
ムズ社）の米国及び各国での登録商
標です。
ご注意
JP

JP 4使用上のご注意
使用上のご注意

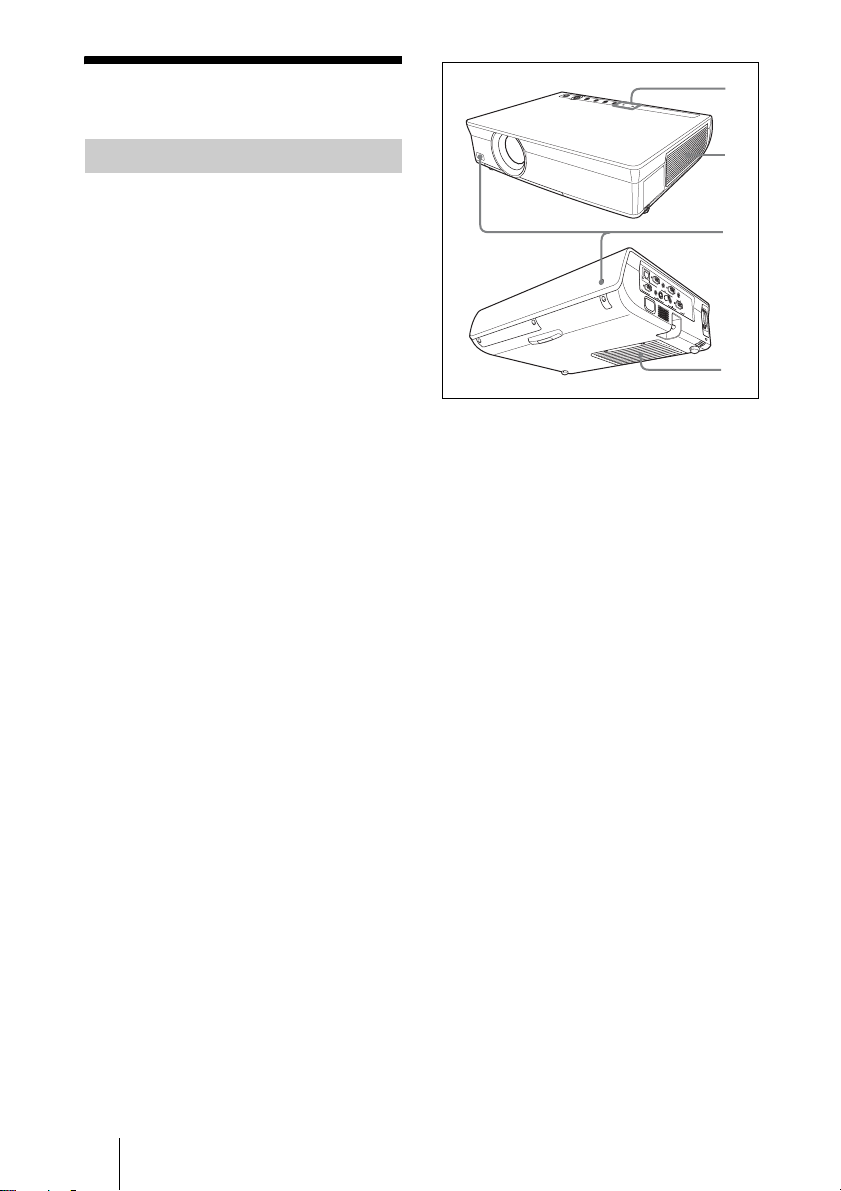

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ
もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気
口の位置をご確認ください。
吸気・排気口についてのご注意
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGB
INPUTB
1
2
4
3
1インジケーター
2排気口
3リモコン受光部
4吸気口

5JP
画像を映す
画像を映す
接続するときは
･各機器の電源を切った状態で接続してください。
･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでくださ
い。
･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜
いてください。
接続する機器の取扱説明書もあわせてご覧ください。
コンピューターとの接続
a本機の電源ケーブルをコンセントに差し込む。
b本機とコンピューターをケーブルでつなぐ。
接続する
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
1
1
2
2
HDD-sub15 ピン
ケーブル（付属）
ステレオオーディオ接続ケーブル
（ステレオミニジャック、別売）
抵抗なしのものをお使いください。

JP 6画像を映す
ビデオ・DVD 機器との接続
a本機の電源ケーブルをコンセントに差し込む。
b本機とビデオ機器をケーブルでつなぐ。
映像信号入力には以下の３通りの方法があります。
ビデオ機器の映像出力端子と接続するとき：1と4のケーブルで接続しま
す。
ビデオ機器の S 映像出力端子と接続するとき：2と4のケーブルで接続
します。
ビデオ機器のビデオ GRB/ コンポーネント出力端子と接続するとき：3と
4のケーブルで接続します。
1
1
2
2
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
NETWORK
INPUT C
RGB AUDIO
INPUT A
MONITOR AUDIO
OUTPUT S VIDEO AUDIO RS-232C
REMOTE
VIDEO
VIDEO IN
RGB AUDIO
INPUT B
44 321
1コンポジットビデオ（ピンジャック）ケーブル（別売）
2S ビデオ（MiniDIN4-pin）ケーブル（別売）
3コンポーネント（HDD-sub15 ピン（凸）y3 ×ピンジャック）ケーブル（別売）
4ステレオオーディオケーブル（ステレオミニジャック−ピンジャック、別売）（抵抗
なしのものをお使いください。）

7JP
画像を映す
aI/1( オン / スタンバイ）キーを押す。
b接続している機器の電源を入れる。
cリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映
したい画像を選ぶ。
dコンピューターとの接続時は映像信号の出力先を切り換える。
映す
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
2
2
4
4Power
FxF7
Fn
3
3
1
1
INPUT
1
1
APA
FREEZE
KEY
STONE /TILT
LENS
AUTO
FOCUS
PIC
MUTING
AUDI O
MUTING
INPUT
ENTER
RESET
D ZOOM VOLUME
MENU
1
1
INPUT
COMMAND
INPUT
AINPUT BINPUT C
INPUT
D
VIDEO
ENTER
MENU APA
RESET
SHIFTZOOMFOCUS
S VIDEO
INPUT
EAIR
SHOT
OFF ON
INPUT
AINPUT BINPUT C
INPUT
D
VIDEO S VIDEO
INPUT
EAIR
SHOT
VPL-CX125/CX155 のリモコンで
操作するとき
VPL-CX100/CX120/CX150
のリモコンで操作するとき
または
入力 A
入力 B
入力 C*
ビデオ
S ビデオ
*VPL-CX125/CX155 のみ

JP 8画像を映す
a画像の上下の位置を調整する。
b画像の大きさを調整する。
c画像のフォーカスを調整する。
画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横
比）を選べる信号設定メニューがあります。
調整する
NETWORK
INPUTC
RGB AUDIO
INPUTA
MONITOR AUDIO
OUTPUT SVIDEO AUDIO RS-232C
REMOTE
VIDEO
VIDEOIN
RGB AUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
13
2
4
1
1
3
3
2
2ZOOM FOCUS
1アジャスター調整ボタンを押す。
2プロジェクターを持ち上げて角
度を調整する。
3アジャスターがロックする位置
でボタンを放す。
4微調整が必要な場合は、アジャ
スターを左右に回して調整する。

9JP
画像を映す

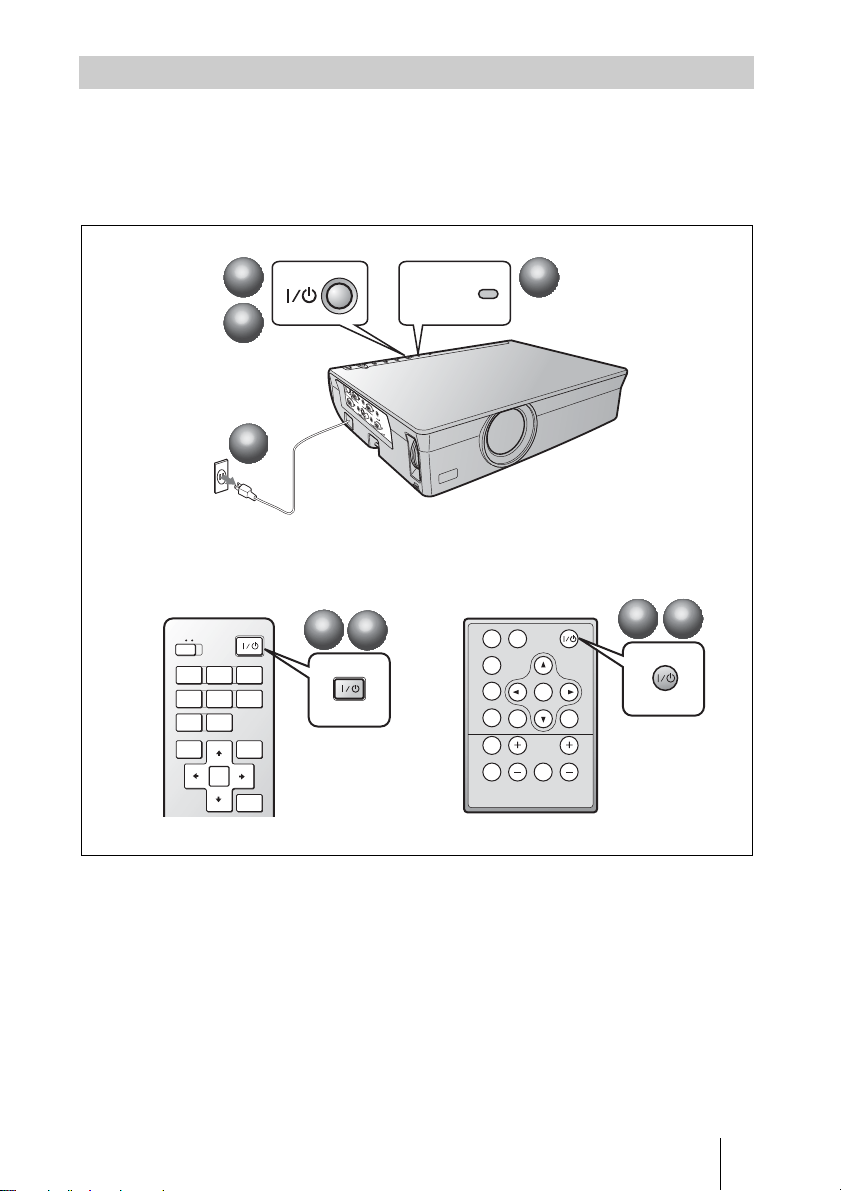

aI/1( オン / スタンバイ）キーを押す。
bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。
cファンが止まり、ON/STANDBY（オン / スタンバイ）インジケーターが
赤く点灯したら、電源コードを抜く。
電源を切る
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVER ON/
STANDBY PUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
1
13 3
3
3
2
2
ON/
STANDBY
APA
FREEZE
KEY
STONE /TILT
LENS
AUTO
FOCUS
PIC
MUTING
AUDI O
MUTING
INPUT
ENTER
RESET
D ZOOM VOLUME
MENU
1
12 2
2
2
COMMAND
INPUT
AINPUT BINPUT C
INPUT
D
VIDEO
ENTER
MENU APA
RESET
S VIDEO
INPUT
EAIR
SHOT
OFF ON 1
1
VPL-CX125/CX155 のリモコンで
操作するとき
VPL-CX100/CX120/CX150
のリモコンで操作するとき

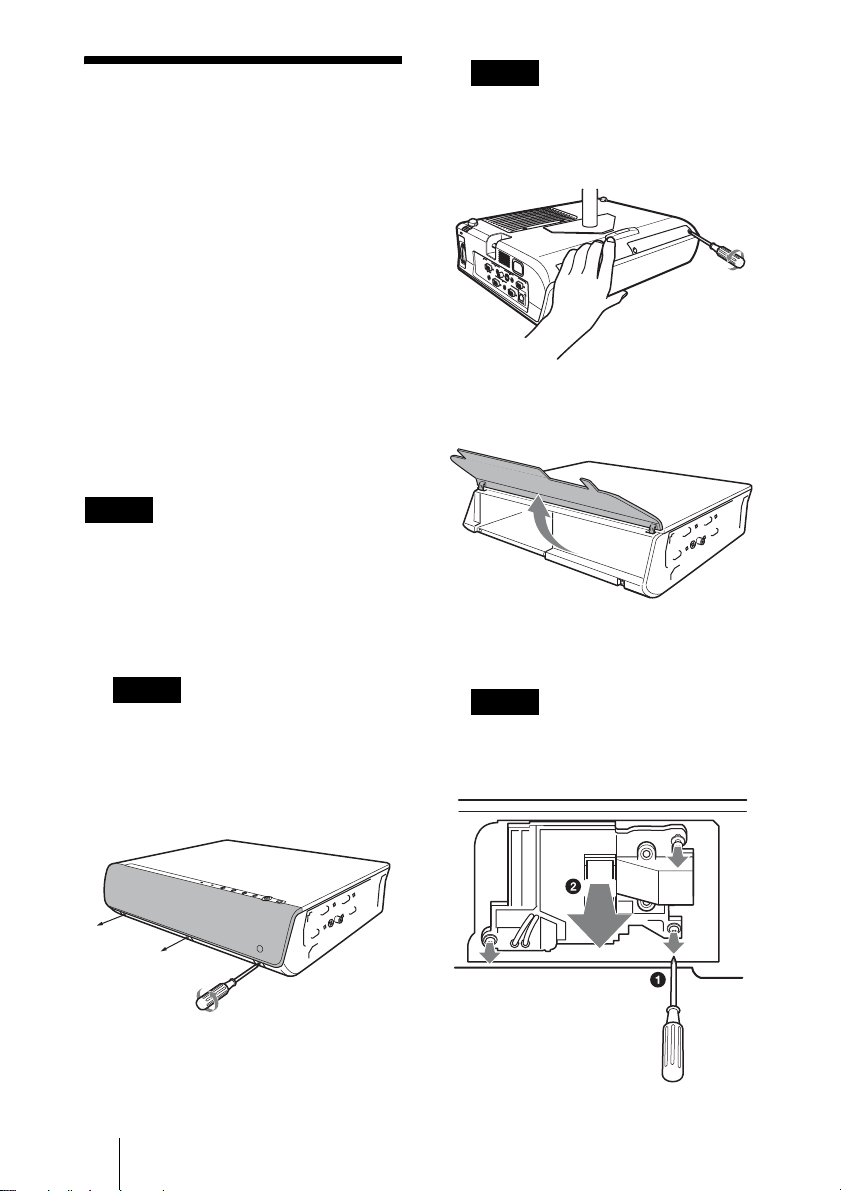

JP 10 ランプを交換する
ランプを交換する
光源として使用されているランプは消耗
品ですので、次のような場合は新しいラ
ンプと交換してください。
･光源のランプが切れたとき
･光源のランプが暗くなったとき
･「ランプを交換し、フィルターを掃除し
てください。」というメッセージが表示
されたとき
･LAMP/COVER インジケーターが点滅
したとき（3 回点滅パターンの繰り返し）
ランプ交換時期はその使用条件によって
変わってきます。
交換ランプは、別売のプロジェクターラ
ンプ LMP-C200 をお使いください。
それ以外のものをお使いになると故障の
原因になります。
ランプが破損している場合は、テクニカル
インフォメーションセンターにランプの交
換と内部の点検を依頼してください。ご相
談ください。
1本機の電源を切り、電源コードをコンセ
ントから抜く。
本機を使用した後にランプを交換する場
合は、ランプを冷やすため、1 時間以上
たってからランプを交換してください。
2ランプカバーのネジ（3 本）をプラスド
ライバーでゆるめる。
本機を天井に吊るしたまま作業をする場
合は、ネジをゆるめるときにランプカ
バーが落下しないよう手で押さえてくだ
さい。
3ランプカバーの下部に指をかけ、手前に
引き上げるようにしてランプカバーをは
ずす。
4ランプのネジ（3 本）をプラスドライ
バーでゆるめ（1）、取り出し用ノブを
つまんで（2）ランプを引き出す。
ランプを取りはずした後のランプの収納
部に金属類や燃えやすい物などの異物を
入れないでください。
ご注意
ご注意
ご注意
ご注意
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGB
INPUTB

11JP
ランプを交換する
5新しいランプを確実に奥まで押し込み
（1）、ネジ（3 本）を締める（2）。
･ランプのガラス面には触れないようご
注意ください。
･ランプが確実に装着されていないと、
電源が入りません。
6ランプカバーを元の位置にもどし、ネジ
（3 本）をプラスドライバーで締める。
ランプカバーはしっかりと取り付けてく
ださい。きちんと取り付けられていない
と、電源が入りません。
7電源コードを接続する。
ON/STANDBY インジケーターが赤
色に点灯します。
8?/1キーを押して電源を入れる。
9MENU キーを押して初期設定メニュー
を選ぶ。
10「ランプタイマー初期化」を選び、
ENTER キーを押す。
11Vキーで「実行」を選び、ENTER キー
を押す。
ランプタイマーが 0 に初期化され、
「ランプを交換し、フィルターを掃除
しましたか？」というメッセージが表
示されます。
フィルター掃除のしかたは、次の「エ
アーフィルターをクリーニングする」
を参照してください。
12vキーで「はい」を選ぶ。
「ランプタイマー初期化が完了しまし
た」というメッセージが表示されま
す。
メッセージを消す場合は、リモートコマン
ダーまたはコントロールパネルのいずれか
のキーを押してください。
ご注意
ご注意
ご注意

JP 12 エアーフィルターをクリーニングする
エアーフィルターを
クリーニングする
ランプ交換と合わせてエアーフィルター
のクリーニングが必要です。エアーフィ
ルターを取りはずし、掃除機で掃除して
ください。
クリーニング時期は目安です。使用環境
や使いかたによって異なります。
1電源を切り、電源コードを抜く。

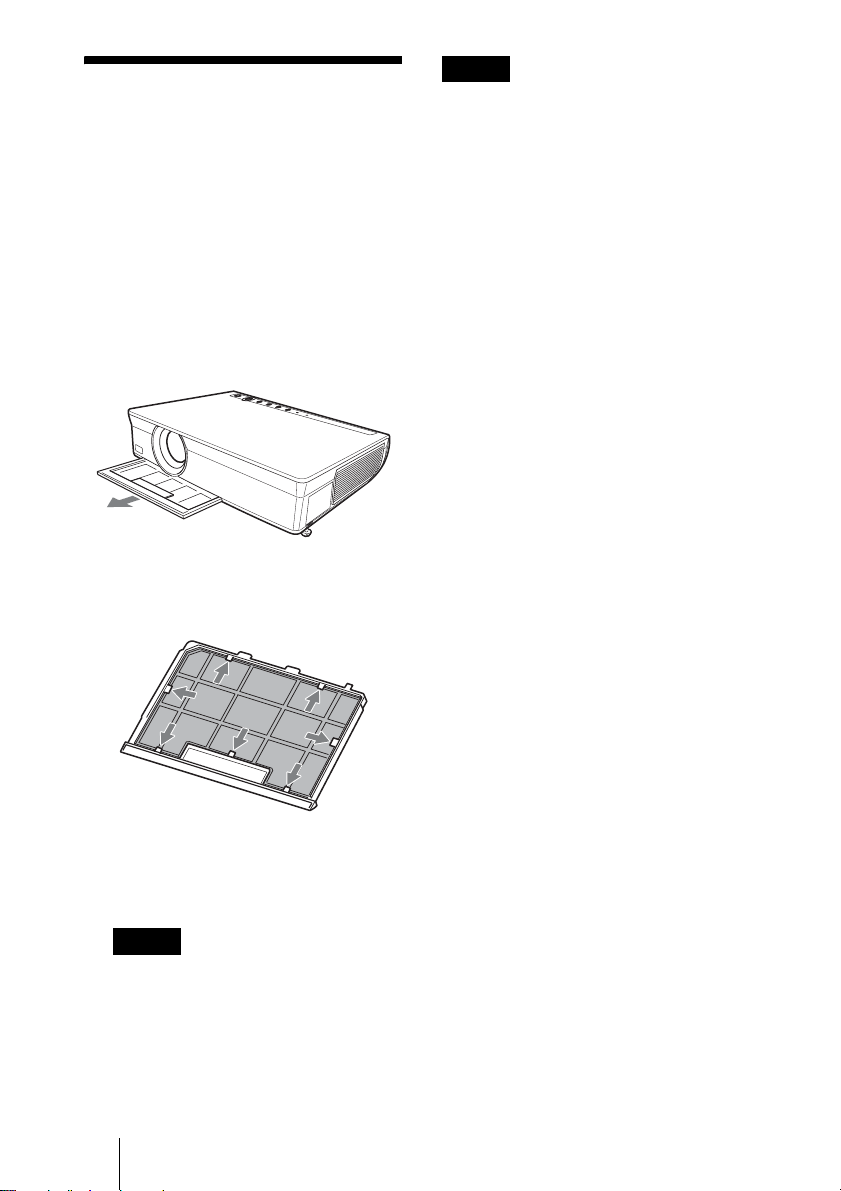

2エアーフィルターカバーを手前に引き出
して取りはずす。
3エアーフィルターをエアーフィルターカ
バーのつめ（7 か所）からはずす。
4掃除機でエアーフィルターを掃除する。
5エアーフィルターをエアーフィルターカ
バーのつめ（7 か所）にはめこむ。
エアフィルターには表裏があります。図
のように、エアフィルターの格子部を上
面に見えるように装着してください。
6エアーフィルターカバーをもとのところ
に差し込んで取り付ける。
･フィルターを掃除機で掃除しても汚れが
落ちないときは、新しいフィルターに交
換してください。新しいフィルターにつ
いては、お買い上げ店またはテクニカル
インフォメーションセンターにご依頼く
ださい。
･エアーフィルターカバーはしっかり取り
付けてください。きちんと取り付けられ
ていないと、電源が入りません。
･メッセージを消す場合は、リモートコマ
ンダー、または、コントロールパネルの
いずれかのキーを押してください。
ご注意
ご注意

13JP
故障かな？と思ったら
故障かな？と思ったら
修理に出す前に、もう 1 度次の点検をしてください。以下の対処を行っても直
らない場合は、お買い上げ店またはテクニカルインフォメーションセンターに
お問い合わせください。症状について詳しくは、CD-ROM 内の取扱説明書をご
覧ください。
電源に関する項目
映像に関する項目
症状 原因と対処
電源が入らない。 ･I/1キーで電源を切った後すぐに電源を入れた。
c約 60 秒たってから電源を入れてください。
･ランプカバーがはずれている。
cランプカバーをしっかりとはめてください。
･エアーフィルターカバーがはずれている。
cエアーフィルターカバーをしっかりとはめてください。
症状 原因と対処
映像が映らない。 ･ケーブルがはずれている。または正しく接続されていない。
c接続を確認してください。
･入力切り換えが正しくない。
cINPUT キーで正しく選んでください。
･映像が消画（ミューティング）されている。
cPICMUTING キーを押して、ミューティングを解除してくださ
い。
･出力信号がコンピューターの外部モニターに出力されるように設定
されていない。あるいは外部モニターとコンピューターの液晶ディ
スプレイの両方に出力するように設定されている。
c出力信号をコンピューターの外部モニターのみに出力するように
設定してください。
cノートタイプや液晶一体型のコンピューターを接続したときに
は、キーや設定によって映像の出力先を切り換える必要がありま
す。
詳しくは、お使いのコンピューターの取扱説明書をご覧くださ
い。
画面にノイズが出る。 ･入力信号のドット数と LCD パネルの画素数の関係により、特定の
画面の背景にノイズが出ることがある。
cお使いの機器のデスクトップパターンを変えてください。

JP 14 故障かな？と思ったら
インジケーター一覧
画面がぼやける。 ･フォーカスが合っていない。
cフォーカスを合わせてください。
･結露が生じた。
c電源を入れたまま約 2 時間そのままにしておいてください。
画像がスクリーンか
らはみでている。
･画像のまわりに黒い部分が残っている状態で APA キーを押した。
cスクリーンいっぱいに画像を映してから APA キーを押してくだ
さい。
c信号設定メニューの「シフト」で正しく調整してください。
画面がちらつく。 ･信号設定メニューの「ドットフェーズ」の設定が合っていない。
c信号設定メニューの「ドットフェーズ」の数値を設定しなおして
ください。
症状 原因と対処
メッセージ 意味と対処
LAMP/COVER イン
ジケーターがオレン
ジ色点滅する。（2 回
点滅パターンの繰り
返し）
･ランプカバーまたはエアーフィルターカバーがはずれている。
cカバーをしっかりはめてください。
LAMP/COVER イン
ジケーターがオレン
ジ色点滅する。（3 回
点滅パターンの繰り
返し）
･ランプの交換時期がきた。
cランプを交換してください。
･ランプが高温になっている。
c60 秒以上たって、ランプが冷えてから、もう一度電源を入れてく
ださい。
ON/STANDBY イン
ジケーターが赤色点
滅する。（2 回点滅パ
ターンの繰り返し）
･内部が高温になっている。
c排気口、吸気口がふさがれていないか確認してください。
･標高が高い場所で使用されている。
c高地モードが「入」に設定されているか確認してください。
ON/STANDBY イン
ジケーターが赤色点
滅する。（4 回点滅パ
ターンの繰り返し）
ファンが故障している。
･お買い上げ店またはテクニカルインフォメーションセンターにご相
談ください。
ON/STANDBY イン
ジケーターが赤色点
滅する。（6 回点滅パ
ターンの繰り返し）
電源コードを抜いて、ON/STANDBY インジケーターが消えるのを
確認してから、電源コードをコンセントに差し込み、もう一度電源
を入れる。症状が再発する場合は、電気系統が故障している。
･お買い上げ店またはテクニカルインフォメーションセンターにご相
談ください。

15JP
主な仕様
主な仕様
投影方式 3LCD パネル、1 レンズ、
3 原色液晶シャッター投写方
式
LCD パネル 0.79 インチXGA パネル、約 236
万画素（1024 × 768 × 3）
レンズ 1.2 倍ズームレンズ
ランプ 200W 高圧水銀ランプ
投影画面サイズ
40 インチ〜 300 インチ
光出力 1） VPL-CX150/CX155：3500lm
VPL-CX120/CX125：3000lm
VPL-CX100：2700lm
（ランプモード高のとき）
1)出荷時における本製品全体の平均的な値を示
しており、JISX6911:2003 データプロジェ
クターの仕様書様式に則って記載していま
す。
測定方法、測定条件については附属書 2 に基
づいています。
投影距離（床置き） XGA 入力時
（設計値のため多少の誤差あり）
カラー方式 NTSC3.58、PAL、SECAM、
NTSC4.43、PAL-M、PAL-N
PAL60 自動／手動切り換え
対応コンピューター信号
fH:19 〜 92kHz、fV:48 〜 92Hz
( 最高入力解像度信号 :SXGA+
1400 × 1050fV:60Hz)
対応ビデオ信号
15kRGB ／コンポーネント
50/60Hz、プログレッシブコ
ンポーネント 50/60Hz、
DTV（480/60i、575/50i、
480/60p、575/50p、720/60p、
720/50p、1080/60i、1080/
50i）、コンポジットビデオ、
Y/C ビデオ
外形寸法 372 × 90 × 298mm（幅／高さ
／奥行き）（突起部含まず）
質量 約 4.1kg
電源 AC100V、2.9A、50/60Hz
消費電力 最大 285W
スタンバイ時（標準）：7W
スタンバイ時（低）：0.5W
付属品 リモートコマンダー（1）
単3形乾電池
（2、VPL-CX125/CX155 のみ）
リチウム電池 CR2025
（1、VPL-CX100/CX120/
CX150 のみ）
レンズキャップ（1）
HDD-sub15 ピンケーブル
（2m）（1）（1-791-992-xx）
電源コード（1）
CD-ROM（取扱説明書、アプリ
ケーションソフトウェア）（1）
簡易説明書（1）
安全のために（1）
保証書（1）
セキュリティラベル（1）
本機の仕様および外観は改良のため予告なく変
更することがありますが、ご了承ください。
お使いになる前に、必ず動作確認を行ってくだ
さい。故障その他に伴う営業上の機会損失など
は保障期間中および保障期間経過後にかかわら
ず、補償はいたしかねますのでご了承くださ
い。
別売りアクセサリー
プロジェクターランプ
LMP-C200( 交換用）
プレゼンテーションツール
RM-PJPK1
スクリーンサイズ
（インチ）
距離（m）
40 1.2 〜 1.4
60 1.8 〜 2.1
80 2.4 〜 2.8
100 3.0 〜 3.5
120 3.6 〜 4.1
150 4.5 〜 5.2
180 5.4 〜 6.2
200 6.0 〜 6.9
250 7.5 〜 8.7
300 9.1 〜 10.4
ご注意

GB 2About the Supplied Manuals / About the Quick Reference Manual
About the Supplied
Manuals
The following manuals and softwares are
supplied with the projector.
On Macintosh system, you can read only the
Operating Instructions.
Manuals
Safety Regulations (separately
printed manual)
This manual describes important notes and
cautions to which you have to pay attention
when handling and using this projector.
Quick Reference Manual (this
manual)
This manual describes basic operations for
projecting pictures after you have made the
required connections.
Operating Instructions (on the CD-
ROM)
This Operating Instructions describes the
setup and operations of this projector.
Operating Instructions for Network
(on the CD-ROM)
This Operating Instructions describes how to
set up and operate the network presentation.
Software (on the CD-ROM)
Projector Station for Air Shot
Version 2 (Version 2.xx) (Japanese
and English only)
This is an application software for
transmitting data from a computer to the
projector.
About the Quick
Reference Manual
This Quick Reference Manual explains the
connections and basic operations of this unit,
and gives notes on operations and
information required for maintenance.
For details on the operations, refer to the
Operating Instructions contained in the
supplied CD-ROM.
For safety precautions, refer to the separate
“Safety Regulations.”
This manual contains explanations for the
VPL-CX100, VPL-CX120, VPL-CX125,
VPL-CX150 and VPL-CX155 all together.
Be aware that the illustration of VPL-CX155
is mainly used for explanation.

3GB Using the CD-ROM Manuals
Using the CD-ROM
Manuals
The supplied CD-ROM contains Operating
Instructions and ReadMe file in Japanese,
English, French, German, Italian, Spanish
and Chinese. First, refer to the ReadMe file.
Preparations
To read the Operating Instructions in the
CD-ROM, Adobe Acrobat Reader 5.0 or
later is required. If the Adobe Acrobat
Reader is not installed in your computer, you
can download free Acrobat Reader software
from URL of Adobe Systems.
To read the Operating Instructions
The Operating Instructions are contained in
the supplied CD-ROM. Insert the supplied
CD-ROM into the CD-ROM drive of your
computer, and the CD-ROM will start
automatically after a while. Select the
Operating Instructions you want to read.
The CD-ROM may not start automatically
depending on the computer. In this case,
open the Operating Instructions file as
follows:
(In case of Windows)
1Open “My Computer.”
2Right-click the CD-ROM icon and
select “Explorer.”
3Double-click “index.htm” file and select
the Operating Instructions you want to
read.
(In case of Macintosh)
1Double-click the CD-ROM icon on the
desk top.
2Double-click “index.htm” file and select
the Operating Instructions you want to
read.
If you cannot open “index.htm” file, double-
click on the Operating Instructions you want
to read from among those in
“Operating_Instructions” folder.
On trademarks
• Windows is a registered trademark of
Microsoft Corporation in the United States
and/or other countries.
• Macintosh is a registered trademark of
Apple Computer, Inc. in the United States
and/or other countries.
• Adobe and Acrobat Reader is a registered
trademark of Adobe Systems Incorporated
in the United States and/or other countries.
Notes
GB

GB 4Notes on Use
Notes on Use
Do not block ventilation holes (exhaust/
intake). If they are blocked, internal heat
may build up and cause fire or damage to
the unit.
Check the positions of the ventilation
holes shown in the following illustrations.
For other precautions, read the separate
“Safety Regulations” carefully.
aIndicators
bVentilation holes (exhaust)
cRemote control detector
dVentilation holes (intake)
Note on the Ventilation Holes
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGB
INPUTB
1
2
4
3

5GB Projecting
Projecting
When you connect the projector, make sure to:
• Turn off all equipment before making any connections.
• Use the proper cables for each connection.
• Insert the cable plugs firmly. When pulling out a cable, be sure to pull it out from the
plug, not the cable itself.
Refer also to the instruction manual of the equipment to be connected.
To connect a computer
aPlug the AC power cord into a wall outlet.
bConnect the projector to a computer.
Connecting the Projector
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
1
1
2
2
Stereo audio connecting cable (stereo minijack, not supplied)
Use a no-resistance cable.
HD D-sub 15 pin cable
(supplied)

GB 6Projecting
To connect a VCR/DVD player
aPlug the AC power cord into a wall outlet.
bConnect the projector to a video equipment.
For video signal connections, the following three connecting options are
available:
To connect to video output conector of a VCR/DVD: Connect with cables 1and
4.
To connect to S video output conector of a VCR/DVD: Connect with cables 2and
4.
To connect to video GBR/Component conector of a VCR/DVD: Connect with
cables 3and 4.
1
1
2
2
NETWORK
INPUTC
RGBAUDIO
INPUTA
MONITORAUDIO
OUTPUTSVIDEOAUDIORS-232C
REMOTE
VIDEO
VIDEOIN
RGBAUDIO
INPUTB
LAMP/
COVERON/
STANDBYPUSH
ENTER
PIC
MUTING
INPUT
KEYSTONE
MENU
NETWORK
INPUT C
RGB AUDIO
INPUT A
MONITOR AUDIO
OUTPUT S VIDEO AUDIO RS-232C
REMOTE
VIDEO
VIDEO IN
RGB AUDIO
INPUT B
44 321
1Composite video (phono plug) cable (not supplied)
2S video (Mini DIN 4-pin) cable (not supplied)
3Component (HD D-sub 15-pin (male) yphono plug ×3) cable (not supplied)
4Audio input stereo audio connecting cable (stereo minijack-phono type, not
supplied) (Use a no-resistance cable)
