Sony VPL-FH36 Service manual

F:\803018U_VPL-
FH30_QRM\4186248081\4186248081VPLFX30SYQ\01
COV.JP.BCO-VPLFX35WW\01JP01COV.fm
masterpage:Right
4-186-248-09 (1)
© 2010 Sony Corporation
Data

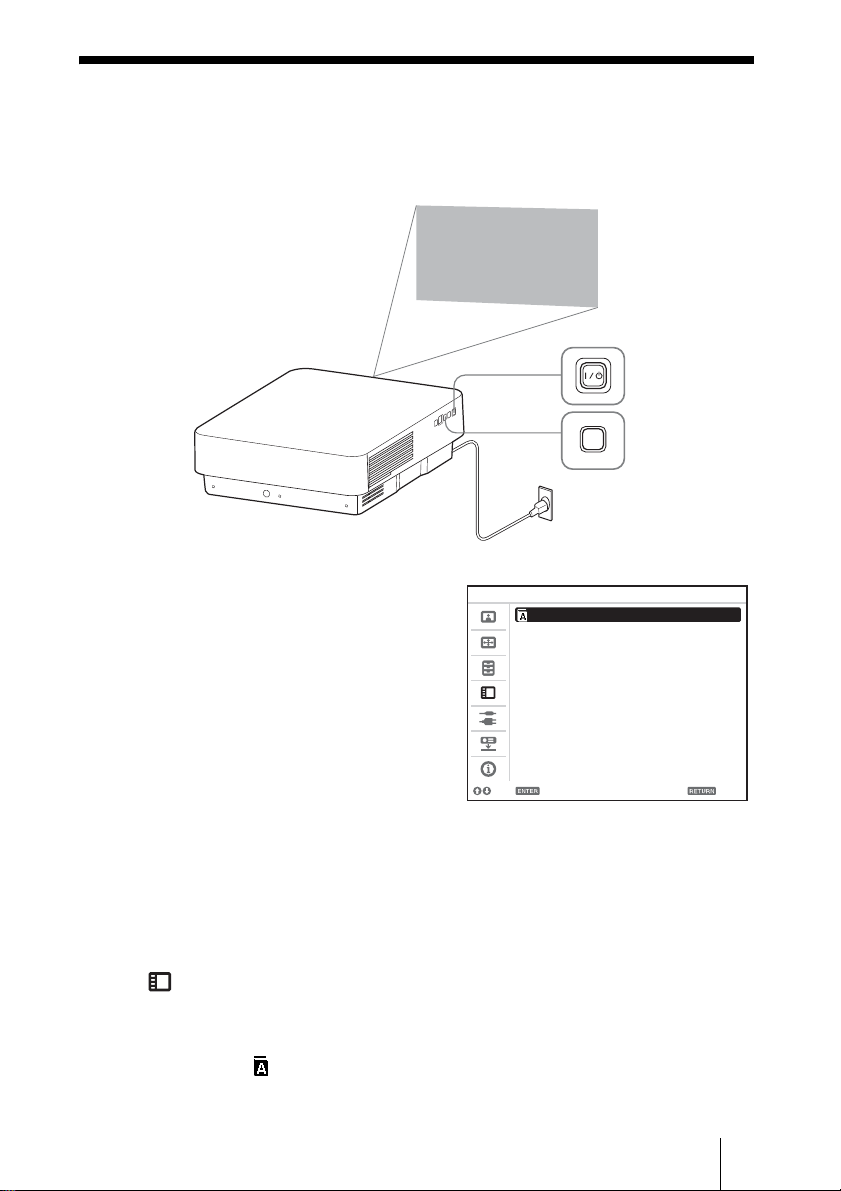

Projector
VPL-FH36/FH35/FH31/FH30
VPL-FX37/FX35/FX30
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお
読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
簡易説明書  JP
Quick Reference Manual___ GB
Guide de référence rapide _ FR
Manual de referencia rápida __ ES
Kurzreferenz _____________ DE
Guida rapida all’uso_______ IT
______________ CS
Краткое справочное руководство __ RU
VPL-FH36/FH35/FH31/FH30/FX37/FX35/FX30
4-186-248-09 (1)
F:\803018U_VPL-
FH30_QRM\4186248081\4186248081VPLFX30SYQ\01
COV.JP.BCO-VPLFX35WW\08JP01BCOV.fm
masterpage:Right
VPL-FH36/FH35/FH31/FH30/FX37/FX35/FX30
4-186-248-09 (1)
VPL-FH36/FH35/FH31/FH30/FX37/FX35/FX30
4-186-248-09 (1)
Sony Corporation Printed in China

JP 2安全のために
ソニー製品は安全に充分配慮して設計されています。
しかし、電気製品は、まちがった使いかたをすると、
火災や感電などにより死亡や大けがなど人身事故に
つながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
注意事項をよくお読みください。
5 年に 1 度は、内部の点検（有料）を、ソニーの修理
窓口にご相談ください。
すぐに、ソニーの修理窓口にご連絡ください。
m
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーの修理窓口に連絡する。
安全のための注意事項を守る
定期点検をする
故障したら使用を中止する
万一、異常が起きたら
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたりキャビネットを破損したときは
警告表示の意味
この説明書および製品で
は、次のような表示をして
います。表示の内容をよく
理解してから本文をお読み
ください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守
らないと、感電やその他
の事故によりけがをした
り周辺の物品に損害を与
えることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
安全のために

3JP
警告
下記の注意事項を守らない
と、火災や感電により、
死亡や大けがにつながる
ことがあります。
電源コードを傷つけない
電源コードを傷つけると、火災や感
電の原因となることがあります。
･設置時に、製品と壁やラック
（棚）などの間に、はさみ込ん
だりしない。
･電源コードを加工したり、傷つ
けたりしない。
･重いものをのせたり、引っ張っ
たりしない。
･熱器具に近づけたり、加熱した
りしない。
･電源コードを抜くときは、必ず
プラグを持って抜く。
万一、電源コードが傷んだら、ソ
ニーの相談窓口に交換をご相談く
ださい。
付属の電源コードを使う
付属の電源コードを使わないと、感
電や故障の原因となることがあり
ます。
容量の低い電源延長コードを使用しない
容量の低い延長コードを使うと、
ショートしたり火災や感電の原因
となることがあります。
安全アースを接続する
アースの接続は、必ず電源プラグを
電源コンセントへ接続する前に
行ってください。アースの接続をは
ずす場合は、必ず電源プラグを電源
コンセントから抜いてから行って
ください。
電源プラグおよびコネクターは突きあたる
まで差し込む
まっすぐに突きあたるまで差し込
まないと、火災や感電の原因となり
ます。
お手入れの際は、電源を切って電源プラグ
を抜く
電源を接続したままお手入れをす
ると、感電の原因となることがあり
ます。
長時間の外出、旅行のときは、電源プラグ
を抜く
安全のため、必ず電源プラグをコン
セントから抜いてください。
排気口、吸気口をふさがない
排気口、吸気口をふさぐと内部に熱
がこもり、火災や故障の原因となる
ことがあります。充分に通気ができ
るように以下の項目をお守りくだ
さい。
･周辺の壁や物から離して設置し
てください（8 ページ）。
･吸排気口をふさぐような覆いや
カバーをしない。
･出荷時に包装されているシー
ト、柔らかい布地、書類、毛足
の長いじゅうたん、小さい紙な
どの上に設置しない。吸い上げ
られて、吸気口がふさがれま
す。
警告
JP

JP 4警告
熱感知器や煙感知器のそばに設置しない
熱感知器や煙感知器のそばに設置
すると、排気の熱などにより、感知
器が誤動作するなど、思わぬ事故の
原因となることがあります。
床置き、または天井つり金具を使った天井
つり以外の設置をしない
それ以外の設置をすると火災や大
けがの原因となることがあります。
天吊り状態でレンズ交換をしない
天吊り状態で作業をすると、レンズ
を取り落としたりして、けがや事故
の原因となります。
レンズ交換の際は、電源を切って電源プラ
グを抜く
レンズ交換時にあやまって強い光
が目に入ると目を傷める恐れがあ
ります。レンズ交換は、電源を切り、
電源プラグを抜いてから行ってく
ださい。
指定された部品を使用する
指定以外の部品を使用すると、火災
や感電および故障や事故の原因と
なります。ランプ、電池、フィルター
は指定されたものを使用してくだ
さい。
内部を開けない
内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり
改造したりすると、火災や感電の原
因となることがあります。内部の調
整や設定、点検、修理はソニーの修
理窓口にご相談ください。
内部に水や異物を入れない
水や異物が入ると火災や感電の原
因となることがあります。
万一、水や異物が入ったときは、す
ぐに電源を切り、電源コードや接続
ケーブルを抜いて、ソニーの修理窓
口にご相談ください。
ランプ交換はランプが充分に冷えてから行
う
電源を切った直後はランプが高温
になっており、さわるとやけどの原
因となることがあります。ランプ交
換の際は、電源を切ってから１時間
以上たって、充分にランプが冷えて
から行ってください。
ランプ収納部に金属類や燃えやすい異物を
入れない
ランプを取りはずした後のランプ
の収納部に金属類や燃えやすい物
などの異物を入れないでください。
火災や感電の原因となります。ま
た、やけどの危険がありますので手
を入れないでください。
レンズをのぞかない
投写中にプロジェクターのレンズ
をのぞくと光が目に入り、悪影響を
与えることがあります。
電源コードのアース端子からはずした絶縁
キャップなどの小さな部品は、幼児が飲み
込む恐れがあるので、手の届かないところ
に保管する
万一誤って飲みこんだときは、窒息
する恐れがありますのでただちに
医師にご相談ください。

5JP
注意
下記の注意を守らないと、
けがをしたり周辺の物品
に損害を与えることがあり
ます。
不安定な場所に設置しない
ぐらついた台の上、あるいは傾いた
ところに設置すると、倒れたり落ち
たりしてけがの原因となることが
あります。また、設置・取り付け場所
の強度を充分にお確かめください。
水のある場所に置かない
水が入ったり、濡れたり、風呂場な
どで使うと、火災や感電の原因とな
ります。雨天や降雪中の窓際でのご
使用や、海岸、水辺でのご使用は特
にご注意ください。
製品の上にものを載せない
製品の上にものを載せると、故障や
事故の原因となります。特に、水が
入ったものをおくと内部に水が入
り、火災や感電の原因となることが
あります。
湿気やほこり、油煙、湯気の多い場所や虫
の入りやすい場所、直射日光が当たる場所、
熱器具の近くに置かない
火災や感電の原因となることがあ
ります。
スプレー缶などの発火物や燃えやすいもの
を排気口やレンズの前に置かない
火災の原因となることがあります。
本機を立てて置かない
保管や、一時的に立てておくと倒れ
て思わぬ事故の原因になり危険で
す。
電源コード / 接続ケーブルに足をひっかけ
ない
電源コードや接続ケーブルに足を
ひっかけると、プロジェクターが倒
れたり落ちたりしてけがの原因と
なることがあります。
設置の際、本機と設置部分での指挟みに注
意する
設置する際、本機と設置部分で指を
挟まないように慎重に取り扱って
ください。
ぬれた手で電源プラグにさわらない
ぬれた手で電源プラグの抜き差し
をすると、感電の原因となることが
あります。
落雷のおそれがあるときは、電源プラグに
触れない
感電の原因となります。
運搬・移動は慎重に
･床置きのプロジェクターを移動
させるとき、本体と設置面との
間に指を挟まないようにご注意
ください。
･キャビネットのカバーを開けた
まま、電源を切らずに移動させ
ないでください。感電の原因と
なることがあります。
運搬するときは必ず左右側面を両手で持つ
運搬するときは、必ず左右側面を両
手で持ってください。他の部分を持
つとプロジェクターが壊れたり、落
としてけがをすることがあります。
本機を運搬するときは落下に注意する
本機を持ち運ぶときは落下にご注
意ください。落下するとプロジェク
ターが壊れたり、ケガの原因となり
ます。
注意

JP 6注意
天吊り状態でランプまたはフィルターを取
りはずす際は周りに人がいないことを確認
してから取りはずす
天吊りのままランプまたはフィル
ターを取りはずす際は落下に注意
しないと思わぬ事故の原因となり
ます。
定期的にエアーフィルターを掃除する
掃除を怠るとフィルターにごみが
たまり、内部に熱がこもって火災の
原因となることがあります。
排気口付近に手やものを近付けない
排気口付近に手を近づけたり、変形
しやすいものを置くとやけどや変
形の原因になります。
梱包用のレンズ保護キャップを付けたまま
投写しない
投写する前に必ず梱包用のレンズ
保護キャップをはずしてください。
梱包用のレンズ保護キャップを付
けたまま投写すると、熱により
キャップが溶け出す場合がありま
す。
投写中にレンズのすぐ前で光を遮らない
遮光した物に熱による変形などの
影響を与えることがあります。
投写を一時的に中断するときには、
ピクチャーミューティング機能を
お使いください。
キャビネットのカバー類はしっかり固定す
る
天吊りの場合、カバー類が固定され
ていないと落下して、けがの原因と
なることがあります。
前脚部（調整可）調整時に指を挟まない
前脚部の調整は慎重に行ってくだ
さい。前脚部に指を挟み、けがの原
因となることがあります。
盗難防止用バーを運搬や設置目的で使用し
ない
盗難防止用バーを使って持ち上げ
たり、吊下げなどの設置に使用した
りすると、落下してけがや故障の原
因となることがあります。
排気口をのぞかない
光が目に入り、悪影響を与えること
があります。
万一ランプが破裂した場合、ガラス
片が飛散する可能性があり、けがの
原因となることがあります。
ランプが破裂したときはすぐに交換を依頼
する
ランプが破裂した際には、プロジェ
クター内部やランプハウス内にガ
ラス片が飛散している可能性があ
ります。ソニーの相談窓口にランプ
の交換と内部の点検を依頼してく
ださい。また、排気口よりガスや粉
じんが出たりすることがあります。
ガスには水銀が含まれていますの
で、万が一吸い込んだり、目に入っ
たりした場合は、けがの原因となる
ことがあります。
ランプを傾けて持たない
ランプを傾けて持つと、ランプの破
損時にランプの破片が飛び、けがの
原因となることがありますので、水
平に持ってください。
使用済みランプを廃棄する場合
本機のランプの中には水銀が含ま
れています。ソニーにてランプの回
収をご希望の場合は、業務用商品相
談窓口までご相談ください。なお、
お客様ご自身でランプを廃棄され
る際は、地域の産業廃棄物の廃棄
ルールに従ってください。

7JP
天吊りする場合の安全上のご注意
天吊りする場合の安
全上のご注意
特約店様へ
天井への取り付けには細心の注意をはらう
･天井への取り付け強度が不充分
だと、落下により死亡や大けが
につながることがあります。必
ずソニー製のプロジェクターサ
スペンションサポート PSS-610
を使用してください。
･取り付けを安全に行うために、
本書、CD-ROM 内の取扱説明書
および PSS-610の取付説明書の
注意事項をお読みください。
･取り付けは、PSS-610の取付説明
書の手順に従い確実に行ってく
ださい。取り付けが不完全な場
合、落下する可能性がありま
す。
また、取り付け時には手をすべ
らせてプロジェクターを落下さ
せ、けがをすることのないよう
ご注意ください。
調整用工具を内部に入れない
調整中などに、工具を誤って内部に
落とすと火災や感電の原因となる
ことがあります。
万一、落とした場合は、すぐに電源
を切り、電源コードを抜いてくださ
い。
低い天井に天吊りしない
頭などをぶつけてけがをすること
があります。
天井への取り付け、移動は絶対に自分でや
らない
天井への取り付けは必ずお買い上
げ店もしくは専門の設置業者へご
相談ください。
落下防止をする
天吊りする場合、必ずワイヤーなど
を用いて落下防止策を施してくだ
さい。その施工は、必ずお買い上げ
店もしくは専門の設置業者へご相
談ください。

JP 8電池についての安全上のご注意/使用上のご注意
電池についての安全上のご
注意
ここでは、本機で使用可能な乾電池についての注
意事項を記載しています。
･機器の表示に合わせて 3と#を正しく入れ
る。
･充電しない。
･火の中に入れない。ショートさせたり、分解、
加熱しない。
･コイン、キー、ネックレスなどの金属類と一緒
に携帯、保管しない。
･水などで濡らさない。風呂場などの湿気の多い
場所で使用しない。
･液漏れした電池を使用しない。
･電池を使い切ったときや、長時間使用しないと
きは本体から取り出す。
･外装チューブをはがしたり、傷つけない。
･指定された種類の電池以外は使用しない。
･火のそばや直射日光が当たるところ、炎天下の
車中など、高温の場所で使用、保管、放置しな
い。
使用上のご注意
･図のように、周辺の壁や物から離して設置して
ください。
･左右に 15度以上傾けて使用しないでください。
･上下に 15度以上傾けて使用しないでください。
･床置きおよび天井つり以外の設置でお使いにな
ると、色むらやランプ寿命の劣化などの問題が
起こることがありますので避けてください。
･温度や湿度が非常に高い場所や温度が著しく低
い場所での使用は避けてください。
設置について
30cm 以上
10cm
以上
30cm
以上
15°
15°
15° 15°
15°
15°

9JP
使用上のご注意
･空調の冷暖気が直接当たる場所での使用は避け
てください。結露や異常温度上昇により、故障
の原因となることがあります。
･熱感知器や煙感知器のそばでの使用は避けてく
ださい。感知器が誤動作する原因となることが
あります。
･ほこりの多い場所、たばこなどの煙が入る場所
での使用は避けてください。この様な場所で使
用するとエアーフィルターがつまりやすくなっ
たり、故障の原因となることがあります。
･海抜 1500ｍ以上でのご使用に際しては、設置設
定メニューの高地モードを「入」にしてくださ
い。誤った設定のままで使用すると、部品の信
頼性などに影響を与える恐れがあります。
･設置する角度に応じて設置設定メニューの設置
角度を正しく設定してください。誤った設定の
ままで使用すると、部品の信頼性などに影響を
与える恐れがあります。
･必ず電源コードを抜いてから行ってください。
･布にゴミが付着したまま強く拭いた場合、傷が
付くことがあります。
･殺虫剤のような揮発性のものをかけたり、ゴム
やビニール製品に 長時間接触させると、変質し
たり、塗装がはげたりすることがあります。
･レンズを素手で触らないでください。
･レンズ面のお手入れのしかた：
メガネ拭きなどの柔らかい布で軽く拭いてくだ
さい。汚れがひどいときは、水を少し含ませて
拭きとってください。アルコールやベンジン、
シンナー、酸性洗浄液、アルカリ性洗浄液、研
磨剤入洗浄剤、化学ぞうきんなどは絶対に使用
しないでください。
･外装のお手入れのしかた：
柔らかい布で軽く拭いてください。汚れがひど
いときは、水で薄めた中性洗剤に柔らかい布を
浸し、固くしぼってから汚れを拭き取り、乾い
た布でから拭きしてください。アルコールやベ
ンジン、シンナーなどは使用しないでくださ
い。
美しく見やすい画像にするために、直射日光や室内
灯などで直接スクリーンを照らさないでください。
表面に凹凸のあるスクリーンを使用すると、本機
とスクリーン間の距離やズーム倍率によって、ま
れに画面上に縞模様が現れる場合があります。こ
れは本機の故障ではありません。
プロジェクターの内部には温度上昇を防ぐために
ファンが取り付けられており、電源を入れると多
少の音が生じます。これらは、プロジェクターの
構造によるもので、故障ではありません。しかし、
異常音が発生した場合にはお買い上げ店またはソ
ニーの相談窓口にご相談ください。
プロジェクターの光源には、内部圧力の高い水銀
ランプを使用しています。高圧水銀ランプには、
次のような特性があります。
･使用時間の経過によってランプの明るさが低下
します。
･衝撃やキズ、使用時間の経過による劣化などに
より大きな音をともなって破裂したり、不点灯
状態となって寿命が尽きたりすることがありま
す。
･個体差や使用条件によって、寿命に大きなバラ
ツキがあります。指定の時間内であっても破
裂、または不点灯状態になることがあります。
･交換時期を越えると、破裂の可能性が高くなり
ます。
ランプ交換のメッセージが表示されたときに
は、ランプが正常に点灯している場合でも速や
かに新しいランプと交換してください。
液晶プロジェクターは非常に精密度の高い技術で
作られていますが、黒い点が現われたり、赤と青、緑
の点が消えなかったりすることがあります。また、
すじ状の色むらや明るさのむらが見える場合もあ
ります。これらは、プロジェクターの構造によるも
ので、故障ではありません。また、複数台の液晶プロ
レンズ、外装のお手入れ
部屋の照明について
スクリーンについて
ファンの音について
ランプについて
液晶プロジェクターについて

JP 10 使用上のご注意
ジェクターを並べてスクリーンへ投写する場合、プ
ロジェクターごとに色合いのバランスが異なるた
め、同一機種の組み合わせであってもそれぞれ色合
いの違いが目立つ場合があります。
プロジェクターを設置している室内の急激な温度
変化および、寒いところから急に暖かい場所へ持ち
込んだときなどは結露を引き起こすことがありま
す。
結露は故障の原因となりますので、冷暖房の温度調
節にはご注意ください。
結露が起きたときは、プロジェクターの電源を入れ
たまま約 2 時間放置した後でお使いください。
･ 通信を行う機器でセキュリティ対策を行わな
かった結果、または、通信仕様上の、やむを得ない
事情により、データ漏洩等、セキュリティ上の問
題が発生した場合、弊社ではそれによって生じた
あらゆる損害に対する責任を負いかねます。
･ 使用環境によってはネットワーク上の意図せぬ
第三者から製品にアクセスされる可能性があり
ます。本機をネットワークに接続する際には、セ
キュアなネットワークであることをご確認の上
ご使用ください。
･ セキュリティの面から、製品をネットワークに接
続してご使用になる際は、ブラウザでコントロー
ル画面にアクセスし、アクセス制限設定を工場出
荷時の設定値から変更して設定することを強く
推奨します。（取扱説明書の「ネットワーク機能を
利用する」参照）
また、定期的にパスワードを変更することを推奨
します。
･ 設定作業中または設定作業後のブラウザで他の
サイトを閲覧しないでください。ブラウザにログ
インした状態が残りますので、意図しない第三者
の使用や悪意のあるプログラムの実行を防ぐた
めに、設定作業が完了したら必ずブラウザを終了
してください。
警告
設置の際には、容易にアクセスできる固定配線内
に専用遮断装置を設けるか、使用中に、容易に抜
き差しできる、機器に近いコンセントに電源プラ
グを接続してください。
万一、異常が起きた際には、専用遮断装置を切る
か、電源プラグを抜いてください。
ご注意
LAN 端子の接続について
安全のために、周辺機器を接続する際は、過大電
圧を持つ可能性があるコネクターをこの端子に接
続しないでください。
重要
機器の名称と電気定格は、底面に表示されていま
す。
警告
アースの接続は、必ず電源プラグを電源コンセン
トへ接続する前に行ってください。
アースの接続を外す場合は、必ず電源プラグを電
源コンセントから抜いてから行ってください。
注意
付属の電源コードは本機の専用品です。
他の機器には使用できません。
結露について
セキュリティに関するご注意
･ お使いになる前に、必ず動作確認を行ってくだ
さい。故障その他に伴う営業上の機会損失等は
保証期間中および保証期間経過後にかかわら
ず、補償はいたしかねますのでご了承ください。
･ 本製品を使用したことによるお客様、または第
三者からのいかなる請求についても、当社は一
切の責任を負いかねます。
･ 諸事情による本製品に関連するサービスの停
止、中断について、一切の責任を負いかねます。
この装置は、クラス A 情報技術装置です。この
装置を家庭環境で使用すると電波妨害を引き起こ
すことがあります。この場合には使用者が適切な
対策を講ずるよう要求されることがあります。
VCCI-A
本機は「高調波電流規格 JISC61000-3-2適合品」
です。
