Sony UYA-S77TR User manual

3-865-639-02 (1)
取扱説明書
Operating Instructions
Mode d’emploi
Bedienungsanleitung
注意
安全のための注意事項を守らないと、けがをしたり、
周辺の物品に損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱
いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安
全にお使いください。お読みになったあとは、いつでも見られるところ
に必ず保管してください。
UYA-S77TR
FilmTray
ソニー株式会社
お問い合わせは
「ソニー業務用製品ご相談窓口のご案内」 にある窓口へ
〒 141-0001 東京都品川区北品川6-7-35
ソニーマーケティング株式会社情報システム営業本部 〒 108-0074 東京都港区高輪4-10-18
1998 by Sony Corporation
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、まちがった使いか
たをすると、大けがなど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
故障したら使わない
すぐに、お買い上げ店またはソニー業務用製品ご相談窓口にご連絡ください。
警告表示の意味
取扱説明書および製品では、次
のような表示をしています。表
示の内容をよく理解してから本
文をお読みください。
注意
この表示の注意事項を守らない
と、事故によりけがをしたり周
辺の物品に損害を与えたりする
ことがあります。
注意を促す記号
注意
行為を禁止する記号
強制
注意
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
注意
シャープエッジには素手で触れない
取り付け金具には、鋭利なエッジが露出しており、手を触れるとけがをするおそれ
があります。取り付け時やご使用の際には、充分にご注意ください。
強制
指定されたネジを使う
取り付け金具の取り付けには、スキャナー本体から外したネジ（M3×8）をご使
用ください。これ以外のネジを使うと、故障の原因となることがあります。
Printed in Japan

日本語
UYA-S77TRはフィルムスキャナーUY-S77/UY-S90に取り付けて、フィル
ムキャリアにスリーブフィルムを挿入したり、スキャン後にキャリアから排 出
されるフィルムを受けたりするフィルムトレイです。
フィルムトレイを取り付ける （図1）
1スキャナー本体側面のパネルを外す。
2外したネジを使ってフィルムトレイに付属の取り付け金具を取り付け
る。
3フィルムトレイに付属の足（2本）を取り付ける。
4足のツメがきちんとはまっているか確認し、穴（2か所）に付属の目
隠しシールを貼る。
5フィルムトレイの底面の突起（2か所）を取り付け金具の穴にはめる。
フィルムキャリアにダストクリーナーを取り付けて使用するときは、突起
を図の穴aにはめてください。
6付属のふたを取り付ける。
フィルムを挿入する （図2）
フィルム 挿 入 時 、フィルムのセットのしかたには 2 通りあります。
A：クリーニングをしながらフィルムを挿入したいときは、クリーニング用の
クロス（市販）を置き、図Aのようにセットします。
B：クリーニングをしないときは図 B のようにセットすることもできます。
フィルムを排出する（図3）
スキャナーでフィルムを取り出す操作をすると、図のようにフィルムがトレイ
に排出されます。
お手入れ
フィルムに傷がつかないように、フィルムトレイは常にきれいにしておいて
ください。
1
6
5
4
3
2
23
1
A
B
English
The UYA-S77TR is a film tray to be mounted on the UY-S77/UY-
S90 Film Scanner. It can be used as a guide when inserting sleeve
film into the Film Carrier and receives the film being ejected from
the carrier.

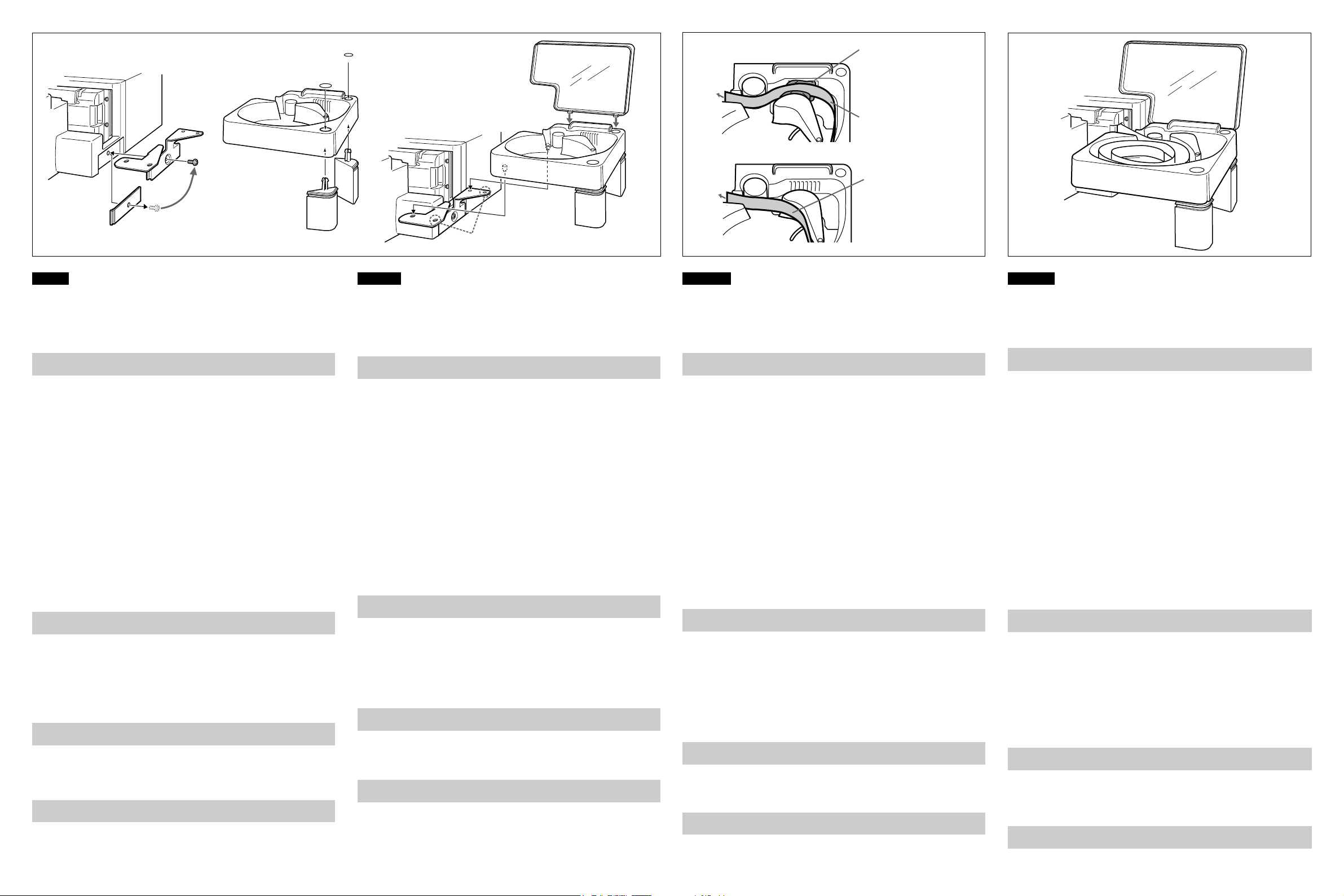

Mounting the FilmTray (Fig. 1)
1Remove the side panel from the scanner.
2Attach the supplied mounting bracket to the scanner using the
screw removed in step 1.
3Attach the supplied two stands to the Film Tray.
4Make sure that the stands are securely attached, then cover the
holes on the Film Tray using the supplied two seals.
5Insert the two projections at the bottom of the Film Tray into
the holes on the mounting bracket.
When using the Film Carrier with the dust cleaner attached,
insert the projections into holes ashown in the Figure.
6Attach the supplied lid.
Inserting film (Fig 2)
When inserting film into the Film Carrier, you can set the film in
either of two ways.
A: To clean film before inserting, place a commercially available
cleaning cloth and set the film as in Fig. A.
B: To insert film without cleaning, you may set it as in Fig. B.
Ejecting film (Fig. 3)
By operating the scanner to remove film, the film is ejected into
the Film Tray as illustrated.
Maintenance
To prevent damaging the film, always keep the Film Tray clean.
Français
Le chariot de film UYA-S77TR doit être monté sur le scanner de
film UY-S77/UY-S90. Il peut servir de guide lorsque vous
introduisez une bobine de film dans le chariot de film et reçoit le
film éjecté du chariot.
Montage du chariot de film (Fig. 1)
1Déposez le panneau latéral du scanner.
2Fixez le support de montage fourni sur le scanner à l’aide de la
vis déposée à l’étape 1.
3Fixez les deux supports fournis sur le chariot de film.
4Assurez-vous que les supports sont fermement fixés et
recouvrez ensuite les orifices du chariot de film à l’aide des
deux joints fournis.
5Insérez les deux saillies à la base du chariot de film dans les
orifices du support de montage.
Lorsque vous utilisez le chariot à film avec le dispositif
antipoussière installé, insérez les saillies dans les orifices a
comme illustré dans la Figure.
6Fixez le couvercle fourni.
Introduction du film (Fig 2)
Vous pouvez introduire le film dans le chariot de film de deux
manières différentes.
A: Pour nettoyer le film avant l’introduction, placez un chiffon de
nettoyage disponible dans le commerce et positionnez le film
comme illustré dans la Fig. A.
B: Pour introduire le film sans le nettoyer, procédez comme
illustré dans la Fig. B.
Ejection du film (Fig. 3)
En actionnant la commande d’éjection du scanner, le film est
éjecté dans le chariot de film comme illustré.
Entretien
Pour prévenir toute endommagement du film, veillez à ce que le
chariot de film reste toujours propre.
Deutsch
Die UYA-S77TR ist eine Filmführung und wird auf dem Film-
Scanner UY-S77/UY-S90 montiert. Sie dient als Führungshilfe beim
Einlegen von Filmrollen in den Filmträger und nimmt den Film, wenn
er vom Träger ausgegeben wird, auch wieder auf.
Montieren der Filmführung (Abb. 1)
1Nehmen Sie die seitliche Verkleidung vom Scanner ab.
2Bringen Sie die mitgelieferte Montagehalterung am Scanner an.
Verwenden Sie dazu die in Schritt 1 gelöste Schraube.
3Bringen Sie die beiden mitgelieferten Ständer an der Filmführung
an.
4Achten Sie darauf, daß die Ständer fest montiert sind, und decken
Sie dann die Bohrungen an der Filmführung mit den beiden
mitgelieferten Kappen ab.
5Bringen Sie die Filmführung an der Montagehalterung an, indem
Sie die beiden Vorsprünge am Boden der Filmführung in die
beiden Aussparungen an der Montagehalterung einsetzen.
Wenn Sie den Filmträger mit angebrachtem
Reinigungselement benutzen, führen Sie die vorstehenden
Teile in die in der Abbildung dargestellten Öffnungen aein.
6Bringen Sie den mitgelieferten Deckel an.
Einlegen eines Films (Abb.2)
Beim Einlegen eines Film in den Filmträger haben Sie zwei
Möglichkeiten.
A: Sie können den Film vor dem Einlegen in den Filmträger reinigen
lassen, indem Sie ein handelsübliches Reinigungstuch an die in
Abbildung A gezeigte Position bringen und den Film entsprechend
der Abbildung einführen.
B:
Braucht der Film vor dem Einlegen in den Filmträger nicht
gereinigt zu werden, führen Sie ihn wie in Abbildung B gezeigt ein.
Ausgeben eines Films (Abb.3)
Wenn Sie am Scanner die Funktion zum Ausgeben eines Films
benutzen, wird der Film, wie auf der Abbildung zu sehen, in die
Filmführung hinein ausgegeben.
Wartung
Um Beschädigungen des Films zu vermeiden, achten Sie darauf, daß
die Filmführung jederzeit sauber ist.
クリーニングクロス
Cleaning Cloth
Chiffon de nettoyage
Reinigungstuch
フィルム
Film
フィルム
Film
a
