Sony SS-X7A User manual

3-859-708-01(1)
Speaker System
Operating Instructions Page 13
Bedienungsanleitung Seite 27
Istruzioni per l’uso Pagina 41
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示
してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。
警告
© 1996 by Sony Corporation
SS-X7A
3-859-708-01(1)
取扱説明書 2ペ−ジ
Mode d’emploi Page 20
Manual de instrucciones Página 34

3-859-708-01(1)
2
ソニー製品は安全に充分配慮して設計されています。し
かし、電気製品は、まちがった使いかたをすると、火災
などにより死亡や大けがなど人身事故につながることが
あり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4〜6ページの注意事項をよくお読みください。製品全
般の注意事項が記されています。
7ページの「本機の性能を保持するために」もあわせて
お読みください。
定期点検をする
1年に1度は、スピーカーコードに傷みがないか、接続
しているモニターまたはアンプなどのスピーカー端子に
ホコリがたまっていないか、などを点検してください。
故障したら使わない
すぐに、お買い上げ店にご連絡ください。
万一、異常が起きたら
・煙が出たら
・異常な音、に
おいがしたら
・内部に水、異
物が入ったら
・製品を落とし
たり、キャビ
ネットを破損
したときは
1接続しているモニ
ターまたはアンプ
などの電源を切る。
2スピーカーコード
をスピーカーから
抜く。
3お買い上げ店に連
絡する。
/
安全のために

3-859-708-01(1)
3
特長.................................................................................. 3
警告 ............................................................................. 5
注意 ............................................................................. 6
本機の性能を保持するために ............................................... 7
各部の名称 ........................................................................ 8
カラーモニターなどと接続する ............................................... 9
設置する.......................................................................... 10
保証書とアフターサービス................................................... 11
仕様 ............................................................................ 12
日
本
語
目次
SS-X7Aは、コーン型ウーファーおよびトゥイーターを採用した2ウェイバ
スレフ方式のスピーカーシステムです。
特にソニーのPVM-2950QJ、PGM-200R1Jなどのトリニトロン1)カラーモ
ニターと組み合わせるのに適しています。前面グリルは音抜けのよい
金属メッシュ。小型ながら高音質のステレオサウンドをお楽しみくださ
い。
特長
1) トリニトロンはソニー株式会社の登録商標です。
....................................................................................................

3-859-708-01(1)
4
警告表示の意味
この取扱説明書および製品では、次のような表示
をしています。表示の内容をよく理解してから本
文をお読みください。
この表示の注意事項を守らないと、火災などによ
り死亡や大けがなど人身事故につながることがあ
ります。
この表示の注意事項を守らないと、火災やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。
警告
注意
注意を促す記号
注意
行為を禁止する記号
行為を指示する記号
禁止
強制
火災

3-859-708-01(1)
5
内部に水や異物を落とさない
水や異物が入ると火災や感電の原因となります。万一、水や異物が入ったと
きは、すぐに接続しているモニターまたはアンプなどの電源スイッチを切
り、スピーカーコードをスピーカー端子から抜き、お買い上げ店またはソ
ニーサービス窓口にご相談ください。
禁止
警告
火災
下記の注意を守らないと、
火災などにより死亡や大けがにつながることがあります。

3-859-708-01(1)
6
注意
下記の注意を守らないと、
けがをしたり周辺の物品に損害を与えることがあります。
スピーカーコードを傷つけない
スピーカーコードを傷つけると、火災や感電の原因となることが
あります。
•設置時に、製品と壁や棚との間にはさみ込んだりしない。
•設置時に、スピーカー本体やモニターまたはアンプなどの下にはさみ込ん
だりしない。
万一、スピーカーコードが傷んだら、お買い上げ店またはソニーサービス窓
口に交換をご依頼ください。
大音量で長時間つづけて聞きすぎない
耳を刺激するような大きな音量で長時間つづけて聞くと、聴力に悪い影響を
与えることがあります。呼びかけられて返事ができるくらいの音量で聞きま
しょう。
強制
禁止

3-859-708-01(1)
7
使用・保管場所
次のような場所での使用および保管は避けてください。
•極端に暑い所や寒い所（動作温度は−5℃〜＋45℃）
•直射日光が長時間あたる場所や暖房器具の近く
•湿気、ほこりの多い所
•雨のあたる所
•激しく振動する所
お手入れ
•キャビネットやパネルの汚れは、乾いたやわらかい布でふきとってく
ださい。汚れがひどいときは、中性洗剤のうすめ液を含ませた布でふ
きとった後、からぶきしてください。
•アルコール、ベンジン、シンナーなど揮発性のものは使わないでくだ
さい。表面の仕上げをいためたり、表示が消えたりすることがありま
す。
放熱
動作中は布などで包まないでください。内部の温度が上がり、故障や
事故の原因となります。
その他
•燃えやすいもの、金属片、水などを内部に入れないでください。故障
や事故の原因となります。
•輸送するときは、付属のカートンとクッション、もしくは同等品で梱包
し、強い衝撃を与えないようにしてください。
本機の性能を保持するために

3-859-708-01(1)
8
,,,
,,,
,,,
,,,
,,,
各部の名称
角度調節ネジ
トゥイーター（高音用）
ウーファー（低音用）
台座
飾りネジ用取り付け穴
角度調節ネジ

3-859-708-01(1)
9
カラーモニターなどと接続する
接続する機器（カラーモニター、アンプなど）の電源は必ず切ってくだ
さい。
カラーモニターなどのスピーカー端子へつなぎます。
右スピーカーはモニターなどの右スピーカー端子に、左スピーカーはモ
ニターなどの左スピーカー端子につなぎます。
赤いコードで‘端子どうしを、黒いコードで’端子どうしをつなぎます。
ご注意
•芯線がはみ出して、スピーカー端子どうしがショートしないように注意
してください。
•スピーカーとスピーカー端子の色合わせ（左右の区別）を間違えない
ようにしてください。片方のスピーカーコードの‘’の接続がもう一方
と逆になることを、左右のスピーカーが逆位相になっていると言いま
す。逆位相になると、ステレオ放送で低音が小さい、高音で方向感
がなくなる、全体に音が後方に引っ込んで聞こえる、ステレオ感がな
くなるなどの症状が起こります 。
•低音増強スイッチのあるモニターにつなぐ場合は、低音増強スイッチ
を「入」に設定してください。
•スピーカーをモニターとアンプの両方に接続しないでください。アンプ
からモニターにスピーカーコードを通じて過大な電流が流れることが
あり、モニターの故障の原因となります。
黒いコード
コードを軽く引っ
ぱって、抜けないこ
とを確かめる。
ボタンを指で押して
コードを差し込む。
黒いボタン
赤いボタン
左スピー
カー
右スピー
カー
モニターなどのスピーカー端子
赤いコード

3-859-708-01(1)
10
設置する
1付属の飾りネジ（左右各2本ずつ）を、カラーモニターのネジ
穴に差し込み、コインなどを使って最後までしっかりねじ込む。
2角度調節ネジをゆるめて台座を開き、手順1で差し込んだ飾
りネジにはめる。
スピーカーが止まるまで下に押して、しっかり固定してくださ
い。
3スピーカーの角度を調節し、角度調節ネジを締めて固定する。
スピーカーを取りはずすときは
少し上に持ち上げるようにしてはずします。
SS-X7Aは、下記のトリニトロンカラーモニターに取り付けることができま
す。その場合は必ず、本機に付属の飾りネジで取り付けてください。
KX-21HV1S、PVM-2950QJ、PGM-200R1J
飾りネジ
モニター
飾りネジ用取り付け穴
角度調節ネジ

3-859-708-01(1)
11

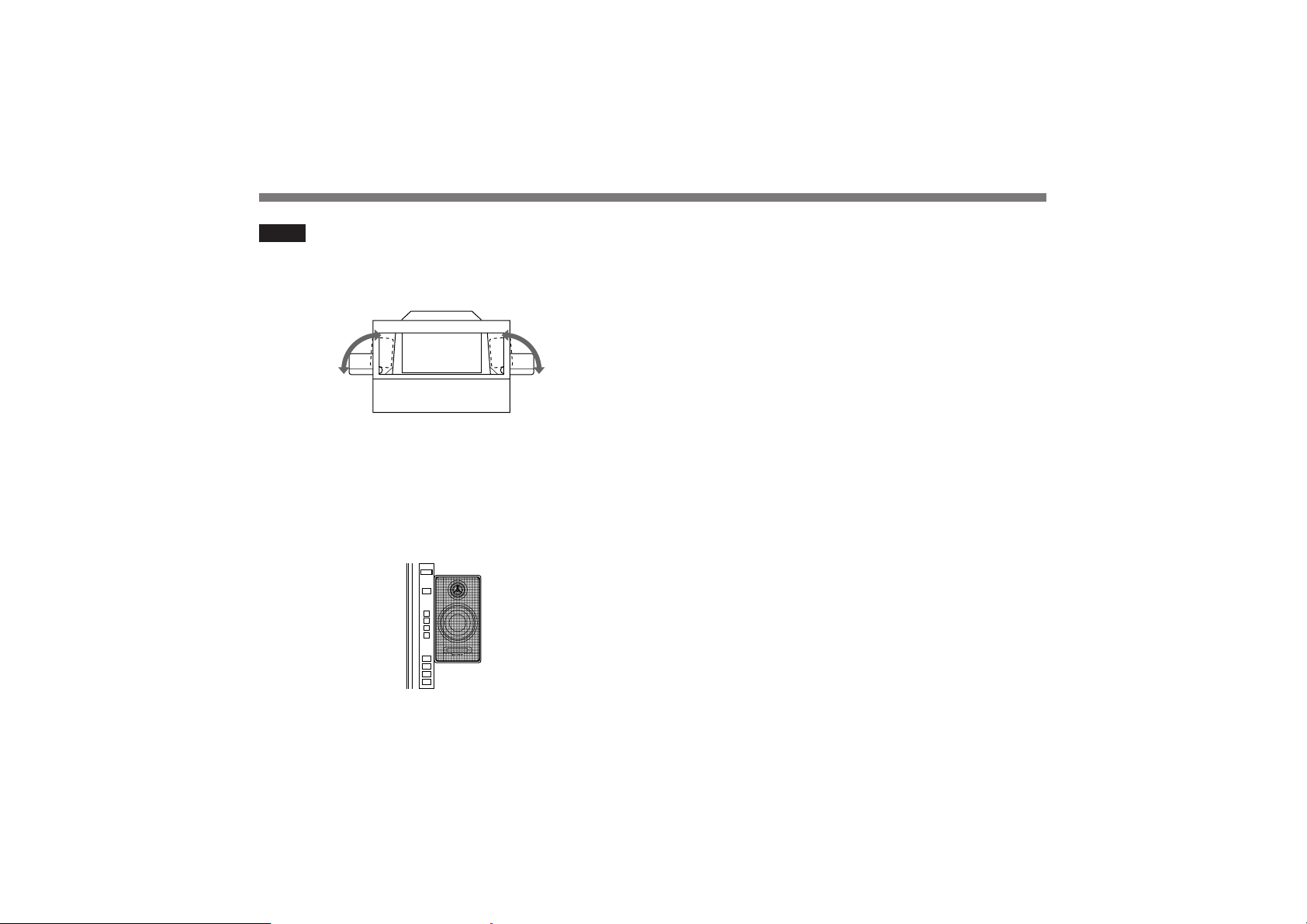

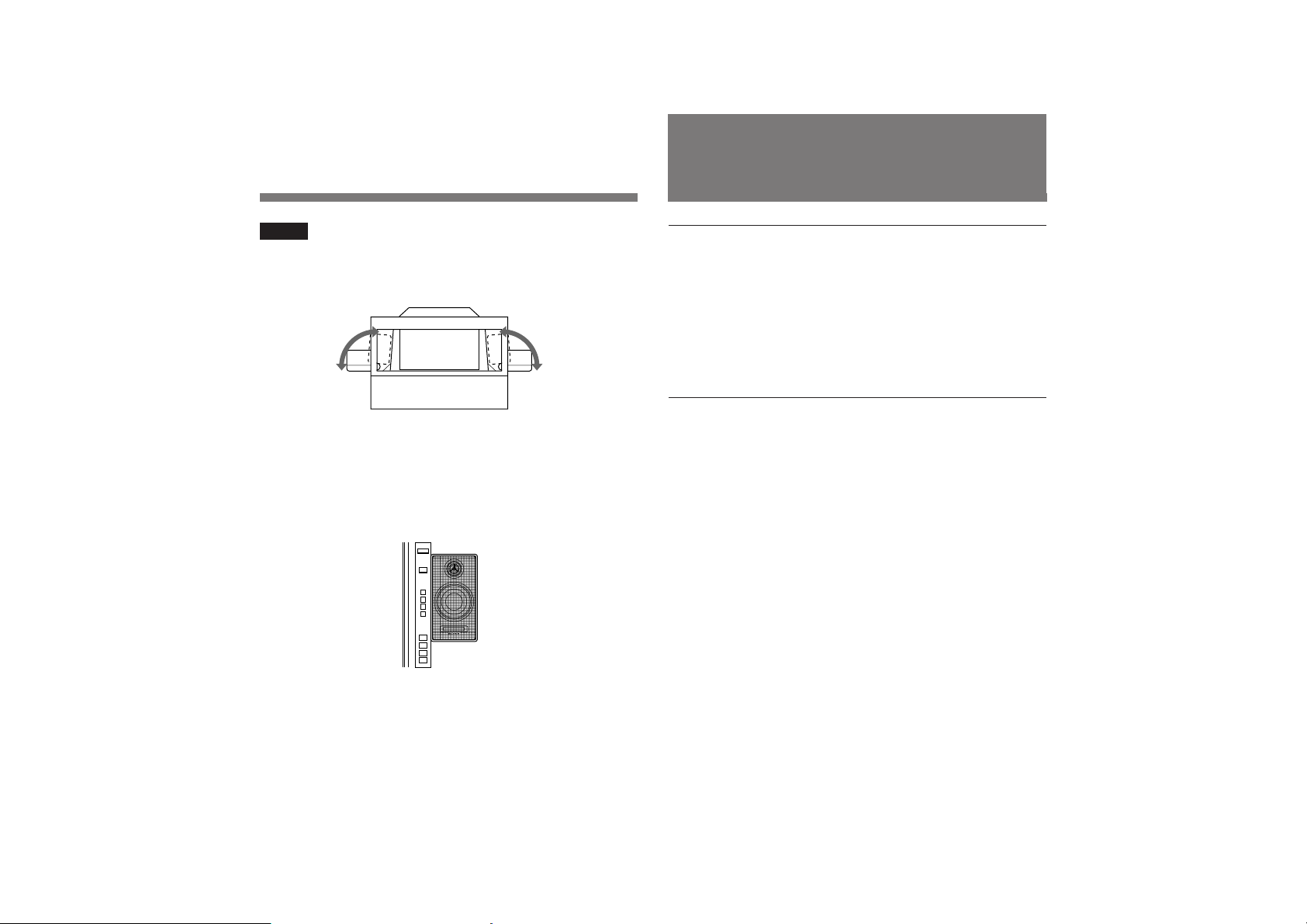

ご注意
•90゜より前に調節することはできません。この状態のときは、絶対にう
しろから押さないでください。
•スピーカーを持ってモニターを持ち上げないでください。スピーカーが
はずれてモニターが落下することがあり大変危険です。
•トゥイーターが上になるように（SONYマークが逆にならないように）取
り付けてください。
保証書について
•この製品には保証書が添付されていますので、お買い上げの際お受
け取りください。
•所定事項の記入および記載内容をお確かめのうえ、大切に保存して
ください。
•保証期間は、お買い上げ日より1年間です。
アフターサービスについて
調子が悪いときはまずチェックを
この説明書をもう1度ご覧になってお調べください。
それでも具合の悪いときはサービスへ
お買い上げ店、または添付の「サービス窓口、ご相談窓口のご案内」
にあるお近くのソニーサービス窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。詳しくは保証
書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有料修理させて
いただきます。
保証書とアフターサービス
90゜ 90゜
前面
収納時
PVM-2950QJ/PGM-200R1J
,
,
,

3-859-708-01(1)
12
仕様
型式 バスレフ方式2ウェイスピーカーシステム
使用スピーカー コーン型 ウーファー:10cm（直径）
トゥイーター:2.8cm（直径）
公称インピーダンス
8Ω
定格最大入力 15W
瞬間最大入力 30W
周波数特性 80〜20,000Hz
出力音圧レベル 86dB/W/m
最大外形寸法 18.3×28×9cm
（幅/高さ/奥行き）
質量 約1.9kg（1台）
付属品 スピーカーコード（2、各2m）
飾りネジ（4）
取扱説明書（1）
保証書（1）
サービス窓口、ご相談窓口のご案内（1）
仕様および外観は、改良のため予告なく変更することがありますが、ご
了承ください。
特性図
10
20
30
0
8
16
40
50
60
70
80
90
100
0 20 100 1 K 10 K 20 K
周波数（Hz）
インピーダンス特性
インピーダンス（Ω）
出力音圧レベル（dB）
周波数特性

13
3-859-708-01(1)
Features ........................................................................... 13
Precautions...................................................................... 14
Parts Identification......................................................... 15
Connecting to the Color Monitor .................................. 16
Installation....................................................................... 17
Specifications................................................................... 19
The SS-X7A is a two-way speaker system which adopts the
corn-type woofer and tweeter.
Especially, the speaker system is designed for use with a
Sony Trinitron1) color monitor such as PVM-2950Q/
2950QM and PGM-200R1A/200R1E/200R1U. The metal-
mesh grille is suitable for releasing the sound. You can
enjoy the high quality stereo sound regardless of its small-
size body.
Table of Contents Features
1) Trinitron is a registered trademark of Sony corporation.
.......................................................................................................................
English

14
3-859-708-01(1)
Precautions
Operating and storage locations
Avoid operating or storing the product in the following
locations.
• Extremely hot or cold places (operating temperature:
–5°C to +45°C [23°F to 113°F])
• In direct sunlight for long periods, or close to heating
equipment
• Damp or dusty places
• Where it is exposed to rain
• Locations subject to strong vibration
Care
• Clean the cabinet with a soft, dry cloth. If it is very dirty,
use a cloth dampened with a small quantity of neutral
detergent, then wipe dry.
• Avoid the use of volatile solvents such as alcohol, benzene,
and thinners. They may damage the surface finish, or
impair the operation of the shutter adaptor.
Ventilation
Do not wrap the unit in a cloth, etc., during operation. This
may cause the internal temperature to rise excessively and
the unit to malfunction.
Miscellaneous
• Be careful not to spill water or other liquids on the unit or
allow combustible or metallic objects inside the body. If
used with foreign objects inside, the unit is liable to fail or
cause a fire or an electric shock.
• If the product is transported or shipped, repack it as
originally packed at the factory, or in materials equal in
quality.
In the event of any problems with the operation of the unit,
contact your Sony service representative.

15
3-859-708-01(1)
Parts Identification
,,,
,,,
,,,
,,,
,,,
Attachment holes
Angle adjustment screw
Pedestal Angle adjustment screw
Tweeter
Woofer

16
3-859-708-01(1)
Connecting to the Color Monitor
Before connecting the speaker system, be sure to turn off
the connected equipment such as a color monitor or an
amplifier.
Connect one end of the speaker cord to the speaker
terminals on the monitor and the other end to the speaker
terminals on the speaker.
The right speaker is connected to the right speaker terminals
on the monitor, and the left speaker is to the left terminals.
Match the polarity of the speaker terminals with the polarity
of the speaker terminals on the monitor, ‘to ‘with the
red cord and ’to ’with black cord.
Notes
• Be careful not to short-circuit the speaker terminals
according to the wire sticking out of the insulation.
• Connect the speaker cords with correct polarity. Correct
‘’ connections of both speaker systems insures proper
inphase operation. If the speaker system is out-of-phase,
the bass tones seem to be missing and the position of the
sound sources become obscure.
• When connecting to a monitor with a bass boost function,
turn on the bass boost function.
• Do not connect the speakers to both an amplifier and a
monitor at the same time. Otherwise, the excessive electric
current may flow from the amplifier to the monitor via the
speader cord, which may damage the monitor.
Red button
Black cord
Red cord
Black button
Press the button
and insert the cord
into the proper
terminal.
Pull the cord
slightly to make
sure it is
connected firmly.
Left
speaker
Right
speaker
Speaker terminals of the monitor

17
3-859-708-01(1)
Installation
1Insert the supplied screws (2 each for the right/left side)
into the attachment holes of the monitor, and tighten the
screws completely by using a coin.
2Loosen the angle adjustment screws and open the
pedestal. Hook the speaker to the screws which is
inserted in step 1.
Push down the speaker until it stops, and fix it firmly.
3Adjust the angle of the speaker, and tighten the
adjustment angle screws.
To remove the speakers
Take off the speaker pulling it up slightly.
The SS-X7A can be installed in the following Trinitron
color monitors. Be sure to use the supplied screws for the
installation.
PVM-2030/2130QM/2950Q/2950QM and PGM-200R1A/
200R1E/200R1U.
Attachment holes
Supplied
screws
Angle adjustment screw
Monitor

18
3-859-708-01(1)
Notes
• This system cannot be adjusted at less than 90˚. Do not
push the back of the speaker attached to the monitor at this
situation.
• Do not lift up the monitor with holding the speakers
attached to the monitor. It may cause personal injury that
the speakers come off from the monitor.
• Install the speaker with the tweeter on the top. (Not to
install it with the SONY mark upside down.)
90˚
90˚
Installation
PVM-2950Q/PVM-2950QM/PGM-200R1A/PGM-
200R1E/PGM-200R1U
,
,
,

19
3-859-708-01(1)
Specifications
Speaker system
2-way speaker system
Speaker units Corn-type
Woofer: 10 cm (diameter)
Tweeter: 2.8 cm (diameter)
Nominal impedance
8 ohms
Power handling capacity
15 W (nom.)
30 W (max.)
Frequency range
80 to 20,000 Hz
Sensitivity 86 dB (1W, 1 m)
Dimensions Approx. 183 ×280 ×90 mm (7 1/4×11 1/8×
3 5/8inch.) (w/h/d)
Mass Approx. 1.9 kg per speaker (4 lb 3 oz)
Supplied accessories
Speaker cord (2, 2 m)
Angle adjustment screw (4)
Operating instructions (1)
Design and specifications are subject to change without
notice.
Characteristic curves
10
20
30
0
8
16
40
50
60
70
80
90
100
0 20 100 1 K 10 K 20 K
Frequency in Hz
Impedance in ohms
Response in dB
Frequency response
Impedance

20
3-859-708-01(1)
Table des matières
Caract屍istiques........................................................ 20
Pr残autions............................................................... 21
Identificationdescomposants.................................... 22
Raccordementunmoniteurcouleur........................ 23
Installation................................................................24
Sp残ifications............................................................ 26
.......................................................................................................................
Le SS-X7A est une enceinte à deux voies adoptant un
woofer et un tweeter en épi.
Cette enceinte est plus particulièrement conçue en vue d’une
utilisation avec un moniteur couleur Sony Trinitron1) comme
un PVM-2950Q/2950QM ou un PGM-200R1A/200R1E/
200R1U. Le grillage métallique est prévu pour la diffusion
du son. Elle vous permet d’exploiter les possibilités du son
stéréo en dépit de ses faibles dimensions.
Caractéristiques
1) Trinitron est une marque déposée de Sony Corporation.
