Sony SU-W210 User manual

M90
Wall-Mount Bracket
© 2003 Sony Corporation
SU-W210
4-095-518-22 (1)
Instructions
•This Wall-Mount Bracket is designed for use with the Sony KLV-23HR2/
KLV-21SR2/KLV-21SG2/KLV-23M1 LCD Color TV.
Instructions
•Ce support de fixation mural est conçu pour être utilisé avec le téléviseur
couleur LCD KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-23M1 Sony.
Instrucciones
•Este soporte de montaje mural ha sido diseñado para el televisor en color
de pantalla de cristal líquido KLV-23HR2/KLV-21SR2/KLV-21SG2/
KLV-23M1 de Sony.
US
FR
ES

2
Thank you for purchasing this product.
For Customers
Sufficient expertise is required for installing this product, especially to
assure the strength of the wall. Be sure to entrust the attachment of this
product on the wall (Step 1 to Step 3 in “Installation”) to Sony dealers or
contractors and pay adequate attention to safety during the installation. We
are not liable for any damage or injury caused by mishandling or improper
installation.
WARNING
To avoid risk of serious injury or damage to the TV caused by dropping it,
observe the following precautions.
•Do not hang from the TV or the Wall-Mount Bracket installed on the wall.
• Be careful not to trap the AC power adaptor cord of the TV when you secure
the TV to the Wall-Mount Bracket.
•Follow the installation procedures and installation direction described in this
manual.
For a safety installation, consult your Sony dealer or qualified service
personnel.
•Before installing, confirm that the wall has sufficient strength to support the
TV and the Wall-Mount Bracket. The installation location should be a flat,
perpendicular wall with a reinforcing material inside.
• Do not apply a weight other than the TV to the Wall-Mount Bracket installed
on the wall.
•Do not disassemble, modify or change the parts of the Wall-Mount Bracket.
For Sony Dealers
Sufficient expertise is required for installing this product. Be sure to read this
instruction manual thoroughly to do the installation work safely. We are not
liable for any damage or injury caused by mishandling or improper
installation. After installation, please hand this instruction manual to the
customers.

3
Caution
•This Wall-Mount Bracket is only for the specified Sony LCD Color TVs.
Do not use the bracket with a TV whose operating instructions do not specify
the use of this bracket.
•Be especially careful not to drop the TV when you install it high on a wall.
Installation
For the installation, have ready eight commercially available mounting screws,
anchor bolts, etc. that are appropriate for the wall.
The type and length of the screws required depend on the material and
strength of the wall. If you do not know which material your wall is made of,
consult your Sony dealer or qualified service personnel.
Step 1: Check the parts
Check all the parts are included in the package.
For Sony Dealers
Bracket A(1) Bracket C(3)
(0°, 5°, 10°)
Bracket E(1) Screw (6)
(with washer)
Bracket B(1) Bracket D(1) Locking rod (1)
US
continued

4

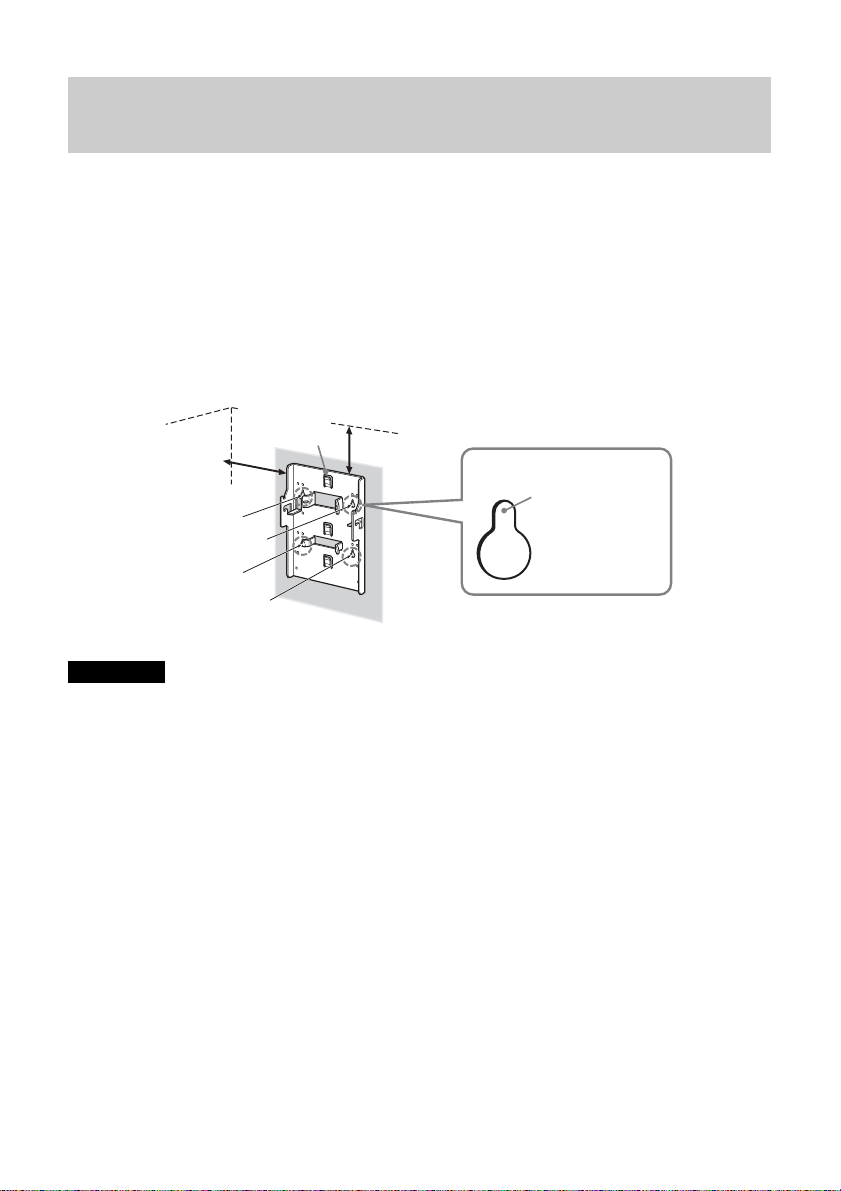

Step 2: Decide the installation location
Decide the location on the wall to install the TV.
Then, place bracket Aon the installation location and mark the four screw
holes on the wall using a pencil.
Before marking the location of the holes, make sure that the distance between the
upper edge of bracket Aand the ceiling is 15 cm (5 29/32 inches) or more, and that
between the side edge of bracket Aand the side wall is 25 cm (9 27/32 inches) or
more.
Note
Attach bracket Alevel with the floor.
Bracket A
Ceiling
15 cm (5 29/32
inches) or more
Wall
Mark this
portion using
a pencil.
25 cm (9 27/32
inches) or more

5

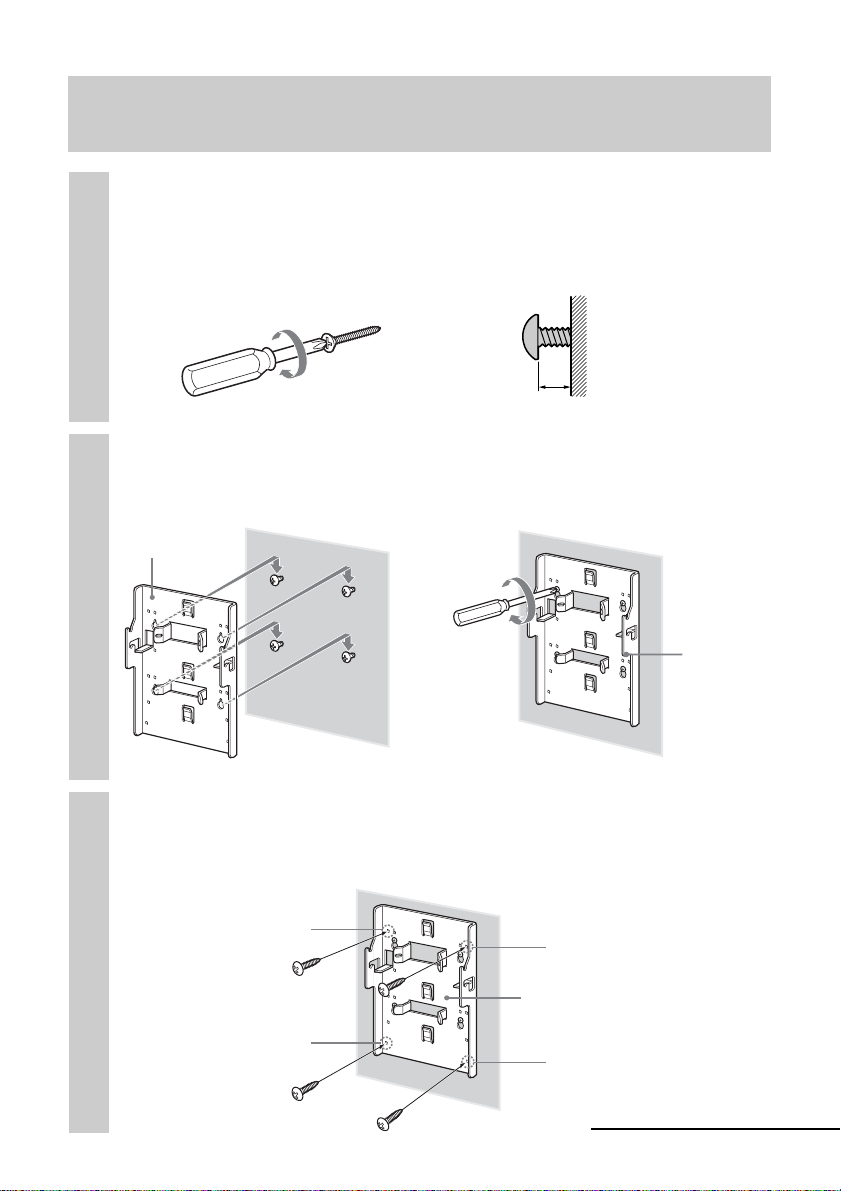

Step 3: Secure bracket Ato the wall
1Insert four of the screws you prepared at the positions
marked in Step 2 (page 4).
Do not tighten the screws completely for the moment. Keep a space of
2 to 3 mm (3/32 to 1/8inches) from the wall.
2Press bracket Ato the wall and slide it down. Then fully
tighten the four screws on the wall.
3Insert four of the screws you prepared in the screw holes,
and tighten them securely in the order of 1to 4as
shown below.
Screws you
prepared
Wall
2 - 3 mm (3/32 - 1/8inches)
,
Wall
Bracket A
Wall
Bracket A
continued
Screws you
prepared Bracket A
1
3
2
4

6
Step 4: Attach bracket Bto the TV
Before attaching bracket B, remove the rear cover of the TV and disconnect all
the cables from the TV.
For how to remove the rear cover of the TV, refer to the Operating Instructions
supplied with the TV.
(The illustrations used in this manual show the KLV-21SR2/KLV-23M1 as
examples.)
1Remove the screws as shown below, and remove the TV
stand from the TV.
To prevent damaging the surface of the LCD display, place the TV on a
soft mat.
Notes
• Place the TV body only on the table as shown above. If the TV stand is also on the
table, the TV body may be unstable and cause damage.
•When removing the TV stand, hold it firmly.
2Secure bracket Bto the TV firmly using the four screws
removed in step 1.
Rear of the TV
Bracket B
Rear of the TV
Soft mat
TV stand
Remove the four
screws. Remove the six
screws. (M4 type for
bracket B)Remove the two
screws and hinge
cover.
Rear of the TV
Soft mat
TV stand
KLV-21SR2 KLV-23M1
To secure bracket Bto
the TV, use the screws
removed from the TV
stand, not the ones
from the hinge cover.

7

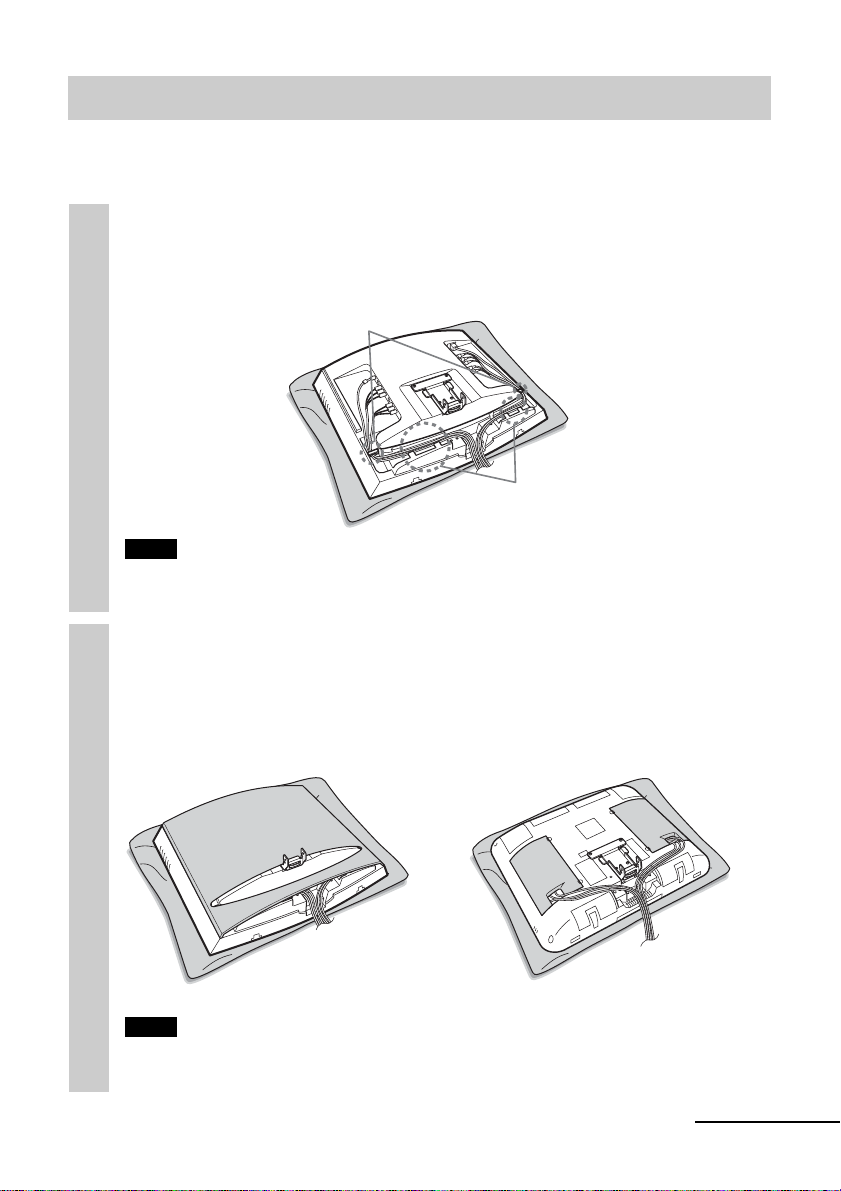

Step 5: Attach the rear cover on the TV
(The illustrations used in this manual show the KLV-21SR2/KLV-23M1 as
examples.)
1Connect the cables.
How to connect/bundle the cables differs depending on the TV model.
For details, refer to the Operating instruction for your TV.
Note
If the cables are not neatly stored in the grooves, you may not be able to attach the
rear cover.
2Attach the rear cover.
For KLV-23M1, attach the cable covers instead of the rear cover.
For details on how to attach the rear cover, refer to the Operating
Instructions of the TV.
Note
When you attach the rear cover, make sure that bracket Bdoes not damage the rear
cover.
Clips
Tabs
continued
KLV-21SR2 KLV-23M1

8

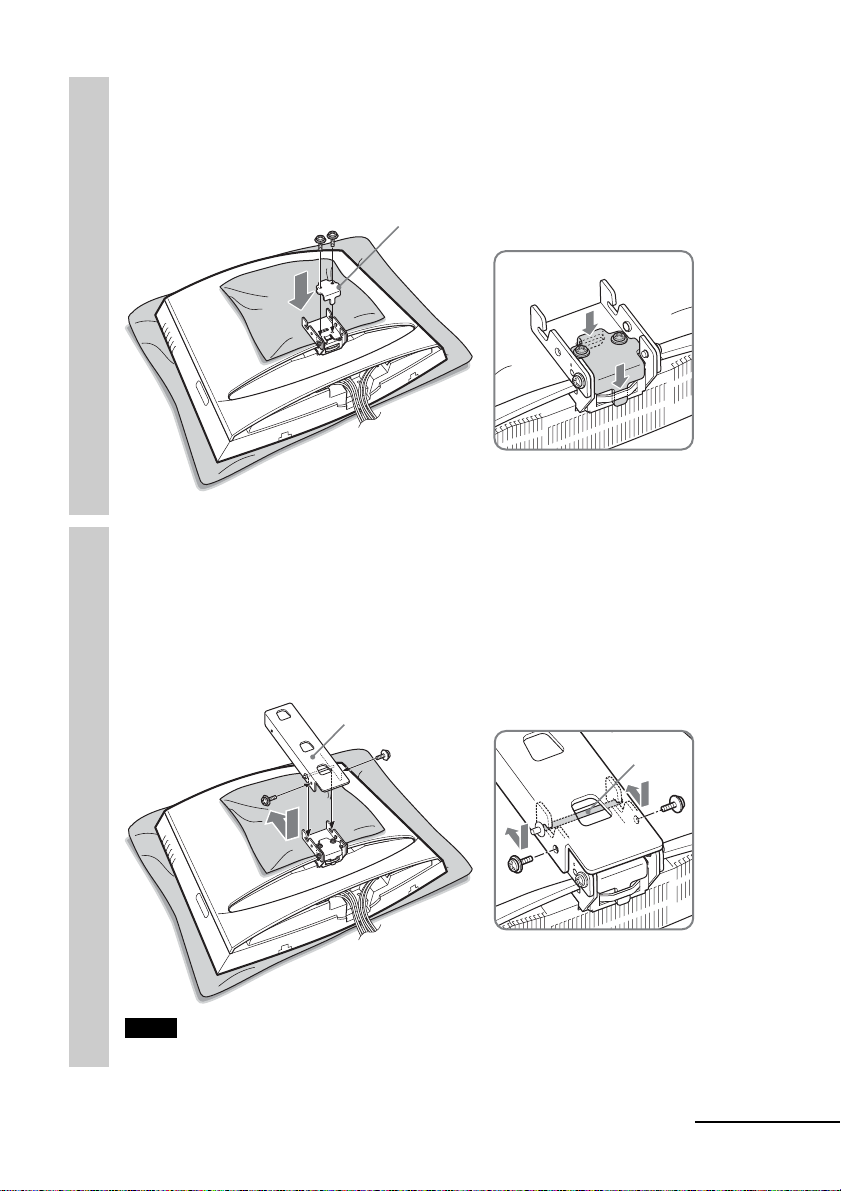

Step 6: Attach brackets C, D, and Eto the TV
To prevent damaging the surface of the rear cover of the TV, put a soft mat on
the rear cover.
1Attach bracket Cof the desired angle to bracket B.
Insert the hooked part of bracket Cinto bracket Bas illustrated below.
Confirm that both sides of bracket Care outside bracket B, and secure
them firmly with two of the supplied screws.
There are three types of bracket C, each with a different angle: 0°, 5°,
and 10°. Choose the bracket Cwith the desired angle to attach.
The illustration below shows an example of how to attach bracket C
with an angle of 0°.
Bracket C
The angle “0°,” “5°,” or
“10°” is marked on the
side of bracket C.

9
2Attach bracket Dto bracket C, and secure them firmly
with two of the supplied screws.
Place bracket Donto bracket Cas illustrated below, and secure them
with the two screws.
3Attach bracket Eto bracket C, and secure them firmly
with two of the supplied screws.
Slide the shaft of bracket Einto the notches of bracket Cas illustrated
below, and secure them with the two screws one on each side. When you
complete attaching bracket E, remove the soft mat from the rear cover
of the TV.
Note
Be careful not to get your fingers caught between the brackets when attaching them.
Bracket D
Bracket E
Shaft
continued

10

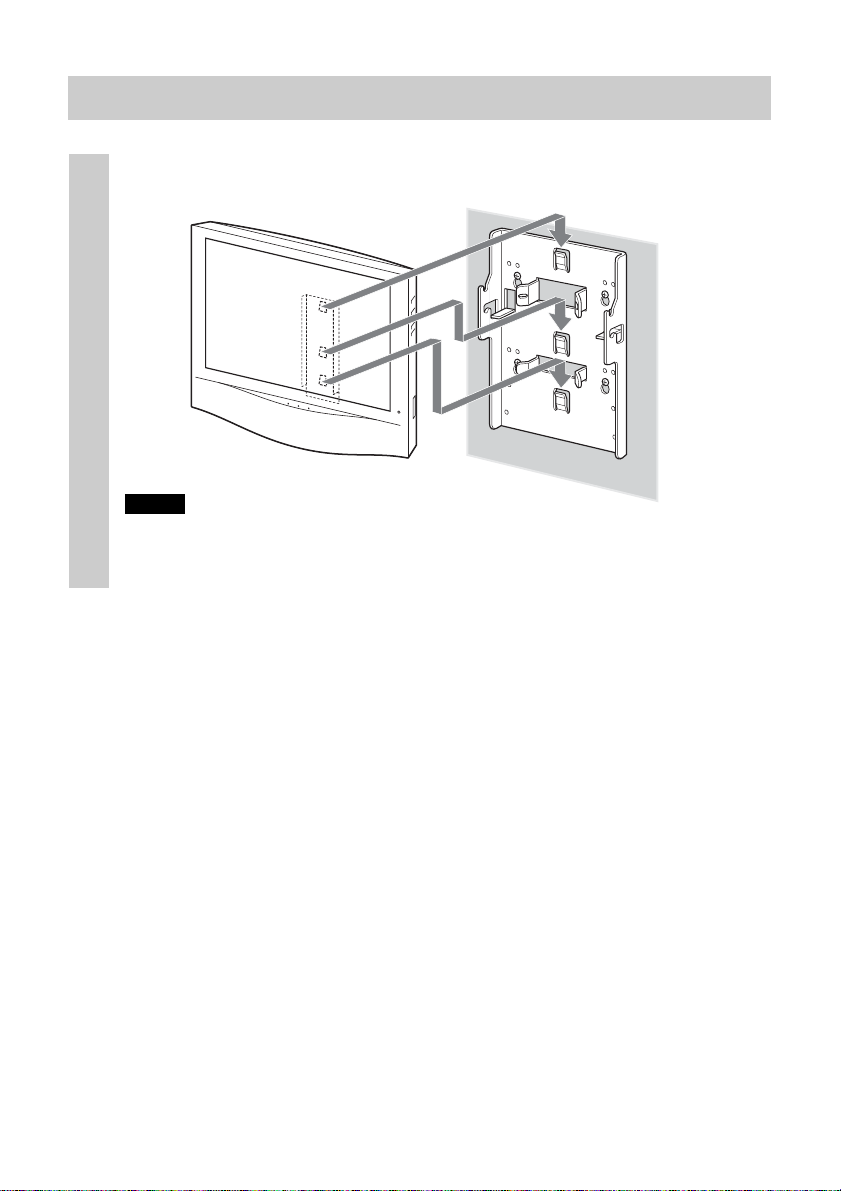

Step 7: Secure the TV to the wall
1Hook bracket Eon bracket A.
Notes
•Hold the TV firmly. Be especially careful when you secure the TV in a high place.
•Do not release the TV until you confirm that bracket Eis firmly secured to bracket
Aat three locations.
Bracket E
Bracket A
Wall

11

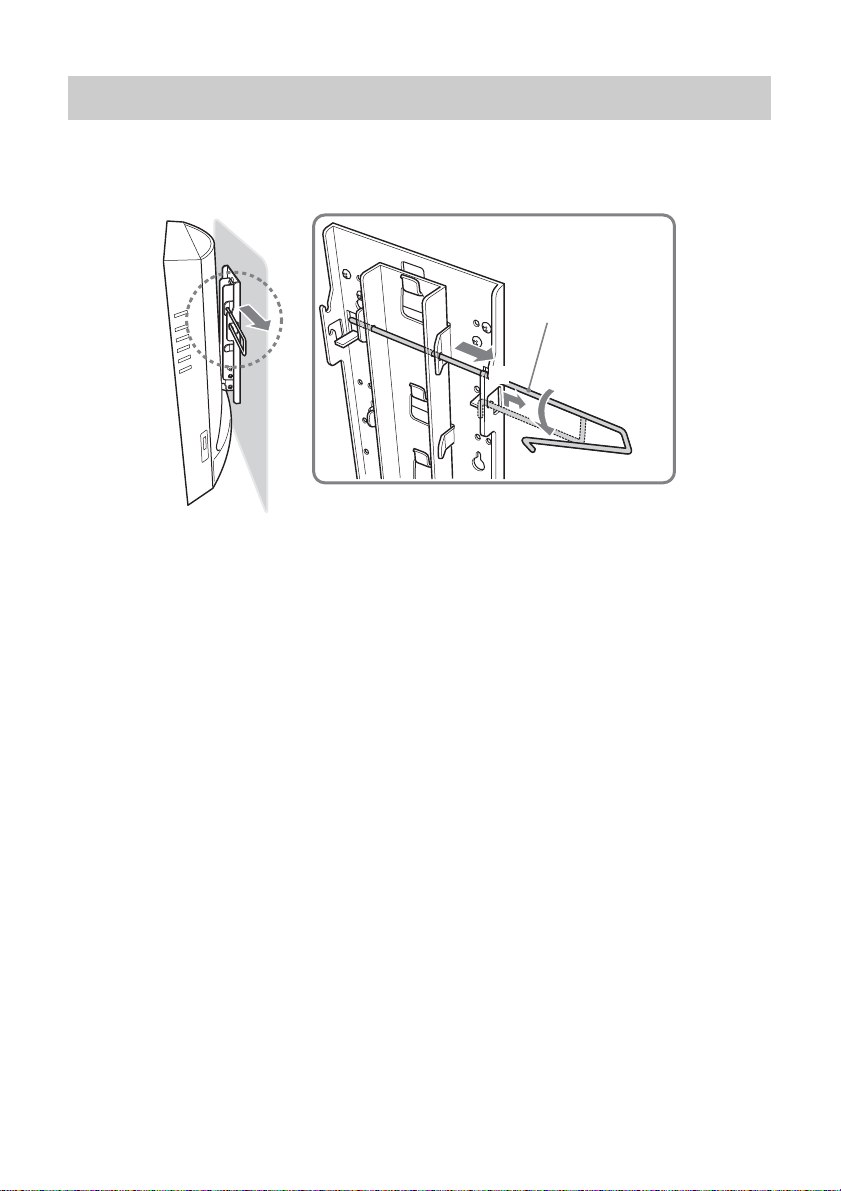

2Insert the locking rod.
The locking rod can be inserted from either side. The illustration below
shows an example of how to insert the locking rod from the right side.
1Insert the longer side of the locking rod into the holes on bracket
E.
2Insert the curved side of the locking rod into the hole on bracket
A. Hold and press the locking rod at part to pass its end
through the hole.
3Turn the locking rod until it stops to secure it in place.
Note
To prevent the locking rod from falling out of the brackets, the
space between both ends of the locking rod is greater than that
between the holes on the brackets. Hold and press the locking
rod at part so that it can pass through the holes.
Caution
If the TV is lifted up when the locking rod is not installed properly, the TV may fall
off the Wall-Mount Bracket and cause serious injury.
Be sure to insert and secure the locking rod in place.
Locking
rod
1
3
2
continued

12
Detaching the TV from the Wall-Mount Bracket
Remove the locking rod from brackets Aand E, then detach the TV from the
Wall-Mount Bracket.
Locking rod
1
3
2

13

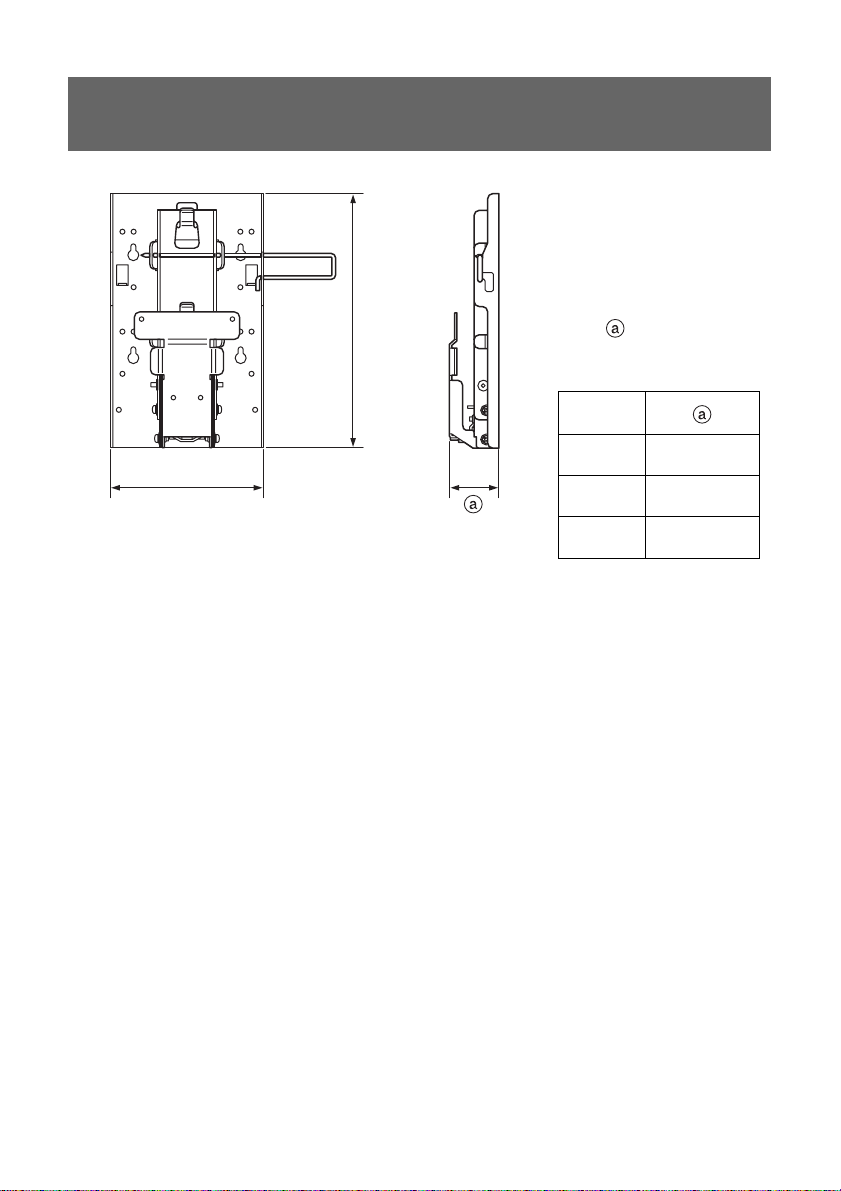

Specifications
Bracket mass: Approx. 1.6 kg (3 lb 8 oz)
Supportable weight: Approx. 12 kg (26 lb 7 oz)
Design and specifications are subject to change without notice.
Value varies
depending on the angle
of bracket C.
Bracket C
angle
0° 55 mm
(2 5/32 inches)
5° 63 mm
(2 15/32 inches)
10° 71 mm
(2 25/32 inches)
280 mm (11
1
/
32
inches)
168 mm
(6 5/8inches)

2
Merci d’avoir fait l’acquisition de ce produit.
A l’attention des utilisateurs
L’installation de ce produit nécessite de bonnes connaissances en matière
de montage, notamment pour s’assurer de la solidité du mur. Confiez la
fixation au mur de ce produit (étapes 1 à 3 de la section « Installation ») aux
revendeurs ou prestataires Sony et veillez particulièrement à la sécurité au
cours de l’installation. Nous déclinons toute responsabilité en cas de
blessures ou de dommages consécutifs à une mauvaise manipulation ou à
une installation incorrecte.
AVERTISSEMENT
Pour réduire les risques de blessure grave ou d’endommagement du téléviseur
suite à sa chute, suivez les précautions suivantes.
•Ne vous tenez pas au téléviseur ou au support de fixation mural du
téléviseur lorsqu’il est fixé au mur.
•Faites attention à ne pas coincer le cordon de l’adaptateur d’alimentation
secteur du téléviseur lorsque vous fixez le téléviseur au support de fixation
mural.
•Suivez les procédures et les instructions d’installation données dans ce mode
d’emploi.
Pour une installation en toute sécurité, demandez assistance à votre
revendeur Sony ou à un technicien agréé de service après vente.
•Avant de commencer l’installation, vérifiez que le mur est suffisamment
résistant pour supporter le téléviseur et le support de fixation mural.
L’emplacement choisi pour l’installation doit être un mur plat, parfaitement
droit et contenant un matériau de renforcement.
•Ne faites pas supporter un poids supérieur à celui du téléviseur au support
de fixation mural une fois qu’il est en place sur le mur.
•Ne démontez pas, ne modifiez pas et ne remplacez pas les pièces du support
de fixation mural pour téléviseur.
A l’attention des revendeurs Sony
L’installation de ce produit nécessite de bonnes connaissances en matière de
montage. Lisez entièrement le mode d’emploi afin d’effectuer une installation
en toute sécurité. Nous déclinons toute responsabilité en cas de blessures ou de
dommages consécutifs à une mauvaise manipulation ou à une installation
incorrecte. Une fois l’installation terminée, remettez le mode d’emploi aux
utilisateurs.

3
Attention
•Ce support de fixation mural n’est destiné à être utilisé qu’avec des
téléviseurs couleur LCD de Sony.
N’utilisez pas ce support de fixation mural avec un téléviseur dont le mode
d’emploi ne cite pas l’utilisation de ce support de fixation mural.
•Faites particulièrement attention à ne pas faire tomber le téléviseur lorsque
vous l’installez à une hauteur importante sur le mur.
Installation
Pour l’installation, vous devez disposer de huit vis de montage, boulons
d’ancrage ou autres, disponibles dans le commerce, et adaptés au mur.
Le type et la longueur des vis nécessaires dépendent du matériau et de la
résistance du mur. Si vous ne savez pas de quel matériau votre mur est
constitué, consultez votre revendeur Sony ou un technicien agréé de service
après-vente.
1ère étape : Vérification des pièces
Vérifiez toutes les pièces incluses dans l’emballage.
A l’attention des revendeurs Sony
Support de
fixation A(1)
Support de
fixation C(3)
(0°, 5°, 10°)
Support de
fixation E(1)
Vis (6)
(avec rondelle)
Support de
fixation B(1)
Support de
fixation D(1)
Tige de blocage (1)
suite à la page suivante
FR

4
2ème étape : Choix de l’emplacement
d’installation
Choisissez l’emplacement sur le mur où vous allez installer le téléviseur.
Puis, placez le support de fixation Asur l’emplacement d’installation et
marquez l’emplacement des quatre orifices des vis sur le mur avec un crayon.
Avant de marquer l’emplacement des trous, assurez-vous que la distance entre
le bord supérieur du support de fixation A et le plafond est d’au moins 15 cm
(5 29/32 pouces), et que celle entre le bord latéral du support de fixation A et le
mur latéral est d’au moins 25 cm (9 27/32 pouces).
Remarque
Fixez le support de fixation Ade façon à ce qu’il soit parallèle au sol.
Plafond
Au moins 15 cm
(5
29
/
32
pouces)
Mur
Marquez cette
portion à l’aide
d’un crayon.
Au moins 25 cm
(9 27/32 pouces)
Support de
fixation A

5
3éme étape : Fixation du support de fixation
Aau mur
1Insérez quatre des vis que vous avez préparées dans les
positions marquées à l’étape 2 (page 4).
Ne serrez pas les vis à fond pour le moment. Gardez un espace de
2 ou 3 mm (3/32 ou 1/8pouces) par rapport au mur.
2Appuyez le support de fixation Acontre le mur et faites-le
glisser vers le bas. Puis serrez à fond les quatre vis sur le mur.
3Insérez quatre des vis que vous avez préparées dans les
trous prévus à cet effet, puis vissez-les à fond dans l’ordre
de 1à 4comme indiqué ci-dessous.
Vis que vous
avez préparées
Mur
2 à 3 mm (3/32 à 1/8pouces)
,
Mur
Support de
fixation A
Mur
Support de
fixation A
suite à la page suivante
Vis que vous
avez préparées Support de fixation A
1
3
2
4

6
4ème étape : Fixation du support de fixation
Bau téléviseur
Avant de fixer le support de fixation B, retirez l’arrière du téléviseur et
débranchez tous les câbles du téléviseur.
Pour plus de détails sur la façon de retirer le panneau arrière du téléviseur,
reportez-vous au mode d’emploi fourni avec le téléviseur.
(Les illustrations de ce manuel représentent les modèles KLV-21SR2/KLV-23M1
à titre d’exemple.)
1Retirez les vis ainsi qu’il est indiqué dans l’illustration et
détachez le support du téléviseur.
Afin de ne pas endommager la surface de l’écran LCD, placez le
téléviseur sur un tissu doux.
Remarques
• Placez uniquement le corps du téléviseur sur la table comme illustré ci-dessus. Si le
support du téléviseur se trouve également sur la table, le corps du téléviseur risque
d’être instable et pourrait provoquer des dommages.
•Lorsque vous retirez le support du téléviseur, tenez-le fermement.
2Fixez fermement le
support de fixation Bau
téléviseur à l’aide des
quatre vis retirées à
l’étape 1.
Arrière du téléviseur
Support de
fixation B
Tissu doux
Arrière du téléviseur
Support du téléviseur
Retirez les quatre vis
Retirez les six vis. (de
type M4 pour le support
B)
Retirez les deux
vis et le panneau
recouvrant les
charnières.
Tissu doux
Arrière du téléviseur
Support du téléviseur
Afin de fixer correctement le support Bau téléviseur,
utilisez les vis que vous avez retirées du support du
téléviseur et non celles du panneau recouvrant les
charnières.
KLV-21SR2 KLV-23M1

7
5ème étape : Fixation du panneau arrière sur
le téléviseur
(Les illustrations de ce manuel représentent les modèles KLV-21SR2/KLV-23M1
à titre d’exemple.)
1Raccordez les câbles.
La façon de raccorder/regrouper les câbles varie selon le modèle du
téléviseur. Pour plus de détails, reportez-vous au Mode d’emploi de
votre téléviseur.
Remarque
Si les câbles ne sont pas correctement rangés dans les rainures, cela risque de vous
empêcher de fixer le panneau arrière du téléviseur.
2Fixez le panneau arrière.
Pour le modèle KLV-23M1, fixez la protection des câbles au lieu du
panneau arrière.
Pour plus de détails sur la fixation du panneau arrière, reportez-vous au
Mode d’emploi de votre téléviseur.
Remarque
Lorsque vous fixez le panneau arrière, veillez à ce que le support Bne l’endommage
pas.
Colliers
suite à la page suivante
Languettes
KLV-21SR2 KLV-23M1

8
6ème étape : Pose des supports de fixation
C, Det Esur le téléviseur
Afin de ne pas endommager la surface du panneau arrière du téléviseur, placez
ce dernier sur un tissu doux.
1Fixez le support de fixation Cau support de fixation B
selon l’angle souhaité.
Insérez la partie en crochet du support de fixation Cdans le support de
fixation Bcomme illustré ci-dessous. Vérifiez que les deux côtés du
support de fixation Csont à l’extérieur du support de fixation Bet
vissez-les à fond avec les deux vis fournies.
Il existe trois types de support de fixation C, chacun ayant un angle
différent : 0°, 5° et 10°. Choisissez le support de fixation C
correspondant à l’angle souhaité.
L’illustration ci-dessous montre comment fixer le support de fixation C
avec un angle de 0°.
L’angle est gravé sur le
côté du support de
fixation C(0°, 5° ou 10°).
Support de fixation C
