SOUNDLIGHT DMX Booster/Splitter 3405A-FG User manual

Issue 05/02
BEDIENUNGSANLEITUNG
DMX Booster/Splitter 3405A-FG
DMX Booster/Splitter 3410A-FG
DMX Booster/Splitter 3420A-FG
(C) SOUNDLIGHT 1996-2002 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIESER ANLEITUNG DARF
OHNE SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGEBERS IN IRGENDEINER FORM REPRODUZIERT,
VERVIELFÄLTIGT ODER KOMMERZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER
ANLEITUNGFÜRVOLLSTÄNDIGUNDZUVERLÄSSIG.FÜRIRRTÜMERUNDDRUCKFEHLERKÖNNENWIR
JEDOCH KEINE GEWÄHR ÜBERNEHMEN. VOR INBETRIEBNAHME HAT DER ANWENDER DIE
ZWECKMÄSSIGKEIT DES GERÄTES FÜR SEINEN GEPLANTEN EINSATZ ZU PRÜFEN. SOUNDLIGHT
SCHLIESST INSBESONDERE JEDE HAFTUNG FÜR SCHÄDEN -SOWOHL AM GERÄT ALS AUCH
FOLGESCHÄDEN- AUS, DIE DURCH NICHTEIGNUNG, UNSACHGEMÄSSEN AUFBAU, FALSCHE
INBETRIEBNAHME UND ANWENDUNG SOWIE NICHTBEACHTUNG GELTENDER SICHERHEITS–
VORSCHRIFTEN ENTSTEHEN.
SOUNDLIGHT Glashüttenstrasse 11 D-30165 Hannover Tel.: [phone]

Vielen Dank, daß Sie sich für ein SOUNDLIGHT Gerät entschieden haben.
DerSOUNDLIGHTDMXSplitter/Booster34xxAistGerätderoberenLeistungsklasse,dasdigitaleLichtsteuersignale
nach USITT DMX-512/1990 bzw. DIN DMX 56930-2 verteilt und regeneriert. Das Gerät ist mit allen Standard-
Lichtsteueranlagen verwendbar. Zu seinen besonderen Vorzügen zählen:
- echte Protokolldekodierung
Erkennt alle derzeit nach USITT zugelassenen Protokollvarianten und gibt die aktuell gesendete
Kanalzahl aus
- zukunftssicher
Durch Softwaresteuerung ist der Booster/Splitter jederzeit an alle Protokollerweiterungen anpaábar
- unbegrenzte Kanalzahl
Die aktuell gesendete Kanalzahl spielt für die elektronische Signalregenerierung keine Rolle, der Booster/
Splitter verarbeitet alle Sendelängen
- Protokollunabhängig
Das Gerät kann für alle RS-485-basierten Protokolle eingesetzt werden (als Booster, allerdings ohne
Signalüberwachung) - wie z.B. AVAB, MARTIN, HIGH END SYSTEMS etc.
- kostengünstig
Der SOUNDLIGHT 3405A/3410A/3420A ist ein preiswertes Gerät, die sich fast überall einsetzen läßt.
AUSFÜHRUNGEN

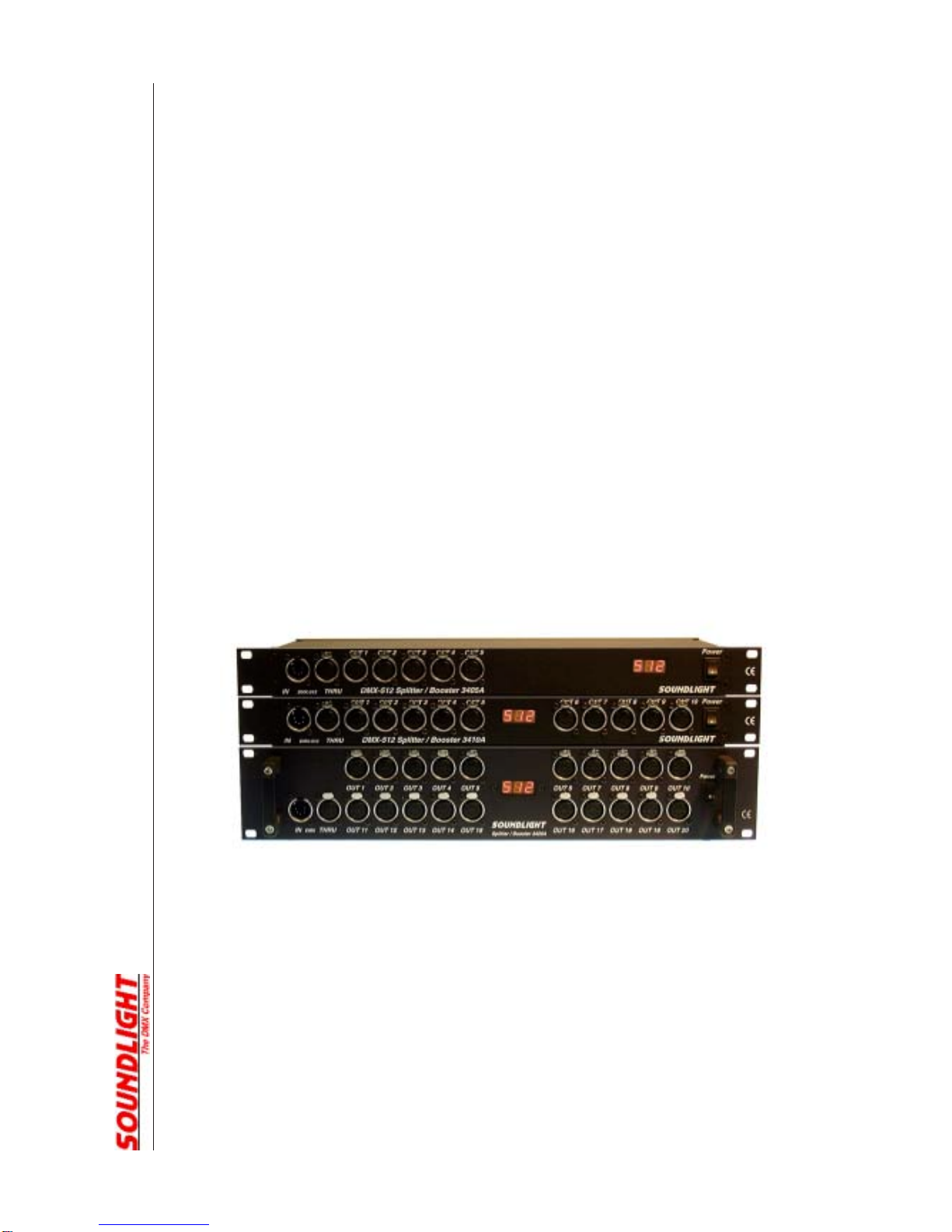

Den Booster/Splitter gibt es in drei Auführungsformen:
3405A 1x DMX IN, 1x DMX THRU, 5x DMX OUT
3410A 1x DMX IN, 1x DMX THRU, 10x DMX OUT
3420A 1x DMX IN, 1x DMX THRU, 20x DMX OUT
ANSCHLÜSSE
Der Booster/Splitter ist ein- und ausgangsseitig mit XLR-Buchsen 5polig bestückt (Diese Steckverbindung ist die
normmäßige Steckverbindung für DMX-512 gemäß USITT DMX512/1990 und DIN 56930-2).
Die Belegung ist wie folgt:
Pin 1 Abschirmung/Masse
Pin 2 DMX - (invertiert)
Pin 3 DMX + (normal)
Pin 4 nicht belegt
Pin 5 nicht belegt
Das Eingangssignal ist 1:1 galvanisch auf die THRU Buchse durchgeschleift. Alle Zusatzausgänge sind optisch
isoliert, und sind daher masse- und potentialfrei.
SIGNALANZEIGEN
Der Zustand des Booster/Splitter wird über eine 3-stellige LED Anzeige ausgegeben.
Dabei werden folgende Zustände signalisiert:
ERROR Kein Empfang (kein Signal oder nicht normmäßiges Signal)
KANALZAHL Empfang, Anzahl der empfangenen Kanäle wird angezeigt

TECHNISCHE DATEN
Abmessungen: 19" 1 HE x 165 mm
Speisung: 230V AC 50/60 Hz ca. 9...14W
DMX IN: 1 Unit Load
DMX OUT: >10 Unit Load, buffered, SRL-Driver
BestellNr.: 34xxA-FG xx= 05 / 10 / 20
STÖRUNG
Istanzunehmen,daßeingefahrloserBetriebnichtmehrmöglichist,soistdasGerätaußerBetriebzusetzenund
gegen unbeabsichtigten Betrieb zu sichern. Das trifft zu, wenn:
- das Gerät sichtbare Beschädigungen aufweist;
- das Gerät nicht mehr funktionsfähig ist;
- Teile im Innern des Gerätes lose oder locker sind;
- Verbindungsleitungen sichtbare Schäden aufweisen.
GEWÄHRLEISTUNG
Die Gewährleistung für dieses Gerät beträgt 1 Jahr. Sie umfaßt die kostenlose Behebung der Mängel, die
nachweisbaraufdieVerwendungnichteinwandfreienMaterialsoderFabrikationsfehlerzurückzuführensind.Die
Gewährleistung beschränkt sich auf Instandsetzung oder Austausch des Produktes; weitergehende Haftung ist
ausgeschlossen.
Die Gewährleistung erlischt:
- bei Veränderungen und Reparaturversuchen am Gerät;
- bei eigenmächtiger Veränderung der Schaltung;
- Schäden durch Eingriffe fremder Personen;
- Schäden durch Nichtbeachtung der Bedienungsanleitung und des Anschlußplanes;
- Anschluß an eine falsche Spannung oder Stromart;
- Fehlbedienung oder Schäden durch fahrlässige Behandlung oder Mißbrauch.
CE-KONFORMITÄT
Das Gerät wurde in unserem Labor gemäß DIN EN 50081 und DIN EN 50082 sowie DIN EN 60335 geprüft und
mit der CE-Kennzeichnung versehen.
Bitte achten Sie darauf, dass zum Anschluß stets ordnungsgemäß abgeschirmte Leitungen (bevorzugt AES-
EBU-Kabel)zurAnwendungkommenunddieSchirmungkorrektangeschlossenist.DasletzteaneinenAusgang
angeschlossene Gerät muß mit einem Leitungsabschluß (Terminierung) versehen werden.
GERÄTESICHERHEIT
ZurAbsicherungistdasGerätmiteinerSchmelzsicherung(Gerätesicherung)6,3x32mm 0,5Aflinkversehen.Bei
Austausch der Sicherung sicherstellen, daß eine gleichwertige Type mit den angegebenen elektrischen Daten
verwendet wird.
SERVICE
Innerhalb des Gerätes sind KEINE vom Anwender zu bedienenden oder zu wartenden Teile enthalten. Sollte Ihr
3405A / 3410A / 3420A einmal einen Service benötigen, dann senden Sie das Gerät bitte gut verpackt frachtfrei
an das Werk ein.

Issue 05/02
OPERATING MANUAL
DMX Booster/Splitter 3405A-FG
DMX Booster/Splitter 3410A-FG
DMX Booster/Splitter 3420A-FG
(C) SOUNDLIGHT 1996-2002 * ALL RIGHTS RESERVED * NO PART OF THIS MANUAL MAY BE
REPRODUCED, DUPLICATED OR USED COMMERCIALLY WITHOUT THE PRIOR WRITTEN CONSENT OF
THE OWNER * ALL STATEMENTS WITHIN THIS MANUAL HAVE BEEN CHECKED CAREFULLY AND ARE
BELIEVED TO BE ACCURATE, HOWEVER SOUNDLIGHT DOES NOT ASSUME ANY RESPONSIBILITY FOR
ERRORSOR OMISSIONS. * THE USER HAS TO CHECK THE SUITABILITY OF THE EQUIPMENT FOR THE
INTENDED USE. SOUNDLIGHT EXPRESSLY EXCLUDES ANY RESPONSIBILITY FOR DAMAGES - DIRECT
OR INDIRECT - WHICH MAY OCCUR DUE TO MISUSE, UNPROPER INSTALLATION, WRONG OPERATING
CONDITIONSANDNON-COMPLIANCETOTHEINSTRUMENT'SINSTRUCTIONS,ASWELLASIGNORANCE
OF EXISTING SAFETY REGULATIONS.
SOUNDLIGHT Glashüttenstrasse 11 D-30165 Hannover Tel.: [phone]

Thank you for choosing a SOUNDLIGHT device.
TheSOUNDLIGHTDMXSplitter/Booster34xxAisahighlysophisticateddevice,whichwasdesignedtobufferand
distribute DMX light control signals complying with USITT standard DMX-512 or DIN 56930/2, respectively. The
unit can be used with all standard light control systems.
Its special advantages include:
- universal protocol decoding
Recognizes all variants of the protocol as defined by USITT/ESTA/DIN and displays the number of DMX
channels received;
- future-proof
The unit is software controlled an can be adapted to any change in protocol definition;
- unlimited channel count
ThenumberofDMXchannelssentorreceiveddoesnotaffecttheoperationoftheDMXsplitter/booster34xxA,
as the unit can handle all transmission lengths.
- other protocols available
Besides DMX512, the unit can handle all RS-485 based transmission protocols, such as AVAB,
MARTIN,HIGHENDSYSTEMSetal.WhenusingotherprotocolsasDMX512,thechanneldisplay,however,
will not work.
- cost-effective
The SOUNDLIGHT 3405A / 3410A / 3420A is a cosst-effective solution for many purposes.
VERSIONS
The booster / splitter is available as pcb (printed circuit board) or as 19inch rack mount unit. There are three
versions available:
3405A 1x DMX IN, 1x DMX THRU, 5x DMX OUT
3410A 1x DMX IN, 1x DMX THRU, 10x DMX OUT
3420A 1x DMX IN, 1x DMX THRU, 20x DMX OUT
CONNECTORS
The booster/splitter is using 5/pin XLR connectors for both, input and output. This type of connector has been
standardized by USITT and by DIN.
Contact assignment:
Pin 1 screen / GND
Pin 2 DMX - (inverted)
Pin 3 DMX + (normal)
Pin 4 not used
Pin 5 not used
The input signal is directly fed to the THRU connector; all other outputs are optically isolated, and are GND- and
potential-free.

SIGNAL INDICATORS
The state of the booster/splitter card is signalled by a 3-digit LED display.
ERROR no reception, or non-standard signal (e.g. other RS-485 protyocol)
CHANNELS reception o.k., number of channels received is being displayed
TECHNICAL DATA
Dimensions 19 inch x 165 mm
Supply: 230V AC 50&60 Hz approx. 9...14W
DMX IN: 1 Unit Load
DMX OUT: >10 unit load, buffered, optically isolated, SRL driver
Order No.: 34xxA-FG xx = 05 / 10 /20
INTERNET-HOTLINE
Please check our internet domain http://www.soundlight.de for new versions, updates etc. If you have any
comments which may be worth considering, please send a message to [email protected].
DISTURBANCES
If a trouble-free operation cannot be guaranteed, disconnect the booster/splitter and secure it against unwanted
operation. This is especially necessary, when
- the unit has visible damages;
- the unit does not operate;
- internal parts are loose;
- connection cables show visible damages.
LIMITED WARRANTY
This instrument ist warranted against defects in metarials and workmanship for a period of 12 month, beginning
withthedateofpurchase.Thewarrantyislimitedtorepairorexchangeofthehardwareproduct;nofurtherliability
isassumed.SOUNDLIGHTisnotresponsiblefordamagesorforlossofdata,salesorprofitwhicharisefromusage
or breakdown of the hardware product. In Germany, SOUNDLIGHT will repair or replace established defects in
hardware, provided that the defective part is sent in, freight paid, through the responsible dealer along with
warranty card and/or sales receipt prior to expiration of warranty.
Warranty is void:
- when modifying or trying to repair the unit without authorisation;
- modification of the circuitry;
- damages by interference of other persons;
- operation which is not in arccordance with the manual;
- connection to wrong voltage or current;
- misuse.
SERVICE
There are no parts within the booster/splitter 34xxA which require the user's attention. Should your unit require
servicing, please send it to the factory, freight paid.
