Southwire 32886963360 User manual

Operating Instructions
14090T True RMS Multimeter with MApp™ Mobile App
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
The Bluetooth® word mark and logos are registered
trademarks of Bluetooth SIG, Inc. and any use of such
marks by Southwire Company, LLC is under license.
TESTING EQUIPMENT
ÉQUIPEMENT DE TEST
6/16 Rev. 0 14090T manual
Contents Made in China/Fabriqué en Chine
Product distributed by/Produit distribué par
Southwire Company, LLC.
One Southwire Drive, Carrollton, GA 30119
©2016 Southwire Company, LLC.
All rights reserved. Tous droits réservés.
southwiretools.com
1-855-SW-T00LS
Toll Free Technical Help
Assistance technique gratuite
Línea de Ayuda Técnica Gratuita
Las marcas Bluetooth® y sus logotipos son marcas registradas
de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por
parte de Southwire Company, LLC es bajo licencia.
La marque et les logos BluetoothMD sont des marques
déposées appartenant à Bluetooth SIG, Inc. et toute utilisation
de ces marques par Southwire Company, LLC. est sous licence.
UL61010-1
S
É
C
U
R
I
T
É
N
O
M
I
N
A
L
E
S
A
F
E
T
Y
R
A
T
E
D
S
É
C
U
R
I
T
É
N
O
M
I
N
A
L
E
S
A
F
E
T
Y
R
A
T
E
D
IMPERMÉABLE
Instrucciones de Operación
14090T Multímetro True RMS con Aplicación Móvil MApp™
Instructions d’utilisation
Multimètre efficace vrai (RMS) 14090T
avec application mobile MAppMC

Input Limits
Function Maximum Input
Voltage AC or DC
Low Z
µA, mA Current AC/DC
10A Current AC or DC
Resistance, Continuity, Diode Test,
Capacitance,Frequency, Duty Cycle
Temperature
1000V AC RMS/1000V DC
600V AC RMS/600V DC
800mA 1000V fast acting fuse
10A 1000V fast acting fuse
(30 seconds max. every 15 minutes)
600V AC RMS/600V DC
600V AC RMS/600V DC
2
General Specifications
Insulation Class 2, Double insulation
Enclosure Double Molded, IP67 (waterproof and dust tight with plugs or
test leads inserted into input jacks)
Diode Test Test current 1.5mA max., open circuit voltage 3V typical
Continuity Test Audible signal if the resistance is approx. 50Ωor less
“ ” is displayed
Low Battery Indication
Display 6000 count LCD display
Over Range Indication “OL” is displayed
Polarity Minus symbol “-”is displayed for negative polarity
Measurement Rate 3 readings per second, nominal
Auto Power Off After approx. 15 minutes of inactivity
Input Impedance 10MΩAC/DC Voltage
AC Response True RMS
Low Z Approx. 3kΩinput impedance
AC Bandwidth 50 to 1kHz
Batteries Four “AAA” 1.5V batteries
Fuses 800mA 1000V (6.3 x 32mm) fast blow/
10A 1000V (10 x 38mm) fast blow
Operating Environment 32°F to 104°F (0°C to 40°C) at < 70% relative humidity
Storage Environment -4°F to 140°F (-10°C to 60°C) at < 80% relative humidity
Operating Altitude 2000 meters maximum
Dimensions/ Weight 6.7” x 3.0” x 1.9”/0.85lb (170 x 75 x 48mm/386g)
Safety Complies with UL 61010-1 v.3 for measurement Category lV
600V and Category lll 1000V, Polution Degree 2
Introduction
1
The Southwire 14090T wirelessly transmits data to the MApp™ mobile app
via Bluetooth®technology allowing you to view, save, organize and share
datalogs and take measurements from a safe distance. Visit
nextgenmeters.southwiretools.com for mobile app download information.
Functions include AC/DC voltage and current, resistance, continuity,
capacitance, frequency, duty cycle, temperature, and diode test. True RMS
readings provide accurate AC measurements and a Low Z setting eliminates
false readings caused by “ghost” voltages. The 14090T also offers the
added convenience of a built-in LED flashlight. This meter is fully tested and
calibrated and, with proper use, will provide many years of reliable service.
WARNINGS
• Read, understand and follow Safety Rules and Operating Instructions in
this manual before using this meter.
• The meter’s safety features may not protect the user if not used in
accordance with the manufacturer’s instructions.
• Ensure that the test leads are fully seated in the input jacks and keep
fingers away from the metal probe tips when taking measurements.
• Before changing functions using the selector switch, always disconnect
the test leads from the circuit under test.
• Use only UL listed test leads with the proper safety category rating.
• Comply with all applicable safety codes. Use approved personal
protective equipment when working near live electrical circuits -
particularly with regard to arc-flash potential.
• Use caution on live circuits. Voltages above 30 V AC rms, 42 V AC peak,
or 60 V DC pose a shock hazard.
• Do not use if the meter or test leads appear damaged.
• Verify operation before using meter by measuring a known live voltage.
• Do not use the meter in wet or damp environments or during electrical storms.
• Do not use the meter near explosive vapors, dust or gasses.
• Do not use the meter if it operates incorrectly. Protection may be compromised.
• Do not operate meter while Low Battery warning is on. Replace
batteries immediately.
• Do not apply voltage or current that exceeds the meter’s maximum
rated input limits.

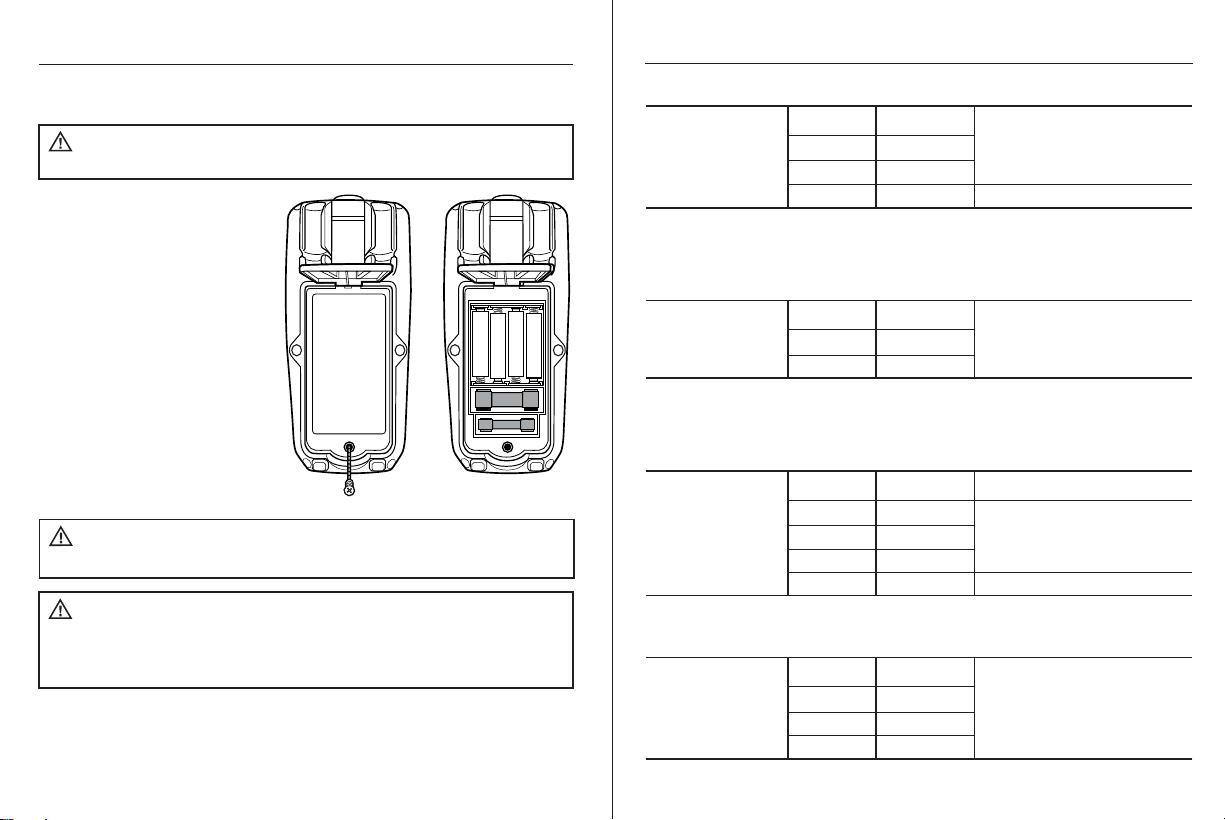

• When replacing the battery or fuses, be sure to secure the battery compartment
door firmly to maintain the waterproof and dust proof integrity of the meter.
Loose or overtightened screws, or an improperly seated o-ring may
compromise the meter's water and dust ingress protection.

0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
3

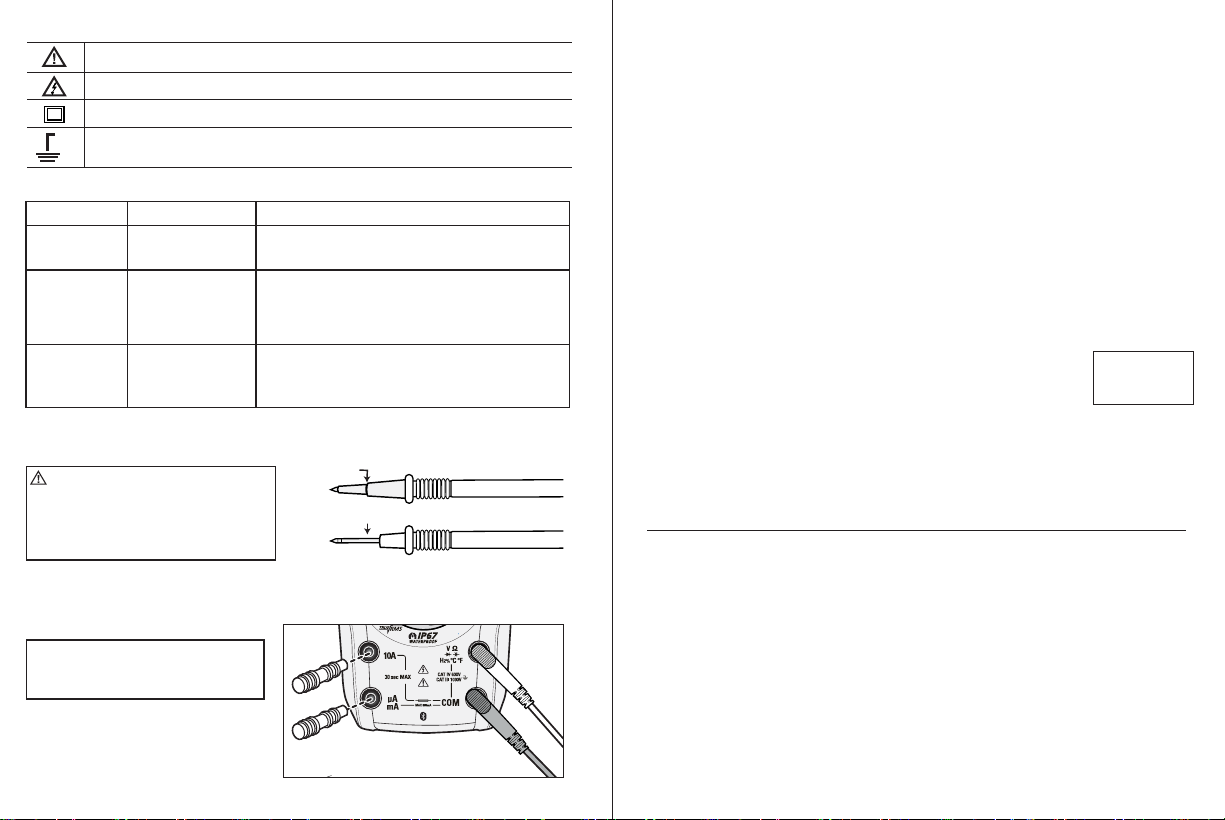

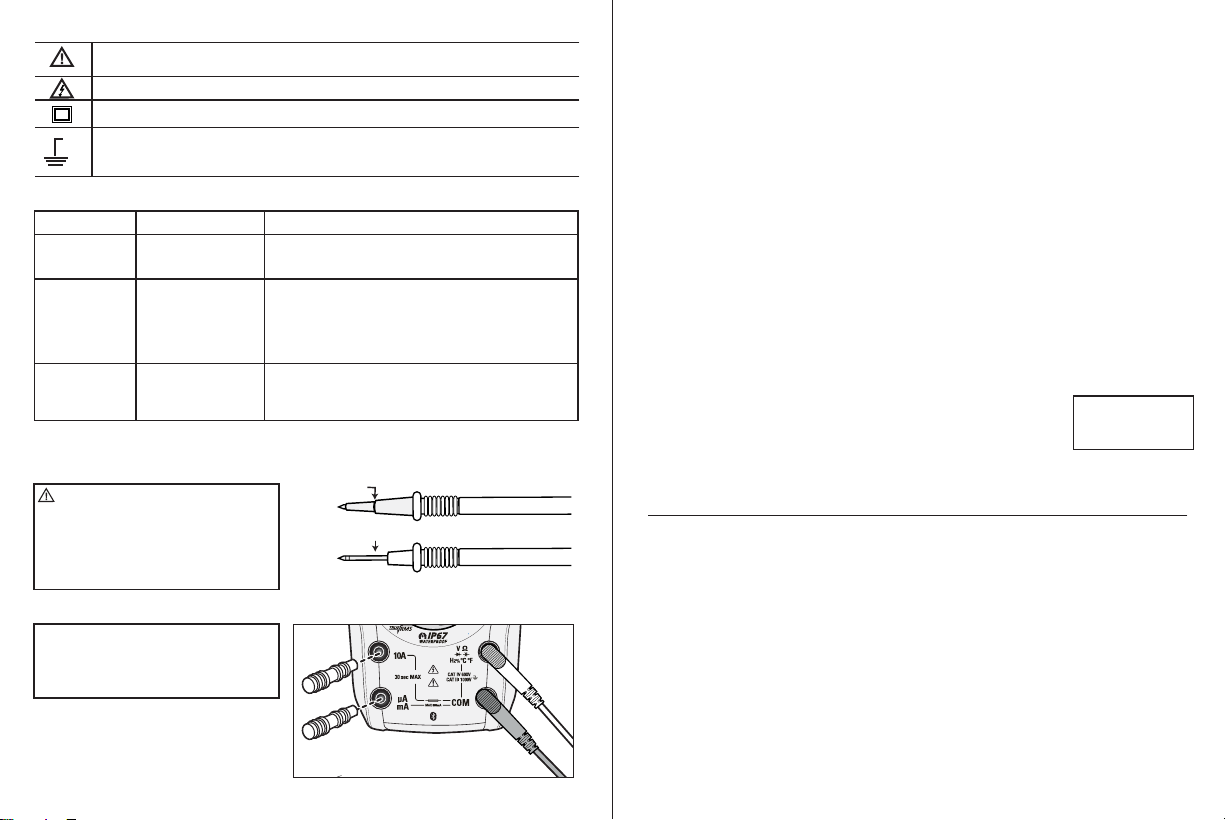

Potential danger. Indicates the user must refer to the manual for important safety information
Indicates hazardous voltages may be present
Equipment is protected by double or reinforced insulation
Indicates the terminal(s) so marked must not be connected to a circuit where the
voltage with respect to earth ground exceeds the maximum safety rating of the meter
MAX
1000V
International Safety Symbols
Brief Description Typical Applications
Category Rating
Single phase receptacles
and connected loads
Three phase circuits and
single phase lighting
circuits in commercial
buildings
Connection point to
utility power and outdoor
conductors
- Household appliances, power tools
- Outlets more than 30ft (10m) from a CAT III source
- Outlets more than 60ft (20m) from a CAT IV source
- Equipment in fixed installations such as 3-phase
motors, switchgear and distribution panels
- Lighting circuits in commercial buildings
- Feeder lines in industrial plants
- Any device or branch circuit that is close to a CAT III source
- Primary distribution panels
- Overhead or underground lines to detached buildings
- Incoming service entrance from utility
- Outdoor pumps
CAT II
CAT III
CAT IV
The measurement category (CAT) rating and voltage rating is determined by a combination of the meter, test probes and any accessories connected to
the meter and test probes. The combination rating is the LOWEST of any individual component.
Safety Category Ratings
Insulated Tip On
Insulated Tip Removed
WARNING:
Operation is limited to
CAT II applications when the insulated tips
are removed from one or both test probes.
Refer to Input Limits section in this manual
for maximum voltage ratings.
NOTE: Meter is waterproof and dust tight
with supplied plugs or test leads inserted
into input jacks.
Test Leads
IP67 Rating
CAT IV 600V
CAT III 1000V
CAT II
1000V
4
FCC Statement
Warning: Changes or modifications to this unit not expressly approved by the Southwire Company, LLC. could void the user’s
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
The device must not be co-located or operating in conjunction with any other antenna or transmitter.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
Complies with
IDA Standards
DA107392
FCC ID: 2AENI-14090T / IC: 20144-14090T
Maintenance
This Multimeter is designed to provide years of dependable service, if the following care
instructions are performed:
1. KEEP THE METER DRY. If it gets wet, wipe it off.
2. USE AND STORE THE METER IN NORMAL TEMPERATURES. Temperature extremes can
shorten the life of the electronic parts and distort or melt plastic parts.
3. HANDLE THE METER GENTLY AND CAREFULLY. Dropping it can damage the electronic
parts or the case.
4. KEEP THE METER CLEAN. Wipe the case occasionally with a damp cloth. DO NOT use
chemicals, cleaning solvents, or detergents.
5. USE ONLY FRESH BATTERIES OF THE RECOMMENDED SIZE AND TYPE. Remove old or
weak batteries so they do not leak and damage the unit.
6. IF THE METER IS TO BE STORED FOR A LONG PERIOD OF TIME, the batteries should
be removed to prevent damage to the unit.
IC Statement
This device complies with RSS247 of Industry Canada. This device complies with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation of the device.
Radiation Exposure Statement: This product complies with the Canadian portable RF exposure limit set
forth for an uncontrolled environment and is safe for its intended operation as described in this manual.
Further RF exposure reduction can be achieved if the product is kept as far as possible from the user’s body.
Déclaration de conformité d’Industrie Canada
Leprésent appareil est conforme aux CNR d'Industrie Canada applicable aux appareils radio Exempts de licence. L'exploitation est
autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement."
Déclaration d’exposition aux radiations : Ce produit est conforme aux limites d’exposition pour les appareils portables RF pour le
Canada établies pour un environnement non contrôlé. Le produit est sûr pour un fonctionnement comme décrit dans ce manuel. La
réduction aux expositions RF peut être augmentée si l’appareil peut être conservé aussi loin que possible du corps de l’utilisateur.

6
Symbols Used on LCD Display
V
A
~
-
Hz
%
Ω
F
°F
°C
n
µ
m
k
M
OL
AUTO
HOLD
LOZ
MAX/MIN/AVG
Peak
REL
Volts
Amperes
Alternating current
Direct current
Minus sign
Hertz (frequency)
Percent (duty cycle)
Ohms
Continuity
Diode test
Farads (capacitance)
Degrees Fahrenheit
Degrees Celsius
nano (10
-9
)
micro (10
-6
)
milli (10
-3
)
kilo (10
3
)
mega (10
6
)
Overload
Auto Power Off
Low battery
Autoranging
Display hold
Low Z (impedance)
Maximum/Minimum/Average
Peak hold
Relative
Bluetooth
®
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
5

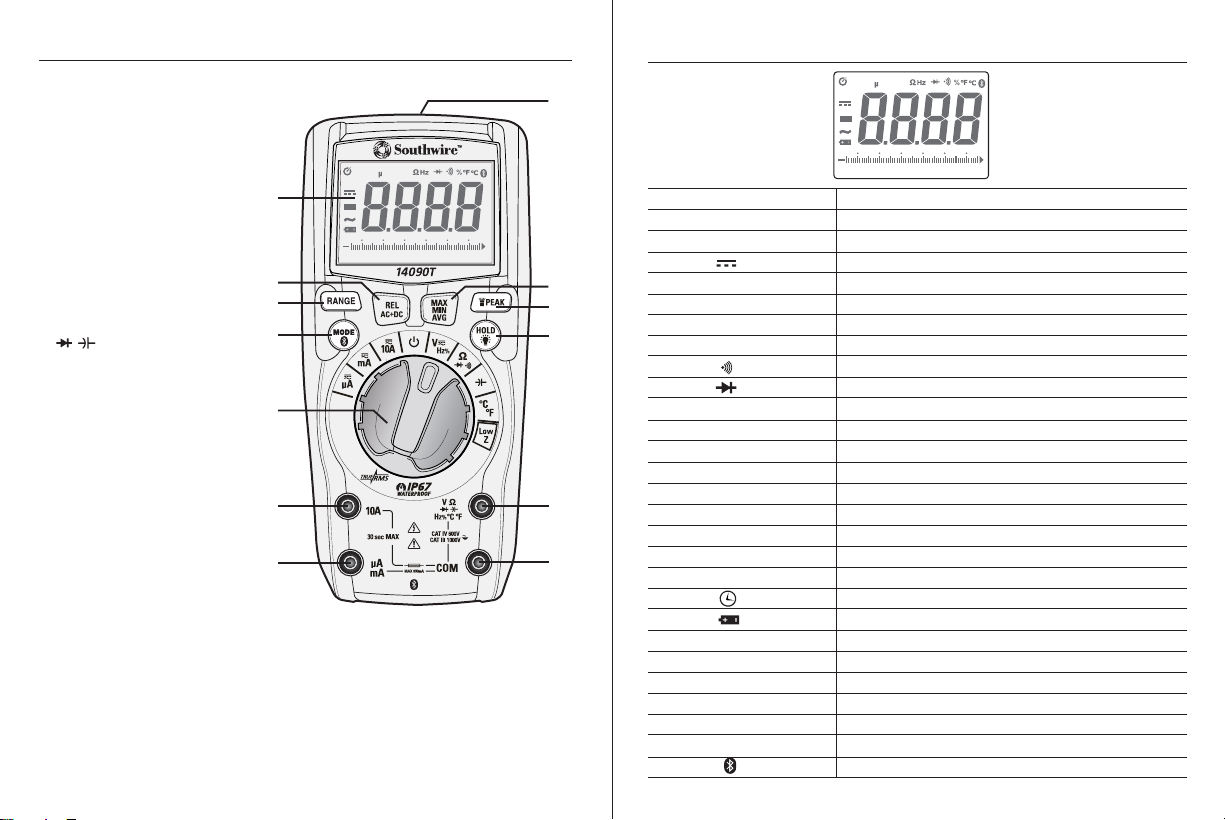

Meter Description
1.
2.
5.
6.
8.
9.
10.
12
13.
11.
7.
3.
4.
1. LCD display
2. REL/AC + DC button
3. RANGE button
4. MODE/Bluetooth®button
5. Rotary function switch
6. 10A input jack
7. µA, mA input jack
8. COM input jack
9. V/Ω/ / /Hz %/°C °F
input jack
10. HOLD/Backlight button
11. Flashlight/PEAK button
12. MAX/MIN/Average button
13. Flashlight

8
Operation cont.
REL/AC + DC button cont.
The AC + DC function measures both the AC and DC components to derive the effective
RMS (AC + DC) value. The AC + DC mode is typically used when measuring voltage on
unfiltered rectifier circuits. To activate, press and hold the REL/AC + DC button until
“AC + DC” appears on the LCD display. Press and hold the REL/AC + DC button to
exit AC + DC. The meter will return to AC voltage.
MAX/MIN/AVG Button
1. Momentarily press the MAX/MIN/AVG button to activate the MAX/MIN/Average
mode. “MAX” will appear on the LCD display and the meter will display and hold
the highest reading. The meter will update the reading when a higher “max” occurs.
2. Momentarily press the MAX/MIN/AVG button again to view the lowest reading. “MIN”
will appear on the LCD display and the meter will display and hold the lowest
reading. The meter will update the reading when a lower “min” occurs.
3. Momentarily press the MAX/MIN/AVG button once more to view the average reading.
“AVG” will appear on the LCD display and the meter will display the running average.
The meter will update the reading when the average value changes.
4. Press and hold the MAX/MIN/AVG button to end MAX/MIN/Average and return to
normal operation.
NOTE: AC + DC can only be accessed when the rotary function switch is set to voltage.
NOTE: The meter does not Autorange when the MAX/MIN/AVG mode is active. The
display will read OL if the range is exceeded. When this occurs, exit MAX/MIN/AVG
and use the RANGE button to select a higher range. MAX/MIN/AVG does not work
on Frequency, Duty Cycle or Capacitance.
HOLD/Blacklight Button
To freeze the reading on the LCD display, momentarily press the HOLD button.
The “HOLD” indicator will be displayed while the reading is being held. Momentarily
press the HOLD button again to exit HOLD and return to normal operation.
To turn the backlight on, press and hold the HOLD button until the backlight turns on.
To turn the backlight off, press and hold the HOLD button until the backlight turns off.
7
Operation
RANGE Button
The Autorange mode automatically selects the proper range for the measurement
being made and is generally the best mode for most applications. For measurement
situations requiring that a range be manually selected, perform the following:
1. Momentarily press the RANGE button. The “AUTO” indicator will no longer be
shown on the LCD display.
2. Momentarily press the RANGE button to step through the available ranges until
the desired range is selected.
3. To exit the Manual Ranging mode, press and hold the RANGE button until the
“AUTO” indicator reappears.
NOTE: The range button does not work on Frequency, Duty Cycle, Capacitance
or Temperature.
MODE/Bluetooth®Button
Momentarily press the MODE button to select AC or DC, Frequency or Duty Cycle,
Resistance, Continuity or Diode Test and °C or °F.
Bluetooth®technology allows readings to be displayed and stored on mobile devices.
To activate Bluetooth®, press and hold the MODE button until the “ ” symbol
appears on the LCD display. The Bluetooth®function should be disabled when not
connected to a mobile device in order to conserve battery power. To turn off the
Bluetooth®function, press and hold the MODE button until the “ ” symbol no
longer appears on the display.
Visit nextgenmeters.southwiretools.com for mobile app download information.
REL/AC + DC button
The RELATIVE function zeros out the reading on the display and stores it as a
reference. Subsequent readings will be displayed as the relative difference between
the actual measurement and the stored reference value. To activate, momentarily
press the REL/AC + DC button. The “REL” indicator will appear on the LCD display
along with the relative reading. Momentarily press the REL/HZ button again to
return to normal operation.
NOTE: The meter does not Autorange when the Relative mode is active. The
display will read OL if the difference exceeds the range. When this occurs, exit
REL and use the RANGE button to select a higher range. REL does not work
on Frequency, Duty Cycle, Continuity, Diode Test or Temperature.

0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
10
Operation cont.

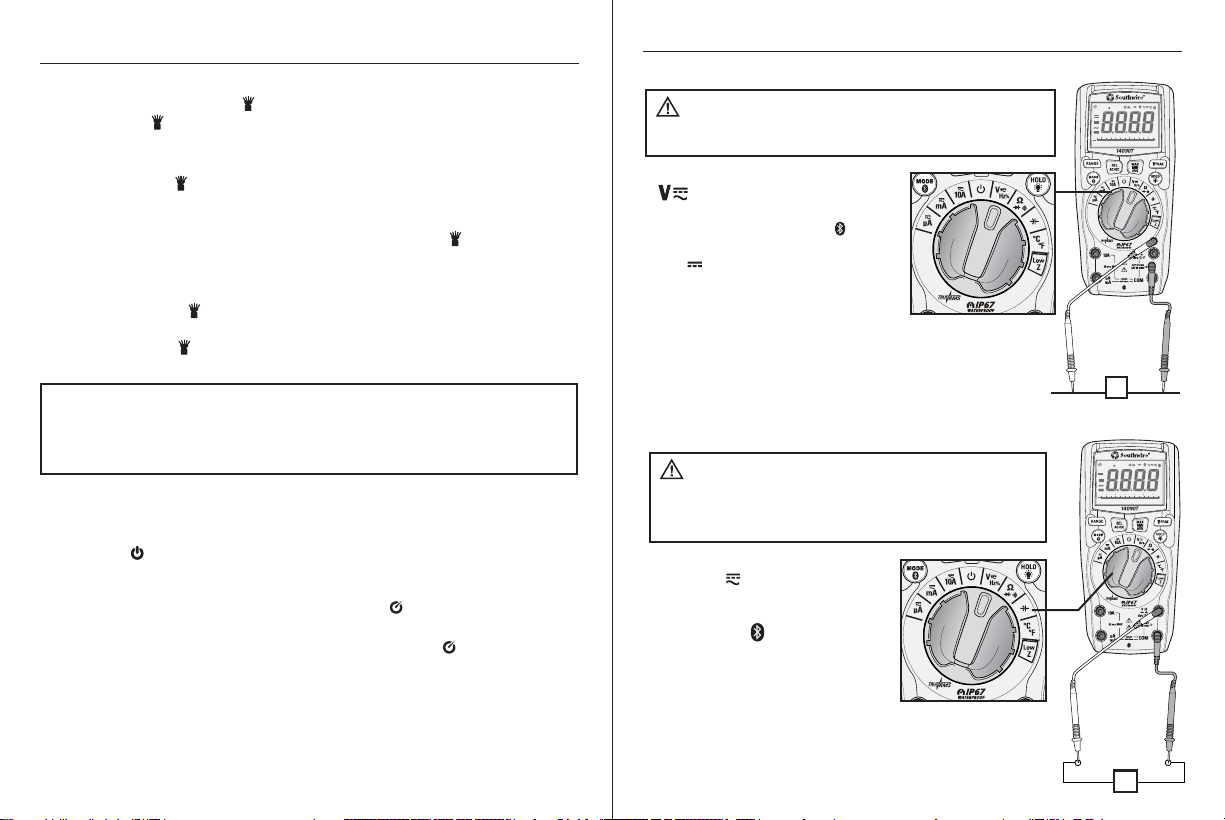

1. Set the rotary function switch to
the VHZ % position.
2. To select Frequency or % Duty
Cycle, press the MODE button
until the “Hz” or “%” symbol
appears on the LCD display.
3. Insert the black test lead into
the COM input jack and the red
test lead into the Vinput jack.
4. Touch the test lead probes to the circuit under test.
5. Read the frequency or % duty cycle on the LCD display.
Frequency and % Duty Cycle Measurements
Observe all safety precautions
when working on live voltages. Do not measure
frequency or duty cycle on circuits that exceed 600V.
WARNING:
Hz

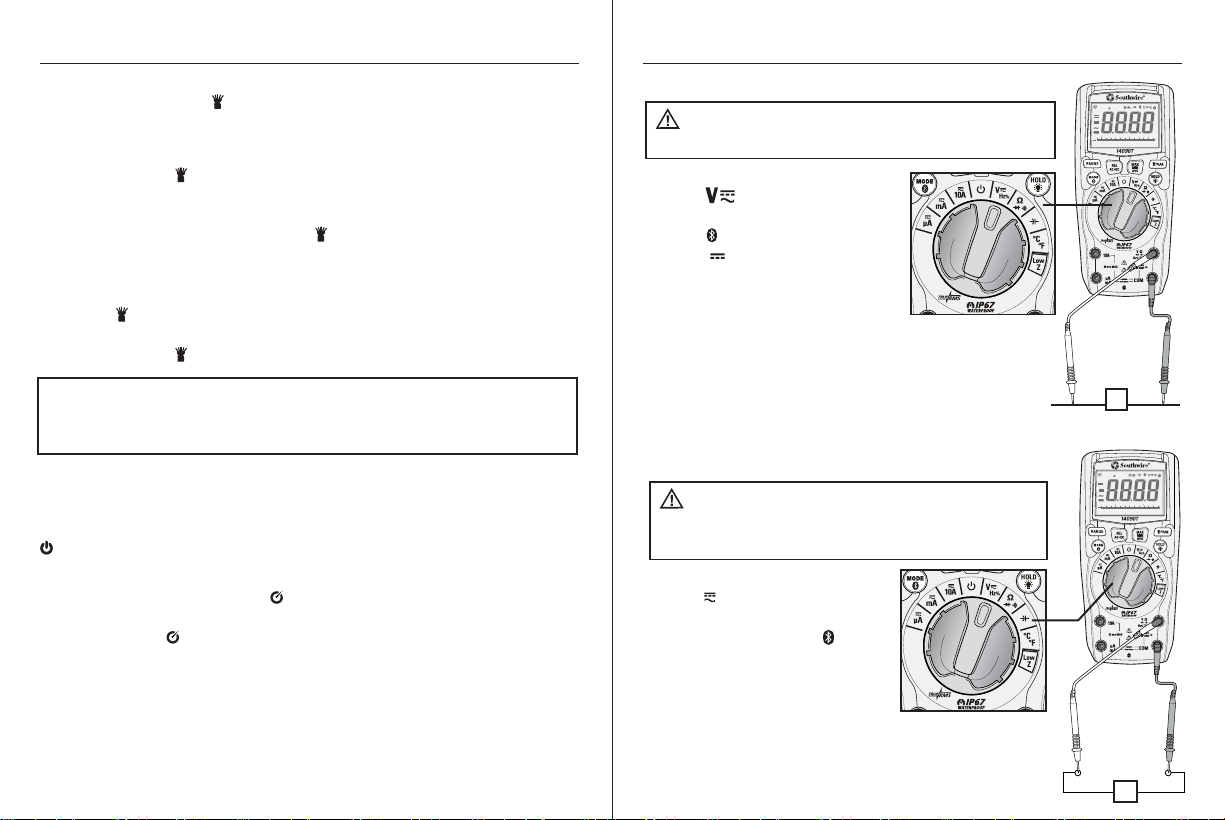

1. Set the rotary function switch
to the HZ% position.
2. To select AC or DC, press the
MODE button until the AC “~”
or DC “ ” symbol appears on
the LCD display.
3. Insert the black test lead into the
COM input jack and the red test
lead into the Vinput jack.
4. Touch the test lead probes to the circuit under test.
If measuring DC voltage, touch the red test lead to
the positive side of the circuit and the black test lead
to the negative side of the circuit.
5. Read the voltage on the LCD display.
AC/DC Voltage Measurements
V-+
Observe all safety precautions
when working on live voltages.
WARNING:
9
Operation
NOTE: The meter does not Autorange when the PEAK mode is active. The
display will read OL if the reading exceeds the range. When this occurs, exit
PEAK and use the RANGE button to select a higher range.
Flashlight/PEAK Button
Momentarily press and the PEAK button to turn the flashlight on and off.
The PEAK function is accessible when measuring AC Voltage or Current. It captures and
displays the highest positive peak and the highest negative peak of the AC waveform.
1. Press and hold the PEAK button until “Peak MAX” appears on the LCD display.
The meter will display the highest reading and will update the reading when
a higher positive peak occurs.
2. To view highest negative peak, press the PEAK button for approximately one
second. “Peak MIN” will appear on the LCD display and the meter will display
and hold the highest reading. The meter will update the reading when a higher
negative peak occurs.
3. Press the PEAK button for approximately one second to switch between Peak
MAX and Peak MIN readings.
4. Press and hold the PEAK button to exit PEAK and return to normal operation.
Auto Power Off
To conserve battery power, the meter automatically turns off after approximately
15 minutes. To disable Auto Power Off, set the rotary function switch to the Off
position. Press and hold the MODE button while setting the rotary
function switch to the desired function.
Release the MODE button when the symbol no longer appears on the LCD display.
Auto Power Off can be restored by turning the meter off. As soon as the meter is
turned back on, the symbol will reappear indicating Auto Power Off is active.

0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF M k
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
11
Operation cont.

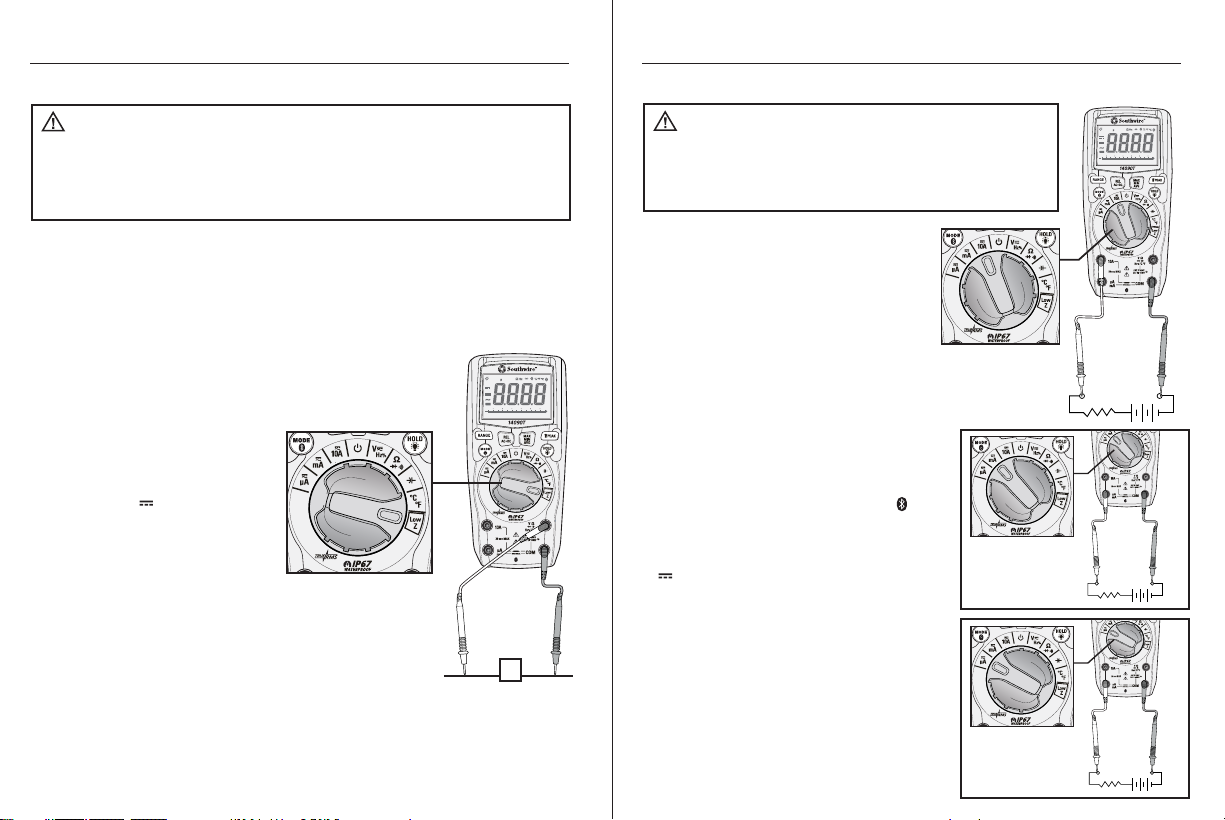

1. Set the rotary function switch to
the Low Z position.
2. Press the MODE button to
select AC or DC voltage.
The AC “~” or DC “ ” symbol
will appear on the LCD display.
3. Insert the black test lead into
the COM input jack and the red
test lead into the Vinput jack.
4. Touch the test leads to the
circuit under test. If measuring
DC voltage, touch the red test
lead to the positive side of the
circuit and the black test lead
to the negative side of the circuit.
5. Read the voltage on the LCD display.
Low Z is used to check for “ghost” voltage. Ghost voltages are present when
non-powered wires are in close proximity to powered wires. Capacitive coupling
between wires make it appear that non-powered wires are connected to a real
source of voltage. The Low Z setting places a load on the circuit, which greatly
reduces the voltage reading when connected to ghost voltage.
Low Z AC/DC Voltage
Observe all safety precautions when working on live
voltages. Do not connect to circuits that exceed 600V when the meter is set
to Low Z. Do not use Low Z when testing circuits that could be harmed by
this function’s low input impedance.
WARNING:
V
-+
-+
-+
0 10 20 30 40 50 60
LoZmV AnFMk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
12
Operation cont.
1. Insert the black test lead into the
negative COM input jack.
2. For current measurements up to 10A,
set the rotary function switch to the
10A position and insert the red test
lead into the 10A input jack.
3. For current measurements up to
600mA, set the rotary function switch
to the mA position and insert the red
test lead into the µA mA input jack.
4. For current measurements up to 6000 µA,
set the rotary function switch to the µA
position and insert the red test lead into
the µA mA input jack.
5. Press the MODE button to select AC or
DC current. The AC “~” or DC “ ”
symbol will appear on the LCD display.
6. Remove power from the circuit under test,
then open up the circuit at the point where
you wish to measure current.
7. Touch the test lead probes in series with
the circuit being measured. For DC current,
touch the red probe to the positive side of
the circuit and touch the black probe to
the negative side of the circuit.
8. Apply power to the circuit.
9. Read the current on the LCD display.
AC/DC Current Measurements
MEASUREMENTS
UP TO 10A
Observe all safety precautions when
working on live circuits. Do not measure current on circuits
that exceed 1000V. Measurements in the 10A range should
be limited to 30 seconds maximum every 15 minutes.
WARNING:
MEASUREMENTS
UP TO 600mA
0 10 20 30 40 50 60
LoZmV AnFMk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
MEASUREMENTS
UP TO 6000 µA
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC

0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
13
Operation cont.

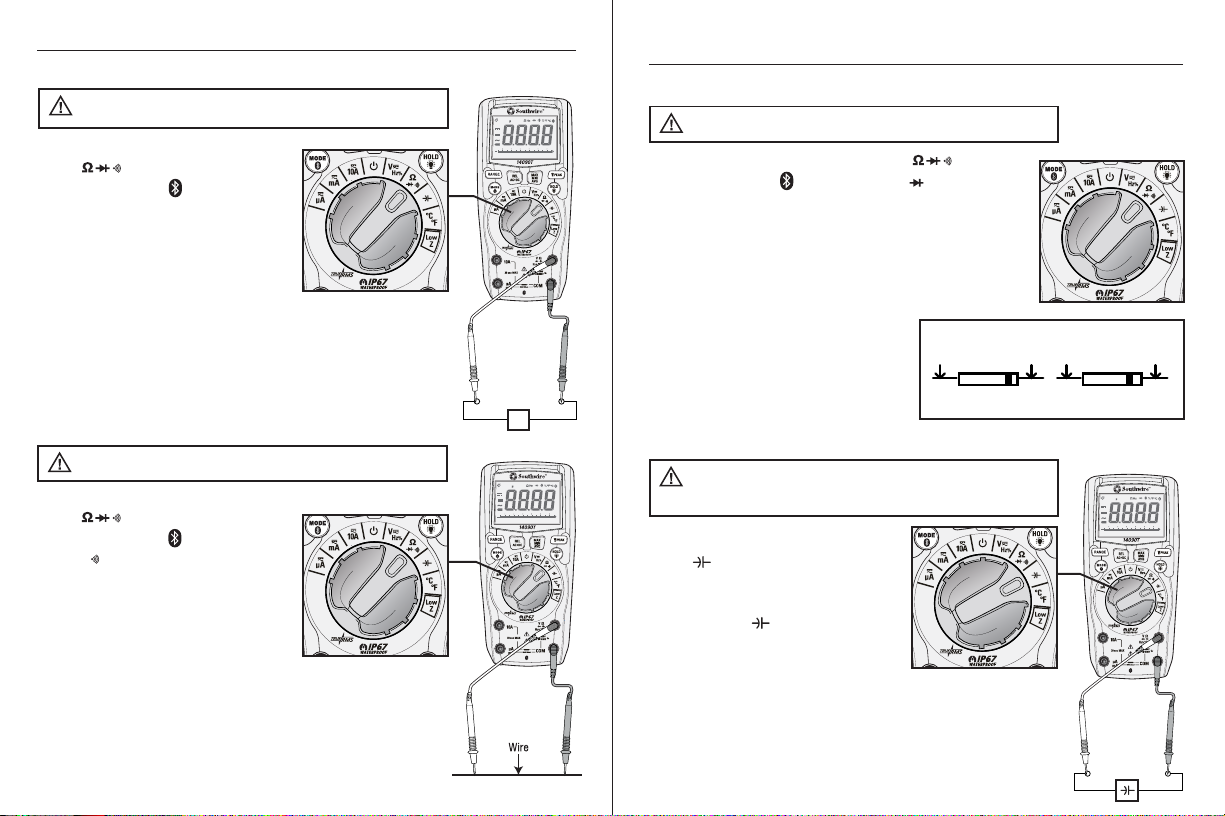

1. Set the rotary function switch to
the position.
2. Press the MODE button until
the “ ” symbol appears on the
LCD display.
3. Insert the black test lead into the
COM input jack and the red test
lead into the Ωinput jack.
4. Touch the test lead probes to the
device or wire under test.
5. A beeper will sound if the resistance is approximately
50Ω or less and the resistance value will be shown
on the LCD display.
Continuity
Never test continuity on a live circuit.
WARNING:
Ω
1. Set the rotary function switch to
the position
2. Press the MODE button until the
“Ω” symbol appears on the LCD
display.
3. Insert the black test lead into the
COM input jack and the red test
lead into the Ωinput jack.
4. Touch the test lead probes to the component
under test. If the component is installed in a circuit,
it is best to disconnect one side before testing to
eliminate interference with other devices.
5. Read the resistance in on the LCD display.
Resistance Measurements
Never test resistance on a live circuit.
WARNING:
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
14
Operation cont.
1. Set the rotary function switch to
the position
2. Insert the black test lead into the
COM input jack and the red test
lead into the input jack.
3. Touch the test lead probes to
the capacitor under test.
4. Read the capacitance value on the
LCD display. It may take up to a
minute to get a stable reading on
large capacitors.
Capacitance Measurements
Safely discharge capacitors before
taking capacitance measurements.
WARNING:
1. Set the rotary function switch to the position.
2. Press the MODE button until the “ “ symbol
appears on the LCD display.
3. Insert the black test lead into the COM input jack and
the red test lead into the Ωinput jack.
4. Touch the test lead probes to the diode under test.
5. Forward voltage will indicate
0.4 to 0.7 on the display. Reverse
voltage will indicate “OL”. Shorted
devices will indicate near 0 and
an open device will indicate “OL”
in both polarities.
Diode Test
Never test diodes in a live circuit.
WARNING:
Red Black Black Red
Probe Probe Probe Probe
Forward test Reverse test

0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
15
Operation cont.

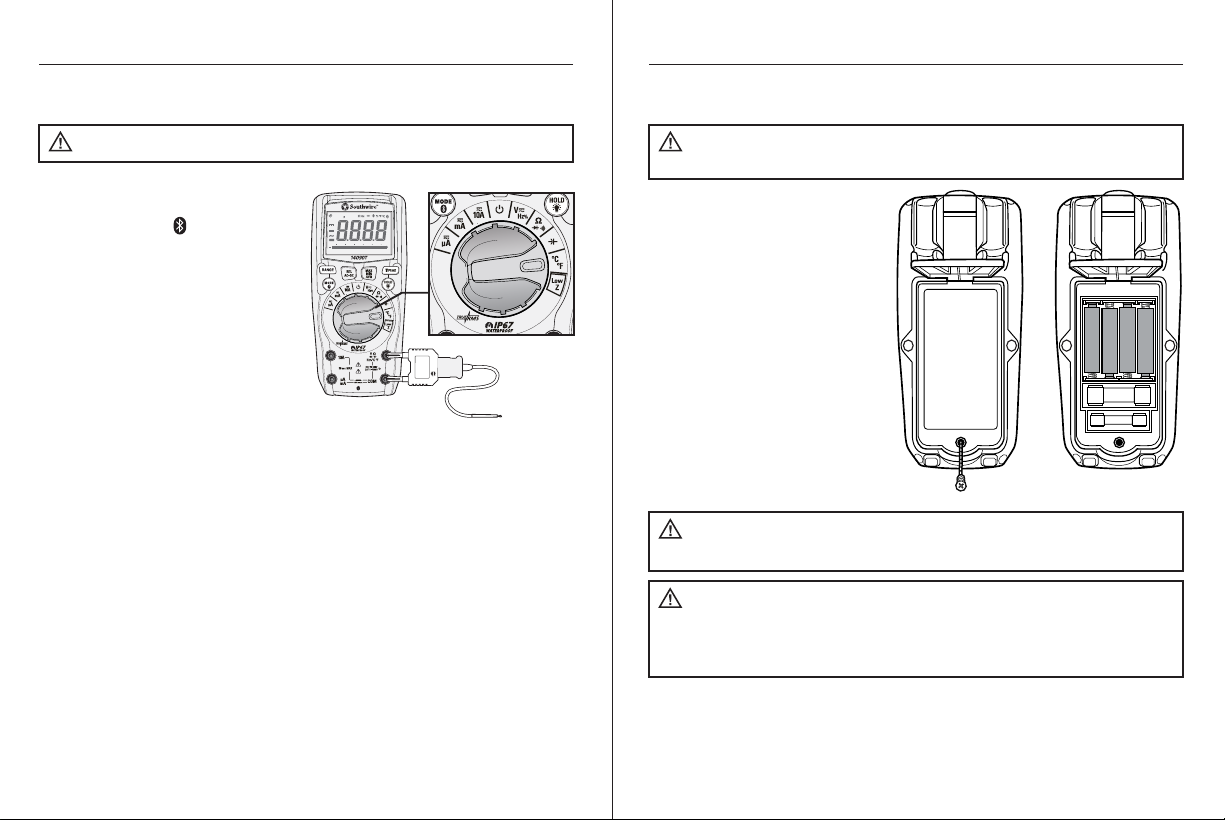

Temperature Measurements
1. Set the rotary function switch to
the °F °C position.
2. Press the MODE button to
select readings in °F or °C.
3. Connect the Temperature Probe
to the Banana Plug Adapter.
Note the – and + markings on
the adapter. Connect the adapter
to the meter, making sure the –
side goes into the COM input
jack and the + side goes into
the °C°F input jack.
4. Touch the tip of the Temperature
Probe to the object being measured.
Keep the probe touching the object
until the reading stabilizes (about
30 sec).
5. Read the temperature on the LCD display.
Do not touch the temperature probe to live circuits.
WARNINGS:
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
16
Operation cont.
To avoid electric shock, do not operate the meter
until the battery/fuse cover is securely fastened to the meter.
WARNING:
To avoid electric shock, remove the test leads from
the meter before removing the battery/fuse cover.
WARNINGS:
Battery Replacement
1. Lift up the tilt stand.
2. Loosen the Phillips
screw(s) on the battery/fuse
cover.
3. Remove the battery/fuse cover.
4. Replace the batteries with four
AAA batteries.
5. Observe polarity as shown
inside battery compartment.
6. Install the battery/fuse cover
and tighten the screw(s).
When replacing the battery or fuses, be sure to secure
the battery compartment door firmly to maintain the waterproof and dust
proof integrity of the meter. Loose or overtightened screws, or an improperly
seated o-ring may compromise the meter's water and dust ingress protection.
WARNING:

17
Operation cont.
To avoid electric shock, remove the test leads from
the meter before removing the battery/fuse cover.
WARNINGS:
Fuse Replacement
To avoid electric shock, do not operate meter until
the battery/fuse cover is securely fastened to the meter.
WARNING:
1. Lift up the tilt stand.
2. Loosen the Phillips screw(s)
on the battery/fuse cover.
3. Remove the battery/fuse cover.
4. Gently remove fuse and install
new fuse into the holder.
5. Always use a UL recognized
fuse of the proper size and
value: 800mA/1000V (6.3 x
32mm) fast blow for the
µA/mA ranges and 10A/1000V
(10 x 38mm) fast blow for the
10A range.
6. Install the battery/fuse cover
and tighten the screw(s).
When replacing the battery or fuses, be sure to secure
the battery compartment door firmly to maintain the waterproof and dust
proof integrity of the meter. Loose or overtightened screws, or an improperly
seated o-ring may compromise the meter's water and dust ingress protection.
WARNING:
18
Specifications
6.000V
60.00V
600.0V
1000V
All AC voltage ranges are specified from 5% to 100% of range
Input Protection: 1000V AC RMS or 1000V DC
Input Impedance: 10MΩ
AC voltage bandwidth: 50 to 1kHz
1mV
10mV
0.1V
1V
±(1.0% +5 digits)
±(1.2% +5 digits)
AC Voltage
Function Range Resolution Accuracy ±(% of reading + digits)
600.0mV
6.000V
60.00V
600.0V
1000V
Input Protection: 1000V AC RMS or 1000V DC
Input Impedance: 10MΩ
0.1mV
1mV
10mV
0.1V
1V
±(0.9% + 8 digits)
±(0.9% + 5 digits)
±(1.0% + 3 digits)
DC Voltage
Function Range Resolution Accuracy ±(% of reading + digits)
600.0mV
6.000V
60.00V
600.0V
Input Protection: 600V AC RMS or 600V DC
Input Impedance: Approx. 3kΩ
0.1mV
1mV
10mV
0.1V
±(3.0% + 40 digits)
Low Z
DC Voltage
Function Range Resolution Accuracy ±(% of reading + digits)
Accuracy is stated at 65°F to 83°F (18°C to 28°C), less than 70% relative humidity
6.000V
60.00V
600.0V
All AC voltage ranges are specified from 5% to 100% of range
Input Protection: 600V AC RMS or 600V DC
Input Impedance: Approx. 3kΩ
AC voltage bandwidth: 50 to 1kHz
1mV
10mV
0.1V
±(3.0% +40 digits)
Low Z
AC Voltage
Function Range Resolution Accuracy ±(% of reading + digits)

19
Specifications cont.
600.0µA
6000µA
60.00mA
600.0mA
10.00A
All AC current ranges are specified from 5% to 100% of range.
Overload Protection: µA, mA ranges: 800mA/1000V Fuse
10A range: 10A/1000V Fuse
AC current bandwidth: 50 to 400Hz
0.1µA
1µA
10µA
0.1mA
10mA
±(1.0% +3 digits)
±(2.0% +8 digits)
AC Current
Function Range Resolution Accuracy ±(% of reading + digits)
9.999Hz
99.99Hz
999.9Hz
9.999kHz
Input Protection: 600V AC RMS or 600V DC
Sensitivity: >8V RMS
0.001Hz
0.01Hz
0.1Hz
1Hz
±(1.0% +5 digits)
Frequency
Function Range Resolution Accuracy ±(% of reading + digits)
6.000V
60.00V
600.0V
1000V
All AC + DC voltage ranges are specified from 5% to 100% of range.
Input Protection: 1000V AC RMS or 1000V DC
Input Impedance: 10M
AC voltage bandwidth: 50 to 400Hz
1mV
10mV
0.1V
1V
±(2.0% + 30 digits)
±(2.0% + 5 digits)
AC+DC Voltage
Function Range Resolution Accuracy ±(% of reading + digits)
20.0% to 80.0%
Input Protection: 600V AC RMS or 600V DC
Pulse Width: 0.1 to 100mS
Frequency Range: 5Hz to 10kHz
Sensitivity: >8V RMS
0.1% ±(1.2% +2 digits)
Duty Cycle
Function Range Resolution Accuracy ±(% of reading + digits)
20
Specifications cont.
60.00nF
600.0nF
6.000µF
60.00µF
600.0µF
6000µF
Input Protection: 600V AC RMS or 600V DC
*Accuracy is not stated below 6nF
10pF
100pF
0.001µF
0.01µF
0.1µF
1µF
±(5.0% +35 digits)*
±(3.0% +5 digits)
±(5.0% +5 digits)
Capacitance
Function Range Resolution Accuracy ±(% of reading + digits)
-4°F to 1400°F
-20°C to 760°C
Input Protection: 600V AC RMS or 600V DC
0.1°F
0.1°C
±(1.5% +9ºF)
±(1.5% +5ºC)
Temperature
Function Range Resolution Accuracy ±(% of reading + digits)
600.0Ω
6.000kΩ
60.00kΩ
600.0kΩ
6.000MΩ
60.00MΩ
Input Protection: 600V AC RMS or 600V DC
0.1Ω
1Ω
10Ω
100Ω
1kΩ
10kΩ
±(1.5% +5 digits)
±(2.0% +10 digits)
Resistance
Function Range Resolution Accuracy ±(% of reading + digits)
600.0µA
6000µA
60.00mA
600.0mA
10.00A
Overload Protection: µA, mA ranges: 800mA/1000V Fuse
10A range: 10A/1000V Fuse
0.1µA
1µA
10µA
0.1mA
10mA
±(1.0% +3 digits)
±(1.5% +3 digits)
DC Current
Function Range Resolution Accuracy ±(% of reading + digits)

LIMITED WARRANTY AND LIMITATION OF LIABILITY ON
SOUTHWIRE METERS & TESTERS
Southwire Company, LLC warrants this product to be free from defects in
material and workmanship for two years from the date of purchase. This
warranty does not cover fuses, disposable batteries, or damage arising from
an accident, neglect, misapplication, contamination, modification, improper
maintenance or repair, operation outside of specifications, or abnormal
handling of the product.
Southwire’s sole liability, and the purchaser’s
exclusive remedy, for any breach of this warranty is expressly limited to
Southwire’s repair or replacement of the product. Whether Southwire repairs
or replaces the product will be a determination that Southwire makes at its
sole discretion.
SOUTHWIRE MAKES NO WARRANTY THAT THE PRODUCT WILL
BE MERCHANTABLE OR FIT FOR ANY PARTICULAR PURPOSE.
SOUTHWIRE MAKES NO OTHER WARRANTY, EXPRESSED OR
IMPLIED, OTHER THAN THE WARRANTY SPECIFICALLY SET FORTH
HEREIN.
SOUTHWIRE WILL NOT BE LIABLE FOR ANY INCIDENTAL,
CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES FOR
ANY BREACH OF THIS WARRANTY.
This warranty is void if this product is used for rental purposes. No product
reseller is authorized to extend any other warranty on Southwire’s behalf
relating to this product, and no such reseller warranty will be binding on
Southwire. If you have a warranty claim, or if the product needs to be
serviced during or after the warranty period set forth above, please contact
the Customer Service Department at 855-SWTOOLS (855-798-6657).
The sender is responsible for all shipping, freight, insurance, and packaging
costs associated with sending a product to Southwire. Southwire will not be
responsible for lost or damaged products returned pursuant to this warranty.
All products returned to Southwire under this warranty should be mailed to:
Southwire Company, LLC
Attention: Tool Warranty Return
840 Old Bremen Road
Carrollton, GA 30117
21
REGISTER YOUR PRODUCT
Register your product purchase at www.southwiretools.com. At Southwire,
we are dedicated to providing you with the best customer experience. By
following a few quick steps to register, you can experience quicker service,
more efficient support, and receive information on our future products. Simply
provide your model number, serial number, and just a few pieces of
information about yourself – it is that quick and easy.
20

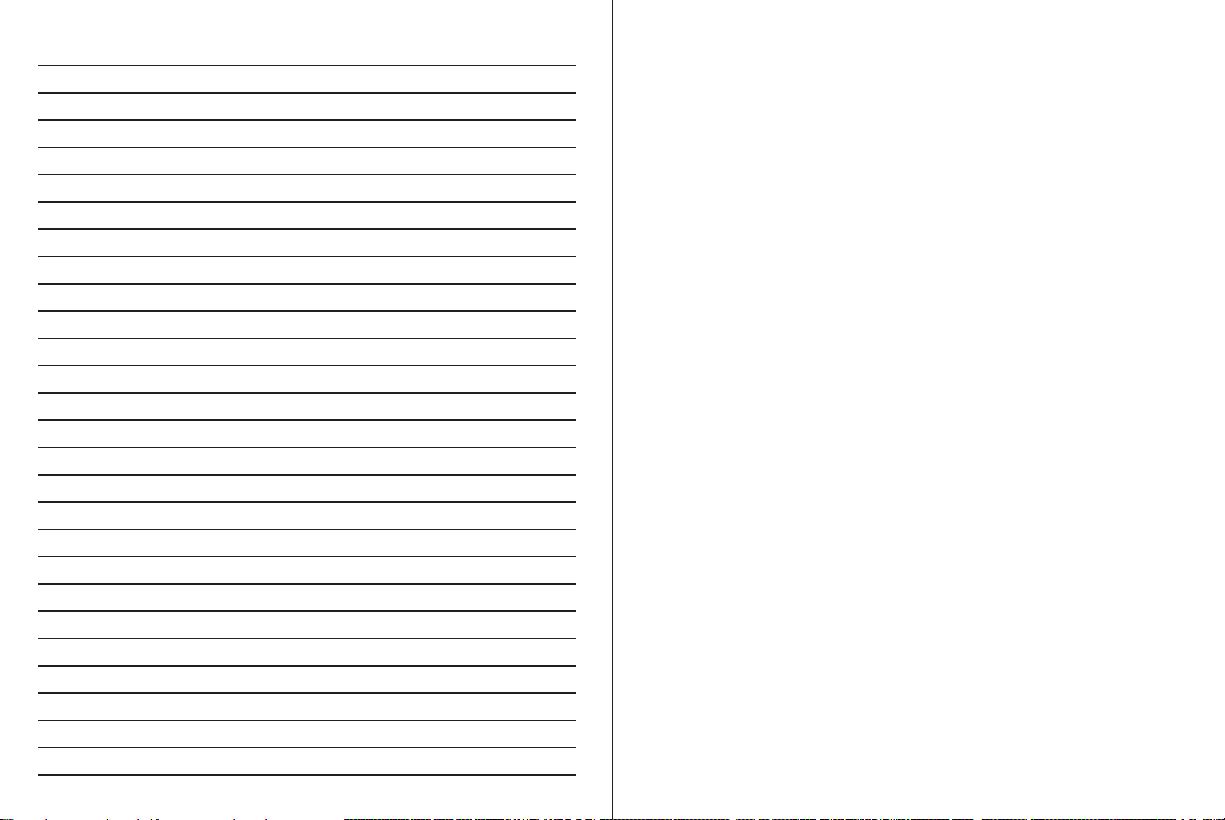

Notes

Introduction
1
Le multimètre Southwire 14090T transmet les données sans fil à l’application
mobile MAppMC par BluetoothMD, ce qui permet d’afficher, d’enregistrer,
d’organiser et de partager des événements et de prendre des mesures à bonne
distance. Visitez le site nextgenmeters.southwiretools.com pour de plus amples
renseignements sur le téléchargement de l’application mobile. Les fonctions du
multimètre incluent la mesure d’intensités et de tensions CA/CC, la mesure de
résistances, la vérification de la continuité, la mesure de capacités, la mesure de
fréquences, la mesure du rapport cyclique, la mesure de températures et le test
de diodes. Les mesures efficaces vraies (RMS) assurent des lectures précises en
courant alternatif et le mode de basse impédance élimine les lectures erronées
causées par des tensions fantômes. Le multimètre 14090T comprend également
une lampe de poche à DEL intégrée. Ce multimètre a été entièrement testé et
étalonné et est conçu pour fonctionner pendant des années de manière fiable
s’il est utilisé correctement.
AVERTISSEMENTS
• Il est important de lire, de comprendre et de respecter les règles de sécurité et
les instructions d’utilisation avant d’utiliser cet appareil.
• Les caractéristiques de sécurité de l’appareil ne peuvent pas protéger
l’utilisateur si l’appareil n’est pas utilisé conformément aux instructions du
fabricant.
• Veillez à ce que les sondes soient bien insérées dans les connecteurs du
multimètre et n’approchez pas vos doigts des pointes métalliques des sondes
lors de la prise de mesures.
• Avant de changer de fonction à l’aide du sélecteur, déconnectez les sondes du
circuit testé.
• N’utilisez que des sondes homologuées UL dotées de la cote de sécurité
appropriée.
• Respectez tous les codes de sécurité en vigueur. Utilisez un équipement de
protection individuelle approuvé lorsque vous travaillez à proximité de circuits
électriques sous tension. Cela vaut particulièrement pour le risque de coup
d’arc.
• Prenez les mesures appropriées sur les circuits sous tension. Les tensions
supérieures à 30 VCA RMS ou à 60 VCC et les crêtes supérieures à 42 VCA
posent un risque d’électrocution.
• N’utilisez pas un appareil dont les fils ou le boîtier semblent endommagés.
• Vérifiez le fonctionnement du multimètre au préalable en mesurant une tension
connue.
• N’utilisez pas le multimètre dans un endroit humide ou mouillé, ni pendant un
orage.
• N’utilisez pas l’appareil en présence de vapeurs, de poussières ou de gaz explosifs.
• N’utilisez pas le multimètre s’il ne fonctionne pas normalement. Sa protection
peut être compromise.
• N’utilisez pas le multimètre lorsque l’avertissement de pile faible est allumé.
Remplacez les piles immédiatement. 2
Limites nominales d’entrée
Fonction Entrée maximum
Tension CA ou CC
Basse impédance
Courant CA ou CC en µA/mA
Courant CA ou CC de 10 A
Mesure de résistance, test de continuité, test de
diode, mesure de capacité, mesure de fréquence,
rapport cyclique
Température
1000 VCA RMS/1000 VCC
600 VCA RMS/600 VCC
Fusible à action rapide de 800 mA 1000 V
Fusible à action rapide de 10 A 1000 V
(max. de 30 secondes toutes les 15
minutes dans la plage 10 A)
600 VCA RMS/600 VCC
600 VCA RMS/600 VCC
Spécifications générales
Isolation Isolation double de classe 2
Boîtier Surmoulé, indice IP67 (imperméable à l’eau et à la poussière avec des
bouchons ou des sondes insérés dans les connecteurs d’entrée)
Test de diode Courant de test de 1,5 mA max., tension en circuit ouvert de 3 V type
Test de continuité Signal sonore si la résistance est d’environ 50 Ωou moins
« » s’affiche
Indication de pile faible
Écran Écran LCD de 6000 points
Indication de dépassement de la plage « OL » s’affiche
Polarité Le symbole Moins « - » s’affiche en cas de polarité négative
Cadence de mesurage 3 lectures par seconde (nominal)
Extinction automatique Après environ 15 minutes d’inactivité
Impédance d’entrée 10 MΩsous une tension CA/CC
Réponse en mode CA Valeur efficace vraie (RMS)
Basse impédance Impédance d’entrée de 3 kΩenv.
Bande passante en mode CA De 50 Hz à 1 kHz
Piles Quatre piles AAA de 1,5 V
Fusibles Un fusible à action rapide de
800 mA/1000 V (6,3 x 32 mm)
Environnement opérationnel 0 °C à 40 °C (32 °F à 104 °F) à < 70 % d’humidité relative
Environnement de stockage -10 °C à 60 °C (-4 °F à 140 °F) à < 80 % d’humidité relative
Altitude de fonctionnement 2000 mètres maximum
Dimensions et poids 170 x 75 x 48 mm/386 g (6,7 po x 3,0 po x 1,9 po/0,85 lb)
Sécurité Est conforme à la norme UL 61010-1 v. 3 pour les mesures de
catégorie IV 600 V et de catégorie III 1000 V, Pollution de degré 2

4
FCC ID: 2AENI-14090T / IC: 20144-14090T
Déclaration de conformité FCC
Avertissement: Les changements ou modifications non expressément approuvés par Southwire Company, LLC pourraient
entraîner la perte du droit d’exploitation de l’équipement par l’utilisateur.
REMARQUE: Cet équipement a été testé et trouvé conforme aux limites pour un appareil numérique de classe B, conformément à
la section 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences
nuisibles dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux
instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement
provoque effectivement des interférences nuisibles à la réception de la radio ou de la télévision, ce qu’on peut déterminer en
éteignant et rallumant l’équipement, l’utilisateur est invité à essayer de corriger l’interférence par une ou plusieurs des mesures
suivantes:
• Réorientez ou changez l’antenne de réception de place.
• Éloignez l’équipement et le récepteur l’un de l’autre.
• Connectez l’appareil dans une prise murale ou un circuit électrique différent de celui utilisé par le récepteur.
• Consultez le fournisseur ou un technicien en électronique expérimenté.
L’appareil ne doit pas être placé à proximité de toute autre antenne ou de tout autre transmetteur, ni fonctionner en conjonction
avec un tel dispositif.
Cet appareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux conditions suivantes:
(1) cet appareil ne peut pas provoquer d’interférences et
(2) cet appareil doit accepter toute interférence, y compris les interférences susceptibles d’en compromettre le fonctionnement.
Déclaration de conformité d’Industrie Canada
Leprésent appareil est conforme aux CNR d'Industrie Canada applicable aux appareils radio Exempts
de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas
produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique
subi, meme si le brouillage est susceptible d'en compromettre le fonctionnement."
Déclaration d’exposition aux radiations : Ce produit est conforme aux limites d’exposition pour les
appareils portables RF pour le Canada établies pour un environnement non contrôlé. Le produit est
sûr pour un fonctionnement comme décrit dans ce manuel. La réduction aux expositions RF peut
être augmentée si l’appareil peut être conservé aussi loin que possible du corps de l’utilisateur.
Conforme aux
normes
DA107392 de l’IDA
Entretien
Pour conserver l’appareil en bon état pendant des années, il est important de
respecter les précautions suivantes :
1. TENEZ L’APPAREIL AU SEC. S’il est mouillé accidentellement, essuyez-le immédiatement.
2. UTILISEZ ET RANGEZ L’APPAREIL À DES TEMPÉRATURES NORMALES. Les températures
extrêmes peuvent réduire la durée de vie de certains composants électroniques; les pièces
en plastique peuvent aussi se déformer ou même fondre.
3. MANIPULEZ L’APPAREIL AVEC DOUCEUR ET AVEC SOIN. Les chutes et les chocs peuvent
endommager l’électronique ou le boîtier.
4. GARDEZ L’APPAREIL BIEN PROPRE. Essuyez le boîtier de temps à autre avec un chiffon humide.
N’employez PAS de produits chimiques, de solvants de nettoyage ou de détergents.
5. UTILISEZ UNIQUEMENT DES PILES NEUVES DU TYPE RECOMMANDÉ. Retirez les vieilles piles
ou les piles vides avant qu’elles ne commencent à couler.
6. AVANT DE RANGER L’APPAREIL POUR UNE PÉRIODE PROLONGÉE, retirez les piles pour éviter
d’éventuels dommages.
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
3
CAT IV 600V
CAT III 1000V
CAT II
1000V
Danger potentiel. Indique que l’utilisateur doit consulter le manuel pour de plus amples
renseignements relatifs à la sécurité.
Indique la présence possible de tensions dangereuses.
L’équipement est protégé par une isolation double ou renforcée.
Indique que la borne correspondante ne doit pas être connectée à un circuit dont la tension
par rapport à la mise à la terre dépasse la cote de sécurité maximale du multimètre.
MAX
1000V
Symboles internationaux de sécurité
REMARQUE : Le multimètre est imperméable
à l’eau et à la poussière avec des bouchons
ou des sondes insérés dans les
connecteurs d’entrée.
Indice IP67
Embout isolé
placé
Embout isolé
retiré
AVERTISSEMENT :
L’opération est
limitée aux applications de CAT II lorsque les
embouts isolés sont retirés de l’une des deux
sondes de test, ou des deux. Consultez la
section Limites nominales d’entrée du présent
manuel pour connaître les tensions nominales.
Sondes
CAT IV 600V
CAT III 1000V
CAT II
1000V
Brève description Applications types
Catégorie
Prises monophasées et
charges connectées
Circuits triphasés et
circuits d’éclairage
monophasés dans les
bâtiments commerciaux
Point de connexion au
réseau électrique et aux
conducteurs extérieurs
- Appareils électroménagers, outils électriques
- Prises situées à plus de 10 m (30 pi) d’une source de CAT III
- Prises situées à plus de 20 m (60 pi) d’une source de CAT IV
- Équipement dans des installations fixes, comme des moteurs triphasés,
des appareillages de connexion et des panneaux de distribution
- Circuit d’éclairage dans des bâtiments commerciaux
- Lignes d’alimentation dans des installations industrielles
- Tout appareil ou circuit de dérivation qui se trouve à proximité d’une
source de CAT III
- Panneaux de distribution primaire
- Lignes aériennes ou souterraines aux bâtiments isolés
- Entrée de service du réseau électrique
- Pompes extérieures
CAT II
CAT III
CAT IV
La valeur de la catégorie (CAT) de mesure et la tension nominale sont déterminées en prenant en compte le multimètre, les sondes et tous les
accessoires connectés au multimètre et aux sondes. La valeur combinée correspond à la valeur la plus basse parmi tous les composants individuels.
Cotes des catégories de sécurité

6
Symboles utilisés sur l’écran LCD
V
A
~
-
Hz
%
Ω
F
°F
°C
n
µ
m
k
M
OL
AUTO
HOLD
LOZ
MAX/MIN/AVG
Peak
REL
Volts
Ampères
Courant alternatif
Courant continu
Signe moins
Hertz (fréquence)
Pour cent (rapport cyclique)
Ohms
Continuité
Test de diode
Farads (condensateur)
Degrés Fahrenheit
Degrés Celsius
nano (10-9)
micro (10-6)
milli (10-3)
kilo (103)
mega (106)
Surcharge
Extinction automatique
Pile faible
Sélection automatique de calibre
Maintien de l’affichage
Basse impédance
Valeur maximum/minimum/moyenne
Valeur de crête mémorisée
Relative
Bluetooth
MD
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
5
Description du multimètre
1.
2.
5.
6.
8.
9.
10.
12
13.
11.
7.
3.
4.
1. Écran LCD
2. Bouton REL/AC+DC
3. Bouton RANGE
4. Bouton MODE/BluetoothMD
5. Sélecteur rotatif
6. Connecteur d’entrée de 10 A
7. Connecteur d’entrée en µA/mA
8. Connecteur d’entrée COM
9. Connecteur d’entrée V/Ω/
/ /Hz %/°C °F
10. Bouton HOLD/de
rétroéclairage
11. Bouton de la lampe de
poche/PEAK
12. Bouton MAX/MIN/AVG
(moyenne)
13. Lampe de poche

7
Fonctionnement
Bouton MODE/BluetoothMD
Appuyez brièvement sur le bouton MODE pour sélectionner le mode CA ou CC (AC ou
DC), la fréquence ou le rapport cyclique, la résistance, la vérification de la continuité, le
test de diode ou la température en °C ou en °F.
La technologie BluetoothMD permet d’afficher et stocker les lectures sur un périphérique mobile.
Pour activer la connexion BluetoothMD, maintenez le bouton MODE enfoncé jusqu’à ce que
le symbole « » s’affiche sur l’écran LCD. Pour conserver les piles, désactivez la fonction
BluetoothMD lorsque le multimètre n’est pas connecté à un périphérique mobile. Pour
désactiver la fonction BluetoothMD, maintenez le bouton MODE enfoncé jusqu’à ce que le
symbole « » disparaisse de l’écran LCD.
Visitez le site nextgenmeters.southwiretools.com pour de plus amples renseignements
sur le téléchargement de l’application mobile.
Bouton REL/AC+DC
La fonction RELATIVE remet la lecture à l’écran à zéro et stocke cette valeur sous forme
de référence. Les lectures suivantes sont alors la différence relative entre la mesure réelle
et la valeur de référence stockée en mémoire. Pour activer la fonction, appuyez sur le
bouton REL/AC+DC. L’indicateur « REL » s’affiche alors sur l’écran LCD aux côtés de la
valeur relative. Appuyez à nouveau brièvement sur le bouton REL/Hz pour revenir au
fonctionnement normal.
REMARQUE : Le multimètre ne sélectionne pas automatiquement la plage de mesure
quand la fonction RELATIVE est activée. L’écran affiche OL si la plage de mesure n’est pas
suffisamment élevée. Dans ce cas, quittez le mode REL et utilisez le bouton RANGE pour
sélectionner une plage supérieure. La fonction REL ne fonctionne pas pour les mesures
de fréquence, de rapport cyclique, de continuité, de test de diode ou de température.
Bouton RANGE
Le mode de sélection automatique de la plage sélectionne la plage la mieux adaptée
à la mesure effectuée et il s’agit généralement du meilleur mode pour la plupart des
applications. Pour les cas où la page de mesure doit être sélectionnée manuellement,
procédez comme suit :
1. Appuyez brièvement sur le bouton RANGE. L’indicateur « AUTO » disparaît de l’écran LCD.
2. Appuyez brièvement sur le bouton RANGE pour faire défiler les plages disponibles
jusqu’à trouver la plage désirée.
3. Pour quitter le mode de sélection manuelle de la plage, maintenez le bouton
RANGE enfoncé jusqu’à ce que l’indicateur « AUTO » réapparaisse.
REMARQUE : Le bouton RANGE ne fonctionne pas pour les mesures de fréquence,
de rapport cyclique, de capacité ou de température.
8
Fonctionnement, suite
Bouton REL/AC+DC, suite
La fonction AC+DC mesure les composantes CA et CC pour dériver la valeur efficace réelle (CA +
CC) du signal. Le mode AC+DC est généralement utilisé pour mesurer la tension sur un redresseur
non filtré. Pour l’activer, maintenez le bouton REL/AC+DC enfoncé jusqu’à ce que l’indicateur
« AC+DC » s’affiche sur l’écran LCD. Maintenez le bouton REL/AC+DC enfoncé pour quitter le
mode AC+DC. Le multimètre sera de retour en mode de mesure de tension CA.
REMARQUE : Le mode AC+DC n’est accessible que lorsque le sélecteur rotatif est
tourné sur la position de mesure de tension.
Bouton MAX/MIN/AVG
1. Appuyez brièvement sur le bouton MAX/MIN/AVG pour activer le mode de mémorisation
de la valeur maximale/minimale/moyenne. L’indicateur « MAX » s’affiche alors sur l’écran
LCD aux côtés de la valeur la plus élevée. Le multimètre actualise la valeur dès qu’une
mesure supérieure est détectée.
2. Appuyez à nouveau brièvement sur le bouton MAX/MIN/AVG pour afficher la valeur la plus
basse. L’indicateur « MIN » s’affiche alors sur l’écran LCD aux côtés de la valeur la plus
basse. Le multimètre actualise la valeur dès qu’une mesure inférieure est détectée.
3. Appuyez à nouveau brièvement sur le bouton MAX/MIN/AVG pour afficher la valeur
moyenne. L’indicateur « AVG » s’affiche alors sur l’écran LCD aux côtés de la valeur
moyenne actuelle. Le multimètre actualise la valeur lorsque la valeur moyenne change.
4. Maintenez le bouton MAX/MIN/AVG enfoncé pour désactiver le mode de mémorisation
de la valeur maximale/minimale/moyenne et revenir au fonctionnement normal.
REMARQUE : Le multimètre ne sélectionne pas automatiquement la plage de mesure
quand le mode de mémorisation de la valeur maximale/minimale/moyenne est activé.
L’écran affiche OL si la plage de mesure n’est pas suffisamment élevée. Dans ce cas,
quittez le mode de mémorisation de la valeur maximale/minimale/moyenne et utilisez le
bouton RANGE pour sélectionner une plage supérieure. Le mode MAX/MIN/AVG ne
fonctionne pas dans les modes de mesure de fréquence, de rapport cyclique et de capacité.
Bouton HOLD/de rétroéclairage
Pour figer la lecture à l’écran, appuyez brièvement sur le bouton HOLD .
L’indicateur « HOLD » s’affiche pendant que la lecture est gelée à l’écran. Appuyez à
nouveau brièvement sur le bouton HOLD pour revenir au fonctionnement normal.
Appuyez sur le bouton HOLD jusqu’à activer le rétroéclairage.
Appuyez sur le bouton HOLD jusqu’à éteindre le rétroéclairage.

1. Tournez le sélecteur rotatif à la position
HZ%.
2. Pour sélectionner le mode CA ou CC,
appuyez sur le bouton MODE
jusqu’à ce que le symbole CA « ~» ou
CC « » s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur
d’entrée V.
4. Placez les pointes des sondes sur le circuit à tester. Pour
mesurer une tension CC, placez la sonde rouge sur le côté
positif du circuit et la sonde noire sur le côté négatif du circuit.
5. Lisez la mesure de tension sur l’écran LCD.
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
10
Fonctionnement, suite
Hz
Mesures de tension CA/CC
V-+
Observez toutes les
précautions de sécurité lorsque vous faites des mesures sur
des circuits sous tension.
AVERTISSEMENT :
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
1. Tournez le sélecteur rotatif à la
position V Hz%.
2. Pour sélectionner la fréquence ou le
rapport cyclique en %, enfoncez le
bouton MODE jusqu’à ce que le
symbole « Hz » ou « %» s’affiche sur
l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur d’entrée V.
4. Placez les pointes des sondes sur le circuit à tester.
5. Lisez la mesure de fréquence ou de rapport cyclique
en % sur l’écran LCD.
Mesures de fréquence et de rapport cyclique en %
Observez toutes les
précautions de sécurité lorsque vous faites des mesures sur des
circuits sous tension. Ne mesurez pas de fréquences ou des
rapports cycliques sur des circuits dont la tension dépasse 600 V.
AVERTISSEMENT :
9
Fonctionnement
Extinction automatique
Pour économiser les piles, le multimètre s’éteint automatiquement après environ
15 minutes. Pour désactiver l’extinction automatique, tournez le sélecteur rotatif à
la position Off . Appuyez sur le bouton MODE en le tenant enfoncé tout en
tournant le sélecteur rotatif à la fonction désirée.
Enfoncez le bouton MODE jusqu’à ce que le symbole « » disparaisse de
l’écran LCD. Éteignez le multimètre pour restaurer la fonction d’extinction
automatique. Dès que vous rallumez le multimètre, le symbole réapparaît
pour indiquer que la fonction d’extinction automatique est active.
Bouton de la lampe de poche/PEAK
Appuyez brièvement sur le bouton PEAK pour allumer ou éteindre la lampe de
poche. La fonction PEAK est accessible lorsque vous mesurez un tension ou un courant CA.
Elle mesure et affiche la crête positive la plus élevée et la crête négative la plus basse de
l’onde alternative.
1. Maintenez le bouton PEAK enfoncé jusqu’à ce que l’indication « Peak MAX »
s’affiche sur l’écran LCD. Le multimètre affiche la lecture la plus élevée et actualise
l’affichage s’il détecte une crête positive plus élevée.
2. Pour afficher la crête négative la plus basse, appuyez sur le bouton PEAK
pendant environ une seconde. L’indicateur « Peak MIN » s’affiche alors sur l’écran LCD aux
côtés de la valeur négative la plus basse. Le multimètre actualise la valeur dès qu’une
mesure négative plus basse est détectée.
3. Appuyez sur le bouton PEAK pendant environ une seconde pour basculer entre
les lectures de crête MAX et MIN.
4. Maintenez le bouton PEAK enfoncé pour désactiver le mode de mémorisation
des crêtes et revenir au fonctionnement normal.
REMARQUE : Le multimètre ne sélectionne pas automatiquement la plage de
mesure quand la fonction PEAK est activée. L’écran affiche OL si la plage de
mesure n’est pas suffisamment élevée. Dans ce cas, quittez le mode PEAK et
utilisez le bouton RANGE pour sélectionner une plage supérieure.

0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF M k
AUTO HOLD REL PEAKMAX MIN AVG
AC+DC
11
V
-+
-+
-+
0 10 20 30 40 50 60
LoZmV AnFMk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
12
MESURES
JUSQU’À 10 A
MESURES
JUSQU’À 600 mA
0 10 20 30 40 50 60
LoZmV AnFMk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
MESURES
JUSQU’À 6000 µA
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
Fonctionnement, suite
1. Tournez le sélecteur rotatif à la
position Low Z.
2. Appuyez sur le bouton MODE
pour sélectionner le mode de
mesure en courant alternatif (AC)
ou continu (DC). Le symbole CA
« ~» ou CC « »
apparaît sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et
insérez la sonde rouge dans le
connecteur d’entrée V.
4. Placez les pointes des sondes sur
le circuit à tester. Pour mesurer
une tension CC, placez la sonde
rouge sur le côté positif du circuit
et la sonde noire sur le côté
négatif du circuit.
5. Lisez la mesure de tension sur l’écran LCD.
La faible impédance sert à vérifier la présence de tensions fantômes. Une tension
fantôme est présente lorsque des câbles non alimentés se trouvent à proximité
de câbles sous tension. À cause du couplage capacitif, des fils non alimentés
peuvent sembler être raccordés à une véritable source de tension. Le mode de
basse impédance ajoute une charge sur le circuit, ce qui réduit considérablement
la tension mesurée en cas d’alimentation fantôme.
Tension CA/CC à basse impédance
Observez toutes les précautions de
sécurité lorsque vous faites des mesures sur des circuits sous tension.
N’utilisez pas le multimètre en mode de basse impédance sur des circuits
qui dépassent 600 V, ni sur des circuits qui pourraient être endommagés par
la faible impédance d’entrée du multimètre.
AVERTISSEMENT :
Fonctionnement, suite
1. Branchez la sonde noire dans le connecteur
d’entrée COM négatif.
2. Pour mesurer des courants inférieurs à
10A, tournez le sélecteur de fonction
rotatif à la position 10A puis branchez
la sonde rouge dans le connecteur
d’entrée 10A.
3. Pour mesurer des courants inférieurs à
600mA, tournez le sélecteur de fonction rotatif
à la position mA puis branchez la sonde
rouge dans le connecteur d’entrée µA mA.
4. Pour mesurer des courants inférieurs à 6000
µA, tournez le sélecteur de fonction rotatif à la
position µA puis branchez la sonde rouge dans
le connecteur d’entrée µA mA.
5. Appuyez brièvement sur le bouton MODE
pour sélectionner le mode de mesure
d’intensité en courant alternatif (AC) ou
continu (DC). Le symbole CA « ~» ou CC «
» apparaît sur l’écran LCD.
6. Coupez l’alimentation du circuit à tester, puis
ouvrez le circuit à l’endroit où vous voulez
mesurer le courant.
7. Placez les sondes en série avec le circuit
testé. Pour les mesures en courant continu
(DC), placez la sonde rouge sur le côté
positif du circuit et la sonde noire sur le
côté négatif du circuit.
8. Mettez le circuit sous tension.
9. Lisez la mesure d’intensité sur l’écran LCD.
Mesures d’intensité CA/CC
Observez toutes les
précautions de sécurité lorsque vous faites des mesures sur des
circuits sous tension. Ne mesurez pas de courants sur des circuits
dont la tension dépasse 1000V. Limitez toute mesure dans la plage
de 10 A à un maximum de 30 secondes aux 15 minutes.
AVERTISSEMENT :

1. Tournez le sélecteur rotatif à la
position .
2. Enfoncez le bouton MODE jusqu’à
ce que le symbole « Ω» s’affiche
sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et insérez
la sonde rouge dans le connecteur
d’entrée Ω.
4. Placez les pointes des sondes aux bornes du composant
à tester. Si le composant est placé dans un circuit, il est
préférable de débrancher un côté avant de le tester pour
éliminer les interférences provenant d’autres appareils.
5. Lisez la mesure de résistance sur l’écran LCD.
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
13
Fonctionnement, suite
Ω
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
1. Tournez le sélecteur rotatif à la
position .
2. Enfoncez le bouton MODE
jusqu’à ce que le symbole « »
s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le
connecteur d’entrée COM et
insérez la sonde rouge dans le
connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes de
l’appareil ou du fil à tester.
5. Un signal sonore se fait entendre si la résistance est
d’environ 50 Ωou moins et la valeur de la résistance
sera affichée sur l’écran LCD.
Continuité
Mesures de résistance
Ne mesurez jamais
une résistance sur un circuit sous tension.
AVERTISSEMENT :
Ne vérifiez jamais la
continuité sur un circuit sous tension.
AVERTISSEMENT :
1. Tournez le sélecteur rotatif à la position .
2. Enfoncez le bouton MODE jusqu’à ce que le symbole
« » s’affiche sur l’écran LCD.
3. Insérez la sonde noire dans le connecteur d’entrée COM et
insérez la sonde rouge dans le connecteur d’entrée Ω.
4. Placez les pointes des sondes aux bornes de la diode à tester.
5. Si la tension est directe, le multimètre affichera de 0,4 à 0,7
sur l’écran LCD. Si la tension est inverse,
le multimètre affichera « OL ». Si la
diode est en court-circuit, le multimètre
affichera une valeur près de 0 et si la
diode est ouverte, le multimètre
affichera « OL » sous les deux polarités.
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
14
Fonctionnement, suite
Test de diode
Ne testez jamais
une diode sur un circuit sous tension.
AVERTISSEMENT :
1. Tournez le sélecteur rotatif à la
position .
2. Insérez la sonde noire dans le
connecteur d’entrée COM et
insérez la sonde rouge dans le
connecteur d’entrée .
3. Placez les pointes des sondes
aux bornes du condensateur à tester.
4. Lisez la mesure de capacité sur l’écran LCD. Pour de
gros condensateurs, la mesure peut prendre jusqu’à
une minute pour obtenir une lecture stable.
Mesures de capacité
Déchargez de façon
sécuritaire les condensateurs avant de prendre des mesures
de capacité.
AVERTISSEMENT :
Tension directe Tension inverse
Sonde
rouge Sonde rouge
Sonde
noire Sonde noire

16
Fonctionnement, suite
1. Relevez le support incliné.
2. Retirez les vis Phillips sur le
couvercle du compartiment
des piles et des fusibles.
3. Enlevez le couvercle du
compartiment des piles et
des fusibles.
4. Remplacez les piles usagées
par quatre nouvelles piles AAA.
5. Respectez la polarité indiquée
à l’intérieur du compartiment
des piles.
6. Replacez le couvercle du
compartiment des piles et des
fusibles, puis serrez les vis.
Pour éviter toute décharge électrique,
débranchez les sondes du multimètre avant de retirer le couvercle du
compartiment des piles et des fusibles.
AVERTISSEMENTS :
Remplacement des piles
Pour éviter toute décharge électrique,
n’utilisez pas le multimètre tant que le couvercle du compartiment des piles
et du fusible n’est pas correctement installé.
AVERTISSEMENT :
Après le remplacement des piles ou du
fusible, vérifiez que le couvercle du compartiment des piles est bien fixé
pour maintenir l’étanchéité à la poussière et à l’eau. Cette étanchéité peut
être compromise par des vis desserrées ou trop serrées, ou par un joint
torique mal placé.
AVERTISSEMENT :
0 10 20 30 40 50 60
LoZmV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
15
0 10 20 30 40 50 60
LoZ mV AnF Mk
AUTO HOLD REL PEAK MAX MIN AVG
AC+DC
Fonctionnement, suite
Mesures de température
1. Tournez le sélecteur rotatif à la
position °F °C.
2. Appuyez sur le bouton MODE
pour sélectionner le mode de
mesure en °F ou en °C.
3. Connectez la sonde de
température à l’adaptateur de
fiche banane. Remarquez les
marques + et – sur l’adaptateur.
Branchez l’adaptateur au
multimètre en insérant le côté –
dans le connecteur d’entrée COM
et le côté + dans le connecteur
d’entrée °F °C.
4. Placez la pointe de la sonde de
température sur l’élément que vous souhaitez mesurer. Gardez la sonde
en contact avec l’élément testé jusqu’à ce que la lecture se stabilise
(environ 30 secondes).
5. Lisez la mesure de température sur l’écran LCD.
Ne prenez pas de mesures de
température sur un circuit sous tension.
AVERTISSEMENT :
