Space 28004 User manual

FEATURE
• PNEUMATIC SEAT HEIGHT ADJUSTMENT
To raise seat remove pressure from seat and pull lever (1)
up. To lower seat height sit on chair and pull lever (1) up.
• SYNCHRO TILT
To lock return chair to the upright position and push lever
(1) in. To unlock pull lever (1) out.
• TILT ADJUSTMENT
For individual comfort, this chair has been equipped
with an adjustment that will allow the user to change the
tension of the tilting feature. Turn knob (2) clockwise to
increase tension and counter-clockwise to decrease or
ease the tension.
NOTE: Be careful not to loosen back tilt adjustment knob
completely.
• ARM HEIGHT ADJUSTMENT
To adjust arm height, push button (3) in to allow the arms
to move up or down freely. Release the button (3) once the
desired height is reached.
WARNING
1. Use this product only one person at a time.
2. Do not use this chair unless all bolts, screws, and knobs
are securely tightened.
3. Check that all bolts, screws, and knobs are tight every
three months or as needed.
4. Do not overturn back tilt knob when decreasing tension.
5. Dispose of packing material properly. Do not use plastic
cover as head covering. It may cause suffocation.
6. Do not use chair as a stepladder.
7. Use this chair for its intended purpose only.
8. Use mild detergent only for cleaning.
WARRANTY
SPACE chairs are warranted* from the date of purchase against failure due to material and workmanship as follows:
• Lifetime on component parts including pneumatic cylinder, control mechanism, base and casters.
• We can not warrant leather against routine scratching and scuffing, as all leather is subject to minor blemishes in
normal use.
To make a warranty claim, contact Parts Deptartment. Provide model number and description of the problem and obtain return authorization. At it’s
option Office Star Products will: a.) Supply compatible components of current manufacture. b.) Repair the customer’s component. The customer
must prepay freight on any components returned to the factory. Return freight on components still in warranty will be paid by Office Star Products.
*All warranties are limited to the original purchaser for normal commercial usage defined as a standard forty hour work week by persons weighing
250 lbs. or less.This warranty does not cover labor, freight or damages caused by neglect, abuse, misuse, alterations or damage caused during
shipment or by fire, flood or other natural disaster.
Our quality standards are among the highest in the industry. Sometimes, no matter how hard we try, there are times when parts are
damaged or missing. Our customer Parts Department will do everything possible to promptly remedy the problem. Contact us via email
parts@officestar.net, by Fax [phone], or toll free parts number 1-800-950-7262, Monday through Friday 8:00 a.m. - 5:00 p.m. Pacific
Time.
28004/29008 SUPER LUMBAR MANAGERS CHAIR
OPERATING INSTRUCTIONS
2900-8
2800-4
28004/29008 CHAISE DE PRÉSIDENT AVEC
SOUTIEN LOMBAIRE RENFORCÉ
INSTRUCTIONS DE MONTAGE
ÉTAPE 1 Enlever toutes les pièces du carton, les organiser selon les numéros de pièce indiqués sur la liste et s’assurer que les
quantités des pièces reçues sont correctes.
ÉTAPE 2 Pour commencer le montage, insérer les roulettes (1) dans le piétement (2) et glisser le vérin pneumatique (3) sur le piéte-
ment (2).
ÉTAPE 3 Attacher les accoudoirs (4R et 4L) au coussin du siège (6), en utilisant six vis de 1 3/8 po (8) et rondelles (11). Attacher la
plaque du siège (5) au coussin du siège (6) en utilisant quatre vis longues de 7/8 po (9).
ÉTAPE 4 Glisser le dossier de siège (7) dans le support de la plaque du siège (5) et attacher en utilisant trois vis courtes de 5/8 po
(10). SERRER COMPLÈTEMENT TOUTES LES VIS.
ÉTAPE 5 Placer le siège assemblé sur le dessus du vérin pneumatique (3) et pousser vers le bas.
ATTENTION: S’ASSURER D’AVOIR SERRÉ COMPLÈTEMENT TOUTES LES VIS.
Pièce . . . . . . . . . . . . . . . Qté
1. Roulettes . . . . . . . . . . . . . . .5
2. Piétement . . . . . . . . . . . . . . .1
3. Vérin pneumatique . . . . . . . . . .1
4. Accoudoirs droit (4R) et gauche (4L) 2
5. Plaque du siège . . . . . . . . . . . . 1
6. Coussin du siège . . . . . . . . . . .1
7. Dossier du siège. . . . . . . . . . . . 1
8. Vis de 1 3/8 po. . . . . . . . . . . . .6
9. Vis de 7/8 po (longues) . . . . . . . .6
10. Vis de 5/8 po (courtes) . . . . . . .3
11. Rondelles. . . . . . . . . . . . . . .6
12. Clé Allen (non montrée) . . . . . . .1
© Office Star Products Mai 2003
Dessin Détaillé A:
Installer le support du dossier dans la plaque
de siège.
support du dossier
12
3
7
support du dossier
4R
8, 11
10
3
21
10
5
6
8,11
4L
9
10

28004/29008 CHAISE DE PRÉSIDENT AVEC
SOUTIEN LOMBAIRE RENFORCÉ
MODE D’EMPLOI
GARANTIE
Les fauteuils SPACE sont garantis* à compter de la date d’achat contre la défaillance occasionnée par des défauts de matières et de main-d’oeuvre
comme suit:
• Garantie à vie sur les composants, dont le vérin pneumatique, le mécanisme de commande, la base et les roulettes.
• Nous ne pouvons pas garantir le cuir contre les égratignures et l’usure par frottement, car tout cuir est sujet à de petites marques
produites par l’usage normal.
Pour faire une réclamation de garantie, contactez le département des pièces. Fournissez le numéro de modèle et une description du problème et
obtenez l’autorisation du retour. À sa discrétion, Office Star Products : (a) fournira des composantes compatibles de fabrication actuelle (b) réparera
les composantes pour le client. Le client doit payer les frais de transport à l’avance pour toutes les composantes retournées à l’usine. Les frais de
retour pour des composantes encore sous garantie seront payés par Office Star Products.
*Toutes les garanties sont limitées à l’acheteur original et à l’usage commercial normal défini comme l’usage pendant une semaine de travail standard de quarante
heures par des personnes pesant 250 lb ou moins. Cette garantie ne couvre pas la main‑d’oeuvre, le transport ou les dégâts entraînés par la négligence, le mauvais
usage, les modifications ou les dégâts se produisant pendant l’expédition ou entraînés par un incendie, une inondation ou toute autre catastrophe naturelle.
Nos normes de qualité sont parmi les plus élevées de l’industrie. De temps en temps, malgré nos efforts, il arrive que des pièces soient endomma-
gées ou manquantes. Notre département des pièces fera tout son possible pour régler le problème promptement. Contactez-nous par courriel à
parts@officestar.net, par télécopie à 1-909-930-5629 ou à notre numéro sans frais pour le service des pièces à 1-800-950-7262, du lundi au
vendredi de 8 h à 17 h, heure du Pacifique.
AVERTISSEMENT
1. Seule une personne à la fois peut utiliser ce produit.Seule une personne à la fois peut utiliser ce produit.
2. Ne pas utiliser ce fauteuil à moins que toutes les vis et tous les boulonsNe pas utiliser ce fauteuil à moins que toutes les vis et tous les boulons
et boutons soient resserrés.
3. Vérifier à tous les trois mois ou au besoin que toutes les vis et tous lesVérifier à tous les trois mois ou au besoin que toutes les vis et tous les
boulons et boutons sont resserrés.
4. Ne pas trop tourner le bouton d’inclinaison du dossier lors de laNe pas trop tourner le bouton d’inclinaison du dossier lors de la
diminution de la tension.
5. Éliminer les matériaux de conditionnement d’une manière convenable.Éliminer les matériaux de conditionnement d’une manière convenable.
Ne pas utiliser la couverture en plastique pour couvrir la tête à cause du
risque d’étouffement.
6. Ne pas utiliser le fauteuil comme un escabeau.Ne pas utiliser le fauteuil comme un escabeau.
7. Ce fauteuil ne doit servir qu’à l’usage pour lequel il a été conçu.Ce fauteuil ne doit servir qu’à l’usage pour lequel il a été conçu.
8. N’utiliser qu’un détergent liquide doux pour le nettoyage.N’utiliser qu’un détergent liquide doux pour le nettoyage.
CARACTÉRISTIQUES
• RÉGLAGE DE LA HAUTEUR DU SIÈGE PNEUMATIQUE
Pour élever le siège, enlever toute pression du siège et tirer le
levier (1) vers le haut. Pour baisser le siège, s’asseoir sur le
fauteuil et tirer le levier (1) vers le haut.
• RÉGLAGE DE L’INCLINAISON SYNCHRO
Pour verrouiller, remettre le fauteuil en position verticale et pousser
le levier (1) vers l’intérieur. Pour déverrouiller, tirer le levier (1).
• RÉGLAGE DE LA TENSION D’INCLINAISONRÉGLAGE DE LA TENSION D’INCLINAISON
Pour assurer le confort de l’individu, ce fauteuil est muni
d’un réglage permettant à l’utilisateur de modifier la tension
d’inclinaison. Tourner le bouton (2) dans le sens des aiguilles
d’une montre pour augmenter la tension et dans le sens inverse
des aiguilles d’une montre pour diminuer la tension.
NOTE: Prendre garde à ne pas complètement desserrer le bouton de
réglage de l’inclinaison du dossier.
• RÉGLAGE DE LA HAUTEUR DES BRASRÉGLAGE DE LA HAUTEUR DES BRAS
Pour régler la hauteur des bras, pousser le bouton (3) pour
permettre aux bras de se déplacer librement. Lâcher le bouton (3)
à la hauteur désirée.

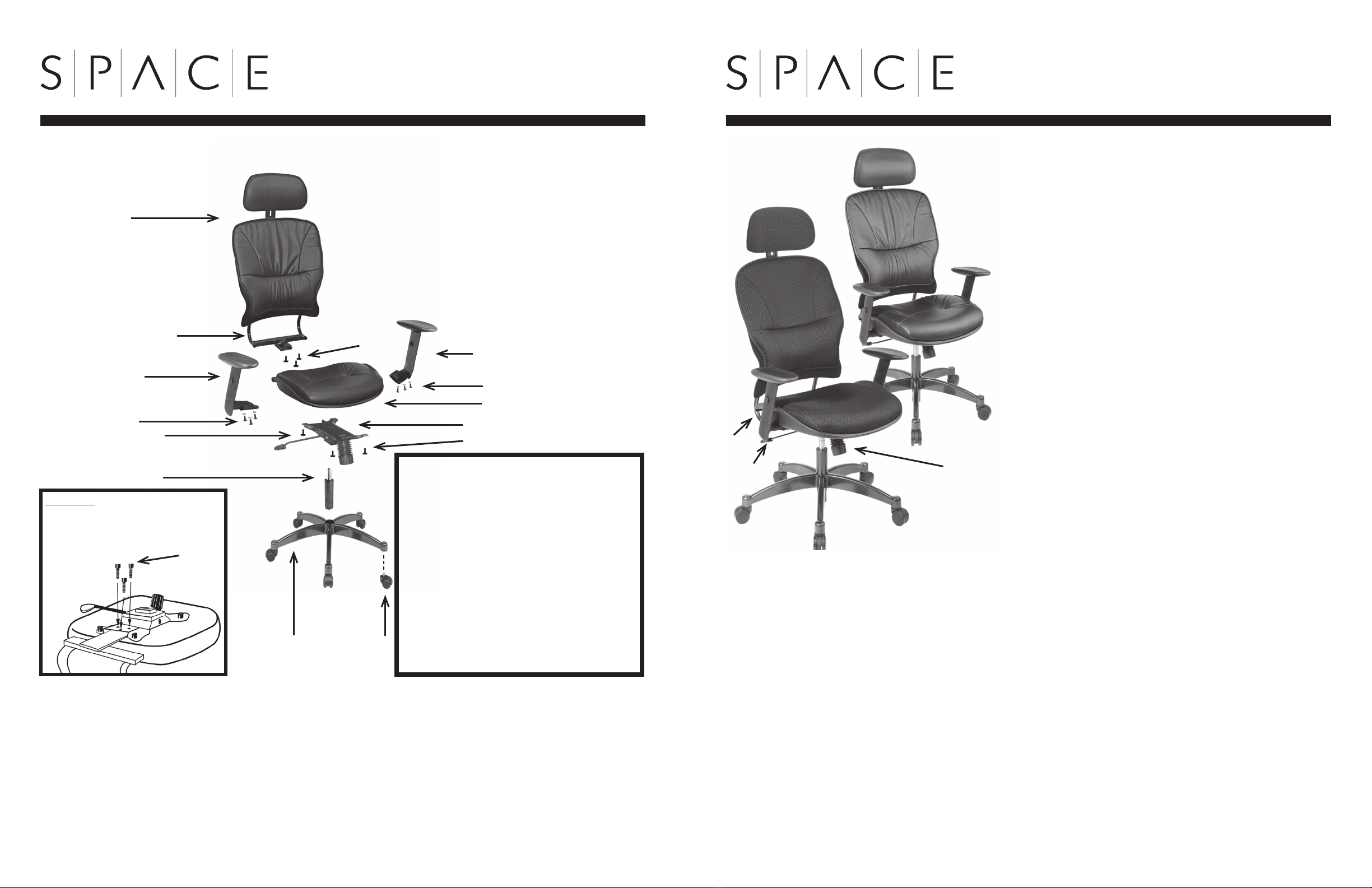

28004/29008 SUPER LUMBAR MANAGERS CHAIR
ASSEMBLY INSTRUCTIONS
STEP 1 Remove all parts from carton, separate them by part numbers indicated on the list, and verify parts quantities.
STEP 2 To begin assembly, insert Casters (1) into Base (2) and insert Pneumatic Cylinder (3) into Base (2).
STEP 3 Attach Armrests (4R & 4L) to Seat Cushion (6), using six 13/8” Screws (8), and Washers (11). Attach Seat Plate (5) to Seat
Cushion (6) using four long 7/8” Screws (9).
STEP 4 Slide Backrest (7) into Seat Plate (5) bracket and attach with three short 5/8” Screws (10). FULLY TIGHTEN ALL
SCREWS.
STEP 5 Place assembled seat on top of Pneumatic Cylinder (3) and apply pressure.
ATTENTION: PLEASE VERIFY THAT ALL SCREWS ARE FULLY TIGHTENED.
Part. . . . . . . . . . . . . . . . Qty
1. Casters . . . . . . . . . . . . . . 5
2. Base . . . . . . . . . . . . . . . . 1
3. Pneumatic Cylinder . . . . . . . . 1
4. Armrest Right (4R) & Left (4L). . . 2
5. Seat Plate . . . . . . . . . . . . . 1
6. Seat Cushion . . . . . . . . . . . 1
7. Backrest . . . . . . . . . . . . . . 1
8. 13/8” Screws . . . . . . . . . . . . 6
9. 7/8” Screws (long) . . . . . . . . . 4
10. 5/8” Screws (short) . . . . . . . . 3
11. Washers . . . . . . . . . . . . . 6
12. Allen Wrench (not shown) . . . . 1
© Office Star Products May 2003
Detail A:
Install the back support into the seat plate.
2900-8
2800-4
12
3
7
Back Support
4R
8, 11
9
3
21
9
5
6
8,11
4L
10
10
