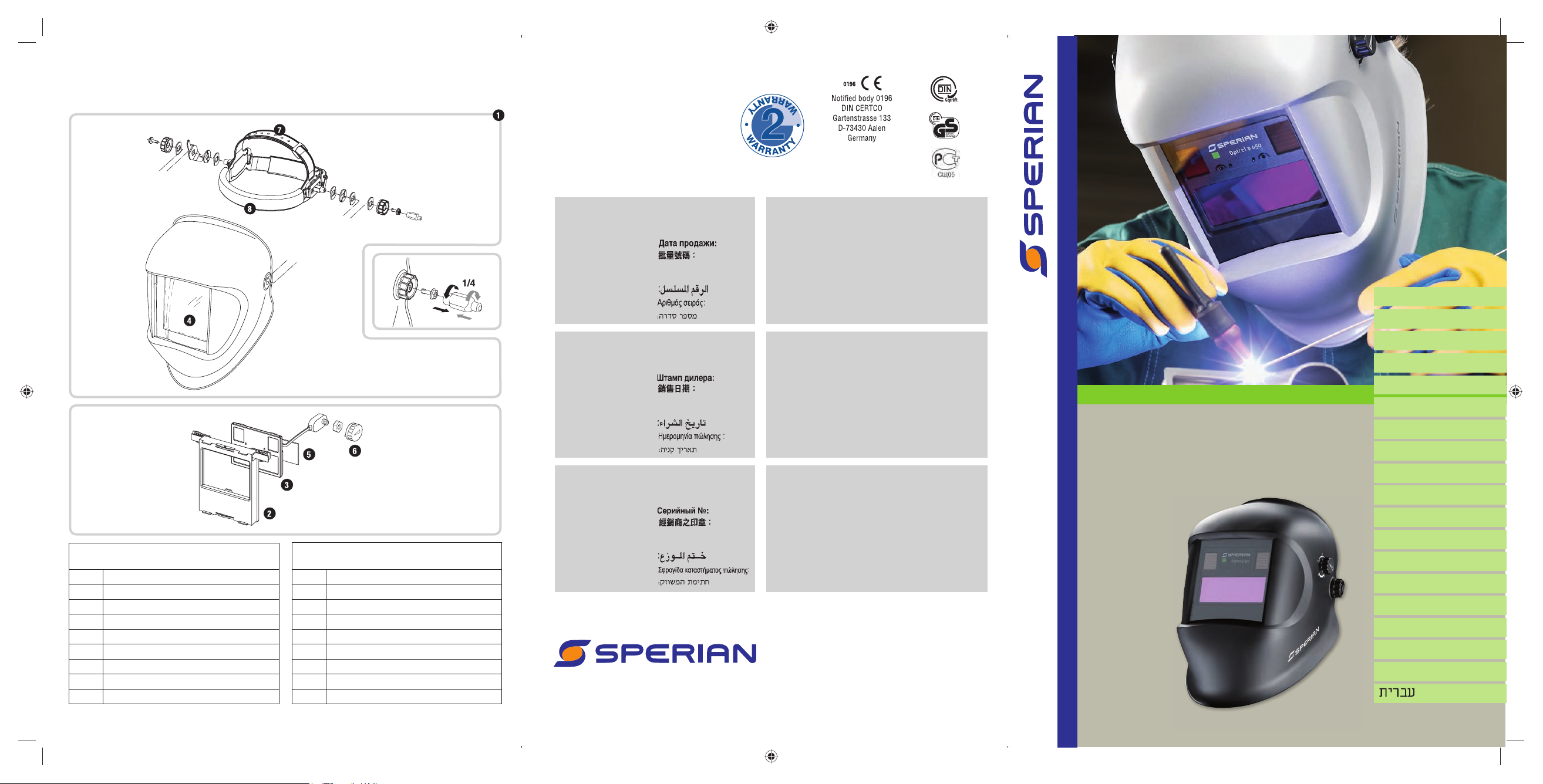

Sperian Optrel p450 User manual

Optrel p450
Optrel p450 black
Part N° 1004.040
Pos. Part. Nº
1 5001.910
2 5002.058
3 5012.010
4 5000.221
5 5000.300
6 5000.860
7 5003.250
8 5004.073
Optrel p450 silver
Part N° 1004.041
Pos. Part. Nº
1 5001.911
2 5002.058
3 5012.010
4 5000.221
5 5000.300
6 5000.860
7 5003.250
8 5004.073
Serial No.:
No. de série:
Serien-Nr.:
Serienr.:
No. di serie:
Núm. de serie:
N° de séreie:
Serienr.:
Sarjanro:
Serienr.:
Serie-nr.:
Numer serri:
Èislo série:
Sorozatszám:
Seri Nr.:
Date of sale:
Date de vente:
Verkaufsdatum:
Försäljningsdatum:
Data di acquisto:
Fecha de venta:
Data da venda:
Verkoopdatum:
Myyntipäiväys:
Købsdato:
Salgsdato:
Data sprzedaży :
Datum prodeje:
Eladási dátum:
Satιş Zarihi:
Dealer‘s stamp:
Cachet du revendeur:
Stempel des Händlers:
Säljarens stämpel:
Timbro del rivenditore:
Sello del comerciante:
Carimbo do vendedor:
Stempel leverancier:
Myyjän leima:
Forhandlers stempel:
Forhandlerstempel:
Pieczątka sprzedawcy :
Razítko prodejce:
Akereskedõ bélyegzõje:
Bayii kaşesi:
9610.063.02 - 2.08 Printed in Switzerland
SPERIAN Welding Protection AG
Industriestrasse 2
CH-9630 Wattwil
Phone: ++41 (0)71 987 42 00
Fax: ++41 (0)71 987 42 99
E-mail: [email protected]
Page: www.sperianprotection.com
ENGLISH ............................ 1
FRANÇAIS ......................... 2
DEUTSCH .......................... 3
SVENSKA .......................... 4
ITALIANO ........................... 5
ESPAÑOL .......................... 6
PORTUGUÊS ..................... 7
NEDERLANDS .................. 8
SUOMI ................................ 9
DANSK .............................. 10
NORSK ............................... 11
POLSKI .............................. 12
CESTINA ............................ 13
PYCCKNN .......................... 14
MANDARIN ........................ 15
MAGYAR ............................ 16
TÜRKÇE ............................ 17
ΕΛΛΗΝΙΚΑ ............................. 18
......................... 19
Optrel p450
www.sperianprotection.com
9610.063.02 p450_US.indd 19610.063.02 p450_US.indd 1 14.2.2008 15:13:19 Uhr14.2.2008 15:13:19 Uhr

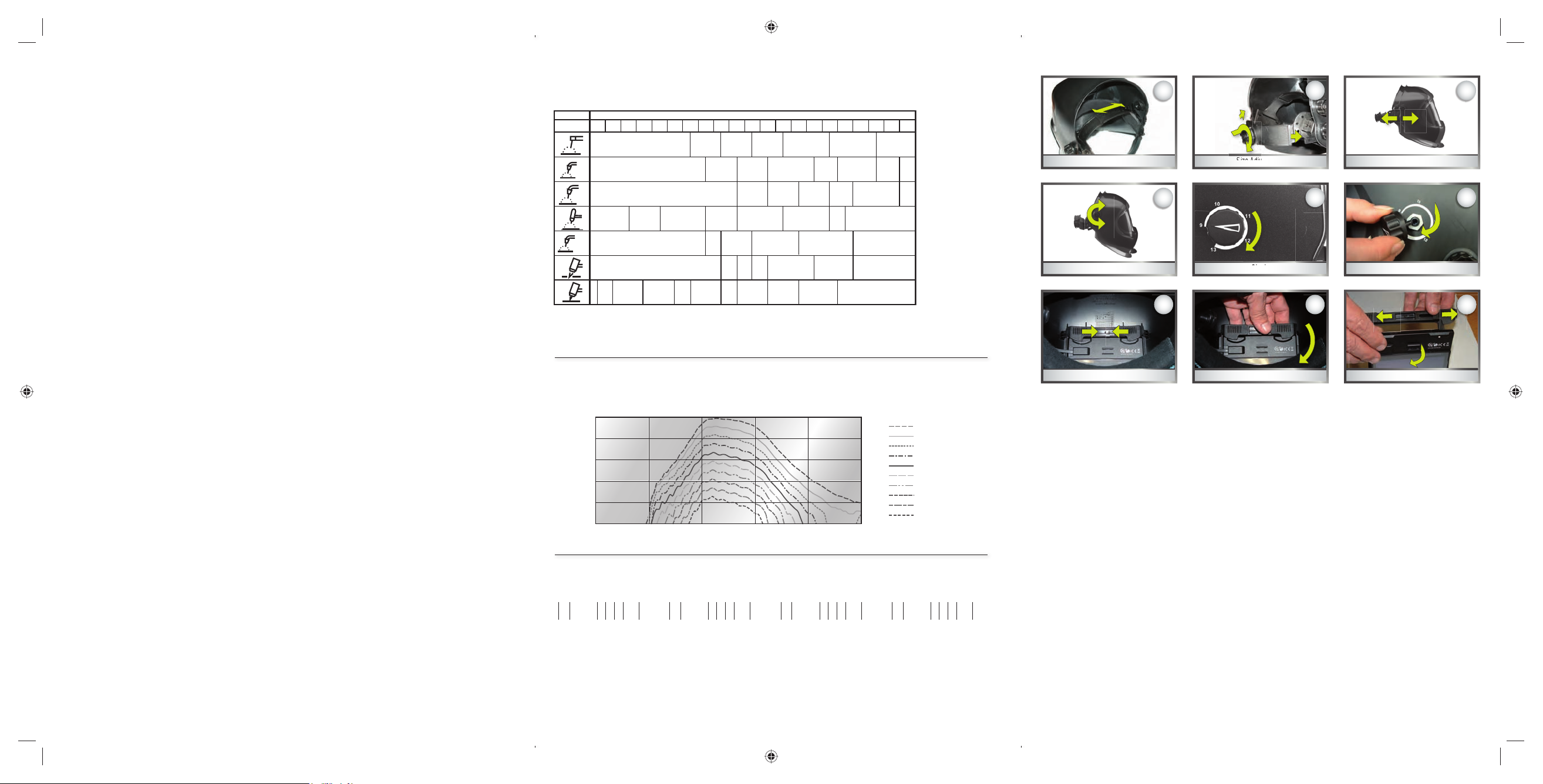

Size Adjustement Size Adjustement Headband Position
Indlination Angle
4
Shade
5
Cartridge Removal (1)
6
Cartridge Removal (2)
7
Cartridge Removal (3)
8
1 2 3
Sh
d
SizeAdju
Cartridge Removal (4)
9
9
0.0001
0.001
0.01
0.1
1
10
300 400 500 600 700 800
transmission [%]
wavelength [nm]
SST 4
SST 5
SST 6
SST 7
SST 8
SST 9
SST 10
SST 11
SST 12
SST 13
Ampere
Fe
Al
CO
2
Process 1.5 6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600
8 9 10 11 12 13 14
910 11121314
14
8 9 10 11 12
9
9
10 11 12 13
10 1311 12
8
8
91011 1213
10 11 12 13
5467
Schutzstufentabelle EN169
Shade level chart EN169
Tableau des niveaux de protection EN169
Tabella dei livelli di protezione EN169
Je nach persönlichem Empfinden
kann die nächst höhere oder tiefere
Schutzstufe verwendet werden.
According to the perception of the welder
it is possible to use the next higher or
lower shade number.
Selon la perception du soudeur il
est possible d‘utiliser un échelon de
protection plus haut ou plus bas.
Aseconda della sensibilità personale è
possibile impostare il livello di protezione
immediatamente superiore o inferiore.
Folgende Kurve zeigt das Transmissions-
verhalten des Schweisserschutzfilters. The transmission of the welding filter is shown below. La transmission du filtre de soudage est montré ci-dessous. La seguente curva fornisce indicazioni sul comportamento di trasmissione e/o
di assorbimento del filtro di protezione
per saldatore.
Hellstufe
Dunkelstufen
Hersteller
Optische Klasse
Streulichtklasse
Homogenität
Nummer der Norm
Light shade
Dark Shade range
Manufacturer
Optical Class
Diffusion of light class
Homogeneity
Number of the standard
Échelon de protection à l' état clair
Échelon de protection à l' état foncé
Identification du fabricant
Classe optique
Classe de la diffraction de la lumière
Homogéneité
Marque de certifications
Grado di protezione in stato chiaro
Grado di protezione in stato scuro
Identificazione del fabbricante
Classe ottica
Classe della diffusione della luce
Omogeneità
Numero della norma
Die auf dem Schweisserschutzfilter
angebrachte Kennzeichnung
bedeutet:
The marking on the welding filter
indicates: Le marquage apposé sur le filtre de protection pour soudeur signifie : IIl contrassegno riportato sul filtro di protezione per saldatore contiene i
seguenti dati:
4 / 9-13 / OS 1 / 3 / 3 / EN379 4 / 9-13 / OS 1 / 3 / 3 / EN379 4 / 9-13 / OS 1 / 3 / 3 / EN379 4 / 9-13 / OS 1 / 3 / 3 / EN379
9610.063.02 p450_US.indd 29610.063.02 p450_US.indd 2 14.2.2008 15:13:24 Uhr14.2.2008 15:13:24 Uhr

1
Safetyinstructions
Before using the helmet, please read the user instructions. Check that the front
cover lens has been correctly fitted. You must not continue welding if the welding
filterisnon-functional.
Precautionary measures& safety restrictions
Heat and radiation released during arc-welding can cause eye injuries and skin
burns.Thisproductprovidesprotectionfortheeyesandface.Youreyesarealways
protected against ultraviolet and infrared radiation when you wear this helmet
regardless of the shade level. Wear appropriate protective clothing in order to
protecttherestofyourbody.
The welding helmet is only suitable for welding and grinding and not for any other
application. SPERIAN Welding Protection AG assumes no liability when the
helmet is used for other than the intended purpose or when the user instructions
aredisregarded.
The helmet is suitable for all established welding procedures, withthe exception
oflaser welding.
Standbymode
Theweldingfilterhasanautomaticswitch-offfunction,whichincreasestheservice
lifeoftheproduct.Ifnolightfallsuponthesolarcellsforaperiodofapprox.15min.,
the welding filter automatically switches itself off. To reactivate the filter, the solar
cellsmustbebrieflyexposedto daylight.
If the welding filter no longer activates or darkens when the welding arc ignites, it
must be regarded as non-functional and replaced.
Warranty& liability
Please take the warranty conditions from the directives of the national SPERIAN
WeldingProtectionAG salesorganisation.Please contactyourSPERIANWelding
ProtectionAGdealer forfurtherinformation in thisconnection.
Warranties are granted for material and manufacturing defects only. In the case
of damage caused by improper use, unauthorised interventions or the use of the
helmetforapurposeotherthanthatintendedbythemanufacturer,thewarrantyand
liability arenolonger valid.Likewise,liabilityandthewarrantyarenolonger validif
spareparts otherthan those sold bySPERIAN Protectionareused.
Use
1. Headband.Adjustupperband (1)toyour head size. Depress ratchetknob (2)
and turn untiltheheadbandsits firmlyyetcomfortably.
2. Eye distance and inclination. The distance between the welding filter and
the eyes can be optimally adjusted by loosening the locking knobs (3). The
settingshouldbeidenticalonbothsidestoexcludetilting.Afterthisadjustment,
retightenthelockingknobs.
The helmetinclinationcan be adjustedviaknob (4).
3. Shade level. By turning knob (5), you can select a shade level between DIN 9
and DIN13.
Cleaning
Theweldingfilterandthefrontcoverlensmustbecleanedwithasoftclothatregular
intervals. Donotusestrongcleaning agents,solventsoralcohol.
Storage
The weldinghelmetmustbestoredat roomtemperature andlowhumidity.
Installing/removingweldingfilter
1. Pullout potentiometer knob(6)
2. Detachnut
3. Removepotentiometer
4. Sideclips press in andtherefore unlockadapter(7)
5. Tiltadapter outof place (8)
6. Sideclipssqueeze outandtherefore unlockcartridge(9)
7. Tilt cartridgeoutof place (9)
The installation of theweldingfilteriscarriedoutin thereverse order.
Changing the front coverlens
Seestep1-5:unmountingcartridge.
Troubleshooting
Weldingfilterdoes not darken
→Cleansensors or frontcover lens
→Checkthe lightflow tothesensor
Poorvision
→Cleanfront coverlens or filter
→Adjustshadelevelto theweldingprocedure
→Increaseambientlight
Weldinghelmetslips
→Readjust/adjustheadband
Specifications
(Alldataare subjecttochangewithoutpriornotice)
Shadelevel DIN 4(lightstate)
DIN9-13(darkstate)
UV/IRprotection Maximum protectionin lightordark state
Switching time(lightto dark) 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Switching time(darktolight) 0,2…0,3s
Dimension of cartridge 90x 110x 7mm /3.54x4.33 x 0.28”
Sizeoffieldof view 98 x 38mm /3.86x1.5”
Powersupply Solarcells,nobattery changes
Weight 500g /17.637oz
Operating temperature –10°C–70°C/ 14°F–157°F
Storagetemperature –20°C– 80°C/ –4°F –176°F
Classificationaccordingto EN 379 Opticalclass =1
Scatteredlight =3
Homogeneity =
1
Standards CE/DIN /ANSI Z87.1/AS/NZS /GOST-R
Spare parts
1. Helmetwithout weldingfilter
2. Adapter
3. Weldingfilter
4. Front coverlens
5. Insidecoverlens
6. Potentiometerknob
7. Headbandwithfasteners
8. Sweatband
English
9610.063.02 p450
9610.063.02 p450_Inhalt.indd 19610.063.02 p450_Inhalt.indd 1 21.2.2008 13:36:24 Uhr21.2.2008 13:36:24 Uhr

2
Démontage/montagedelacassetteoptoélectronique
1. Retirezleboutondu potentiomètre (6)
2. Desserrezl’écrou
3. Enlevezlepotentiomètre
4. Enfoncerlesagrafessituiéessurlescotésetainsi
déverrouillerl’adaptateur(7)
5. BasculerI’adaptateur(8)
6. Pousserlesagrafesversl’extérieuret déverrouillerl’adaptateur(9)
7. Inclinerlacassetteetretirer(9)
Le montage s’effectue dte optoélectronique s’effectue dans l’ordre inverse du
démontage.
Remplacement du verre de protection frontale
Voirpoint1-5démontage decassette.
Dépannage
Cassetteoptoélectroniquenes’obscurcitpas
→Nettoyez les capteurs ou le verre de protection
→Contrôlezlefluxlumineuxversle capteur
La vueest mauvaise
→Nettoyez le verre de protection frontale ou le filtre
→Adaptez le degré de protectionau procédé de soudage
→Augmentezlalumièreambiante
Lemasquedesoudeur glisse
→Rajustezleserre-tête
Caractéristiquestechniques
(Sousréserve de modificationstechniques)
Niveau deprotection DIN4 (clair)
DIN9-13(sombre)
ProtectionUV/IR Protectionmaximaleàl’état clair etsombre
Tempsdecommutation de clair àsombre 0.0004 s(23°C/73°F)
0.0001s(55°C/131°F)
Tempsdecommutation de sombreàclair 0,2 …0,3s
Dimensionsde la cassette optoélectronique 90 x110x7mm/3.54x 4.33x 0.28”
Champdevision 98x 38mm / 3.86 x1.5”
Alimentation Photopilesà cellules solaires, pas de
remplacementdelabatterie
Poids 500g / 17.637oz
Températurede fonctionnement -10°C– 70°C /14°F-157°F
Températurede stockage -20°C– 80°C/ -4°F -176°F
Classificationselon EN 379 Classe optique =1
Lumièrediffuse = 3
Homogénéité =
1
Normes CE /DIN/ ANSIZ87.1/AS/NZS /GOST-R
Listedepiècesderechange
1. Masque sans cassette
2. Adaptateur
3. Cassette
4. Verredeprotectionfrontale
5. Verredeprotectionintérieur
6. Boutondepotentiomètre
7. Serre-tête avec pièces requises pour le montage
8. Bandeauanti-sueur
Consignesde sécurité
Lisez cette notice d’utilisation avant d’utiliser le masque. Vérifiez que le verre de
protection frontale a été correctement monté. Si des défauts ne peuvent pas être
corrigés, la cassette optoélectronique ne doit plus être utilisée
Mesures de précaution et limitation de la protection
Lors du soudage, il peut y avoir des émissions de chaleur et de rayonnement
susceptibles de causer des blessures aux yeux et à la peau. Ce produit offre une
protection des yeux et du visage. Lorsque vous portez ce masque, vos yeux sont
toujours protégés des rayons ultraviolets et infrarouges, quel que soit le degré de
protection. Pour protéger le reste du corps, il convient de porter en plus un vêtement
deprotectionapproprié.
Le masque de soudage est seulement adapté au soudage et meulage et n’est
pas destiné à des autres applications. Si le masque de soudure n’est pas utilisé
conformément à sa destination, ou que les instructions d’utilisation ne sont pas
respectées,aucuneresponsabilitén’incombeàSPERIANWelding ProtectionAG.
Lemasqueconvientpourtouslestravauxdesoudagecourants,hormislasoudure
aulaser.
Mode«veille»
La cassette optoélectronique est pourvue d’une fonction d’arrêt automatique, qui
permet de prolonger sa durée de vie. Si dans un intervalle de 15 min. environ,
il n’y a pas de lumières sur les photopiles, la cassette optoélectronique s’arrête
automatiquement. Pour remettre la cassette en service, exposez brièvement les
photopiles àlalumièredu jour.
S’il n’est plus possible d’activer la cassette optoélectronique ou qu’elle ne s’obscurcit
plus lors de l’allumage de l’arc de soudage, elle doit être considérée comme
impropreàl’utilisationetdoitêtreremplacée.
Garantieetresponsabilité
Lesconditionsdegarantiessontstipulées danslesprescriptionsdel’organisation
commerciale nationale de SPERIAN Welding Protection AG. Pour plus
d’informations à ce sujet, veuillez vous adresser aux revendeurs SPERIAN Welding
ProtectionAG.
La garantie ne porte que sur les défauts constatés dans les matériaux et de
fabrication. En cas de dommages consécutifs à une utilisation impropre, des
interventions non autorisées ou une utilisation non prévue par le constructeur, la
garantie ne s’applique pas et la responsabilité du constructeur n’est pas engagée.
Ilenestdemêmesidespiècesderechangeautresquecellescommercialiséespar
SPERIANProtection sontutilisées.
Utilisation
1. Serre-tête. Ajustez la sangle supérieure (1) à la taille de votre tête. Actionnez
le bouton d’arrêt (2) en le pressant et en le tournant jusqu’à ce que le serre-tête
reposefermementetconfortablement.
2. Distance aux yeux et inclinaison du masque. Ladistanceentrelacassette
et les yeux peut être optimisée en desserrant les boutons de serrage (3) et
en réglant la distance. Le réglage devrait être identique des deux côtés, afin
d’empêcher le basculement du masque. Resserrez ensuite les boutons de
serrage.
L’inclinaison du masque peut être ajustée au moyen du bouton tournant (4).
3. Niveau de protection. Le niveau de protection peut être réglé sur DIN 9 et
DIN 13 en tournant le bouton (5).
Nettoyage
La cassette optoélectronique et le verre de protection frontale doivent être nettoyés
régulièrement avec un chiffon doux. N’utilisez pas de nettoyant agressif, ni de
solvant ou d’alcool.
Stockage
Le masque de soudeur doit être stocké à température ambiante et à un taux
d’humiditébas.
Français
9610.063.02 p450_Inhalt.indd 29610.063.02 p450_Inhalt.indd 2 21.2.2008 13:36:26 Uhr21.2.2008 13:36:26 Uhr

3
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung bevor Sie den Helm in Gebrauch nehmen.
Überprüfen Sie die korrekte Montage der Vorsatzscheibe. Können Fehler nicht
behobenwerden,darfdieBlendschutzkassette nichtmehrbenutzt werden.
Vorsichtsmassnahmen&Schutzbeschränkung
Beim Schweissprozess werden Wärme und Strahlung freigesetzt, welche zu
Augen- und Hautverletzungen führen können. Dieses Produkt bietet Schutz für
AugenundGesicht.IhreAugensindbeimTragendes Helmesunabhängig von der
WahlderSchutzstufeimmergegenultravioletteundinfraroteStrahlunggeschützt.
ZumSchutzdesrestlichenKörpersistzusätzlichentsprechendeSchutzbekleidung
zutragen.
Der Schweisserschutzhelm darf nur zum Schweissen und Schleifen und
nicht für andere Anwendungen verwendet werden. Wird der Schweisserhelm
zweckentfremdet oder unter Missachtung der Bedienungsanleitung eingesetzt,
übernimmt SPERIANWelding ProtectionAG keineHaftung.
Der Helm ist für alle gängigen Schweissverfahren geeignet, ausgenommen
Laserschweissen.
Schlafmodus
Die Blendschutzkassette verfügt über eine automatische Ausschaltfunktion, die
die Lebensdauer erhöht. Fällt während ca. 15 Min. kein Licht auf die Solarzellen,
schaltetsichdieBlendschutzkassetteautomatischaus.ZumWiedereinschaltender
KassettemüssendieSolarzellenkurzdemTageslichtausgesetztwerden.
SolltesichdieBlendschutzkassettenichtmehraktivierenlassenoderbeimZünden
desSchweissbogensnichtmehrverdunkeln,musssiealsnichtmehrgebrauchsfähig
beurteiltundersetztwerden.
Garantie& Haftung
Die Garantiebestimmungen entnehmen Sie der Weisung der nationalen
Verkaufsorganisation der SPERIAN Welding Protection AG. Für weitere
Informationen diesbezüglich wenden Sie sich bitte an den SPERIAN Welding
Protection AG-Händler.
Garantie wird nur auf Material- und Fabrikationsfehler gewährt. Im Falle von
Schäden aufgrund unsachgemässer Anwendung, unerlaubten Eingriffen oder
durchdenHerstellernichtvorgeseheneVerwendungentfälltGarantieundHaftung.
EbenfallsentfälltHaftungundGarantie,wennanderealsdurchSPERIANProtection
vertriebeneErsatzteileverwendetwerden.
Anwendung
1. Kopfband. Passen Sie das obere Verstellband (1) an Ihre Kopfgrösse an.
Ratschenknopf (2)hineindrückenunddrehenbisdasKopfbandsattaberohne
Druckanliegt.
2. Augenabstand und Helmneigung. Durch das Lösen der Arretierknöpfe (3)
wird der Abstand zwischen Kassette und Augen eingestellt. Beide Seiten
gleicheinstellenundnichtverkanten.AnschliessenddieArretierknöpfewieder
anziehen.
DieHelmneigunglässtsich durch denDrehknopf(4)anpassen.
3. Schutzstufe. Durch Drehen des Knopfes (5) können Sie die Schutzstufe
zwischen DIN9 undDIN13wählen.
Reinigung
Die Blendschutzkassette und die Vorsatzscheibe müssen regelmässig mit einem
weichen Tuch gereinigt werden. Keine starken Reinigungsmittel, Lösungsmittel
oderAlkoholverwenden.
Lagerung
DerSchweisshelm ist beiRaumtemperaturundtieferLuftfeuchtigkeitzulagern.
Blendschutzkassetteaus-/einbauen
1. Potentiometerknopfherausziehen(6)
2. Mutterlösen
3. Potentiometerentfernen
4.Seitenclips hineindrücken unddamitAdapter entriegeln(7)
5.Adapter herauskippen (8)
6.Seitenclipsherausdrückenunddamit Kassette entriegeln(9)
7.Blendschutzkassetteherauskippen(9)
DerEinbauderBlendschutzkassetteerfolgtinumgekehrterReihenfolge.
Vorsatzscheibe auswechseln
SieheSchritte1-5:Blendschutzkassettenausbauen.
Problemlösung
Blendschutzkassettedunkelt nicht ab
→SensorenoderVorsatzscheibereinigen
→ÜberprüfenderLichtströmung zumSensor
SchlechteSicht
→VorsatzscheibeoderFilterreinigen
→Schutzstufe demSchweissverfahrenanpassen
→Umgebungslichterhöhen
Schweisshelmrutscht
→Kopfbanderneut anpassen/anziehen
Spezifikationen
(Techn.Änderungen vorbehalten)
Schutzstufe DIN4 (Hellzustand)
DIN9-13(Dunkelzustand)
UV/IRSchutz MaximalerSchutzinHell-und Dunkelzustand
SchaltzeitvonHellaufDunkel 0.0004s(23°C/73°F)
0.0001s (55°C/131°F)
SchaltzeitvonDunkel nachHell 0,2…0,3s
AbmessungenBlendschutzkassette 90x 110x 7mm / 3.54x 4.33x 0.28”
AbmessungenSichtfeld 98x 38mm /3.86x1.5”
Spannungsversorgung Solarzellen,keinBatterieaustauschnotwendig
Gewicht 500g/ 17.637oz
Betriebstemperatur -10°C- 70°C/ 14°F- 157°F
Lagertemperatur -20°C -80°C/ -4°F -176°F
KlassifizierungnachEN379 OptischeKlasse =1
Streulicht =3
Homogentität =
1
Zulassungen CE / DIN/ ANSI Z87.1/AS/NZS /GOST-R
Ersatzteile
1. Helm ohne Kassette
2. Adapter
3. Blendschutzkassette
4. Vorsatzscheibe
5. InnereSchutzscheibe
6. PotentiometerKnopf
7. KopfbandmitBefestigungsteilen
8. Stirnschweissband
Deutsch
9610.063.02 p450_Inhalt.indd 39610.063.02 p450_Inhalt.indd 3 21.2.2008 13:36:26 Uhr21.2.2008 13:36:26 Uhr

4
Säkerhetsanvisningar
Läs denna bruksanvisning grundligt innan hjälmen tas i bruk första gången.
Kontrollera att försättsglaset är riktigt monterat. Om fel inte kan avhjälpas får
bländskyddskassetteninteanvändas.
Försiktighetsåtgärder &skyddsbegränsning
Under svetsprocessen frigörs värme och strålning som kan leda till ögon- och
hudskador. Denna produkt skyddar ögon och ansikte. Ögonen är alltid skyddade
motultraviolettaochinfrarödastrålar,oberoendeavdetvaldaskyddssteget.Föratt
skyddarestenavkroppen skadessutomlämpligaskyddskläderbäras.
Svetsskyddshjälmen får bara användas vid svetsning och slipning och inte vid
andraarbeten.Omsvetsskärmenanvändspåolämpligtsättochutanbeaktandeav
bruksanvisningen,ansvarar SPERIAN Welding ProtectionAG inteförfunktionen.
Hjälmenlämpar sigföralla vanliga svetsarbeten utom lasersvetsning.
Standbyläge
Bländskyddskassetten har en automatisk frånkopplingsfunktion som förlänger
livslängden.Omdetintekommernågotljuspåsolcellernaunderca15min.kopplas
bländskyddskassetten automatiskt ifrån. För att kassetten ska kopplas på igen
måstesolcellernakortvarigtutsättasfördagsljus.
Om bländskyddskassetten inte kan aktiveras längre eller inte förmörkas när
svetslågantänds,måste denbetraktassomoanvändbar ochbytasut.
Garanti & ansvar
Garantibestämmelserna finns i direktiv från den nationella säljorganisationen
för SPERIAN Welding Protection AG AB. Kontakta en SPERIAN Welding
ProtectionAG-återförsäljareför attfåmerinformationom detta.
Garantiersättning erhålls endast för material- och tillverkningsfel. Garantin och
ansvaret gäller inteförskadorsomberorpå felaktiganvändning, obehörig ändring
eller användning av hjälmen i annat syfte än det som tillverkaren avsett. Garantin
gäller inte heller om andra reservdelar än dem som säljs av SPERIAN Protection
används.
Användning
1. Huvudband.Passa in det övre justerbara bandet (1) till huvudets storlek. Tryck
inspärrknappen(2)ochvrid, tills bandet liggeranjämntutantryck.
2. Ögonavståndochhjälmlutning.Genomattlossaspärrknapparna(3)kandu
ställa in avståndet mellan kassetten och ögonen. Båda sidorna bör ställas in
lika och inte snett. Drag därefter åter fast spärrknapparna.
Hjälmlutningenkananpassasmedvredet (4).
3. Skyddssteg.Skyddssteget kan ändras genom vridning av knappen (5). Du kan
väljamellanområdetDIN9ochDIN13.
Rengöring
Bländskyddskassetten och försättsglaset bör rengöras regelbundet med en mjuk
trasa.Användinga starkarengöringsmedel,lösningsmedelellersprit.
Förvaring
Svetshjälmenskaförvarasvidrumstemperatur ochlågluftfuktighet.
Ta bort/sätta in bländskyddskassetten
1. Draut potentiometern (6)
2. Lossa muttern
3. Tabortpotentiometern
4. Lås uppadapterngenomatt tryckainsidoclipsen (7)
5. Fällut adaptern (8)
6. Låsuppkassettengenom atttrycka ut sidoclipsen (9)
7. Fällutbländskyddskassetten(9)
Insättningavbländskyddskassettenskeriomvändordning
Byta försättsskiva
Se steg 1-5: Ta bort/sätta in bländskyddskassett
Problemlösning
Bländskyddskassettenbländarinte av
→Rengörsensorerellerförsättsglas
→Kontrolleraljustillförselntillsensorn
Dåligsikt
→Rengörförsättsglasellerfilter
→Anpassaskyddsstegettillsvetsarbetet
→Ökadet omgivande ljuset
Svetshjälmenglider
→Passain/draåt huvudbandetpånytt
Tekniska data
(Allinformationkanändras utanföregåendemeddelande)
Täthetsgrad DIN 4(ljustläge)
DIN9-13(mörktläge)
UV-/IR-skydd Maximalt skydd vid ljustochmörktläge
Växlingstid(ljust tillmörkt) 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Växlingstid(mörkt tillljust) 0,2…0,3s
Patronensmått 90 x 110x 7mm/3.54x4.33 x0.28”
Synfältets storlek 98x38mm / 3.86 x1.5”
Energiförsörjning Solceller,inga batteribyten
Vikt 500g /17.637oz
Arbetstemperatur -10°C -70°C/14°F -157°F
Lagringstemperatur -20°C- 80°C/-4°F–176°F
Klassificeringenligt EN 379 Optiskklass =1
Ljusspridningsklass =3
Homogenitetsklass =
1
Standarder CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Reservdelar
1. Hjälmutankassett
2. Adapter
3. Bländskyddskassett
4. Försättsglas
5. Inreskyddsglas
6. Potentiometervred
7. Huvudbandmedfästdetaljer
8. Pannsvettband
Svenska
9610.063.02 p450_Inhalt.indd 49610.063.02 p450_Inhalt.indd 4 21.2.2008 13:36:26 Uhr21.2.2008 13:36:26 Uhr

5
Avvertenze di sicurezza
Siraccomandadileggereaccuratamentequesteistruzionid‘usoprimadiutilizzare
ilcasco.Verificare il corretto montaggio della lente frontale. Se risulta impossibile
eliminareeventualianomalie, la cartucciaschermo nonpuòpiùessereutilizzata.
Misureprecauzionali & limitazioni disicurezza
Durante lasaldaturasi sviluppanocaloreeradiazionichepossonocausarelesioni
agli occhi e alla pelle. Questo prodotto protegge gli occhi e il volto. Indossando
il casco, gli occhi sono sempre protetti dalle radiazioni ultraviolette e infrarosse,
indipendentementedallivellodiprotezioneprescelto.Perlaprotezionedellerestanti
partidelcorpoè necessarioindossareopportuniindumentiprotettivi.
La maschera per saldatore deve essere utilizzato solamento per la saldatura e la
molatura e non per altre applicazioni. La SPERIAN Welding Protection AG non si
assumealcunaresponsabilitànelcasoincuiilcascovengausatoperscopidiversi
daquelliprevistioqualora nonfosserorispettate le Istruzioniperl’uso.
Il casco è indicato per tutti i procedimenti di saldatura consueti, ad eccezione
della saldaturalaser.
Modalitàsleep
La cartuccia schermo dispone di una funzione di disattivazione automatica che
aumentaladuratadelprodotto.Selecellulesolarinonvengonocolpitedallaluceper
15minuticirca,lacartucciaschermosidisattivaautomaticamente.Perriattivarela
cartuccia,lecellulesolaridevonoessereespostebrevementeallaluce naturale.
Se risultasse impossibile riattivare la cartuccia schermo o se non si oscurasse
accendendo l‘arco di saldatura, il dispositivo dovrà essere valutato come inidoneo
alfunzionamento edovrà quindi esseresostituito.
Garanzia&Responsabilità
LedisposizionidigaranziasonocontenutenelledirettivedeiCentrivenditanazionali
SPERIAN Welding Protection AG. Per ulteriori informazioni a riguardo è possibile
rivolgersiai rivenditoriSPERIANWelding ProtectionAG.
Sonocopertidagaranziasoloidifettidifabbricazioneodeimateriali.Incasodidanni
causatida usoimproprio,dainterventi nonconsentitio daunimpiegononprevisto
dal costruttore, decadono qualunque garanzia e responsabilità. Le condizioni di
garanzia e responsabilità vengono meno anche in caso di utilizzo di componenti di
ricambio diversida quelli distribuitida SPERIAN Protection .
Utilizzo
1. Fascia per la testa. Regolare la fascia superiore (1) sulla dimensione del
proprio capo. Premerelamanopolacon arrestoanottolino (2)e ruotarla finoa
quando la fascia si appoggia al capo in modo saldo e comodo.
2. Distanza dagli occhi ed inclinazione. Ladistanzatra la cartucciae gliocchi
viene regolata allentando le manopole di bloccaggio (3). Regolare in modo
uniformeiduelatiper evitare deviazioni.Dopolaregolazione,serraredinuovo
lemanopoledibloccaggio.L’inclinazionedelcascopuòessereregolatausando
lamanopola(4).
3. Livellodischermo.Ruotandolamanopola(5)èpossibileselezionareillivello
dischermoperDINcompreso tra9 e13.
Pulizia
Siraccomandadipulireregolarmenteconunpannomorbidolacartucciaschermoe
lalentefrontale. Nonutilizzare soluzioni detergenti aggressive, solventio alcol.
Conservazione
Ilcascodisaldaturadeveessereconservatoatemperaturaambienteeincondizioni
dibassaumiditàdell’aria.
Smontaggioe montaggiodella cartuccia schermo
1. Rimuovere ilpulsante delpotenziometro (6)
2. Allentareildado
3. Rimuovereil potenziometro
4. Intrurele cliplateralichesbloccanol’adattatore(7)
5. Rimuoverel’adattatorediinclinazionedalposto (8)
6. Comprimere fuorile cliplaterali chesbloccanolacartuccia (9)
7. Rimuovere lacartuccia diinclinazionedal posto(9)
Montaggiosequenza inversa.
Sostituzionedellalente frontale
Vedapunti1-5:Smontaggiodella cartuccia.
Eliminazionedelle anomalie
La cartucciaschermo nondiventa scura
→Pulireisensori olalente frontale
→Controllarel‘afflusso di luce al sensore
Scarsavisibilità
→Pulirelalentefrontaleoilfiltro
→Adeguare il livello di protezione al processo di saldatura
→Aumentarelaluminositàambientale
Il casco da saldatura scivola
→Regolare/ stringeredi nuovola fasciasul capo
Specifiche
(conriservadimodifichetecniche)
Grado diprotezione DIN4 (statodi luminosità)
DIN9-13(statodioscurità)
Protezione UV/IR Protezionemassimainstatodiluminositàe
dioscurità
Tempodicommutazionedaluminosità
aoscurità 0.0004s(23°C/73°F) 0.0001s(55°C/131°F)
Tempodicommutazionedaoscuritàa
luminosità 0,2…0,3s
Dimensionicassettaantiabbagliamento 90 x 110x7mm / 3.54x 4.33x 0.28”
Dimensionicampo di visualizzazione 98x 38mm/ 3.86 x 1.5”
Alimentazioneelettrica Cellesolari,senzanecessitàdi sostituzione
batterie
Peso 500g/ 17.637oz
Temperaturad’esercizio -10°C– 70°C/ 14°F- 157°F
Temperaturadi magazzinaggio -20°C–80°C/ -4°F -176°F
Classificazione anormaEN 379 Classe ottica =1
Lucediffusa =3
Omogeneità =
1
Omologazioni CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Componentidiricambio
1. Cascosenzacartuccia
2. Adattatore
3. Cartuccia schermo
4. Lente frontale
5. Vetrodi protezioneinterno
6. Pulsantepotenziometro
7. Fasciaperlatestaconelementidi fissaggio
8. Fascia antisudore per la fronte
Italiano
9610.063.02 p450_Inhalt.indd 59610.063.02 p450_Inhalt.indd 5 21.2.2008 13:36:26 Uhr21.2.2008 13:36:26 Uhr

6
Indicacionesde seguridad
Leaelmanualdeinstruccionesantesdeutilizarelcasco.Compruebequeelmontaje
delalentedelaviserafrontalseacorrecto.Nosedebecontinuarsoldandosielfiltro
delasoldaduranofunciona.
Medidas deprecaucióny límitesdeprotección
En el proceso de soldadura se libera calor y radiaciones que pueden causar
lesiones en los ojos y quemaduras en la piel. El presente producto está diseñado
para la protección de los ojos y la cara. Al llevar el casco, los ojos siempre quedarán
protegidos contra las radiaciones ultravioletas e infrarrojas, independientemente
del grado de protección seleccionado. Es imprescindible además llevar ropa de
protecciónapropiadaparaprotegerelresto delcuerpo.
La careta de soldador debe ser utilizada solamente para soldar y amolar y no debe
utilizarse para otras aplicaciones. SPERIAN Welding Protection AG declina toda
responsabilidadderivadadeunautilizacióndelcascodesoldaduraconfinesajenos
alosprevistos odelanoobservancia delmanual de instrucciones.
El casco es apto para las operaciones de soldadura comunes, a excepción de la
soldadurapor láser.
Función de reposo
El cassette integra una función de desconexión automática que contribuye a
prolongar su vida útil. Si en aprox. 15 minutos no se registra luz en las células
solares, el cassette se desconecta de forma automática. Para reconectar el
cassette solohabráqueexponerlodecercaa la luzdiurna.
Si el cassette antideslumbrante no se activa o no se vuelve oscuro al mirar el arco de
soldadura, se considerará no aptopara el usoydeberáreemplazarseporotro.
Garantíayresponsabilidades
Las condiciones de garantía están sujetas a las normativas de los Centros de
venta nacional de SPERIAN Welding Protection AG. Póngase en contacto con el
representante de ventas de SPERIAN Welding Protection AG para obtener más
informaciónalrespecto.
Lagarantíasolocubrelosdefectosdelmaterialydefabricación.Encasodedaños
derivados de unuso indebido, reparaciones no autorizadasoutilización delcasco
para fines que difieran de las especificaciones del fabricante, la garantía perderá
suvalidezynopodránexigirseresponsabilidades.Lagarantíayresponsabilidades
perderán asimismo su validez si se utilizan piezas de recambio que no sean las
suministradaspor SPERIAN Protection.
Utilización
1. Arnés de suspensión. Ajuste el arnés ajustable superior (1) al tamaño de la
cabeza. Presione el botón de trinquete (2) y gírelo hasta que el arnés quede
fijadofirmey cómodamente.
2. Distanciadelosojoseinclinación.Ladistanciaentreelcassetteylosojosse
puederegularmediantelosbotonesderetención(3).Lagraduacióndefijación
debe ser idéntica en ambos lados para evitar descompensaciones. Después
deefectuaresteajuste,aprietedenuevolosbotones deretención.
La inclinacióndel cascopuede ajustarsegirandoelbotón (4).
3. Gradode protección.Esposibleseleccionar el gradodeprotecciónentre los
niveles DIN9 yDIN 13girandoel botón(5).
Limpieza
El cassette antideslumbrante y la lente de la visera frontal deben limpiarse
regularmente con un paño suave. No utilice productos de limpieza fuertes,
disolventes oalcohol.
Almacenamiento
El casco de soldadura debe almacenarse a temperatura ambiente y en entornos
pocohúmedos.
Desmontajey montaje del cassette antideslumbrante
1. Extraiga el botónpotenciómetro(6)
2. Aflojelatuerca
3. Retireelpotenciómetro
4. Moverclips lateraleshaciaelinterior ydesblocareladaptador (7)
5. Volcarfuerael adaptador(8)
6. Moverclipslaterales hacia el exterior yasídesblocarelcassette (9)
7. Inclinar cassetteysacar (9)
Procedaalainversapara la operación de montaje.
Recambiodel cubrefiltroprotector
Seguir pasos 1-5:desmontajedelcassette.
Solucióndeproblemas
El cassette no se vuelve oscuro
→Limpie lossensores olalentedelavisera frontal
→Compruebesi el flujoluminoso llega al sensor
Visióndeficiente
→Limpie la lentedela viserafrontal oelfiltro
→Ajusteelgradodeprotecciónalprocesodesoldaduraencuestión
→Aumente la luz ambiente
El casco de soldadura semueve
→Reajuste/reaprieteelarnésdelacabeza
Especificaciones
(Todoslosdatosestánsujetos amodificacionessinprevioaviso)
Niveldeoscurecimiento DIN4(máximaclaridad)
DIN9-13(máximooscurecimiento)
ProtecciónUV/IR Máxima protección conpantalla tanto clara
comooscura
Tiempo de oscurecimiento 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Tiempo de esclarecimiento 0,2…0,3s
Medidasdelcartucho 90x110x7mm/3.54x 4.33 x 0.28”
Dimensionesdelcampovisual 98 x 38mm/ 3.86 x1.5”
Alimentación Fotoceldas,sincambiode batería
Peso 500g/ 17.637oz
Temperaturadefuncionamiento -10°C-70°C/14°F - 157°F
Temperaturadealmacenamiento -20°C -80°C/ -4°F - 176°F
Clasificaciónsegún EN 379 Cristal óptico =1
Luz difusa =3
Homogeneidad =1
Normas CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Lista derecambios
1. Cascosincassette
2. Adaptador
3. Cassetteantideslumbrante
4. Lentedelaviserafrontal
5. Lenteprotectorainterior
6. Botón potenciómetro
7. Arnésdesuspensiónconelementosdesujeción
8. Cintasudadera
Español
9610.063.02 p450_Inhalt.indd 69610.063.02 p450_Inhalt.indd 6 21.2.2008 13:36:27 Uhr21.2.2008 13:36:27 Uhr

7
Indicaçõesdesegurança
Leia o manual de instruções antes de utilizar o capacete. Verifique se a parte da
frente das lentes de protecção está bem montada. Se não for possível eliminar
falhas, omóduloantiencandeamento já não deve serutilizado.
Medidas deprecaução& Limitaçãodeprotecção
Durante o processo de soldadura são libertadas radiações e calor que podem
provocar ferimentos nos olhos e na pele. Este produto oferece protecção para
os olhos e a face. Ao utilizar o capacete, os seus olhos estão sempre protegidos
contraradiaçõesultravioletaseinfravermelhas,independentementedaescolhado
níveldaviseira.Paraprotegerorestodocorpo,deveserutilizadoadicionalmenteo
respectivovestuáriodeprotecção.
Se o capacete de soldadura for vendido ou for utilizado, desrespeitando o
manual de instruções, a SPERIAN Welding Protection AG não assume qualquer
responsabilidade.
O capacete é adequado a todos os processos de soldadura habituais, excepto
soldadurapor laser.
Mododesuspensão
Omóduloantiencandeamentopossuiumafunçãodedesactivaçãoautomáticaque
aumenta o tempo de vida útil. Se durante cerca de 15 minutos não incidir luz nas
células solares, o módulo de antiencandeamento desliga-se automaticamente.
Para voltar a ligar o módulo, as células solares devem ser expostas à luz do dia
durantebrevesmomentos.
Se já não for possível activar o módulo de antiencandeamento ou ele já não
escurecer durante a ignição do arco de soldadura, deve ser considerado como já
não sendo utilizávele sersubstituído.
Garantia&Responsabilidade
Poderá consultar ostermosda garantianas instruçõesdaorganizaçãodevendas
nacionaldaSPERIANWeldingProtectionAG.Paramaisinformaçõesrespeitantes
aesteassunto,contacteovendedorSPERIANWelding ProtectionAG.
A garantia só é concedida relativamente a defeitos de material e de fabrico. Em
caso de danos devido a utilização inadequada, intervenções não autorizadas ou
utilizaçãonãoprevista pelofabricante,é anuladaa garantiaea responsabilidade.
Tambéméanuladaagarantiaearesponsabilidadeseforemutilizadasoutraspeças
desubstituição que nãosejam as distribuídaspela SPERIANProtection .
Utilização
1. Carneira. Adapte a tira de ajuste superior (1) ao tamanho da sua cabeça.
Pressionaro botão de roquete (2) paradentro e rodar, até a carneira assentar
bem massemexercerpressão.
2. Distância dos olhos e inclinação. A distância entre o módulo e os olhos é
melhorada,desapertandoosbotõesderetenção(3)eajustandoadistância.As
medidas devem seriguaisemambos os lados para evitarinclinações.Depois
desteajuste,voltaraapertar os botõesde retenção.
Ainclinaçãodocapacete podeserajustada atravésdobotão(4).
3. Níveldaviseira.Rodandoobotão(5)podeseleccionaroníveldaviseiraentre
DIN9eDIN13.
Limpeza
O módulo antiencandeamento e a lente de protecção dianteira devem ser limpos
regularmentecomumpanomacio.Nãoutilizeprodutosdelimpezafortes,solventes
ouálcool.
Armazenamento
O capacete de soldadura deve ser guardado à temperatura ambiente com baixa
humidade.
Desmontagem /montagem domódulo
1. Retiraro botão do potenciómetro(6)
2. Soltara porca
3. Retiraro potenciómetro
4. Premiros clipeslateraisparadentro,desbloqueando
assimoadaptador(7)
5. Viraroadaptadorparafora(8)
6. Premir os clipeslateraisparafora, desbloqueandoassim acassete (9)
7. Virara casseteantiencandeamentopara fora(9)
Amontagemdomóduloantiencandeamentorealiza-senaordeminversa.
Substituiro vidro de anteparo
Verpassos1-5:desmontarascassetes antiencandeamento.
Resoluçãodeproblemas
Omódulo antiencandeamento nãoescurece
→Os sensores ou lentes de protecção dianteiras estão sujos
→Verificaçãoda incidênciadeluz no sensor
Mávisão
→Limparaslentesprotectorasouo filtro
→Adaptar o nível da viseiraao processode soldadura
→Aumentara luz ambiente
Ocapacete desoldadura oscila
→Reajustar/apertar atiradacabeça
Especificações
(Todosos dadosestãosujeitosa alteração semavisoprévio)
Nívelde proteção DIN4 (estado luminoso)
DIN9-13(estadoescurecido)
Protecção UV/IR Protecçãomáximanoestadoluminosoou
escurecido
Tempo decomutação
(luminoso paraescurecido) 0.0004s (23°C/73°F) 0.0001s(55°C/131°F)
Tempo decomutação
(escurecidoparaluminoso) 0,2s(0,3)
Tamanhodo carregador 90x 110x7mm/ 3.54 x4.33 x0.28”
Campodevisão 98x 38mm/ 3.86x 1.5”
Alimentação Célulassolares, semsubstituiçãodebateria
Peso 500g/ 17.637oz
Temperaturadefuncionamento -10°C -70°C/14°F-157°F
Temperaturadearmazenamento -20°C - 80°C/ -4°F –176°F
Classificaçãoconforme EN 379 Classeóptica =1
Luz difusa =3
Homogeneidade =
1
Normas CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Peçasde substituição
1. Capacete semcassete
2. Adaptador
3. Móduloantiencandeamento
4. Lentede protecçãodianteira
5. Lentedeprotecçãointerna
6. Botão do potenciómetro
7. Tiradacabeçacompeçasdefixação
8. Bandadesuor
Português
9610.063.02 p450_Inhalt.indd 79610.063.02 p450_Inhalt.indd 7 21.2.2008 13:36:27 Uhr21.2.2008 13:36:27 Uhr

8
Veiligheidsaanwijzingen
Lees de gebruiksaanwijzing aandachtig door voordat u de helm in gebruik neemt.
Controleer of de ruit aan de voorkant goed is gemonteerd. Als fouten niet meer
kunnenwordenhersteld,magdecassettenietmeerwordengebruikt.
Voorzorgsmaatregelen&beperkingbescherming
Bij het lassen komen warmte en straling vrij, die de ogen en de huid kunnen
aantasten. Dit product biedt bescherming voor zowel de ogen als de huid. Uw
ogen zijn bij het dragen van de helm altijd tegen ultraviolette en infrarode straling
beschermd-welkverduisteringsniveauuookhebtingesteld.Terbeschermingvan
derest van het lichaammoettevensbeschermendekledingwordengedragen.
De laskap mag alleen voor lassen en slijpen gebruikt worden en is niet geschikt
voor andere doeleinden. Wordt de lashelm oneigenlijk of zonder in acht nemen
van de gebruiksaanwijzing gebruikt, dan stelt SPERIAN Welding Protection AG
zichnietaansprakelijk.
De helm is geschikt voor alle gangbare lasprocédés, met uitzondering van
laserlassen.
Slaapmodus
Decassetteheefteen automatischeuitschakelfunctie,die delevensduurverlengt.
Valt er gedurende ca. 15min. geenlicht op de zonnecellen,danwordt decassette
automatischuitgeschakeld.Voorhetopnieuwinschakelenvandecassettemoeten
dezonnecellenevenwatdaglichtkrijgen.
Kandecassettenietmeerwordengeactiveerdofverduistertdezenietmeerbijhet
ontsteken van een lasboog, dan is de cassette niet meer bruikbaar en moet deze
wordenvervangen.
Garantie&aansprakelijkheid
De garantiebepalingen zijn vastgesteld door de nationale SPERIAN Welding
Protection AG-verkooporganisatie. Raadpleeg uw SPERIAN Welding Protection
AG-dealervoormeerbijzonderheden.
De garantie is alleen van toepassing op materiaal- en fabricagefouten. In geval
van schade die het gevolg is van verkeerd gebruik, reparaties waarvoor geen
toestemming is verleend of van het gebruik van de helm voor andere doeleinden
dan waarvoor deze door de fabrikant is bedoeld, is de garantie niet langer van
toepassing.Degarantie vervalt ookdoorhet gebruik van onderdelen dieniet door
SPERIANProtectionzijngeleverd.
Gebruik
1. Hoofdband.Stel de bovenste verstelbare band (1) in op de maat van uw hoofd.
Druk de grendelknop (2) in en draai deze totdat de hoofdband stevig maar
comfortabelzit.
2. Oogafstand en helmneiging. De afstand tussen de cassette en de ogen
kan worden aangepast nadat de blokkeerknoppen (3) zijn ontgrendeld. Om
scheefstand te voorkomen moet de instelling aan beide zijden hetzelfde zijn.
Zet na het instellen de blokkeerknoppen weervast.
De helmneigingkanwordeningesteldmetde draaiknop (4).
3. Verduisteringsniveau. Het verduisteringsniveau kan worden ingesteld door
deknop(5) te verdraaien. De verduisteringisinstelbaarvan DIN9 tot DIN13.
Reinigen
Wij adviseren, de verduisteringscassette en de voorzetruit regelmatig met
een zachte doek schoon te maken. Gebruik geen sterke reinigingsmiddelen,
oplosmiddelenofalcohol.
Opslag
De lashelmmoetbijkamertemperatuur in eendroge ruimteworden opgeslagen.
Cassette uit-/inbouwen
1. Verwijderdeknopvandepotentiometer(6)
2. Draaidemoerlos
3. Verwijderdepotentiometer
4. Zijdelingseclipsindrukkenenzodoendedeadapterontgrendelen(7)
5. Adapterkantelen(8)
6. Zijdelingseclipsuitdrukkenenzodoendedecassetteontgrendelen(9)
7. Cassettekantelenen uitnemen(9)
Hetinbouwenvandecassettevindt inomgekeerdevolgordeplaats.
Voorzetruit vervangen
Ziestap 1-5:cassettedemonteren.
Oplossenvanproblemen
Deverduisteringscassettewordtniet donker
→Reinigdesensorsof deruitaan devoorkant
→Controleerdelichtvalopdesensor
Slechtzicht
→Reinig de ruit aan de voorkant of het filter
→Pashet verduisteringsniveau aan op het lasprocédé
→Zorgvoormeeromgevingslicht
Delashelmverschuift
→Stelde hoofdband opnieuwaf
Specificaties
(Techn.wijzingenvoorbehouden)
Beschermingsklasse DIN 4(lichtetoestand)
DIN9-13(donkere toestand)
UV/IR bescherming Maximalebescherminginlichteendonkere
toestand
Schakeltijdvan licht naar donker 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Schakeltijdvan donker naar licht 0,2…0,3s
Afmetingenlasbrilcassette 90 x110x7mm/3.54x 4.33x 0.28”
Afmetingenzichtveld 98 x 38mm/ 3.86 x1.5”
Spanningsvoorziening Zonnecellen,batterij vervangennietnodig
Gewicht 500g/ 17.637oz
Bedrijfstemperatuur -10°C –70°C/14°F-157°F
Bewaartemperatuur -20°C – 80°C /-4°F-176°F
ClassificeringvolgensEN379 Optische klasse = 1
Strooilicht =3
Homogeniteit =
1
Goedkeuringen CE / DIN/ ANSI Z87.1/AS/NZS /GOST-R
Onderdelenlijst
1. Helmzondercassette
2. Adapter
3. Verduisteringscassette
4. Voorzetruit
5. Binnenspatruit
6. Potentiometerknop
7. Hoofdbandmet bevestigingsmateriaal
8. Zweetband
Nederlands
9610.063.02 p450_Inhalt.indd 89610.063.02 p450_Inhalt.indd 8 21.2.2008 13:36:27 Uhr21.2.2008 13:36:27 Uhr

9
Turvallisuusohjeet
Lue nämä käyttöohjeetennen kuin käytätkypärää.Tarkasta,ettäetulasionoikein
asennettu. Jos et pysty korjaamaan vikoja, häikäisysuojakasettia ei saa enää
käyttää.
Suojatoimenpiteet& suojausrajoitukset
Hitsattaessa syntyy lämpöä ja säteilyä, jotka saattavat aiheuttaa silmä- ja
ihovammoja. Tämä tuote suojaa silmiä ja kasvoja. Myös kypärää käytettäessä
silmiisi kohdistuu ultravioletti- ja infrapunasäteilyä riippumatta valitsemastasi
suojatasosta. Käytäsopiviasuojavaatteitamuun kehosisuojaamiseen.
Hitsauskypärää saa käyttää ainoastaan hitsaamiseen ja hiomiseen, ei mihinkään
muuhunkäyttötarkoitukseen.Joshitsauskypärääkäytetäännäidenkäyttöohjeiden
vastaisesti tai jos näitä käyttöohjeita ei noudateta, SPERIAN Welding Protection
AG ei vastaa seurauksista.
Kypäräsoveltuukaikkiinhitsaustöihin lukuunottamatta laserhitsausta.
Sleep-tila
Häikäisysuojakasetissa on automaattinen poiskytkentätoiminto, mikä pidentää
käyttöikää. Jos noin 15 minuutin kuluessa valokennoihin ei ole osunut valoa,
häikäisysuojakasetti kytkeytyy automaattisesti pois päältä. Kasetti kytkeytyy
uudelleen päälle, kun valokennoihin osuuedeshetkellisestipäivänvaloa.
Jos häikäisysuojakasettia ei enää saa kytkettyä päälle tai jos se ei tummennu
valokaaren syttyessä, häikäisysuojakasettia ei enää voi käyttää, vaan se on
vaihdettavauuteen.
Takuu& tuotteen virhevastuu
Takuuehdot löydät SPERIAN Welding Protection AG:n tuotteiden maahantuojan
toimittamasta takuutodistuksesta. Kaikissa takuuta koskevissa kysymyksissä
käännySPERIAN WeldingProtectionAG-myyjänpuoleen.
Takuu rajoittuu tuotteen materiaali- ja valmistusvikoihin. Jos vaurion syynä on
tuotteen epäasianmukainen käyttö, tuotteeseen tehdyt ei-sallitut muutokset tai
tuotteenkäyttömuuhunkuinvalmistajantarkoittamaankäyttötarkoitukseen,takuu
ja tuotteen virhevastuu eivät ole voimassa. Tuotteen virhevastuu ja takuu eivät
myöskäänole voimassa,jostuotteessakäytetäänmuitakuin SPERIANProtection
varaosia.
Käyttö
1. Päänauha. Säädä ylemmän nauhan (1) pituus pääsi koon mukaan. Paina
telkinappia(2)jakierrä sitä,kunnespäänauhaontiukastimutta ei puristavasti
päätäsi vasten.
2. Etäisyys silmiin ja kypärän kallistus. Lukitusnapit (3) vapauttamalla voit
säätää kasetin ja silmien välisen etäisyyden. Säädä molempia puolia saman
verran, äläsäädävinoon. Kiristä sittenlukitusnapitkiinni.
Kypäränkallistuksenvoitsäätääkiertonapista(4).
3. Suojateho. Nappia (5) kiertämällä voit valita suojatehon väliltä DIN 9 ja
DIN13.
Puhdistus
Puhdista häikäisysuojakasetti ja etulasi säännöllisin välein pehmeällä kankaalla
pyyhkien. Äläkäytävoimakkaitapuhdistusaineita, liotinaineitataialkoholeja.
Varastointi
Varastoihitsauskypärähuoneenlämpöisessäjakuivassapaikassa.
Häikäisysuojakasetinirrotus ja asennus
1. Vedäpotentiometrinnappi(6)irti
2. Avaamutteri
3. Irrotapotentiometri
4. Trykksideclipseneinnslik atadapterenfrigjøres(7).
5. Vippadapterenut(8)
6. Trykksideclipseneut slikat kassettenfrigjøres(9).
7. Vipp vernekassetten ut (9)
Asennahäikäisysuojakasettipäinvastaisessajärjestyksessätoimien.
Skiftforsatsglasset
Setrinn 1–5:Avmonteringavvernekassetter
Ongelmien ratkaiseminen
Häikäisysuojakasettiei tummene
→Puhdistatunnistimettaietulasi
→Tarkastavalonosuminentunnistimeen
Huononäkyvyys
→Puhdistaetulasitaisuodatin
→Sovitasuojatehohitsaustyöhön
→Lisääympäristön valoa
Hitsauskypäräeipysypaikallaan
→Säädäpäänauhauudelleen /kiristä
Spesifikaatiot
(Kaikkiin tietoihinsaattaatullamuutoksiailmanettäniistäilmoitetaanetukäteen)
Suodatusteho DIN4 (vaalea)
DIN9-13(tumma)
Ultraviolettisäteily-/infrapunavalosuoja Maksimisuojakirkkaassataitummentuneessa
tilassa
Vaihtoaika(vaaleasta tummaan) 0.0004s(23°C/73°F)
0.0001s(55°C/131°F)
Vaihtoaika(tummasta vaaleaan) 0,2…0,3s
Kasetinmitat 90x 110x 7mm /3.54x4.33 x0.28”
Näköaukon koko 98x 38mm /3.86 x1.5”
Energialähde Valokennot,eiparistojenvaihtoa
Paino 500g/ 17.637oz
Toimintalämpötila -10°C -70°C/14°F-157°F
Varastointilämpötila -20°C-80°C/ -4°F -176°F
LuokitteluEN379:nmukaan Optinenluokka =1
Hajavalo =3
Homogeenisuus =
1
Standardit CE/ DIN/ANSIZ87.1/AS/NZS /GOST-R
Varaosat
1. Kypäräilmankasettia
2. Adapteri
3. Häikäisysuojakasetti
4. Etulasi
5. Sisempisuojalasi
6. Potentiometrinnappi
7. Päänauhajasenkiinnitysosat
8. Otsanauha
Suomi
9610.063.02 p450_Inhalt.indd 99610.063.02 p450_Inhalt.indd 9 21.2.2008 13:36:27 Uhr21.2.2008 13:36:27 Uhr

10
Sikkerhedsanvisninger
Læsbetjeningsvejledningen,førdutagerhjelmenibrug.Kontrollér,atsvejseglasset
er monteret korrekt. Hvis eventuelle fejl ikke kan afhjælpes, må blændebe-
skyttelseskassettenikkelængereanvendes.
Sikkerhedsforanstaltningerogbeskyttelsesbegrænsning
Under svejseprocessen frigives der varme og stråling, som kan føre til øjen- og
hudskader.Detteproduktbeskytterøjneogansigt.Dineøjneeruafhængigtafvalget
afDIN-gradaltidbeskyttetmodultravioletoginfrarødstråling,nårduharhjelmenpå.
Duskalbrugepassendesikkerhedsbeklædningforatbeskytterestenafkroppen.
Svejsehjelmenmåkunanvendestilsvejsning og slibning.Hvis svejsehjelmenikke
anvendes bestemmelses-mæssigt eller betjeningsvejledningen ikke følges, over-
tager SPERIANWelding ProtectionAGikke noget ansvar.
Hjelmeneregnettilallegængsesvejsemetoderund-tagen lasersvejsning.
Dvaletilstand
Blændebeskyttelseskassetten har en automatisk slukke-funktion, som øger
levetiden.Hvissolcellerneikkerammesaflysica.15min.,slukkesblændebeskyttel-
seskassetten automatisk. Solcellerne skal kortvarigt udsættes for dagslys for at
tænde kassetten igen.
Hvis blændebeskyttelseskassetten ikke længere kan aktiveres, eller hvis den
ikke længere bliver mørk, når lysbuen tændes, skal den betragtes som defekt og
udskiftes.
Garanti og erstatningsansvar
Garantibestemmelserne finder du i anvisningen fra SPERIAN Welding Protection
AG‘s nationale salgsorganisation. Hvis du ønsker flereoplysninger om dette, skal
dukontakteSPERIAN WeldingProtectionAG-forhandleren.
Derydeskungarantipåmateriale-og fabrikationsfejl.Itilfældeafskaderpågrund
af ukorrekt anvendelse, ikke tilladte indgreb eller anvendelse, der ikke er tiltænkt
af producenten, bortfalder garanti og erstatningsansvar. Ligeledes bortfalder
erstatningsansvar og garanti, hvis der anvendes andre reservedele end dem, der
forhandlesaf SPERIAN Protection.
Anvendelse
1. Hovedbånd. Tilpas det øverste bånd (1), så det passer til hovedet. Tryk
palskruen(2)ind,ogdrej den,indtilhovedbåndetsidderindtilhovedetudenat
stramme.
2. Afstand til øjnene og hjelmens hældning. Afstanden mellem kassetten og
øjneneindstillesvedatløsnelåseskruerne(3).Indstilbeggesiderens,ogundgå
hældning.Spændderefterlåseskruernefastigen.
Hjelmenshældning kantilpassesmeddrejeknappen(4).
3. Beskyttelsesniveau. Du kan vælge beskyttelsesniveauer mellem DIN 9 og
DIN13ved at drejepåknappen(5).
Rengøring
Blændebeskyttelseskassettenogsvejseglassetskalrengøresjævnligtmedenblød
klud.Brugikkestærkerengøringsmidler,opløsningsmidlerelleralkohol.
Opbevaring
Svejsehjelmenskal opbevaresvedstuetemperatur og lav luftfugtighed.
Afmonteringogmonteringafblændebeskyttelseskassette
1. Trækpotentiometerknappen ud(6)
2. Løsnmøtrikken.
3. Fjern potentiometret.
4. Tryk sideclipsene ind, så adapteren frigøres (7).
5.Vipadapterenud(8).
6. Tryk sideclipsene ud, så kassetten frigøres (9).
7. Vipblændebeskyttelseskassettenud(9).
Blændebeskyttelseskassetten monteresi omvendtrækkefølge
Udskift svejseglasset
Setrin1-5:Afmonteringafblændebeskyttelseskassetter
Fejlfinding
Blændebeskyttelseskassettenbliverikkemørk
→Rengørfølereellersvejseglas
→Kontrollérlysstrømmentilføleren
Dårligt udsyn
→Rengørsvejseglasellerfilter
→TilpasDIN-gradentilsvejsemetoden
→Øg det omgivendelys
Svejsehjelmenrutsjer
→Tilpas/spændhovedbåndet
Specifikationer
(Medforbeholdforændringerudenforudgåendevarselforbeholdes)
Toningsniveau DIN4 (lystilstand)
DIN9-13(mørktilstand)
UV/IR-beskyttelse Maksimum beskyttelsei lyseller mørk tilstand
Skiftetid(lystilmørk) 0.0004s(23°C/73°F)
0.0001s(55°C/131°F)
Skiftetid(mørktillys) 0,2 til0,3 sek.
Indsatsensdimensioner 90 x 110x 7mm/ 3.54 x 4.33 x 0.28”
Synsfeltetsstørrelse 98 x 38mm/ 3.86 x1.5”
Strømforsyning Solceller,ingenbatteriskift
Vægt 500g /17.637oz
Driftstemperatur -10°Ctil70°C
Opbevaringstemperatur -20°C til+80°C
Klassifikation iht.EN 379 Optisk klasse =1
Lysspredning = 3
Homogenitet =
1
Standarder CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Reservedele
1. Hjelmudenkassette
2. Adapter
3. Blændebeskyttelseskassette
4. Svejseglas
5. Indvendigtbeskyttelsesglas
6. Potentiometerknap
7. Hovedbåndmed monteringsdele
8. Pandesvedrem
Dansk
9610.063.02 p450_Inhalt.indd 109610.063.02 p450_Inhalt.indd 10 21.2.2008 13:36:27 Uhr21.2.2008 13:36:27 Uhr

11
Sikkerhetsinstruks
Les denne bruksanvisningen nøye før du begynner å bruke hjelmen. Kontroller at
forsatsglasset er riktig montert. Dersom vernekassetten ikke kan repareres, må
denikkelengerbrukes.
Forsiktighetsregler & vernetiltak
Varmeog stråling undersveiseprosessenkanføretilskade på øyne og hud.Dette
produktet beskytter øynene og ansiktet. Ved å bære denne hjelmen er øynene
fullstendig beskyttet mot ultrafiolett og infrarød stråling uavhengig av hvilken
vernegradsomerinnstilt.Foråbeskytterestenavkroppenerdetitilleggnødvendig
åbruke dertilegnetbeskyttelse.
Sveisehjelmen skal kun brukes til sveising og sliping, ikke til andre formål. Blir
sveisehjelmenbrukttilandreformålellerbehandletpåannenmåteennbeskreveti
bruksanvisningen,påtarSPERIANWeldingProtectionAG segikkenoeansvar.
Hjelmenegner segforalle typervanligesveisearbeider,unntatt lasersveising.
Standbymodus
Vernekassetten har en funksjon som gjør at den slår seg automatisk av og derved
forlenger levetiden. Faller det ikke noe lys på solsellene i løpet av ca. 15 min. slår
vernekassetten seg automatisk av. For å slå på kassetten igjen, må solcellene
utsetteskortvarigfordagslys.
Dersomvernekassettenikkelengerlarsegaktivereellerikkelengergirbeskyttelse
motsveiseflammen, må den ansees som defekt og byttes ut.
Garanti & Ansvar
GarantibestemmelsenekanfåeshosSPERIANWeldingProtectionAG’snasjonale
salgsorganisasjon.TakontaktmeddinSPERIANWeldingProtectionAG-forhandler
for nærmere informasjon.
Garantien gjelder kun material- og produksjonsfeil. Garanti og ansvar gjelder ikke
for skade på grunn av feil bruk, ukyndig inngrep, eller dersom hjelmen er brukt til
andre formål enn produsenten har spesifisert. Garanti og ansvar gjelder heller ikk
vedbrukav delerfraandreleverandørerennSPERIAN Protection.
Bruk
1. Hodebånd.Justerøvrestrammebånd(1)iforhold tilhodestørrelsen.Trykkinn
justeringsknappen(2)og dreidentilhodebåndetsittergodtutenåstramme.
2. Øyeavstand og og hjelmhelling. Avstanden mellom kassetten og øynene
stilles inn ved å løsne på låseknappene (3). Begge sider stilles inn samtidig.
Unngåskjevstilling.Skruderetterlåseknappenefastigjen.
Hjelmhellingentilpassesmeddreieknapp(4).
3. Beskyttelsesnivå. Ved å vri på knappen (5) kan du velge beskyttelsesnivå
mellom DIN9 og DIN13.
Rengjøring
Vernekassettenogforsatsglassetbørrengjøresregelmessigmedenmykklut.Ikke
bruksterkerengjøringsmidler,løsemidlerelleralkokol.
Oppbevaring
Sveisehjelmenoppbevaresiromtemperaturogvedlav luftfuktighet.
Av-/påmontering av vernekassetten
1. Trekkutpotensiometerknappen(6)
2. Løsnemutteren
3. Taut potensiometeret
4. Trykksideclipseneinnslik atadapterenfrigjøres(7).
5. Vippadapterenut(8)
6. Trykksideclipseneut slikat kassettenfrigjøres(9).
7. Vipp vernekassetten ut (9)
Montervernekassetten pånytti omvendt rekkefølge.
Skiftforsatsglasset
Setrinn 1–5:Avmonteringavvernekassetter
Feilsøking
Vernekassetten vilikke bli mørkere
→Rengjørsensorbryterellerforsatsglass
→Kontrollerlysstrømmentilsensoren
Dårligsikt
→Rengjørforsatsglassellerfilter
→Justervernegradentilsveiseforløpet
→Øklyseti omgivelsene
Sveisehjelmensitterdårlig
→Justerhodebåndetpånytt
Tekniske data
(Alledatakanendresutenviderevarsel.)
Skyggenivå DIN 4(lys tilstand)
DIN9-13(mørktilstand)
UV/IR-beskyttelse Maksimalbeskyttelsevedlys eller mørktilstand
Endringstid(lystilmørk) 0.0004s(23°C/73°F)
0.0001s(55°C/131°F)
Endringstid(mørktillys) 0,2…0,3s
Dimensjon patron 90 x 110x 7mm/3.54x4.33 x0.28”
Størrelse på synsfelt 98 x38mm /3.86x1.5”
Strømforsyning Solceller,intetbytteav batteri
Vekt 500g/ 17.637oz
Brukstemperatur -10°C- 70°C / 14°F -157°F
Lagringstemperatur -20°C- 80°C/-4°F-176°F
Klassifisering ihenhold tilEN 379 Optisk klasse =1
Spredtlys =3
Homogenitet =
1
Standarder CE/ DIN/ ANSIZ87.1/AS/NZS /GOST-R
Deleliste
1. Hjelmutenkassett
2. Adapter
3. Vernekassett
4. Forsatsglass
5. Indreverneglass
6. Potensiometerknapp
7. Hodebånd med festeanordning
8. Svettereim
Norsk
9610.063.02 p450_Inhalt.indd 119610.063.02 p450_Inhalt.indd 11 21.2.2008 13:36:28 Uhr21.2.2008 13:36:28 Uhr

12
Wskazówkidotyczącebezpieczeństwa
Przed pierwszym użyciem należy zapoznaćsięz instrukcjąobsługi. Sprawdzić
prawidłowy montaższybki zabezpieczającej. W przypadku braku możliwości
usunięcia usterek nie wolno dłużej używaćosłony ochraniającej przed
oślepieniem.
Czynnościzabezpieczające& Ograniczenieochronne
Podczasspawaniadochodzidowydzielaniasięciepłaipromieniowania,mogącego
przyczynićsiędopowstawaniaobrażeńoczu i skóry.Tenprodukt oferujeochronę
oczu i twarzy. Niezależnie od wybranego stopnia ochrony podczas stosowania
tego hełmu oczy zawsze sąchronione przez promieniowaniem ultrafioletowym i
podczerwonym. Do ochrony pozostałej części ciała należy stosowaćdodatkowo
odpowiedniąodzieżochronną.
Hełm do spawania wolno stosowaćwyłącznie do prac spawalniczych i do
szlifowania. W przypadku stosowania hełmu niezgodnie z przeznaczeniem
lub wbrew zaleceniom podanym w instrukcji obsługi firma SPERIAN Welding
Protection AG nie przejmuje żadnej odpowiedzialności za powstałe w ten sposób
stratyiobrażenia.
Ten hełm nadaje siędo stosowania podczas każdego procesu spawania, oprócz
spawanialaserowego.
Tryb hibernacji
Osłona ochraniająca przed oślepieniem posiada funkcjęautomatycznego
wyłączania, zwiększającąjej żywotność. Jeśli w trakcie ok. 15 minut na ogniwa
słonecznie nie pada światło, następuje automatyczne wyłączenie osłony. W
celu ponownego włączenie osłony, ogniwa słoneczne musząbyćprzez chwilę
wystawionenadziałanieświatła dziennego.
Wprzypadkubrakumożliwościuruchomieniaosłonyochraniającejprzedoślepieniem
lubgdypozapaleniusięłukuspawanianienastępujejejzaciemnienie,oznaczato,
żeosłonanienadajesiędodalszegoużytkui musizostaćwymieniona.
Gwarancja & Odpowiedzialność
Określenie okresu gwarancyjnego leży w gestii krajowej organizacji handlowej
SPERIANWeldingProtection AG. Wceluzapoznaniasięzdalszymiinformacjami
należyskontaktowaćsięz handlowcemSPERIAN WeldingProtectionAG.
Gwarancja obejmuje jedynie błędy materiałowe i usterki powstałe podczas
produkcji.Gwarancjanieobejmujeuszkodzeńpowstałychwwynikuniewłaściwego
użytkowania, zmian dokonanych samowolnie przez użytkownika lub korzystania
z hełmu w celach innych niżokreślone przez producenta. Gwarancja zostaje
unieważniona równieżw przypadku stosowania innych części zamiennych niż
sprzedawaneprzezfirmęSPERIAN Protection.
Zastosowanie
1. Opaska na głowę.Dopasowaćgórnąruchomączęść opaski (1) do wielkości
swojej głowy. Następnie wcisnąć przycisk (2) i obracaćgo do momentu, aż
opaskadokładniedopasujesiędogłowy.
2. Odstęp od oczu i nachylenie hełmu. Przez poluzowanie przycisków
blokujących można ustawićodstęp pomiędzy osłonązabezpieczającąa
oczami. Obie strony ustawićidentycznie. Po ustawieniu ponownie naciągnąć
przyciskublokujące.
Nachyleniehełmumożnaustawiaćzapomocąpokrętła (4).
3. Stopieńochrony. Przez obrócenie pokrętła (5) można wybieraćstopień
ochronypomiędzy DIN9iDIN13.
Czyszczenie
Osłona ochraniająca przed oślepieniem i szybka zabezpieczająca musząbyć
regularnieczyszczonemiękkąszmatką.Nieużywaćsilnychśrodkówczyszczących,
rozpuszczalnikówlubalkoholu.
Przechowywanie
Hełm do spawania należy przechowywaćw temperaturze pokojowej i przy niskiej
wilgotnościpowietrza.
Wymianaszybkizabezpieczającej
Demontaż/montażosłonyochraniającej przedoślepieniem
1. Wyciągnąć przyciskpotencjometru(6)
2. Poluzowaćnakrętkę
3. Usunąć potencjometr
4.Wcisnąć bocznezaczepyodryglowująctymsamymadapter (7)
5.Odchylićiwyjąć adapter(8)
6.Wycisnąć bocznezaczepyodryglowująctymsamym osłonę(9)
7. Odchylićiwyjąć osłonęzabezpieczającąprzedoślepieniem(9)
Montażosłonyprzebiega wodwrotnejkolejności.
Wymianaszybkizabezpieczającej
Patrzczynności1-5:Demontażosłonyzabezpieczającej przedoślepieniem
Usuwanieusterek
Osłonachroniąca przed oślepieniemniezaciemnia się.
→Wyczyścićczujniki lubszybkęzabezpieczającą.
→Sprawdzićprzedostawaniesiępromieniaświatła doczujników.
Zławidoczność
→Wyczyścićszybkęzabezpieczającąlubfiltr
→Dopasowaćstopieńochronydoprocesu spawania.
→Zwiększyćintensywność światłaotoczenia.
Hełm dospawania ześlizgujesię
→Dopasować/naciągnąć opaskę.
Specyfikacje
(Zmiany technicznezastrzeżone)
Stopieńochrony DIN 4(stan jasny)
DIN9-13(stanzaciemnienia)
OchronaUV/IR Maksymalnaochrona w staniejasnym i
zaciemnienia
Czasprzełączaniaz jasnegona ciemny 0.0004s(23°C/73°F)
0.0001s(55°C/131°F)
Czasprzełączaniaz ciemnego na jasny 0,2…0,3s
Wymiaryosłony ochraniającejprzed
oślepieniem 90 x110x7mm/ 3.54x 4.33x 0.28”
Wymiary polawidzenia 98x 38mm /3.86x1.5”
Zasilanienapięciem Ogniwasłoneczne,niejest koniecznawymiana
baterii
Ciężar 500g / 17.637oz
Temperaturapracy -10°C –70°C/ 14°F- 157°F
Temperaturaw miejscuskładowania -20°C – 80°C /-4°F-176°F
Klasyfikacja wg EN379 Klasa optyczna = 1
Światłorozproszone = 3
Homogeniczność =
1
Dopuszczenia CE/DIN/ ANSI Z87.1/ AS/NZS / GOST-R
Częścizamienne
1. Hełmbezosłonychroniącejprzed oślepieniem
2. Adapter
3. Osłonachroniącaprzed oślepieniemwrazzramąmocującą
4. Szybka zabezpieczająca
5. Wewnętrznaszybkaochronna
6. Przycisk potencjometru
7. Opaska na głowęzelementamimocującymi
8. Opaskanaczoło
Polski
9610.063.02 p450_Inhalt.indd 129610.063.02 p450_Inhalt.indd 12 21.2.2008 13:36:28 Uhr21.2.2008 13:36:28 Uhr

13
Bezpečnostnípokyny
Předtím, než začnete přilbu používat, přečtěte si návod k použití. Zkontrolujte
správnou montáž předního skla. Nelze-li závady odstranit, nesmí se kazeta
sochrannouclonoujižpoužívat.
Bezpečnostníopatření aomezeníochran
Přisvařovánídocházíkuvolňováníteplaazáření,kterébymohlozpůsobitporanění
pokožkya poškozenízraku.Tentovýrobekchráníočia obličej.Nosíte-litutopřilbu,
bez ohledu na volbu stupněochrany máte oči vždy chráněné proti ultrafialovému
ainfračervenémuzáření.Zbytektělamusítenavícchránitodpovídajícímochranným
oděvem.
Ochranná svářečská helma se smí používat jen při svařování a broušení a není
určenapro jinéaplikace.Zanevhodnépoužitísvářečsképřilbynebozazanedbání
návodu kpoužití nepřebírá firma SPERIAN Welding Protection AG žádnou
odpovědnost.
Tato přilbasehodíprovšechnyběžnésvařovacípostupy,s výjimkou laserového
svařování. Řiďte se, prosím, doporučením pro volbu stupněochrany uvedeným
naobalu.
Pohotovostní režim
Kazeta sochrannou clonou je vybavena funkcí automatického vypínání, která
prodlužujejejíživotnost.Nedopadá-lipodobucca15minutnasolárníčlánkyžádné
světlo, kazeta sochrannou clonou se automaticky vypne. K opětnému zapnutí
kazety musíbýtsolárníčlánkykrátcevystavenydennímusvětlu.
Nelze-li již kazetu sochrannou clonou aktivovat nebo jestliže se při zapálení
svařovacího oblouku kazeta nezatmí, musí být prohlášena za nepoužitelnou
avyměněna.
Záruka aodpovědnost
Záruční ustanovení se dozvíte ze směrnic místní prodejní organizace firmy
SPERIAN Welding Protection AG. Pro další informace, které se záruk týkají, se
obraťtenaprodejcefirmy SPERIAN Welding ProtectionAG.
Záruka se vztahuje jen na vady materiálu a na výrobní vady. Vpřípaděškod
způsobených nepatřičným používáním, nedovolenými zásahy nebo použitím
vrozporu se zamýšleným účelem záruka aodpovědnost odpadá. Záruka
aodpovědnost odpadá ivpřípaděpoužití jiných náhradních dílůnež těch, které
dodáváfirmaSPERIANProtection .
Použití
1. Pásek na upevnění přilby. Horní přestavitelný pásek (1) nastavte podle
velikostisvéhlavy.Řehtačkovýknoflík(2)zatlačtedovnitřaotáčejtejím,dokud
páseknaupevnění přilbydostatečněnepřiléhá, aniž by tlačil.
2. Vzdálenostočía sklonpřilby.Uvolněnímaretačníhoknoflíku(3)senastavuje
vzdálenostmezi kazetoua očima.Oběstranynastavtestejně, bez našikmení.
Následněaretačníknoflíkopětutáhněte.
Sklon přilbysepřizpůsobujeotočnýmknoflíkem(4).
3. Stupeňochrany. Otáčením knoflíku (5) lze volit stupeňochrany mezi DIN 9
aDIN13.
4. Maskačidel.Vsazenámaskačidel(6)zmenšujeotvoryčidelatímvlivrušivého
světla,např.odrazů.Maskučidel lzeodstranit nehtem.
Čistění
Kazeta sochrannou clonou apřední sklo se musí pravidelněčistit měkkým
hadříkem.Nepoužívejtežádnésilné čisticíprostředky,rozpouštědlaanilíh.
Skladování
Svářečská ochranná helma se má skladovat při pokojové teplotěa nízké vlhkosti
vzduchu.
Demontážamontážkazetysochrannouclonou
1. Stáhněte knoflíkpotenciometru(6)
2. Uvolnětematici
3. Vyjmětepotenciometr
4.Postranníspony zatlačtedovnitřaodjistětetímadaptér(7)
5.Adaptér vyklopte ven (8)
6.Postrannísponyvytlačteven atímodjistětekazetu(9)
7.Kazetusochrannouclonouvyklopteven(9)
Montážkazetysochrannouclonouseprovádíopačným postupem.
Výměnapředníhoskla.
Vizkroky1-5:demontážkazetys ochrannouclonou
Řešení problémů
Kazeta s ochrannouclonounezatmívá
→vyčistětečidlanebo přednísklo
→zkontrolujtesvětelnýtokdopadajícínačidlo
Špatnývýhled
→vyčistětepřednísklonebofiltr
→stupeňochranypřizpůsobtesvařovacímupostupu
→zesilteokolnísvětlo
Svářečská ochranná helma sesmeká
→znovunastavte/utáhnětepásekna upevnění přilby
Specifikace
(Veškeréúdaje se mohou měnitbezpředchozíhoupozornění)
Úroveňzaclonění DIN4(přiosvětlení)
DIN9-13(zašera)
OchranaUV/IR Maximálníochranapřiosvětlenínebozašera
Přepínací doba (zosvětlení do šera) 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Přepínací doba (ze šeranaosvětlení) 0,2…0,3s
Rozměrykazety 90x110x7mm/3.54x4.33 x 0.28”
Velikostzorného pole 98 x38mm / 3.86 x1.5”
Napájení Slunečníbaterie,nevyměňujíse
Hmotnost 500g / 17.637oz
Provozní teplota -10°C-70°C/14°F-157°F
Skladovacíteplota -20°C-80°C/-4°F-176°F
KlasifikacepodleEN379 Optickátřída =1
Rozptýl. světlo =3
Homogenita =
1
Standardy CE/DIN /ANSI Z87.1/AS/NZS /GOST-R
Náhradnídíly
1. přilbabez kazety
2. adaptér
3. kazetasochrannouclonou,včetněupevňovacíhorámečku
4. přednísklo
5. vnitřníochrannésklo
6. knoflíkpotenciometru
7. pásek na upevnění přilbys upevňovacímizávěsy
8. čelnípásek
Čeština
9610.063.02 p450_Inhalt.indd 139610.063.02 p450_Inhalt.indd 13 21.2.2008 13:36:28 Uhr21.2.2008 13:36:28 Uhr

14
Указания по технике безопасности
Передиспользованиемшлемапрочтитеданнуюинструкциюпоэксплуатации.
Проверьте правильный монтаж переднего стекла.Если устранить дефекты
не удается, дальнейшее использование кассеты со светофильтрами
запрещается.
Меры предосторожности иограничения по защите
Вследствиетепло-исветоизлучениявпроцессесваркивозможно поражение
органов зрения икожных покровов. Данное изделие обеспечивает защиту
глаз илица.При ношениишлемаобеспечиваетсяпостояннаязащитаглаз от
ультрафиолетовогоиинфракрасногоизлученияприработеналюбомуровне
светозащиты.Для защиты других частей тела следует носить специальную
защитную одежду.
Защитный шлем сварщика разрешается использовать исключительно для
сварки ишлифования, запрещается использовать его для других целей.
Вслучаеприменения шлема сварщикане поназначениюилинесоблюдения
данной инструкции по эксплуатации фирма SPERIAN Welding Protection AG
ответственности не несет.
Шлем подходит для выполнения всех стандартных сварочных работ за
исключением лазерной сварки.
Режим ожидания
Кассета со светофильтрами оснащена функцией автоматического
выключения, за счет которой увеличивается срок ее службы. Если на
солнечные элементы втечение прим.15минут не попадает свет, кассета со
светофильтрами автоматически выключается. Для повторной активизации
кассеты необходимо подвергнуть солнечные элементы на короткое время
воздействию дневного света.
Если кассетасо светофильтрами не активизируется или не затемняется при
зажигании сварочной дуги, она считается непригодной для эксплуатации и
подлежит замене.
Гарантия иответственность
Гарантийные обязательства определяются директивами национальной
торговой организации SPERIAN Welding Protection AG. За дополнительной
информацией обращайтесь кдилеру SPERIANWeldingProtectionAG.
Гарантия распространяется только надефекты материалов иизготовления.
Действие гарантии прекращается, если повреждение было вызвано
использованием не по назначению, внесением изменений вконструкцию
или использованием шлема иным, не предусмотренным изготовителем,
способом.Действие гарантии прекращается также вслучае использования
запасных частей,приобретенных не вфирме SPERIANProtection.
Использование
1. Головная лента.Отрегулируйте верхнюю ленту (1) по размеру головы.
Нажмите иповерните ручку (2) сфиксацией таким образом, чтобы
головная лента прилегала плотно,но не давила на голову.
2. Расстояние доглаз инаклоншлема.Ослабьтефиксирующиеручки (3)и
отрегулируйте расстояниеот кассетыдо глаз.Собеих сторонрасстояние
должно быть одинаковым, не допускайте перекоса. После регулировки
затяните фиксирующие ручки.
Угол наклона шлема устанавливается спомощью вращающейся ручки (4).
3. Уровень светозащиты.Установить уровень светозащиты по DIN 9 –
DIN13можно спомощью вращающейся ручки (5).
Чистка
Следует регулярно очищать кассету со светофильтрами ипереднее стекло
мягкой тканью. Запрещается использовать концентрированные чистящие
средства,растворители или спирт.
Хранение
Шлем сварщика должен храниться при комнатной температуре инизкой
влажности воздуха.
Монтаж/демонтаж кассеты со светофильтрами
1. Выньте ручку потенциометра (6)
2. Отверните гайку
3. Удалите потенциометр
4. Вдавить внутрь боковые зажимы итем самым разблокировать
адаптер (7)
5. Наклонив шлем,извлечь адаптер (8)
6. Вытолкнуть боковые зажимы наружу итем самым разблокировать
кассету (9)
7. Наклонив шлем,извлечь кассету защитного светофильтра (9)
Монтаж кассеты со светофильтрами выполняется вобратной
последовательности.
Замена наружного щитка
См.этапы 1-5:Снятие кассеты защитного светофильтра
Устранение неисправностей
Кассета со светофильтрами не затемняется
→Очистите сенсоры или переднее стекло
→Проверьте попадание света на сенсор
Плохая видимость
→Очистите переднее стекло или фильтр
→Отрегулируйте уровень светозащиты всоответствии свидом
сварочных работ
→Обеспечьте хорошее освещение
Шлем спадает
→Заново отрегулируйте/подтяните головную ленту
Технические данные
(Все данные подлежат изменению без предварительного уведомления)
Степень затемнения DIN4(на свету)
DIN9-13(втемноте)
Защита от УФ/ИК излучения Максимальная защита при свете или темноте
Время переключения (из света втемноту) 0.0004s(23°C/73°F)
0.0001s(55°C/131°F)
Время переключения (из темноты всвет) 0,2…0,3с
Размеры картриджа 90 x110x7mm/3.54x 4.33x 0.28”
Размеры смотрового отверстия 98x 38mm/ 3.86 x1.5”
Источник питания Фотоэлементы,не требуется замены
батареек
Вес 480г/16.932унций
Рабочая температура -10°C -70°C/14°F - 157°F
Температура хранения -20°C- 80°C/-4°F-176°F
Классификациявсоответствии сEN 379 Оптический класс =1
Рассеянный свет =3
Гомогенность =
1
Стандарты CE/DIN /ANSI Z87.1/AS/NZS /GOST-R
Запасные части
1. Шлем без кассеты
2. Адаптер
3. Кассета со светофильтрами вкл.крепежную рамку
4. Переднее стекло
5. Внутреннее защитное стекло
6. Ручка потенциометра
7. Головная лента скрепежными элементами
8. Лента от пота
РУССКИЙ
9610.063.02 p450_Inhalt.indd 149610.063.02 p450_Inhalt.indd 14 21.2.2008 13:36:29 Uhr21.2.2008 13:36:29 Uhr

15
Ё᭛
ᅝܼᦤ⼎
ᓔྟՓ⫼䴶㔽ࠡ䇋䯙䇏ᴀ᪡԰ᣛDŽ
Ẕᶹᰃ৺ℷ⹂ᅝ㺙໪ֱᡸ⠛DŽབᵰᬙ ϡ㛑ᥦ䰸ˈϡܕ䆌ݡՓ⫼䰆
⳽ⲦDŽ
乘䰆᥾ᮑϢֱᡸ䰤ࠊ
೼⛞᥹䖛⿟Ё䞞ᬒߎⱘ⛁䞣䕤ᇘৃ㛑Ӯᇐ㟈ⴐ⴯Ⲃ㙸ᤳӸDŽᴀ
ѻકЎⴐ⴯䴶䚼ᦤկᅝܼ䰆ᡸDŽা㽕Խ᠈䴶㔽ˈϡㅵ䗝ᢽા⾡ֱ
ᡸㄝ㑻ˈ䛑ৃҹֱᡸᙼⱘⴐ䬰ܡফ㋿໪㒓㑶໪㒓䕤ᇘⱘӸᆇDŽ㽕
ֱᡸ݊Ҫ䑿ԧ䚼ߚˈᑨ঺໪こ᠈Ⳍᑨⱘ䰆ᡸ᳡DŽ
⛞᥹ֱᡸ䴶㔽া㛑೼⛞᥹ⷨ⺼ᯊՓ⫼ˈϡᕫ⫼Ѣ݊Ҫ⫼䗨DŽབᵰ
᳾ᇚ⛞᥹ֱᡸ䴶㔽⫼Ѣ㾘ᅮⳂⱘˈ៪㗙Փ⫼ᯊϡ䙉ᅜᴀ᪡԰ᣛˈ
SPERIAN Welding Protection AG ®ὖϡᡓᢙӏԩ䋷ӏDŽ
䆹䴶㔽䗖⫼Ѣϡࣙᣀ▔ܝ⛞ ⱘ᠔᳝ᐌ㾕⛞᥹ᮍ⊩DŽ
ӥ⳴῵ᓣ
䰆⳽Ⲧ݋᳝㞾ࡼᮁ䏃ࡳ㛑ˈᦤ催њՓ⫼ᇓDŽབᵰ೼㑺15ߚ䩳ݙ≵
᳝ܝ㒓✻ᇘࠄ໾䰇㛑⬉∴Ϟˈ䰆⳽Ⲧ֓Ӯ㞾ࡼᮁ䏃DŽ㽕ᛇ䞡ᮄ᥹䗮
䰆⳽Ⲧˈᖙ乏䅽໾䰇㛑⬉∴ফࠄ㞾✊ܝ㒓ⱘⷁᯊ䯈✻ᇘDŽ
བᵰ䰆⳽Ⲧ᮴⊩ݡ▔⌏៪㗙೼ᓩ➗⛞ᓻᯊϡݡবᱫˈᖙ乏߸ᅮ݊
ϡৃݡՓ⫼ᑊ䖯㸠᳈ᤶDŽ
ֱׂϢ䋷ӏ
ֱׂᴵℒ䇋㾕SPERIAN Welding Protection AG ®ᴀ೑䫔ଂ㒘㒛ⱘ
ᣛ⼎DŽ䆺㒚ֵᙃ䇋䆶SPERIAN Welding Protection AG ®㒣䫔
ଚDŽ
ֱׂҙ䰤Ѣᴤ᭭ࠊ䗴㔎䱋DŽᇍѢ⬅ѢՓ⫼ϡᔧǃ䴲⊩᳈ᬍ៪㗙⫼
Ѣ䴲ࠊ䗴ଚ㾘ᅮ⫼䗨㗠ᓩ䍋ⱘᤳണˈSPERIAN Welding Protection
AG ®ϡᦤկֱׂˈгϡᡓᢙӏԩ䋷ӏDŽབᵰՓ⫼䴲SPERIAN
Welding Protection AG ®䫔ଂⱘ݊Ҫ໛ӊˈSPERIAN Welding
Protection AG ®ৠḋϡᦤկֱׂϨϡᡓᢙӏԩ䋷ӏDŽ
ᑨ⫼
1ˊ༈ᏺ˖ᡞϞ䚼䇗㡖ᏺ (1) 䇗ᭈࠄヺড়ᙼⱘ༈䚼ሎᇌDŽ
ᣝϟẬ䕂ᮟ䪂 (2) ᑊᮟ㋻ˈⳈࠄ༈ᏺ㓋㋻Ԛজ᮴䖿ᛳDŽ
2ˊ䴶䚼䎱⾏䴶㔽 ᭰ᑺ˖ᵒᓔℶࡼ䪂 (3) 䇗ᭈ䰆⳽ⲦϢⴐ⴯П
䯈ⱘ䎱⾏DŽϸ䖍ৠḋ䇗ᭈˈϡ㽕ؒ᭰DŽ✊ৢ䞡ᮄᡁ㋻ℶࡼ䪂DŽ
䴶㔽ؒ᭰ᑺৃҹ䗮䖛ᮟ䪂 (4) 䇗㡖DŽ
3ˊֱᡸㄝ㑻˖䗮䖛ᮟ䕀ᣝ䪂 (5) 䗝ᢽDIN 9ࠄDIN 13П䯈ⱘֱᡸㄝ
㑻DŽ
⏙⋕
ᖙ乏ᅮᳳ⫼ᶨ䕃ⱘֱ⋕Ꮧ⏙⋕䰆⳽ⲦϢ໪ֱᡸ⠛DŽ⏙⋕ᯊϡ㽕Փ⫼
ᔎ⋫⍸ࠖǃ⒊ࠖ៪䜦㊒DŽ
ټ㮣
⛞᥹ֱᡸ䴶㔽ᑨ೼ᅸ⏽Ԣぎ⇨⑓ᑺⱘ⦃๗Ёټ㮣DŽ
ᢚ / ᅝ㺙䰆⳽Ⲧ
1ˊߎ⬉ԡ䅵ᮟ䪂 (6)
2ˊᵒᓔ㶎↡
3ˊᢚϟ⬉ԡ䅵
4ˊᣝܹջ䴶།ᄤᑊ಴ℸᵒᓔ䗖䜡఼ (7)
5ˊ㗏ߎ䗖䜡఼ (8)
6ˊߎջ䴶།ᄤᑊ಴ℸᵒᓔ䰆⳽Ⲧ (9)
7ˊ㗏ߎ䰆⳽Ⲧ (9)
䰆⳽Ⲧⱘᅝ㺙ᣝ✻Ⳍডⱘ乎ᑣ䖯㸠DŽ
᳈ᤶ໪ֱᡸ⠛
䇋খ䯙ℹ偸1-5˖ᢚ䰆⳽ⲦDŽ
ᬙ䱰ᶹ䆶
䰆⳽Ⲧϡবᱫ
→⏙⋕Ӵᛳ఼៪໪ֱᡸ⠛
→Ẕᶹ㟇Ӵᛳ఼ⱘܝ䗮䞣
㛑㾕ᑺᏂ
→⏙⋕໪ֱᡸ⠛៪ܝ䖛Ⓒ఼
→ḍ᥂⛞᥹ᮍ⊩䇗ᭈֱᡸㄝ㑻
→ᦤ催⦃๗ܝ㒓҂ᑺ
⛞᥹ֱᡸ䴶㔽⒥ࡼ
→䞡ᮄ䇗ᭈ / ᢻ㋻༈ᏺ
໛ӊ
1. 䴶㔽ˈϡᏺ䰆⳽Ⲧ
2. 䗖䜡఼
3. 䰆⳽Ⲧ
4. ໪ֱᡸ⠛
5. ݙֱᡸ⠛
6. ⬉ԡ䅵ᣝ䪂
7. ᏺ೎ᅮӊⱘ༈ᏺ
8. ࠡ乱⛞ᏺ
9610.063.02 p450_Inhalt.indd 159610.063.02 p450_Inhalt.indd 15 21.2.2008 13:36:29 Uhr21.2.2008 13:36:29 Uhr

16
Biztonságitudnivalók
Kérjük, olvassa át ezt a kezelési útmutatót, mielőtt először használná a sisakot.
Ellenőrizze az előtétüveg helyes beszerelését. Amennyiben bizonyos hibák nem
háríthatókel, nemszabadtovábbhasználnia fényellenzőkazettát.
Óvintézkedésekésavédelemkorlátai
Ahegesztésieljárásnálkeletkezőhőés sugárzás szem- és bőrsérüléseketokozhat.
E termék a szemet és az arcot védi. A sisak viselése alatt, a védelmi fokozattól
függetlenül, mindig védettek a szemei az ibolyántúli és infravörös sugárzástól. A
fennmaradó testrészek védelme érdekében ezen kívül megfelelővédőruhát kell
hordani.
Ahegesztősisakotkizárólaghegesztéshezéscsiszoláshozhasználja,nehasználja
más célra.Amennyibenahegesztősisaknemrendeltetésszerűen,vagya kezelési
útmutató figyelmen kívül hagyásával kerül alkalmazásra, nem vállal semmilyen
felelősséget azSPERIAN Welding ProtectionAG.
A sisak minden általánosan ismert hegesztési eljáráshoz alkalmas, kivéve a
lézerhegesztést. Kérem, vegye figyelembe a külsőcsomagoláson található
védelmi fokozatravonatkozóajánlásokat.
Automatikus kikapcsolás
A fényellenzőkazetta automatikus kikapcsolási funkcióval rendelkezik, amely
meghosszabbítja az élettartamot. Ha kb. 15 percig nem éri fény a napelemeket,
automatikusan kikapcsol a fényellenzőkazetta. Amint ismét napfény éri a
napelemeket,újrabekapcsolakazetta.
Amennyiben a fényellenzőkazetta nem aktiválható újra, vagy a hegesztési
ív gyújtásakor nem sötétedik el, használhatatlannak kell minősíteni, és le kell
cserélni.
Garanciaésjótállás
AgaranciálisfeltételeketazSPERIANWeldingProtectionAGnemzetikereskedelmi
szervezeténektájékoztatójatartalmazza.Továbbirészletekért,kérjük,forduljonaz
SPERIANWeldingProtectionAGforgalmazóhoz.
Agaranciakizárólagazanyag-ésgyártásihibákravonatkozik.Ahelytelenhasználat,
nemengedélyezettbeavatkozás,illetveacélnaknemmegfelelőalkalmazássorán
keletkezett károk esetében a garancia és a jótállás érvényét veszti. A garancia
érvénytelenabbanazesetbenis,hanemazSPERIANProtectionáltalforgalmazott
alkatrészekethasználnak.
Használat
1. Fejpánt. A felsőbeállító pántot (1) állítsa be a fejméretének megfelelően. A
zárókilincsfejet(2) nyomja be ésfordítsaeladdig,amígafejpánt szorosan,de
nyomásnélkülül afejen.
2. Szemtávolság és a sisak dőlése. A kazetta és a szem közötti távolságot a
rögzítőgombok (3) oldásával lehet beállítani. Mindkét oldalt ugyanúgy kell
beállítani és nem egyoldalasan. Végezetül a rögzítőgombokat újra meg kell
húzni.
Asisakdőléstaforgógombbal(4)igazíthatjabe.
3. Védelmifokozat.Agomb(5)elforgatásávalválaszthatjakiavédelmifokozatot
DIN9ésDIN13között.
Tisztítás
A fényellenzőkazettát és az előtétüveget rendszeresen tisztítsa meg egy puha
ronggyal.Ne használjonerőstisztítószert,oldószert,vagyalkoholt.
Tárolás
A hegesztősisak szobahőmérsékleten, és alacsony páratartalom mellett
tárolandó.
Afényellenzőkazettaki- és beszerelése
1. Húzzakia potenciométer forgatógombját(9)
2. Nyissa ki az anyát
3. Távolítsael apotenciométert
4. Nyomja be az oldalkapcsokat és ezáltal reteszelje ki az adaptert (7).
5. Hajtsa ki az adaptert (8)
6. Nyomja ki az oldalkapcsokat és ezáltal reteszelje ki a kazettát (9)
7.Hajtsakiafényellenző-kazettát(9)
Afényellenzőkazettabeépítésefordítottsorrendbentörténik.
Azelőtétkorongkicserélés
Lásd az 1-5. lépéseket: Fényellenző-kazettakiszerelése
Hibaelhárítás
Afényellenzőkazetta nem sötétedik el
→Tisztítsa megazérzékelőketvagyazelőtétüveget
→Ellenőrizzeaz érzékelőreesőfényt
Rosszátláthatóság
→Tisztítsa megazelőtétüvegetvagyaszűrőt
→Igazítsaavédelmifokozatota hegesztésieljáráshoz
→Növeljemegakörnyezeti fényerőt
Ahegesztősisak lecsúszik
→Állítsa be újra/ húzzamega fejpántot
Jellemzők
(Műszakiváltoztatásokjogafenntartva)
Védelmifokozat DIN4(világosállapot)
DIN9-13(sötétállapot)
UV/IRvédelem Maximálisvédelemvilágoséssötétállapotban
Kapcsolásiidővilágosrólsötétre 0,0004mp(23°C/73°F)
0,0001mp(55°C/131°F)
Kapcsolásiidősötétrőlvilágosra 0,2…0,3mp
Afényellenzőkazettaméretei 90 x110x7mm/3.54x4.33 x 0.28”
Alátómezőméretei 98 x38mm /3.86 x 1.5”
Feszültségellátás Napelemek;elemcserenemszükséges
Súly 500g/ 17.637oz
Üzemihőmérséklet -10°C– 70°C /14°F – 157°F
Tárolási hőmérséklet -20°C – 80°C/ -4°F –176°F
Besorolás EN 379 szerint Optikaiosztály = 1
Szórt fény = 3
Homogenitás =
1
Engedélyek CE/DIN / ANSIZ87.1/AS/NZS /GOST-R
Alkatrészek
1. Sisakkazettanélkül
2. Adapter
3. Fényellenzőkazetta
4. Előtétüveg
5. Belsővédőlemez
6. Potenciométerforgatógombja
7. Fejpánt arögzítőszerelvénnyel
8. Elülsőhomlokpánt
Magyar
9610.063.02 p450_Inhalt.indd 169610.063.02 p450_Inhalt.indd 16 21.2.2008 13:36:30 Uhr21.2.2008 13:36:30 Uhr

17
Güvenliktalimatları
Kaskıkullanmadanöncekullanımkılavuzunu okuyunuz. Kaynak maskesicamının
doğrumontajınadikkatediniz.Hatalargiderilemiyorsakarartmakorumakartuşunu
kullanmayınız.
Güvenlik önlemleri& Koruma sınırlamaları
Kaynak işlemi sırasında gözlere ve cilde zarar verebilecek sıcaklık ve ışınım
meydana gelir. Bu ürün gözler ve yüz için koruma sağlar. Bu kaskın kullanılması
ilegözlerinizseçilen koruma kademesinden bağımsız olarak her zaman ultraviole
ve enfraruj ışınlara karşıkorunur. Vücudun geriye kalan kısımlarıiçin ilave olarak
koruma kıyafetigiyilmelidir.
Kaynak koruma kaskısadece kaynak ve taşlama işlemleri için kullanılmalıdiğer
işlemler için kullanılmamalıdır! Kaynak kaskıamaç dışıkullanılırsa veya kullanım
kılavuzuna uyulmadığında SPERIAN Welding Protection AG hiçbir sorumluluk
üstlenmez.
Bukasklazerlikaynakhariçdiğer tüm standart kaynak yöntemleri için uygundur.
Uykumodu
Karartmakorumakartuşuotomatikdevredışıkalmafonksiyonuilekullanımömrünü
arttırır. Yaklaşık 15 dakika boyunca solar hücrelere ışık gelmediğinde karartma
korumakartuşuotomatikolarakkendinikapatır. Kartuşuntekraraçılmasıiçinsolar
hücrelerinkısasüreligüneşetutulmasıgerekir.
Karartma koruma kartuşu artık aktifleşmiyorsa veya kaynak dirseğinin
tutuşturulmasında koyulaşmıyorsa, artık kullanılmaz olarak değerlendirilmeli ve
değiştirilmelidir.
Garanti&Sorumluluk
Garanti koşullarıile ilgili talimatlarıSPERIAN Welding Protection AG ulusal satış
organizasyonu tarafından öğrenebilirsiniz. Bu konu ile ilgili daha ayrıntılıbilgi için
lütfenSPERIAN Welding ProtectionAG-bayisinebaşvurunuz.
Garanti sadece malzeme ve fabrikasyon hatasıiçin geçerlidir. Usulüne uygun
olmayan kullanım, müsade edilmeyen müdahaleler veya üretici tarafından ön
görülmeyen kullanım ile garanti veya sormluluk üstlenilmez. Aynışekilde yine
SPERIANProtectionharicindediğermarkalarınyedekparçalarınınkullanılmasında
dagarantivesorumluluk üstlenilmez.
Kullanım
1. Kafa bandıÜstteki ayar bandını(1) kafanızın büyüklüğüne göre ayarlayınız.
Mandallıdüğmeyi (2) içeri bastırınız ve kafa bandıbaskıyapmadan yerleşene
kadarçeviriniz.
2. Göz mesafesi ve kask eğimi Kilit düğmesinin (3) açılmasıile kartuşve gözler
arasındaki mesafe ayarlanır. Her iki taraf eşitayarlanmalıvekenarlar birbirine
takılmamalıdır. Ardındankilitdüğmelerinitekrarsıkınız.
Kaskeğimidöndürmedüğmesi (4)ileayarlanır.
3. KorumakademesiDüğmenin (5) döndürülmesi ile koruma kademesi DIN 9 ve
DIN13arasında seçim yapabilirsiniz.
Temizleme
Karartma koruma kartuşu ve kaynak maskesi camıdüzenli olarak yumuşak bir
bez ile temizlenmelidir. Yoğun temizlik maddeleri, çözücü maddeler veya alkol
kullanılmamalıdır.
Saklama
Kaynakkaskıoda sıcaklığındavedüşük nemoranındasaklanmalıdır.
Karartmakorumakartuşununsökülmesi/takılması
1. Potansiyometre düğmesinidışarıçekiniz (6)
2. Somunuçözünüz
3. Potansiyometreyiçıkarınız
4. Yanklipsiiçebastırınızveadaptörkilidiniaçınız (7)
5. Adaptörüdışadeviriniz(8)
6. Yanklipsleridışarıdoğrubastırınızve kartuşkilidiniaçınız(9)
7. Karartmakorumakartuşunudışadeviriniz(9)
Karartmakorumakartuşununmontajıterssırailegerçekleşir
Kaynakmaskesicamının değiştirilmesi
Bkz.adım1-5:Karartmakorumakartuşununsökülmesi/takılması
Problem çözümü
Karartmakorumakartuşukararmıyor
→Sensör veya kaynak maskesi camınıtemizleyiniz
→Sensöregidenışıkakışınıkontrolediniz
Kötügörüş
→Kaynakmaskesicamınıveya filtreyitemizleyiniz
→Korumakademesinikaynakyöntemineayarlayınız
→Çevreışığınıartırınız
Kaynakkaskıkayıyor
→Kafabandınıyenidenayarlayınız/sıkınız
TeknikÖzellikler
(Tümverilerönbilgiverilmeden değiştirilebilir)
Gölge seviyesi DIN4(aydınlık durum)
DIN9-13(karanlıkdurum)
UV/IRkorumasıAydınlıkyadakaranlıkdurumda maksimum
koruma
Değişmesüresi(aydınlıktankaranlığa) 0.0004s (23°C/73°F)
0.0001s(55°C/131°F)
Değişmesüresi(karanlıktanaydınlığa) 0,2…0,3s
Kartuşboyutu 90x 110x 7mm / 3.54x 4.33x 0.28”
Görüşalanınınboyutu 98x38mm /3.86x1.5”
Güç kaynağıGüneşpilleri,aküdeğiştirmeyok
Ağırlık 500g / 17.637oz
Çalışmasıcaklığı-10°C -70°C/14°F-157°F
Saklamasıcaklığı-20°C -80°C/ -4°F –176°F
EN379göresınıflandırma Optiksınıf =1
Seyrekışık = 3
Homojenlik =
1
Standartlar CE/ DIN /ANSI Z87.1/AS/NZS /GOST-R
Yedek parçalar
1. Kartuşsuzkask
2. Adaptör
3. Karartmakorumakartuşu
4. Kaynakmaskesicamı
5. İçkorumacamı
6. Potansiyometredüğmesi
7. Sabitlemeparçalıkafabandı
8. Alınkaynak bandı
TÜRKÇE
9610.063.02 p450_Inhalt.indd 179610.063.02 p450_Inhalt.indd 17 21.2.2008 13:36:31 Uhr21.2.2008 13:36:31 Uhr

18
Υποδείξεις ασφαλείας
Διαβάστε τις οδηγίες χειρισμού, προτού χρησιμοποιήσετε το κράνος. Ελέγξτε
τη σωστή συναρμολόγηση του εξωτερικού τζαμιού. Όταν τα σφάλματα δεν
μπορούν να διορθωθούν, δεν επιτρέπεται να χρησιμοποιηθεί πλέον ηκασέτα
αντιεκτυφλωτικής προστασίας.
Μέτρα προφύλαξης & Περιορισμός προστασίας
Κατά τη διαδικασία της συγκόλλησης ελευθερώνεται θερμότητα και ακτινοβολία,
που μπορούν να οδηγήσουν σε τραυματισμούς των ματιών και του δέρματος.
Αυτό το προϊόν προσφέρει προστασία για τα μάτια και το πρόσωπο. Τα μάτια
σας προστατεύονται με τη χρήση του κράνους ανεξάρτητα από την επιλογή της
βαθμίδαςπροστασίας πάντοτε απότην υπεριώδη και υπέρυθρηακτινοβολία.Για
την προστασία του υπολοίπου σώματος πρέπει να φοράτε πρόσθετη κατάλληλη
προστατευτική ενδυμασία.
Το προστατευτικό κράνος συγκολλητή επιτρέπεται να χρησιμοποιηθεί μόνο
για τη συγκόλληση και λείανση και όχι για άλλες εφαρμογές! Όταν το κράνος
συγκολλητήχρησιμοποιηθείεκτός του σκοπούπροορισμού ήπαραβλέποντας τις
οδηγίες χειρισμού,ηεταιρεία SPERIAN Welding ProtectionAG δεν αναλαμβάνει
καμία ευθύνη.
Το κράνοςείναι κατάλληλο για όλες τις συνηθισμένεςμεθόδουςσυγκόλλησης, με
εξαίρεση τη συγκόλληση λέιζερ.
Λειτουργία ύπνου
Ηκασέτα αντιεκτυφλωτικής προστασίας διαθέτει μια αυτόματη λειτουργία
απενεργοποίησης,ηοποία αυξάνει τη διάρκεια ζωής.Σε περίπτωση που κατά τη
διάρκεια περίπου 15 λεπτών δεν πέσει καθόλου φως πάνω στα ηλιακά στοιχεία,
απενεργοποιείται ηκασέτα αντιεκτυφλωτικής προστασίας αυτόματα. Για την
επαναλειτουργία της κασέτας πρέπει να εκτεθούν τα ηλιακά στοιχεία σύντομα
στο φως της ημέρας.
Εάν ηκασέτααντιεκτυφλωτικήςπροστασίαςδενμπορείπλέον ναενεργοποιηθείή
κατάτην έναυσητου τόξου ηλεκτροσυγκόλλησηςδεν σκουραίνειπλέον,πρέπεινα
αξιολογηθεί ως μη ικανή για περαιτέρω λειτουργία και να αντικατασταθεί.
Εγγύηση &Ευθύνη
Τους όρους εγγύησης θα τους βρείτε στις υποδείξεις της εθνικής οργάνωσης
πώλησης της SPERIAN Welding Protection AG. Για περαιτέρω σχετικές
πληροφορίες αποταθείτε παρακαλώ στον αντιπρόσωπο της SPERIAN Welding
ProtectionAG.
Εγγύηση παρέχεται μόνο για σφάλματα υλικού και σφάλματα κατασκευής. Σε
περίπτωση ζημιάς λόγω ακατάλληλης χρήσης, ανεπίτρεπτης επέμβασης ήαπό
χρήσημηπροβλεπόμενη απότονκατασκευαστή εκπίπτειηεγγύησηκαι ηευθύνη.
Επίσης εκπίπτει ηευθύνη και ηεγγύηση, όταν χρησιμοποιηθούν ανταλλακτικά
διαφορετικά από αυτά που διαθέτει ηSPERIAN Protection.
Χρήση
1. Ταινία της κεφαλής Ταιριάστε την επάνω ρυθμιζόμενη ταινία (1) στο μέγεθος
της κεφαλής σας. Σπρώξτε μέσα το κουμπί της καστάνιας (2) και στρέψτε το,
ώσπου ηταινία της κεφαλής να ακουμπά καλά, αλλά χωρίς πίεση.
2. Απόσταση από τα μάτια και κλίση του κράνους Λύνοντας τα κουμπιά
ασφάλισης (3) ρυθμίζετε ηαπόσταση μεταξύ της κασέτας και των ματιών.
Ρυθμίστε και τις δύο πλευρές ομοιόμορφα και προσέξτε να μην τοποθετηθούν
λοξά.Στη συνέχεια σφίξτε ξανά τα κουμπιά ασφάλισης.
Ηκλίσητου κράνους μπορεί να προσαρμοστεί με το περιστροφικό κουμπί (4).
3. Βαθμίδαπροστασίας Περιστρέφονταςτοκουμπί (5),μπορείτε να επιλέξετετη
βαθμίδα προστασίας μεταξύ DIN 9και DIN13.
Καθαρισμός
Ηκασέτα αντιεκτυφλωτικής προστασίας και το εξωτερικό τζάμι πρέπει να
καθαρίζονται τακτικά με ένα μαλακό πανί. Μη χρησιμοποιείτε κανένα ισχυρό
απορρυπαντικό,διαλύτες ήαλκοόλη.
Αποθήκευση
Το κράνος συγκολλητών πρέπει να αποθηκεύεται σε θερμοκρασία χώρου και
χαμηλή υγρασία αέρα.
Αφαίρεση/τοποθέτηση της κασέτας αντιεκτυφλωτικής προστασίας
1. Τραβήξτε έξω το κουμπί του ποτενσιόμετρου (6)
2. Λύστε το παξιμάδι
3. Αφαιρέστε το ποτενσιόμετρο
4. Πιέστε μέσα τα πλευρικά κλιπκαι απασφαλίστε έτσι τον προσαρμογέα (7)
5. Ανατρέψτε προς τα έξω τον προσαρμογέα (8)
6. Πιέστε έξω τα πλευρικά κλιπκαι απασφαλίστε έτσι την κασέτα (9)
7. Ανατρέψτε προς τα έξω την κασέτα αντιεκτυφλωτικής προστασίας (9)
Ητοποθέτηση της κασέτας αντιεκτυφλωτικής προστασίας πραγματοποιείται με
την αντίθετη σειρά
Αντικατάσταση του εξωτερικού τζαμιού
Βλέπε βήματα 1-5: Αφαίρεση/τοποθέτηση της κασέτας αντιεκτυφλωτικής
προστασίας
Λύση προβλημάτων
Ηκασέτα αντιεκτυφλωτικής προστασίας δε σκουραίνει
→Καθαρίστε τους αισθητήρες ήτο εξωτερικό τζάμι
→Ελέγξτε τη φωτεινή ροή προς τον αισθητήρα
Κακιά ορατότητα
→Καθαρίστε το εξωτερικό τζάμι ήτο φίλτρο
→Προσαρμόστε τη βαθμίδα προστασίας στη μέθοδο συγκόλλησης
→Αυξήστε το φως περιβάλλοντος
Το κράνος συγκολλητών γλιστρά
→Προσαρμόστε /σφίξτε ξανά την ταινία της κεφαλής
Προδιαγραφές
(Με την επιφύλαξη τεχνικών αλλαγών)
Βαθμίδα προστασίας DIN4 (φωτεινή κατάσταση)
DIN9-13(σκοτεινή κατάσταση)
Προστασία UV/IR Μέγιστη προστασία σε φωτεινή και σκοτεινή
κατάσταση
Χρόνος αλλαγής κατάστασης από φωτεινό
σε σκοτεινό 0.0004sec(23°C/73°F) 0.0001sec (55°C/131°F)
Χρόνος αλλαγής κατάστασης από σκοτεινό
σε φωτεινό 0,2… 0,3sec
Διαστάσεις της κασέτας αντιεκτυφλωτικής
προστασίας 90x 110x 7mm /3.54x 4.33 x 0.28”
Διαστάσεις πεδίου ορατότητας 98 x38mm/ 3.86 x1.5”
Τροφοδοσία ρεύματος Ηλιακά στοιχεία,δεν είναι απαραίτητη καμία
αντικατάσταση μπαταρίας
Βάρος 500g /17.637oz
Θερμοκρασία λειτουργίας -10°C –70°C/ 14°F- 157°F
Θερμοκρασία αποθήκευσης -20°C– 80°C/ -4°F– 176°F
Κατάταξη κατά EN379 Οπτική κατηγορία = 1
Σκεδαζόμενο φως =3
Ομοιογένεια =1
Πρότυπα CE/ DIN /ANSIZ87.1/AS/NZS /GOST-R
Ανταλλακτικά
1. Κράνος χωρίς κασέτα
2. Προσαρμογέας
3. Κασέτα αντιεκτυφλωτικής προστασίας
4. Εξωτερικό τζάμι
5. Εσωτερικό τζάμι προστασίας
6. Κουμπί ποτενσιόμετρου
7. Ταινία κεφαλής με εξαρτήματα στερέωσης
8. Ταινία μετώπου για απορρόφηση του ιδρώτα
ΕΛΛΗΝΙΚΑ
9610.063.02 p450_Inhalt.indd 189610.063.02 p450_Inhalt.indd 18 21.2.2008 13:36:31 Uhr21.2.2008 13:36:31 Uhr
