Tillykke! Ved købet af dette produkt, har du valgt et produkt, der absolut vil forbedre
kvaliteten af hele din installation.
Denne vejledning er beregnet til produkttyper, der starter med B eller H, med undtagelse
af B*S og H*S (g. 1A, ).
Fabrikant: Spirotech bv, Helmond - Holland
Dette produkt er designet og fremstillet efter forsvarlig teknisk praksis i henhold til Euro-
paparlamentets og Rådets direktiv om trykbærende udstyr (97/23/EF).
 OBS!
      •  Denne vejledning skal aeveres til slutbrugeren, der skal opbevare den.
      •  Tag hensyn til eventuelle lokale forskrifter.
Anvendelse
(Fuld)automatisk fjernelse af luft, gasser og / eller snavs fra vand og vand-/glykolblandin-
ger (maks. 50 %). Ikke egnet til demineraliseret vand, drikkevand og farlige eller antæn-
delige stoffer. Kan anvendes  sammen  med  kemikalier  /  inhibitorer, der er godkendt i
overensstemmelse med lokale direktiver. Kontroller venligst, at produktet er kompatibelt
med de materialer, der er anvendt til at bygge din installation. Kontakt leverandøren for
yderligere informationer.

Tryk-ogtemperaturområde (Se etiket g. 1A, )
Driftstryk:     0 – 10 bar.
Driftstemperatur:   0 – 110 °C.
Medmindre er angivet andet på produktet.
Kvalitetskontrol
Tæthedstest:
              Standard og <= DN300     p > 10 bar eller T >
                  110 °C eller > DN300
  Testtryk        7+/- 1 bar    1,5 x driftstryk
  Testmedium     Luft    Vand
  Testtid        60 s    60 min
  Godkendelses-kriterium    Ingen lækage    Ingen lækage
Funktionstest for udluftningsventil (ikke for BE/HE og BF/HF):
  Åbnetest         Udluftning af hele boringen
  Lukketest        Sikker lukning af ventil
Kvalitet, sikkerhed  og  miljømæssige aspekter er  varetaget  indenfor certicerede sty-
ringssystemer i henhold til:
-   NEN-EN-ISO 9001
-   NEN-EN-ISO 14001
-   OHSAS 18001
 FORSIGTIG
      •  Installation og vedligeholdelse må kun foretages af en autoriseret installatør.
      •   Kontroller altid, at der ikke er tryk i anlægget, og det er kølet af, før der udføres
arbejde på udskilleren.
      •  Der kan opstå forbrændinger, hvis produktet berøres, mens det er “i drift”.
      •  Brug ikke aftapningsventilen til (efter)fyldning.

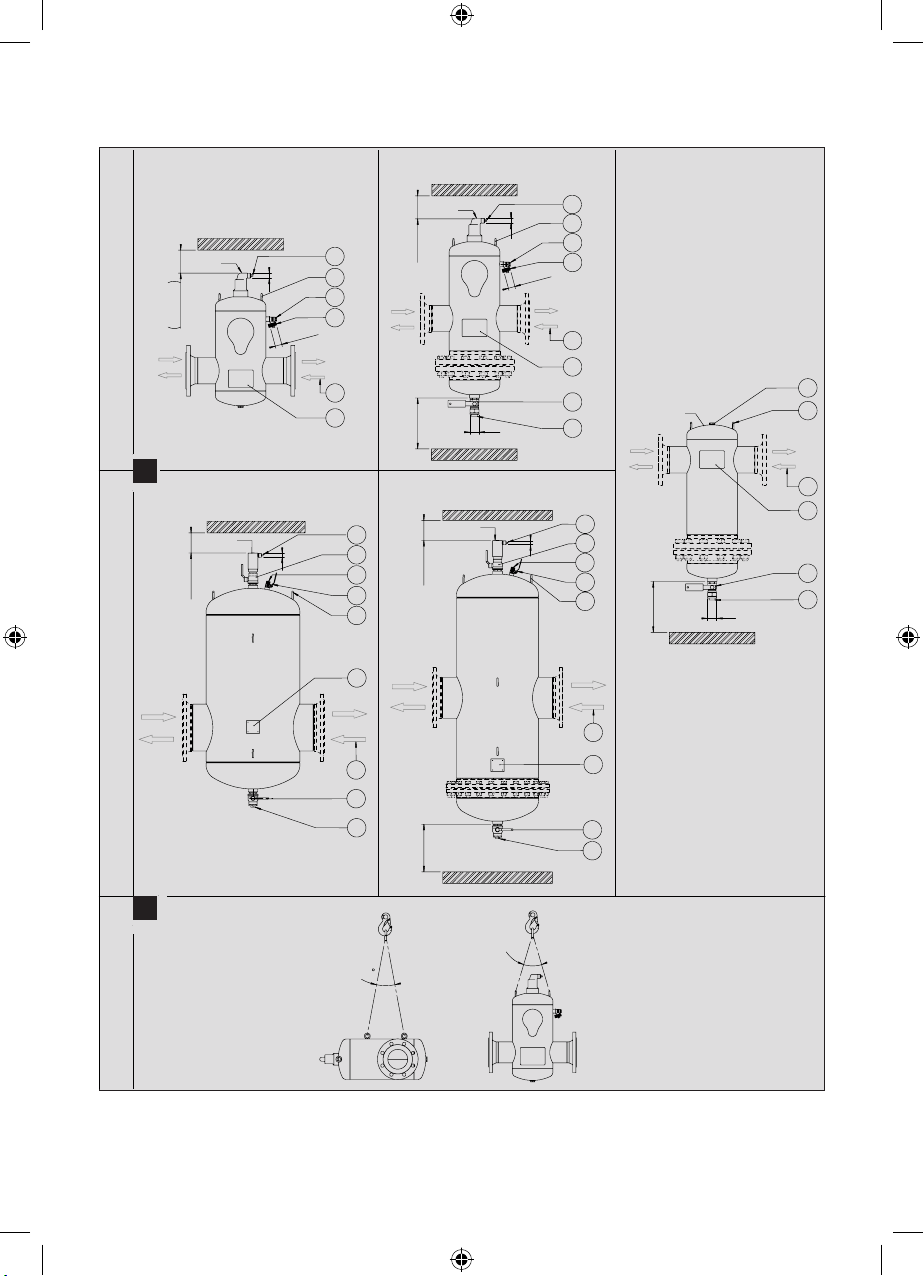

Håndtering(g. 1B)
Vær opmærksom på følgende sikkerhedsprocedurer, når udskilleren løftes fra dens emballage:
•   Anvend godkendte løftekæder / løfteremme med sikkerhedskroge
•   Kontroller, at løftekæderne / løfteremmene er strammet op, før udskilleren løftes
•   Stå ikke under lasten
•   Sørg for, at udskilleren kan bevæges frit.
Installation
For den bedste udluftning skal både luftudskiller og kombineret luftudskiller / snavsudskiller instal-
leres på det varmeste sted i anlægget, dvs. på fremløbet lige efter varmeaden på et central-
varmeanlæg eller på returledningen lige før køleaden på et køleanlæg. Snavsudskilleren skal
fortrinsvis installeres direkte før de komponenter, der skal beskyttes, f.eks. i returledningen.
•    Udskilleren skal installeres med lodret hus, så den ikke udsættes for spændinger fra
rørsystemet.
•   Udskilleren må ikke anvendes som bærende element i rørsystemet.
•    Det er ikke tilladt at ændre udskilleren eller svejse på den, ud over det nødvendige for
at montere produktet i anlægget.
•   Løfteøjnene  må kun bruges ved installationen.
•   Enheden arbejder uafhængig af owretningen .
•   Se tabel 1 for minimale pladskrav for afmontering af separationselementet.
•    Bloker ikke udluftningsventilen / og sørg for, at der altid er adgang til ventilerne /.
•    Brug de separat medfølgende produktetiketter, hvis etiketterne på produktet ikke er
synlige, f.eks. efter at enheden er blevet tildækket af isolationsmateriale.
•    Det anbefales at montere afspærringsventiler i begge sider af udskilleren, især for
typerne BD/HD og BF/HF.
•    Monter den medleverede aftapningsventil  i bunden af udskilleren, luk ventilen og
monter sikkerhedshætten . (Ikke for BA/HA)
•    Der kan monteres et rør til udluftningsventilen  for at bortlede den frigjorte (ilde-
lugtende)  luft.  Ekstremt  mange  snavspartikler  eller  skumdannelse  kan  forårsage
midlertidig lækage af udluftningsventilen .
•   Maks. tilladt hydraulisk testtryk: 1,5 x det maksimale driftstryk (se etiket ).
•    Når anlægget afprøves med trykluft, skal udluftningsventilen tilstoppes midlertidigt med en
prop R½ (medfølger ikke) . OBS! Proppen R½ skal fjernes, før anlægget tages i brug.
•    Ved separatorer > DN300 skal ventil j være lukket. Obs! Ventil j skal åbnes inden
anlægget tages i brug.
INSTALLATIONS- OG BETJENINGSVEJLEDNING 1D A
•    Skumventilen  og den manuelle udluftningsventil  er designet til at udblæse /
indtage store mængder luft ved påfyldning / aftapning af anlægget.
 FORSIGTIG
        Der kan komme varmt vand eller damp ud!
    -   Åbn den manuelle udluftningsventil  (drej maks. 1 omgang) eller følg proceduren
nedenfor ved brug af skumventilen :
    -  Fjern sikkerhedsdækslet  eller proppen k.
    -   Monter en slange, der kan holde til trykket og temperaturen, til at lede anlægsvan-
det bort til et egnet sted.
    -  Åbn gradvist skumventilen  ved hjælp af hættens  bagside.
    -  Luk skumventilen når al luft er sluppet ud.
    -  Sæt sikkerhedsdækslet mventilen :
    -  Fjern sikkerhedsdækslet  eller proppen k på plads.
    -   Yderligere udluftning foretages automatisk af udskilleren (ikke for type BE/HE og BF/HF).
Dræningafsnavsogdrivendeforurening
Efter at udskilleren er taget i brug, skal den drænes regelmæssigt af en autoriseret instal-
latør for at fjerne snavs, der har samlet sig i bunden, ved at følge proceduren nedenfor.
Korrekt og regelmæssig dræning vil sikre korrekt funktion af udskiller og maksimering
af levetid samt problemfri drift af enheden og systemet. Regelmæssige analyser af sy-
stemvæske vil hjælpe til rette forholdsregler for fastholdelse af korrekt væskekvalitet og
deraf følgende systemydelse.
 FORSIGTIG
      •  Vandet kan være meget varmt!
      •  Forsøg at begrænse mængden af drænvand mest muligt.
      •  Kontroller trykket i anlægget efter dræning og fyld efter, om nødvendigt.
•   Fjern sikkerhedshætten .
•     Placér en slange eller en permanent tilkobling, som kan modstå det trykket og tempe-
raturen. Put affaldet fra enheden i en egnet affaldsbeholder. Ved bortskaffelsen af det
indsamlede affald og væsker skal de lokale bestemmelser overholdes.
•   Åbn gradvist aftapningsventilen  et kort øjeblik.
•   Luk aftapningsventilen , når der ikke drænes mere snavs.
•   Monter sikkerhedshætten .
•   Skumventilen  kan også anvendes til at fjerne drivende forurening:
    -  Fjern sikkerhedsdækslet  eller proppen k.
    -   Monter en slange, der kan holde til trykket og temperaturen, til at lede anlægsvan-
det bort til et egnet sted.
    -   Åbn gradvist skumventilen  i et kort øjeblik ved hjælp af hættens  bagside.
    -  Luk skumventilen , når der ikke drænes mere slam.
    -  Sæt sikkerhedsdækslet  eller proppen k på plads.
Vedligeholdelse(gælderkunBD/HDogBF/HF)
Separationselementet (Spirotube-sæt) kan renses eller udskiftes.
 FORSIGTIG
      •   Kontroller, at der ikke er noget tryk i udskilleren og lad den køle af.
      •   Rørsættet og bunden kan være betydeligt tungere på grund af snavs, der har
ophobet sig.
      •   Spirotube-sættet hviler løst på bunden. Støt bunden og sættet med egnet hejse- el-
ler løfteværktøj. I nogle tilfælde kan det forekomme, at Spirotube-sættet er tæret på
grund af rust eller forurening, hvorved den mekaniske styrke kan være reduceret.
      •  Rørsættet kan vælte.
      •  Brug aldrig ætsende kemikalier til rengøring.
Ved rengøring eller udskiftning af Spirotube-sættet, skal nedenstående fremgangsmåde følges:
•   Dræn udskilleren.
•   Skru aftapningsventilen  ud.
•   Afmonter bunden. (Se tabel 2 for vægten af bunden og Spirotube-sættet.)
•   Rengør Spirotube-sættet med f.eks. varmt vand eller lavtryksdamp.
•    Kontroller sættet og udskift det, om nødvendigt. Kontakt forhandleren for reservedele.
•   Rengør angeaderne og monter en ny angepakning.
•   Anbring Spirotube-sættet sammen med bunden.
•    Monter Spirotube-sættet i den rigtige position. For den demonterbare kombineredet
luft- og snavsudskiller (BD/HD) skal der tages hensyn til positionen af skumventilen
oven på enheden. Derfor har Spirotube-sættet en udskæring til denne.
•    Monter boltene og fastspænd dem på kryds med det fastspændingsmoment, der er
anført i tabel 3.
•   Monter aftapningsventilen  og sikkerhedshætten .
•   Påfyld anlægget og kontroller for lækager.
Funktionsfejl
•    Ved den første brug kan udluftningsventilen  dryppe en smule. (Gælder ikke BE/HE
og BF/HF.) Dette stopper dog efter en kort periode.
•   Kontakt altid installatøren i tilfælde af funktionsfejl.
•    I tilfælde af lækage i udluftningsventilen , skal hele udluftningshætten udskiftes.
(Gælder ikke BE/HE og BF/HF.)
Garanti
•   Spirotech yder 5 års garanti efter købsdatoen.
•    Garantien bortfalder ved forkert installation, ukyndig brug og ved forsøg på selv at
reparere produktet.
•   Følgeskader er ikke omfattet af garantien.
•   Normal slitage er ikke omfattet af garanti.
Ret til ændringer forbeholdes.
Ikkeegnettiludendørsbrug.
