SPORTSTECH ES600 User manual

FITNESS TECHNOLOGY MADE IN GERMAN Y
ES600
DE
EN
ES
FR
IT

2
BENUTZERHANDBUCH
DEUTSCH
Sehr geehrter Kunde,
Vielen Dank für den Kauf dieses Produkts
iInformationen zum Einrichten und Bedienen des Geräts sowie Informationen zum
Kundensupport finden Sie unter folgenden Link:

3
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE..........................................................................................4
2. TEILEÜBERSICHT...................................................................................................7
3. EINZELTEILE..........................................................................................................8
4. ERSATZTEILE ........................................................................................................10
5. MONTAGEMATERIAL ..............................................................................................11
6. AUFBAUANLEITUNG...............................................................................................12
7. AUFWÄRMÜBUNGEN .............................................................................................18
8. BEDIENUNG ..........................................................................................................19
8.1. FUNKTIONEN.....................................................................................................19
8.2. BESCHREIBUNG ..............................................................................................20
8.3. FUNKTIONSBESCHREIBUNGEN ..........................................................................21
8.4. BENUTZUNG ...................................................................................................22
8.5. TASTENFUNKTIONEN .........................................................................................22
9. PFLEGE, REINIGUNG & WARTUNG ...........................................................................23
10. KOMPATIBLE FITNESS APPS ................................................................................24

4
BEVOR SIE MIT DEM TRAINING BEGINNEN, MACHEN SIE
SICH BITTE UNBEDINGT MIT DER GESAMTEN BEDIE-
NUNGSANLEITUNG, INSBESONDERE DEN SICHERHEIT-
SINFORMATIONEN, DEN WARTUNGS- & REINIGUNGS-
UND TRAININGSINFORMATIONEN VERTRAUT. SORGEN
SIE AUCH DAFÜR, DASS JEDER DER DIESES TRAININGS-
GERÄT NUTZT, EBENFALLS MIT DIESEN INFORMATIO-
NEN VERTRAUT IST UND DIESE BEACHTET.
!
1. SICHERHEITSHINWEISE
Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder
die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung über-
nommen wird.
1.
2.
Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen
Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche
hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindes-
tens 100 cm und vor dem Trainingsgerät 100 cm betragen.
Die maximale Belastbarkeit liegt bei 120 KG.
Trainingsumgebung
3.
4.
5.
6.
7.
Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des
Trainings. Zugluft ist hierbei zu vermeiden.
Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die La-
gerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und
sauberer Räume möglich.
Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10°
und maximal 30° Celsius liegen.
Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B.
Schwimmbädern, Saunen, etc. ist nicht möglich.
Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezu-
stand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Une-
benheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

5
8.
9.
10.
Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu scho-
nen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich
eine Sportstech Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppi-
che, da die Standfüße des Gerätes abfärben können.
Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt
kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.
B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.
Persönliche Sicherheitshinweise für das Training
1.
2.
3.
Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durch-
führen.
Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
6.
4.
5.
Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt wer-
den.
Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern
Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie ge-
gen Ende Ihrer Trainingseinheit die Belastung wieder.
Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und
Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des
Trainings an oder in beweglichen Bauteilen verfangen kann.
8.
Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung
durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Origi-
nal-Ersatzteile verwendet werden.
Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbe-
sondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssig-
keiten hervorgerufen wurden.
7.
Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand be-
findet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

6
10.
11.
9.
Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen aus-
reichenden Sicherheitsabstand einhalten.
Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in kei-
nem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Kor-
rosionen und Beschädigung der mechanischen und elektronischen Bauteile führen
kann.
13.
14.
12.
Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder
Klettergerät zweckentfremdet wird.
Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von bewegli-
chen Mechanismen bringen.
Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befin-
den und entfernen Sie diese in jedem Fall.Trainieren Sie niemals mit Ihrem Trainings-
gerät, wenn sich Gegenstände darunter befinden.
i
Die Konstruktion dieses Trainingsgerätes beruht auf dem
aktuellstentechnischenundsicherheitstechnischenStand.
Dieses Trainingsgerät sollte ausschließlich von erwachse-
nen Personen genutzt werden! Extremes, falsches und/
oder ungeplantes Training kann zu Gesundheitsschäden
führen!Dieses Trainingsgerät ist für den nichttherapeuti-
schen Einsatz geeignet.

7
2. TEILEÜBERSICHT

8

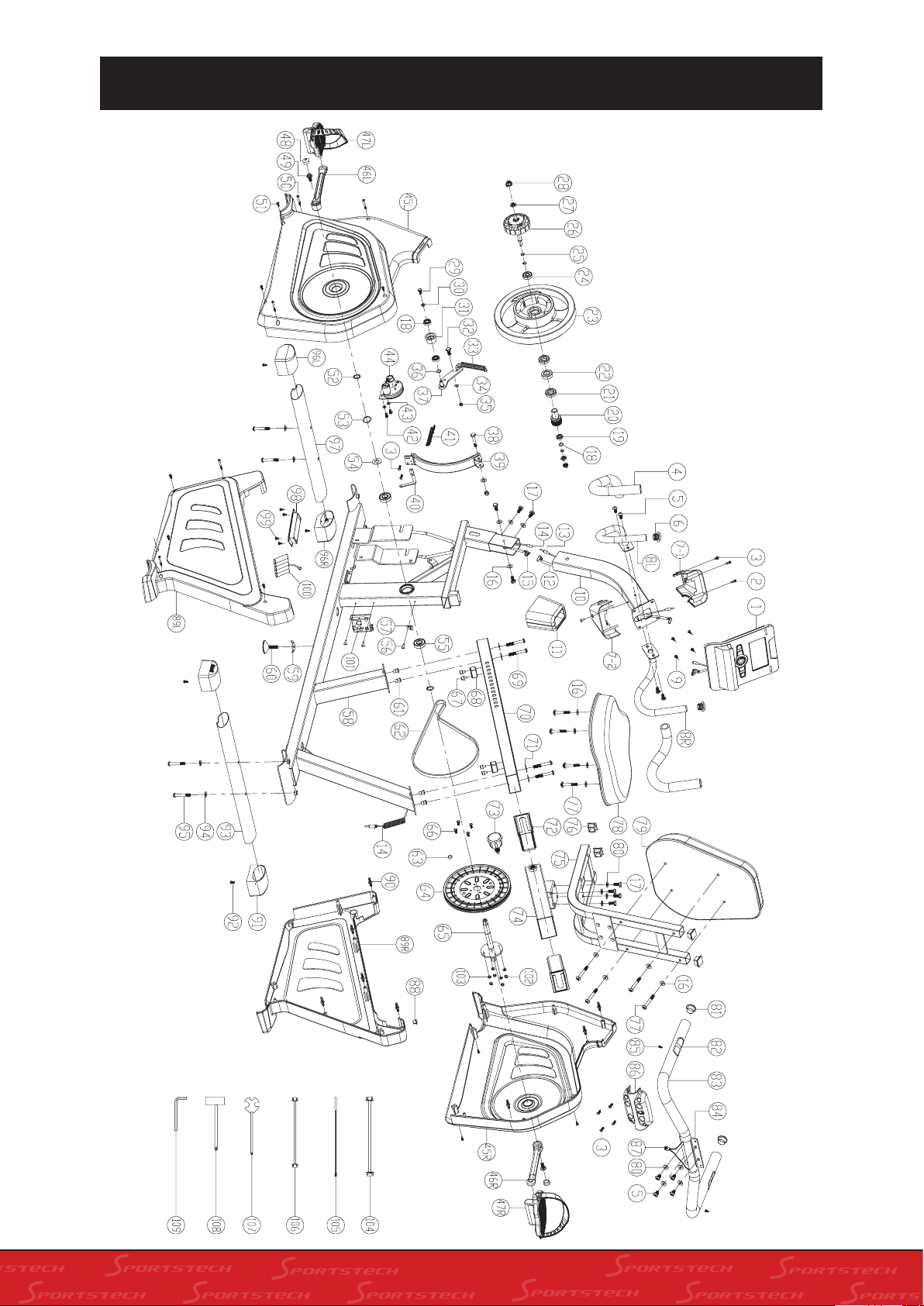

3. EINZELTEILE
Nr Beschreibung Information Anz Nr Beschreibung Information Anz
1 COMPUTER 1 28 SCHRAUBENMUTTER FÜR
SCHWUNGRAD 3/8"-26*7mm 2
2 SCHRAUBE ST2.9*30mm 2 29 SCHRAUBE M6*10mm 1
3 SCHRAUBE M5*10mm 8 30 KUNSTSTOFF-UNTERLEG-
SCHEIBE Ø6.5*Ø13*1.5mm 1
4SCHAUMSTOFF-HAND-
GRIFF Ø20*5T 2 31 ZWISCHENRAD 1
5 SCHRAUBE M8*16mm 8 32 SCHRAUBE M8*20mm 1
6 ABSCHLUSSKAPPE 4 33 FREILAUFFEDER Ø16 1
7-1 COMPUTERFACH (VOR-
DERSEITE) 1 34 KUNSTSTOFF-UNTERLEG- SCHEIBE Ø8.5*Ø25*0.5mm 1
7-2 COMPUTERFACH (RÜCK-
SEITE) 1 35 NYLON-MUTTER M8 2
8FRONT-GRIFFSTANGE
(LINKS/RECHTS) 1 36 GEWELLTE UNTERLEG- SCHEIBE Ø10 1
9 SCHRAUBE M5*10mm 4 37 FREILAUFHALTERUNG 1
10 HALTERUNG FÜR GRIFF-
STANGE 1 38 SCHRAUBE M8*55mm 1
11 KLEINE ABDECKUNG 1 39 MAGNETISCHE EINSTEL-
LUNG 1
12 OBERES KABEL 1 40 HEBELLAGERUNG 1
13 KABEL FÜR PULS-SENSOR 1 41 FEDER Ø8.5 1
14 HANDPULS-SENSOR 1 42 SCHRAUBE M5*12mm 2
15 UNTERES KABEL 1 43 KUNSTSTOFF-UNTERLEG-
SCHEIBE Ø5*Ø12*1mm 2
16 KUNSTSTOFF-UNTERLEG-
SCHEIBE Ø8*Ø19*2mm 13 44 MOTOR 1
17 SCHRAUBE M8*16mm 8 45 KETTEN-ABDECKUNG
(LINKS/RECHTS) 1
18 GEWELLTE UNTERLEG-
SCHEIBE Ø12 1 46 PEDALARM (L/R) 1
19 LAGER 6001 2RS 1 47 PEDAL (L/R) 1
20 KLEINE RIEMENSCHEIBE Ø36 1 48 ABDECKUNG FÜR KURBEL 2
21 LAGER 6904 2RS 2 49 SCHRAUBE M8*1.0*20mm 2
22 FREILAUFLAGER 1 50 SCHRAUBE ST3.9*50mm 5
23 SCHWUNGRAD Ø280 1 51 SCHRAUBE 3/16”(#10)*3/4” 12
24 LAGER 6201 2RS 1 52 C-FÖRMIGER CLIP Ø17 2
25 C-FÖRMIGER CLIP Ø12 3 53 GEWELLTE UNTERLEG-
SCHEIBE Ø17 1
26 ENERGIEERZEUGENDE
WELLE 1 54 KUNSTSTOFF-UNTERLEG- SCHEIBE
Ø17.5*
Ø25*0.3mm 1
27 SCHRAUBENMUTTER 3/8"-26*4.5mm 2 55 LAGER 6203 2

9
Nr Beschreibung Information Anz Nr Beschreibung Information Anz
56 SCHRAUBE ST3.5*16mm 3 83 SCHAUMSTOFF-HAND-
GRIFF Ø23*5T 2
57 HALTERUNG FÜR SENSOR 1 84 GRIFFSTANGE 1
58 RAHMEN 1 85 SCHRAUBE ST3.5*20mm 2
59 SICHERUNGS-POLSTER 1 86 ABDECKUNG FÜR GRIFF-
STANGE 1
60 EINSTELL-KNOPF 1 87 UNTERES KABEL FÜR
PULS-SENSOR 1
61 SCHRAUBBEFESTIGUNG M8 4 88 ABSCHLUSSKAPPE 1
62 BAND 430 J6 1 89 HECKVERKLEIDUNG (R+L) 1
63 MAGNET 1 90 ZUGSTANGE 8
64 RIEMENSCHEIBE Ø260 1 91 ABSCHLUSSKAPPE FÜR
HECKSTABILISATOR 2
65 KURBELACHSE Ø17 1 92 SCHRAUBE ST3.9*16mm 4
66 SCHRAUBE M6*16mm 4 93 HECKSTABILISATOR 1
67 SCHRAUBE M6*20mm 4 94 HALBRUNDE UNTERLEG-
SCHEIBE Ø8*Ø19*2mm 4
68 DÄMPFER 2 95 INBUSSCHRAUBE M8*56mm 4
69 INBUSSCHRAUBE M8*60mm 4 96 ABSCHLUSSKAPE FÜR
FRONTSTABILISATOR (L/R) 2
70 GLEITROHR 1 97 FRONTSTABILISATOR 1
71 KUNSTSTOFF-UNTERLEG-
SCHEIBE Ø8*Ø25*2mm 4 98 BATTERIEFACH-ABDE- CKUNG 1
72 MANSCHETTE FÜR
GLEITROHR 2 99 SCHRAUBE M4*10mm 4
73 GRIFF FÜR SITZHALTE-
RUNG 1 100 BATTERIE-ABDECKUNG 1
74 HALTERUNG FÜR
GLEITROHR 1 101 LEITUNGSSCHUTZSCHAL- TER (MCB) 1
75 SITZ 1 102 NYLON-MUTTER M6 4
76 ABSCHLUSSKAPPE 4 103 FEDERSCHEIBE Ø6 4
77 INBUSSCHRAUBE M8*50mm 8 104 BATTERIE-KABEL 1
78 SATTEL 1 105 SENSOR-KABEL 1
79 RÜCKENLEHNE 1 106 VERBINDUNGSKABEL -
MOTOR & MCB 1
80 KUNSTSTOFF-UNTERLEG-
SCHEIBE Ø8*Ø16*2mm 8 107 SCHRAUBENDREHER 1
81 ABSCHLUSSKAPPE 2 108 SCHRAUBENSCHLÜSSEL 1
82 HANDPULS SENSOR 2 109 SECHSKANTSCHLÜSSEL 1

10

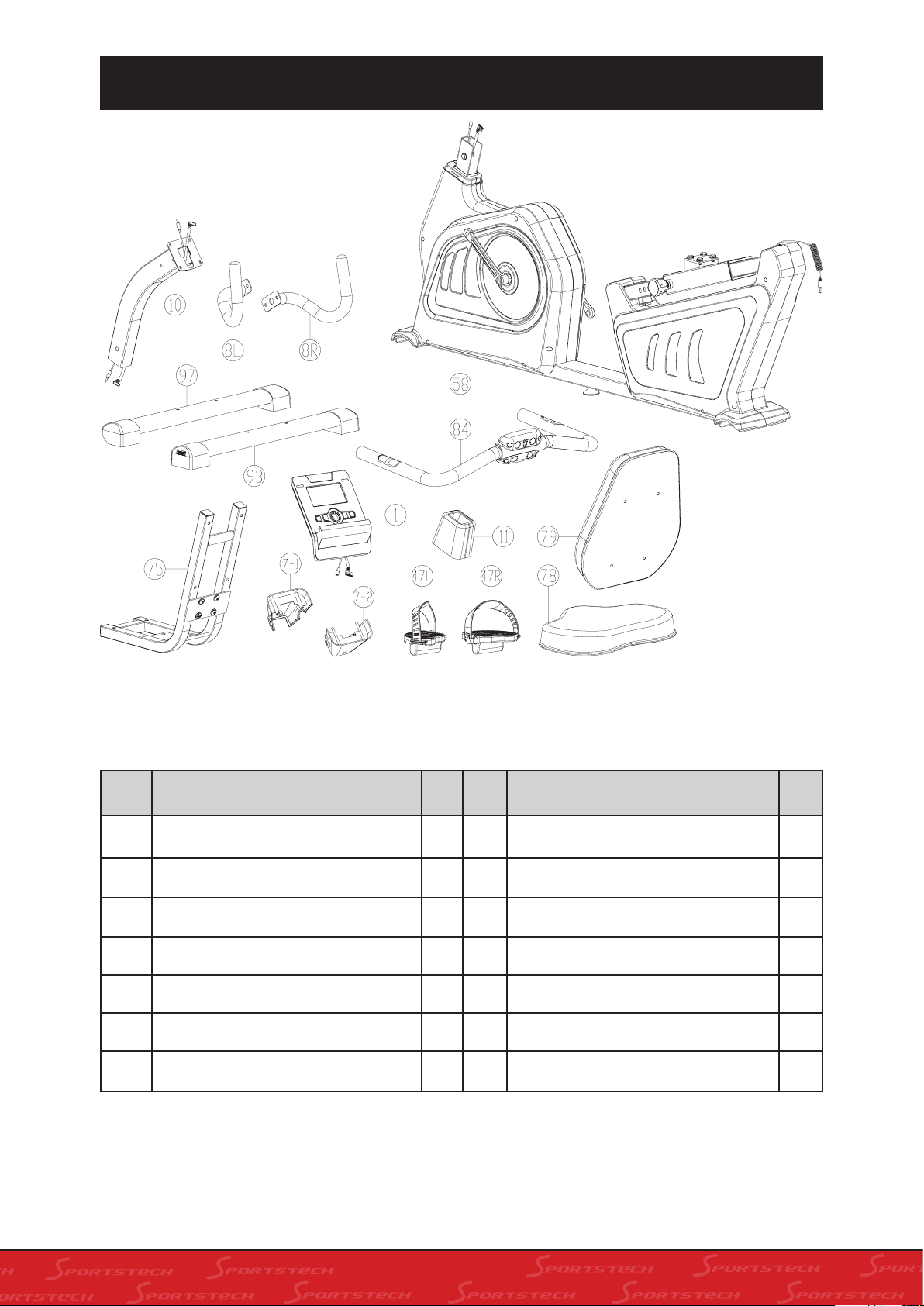

4. ERSATZTEILE
Nr Beschreibung Anz Nr Beschreibung Anz
1 COMPUTER 1 58 RAHMEN 1
7-1 COMPUTERFACH (VORDERSEITE) 1 75 SITZ 1
7-2 COMPUTERFACH (RÜCKSEITE) 1 78 SATTEL 1
8L/8R FRONT-GRIFFSTANGE /L/R) 2 79 RÜCKENLEHNE 1
10 HALTERUNG FÜR GRIFFSTANGE 1 84 SITZFÜHRUNG 1
11 KLEINE ABDECKUNG 1 93 HECKSTABILISATOR 1
47 PEDAL 1 97 FRONTSTABILISATOR 1

11

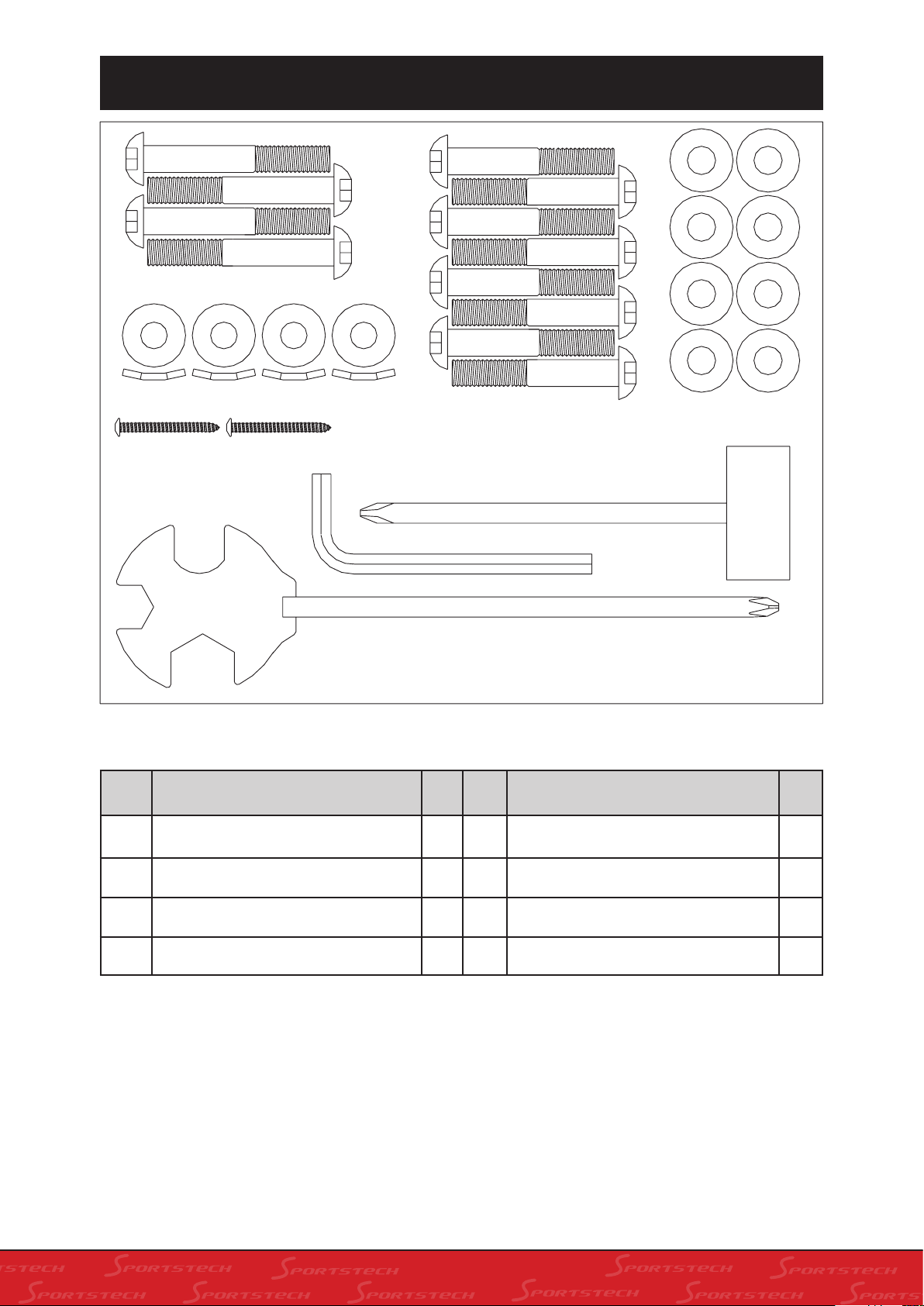

5. MONTAGEMATERIAL
#95 Inbusschraube M8*56mm (4 STK)
#94 Halbrunde Unterlegscheibe Ø8 (4 STK)
#2 Schraube ST2.9*30mm (2 STK)
#77 Inbusschraube M8*50mm (8 PZS) #16 Unterlegscheibe
Ø8 (8 STK)
Nr Beschreibung Anz Nr Beschreibung Anz
95 INBUSSCHRAUBE M8*56mm 1 2 SCHRAUBE ST2.9*30mm 1
77 INBUSSCHRAUBE M8*50mm 1 107 SCHRAUBENDREHER 1
94 HALBRUNDE UNTERLEGSCHEIBE Ø8 1 108 SCHRAUBENSCHLÜSSEL 1
16 UNTERLEGSCHEIBE Ø8 2 109 SECHSKANTSCHLÜSSEL 6mm 1

12
6. AUFBAUANLEITUNG
Schritt 1
#95 M8*56mm (4 STK)
#94 Ø8 (4 STK)

13

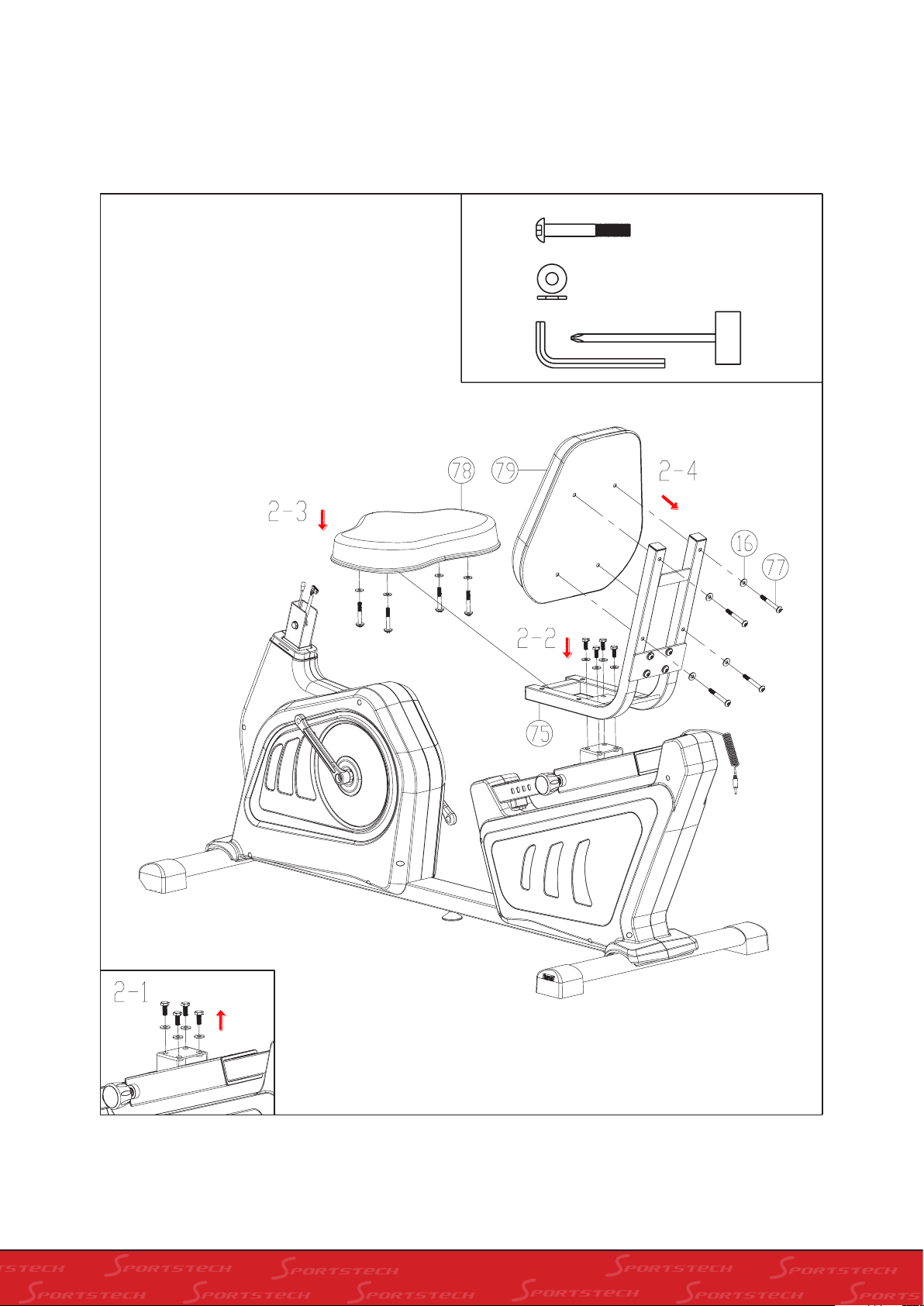

Schritt 2
#77 M8*50mm (8 STK)
#16 Ø8 (8 STK)

14

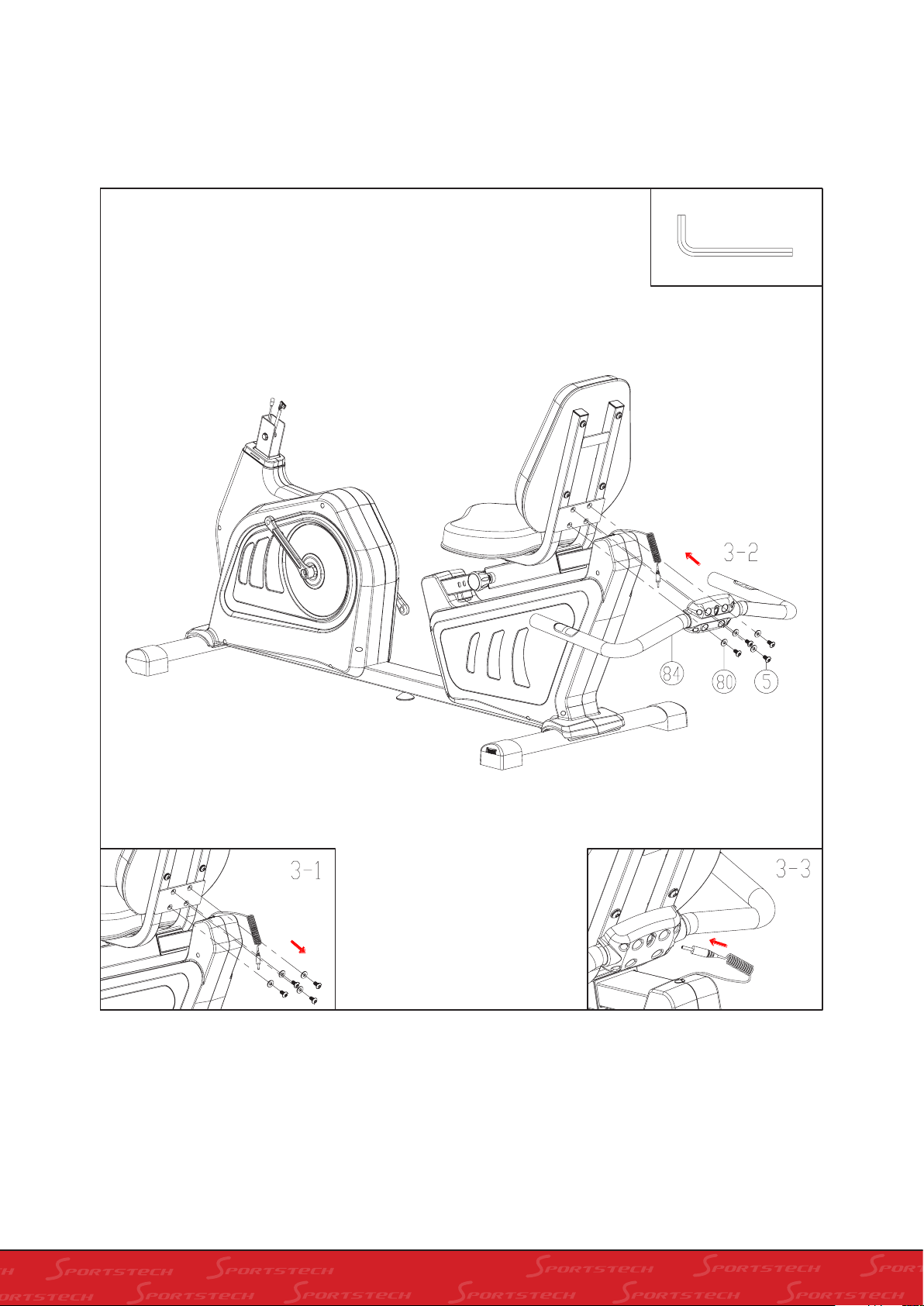

Schritt 3

15

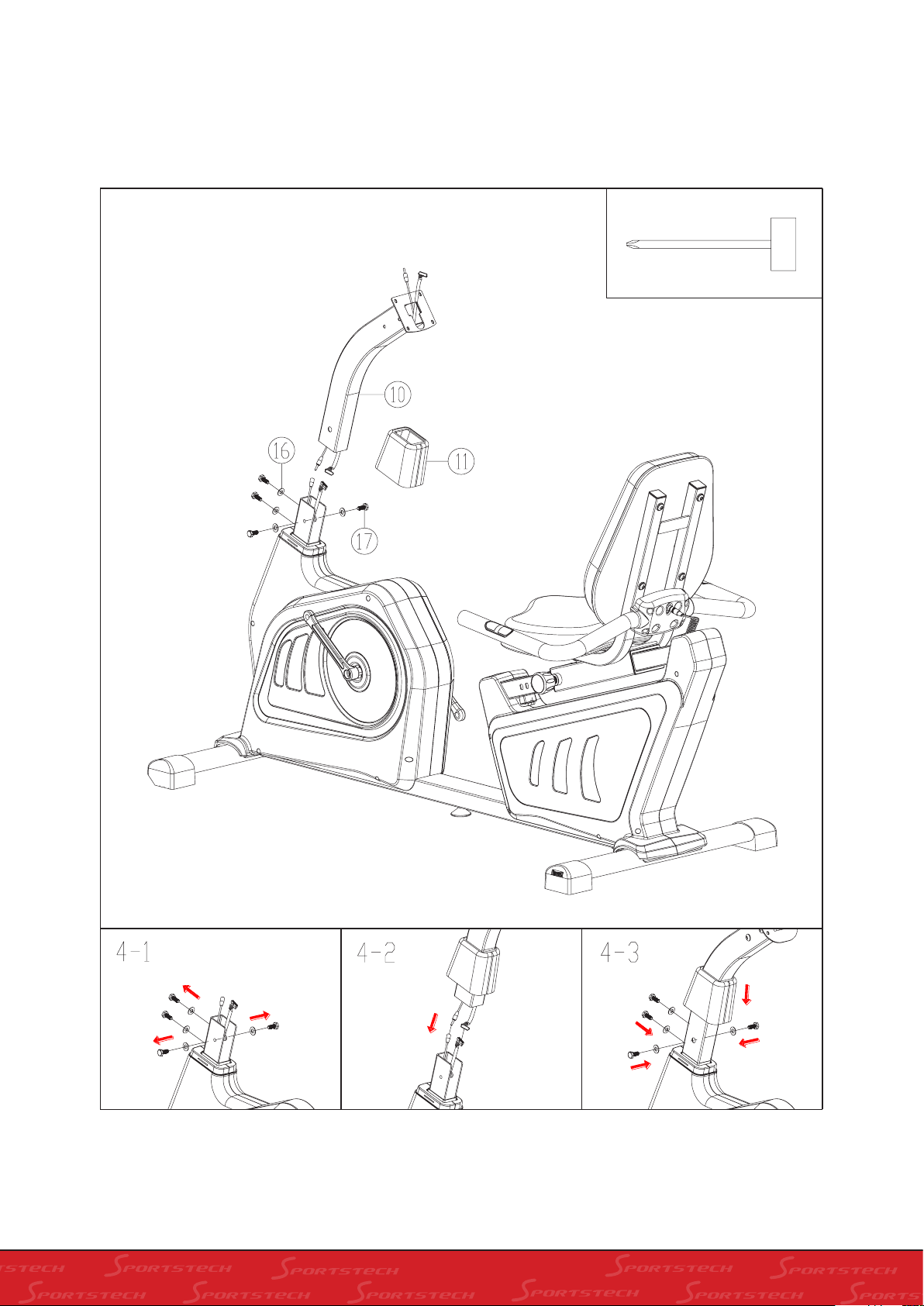

Schritt 4

16

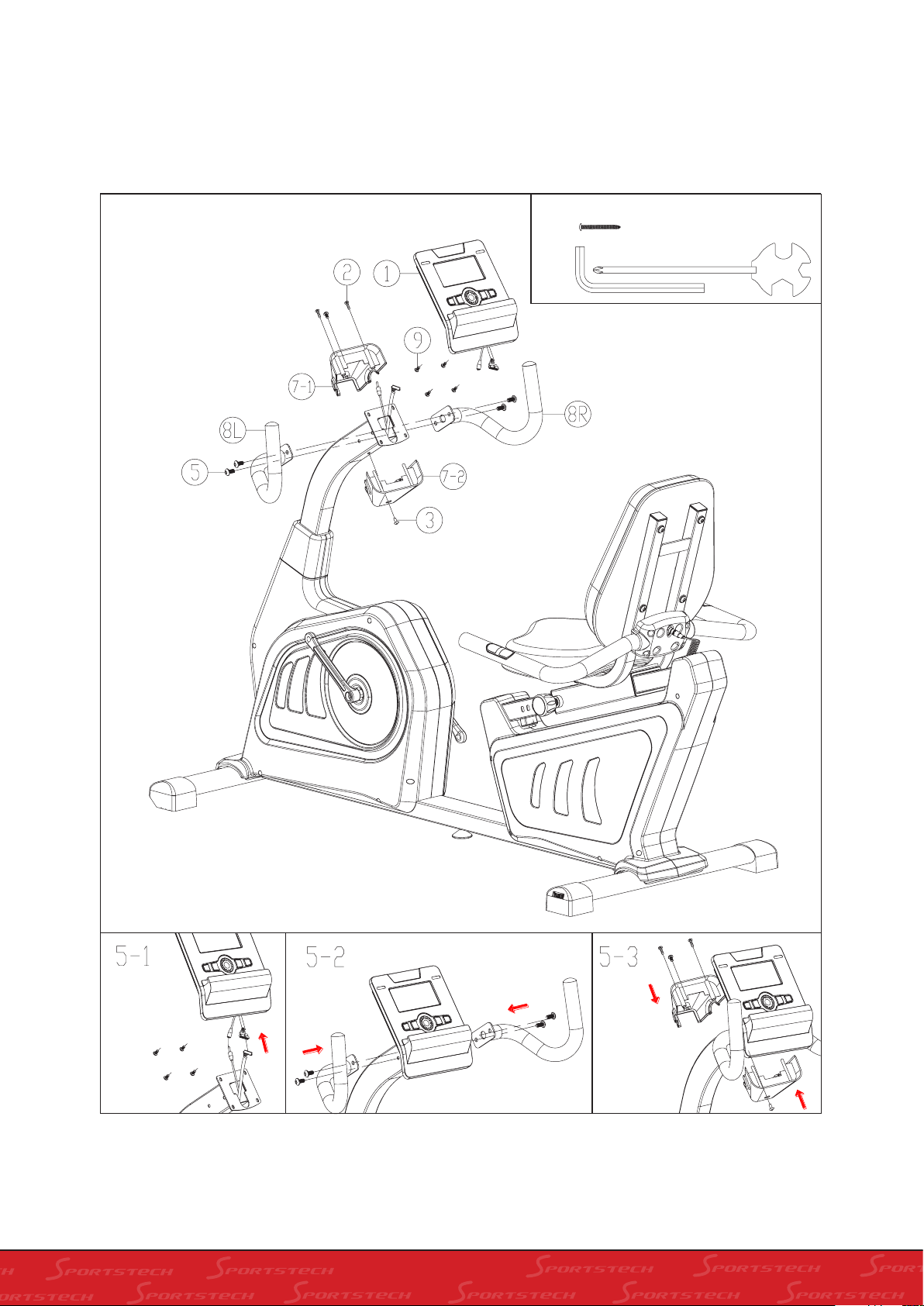

Schritt 5
#2 ST2.9*50mm (2 STK)

17
Schritt 6

18
7. AUFWÄRMÜBUNGEN
je 15 Sekunden 20 Sekunden
25 Sekunden 20 Sekunden 20 Sekunden
15 Sekunden
30 Sekunden 25 Sekunden für jedes Bein
20 Sekunden für jedes Bein 5 mal
30 Sekunden
20 Sekunden 5 Sekunden x 3 mal 20 Sekunden
20 Sekunden

19
8. BEDIENUNG
8.1. FUNKTIONEN
Erholung Start / Stop
Reset
Bestätigen & + Up / - Down
Modus
Funktionswert
Benutzerdaten
Puls
Watt / Kalorien
Entfernung
Programm-
profile (P1-P12)
Zeit
RPM /
Geschwindigkeit
SCAN: Kann zwischen Watt/Kalorien und RPM/Geschwindigkeit gewechselt
werden. 6 Sekunden pro Anzeige.
RPM: 0~15~999
SPEED: 0.0~99.9 km/h
TIME: 0:00~99:59
DISTANCE: 0.00~99.99 km
CALORIES: 0~999
PULSE: P~30~240
HEART SYMBOL: ON / OFF Wechsel
MANUAL: 1~24 Stufen
PROGRAM: P1~P12
WATT: 0~999
WATTS CONSTANT: 10~350
PERSONAL: U1~U4
H.R.C: 55% 75% 90% IND (ZIEL)
PULSE: P~30~240, maximaler Wert ist verfügbar.

20
USER DATA: U0 ~U4 (U1 ~ U4 Gespeicherte Benutzereinstellungen)
• AGENDA / SEX: FRAU / MANN Auswahl
• AGE: 10-25-99
• HEIGHT: 100-160-200 ( CM )
• WEIGHT: 20-50-120 (KG)
1. VOREINSTELLUNGEN USER / SEX / AGE / HEIGHT /
WEIGHT
Der Benutzer kann hier seine echten Daten eingeben (Geschlecht, Alter, Größe, Ge-
wicht). Der Computer bezieht diese Werte dann mit ein.
8.2. BESCHREIBUNG
2. WAHL ZWISCHEN MANUEL / PROGRAMMES / WATT
CONSTANT / PERSONNEL / H.R.C
Der Benutzer kann aus verschiedenen Modi wählen um die Trainingseinheit zu star-
ten. Eine Beschreibung zu jedemModus finden Sie weiter unten.
3. AUSFÜHREN VON MANUEL / PROGRAMMS / WATT
CONSTANT / PERSONNELL / H.R.C
Führt die vorher getätigte Auswahl aus.
4. VOREINSTELLUNGEN TEMPS / DISTANCE / CALORIES /
WATTS / FREQUENCE CARDIAQUE
Der Benutzer kann hier die gewünschten Werte als Ziele eingeben. Der Computer
zählt dann vom eingegebenen Wertbis 0.Wenn Sie keinen Wert eingeben, startet der
Computer von 0.
5. DREHEN SIE UP/DOWN & DRÜCKEN SIE START / PAUSE
Drücken Sie die UP+ / DOWN- Taste, um die eingestellten Werte zu ändern.
Nachdem Sie die gewünschten Werte eingegeben haben, drücken Sie ENTER um
sie zu bestätigen. START / PAUSE- Beenden Sie den vorherigen Schritt und drücken
Sie Start um mit Ihrem Training zu beginnen. Drücken Sie während des Trainings
PAUSE, wenn Sie eine Pause einlegen möchten.
6. ERHOLUNGSTEST
Drücken Sie RECOVERY um den Erholungstest zu starten. Der Computer berechnet
dann, wie schnell sich Ihr Körpervon Belastungen wieder erholt.
7. BLUETOOTH
Während der Einstellungsphase kann der Benutzer die Bluetooth App verwenden,
um ein Gerät mit Android 4.3 oderhöher zu verbinden.
