Sehr geehrter Kunde,
wir freuen uns, dass Sie sich für ein Gerät aus der SPORTSTECH Produktpalette entschieden haben.
SPORTSTECH Sportgeräte bieten Ihnen höchste Qualität und neueste Technologie.
Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem
Gerät zu haben, lesen Sie bitte vor der Inbetriebnahme und dem Beginn des Trainings dieses Benut-
zerhandbuch sorgfältig durch und verwenden Sie das Gerät den Anweisungen entsprechend. Die Be-
triebssicherheit und die Funktion des Gerätes können nur dann gewährleistet werden, wenn sowohl die
allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers als auch die Sicherheits-
hinweise in diesem Benutzerhandbuch beachtet werden. Wir übernehmen keine Haftung für Schäden,
die durch unsachgemäßen Gebrauch bzw. fehlerhafte Bedienung entstehen.
iBitte stellen Sie sicher, dass alle Personen, die das Gerät verwenden, das Benutzer-
handbuch gelesen und verstanden haben.
Bewahren Sie das Benutzerhandbuch an einem sicheren Ort auf, um
im Bedarfsfall jederzeit darauf zurückgreifen zu können.
S t a n d: 27.11.2 019

5
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE..........................................................................................6
2. EXPLOSIONSZEICHNUNG/ERSATZTEILLISTE.............................................................9
3. AUFBAUANLEITUNG...............................................................................................10
4. AUFWÄRMÜBUNGEN .............................................................................................16
5. BEDIENUNG ..........................................................................................................17
5.1. FUNKTIONEN.....................................................................................................17
5.2. BESCHREIBUNG ..............................................................................................18
5.3. FUNKTIONSBESCHREIBUNGEN ..........................................................................19
5.4. BENUTZUNG ...................................................................................................20
5.5. TASTENFUNKTIONEN .........................................................................................20
6. PFLEGE, REINIGUNG & WARTUNG ...........................................................................21
7. ANWENDUNGSSOFTWARE (APP).............................................................................22

6
BEVOR SIE MIT DEM TRAINING BEGINNEN, MACHEN SIE
SICH BITTE UNBEDINGT MIT DER GESAMTEN BEDIE-
NUNGSANLEITUNG, INSBESONDERE DEN SICHERHEIT-
SINFORMATIONEN, DEN WARTUNGS- & REINIGUNGS-
UND TRAININGSINFORMATIONEN VERTRAUT. SORGEN
SIE AUCH DAFÜR, DASS JEDER DER DIESES TRAININGS-
GERÄT NUTZT, EBENFALLS MIT DIESEN INFORMATIO-
NEN VERTRAUT IST UND DIESE BEACHTET.
!
1. SICHERHEITSHINWEISE
Halten Sie unbedingt die Wartungs- und Sicherheitsanweisungen dieser Anleitung exakt ein.
Dieses Trainingsgerät darf ausschließlich für seinen bestimmten Einsatz genutzt werden.
Eine zweckentfremdete Nutzung kann ein Risiko für mögliche Unfälle, Schäden der Gesundheit oder
die Beschädigungen des Trainingsgerätes bewirken, für die seitens des Vertreibers keine Haftung über-
nommen wird.
1.
2.
Wählen Sie eine Stellfläche, die Ihnen auf allen Seiten des Trainingsgerätes optimalen
Freiraum und größtmögliche Sicherheit bietet. Hierbei sollte die Sicherheitsfläche
hinter dem Trainingsgerät mindestens 100 cm, seitlich zum Trainingsgerät mindes-
tens 100 cm und vor dem Trainingsgerät 100 cm betragen.
Die maximale Belastbarkeit liegt bei 150kg.
Trainingsumgebung
3.
4.
5.
6.
7.
Achten Sie auf eine gute Belüftung und optimale Sauerstoffversorgung während des
Trainings. Zugluft ist hierbei zu vermeiden.
Ihr Trainingsgerät ist nicht für eine Nutzung im Freien geeignet, deshalb ist die La-
gerung und das Training mit Ihrem Gerät nur innerhalb temperierter, trockener und
sauberer Räume möglich.
Der Temperaturbereich für Betrieb und Lagerung sollte zwischen mindestens 10°
und maximal 30° Celsius liegen.
Der Betrieb und die Lagerung Ihres Trainingsgerätes in Nassbereichen, wie z.B.
Schwimmbädern, Saunen, etc. ist nicht möglich.
Achten Sie darauf, dass Ihr Trainingsgerät während des Betriebes und im Ruhezu-
stand immer auf einem befestigten, ebenen und sauberen Untergrund steht. Une-
benheiten im Untergrund müssen entfernt bzw. ausgeglichen werden.

7
8.
9.
10.
Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu scho-
nen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich
eine Sportstech Bodenschutzmatte dauerhaft unter das Gerät zu legen.
Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist.
Stellen Sie das Trainingsgerät nicht auf helle oder weiße Teppichböden oder Teppi-
che, da die Standfüße des Gerätes abfärben können.
Achten Sie darauf, dass Ihr Trainingsgerät nicht mit heißen Gegenständen in Kontakt
kommt und ein ausreichender Sicherheitsabstand zu sämtlichen Wärmequelle, wie z.
B. Heizung, Öfen, offene Kamine, etc. eingehalten wird.
Persönliche Sicherheitshinweise für das Training
1.
2.
3.
Sie sollten vor Beginn Ihres Trainings einen Gesundheitscheck bei Ihrem Arzt durch-
führen.
Bei körperlichem Unwohlsein bzw. Atemproblemen beenden Sie das Training sofort.
6.
4.
5.
Ihr Trainingsgerät kann ausschließlich nur von einer Person gleichzeitig benutzt wer-
den.
Beginnen Sie Ihr Trainingseinheiten immer mit einer niedrigen Belastung und steigern
Sie diese im Verlauf Ihres Trainings gleichmäßig und schonend. Reduzieren Sie ge-
gen Ende Ihrer Trainingseinheit die Belastung wieder.
Achten Sie darauf, dass Sie während des Trainings geeignete Sportbekleidung und
Sportschuhe tragen. Beachten Sie, dass weite Kleidungsstücke sich während des
Trainings an oder in beweglichen Bauteilen verfangen kann.
8.
Selbständige Reparaturarbeiten können nur nach Absprache und Genehmigung
durch unserer Serviceabteilung und ausgeführt werden. Hierbei dürfen nur Origi-
nal-Ersatzteile verwendet werden.
Ihr Trainingsgerät muss nach jeder Nutzung gereinigt werden. Entfernen Sie insbe-
sondere sämtliche Verunreinigungen, die durch Körperschweiß oder andere Flüssig-
keiten hervorgerufen wurden.
7.
Prüfen Sie vor jedem Training, ob sich Ihr Gerät in einem einwandfreien Zustand be-
findet. Benutzen Sie Ihr Trainingsgerät niemals, wenn es Fehler oder Defekte aufweist.

8
10.
11.
9.
Ihr Trainingsgerät ist für die Nutzung durch Kinder nicht geeignet.
Während des Trainings müssen Dritte - insbesondere Kinder und Tiere - einen aus-
reichenden Sicherheitsabstand einhalten.
Achten Sie immer darauf, dass Flüssigkeiten (Getränke, Körperschweiß, etc.) in kei-
nem Fall in die Gehäuseteile bzw. in das Cockpit eindringen kann, da dies zu Kor-
rosionen und Beschädigung der mechanischen und elektronischen Bauteile führen
kann.
13.
14.
12.
Achten Sie immer darauf, dass Ihr Trainingsgerät nicht von Kindern als Spielzeug oder
Klettergerät zweckentfremdet wird.
Achten Sie darauf, dass Sie und Dritte niemals Körperteile in die Nähe von bewegli-
chen Mechanismen bringen.
Prüfen Sie vor jedem Training ob sich Gegenstände unter Ihrem Trainingsgerät befin-
den und entfernen Sie diese in jedem Fall.Trainieren Sie niemals mit Ihrem Trainings-
gerät, wenn sich Gegenstände darunter befinden.
i
Die Konstruktion dieses Trainingsgerätes beruht auf dem
aktuellstentechnischenundsicherheitstechnischenStand.
Dieses Trainingsgerät sollte ausschließlich von erwachse-
nen Personen genutzt werden! Extremes, falsches und/
oder ungeplantes Training kann zu Gesundheitsschäden
führen!Dieses Trainingsgerät ist für den nichttherapeuti-
schen Einsatz geeignet.

9
Unter folgendem LinkUnter folgendem Link
finden Sie die Explosionszeichnungfinden Sie die Explosionszeichnung
und die Ersatzteile-Liste:und die Ersatzteile-Liste:
https://service.innovamaxx.de/es600_sparepartshttps://service.innovamaxx.de/es600_spareparts
2. EXPLOSIONSZEICHNUNG/ERSATZTEILLISTE

10
3. AUFBAUANLEITUNG

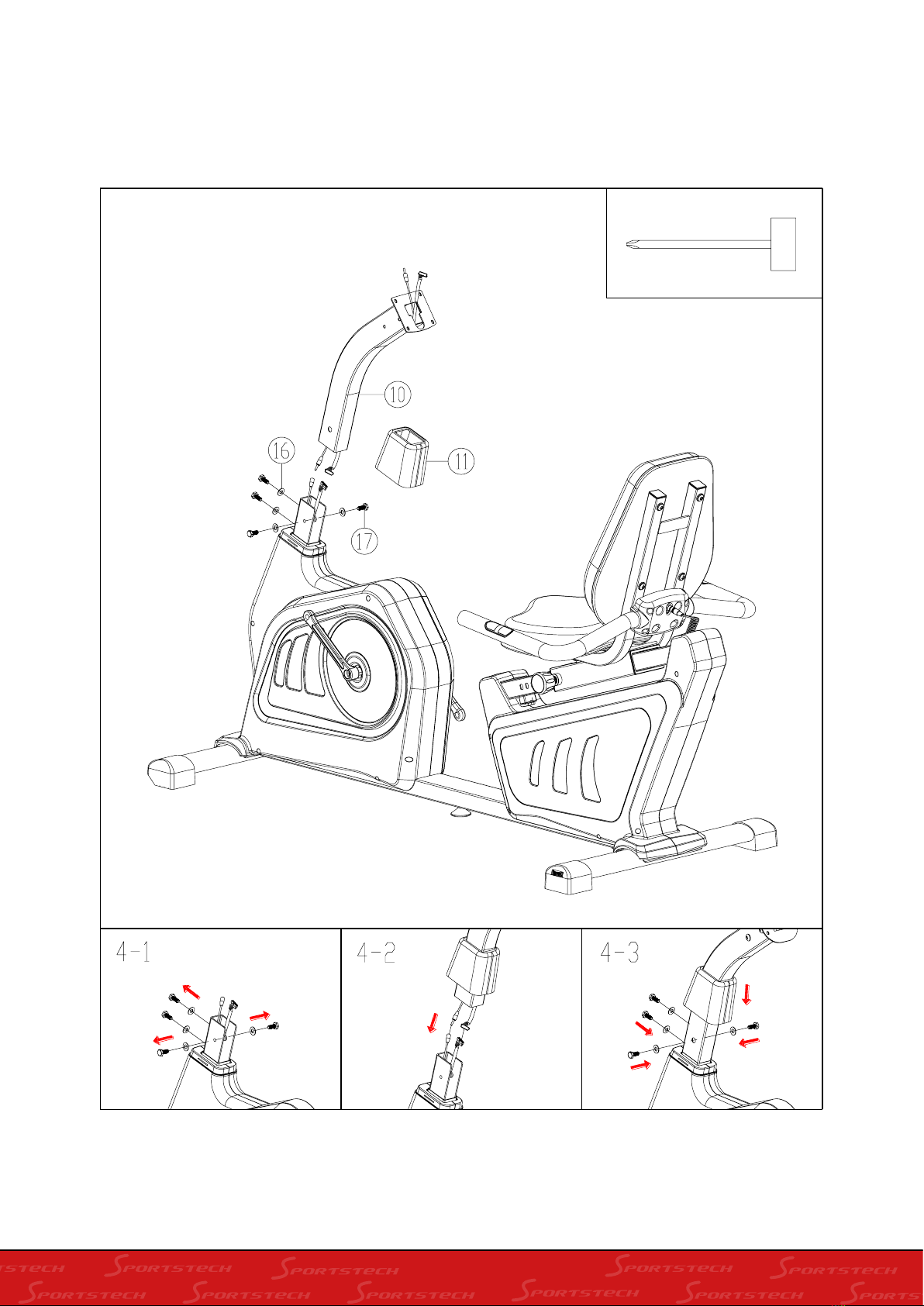

Schritt 1

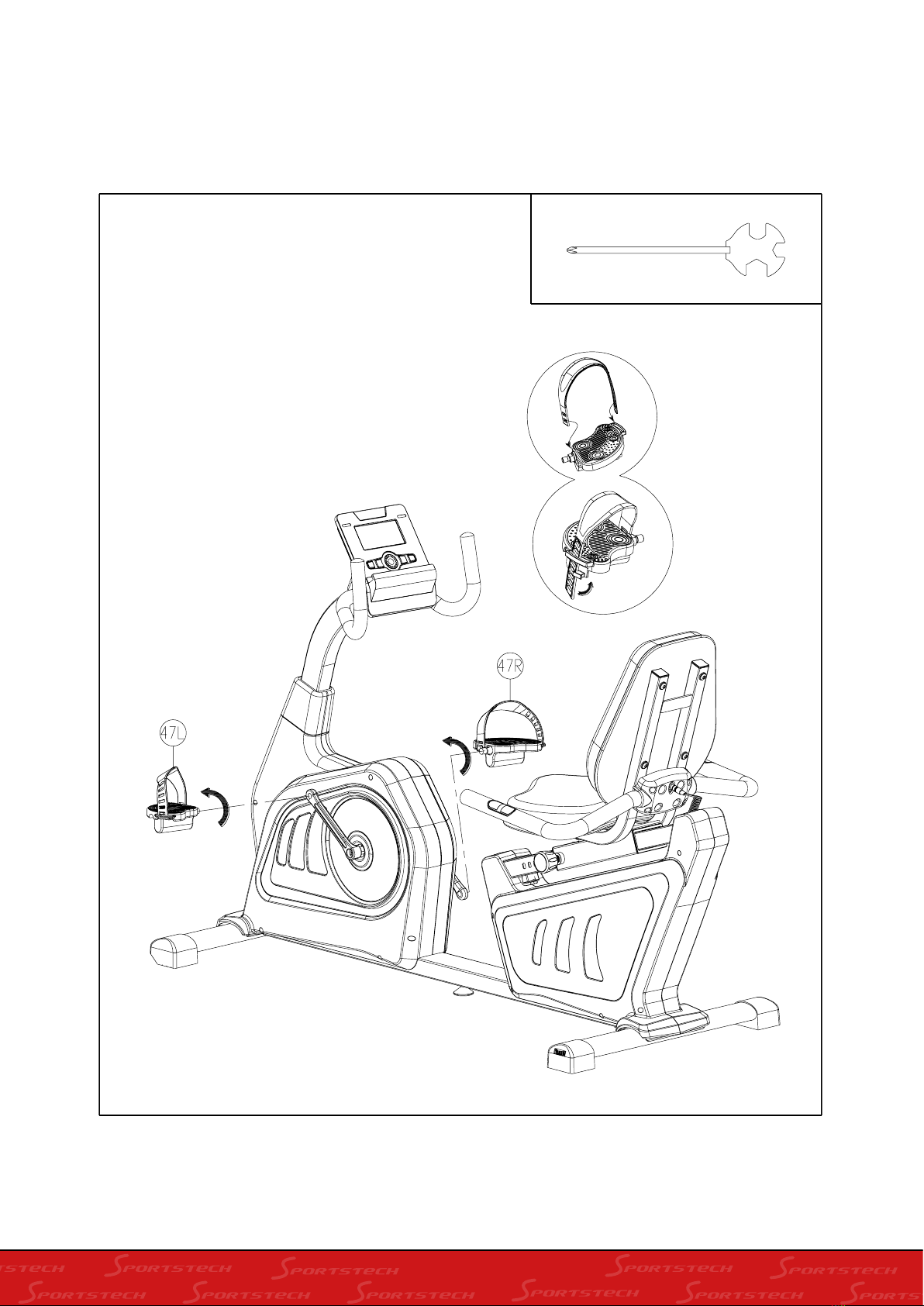

#95 M8*56mm (4 STK)
#94 Ø8 (4 STK)

11
Schritt 2
#77 M8*50mm (8 STK)
#16 Ø8 (8 STK)

12
Schritt 3

13
Schritt 4

14
Schritt 5
#2 ST2.9*50mm (2 STK)

15
Schritt 6

16
4. AUFWÄRMÜBUNGEN
je 15 Sekunden 20 Sekunden
25 Sekunden 20 Sekunden 20 Sekunden
15 Sekunden
30 Sekunden 25 Sekunden für jedes Bein
20 Sekunden für jedes Bein 5 mal
30 Sekunden
20 Sekunden 5 Sekunden x 3 mal 20 Sekunden
20 Sekunden

17
5. BEDIENUNG
5.1. FUNKTIONEN
Erholung Start / Stop
Reset
Bestätigen & + Up / - Down
Modus
Funktionswert
Benutzerdaten
Puls
Watt / Kalorien
Entfernung
Programm-
profile (P1-P12)
files
Zeit
RPM /
Geschwindigkeit
SCAN: Kann zwischen Watt/Kalorien und RPM/Geschwindigkeit gewechselt
werden. 6 Sekunden pro Anzeige.
RPM: 0~15~999
SPEED: 0.0~99.9 km/h
TIME: 0:00~99:59
DISTANCE: 0.00~99.99 km
CALORIES: 0~999
PULSE: P~30~240
HEART SYMBOL: ON / OFF Wechsel
MANUAL: 1~24 Stufen
PROGRAM: P1~P12
WATT: 0~999
WATTS CONSTANT: 10~350
PERSONAL: U1~U4
H.R.C: 55% 75% 90% IND (ZIEL)
PULSE: P~30~240, maximaler Wert ist verfügbar.

18
USER DATA: U0 ~U4 (U1 ~ U4 Gespeicherte Benutzereinstellungen)
• AGENDA / SEX: FRAU / MANN Auswahl
• AGE: 10-25-99
• HEIGHT: 100-160-200 ( CM )
• WEIGHT: 20-50-150 (KG)
1. VOREINSTELLUNGEN USER / SEX / AGE / HEIGHT /
WEIGHT
Der Benutzer kann hier seine echten Daten eingeben (Geschlecht, Alter, Größe, Ge-
wicht). Der Computer bezieht diese Werte dann mit ein.
5.2. BESCHREIBUNG
2. WAHL ZWISCHEN MANUEL / PROGRAMMES / WATT
CONSTANT / PERSONNEL / H.R.C
Der Benutzer kann aus verschiedenen Modi wählen um die Trainingseinheit zu star-
ten. Eine Beschreibung zu jedemModus finden Sie weiter unten.
3. AUSFÜHREN VON MANUEL / PROGRAMMS / WATT
CONSTANT / PERSONNELL / H.R.C
Führt die vorher getätigte Auswahl aus.
4. VOREINSTELLUNGEN TEMPS / DISTANCE / CALORIES /
WATTS / FREQUENCE CARDIAQUE
Der Benutzer kann hier die gewünschten Werte als Ziele eingeben. Der Computer
zählt dann vom eingegebenen Wertbis 0.Wenn Sie keinen Wert eingeben, startet der
Computer von 0.
5. DREHEN SIE UP/DOWN & DRÜCKEN SIE START / PAUSE
Drücken Sie die UP+ / DOWN- Taste, um die eingestellten Werte zu ändern.
Nachdem Sie die gewünschten Werte eingegeben haben, drücken Sie ENTER um
sie zu bestätigen. START / PAUSE- Beenden Sie den vorherigen Schritt und drücken
Sie Start um mit Ihrem Training zu beginnen. Drücken Sie während des Trainings
PAUSE, wenn Sie eine Pause einlegen möchten.
6. ERHOLUNGSTEST
Drücken Sie RECOVERY um den Erholungstest zu starten. Der Computer berechnet
dann, wie schnell sich Ihr Körpervon Belastungen wieder erholt.
7. BLUETOOTH
Während der Einstellungsphase kann der Benutzer die Bluetooth App verwenden,
um ein Gerät mit Android 4.3 oderhöher zu verbinden.

19
5.3. FUNKTIONSBESCHREIBUNGEN
MANUAL
PROGRAM
Stellen Sie den gewünschten Widerstandswert und die Trainings-
parameter wie ZEIT / ENTFERNUNG / KALORIEN und PULSE ein.
Drücken Sie dann START um ihr Training zu beginnen.
12 vorinstallierte Programme (P1~P12). Der Widerstandswert
kann angepasst werden, wenn das Programmdiagramm aufblinkt.
H.R.C HEART RATE CONTROL - Wählen Sie hier Ihre ge-
wünschte Herzfrequenz aus 55%, 75%, oder 90%. Bitte geben
Sie ihr echtes Alter ein, um sicher zu stellen, dass die Herzfrequenz
korrekt berechnet wird. Das PULS Display wird dann aufblinken,
wenn Sie den gewünschten Wert erreicht haben.
1. 55% - DIÄT PROGRAMM
2. 75% - GESUNDHEITSPROGRAMM
3. 90% - PORTPROGRAMM
4. TARGET - BENUTZERDEFINIERTES ZIEL
8. USB LADESTATION
Ladungsspannung 5.0 DC,500 MA, Kurzschlussschutz.
WATTS CONSTANT
PERSONAL
Der Benutzer kann einen gewünschten Wattwert zwischen 10-350
Watt wählen. Verwenden Sie hierfür den UP/DOWN Knopf. Um den
eingestellten Wert zu bestätigen, drücken Sie START/STOP.
Erstellen Sie Ihre eigenen Profile U1~U4 , indem Sie den Wider-
standswert für jedes Segment selbst bestimmen. Die fertig gestell-
ten Programme werden dann für späöter gespeichert. U0 dient als
kurzzeitige Einstellung, dieses Profil wird nicht gespeichert.

20
5.4. BENUTZUNG
Nachdem Sie das Gerät eingeschaltet haben, wird U1 als Standardprofil eingestellt.
Hier können Sie nun durch Drücken der UP/DOWN Taste Ihre Werte wie Geschlecht,
Alter, Gewicht und Größe eingeben. Um die Daten zu bestätigen,
drücken Sie ENTER.
Das Display wird aufblinken. Danach können Sie zwischen den vorinstallierten Pro-
grammen P1-P12 mit Hilfe der UP/DOWN Taste wählen. Drücken Sie dann zwei Mal
ENTER, um die Auswahl zu bestätigen.
Wenn alles fertig eingerichtet wurde, drücken Sie START/STOP, um mit Ihrem Trai-
ning zu beginnen.
5.5. TASTENFUNKTIONEN
Auswahl und Bestätigungstaste. DRÜCKEN
Wert erhöhen oder verringern, Funktionsauswahl.
DREHEN
Setzen Sie alle Werte auf die Standardwerte
zurück.
Beginnen Sie Ihr Training
Fitness Test, der Ihre Erholungsrate misst.
Auswahl und Bestätigung des Modus.
Wenn Sie mit Ihrem Training fertig sind, drücken Sie RECOVERY.
Damit diese Funktion korrekt funktioniert, muss Ihre Herzfrequenz
korrekt gemessen werden. Ein Timer wird von einer Minute runter
zählen. Dann wird Ihnen Ihr Fitnesslevel angezeigt (F1-F6)
iACHTUNG: Während der Erho-
lung kann kein anderer Modus
verwendet werden.
F 1 ~ F6 = ERHOLUNGSLEVEL
DER HERZFREQUENZ
Ergegnisse von F1 - F6.
1.
2.
3.
4.
5.
6.
ENTER TASTE
UP/DOWN KNOPF
RESET TASTE
START/STOP TASTE
RECOVERY TASTE
MODUS TASTE
