ST. SpA PAN 504 Series User manual
IT
Tosaerba con conducente a piedi -
MANUALE DI ISTRUZIONI
ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.
CS
Sekačka se stojící obsluhou
UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.
DA
Plæneklipper betjent af gående personer
- BRUGSANVISNING
ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.
DE
Handgeführter Rasenmäher
- GEBRAUCHSANWEISUNG
ACHTUNG: vor inbetriebnahme des geräts die gebrauchsanleitung aufmerksam lesen.
EN
Pedestrian controlled lawnmower
- OPERATOR’S MANUAL
WARNING: read thoroughly the instruction booklet before using the machine.
ES
Cortadora de pasto con operador de pie
-
MANUAL DE INSTRUCCIONES
ATENCIÓN: antes de utilizar la máquina, leer atentamente el presente manual.
FI
Kävellen ohjattava ruohonleikkuri
- KÄYTTÖOHJEET
VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.
FR
Tondeuse à gazon à conducteur à pied
-
MANUEL D’UTILISATION
ATTENTION: lire attentivement le manuel avant d’utiliser cette machine.
NL
Lopend bediende grasmaaier
- GEBRUIKERSHANDLEIDING
LET OP: vooraleer de machine te gebruiken, dient men deze handleiding aandachtig te lezen.
NO
Håndført gressklipper
- INSTRUKSJONSBOK
ADVARSEL: les denne bruksanvisningen nøye før du bruker maskinen.
PL
Kosiarka prowadzona przez operatora pieszego
- OSTRZEŻENIE: przed użyciem maszyny, należy uważnie
przeczytać niniejszą instrukcję.
PT
Corta-relvas para operador apeado
-
MANUAL DE INSTRUÇÕES
ATENÇÃO: antes de usar a máquina, leia atentamente o presente manual.
SK
Kosačka so stojacou obsluhou
UPOZORNENIE: pred použitím stroja si pozorne prečítajte tento návod.
SV
Förarledd gräsklippare
-BRUKSANVISNING
VARNING: läs igenom hela detta häfte innan du använder maskinen.
RU
Газонокосилка с пешеходным управлением
- ВНИМАНИЕ: прежде чем
пользоваться оборудованием, внимательно прочтите зто руководство по зксплуатации.
171505519/8V 10/2020
PAN 504 Series
NP 534 Series
i
ITALIANO - Istruzioni Originali ................................................................................................... IT
......................................................................... CS
.............................................................. DA
.............................................................. DE
.......................................................................... EN
................................................................................ ES
.................................................................................... FI
.............................................................................. FR
................................................... NL
........................................................... NO
................................................................................ PL
............................................................................... PT
............................................................... SK
.................................................................. SV
..................................................................... RU
ii
17/20
41
42
43
21 22 23
24 25
28 29 30
26 27 27
iii
1.1a
1.1b 1.3
1.2
I
II
I I I II
123
I II
I II
A B
2.1
2.2
2.3
2.4
2.6
2.5
II
3.1
3.2a
I
4
III
4
IV
6
3.2b
1
6
4.3
4.2
4.4
III
3.4
3.3
5.1
4.5
DATI TECNICI PAN 504
Series NP 534
Series
2,12 ÷ 3,3 2,27 ÷ 3,82
-1 2800±100 ÷
2900±100
2800±100 ÷
2900±100
51
82
0,8
97
0,87
98
2
2
1,38
1,21
1580
570
1110
1110
- -
ix
[1] CS - TECHNICKÉ PARAMETRY
[1] DA - TEKNISKE DATA
[1] DE - TECHNISCHE DATEN
[1] EN - TECHNICAL DATA
[1] ES - DATOS TÉCNICOS
[1] FI - TEKNISET TIEDOT
[1] FR - CARACTÉRISTIQUES TECHNIQUES
[1] NL - TECHNISCHE GEGEVENS
[1] NO - TEKNISKE DATA
x
[1] PL - DANE TECHNICZNE
[1] PT - DADOS TÉCNICOS
[1] SK - TECHNICKÉ PARAMETRE
[1]
SV - TEKNISKA SPECIFIKATIONER
1] RU - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
IT - 1
NORME DI SICUREZZA
da osservare scrupolosamente
A) ADDESTRAMENTO
-
-
-
-
-
-
-
-
-
-
B) OPERAZIONI PRELIMINARI
-
-
-
-
-
-
IT ATTENZIONE: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE
IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.
-
-
-
-
-
C) DURANTE L’UTILIZZO
-
-
-
-
-
-
-
-
-
-
-
IT - 2
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
D) MANUTENZIONE E MAGAZZINAGGIO
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
IT - 3
E) TRASPORTO E MOVIMENTAZIONE
-
-
-
-
F) TUTELA AMBIENTALE
-
-
-
-
-
-
CONOSCERE LA MACCHINA
DESCRIZIONE DELLA MACCHINA
E CAMPO DI UTILIZZO
-
-
Uso previsto
-
Tipologia di utente
-
Uso improprio

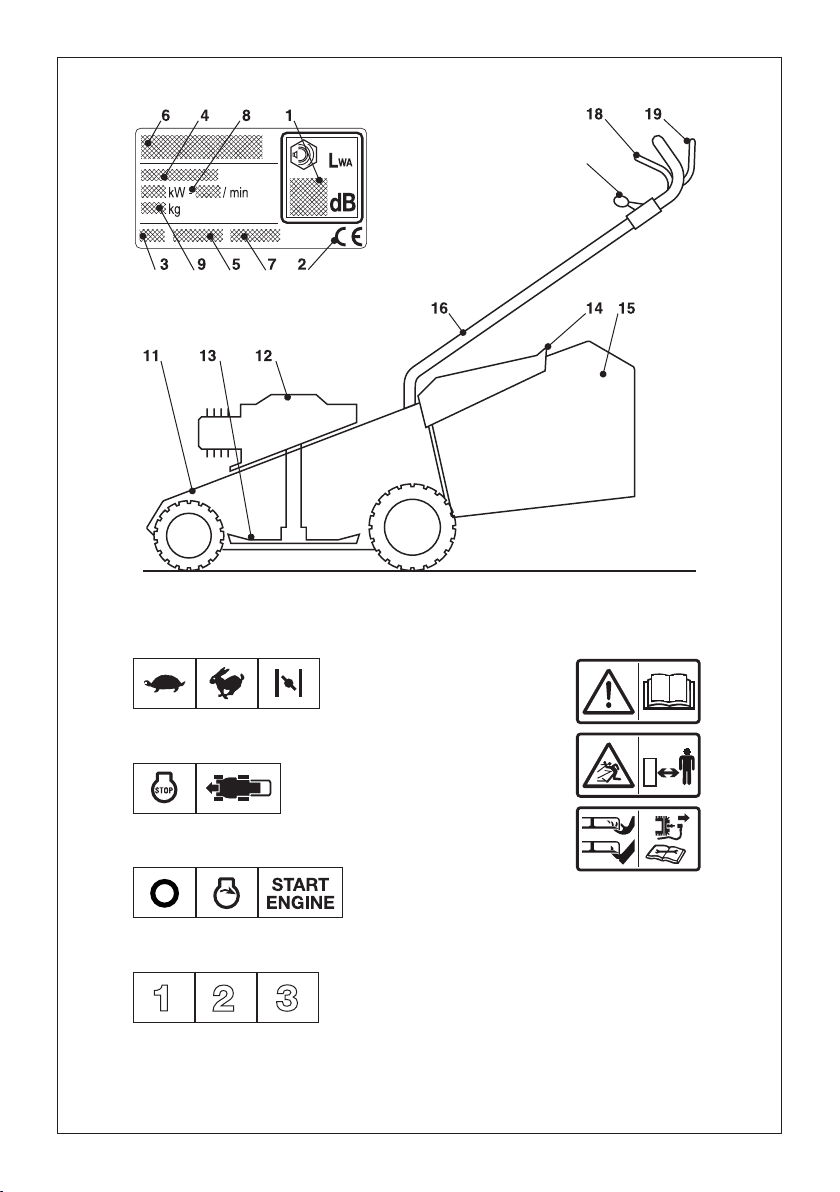

ETICHETTA DI IDENTIFICAZIONE E COMPONENTI
DELLA MACCHINA (vedi figure a pag. ii)
1.
2.
3.
4.
5.
6.
7.
8.
9.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20. V
-
DESCRIZIONE DEI SIMBOLI RIPORTATI
SUI COMANDI (dove previsti)
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
36.
PRESCRIZIONI DI SICUREZZA
-
-
41. -
42.
43.
-
NORME D’USO
Per il motore e la batteria (se prevista) leggere i relati-
vi manuali di istruzioni.
NOTA - La corrispondenza fra i riferimenti contenu-
ti nel testo e le rispettive figure (poste alle pagg. iii
e seguenti) è data dal numero che precede ciascun
paragrafo.

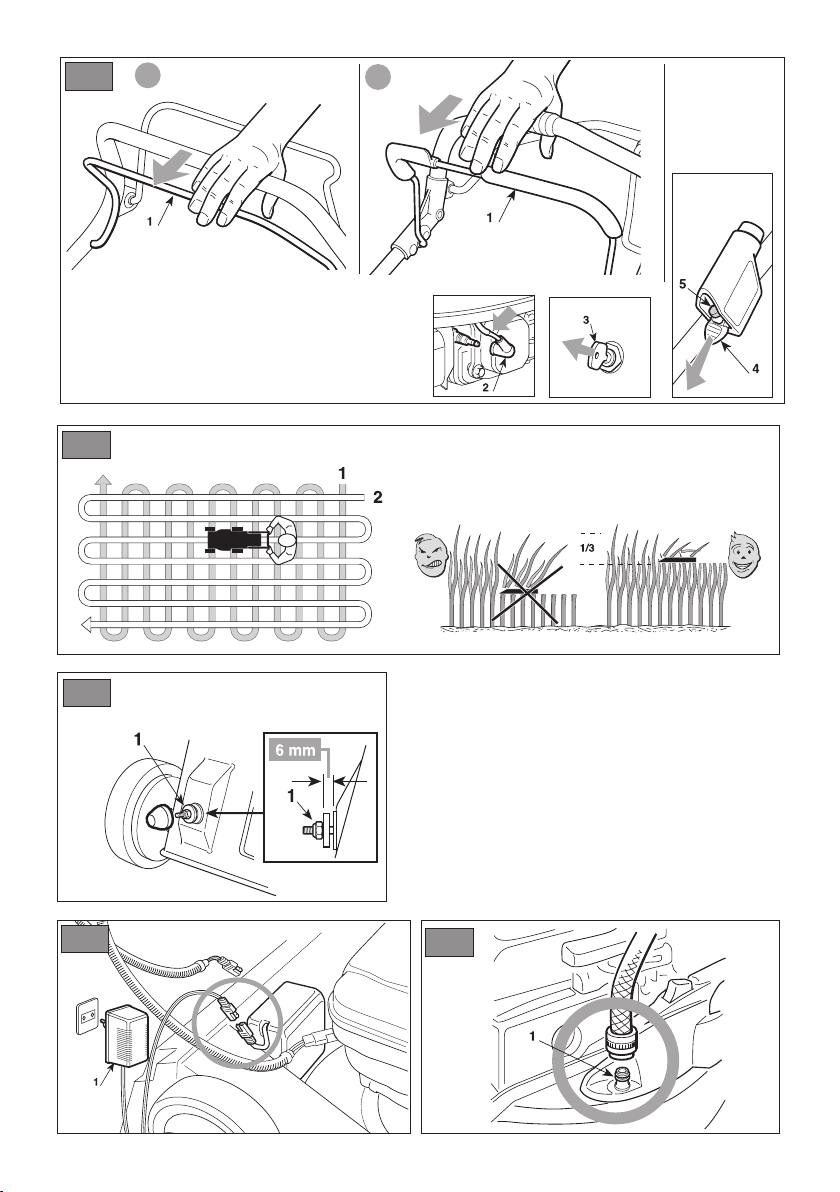

1. COMPLETARE IL MONTAGGIO
NOTA La macchina può essere fornita con alcuni compo-
nenti già montati.
ATTENZIONE! Lo sballaggio e il completamento
del montaggio devono essere effettuati su una super-
ficie piana e solida, con spazio sufficiente alla movi-
mentazione della macchina e degli imballi, avvalendosi
sempre degli attrezzi appropriati.
Lo smaltimento degli imballi deve avvenire secondo le
disposizioni locali vigenti.

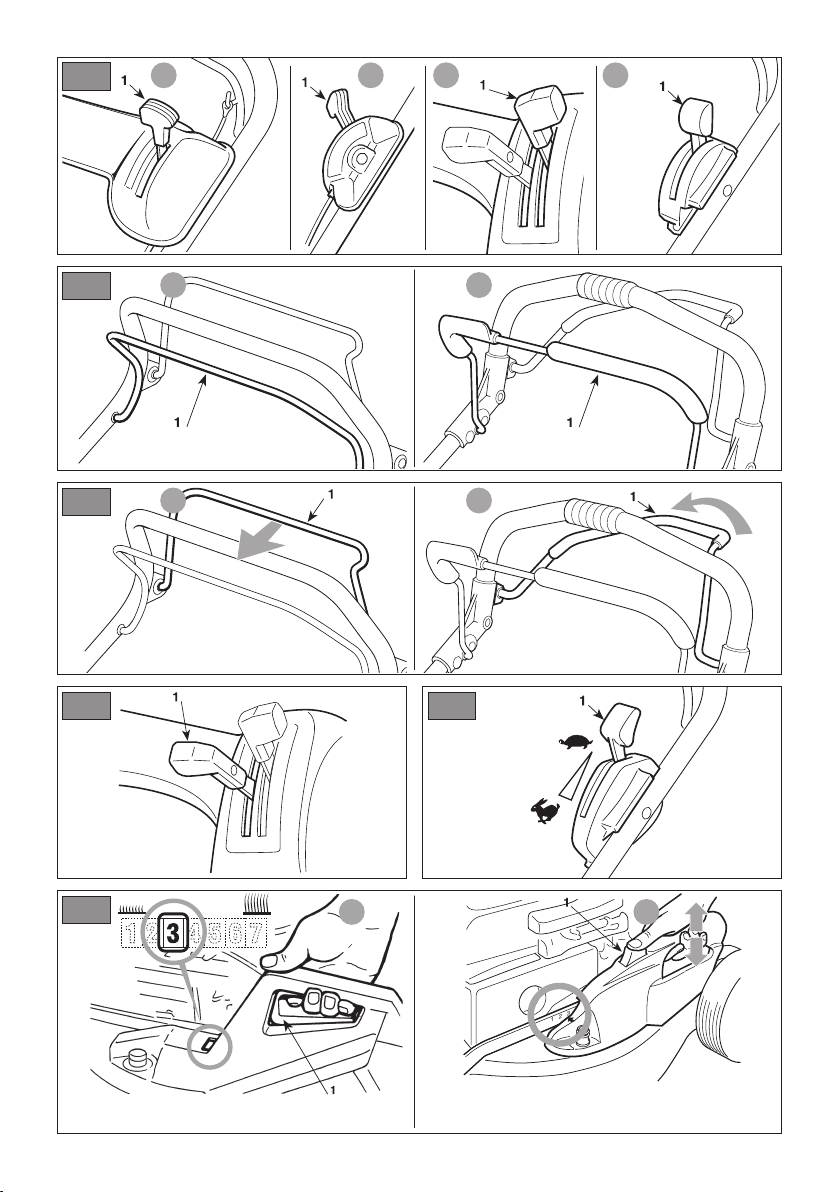

1.1a Montaggio del manico (Tipo “I”)
-
• Modelli con avviamento manuale
• Modelli con avviamento elettrico a chiave
1.1b Montaggio del manico (Tipo “II”)
• Modelli con avviamento manuale
• Modelli con avviamento elettrico a chiave
1.2 Montaggio del cruscotto (se previsto)
-
1.3 Collegamento batteria
• Modelli con avviamento elettrico a chiave
-
• Modelli con avviamento elettrico a pulsante
2. DESCRIZIONE DEI COMANDI
NOTA Il significato dei simboli riportati sui comandi è spie-
gato nelle pagine precedenti.
2.1 Comando acceleratore
-
2.2 Leva freno motore / dispositivo di taglio
2.3 Leva innesto trazione (se presente)
-
-
ATTENZIONE! Per evitare di danneggiare la tra-
smissione, evitare di tirare all’indietro la macchina con
la trasmissione innestata.
2.4 Comando del cambio (se previsto)
2.5 Comando variatore di velocità (se previsto)
IMPORTANTE Il passaggio fra una velocità e l’altra deve
essere eseguito a motore acceso e trazione inserita.
Non toccare il comando del variatore quando il motore è
spento. Questa operazione potrebbe danneggiare il varia-
tore.
NOTA Se la macchina non avanza con il comando in po-
sizione « », è sufficiente portare la leva di comando su
« » e subito dopo riportarla in posizione « »
2.6a Regolazione altezza taglio (Tipo “A”)
-
ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO
IT - 5
FERMO.
2.6b Regolazione altezza taglio (Tipo “B”)
ESEGUIRE L’OPERAZIONE A DISPOSITIVO DI TAGLIO
FERMO.
3. TAGLIO DELL’ERBA
NOTA Questa macchina permette di effettuare la rasatura
del prato in diverse modalità; prima di iniziare il lavoro è op-
portuno predisporre la macchina in base a come si intende
eseguire la rasatura.
ESEGUIRE L’OPERAZIONE A MOTORE SPENTO.
3.1 Predisposizione per il taglio e la raccolta
dell’erba nel sacco di raccolta
3.2 Avviamento del motore
3.2a
• Modelli con avviamento manuale (“I - “II”)
• Modelli con avviamento elettrico a chiave
3.2b
• Modelli con avviamento elettrico
a pulsante (“III - “IV”)
–
–
NOTA La leva freno motore / dispositivo di taglio deve es-
sere mantenuta tirata per evitare l’arresto del motore.
–
3.3 Taglio dell’erba
-
-
-
Consigli per la cura del prato
-
-
-
-
3.4 Termine del lavoro
-
• Modelli con avviamento elettrico a chiave
• Modelli con avviamento elettrico a pulsante
-
ATTENDERE L’ARRESTO DEL DISPOSITIVO DI TAGLIO
4. MANUTENZIONE ORDINARIA
IMPORTANTE La manutenzione regolare e accurata è in-
dispensabile per mantenere nel tempo i livelli di sicurezza e
le prestazioni originali della macchina.
-
-
-
-
-
-
.
-
-
-
Nei modelli con AVS
-
-
-
-
-
Accertarsi di aver ripristinato il livello dell’olio, pri-
ma di usare nuovamente la macchina.
4.1 Manutenzione del dispositivo di taglio
-
4.2 Regolazione della trazione
4.3 Ricarica della batteria (se prevista)
• Modelli con avviamento elettrico a chiave
-
-
• Modelli con avviamento elettrico a pulsante
-
4.4 Lavaggio interno
4.5 Regolazione del cavo del variatore (se previsto)
IMPORTANTE La regolazione deve essere eseguita a
motore spento.
5. ACCESSORI
ATTENZIONE! Per la vostra sicurezza è tassativa-
mente vietato montare qualsiasi altro accessorio oltre
a quelli inclusi nell’elenco seguente, progettati espres-
samente per il modello e il tipo della vostra macchina.
5.1 Kit “Mulching”
(se non fornito in dotazione)
-
6. DIAGNOSTICA
Cosa fare se ...
1. Il rasaerba a benzina non funziona
2. L’erba tagliata non viene più raccolta nel sacco
di raccolta
3. L’erba si taglia con difficoltà
4. La macchina comincia a vibrare in modo anomalo
CS - 1
BEZPEČNOSTNÍ POKYNY
které je třeba důsledně dodržovat
A) INSTRUKTÁŽ
-
-
-
-
-
-
-
-
B) PŘÍPRAVNÉ ÚKONY
-
-
-
-
-
-
-
CS UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO
NÁVOD K POUŽITÍ. Uschovejte kvůli dalšímu použití.
-
-
-
C) BĚHEM POUŽITÍ
-
-
-
-
-
-
-
-
-
-
-
-
-
-
CS - 2
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
D) ÚDRŽBA A SKLADOVÁNÍ
-
-
-
-
-
-
-
-
-
-
-
-
-
-
