SF-10HA Automatic Sheet Feeder
The SF-10HA Automatic Sheet Feeder makes it possible to automatically feed
paper into your printer. This manual describes the operational procedures for
using the SF-10HA.
Unpacking
❏

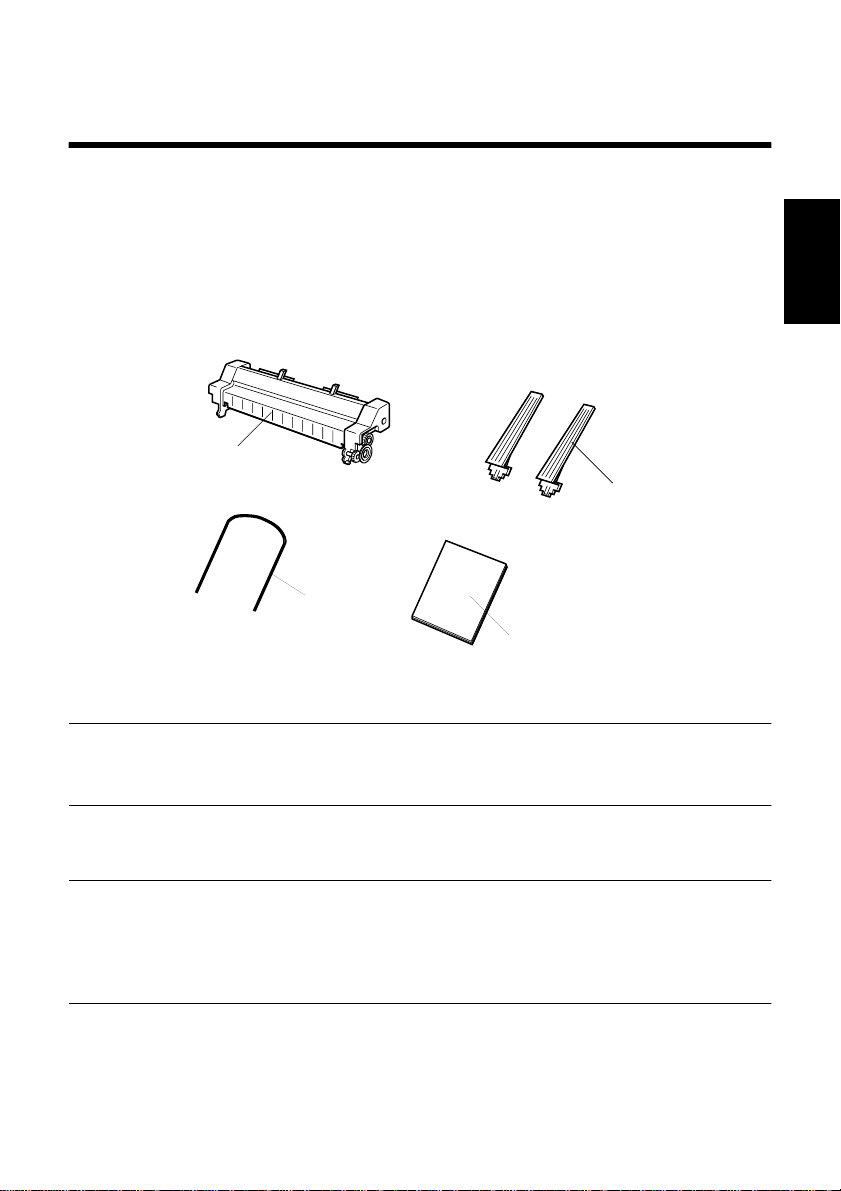

After unpacking the contents of the carton, check to make sure you have all
five items. If anything is missing, contact your dealer.
Note:
The automatic sheet feeder is protected by packing material and tape during
shipping. Be sure to remove all of the protective material and tape before use.
Important!
The following procedure requires you to break out two small pieces in order to
expose mechanisms that the automatic sheet feeder must connect with to
operates properly. Make sure that you perform this procedure exactly as
described below.
Automatic sheet feeder
Hopper attachment
User’s Manual
Stacker attachment

2 SF-10HA Automatic Sheet Feeder
Preparing the printer
❏
Enter the printer’s EDS Mode and make the setting that tells the printer that
the ASF is installed (for example, BankA, Switch 4 is OFF on LC-1021
model). Refer to the User’s Manual that comes with the printer for details
on using the EDS Mode.

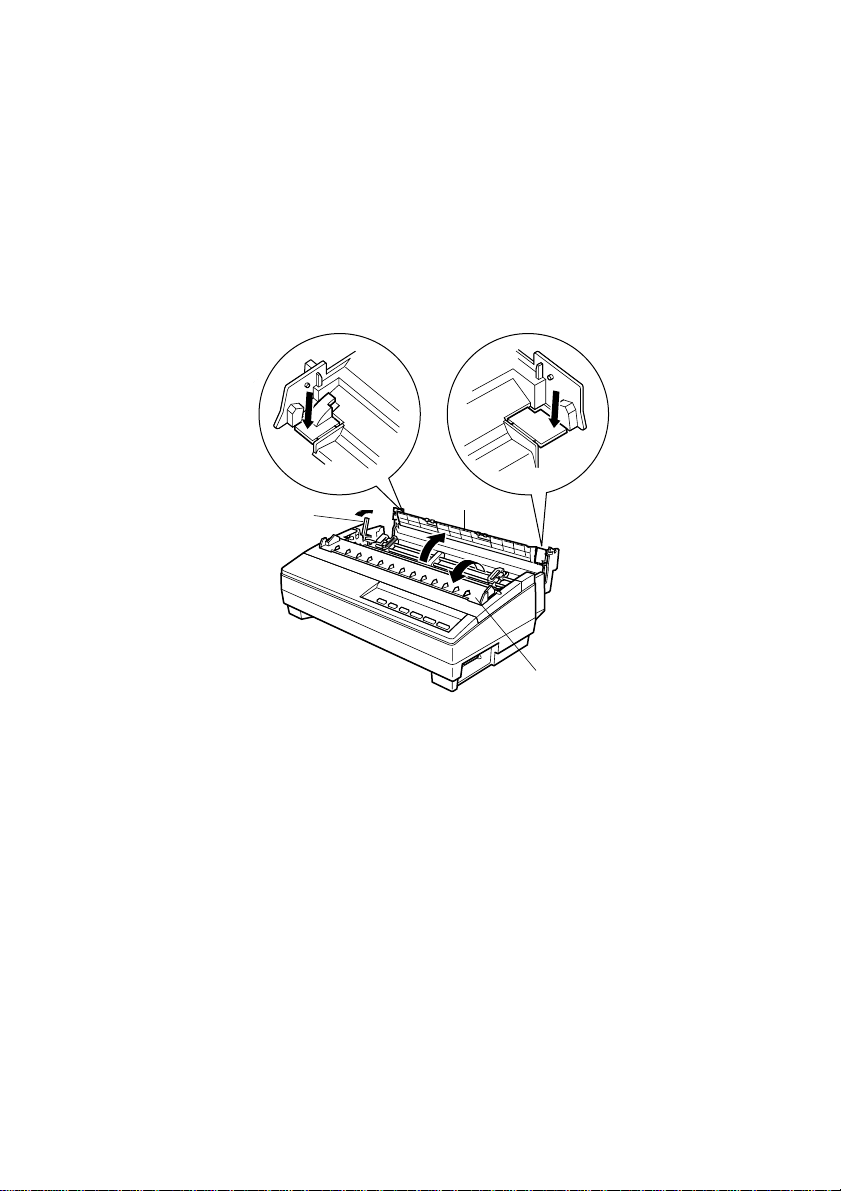

❏ Unplug the printer from its AC power source.
❏
Open the mute cover of the printer.
❏
Push the release lever back to the cut-sheet position.
❏ Open the rear cover by pushing it back so the cover swings back and down.
❏ Break away the two small pieces from the rear cover as shown in the
illustration above.
Repeatedly press down where indicated by the arrows a number of times
until the tabs weaken and the pieces break free.
❏
Close the rear cover.
Installing the automatic sheet feeder
❏ If you have not already done so:
✓
Make sure that the printer is unplugged from its AC power source.
✓
Open the mute cover and rear cover of the printer.
✓ Push the release lever back to the cut-sheet position.
✓
Remove the small pieces from the rear cover.
✓
Close the rear cover.
See the procedure under “Preparing the printer” in the previous section for
details.
Mute cover
Rear cover
Release lever

Installing the automatic sheet feeder 3
English
English
❏

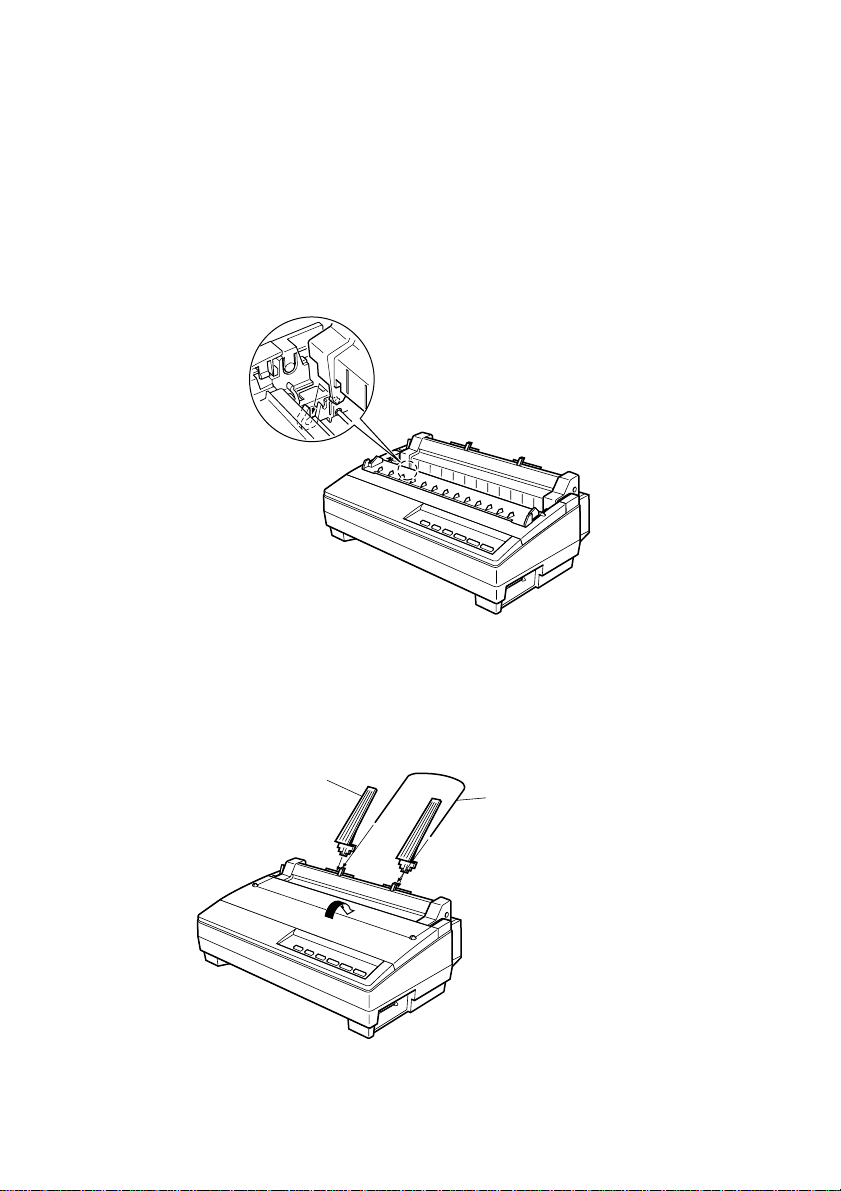

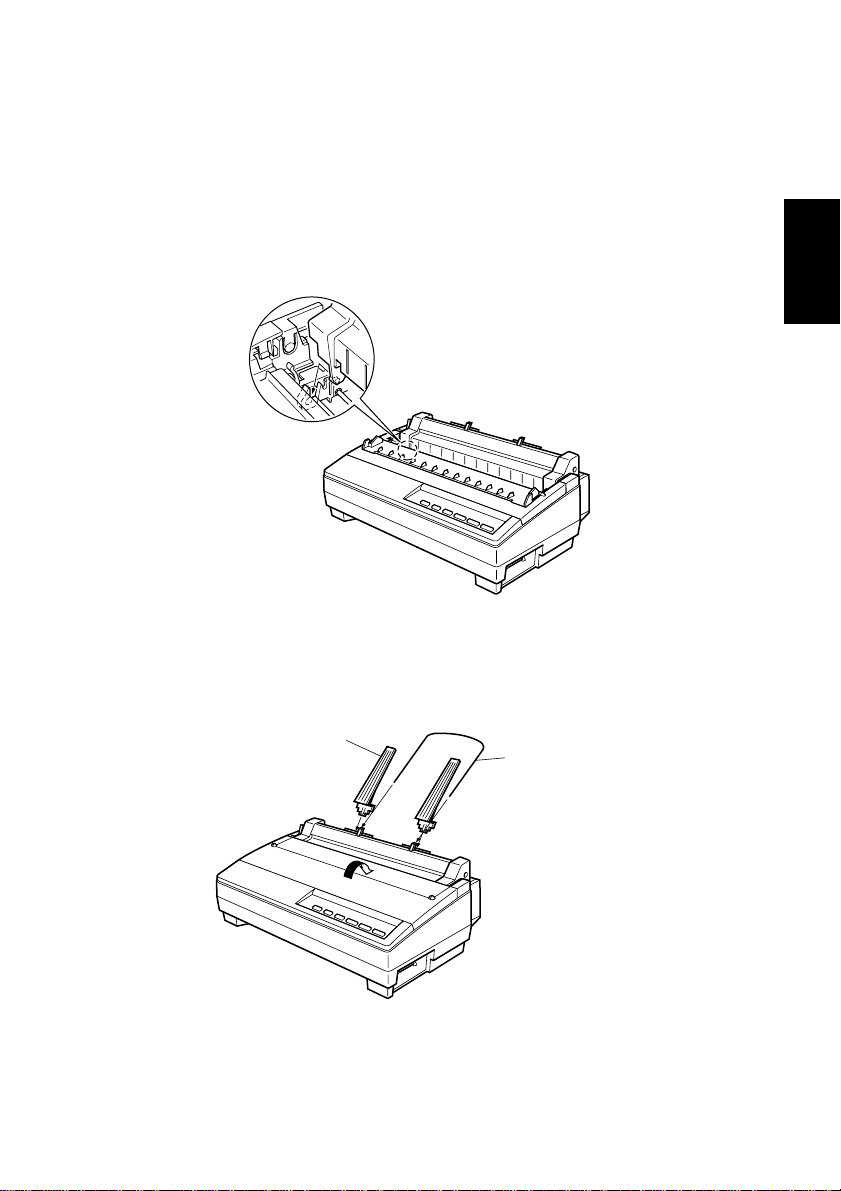

Lower the auto sheet feeder into the printer so the two round tabs on its
arms enter into grooves in the printer mechanism that was exposed when
you removed the two small pieces (see “Preparing the printer” in the
previous section). The top of the automatic sheet feeder angled towards the
front of the printer when you do this.
❏ Swing the back of the automatic sheet feeder down, and press down gently
until it settles securely in place.
❏ Close the mute cover.
❏
Insert the two hopper attachments on top of the hopper support as shown
below.
❏ Insert the stacker attachment into the holes on the paper tray cover.
Hopper attachment
Stacker attachment

4 SF-10HA Automatic Sheet Feeder
Loading paper
❏

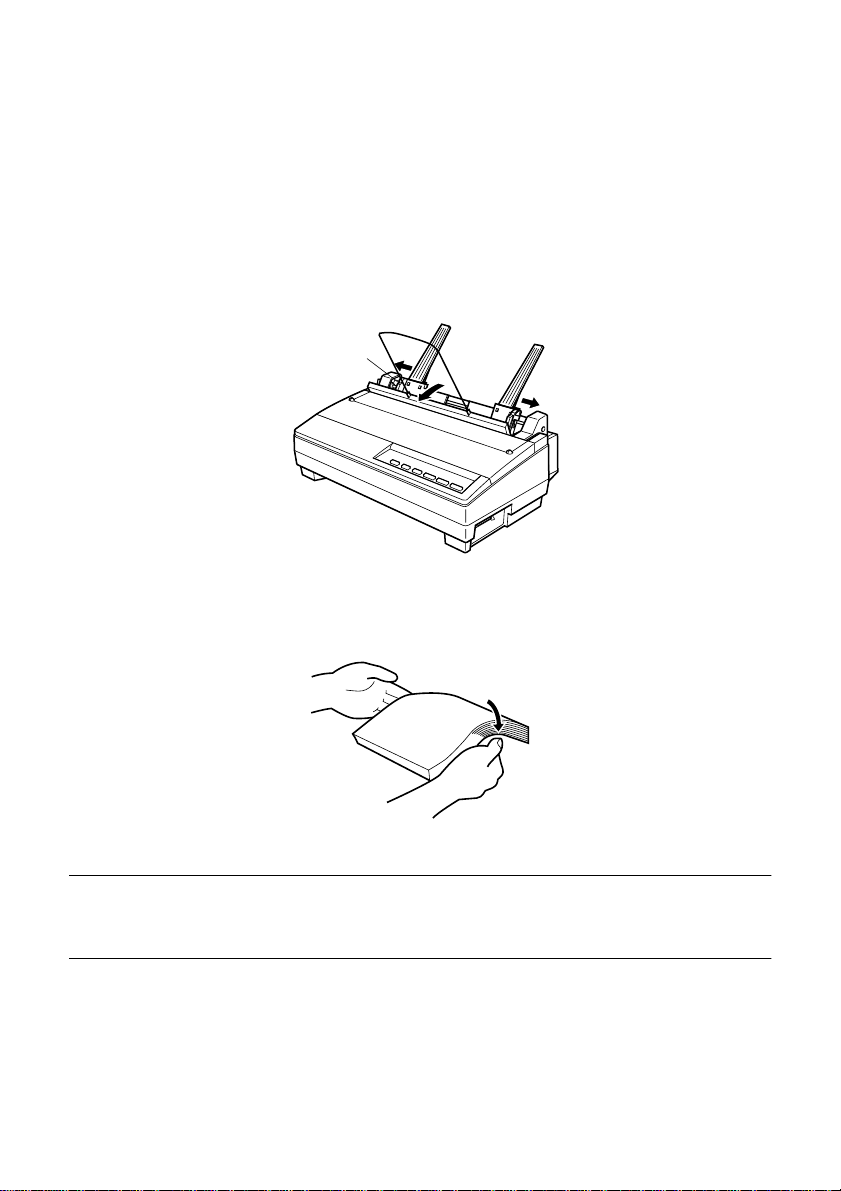

Pull the paper tray cover of the automatic sheet feeder forward.
❏ Align the left paper guide with the scale mark that matches the size of the
paper you are using.
For A4, B5 and legal, align the left paper guide with the A4 mark. For US
letter paper, align the paper guide with the LT mark.
❏
Adjust the right paper guide so there is enough space to insert the paper.
❏
Pick up a stack of paper with both hands and fan through it with your
thumb. This prevents paper from sticking together when it is fed by the
automatic feeder.
Note:
The auto sheet feeder can hold about 50 sheets of 64g/m
2
(30 sheets of 80g/m
2
)
paper.
❏
Tap all four edges of the stack of paper on a table or desk to make sure they
are smooth and even.
Paper guides

Loading paper 5
English
English
❏
Carefully place the paper into the paper tray against the stationary paper
guide on the right side. Make sure that the left and right edges of the paper
stack are under the retaining clips inside the tray.
❏
Close the paper tray cover.
❏
Make sure that the release lever is pushed back to the cut-sheet position.
You are now ready to print with the auto sheet feeder.
Paper guide
Retaining clip

6 SF-10HA Automatic Sheet Feeder
Feeding a single sheet of paper
Use the following procedure to manually feed a single sheet of paper while the
auto sheet feeder is installed.
❏ Insert the paper into the slot behind the stacker as shown below.
For any paper size of A4, B5 and legal, align the paper with the A4 mark
when you insert it. For US letter paper, align the paper with LT mark.
❏
Press the control panel’s ON LINE button to put the printer off line.
❏
Press FORM FEED button to feed the paper into the printer.
LTA4

Operational Precautions 7
English
English
Operational Precautions
✓
Up to 50 sheets of paper (64 g/m
2
A4-size) can be loaded in the hopper.
Loading too much paper can lead to problems that damage the auto sheet
feeder mechanism.
✓
Use only single-ply paper. Never use multi-part forms or label paper.
✓ Printing may become misaligned when only two or three sheets of paper
are left in the hopper. To avoid this, always make sure that there is enough
paper in the hopper. When replenishing paper, remove any leftover sheets,
stack it with the new paper, and fan the entire stack before placing it in the
hopper.
✓
Do not use any paper that is folded or wrinkled. Use new paper whenever
possible. Avoid reusing paper.
✓
Remove all the paper from the hopper if you do not plan to perform any
printing for a long time. Paper left in the printer for a long time can bend or
become deformed.
Cleaning
The automatic sheet feeder is designed to provide many years of reliable
operation.Toensure optimum performance, youshouldperiodically remove the
automatic sheet feeder from the printer and clean any dirt and dust that may
have accumulated. Use a soft cloth dampened with alcohol to clean the platen
and automatic sheet feeder roller.
Note:
Never use a rough cloth, thinner, or trichlene when cleaning this equipment.
Doing so can result in unsightly scratches or stains.

8 SF-10HA Automatic Sheet Feeder
Troubleshooting
Use the following table to help track down the causes of problems and to
determine the best solution to deal with them.
Problem Possible Cause Recommended Action
Automatic sheet feeder
does not function. Paper is not stacked properly. Load the paper correctly
Platen is not operating
properly. Confirm that the feeder is properly installed and that all
gears are meshing correctly.
Printer is not in the ASF
mode. Use the EDS Mode to make the necessary settings.
Paper Out detection is not
performed. Use the EDS Mode to make the necessary settings.
Paper does not feed
properly. Out of paper Load more paper.
Paper jam Clear paper jam.
Release lever is in the
forward (fanfold) position. Push release lever back to cut-sheet position.
Paper Out detection is not
performed. Use the EDS Mode to make the necessary settings.
More than one sheet being
fed. Insufficient paper fanning Fan paper and reload
Wrong paper type Use only paper that meets
specifications.
Paper is being creased. Defective paper Use different paper.
Too much lateral movement
of paper Adjust the paper guide settings so the feeder roller
can close on the paper.
Paper does not eject
properly. Stacker is too full. Empty the stacker
Wrong paper type Use only paper that meets
specifications.

Specifications 9
English
English
Specifications
Dimensions: 15.0" (W) × 3.5" (D) × 3.5" (H)
(without hopper) 380 (W) × 90 (D) × 88 (H) mm
Weight: 1.3 lbs. / 0.6 kg
Paper size: B5, A4, LTR, Legal
Paper thickness: 0.00315" to 0.00472" / 0.08 to 0.12 mm
Paper weight: 16 to 24 lbs / 60 to 90 g/m2/ 52 to 77 kg (one-ply)
Printing area:
Hopper capacity: 50 sheets maximum (64 g/m2A4-size paper)
30 sheets maximum (80 g/m2A4-size paper)
Stacker capacity: 30 sheets maximum (64 g/m2A4-size paper)
Temperature: Operating: 41°F to 95°F (5°C to 35°C)
Non-operating: -22°F to 149°F (-30°C to 65°C)
Humidity: Operating: 30% to 80% (non-condensation)
Non-operating: 20% to 90% (non-condensation)
4 mm (0.16")
5 mm
(0.2") 5 mm (0.2")
8 mm (0.31")

10
Automatischer Einzelbatteinzug SF-10HA
Der automatische Einzelbatteinzug SF-10HA erlaubt es, Einzelblattpapier
automatisch in Ihren Drucker einzuziehen. Diese Anleitung beschreibt den
Betrieb des SF-10HA.
Auspacken
❏
Nach dem Auspacken des Kartoninhalts prüfen Sie, ob alle fünf Teile
vorhanden sind. Wenn ein Teil fehlt, wenden Sie sich an Ihren
Fachhändler.
Hinweis:
Der automatische Einzelbatteinzug ist beim Transport durch
Verpackungsmaterial und Verpackungsband geschützt. Vor der Inbetriebnahme
müssen alle Verpackungsmaterialien entfernt werden.
Wichtig!
Das folgende Verfahren setzt voraus, daß Sie zwei kleine Teile herausbrechen,
um die Mechanik freizulegen, mit der der automatische Einzelbatteinzug
verbunden werden muß, um richtig zu arbeiten. Stellen Sie sicher, daß diese
Arbeit genau so ausgeführt wird, wie im folgenden beschrieben.
Automatischer Einzelbatteinzug
Papierbehälterstützen
Bedienungsanleitung
Halter für Papiermagazin

Vorbereitung des Druckers 11
Deutsch
Vorbereitung des Druckers
❏
Den Drucker in den EDS - Modus schalten und die Einstellung vornehmen,
die dem Drucker mitteilt, daß der ASF installiert ist (z.B. beim Modell LC-
1021- Bank A, Schalter 4 auf OFF/AUS). Einzelheiten zum EDS - Modus,
siehe Bedienungsanleitung des Druckers.
❏ Das Netzkabel aus der Steckdose ziehen.
❏
Die transparente Schalldämpfabdeckung des Druckers öffnen.
❏
Den Papierwahlschalter nach hinten in Einzelblattstellung stellen.
❏ Die Traktorabdeckung durch Zurückdrücken öffnen.
❏
Die beiden kleinen Stücke aus der Traktorabdeckung brechen, wie in der
Abbildung oben gezeigt.
Drücken Sie wiederholt an der Stelle nach unten, die in der Abbildung mit
einem Pfeil gekennzeichnet ist, bis die Zapfen ermüden und schließlich
brechen.
❏
Die Traktorabdeckung schließen.
Einbau des automatischen Einzelbatteinzugs
❏
Wenn Sie dies noch nicht getan haben, tun Sie jetzt folgendes:
✓
Sicherstellen, daß das Netzkabel aus der Steckdose gezogen ist.
✓
Die transparente Schaldämpfabdeckung und die Traktorabdeckung des
Druckers öffnen.
✓
Den Papierwahlschalter in Einzelblattpapierstellung nach hinten stellen.
✓
Die beiden kleinen Stücke aus der Traktorabdeckung brechen.
✓
Die Traktorabdeckung schließen.
Einzelheiten siehe “Vorbereitung des Druckers” im vorherigen Kapitel.
Schalldämpfungsabdeckung
Traktorabdeckung
Papierwahlschalter

12 Automatischer Einzelbatteinzug SF-10HA
❏
Den automatischen Einzelbatteinzug in den Drucker absenken, so daß die
beiden runden Zapfen an denArmen in die Nuten im Druckermechanismus
eingreifen, der freigelegt wurde, als die beiden kleinen Stücke aus der
Rückwand ausgebrochen wurden (siehe “Vorbereitung des Druckers” im
vorherigen Kapitel). Die Oberseite des automatischen Einzelbatteinzugs
weist dabei im Winkel zur Druckervorderseite hin.
❏
Den automatischen Einzelbatteinzug vorsichtig nach unten drücken, bis er
fest einrastet.
❏
Die transparente Schalldämpfabdeckung schließen.
❏
Stecken Sie die zwei Halter der Papierablage oben auf die Abdeckung der
Papierablage, wie in der unterenAbbildung gezeigt.
❏
Stecken Sie den Halter für das Papiermagazin in die beiden Löcher auf der
Abdeckung des Papiermagazins.
Papierbehälterstützen
Halter für Papiermagazin

Papier einlegen 13
Deutsch
Papier einlegen
❏
Die Papierfachabdeckung des automatischen Einzelbatteinzugs nach vorne
ziehen.
❏
Die linke Papierführung an der Skalenmarkierung ausrichten, die der Größe
des verwendeten Papiers entspricht.
Benutzen Sie Papier der Formate A4, B5 und Legal, richten Sie es an der A4
Markierung auf der linken Papierführung aus. Benutzen Sie das
Papierformat US Letter, richten Sie es an der LT Markierung aus.
❏ Die rechte Papierführung so einstellen, daß genug Platz zum Einsetzen des
Papiers vorhanden ist.
❏
Nehmen Sie einen Stapel Papier mit beiden Händen, und fächern Sie ihn
mit dem Daumen gut auf. Dadurch wird verhindert, daß Papier beim
Einzug in den Drucker zusammenhaftet.
Hinweis:
Der automatische Einzelbatteinzug kann etwa 50 Blatt Papier der Stärke 64 g/
m
2
(30 Blatt mit 80 g/m
2
) fassen.
❏
Klopfen Sie alle vier Kanten des Papierstapels auf einem Tisch gerade, um
sicherzustellen, daß der Stapel sauber ausgerichtet und eben ist.
Papierführungen

14 Automatischer Einzelbatteinzug SF-10HA
❏
Legen Sie das Papier an der rechten festen Papierführung ausgerichtet,
vorsichtig ins Papierfach ein. Stellen Sie sicher, daß die linke und rechte
Kante des Papierstapels unter den Halteclips im Papierfach ist.
❏
Die Papierfachabdeckung schließen.
❏
Sicherstellen, daß der Papierwahlschalter in Einzelblattpapier-Stellung
steht.
Jetzt kann mit dem automatischen Einzelbatteinzug gedruckt werden.
Papierführung
Haltclip

Einziehen eines Einzelblatts 15
Deutsch
Einziehen eines Einzelblatts
Auf folgende Weise wird ein einzelnes Blatt Papier eingezogen, wenn der
automatische Einzelbatteinzug installiert ist.
❏ Legen Sie das Papier in den Schlitz hinter dem Papierstapler ein, wie in der
Abbildung unten gezeigt.
Benutzen Sie Papier der Formate A4, B5 und Legal, richten Sie es an der A4
Markierung auf der linken Papierführung aus. Benutzen Sie das
Papierformat US Letter, richten Sie es an der LT Markierung aus.
❏
Die Taste ON LINE am Bedienfeld drücken, um den Drucker auf Off-line
Betrieb zu schalten.
❏
Die Taste FORM FEED am Bedienfeld drücken, um Papier in den Drucker
einzuziehen.
LTA4

16 Automatischer Einzelbatteinzug SF-10HA
Vorsichtsmaßregeln zum Betrieb
✓
Bis zu 50 Blatt Papier (Stärke 64 g/m
2
) können in den Papierbehälter
eingelegt werden. Durch Einlegen von zuviel Papier kann der automatische
Einzelbatteinzug-Mechanismus beschädigt werden.
✓
Immer nur einlagiges Papier verwenden. Niemals mehrlagige Vordrucke
oder Etikettenpapier verwenden.
✓
Die richtige Druckausrichtung kann verloren gehen, wenn nur zwei oder
drei Blatt Papier im Papierbehälter übrig sind. Um dies zu vermeiden,
immer sicherstellen, daß genug Papier im Papierbehälter ist. Beim
Nachfüllen von Papier das vorhandene Papier entnehmen, neues Papier
aufstapeln, und dann den ganzen Stapel zusammen in den Papierbehälter
einlegen.
✓
Kein gefaltetes oder zerknittertes Papier verwenden. Wenn möglich, immer
neues Papier verwenden. Papier nach Möglichkeit nicht doppelt bedrucken.
✓ Immer das Papier aus dem Papierbehälter entnehmen, wenn längere Zeit
nicht gedruckt werden soll. Längere Zeit im Drucker belassenes Papier
kann sich verziehen oder verformen.
Reinigung
Der automatische Einzelbatteinzug ist für jahrelangen störungsfreien Betrieb
konstruiert.Um optimale Leistung zu garantieren,sollte erregelmäßig gereinigt
werden. Dazu wird der automatische Einzelbatteinzug vom Drucker
abgenommen, und Staub und Schmutz, der sich evt. angesammelt hat, wird
abgewischt. Einen weichen, fusselfreien und mit Alkohol angefeuchteten
Lappen nehmen, um die Druckwalze und die Zuführwalzen des automatischen
Einzelbatteinzugs abzuwischen.
Hinweis:
Keine groben Lappen, Verdünner, Lösungsmittel o.ä. zum Reinigen des Geräts
verwenden. Dadurch können unschöne Kratzer oder Flecken hervorgerufen
werden.
