Steinbach Straight Line User manual

Vertrieben durch
Steinbach International GmbH
L. Steinbach Platz 1
4311 Schwertberg, Austria
helpdesk.steinbach.at
Produktinformationen/ Product information/ Informations relatives au produit/ Informazioni
sul prodotto/ Informacije o izdelku/ Informații despre produs/ Informace o výrobku/ Infor-
macije o proizvodu/ Termékinformáció/Informácie o výrobku/ Продуктова информация/
Ürün bilgileri/ Informacje o produkcie/ Información sobre el producto
steinbach-group.com
Ersatzteile/ Spare parts/ Pièces de rechange/ Parti di ricambio/ Nadomestni deli/ Piese
de schimb/ Náhradní díly/ Zamjenski dijelovi/ Pótalkatrészek/ Náhradné diely/ Резервни
части/ Yedek parçalar/ Części zamienne/ Piezas de recambio
steinbach-group.com/de/ersatzteile
© 2022 Steinbach International GmbH
Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer
Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International
GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in
elektronischen Systemen.
Pool Control
Pool Control App
Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k
používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni
originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları
Solardusche
Straight Line
de
Solardusche................................................... 4
fr
Douche solaire.............................................22
es
Ducha solar.................................................. 40
hu
Szolárzuhany................................................58
sk
Solárna sprcha.............................................76
ro
Duș solar...................................................... 94
bg
Соларен душ............................................. 112
en
Solar shower................................................ 13
it
Doccia solare............................................... 31
cs
Solární sprcha..............................................49
sl
Solarna prha.................................................67
pl
Prysznic solarny.......................................... 85
hr/bs
Solarni tuš.................................................. 103
tr
Güneş enerjili duş......................................121

1
11
10
2
3
4
9
8
6
5
7

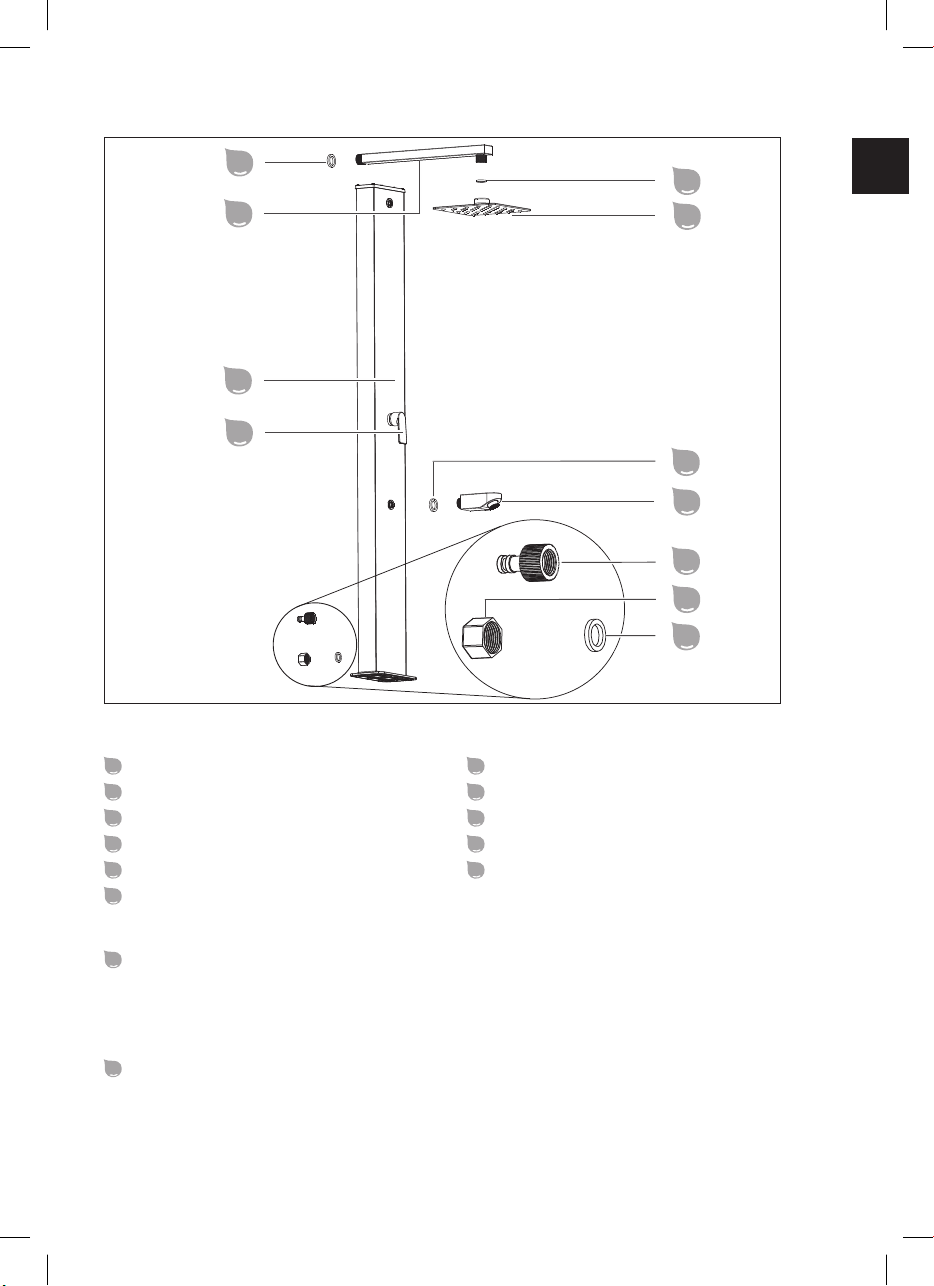

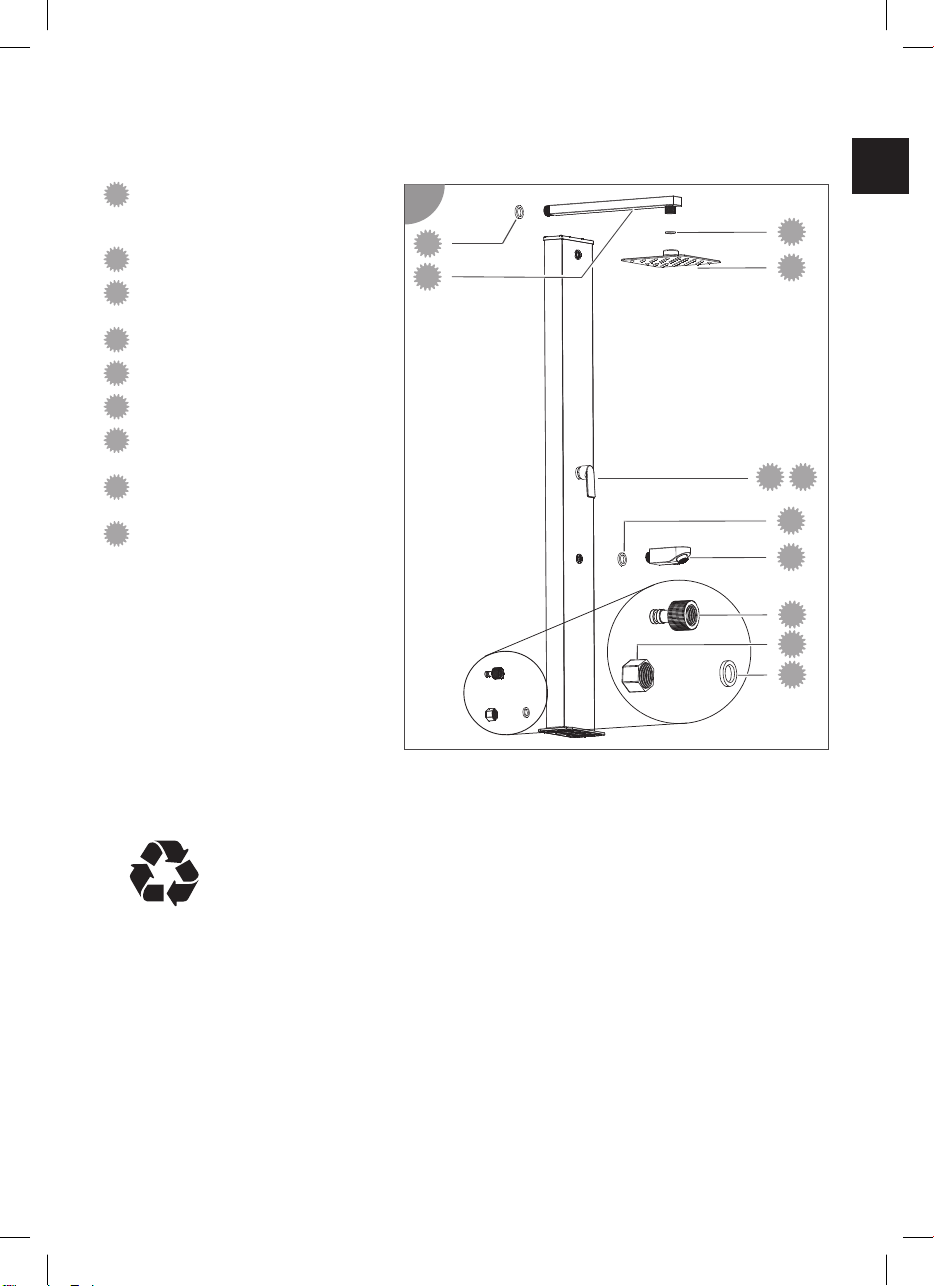

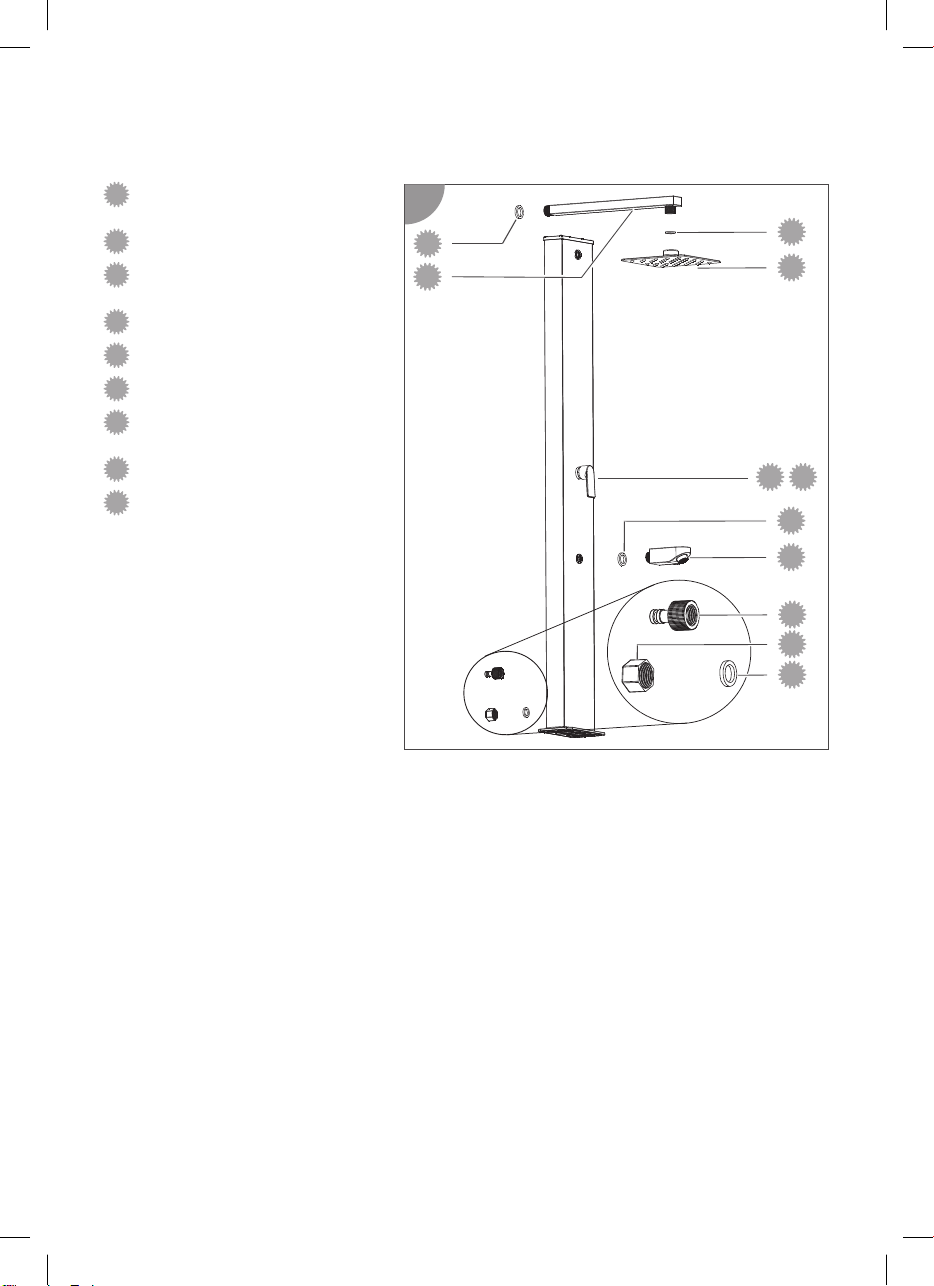

Lieferumfang/Produktteile
1
O-Ring für Verbindungselement Ø 19 x 4 mm
2
Verbindungselement
3
Tank
4
Armatur
5
O-Ring für Entleerungskappe
6
Entleerungskappe
7
Schlauchadapter
8
Kaltwasser-Entnahme
9
O-Ring für Kaltwasser-Entnahme Ø 19 x 4 mm
10
Duschkopf
11
O-Ring für Duschkopf
Betriebsanleitung (ohne Abbildung)
Benötigtes, nicht mitgeliefertes Hilfsmaterial
12
Befestigungsmaterial (Schrauben und Dübel für Ihren Untergrund aus Stein, Beton oder
Holz) oder das Steinbach Outdoor - Bodenelement
Optional erhältlich
13
Steinbach Outdoor - Bodenelement inklusive Befestigungsmaterial (Art. Nr. 049028)
3
de

Inhaltsverzeichnis
Übersicht...................................................................................................................................................3
Lieferumfang/Produktteile.......................................................................................................................3
Allgemeines.............................................................................................................................................. 5
Zeichenerklärung..................................................................................................................................... 5
Sicherheit..................................................................................................................................................5
Beschreibung........................................................................................................................................... 6
Vorbereitung............................................................................................................................................. 7
Standplatz und Anschlüsse vorbereiten.............................................................................................. 7
Installation................................................................................................................................................ 7
Solardusche aufstellen........................................................................................................................ 7
Solardusche zusammensetzen............................................................................................................8
Tank befüllen........................................................................................................................................9
Bedienung.................................................................................................................................................9
Solardusche benutzen.........................................................................................................................9
Reinigung..................................................................................................................................................9
Demontage................................................................................................................................................9
Tank entleeren..................................................................................................................................... 9
Produkt abbauen............................................................................................................................... 10
Lagerung.................................................................................................................................................10
Fehlersuche............................................................................................................................................ 10
Technische Daten...................................................................................................................................10
Ersatzteile................................................................................................................................................11
Entsorgung............................................................................................................................................. 11
4
R2 20210622

Allgemeines
Betriebsanleitung lesen und aufbewahren
Diese Betriebsanleitung gehört zu dieser Solardusche (im Folgenden auch
„Produkt“ genannt). Sie enthält wichtige Information zur Inbetriebnahme und Bedienung.
Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch,
bevor Sie das Produkt einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu
schweren Verletzungen oder Schäden am Produkt führen.
Bewahren Sie die Betriebssanleitung für die weitere Nutzung auf. Wenn Sie das Produkt an Dritte
weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.
Bestimmungsgemäßer Gebrauch
Dieses Produkt ist ausschließlich zum Duschen im Freien bestimmt.
Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.
Verwenden Sie das Produkt nur wie in dieser Betriebsanleitung beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
Das Produkt ist kein Kinderspielzeug.
Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen oder falschen Gebrauch entstanden sind.
Benutzen Sie das Produkt nur, wenn es fest am geeigneten Standplatz verschraubt ist.
Sinkt die Außentemperatur unter 10° Celsius, muss der Tank entleert, die Dusche abgebaut und an
einem trockenen frostsicheren Ort gelagert werden.
Vorhersehbare Fehlanwendung
Verwenden Sie das Produkt niemals als Klettergerüst oder Träger für Wäscheleinen oder Hängematten.

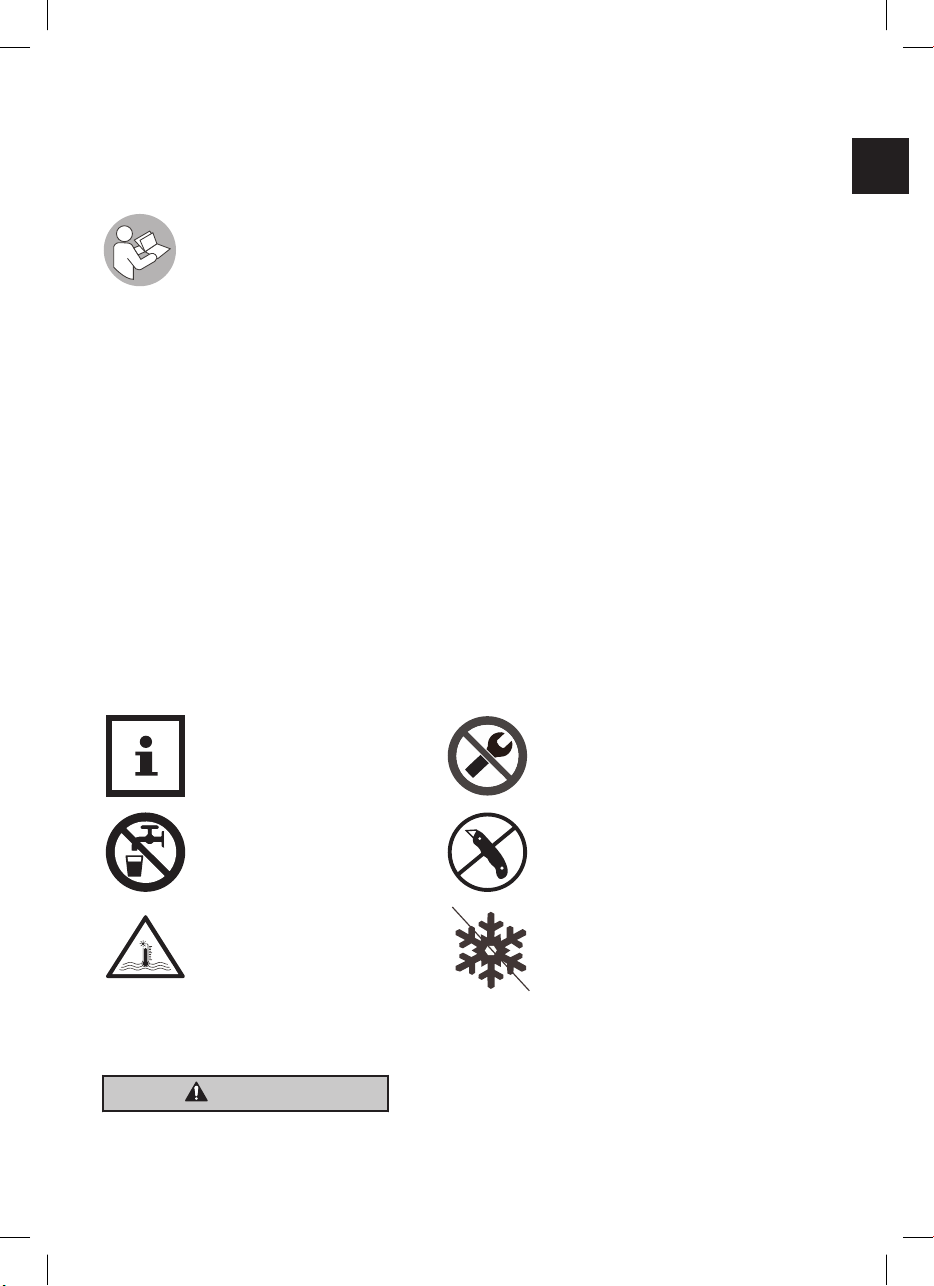

Zeichenerklärung
Die folgenden Symbole werden in dieser Betriebsanleitung, auf dem Produkt oder auf der Verpackung
verwendet.
Hier finden Sie nützliche
Zusatzinformationen.
Nur von Hand anziehen, nicht mit
Werkzeug.
Kein Trinkwasser!
Beschädigungsgefahr! Verpackung
nicht mit scharfen oder spitzen
Gegenständen z.B. Messer öffnen.
Warnung vor heißem Wasser.
Das Produkt ist nicht frostsicher und
muss bei Temperaturen unter 10°C
abgebaut werden.
Sicherheit
Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet.
WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit
einem mittleren Risikograd, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verletzung zur Folge haben
kann.
5
de

VORSICHT! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit
einem niedrigen Risikograd, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige Verletzung zur Folge
haben kann.
HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden.
Allgemeine Sicherheitshinweise
Sicherheitshinweise für Personen
WARNUNG!
Erstickungsgefahr durch Verpackungsmaterial!
Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem
Verpackungsmaterial kann zum Tod durch Ersticken führen. Speziell für Kinder sowie geistig
beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht
abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.
-Stellen Sie sicher, dass Kinder sowie geistig beeinträchtigte Menschen nicht mit dem
Verpackungsmaterial spielen.
VORSICHT!
Verbrühungsgefahr!
Bei intensiver Sonneneinstrahlung heizt sich der Tank auf und abhängig von der
Armaturstellung kann sehr heißes Wasser am Duschkopf austreten.
-Stellen Sie die Armatur vor dem Duschen zwischen kalt und heiß.
-Überprüfen Sie die Wassertemperatur bevor Sie sich unter den Duschkopf stellen.
-Lassen Sie Kinder sowie Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten (z.B.: Betrunkene) niemals unbeaufsichtigt in die Nähe des
Produktes.
VORSICHT!
Infektionsgefahr!
Wenn das Produkt länger nicht benutzt wird, können sich im Tank Bakterien vermehren.
-Entleeren Sie das Produkt vor absehbarer oder nach längerer Nichtbenutzung.
-Trinken Sie das Wasser aus dem Produkt nicht.
HINWEIS!
Unsachgemäßer Umgang mit dem Produkt kann zu Schäden am Produkt führen.
-Verwenden Sie nur Ersatzteile und Zubehörteile, die vom Hersteller geliefert oder
empfohlen werden.
-Öffnen Sie das Produkt nicht, sondern überlassen Sie die Reparatur Fachkräften.
Wenden Sie sich dazu an die Serviceadresse auf der Rückseite der Anleitung. Bei
eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher
Bedienung sind Haftungs- und Gewährleistungsansprüche ausgeschlossen.
Beschreibung
Der Tank
3
der Solardusche wird über den angeschlossenen Gartenschlauch mit Wasser gefüllt. Durch
die Sonneneinstrahlung wird dieses Wasser erwärmt, da die mattschwarze Oberfläche des Tanks nur
sehr wenig Sonnenenergie reflektiert.
Die Solardusche verfügt über eine direkte Kaltwasser-Zuleitung zur Armatur
4
, sodass das
Duschwasser perfekt temperiert werden kann.
6

Eine eigene Kaltwasser-Entnahme
8
kann z.B. zum Befüllen einer Gießkanne, oder zum Waschen der
Füße verwendet werden.

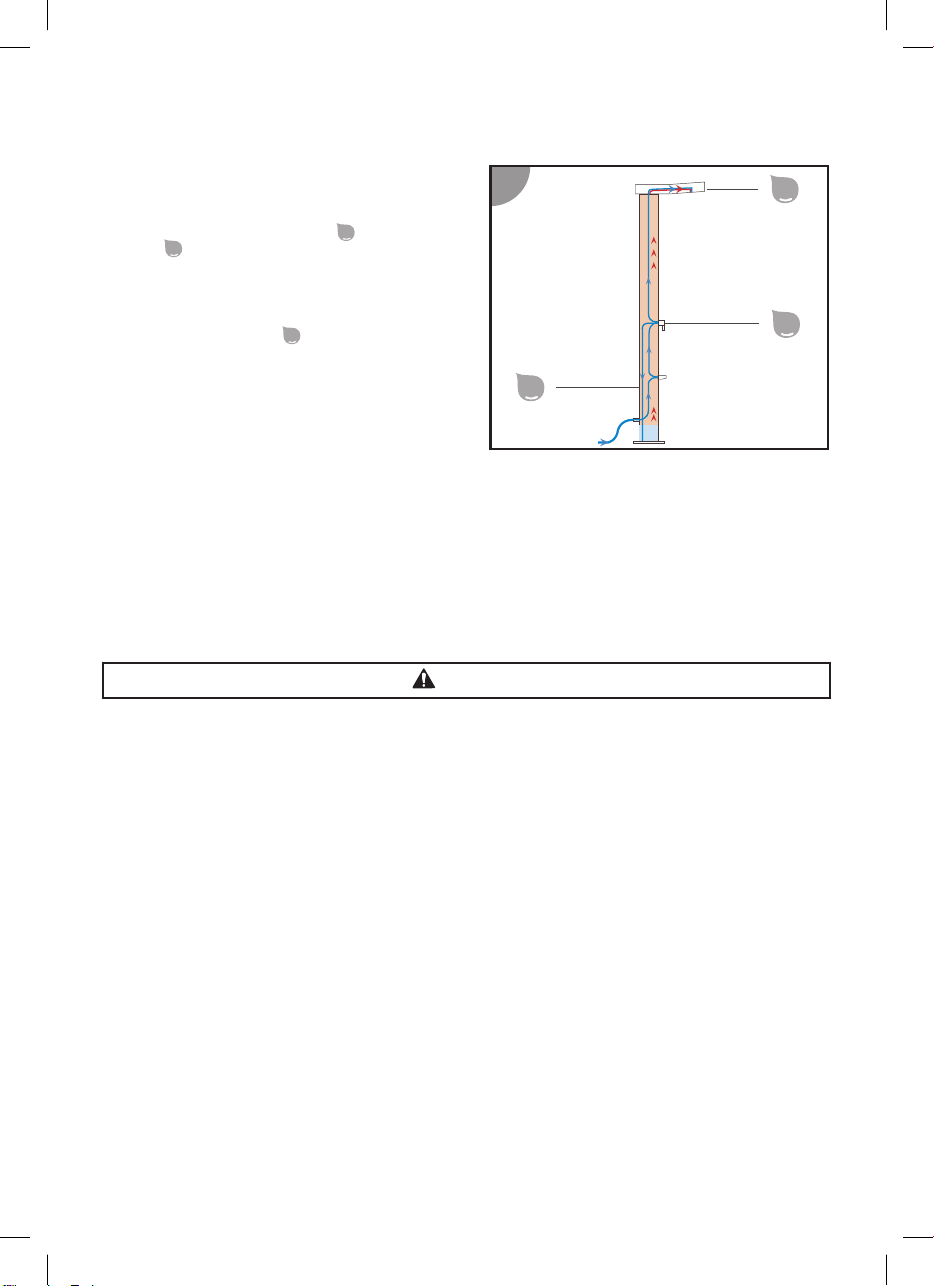

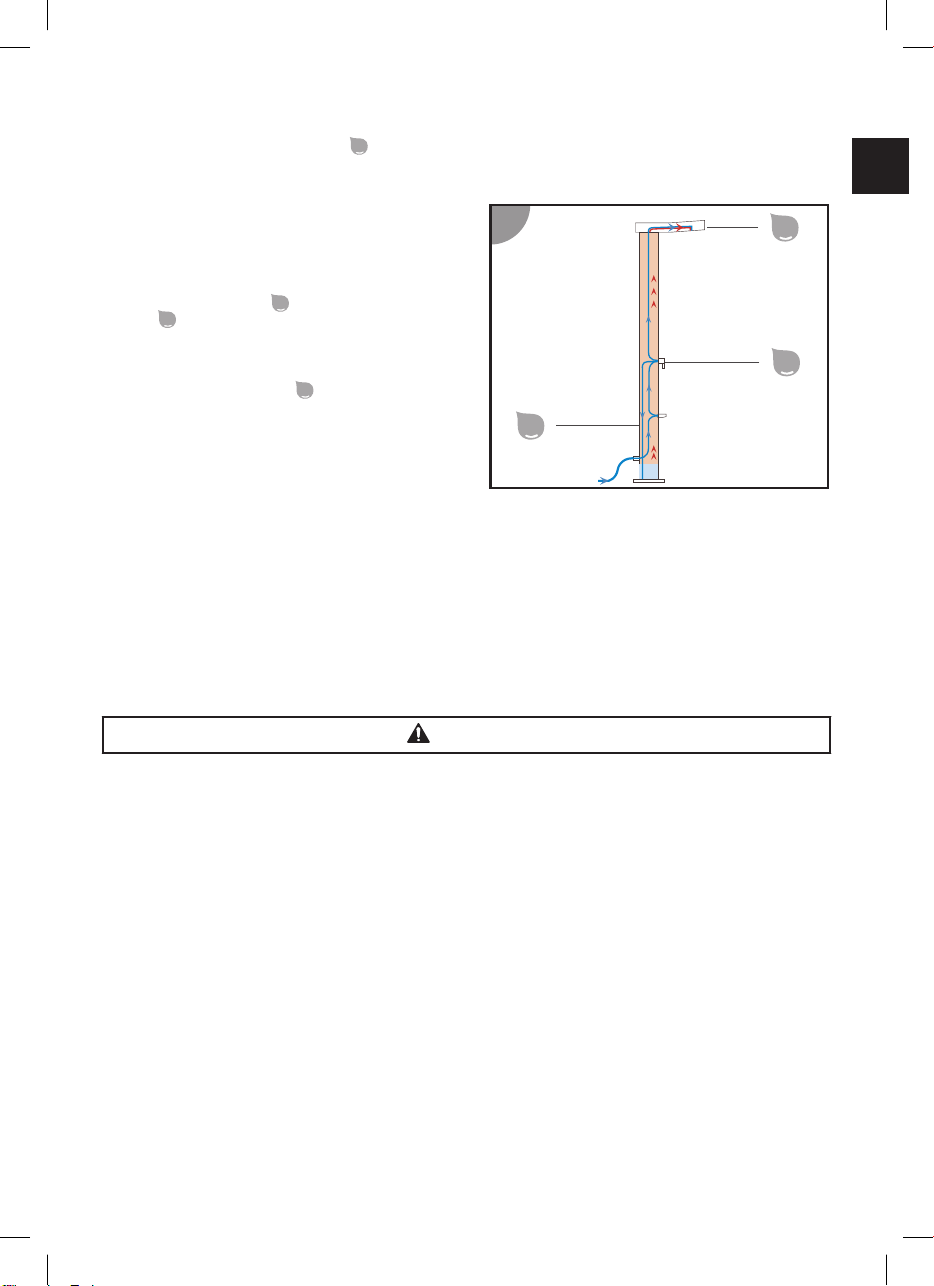

Die schematische Abbildung zeigt die Funktionsweise einer Solardusche:
Der gesamte Körper der Dusche ist mit Wasser
gefüllt und funktioniert ähnlich einem
Elektroboiler, bei dem sich das erwärmte Wasser
ebenfalls oben sammelt.
Wird Warmwasser benötigt, so wird durch
Betätigung der Armatur
4
am Boden des
Tankes
3
Kaltwasser eingelassen und das im
oberen Bereich bereits erwärmte Warmwasser
wird aus dem Tank gepresst.
Ein allfälliger Druck durch Erwärmung im Tank
kann durch den Duschkopf
10
somit entweichen.
Dies verursacht ein Tropfen des Duschkopfes bei
geschlossener Armatur.
Vorbereitung
Standplatz und Anschlüsse vorbereiten
Die Dusche muss am Boden verankert werden, damit sie sicher benutzt werden kann.
Am sichersten steht die Dusche auf ebenen und rutschfesten Beton- und Holzböden.
Gute Wahl und Vorbereitung des Standplatzes vereinfacht die Installation und Bedienung der Dusche
maßgeblich. Folgende Anforderungen müssen erfüllt sein oder bedacht werden:
-Wasser Zu- und Ableitung, die Befestigung und Sonneneinstrahlung
-Stabiler, ebener, wasser- und rutschfester Untergrund, alternativ das Bodenelement (Art. Nr.
049028)
VORSICHT!
Verletzungsgefahr!
Das Produkt kann umstürzen.
-Für die Installation ist eine zweite Person erforderlich, die das Produkt hält.
Gehen Sie wie folgt vor, um den Standplatz vorzubereiten:
1. Die zweite Person positioniert die Dusche am gewünschten Standplatz und sichert diese gegen
Umfallen. Markieren Sie die Bohrstellen durch die Bohrungen im Standfuß der Dusche.
2. Entfernen Sie die Dusche vom Standplatz.
3. Bohren Sie mit einer Bohrmaschine die passenden Löcher zum gewählten Befestigungsmaterial in
den Boden.
4. Platzieren Sie die Befestigungsmittel (z.B. Dübel) in den Löchern.
Der Standplatz ist vorbereitet.
Installation
Solardusche aufstellen
Platzieren Sie die Solardusche am vorbereiteten Standplatz. Achten Sie darauf die Solardusche in die
vorgesehene Richtung auszurichten.
Die zweite Person hält die Dusche fest, während Sie den Standfuß der Dusche mit dem
Befestigungsmaterial passend zum Untergrund verschrauben.
1
3
4
10
7
de

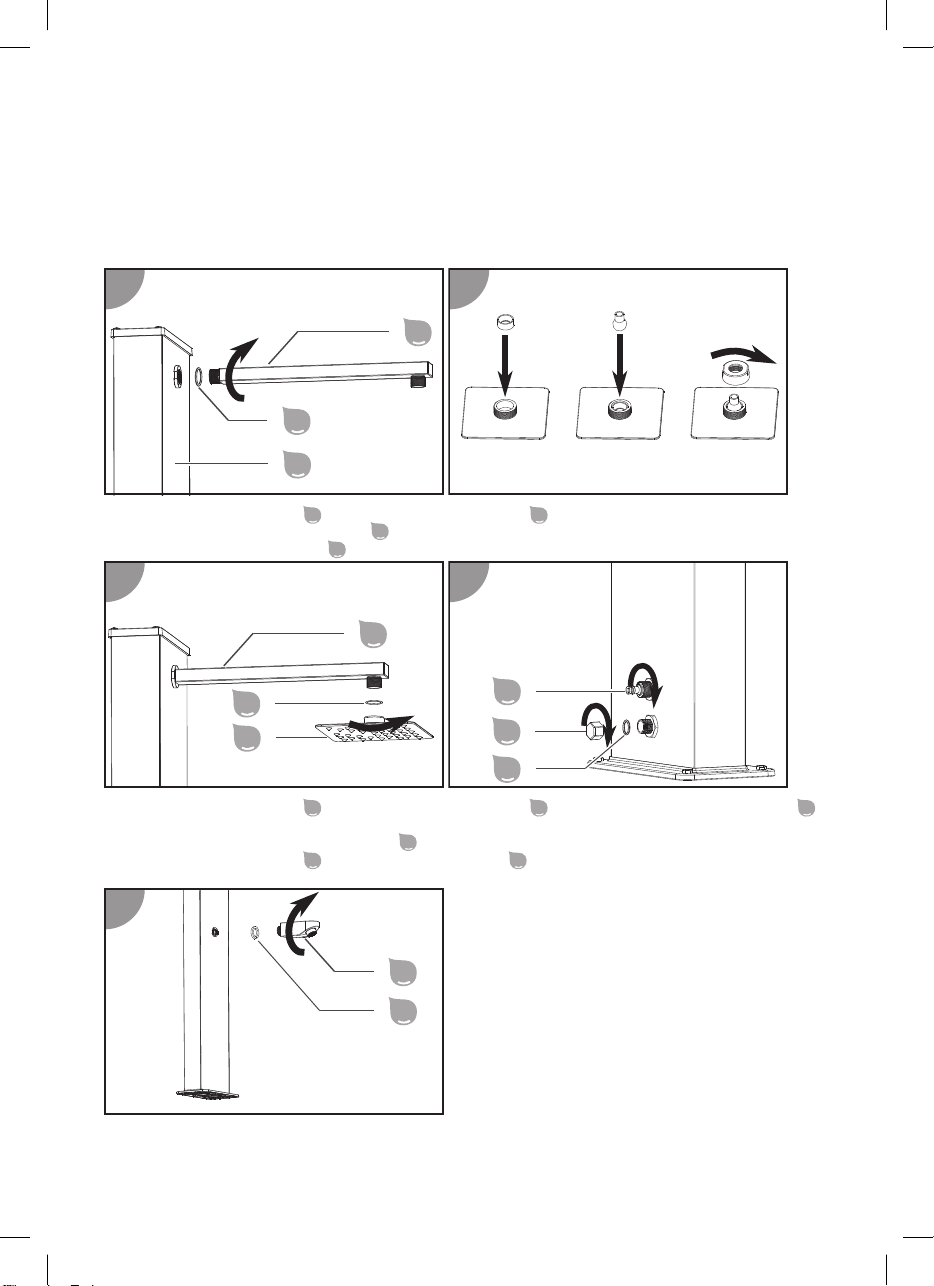

Solardusche zusammensetzen
Beim Einsatz von Werkzeug werden die Anschlüsse beschädigt. Verschrauben Sie die Einzelteile
handfest. Die Schraubverbindung ist vor dem vollständigen Einschrauben dicht, sodass die Einzelteile
korrekt positioniert werden können. Der Duschkopf soll nach unten zeigen. Sind Schraubverbindungen
undicht, umwickeln Sie das Gewinde mit Teflonband.
Gehen Sie wie folgt vor, um die Solardusche zusammenzusetzen:
2
2
3
1
3
1. Setzen Sie den O-Ring
1
auf das Verbindungselement
2
und schrauben Sie das
Verbindungselement in den Tank
3
.
2. Setzen Sie den Duschkopf
10
zusammen.
4
2
10
11
5
6
5
7
3. Setzen Sie den O-Ring
11
auf das Verbindungselement
2
und schrauben Sie den Duschkopf
10
auf das Verbindungselement.
4. Schrauben Sie den Schlauchadapter
7
auf den Schlauchanschluss.
5. Setzen Sie den O-Ring
5
auf die Entleerungskappe
6
und schrauben Sie die Entleerungskappe
in den Tank.
6
3
8
9
8

6. Setzen Sie den O-Ring
9
auf die Kaltwasser-Entnahme
8
und schrauben Sie die Kaltwasser-
Entnahme in den Tank.
Die Solardusche ist zusammengesetzt.
Tank befüllen
Gehen Sie wie folgt vor, um den Tank
3
Ihrer Solardusche zu befüllen:
1. Stecken Sie einen Gartenschlauch auf den Schlauchadapter
7
und Wasserhahn der
Wasserleitung. Verlegen Sie den Gartenschlauch so, dass er nicht zur Stolperfalle wird.
2. Drehen Sie den Wasserhahn auf. Drehen Sie die Armatur
4
vollständig in die Stellung "heiß" und
öffnen Sie sie. In dieser Stellung wird der Tank am schnellsten befüllt. Wasser strömt in den Tank.
Die Befüllung des Tanks dauert ca. 3 Minuten.
3. Sobald Wasser gleichmäßig aus dem Duschkopf
10
läuft, schließen Sie die Armatur.
4. Schließen Sie den Wasserhahn der Wasserleitung.
Der Tank ist befüllt.
Bedienung
Solardusche benutzen
Beachten Sie folgendes, bevor Sie Ihre Solardusche benutzen:
- Wenn das Produkt länger nicht benutzt wird, können sich im warmen Wasser Keime und Bakterien
vermehren, Infektionsgefahr! Der Tank muss entleert werden.
-Die Wassertemperatur im Tank ist von der Sonneneinstrahlung abhängig. Bei bewölktem Wetter
dauert die Erwärmung des Wassers länger. Bei intensiver Sonneneinstrahlung kann das Wasser
sehr heiß sein.
- Entfernen Sie Hindernisse aus dem Duschbereich.
Gehen Sie wie folgt vor, um Ihre befüllte Solardusche zu benutzen:
1. Stecken Sie einen Gartenschlauch auf den Schlauchadapter
7
und Wasserhahn der
Wasserleitung. Verlegen Sie den Gartenschlauch so, dass er nicht zur Stolperfalle wird. Drehen
Sie den Wasserhahn auf.
2. Stellen Sie die Armatur
4
in die mittlere Position (zwischen heiß und kalt). Öffnen Sie die Armatur.
3. Drehen Sie die Armatur entweder nach links oder rechts, um Ihre gewünschte Wassertemperatur
einzustellen. Regeln Sie die Wassermenge und Wassertemperatur mit der Armatur und genießen
Sie die Dusche mit dem warmen Wasser.
4. Schließen Sie die Armatur nach dem Duschen. Schließen Sie den Wasserhahn der Wasserleitung.
Die Dusche ist beendet.
Nach dem Schließen der Armatur läuft das Wasser aus dem Duschkopf noch nach.
Dieser Umstand ist durch das Aufheizen des Wassers im drucklosen Tank bedingt und
kein Mangel!
Reinigung
Reinigen Sie das Produkt ausschließlich mit handelsüblichem Badezimmerreiniger, klarem
Leitungswasser und fusselfreiem Tuch. Agressive Reinigungsmittel können das Produkt beschädigen.
Trocknen Sie das Produkt mit einem fusselfreien Tuch.
Demontage
Tank entleeren
Trennen Sie die Solardusche von der Wasserleitung. Öffnen Sie die Armatur und schrauben Sie die
Entleerungskappe ab, um das Wasser aus dem Tank abzulassen.
9
de

Produkt abbauen
Entfernen Sie die Befestigungsschrauben vom Standfuß des Produktes, während die zweite Person das
Produkt hält. Entleeren Sie das restliche Wasser aus dem Tank und schrauben Sie die
Entleerungskappe in den Tank.
Lagerung
Lagern Sie das Produkt nach einer gründlichen Reinigung und vollständigen Trocknung an einem
trockenen und frostfreien Ort (= +5 °C).
Fehlersuche
Fehlerbild Ursache Behebung
Nach dem Schließen der Armatur
läuft das Wasser aus dem
Duschkopf noch nach.
Dieser Umstand ist durch das
Aufheizen des Wassers im
drucklosen Tank bedingt.
Es handelt sich dabei um keinen
Mangel!
Wasser dringt aus einer
Schraubverbindung hervor.
Die Schraubverbindung ist undicht. Umwickeln Sie das Gewinde mit
Teflonband.
Es fließt kein Wasser aus dem
Duschkopf.
Die Wasserversorgung fehlt. Überprüfen Sie die
Wasserversorgung und den
Gartenschlauch auf Schäden und
Blockaden.
Es fließt kein warmes Wasser aus
dem Duschkopf.
Die Wassertemperatur im Tank ist zu
gering.
Verlegen Sie den Standplatz der
Solardusche auf einen Platz mit viel
Sonneneinstrahlung.
Das Wasser riecht seltsam oder ist
verfärbt.
Die gefüllte Solardusche wurde
länger nicht benutzt.
Entleeren Sie den Tank über die
Entleerungskappe und befüllen Sie
den Tank neu.
Falls sich die Störung nicht beheben lässt, kontaktieren Sie den auf der letzten Seite angegebenen
Kundendienst.
Technische Daten
Modell: 049080PP Tankvolumen: 40 l
Maximaler
Betriebswasserdruck:
5 bar, ev. Druckminderer
verwenden
Höhe: 2160 mm
Gewicht (leer): 17,5 kg
10

Ersatzteile
1
040979 - O-Ring für
Verbindungselement bzw.
Kaltwasser-Entnahme
2
040980 - Verbindungselement
3
040981 - O-Ring für Duschkopf
bzw. Entleerungskappe
4
040987 - Entleerungskappe
5
040986 - Schlauchadapter
6
040985 - Kaltwasser-Entnahme
7
040983 - Griff für
Einhebelmischer
8
040984 - Kartuscheneinsatz
Mischbatterie
9
040982 - Duschkopf
Entsorgung
Verpackung entsorgen
Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum
Altpapier, Folien in die Wertstoffsammlung.
Produkt entsorgen
Entsorgen Sie das Produkt entsprechend der in Ihrem Land geltenden Richtlinien und Bestimmungen
zur Entsorgung.
1
A
2
8
7
3
9
5
4
3
1
6
11
de

Package contents/components
1
O-Ring for connecting element Ø 19 x 4 mm
2
Connecting element
3
Tank
4
Faucet
5
O-ring for drain cap
6
Drain cap
7
Hose adapter
8
Cold water outlet
9
O-ring for cold water outlet Ø 19 x 4 mm
10
Shower head
11
O-ring for shower head
Operating instructions (no illustration)
Required tools/materials (not supplied)
12
Attachment material (screws and wall anchors for your stone, concrete or wooden floor) or
the Steinbach outdoor floor element
Optionally available
13
Steinbach outdoor floor element including attachment material (item no. 049028)
12

Contents
Overview................................................................................................................................................... 3
Package contents/components............................................................................................................ 12
General Information............................................................................................................................... 14
Read and keep the operating instructions......................................................................................... 14
Explanation of Symbols.........................................................................................................................14
Safety.......................................................................................................................................................14
Description..............................................................................................................................................15
Preparation............................................................................................................................................. 16
Preparing the setup location and the connections.............................................................................16
Installation.............................................................................................................................................. 16
Setting up the solar shower............................................................................................................... 16
Assembling the solar shower.............................................................................................................16
Filling the tank....................................................................................................................................18
Operation................................................................................................................................................ 18
Using the solar shower...................................................................................................................... 18
Cleaning.................................................................................................................................................. 18
Disassembly........................................................................................................................................... 18
Draining the tank................................................................................................................................18
Dismantling the product.....................................................................................................................18
Storage....................................................................................................................................................18
Troubleshooting..................................................................................................................................... 19
Technical data.........................................................................................................................................19
Spare parts..............................................................................................................................................20
Disposal.................................................................................................................................................. 20
13
en

General Information
Read and keep the operating instructions
These operating instructions are a part of this solar shower (also referred to hereinafter as
the "product"). They contain important information about start-up and operation.
Read the operating instructions and especially the safety instructions carefully before using
the product. Non-observance of this operating instructions manual may lead to severe
injuries or damage to the product.
Keep the operating instructions for further use. If you pass on the product to a third party, you must pass
on operating instructions as well.
Intended use
This product is exclusively designed for outdoor showering.
This product is exclusively intended for private use and not suited for the commercial sector.
Only use the product as described in these operating instructions. Any other use is considered
inappropriate and may lead to material damage or even injury. The product is not a toy.
The manufacturer or retailer will not assume any liability for damage caused by inappropriate or
incorrect use.
Only use the product when it is firmly bolted down at a suitable location.
If the outdoor temperature drops below 50 °F (10 °C), the tank must be drained and the shower must be
dismantled and stored in a dry, frost-free place.
Foreseeable misuse
Never use the product as a climbing frame or as a post for suspending washing lines or hammocks.
Explanation of Symbols
The following symbols are used in this operating instructions, on the product or on the packaging.
Here you will find useful additional
information. Only tighten by hand, not with tools.
Not drinking water!
Risk of damage! Do not open the
packaging with sharp or pointed
objects, such as cutters.
Caution! Hot water.
The product is not frost-proof and
must be disassembled if temperatures
drop to below 10°C.
Safety
The following signal words are used in these operating instructions.
WARNING! This signal symbol/word denotes a hazard with an average
risk level that could lead to death or severe injury if it is not
avoided.
CAUTION! This signal symbol/word denotes a hazard with a low risk
level that could lead to mild or moderate injury if it is not
avoided.
14

NOTICE! This signal word provides a warning about potential material
damage.
General safety instructions
Safety instructions for persons
WARNING!
Packaging materials pose a risk of suffocation!
Catching your head in the packaging foil or swallowing other packaging materials can cause
death. There is a higher risk for children and mentally challenged persons who cannot
estimate the hazard potential due to lack of knowledge and experience.
-Prevent children and mentally challenged persons from playing with the packaging
materials.
CAUTION!
Risk of scalding!
In direct sunshine, the tank heats up and the water that comes out of the shower head can be
very hot, depending on the faucet settings.
-Before showering, set the faucet between cold and hot.
-Check the water temperature before you stand under the shower head.
-Never leave children and persons with reduced physical, sensory or mental abilities (e.g.
persons under the influence of alcohol) unattended in the vicinity of the product.
CAUTION!
Risk of infection!
Bacteria can multiply in the tank if the product is not used for longer periods.
-Drain the product before and after longer periods of non-use.
-Do not drink the water from the product.
NOTICE!
Improper use of the product may cause it to become damaged.
-Only use spare parts and accessories supplied or recommended by the manufacturer.
-Do not open the product. Leave repairs to a qualified service technician. Contact the
service address on the back of the instruction manual for this purpose. All liability and
warranty claims will be void when you carry out repairs yourself, the product is improperly
connection or operated incorrectly.
Description
The tank
3
of the solar shower is filled with water via the connected garden hose. This water is heated
by sunlight because the matt black surface of the tank reflects very little solar energy.
The solar shower has a cold water supply line leading directly to the faucet
4
so that the water can be
adjusted to the perfect temperature for showering.
The cold water outlet
8
can be used on its own, e.g. for filling a watering can or washing your feet.
15
en

The illustration shows how a solar shower works:
The entire shower body is filled with water and
works in a similar way to an electric water heater
in which the heated water also collects at the top.
If hot water is needed, the faucet
4
at the base of
the tank
3
is turned to let in cold water and the
water in the top region, which has already been
heated, is pushed out of the tank.
Any pressure that builds up due to the water
heating up in the tank can therefore escape
through the shower head
10
. This causes water to
drip from the shower head when the faucet is
closed.
Preparation
Preparing the setup location and the connections
The shower must be anchored to the ground so that it can be used safely.
The safest place to use the shower is on a smooth, level concrete or wooden floor.
Careful selection and good preparation of the setup location makes it much easier to set up and use the
shower. The following requirements must be met or considered:
- Water supply/drain, attachment and solar radiation
-Sturdy, level, waterproof and slip-proof floor, alternatively the floor element (item no. 049028)
CAUTION!
Risk of injury!
The product can topple.
-A second person who holds the product is required for installation.
To prepare the setup location, proceed as follows:
1. The second person positions the shower at the desired location and secures it so that it cannot
topple over. Mark the drilling points through the holes in the base of the shower.
2. Detach the shower from the base.
3. Drill suitable holes for the selected attachment materials into the floor with an electric drill.
4. Put the attachment material (e.g. wall anchors) into the holes.
The setup location is prepared.
Installation
Setting up the solar shower
Position the solar shower at the prepared setup location. Make sure that the solar shower is pointing in
the correct direction.
The second person supports the shower while you screw the base of the shower into the floor with the
correct attachment materials.
Assembling the solar shower
Using tools can damage the connections. Tighten the individual parts by hand. The screw connection is
water-tight before screwing it in all the way so that the individual parts can be correctly positioned. The
1
3
4
10
16

shower head should point downwards. If screw connections are not water-tight, wrap the thread in
Teflon tape.
To assemble the solar shower, proceed as follows:
2
2
3
1
3
1. Place the O-ring
1
on the connecting element
2
and screw the connecting element into the
tank
3
.
2. Assemble the shower head
10
.
4
2
10
11
5
6
5
7
3. Place the O-ring
11
on the connecting element
2
and screw the shower head
10
onto the
connecting element.
4. Screw the hose adapter
7
onto the hose connection.
5. Place the O-ring
5
on the drain cap
6
and screw the drain cap into the tank.
6
3
8
9
6. Place the O-ring
9
on the cold water outlet
8
and screw the cold water outlet into the tank.
The solar shower is assembled.
17
en

Filling the tank
To fill the tank
3
of your solar shower, proceed as follows:
1. Connect a garden hose to the hose adapter
7
and the faucet of the water pipe. Position the
garden hose so that no one can trip over it.
2. Turn on the water supply faucet. Turn the faucet
4
all the way to the "hot" position and open it. In
this position, the tank fills fastest. Water flows into the tank. It takes approx. 3 minutes for the tank
to fill.
3. As soon as water runs consistently out of the shower head
10
, close the shower faucet.
4. Turn off the faucet of the water pipe.
The tank is filled.
Operation
Using the solar shower
Observe the following before using your solar shower:
- Bacteria can multiply in warm water if the product is not used for longer periods. Risk of infection!
The tank must be drained.
-The water temperature in the tank depends on the level of sunshine. In cloudy weather, the water
will take longer to heat up. The water can become very hot in the case of intense sunlight.
-Remove obstacles from the showering area.
To use your filled solar shower, proceed as follows:
1. Connect a garden hose to the hose adapter
7
and the faucet of the water pipe. Position the
garden hose so that no one can trip over it. Turn on the water supply faucet.
2. Turn the faucet
4
to the center position (between hot and cold). Open the shower faucet.
3. Turn the faucet left or right to set your desired water temperature. Use the faucet to control the
water temperature and quantity, and enjoy showering in warm water.
4. After showering, close the shower faucet. Turn off the faucet of the water pipe.
The shower is finished.
Water is still coming out of the shower head even after the faucet has been closed. This
is caused by the water heating up in the unpressurized tank and is not a defect!
Cleaning
Only clean the product with a standard bathroom cleaner, clear tap water and a lint-free cloth.
Aggressive cleaning agents can damage the product. Dry the product with a lint-free cloth.
Disassembly
Draining the tank
Disconnect the solar shower from the water pipe. Open the faucet and unscrew the drain cap to drain
the water from the tank.
Dismantling the product
Remove the attachment screws from the base of the product while the second person supports the
product. Drain the remaining water from the tank and screw the drain cap into the tank.
Storage
After thorough cleaning and drying, store the product in a dry and frost-free place (= +5 °C).
18

Troubleshooting
Fault description Cause Remedy
Water is still coming out of the
shower head even after the faucet
has been closed.
This is caused by the water heating
up in the unpressurized tank.
It is not a defect!
Water is leaking from a screw
connection.
The screw connection is not water-
tight.
Wrap the thread in Teflon tape.
There is no water coming out of the
shower head.
No water is being supplied. Check the water supply and the
garden hose for damage and
blockages.
The water coming out of the shower
head is not hot.
The water temperature in the tank is
too low.
Position the solar shower base in an
area with plenty of sunlight.
The water has a bad smell or is
discolored.
The filled solar shower has not been
used for some time.
Drain the tank via the drain cap and
refill it.
If the problem cannot be solved, contact the customer service listed on the last page.
Technical data
Model: 049080PP Tank volume: 40 l
Maximum operating
water pressure:
5 bar, use a pressure
regulator if required
Height: 2160 mm
Weight (empty): 17.5 kg
19
en

Spare parts
1
040979 - O-ring for connecting
element and/or cold water outlet
2
040980 - Connecting element
3
040981 - O-ring for shower head
and/or drain cap
4
040987 - Drain cap
5
040986 - Hose adapter
6
040985 - Cold water outlet
7
040983 - Handle for single-lever
mixer
8
040984 - Mixer faucet cartridge
9
040982 - Shower head
Disposal
Disposing of the packaging
Sort the packaging before you dispose of it. Dispose of paperboard and cardboard with the recycled
paper service and wrappings with the appropriate collection service.
Disposal of the product
Dispose of the product in line with the guidelines and regulations valid in your country.
1
A
2
8
7
3
9
5
4
3
1
6
20
