Steinberg Systems SBS-LZ-4000/20-6 User manual

SBS-LZ-4000/20-6
SBS-LZ-4000/20-12
SBS-MZ-4000/6-1.5
DE | EN | PL | FR | IT | ES | CZ
BEDIENUNGSANLEITUNG
expondo.de
User manual | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones | Instrukcja obsługi | Návod k použití

REV. 26.06.2017 REV. 26.06.2017
SYMBOLE
INHALT | CONTENU | CONTENT | CONTENUTO | CONTENIDO | TREŚĆ | OBSAH
Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen
Sprache.
I. BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE
ALLGEMEINE SICHERHEITSHINWEISE BEI DER BENUTZUNG VON ELEKTROGERÄTEN
Um das Verletzungsrisiko durch Feuer oder Stromschlag gering zu halten, bitten wir Sie, einige grundlegende
Sicherheitsanweisungen zu beachten, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig
und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der Nähe
des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie stets einen geerdeten
Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Produktschild). Sollten Sie bezüglich des Anschlusses
Zweifel haben, lassen Sie ihn durch einen qualizierten Fachmann überprüfen. Benutzen Sie niemals ein defektes Stromkabel!
Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, ebenso nicht mit nassen oder feuchten Händen. Außerdem
sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät nur an geschützten Orten, sodass
niemand auf Kabel treten, über sie stürzen und/oder sie beschädigen kann. Sorgen Sie darüber hinaus für ausreichende
Luftzirkulation, wodurch die Kühlung des Gerätes gewährleistet, und Wärmestaus vermieden werden. Ziehen Sie vor der
Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung ein feuchtes Tuch. Vermeiden Sie den Einsatz von
Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eintritt, bzw. darin verbleibt. Das Innere dieses Gerätes
enthält keine für den Benutzer wartungspichtigen Teile. Überlassen Sie Wartung, Abgleich und Reparatur qualiziertem
Fachpersonal. Im Falle eines Fremdeingriffs verfällt die Garantie!
II. SICHERHEITSHINWEISE
1. Lesen Sie diese Gebrauchsanweisung vor Inbetriebnahme des Gerätes sorgfältig durch! Beachten Sie alle
Sicherheitshinweise, um Schäden durch falschen Gebrauch zu vermeiden!
2. Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte dieses Gerät an Dritte weitergegeben
werden, muss die Gebrauchsanleitung mit ausgehändigt werden.
3. Verwenden Sie das Gerät nur für den vorgesehenen Zweck und nur in Innenräumen.
4. Im Falle von unsachgemäßem Gebrauch oder falscher Handhabung kann keine Haftung für eventuell auftretende
Schäden übernommen werden.
5. Vor dem ersten Gebrauch prüfen Sie bitte, ob die Art des Stroms und die Netzspannung mit den Angaben auf dem
Produktschild kompatibel sind.
6. Dieses Gerät ist nicht dafür geeignet, durch Personen, einschließlich Kindern, mit eingeschränkten physischen,
sinnlichen oder geistigen Fähigkeiten, sowie mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu
werden. Als Ausnahme gilt, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden, oder
Gebrauchsanweisungen erhalten haben.
7. STROMSCHLAGGEFAHR! Versuchen Sie niemals, das Gerät selbst zu reparieren. Lassen Sie stattdessen das Gerät im
Störungsfall nur von qualizierten Fachleuten reparieren.
8. Überprüfen Sie regelmäßig den Netzstecker und das Netzkabel. Sollte das Netzkabel beschädigt werden, muss es
durch den Hersteller, den Kundendienst oder eine ähnliche Person ersetzt werden, um Gefährdungen zu vermeiden.
9. Verhindern Sie eine Beschädigung des Netzkabels durch Quetschen, Knicken oder Anschlagen an scharfen Kanten
und halten Sie es von heißen Oberächen und offenen Flammen fern.
10. ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in
Wasser oder andere Flüssigkeiten.
11. Öffnen Sie unter keinen Umständen das Gehäuse.
12. Niemals Beine oder Hände in die Nähe rotierender Teile bringen.
Lesen Sie die Bedienungsanleitung sorgfältig.
Elektrische Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Das Gerät entspricht der CE-Erklärung.
Achtung! Unfallgefahr.
Es sind Schutzbrillen zu tragen.
Achtung! Schutzhandschuhe tragen.
2 3
DE
HINWEIS!
NAZWA PRODUKTU WIRÓWKA LABORATORYJNA
PRODUKTNAME LABORZENTRIFUGE
PRODUCT NAME ELECTRIC CENTRIFUGE
NOM DU PRODUIT CENTRIFUGEUSE DE LABORATOIRE
NOME DEL PRODOTTO CENTRIFUGA DA LABORATORIO
NOMBRE DEL PRODUCTO CENTRIFUGADORA DE LABORATORIO
NÁZEV VÝROBKU LABORATORNÍ CENTRIFUGA
MODEL PRODUKTU



MODELL
PRODUCT MODEL
MODÈLE
MODELLO
MODELO
MODEL VÝROBKU
NAZWA PRODUCENTA

NAME DES HERSTELLERS
MANUFACTURER NAME
NOM DU FABRICANT
NOME DEL PRODUTTORE
NOMBRE DEL FABRICANTE
NÁZEV VÝROBCE
ADRES PRODUCENTA

ANSCHRIFT DES HERSTELLERS
MANUFACTURER ADDRESS
ADRESSE DU FABRICANT
INDIRIZZO DEL FORNITORE
DIRECCIÓN DEL FABRICANTE
ADRESA VÝROBCE
In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen der
Maschine abweichen können

7






REV. 26.06.2017 REV. 26.06.2017
Produktname LABORZENTRIFUGE
Modell SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Spannung [V]/Frequenz [Hz] 230~/50
Nennleistung [W] 110 180 15
U/Min [r/min] 3200 3000 3500
Zeitbereich [min] 0-30 0-30 -
Umfeldtemperatur [°C] 0-30 0-30 ≤10
Maximale Anzahl der Behälter 6 12 6 / 16
Kapazität der Behälter [ml] 20 20 0,5 - 1,5
Max. Relative Zentrifugalkraft [g] 1200 1150 700
IV. ANWENDUNGSGEBIET
Die Laborzentrifuge ist zur allgemeinen Verwendung in industriellen Labors und anderen Einrichtungen, z.B. Schulen oder
sonstigen Bildungseinrichtungen sowie als wissenschaftliches Hilfsgerät vorgesehen.
HINWEIS! Diese Zentrifuge ist kein medizinisches Gerät und kann nicht zur Durchführung von
Untersuchungen und Test in Krankenhäusern und medizinischen Zentren eingesetzt werden.
Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber.
V. VOR DER ERSTEN BENUTZUNG
Prüfen Sie bei Erhalt der Ware die Verpackung auf Mängel und öffnen Sie diese, falls keine vorhanden sind. Falls die Verpackung
Beschädigungen aufweist, setzen Sie sich innerhalb von 3 Tagen mit der Transportgesellschaft und Ihrem Vertriebspartner in
Verbindung. Dokumentieren Sie die Beschädigungen so gut wie möglich. Stellen Sie das Paket mit Inhalt nicht über Kopf auf!
Sollten Sie das Paket weiter transportieren, halten Sie es aufrecht und stabil.
VI. ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um das Gerät im Servicefall
bestmöglich geschützt zurücksenden zu können!
VII. AUFBAU DES GERÄTES
PLATZIERUNG DES GERÄTES
Das Gerät muss auf einer trockenen und stabilen Fläche in aufrechter Position aufgestellt werden, damit es während des
Betriebs zu keinen Verschiebungen kommt. Das Gerät muss auf einem achen und ebenen Untergrund aufgestellt werden,
der das Gewicht des Gerätes zusammen mit dem Inhalt trägt. Anzubringen ist das Gerät in der Weise, dass der Zugang zum
Trennen der Stromversorgung jederzeit möglich ist. Es ist daran zu denken, dass die Stromversorgung den Vorgaben auf
dem Typenschild entspricht! Vor der ersten Inbetriebnahme sollten sämtliche Elemente demontiert und gründlich gereinigt
werden.
III. TECHNISCHE DETAILS
4 5
DE DE
Beschreibung des Bedienfeldes
1. Zeitregler
2. Geschwindigkeitsregler
3. Schalter
VERWENDUNG DES GERÄTS
1. Beide Schalter auf die Position "0" stellen.
2. Das Netzkabel anschließen.
3. Die Behälter symmetrisch zum Rotor in das Gerät einsetzen.
Zur besseren Befestigung kleinerer Behältnisse in den Rotorenöffnungen müssen spezielle Adapter verwendet werden.
4. Bei dem Modell SBS-MZ-4000/6-1.5 kann der runde Rotor gegen einen rechteckigen ausgetauscht werden, welcher
über mehr Öffnungen für Behälter verfügt.
5. Zeit und Umdrehungen werden mit den Reglern eingestellt (betrifft: SBS-LZ-4000/20-6, SBS-LZ-4000/20-12). Die
Abdeckung wird zuerst geschlossen, dann kann das Gerät eingeschaltet werden.
AUSTAUSCH DES ROTORS (MODELL: SBS-MZ-4000/6-1.5)
Die Klemmschraube mit einem Inbusschlüssel lösen. Jetzt den gesamten Rotor nach oben anheben.
Den rechteckigen Rotor zusammen mit der
Klemmschraube befestigen.
Die Schraube so festziehen, dass sich der Rotor
während des Betriebs nicht verschieben kann.
VIII. WIE FUNKTIONIERT DAS GERÄT? GRUNDREGELN
1. Rotor
2. Schutzabdeckung
3. Gehäuse
BERECHNUNG DER ZENTRIFUGALKRAFT
RCF = 1.118 * 10-5 * R *(RPM)
RCF – Zentrifugalkraft [g]
R – Radius (Abstand von der Drehachse) [cm]
RPM – Drehzahl [obr/min]
IX. TRANSPORT UND LAGERUNG
Beim Transport sollte die Maschine vor Schütteln und Stürzen, sowie Hinstellen auf das obere Teil geschützt werden. Lagern
Sie es in einer gut durchlüfteten Umgebung mit trockener Luft und ohne korrosive Gase.
Beschreibung der Vorrichtung
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017 6
DE
X. REINIGUNG UND WARTUNG
• Vor dem Reinigen oder wenn das Gerät nicht benutzt wird, den Stecker herausziehen.
• Verwenden Sie zum Reinigen der Oberäche ausschließlich Mittel ohne ätzende Inhaltsstoffe.
• Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor das Gerät erneut verwendet wird.
• Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschütztem
Ort auf.
• Es ist untersagt die Maschine mit Wasserstrahlen zu besprühen.
XI. REGELMÄSSIGE PRÜFUNG DES GERÄTES
Prüfen Sie regelmäßig, ob Elemente des Gerätes eventuelle Beschädigungen aufweisen. Sollte dies der Fall sein, darf das Gerät
nicht mehr benutzt werden. Wenden Sie sich umgehend an Ihren Verkäufer, um das Gerät reparieren zu lassen.
Was tun im Problemfall?
Kontaktieren Sie Ihren Verkäufer und bereiten Sie folgende Angaben vor:
• Rechnungs- und Seriennummer (letztere nden Sie auf dem Typenschild)
• ggf. ein Foto des defekten Teils
• Ihr Servicemitarbeiter kann besser eingrenzen worin das Problem besteht, wenn Sie es so präzise wie möglich
beschreiben. Je detaillierter Ihre Angaben sind, umso schneller kann Ihnen geholfen werden!
ACHTUNG: Öffnen Sie die Maschine niemals ohne Rücksprache mit dem Kundenservice. Dies kann Ihren
Gewährleistungsanspruch beeinträchtigen!
EN
USER MANUAL
expondo.de

REV. 26.06.2017 REV. 26.06.2017
SYMBOLS
The original operation manual is in German. Other language versions are translations from German.
I. USER MANUAL
SAFETY INSTRUCTIONS
GENERAL SAFETY INFORMATION FOR THE USE OF ELECTRICAL DEVICES
To avoid any risk of injury from re or electric shock, please follow the basic safety instructions when using this device.
Please read the instructions carefully and make sure that you have understood them well. Keep the manual near the
equipment to be able to read it at any time. Always use current sources connected to the ground that provide the correct
voltage (indicated on the label on the device). If you have any doubts, let an electrician check that the connection is properly
grounded. Never use a defective power cable. Do not open the unit in damp or wet environment, or if your hands or body
are damp or wet. Protect the unit from solar radiation. Use the device in a protected place to avoid damaging the equipment
or putting at risk others. Make sure the device is able to cool and avoid placing it too close to other devices that produce
heat. Before cleaning the machine, disconnect it from the power source. Use a soft damp cloth for cleaning. Avoid using
detergents and make sure that no liquid enters the unit. No internal element of this device needs to be maintained by the
user. Opening the device without our approval leads to a loss of warranty!
II. SAFETY GUIDELINES
1. Please read and understand these instructions carefully before using the device! Please observe the safety guidelines
carefully in order to prevent damages through improper use!
2. Please keep this manual available for future reference. If this device is passed on to third parties, the manual must be
passed on with it.
3. Only use this device indoors and for its intended use.
4. We do not offer any warranty for damages resulting from improper use or incorrect operation.
5. Before using this device for the rst time, please check whether the main voltage type and current comply with the
indicated data on the type plate.
6. This device is not intended to be used by persons (including children) with limited physical, sensory or mental
capabilities or lack of experience and/or knowledge, unless they are supervised by a person responsible for their
safety or have received instruction as to how the device is used.
7. ELECTRIC SHOCK HAZARD! Do not try to repair the unit yourself. In case of device failures, repairs must be done
by qualied experts.
8. Please check the main plug and power cable regularly. If the power cable for this device is damaged, it has to be
replaced by the manufacturer or its customer service or another qualied person in order to prevent hazards.
9. Prevent damages to the power cable by avoiding squeezing or bending it or rubbing it on sharp edges. Also keep the
power cable away from hot surfaces and open ames.
10. ATTENTION! DANGER TO LIFE! While cleaning, never immerse the device in water or other liquids.
11. Under no circumstances should the housing be opened.
12. Do not place your hands of legs near the rotating parts.
The operation manual must be reviewed.
Never dispose of electrical equipment together with household waste.
This machine conforms to the CE declarations.
Attention! Risk of accident.
Safety goggles must be worn.
Attention! Wear protective gloves.
8
PLEASE NOTE! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die von dem tatsächlichen Aussehen
der Maschine abweichen können
Product name ELECTRIC CENTRIFUGE
Model SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Power supply [V]/Frequency [Hz] 230~/50
Rated power [W] 110 180 15
Rotation speed [r/min] 3200 3000 3500
Time range [min] 0-30 0-30 -
Ambient temperature [°C] 0-30 0-30 ≤10
Maximum number of containers 6 12 6 / 16
Container volume [ml] 20 20 0,5 - 1,5
Max. Relative Centrifugal Force [g] 1200 1150 700
IV. SCOPE OF THE APPLICATION
The laboratory centrifuge is designed for general use in industrial laboratories and on other sites, such as schools or another
educational establishments for scientic purposes.
ATTENTION! It is not a medical device and should not be used for medical research and tests in
hospitals and other health facilities.
The user is liable for any damage resulting from non-intended use of the device!
V. BERORE THE FIRST USE
Upon receipt of the goods, check the packaging for defects and open the packaging if there are no damages. If the packaging
is damaged, please contact your transport company and distributor within 3 days, and document the damages as detailed
as possible. Do not turn the package upside down! When transporting the package, please ensure that it is kept horizontal
and stable.
VI. DISPOSING OF THE PACKAGING
Please keep all packaging materials (cardboard, plastic tapes and Styrofoam), so that in case of a problem, the device can be
sent back to the service centre in accurate condition!
VII. INSTALLING THE APPLIANCE
POSITIONING THE MACHINE
The machine should be positioned on a dry and stable surface, vertically so as to prevent movement during operation. The
machine should be positioned on a at, level surface, with sufcient load capacity for the machine and its contents. Ensure
unobstructed access to the electricity plug at all times. Make sure the power source reects the parameters on the rating
plate! Prior to rst use remove and wash all elements and wash the entire machine.
III. TECHNISCHE DATEN
9
EN EN
VIII. MACHINE OPERATION – BASICS
1. Rotor
2. Protective cover
3. Housing
Device description

REV. 26.06.2017 REV. 26.06.2017
11
• After cleaning, all parts should be able to dry before the machine is to be reused.
• Store the unit in a dry, cool place, free from moisture.
• Never spray the device with water jets.
XI. REGULAR CONTROL OF THE DEVICE
Check regularly whether the device is damaged. If it should be damaged, please stop using it immediately and contact your
customer service to solve the problem.
What to do in case of a problem?
Please contact your customer service and prepare the following information:
• Invoice number and serial number (the latter is to be found on the technical plate on the device).
• If relevant, a picture of the damaged, broken or defective part.
• It will be easier for your customer service clerk to determine the source of the problem if you give a detailed and
precise description of the matter. The more detailed your information, the better the customer service will be able to
solve your problem rapidly and efciently!
CAUTION: Never open the device without the authorization of your customer service. This can lead to a loss of warranty!
10
Device control panel description
1. Time adjustment knob
2. Speed adjustment knob
3. ON/OFF switch
DEVICE OPERATION
1. Set both switches to "0".
2. Connect the power cable to a power socket.
3. Then insert the containers symmetrically into the device rotor.
Use special adaptors to secure smaller containers in the rotor slots.
4. For the SBS-MZ-4000/6-1.5 model there is an option to change the round rotor for a rectangular one equipped with
more slots for containers.
5. Set the time and revs using the knobs (applicable to SBS-LZ-4000/20-6, SBS-LZ-4000/20-12), close the protective lid
and activate the device.
ROTOR CHANGE (APPLIES TO SBS-MZ-4000/6-1.5)
Use an Allen key to loosen the mounting bolt. Then lift the entire rotor.
Attach a rectangular rotor using the mounting bolt. Then tighten the bolt so that the rotor does
not move out of position when in use.
EN EN
CENTRIFUGAL FORCE CALCULATIONS
RCF = 1.118 * 10-5 * R *(RPM)
RCF – Centrifugal force [g]
R – radius (distance from the axis of revolution) [cm]
RPM – Rotational speed [rev/min]
IX. TRANSPORTATION AND STORAGE
During transport, the machine should be protected from shaking, crashing and turning upside down. Store it in a properly
ventilated place with dry air and without any corrosive gas.
X. CLEANING AND MAINTENANCE
• Disconnect the machine from the electricity when cleaning it.
• Use cleaner without corrosive substances to clean surface.
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017
PL
INSTRUKCJA OBSŁUGI
expondo.de
SYMBOLE
Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.
I. INSTRUKCJA OBSŁUGI
ZALECENIA ODNOŚNIE BEZPIECZEŃSTWA
OGÓLNE ZALECENIA ODNOŚNIE BEZPIECZEŃSTWA PODCZAS UŻYTKOWANIA URZĄDZEŃ
ELEKTRYCZNYCH
W celu zminimalizowania ryzyka obrażeń na skutek działania ognia lub porażenia prądem prosimy Państwa o stałe
przestrzeganie kilku podstawowych zasad bezpieczeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie
niniejszej instrukcji użytkowania i upewnienie się, że znaleźli Państwo odpowiedzi na wszystkie pytania dotyczące tego
urządzenia. Prosimy o staranne przechowywanie niniejszej instrukcji użytkowania w pobliżu produktu, aby w razie pojawienia
się pytań można było do niej jeszcze raz powrócić również w późniejszym czasie. Prosimy zawsze stosować uziemione
przyłącze prądu z prawidłowym napięciem sieciowym (patrz instrukcja lub tabliczka znamionowa)! W razie wątpliwości
w odniesieniu do tego, czy przyłącze jest uziemione, prosimy zlecić sprawdzenie tego wykwalikowanemu specjaliście. Nigdy
nie należy stosować niesprawnego kabla zasilania! Urządzenia nie należy otwierać w wilgotnym lub mokrym miejscu ani też
mokrymi lub wilgotnymi rękoma. Poza tym urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym.
Urządzenie należy użytkować zawsze w bezpiecznym miejscu, tak aby nikt nie mógł nadepnąć na kabel, przewrócić się
o niego i/lub uszkodzić go. Przed przystąpieniem do czyszczenia urządzenia należy wyciągnąć wtyczkę sieciową, a do
czyszczenia używać jedynie wilgotnej ściereczki. Należy unikać stosowania środków czyszczących i uważać, aby jakakolwiek
ciecz nie dostała się do urządzenia i/lub tam nie pozostała. Należy wyłączyć urządzenie natychmiast po zauważeniu
nieprawidłowości w sposobie jego funkcjonowania. Powinno się również wyciągnąć wtyczkę z gniazdka sieciowego, gdy
urządzenie nie jest używane. Wykonanie prac związanych z konserwacją, wyregulowaniem i naprawą urządzenia należy zlecić
wyspecjalizowanemu personelowi. W przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasa!
II. WSKAZÓWKI BEZPIECZEŃSTWA
1. Przed przystąpieniem do uruchomienia prosimy o dokładne przeczytanie niniejszej instrukcji! Należy przestrzegać
wszystkich wskazówek bezpieczeństwa, aby unikać szkód powstałych na skutek użytkowania niezgodnego
z przeznaczeniem!
2. Zachowaj instrukcję użytkowania w celu jej późniejszego użycia. W razie gdyby urządzenie miało zostać przekazane
osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
3. Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i tylko wewnątrz pomieszczeń.
4. W przypadku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi wyklucza się odpowiedzialność
za powstałe ewentualnie szkody.
5. Przed pierwszym użyciem prosimy sprawdzić, czy rodzaj prądu i napięcie sieciowe odpowiadają danym wskazanym
na tabliczce znamionowej.
6. Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach
psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że
są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące
tego, jak należy obsługiwać urządzenie.
7. NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM! Nigdy nie próbuj samemu naprawiać urządzenia. W razie awarii
zleć naprawę urządzenia wyłącznie wykwalikowanym specjalistom.
8. Sprawdzaj regularnie wtyczkę sieciową i kabel zasilający. Jeżeli kabel zasilający urządzenia jest uszkodzony, to, aby
uniknąć zagrożenia, producent, jego serwis klienta lub osoba o podobnych kwalikacjach musi go wymienić
9. Należy zapobiegać uszkodzeniu kabla zasilającego na skutek jego zgniecenia, przełamania lub przetarcia na ostrych
krawędziach oraz trzymać go z dala od gorących powierzchni i otwartych źródeł ognia.
Należy zapoznać się z instrukcją obsługi.
Nie wolno wyrzucać urządzeń elektrycznych razem z odpadami gospodarstwa domowego.
Urządzenie jest zgodne z deklaracją CE.
Uwaga! Niebezpieczeństwo wypadku.
Należy stosować okulary ochronne.
Uwaga! Załóż rękawice ochronne.
13
PL
UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą
różnić się od rzeczywistego wyglądu produktu.

REV. 26.06.2017 REV. 26.06.2017
15
PL
Opis panelu sterowania urządzenia
1. Porkętło regulacji czasu
2. Pokrętło regulacji prędkości
3. Włącznik
UŻYTKOWANIE URZĄDZENIA
1. Należy ustawić oba przełączniki na pozycję „0”.
2. Należy podłączyć przewód zasilający do kontaktu.
3. Następnie należy włożyć pojemniki symetrycznie do rotora w urządzeniu.
W celu odpowiedniego zamocowania mniejszych pojemników w otworach znajdujących się w rotorze, należy użyć
specjalnych przejściówek.
4. W przypadku urządzenia SBS-MZ-4000/6-1.5 istnieje możliwość zmiany okrągłego rotora na prostokątny wyposażony
w większą ilość otworów na pojemniki.
5. Należy ustawić czas i obroty za pomocą pokręteł (dotyczy SBS-LZ-4000/20-6, SBS-LZ-4000/20-12), zamknąć pokrywę
ochronną i włączyć urządzenie.
ZMIANA ROTORA (DOTYCZY SBS-MZ-4000/6-1.5)
Należy poluzować śrubę mocującą kluczem imbusowym. Następnie należy unieść cały rotor ku górze.
Zamocować rotor prostokątny
wraz ze śrubą mocującą.
A następnie należy dokręcić śrubę tak, aby
rotor nie przemieszczał się podczas pracy.

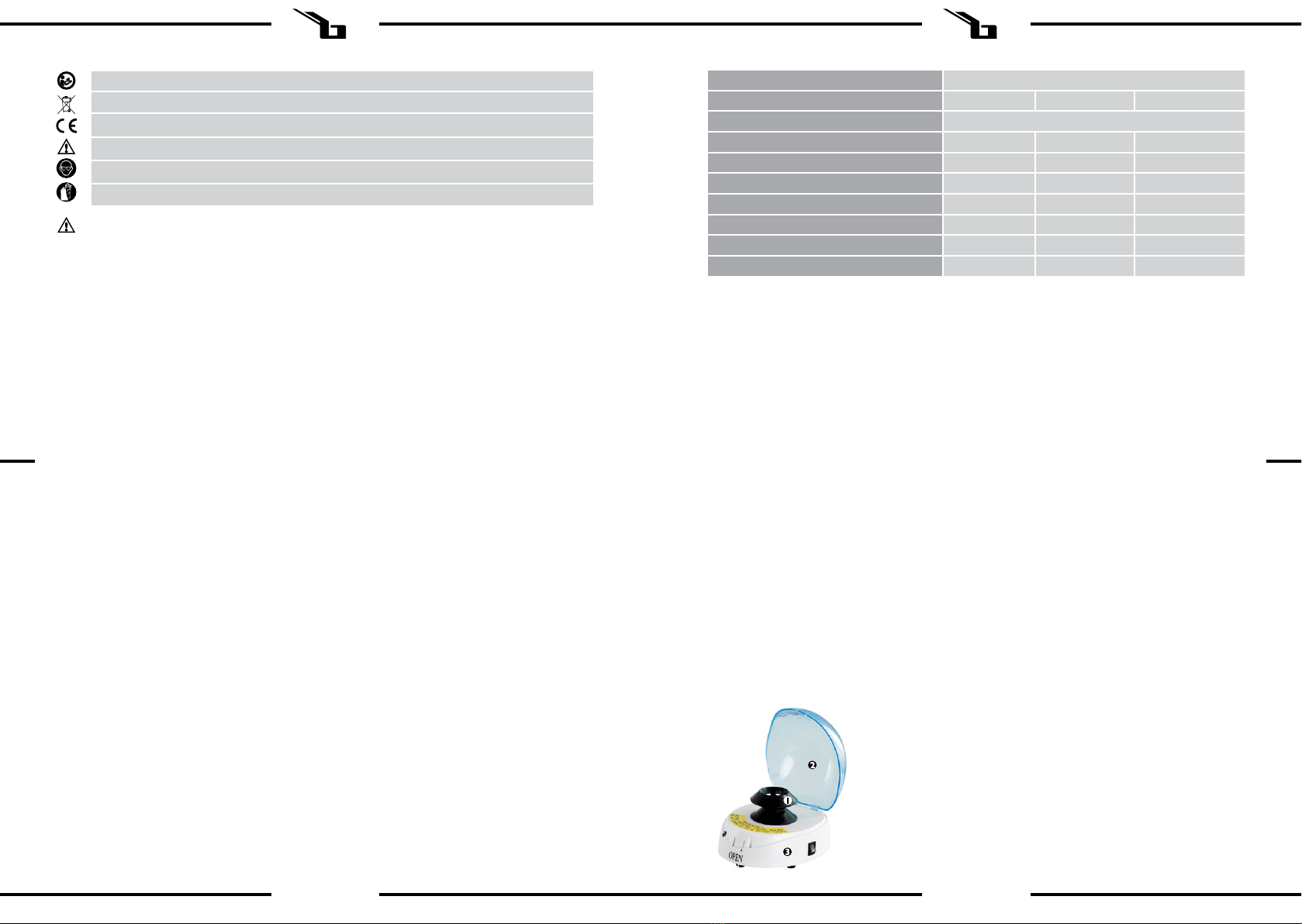

Nazwa produktu WIRÓWKA LABORATORYJNA
Model SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Napięcie zasilania [V]/Częstotliwość [Hz] 230~/50
Moc znamionowa [W] 110 180 15
Prędkość obrotowa [obr/min] 3200 3000 3500
Zakres czasowy [min] 0-30 0-30 -
Temperatura otoczenia [°C] 0-30 0-30 ≤10
Maksymalna ilość pojemników 6 12 6 / 16
Pojemność pojemników [ml] 20 20 0,5 - 1,5
Maksymalna względna siła odśrodkowa [g] 1200 1150 700
IV. OBSZAR ZASTOSOWANIA
Wirówka laboratoryjna przeznaczona jest do użytku ogólnego w laboratoriach przemysłowych i innych, np. w szkołach
i innych placówkach edukacyjnych jako pomoc naukowa.
UWAGA! Nie jest to urządzenie medyczne i nie może być użyte do przeprowadzania badań i testów
w szpitalach i ośrodkach medycznych
Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego
z przeznaczeniem ponosi użytkownik.
V. PRZED PIERWSZYM UŻYCIEM
W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń
i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeciągu 3 dni z przedsiębiorstwem
transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie
stawiać pełnego opakowania do góry nogami! Jeżeli opakowanie będzie ponownie transportowane prosimy zadbać o to, by
było ono przewożone w pozycji poziomej i by było stabilnie ustawione.
VI. UTYLIZACJA OPAKOWANIA
Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności
oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!
VII. MONTAŻ URZĄDZENIA
UMIEJSCOWIENIE URZĄDZENIA
Urządzenie należy ustawić na suchej i stabilnej powierzchni, w pozycji pionowej tak, aby podczas pracy nie przemieszczało
się. Urządzenie należy ustawić na płaskim, wypoziomowanym podłożu, które wytrzyma ciężar urządzenia wraz z zawartością.
Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy
pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej! Przed pierwszym
użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie.
III. DANE TECHNICZNE
14
PL
VIII. JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA
1. Rotor
2. Pokrywa ochronna
3. Obudowa
Opis urządzenia
10. UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go
w wodzie lub innych cieczach. Urządzenia nigdy nie należy trzymać pod bieżącą wodą lub polewać innymi cieczami.
11. Pod żadnym pozorem nie należy otwierać obudowy.
12. Nigdy nie należy umieszczać nóg lub rąk w pobliżu ruchomych elementów.
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017 16
PL
X. CZYSZCZENIE I KONSERWACJA
• Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
• Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.
• Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
• Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim
promieniowaniem słonecznym.
• Zabrania się spryskiwania urządzenia strumieniem wody.
XI. REGULARNA KONTROLA URZĄDZENIA
Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania
urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy.
Co należy zrobić w przypadku pojawienia się problemu?
Należy skontaktować się ze sprzedawcą i przygotować następujące dane:
• Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).
• Ewentualnie zdjęcie niesprawnej części.
• Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak
precyzyjny, jak jest to tylko możliwe. Im bardziej szczegółowe są dane, tym szybciej można Państwu pomóc!
UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji!
OBLICZANIE WARTOŚCI SIŁY ODŚRODKOWEJ
RCF = 1.118 * 10-5 * R *(RPM)
RCF – Siła odśrodkowa [g]
R – promień (odległość od osi obrotu) [cm]
RPM – Prędkość obrotowa [obr/min]
IX. TRANSPORT I PRZECHOWYWANIE
Podczas transportu urządzenie należy zabezpieczyć przed wstrząsami i przewróceniem się oraz nie ustawiać go „do góry
nogami”. Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu, w którym obecne jest suche powietrze
i nie występują gazy powodujące korozję.
CZ
NÁVOD K POUŽITÍ
expondo.de

REV. 26.06.2017 REV. 26.06.2017
SYMBOLY

I. NÁVOD K OBSLUZE

OBECNÁ BEZPEČNOSTNÍ DOPORUČENÍ TÝKAJÍCÍ SE POUŽÍVÁNÍ ELEKTRICKÝCH ZAŘÍZENÍ
                


       

  
 
 





II. BEZPEČNOSTNÍ POKYNY
 

 

 
 

 

               
              


             

               

              

 

 
 






18
POZOR! 

 
Model   
 
   
   
   -
   
   
   
   
IV. OBLAST POUŽITÍ
               

UPOZORNĚNÍ! Nejedná se o zdravotnický prostředek a nelze ji používat k provádění vyšetření a testů v nemocnicích
a zdravotnických střediscích.
Odpovědnost za veškeré škody vzniklé v důsledku použi zařízení v rozporu s určením nese uživatel.
V. PŘED PRVNÍM POUŽITÍM




VI. UTILIZACE OBALU


VII. MONTÁŽ ZAŘÍZENÍ






III. TECHNICKÉ ÚDAJE
19
CZCZ
VIII. JAK ZAŘÍZENÍ FUNGUJE – ZÁKLADNÍ PRAVIDLO
 
 
 


REV. 26.06.2017 REV. 26.06.2017
20

 
 
 
POUŽÍVÁNÍ ZAŘÍZENÍ
 
 
 

 
 

ZMĚNA ROTORU (TÝKÁ SE SBS-MZ-4000/6-1.5)
 
    

       

21
• 
• 
• 
XI. PRAVIDELNÁ KONTROLA ZAŘÍZENÍ




• 
• 
• 

POZOR: 
VÝPOČET HODNOTY ODSTŘEDIVÉ SÍLY




IX. PŘEPRAVA A USKLADNĚNÍ
               

X. ČIŠTĚNÍ A ÚDRŽBA
• 
• 
CZCZ
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017
FR
MANUEL D´UTILISATION
expondo.de
SYMBOLES
La version originale de ce manuel a été rédigée en allemand. Les autres versions sont des traductions de l'allemand.
I. MANUEL D'UTILISATION
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ GÉNÉRALES RELATIVES À L'UTILISATION D'APPAREILS
ÉLECTRIQUES
An de minimiser les risques de blessures dues au feu ou aux chocs électriques, veuillez constamment prendre en
considération les consignes et indications de sécurité, présentes dans ce manuel, lorsque vous utilisez l'appareil. Veuillez
lire attentivement ces instructions d'emploi et assurez-vous d'avoir trouvé réponse à toutes vos questions. Conservez
soigneusement cette notice à proximité de l'article an de pouvoir le consulter plus tard en cas de besoin. Utilisez toujours
une prise électrique reliée à la terre et avec la bonne tension secteur (v. Guide ou plaque signalétique)! Dans le cas où vous
auriez des doutes quant au raccordement de votre appareil, veuillez faire vérier votre installation par un électricien qualié.
N'utilisez jamais de câble électrique défectueux! N'ouvrez pas l'appareil dans un environnement humide, et veillez à ce que
vos mains ne soient ni humides ni mouillées. De plus, protégez l'appareil des rayonnements directs du soleil. Ne mettez
l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les
pieds dedans, ni ne les abîme. Veillez également à ce que la pièce, dans laquelle se trouve l'appareil, soit sufsamment aérée
an d'éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de l'appareil. Pensez à
toujours débrancher l'appareil avant de le nettoyer et utilisez un chiffon humide pour le nettoyage. N'utilisez pas de produits
de nettoyage et veillez à ce qu'aucun uide ne s'inltre dans l'appareil ou ne reste à l'intérieur. L'intérieur de l'appareil ne
doit pas être nettoyé par l'utilisateur. Conez l'entretien, le réglage et les réparations à une personne qualiée. La garantie
deviendra caduque en cas d'intervention d'une personne non-qualiée.
II. CONSIGNES DE SÉCURITÉ
1. Veuillez lire attentivement ces instructions d'emploi avant d'utiliser l'appareil. Veuillez respecter les consignes de
sécurité an d'éviter tout incident lié à une utilisation non conforme!
2. Conservez le mode d'emploi à disposition pour les utilisations à venir. Si cet appareil est utilisé par une autre
personne, celle-ci doit impérativement être informée des conditions d'utilisation et disposer du manuel.
3. N'utilisez cet appareil que pour l'usage prescrit et seulement en intérieur.
4. Le constructeur décline toute responsabilité en cas de dommages résultant d'un usage inapproprié ou d'une
manipulation non conforme de l'appareil.
5. Avant la première utilisation, veuillez vérier que la tension électrique ainsi que le type de courant utilisé soient
compatibles avec les données présentes sur la plaque signalétique.
6. Cet appareil ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, mentales
ou sensorielles réduites. Sont considérées comme des exceptions les personnes ayant lu le mode d'emploi ou étant
complétement responsables de leur propre sécurité.
7. DANGERS D’ÉLECTROCUTION! N'essayez jamais de réparer l'appareil par vous-même. En cas de
dysfonctionnement, faites réparer l'appareil par un spécialiste qualié.
8. Contrôlez régulièrement la prise et le câble d'alimentation. Si le câble secteur de cet appareil est endommagé, celui-ci
doit être remplacé par le fabricant, le service client ou une personne qualiée pour éviter tout danger.
9. Protégez le câble d'éventuelles pressions, coupures, frottements, en le tenant à l'abri de surfaces pointues, tranchantes,
chauffantes, et à l'abri des ammes.
10. ATTENTION DANGER DE MORT! Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide, ni lors de son
fonctionnement, ni lors du nettoyage.
11. N'ouvrez sous aucun prétexte le boîtier de l'appareil.
Veuillez lire attentivement ces instructions d'emploi.
Les appareils électriques ne doivent pas être jetés dans des poubelles ménagères.
L'appareil est conforme aux directives européennes en vigueur.
Attention! Risque d'accident.
Porter des lunettes de protection.
Attention! Porter des gants de protection.
23
FR
ATTENTION! Certaines illustrations, présentes dans cette notice, peuvent différer de la véritable apparence
de l'appareil.

REV. 26.06.2017 REV. 26.06.2017
Nom du produit CENTRIFUGEUSE DE LABORATOIRE
Modèle SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Tension [V]/Fréquence [Hz] 230~/50
Puissance [W] 110 180 15
T/Min. [r/min] 3200 3000 3500
Plage de durée d’utilisation [min] 0-30 0-30 -
Température environnementale [°C] 0-30 0-30 ≤10
Nombre maximum de récipients 6 12 6 / 16
Capacité des tubes [ml] 20 20 0,5 - 1,5
Force centrifuge relative maximale [g] 1200 1150 700
IV. DOMAINE D'UTILISATION
La centrifugeuse de laboratoire est prévue pour une utilisation dans les laboratoires industriels et autres établissements
comme par exemple en écoles ou autres centres de formations, où l’appareil est considéré comme un outil d’aide scientique.
INDICATION! Cette centrifugeuse n'est pas un appareil médical et ne peut pas être utilisée pour la
réalisation d’études et de tests dans les hôpitaux et les centres médicaux.
L'utilisateur assume toute responsabilité en cas de dommages liés à un usage inapproprié de
l'appareil.
V. AVANT LA PREMIÈRE UTILISATION
Dès réception de la marchandise, veuillez inspecter le colis et ouvrez-le an de s'assurer qu'aucun élément ou composant du
colis ne soit manquant. Si l'emballage est endommagé, prenez contact sous 3 jours avec la société de transport ainsi qu'avec
votre distributeur et fournissez un maximum d'indications et photos des dégâts. Documentez les éventuels dégâts avec le
plus de précision possible. Ne tenez jamais le colis à l'envers! Si vous devez transporter ou manipuler le colis, assurez-vous
qu'il soit maintenu droit et de manière stable.
VI. TRAITEMENT DES DÉCHETS
Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) an de pouvoir le renvoyer dans les meilleures
conditions en cas de besoin.
VII. MONTAGE DE L'APPAREIL
INSTALLATION DE L'APPAREIL
L'appareil doit être positionné verticalement sur une surface sèche et solide pour qu'il ne puisse pas bouger pendant
son fonctionnement. L'appareil doit être installé sur une surface plane de même niveau, capable de supporter le poids de
l'appareil ainsi que son contenu. L'appareil doit être placé de sorte à ce que la prise électrique soit accessible en permanence
pour pouvoir débrancher l'appareil au besoin. Veuillez également vous assurer que l'alimentation électrique corresponde aux
caractéristiques techniques de la plaque signalétique de l'appareil! Tous les éléments de l'appareil doivent avoir été démontés
et soigneusement nettoyés avant toute première utilisation.
III. DÉTAILS TECHNIQUES
24
FR
12. Ne jamais approcher vos mains ou jambes près des parties en mouvement de l'appareil.
25
FR
Description du panneau de commande
1. Régulateur de temps
2. Régulateur de vitesse
3. Interrupteur
UTILISATION DE L'APPAREIL
1. Placez les deux interrupteurs sur "0".
2. Raccorder le câble électrique.
3. Placer les tubes symétriquement sur le rotor dans l'appareil.
Des adaptateurs doivent être utilisés pour xer idéalement les plus petits tubes dans les portoirs du rotor.
4. Avec le modèle SBS-MZ-4000/6-1.5, le rotor rond peut être échangé avec un rotor rectangulaire qui lui dispose de
plus de portoirs pour les tubes.
5. Le temps et les rotations sont ajustés avec les régulateurs (pour: SBS-LZ-4000/20-6, SBS-LZ-4000/20-12). D’abord
fermer le couvercle, puis mettre l’appareil en marche.
CHANGEMENT DE ROTOR (MODÈLE: SBS-MZ-4000/6-1.5)
Dévisser le boulon de serrage avec une clé Allen. Soulever entièrement le rotor vers le haut.
Visser le rotor rectangulaire avec la vis de serrage. Serrer la vis de telle sorte que le rotor ne puisse
pas bouger pendant l'utilisation.
VIII. COMMENT FONCTIONNE L'APPAREIL? RÈGLES DE BASE
1. Rotor
2. Bulle de protection
3. Boitier
Description de l'appareil
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017 26
FR
X. NETTOYAGE ET ENTRETIEN
• Débranchez l'appareil si celui-ci n'est pas utilisé ou s'il doit être nettoyé.
• N'utilisez lors du nettoyage que des détergents doux sans substance corrosive.
• Après chaque nettoyage, laissez sécher soigneusement tous les éléments avant d'utiliser à nouveau l'appareil.
• Conservez l'appareil dans un endroit frais, sec, à l'abri de l'humidité et des rayons directs du soleil.
• Il est prohibé d'asperger l'appareil d'eau ou de le mettre sous un jet d'eau.
XI. EXAMEN RÉGULIER DE L'APPAREIL
Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si l'un d'entre eux est endommagé, l'appareil ne
doit plus être utilisé. Adressez-vous immédiatement à votre vendeur pour faire réparer l'appareil.
Que faire en cas de problème?
Prenez contact avec votre revendeur muni des documents suivants:
• Vos numéros de facture et de série (vous trouverez ce dernier sur la plaque signalétique).
• Le cas échéant, une photo de l'élément endommagé.
• Une description précise du problème aidera votre conseiller à en identier la cause. Plus détaillées seront vos
indications, plus rapidement nous pourrons vous aider!
ATTENTION: N'ouvrez jamais l'appareil sans l'accord préalable du service client. Cela pourrait compromettre votre
droit à la garantie!
CALCUL DE LA FORCE CENTRIFUGE
RCF = 1.118 * 10-5 * R *(RPM)
RCF – force centrifuge [g]
R – rayon (distance du point d'appui) [cm]
RPM – vitesse de rotation [T/min]
IX. TRANSPORT ET STOCKAGE
Si vous transportez cet appareil, veuillez-le protéger des secousses et des chutes. Ne posez rien sur la partie supérieure de
l'appareil. Stockez-le dans un environnement sec et bien aéré, à l'abri des gaz corrosifs.
IT
ISTRUZIONI PER L’USO
expondo.de

REV. 26.06.2017 REV. 26.06.2017
SIMBOLI
La versione originale di questo manuale è in lingua tedesca. Ulteriori versioni sono traduzioni dal tedesco.
I. ISTRUZIONI PER L'USO
NORME DI SICUREZZA
NORME DI SICUREZZA GENERALI PER L'UTILIZZO DI APPARECCHI ELETTRICI
Per minimizzare il rischio di ustioni o folgorazioni, rispettare rigorosamente le norme di sicurezza. Leggere attentamente le
istruzioni d'uso e assicurarsi di aver compreso il corretto funzionamento dell'apparecchio. Conservare con cura il manuale
d'uso vicino al prodotto per ogni ulteriore futura consultazione. Effettuare sempre una corretta messa a terra dell'apparecchio
(consultare il libretto di istruzioni o la targhetta posta sul dispositivo). Nel dubbio, afdare l'allacciamento dell'apparecchio
a personale qualicato. Non utilizzare mai cavi difettosi! Non aprire mai il dispositivo in ambienti umidi o bagnati. Non
toccare mai l'apparecchio con le mani bagnate. Proteggere l'apparecchio dall'esposizione diretta ai raggi solari. Utilizzare
l'apparecchio solo in ambienti protetti e assicurarsi che nessuno, inciampando sui cavi, possa cadere sull'apparecchiatura.
Assicurarsi che l'ambiente sia ben ventilato. Un ambiente ben ventilato favorisce il raffreddamento del dispositivo e ne
impedisce il surriscaldamento. Prima di pulire l'apparecchio assicurarsi di aver staccato il cavo di alimentazione dalla presa.
Per compiere le operazioni di pulizia, utilizzare un panno umido. Evitare l'utilizzo di detersivi e assicurarsi che nessun liquido
penetri all'interno dell'apparecchio. Le componenti interne non necessitano di manutenzione da parte dell'utente e dunque
non devono essere manomesse. Le operazioni di manutenzione e riparazione devono essere afdate esclusivamente
a personale qualicato. La manomissione dell'apparecchio comporta la decadenza della garanzia.
II. NORME DI SICUREZZA
1. Leggere attentamente le istruzioni d'uso dell'apparecchio prima di utilizzarlo! Per evitare che si verichino danni
causati da un uso improprio dell'apparecchio, osservare attentamente tutte le norme di sicurezza contenute in
questo manuale!
2. Conservare il manuale per uso futuro. Qualora il dispositivo fosse afdato a terzi, assicurarsi di consegnare anche
questo manuale d'uso.
3. Utilizzare l'apparecchio soltanto per l'uso a cui è destinato ed esclusivamente in ambienti chiusi.
4. In caso di uso improprio e inadeguato la garanzia decade.
5. Prima del primo utilizzo vericare che il tipo di corrente e la tensione di rete siano compatibili con i valori indicati
sulla targhetta del prodotto.
6. Questo apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con abilità siche,
sensoriali o mentali ridotte o senza esperienza e/o con scarse conoscenze. Fa eccezione il caso in cui il dispositivo
venga utilizzato sotto la supervisione di una persona esperta che abbia consultato prima le seguenti istruzioni d'uso.
7. PERICOLO DI FOLGORAZIONE! Evitare di cimentarsi in riparazioni fai da te. Se l'apparecchio non funziona
correttamente, rivolgersi per la riparazione esclusivamente a personale qualicato.
8. Esaminare regolarmente la spina e il cavo d'alimentazione. Se il cavo di rete risulta danneggiato, afdarne la
sostituzione al produttore, al servizio clienti o a una persona con le stesse qualiche.
9. Non calpestare o piegare il cavo, non schiacciarlo contro spigoli taglienti e tenerlo lontano da superci calde e amme.
10. ATTENZIONE: PERICOLO DI MORTE! Non immergere il dispositivo in acqua o altri liquidi durante l'utilizzo o le
operazioni di pulizia.
11. Non aprire in nessun caso l'alloggiamento.
12. Non avvicinare mai gli arti alle parti rotanti.
Leggere attentamente le istruzioni d'uso.
I dispositivi elettrici non devono essere smaltiti come riuti domestici.
Questo dispositivo è conforme alle norme CE.
Attenzione! Rischio di incidenti.
Indossare occhiali di protezione.
Attenzione! Indossare guanti di protezione.
28
IMPORTANTE! Le immagini nel seguente manuale hanno scopo puramente illustrativo e alcuni dettagli del
dispositivo potrebbero non corrispondere.
Nome del prodotto CENTRIFUGA DA LABORATORIO
Modello SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Tensione [V]/Frequenza [Hz] 230~/50
Potenza nominale [W] 110 180 15
Giri/min [r/min] 3200 3000 3500
Timer [min] 0-30 0-30 -
Temperatura [°C] 0-30 0-30 ≤10
N.ro max di provette 6 12 6 / 16
Capacità delle provette [ml] 20 20 0,5 - 1,5
Forza centrifuga relativa massima [g] 1200 1150 700
IV. CAMPO DI APPLICAZIONE
La centrifuga da laboratorio è progettata per l'utilizzo generico in laboratori industriali o in altre strutture come scuole
o istituti d'istruzione nonché come strumento scientico.
AVVERTENZA! Questa centrifuga non è uno strumento medico e non può essere utilizzata per
eseguire esami e test in ospedali e centri medici.
L'utente è il solo e unico responsabile dei danni causati da un utilizzo improprio del dispositivo.
V. OPERAZIONI DA EFFETTUARE PRIMA DEL PRIMO UTILIZZO
Al ricevimento della merce, aprire il pacco per controllare che tutti i componenti siano presenti. Nel caso in cui l'imballaggio
risultasse danneggiato, contattare entro tre giorni sia il corriere incaricato di effettuare la spedizione, sia il venditore.
Documentare quanto più dettagliatamente possibile gli eventuali danni riscontrati. Non capovolgere il pacco e il suo
contenuto! Qualora il pacco dovesse essere ulteriormente trasportato, assicurarsi di mantenerlo dritto e stabile.
VI. SMALTIMENTO DELL'IMBALLAGGIO
Conservare l'imballaggio (cartone, bande di plastica e polistirolo) per proteggere adeguatamente l'attrezzatura nel caso in
cui fosse necessario mandarla in assistenza!
VII. MONTAGGIO DEL DISPOSITIVO
POSIZIONAMENTO DELL'APPARECCHIO
Il dispositivo deve essere posto su una supercie asciutta e stabile e in posizione eretta, in modo tale che non si sposti
durante l'utilizzo. La supercie deve essere in grado di sopportare sia il peso del dispositivo, sia quello del suo contenuto.
Sistemare l'apparecchio in maniera tale da poter interrompere in qualsiasi momento il collegamento alla corrente. Assicurarsi
che la fonte di corrente corrisponda ai requisiti descritti sulla targa di identicazione del dispositivo. Prima di accendere il
dispositivo, smontare tutti gli elementi e pulirli.
III. NORME DI SICUREZZA
29
ITIT
VIII. COME FUNZIONA L'APPARECCHIO? REGOLE BASE
1. Rotore
2. Coperchio
3. Alloggiamento
Descrizione del dispositivo

REV. 26.06.2017 REV. 26.06.2017
30
Descrizione del pannello di controllo
1. Impostazione del timer
2. Impostazione della velocità
3. Interruttore
USO DEL DISPOSITIVO
1. Regolare entrambe le manopole su "0".
2. Collegare la spina alla presa.
3. Inserire le provette simmetricamente al rotore:
Per un ssaggio ottimale delle provette più piccole, utilizzare degli adattatori speciali.
4. Con il modello SBS-MZ-4000/6-1.5 è possibile sostituire il rotore rotondo con uno rettangolare che dispone di più
aperture.
5. Impostare la durata e il numero di giri con le manopole (per i modelli: SBS-LZ-4000/20-6, SBS-LZ-4000/20-12).
Chiudere il coperchio e accendere il dispositivo.
SOSTITUZIONE DEL ROTORE (MODELLO: SBS-MZ-4000/6-1.5)
Allentare la vite d'arresto con una brugola. Sollevare l'intero rotore.
Fissare il rotore rettangolare con la brugola. Avvitare in modo che il rotore non si possa
spostare durante il funzionamento.
31
• Dopo aver compiuto le operazioni di pulizia, lasciare asciugare tutti i componenti prima di utilizzare nuovamente il
dispositivo.
• Conservare l'apparecchio in un luogo fresco e asciutto, evitando l'esposizione diretta ai raggi solari.
• Non bagnare l'apparecchio!
XI. REGOLARE MANUTENZIONE DEL DISPOSITIVO
Vericare regolarmente che le componenti del dispositivo non presentino danni. In tal caso non utilizzare il dispositivo.
Rivolgersi immediatamente al proprio rivenditore per la riparazione dell'apparecchiatura.
Cosa fare in caso di problemi?
Contattare il venditore, fornendo le seguenti informazioni:
• Numero di fattura e numero di serie (quest'ultimo viene riportato sulla targhetta del dispositivo)
• Se possibile fornire una foto del pezzo difettoso
• Per permettere al Servizio Clienti di individuare e risolvere il problema, descrivere nel modo più preciso possibile il
difetto riscontrato. Più dettagliate sono le informazioni fornite, maggiore è l'aiuto che il Servizio Clienti può offrire!
ATTENZIONE: Non smontare mai l'apparecchio senza l'autorizzazione del Servizio Clienti. La manomissione
dell'apparecchio comporta la decadenza della garanzia!
FORZA CENTRIFUGA
RCF = 1.118 * 10-5 * R *(RPM)
RCF – Forza centrifuga [g]
R - raggio (distanza dall'asse di rotazione) [cm]
RPM – numero di giri [giri/min]
IX. TRASPORTO E STOCCAGGIO
Durante il trasporto, proteggere l'apparecchio da urti e ribaltamenti e assicurarsi che non si capovolga. Conservare
l'apparecchio in un luogo ben ventilato, asciutto e privo di gas corrosivi.
X. PULIZIA E MANUTENZIONE
• Prima di pulire o riporre il dispositivo, rimuovere la spina dalla corrente.
• Per la pulizia delle superci, impiegare solo sostanze non corrosive.
ITIT
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017
ES
MANUAL DE INSTRUCCIONES
expondo.de
SÍMBOLOS
El texto en alemán corresponde a la versión original. Los textos en otras lenguas son traducciones de las instrucciones en
alemán.
I. INSTRUCCIONES DE FUNCIONAMIENTO
MEDIDAS BÁSICAS DE SEGURIDAD
MEDIDAS GENERALES DE SEGURIDAD PARA EL USO DE DISPOSITIVOS ELÉCTRICOS
Para reducir el riesgo de lesiones por quemadura o electrocución le rogamos que tome siempre ciertas medidas de
seguridad cuando utilice este aparato. Lea con detenimiento este manual de instrucciones y cerciórese de que no tiene
dudas al respecto. Guarde cuidadosamente este manual con el producto para poder consultarlo cuando lo necesite. Utilice
siempre una conexión con toma a tierra y voltaje adecuado (véase el manual o la placa de características del producto).
Si tiene dudas sobre la conexión a tierra de su instalación, permita que un técnico especializado la revise. ¡Nunca utilice
un adaptador defectuoso! No abra este equipo en un ambiente húmedo y menos con las manos mojadas. Además, debe
proteger el equipo contra la exposición solar directa. Ponga en marcha el equipo siempre en un lugar seguro, donde nadie
pueda pisar los cables, dañarlos o caerse. Garantice una óptima ventilación en la zona de trabajo para ayudar a refrigerar
el equipo y evitar la acumulación de calor. Desenchufe el dispositivo antes de limpiarlo y utilice solo un trapo húmedo sin
detergentes agresivos para ese n. Evite que cualquier líquido penetre y se estanque en el interior del equipo. Este equipo
contiene piezas cuyo mantenimiento no debe ser efectuado por el usuario. Deje las tareas de mantenimiento y reparación
a personal autorizado. Cualquier intervención externa conllevará la pérdida de la garantía.
II. INFORMACIONES DE SEGURIDAD
1. Lea detenidamente este manual de instrucciones antes de poner en marcha el dispositivo y respete todas las medidas
de seguridad para evitar daños derivados de un uso inadecuado del equipo.
2. Conserve el manual de instrucciones para futuras consultas. Este manual debe ser entregado a toda persona que vaya
a hacer uso del dispositivo.
3. Utilice el equipo solamente para el propósito previsto y solamente en interiores.
4. No nos hacemos responsables de los daños ocasionados por un uso indebido del dispositivo.
5. Antes de utilizarlo por primera vez, asegúrese de que los parámetros de corriente y voltaje de su conexión se
corresponden con los datos en la placa de características técnicas del dispositivo.
6. Este aparato no debe ser utilizado por niños o personas con capacidades físicas o psíquicas reducidas. Tampoco por
personas con falta de experiencia y/o conocimientos, a menos que sean supervisadas por un responsable.
7. ¡PELIGRO DE ELECTROCUCIÓN! Nunca intente reparar el equipo usted mismo. En caso de avería, el equipo
deberá ser reparado por un servicio técnico autorizado.
8. Examine regularmente el enchufe y el cable de alimentación. Si el cable estuviese deteriorado, deberá ser reemplazado
por un técnico autorizado para evitar riesgos.
9. Absténgase de aplastar, doblar o rozar el cable y manténgalo siempre alejado de fuego o supercies calientes.
10. ¡ATENCIÓN, PELIGRO DE MUERTE! Nunca sumerja el equipo en agua u otros líquidos durante su limpieza
o funcionamiento.
11. No abra la carcasa bajo ningún concepto.
12. No acerque partes del cuerpo a las piezas en rotación.
Lea este manual de instrucciones con detenimiento.
Los dispositivos eléctricos no se pueden desechar con la basura doméstica.
El equipo cumple con la normativa CE.
Riesgo de accidentes.
Porte siempre gafas de protección.
Utilice guantes de seguridad.
33
NOTA! En este manual se incluyen fotos ilustrativas, que podrían no coincidir exactamente con la apariencia
real del dispositivo.
ES

REV. 26.06.2017 REV. 26.06.2017
35
Descripción del panel de control
1. Regulador de tiempo
2. Reguladora de velocidad
3. Interruptor
USO DEL EQUIPO
1. Ponga ambos interruptores a "0".
2. Enchufe el equipo a la corriente.
3. Asegúrese de cargar siempre el rotor de forma simétrica.
Utilice adaptadores especiales para garantizar una buena jación de tubos pequeños en los oricios del rotor.
4. En el modelo SBS-MZ-4000/6-1.5 se puede cambiar el rotor redondo por uno rectangular con más oricios.
5. Ajuste el tiempo y las revoluciones con los reguladores (hace referencia a SBS-LZ-4000/20-6, SBS-LZ-4000/20-12).
Antes de encender el equipo debe cerrar la tapa.
CAMBIO DEL ROTOR (MODELO: SBS-MZ-4000/6-1. 5)
Aoje el tornillo con la llave allen. Levante el rotor.
Fije el rotor rectangular con el tornillo. Compruebe que el rotor se ha apretado
sucientemente para evitar accidentes.
Nombre del producto CENTRIFUGA DE LABORATORIO
Modelo SBS-LZ-4000/20-6 SBS-LZ-4000/20-12 SBS-MZ-4000/6-1.5
Tensión nominal [V]/Frecuencia [Hz] 230~/50
Potencia nominal [W] 110 180 15
RPM. [r/min] 3200 3000 3500
Rango de Tiempo [min] 0-30 0-30 -
Temperatura ambiente [°C] 0-30 0-30 ≤10
Cantidad máxima de tubos 6 12 6 / 16
Capacidad de los tubos [ml] 20 20 0,5 - 1,5
Fuerza centrífuga relativa [g] 1200 1150 700
IV. ÁMBITO DE APLICACIÓN
Esta centrifuga ha sido diseñada para su uso en laboratorios industriales, escuelas y centros de formación.
!ADVERTENCIA! Esta máquina no puede ser utilizada para realizar análisis médicos.
El usuario es responsable de los daños derivados de un uso inadecuado del aparato.
V. ANTES DEL PRIMER USO
Cuando reciba el producto, cerciórese de que el embalaje no presenta desperfectos y ábralo solo si está en perfecto estado.
En caso de que el embalaje presente desperfectos, póngase en contacto el transportista y el vendedor en un plazo de 3 días
y documente lo mejor posible el alcance de los daños. ¡No dé la vuelta al paquete! Si necesita transportarlo, asegúrese de
que esté al derecho y se mantiene estable.
VI. RETIRADA DEL EMBALAJE
¡Recomendamos mantener el embalaje original (cartón, bridas de plástico y poliestireno) para poder devolver el aparato lo
mejor protegido posible, en caso de que fuera necesaria una reparación!
VII. MONTAJE DE LA MÁQUINA
UBICACIÓN DEL EQUIPO DEL EQUIPO
Instale el aparato sobre una supercie seca y estable, en posición vertical, para evitar que se deforme durante el
funcionamiento. Esta supercie debe de soportar el peso del aparato con el contenido en su interior. Coloque el equipo de
manera que el enchufe esté siempre accesible. Asegúrese de que el suministro eléctrico coincida con la información en la
placa técnica del producto. Antes del primer uso, limpie los componentes de la máquina.
III. DETALLES TÉCNICOS
34
VIII. COMO FUNCIONA EL EQUIPO – PRINCIPIO BÁSICO
1. Rotor
2. Tap a
3. Carcasa
Descripción del dispositivo
ESES
CÁLCULO DE LA FUERZA CENTRÍFUGA
RCF = 1.118 * 10-5 * R *(RPM)
RCF – Fuerza centrífuga [g]
R – Radio (distancia desde el eje) (cm)
RPM – Revoluciones por minuto
IX. TRANSPORTE Y ALMACENAJE
En caso de tener que transportar el equipo, asegure de protegerlo contra vibraciones y caídas. Nunca dé la vuelta al equipo.
Almacénelo en un ambiente bien ventilado, seco y sin gases corrosivos.
X. LIMPIEZA Y MANTENIMIENTO
• Antes de la limpieza desenchufe el equipo.
• Para su limpieza utilice siempre detergentes no corrosivos.
SBS-LZ-4000/20-12
ELECTRIC CENTRIFUGE
03000
1500
750 2250

REV. 26.06.2017 REV. 26.06.2017
36
• Después de cada limpieza, deje que las piezas se sequen completamente antes de volver a utilizarlo.
• Conserve el equipo en un lugar seco y ventilado, protegido de la humedad y radiación solar.
• Evite rociar la máquina con agua.
XI. COMPROBACIONES REGULARES A REALIZAR EN EL EQUIPO
Examine con regularidad los componentes del equipo para comprobar su estado de desgaste. Si hay algún componente
dañado, no utilice el equipo y diríjase inmediatamente al vendedor.
¿Qué hacer en caso de problemas?
Póngase en contacto con el vendedor y prepare la siguiente información:
• Número de factura o de serie (éste último lo encontrará en la placa de informaciones técnicas en el dispositivo)
• En caso de necesidad, tome una foto de la pieza averiada.
• Cuanto más detallada sea la información que nos aporte, más rápido y exacto podrá ser el diagnóstico de nuestro
servicio post-venta.
ATENCIÓN: Nunca abra el equipo sin consultar previamente a nuestro servicio post-venta. ¡Esto puede llevar a una
pérdida de la garantía!

Model





Manufacturer


NAMEPLATE TRANSLATIONS
DESIGN MADE IN GERMANY |expondo.de

Modèle





Fabriquant


DESIGN MADE IN GERMANY |expondo.de

Modell





Hersteller


DESIGN MADE IN GERMANY |expondo.de

Modello





Produore


DESIGN MADE IN GERMANY |expondo.de







Producent


DESIGN MADE IN GERMANY |expondo.de

Modelo





Fabricante


DESIGN MADE IN GERMANY |expondo.de







Výrobce


DESIGN MADE IN GERMANY |expondo.de
37
ES

REV. 26.06.2017 REV. 26.06.2017
NOTIZEN | NOTES
38
DE

EN
CE
FR


PL

IT


ES
              

CZ

39
