Steren DRON-020 User manual

1
V0.0 / 0816v

2
DRON-020
Antes de utilizar el producto, lea cuidadosamente este instructivo para evitar cualquier mal
funcionamiento.
La información presentada sirve únicamente como referencia sobre el producto. Debido a
actualizaciones pueden existir diferencias.
Consulte nuestra página www.steren.com para obtener la versión más reciente de este manual.
PRECAUCIONES Y RECOMENDACIONES GENERALES
Es esencial que el usuario siga las recomendaciones y advertencias de seguridad incluidas en este
manual. Steren no se hace responsable por daños materiales ni personales causados por el incumpli-
miento de las mismas o por mal uso del producto
• Este aparato NO debe ser utilizado por menores de 14 años.
• Los niños deben utilizar este equipo sólo bajo la supervisión de un adulto.
• No pierda de vista el dron para evitar que choque con personas, animales u objetos.
• No coloque los dedos en las hélices mientras estén en operación.
• Tenga cuidado con la manipulación de la batería, ya que puede estar caliente.
• No opere el dron en malas condiciones meteorológicas (lluvia, viento fuerte o tormenta eléctrica).
• Mantenga el dron alejado de cables de alta tensión, árboles, edicios u otras zonas peligrosas.
• Evite caídas fuertes, ya que el equipo podría dañarse.
• Este aparato NO está destinado a ser utilizado por personas con capacidades diferentes, a menos
que cuenten con la preparación y supervisión adecuadas.
• No intente abrir el equipo; podría dañarlo y se anulará la garantía
• Si la batería presenta calentamiento, deje que se enfríe a temperatura ambiente antes de utilizarla
nuevamente.
• Utilice solamente el cargador incluido.
• Asegúrese de que el conector para batería esté en la posición correcta antes de insertarlo en el
cargador o en el dron. Nunca trate de forzar las conexiones.
• No jale los cables de la batería; manipúlelos con sumo cuidado para evitar daños en las conexiones.
• Si la batería sufre algún daño, debe dejar de utilizarla inmediatamente.
• NO jale los cables de la cámara, ya que podría dañar las conexiones.
• Elija un área despejada, con suciente espacio para operar el dron.
• Deje al menos 1,5 metros de distancia entre usted y el dron en todo momento.
• Siempre apague el dron y desconecte la batería después de usarlo.
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que
este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe
aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

3
ENSAMBLE
Deslice y levante la tapa, e inserte la batería. Conecte los cables de la batería al conector del
dron.
Acomode los cables dentro del dron y cierre la
tapa.
Batería

4
Cámara
Coloque la cámara con el lente hacia el frente
del dron (luces LED rojas). Asegúrese de que los
cables no obstruyan el lente.
Inserte el conector en la entrada correspondiente.
Soportes
Instale los cuatro soportes.

5

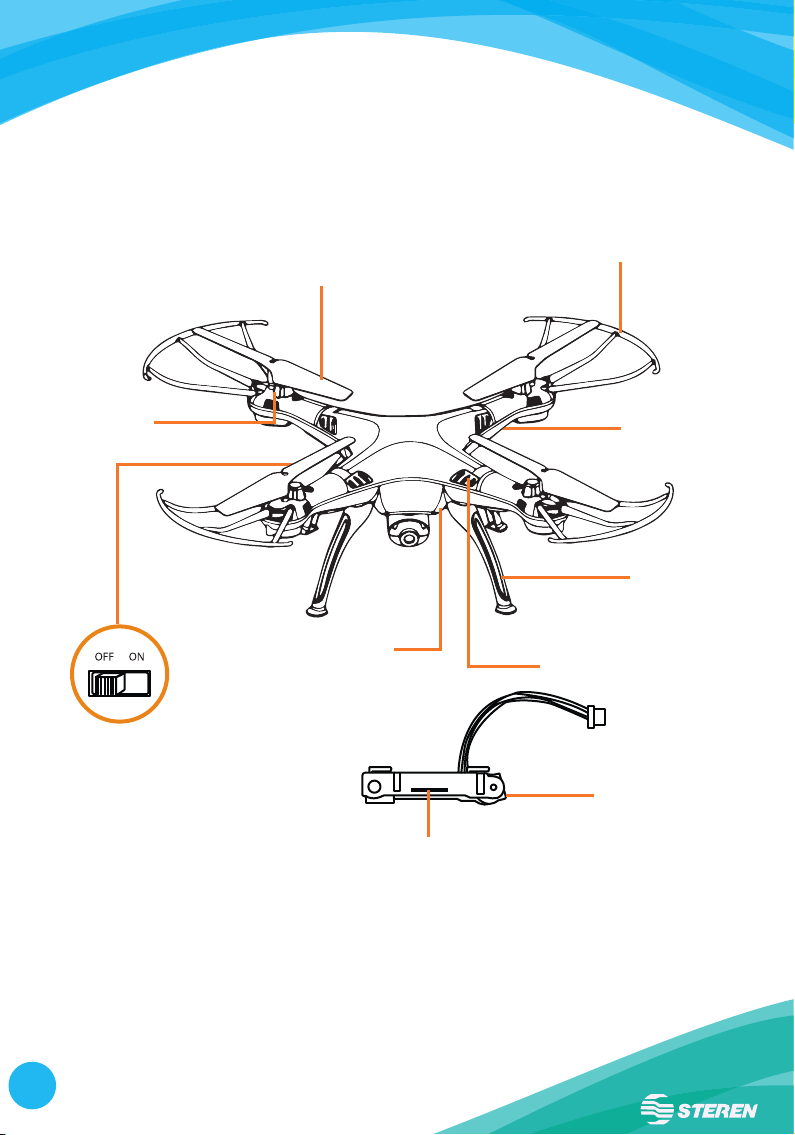

PARTES
Dron
Hélice
Barra de protección
Motor
Compartimento para batería
Luz LED de
funcionamiento
Cámara
Ranura para tarjeta micro SD
Soporte
Interruptor de
encendido/apagado
(parte inferior)
Luz LED (roja) indicadora de
frente o cabeza

6
Control remoto
Antena
Botón de salto
Palanca de dirección:
Adelante/Atrás/
Izquierda/Derecha
Calibración: Izquierda/
Derecha
Calibración: Atrás/adelante
Tomar fotografía / video
Encendido/Apagado
Modo headless
Ajuste de velocidad
Palanca de
Aceleración: Elevación/
Descenso
Rotación: Izquierda/
Derecha

7
Instalación de baterías en el control remoto
Inserte 4 baterías “AA”. Asegúrese de que las terminales (positivas y negativas) estén colocadas
correctamente.
Deslice el seguro para liberar o bloquear la cubierta.
Cargar la batería del dron
Inserte el conector de la batería al
cable de carga USB.
Abra el compartimiento y saque
los cables. NO extraiga la batería
para evitar daños en las
conexiones.
Inserte el cable de carga en la PC o un
adaptador de corriente (no incluido).
El tiempo de vuelo con la batería
completamente cargada es de 8 minutos
aproximadamente
Cargue la batería durante 45 minutos

8

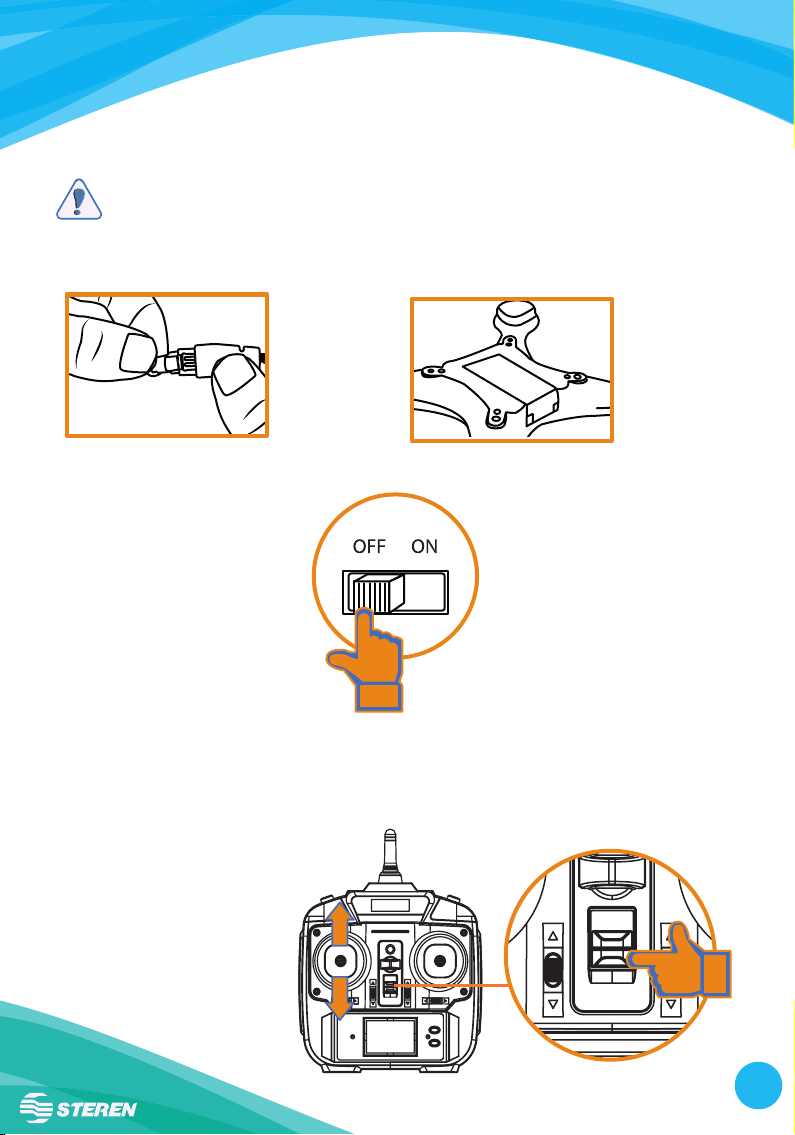

CÓMO ENCENDER EL DRON
Elija un lugar abierto para operar el dron
1. Inserte el conector de la batería como se muestra en la imagen. Acomode los cables dentro del
compartimento y cierre la tapa.
2. Deslice el interruptor para encender el dron. Las luces LED destellarán rápidamente
Antes de encender el control asegúrese de que la palanca izquierda esté en el centro.
Conecte los
cables
Vincular el dron con el control remoto
1. Encienda el control remoto.
2. Empuje la palanca hacia arriba
y hacia abajo. Las luces LED permanecerán
encendidas, y el dron
estará listo para utilizarse

9
ANTES DE EMPEZAR

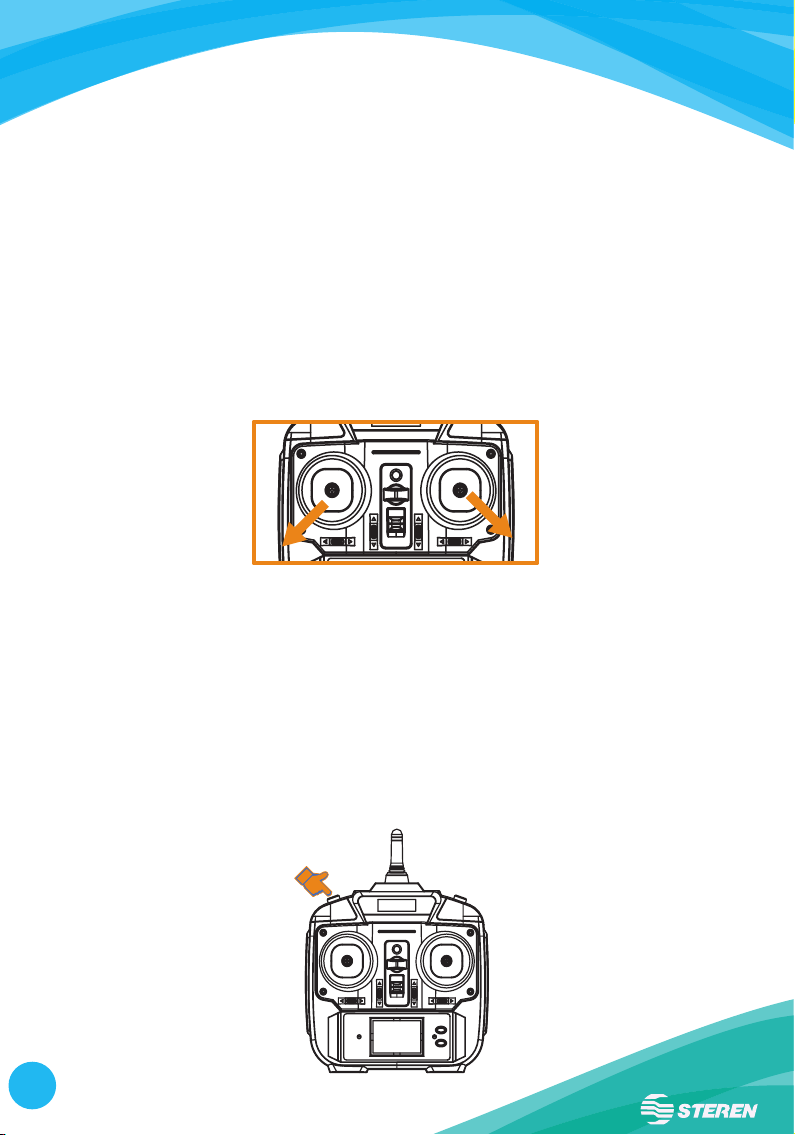

Reinicio
La primera vez que utilice el dron reinicie las funciones para que éste inicie el vuelo correctamente.
Posteriormente, puede realizar esta operación cada vez que requiera regresar el dron a la congura-
ción de fábrica. Todas las conguraciones hechas se borrarán
Empuje las dos palancas y manténgalas durante algunos segundos, como se muestra en la imagen.
Ajuste de velocidad
Presione el botón de Ajuste para aumentar o disminuir la velocidad de vuelo.
Velocidad baja (25%) . Escuchará 1 “beep”
Velocidad media (50%). Escuchará 2 “beeps”
Velocidad alta (100%). Escuchará 3 “beeps”

10
CALIBRACIÓN
La estabilidad del dron puede verse afectada por las condiciones del entorno en que sea utilizado. Si
nota que el dron tiene una inclinación inusual hacia una posición en particular, deslice los botones de
calibración correspondientes a la dirección contraria.
Ejemplo: Si el dron se inclina hacia adelante deslice el botón Calibración Atrás, como se muestra en
la imagen.
Si la inclinación es hacia... Deslice varias veces hasta corregir la
postura

11
OPERACIÓN Y CONTROL DE VUELO
Se recomienda practicar los movimientos del dron hasta lograr un vuelo controlado y estable.
Manipule lentamente las palancas para evitar caídas o choques
Elevación Rotación
Giro a la izquierda/giro a la derecha
Dirección
Atrás
Adelante
DerechaIzquierda
Ascenso
Descenso

12

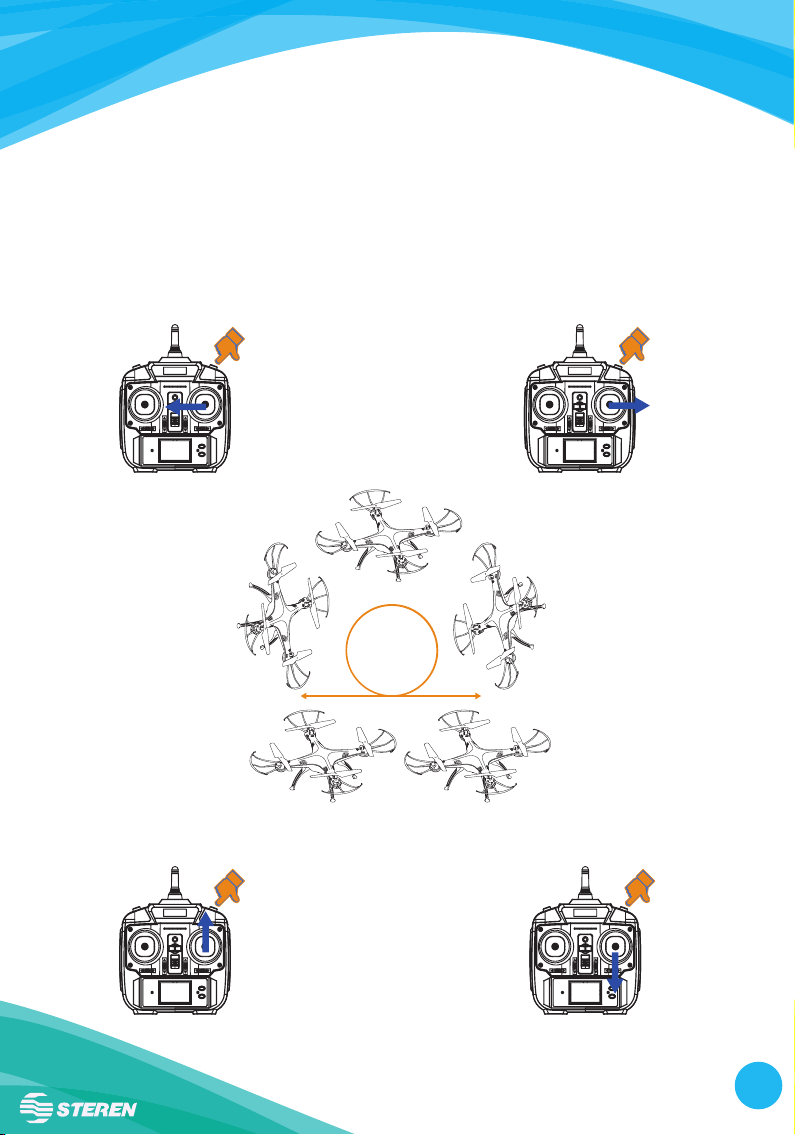

VOLTERETA AÉREA (360°)
Es mejor utilizar esta función durante el proceso de ascenso. Asegúrese de que el dron mantenga una
elevación de al menos 3 metros sobre el suelo.
Presione el botón de salto e inmediatamente mueva la palanca derecha en la dirección deseada.
Izquierda Derecha
Adelante Atrás

13

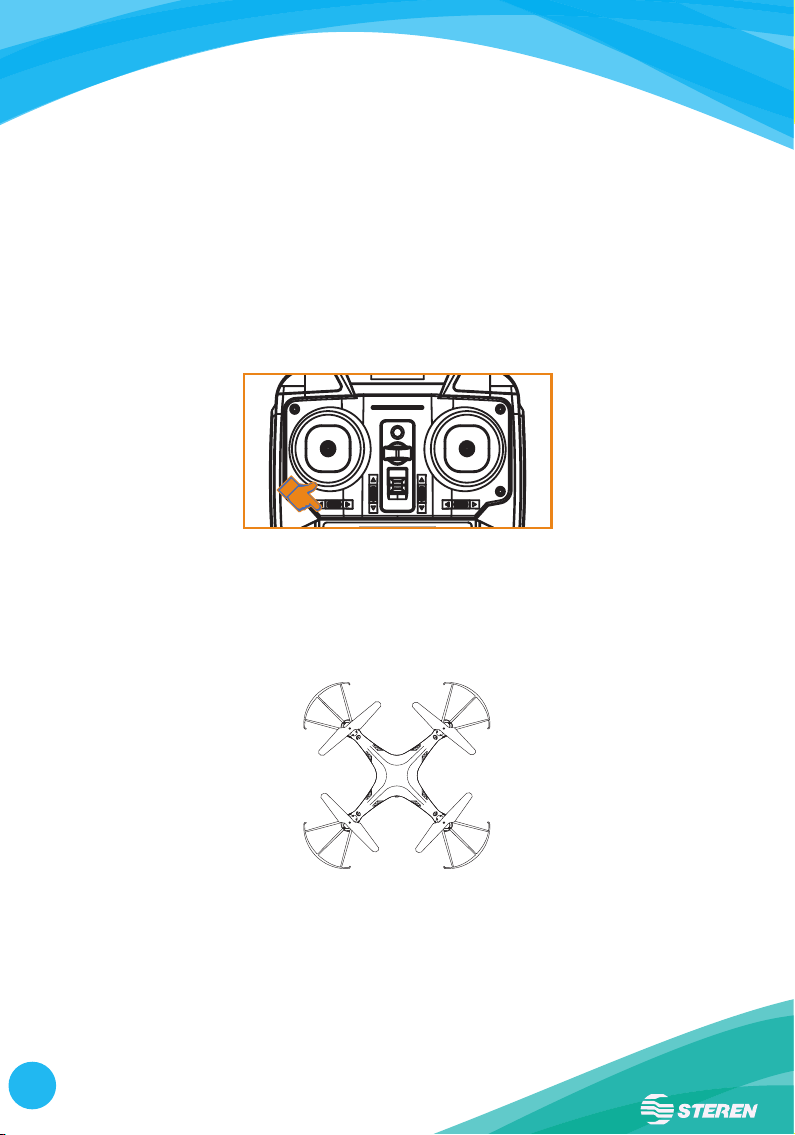

MODO HEADLESS
Esta función es útil para manipular el dron cuando se encuentra a distancias en las que es complicado
reconocer el frente. Al activar este modo, el dron reconoce la posición hacia donde usted se encuentre
mirando y la considera el frente. Deslice el botón de Modo headless hacia la izquierda para activar/
desactivar esta función.
Frente

14

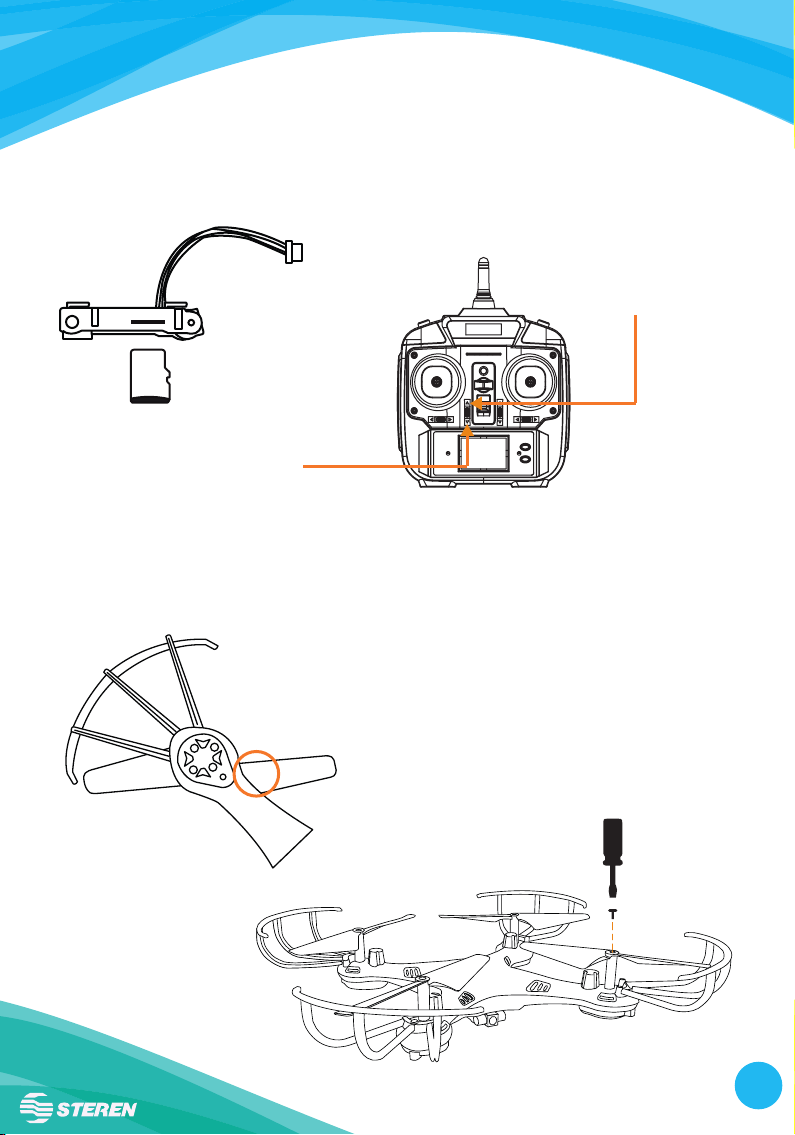

TOMAR FOTOGRAFÍAS Y VIDEO
Inserte una memoria micro SD en la ranura de la cámara para almacenar los archivos.
Deslice hacia arriba para
tomar una fotografía
Deslice hacia abajo para iniciar o
detener una grabación
Cómo reemplazar las hélices
A
Identique la letra impresa en la parte posterior de la hélice que desea reemplazar. Seleccione una
hélice con la misma letra.
Utilice el desarmador para retirar el tornillo.
Coloque la hélice y atorníllela.

15
ESPECIFICACIONES
Movimiento en 6 ejes
Cámara de video (0,3M 30fps) y foto (1,2M)
Giros de 360°
Tiempo de carga: 45 minutos aprox.
Tiempo de vuelo: hasta 8 minutos (según condiciones de vuelo)
Luces LED indicadoras de dirección
Hasta 35m de alcance
Alimentación Dron: 3,7 V - - -
Alimentación Control Remoto: 6 V (4 pilas tipo “AA”)
Frecuencia: 2,4GHz
Batería: 3,7 V - - - 300 mAh
Dimensiones (Drone): 260x260x60 mm
Cámara:
Resolución de video: 0,3M 30fps
Resolución de fotografías: 1,2 MP
Capacidad máxima de memoria: 32 GB
Las especicaciones pueden cambiar sin previo aviso

16
Producto: Drone con cámara
Modelo: DRON-020
Marca: Steren
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación, funcionamiento y tres meses en la batería a partir de la fecha de entre-
ga.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Elec-
trónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días,contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida
esta garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS
SIGUIENTES
CASOS:
1.- Cuando el producto ha sido utilizado en condi-
ciones distintas a las normales.
2.- Cuando el producto no ha sido operado de
acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado
por personal no autorizado por Electrónica Steren
S.A. de C.V. El consumidor podrá solicitar que
se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la pre-
sente garantía se extraviara, el consumidor puede
recurrir a su proveedor para que le expida otra
póliza, previa presentación de la nota de compra o
factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Domicilio
Producto
Marca
Modelo
Número de serie
Fecha de entrega
ELECTRÓNICA STEREN, S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 San Salvador Xochi-
manca, Del. Azcapotzalco, México, D.F. 02870,
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Autopista México- Qro. Km 26.5 S/N Nave 3-A Col. Lomas
de Boulevares ,Tlalnepantla de Baz, Estado de México,
México CP. 54020 RFC: SPE941215H43
CENTRO DE ATENCIÓN A
CLIENTES 01 800 500 9000

17
V0.0 / 0716v
V0.0 / 0816v

18

19
DRON-020
Before to use the product, please read carefully this manual to avoid any malfunction.
The info in this manual is shown as reference. Because to updates may exist differences. Consult our
website www.steren.com to obtain the most actual version of this manual.
CAUTIONS AND GENERAL RECOMMENDATIONS
Is very important that the user follow the recommendations and cautions. Steren is not responsible by
materials damages or personal injuries caused by ignoring the cautions or by wrong use.
• This device should NOT be used by kids under 14 years
• The kids must used this product under the adult supervision.
• Always have an eye on the drone, to avoid damages to people or pets.
• Don’t touch the propellers while working.
• Be careful with the manipulation of the battery may be hot.
• Don’t use the drone with bad weather (rain, strong wind or electric storm).
• Keep away from high tension cables, trees, buildings or others dangerous areas.
• Avoid strong drops, may cause damages.
• This device cannot be used by people with different abilities, unless they have preparation and
supervision.
• Don’t try open the device, may cause malfunction and the warranty will be avoid.
• If the battery is hot, leave it some minutes to dry before using again.
• Use the included charger only.
• Be sure that battery connector is in the right position before to insert it into the drone. Never force the
connections.
• Don’t pull the battery cables; manipulate carefully to avoid damages in the connections.
• If the battery is damaged, you must not use immediately.
• Don’t pull the camera cables; manipulate carefully to avoid damages in the connections.
• Choose an open area to operate the drone.
• Leave at less a distance of 1.5 m between you and the drone.
• Always turn off the drone and disconnect the battery.
The operation of this equipment is subject to the following two conditions: (1) it is possible that
this equipment or device may not cause harmful interference and (2) this equipment or device
must accept any interference, including interference that may cause undesired operation.

20

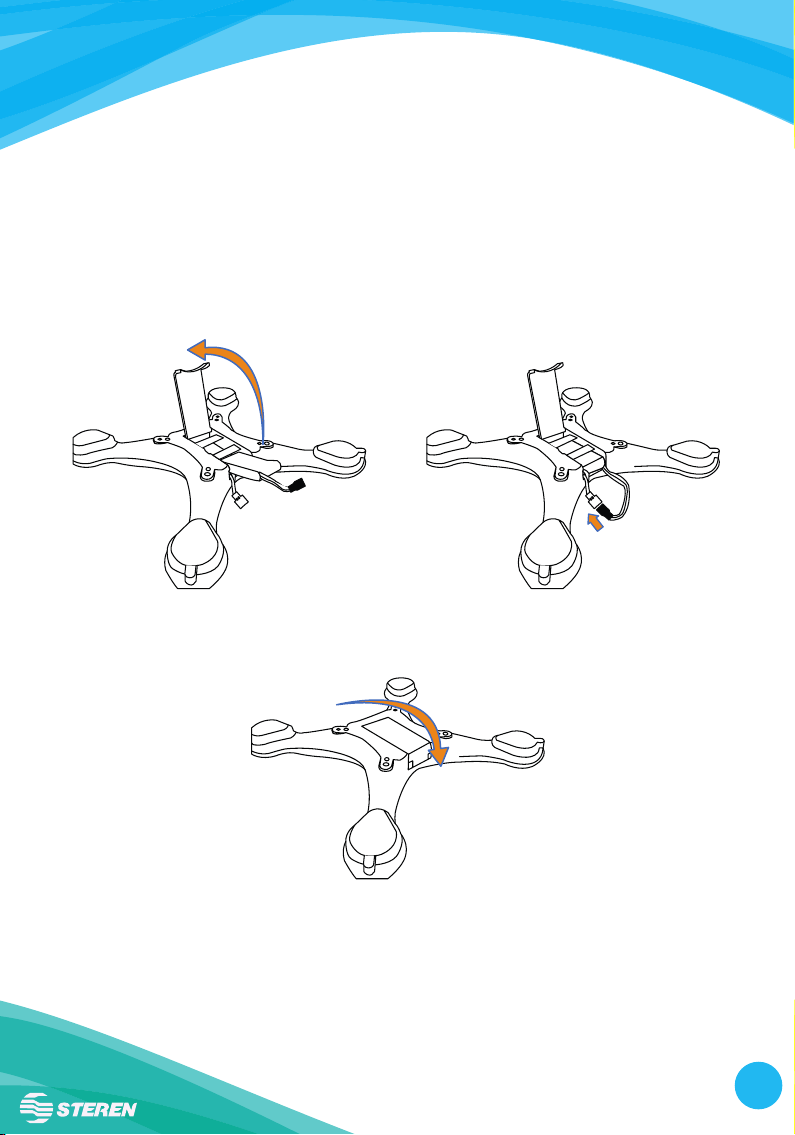

ASSEMBLE
Slide and lift the lid and insert the battery. Connect the battery cables to connect drone.
Adjust the cables inside of the drone and close
the lid.
Battery
