Steren BAF-0850 User manual

2
BAF-0850
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Bafle profesional de 8” con amplificador de 2000w.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
B
AFLE PR
O
FE
S
I
O
NAL DE
8
”
CON
AMPLIFI
C
AD
O
R DE 2
000
W
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar mal funcionamiento y anulación de la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías,
asegúrese de mandar una señal baja a través de la bobina de la bocina por 15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.
Utilizado de manera adecuada, su nuevo equipo le provee de una vida entera de diversión y
placer. Escuchar equipos de audio a un nivel muy alto puede ocasionar daños irreparables,
los cuales son detectados demasiado tarde. Es por eso, que Steren le recomienda no estar
expuesto a sonidos muy altos por un tiempo prolongado.
Nivel Ejemplo
30 Biblioteca tranquila, murmullos
40 Sala de estar, refrigerador, recámara
50 Tráfico ligero, conversación normal
60 Aire acondicionado a 6 metros, máquina de coser
70 Aspiradora, secadora de cabello, restaurante ruidoso
80 Tráfico promedio de ciudad, alarma de 60cm.
Esta lista de nivel de sonidos es para su protección:

4
C
ARA
C
TERÍ
S
TI
C
A
S
Nivel Ejemplo
90 Metro, motocicletas, tráfico pesado, podadora
100 Camión de la basura, motosierra, taladro neumático
120 Concierto de rock en frente de las bocinas
140 Disparo de arma, despegue de avión
180 Despegue de cohete
Los siguientes niveles de ruido pueden ser peligrosos bajo una exposición
constante:
- El bafle profesional de 2 vías con amplificador integrado de 2000 Watts
PMPO cuenta con una bocina de 20,3 cm con suspensión, tweeter y control
de volumen, ofrece un buen desempeño al reproducir toda clase de música.
- Está fabricado con gabinete de plástico y agarraderas para transportar.
- Cajón de 430 x 300 x 240 mm
- Con entrada para soporte metálico.

5
CO
NTR
O
LE
S

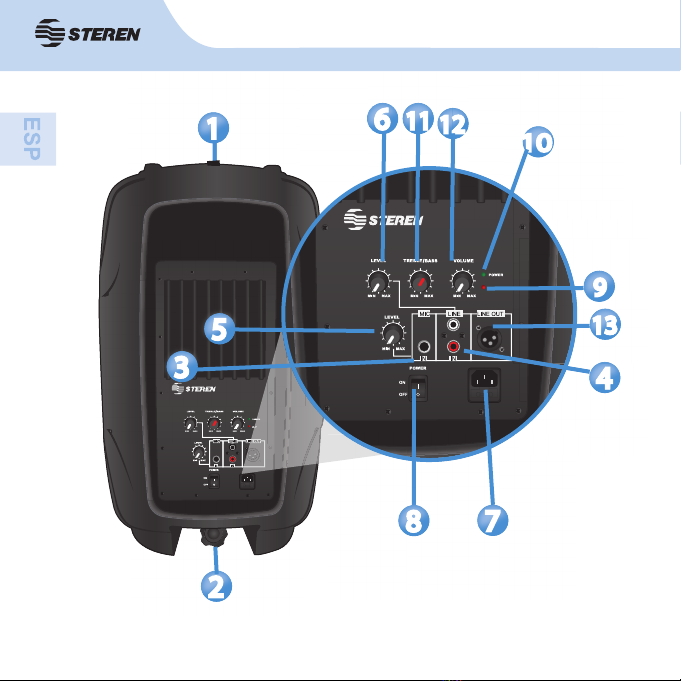

1. Manija: Permite transportar el equipo.
2. Entrada para soporte: Permite insertar y ajustar un tripié para bafle.
3. Entrada para micrófono de 6,3 mm: Permite conectar un micrófono con
conector de 6,3 mm.
4. Entrada de línea RCA: Permite conectar un reproductor de CD, ipod,
MP3, DVD, etc.
5. Volumen de micrófono: Aumenta o disminuye el nivel de volumen del
micrófono.
6. Volumen de línea: Controla el nivel de volumen.
7. Corriente: Permite conectar el cordón de alimentación suministrado.
8. Interruptor encendido / apagado.
9. Indicador de saturación: El LED se iluminará si hay sobrecarga. Cuando
se encienda, baje los niveles de volumen.
10. Indicador de encendido.
11. Agudos y graves: Aumenta o disminuye el nivel de tonos agudos y
graves del audio.
12. Volumen general.
13. Conector cannon de salida: Permite conectar un amplificador de poder
u otro bafle.
SECCIONES EN MAYÚSCULAS

6

7
Realice todas las conexiones con todos los interruptores en la posición de
apagado (OFF). Asegúrese de que el volumen esté en el nivel más bajo.
Posteriormente podrá ajustarlo.
1. Conecte el cable polarizado a la corriente eléctrica.
2. Conecte un micrófono a la entrada MIC IN mediante un conector de 6,3
mm.
3. Utilice los conectores RCA de entrada de línea para conectar un
reproductor de CD, MP3, DVD, etc.
4. Encienda todos los equipos. El LED verde se encenderá para indicar que
el bafle está encendido.
5. Ajuste los niveles de volumen de los dispositivos, así como el nivel de
línea del bafle y los tonos agudos y graves para ecualizar el sonido.
6. El LED rojo se activará en caso de detectar una sobrecarga y para
prevenir algún daño.
Los bafles han sido diseñados para colocarse en el piso, en una mesa o
instalarse en un tripié para bocinas; le recomendamos el tripié BAF-150.
- Evite colocar el equipo en las esquinas de un cuarto. Esto incrementa la
salida de frecuencias bajas y puede provocar que el sonido tenga distorsión.
-Evite colocar el bafle frente a paredes. Esto también incrementa las
frecuencias bajas, pero no tanto como colocarlo en una esquina. Sin
embargo, si necesita reforzar las frecuencias bajas, ésta es una buena
forma de hacerlo.
IN
S
TR
UCC
I
O
NE
S
CO
L
OC
A
C
I
ÓN

8
- No acerque el micrófono al bafle, podría ocasionar retroalimentación y dañar el
equipo.
- El conector tipo Canon marcado como LINE OUT puede utilizarse para conectar otro
amplificador o incluso otro bafle.
PR
O
BLEMA
S
Y
SO
L
UC
I
O
NE
S
CO
NEXI
ÓN
Problema Solución
No hay sonido Compruebe que los niveles del volumen esten en un
nivel adecuado.
Asegúrese de que los esquipos auxiliares están
correctamente conectados.
Pobre desempeño de
frecuencias graves
Revise la polaridad de las conexiones entre el bafle y los
equipos auxiliares.
El sonido es malo Compruebe que los niveles del volumen esten en un
nivel adecuado.
Revise donde colocó el equipo y consulte la sección de
Colocación.
Revise que las conexiones están correctas.
NEC
N
ON
/
OFF
N
NE NEC
N
ON
/
OFF
N

9
El diseño del producto y las especificaciones pueden cambiar sin
previo aviso.
ES
PE
C
IFI
C
A
C
I
O
NE
S
- Amplificador
Alimentación : 100 - 240 V~ 50/60 Hz 100 W
Micrófono: Desbalanceado
Entrada de línea: RCA (canal izquierdo y derecho)
Interruptor: Encendido / Apagado
- Woofer
Diámetro: 20,3 cm
Impedancia: 8 ohms
Diámetro de bobina: 38 mm
Imán: 581 g
Respuesta de frecuencia: 50 – 2000 Hz
Sensibilidad: 96 dB m/W
Canasta: Acero de bajo carbón
- Tweeter
Diámetro: 8 cm
Diámetro de bocina: 25 mm
Impedancia: 8 ohms
Sensibilidad: 103 dB m/W
Consumo nominal: 1,92 kWh/día
Consumo en espera: no aplica

10
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000
Producto: Bafle profesional de 8” con amplificador de 2000W
Modelo: BAF-0850
Marca: Steren

22
Thank You on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s Steren´s 8” powered speaker.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
BAF-0850
8
” P
O
WERED
S
PEAKE
R
The instructions of this manual are for reference about the product. There may
be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest version of the
instruction manual.

33
IMPORTANT
• Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are
under cover.
• Do not try to open the equipment, may cause malfunction and warranty repeal.
• In case you require a revision of the equipment, please go with an authorized dealer.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• Avoid exposure to extreme cold. If you must operate the loudspeakers in a cold environment,
warm up the voice coils slowly by sending a low-level signal through them for about 15
minutes.
• Clean only with a soft, dry cloth.
Used wisely, your new sound equipment will provide a lifetime of fun and enjoyment. Since
hearing damage from loud noise is often undetectable until it is too late. Steren recommend
you avoid prolonged exposure to excessive noise.
Level Example
30 Quiet library, soft whispers
40 Living room, refrigerator, bedroom away from traffic
50 Light traffic, normal conversation
60 Air conditioner at 20ft, sewing machine
70 Vacuum cleaner, hair dryer, noisy restaurant
80 Average city traffic, garbage disposals, alarm clock 2ft
This list of sound levels is included for your protection:

44
HI
G
HLI
G
HT
S
- The 2000 Watts professional speaker has an 8” woofer with suspension.
- It also has a tweeter, signal indicator, light and volume control mounted in
a plastic cabinet.
- Includes holders for an easy transportation.
- 16.9 x 11.8 x 9.4 in
- Can support metallic holder.
Level Example
90 Subway, motorcycle, truck traffic, lawn mower
100 Garbage truck, chainsaw, pneumatics drill
120 Rock band concert in front of speakers
140 Gunshot blast, jet plane
180 Rocket launching pad
The following noises can be dangerous under constant exposure:

55
CO
NTR
O
L
S

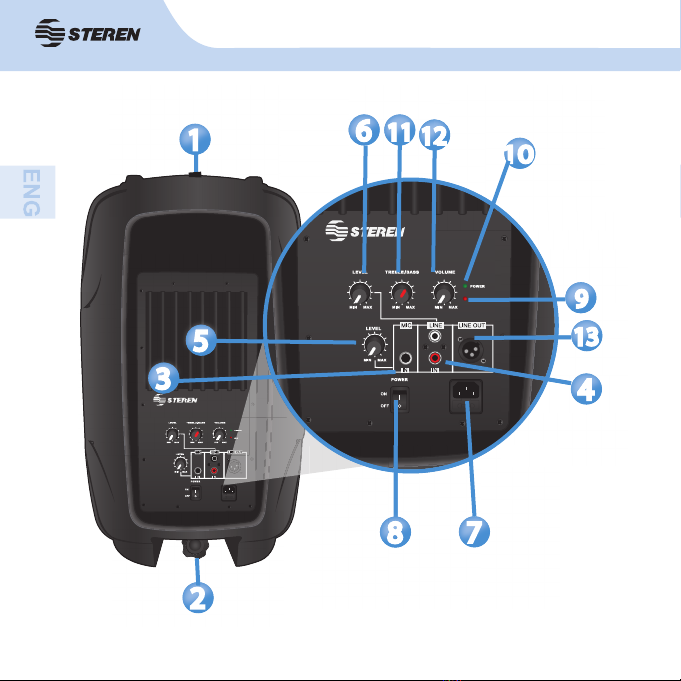

1. Handle: Allows you to carry the device.
2. Stand input: allows you to insert and tighten a tripod stand.
3. 6.3 Mm microphone input: allows you to connect a microphone with 6.3
mm plug.
4. RCA line input: allows you to connect a CD, ipod, MP3, DVD player
5. Microphone volume: increases or decreases the volume level of the
microphone.
6. Line volume: controls the line volume level.
7. AC power: Use it to connect the AC power cord
8. On / Off switch.
9. Saturation indicator: the LED will illuminate if there is overload. When it
turns on, lower volume levels.
10. Power indicator.
11. Treble and bass: increases or decreases the audio treble and bass tone
levels.
12. General volume.
13 Output cannon connector: allows you to connect a power amplifier or
another speaker box.

66

77
Make all connections with all the switches in the off position.
Make sure that the volume is at the lower level. You can adjust it later.
1. Connect the polarized cord to power source.
2. Connect a microphone to the MIC IN input via 6.3 mm plug.
3. Use the line input RCA jacks to connect a CD, MP3, DVD player
4. Turn on all devices. The Green LED will light to indicate when the speaker
is on.
5. Adjust the volume levels of the devices, as well as the speaker line level
and treble and bass tones to equalize the sound.
6. The red LED will be activated in case of detecting an overload and to
prevent any damage.
Speaker boxes are designed to be placed on the floor, in a table or mounted
on a speaker tripod; We recommend the BAF-150 tripod.
- Avoid placing the equipment in the corners of a room. This increases the
low frequency output and may cause sound distortion.
- Avoid placing the speaker against walls. This also increases the low
frequencies, but not as much as place it in a corner. However, if you need to
reinforce the low frequencies, this It is a good way to do it.
PLA
C
EMENT

88
- Do not place the microphone mear to the speaker, may cause echo and damege
on the equipment.
- You can use the Canon LINE OUT connector to plug other amplifier or another speaker.
T
R
OU
BLE
S
H
OO
TIN
G
CO
NNE
C
TI
ON
Trouble Soluction
No sound Check the volume level controls, and set a normal level.
Make sure all the connecting cables are securely
connected at both ends.
Poor bass performance Check the connections polarity between the loudspeaker
and auxiliary equipments.
Bad sound Check the volume level controls, and set a normal level.
Check the place where you put the equipment, the refers
to Placement section.
Make sure all the connecting cables are securely
connected at both ends.
NMC
N
ON
/
OFF
N
N TNMC
N
ON
/
OFF
N

99
Product design and specifications are subject to change, without notice.
S
PE
C
IFI
C
ATI
O
N
S
- Amplifier
Input: 100 - 240 V~ 50/60Hz 100W
Microphone: Non balanced
Input line: RCA (left and right channels)
Switch: On / Off
- Woofer
Diameter: 8”
Impedance: 8 ohm
Coil diameter: 1.5”
Magnet: 20 oz
Frequency response: 50 – 2000Hz
Sensitivity: 96 dB m/W
Low carbon steel basket
- Tweeter
Diameter: 3.3”
Coil diameter: 1”
Impedance: 8 ohm
Sensitivity: 103 dB m/W
Nominal consumption: 1.92 kWh/day
Stand-by power consumption: not applicable

1010
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship
and materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1. This warranty card with all the required information, invoice, product box or
package, and product, must be presented when warranty service is required.
2. If the product is in the warranty time, the company will repair it free of charge.
3. The repairing time will not exceed 30 natural days, from the day the claim was
received.
4. Steren sell parts, components, consumables and accessories to customer, as well
as warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky
batteries, failure to follow enclosed instructions, improper repair by unauthorized
personnel, improper safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase
ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
Product: 8” Powered speaker
Part number: BAF-0850
Brand: Steren
In case your product fails
or have questions, please
contact your nearest dealer.
If you are in Mexico, please
call to our Call Center.
01 800 500 9000
