Steren BAF-1550 User manual

2
BAFLE PROFESIONAL
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para instalar y operar su nuevo Bae
profesional Steren.
Por favor, revíselo completamente para estar seguro de cómo instalar
y operar apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:
www.steren.com
BAF-1550
La información que se muestra en este manual sirve únicamente como
referencia sobre el producto. Debido a actualizaciones pueden existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para obtener la versión
más reciente del instructivo.

3
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular de la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones frías, asegúrese de mandar
una señal baja a través de la bobina de la bocina por 15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.
IMPORTANTE
Su nuevo bafle profesional con amplificador de audio se alimenta de corriente alterna 110 V~ 60 Hz 450 W
y tiene una potencia de 3500 W máx.
• Control de volumen maestro e independiente para cada entrada y ajuste de agudos y graves.
• Entrada polarizada para la alimentación eléctrica.
• Tiene entrada balanceada y desbalanceada para dos micrófonos.
• Dos conectores para cada entrada de micrófono, uno hembra de 6,3 mm y otro tipo cannon.
• Dos entradas RCA y una cannon para auxiliar.
• Un conector hembra de 6,3 mm y otro tipo cannon, de línea de salida, que permite conectar otro bafle en cascada
para aumentar la potencia de su sistema sonoro de acuerdo a sus necesidades.
• Indicador luminoso de encendido y sobrecarga.
• Incluye cable de alimentación.
CARACTERÍSTICAS

4
CONTROLES
3
6
9
1
5
8
11
4
7
10
2
12
13
14
15
16
17
18
19
1. Entrada de micrófono 1: Permite conectar un micrófono con
conector de 6,3 mm.
2. Entrada balanceada para micrófono 1: Conector tipo cannon
para micrófono balanceado.
3. Control de micrófono 1: Ajusta el nivel de volumen del micrófono
1 (ya sea 6,3 mm o cannon).
4. Entrada de micrófono 2: Permite conectar un micrófono con
conector de 6,3 mm.
5. Entrada balanceada para micrófono 2: Conector tipo cannon
para micrófono balanceado.
6. Control de micrófono 2: Ajusta el nivel de volumen del micrófono
2 (ya sea 6,3mm o cannon).
7. Entrada de línea RCA: Permite conectar un equipo de audio
externo, CD, radio, ipod, DVD, etc.por medio de un cable RCA.
8. Entrada de línea cannon: Permite conectar una mezcladora
u otro bae por medio de un cable con conector cannon.
9. Control de salida de línea: Ajusta el nivel de salida de la línea de entrada.
10. Salida de señal: Permite conectar otro amplicador en cascada mediante un conector de 6,3mm.
11. Salida de señal: Permite conectar en cascada otro amplicador o bae -activo o amplicado- mediante un
conector tipo cannon.
12. Control de volumen: Ajusta el nivel de volumen.
13. Agudos: Ajusta el nivel de salida de tonos agudos.
14. Graves: Ajusta el nivel de salida de tonos graves.
15. Fusible.

5
Realice todas las conexiones con todos los interruptores en la posición de apagado (OFF). Asegúrese de que el
volumen esté en el nivel más bajo. Posteriormente podrá graduarlo.
1. Conecte el cable polarizado a la corriente eléctrica y a su vez al bae.
2. Conecte un micrófono a la entrada denominada MIC 1 ó MIC 2 mediante de un conector de 6,3 mm o tipo
cannon.
3. Utilice los conectores RCA para conectar un reproductor de CD, MP3, DVD, etc.
Para evitar daños en el equipo y para una óptima calidad del sonido es recomendable ajustar el volumen
de la fuente de audio amplicada (ipod, MP3, etc.) a un nivel de 50 a 70%.
4. Encienda todos los equipos, un LED verde se encenderá indicando que el bae está encendido.
5. Ajuste el volumen de las entradas MIC y LINE IN al nivel medio. Incremente poco a poco el control maestro
de volumen (ubicado al lado derecho del conector LINE OUT) y ajuste los controles de tonos agudos y graves
para ecualizar el sonido.
6. El LED indicador rojo se activará en caso de detectar una sobrecarga. Para evitar cualquier daño, reduzca
los niveles de volumen.
Los conectores 6,3mm y cannon marcados como LINE OUT se pueden utilizar para conectar otro amplicador
o incluso otro bae.
En la parte inferior de su bae se encuentra una cavidad donde puede acoplar un pedestal o tripié.
INSTRUCCIONES
FUNCIONES EXTRAS
16. Entrada para el cordón de alimentación suministrado.
17. Interruptor de encendido/apagado.
18. Indicador de sobrecarga: Se activa para prevenir algún daño.
19. Indicador de uso.

6
PROBLEMAS Y SOLUCIONES

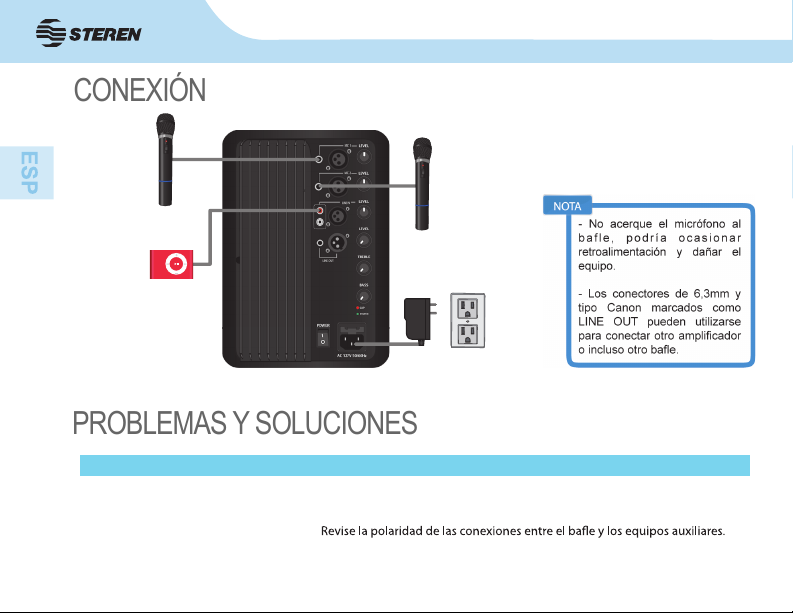

CONEXIÓN
MIC 1
MIC 2
IPOD
CONTACTO
PROBLEMA
No hay sonido
Pobre desempeño de frecuencias graves
El sonido es malo
SOLUCIÓN
Compruebe que los niveles de volumen estén en un nivel adecuado.
Asegúrese de que los equipos auxiliares están correctamente conectados.
Compruebe que los niveles de volumen estén en un nivel adecuado.
Revise que las conexiones están correctas.

7
ESPECIFICACIONES
El diseño del producto y las especicaciones pueden cambiar sin previo aviso.
Amplicador
alimentación: 127 V~ 60Hz 450 W
Potencia de salida: 3500 Wpmpo
Consumo nominal: 4,56 kWh/day
Consumo en espera: no aplica
Woofer
Impedancia: 4 Ω
Potencia: 350 W RMS
Respuesta de frecuencia: 43 Hz a 22 kHz
Diámetro: 380 mm (15”)
Diámetro de bobina: 63 mm (2.5”)
Imán: 1700 g (60 oz)
Tweeter
Impedancia: 8 Ω
Sensibilidad: 106 dB / m / W
Respuesta de frecuencia: 3 a 22 kHz
Potencia de salida: 80 W RMS
Diámetro: 380 mm (15”)
Diámetro: 63 mm (2,5”)
Imán: 1400 g (50 oz)
Dimensiones: 450 x 690 x 355 mm
Peso: 20 kg (56,7 oz)

8
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y
funcionamiento, a partir de la fecha de entrega. CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los
gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios
donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las
direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía
se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura
respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
Producto: Bae profesional con amplicador
Modelo: BAF-1550
Marca: Steren
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco,
México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San Salvador Xochimanca,
Del. Azcapotzalco, México, D.F. 02870, RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, Del. Cuauhtémoc,
México. D.F. RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener
alguna duda o pregunta por favor llame a
nuestro Centro de Atención a Clientes, en
donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

2
Thank You
on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary to install and
operate your new Steren´s Speaker box with amplier.
Please review this manual thoroughly to ensure proper installation and operation of this
product. For support, shopping, and everything new at Steren, visit our website:
www.steren.com
BAF-1550
SPEAKER BOX WITH AMPLIFIER
The instructions of this manual are for reference about the product. There may be differences
due to updates.
Please check our website (www.steren.com) to obtain the latest version of the instruction
manual.

3
IMPORTANT
• Avoid exposing the loudspeakers to moisture. If they are set up outdoors, be sure they are under cover.
• Do not try to open the equipment, may cause malfunction and warranty repeal.
• In case you require a revision of the equipment, please go with an authorized dealer.
• Do not use or store the equipment near wet places. May cause malfunction or shock hazard.
• Avoid exposure to extreme cold. If you must operate the loudspeakers in a cold environment, warm up the
voice coils slowly by sending a low-level signal through them for about 15 minutes.
• Clean only with a soft, dry cloth.
Your new speaker box with amplifi er is powered by AC: 100V~ 60Hz 450W, and it has a 3500W of maximum
power output.
• Independent master volume for each input, you can set treble and bass tones.
• Polarized input plug.
• Balanced and non-balanced microphone inputs.
• Two different connectors for each microphone input: 6.3mm female and cannon
• Two RCA and 1 cannon inputs as auxiliary.
• 6.3mm female connector and cannon connector for output line, allowing you to connect more than one
BAF-1550, offering a sound system in accord to your necessities.
• In-use and overload indicator
• Power cord included in the package
HIGHTLIGHTS

4
CONTROLS
3
6
9
1
5
8
11
4
7
10
2
12
13
14
15
16
17
18
19
1. Microphone 1 input: Allows you to connect a microphone with a
6.3mm connector.
2. Balanced microphone 1 input: Connector for a balanced microphone.
3. Microphone control: Use this control to set the volume level of the
microphone 1 (6.3mm or balanced).
4. Microphone 2 input: Allows you to connect a microphone with a
6.3mm connector.
5. Balanced microphone 2 input: Connector for a balanced microphone.
6. Microphone control: Use this control to set the volume level of the
microphone 2 (6.3mm or balanced).
7. RCA Line-in: Allows you to connect an external audio device CD, radio,
DVD, etc. (using a RCA cables).
8. Cannon Line-in: Allows you to connect an external audio device
mixer (using a cannon cables).
9. Control: Use this control to set the volume level of the Line-in signal.
10. Signal output: Use this jack to connect other amplier or even a Speaker box amplied in cascade, using
a 6.3mm connector.
11. Signal output: Use this jack to connect other amplier in cascade, using a cannon connector.
12. Volume control: Set the volume level.
13. Treble: Use it to set the treble level.
14. Bass: Use it to set the bass level.
15. Fuse.

5
Make all initial connections with the power switches OFF on all equipments. Make sure volume level are all the
way down, you can adjust it later.
1. Connect the power cable to the electric outlet and connect the other end of the power cable to the speaker.
2. Connect a microphone to the input jack labeled MIC IN through the 6.3 mm plug or cannon plug.
3. Use the RCA line in input jacks in order to connect a CD, MP3, DVD, or other type of audio device.
4. Power all the devices on. A green LED indicator light will illuminate indicating that the speaker is powered on.
To avoid damages in the BAF-1550 and to obtain a good sound quality you should adjust the volume of your
amplied audio source (ipod, MP3, etc.) between 50% to 70% level.
5. Adjust the volume levels of the connected devices (CD, MP3, etc.) as well as the line in level on the speaker.
Also adjust the bass and treble levels in order to equalize the sound.
6. The red LED indicator light will illuminate if an overcharge is detected. This occurs in order to protect your
speaker. The volume levels should be reduced in order to prevent serious damage to the speaker.
6.3mm and cannon connectors marked as LINE OUT can support an amplier or even another a speaker box
amplied.
At the bottom of the speaker there is a hole to place a stand.
INSTRUCTIONS
EXTRA FUNCTIONS
16. AC power: Use it to connect the AC power cord.
17. On / Off power switch: Press to power on / off the speaker box.
18. Overload indicator.
19. Power indicator.

6
TROUBLESHOOTING
CONNECTION
MIC 1
MIC 2
IPOD
OUTLET
TROUBLE
No sound
Poor bass performance
Bad sound
SOLUTION
Check the volume level controls, and set a normal level.
Make sure all the connecting cables are securely connected at both ends.
Check the connections polarity between the loudspeaker and
auxiliary equipments.
Check the volume level controls, and set a normal level.
Make sure all the connecting cables are securely connected at both ends.

7
SPECIFICATIONS
Product design and specications are subject to change, without notice.
Amplier
Input: 127 V~ 60Hz 450 W
Power output: 3500 Wpmpo
Nominal consumption: 4.56 kWh/day
Stand-by power consumption: not applicable
Woofer
Impedance: 4 Ω
Power: 350 W RMS
Frequency response: 43 Hz @ 22 kHz
Diameter: 380 mm (15”)
Coil diameter: 63 mm (2.5”)
Magnet: 1700 g (60 oz)
Tweeter
Impedance: 8 Ω
Sensitivity: 106 dB / m / W
Frequency response: 3 @ 22 kHz
Output Power: 80 W RMS
Diameter: 380 mm (15”)
Coil diameter: 63 mm (2.5”)
Magnet: 1400 g (50 oz)
Size: 450 x 690 x 355 mm
Weight: 20 kg (56.7 oz)

8
WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice, product box or package, and
product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper safe
keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: Speaker box with amplier
Part number: BAF-1550
Brand: Steren
In case your product fails or have questions, please contact your nearest dealer. If you are
in Mexico, please give a call to our Call Center.
01 800 500 9000

9
