Steren BAF-515 User manual

2
BAF-515
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Sistema portátil de audio con SD.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
SISTEMA PORTÁTIL DE AUDIO
CON SD
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.

3
IMPORTANTE
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la
garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras
de agua.
• No exponga el equipo a frío extremo. Si debe utilizar el equipo en condiciones
frías, asegúrese de mandar una señal baja a través de la bobina de la bocina por
15 minutos.
• Siempre utilice un paño suave y seco para limpiar el equipo.

4
1. CARACTERÍSTICAS
El sistema portátil de publidifusión con sonido estéreo integra 2
compartimentos desprendibles en cada bocina, uno para guardar accesorios y
otro para el amplicador con mezcladora y reproductor MP3.
Gracias a su tamaño y módulos independientes es ligero y fácil de transportar,
además tiene la potencia suciente para ambientar en cualquier lugar.
La consola incorpora 8 canales de audio (4 monoaurales y 2 estéreo),
procesador digital de efectos, reproductor con entrada para memorias tipo SD y
salida Phantom, que permite conectar micrófonos de condensador.
• 8 canales
• Salida Phantom
• Sonido estéreo
• Reproductor MP3
Contenido:
• 2 baes pasivos de dos vías
• 2 cables de conexión para bae
• 1 cable de alimentación
• 1 consola con reproductor MP3
• 2 bases de piso
• 1 micrófono alámbrico

5

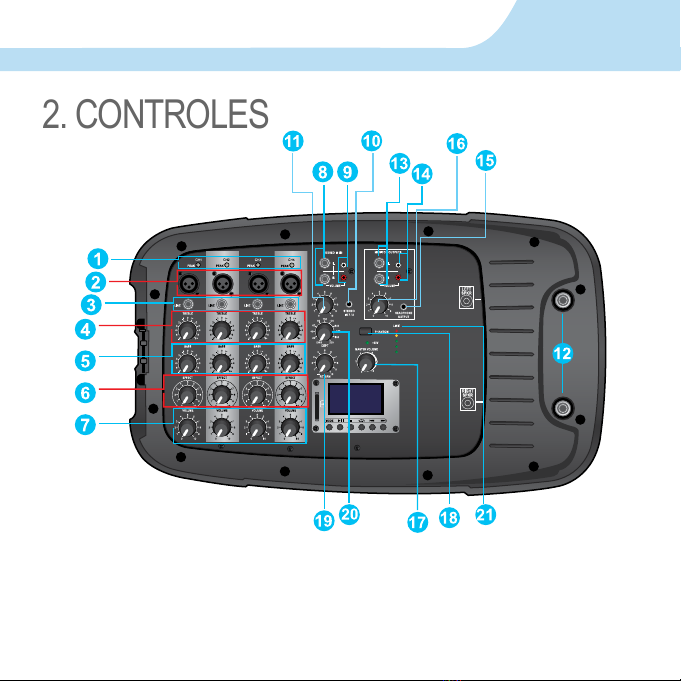

2. CONTROLES
- Entradas monoaurales: 4 canales para conectar micrófonos o instrumentos
musicales.
Cada uno tiene LED indicador, selector de entrada, control de frecuencias altas
y bajas, efecto y volumen.

6
1. PEAK: Indica si el canal está activo (verde) o sobrecargado (rojo).
2. Entradas para micrófono cannon. .
3. Entradas para micrófono 6,3 mm.
4. TREBLE: Control de frecuencias altas.
5. BASS: Control de frecuencias bajas.
6. EFFECT: Control de efecto.
7. VOLUME: Control de volumen del canal.
- Entradas estéreo: para conectar equipos portátiles de audio, reproductores de
CD, MP3 o instrumentos musicales.
8. 6,3 mm (derecha e izquierda).
9. RCA (derecha e izquierda).
10. Conector 3,5 mm.
11. Control de volumen de las entradas estéreo.

7
Salidas estéreo
12. Conectores 6,3 mm exclusivos para los altavoces incluidos. (Nunca conecte
cualquier otro equipo).
13. Conectores 6,3 mm para equipos auxiliares (grabadora, otro bae, etc.).
14. RCA para equipos auxiliares (grabadora, otro bae, etc.).
15. Conector 3,5 mm para audífonos.
16. Control de volumen de las salidas auxiliares.
17. MASTER VOLUME: Control maestro de volumen.
18. PHANTOM: Alimentación adicional para micrófonos con condensador.
19. RETURN: Ajusta el nivel de efecto que se aplicará a todos los canales que
tengan el efecto activado
20. DEPT: efecto de profundidad.
21. LIMIT: Indicador de saturación, los LED se iluminarán si hay sobrecarga.
Cuando encienda el LED amarillo , baje los niveles de volumen.
La consola incluye un fusible para protegerlo contra los picos de
voltaje y cortocircuitos. En caso de que se funda, retire con un desarmador el
compartimento (ubicado en la entrada para el cable de corriente) y sustitúyalo
por uno similar. En el compartimento hay un fusible de repuesto.

8
1. Reproducir / Pausa. Realiza una búsqueda y
programación de estaciones de radio FM
2. Ecualizador
3. Volumen + / –
4. PREV (Regresar) Volumen –: Presione para
regresar a la canción / estación FM programada.
Durantelareproduccióndearchivosdeaudiomantenga
presionado este botón para un retroceso.
5. NEXT (Adelantar) / Volumen +: Presione una
vez para avanzar a la siguiente canción / estación
FM programada. Durante la reproducción de archivos
de audio mantenga presionado este botón para un
retroceso rápido.
6. Botones numéricos: use estos botones
seguido de Pick song o Enter para seleccionar
una pista en especíco.
7. Pick song: Permite seleccionar la
pista que desee escuchar de manera directa. Si
desea escuchar la pista No. 11, primero pulse el
número y a continuación este botón.
8. ENTER: tiene la misma función que el botón
Pick song.
9. MODE: selecciona un modo de operación: SD,
USB, radio FM y AUX (para equipos conectados
en LINE INPUT).

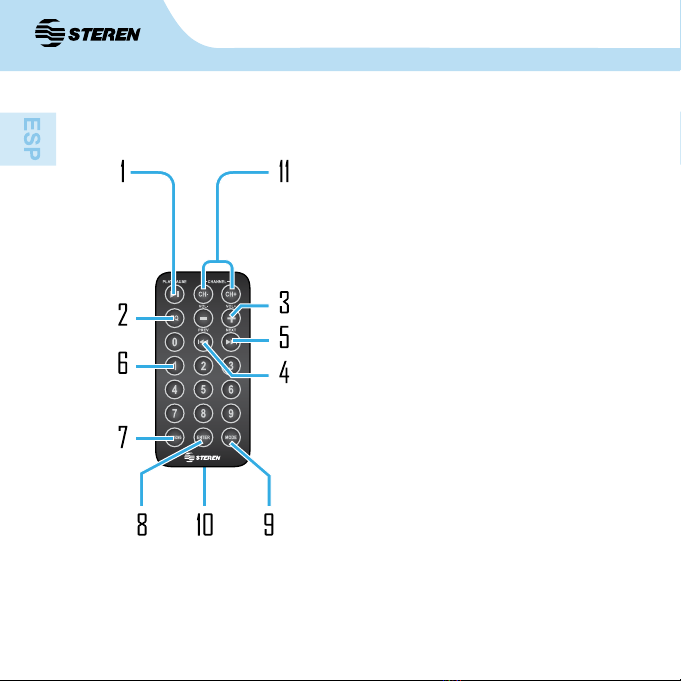

Control remoto
10. Compartimento de batería: permite insertar una pila tipo botón CR2025.
11. CH+ /-: útil para seleccionar carpetas almacenadas en los dispositivos USB / SD.
Además selecciona manualmente una frecuencia de radio FM.

9

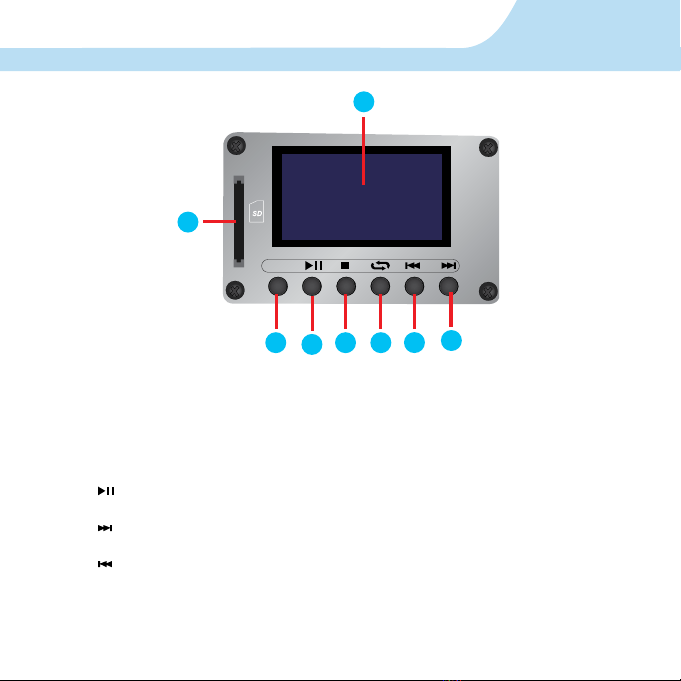

1. Pantalla LCD
2. Ranura para tarjeta SD
3. [ ]: Comienza / Pausa la reproducción de archivos MP3.
4. [ ]: Presione una vez para avanzar a la siguiente pista.
5. [ ]: Presione una vez para regresar a la pista anterior.
Reproductor MP3
1
MODE
2
34
5
8 67

10
3. MODO DE USO
Realice las conexiones con todos los
interruptores en la posición OFF.
Asegúrese también de que los controles
de volumen y frecuencias altas y bajas
estén al mínimo. Después de conectar todos
los equipos y encender la consola podrá
ajustarlos a sus necesidades.

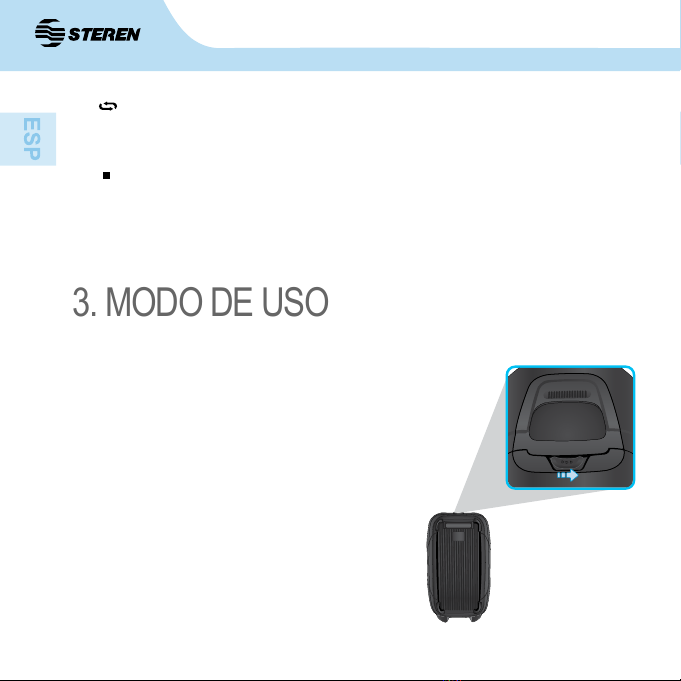

1. Retire la consola y el compartimento para
cables de la parte trasera de los altavoces:
deslice el botón de la parte superior en el
sentido de las echas y levante el módulo.
6. [ ]: reproducción aleatoria.
7. MODE: selecciona los archivos guardados en la memoria SD.
8. [ ]: Presione una vez para detener la reproducción.

11
2. Coloque los altavoces en cualquier supercie plana o insértelos en un tripié
especial para altavoces.
3. Conecte el cable de corriente a la consola y a un tomacorriente.
4. Conecte los altavoces a la
consola mediante los cables
con conectores de 6,3 mm
(incluidos).
Compruebe que cada uno quede
del lado correspondiente: Right,
derecha; Left, izquierda.

12
5. Presione el interruptor de encendido/apagado de la consola.

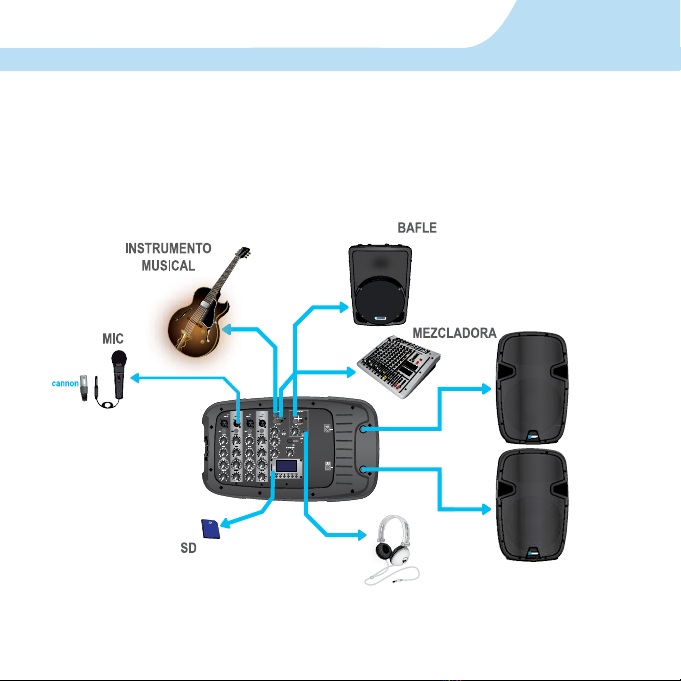

6. Conecte un micrófono o instrumento musical en cualquiera de las entradas
monoaurales, empezando por la 1.
Si utiliza un micrófono con condensador presione PHANTOM para que
funcione adecuadamente.
Si conecta un instrumento musical o reproductor de audio en las entradas
estéreo, ajuste el nivel de volumen con la perilla correspondiente.
Si conecta una memoria SD con archivos MP3, controle la reproducción con
los controles correspondientes del reproductor.

13
7. Cuando termine de usar el sistema de publidifusión ponga todos los controles
al mínimo, apague la consola y desconecte los cables. Coloque de nuevo los
módulos traseros en los altavoces: inserte las pestañas inferiores y empuje con
fuerza la parte superior.

14
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
Alimentación: 100-240 V ~ 50/60 Hz 200 W máx.
Respuesta en frecuencia: 50 Hz – 20 kHz < 1dB
Salida Phantom: 30 V
Distorsión: <0,1% THD
Relación S/N: < -110 dB
Consumo: 4,5 kWh/día
Consumo en espera: No aplica
Altavoces
Woofer: 25 cm (10”)
Tweeter: 25 mm (1”)
Impedancia: 8 ohms
Potencia: 2 x 100W
Respuesta en frecuencia: 50 Hz – 20 kHz + 3 dB @ 1W
Control remoto
Alimentación: 3 V- - - CR2025
5. ESPECIFICACIONES

15
Producto: Sistema portátil de audio con SD
Modelo: BAF-515
Marca: Steren
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra
cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en
Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin
ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del
producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta
garantía es en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A.
de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió
el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le
expida otra póliza, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor __________________________
Domicilio ______________________________________
Producto ______________________________________
Marca ________________________________________
Modelo _______________________________________
Número de serie ________________________________
Fecha de entrega ________________________________
ELECTRÓNICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F.
RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo Maximino Martínez No. 3408 Int. 2, 3 y 4, San
Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRÓNICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F.
RFC: ESC9610259N4
ELECTRÓNICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal.
RFC: ESG810511HT6
ELECTRÓNICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC:
ESM830202MF8
ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N.
RFC: EST980909NU5
En caso de que su producto presente alguna
falla, acuda al centro de distribución más
cercano a su domicilio y en caso de tener alguna
duda o pregunta por favor llame a nuestro Centro
de Atención a Clientes, en donde con gusto le
atenderemos en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000

22
BAF-515
Thank you on purchasing your new Steren product.
This manual includes all the feature operations and troubleshooting necessary
to install and operate your new Steren´s SD PA audio system.
Please review this manual thoroughly to ensure proper
installation and operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
SD PA AUDIO SYSTEM
The instructions of this manual are for reference about the product.
There may be differences due to updates.
Please check our web site (www.steren.com) to obtain the latest ver-
sion of the instruction manual.

33
IMPORTANT
• If you use the device outdoors, be sure that it is properly covered.
• Do not attempt to open the device, it may cause a malfunction and void the warranty.
• Consult your authorized Steren dealer when there’s a required revision.
• Do not use or store this equipment in wet or damp places.
• Do not expose the equipment to extreme cold. If you must use the device in cold
conditions, be sure to send a low signal through the coil of the speaker for 15 minutes.
• Always use a soft, dry cloth to clean the computer.

44
1. HIGHLIGHTS
The portable PA system has two detachable compartments, one for cable storing
and other with an MP3 player.
It is very lightweight and easy for handling. The console has 8 audio channels
(four mono and two stereo channels), SD card slot and Phantom output, to
connect condenser microphones.
• 8 channels
• Phantom output
• Stereo sound
• MP3 player
Content:
• 2 passive speaker box (two-way)
• 2 connection cables
• 1 power cable
• 1 console with MP3 player
• 2 oor stands
• 1 corded microphone

55
2. CONTROLS
- Mono inputs: 4 channels for connecting musical instruments or microphones.
Each has LED, input selector, high and low frequencies knobs, effect and volume
control.
