STERNO HOME GL39017 User manual

READ, FOLLOW AND SAVE THESE INSTRUCTIONS LIRE, SUIVRE ET CONSERVER CES INSTRUCTIONS
FOR LANDSCAPE LIGHTING SYSTEMS ONLY. OUTDOOR USE ONLY.
THE DEVICE IS ACCEPTED AS A COMPONENT OF A LANDSCAPE
LIGHTING SYSTEM WHERE THE SUITABILITY OF THE COMBINATION
SHALL BE DETERMINED BY CSA OR LOCAL INSPECTION
AUTHORITIES HAVING JURISDICTION.
POUR SYSTÈMES D’ÉCLAIRAGE PAYSAGER SEULEMENT. POUR
UTILISATION EXTÉRIEURE SEULEMENT.
CET APPAREIL EST ACCEPTÉ EN TANT QUE COMPOSANTE D’UN
SYSTÈME D’ÉCLAIRAGE D’EXTÉRIEUR OÙ LA FIABILITÉ DE LA
COMBINAISON DEVRAIT ÊTRE DÉTERMINÉE PAR LA CSA OU TOUT
ORGANISME LOCAL COMPÉTENT.
5021-GL39017-BIL_103019
Low Voltage
Path Light
Lumière de Sentier
Basse tension
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
• To reduce the risk of FIRE OR INJURY TO PERSONS turn off, unplug
transformer and allow lamp to cool before replacing it. Lamp gets HOT
quickly.
• Keep the lamp away from materials that may burn.
• WARNING - Risk of Electric Shock. Install all luminaires 10 feet (3.05 m)
or more from a pool, spa or fountain.
• Install in accordance with all local codes and ordinances.
Only for use with low voltage power units with a maximum output rating
of 15V, 300W per secondary.
Pathlight ETL listed under model #U000-1980
INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES
OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
.
• Afin de réduire les risques de BRÛLURES OU DE BLESSURES, fermer
“OFF” et débrancher le transformateur. Laisser la lampe se refroidir car
elle devient chaude rapidement.
• Garder la lampe éloignée des sources inflammables.
• ATTENTION - Risque de Chocs Électriques. Installer tous les luminaires
à 3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine d’eau.
• Faire l’installation de ce module en conformité avec les codes et les
règlements en vigueur dans votre région.
Votre système d’éclairage à bas voltage doit être utilisé avec un bloc
d’alimentation contenant un amplificateur de 15V maximum et de 300W
par unité secondaire.
Luminaire listé ETL sous le modèle #U000-1980
MODEL / MODÈLE # GL39017
CATALOG / CATALOGUE # U000-1980
DEAR CUSTOMER,
Congratulations on your purchase of a STERNO HOMETM lighting product. Our products will help to enhance the beauty of your home
and provide many years of enjoyment. STERNO HOMETM offers a wide selection of lighting products of the highest professional quality.
Ask your dealer about the many other STERNO HOMETM products that will help to create your own paradise.
To ensure the maximum performance of your garden light, please read and save these instructions.
Replacement parts may be ordered by using the fixture model number and the part’s name.
CHÈRE CLIENTE, CHER CLIENT,
Nous vous félicitons pour votre achat d’un luminaire STERNO HOME
TM
. Nos produits vous aideront à embellir votre demeure et vous
procureront de nombreuses années de plaisir. STERNO HOME
TM
offre une grande variété de luminaires de la plus haute qualité
professionnelle. Votre dépositaire de produits STERNO HOME
TM
pourra vous conseiller sur nos nombreux autres produits et vous aider à
créer votre propre paradis.
Afin d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.
Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.

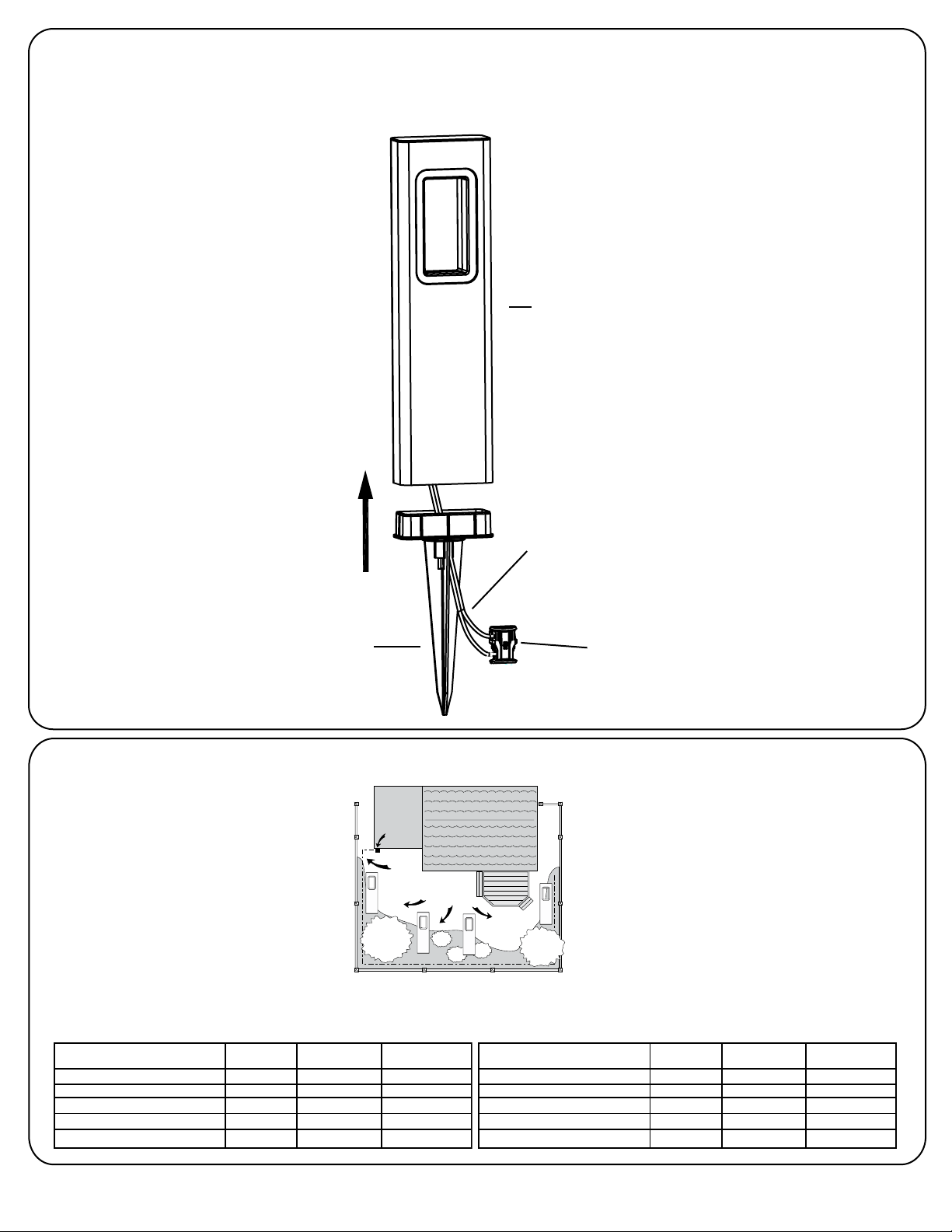

1. Assembly of the Light Fixture
1. Assemblage du luminaire
1.1 Retirer soigneusement le luminaire de son emballage protecteur.
1.2 Insérer le piquet dans le poteau.
1.1 Carefully remove the fixture from its protective packaging.
1.2 Insert the spike into the post.
Post
Poteau
Spike
Piquet
Wire
Cable
2. Run the Landscape Wire (Not Included) 2. Faire passer le câble pour jardin (non compris)
The landscape wire should run from the power pack
to each light without being cut. Do not run the
landscape wire within 10 feet (3m) of a pool, spa or
fountain. If the landscape wire is too long, cut it
with a cable cutter.
The landscape wire should be protected by routing it
close to proximity of the light fixture or next to a
building, deck or fence. Use cable suitable for low
voltage landscape lighting.
See chart below for recommended cable gauges.
*Suitable cable should be sized in accordance to the table, should be Type SPT-2W.
If you cannot find this cable at your local hardware or home improvement store then
please call customer service at 1-888-867-6095 or e-mail at
[email protected] to order the cable needed.
Power Pack
Bloc d’alimentation
Cable
Câble
Fixtures
Lanternes
* llustration of xtures is for example only.
* Illustration des luminaires à titre d’exemple seulement.
Le câble pour jardin doit paaasser du bloc d’alimentation à
chaque luminaire sans être coupé. Ne pas faire passer
le câble à moins de 3 mètres (10pi) d’une piscine, d’un
spa ou d’une fontaine. Si le câble pour jardin est trop long,
couper-le avec une pince coupe-câble.
Il faut protéger le câble pour jardin en le faisant passer
près du luminaire ou de l’édifice, de la terrasse ou de la
clôture.
Veuillez vous référer à la charte ci-dessous pour les
grosseurs de câble appropriées.
Le choix de la grosseur du câble doit être fait selon le tableau ci-joint et doit être
de type SPT-2W. Si vous ne trouvez pas ce câble à votre magasin ou quincaillerie de
quartier, alors contactez le service à la clientèle au 1-888-867-6095 ou
par courriel au [email protected]
Combined wattage of all fixtures on line (in
Watts) Wire Gage (0-75')Wire Gage (75'-150')Wire Gage (150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12 Not recommended
240-300 12 Not recommended Not recommended
Calibre del cable
(75'-150')
Calibre del cable
(0-75')
Calibre del cable
(150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12
240-300 12
Voltaje combinado de todas las lámparas
(en vatios)
No recomendado No recomendado
No recomendado
Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')
0-60 18 16 14
60-120 16 14 12
120-180 14 12 12
180-240 12 12
240-300 12
Wattage total de tout les luminaires sur la
ligne (en watts)
Pas recommandéPas recommandé
Pas recommandé
Connector
Connecteur

3. Choosing Lighting Fixture Location 3. Choisir l’emplacement du luminaire
For uniform brightness and longer fixture life, attach first fixture
at least 10 feet from power pack. Once you have decided where
you will install your fixtures, verify the type of soil.
• If the soil is of a loose, sandy or organic type, grasp the fixture
post, close to the spike, with both hands and firmly push into
the ground.
• If the soil is heavy or stony, dig a small hole, insert the fixture
spike, replace the soil and tap down.
Never push the fixture into the ground by the fixture head.
Pour un éclairage uniforme et pour allonger la vie du luminaire,
installer le premier luminaire à au moins 3 mètres du bloc
d’alimentation. Une fois l’emplacement des luminaires déterminé, examiner
la nature du sol.
• Si le sol est meuble, sablonneux ou organique, prendre le pied
du luminaire près du piquet à deux mains et l’enfoncer fermement
dans la terre.
• Si le sol est lourd ou pierreux, creuser un petit trou, insérer le
piquet du luminaire, remplir le trou avec la terre et bien tasser.
Ne jamais enfoncer le luminaire dans la terre en le tenant par la tête.
It is recommended to adjust your lighting effect at night before burying the cable.
Nous recommandons de régler les effets de lumière la nuit avant d’enterrer le câble.
6 ’’ (15,24cm) max.
5. Light adjustment
Réglage de la
lumière
6. Bury the landscape wire
Enterrer le câble pour jardin
The landscape wire and connector can also be hidden
under stone or buried under grass at a maximum depth of
6” (15,24cm).
Le câble pour jardin et le connecteur peuvent également
être cachés par du gravier ou être enterrés sous le gazon
à une profondeur maximum de 15,24cm (6po).
* llustration of xture is for example only.
* Le luminaire illustré n'est qu'un exemple.
* llustration of xture is for example only.
* Le luminaire illustré n'est qu'un exemple.
4.2 Align and fit the main low
voltage cable vertically to theslot of
wire connector as shown.
4.2 Aligner et installer le câble bas
voltage verticalement dans la fente
tel qu’illustré.
4.3 Press the wire connector together until fully
seated and locked around the cable. Pre-set
prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the
light fixture does not turn on, repeat operations
4.2 and 4.3.
4.3 Presser le connecteur de chaque côté
jusqu’à qu’il soit bien installé et sécurisé. Les
pointes du connecteur vont percer la gaine
du câble pour établir un contact. Mettre sous
tension. Si le luminaire ne s’allume pas, répéter
les étapes 4.2 et 4.3.
4.4 Once the clip-on connector is in place, wrap
it with electrical tape for additional protection.
4.4 Une fois le connecteur en place, enveloper
le de ruban électrique pour une protection
supérieure.
4. Connect the fixture wire to the landscape wire
Connexion du câble du luminaire au câble pour jardin
4.1 Place the wire connector on
opposite sides of the low voltage
cable where the fixture will be
located.
4.1 Placer le connecteur de chaque
côté du câble bas voltage où sera
installé le luminaire.
ATTENTION
SOYEZ PRUDENT !
LES POINTES DES
CONNEXIONS SONT
TRÈS ACÉRÉES !
CAUTION
BE CAREFUL!
THE WIRE STABS
ARE VERY
SHARP!

All of the lights fail to
work
Aucune lumière ne
s’allume
• Check that the power is on.
• Check if there is a loose connection at the transfomer
screw terminal.
• Check that the power switch is not in the OFF setting.
• Vérifier que les luminaires sont sous tension.
• Vérifier que toutes les connexions sont bien serrées aux
bornes du transformateur.
• Vérifier que l’interrupteur n’est pas en position ARRÊT « OFF ».
•To clean, wash with a damp soft cloth.
• Replacement parts may be ordered by
using the fixture model number and the
part’s name.
• Pour nettoyer, laver avec un chiffon doux
et humide.
• Les pièces de rechange peuvent être
commandées en mentionnant le numéro de
modèle du luminaire et le nom de la pièce.
7. Troubleshooting
Dépannage 8. Maintenance
Entretien
• The problem here is with the fixture’s connector or LED.
• Check the connector to make sure the wire stabs have
pierced the landscape wire.
• Le problème se situe au niveau du connecteur du luminaire
ou au niveau du DEL.
• Vérifier que les pointes de connexion ont percé le câble de
jardin.
Only some lights work
Quelques lumières
s’allument
CUSTOMER SERVICE SERVICE À LA CLIENTÈLE
This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference
that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help.
Warning: Any changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment
CAN ICES-005(B)
This Class B apparatus complies with Canadian CAN ICES-005(B).
The operation is subject to the following two conditions: (1) this device may not cause harmful interference and (2) this device may accept any interference received, including interference that may cause undesired operation.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1 ) Cet appareil ne peut pas provoquer des interférences nuisibles, et ( 2) cet appareil doit accepter toute
interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
Note: Cet équipement a été testé et s’est avéré conforme aux limites pour un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les
interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles pour les
communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou de télévision, ce qui
peut être déterminé en l’éteignant et rallumant, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l’ antenne de réception.
- Augmenter la distance entre l’équipement et le récepteur.
Connecter l’équipement à une sortie sur un circuit différent de celui sur lequel est branché le récepteur. Consulter le revendeur ou un technicien radio / TV expérimenté.
Avertissement : Les changements ou modifications à cet appareil non expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à utiliser l’équipement
NMB-005(B)
Cet appareil numérique de la classe B est conforme à la norme NMB-005(B) du Canada.
L’utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de brouillage et (2) l’utilisateur du dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même si ce brouillage est
succceptible de compromettre le fonctionnement du dispositif.
[email protected]
