STIEBEL ELTRON UFP 5 t Si User manual

Technik zum Wohlfühlen
249109
8808.01
UFP 5 t Si
Deutsch
Offener (druckloser) Warmwasserspeicher
Gebrauchs- und Montageanweisung
English
Non-pressure water storage heaters
Operating and installation instructions
Français
Chauffe-eau à écoulement libre
Notice d´utilisation et de montage
Nederlands
Drukloze boiler met vrije uitloop
Handleiding voor bedrijf en montage
E
35
85
°C
Deutsch
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . 2
Montageanweisung . . . . . . . . . . . . . . . . . . 3/4
Umwelt/Recycling . . . . . . . . . . . . . . . . . . . . . . 4
Kundendienst/Garantie . . . . . . . . . . . . . . . . . 4
English
Operating instrutions . . . . . . . . . . . . . . . . . . . 6
Installation instructions . . . . . . . . . . . . . . . 7/8
Environment and recycling . . . . . . . . . . . . . . 8
Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Français
Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . . . 9
Instructions de montage . . . . . . . . . . . . 10/11
Environnement et recyclage . . . . . . . . . . . . 11
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nederlands
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . 12
Montage-aanwijzing . . . . . . . . . . . . . . . . 13/14
Milieu en recycling . . . . . . . . . . . . . . . . . . . . 14
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2

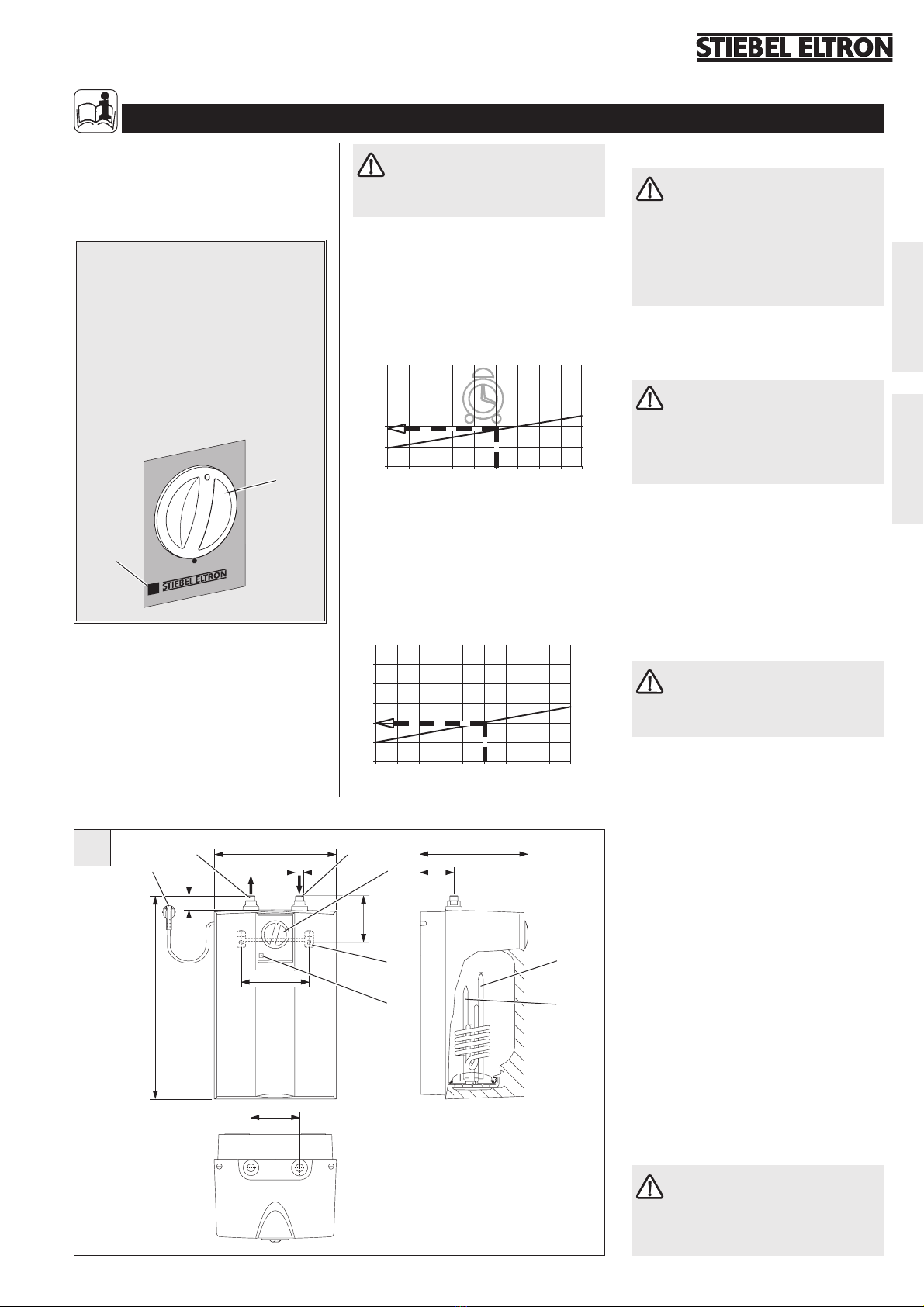

1. Gebrauchsanweisung für den Benutzer und den Fachmann
1.4 Wichtiger Hinweis
Der Warmwasserspeicher darf kei-
nem Druck ausgesetzt werden. Ver-
schließen Sie niemals den Armaturen-Aus-
lauf und verwenden Sie keinen Perlator
oder einen Schlauch mit Strahlregler.
Verkalkung kann den Auslauf verschließen
und so den Speicher unter Druck setzen.
Anzeichen für Verkalkung sind Siedege-
räusche und ein geringerer Wasserauslauf.
Lassen Sie in diesem Fall Gerät und Armatur
vom Fachmann entkalken.
Um eine Gefährdung durch ein unbe-
absichtigtes Rücksetzen des Schutz-
temperaturbegrenzers im Störfall zu ver-
meiden, darf das Gerät nicht über eine
Zeitschaltuhr versorgt werden.
Ein Abziehen des Temperatur-Wählknopfes
ist nur durch den Fachmann zulässig!
Alle Informationen in dieser Gebrauchs-
und Montageanweisung müssen beachtet
werden. Sie geben wichtige Hinweise für die
Sicherheit, Bedienung und Wartung des Ge-
rätes.
1.5 Wartung und Pflege
Wartungsarbeiten, wie z. B. Über-
prüfung der elektrischen Sicherheit,
darf nur durch einen Fachmann erfolgen.
•Fast jedes Wasser scheidet bei hohen Tem-
peraturen Wasserstein aus. Dieser setzt
sich im Gerät ab und beeinflusst die Funkti-
on und Lebensdauer des Gerätes. Die
Heizkörper müssen deshalb von Zeit zu
Zeit entkalkt werden.
Der Fachmann, der die örtliche Wasser-
qualität kennt, wird Ihnen den Zeitpunkt
für die nächste Wartung nennen.
•Zur Pflege der Kunststoffteile genügt ein
feuchtes Tuch. Keine scheuernden oder
anlösenden Reinigungsmittel verwenden!
1.6 Was tun wenn . . . ?
. . . kein Warmwasser:
Temperaturwählknopf-Einstellung überprü-
fen, Stecker bzw. Sicherung überprüfen.
. . . Siedegeräusche im Speicher:
Gerät und Armatur vom Fachmann entkalken
lassen.
1.7 Gebrauchs- und Montage-
anweisung
Diese Anweisung sorgfältig aufbe-
wahren, bei Besitzerwechsel dem
Nachfolger aushändigen, bei Wartungs-
und etwaigen Instandsetzungsarbeiten dem
Fachmann zur Einsichtnahme überlassen.
1.3 Bedienung
Temperaturwahl
●= kalt. Bei dieser Einstellung ist Ihr
Speicher vor Frost geschützt, nicht
jedoch Armatur und Wasserleitung.
E= ca. 60 °C, empfohlene Energiespar-
stellung, geringe Wassersteinbildung.
85 °C = max. einstellbare Temperatur.
Bei Reglerstellung größer 45 °C kann
sofort Wasser hoher Temperatur
fließen. Verbrühungsgefahr!
Aufheizzeit
Wird der gesamte Speicherinhalt entnommen,
verläuft die Aufheizzeit gemäß Diagramm.
Beispiel:
Temperaturwahl-Stellung . . . . . . 65 °C
Aufheizzeit . . . . . . . . . . . . . . . . . ca. 9,5 min
1.1 Geräteschreibung
Der offene (drucklose) Warmwasserspeicher
hält ständig den Wasserinhalt mit der vorge-
wählten Temperatur bereit.
1.2 Das Wichtigste in Kürze
•Gewünschte Warmwasserauslauf-
temperatur am Wählknopf (1) einstel-
len.
•Gerät heizt, wenn Anzeige (2) leuchtet.
•Während der Aufheizung tropft Wasser
aus dem Armaturen-Auslauf, Ausnahme:
Stiebel Eltron Antitropf-Armaturen
WAT 5 und WAT 5 K.
2
E
35
85
°C
1
8816.01
Mischwassermenge
Mit der Temperatur wählen Sie die Misch-
wassermenge von z. B. 40 °C vor. Beispiel:
Temperaturwahl-Stellung . . . . . . 65 °C
Kaltwasserzulauf . . . . . . . . . . . . . . 15 °C
Mischwassermenge . . . . . . . . . . ca. 10 l
30 l
25 l
20 l
15 l
10 l
5 l
0
40 °C
40 °C 55 °C E 65 °C 85 °C
40 °C 55 °C E 65 °C 85 °C
25 min
20 min
15 min
10 min
5 min
0
A
100 mm
140 mm
93 mm
418 mm
222 mm
70 mm
G3/8
252 mm
29 mm
8809.01
43
1
6
2
5
7
8

3
Deutsch
•Bestimmungen des örtlichen Elektrizitäts-
versorgungs-Unternehmens und des
zuständigen Wasserversorgungs-Unterneh-
mens sind einzuhalten.
•DIN VDE 0100 und DIN 1988.
•Der Auslauf der Armatur hat die Funktion
einer Belüftung. Auslaufstutzen und den
Armaturen-Schwenkarm nicht absperren.
Keine Perlatoren oder Strahlregler mit
Schlauch anschließen.
•Das Gerät ist über eine Schutzkontakt-
Steckdose anzuschließen (siehe 2.7
Elektrischer Anschluss).
2.4 Wichtiger Hinweis
Wird dieses Gerät dem Wasserdruck
ausgesetzt, kann der Behälter undicht
werden und Wasserschäden verursachen.
2.5 Montageort B
Der Speicher ist in einem frostfreien Raum,
senkrecht, Wasseranschlüsse nach oben, zu
montieren.
2.6 Gerätemontage C
•Aufhängeleiste (6) montieren.
Die Anschlussleitung kann in das vorhan-
dene Leitungsdepot eingelegt werden.
•Gerät aufhängen.
•Wasseranschlüsse montieren, Durchfluss-
menge max. 5 l/min einstellen (siehe
Beschreibung Armatur).
Die Farbkennzeichnung von Armaturen-
Anschlussrohren und Gerät müssen
einander zugeordnet werden:
Rechts Blau = Kaltwasseranschluss (3)
Links Rot = Warmwasseranschluss (4)
Durch Vertauschen der Anschlüsse wird
der Warmwasserspeicher funktionsunfähig.
•Temperaturwahl-Begrenzung:
Bei gewünschter Temperaturwahl-
Begrenzung ist der Begrenzungsring E
unter dem Temperatur-Wählknopf auf
eine max. Temperatur zu stecken.
2. Montageanweisung für den Fachmann
2.1 Gerätebeschreibung und
Geräteaufbau A
Offene (drucklose) Warmwasserspeicher für
die Untertischmontage, zur Versorgung einer
Zapfstelle. Nur bei Verwendung von offenen
Stiebel Eltron Armaturen garantieren wir
einwandfreies Arbeiten des Speichers.
1Temperatur-Wählknopf
2Signallampe
3Kaltwasseranschluss (blau)
4Warmwasseranschluss (rot)
5Anschlussleitung mit Stecker (ca. 500 mm)
6Aufhängeleiste
7Temperaturbegrenzer mit Reset-Funktion
8Temperaturregler
2.3 Vorschriften und Bestim-
mungen
•Die Montage (Wasser- und Elektroinstalla-
tion) sowie die Erstinbetriebnahme und
die Wartung dieses Gerätes dürfen nur
von einem zugelassenen Fachmann ent-
sprechend dieser Anweisung ausgeführt
werden.
•Eine einwandfreie Funktion und Betriebs-
sicherheit ist nur mit den für das Gerät
bestimmten Original Stiebel Eltron Zube-
hör- und Ersatzteilen gewährleistet.
2.2 Technische Daten
Aktuelle Daten auf dem Geräte-Typenschild.
Typ UFP 5 t Si
Nenninhalt 5 l
Bauart offen
Gewicht 3,2 kg
Heizleistung 2 kW
Spannung 230 V
Max. Durchflussmenge 5 l/min
Temperatur-Einstellbereich
(stufenlos einstellbar) ca. 35 °C - 85 °C
2.7 Elektrischer Anschluss
Zum Anschluss des Gerätes ist eine Schutz-
kontakt-Steckdose erforderlich, diese muss
nach der Installation des Gerätes frei zugäng-
lich sein. Soll das Gerät fest an das Wechsel-
stromnetz angeschlossen werden (Geräte-
anschlussdose), muss es über eine Trenn-
strecke von mindestens 3 mm allpolig vom
Netz getrennt werden können. Die Installati-
on mit festverlegter Anschlussleitung ist nicht
zulässig.
2.8 Erstinbetriebnahme D
(darf nur durch den Fachmann erfolgen!)
I. Warmwasser-Ventil der Armatur öffnen
oder Einhand-Mischer auf "warm"
stellen, bis Wasser blasenfrei austritt.
II. Netzstecker einstecken und Temperatur
wählen. Arbeitsweise des Gerätes über-
prüfen.
Trockenganggefahr!
Bei Verwechslung der Reihenfolge
spricht der Temperaturbegrenzer an.
In diesem Fall ist Wasser einzufüllen und
das Gerät kurzzeitig vom Netz zu trennen.
Übergabe des Gerätes
Dem Benutzer die Gerätefunktion erklären
und mit dem Gebrauch vertraut machen. Auf
mögliche Gefahren hinweisen (Verbrühung)
und auf das Tropfen der Armatur beim
Aufheizen (nicht bei WAT 5 und WAT 5 K)
aufmerksam machen. Diese Gebrauchs- und
Montageanweisung zur Aufbewahrung
übergeben.
8812.01
I.
8810.01
8811.01
II.
7366.01
B C D
22
19

4
2.9 Servicehinweise
Bei allen Arbeiten Gerät elektrisch
vom Netz trennen und das Gerät
von der Wand abnehmen.
Gerät öffnen:
EReglerknopf abziehen, Schrauben
entfernen.
FRiegelschrauben absenken.
GGehäusekappe aufschwenken und
abnehmen.
HElektro-Schaltplan
Bei Austausch der Anschlussleitung darf diese
nur durch den Fachmann mit dem Stiebel
Eltron-Ersatzteil Best.-Nr. 02 06 71, alternativ
mit einer Leitung H05VV-F3x1,0 ersetzt
werden.
I Positionierung Regler-Fühler im Schutz-
rohr:
Beim Austausch oder Demontage des Reg-
lers ist der Fühler in das Schutzrohr einzufüh-
ren und unter dem Erdungsstecker zu
fixieren.
Entkalkung:
Heizflansch ausbauen, groben Kalk durch vor-
sichtiges Klopfen entfernen, Heizkörper bis
zur Flanschplatte in Entkalkungsmittel tauchen.
Überprüfung des Schutzleiters nach BGV A3:
Netzstecker und Temperatur-Wählknopf
ziehen. Die Überprüfung ist an der Reglerbe-
festigungsschraube und an dem Schutzleiter-
kontakt der Anschlussleitung durchzuführen.
2.10 Störungsbeseitigung durch
den Fachmann
Beim Ansprechen des Begrenzers im
bestimmungsmäßigen Gebrauch muss
die Störungsursache beseitigt und der Reg-
ler ausgetauscht werden. Ein Garantieanspruch ist nur in dem Land, in
dem das Gerät gekauft wurde, geltend zu
machen.Wenden Sie sich bitte an die jeweili-
ge Stiebel Eltron Ländergesellschaft oder den
Importeur.
Die Montage,die Elektroinstallation,
die Wartung und die Erst-
inbetriebnahme darf nur durch qualifizierte
Fachleute erfolgen.
Der Hersteller übernimmt keinerlei Haf-
tung für fehlerhafte Geräte, welche nicht
gemäß der jeweiligen zum Gerät gehören-
den Gebrauchs- und Montageanweisung
installiert und betrieben wurden.
4. Kundendienst
und Garantie
3. Umwelt und
Recycling
E
H
8814.01
8815.01
8731.01
LN
LNPE
1/N/PE ~ 230 V
8721.01
185 mm
I
GF
8813.01
Entsorgung von Altgeräten
Geräte mit dieser Kennzeichnung
gehören nicht in die Restmülltonne
und sind getrennt zu sammeln und
zu entsorgen.
Die Entsorgung von Altgeräten hat fach- und
sachgerecht nach den örtlich geltenden
Vorschriften und Gesetzen zu erfolgen.

5
Deutsch
Notizen

6
1. Operating instructions for the user and qualified installer
1.4 Important note
Never pressurize the water heater.
Under no circumstances must the
spout be blocked. Never use perlators or
a hose with jet control.
The formation of calcium could block the
outlet resulting in pressure being exerted
on the water heater.
The first signs for calcification are boiling
noises and a reduced flow of water. If so,
have the system and fittings decalcified by a
professional.
In order to avoid any damage by
incorrectly resetting the safety
thermal cut out in case of disturbance, this
appliance should not be used in
conjunction with a timer.
The removal of the temperature control
knob should only be done by a qualified
person! All information given in these
installation- and operation instructions must
be observed. They give important
information regarding the safety, operation
and maintenance of the appliance.
1.5 Care and maintenance
Maintenance work, such as checking
the electrical safety, may only be
carried out by a qualified installer.
•At high temperatures almost all water
precipitates limescale.This forms deposits
in the appliance and affects its function and
service life.The heating elements must
accordingly have the limescale removed
from time to time.
The qualified installer, who is familiar with
the quality of the local water, will advise
you of the time for the next maintenance
inspection.
•A damp cloth is sufficient for caring for the
plastic components. Do not use any
abrasive or scouring cleaning agents.
1.6 What do you do if . . . ?
. . . There is no hot water:
Check the setting of the temperature
selector switch, and check the plug and fuse.
. . . There are sounds of boiling in the
storage cylinder:
Arrange for a qualified installer to examine
the device and the fitting.
1.7 Instructions for
installation and use
Keep these instructions in a safe
place, and give them to the next user
in the event of a change of ownership. In
the event of any maintenance or repair
work being required, provide them to the
qualified installer for his reference.
1.3 Operation
To select the temperature
●= cold. This setting protects your
water heater against frost, but does
not include the fittings and the
water mains.
E= ca. 60 °C, recommended energy
saving setting, minor formation of
scale.
85 °C = maximum temperature that can be
set.
1.1 Unit description
The open (non-pressurized) water heater
constantly keeps the water volume available
at the preset temperature.
1.2 The most important
points - in brief
•Set the desired hot water circulation
temperature at the selector switch (1).
•The unit is heating up when the display
(2) lights up.
•During the heating-up period, water will
drip from the fitting outlet. Exceptions
to this are the Stiebel Eltron drip
prevention fittings WAT 5 and
WAT 5 K.
2
E
35
85
°C
1
8816.01
If the control knob is set higher than
45 °C, high-temperature water can
flow immediately.
Caution: risk of scalding!
Heating-up time
If the entire storage capacity is taken up, the
heating-up time will run in accordance with
the diagram.
Example:
Temperature selector setting . . . . . . . . 65 °C
Heating-up time . . . . . . . . approx. 9.5 mins.
A
100 mm
140 mm
93 mm
418 mm
222 mm
70 mm
G 3/8
252 mm
29 mm
8809.01
43
1
6
2
5
7
8
Mixing water volume
Together with the temperature, you also set
the mixing water volume of, for example,
40 °C.
Example:
Temperature selector setting . . . . . . . . 65 °C
Cold water intake. . . . . . . . . . . . . . . . . . 15 °C
Mixing water volume . . . . . . . . approx. 10 l
25 min
20 min
15 min
10 min
5 min
0
40 °C 55 °C E 65 °C 85 °C
30 l
25 l
20 l
15 l
10 l
5 l
0
40 °C
40 °C 55 °C E 65 °C 85 °C

7
English
B C D
•Regulations and provisions of the local
energy supply utility.
•Regulations and provisions of the local
water supply utility.
•The outlet from the fitting has the function
of providing venting. Do not obstruct the
outlet nozzles or the fitting pivot arm. Do
not connect any perlators / aeriators or
water jet regulators to the hose.
•The device is to be connected by means of
a protective earth power socket (see „2.7
Electrical Connection“).
2.4 Important note
If this unit is exposed to mains water
pressure, the water container may
start leaking and cause damage.
2.5 Installation location B
The storage heater is to be installed in an
area protected against frost, upright, and with
the water connection pointing upwards.
2.6 Installing the device C
•Install the suspension strip (6).
•The connection strip can be inserted into
the existing line mounting.
•Suspend the device in place.
•Fit the water connection. Set the flow
volume to max. 5 l/min. (see Description
of Fitting). The coloured markings on fitting
pipes and unit must match:
blue = cold water inlet (3)
red = hot water outlet (4)
If you confuse the connections, the hot
water heater will not function.
•Temperature selection limitation
If temperature selection limitation is
required, the limitation ring E is to be
inserted beneath the temperature selector
switch, at a maximum temperature value.
2. Installation instructions for the qualified installer
2.1 Description of the device
and device layout A
Vented (non-pressurized) hot water storage
heater for installation beneath working
surface, for supplying a tapping point. Only if
vented (non-pressurized) Stiebel Eltron
fittings are used can we guarantee that the
storage heater will work perfectly.
1Temperature selection knob
2Signal lamp
3Cold water inlet
4Hot water outlet
5Electric connection (500 mm long)
6Mounting bracket
7Temperature limiter with reset function
8Thermostat
2.3 Regulations and
provisions
•Installation (water and electrical
installation) of this appliance, taking into
service for the first time, and maintenance
may only be carried out by a qualified
installer, in accordance with these
instructions.
•Perfect function and operational safety can
only be guaranteed if original accessories
and spare parts are used which were
intended for it.
2.2 Technical data (the data on the
unit rating plate are applicable)
Type UFP 5 t Si
Capacity 5 l
Design non pressure
Weight 3,2 kg
Heat output 2 kW
Voltage 230 V
Max. flow volume 5 l/min
Temperature setting range approx.
(infinitely variable) 35 °C - 85 °C
2.7 Electrical connection
A protective earth plug socket is required for
connecting the device, which must be freely
accessible after the device has been installed.
If it is intended that the device is to be
permanently connected to the AC mains
supply (device connection socket), it must be
possible for it to be isolated at all poles from
the mains over an isolating distance of at
least 3 mm. Installation with a fixed
connection lead is not permissible.
2.8 First start-up D
(may only be
carried out by a qualified installer)
I. Open hot water valve of the fitting or set
single-lever mixer to “hot” until water
flows free of bubbles.
II. Plug in mains and select temperature.
Check the operation of the appliance.
A thermal fuse is fitted within the
appliance. If this operates for safety
reasons it can be reset by simply turning
off the electrical supply to the water
heater. When the supply is switched on
again the thermal fuse will have reset. If
the problem continues, fault finding should
be carried out by a qualified engineer.
Handing over the device
Explain to the user how the device works
and familiarise him with its operation. Draw
attention to possible hazards (scalding) and
to the fact that the fitting drips during heating
up (but not with WAT 5 and WAT 5 K).
Hand over these instructions for use and
installation.
8812.01
I.
8810.01
8811.01
II.
7366.01
22
19

8
2.9 Service instructions
When carrying out any work, always
isolate the device from the mains
supply and remove it from the wall.
To open the device:
EDraw out the control switch and
remove the screws.
FScrew down the locking screws.
GPivot the housing cover upwards and
remove it.
HElectric circuit diagram
If the connection lead is being changed, it
may be replaced only by the qualified installer
using the Stiebel Eltron spare part Order No.
02 06 71 or alternatively with a cable
acording H05VV-F3x1,0.
I Positioning the control-feeler in the
feeler tube:
If the feeler needs to b e replaced than make
sure to insert the thermostat feeler into the
tube and to fix it under the earth-plug
(protective conductor).
Decalcification:
Remove heating flange, remove coarse
calcium with a piece of wood, immerse
heating element up to the flange plate into
decalcitant.
Survey of the protective conductor (acc.
BGV A3):
Pull off the electric plug and the knob of the
thermostat.
The survey has to be done on the fastening
screw of the thermostat and on the
protective conductor line of the power
supply cabele.
2.10 Faults to be cleared by
an approved professional
If the safety cut out operates by using
the water heater normally, the
reason for the fault must rectified and the
thermostat must be replaced.
For guarantees please refer to the pespective
terms and conditions of supply for your
country.
The installation, electrical connection
and first operation of this appliance
should be carried out by a qualified
installer.
The company does not accept liability for
failure of any goods supplied which accor-
dance with the manufacturer's instructions.
4. Guarantee
3. Environment and
recycling
E
H
8814.01
8815.01
8731.01
LN
LNPE
1/N/PE ~ 230 V
8721.01
185 mm
I
GF
8813.01
Recycling of obsolete appliances
Appliances with this label must not be
disposed off with the general waste.
They must be collected separately and
disposed off according to local regulations.

9
EnglishFrançais
1. Notice d’utilisation pour l’utilisateur et l’installateur
1.4 Remarque importante
Le chauffe-eau ne doit pas être mis
sous pression. Ne jamais obturer la
sortie de la robinetterie, et ne jamais
utiliser de brise-jet ou un flexible muni
d’un régulateur de jet.
Un dépôt de calcaire peut boucher
l’écoulement d’eau et produire ainsi une
mise sous pression du chauffe-eau.
Les signes d’un entartrage sont: des bruits
d’ébullition et un écoulement d’eau restreint.
Dans ce cas, faire détartrer le chauffe-eau et
la robinetterie par l’installateur.
Afin d’éviter tous désagrément
générer par un déclenchement
intempestif du limiteur de sécurité à
réarmement en case de panne, l’appareil
ne devra pas être alimenter au travers
d’une horloge de programmation.
Le retrait du sélecteur de température ne
doit être effectué que par un
installateur qualifié.Les informations de
cette notice de montage doivent
être respectées, elle contient de précieuses
informations qui garantissent
le bon fonctionnement, la sécurité, et la
longévité de votre appareil.
1.5 Entretien et maintenance
Les travaux de maintenance, comme
par ex. la surveillance de la sécurité
électrique doivent être effectués
exclusivement par un spécialiste.
•Presque toutes les eaux dégagent du
calcaire à hautes températures. Ce calcaire
se dépose dans l’appareil et nuit au
fonctionnement et à la durée de vie de
l’appareil. C’est pourquoi les résistances
doivent être détartrées réguliérement.
L’installateur qui connaît la qualité de l’eau
où vous habitez vous indiquera la date
d’entretien suivante.
•Un chiffon humide est amplement suffisant
pour l’entretien des pièces plastiques. Ne
pas utiliser de produits de nettoyage
abrasifs ou corrosifs.
1.6 Que faire si . . . ?
… pas d’eau chaude:
Vérifier le réglage du sélecteur de
température, le connecteur, le fusible.
… bruit d’ébullition dans le chauffe-eau:
Faire détartrer l’appareil et la robinetterie par
un spécialiste.
1.7 Instructions d’utilisation
et de montage
Conserver soigneusement cette
notice et la remettre au nouveau
propriétaire si le cas se présente.
La montrer au spécialiste pour tous
travaux de maintenance et de réparation.
Lorsque le réglage est supérieur à
45 °C, un écoulement d’eau à haute
température peut se produire.
Risque de brûlure!
Temps de montée en température
Si la totalité du contenu du chauffe-eau est
prélevé, le temps de la montée en
température est celui du schéma.
Exemple:
Position du sélecteur de température 65 °C
Temps de montée en température
environ 9,5 min
1.1 Description de l’appareil
Le chauffe-eau à écoulement libre (sans
pression) maintient la quantité d’eau qu’il
renferme à une température préréglée
constante.
1.2 Indications brèves, mais
importantes
•Régler la température de l’eau voulue à
l’aide du sélecteur (1).
•L’appareil chauffe dès que le voyant (2)
est allumé.
•Pendant la montée en température, des
gouttes sortent de la robinetterie.
Exception: Robinetterie spéciale anti-
gouttes WAT 5 et WAT 5 K de Stiebel
Eltron.
2
E
35
85
°C
1
8816.01
Débit d’eau d’appoint
En affichant une température, vous choisissez
le débit d’eau d’appoint pour obtenir par
exemple 40 °C.
Exemple:
Sélecteur de température . . . . . . . . . . . 65 °C
Eau froide d’appoint . . . . . . . . . . . . . . . . 15 °C
Débit d’eau d’appoint . . . . . . environ 10 l.
30 l
25 l
20 l
15 l
10 l
5 l
0
40 °C
40 °C 55 °C E 65 °C 85 °C
40 °C 55 °C E 65 °C 85 °C
25 min
20 min
15 min
10 min
5 min
0
A
100 mm
140 mm
93 mm
418 mm
222 mm
70 mm
G3/8
252 mm
29 mm
8809.01
43
1
6
2
5
7
8
1.3 Utilisation
Sélection de la température
●= froid. Dans cette position, votre
chauffe-eau est protégé du gel, mais
pas la robinetterie ni les
canalisations d’eau.
E= environ 60 °C, position économique
conseillée, moindre formation de
tartre.
85 °C = température maxi réglable.

10
•Normes, directives, réglementations et
régles de l’art local ou national applicables
•Dispositions de l’entreprise de distribution
d’énergie locale.
•La sortie de la robinetterie a la fonction
d’une entrée d’air. Ne pas obstruer la
tubulure de sortie ni le bras pivotant de la
robinetterie. Ne pas raccorder de
régulateur de jet à tuyau souple ni de
perleur.
•L’appareil doit être raccordé sur une prise
avec terre (cf. 2.7 – raccordement
électrique).
2.4 Remarque importante
Si l’appareil est soumis à la pression
hydraulique du point de
raccordement, le réservoir peut fuir et
provoquer une inondation.
2.5 Lieu de montage B
Le chauffe-eau doit être installé dans un local
hors gel, verticalement, avec les
raccordements d’eau vers le haut.
2.6 Montage de l’appareil C
•Monter la barre de fixation (6).
La conduite de raccordement peut être
placée dans le dépôt existant.
•Accrocher l’appareil
•Monter les raccords d’eau, régler sur un
débit max. de 5 l/min (cf. description
robinetterie).
Respecter le repérage de couleur des
tubes de raccordement de la robinetterie
et du chauffe-eau
bleu = arrivée eau froide (3)
rouge = écoulement eau chaude (4)
En cas d’inversion des raccordements, le
chauffe-eau ne pourra pas fonctionner.
2. Instructions de montage pour l’installateur
2.1 Description de l’appareil
et de ses composants A
Chauffe-eau ouvert (à écoulement libre) à
monter sous l’évier pour alimenter un seul
point d’eau. Le fonctionnement correct du
chauffe-eau n’est garanti que si des
robinetteries écoulement libre Stiebel Eltron
sont installées.
1Sélecteur de température
2Voyant lumineux
3Arrivée eau froide
4Sortie eau chaude
5Cordon d’alimentation (long. 500 mm)
6Barrette d’accrochage
7Limiteur de sécurité avec bouton de
réarmement
8Thermostat
2.3 Normes et réglementations
•Le montage (plomberie et électricité) ainsi
que la première mise en service et la
maintenance de cet appareil ne doivent
être réalisés que par un installateur
qualifié, conformément à cette notice.
•Le bon fonctionnement et la sécurité
d’utilisation de cet appareil ne sont
garantis que pour les accessoires et les
pièces de rechange d’origine destinées à
cet appareil.
•Limitation de la température:
Si vous souhaitez limiter la température, il
faut afficher la température maximale
voulue à l’aide de la bague de limitation E
située sous le sélecteur de la température.
2.7 Raccordement électrique
L’appareil doit être raccordé à une prise avec
terre. La prise doit rester accessible après
l’installation de l’appareil. Si on veut installer
une connexion fixe au réseau alternatif (prise
pour appareil), il doit être possible de
déconnecter l’appareil avec une distance de
séparation d’au moins 3 mm sur tous les
pôles. L’installation avec une ligne de
raccordement fixe n’est pas admise.
2.8 Première mise en service
D(uniquement par un spécialiste!)
I. Ouvrir la vanne d’eau chaude de la
robinetterie ou positionner le mitigeur
sur „chaud” jusqu’à ce qu’il n’y a plus de
bulles d’air dans l’eau qui s’écoule.
II. Brancher la prise secteur et sélectionner
la température. Contrôler le bon
fonctionnement de l’appareil.
Danger de marche à sec!
En cas d’inversion des opérations, le
thermostat de sécurité déclenche.
Dans ce cas remplir d’eau l’appareil
et couper son alimentation.
Mise en main de l’appareil
Expliquer le fonctionnement de l’appareil à
l’utilisateur et le familiariser avec son
utilisation. Attirer son attention sur les
dangers potentiels (ébouillanter) et lui
signaler la formation de gouttes lors de la
montée en température (sauf pour le
WAT 5 et le WAT 5 K). Lui remettre la
présente instruction d’utilisation et de
montage qu’il doit conserver.
8812.01
I.
8810.01
8811.01
II.
7366.01
B C D
22
19
2.2 Caractéristiques
techniques Se référer aux indications
de la plaque signalétique de l’appareil
Type UFP 5 t Si
Capacité 5 l
Construction écoulement libre
Poids 3,2 kg
Puissance de chauffe 2 kW
Tension 230 V
Débit maximal 5 l/min
Plage de réglage de la tem- environ
pérature (réglage en continu) 35 °C - 85 °C

11
Français
2.9 Instructions de
maintenance
Pour tous les travaux, séparer
l’appareil du secteur et décrocher
l’appareil.
Ouvrir l’appareil:
ERetirer le bouton de régulation, enlever
les vis.
FAbaisser les vis du verrou.
GFaire pivoter le capot du boîtier et le
retirer.
HSchéma électrique
Un changement éventuel de la ligne de
raccordement ne peut être fait que par un
technicien spécialisé qui doit impérativement
utiliser la pièce de rechange Stiebel Eltron
n° 02 06 71 ou à défaut un cable
H05VV-F3x1,0.
I Positionnement du bulbe du thermostat
dans le doigt de gant:
Lors d’un changement ou d’une intervention
sur le thermostat, le bulbe du thermostat est
à enfoncer dans le doigt de gant et raccorder
à la borne de terre.
Détartrage:
Démonter le corps de chauffe, enlever le
calcaire en surface à l’aide d’une spatule en
bois. Tremper la résistance jusqu’à la bride
dans un produit détartrant.
Tester la mise à la terre de l’appareil selon
les normes et prescriptions en vigueur:
Couper l’alimentation électrique et enlever le
bouton de réglage. Ce test est à réaliser sur
la vis de fixation sous le bouton de réglage et
aux bornes de terre.
2.10 Dépannage réalisé par
un installateur
Si lors d’un usage de l’appareil selon
les normes le ou les défaut(s) doivent
être éliminé(s) et le thermostat remplacé.
La garantie est à faire valoir dans le pays où
l’appareil a été acheté. A cette fin, il faut
prendre contact avec la filiale Stiebel Eltron
concernée, à défaut l’importateur agréé.
Le montage, les raccordements, la
maintenance ainsi que la première
mise en service sont à réaliser par un
installateur qualifié.
Le fabricant ne saurait être rendu respon-
sable des dommages causés par un appareil
qui n’aurait pas été installé ou utilisé
conformément à la notice de montage et
d’utilisation jointe à l’appareil.
4. Garantie
3. Environment et
recyclage
E
H
8814.01
8815.01
8731.01
LN
LNPE
1/N/PE ~ 230 V
8721.01
185 mm
I
GF
8813.01
Collecte et recyclage des produits en fin de vie
Les appareils munis de ce symbole ne
doivent pas être mis avec les ordures
ménagères, mais doivent être
collectés séparément et recyclés. La collecte
et le recyclage des produits en fin de vie
doivent être effectués selon les dispositions
et les décrets locaux.

12
1. Gebruiksaanwijzing voor de gebruiker en de installateur
1.4 Belangrijke aanwijzing
De boiler mag niet worden
blootgesteld aan druk. Sluit nooit de
uitloop aan de kraan af en gebruik nooit
een straalbreker of een slang met een
straalregelaar.
Door kalkaanslag kan de uitloop verstopt
raken en de boiler onder druk komen.
Tekenen die duiden op kalkaanslag, zijn
kookgeluiden en een geringere
wateruitstroom. Laat in dat geval de boiler en
de kraan door een vakman ontkalken.
Om gevaarlijke situaties te
voorkomen, door het per ongeluk
inschakelen van de temperatuurbegrenzer
bij storing, mag het toestel niet worden
aangesloten op een schakelklok.
Het demonteren van de thermostaatknop is
uitsluitend voorbehouden aan de
installateur! Alle informatie uit deze
gebruiks -en montageaanwijzing dient te
worden gerespecteerd. Hier wordt u
geïnformeerd over belangrijke zaken op het
gebied van veiligheid en onderhoud van het
toestel.
1.5 Onderhoud
Onderhoudswerkzaamheden, zoals
b.v. controle van de elektrische
beveiliging, mogen uitsluitend door een
vakman worden uitgevoerd.
•Bij bijna elke soort leidingwater ontstaat bij
hoge temperaturen ketelsteen. Dit zet zich
in het toestel af en heeft een nadelige
invloed op de functie en de levensduur van
het toestel. De verwarmingselementen
moeten daarom van tijd tot tijd worden
ontkalkt.
De vakman, die op de hoogte is van de
plaatselijke waterkwaliteit, zal u het tijdstip
voor de volgende onderhoudsbeurt
opgeven.
•Voor het onderhoud van de
kunststofonderdelen is een vochtige doek
voldoende. Geen schurende of oplossende
reinigingsmiddelen gebruiken!
1.6 Wat te doen als . . . ?
… geen warmwater:
Temperatuurkeuzeknop-instelling
controleren. Stekker resp. zekering
controleren.
… Kookgeluiden in de boiler:
Toestel en armatuur door de installateur
laten ontkalken.
1.7 Gebruiks- en
montagehandleiding
Deze handleiding zorgvuldig bewaren,
bij eigendomsovergang aan de
opvolger overhandigen, bij onderhouds- en
eventuele reparatiewerkzaamheden aan de
vakman ter inzage geven.
Als de regelknop is ingesteld op een
temperatuur hoger dan 45 °C, kan
er meteen water met een hoge
t
emperatuur stromen. Verbrandingsgevaar!
Opwarmtijd
Wordt de gehele boilerinhoud afgenomen,
dan verloopt de opwarmtijd conform het
diagram.
Voorbeeld:
Temperatuurkeuzestand . . . . . . . . . . . . 65 °C
Opwarmtijd . . . . . . . . . . . . . . . . ca. 9,5 min.
1.1 Beschrijving van het
toestel
De open (drukloze) boiler houdt zijn
waterinhoud doorlopend op de ingestelde
temperatuur klaar voor gebruik.
1.2 Het belangrijkste in het
kort
•De gewenste warmwateruitloop-
temperatuur (1) met de keuzeknop
instellen.
•Het toestel warmt op, als indicator (2)
brandt.
•Tijdens het opwarmen druppelt water
uit de uitloop van de mengkraan.
Uitzondering: Stiebel Eltron-Anti-
druppel-armaturen WAT 5 en
WAT 5 K.
2
E
35
85
°C
1
8816.01
Mengwaterhoeveelheid
Met de temperatuur kiest u vooraf de
mengwaterhoeveelheid van b.v. 40 °C.
Bijvoorbeeld:
Temperatuurkeuzestand . . . . . . . . . . . . 65 °C
Koudwatertoevoer . . . . . . . . . . . . . . . . . 15 °C
Mengwaterhoeveelheid . . . . . . . . . . ca. 10 l
A
100 mm
140 mm
93 mm
418 mm
222 mm
70 mm
G 3/8
252 mm
29 mm
8809.01
43
1
6
2
5
7
8
1.3 Bediening
Temperatuurkeuze
●= koud. Bij deze instelling is uw boiler
beveiligd tegen vorst; kraan en
waterleiding echter niet.
E= ca. 60 °C, aanbevolen
energiezuinige stand, weinig
ketelsteenvorming.
85 °C = maximaal instelbare temperatuur.
40 °C 55 °C E 65 °C 85 °C
25 min
20 min
15 min
10 min
5 min
0
30 l
25 l
20 l
15 l
10 l
5 l
0
40 °C
40 °C 55 °C E 65 °C 85 °C

13
Nederlands
•Voorschriften van het plaatselijke
energiebedrijf.
•Voorschriften van het desbetreffende
waterleidingbedrijf.
•De uitloop van de armatuur heeft de
functie van beluchting. Uitloopaansluitingen
en de zwenkarm van de armatuur niet
blokkeren. Geen perlator of straalregelaar
met slang aansluiten.
•Het toestel moet op een geaard
stopcontact worden aangesloten (zie „2.7
Elektrische aansluiting“)
2.4 Belangrijke aanwijzing
Als deze boiler wordt blootgesteld
aan de normale waterleidingdruk,
dan kan dit lekkage van het reservoir en
dus waterschade veroorzaken.
2.5 Plaats van montage B
De boiler moet in een vorstvrije ruimte,
verticaal, met de wateraansluitingen naar
boven worden gemonteerd.
2.6 Montage van het toestel
C
•Ophanglijst (6) monteren.
De aansluitleiding kan in het aanwezige
leidingdepot worden gelegd.
•Toestel ophangen.
•Wateraansluitingen monteren.
Doorstroomhoeveelheid max. 5 l/min
instellen (zie beschrijving armatuur).
De kleurcodering van de aansluitleidingen
voor kranen en boiler moet dezelfde zijn:
blauw = koud water - aanvoer (3)
rood = warm water - afvoer (4)
Door verwisseling van de aansluitingen
wordt de boiler onbruik-baar.
2. Montage-aanwijzing voor de installateur
2.1 Beschrijving en opbouw
van het toestel A
Open (drukloze) warmwaterboiler voor
ondermontage in b.v. een aanrechtkastje
voor één aftappunt. Alleen bij gebruik van
open armaturen van Stiebel Eltron gar-
anderen wij een optimaal functioneren van
de boiler.
1Thermostaatknop
2Controlelampje
3Koudwateringang
4Warmwateruitgang
5Aansluitleiding (500 mm lang)
6Ophangstrip
7Temperatuurbegrenzer met reset-functie
8Thermostaat
2.3 Voorschriften en bepalingen
•De montage (wateraansluiting en elektri-
sche installatie), de eerste ingebruikname
en het onderhoud van dit toestel mogen
uitsluitend door een erkend installateur
volgens deze voorschriften worden
uitgevoerd.
•Het correct functioneren en de
bedrijfsveiligheid is alleen met de voor het
toestel bestemde originele accessoires en
reserveonderdelen gegarandeerd.
2.2 Technische gegevens
Geldig zijn de gegevens op het typeplaatje
van het toestel.
Type UFP 5 t Si
Inhoud 5 l
Soort constructie lagedruk (open)
Gewicht 3,2 kg
Aansluitwaarde 2 kW
Spanning 230 V
Doorstroomhoeveelheid max. 5 l/min
Temperatuurbereik
(traploos instelbaar) ca. 35 °C - 85 °C
•Temperatuurbegrenzing:
Bij een gewenste temperatuurkeuze-
begrenzing moet de begrenzingsring E
onder de temperatuurkeuzeknop op een
max. temperatuur worden gestoken.
2.7 Elektrische aansluiting
Voor aansluiting van het toestel is een geaard
stopcontact noodzakelijk, deze moet na
installatie van het toestel vrij toegankelijk zijn.
Indien het toestel vast op een
wisselstroomnet moet worden aangesloten
(toestelaansluitdoos), moet deze alpolig over
een scheidingsafstand van tenminste 3 mm
van het net kunnen worden gescheiden. Het
installeren met vast aangelegde aansluitleiding
is niet toegestaan.
2.8 Eerste ingebruikname D
(mag uitsluitend door een vakman plaatsvinden!)
I. Warmwaterkraan openen of eengreeps
mengkraan op “warm” zetten tot er geen
luchtbellen meer in het water zitten.
II. Stekker in het stopcontact steken en
gewenste temperatuur instellen.
Werkwijze van het toestel controleren.
Gevaar voor droogkoken!
Bij het niet stipt opvolgen van de
volgorde spreekt de temperatuur-
begrenzer aan.
In dit geval moet u het toestel met water
vullen en het toestel kortstondig
spanningsvrij maken.
Overdracht van het toestel
De gebruiker de werking van het toestel
uitleggen en met het gebruik vertrouwd
maken. Op mogelijke gevaren wijzen (zich
branden) en op het druppelen van de
armatuur tijdens het opwarmen (niet bij
WAT 5 en WAT 5 K) attent maken. Deze
gebruiks- en montagehandleiding afgeven om
zorgvuldig te bewaren.
8812.01
I.
8810.01
8811.01
II.
7366.01
B C D
22
19

14
2.9 Aanwijzingen voor het
onderhoud
Bij alle werkzaamheden het toestel
elektrisch van het net scheiden en
het toestel van de wand nemen.
Toestel openen:
ERegelknop eraf trekken, schroeven
verwijderen.
FGrendelschroeven lossen.
GKap omhoog zwenken en afnemen.
HElektrisch schakelschema
Bij vervanging van de aansluitleiding mag deze
uitsluitend door de installateur door het
Stiebel Eltron-reserve-onderdeel Best.-nr.
02 06 71 worden vervangen. Eventueel door
een leiding, H05VV-F3x1,0.
I Positie van de thermostaatvoeler in de
beschermbuis:
Bij vervanging of demontage van de
thermostaat dient de thermostaatvoeler in
de beschermbuis te voeren en onder de
aardaansluiting vast te zetten.
Ontkalken:
Verwarmingsflens demonteren, grove kalk
met een houten voorwerp verwijderen,
verwarmingselement tot aan de flensplaat in
een ontkalkingsmiddel dompelen.
Testen van de aardleiding volgens BGV A3:
Netsteker uit wcd halen en thermostaatknop
verwijderen.
De test dient via de thermostaat-
bevestigingsschroef en de aardcontacten van
de steker.
2.10 Oplossen van de storing
door de installateur
Indien de begrenzer aanspreekt
onder normale gebruiksomstandig-
heden, dient de oorzaak gevonden te
worden en de thermostaat te worden
vervangen.
Aanspraak op garantie bestaat uitsluitend in
het land waar het toestel gekocht is.
U dient zich te wenden tot de vestiging van
Stiebel Eltron of de importeur hiervan in het
betreffende land.
De montage, de electrische installatie,
het onderhoud en de eerste
inbedrijfname mag uitsluitend worden
uitgevoerd door gekwalificeerd personeel.
De fabrikant is niet aansprakelijk voor
defecte toestellen, welke niet volgens de
bijgeleverde gebruiks -en montage-
aanwijzing zijn aangesloten of worden
gebruikt.
4. Garantie
3. Milieu en
recycling
Recycling van oude toestellen
Toestellen met dit kenmerk horen
niet thuis in de vuilnisbak en zijn
apart in te zamelen en te recyclen.
De recycling van oude toestellen moet
steeds vakkundig en volgens de ter plaatse
geldende voorschriften en wetgeving plaats
vinden.
E
H
8814.01
8815.01
8731.01
LN
LNPE
1/N/PE ~ 230 V
8721.01
185 mm
I
GF
8813.01

15
Notizen
Nederlands

Technik zum Wohlfühlen
Gedruckt auf
100% Recycling-Papier.
Aktiv im Umweltschutz. 8127
CAP 249109/80583/2/8161 · HD · Irrtum und technische Änderungen vorbehalten! · Subject to errors and technical changes! · Sous réserve d‘erreurs et de modifications techniques! · Onder voorbehoud van vergissingen en technische wijzigingen!
www.stiebel-eltron.com
Stiebel Eltron International GmbH
Dr.-Stiebel-Str. 37603 Holzminden
Telefon 0 55 31 / 7 02-0
Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.com
Belgique
Stiebel Eltron Sprl/Pvba
Rue Mitoyenne 897 B-4840 Welkenraedt
087-88 14 65 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.be
C
∨∨
∨∨
∨eská republika
Stiebel Eltron spol. s r.o.
K Háju
oo
oo
om 946 C
∨∨
∨∨
∨Z-15500 Praha 5-Stodulky
2-511 16 111 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.cz
France
Stiebel Eltron S.A.S.
7-9, rue des Selliers
B.P. 85107 F-57073 Metz-Cédex
03-87-74 38 88 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.fr
Great Britain
Exclusive Distributor:
Applied Engergy Products Ltd.
Morley Way GB-Peterborough PE2 9JJ
087 09-00 04 20 Fax [phone]
E-Mail [email protected]
Internet www.applied-energy.com
Magyarország
Stiebel Eltron Kft.
Pacsirtamezo´´ u.41 H-1036 Budapest
012 50-60 55 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.hu
Nederland
Stiebel Eltron Nederland B.V.
Daviottenweg 36
Postbus 2020 NL-5202 CA's-Hertogenbosch
073-6 23 00 00 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.nl
Österreich
Stiebel Eltron Ges.m.b.H.
Eferdinger Str. 73 A-4600 Wels
072 42-4 73 67-0 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.at
Polska
Stiebel Eltron sp.z. o.o
ul. Instalatorów 9 PL-02-237 Warszawa
022-8 46 48 20 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.com.pl
Sverige
Stiebel Eltron AB
Friggagatan 5 SE-641 37 Katrineholm
0150-48 7900 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.se
Schweiz
Stiebel Eltron AG
Netzibodenstr. 23c CH-4133 Pratteln
061-8 16 93 33 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron.com
Thailand
Stiebel Eltron Ltd.
469 Building 77, Bond Street
Tambon Bangpood
Ampur Pakkred Nonthaburi 11120
02-960 1602-4 Fax [phone]
E-Mail [e-mail]
Internet www.stiebeleltronasia.com
USA
Stiebel Eltron Inc.
17 West Street West Hatfield MA 01088
0413-247-3380 Fax [phone]
E-Mail [email protected]
Internet www.stiebel-eltron-usa.com
