Stiga MP 20 Li A User manual
IT
Potatrice ad Asta alimentata a batteria
MANUALE DI ISTRUZIONI
ATTENZIONE: prima di usare la macchina, leggere attentamente il presente
libretto.
EN
Battery powered pole-mounted pruner
OPERATOR’S MANUAL
WARNING: read thoroughly the instruction booklet before using the machine.
171506802/0EN 08/2020
MP 20 Li A
MP 20 Li S
ITALIANO -
Istruzioni Originali ...................................................................................................
IT
ENGLISH - Translation of the original instruction
.......................................................................... EN
1
2
A
B
C
D
E
F
G
J
D
F
K
G
H
H
I
I
L
K
MP 20 Li A
MP 20 Li S
dB
L
WA
Art.N.
Type:
- s/n
2
6
1
4
57
3
8
m/s
9
4
5
3
A
B
C
D
A
B
A
B
A
B
C
MP 20 Li A
MP 20 Li S
9
8
6 7
A
A
C
B
C
D
E
10
11
12
B
A
B
A
B
A
I
II
III
MP 20 Li A MP 20 Li S
13
14 15
16 17
A
B
D
C
A
A
A
B
A
A
B
18
A
A
19
20 21
I
II III
A
BB
A
22 MP 20 Li A MP 20 Li S
A
B
23
A
B
24
25 26
DATI TECNICI MP 20 Li A MP 20 Li S
Tensione e frequenza di alimentazione MAX V / d.c. 20 20
Tensione e frequenza di alimentazione
NOMINAL V / d.c. 18 18
Velocità massima della catena m/s 5 5
Frequenza massima di rotazione del man-
drino min-1 2500 2500
Lunghezza di taglio cm 20 20
Spessore catena mm
Denti / passo del pignone catena
Capacità del serbatoio dell’olio ml 115 115
Peso senza dispositivo di taglio e imbracatura kg
Livello di pressione acustica misurato
Incertezza di misura dB(A)
dB(A)
Livello di potenza acustica misurato
Incertezza di misura dB(A)
dB(A)
1,02
1,02
Livello di potenza acustica garantito dB(A) 87 87
Livello di vibrazioni
- Impugnatura anteriore
- Impugnatura posteriore
Incertezza di misura
m/s2
m/s2
m/s2
1,10
1,5
1,10
1,5
ACCESSORI A RICHIESTA
Gruppo batteria, mod. BT 20 Li 2.0 A
BT 20 Li 2.0 S
Carica batteria CG 20 Li
CGD 20 Li
CGW 20 Li
CG 20 Li
CGD 20 Li
CGW 20 Li
a) NOTA: il valore totale dichiarato delle vibrazioni è stato misurato attenendosi ad un metodo normalizzato di prova e
può essere utilizzato per fare un paragone tra un utensile e l’altro. Il valore totale delle vibrazioni può essere
utilizzato anche in una valutazione preliminare dell’esposizione.
b) AVVERTENZA: l’emissione di vibrazioni nell’uso eettivo dell’utensile può essere diversa dal valore
totale dichiarato a seconda dei modi in cui si utilizza l’utensile. Pertanto è necessario,
durante il lavoro, adottare le seguenti misure di sicurezza volte a proteggere
l’operatore: indossare guanti durante l’uso, limitare i tempi d’utilizzo della macchina
e accorciare i tempi in cui si tene premuta la leva comando acceleratore.
TABELLA PER LA CORRETTA COMBINAZIONE DI BARRA E CATENA (Cap. 13.3)
PASSO
BARRA
CATENA
Pollici
Lunghezza:
Pollici / cm
Larghezza
scanalatura:
Pollici / mm
Codice
Codice
080SDEA
TECHNICAL DATA MP 20 Li A MP 20 Li S
Power supply frequency and voltage MAX V / d.c. 20 20
Power supply frequency and voltage NOMI-
NAL V / d.c. 18 18
Maximum chain speed m/s 5 5
Maximum rotational frequency of the spindle min-1 2500 2500
Cutting length cm 20 20
Chain gauge mm
Chain pinion teeth / pitch
Oil tank capacity ml 115 115
Weight (without battery, bar and chain) kg
Measured sound pressure level
Uncertainty of measure dB(A)
dB(A)
Measuered sound power level
Uncertainty of measure dB(A)
dB(A)
1,02
1,02
Guaranteed sound power level dB(A) 87 87
Vibration level
- Front handle
- Rear handle
Uncertainty of measure
m/s2
m/s2
m/s2
1,10
1,5
1,10
1,5
ACCESSORIES AVAILABLE ON REQUEST
Battery pack, model BT 20 Li 2.0 A
BT 20 Li 2.0 S
Battery charger CG 20 Li
CGD 20 Li
CGW 20 Li
CG 20 Li
CGD 20 Li
CGW 20 Li
a) NOTE: the declared total vibration value was measured using a normalised test method and can be used to conduct
comparisons between one tool and another.The total vibration value can also be used for a preliminary ex-
posure evaluation.
b) WARNING: the vibrations emitted during actual use of the tool can dier from the declared total
value according to how the tool is used. Whilst working, therefore, it is necessary
to adopt the following safety measures designed to protect the operator: wear
protective gloves whilst working, use the machine for limited periods at a time
and decrease the time during which the throttle trigger lever is pressed.
CORRECT BAR AND CHAIN COMBINATION TABLE (Chap. 13.3)
PITCH
BAR
CHAIN
Inches
Length:
Inches / cm
Groove width:
Inches / mm
Code
Code
080SDEA
IT - 1
ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE
IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.
IT
INDICE
1. GENERALITÀ............................................... 1
2. NORME DI SICUREZZA.............................. 1
.................... 6
.. 6
............... 6
........ 7
........... 7
............................................... 8
...................................... 8
catena dentata...................................... 8
........... 8
.............................................................. 8
......
5. COMANDI DI CONTROLLO ........................
5.1 Leva comando acceleratore.................
5.2 Pulsante di bloccaggio acceleratore....
6. USO DELLA MACCHINA.............................
6.1 Operazioni preliminari..........................
6.2 Controlli di sicurezza .......................... 10
......................................... 10
................................................. 10
6.5 Consigli per l’utilizzo............................11
6.6 Arresto.................................................11
6.7 Dopo l’utilizzo ......................................11
7. MANUTENZIONE ...................................... 12
7.1 Generalità........................................... 12
7.2 Bat teria ............................................... 12
.... 12
.................................................
7.5 elemento ferma catena.......................
della barra...........................................
.........................
7.8 Pignone di trascinamento catena.......
...
7.10 Manutenzione della barra di guida......
8. RIMESSAGGIO...........................................
8.1 Rimessaggio della macchina ..............
8.2 Rimessaggio della batteria..................
.........
10.ASSISTENZA E RIPARAZIONI...................
11. COPERTURA DELLA GARANZIA............. 15
12.IDENTIFICAZIONE INCONVENIENTI ....... 15
........................17
................................................17
.....................................17
.....................................17
1. GENERALITÀ
1.1 COME LEGGERE IL MANUALE
NOTA oppure IMPORTANTE fornisce
precisazioni o altri elementi a quanto già
precedentemente indicato, nell’intento di non
danneggiare la macchina, o causare danni.
Il simbolo evidenzia un pericolo. Il mancato
rispetto dell’avvertenza comporta possibilità
di lesioni personali o a terzi e/o danni.
con bordo a punti grigio indicano
caratteristiche opzionali non presenti
in tutti i modelli documentati in questo
è presente nel proprio modello.
alla posizione di lavoro dell’operatore.
2. NORME DI SICUREZZA
2.1 AVVERTENZE GENERALI
DI SICUREZZA PER GLI
UTENSILI ELETTRICI
Leggere tutte le avvertenze di
sicurezza, le istruzioni, le illustrazioni
.
L’inosservanza delle istruzioni elencate
di serguito può causare scosse
elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze e le
istruzioni per consultarle in futuro.
avvertenze si riferisce alla vostra macchina con
alimentazione dalla rete elettrica (con cavo) o
con alimentazione a batteria (senza cavo).
1) Sicurezza dell’area di lavoro
a) Tener pulita e ben illuminata
l’area di lavoro. Aree disordinate
o scure facilitano gli incidenti.
b) Non usare l’utensile elettrico in
atmosfere esplosive, ad esempio
IT - 2
gas o polvere. Gli utensili elettrici
generano scintille che possono
incendiare la polvere o i vapori.
c) Tenere lontani i bambini e gli
astanti quando si usa un utensile
elettrico. Le distrazioni possono
causare la perdita di controllo.
2) Sicurezza elettrica
a) Evitare il contatto del corpo con
tubi, radiatori, cucine, frigoriferi. Il
rischio di scossa elettrica aumenta se il
corpo viene a trovarsi a massa o a terra.
b) Non esporre gli utensili elettrici alla
pioggia o ambienti bagnati. L’acq u a
che penetra in un utensile elettrico
aumenta il rischio di scossa elettrica.
3) Sicurezza personale
a) Rimanere attenti, controllare
quello che si sta facendo e usare
buonsenso quando si usa un utensile
elettrico. Non usare l’utensile
elettrico quando si è stanchi o
medicinali. Un momento di disattenzione
mentre si usa un utensile elettrico può
causare gravi lesioni personali.
b) Utilizzare dispositivi di protezione
individuale. Indossare sempre occhiali
protettivi. L’uso di dispositivi di protezione
come mascherine antipolvere, calzature
antiscivolo, elmetti protettivi o cue
per l’udito, riduce le lesioni personali.
c) Evitare avviamenti non intenzionali.
Accertarsi che l’apparechio sia
spento prima di inserire la batteria,
elettrico. Trasportare un utensile
elettrico con il dito sull’interruttore o
montare la batteria con l’interruttore in
posizione “ON” facilita gli incidenti.
d)Rimuovere ogni chiave o utensile
di regolazione prima di accendere
l’utensile elettrico. Una chiave o
un utensile che rimane a contatto
con una parte rotante della macchina
può provocare lesioni personali.
e) Non sporgersi. Mantenere
sempre appoggio ed equilibrio
adeguati. Questo permette un
controllo migliore dell’utensile
elettrico in situazioni inaspettate.
f) Vestirsi in modo appropriato. Non
indossare vestiti larghi o gioielli.
Tenere i capelli e i vestiti distanti
dalle parti in movimento. Abiti sciolti,
gioielli o capelli lunghi possono rimanere
impigliati nelle parti in movimento.
g) Se vi sono dispositivi da collegare
a impianti per I’estrazione e la
raccolta di polvere, accertarsi che
siano collegati e usati in maniera
appropriata. L’uso di questi dispositivi
può ridurre i rischi correlati alla polvere.
h) Non lasciare che la familiarità
acquisita dall’uso della macchina
consenta di diventare compiacente
ed ignorare i principi di sicurezza
dell’utensile elettrico. Un’azione
negligente può causare lesioni
gravi in una frazione di secondo.
4) Uso e salvaguardia dell’utensile elettrico
a) Non sovraccaricare l’utensile
elettrico. Usare l’utensile elettrico
adatto al lavoro. L’utensile elettrico
adeguato eseguirà il lavoro meglio
ed in modo più sicuro, alla velocità
per la quale è stato progettato.
b) Non utilizzare l’utensile elettrico se
l’interruttore non è in grado di avviarlo
o arrestarlo.Un utensile elettrico che
non può essere azionato con l’interruttore
è pericoloso e deve essere riparato.
c) Rimuovere la batteria dalla macchina
prima di eseguire qualsiasi
regolazione, cambio di accessori, o
prima di riporre l’utensile elettrico.
Queste misure preventive di sicurezza
riducono il rischio di avviamento
accidentale dell’utensile elettrico.
d)Riporre gli utensili elettrici
inutilizzati fuori dalla portata dei
bambini e non permettere l’utilizzo
della macchina a persone che non
abbiano familiarità con l’utensile
stesso e con queste istruzioni. Gli
utensili elettrici sono pericolosi nelle
mani di utilizzatori non addestrati.
e) Curare la manutenzione degli utensili
elettrici e degli accessori. Controllare
il disallineamento o il collegamento
di parti mobili, la rottura di parti
e qualsiasi altra condizione che
dell’utensile elettrico. In caso di danni,
l’utensile elettrico deve essere riparato
prima di usarlo. Molti incidenti sono
causati da una scarsa manutenzione.
f)
taglio. Una adeguata manutenzione
degli organi di taglio, con taglienti
ben alati, li rende meno soggetti ad
incepparsi e più facili da controllare.
g) Usare l’utensile elettrico e gli
accessori relativi secondo le
istruzioni fornite, tenendo presente le
condizioni di lavoro e il tipo di lavoro
da eseguire. L’uso di un utensile elettrico
per operazioni diverse da quelle previste
può provocare situazioni di pericolo.
h) Mantenere le impugnature e
pulite e senza tracce di olio e di
grasso. Le impugnature e superci
di presa scivolose non consentono
di movimentare e controllare in modo
sicuro l’utensile in situazioni impreviste.
6) Uso e precauzioni d’uso
degli utensili a batteria
IMPORTANTE Le seguenti norme di
sicurezza integrano le prescrizioni di sicurezza
presenti nello specifico libretto della batteria
e del carica batteria allegato alla macchina.
a) Per caricare la batteria utilizzare
solo carica batteria raccomandati dal
produttore. Un caricabatterie adatto ad
un tipo di pacco batterie può creare un
rischio di incendio, una scossa elettrica,
un surriscaldamento o una fuoriuscita
di liquido corrosivo della batteria se
utilizzato con un altro pacco batterie.
b) Utilizzare soltanto le batterie
utensile. L’uso di un qualsiasi
altro gruppo di batterie può creare
il rischio di lesioni e incendi.
c) Quando il gruppo batterie non è
in uso, bisogna tenerlo lontano
da altri oggetti di metallo quali
viti o altri piccoli oggetti metallici
che potrebbero provocare un
corto circuito dei contatti. Un
cortocircuito fra i contatti della batteria
può comportare combustioni o incendi.
d)Una batteria in cattive condizioni può
provocare la fuoriuscita del liquido.
Evitare il contatto con il liquido.
In caso di contatto accidentale
risciacquare con acqua. In caso di
contatto del liquido con gli occhi,
consultare anche un medico. Il
liquido fuoriuscito dalla batteria può
provocare irritazioni cutanee o ustioni.
e) Non utilizzare una batteria o un
Le batterie danneggiate o modicate
possono presentare un comportamento
imprevedibile con conseguente incendio,
esplosione o rischio di lesioni.
f) Non esporre il pacco batteria o
l’utensile a fuoco o temperatura
eccessiva. L’esposizione al fuoco
o temperatura superiore a 130 °C
può causare un’esplosione.
g) Ricaricare solo a temperatura
ambiente, tra 0° + 45°C. Non
caricare la batteria o l’utensile
al di fuori di questo intervallo di
temperatura. Una carica impropria o
a temperatura al di fuori dell’intervallo
specicato può danneggiare la batteria
ed aumentare il rischio di incendio.
h) Accertarsi che l’apparecchio sia
spento prima di inserire la batteria.
Montare una batteria in un apparecchio
elettrico acceso può provocare incidenti.
i) Controllare che l’accumulatore sia
in buone condizioni e che non ci
siano segni di danneggiamento.
Non usare la macchina con un
accumulatore danneggiato o usurato.
7) Assistenza
a) Far riparare l’utensile elettrico da
solo ricambi originali. Questo
permette che venga mantenuta la
sicurezza dell’utensile elettrico.
b)
riparazione sulla batteria. Attività di
riparazione devono essere eettuate
dal costruttore o da un centro Centro
di assistenza specializzato.
2.2 NORME DI SICUREZZA
SPECIFICHE PER MOTOSEGHE
ED ELETTROSEGHE
• Mantenere tutte le parti del corpo
lontane dalla catena dentata mentre la
sega a catena è in funzione. Prima di
avviare la sega a catena, sincerarsi che
la catena dentata non sia a contatto con
alcunché. Un momento di disattenzione
mentre si fanno funzionare le seghe a
catena può far sì che i vestiti o il corpo
rimangano impigliati nella catena dentata.
•
l’impugnatura posteriore e la mano
sinistra l’impugnatura frontale. Non si
dovrebbe mai invertire le mani nel tenere
la sega a catena, poiché aumenta il
rischio di incidenti alla propria persona.
•
poiché la catena dentata potrebbe
venire a contatto con cavi nascosti. Il
contatto della catena dentata con un cavo
sotto tensione può mettere sotto tensione
le parti metalliche dell’attrezzo e provocare
una scossa elettrica all’operatore.
• Indossare degli occhiali di sicurezza
e una protezione acustica. Si
raccomandano altri dispositivi di
protezione per Ia testa, le mani ed i
piedi. Indossare dei vestiti di protezione
adeguati ridurrà gli incidenti corporali
provocati da schegge volanti come pure il
contatto accidentale con la sega dentata.
• Non usare una sega a catena su un
albero. L’azionamento di una sega a
catena mentre si sta su un albero può
provocare delle ferite corporali.
• Mantenere sempre un corretto punto
di appoggio del piede e far funzionare
la sega a catena solamente stando su
scale, possono provocare una perdita di
equilibrio o di controllo della sega a catena.
• Quando si taglia un ramo che è sotto
tensione, bisogna fare attenzione al
rischio di un contraccolpo. Quando la
può colpire l’operatore e/o proiettare
la sega a catena fuori controllo.
• Usare estrema cautela quando si tagliano
cespugli e arbusti giovani. I materiali
sottili possono incastrarsi nella catena
dentata e venire proiettati nella vostra
direzione e/o facendovi perdere l’equilibrio.
• Trasportare la sega a catena per
l’impugnatura frontale quando è
spenta mantenendola lontana dal
vostro corpo. Quando si trasporta o si
ripone la sega a catena bisogna sem-
pre mettere la copertura della barra di
guida. Maneggiare correttamente la sega
a catena ridurrà la probabilità di contatto
fortuito con la catena dentata mobile.
• Attenersi alle istruzioni relative alla
catena e per gli accessori di ricambio.
non siano corrette può sia rompersi che
accrescere il rischio di contraccolpo.
• Mantenere le impugnature asciutte, pulite
e senza tracce di olio e di grasso. Le
impugnature grasse, oliose sono scivolose,
provocando così una perdita di controllo.
• Tagliare unicamente il legno. Non
impiegare la sega a catena per usi non
previsti. Per esempio: non utilizzare la
sega a catena per tagliare dei materiali
plastici, materiali per l’edilizia oppure
materiali che non siano di legno.
L’utilizzo della sega a catena per delle
operazioni diverse da quelle previste può
dare origine a situazioni di pericolo.
•
un’età minima per l’utilizzatore.
•
In caso di rotture o incidenti durante
il lavoro, arrestare immediatamente il
motore e allontanare la macchina in modo
da non provocare ulteriori danni; nel
caso di incidenti con lesioni personali
o a terzi, attivare immediatamente
le procedure di pronto soccorso più
adeguate alla situazione in atto e rivolgersi
ad una Struttura Sanitaria per le cure
necessarie. Rimuovere accuratamente
eventuali detriti che potrebbero arrecare
danni o lesioni a persone o a animali
qualora rimanessero inosservati.
L’esposizione prolungata alle
vibrazioni può causare lesioni e disturbi
neurovascolari (conosciuti anche come
«fenomeno di Raynoud» o «mano bianca»)
specialmente a chi sore di disturbi
circolatori. I sintomi possono riguardare
le mani, i polsi e le dita e si manifestano
con perdita di sensibilità, torpore, prurito,
dolore, decolorazione o modiche
strutturali della pelle. Questi eetti possono
essere ampliati dalle basse temperature
ambientali e/o da una presa eccessiva
sulle impugnature. All’insorgere dei
sintomi, occorre ridurre i tempi di utilizzo
della macchina e consultare un medico.
• Fai delle pause e cambia la tua
posizione di lavoro regolarmente.
• La manutenzione impropria, l’uso di
pezzi di ricambio non conformi o la
può causare danni al dispositivo e
procurare gravi lesioni all’utilizzatore.
• Eseguire le operazioni di pulizia
e manutezione prima di riporre la
macchina dopo averla utilizzata.
• Se la macchina ha subìto un colpo
o una caduta assicurarsi che sia in
buone condizioni prima di avviarla.
• Rimuovere i rami in sezioni.
• Prestare attenzione ai rami che,
una volta tagliati possono colpire
l’utilizzatore e a quelli che, caduti a terra,
possono subìre un contraccolpo.
2.3 CAUSE DEL CONTRACCOLPO E
PREVENZIONE PER L’OPERATORE
Si può avere un contraccolpo quando la
punta o l’estremità della barra di guida
tocca un oggetto, oppure quando il legno
si racchiude in sé serrando la catena
dentata nella sezione di taglio.
IT - 5
Il contatto dell’estremità può, in certi casi,
provocare improvvisamente una reazione
inversa, spingendo la barra di guida verso
l’alto e all’indietro verso l’operatore.
Il serraggio della catena dentata sulla
parte superiore della barra di guida
può spingere rapidamente all’indietro
la catena dentata verso l’operatore.
L’una o l’altra di dette reazioni può causare
una perdita di controllo della sega,
provocando così gravi incidenti alla persona.
Non bisogna contare esclusivamente sui
dispositivi di sicurezza integrati nella sega.
AII’utilizzatore di una sega a catena, conviene
prendere diversi provvedimenti per eliminare
rischi di incidenti o di ferite nel corso del lavoro
di taglio. Il contraccolpo è il risultato di un
cattivo uso dell’utensile e/o di procedure o di
condizioni di funzionamento non corrette e
può essere evitato prendendo le precauzioni
• Tenere la sega in modo fermo con
entrambe le mani, con i pollici e le dita
attorno alle impugnature della sega
a catena, e mettere il vostro corpo
e le braccia in una posizione che vi
permetta di resistere alle forze di
contraccolpo. Le forze di contraccolpo
possono essere controllate dall’operatore
se si sono prese le precauzioni del caso.
Non lasciar partire la sega a catena.
• Non tendere le braccia troppo lontano
e non tagliare al di sopra dell’altezza
della spalla. Ciò contribuisce a evitare
i contatti involontari con le estremità e
permette un migliore controllo della sega
a catena nelle situazioni impreviste.
• Utilizzare unicamente le guide a barra
Guide e catene di ricambio non adeguate
possono dar origine a una rottura della
catena e/o a dei contraccolpi.
• Attenersi alle istruzioni del costruttore
manutenzione della sega a catena. Un
decremento del livello della profondità può
portare a un aumento dei contraccolpi.
• Tecniche di utilizzo della sega a catena
elettrica (con alimentazione a batteria)
Osservare sempre le avvertenze per
la sicurezza e attuare le tecniche di
taglio più adatte al tipo di lavoro da
eseguire, secondo le indicazioni e gli
esempi riportati nelle istruzioni d’uso.
• Movimentazione della sega a
catena elettrica (con alimentazione
a batteria) in sicurezza
Ogni volta che è necessario movimentare
o trasportare la macchina occorre:
– spegnere il motore, attendere l’arresto
della catena e scollegare la macchina
dalla rete elettrica (rimuovere la
batteria dalla sua sede);
– applicare la protezione copribarra;
–
impugnature e orientare la barra nella
direzione contraria al senso di marcia.
Quando si trasporta la macchina con
un automezzo, occorre posizionarla
in modo da non costituire pericolo per
nessuno e bloccarla saldamente.
• Raccomandazioni per i principianti
di abbattimento o di sramatura, è opportuno:
–
sull’uso di questo tipo di attrezzatura;
– aver letto accuratamente le avvertenze
di sicurezza e le istruzioni d’uso
contenute nel presente manuale;
–
a cavalletti, in modo da acquisire la
necessaria familiarità con la macchina
e le tecniche di taglio più opportune.
2.4 TUTELA AMBIENTALE
• Durante il lavoro, viene dispersa
nell’ambiente una certa quantità di olio,
catena; per questa ragione, usare solo olii
L’uso di un olio minerale o di molio per
motori arreca gravi danni all’ambiente.
• Seguire scrupolosamente le norme locali per
lo smaltimento di imballi, parti deteriorate o
qualsiasi elemento a forte impatto ambientale;
spazzatura, ma devono essere separati e
conferiti agli appositi centri di raccolta, che
provvederanno al riciclaggio dei materiali.
• Seguire scrupolosamente le norme locali
per lo smaltimento dei materiali di risulta
• Al momento della messa fuori servizio, non
abbandonare la macchina nell’ambiente,
ma rivolgersi a un centro di raccolta,
secondo le norme locali vigenti.
Non gettare le apparecchiature
IT - 6
elettroniche e la sua attuazione in conformità
alle norme nazionali, le apparecchiature
elettriche esauste devono essere raccolte
modo eco-compatibile. Se le apparecchiature
elettriche vengono smaltite in una discarica o
nel terreno, le sostanze nocive possono
raggiungere la falda acquifera ed entrare nella
catena alimentare, danneggiando la vostra
salute e benessere. Per informazioni più
approfondite sullo smaltimento di questo
prodotto, contattare l’Ente competente per lo
Rivenditore.
batterie con la dovuta attenzione per il
nostro ambiente. La batteria contiene
materiale che è pericoloso per voi e per
l’ambiente. Essa deve essere rimossa e
smaltita separatamente in una struttura che
accetta le batterie agli ioni di litio.
imballaggi usati, consente il riciclaggio
dei materiali e la riutilizzazione. Il
riutilizzo dei materiali riciclati aiuta a
prevenire l’inquinamento ambientale e
riduce la domanda di materie prime.
3. CONOSCERE LA MACCHINA
3.1 DESCRIZIONE MACCHINA
E USO PREVISTO
Questa macchina è una attrezzatura
forestale e precisamente un dispositivo
potatore a catena alimentato a batteria.
La macchina si compone essenzialmente
di un motore alimentato da una batteria e di
una barra di guida che serve a trasmettere
il movimento dal motore alla catena dentata
che funge da sega vera e propria.
L’operatore regge la macchina con due
mani, utilizzando l’impugnatura anteriore
e posteriore, e può azionare i comandi
principali mantenendosi sempre a distanza
di sicurezza dal dispositivo di taglio.
3.1.1 Uso previsto
Questa macchina è progettata e costruita per:
– la sramatura di alberi di dimensioni
rapportate alla lunghezza della
barra di guida o di oggetti in legno
di analoghe caratteristiche;
– essere utilizzata da un solo operatore.
3.1.2 Uso improprio
sopra citati, può rivelarsi pericoloso e causare
danni a persone e/o cose. Rientrano nell’uso
improprio (come esempio, ma non solo):
– regolarizzare siepi;
– lavori di intaglio;
– sezionare bancali, casse e imballi in genere;
– sezionare mobili o quant’altro
possa contenere chiodi, viti o ogni
genere di componenti metallici;
– eseguire lavori di macelleria;
– usare la macchina per il taglio di materiali
che non siano di legno (materiali
plastici, materiali per l’edilizia);
– usare la macchina come leva per
sollevare, spostare o spezzare oggetti;
–
– l’impiego di dispositivi di taglio diversi
da quelli elencati nella tabella “Dati
– utilizzare la macchina in più di una persona.
IMPORTANTE L’uso improprio della
macchina comporta il decadimento della
garanzia e il declino di ogni responsabilità del
Costruttore, riversando sull’utilizzatore gli oneri
derivanti da danni o lesioni proprie o a terzi.
3.1.3 Tipologia di utente
Questa macchina è destinata
all’utilizzo da parte di consumatori,
cioè operatori non professionisti. È
3.2 COMPONENTI PRINCIPALI
A. Motore: fornisce il movimento
al dispositivo di taglio.
B. Asta Comandi: vi sono i comandi
principali di accelerazione.
C. Impugnatura posteriore: impugnatura
di supporto situata nella parte
posteriore dell’asta comandi.
D. Impugnatura anteriore: impugnatura
di supporto situata sull’asta comandi.
E. Dispositivo potatore: dispositivo preposto
alla sramatura e sfrondatura di alberi.
F. Imbracatura:
passando sopra la spalla, aiuta a sostenere
il peso della macchina durante il lavoro.
G. Barra di guida: sostiene e
guida la catena dentata.
H. Catena dentata: elemento preposto
al taglio, costituito da maglie di
IT - 7
trascinamento fornite di piccole lame
laterali tenuti insieme da rivetti.
I. Elemento ferma catena: dispositivo
di sicurezza che impedisce movimenti
incontrollati della catena dentata in
caso di rottura o allentamento.
J. Protezione copribarra: dispositivo
di copertura della sega a catena sulla
barra di guida da utilizzare durante
la movimentazione, il trasporto o
rimessaggio della macchina.
K. Batteria: (se non fornita con la
richiesta“) dispositivo che fornisce
corrente elettrica all’utensile; le sue
caratteristiche e norme d’uso sono
L. Carica batteria (se non fornito con
ccessori a
richiesta“): dispositivo che si utilizza
per ricaricare la batteria; le sue
caratteristiche e norme d’uso sono
3.3 ETICHETTA DI
IDENTIFICAZIONE
1. Livello potenza sonora
2. Marchio di conformità
3. Mese/Anno di costruzione
4. Tipo di macchina
5. Numero di matricola
6. Nome e indirizzo del Costruttore
7. Codice articolo
8. Tensione e Frequenza di alimentazione
9. Velocità catena
macchina negli appositi spazi dell’etichetta
riportata nel retro della copertina.
IMPORTANTE Utilizzare i dati di
identificazione riportati sull’etichetta di
identificazione prodotto ogni volta che
si contatta l’officina autorizzata.
IMPORTANTE L’esempio della
dichiarazione di conformità si trova
nelle ultime pagine del manuale.
3.4 SEGNALETICA DI SICUREZZA
Sulla macchina compaiono vari simboli.
ATTENZIONE! PERICOLO!
Questa macchina, se non usata
correttamente, può essere
pericolosa per sé e per gli altri.
PERICOLO DI PROIEZIONI!
Fare attenzione alle possibili
proiezioni di materiale, causato
dal dispositivo di taglio,
che possono causare gravi
lesioni a persone o cose.
ATTENZIONE! Prima di usare
questa macchina leggere
il manuale di istruzioni.
Indossare occhiali di protezione.
Indossare protezioni acustiche.
Indossare il casco di protezione.
Indossare guanti antiscivolo.
Indossare calzature di
protezione antiscivolo!
Non esporre alla pioggia
(o all’umidità)
PERICOLO! Folgorazione.
Mantenere una distanza
di almeno 15 mt dai cavi
delle linee aeree.
Allontanare qualunque
persona o animale domestico
ad almeno 15 mt durante
l’impiego della macchina
IT - 8
Rimuovere la batteria prima
controllo, pulizia o intervento
di manutenzione/regolazione
sulla macchina.
IMPORTANTE Le etichette adesive
rovinate o divenute illeggibili devono essere
sostituite. Richiedere le nuove etichette al
proprio centro di assistenza autorizzato.
4. MONTAGGIO
Le norme di sicurezza da seguire
sono descritte al cap. 2. Rispettare
scrupolosamente tali indicazioni per
non incorrere in gravi rischi o pericoli.
Per motivi di magazzinaggio e trasporto, alcuni
componenti della macchina possono non
essere assemblati direttamente in fabbrica,
ma devono essere montati dopo la rimozione
dall’imballo, seguendo le istruzioni seguenti.
Lo sballaggio e il completamento del
montaggio devono essere eettuati su
una supercie piana e solida, con spazio
suciente alla movimentazione della
macchina e degli imballi, avvalendosi
sempre degli attrezzi appropriati.
Non utilizzare la macchina prima di
aver portato a termine le indicazioni
della sezione “MONTAGGIO”.
4.1 DISIMBALLAGGIO
1. Aprire l’imballo con cautela, con
attenzione a non smarrire componenti.
2. Consultare la documentazione inclusa nella
scatola, comprese le presenti istruzioni.
3. Estrarre dalla scatola tutti i
componenti non montati.
4. Estrarre la macchina dalla scatola.
5. Smaltire la scatola e gli imballi nel
rispetto delle normative locali.
4.2 MONTAGGIO DELLA BARRA DI
GUIDA E DELLA CATENA DENTATA
Indossare sempre robusti guanti
da lavoro per maneggiare la barra e la
catena. Prestare la massima attenzione
nel montaggio della barra e della catena
per non compromettere la sicurezza e
l’ecienza dalla macchina; in caso di
dubbi, contattare il vostro Rivenditore.
Prima di eettuare il montaggio,
vericare che la batteria non sia
inserita nel suo alloggiamento.
1.
rimuovere il carter della catena (Fig.
trascinamento e alla sede della barra.
2.
posteriore del corpo macchina.
3. Montare la catena attorno al pignone di
trascinamento (Fig. 5.A) e lungo le guide
della barra, facendo attenzione a rispettare
il senso di scorrimento (Fig. 5.B).
Senso di scorrimento
della catena
Se la punta della barra è munita di
pignone di rinvio, curare che le maglie di
trascinamento della catena si inseriscano
correttamente nei vani del pignone (Fig. 6.).
4.
5.C) sia correttamente inserito nell’apposito
foro della barra; in caso contrario, agire
opportunamente sulla vite tendicatena (Fig.
5. Rimontare il carter, senza serrare
completamente la manopola.
6. Agire opportunamente sulla vite
corretta tensione della catena (Fig. 7).
7. Tenendo la barra sollevata, serrare a
fondo la manopola del carter (Fig. 8.A).
4.2.1 Controllo della tensione
della catena
Controllare la tensione della catena.
la catena a metà della barra, le maglie di
trascinamento non escono dalla guida (Fig. 7)
4.3 MONTAGGIO DISPOSITIVO
POTATORE
Prima di eettuare il montaggio,
vericare che la batteria non sia
inserita nel suo alloggiamento.
1.
L’inserimento è completo quando i pioli
fuoriescono completamente dal foro.
2.
Other manuals for MP 20 Li A
1
This manual suits for next models
1
Table of contents
Languages:
Other Stiga Lawn And Garden Equipment manuals
Stiga
Stiga SV 213 E User manual
Stiga
Stiga 85 COMBI User manual
Stiga
Stiga BIO MASTER 2200 User manual
Stiga
Stiga Snow Throwers User manual
Stiga
Stiga Park series User manual
Stiga
Stiga PARK 121 M User manual
Stiga
Stiga SD 98 Series User manual
Stiga
Stiga SV 415 E User manual
Stiga
Stiga Garden Range User manual
Stiga
Stiga SV 415 E User manual
Stiga

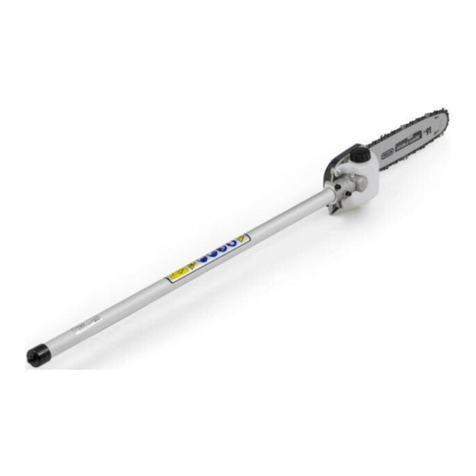

Stiga PRS 1501 User manual
Stiga
Stiga RECYCLING VE32 User manual
Stiga
Stiga SILEX 95 B User manual
Stiga
Stiga SV 415 E User manual
Stiga
Stiga SV 415 E User manual
Stiga
Stiga PARK 2WD 110 Combi Pro User manual
Stiga
Stiga BIO MASTER 2200 User manual
Stiga
Stiga BIO MASTER 2200 User manual
Stiga
Stiga SV 415 E User manual
Stiga
Stiga 110 Combi Pro User manual
Popular Lawn And Garden Equipment manuals by other brands
SNOWJOE
SNOWJOE sunjoe 24V-X2-OGV-RM Operator's manual
Pyle
Pyle SereneLife PSLBZ22 user manual
Gardener's supply company
Gardener's supply company SunLite Assembly instructions
Fraser Hill Farm
Fraser Hill Farm FHFFIRETRK071L Installation, Use and Care Instructions
Opitec
Opitec Bird Nesting Box 115.338 manual
Snapper
Snapper 1690565 installation instructions
FU-TSU
FU-TSU R Instruction book
WONDERMAKE
WONDERMAKE solarca1 manual
Craftsman
Craftsman 25cc - Propane Curved Shaft Trimmer Powered by... Operation manual
Southland
Southland SEA528T Operator's manual
PondXpert
PondXpert SolarAir 150 quick start guide
GreenWorks Pro
GreenWorks Pro ULTRA POWER EA60L00 Operator's manual
