Stuv B.100H User guide

STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
   
Gas fireplace / Foyer au gaz
INSTALLATION, SERVICING AND USER INSTRUCTIONS
INSTALLATION, SERVICE ET MODE D’EMPLOI
STÛV B.100H

2
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
TABLE DES MATIÈRES
1 NORMES, SÉCURITÉ ET CARACTÉRISTIQUES
TECHNIQUES 3
1.1 INSTRUCTIONS DE SÉCURITÉ ET LÉGALES 4
1.2 SPÉCIFICATIONS TECHNIQUES 9
2. INSTRUCTIONS D’INSTALLATION 10
2.1 RACCORDEMENT AU GAZ 10
2.2 VENTILATION DE LA PIÈCE 10
2.3 INSTALLATION DU FOYER 10
2.4 CONVECTION ET VENTILATION DU CAISSON
11
2.5 DISTANCES DE SÉCURITÉ 13
2.6 ALCOVE DE TÉLÉVISEUR 13
2.7 INSTALLATION DU BÂTIT MÉTALIQUE 14
2.8 MISE EN PLACE DU JEU DE BÛCHES/GALETS 15
2.9 INSTALLATION DE LA GRILLE DE PROTECTION 17
3 CONNEXIONS GAZ 18
3.1 ARRIVÉ DES CONDUITES DE GAZ 18
3.2 VALVE ET RÉGULATEURS 19
3.3 CONVERSION DU TYPE DE GAZ 20
3.4 CIRCUIT D’ASSEMBLAGE 21
4 CHEMINÉE 22
4.1 RACCORDEMENT DES CONDUITS DE CHEMINÉE 22
4.2 INSTRUCTIONS POUR LE POSITIONNEMENT DU
DÉBOUCHÉ MURAL 25
4.3 CONDUITS DE CHEMINEE CONCENTRIQUES 27
5. INFORMATIONS D’UTILISATION 28
5.1 PREMIÈRE MISE EN SERVICE 28
5.2 TÉLÉCOMMANDE 28
5.3 NETTOYAGE ET ENTRETIEN 37
5.4 ENLEVER LA VITRE 38
6. ENTRETIEN 39
6.1 NETTOYAGE DU JEU DE BÛCHES OU DES
GALETS 39
6.2 ENTRETIEN DES BRÛLEURS 40
6.3 PIÈCES DÉTACHÉES 40
7. GUARANTIE D’USINE 45
CERTIFICAT DE GUARANTIE 47
CONTENT
1 STANDARDS, SAFETY AND TECHNICALS
SPECIFICATIONS 3
1.1 SAFETY AND LEGAL INSTRUCTIONS 4
1.2 TECHNICAL SPECIFICATIONS 9
2. INSTALLATION INSTRUCTIONS 10
2.1 GAS CONNECTION 10
2.2 VENTILATION OF THE ROOM 10
2.3 FIREPLACE INSTALLATION 10
2.4 CONVECTION AND VENTILATION
OF THE CHASE 11
2.5 SAFETY DISTANCES 13
2.6 TV POCKET 13
2.7 FRAMING KIT INSTALLATION 14
2.8 FUEL BED ARRANGEMENTS 15
2.9 PROTECTION MESH INSTALLATION 17
3 GAS CONNECTIONS 18
3.1 ARRIVING GAS LINES 18
3.2 VALVE AND REGULATORS 19
3.3 GAS TYPE CONVERSION 20
3.4 ASSEMBLY CIRCUIT 21
4 FLUE 22
4.1 FLUE CONNECTION 22
4.2 LOCATING THE WALL MOUNTED TERMINALS
25
4.3 CONCENTRIC FLUE SYSTEM 27
5. USER INSTRUCTIONS 28
5.1 FIRST TIME OF OPERATION 28
5.2 REMOTE CONTROL OVERVIEW 28
5.3 CLEANING AND MAINTENANCE 37
5.4 REMOVING THE GLASS 38
6. SERVICING 39
6.1 CLEANING THE CERAMICS
39
6.2 SERVICING THE BURNERS 40
6.3 SPARE PARTS 40
7. MANUFACTURER’S GUARANTEE 45
GUARANTEE CERTIFICATE 46

3
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015

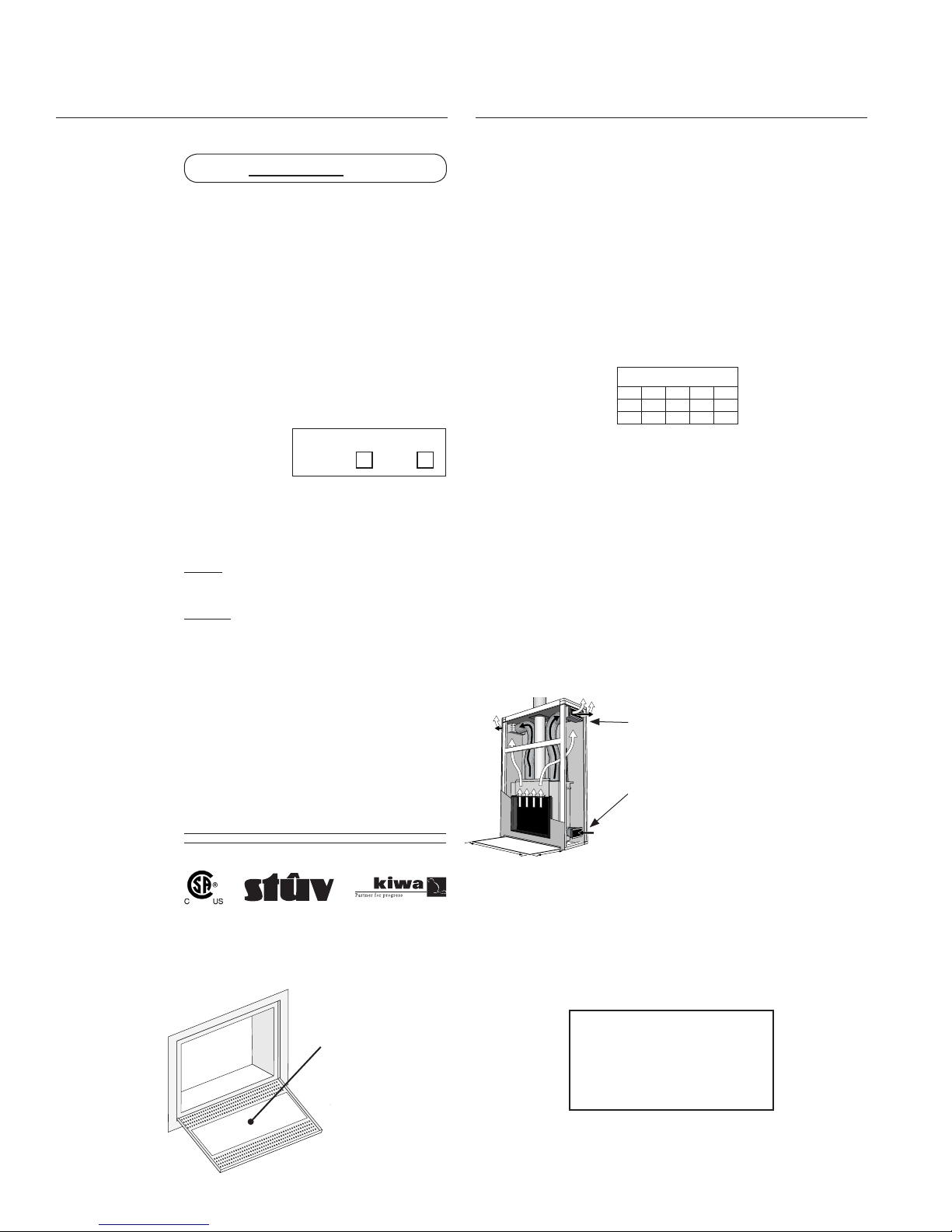

1. Standards, certifications
and markings
1. Normes, sécurité et
caractéristiques techniques
Standards sticker application Application de l’autocollant des normes
Location of Standards sticker /
Emplacement de l’autocollant des normes
Warning : The maintenance door
assembly must alway stay with
the appliance.
Attention: L’assemblage de la
porte doit rester avec l’appareil.
RATING PLATE NO / NO PLAQUE DE MARQUAGE
MODEL STÛV B.100H
ANS Z21.88-2014 / CSA 2.33-2014 Vented Gas Fireplaces
CAN/CGA 2.17-M91
Gas-Fired Appliance For Use At High Altitudes / Foyez au gaz à évacuation
pour toutes altitudes
Certied for / Certié pour Canada and U.S.A.
MANUFACTURED BY/FABRIQUÉ PAR: STUV S.A.,
rue Jules Borbouse 4
B-5170 Bois-de-Villers, Belgium (www.stuv.com)
TYPES OF GAS / TYPE DE GAZ:
This appliance is only for use with Propane or Natural Gas.
Cet appareil doit être utilisé uniquement avec du Propane ou Gaz Naturel.
CONVERSION / CONVERSION:
This replace can’t be converted from one gas type to the other unless the
ofcial and certied conversion kit is used.
Cet appareil ne peut être converti d’un type de gaz à l’autre sauf si une
trousse de conversion certiée est utilisée.
MANUFACTURED (MOBILE) HOME:
This appliance may be installed in an aftermarket, permanently located,
manufactured (mobile) home where not prohibited by local codes. See
manufacturer + owners manuals and install in Canada accordance to CSA
Z240 MH (Title 24, Part 3280).
MAISON (MOBILE) PREFABRIQUÉE:
Cet appareil peut être installé dans une maison préfabriquée (mobile) à
demeure si les règlements locaux le permettent. Voir la notice du fabricant +
propriétaire et installer au Canada selon CSA Z240 MH (titre 24, partie 3280).
FOR USE WITH GLASS
CERTIFIED WITH THE
APPLIANCE ONLY
THIS VENTED GAS
FIREPLACE IS NOT FOR
USE WITH AIR FILTERS
POUR UTILISATION
EXCLUSIVE AVEC LES VITRES CERTIFIÉES AVEC L’APPAREIL.
CE FOYER AU GAZ A ÉVACUATION NE PEUT ÊTRE UTILISÉ AVEC DES
FILTRES A AIR.
This Appliance is Equipped For Use With /
Cet Appareil est Équipé Pour Utilise Avec :
NATURAL GAS LP-GAS
GAZ NATUREL LP GZ
REFER TO INSTALLATION AND OPERATING MANUAL FOR LIGHTING
AND EXTINGUISHING INSTRUCTIONS
USE OF PROTECTION MESH IS MANDATORY
SE REFERER AU MANUEL D’INSTALLATION ET D’UTILISATION POUR
LES INSTRUCTIONS D’ALLUMAGE ET D’EXTINCTION
L’UTILISATION DE LA GRILLE DE PROTECTION EST OBLIGATOIRE
DO NOT REMOVE THIS INSTRUCTION PLATE
NE PAS ENLEVER CETTE PLAQUE DE MARQUAGE
Gas type / type de gaz NG LPG
Supply Pressure / pression iwc 7 11
Nominal Heat Input /
apport de chaleur nominal
BTU 47000 39000
Consumption / consommation m³/hr 1,306 0,423
Burner Pressure (hot) /
pression du brûleur
iwc 3,8 10
Injector Marking (x2) /
marquage injecteur (x2)
560 180
Pilot / veilleuse 51 30
Efciency Class / classe d’efcacité 2 2
Nox Class / classe Nox 4 4
Interior Ø / Ø intérieur 5”
Authorized conduct / Conduit autorisé ICC (ExcelDirect)
DURAVENT (DirectVent Pro)
CAUTION: Hot while in operation. Dot not touch. Severe Burns may
result. Due to high surface temperatures keep children, clothing and
furniture, gasoline and other liquids having ammable vapors away.
Keep burner and control empartment clean. See installation and
operating instructions accompanying appliance.
ATTENTION: Chaud lorsqu’en fonctionnement. Ne pas toucher. De
graves brûlures peuvent survenir. A cause de surfaces très chaudes,
tenir éloignés les enfants, les vêtements et les meubles, essence et
autres produits inammables. Garder la cavité enfermant le brûleur
et les moniteurs toujours propre. Voir le manuel d’installation et
d’utilisation qui accompagne cet appareil.
VENTED GAS FIREPLACE - NOT FOR USE WITH SOLID FUEL
FOYER AU GAZ À ÉVACUATION - NE PAS UTILISER AVEC DU
COMBUSTIBLE SOLIDE
FOR SAFETY READ BEFORE LIGHTING /
A LIRE AVANT L’ALLUMAGE
This appliance must be installed in accordance with local codes. If any; if
none, follow the current CAN/CGA-B149 (Canada), or ANSI Z223.1 (USA)
Installation Codes.
Cet appareil doit être installé en respect des codes locaux ou, en l’absence
de tels règlements, selon les codes d’installation CAN/CGA-B149 (Canada),
or ANSI Z223.1
WARNING: If you do not follow these instructions exactly, a re or explosion
may result causing property damage, personal injury or loss of life. Improper
installation, adjustment, alteration, service or maintenance can cause injury
or property damage. Refert to the owner’s information manual provided with
this appliance. For assistance or additional information consult a qualied
installer, service agency or gas supplier.
AVERTISSEMENT: Si vous ne suivez pas à la lettre ces instructions risque
de déclencher un incendie ou une explosion entrainant des dommages, des
blessures ou la mort. Une mauvaise installation, ajustement, ou modication,
de service ou d’entretien peut provoquer des blessures ou des dommages
matériels. Raportez-vous au manuel d’information du propriétaire fournie avec
cet appareil. Pour de l’aide ou des informations supplémentaires consulter un
installateur qualié, une agence de service ou fournisseur de gaz.
A) This appliance is equipped with an ignition device which automatically
lights the pilot. Do not try to light the pilot by hand.
B) BEFORE OPERATING: smell all around the appliance area for gas. Be
sure to smell near to the oor because some gas is heavier than air and
will settle on the oor.
WHAT TO DO IF YOU SMELL GAS
• Do not try to light any appliance
• Do not touch any electric switch,
do not use any phone in your
building
• Immediatly call your gas supplier
from a neighbour’s phone. Follow
the gas supplier’s instructions
• If you cannot reach your gas supplier, call the re department
C) Do not use the applicance if any part has been under water. Have the
appliance inspected by a qualied service technician and replace any part
of the control system and any gas control which have been underwater
DATE OF MANUFACTURE /
DATE DE FABRICATION
JAN FEB MAR APR 2015
MAY JUN JUL AUG 2016
SEP OCT NOV DEC 2017
A) Cet appareil est muni d’un dispositif d’allumage qui allume
automatiquement la veilleuse. Ne tentez pas d’allumer la veilleuse
manuellement
B) AVANT DE FAIRE FONCTIONNER, renifez tout autour de l’appareil
pour déceller une odeur de gaz. Assurez vous de reniez près
du plancher, car certains gaz sont plus lourds que l’air et peuvent
s’accumuler au niveau du sol
QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ :
• Ne pas tenter d’allumer d’appareil
• Ne touchez à aucun interrupteur; ne pas vous servir des téléphones se
trouvant dans le bâtiment
• Appelez immédiatement votre fournisseur de gaz depuis un voisin.
Suivez les instructions du fournisseur
• Si vous ne pouvez rejoindre le fournisseur, appelez le service des
incendies
C) N’utlisez pas cet appareil s’il a été plongé dans l’eau, même partielement.
Faites inspecter l’appareil par un technicien qualié et remplacez toute
partie du système de contrôle et toute commande qui on été plongés
dans l’eau.
2 x 28 sq. in. air ow intlet /
entré d’air 2 x 28 po2
Floor clearances to
combustible materials /
Distances aux materiaux
combustibles au sol
MINIMUM CLEARANCES TO
COMBUSTIBLE MATERIALS /
DISTANCES MINIMALES AUX
MATÉRIAUX COMBUSTIBLES
Side standoff / côté espaceur 0”
Back standoff / arrière espaceur 0”
Top standoff / au-dessus espaceur 0”
Floor (legs) / plancher (pattes) 0”
15”
43 1/2”
Convection:
2 x 28 sq. in. air ow outlet /
po2sortie d’air
Ventilation:
2 x 6 sq. in. air ow outlet /
po2sortie d’air

4
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
1.1 safety and legal instructions 1.1 instructions de sécurité et légales
INSTALLER:
Leave this manual with the appliance.
CONSUMER:
Retain this manual for future reference.
INSTALLATEUR:
Laisser cette notice avec le foyer.
UTILISATEUR:
Garder cette notice pour utilisation future.
This appliance is only for use with the type of gas indicated
on the rating plate. This appliance is not convertible for
use with other gases, unless a certified kit is used.
ce foyer ne peut être utilisé qu’avec le type de gaz
renseigné sur la plaque d’identification. Ce foyer ne peut
être converti à un autre type de gaz que si une trousse
d’adaptation certifiée est utilisée.
USE OF PROTECTION MESH IS MANDATORY L’UTILISATION D’UNE GRILLE DE
PROTECTION EST OBLIGATOIRE;
WARNING:
If the information in these instructions is not followed
exactly, a fire or explosion may result causing
property damage, personal injury or death. FIRE OR
EXPLOSION HAZARD.
FOR YOUR SAFETY
Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS
+Leave the building immediatly.
+Do not try to light any appliance.
+Do not touch any electrical switch;
+Do not use any phone in your building.
+Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
+If you cannot reach your gas supplier call the fire
department.
Installation and service must be performed by a qualified
installer, service agency or the gas supplier.
ATTENTION:
si les instructions de cette notice ne sont pas suivies à
la lettre, un feu ou une explosion pourrait se produire
et provoquer des dommages,des blessures ou même
causer la mort. DANGER DE FEU OU D’EXPLOSION
POUR VOTRE SECURITE:
Ne pas ranger ou utiliser d’essence ou autres liquides et
solvants inflammables à proximité d’un foyer.
QUE FAIRE SI VOUS SENTEZ DES
ODEURS DE GAZ:
+sortir du batiment immédiatement
+ne pas tenter de démarrer votre appareil
+ne toucher aucun interrupteur électrique
+ne pas utiliser de téléphone
+appeler votre forunisseur de gaz depuis le
téléphone d’un voisin et suivre ses instructions - si
vous ne parvenez pas à joindre votre fournisseur
de gaz, appeler les pompiers
L’installation doit être confiée à un installteur qualifié, une
agence de service qualifiée ou le fournisseur de gaz.

5
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
Caution
FOR YOUR SAFETY - Do not install or operate your
STÛV fireplace without first reading and understanding
this manual. Any installation or operational deviation
from the following instructions voids the STÛV Warranty
and may prove hazardous.
This appliance and its individual shut off valve must be
disconnected from gas supply piping system during
any pressure testing of that system at test pressures in
excess of 1/2 psig (3.5 kPa).
This appliance must be isolated from the gas supply
piping system by closing its individual manual shut off
valve during any pressure testing of the gas supply
piping system at test pressures equal to or less than 1/2
psig (3.5 kPa).
Note: When lit for the first time, the appliance will emit
a slight odour for a couple of hours. This is due to the
curing of paints, sealants and lubricants used in the
manufacturing process.This condition is temporary. Open
doors and windows to ventilate area. Smoke and fumes
caused by the curing process may cause discomfort to
some individuals.
Do not use the fireplace if any part has been under water.
Immediately call a qualified service technician to inspect
the fireplace and to replace any part of the control
system and any gas control which has been under water.
Safety
Due to high temperatures, this gas appliance should
be located out of traffic and away from furniture and
draperies.
Children and adults should be alerted to the hazards
of high surface temperatures and should stay away to
avoid burns or clothing ignition.
Young children should be carefully supervised when they
are in the same room as the appliance.
Clothing or other flammable material should not be
placed on or near the appli- ance.
Any grill, panel or door removed for servicing the unit
must be replaced prior to operating. Failure to do so may
create a hazardous condition.
Installation and repair should be done by a qualified
service person.The appliance should be inspected before
use and at least annually by a professional service person.
More frequent cleaning may be required due to excessive
lint from carpeting, bedding material, etc.. It is imperative
that control compartments, burners and circulating air
passageways of the appliance be kept clean.
It is our policy that no responsibility is assumed by the
Company or by any of its employees or representatives
for any damages caused by an inoperable, inadequate,
or unsafe condition which is the result, either directly
or indirectly, of any improper operation or installation
procedures.
This appliance must not be connected to a chimney flue
serving a separate solid fuel burning appliance.
Recommandations
POUR VOTRE SECURITÉ - ne pas installer votre foyer
STÛV sans avoir attentivement lu cette notice. Tout écart
à cette notice rendra la garantie STÛV non opposable et
pourrait provoquer des dommages.
Ce foyer ainsi que sa valve de fermeture indviduelle
doivent être déconnectés du réseau d’alimentation du
gaz durant tout test de pression dépassant 1/2 psig (3.5
kPa).
Ce foyer doit être isolé du réseau d’alimentation du
gaz en fermant sa valve manuellement durant tout
test de pression inférieur ou égal à 1/2 psig (3.5kPa).
Remarque: au premier allumage, ce foyer va émettre
une légère odeur durant quelques heures. C’est normal,
il s’agit de solvants qui se dégagent de la cuisson de la
peinture générée par le premier feu dans la chambre de
combustion. C’est temporaire, ouvrez portes et fenêtres
pour ventiler la pièce. La fumée et les odeurs produites
peuvent être désagréables.
Ne jamais utiliser l’appareil si un composant ou l’autre a
été sous l’eau. Appeler un technicien qui se chargera de
remplacer tous les composants ayant pu souffrir de l’eau.
Securité
Parce que ce foyer dégage de hautes températures, tous
les meubles ou habits doivent être placés à distance.
Les enfants et adultes doivent être sensibilisés aux
dangers et se tenir à distance pour éviter les brûlures ou
inflammation des vêtements.
Les jeunes enfants doivent être surveillés lorsqu’à
proximité de l’appareil.
Les habits ne doivent jamais être déposés sur ou à
proximité du foyer.
Les grilles ou portillon de service doivent être replacés
à leur
bonne place avant l’allumage. tout manquement peut
engendrer des dégâts.
L’installation et la maintenance doivent être réalisés par une
personne qualifiée. Cet appareil doit être inspecté avant
l’utilisation et par un professionnel au moins une fois par an.
Des nettoyages plus fréquents peuvent se justifier si
des travaux sont effectués, il est impératif que les zones
sensibles, les
contrôles, les brûleurs ainsi que les chemins d’air restent
parfaitement propres.
Tout dégât direct ou indirect engendré par une
installation ou une utilisation inadéquate ou impécise du
foyer par rapport à cette notice, dégage STÛV et ses
représentants de toute responsabilité.
Ce foyer ne doit pas être raccordé à une cheminée
servant à l’extraction des fumées d’un autre foyer à
combustible solide.

6
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
From Massachusetts Rules and Regulations 248 CMR 5.08:
(a) For all side wall horizontally vented gas fuelled
equipment installed in every dwelling,building or structure
used in whole or in part for residential purposes, including
those owned or operated by the Commonwealth and
where the side wall exhaust vent termination is less than
seven (7) feet above finished grade in the area of the
venting, including but not limited to decks and porches,
the following requirements shall be satisfied.
1. INSTALLATION OF CARBON MONOXIDE
DETECTORS. At the time of installation of the
side wall horizontal vented gas fuelled equipment,
the installing plumber or gas fitter shall observe
that a hard wired carbon monoxide detector
with an alarm and battery back-up is installed
on the floor level where the gas equipment is to
be installed, in addition, the installing plumber or
gas fitter shall observe that a battery operated
or hard-wired carbon monoxide detector with an
alarm is installed on each additional level of the
dwelling, building or structure served by the side
wall horizontal vented gas fuelled equipment. It
shall be the responsibility of the property owner
to secure the services of qualified licensed
professionals for the installation of hard-wired
carbon monoxide detectors.
a. In the event that the side wall horizontally
vented gas fuelled equipment is installed in a
crawl space or an attic, the hard-wired carbon
monoxide detector with alarm and battery
back-up may be installed on the next adjacent
floor level.
b. In the event that the requirements of this
subdivision cannot be met at the time of
completion of installation,the owner shall have
a period of thirty (30) days to comply with the
above requirements; provided, however, that
during said thirty (30) day period, a battery
operated carbon monoxide detector with an
alarm shall be installed.
2. APPROVED CARBON MONOXIDE DETECTORS.
Each carbon monoxide detector as required
in accordance with the above provisions shall
comply with NFPA 720 and be ANSI/UL 2034
listed as IAS certified.
3. SIGNAGE. A metal or plastic identification plate
shall be permanently mounted to the exterior of
the building at a minimum height of eight (8) feet
above grade directly in line with the exhaust vent
terminal for the horizontally vented gas fuelled
heating appliance or equipment. The sign shall
read, in print size no less than one-half (1/2)
inch in size, “GAS VENT DIRECTLY BELOW. KEEP
CLEAR OF ALL OBSTRUCTIONS”.
4. INSPECTION. The state or local gas inspector
of the side wall horizontally vented gas fuelled
equipment shall not approve the installation
unless, upon inspection, the inspector observes
carbon monoxide detectors and signage
installed in accordance with the provisions of 248
CMR 5.089(2)(a) 1 through 4.
b. EXEMPTIONS. The following equipment is
exempt from 248 CMR 5.089(2)(a) 1 through 4.
1. The equipment listed in Chapter 10 entitled
“Equipment Not Required To Be Vented” in the
most current edition of NFPA 54 as adopted by
the Board; and
2. Product Approved side wall horizontal vented
gas fuelled equipment installed in a room or
structure separate from the dwelling, building or
structure used in whole or in part for residential
purposes.
c. MANUFACTURER REQUIREMENTS – GAS
EQUIPMENT VENTING SYSTEM PROVIDED.
When the manufacturer of Product Approved
side wall horizontally vented gas equipment
provides a venting system design or venting
system components with the equipment, the
instructions provided by the manufacturer for
installation of the equipment and the venting
system shall include:
1. Detailed instructions for the installation of
the venting system design or the venting
system components; and
2. A complete parts list for the venting system
design or venting system.
d. MANUFACTURER REQUIREMENTS – GAS
EQUIPMENT VENTING SYSTEM NOT
PROVIDED. When the manufacturer of a
Product Approved side wall horizontally
vented gas fuelled equipment does not
provide the parts for venting the fuel gases,
but identifies “special venting systems”, the
fol- lowing requirements shall be satisfied by
the manufacturer.
1. The referenced “special venting system”
instructions shall be included with the
appliance or equipment installation
instructions; and
2. The “special venting systems” shall be
Product Approved by the Board, and the
instructions for that system shall include
a parts list and detailed installation
instructions.
e. A copy of all installation instructions for all
ProductApprovedsidewallhorizontallyvented
gas fuelled equipment, all venting instructions,
all parts lists for venting instructions, and/or
all venting design instructions shall remain with
the appliance or equipment at the completion
of the installation.
Important Note for the Commonwealth of Massachusetts:

7
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
Lighting Instructions
FOR YOUR SAFETY READ BEFORE
LIGHTING
WARNING: If you do not follow these instructions exactly,
a fire or explosion may result causing property damage,
personal injury or loss of life.
A. This appliance is equipped with an ignition device
which automatically lights the pilot. Do not try to
light the pilot by hand.
B. BEFORE LIGHTING smell all around the
appliance area for gas. Be sure to smell next to
the floor because some gas is heavier than air
and will settle on the floor.
WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electric switch; do not use
any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the
fire department.
C. Use only your hand to push in or turn the gas
control knob. Never use tools. If the knob will not
push in or turn by hand, don’t try to repair it, call
a qualified service technician. Force or attempted
repair may result in a fire or explosion.
D.Do not use this appliance if any part has been
under water. Immediately call a qualified service
technician to inspect the appliance & to replace
any part of the control system & any gas control
which has been under water.
LIGHTING INSTRUCTIONS
1. STOP! Read the safety information above in this
manual.
2. Set wall switch/ hand held remote to lowest setting.
3. This appliance is equipped with an ignition device
which automatically lights the pilot. Do not try to
light the pilot by hand.
4. Push the “On/ Off” switch to the fireplace Off.
5. Allow sufficient length of time (minimum 5
minutes) for any gas in the combustion chamber
to escape. If you still smell gas, STOP! Follow “B”
in the safety information above on this label. If
you don’t smell gas, go to the next step.
6. Push the “On/ Off” switch to turn the fireplace on.
• If the burner does not light, repeat steps 4
through 6.
• If the burner will not light or stay lit after
several tries, push the “On/ Off” switch to the
fireplace off and call your service technician or
gas supplier.
Instructions pour l’allumage
POUR VOTRE SECURITÉ LIRE AVANT
L’ALLUMAGE
ATTENTION: si vous ne suivez pas précisément ces
instructions, un feu ou une explosion peut se produire et
causer des dégâts, des blessures ou la mort.
A. Ce foyer est équippé d’un allumeur automatique
pour la veilleuse. Ne jamais essayer d’allumer la
veilleuse manuelement.
B. AVANT L’ALLUMAGE, reniflez autour du foyer
pour vérifier si vous sentez du gaz. Reniflez
particulièrement au sol, certains gaz étant plus
lourds que l’air.
QUE FAIRE SI VOUS SENTEZ DES ODEURS DE GAZ:
• ne pas tenter de démarrer votre appareil
• ne toucher aucun interrupteur électrique
• ne pas utiliser de téléphone
• appeler votre forunisseur de gaz depuis le
téléphone d’un voisin et suivre ses instructions
• si vous ne parvenez pas à joindre votre
fournisseur de gaz, appeler les pompiers
C. N’utilisez que votre main pour ouvrir ou fermer
l’arrivée de gaz. N’utilisez jamais d’outils. Si
l’arrivée d’air ne s’ouvre ou ne se ferme pas,
n’essayez pas la réparer, faites appel à un
technicien. D’une mauvaise réparation pourrait
survenir un feu ou une explosion.
D.Ne jamais utiliser l’appareil si un composant ou
l’autre a été sous l’eau. Appeler un technicien qui
se chargera de remplacer tous les composants
ayant pu souffrir de l’eau.
INSTRUCTIONS POUR L’ALLUMAGE
1. ATTENTION! Lire les informations de sécurité plus
haut dans cette notice.
2. régler l’allure du feu à son minimum à partir de la
télécommande.
3. Cette appareil est équipé d’un allumage
automatique de la veilleuse. Ne jamais essayer
d’allumer la veilleuse à la main.
4. Mettre l’appareil sur OFF.
5. Laisser passer 5 minutes pour vérifier si du gaz ne
s’échappe pas de la chambre de combustion. Si
vous sentez du gaz, arrêtez et reportez-vous au
points B de l’information de sécurité. Si vous ne
sentez rien, poursuivez.
6. Tourner l’appareil sur ON.
• Si le brûleur ne prend pas, reprenez les étapes
4 à 6.
• Si après plusieurs reprises cela ne fonctionne
pas, alors mettez l’appareil sur OFF et appelez
un technicien.

8
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
Note: Sufficient time must be allowed for air to escape
from lines if the unit is being lit for the first time.
7. Set fireplace to desired setting by using either
the wall switch or hand held remote.
TO TURN OFF GAS TO APPLIANCE
1. Set wall switch / hand held remote to lowest
setting.
2. Turn off all electric power to the appliance and
remove
3. Push the “on/ off” switch to the “Off” position.
backup batteries if service is to be performed or
for extended shutdown.
Due to high surface temperatures, keep children,
clothing and furniture away. Keep burner and control
compartment clean. See installation and operating
instructions accompanying the appliance.
CAUTION:
Hot while in operation. Do not touch. Severe burns may
result. Keep children, clothing, furniture, gasoline and
other liquids having flammable vapours away. Keep
burner and control compartment clean. See installation
and operating instructions accompanying the appliance.
First Fire
When lit for the first time, the fireplace will emit a slight
odour for a couple of hours. This is due to the curing of
paints, sealants and lubricants used in the manufacturing
process. This condition is temporary. Open doors and
windows to ventilate area. Smoke and fumes caused
by the curing process may cause discomfort to some
individuals.
It is normal for fireplaces fabricated of steel to give off
some expansion and/or contraction noises during the
start up or cool down cycle. Similar noises are found with
your furnace heat exchanger or cook stove oven.
Remarque: suffisament de temps doit être laissé à l’air
pour s’échapper des conduits si l’appareil s’allume pour
une première fois.
7. Positionner le foyer au niveau de flamme désiré à
l’aide de la télécommande.
POUR STOPPER LE FOYER
1. Ajuster le niveau de flammeà son minimum.
2. Mettre l’appareil sur OFF.
3. Arrêtez le courant et enlever les batteries en
cas d’intervention technique ou d’arrêt du
fonctionnement pour une plus longue durée.
A cause de la temperature elevee des parois, tenir
eloignés les enfants, les vêtements et les meubles.
Maintenir propres le brûleur et le compartiment de
commande. Voir les instructions relatives à l’installation
et au fonctionnement qui accompagnent l’appareil.
Premier Feu
Remarque: au premier allumage, ce foyer va émettre
une légère odeur durant quelques heures. C’est normal,
il s’agit de solvants qui se dégagent de la cuisson de la
peinture générée par le premier feu dans la chambre de
combustion. C’est temporaire, ouvrez portes et fenêtres
pour ventiler la pièce. La fumée et les odeurs produites
peuvent être désagréables.
Il se peut que vous entendiez certains bruits d’expansion
ou de contraction de l’acier lors des phases d’allumage
ou d’extinction. C’est simplement l’acier qui se dilate, ce
phénomène est tout à fait normal.
ATTENTION:
Chaud pendant l’utilisation. Ne pas toucher. Peut
causer des brûlures graves. Garder loin des enfants,
linge, meubles, gasoline et autres liquides à vapeurs
inflamables. Maintenir le brûleur et le compartiment de
contrôle propre. Voir le guide d’installation et d’opération
qui accompagne l’appareil.
DANGERDANGER
VITRE CHAUDE PEUT CAUSER DES
BRÛLURES.
NE PAS TOUCHER LA VITRE
JUSQU’À CE QU’ELLE SOIT FROIDE.
NE PAS LAISSER LES ENFANTS
TOUCHER LA VITRE.
HOT GLASS WILL
CAUSE BURNS.
DOT NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
Une barrière conçue pour réduire le risque de brûlure causées par
la vitre est fournis avec cet appareil et doit-être installée pour la
protection des enfants et autres individus a risque.
A barrier designed to reduce the risk of burns from the hot viewing
glass is provided with this appliance and shall be installed for the
protection of children and other at-risk-individuals.

9
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
1.2 Technical specifications 1.2 Spécifications techniques
MINIMUM CLEARANCES TO COMBUSTIBLES /
DISTANCES MINIMUM AUX MATIÈRES COMBUTSTILE
Side standoff / côté espaceur 0”
Back standoff / arrière espaceur 0”
Top standoff / au-dessus espaceur 0”
Floor (legs) / plancher (pattes) 0”
69”
26 1/8”
58”
39 1/2”
21 1/2”
45” 69”
58”
16 1/2”
21 1/2”
8 3/4”
10 3/4”
43 1/2”
69”
58”
21”
39 1/2”
26 1/8”
15”
9”
MIN 4”
Recommended to
prevent ceiling paint
discoloration /
Recommandé pour
éviter la décoloration
de la peinture du
plafond
Wood framing /
Cadrâge de bois
NOTE: Do forget to instal
front baffle
NOTE: Ne pas oublier
d’installer le déflecteur avant
MIN : 0”
MAX : grid flush to hearth
opening level /
Le bas de la grille
égale à l’ouverture
de l’âtre
Access panel must be placed
within 48” of the hearth /
La trappe d’accès doit être
placé à l’intérieur de 48” de l’âtre
Fold standoffs to
install /
Plier les espaceur
pour les installer

10
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
2. Installation instructions
Before commencing Installation, confirm that the details
on the appliance data plate correspond to the local
distribution conditions, gas type and pressure to which
the appliance is to be installed.
Ensure that gas supply and supply pipe is capable of
delivering the required volume and pressure of gas and is
in accordance with the rules in force.
2.1 Gas Connection
This appliance has a gas inlet connection of Ø 3/8”.
2.2 Ventilation of the room
This appliance is a Balanced Flue room sealed appliance,
and as such needs no additional ventilation. However an
adequate supply of fresh air to maintain temperatures
and a comfortable environment is recommended.
This appliance may be installed in a completely sealed
or mechanically ventilated house; no need to plan for
extra aeration for good combustion and/or ventilation to
disperse fumes or smoke.
2.3 Fireplace Installation
+Determine the position required for the appliance.
+Create a gas connection for the appliance in
approximately the correct location for the gas
controls.
+The gas controls are connected to the Burner
of the appliance. These controls need to
be located in the control access box, so an
appropriate position for the access box need to
be determined.
+This appliance has fully adjustable legs, these
must be set to the desired length before the flue
position is finalized. Fine adjustment of the legs is
available via the feet.
+Do not make any adjustments to the appliance,
except the leg length.
2. Instructions d’installation
Avant d’entamer l’installation, contrôlez les points
suivants: Plaque signalétique: type de gaz, la pression
du gaz sur place correspond à ce qui est indiqué sur la
plaque signalétique.
Contrôlez la capacité et la pression de l’amenée de gaz.
Vérifiez également si celle-ci a été installée suivant les
prescriptions en vigueur.
2.1 Raccordement au gaz
Cet appareil est équipé d’un raccordement au gaz «flux
entrant» de 3/8” NPT.
2.2 Ventilation de la pièce
Ce foyer est un foyer à gaz fermé, ce qui signifie qu’il
n’aspire pas d’air de la pièce dans laquelle il se trouve.
L’appareil ne doit pas être « aéré ». Il est toutefois
recommandé de ventiler suffisamment la pièce en vue
de garantir ainsi un environnement agréable.
L’appareil peut être placé dans une habitation très bien
isolée et/ou équipée d’une ventilation mécanique; il n’y a
pas besoin de prévoir une aération complémentaire pour
la bonne combustion et/ou un ventilateur d’évacuation
des gaz de fumée.
2.3 Installation du foyer
+Déterminez le positionnement de l’appareil.
+Prévoyez un raccordement au gaz près de
l’endroit où le foyer sera installé.
+Le bloc de réglage du gaz est raccordé au brûleur
dans l’appareil. Le bloc de réglage et le récepteur
sont placés dans la trappe encastrable, veillez
donc à ce que celle-ci soit facilement accessible.
+Cet appareil est équipé de pieds ajustables en
hauteur. Ceux-ci doivent être réglés à la bonne
hauteur avant de déterminer la position du
conduit. De légères adaptations en hauteur sont
possibles au moyen des petits pieds réglables.
+Ne modifiez aucun réglage de l’appareil (mis à
part la longueur des pieds).

11
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
2.4 Convection and ventilation
of the chase
2.4 Convection et ventilation du caisson
Convection: 2 x 28 (total 56) square inches /
pouces carrés
Ventilation: 2 x 6 square (total 12) inches /
pouces carrés
Front panel must be made of
non-combustible material /
Le panneau avant doit être composé de
matériel non-combustible
Interior panels can be of a
combustible material /
Les panneaux intérieurs peuvent être
composés de matériaux combustibles
2 x 28 (total 56) square
inches / pouces carrés
NOTE: The convection air intake is not
connected to the unit
NOTE: La grille de prise d’air de convection
n’est pas connectée à l’appareil
Option A
Option B
Option B
Option A: Use supplied vents /
Utiliser les grilles fournies
Option B: Make an opening equal to 56 sq. in. in the
bottom of the front wall /
créer dans le bas du mur un passage
d’air équivalent à 56 p²
Convection
Ventilation
WARNING: Potential heat accumulation
ATTENTION: Accumulation potentielle de la chaleur

12
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
The convection has two objectives:
1. Take hot air out through flexible tubes and send
it further to the room or to other rooms
2. Ventilate the chase
STÛV provides with the unit one convection kit made of:
1. Two air inlet grids corresponding to a 24 square
inches flow each;
2. Two air outlet insulated flexibles tubes with a 6
inches interior diameter;
3. Two clamps;
4. Two insulated air boxes;
5. Two non-insulated air boxes;
6. Two air outlet grids corresponding to a 34 square
inches flow each;
7. Two baffles;
8. Deux security clips;
The air enters the chase as well as the unit convection
chamber through the two air inlet grids but also from the
front of the unit, just above the glass. The total air inlet
surface is 74 square inches.
The air comes out from the chase and the convection
chamber through the two air outlet grids. The total air
outlet surface is 74 square inches (twice 28 square inches
coming from the flexible tubes and twice 6 inches directly
from the chase.
La convection a deux objectifs:
1. Récupérer l’air chaud via des tuyaux flexibles
isolés et le renvoyer dans la pièce ou vers une
autre pièce;
2. Ventiler le caisson qui renferme le foyer.
STÛV fournit avec l’appareil un kit de convection
composé de:
1. Deux grilles d’entrée d’air correspondant à un
flux d’air de 24 pouces carrés chacune;
2. Deux flexibles isolés de diamètre intérieur de 6
pouces pour les sorties d’air chaud;
3. Deux collets de serrage;
4. Deux boîtes d’air isolées;
5. Deux boîtes d’air non isolées;
6. Deux grilles de sortie d’air correspondant à un
flux d’air de 34 pouces carrés chacune ;
7. Deux buselots ;
8. Deux clips de sécurité ;
L’air s’introduit à l’intérieur du caisson et dans la paroi
de convection de l’appareil via d’une part les deux grilles
d’entrée d’air et d’autre part par l’avant du foyer, juste
au-dessus de la vitre. La surface d’entrée d’air totale est
de 74 pouces carrés.
L’air ressort exclusivement par les deux grilles de sortie
d’air, 2 fois 28 pouces carrés de surface d’air à la sortie
des flexibles isolés et 2 fois 6 pouces carrés de surface
pour ventiler le caisson.
This drawings shows the two components
of the insulated air box as well as the hot
air grid.
Ce dessin illustre les deux composants
de la boîte d’air isolée ainsi que la grille
d’air chaud.
28p² 2x 3p²
1
5
2
6
3
7
4
8

13
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
2.5 Safety distances 2.5 Distances de sécurité
6”
6”
4”
4”
2”
2”
6”
15”
Non combustible material /
Matériel non-combustible
15” 6”
2.6 TV Pocket 2.6 Alcove de téléviseur
hauteur TV height + 4”
largeur TV width + 4”
Warning : B-95c, B-95 3s and
B-100 can be different
Attention: B-95c, B-95 3s and
B-100 peuvent être differents.
MAX 4”
MIN 16”
4"
6"
8"
9"
2" 4" 6" 8" 9"
2"

14
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
2.7 Framing kit installation (optional) 2.7 Installation du bâtit métalique (option)
Clip the metal furrings onto
the brackets /
Agrapher les fourrures
métaliques aux attaches
Metal furring /
Fourrure metalique
Brackets /
Attaches

15
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
2.8 Fuel Bed Arrangements
With the appliance a colour copy is delivered. Here you
see how the logs should be placed. Do not use another
arrangement of the logs! This can cause soot!
White and black pebbles must be shattered evenly over
the grate.
Pay attention: always make sure that the pilot light is
free and not blocked! This goes for as well the logs as the
pebbles!
Pay attention: when using LPG/Propane do not put
chips or black or white pebbles on top of the burners. The
burners must be completely open!
2.8 Mise en place du jeu de bûches/
galets
Le foyer est fourni avec un schéma en couleur qui illustre
comment les bûches/galets doivent être placés. Si vous
ne respectez pas la bonne mise en place, vous pourriez
obtenir de la formation de suies. Suivez-donc bien les
instructions.
Les cailloux blancs ou noirs peuvent être répartis
uniformément sur la grille et les brûleurs.
Assurez-vous que le la veilleuse reste libre. Cela vaut tant
pour les bûchettes que pour les cailloux!
Note: ne pas mettre galets noirs ou de cailloux blancs
sur le dessus des brûleurs. Les brûleurs doivent être
complètement découverts!
Le kit est composé de:
+10 bûches
+4 petits sachets de
braises
+1 petit sachet de
vermiculite
Vider un demi sachet de
braises et un demi sachet
de vermiculite sur les
brûleurs et la grille.
Placer la bûche 2 juste
derrière le brûleur du fond
et déposer la bûche 8 sur le
pilote.
Place log 2 just behind the
back burner and put log 8
on the pilot.
The kit is composed of:
+10 logs
+4 small bags of
embers
+1 small bag of
vermiculite
Empty half a bag of
embers and half a bag of
vermiculite on the burners
and the grill.
ATTENTION: ne pas
éparpiller de braises ou de
vermiculite sur les brûleurs
ouverts. Cela empêche
que du gravier ou de la
poussière ne s’introduise
dans les brûleurs.
ATTENTION : ne pas
couvrir le pilote de
braises!
WARNING: Do not spread
embers or vermiculite on
open burners. This will
prevent gravel or dust
getting into the burners.
WARNING: Do not cover
the pilot with embers!
1
2
3 4 5678910
8
2
A
B

16
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
Placer la bûche 6 sur la
bûche 8 et la bûche 9
comme illustré.
Place log 6 on log 8 and put
log 9 as shown.
Placer la bûche 3 sur la
bûche 8 et ensuite la bûche
1 sur la bûche 3.
Place log 3 on log 8 and
then log 1 on log 3.
Placer la bûche 7 sur la
bûche 9 et la bûche 10 sur
la bûche 3.
Place log 7 on log 9 and log
10 on log 3.
Placer la bûche 4 sur la
bûche 10 et la bûche 5 sur
la bûche 9.
Place log 4 on log 10 and
log 5 on log 9.
C
D
E
F
10
4
7
5
3
96
1

17
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
6
1 2 3
4 5a 5b
1. Présenter l’écran de protection devant
le foyer en le soutenant par les angles
droit et gauche supérieurs
2. Déposer l’écran de protection dans le
cadre de finition en commençant par
les angles droit et gauche inférieurs,
mais sans le pousser à son maximum
3. De la même manière emboiter le
dessus de l’écran de protection sans le
pousser davantage
4. En le tenant par les transversales
inférieure et supérieure, pousser l’écran
de protection vers l’intérieur
5. Pousser l’écran de protection jusqu’au
fond du cadre de finition
6. Insérer la visse de sécurité dans le trou
prévu à cet effet situé au centre de
la transversale supérieure et la visser
jusqu’à son maximum sans serrer trop
fort afin de ne pas bomber la traverse
supérieur.
1. Place the protection screen in front of
the fireplace by holding the upper left
and right angles.
2. Place the protection screen inside the
decorative frame starting with the
bottom left and right angles, but without
pushing it all the way.
3. Similarly,push in the top of the protection
screen but not all the way in.
4. Holding the top and bottom frame
edges, push the protection screen
towards the back of the frame.
5. Push the protection screen all the way
to the back.
6. Insert the safety screw into the hole for
this purpose located at the center of
the top frame edge of the protection
screen. Screw in completely but not so
tight as to damage the top frame edge.
2.9 Protection mesh installation 2.9 Installation de la grille de protection

18
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
3. Gas connections
STUV fireplaces are closed direct vent systems and can
operate with natural gas (NG) or propane (LPG).
3.1 Arriving gas lines
Correctly size and route the gas supply line from the
supply regulator to the area where the appliance is to
be installed as per requirements outlined in the latest
edition of the National Fuel Gas Code, NFPA 54 (USA) or
CAN/CSA-B1491 (Canada).
Never use galvanized or plastic pipe, unless specified
specifically for use with gas. Refer to the table below
for proper sizing of the supply gas line. Gas lines must
be routed, constructed and made of materials that are
in strict accordance with local codes and regulations. A
qualified individual such as a plumber or gas fitter should
be hired to correctly size and route the gas supply line to
the appliance.
Installing a gas supply line from the fuel supply to the
appliance involves numerous considerations of materials,
protection, sizing, locations, controls, pressure sediment,
and other criteria. Sizing and/or installing of gas piping
should only be performed by a qualified individual.
3. Connexions gaz
Les foyers STUV sont des systèmes d’évacuation fermés
et peuvent fonctionner avec du gaz naturel (GN) ou du
gaz propane (LP).
3.1 Arrivée des conduites de gaz
Assurez-vous que la dimension et le parcours du conduit
de gaz du régulateur d’alimentation vers la zone où
l’appareil sera installé respectent les exigences détaillées
à la dernière version du National Fuel Gas Code, NFPA 54
(États-Unis) ou CAN/CSA- B1491 (Canada).
N’utilisez jamais de conduites plastiques ou galvanisées
à moins qu’elles soient approuvées pour une utilisation
avec du gaz. Le tableau ci-dessous indique la dimension
appropriée de la conduite d’alimentation en gaz.
Les conduits de gaz doivent passer, être installés et
fabriqués de matériaux qui sont en stricte conformité
avec les codes et règlements locaux. Les services d’un
professionnel qualifié, comme un plombier ou un monteur
d’installations au gaz, devraient être retenus pour
déterminer correctement la dimension et faire le tracé de
la conduite d’alimentation en gaz jusqu’à l’appareil.
Pour installer conduit d’alimentation en gaz, on doit
tenir compte de nombreux critères, dont les matériaux,
la protection, la dimension, les emplacements, les
contrôles, les sédiments pressurisés et d’autres critères.
La détermination de la dimension et l’installation d’un
conduit de gaz devraient être uniquement réalisées par
un professionnel qualifié.
Conduits diameter of supply conduits for gas / Tableau diamètres de conduits d’alimentation du gaz
Diamètre interne (pouces)
SCH 40 Pipe Length (feet) /
SCH 40 longueur de tuyaux (pieds) Natural Gas / Natural Gas Propane Gas / Propane Gas
0-10 1/2 3/8
10-40 1/2 1/2
40-100 1/2 1/2
100-150 3/4 1/2
150-200 3/4 1/2
WARNING
Main gas valve must be installed to allow complete
disconnect of the appliance from the gas supply
piping system for servicing purposes.
AVERTISSEMENT
La soupape principale de gaz doit être installée pour
permettre une déconnexion complète de l’appareil
du système du conduit d’alimentation de gaz à des
fins d’entretien.

19
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
3.2 Valve and regulators 3.2 Valve et régulateurs
Inlet Pressure Tap /
Entrée robinet de pression
Adjustment Screw Minimum Burner pressure /
Vis d’ajustement de pression minimum du brûleur
Outlet Pressure Tap /
Sortie prise de pression
Pilot light connection /
Connexion de veilleuse
Gas supply connection /
Connexion d’alimentation du gaz
Thermocouple interrupter connection /
Connexion d’interupteur du thermocouple
Gas connection for the “front burner” /
Connextion du gaz ‘brûleur avant”
Gas connection for the “rear burner” /
Connextion du gaz ‘brûleur arrière”
TYPE NG LPG
Description Natural gas / gaz naturel LPG
Supply Pressure / pression iwc 7 11
Nominal Heat Input Gross (Hs) BTU 47000 39000
Consumption / consommation m³/hr 1,306 0,423
Burner Pressure (hot) / pression du brûleur iwc 3,8 10 min/max
Injector Marking (x2) 560 180
Pilot / veilleuse 51 30
Efciency Class / classe d’efcacité 2 2
Nox Class / classe Nox 4 4
Always leave the dial on the gas control valve set to “ON”, the
“MAN” position is only for servicing and emergency use if the
handset is misplaced, or the battery fails.
Toujours laisser la tige de contrôle de la valve sur ON, la
position MAN n’est à utiliser qu’en cas de maintenance,
d’urgence ou si la télécommande manuelle est déficiante.
A toggle switch “0/1” is present on the gas control valve,
this should be put into the “0” position in the appliance is not
operated for a long time. Pay attention: when this is on “0”
you cannot operate the fire!!
Une option “0/1” est disponible sur le receveur: positionner sur
“0” si l’appareil n’est pas utilisé pendant une longue période.
Attention, en position “0” il est dès lors impossible de faire
fonctionner l’appareil.
A toggle switch “0/1” is present on the gas control valve,
this should be put into the “0” position in the appliance is not
operated for a long time. Pay attention: when this is on “0”
you cannot operate the fire!!
La puissance du foyer est ajustable en tournant le bouton de
réglage présent sur le receveur.

20
STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ SEPTEMBER / SEPTEMBRE 2015
3.3 Gas Type Conversion
In order to change a fireplace from one gas source to
the other, request a gas conversion kit. This can only be
performed by technicians with a specific authorization
to change these components. Actual change must be
done by the authorized technician. Not all installers are
authorized to provide gas conversion services.
Gas conversion steps:
1. Change the burner orifice
2. Change the pilot orifice
3. Adjust the venturi
Adjust the BTU in the valve. See Mertik Maxitrol note 2 on
page 103 for direction.
Burner
All fireplaces can be equipped with burners/ semi
burners/double burners. They can all be used with NG or
LPG.
A standard burner is easily converted to a semi burner.
The procedure is the same as replacing a standard
burner with another burner. No special materials or tools
are required.
Burner Inspection
Burner comes complete with all the necessary parts
assembled, including: venturi, nozzle, pilot, thermocouple
and spark plug. Parts are pre-set for the specific gas
type (natural/propane) and no field adjustments are
necessary.
During installation the burner and its accessories must
be inspected for cleanliness and completeness. Do NOT
disassemble the components.
Burner Maintenance
Remove the media and vacuum all debris from firebox,
burner and grill area at least once a year (quarterly for
commercial installations).
When operating the flame from the burner should be
visually checked. It should appear blue and yellow and
candle-like in appearance.
3.3 Conversion du type de gaz
Afin de modifier la source de gaz, demander un ensemble
de conversion. Ceci ne peut être réalisé que par des
techniciens possédant une autorisation spécifique de
changer ces composants. Le changement réel doit être
effectué par le technicien autorisé. Les installateurs
ne sont pas tous autorisés à fournir des services de
conversation du gaz.
Étapes de conversion du gaz :
1. Modifier l’orifice du brûleur
2. Modifier l’orifice de la veilleuse
3. Ajuster le pavillon d’aspiration
Ajuster le BTU dans la soupape Se reporter la note 2 de
la page 103 pour des instructions
Brûleur
Tous les foyers peuvent être munis de brûleurs/
semi-brûleurs/double brûleurs. Ils peuvent tous être
utilisés avec le GN ou le LP.
Un brûleur standard est facilement converti à un semi-
brûleur. La procédure est la même que de remplacer un
brûleur standard par un autre brûleur. Aucun matériel ou
outil particulier n’est nécessaire.
Inspection du brûleur
Le brûleur est équipé de toutes les pièces essentielles
assemblées, y compris : pavillon d’aspiration, injecteur,
veilleuse, thermocouple et bougie. Les pièces sont
prédéfinies pour le type précis de gaz (naturel/propane)
et aucun ajustement sur place n’est nécessaire.
Pendant l’installation,le brûleur et ses accessoires doivent
être inspectés pour leur propreté et leur intégralité. Ne
PAS désassembler les composants.
Entretien du brûleur
Retiré le média et nettoyer à l’aspirateur tous les débris
de la boîte à feu, du brûleur et de la zone de la grille au
moins une fois par année (trimestriellement pour les
installations commerciales).
On devrait vérifier visuellement la flamme du brûleur,
lorsque l’appareil fonctionne. Elle devrait être bleu et
jaune et avoir l’apparence d’une flamme de chandelle.
