Stuv 6 Series User manual

IMPORTANT
This document is an additional manual to the Stûv
6-in installation manual. For a successful installation,
it is important to follow these instructions carefully.
Look for this symbol in the Stûv 6-in installation
manual to know when to refer to this appendix.
!
FR EN
PICTURE TYPE FRAME
STÛV 6
INSTALLATION MANUAL
CADRE APPLIQUÉ
STÛV 6
NOTICE D’INSTALLATION
OUTILS À PRÉVOIR REQUIRED TOOLS
FR EN
Perceuse-visseuse Embout hexagonal
3mm Embout
Torx 20
T20
3mm
Impact driver 3mm
hex bit Wall finishingTorx 20 bit
T20
3mm
Finition du mur
IMPORTANT
Ce document est une notice complémentaire de la
notice d’installation du Stûv 6-in. Les instructions
dans cette notice doivent être suivies afin de réussir
l’installation. Repérer le symbole dans la notice du Stûv
6-in pour savoir quand vous y référer.
!

1
DIMENSIONS

1
3CADRE APPLIQUÉ STÛV 6 PICTURE TYPE FRAME STÛV 6
DIMENSIONS
NOTE EN
Picture type frames can cover up to the dimensions in the table to the right,
but we suggest adding at least /" of clearance to the dimensions listed in
the table above to cover masonry imperfections.
!
2"
C
D
2 "
"
4"
C
D
6"
C
D
NOTE FR
Les cadres appliqués peuvent couvrir jusqu'aux dimensions inscrites dans le
tableau à droite, mais nous suggérons de prévoir au moins /" de jeu sur les
cotes du tableau ci-dessus pour couvrir les imperfections de la maçonnerie.
!
4" CODE A B
66x50 AW1100600714 33 " 23 "
76x55 AW1100600814 37 " 25 "
76x60 AW1100602614 37 " 27 "
6" CODE A B
66x50 AW1100600716 37 " 25 "
76x55 AW1100600816 41 " 27 "
76x60 AW1100602616 41 " 29 "
2" CODE A B
66x50 AW1100600712 29 " 21 "
76x55 AW1100600812 33 " 23 "
76x60 AW1100602612 33 " 25 "
L1 H1
66x50 26" 19 ⁄"
76x55 30" 21 ⁄"
76x60 30" 23 ⁄"
12 ½"
16 ⁄"
H1
L1

.1 DÉBALLAGE
2
INSTALLATION

6PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6
2INSTALLATION
Suivre ces instructions à partir de l'étape
indiquée dans la notice d'installation du
Stûv 6.

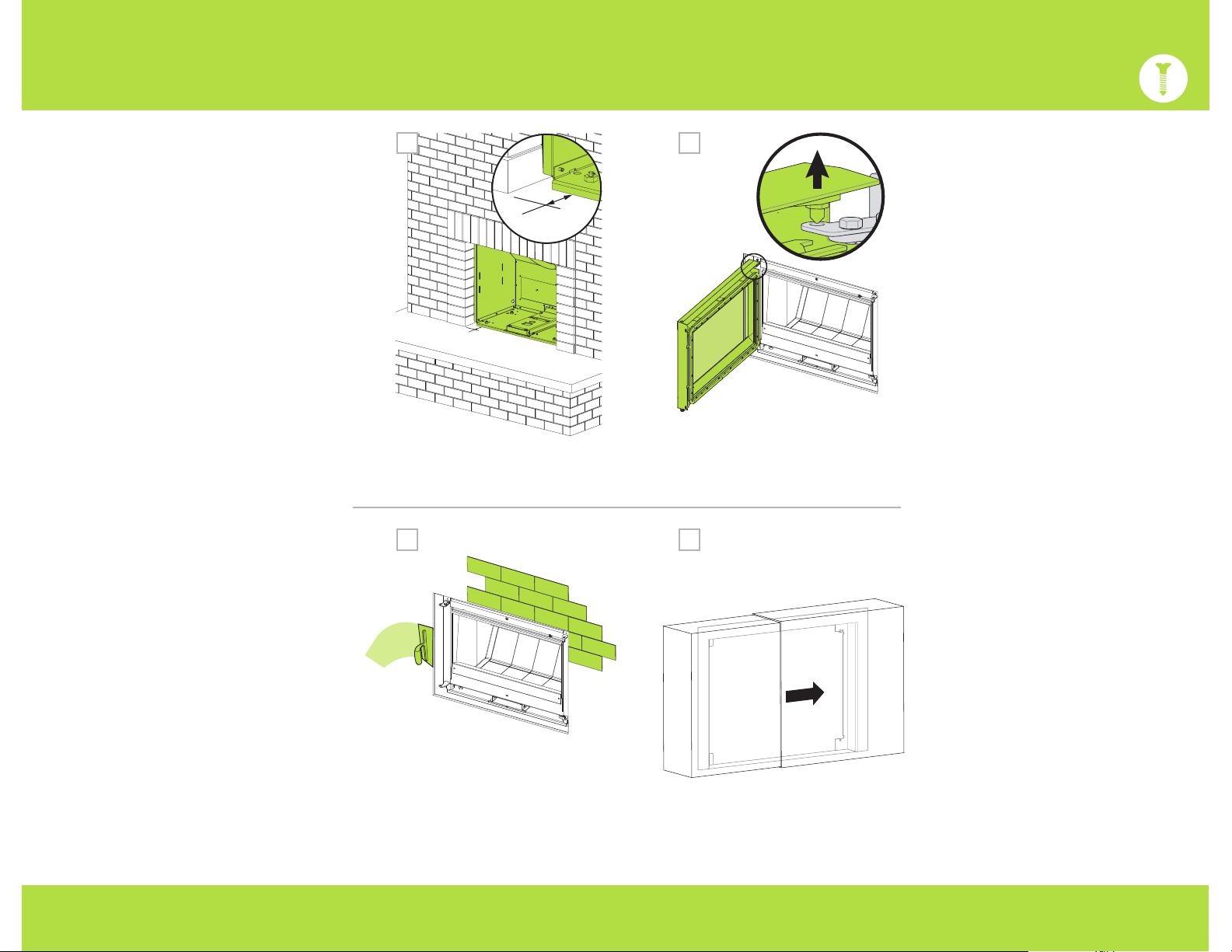

Étape 1 Le cadre appliqué n'est pas
ajustable. Il est important de positionner
le caisson de prépose à son emplacement
définitif en profondeur et largeur.
La distance entre l'avant du caisson de
prépose et la façade de l'âtre doit être de
2 ". Voir la section DIMENSIONS.
Étape 2 Si la porte est toujours en place,
retirer la porte.
Étape 3 La finition du mur doit être faite
avant de commencer l'installation du
cadre appliqué. Tout matériau apposé
à proximité du cadre doit être non
combustible. Voir la notice d'installation
du Stûv 6 pour plus de détails.
Étape 4 Déballer soigneusement le cadre
appliqué. La peinture est fragile.
Follow these instructions starting from the
step indicated in the Stûv 6 installation
manual.
Step 1 The picture type frame is not
adjustable. It is important to position the
suport casing at its final location, both in
depth and width.
The distance between the front of the
support casing and the front of the hearth
must be 2 ".See the DIMENSIONS
section.
Step 2 If the door is still in place, remove
the door.
Step 3 The wall finishing must be
completed before installing the picture
type frame. All materials affixed near the
frame must be non-combustible. See the
Stûv 6 installation manual for more details.
Step 4 Carefully unwrap the picture type
frame. The paint is fragile.
43
2
FRAGILE
2 /"
1

7PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6
2
Étape 5 Récupérer les quatre vis sur le
foyer qui serviront à visser le cadre.
Étape 6 Vérifier le sens du cadre grâce à
la flèche pointant vers le haut dans le coin
supérieur du cadre.
Étape 7 Assembler le cadre au foyer
avec les quatre vis retirées du foyer
précédemment.
Repositionner le foyer au besoin en
s'assurant que la cheminée pourra
s'adapter.
Étape 8 Réinstaller la porte.
Step 5 Retrieve the four screws on the
fireplace, which will be used to affix the
frame.
Step 6 Look for the small arrow in the top
corner of the frame to confirm the correct
position.
Step 7 Attach the mounting frame to the
fireplace with four screws.
If needed , replace the fireplace while
making sure the chimney will be able to
adapt.
Step 8 Reinstall the door.
87
65
INSTALLATION

9310400030 | Décembre / December 2021
Et fabriqués en Amérique du Nord par:
And manufactured in North America by:
Stûv America inc. – Canada
stuvamerica.com
34, Boulevard de l’Aéroport
Bromont QC Canada J2L 1S6
1-514-396-3463 | 1-866-487-7888
Les foyers Stûv sont conçus par:
Stûv fireplaces are designed by:
Stûv sa – Belgique
stuv.com
Rue Jules Borbouse n°4 B-5170
Bois-de-Villers
