SUHNER ABRASIVE UWK 10-R125 Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch
UWK 10-R125
UWK 10-R150

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
22

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Disposal
Friendly-to-the-environment dis-
posal.
Power connector
Before any work is carried out on
the machine, disconnect the pow-
er connector.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection
et une protection de l’ouïe.
Elimination
Elimination favorable à l’environne-
ment.
Fiche du secteur
Avant tout travail sur la machine,
retirer la fiche du secteur.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum guten
Verständnis der Funktion des Pro-
duktes. Dadurch lässt sich die volle
Leistungsfähigkeit des Produktes
ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Entsorgung
Umweltfreundliche Entsorgung.
Netzstecker
Vor jedem Arbeiten an der Maschi-
ne Netzstecker ziehen.
4

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Eliminação
Eliminação respeitadora do meio ambi-
ente.
Ficha de conexão à rede
Antes de qualquer trabalho na máquina,
retirar a ficha da tomada.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Gestión de residuos
Eliminar los residuos sin contaminar el
medio ambiente.
Enchufe de red
Desconectar el enchufe de la red eléc-
trica.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Smaltimento
Smaltimento rispettoso
dell‘ambiente.
Presa di rete
Prima di ogni lavoro sulla macchina to-
gliere la presa di rete.
5

English
ContEnts
Page
1.1 General notes on safety .......20
1.2 Use of the machine for
pUrposes for which it is
intended ..................................20
1.3 incorrect Use .........................20
1.4 ec declaration of conformity
................................................20
2.1 prior to takinG the machine into
service ....................................20
2.2 takinG the machine into service
................................................20
2.3 ratinG data..............................20
2.4 operatinG conditions .............21
3.1 protective devices..................21
3.2 rotation of Gearbox head ......22
3.3 GrindinG tool .........................22
3.4 workinG instrUctions.............23
4.1 preventive maintenance..........23
4.2 spare parts.............................23
4.3 repair......................................23
4.4 warranty ................................23
4.5 storaGe ..................................24
4.6 disposal / environmental com-
patibility ..................................24
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................14
1.2 Utilisation conforme àla desti-
nation ......................................14
1.3 Utilisation contraire àla desti-
nation ......................................14
1.4 déclaration de conformité ce
................................................14
2.1 avant la mise en service .........14
2.2 mise en service .......................14
2.3 performances.........................14
2.4 conditions d’exploitation .......15
3.1 dispositifs de protection .......15
3.2 toUrner la tête de transmission
................................................16
3.3 oUtil poUr le polissaGe..........16
3.4 indications de travail..............17
4.1 maintenance préventive..........17
4.2 pièces de rechanGe.................18
4.3 réparation ..............................18
4.4 prestation de Garantie ...........18
4.5 entreposaGe ...........................18
4.6 elimination / compatibilité
environnementale ...................18
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.........................8
1.2 bestimmUnGsGemässe
verwendUnG..............................8
1.3 nicht bestimmUnGsGemässe
verwendUnG..............................8
1.4 eG-konformitätserklärUnG
(oriGinal)..................................8
2.1 vor der inbetriebnahme............8
2.2 inbetriebnahme..........................8
2.3 leistUnGsdaten .........................8
2.4 betriebsbedinGUnGen................9
3.1 schUtzvorrichtUnGen ..............9
3.2 Getriebekopf drehen ..............10
3.3 schleifwerkzeUGe ..................10
3.4 arbeitshinweise.......................11
4.1 vorbeUGende instandhaltUnG.11
4.2 ersatzteile..............................11
4.3 reparatUr ...............................11
4.4 GarantieleistUnG....................12
4.5 laGerUnG ................................12
4.6 entsorGUnG / UmweltverträG-
lichkeit....................................12
6

Índice
Portugúes
1.1 indicações Gerais sobre a
técnica de seGUrança .............38
1.2 Utilização correcta para os fins
previstos.................................38
1.3 Utilização incorrecta.............38
1.4 declaração ce de conformida-
de ............................................38
2.1 antes do arranqUe inicial ......38
2.2 arranqUe inicial......................38
2.3 características técnicas........38
2.4 condições de operação..........39
3.1 dispositivos de protecçâo......39
3.2 Girar acabeça propUlsora ....40
3.3 ferramentas para polir .........40
3.4 indicações para otrabalho ....41
4.1 manUtenção preventiva ..........41
4.2 peças de reposição.................42
4.3 reparação...............................42
4.4 condições de Garantia ...........42
4.5 armazenaGem .........................42
4.6 eliminação / compatibilidade
ambiental.................................42
Índice
español
1.1 indicación General relativa a
seGUridad ................................32
1.2 Uso conforme al pre-visto.....32
1.3 Uso no conforme al previsto.32
1.4 declaración de conformidad
ce...........................................32
2.1 antes de la pUesta en servicio
................................................32
2.2 pUesta en servicio ..................32
2.3 datos de rendimiento..............32
2.4 condiciones de Uso ................33
3.1 dispositivos de proteción.......33
3.2 Girar el cabezal del enGranaje
................................................34
3.3 Útiles para lijar......................34
3.4 instrUcciones de trabajo .......35
4.1 maintenance préventive..........35
4.2 refacciones ............................36
4.3 reparación..............................36
4.4 Garantía .................................36
4.5 almacenaje .............................36
4.6 eliminación / compatibilidad con
el medio ambiente ....................36
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................26
1.2 impieGo conforme della
macchina .................................26
1.3 impieGo non conforme della
macchina .................................26
1.4 dichiarazione di conformità ce
................................................26
2.1 prima della messa in fUnzione 26
2.2 messa in fUnzione ...................26
2.3 dati sUlle prestazioni .............26
2.4 condizioni di esercizio ............27
3.1 dispositivi di protezione .........27
3.2 rUotare la testa del mandrino
................................................28
3.3 Utensili abrasivi......................28
3.4 modalità di lavoro..................29
4.1 manUtenzione preventiva........29
4.2 pezzi di ricambio......................30
4.3 riparazione .............................30
4.4 Garanzia .................................30
4.5 immaGazzinamento...................30
4.6 smaltimento / compatibilità
ambientale ...............................30
Página Página
Pagina
7

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschinen UWK 10-
R125, UWK 10-R150. Nur qualifiziertes Personal darf die
Maschinen handhaben.
WARNUNG Lesen Sie alle Sicherheitshinwei-
se und Anweisungen. Versäumnisse bei der Ein-
haltung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwere Ver-
letzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
1.2 Bestimmungsgemässe Verwendung
Die Maschinen sind bestimmt zum Trennen, Schruppen
und Bürsten von Metall- und Steinwerkstoffen ohne Ver-
wendung von Wasser.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als die unter Pkt. 1.2 beschriebenen
Verwendungen gelten als nicht bestimmungsge-
mässe Verwendung und sind deshalb nicht zuläs-
sig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner GmbH, Trottäcker 50, D-79701 Bad Säckin-
gen erklärt hiermit in alleiniger Verantwortung, dass das
Produkt mit der Serien- oder Chargen-Nr. (siehe Rück-
seite) den Anforderungen der Richtlinien 2014/30/EU,
2006/42/EG, 2011/65/EU entspricht. Angewandte Nor-
men: EN ISO 12100, EN 60745, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3. Dokumentbevollmächtig-
ter: M. Voyame. D-Bad Säckingen, 06/2017.
M. Voyame/Divisionsleiter/
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Netzspannung überprüfen. Die
Spannung der Stromquelle muss
mit den Angaben auf dem Typen-
schild übereinstimmen. Schleifwerkzeug
vor Gebrauch überprüfen. Das Schleifwerkzeug muss
zentrisch und am Anschlag positioniert montiert sein. Die
maximal zulässige Drehzahl von Werkzeug und Spann-
vorrichtung darf keinesfalls überschritten werden. Län-
derspezifische Vorschriften sind zu beachten. Schutzhau-
be montieren. Schutzmassnahmen treffen, wenn beim
Arbeiten gesundheitsschädliche, brennbare oder explo-
sive Stäube entstehen können. Staubschutzmaske tragen
1. SIcherheItShInweIS
und, wenn anschliessbar, eine Staub-/Späneabsaugung
verwenden.

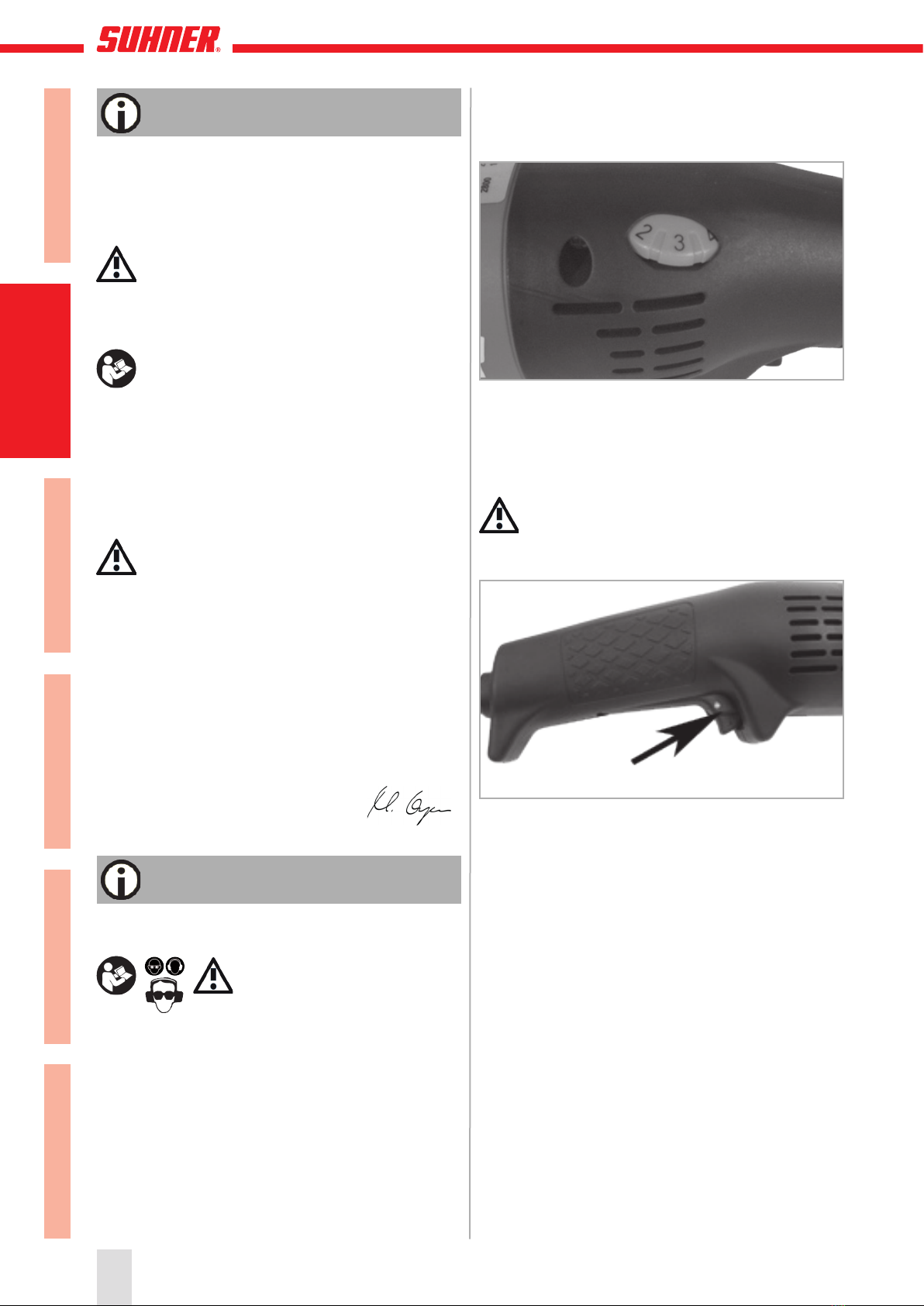

2.2 inBetrieBnAhme
Drehzahl gemäss Drehzahltabelle mit Stellrad vorwählen.
Stufe 1: 4200 min-1 Stufe 4: 7600 min-1
Stufe 2: 5200 min-1 Stufe 5: 8800 min-1
Stufe 3: 6400 min-1 Stufe 6: 10‘000 min-1
Während dem Betrieb niemals die auf das Schleif-
werkzeug abgestimmte Drehzahl erhöhen!
2.2.1 einschAlten/AusschAlten
Schalter muss in der AUS-Position sein. Um die Maschine
einzuschalten, EIN-/AUS-Schalter nach vorne drücken bis
er einrastet. Durch Drücken des EIN-/AUS-Schalters wird
die Arretierung gelöst und die Maschine stellt ab.
2.3 leistungsdAten
Netzspannung 120/230/240V, 50/60Hz
Leistungsaufnahme 230/240V 1530W
Leistungsabgabe 230/240V 1000W
Leistungsaufnahme 120V 1340W
Leistungsabgabe 120V 800W
Leerlaufdrehzahl UWK 10-R125 10‘500 min-1
Leerlaufdrehzahl UWK 10-R150 10‘000 min-1
Max. Werkzeug-Ø UWK 10-R125 125mm
Max. Werkzeug-Ø UWK 10-R150 150mm
Schleifspindelgewinde M14 / 5/8“
Schalldruckpegel EN 60745 89dB(A), K=3dB
Schallleistungspegel 100dB(A), K=3dB
Vibration EN 60745 5.2m/s2, K=1.5m/s2
Gewicht ohne Kabel UWK 10-R125 2.6kg
Gewicht ohne Kabel UWK 10-R150 2.8kg
8
Portugúes Español Italiano English Français DeutschDeutsch

Schutzklasse II
Der angegebene Schwingungswert ist nach
einem genormten Prüfverfahren gemessen wor-
den. Er kann zum Produktvergleich oder zu einer
einleitenden Einschätzung der Aussetzung verwendet
werden. Der Schwingungsemissionswert kann sich wäh-
rend der tatsächlichen Benutzung des Elektrowerkzeugs
von dem Angabewert unterscheiden, abhängig von der
Art und Weise, in der das Elektrowerkzeug verwendet wird.
Es sind Sicherheitsmaßnahmen zum Schutz der Bedi-
enperson festzulegen, die auf einer Abschätzung der
Aussetzung während der tatsächlichen Benutzungsbe-
dingungen beruhen (hierbei sind alle Anteile des Betriebs-
zyklus zu berücksichtigen, beispielsweise Zeiten, in denen
das Elektrowerkzeug abgeschaltet ist, und solche, in de-
nen es zwar eingeschaltet ist, aber ohne Belastung läuft).
2.4 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +50°C
Relative Luftfeuchtigkeit: 95% bei +10°C nicht kondensie-
rend.
3. handhabung / betrIeb
3.1 schutzVorrichtungen
Maschine darf nur mit Schutzhaube und Zusatz-
handgriff betrieben werden!
3.1.1 montAge/demontAge der schutzhAuBe
Zapfen und Nuten müssen übereinstimmen.
Schutzhaube in die gewünschte Arbeitsposition drehen.
Zur Fixierung muss die Schraube festgezogen werden.
Zum Lösen der Fixierung Schraube ca. 1/2 Um-
drehung zurückdrehen. Der sichere Betrieb ist nur
mit festgezogener Schraube gewährleistet. Sollte
sich die Schutzhaube nicht mehr leicht drehen lassen,
muss der Arretierungsmechanismus gereinigt werden.
Schutzhaube abnehmen: Falls notwendig, Schraube mit
Innensechskantschlüssel lösen. Zapfen und Nute in die
gleiche Stellung bringen und Schutzhaube abziehen.
3.1.2 ArretiermechAnismus reinigen
Schutzhaube, wie oben erwähnt, abziehen.
Spannmutter und Spannflansch entfernen.
Lösen und entfernen der drei Spannschrauben.
Federscheibe mit den drei Kugeln, die Mitnehmer- und
die Unterlagsscheibe vorsichtig entfernen. Alle Teile
gründlich reinigen. Defekte Teile ersetzen. Die Kugelfüh-
rungen der Federscheibe mit etwas handelsüblichem
Mehrzweckfett schmieren. Alle Teile sinngemäss in um-
gekehrter Reihenfolge wieder montieren. Dabei auf die
gleiche Ausrichtung (Nuten) der Mitnehmer- und Feder-
scheiben achten.
9
Portugúes Español Italiano English Français DeutschDeutsch

Zum Spannen des Arretiermechanismus werden
Spannschrauben PT3,4x14 verwendet. Bei War-
tungsarbeiten an der Schutzhaube oder am Arre-
tierungsmechanismus ist darauf zu achten, dass diese
Schrauben wieder verwendet werden und nicht gegen
längere oder kürzere ausgetauscht werden. Andernfalls
besteht Unfallgefahr durch Blockierung des Spindelrades
oder durch mangelhafte Befestigung der Schutzabde-
ckung.
3.1.3 zusAtzhAndgriff
Der Zusatzhandgriff muss links, rechts oder oben am Ge-
triebekopf eingeschraubt werden.
3.1.4 ein-/Aus schAlter
Zweipoliger EIN-/AUS-Schalter mit Einschaltsperre und
Arretierung.
3.1.5 mAschinenschutz
AnlAufstrombegrenzung
Der elektronisch geregelte Sanftanlauf sorgt für ruckfreien
Anlauf der Maschine. Durch den geringen Anlaufstrom
der Maschine reicht eine 16A-Sicherung aus.
temperAturAbhängiger ÜberlAstschutz
Zum Schutz von Überhitzung schaltet die Sicherheitse-
lektronik bei Erreichen einer kritischen Temperatur in den
Abkühlmodus. Die Maschine läuft dann mit ca. 3200
min-1 (UWK 10-R125), 3100 min-1 (UWK 10-R150) weiter
und die Konstant-Elektronik wird deaktiviert. Nach einer
Abkühlzeit von ca. 10-20s ist die Maschine wieder be-
triebsbereit. Maschine aus- und wieder einschalten, um
die Konstant-Elektronik zu aktivieren. Bei betriebswarmer
Maschine reagiert der temperaturabhängige Überlast-
schutz entsprechend früher.
unterspAnnungsschutz / WiederAnlAufschutz
Durch kurzzeitigen Ausfall der Versorgungsspannung
(gezogener Stecker, unstabiles Versorgungsnetz etc.)
stoppt die Maschine. Nach Wiederherstellung der Ver-
sorgungsspannung muss die Maschine AUS- und EIN-
geschaltet werden. Die Maschine ist betriebsbereit.
3.2 getrieBeKopf drehen
Der Getriebekopf lässt sich zum Statorgehäuse in
90°-Schritten drehen. Dadurch kann der Ein-/Aus-
schalter für besondere Arbeitsfälle in eine gün-
stigere Handhabungsposition gebracht werden.
Die vier Schrauben entfernen und den Getriebekopf vor-
sichtig in die gewünschte Lage drehen. Dabei darauf
achten, dass er nicht mehr als 1 mm vom Motorgehäuse
abhebt. Die Schrauben wieder eindrehen und festziehen.
3.3 schleifwerKzeuge
Nur Schleifwerkzeuge verwenden, deren zuläs-
sige maximale Drehzahl gleich oder höher ist als
die Leerlaufdrehzahl der Maschine.
Nur saubere Werkzeuge montieren!
3.3.1 montAge der schleif-/trennscheiBe
Spannflansch, Spannmutter sowie die Spannfläche der
Schleifscheibe reinigen.
Spannflansch mit der Längsnut nach unten auf die
Schleifspindel setzen.
10
Portugúes Español Italiano English Français DeutschDeutsch

Schleifscheibe aufsetzen. Der hochstehende Zentrier-
bund des Spannflansches muss genau in die Bohrung
der Schleifscheibe eingreifen.
Spannmutter mit Zweilochmutterdreher festziehen.
Die Schleifwerkzeuge müssen einwandfrei rund
laufen. Unrunde Schleifwerkzeuge nicht weiter
verwenden! Probelauf! Schleifwerkzeuge vor Ge-
brauch überprüfen. Das Schleifwerkzeug muss einwand-
frei montiert sein und frei drehen können. Probelauf min.
30 Sekunden ohne Belastung durchführen. Beschädigte,
unrunde oder vibrierende Schleifwerkzeuge nicht ver-
wenden!
3.4 ArBeitshinweise
Um ein optimales Schleifergebnis zu erreichen, Schleif-
werkzeuge mit leichtem Druck gleichmässig hin und her
bewegen. Die Konstantelektronik hält die Drehzahl bei
Leerlauf und Last nahezu konstant und gewährleistet eine
gleichmässige Arbeitsleistung. Zu starker Druck verrin-
gert die Leistungsfähigkeit der Maschine und die Lebens-
dauer des Schleifwerkzeugs. Die Maschine ist mit einer
Elektronik und einem integrierten Überlastschutz ausge-
rüstet. Wird die Maschine überlastet, fällt die Drehzahl
massiv ab. Maschine sofort entlasten und kurze Zeit ohne
Belastung laufen lassen.
4. InStandhaltung / wartung
4.1 VorBeugende instAndhAltung
Maschine und Lüftungsschlitze stets sau-
ber halten, um gut und sicher zu arbeiten.
Kohlebürsten überprüfen und ggf. aus-
wechseln. Das Motorengehäuse reinigen und die Fett-
füllung im Getriebegehäuse erneuern. Bei verbrauchten
Kohlen stellt die Maschine selbständig ab (230V).
Zur Aufrechterhaltung der Schutzisolation muss die Ma-
schine einer sicherheitstechnischen Überprüfung unter-
zogen werden.Diese Arbeiten müssen ausschliesslich
von einer Elektro-Fachwerkstatt ausgeführt werden.
Bei extremen Einsatzbedingungen kann sich bei der Be-
arbeitung von Metallen leitfähiger Staub im Innern der
Maschine absetzen. Die Schutzisolierung der Maschine
kann beeinträchtigt werden. Es empfiehlt sich in solchen
Fällen die Verwendung einer stationären Absauganlage,
häufiges Ausblasen der Lüftungsschlitze und das Vor-
schalten eines Fehlerstrom-Schutzschalter (FI).
4.1.1 KohleBürstenwechsel
Der Automatic-Stop schützt die Maschine vor
einem Defekt durch zu stark verbrauchte Kohle-
bürsten (230V). Die Maschine ist mit zwei Kohle-
bürsten ausgerüstet, d.h. es befindet sich eine in jeder
Griffhälfte. Die Kohlebürsten müssen wie folgt gewechselt
werden:
Vier Schrauben lösen und Handgriffhälfte entfernen.
Mit Schraubendreher Feder anheben und Kohle entfer-
nen. Kohlebürstehalter reinigen. Neue Kohle einsetzen.
Dabei unbedingt die Kohleanordnung beachten. Griff-
hälfte aufsetzen und mit vier Schrauben wieder fixieren.
Dieser Wechsel auf der Gegenseite wiederholen.
Dabei unbedingt vermeiden, dass beide Griffhälf-
ten gleichzeitig geöffnet sind.
11
Portugúes Español Italiano English Français DeutschDeutsch

4.2 ersAtzteile
Siehe Seite 2-3.
4.3 repArAtur
Sollte das Gerät, trotz sorgfältiger Herstellungs- und Prüf-
verfahren, einmal ausfallen, ist die Reparatur von einer
autorisierten SUHNER Kundendienststelle ausführen zu
lassen.
Wenn ein Ersatz der Anschlussleitung erforderlich ist,
dann ist dies vom Hersteller oder seinem Vertreter auszu-
führen, um Sicherheitsgefährdung zu vermeiden.
4.4 gArAntieleistung
Für Schäden/Folgeschäden wegen unsachgemässer
Behandlung, nicht bestimmungsgemässer Verwendung,
nicht Einhalten der Instandhaltungs- und Wartungsvor-
schriften sowie Handhabung durch nicht autorisierte Per-
sonen besteht kein Anspruch auf Garantieleistung.
Beanstandungen können nur anerkannt werden, wenn
die Maschine unzerlegt zurückgesandt wird.
4.5 lAgerung
Temperaturbereich: -15°C bis +50°C
Max. relative Luftfeuchtigkeit: 90% bei +30°C, 65% bei
+50°C.
4.6 entsorgung / umweltVerträglichKeit
Die Maschine besteht aus Materialien, die einem Recy-
clingprozess zugeführt werden können.
Maschine vor der Entsorgung unbrauchbar ma-
chen.
Maschine nicht in den Müll werfen.
Gemäss nationalen Vorschriften muss diese Maschine
einer umweltgerechten Wiederverwertung zugeführt wer-
den.
12
Portugúes Español Italiano English Français Deutsch
Deutsch

13
Portugúes Español Italiano English Français DeutschDeutsch

1. IndIcatIon relatIve à
SécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour les machines UWK
10-R125, UWK 10-R150. Seul le personnel qualifié peut
opérer sur les machines.
AVERTISSEMENT Lisez l’ensemble des consignes
de sécurité et des instructions. Les négligences
dans le respect des consignes de sécurité peuvent
provoquer des électrocutions, des incendies et/ou de
graves blessures.
Conservez soigneusement l’ensemble des
consignes de sécurité et des instructions.
1.2 utilisAtion conforme àlA destinAtion
Les machines sont destinées au découpage, au dégros-
sissage et au brossage de pièces en métal et en pierre
sans utilisation d’eau.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Otto Suhner GmbH, Trottäcker 50, D-79701 Bad Säckin-
gen déclare par la présente, sous sa seule responsabi-
lité, que le produit portant le numéro de série ou de lot
(voir verso) est conforme aux exigences des directives
2014/30/EU, 2006/42/CE, 2011/65/EU. Normes appli-
quées : EN ISO 12100, EN 60745, EN 55014-1, EN 55014-
2, EN 61000-3-2, EN 61000-3-3. Fondé de pouvoir : M.
Voyame. D-Bad Säckingen, 06/2017.
M. Voyame/Chef de division
2. mISe en ServIce
2.1 AVAnt lA mise en serVice
Contrôler la tension du réseau. La
tension de la source doit corres-
pondre avec les indications de la
fiche signalétique. L’outil de ponçage doit
être contrôlé avant son utilisation.L’outil de ponçage doit
être monté de façon centrée et jusqu’à la butée. La vitesse
de rotation maximale admissible de l’outillage et du dis-
positif de serrage ne doit en aucun cas être dépassé.
Respecter les prescriptions spécifiques au pays. Monter
le carénage de protection. Prendre des mesures de sécu-
rité, lorsque des poussières nuisibles à la santé, inflam-
mables ou explosives peuvent être générées lors du tra-
vail. Porter un masque anti-poussières et utiliser un
dispositif d’aspiration de poussières/de copeaux s’il est
possible de raccorder un tel dispositif.
2.2 mise en serVice
Sélectionner le régime de rotation avec la molette de ré-
glage selon la tabelle des vitesses.
Palier 1: 4200 min-1 Palier 4: 7600 min-1
Palier 2: 5200 min-1 Palier 5: 8800 min-1
Palier 3: 6400 min-1 Palier 6: 10‘000 min-1
Ne jamais accroître la vitesse adaptée à l’outil de
polissage durant la phase de travail !
2.2.1 enclenchement/déclenchement
L’interrupteur doit être en position HORS. Pour enclencher
la machine, placer l’interrupteur EN/HORS vers l’avant
jusqu’à encliquetage. Par pression sur l’interrupteur EN/
HORS l’encliquetage est libéré et la machine s’arrête.
2.3 performAnces
Tension 120/230/240V, 50/60Hz
Puissance absorbée 230/240V 1530W
Puissance rendement 230/240V 1000W
Puissance absorbée 120V 1340W
Puissance rendement 120V 800W
Vitesse à vide UWK 10-R125 10‘500 min-1
Vitesse à vide UWK 10-R150 10‘000 min-1
Outil Ø max. UWK 10-R125 125mm
Outil Ø max. UWK 10-R150 150mm
Filetage de porte-meule M14 / 5/8“
Niveau de pression acoustique EN 60745 89dB(A), K=3dB
Niveau de puissance acoustique 100dB(A), K=3dB
Vibration EN 60745 5.2m/s2, K=1.5m/s2
Poids sans câble UWK 10-R125 2.6kg
Poids sans câble UWK 10-R150 2.8kg
14
Portugúes Español Italiano English Français DeutschFrançais

Classe de protection II
La valeur de vibration indiquée a été mesurée
d’après une méthode d’essai normalisée. Elle
peut être utilisée à des fins de comparaison avec
d’autres produits ou pour déterminer une estimation pré-
liminaire de l’exposition. La valeur d’émission vibratoire
peut différer de la valeur indiquée au cours de l’utilisation
réelle de l’outil électrique, en fonction de la manière dont
l’appareil est employé. Pour protéger l’opérateur, il
convient de fixer des mesures de sécurité qui reposent
sur une évaluation de l’exposition dans les conditions
d’utilisation effectives (toutes les parties du cycle de fonc-
tionnement doivent être prises en compte, par exemple
les durées pendant lesquelles l’outil électrique est arrêté
et celles pendant lesquelles il est en service, mais non
sollicité).
2.4 conditions d’exploitAtion
Plage de températures en exploitation: 0 à +50°C.
Humidité de l’air relative: 95% à +10°C sans condensation
3. utIlISatIon / exploItatIon
3.1 dispositifs de protection
La machine ne doit être utilisé qu’avec le capot de
protection et la poignée supplémentaire !
3.1.1 montAge/démontAge du cApot de protection
Les doigts et encoches doivent correspondre
Tourner le capot de protection dans la position de travail
désirée. Pour la fixation, la vis doit être serrée.
Pour libérer la fixation desserrer la vis d’env. ½
tour. La sécurité est garantie seulement avec vis
de serrage. Si le capot de protection ne se tourne
plus avec facilité, il faut nettoyer le mécanisme de blo-
cage. Enlever le capot de protection : En cas de néces-
sité, desserrer la vis avec une clé à 6-pans. Placer le doigt
et l’encoche dans la même position et démonter le capot
de protection
3.1.2 nettoyer le mécAnisme de VerrouillAge
Démonter le capot de protection comme mentionné ci-
dessus.
Enlever l’écrou tendeur et la bride de tension.
Libérer et enlever les trois vis de tension.
Enlever avec précaution la rondelle élastique avec les
trois billes, le doigt d’entraînement et la rondelle. Net-
toyer minutieusement toutes les pièces. remplacer les
pièces d’endommagés. Graisser les guides de billes de
la rondelle élastique avec une graisse universelle du com-
merce. Remonter toutes les pièces dans l’ordre inverse.
Veiller lors de cette opération à une même orientation (rai-
nures) des doigts d’entraînement et des rondelles élas-
15
Portugúes Español Italiano English Français DeutschFrançais

tiques.
Pour le serrage du mécanisme d’arrêt utiliser des
vis de tensionn PT3,4x14. Lors de travaux d’entre-
tien sur le capot de protection ou au mécanisme
d’arrêt, veiller à ce que des mêmes vis soient réutilisées et
non remplacées par des plus longues ou des plus
courtes. Dans le cas contraire, il y a danger d’accident
par le blocage de la broche ou d’une fixation insuffisante
du capot de protection.
3.1.3 poignée supplémentAire
La poignée supplémentaire doit être vissée à gauche, à
droite ou en haut sur la tête de transmission.
3.1.4 interrupteur en/hors
Interrupteur EN/HORS bipolaire avec verrouillage d’en-
clenchement et blocage.
3.1.5 protection de lA mAchine
limitAtion du courAnt de démArrAge
Le démarrage en douceur régulé électroniquement per-
met une mise en roule de la machine sans secousses. En
raison du faible courant de démarrage de la machine, un
fusible de 16A est suffisant.
protection contre les surchArges en fonction de lA
tempérAture
Pour la protection contre la surchauffe le systàme élec-
tronique de sécurité commute sur le mode de refroidisse-
ment lorsqu‘une température critique est atteinte. La ma-
chine continuera alors à fonctionner avec env. 3200 min-1
(UWK 10-R125), 3100 min-1 (UWK 10-R150) et le système
électronique de maintien de vitesse constante est désac-
tivé. Après un refroidissement de 10-20s la machine sera
alors à nouveau pleinement opérationnelle. Déclencher et
réenclencher la machine pour réativer le système électro-
nique de maintien de vitesse constante.
Lorsque la machine est chaude, la protection contre les
surcharges en fonction de la température réagira propor-
tionnellement plus vite.
protection contre les soustensions / protection contre
le redémArrAge
Lors d‘une courte chute de la tension d‘alimentation (fiche
retirée, réseau d‘alimentation instable, etc.) la machine
s‘arrête. Après le retour à la normale du réseau d‘alimen-
tation la machine doit être déclenchée puis réenclen-
chée. La machine est à nouveau apte au service.
3.2 tourner lA tête de trAnsmission
La tête de transmission peut être tournée par pas
de 90° par rapport au boîtier du stator. Cela per-
met de placer l’interrupteur d’enclenchement
dans une position ergonométrique plus favorable pour
certains travaux particuliers.
Enlever les quatre vis et tourner avec précaution la tête de
transmission dans la position souhaitée. En même temps,
veiller à ce qu’elle ne s’éloigne pas de plus de 1 mm du
bloc du moteur. Revisser et serrer les vis.
3.3 outil pour le polissAge
N’utiliser que des outils de polissage dont la vi-
tesse de rotation maximale est égale ou supé-
rieure à la vitesse de rotation en marche à vide de
la machine.
Ne monter que des outils propres !
3.3.1 montAge du disque de polissAge / découpe
Nettoyer la bride de serrage, l’écrou tendeur ainsi que les
surfaces de serrage de la meule.
Mettre la bridee de serrage avec la rainure longitudinale
vers le bas sur la broche porte-meule.
16
Portugúes Español Italiano English Français DeutschFrançais

Mettre en place la meule. Le collet de centrage haut placé
de la bride de serrage doit s’emboîter exactement dans
l’alésage de la meule.
Serrer l’écrou tendeur avec clé pour écrous à deux
trous. Les outils de polissage ne doivent pas pré-
senter de déviation de rondeur. Les outils de po-
lissage présentant un faux rond ne doivent plus être util-
sés ! Marche d’essai ! Contrôler les outils de polissage
avant utilisation. L’outil de polissage doit être monté de
façon parfaite et doit pouvoir tourner librement. Effectuer
une marche d’essai de min. 30 secondes à vide. Des ou-
tils abrasifse polissage endommagés, présentant un dé-
faut de rondeur ou des vibrations ne doivent pas être uti-
lisés !
3.4 indicAtions de trAVAil
Afin d’obtenir un polissage optimal, mouvoir l’outil de po-
lissage en mouvement de va et vient en maintenant une
légère pression d’appui. L’électronique de régulation de
la vitesse maintient le régime pratiquement constant à
vide comme en charge et garanti une prestation du tra-
vail régulière. Une pression d’appui trop élevée diminue la
capacité de performance de la machine et la durée de vie
de l’outil de polissage. La machine est équipée d’un dis-
positif électronique avec protection contre les surcharges
intégré. Si la machine est surchargée, la vitesse décroit
massivement. Relâcher immédiatement l’effort et laisser
tourner à vide un bref instant.
4.1 mAintenAnce préVentiVe
Toujours maintenir la machine et les ouïes
de ventilation propres afin de bien travail-
ler en toute sécurité. Contrôler les char-
bons du collecteur et éventuellement les remplacer. Net-
toyer le boîtier du moteur et renouveler le remplissage de
graisse du boîtier de transmission. Lorsque les charbons
du collecteur sont usés la machine se déclenche de lui-
même (230V).
Pour le maintien de l’isolation de protection la machine
doit être soumise à un contrôle de sécurité technique.
Ces travaux ne doivent être exécutés que par un atelier
d’électricité spécialisé.
Lors de conditions d’utilisations extrêmes il peut se former
de la poussière conductrice à l’intérieur de la machine,
lors de travaux sur du métal. L’isolation de protection de la
machine peut en être altérée. Il est recommandé dans de
tels cas de faire usage d’une installation d’aspiration sta-
tionnaire, de souffler les ouïes de ventilation et d’utiliser
un interrupteur à courant de défaut (FI) en amont.
4.1.1 chAngement des chArBons du collecteur
Un arrêt automatique protège la machine d’une
défectuosité lorsque les balais du collecteur sont
trop usés (230V). La machine est équipée de deux
balais que l’on trouve dans chacune des demi-poignées.
Les balais doivent être échangés comme suit :
Desserrer quatre vis et enlever la demi-coque de poignée.
A l’aide d’un tournevis soulever le ressort et enlever le
balai. Nettoyer le porte-balai. Mettre en place le nouveau
4. maIntenance / entretIen
17
Portugúes Español Italiano English Français DeutschFrançais

balai. Il est indispensable de respecter la position du
charbon. Remettre en place la demi-coque de poignée et
resserrer les quatre vis.
Répéter l’opération sur le côté opposé. Eviter lors
de cette opération que les deux moitiés de poi-
gnées soient ouvertes en même temps.
4.2 pièces de rechAnge
Voir page 2-3.
4.3 répArAtion
Si l’appareil devait présenter un défaut malgré des pro-
cessus de fabrication et de contrôles rigoureux, il y a lieu
de faire exécuter la remise en état par un atelier de service
à la clientèle agrée par SUHNER.
Si le câble de raccordement doit être remplacé, cette
opération doit être effectuée par le fabricant ou son repré-
sentant afin de ne pas compromettre la sécurité.
4.4 prestAtion de gArAntie
Pour des dégâts et dégâts consécutifs résultants d’un
traitement inadéquat, d’une utilisation non conforme à la
destination, du non respect des prescriptions de mainte-
nance et d’entretien, ainsi que de la manutention par du
personnel non autorisé, il n’existe aucune prétention de
garantie.
Des réclamations ne peuvent être reconnues que si la
machine est retournée non démontée.
4.5 entreposAge
Plage de températures en exploitation: -15°C à +50°C
Humidité de l’air relative max. 90% à +30°C, 65% à +50°C
4.6 eliminAtion / compAtiBilité enVironnemen-
tAle
La machine est composée de matériaux pouvant être
soumis à un processus de recyclage.
Rendre la machine non-opérationnelle avant l’éli-
mination.
Ne pas metter la machine dans la poubelle.
Selon les prescriptions nationales, cette machine doit être
remise dans un centre d’élimination conforme à l’environ-
nement.
18
Portugúes Español Italiano English Français DeutschFrançais

19
Portugúes Español Italiano English Français DeutschFrançais

1.1 generAl notes on sAfety
This operation manual is applicable for the machines
UWK 10-R125, UWK 10-R150. The machines may only be
handled by personnel who are qualified.
Hold power tools by insulated gripping surfaces when
performing an operation where the cutting tool may con-
tact hidden wiring or its own cord. Contact with a «live»
wire will make exposed metal parts of the tool «live» and
shock the operator.
WARNING Read all safety warnings and all in-
structions. Failure to follow the warnings and in-
structions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
1.2 use of the mAchine for purposes for
which it is intended
The machines are intended for the purpose of cutting,
roughing and brushing of metal and stone materials with-
out the use of water.
1.3 incorrect use
All uses other than those described under section
1.2 are regarded as incorrect use and are there-
fore not admissible.
1.4 ec declArAtion of conformity
Otto Suhner GmbH of Trottäcker 50, D-79701 Bad Säck-
ingen, hereby declares under sole responsibility that the
product with the serial or batch no. (see reverse side) com-
plies with the requirements under the Directive 2014/30/
EU, 2006/42/EC, 2011/65/EU. Applied standards: EN ISO
12100, EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-
2, EN 61000-3-3. Document Agent: M. Voyame. D-Bad
Säckingen, 06/2017.
M. Voyame/Division manager
2. commISSIonIng
2.1 prior to tAKing the mAchine into serVice
Before connecting tool to a power
source, be sure the voltage sup-
plied is the same as specified on
the name plate of the tool. The power sup-
ply should not vary more than 10% above or below the
voltage indicated on the nameplate. Check grinding tool
prior to use. The grinding tool must be mounted centrally
and positioned against the limit stop. The maximum al-
lowable speed of the tool and of the chuck may not be
1. noteS on Safety
exceeded under any circumstances. Observe national
regulations. Remove safety guard. Take protective meas-
ures when dust can develop during working that is harm-
ful to one’s health, cumbustible or explosive. Wear a dust
mask and work with dust/chip extraction when connecta-
ble.
2.2 tAKing the mAchine into serVice
Preselect speed with adjusting wheel according to speed
table.
Level 1: 4200 min-1 Level 4: 7600 min-1
Level 2: 5200 min-1 Level 5: 8800 min-1
Level 3: 6400 min-1 Level 6: 10‘000 min-1
During operation never exceed the speed which
has been matched to the grinding tool specifica-
tions!
2.2.1 tunr on/turn off
The switch must be in the OFF position. To turn the ma-
chine on, push the ON/OFF switch toward the front unteil
it clicks in. Press the ON/OFF swith to trigger the blocking
and the machine shuts down.
2.3 rAting dAtA
Power voltage 120/230/240V, 50/60Hz
Power Input 230/240V 1530W
Power Output 230/240V 1000W
Power Input 120V 1340W
Power Output 120V 800W
No-load speed UWK 10-R125 10‘500 min-1
No-load speed UWK 10-R150 10‘000 min-1
Max. tool Ø UWK 10-R125 125mm
Max. tool Ø UWK 10-R150 150mm
20
Portugúes Español Italiano English Français DeutschEnglish
