Suncast BMEO1000 Oasis User manual

0361633C
Tools Required
Outil requis
Herramientas necesarias
© 2022 Suncast Corporation, Batavia, IL
BMEO1000 Backyard Oasis
ASSEMBLY INSTRUCTIONS
BMEO1000 Oasis d’arrière-cour
INSTRUCTIONS D’ASSEMBLAGE
BMEO1000 Oasis para el patio
INSTRUCCIONES DE ARMADO
50lb./23kg
SAND/SABLE/ARENA
OPTIONAL/OPTIONNEL/OPCIONAL
Scan QR Code for product assembly video.
Balayez le code QR pour la vidéo d'assemblage du produit.
Escanee el código QR para ver el video de montaje del producto.
S
e
e
W
h
a
t
S
u
n
c
a
s
t
i
s
D
o
i
n
g
t
o
A
c
h
i
e
v
e
a
B
r
i
g
h
t
e
r
,
M
o
r
e
S
u
s
t
a
i
n
a
b
l
e
F
u
t
u
r
e

2
Register your product for Limited Warranty!
Must register product within 90 days of purchase for limited warranty
Enregistrez votre produit au programme de garantie limitée
Vous devez enregistrer votre produit au programme de garantie limitée dans les 90 jours suivant votre achat.
iRegistre su producto para obtener una garantía limitada!
Debe registrar el producto dentro de los 90 días posteriores a la compra para obtener una garantía limitada
Register
Enregistrer
Registrar
Warranty
Garantie
Garantia
www.suncast.com/warranty or call US 1 [phone]
www.suncast.com/warranty ou appelez-nous 1 [phone]
www.suncast.com/warranty o llamenos 1 [phone]
Have Questions?
We are here to help. Check out our resource library along with helpful tips, videos and FAQ’s.
You may call the Contact Center directly at: 1 [phone] or write
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (USA)
Des questions?
Nous pouvons vous aider. Consultez notre bibliothèque de ressources où vous trouverez des conseils utiles, des vidéos et une FAQ.
Vous pouvez communiquer directement avec le centre d’appels au: 1-800-846-2345 ou écrire à
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (États-Unis)
¿Alguna pregunta?
Estamos aquí para ayudarle. Consulte nuestra biblioteca de recurses junto con sugerencias útiles, videos y preguntas frecuentes.
Puede llamar al Centro de atención directamente al: 1 [phone] o escribir a
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 (EE.UU.)
Scan for updated
Limited Warranty
Scanner pour obtenir la
grantie limitée à jour
Escanear para obtener
garantía limitada
actualizada

3
Before You Begin...
• Read instructions thoroughly prior to assembly.
This kit contains parts that can be damaged if assembled incorrectly or in the wrong sequence.
• Please follow instructions.
Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
• Assistance is required during entire assembly.
IMPORTANT
OPEN ALL BOXES FIRST AND NEATLY LAYOUT PARTS. SMALL PARTS MAY BE CONTAINED IN EACH BOX.
PLEASE REFERENCE THE PARTS LIST WITHIN THIS MANUAL TO VERIFY ALL PARTS ARE PRESENT.
COMPLETE SITE PREPARATION AND FOUNDATION CONSTRUCTION BEFORE UNPACKING ALL PARTS.
Caution
• This item uses self-tapping screws in some areas. There are no pre-drilled holes in the plastic.
Use force when starting to drive the screw. Once the screw pierces the plastic it will drive easier.
• Not for storage or use with flammables, explosives, caustics or other chemicals.
• Not intended for storage of glass or other breakable objects.
• Follow manufacturer's stated safety guidelines if operating electronics or appliances inside product.
• Not intended for usage by children.
• To avoid risk of suffocation, do not allow children to play inside container.
• This product may become susceptible to impact damage in freezing temperatures.
• Do not store near excessive heat.
• Exercise caution when moving fully loaded product. This product is not intended for
transporting heavy objects. Use as a stationary storage device only.
• Do not sit or stand on top.
• Max load 75 lbs. on shelf and on top surface.
All tabs should be engaged before locking panels together.
Care Instructions
Your product is made of materials that will withstand outdoor use. Exposure to the elements (such as dust,
plant and animal life, moisture and sunlight) encourages moss, algae, and mold to grow on outdoor items.
To maintain the look of your product, we recommend cleaning it each year with mild soap and water. DO NOT
use bleach, ammonia, or other caustic cleaners, and DO NOT use stiff bristle brushes. Failure to perform
annual cleaning could result in permanent staining of the plastic. This is not a manufacturing defect and is
not covered under warranty.
Suncast Products and Replacement Parts
To purchase Suncast replacement parts and learn about other Suncast products, visit us online or call.
www.suncast.com 1-800-846-2345 or 1-630-879-2050

4
Avant de commencer...
• Lisez les instructions avant de commencer l’assemblage:
Cet article contient des pièces pouvant être endommagées si elles ne sont pas assemblées correctement.
• Veuillez suivre les instructions.
Suncast ne peut être tenu responsable du remplacement des pièces endommagées ou perduesen raison d’un
assemblage incorrect.
• L’assistance sera nécessaire lors de l’assemblage.
IMPORTANT
OUVRIR TOUTES LES BOÎTES EN PREMIER ET ÉTALER LES PIÈCES DE MANIÈRE ORDONNÉE. LES BOÎTES
PEUVENT CONTENIR DES PETITES PIÈCES. CONSULTER LA LISTE DES PIÈCES COMPRISE AVEC LE MANUEL
POUR S’ASSURER QU’IL NE MANQUE AUCUNE PIÈCE.
COMPLETEZ LA PRÉPARATION DU SITE ET LA CONSTRUCTION DE LA FONDATION AVANT DE DÉBALLER TOUTES
LES PIÈCES.
Attention
• L’emploi de vis autotaraudeuses est nécessaire à certains endroits. Cet article ne possède aucun trou-
prépercé dans le plastique. Commen cer à visser avec force pour introduire les vis. Une fois que la vis a
perforé le plastique, elle s’introduira plus facilement.
• Ne pas stocker ou utiliser avec des produits inflammables, explosifs, caustiques ou autres produits chimiques.
• Non destiné au stockage de verre ou d'autres objets cassants.
• Suivez les consignes de sécurité indiquées par le fabricant si vous utilisez des appareils électroniques ou
des appareils à l'intérieur du produit.
• Cet article ne doit pas être utilisé par des enfants.
• Afin d’éviter tout risque d’étouffement, ne pas laisser d’enfants jouer à l’intérieur de la caisse.
• Cet article peut être endommagé par des impacts à une température inférieure à 0oC.
• Ne pas remiser à proximité d’une source de chaleur excessive.
• Faire preuve de précaution pour transporter ce meuble lorsqu’il est plein. Ce meuble n’a pas été de
transporter des objets lourds. Utiliser uniquement un meuble de rangement fixe.
• Ne pas s’asseoir ni se tenir debout sur ce meuble.
• Charge maximale de 34 kg (75 livres) sur la tablette et sur la surface supérieure.
Vérifier que toutes les languettes sont correctement introduites avant de verrouiller les panneaux les
uns dans les autres.
Instructions d’entretien
Cet article a été fabriqué avec des matériaux qui lui permettront d’être utilisé à l’extérieur. Les intempéries (la
poussière, les plantes, les animaux, l’humidité et le soleil) favorisent la prolifération de lichen, d’algues et de
moisissures sur les articles extérieurs. Afin de que cet article conserve sa belle apparence, il est recommandé
de le nettoyer une fois par an avec un savon doux et de l’eau. NE PAS utiliser de javellisant, d’ammoniaque ni
de produit de nettoyage caustique et NE PAS utiliser de brosse à soies dures. Le plastique risque de devenir
irrémédiablement taché si cet article n’est pas nettoyé au moins une fois par an. Ce problème n’est pas un défaut
de fabrication et ne sera pas couvert par la garantie.
Produits et pièces de rechange Suncast
Pour acheter des pièces de rechange Suncast et obtenir de plus amples renseignements sur les autres produits
Suncast, consultez notre site ou appelez-nous.
www.suncast.com 1-800-846-2345 ou 1-630-879-2050

Antes de comenzar...
• Lea las instrucciones antes de comenzar a armar.
Este producto tiene piezas que pueden dañarse si se arman incorrectamente.
• Siga las instrucciones.
Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al armado incorrecto.
• Durante el montaje se requiere la asistencia de otra persona.
IMPORTANTE
ABRA TODAS LAS CAJAS PRIMERO Y EXTIENDA LAS PIEZAS EN FORMA ORDENADA. PUEDEN HABER PIEZAS
PEQUEÑAS EN CADA CAJA. CONSULTE LA LISTA DE PIEZAS INCLUIDA EN ESTE MANUAL PARA VERIFICAR QUE
TODAS LAS PIEZAS ESTÉN PRESENTES.
COMPLETE LA PREPARACIÓN DEL SITIO Y LA CONSTRUCCIÓN DE LA CIMENTACIÓN ANTES DE DESEMPACAR
LAS PIEZAS.
Precaución
• Este artículo utiliza tornillos autorroscantes en algunos lugares. No hay agujeros previamente taladra
dos en plástico. Use fuerza al comenzar a insertar el tornillo. Una vez que el tornillo perfore el plástico se
introducirá con más facilidad.
• No para almacenamiento o uso con productos inflamables, explosivos, cáusticos u otros productos químicos.
• No está diseñado para el almacenamiento de vidrio u otros objetos frágiles.
• Siga las pautas de seguridad establecidas por el fabricante si opera dispositivos electrónicos o
electrodomésticos dentro del producto.
• No está diseñado para ser usada por los niños.
• Para evitar el riesgo de asfixia, no permita que los niños jueguen dentro de la unidad.
• Este producto puede ser susceptible a daños por impacto en temperaturas bajo 0° C.
• No lo guarde cerca de fuentes de calor excesivo.
• Tenga cuidado cuando mueva el producto completamente cargado. Este producto no ha sido diseñado para
trans portar objetos pesados. Uselo como unidad de almacenamiento fijo únicamente.
• No se siente o se pare encima del gabinete.
• Carga máxima: 75 lb (34 kg) en el estante y en la superficie superior.
ES: Todas las lengüetas deben estar enganchadas antes de asegurar los paneles entre sí.
Instrucciones para el cuidado
Este producto está hecho con materiales que soportan las condiciones de uso en exteriores. La exposición a los
elementos (polvo, plantas, animales, humedad y rayos solares) produce la formación de musgo, algas y moho en
los artículos que se dejan en exteriores. Para mantener la buena apariencia del producto, recomendamos limpiarlo
anualmente con agua y jabón suave. NO use lejía, amoníaco ni otros limpiadores cáusticos, y NO use cepillos de
cerdas duras. El no llevar a cabo una limpieza anual puede causar manchas permanentes en el plástico. Ello no es
un defecto de fabricación y no está cubierto por la garantía.
Productos y piezas de repuesto Suncast
Para comprar piezas de repuesto Suncast y obtener información acerca de otros productos Suncast, visite nuestro
sitio web o llame por teléfono.
www.suncast.com 1-800-846-2345 ó 1-630-879-2050
5

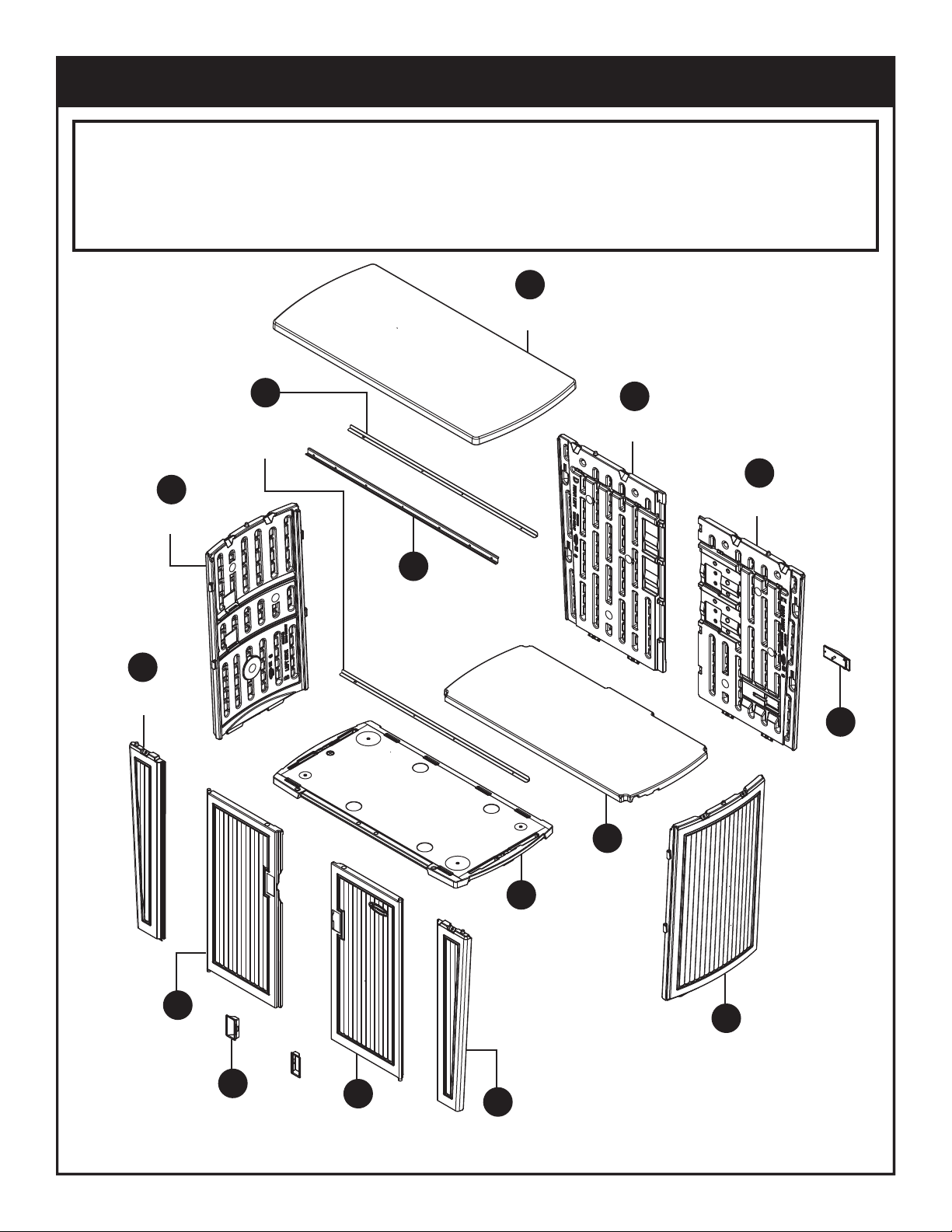

Parts / Pièces / Piezas
6
Before getting started, ensure the package contains the following components. Parts shown may vary in style or color from
the actual product.
Avant de commencer, vérifier que le conditionnement contient bien les composants suivants. Il se peut que le style ou la
couleur des pièces illustrées diffèrent de ceux du produit réel.
Antes de empezar, asegúrese de que el paquete contenga los componentes siguientes. Las piezas que se muestran puedan
variar en estilo o color con respecto al producto real.
0B00747
0B00739
A
0B00749
E
C
0102552
N
0B00746
B
0B00748
D
0B00741
L
1MR007003
M
0B00740
K
0B00743
G
0B00742
F
1MR009021
x2
I
0B00744
J
0100976D
x2
O
0B00745
H

7
Hardware / Quincaillerie / Elementos de fijación
CC
0630821
x31
DD
0631733A
x1
Hardware shown at actual size *(Unless otherwise noted). Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (*sauf indication contraire). Quincaillerie supplémentaire fournie.
Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real (*salvo indicación en contrario.) Se incluyen elementos de fijación
adicionales. No se usan todos.
AA
0510986
x1
BB
0510985
x4
Pre-Assembly / Pré-assemblage / Preasamblea
Press small plugs (BB) into small openings in base panel (A).
Enfoncez les petits bouchons (BB) dans les petites ouvertures
du panneau de base (A).
Presione los tapones pequeños (BB) en las aberturas
pequeñas en el panel base (A).
x4x4
BB
A
1

8

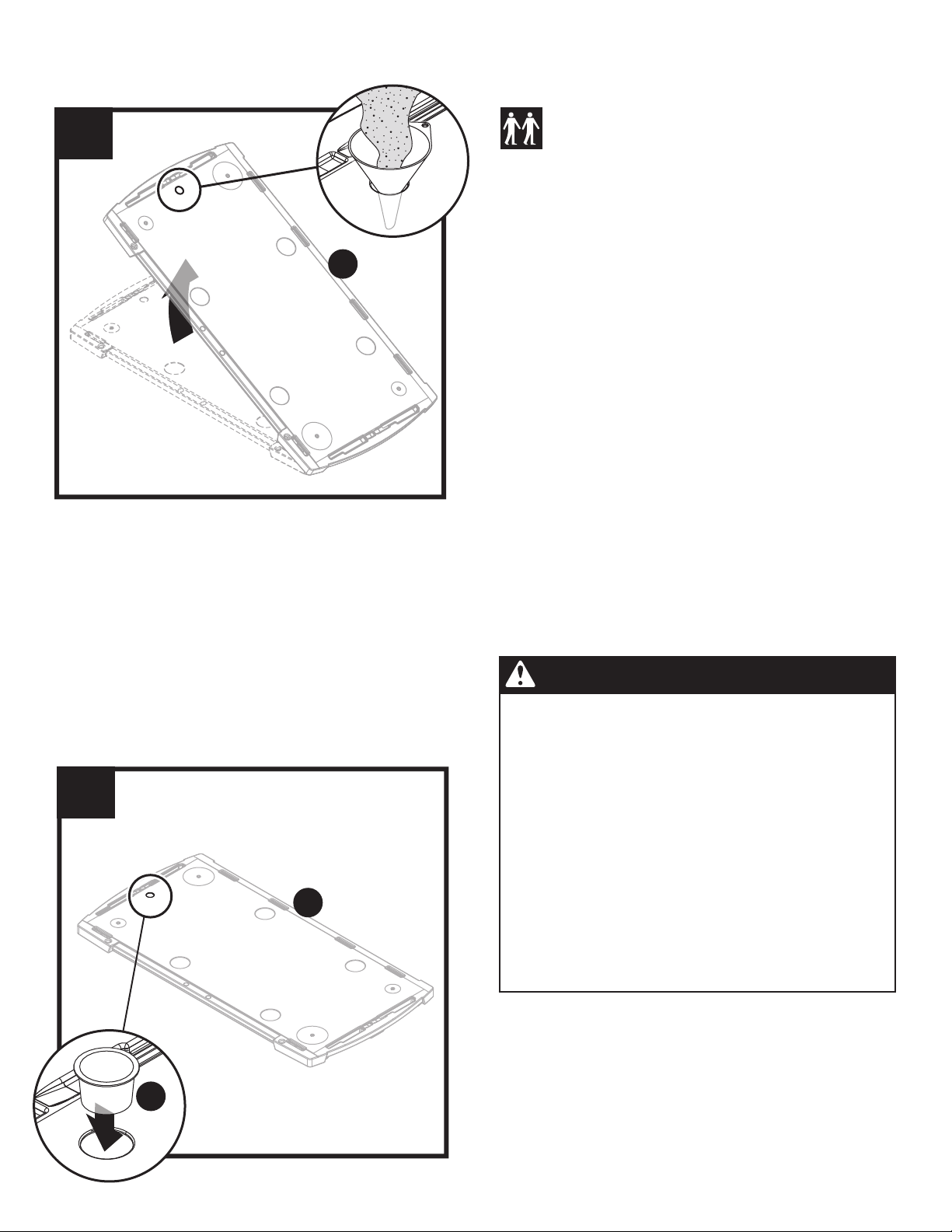

After laying base (A) flat, press large plug (AA) into large
opening.
Après avoir posé la base (A) à plat, enfoncez le gros bouchon
(AA) dans la grande ouverture.
Después de colocar la base (A) plana, presione un tapón
grande (AA) en la abertura grande.
Pre-Assembly (continued) / Pré-assemblage (suite) / Preasamblea (continuación)
Warning / Advertencia / Avertissement
Sand is recommended instead of water to fill base. If
using water, a leak could develop and water could run out
unnoticed causing the cabinet to be more susceptible to
tipping over. Water freezing in the base can also cause
damage to the plastic causing the cabinet to be unstable.
Du sable, plutôt que de l’eau, est recommandé pour
remplir la base. Si vous utilisez de l’eau, une fuite pourrait
se développer et de l’eau pourrait s’écouler de façon
imperceptible, ce qui rendrait l’armoire plus susceptible
de basculer. Le gel de l’eau dans la base peut également
endommager le plastique et rendre l’armoire instable.
Para llenar la base, se recomienda usar arena en lugar
de agua. Si se usa agua, se podría producir una fuga y
el agua podría escurrirse inadvertidamente y causar que
el gabinete fuera más susceptible a volcarse. El agua
congelada en la base también puede causar daños al
plástico y hacer que el gabinete sea inestable.
A
3
AA
1
2
A
2
OPTIONAL
The base is designed to be filled with 40-50lbs of sand for
added stability (sand not included). Continue to Step 3 if not
adding sand to the base.
With the base panel (A) tilted to a 30-45 degree angle, place a
funnel into large opening. Next, have a second person fill the
base with sand (not included, 40-50 lbs. bag recommended).
OPTIONNEL
La base est conçue pour être remplie de 40 à 50 lb de sable
pour plus de stabilité (sable non inclus). Passez à l'étape 3 si
vous n'ajoutez pas de sable à la base.
Alors que le panneau de base (A) est incliné à un angle de 30
à 45 degrés, placez un entonnoir dans la grande ouverture.
Ensuite, demandez à une deuxième personne de remplir la
base avec du sable [non inclus, sac de 18 à 23 kg (40 à 50
livres) recommandé].
OPCIONAL
La base está diseñada para llenarse con 40-50 libras de arena
para mayor estabilidad (arena no incluida). Continúe con el
Paso 3 si no va a agregar arena a la base.
Con el panel base (A) inclinado en un ángulo de 30° a 45°,
coloque un embudo en la abertura grande. Luego, haga
que otra persona llene la base con arena (no se incluye, se
recomienda una bolsa de 40 lb o 50 lb [18 kg o 23 kg]).

Assembly / Assemblage / Armado
9

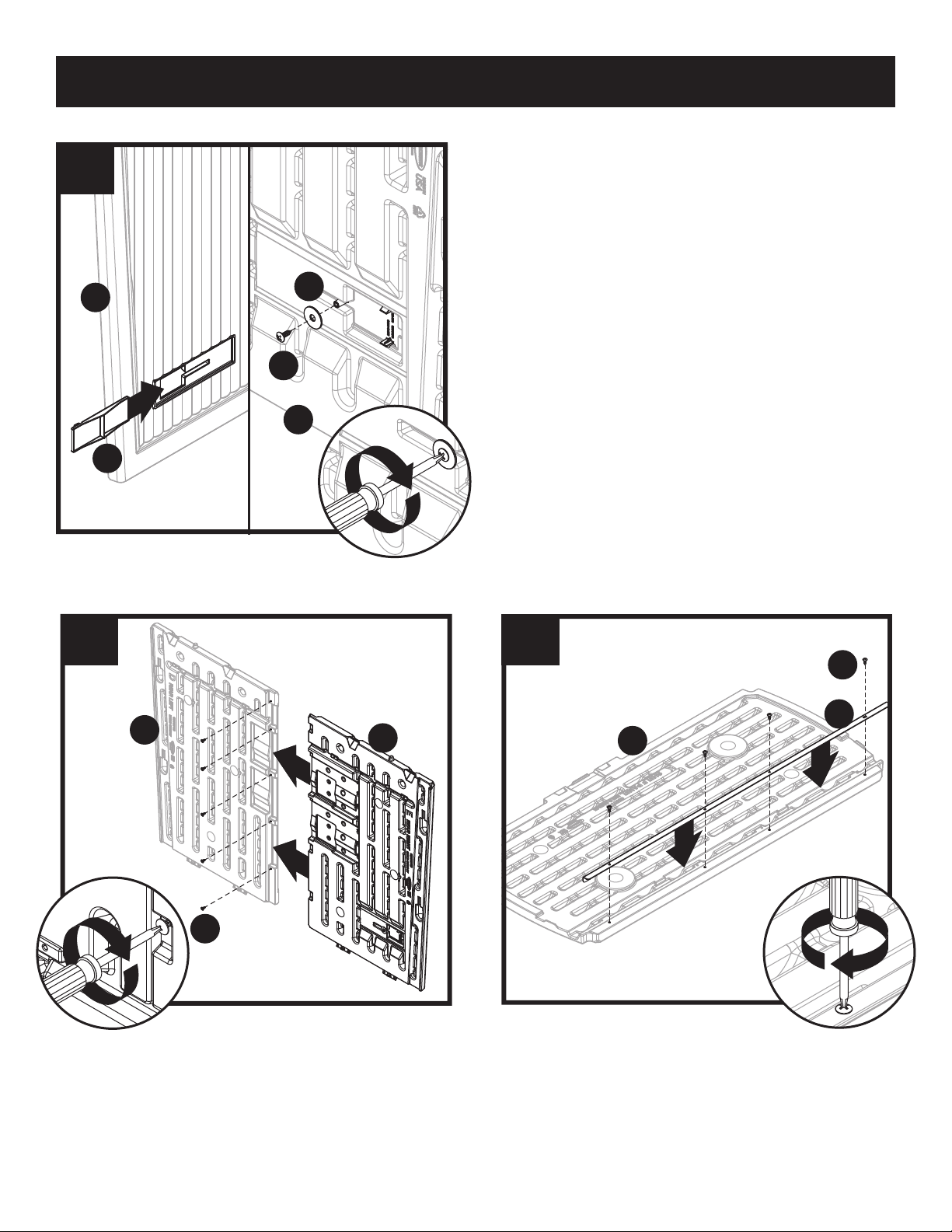

Attach L-bracket (I) to underside of shelf (K) and secure with
four screws (CC).
Fixez le support en L (I) sur le dessous de la tablette (K) et
fixez-le avec quatre vis (CC).
Fije el soporte en L (I) al lado inferior del estante (K) y
asegúrelo con cuatro (4) tornillos (CC).
Place cord slide (N) into slot on outside of right rear panel (E).
Secure with washer (DD) and screw (CC) on side of right rear
panel (E).
Placez la glissière du cordon (N) dans la fente à l’extérieur du
panneau arrière droit (E). Fixez le tout avec la rondelle (DD) et la
vis (CC) sur le côté du panneau arrière droit (E).
Coloque el cordón deslizante (N) en la ranura externa del panel
posterior derecho (E). Asegure con arandela (DD) y tornillo (CC)
en el costado del panel posterior derecho (E).
1
1
1
1
2
E
D
5
x5x5
CC
Slide left and right rear panels (D, E) together and secure with
five screws (CC).
Faites glisser les panneaux arrière gauche et droit (D, E)
ensemble et fixez-les avec cinq vis (CC).
Deslice los paneles posteriores izquierdo y derecho (D, E)
juntos y asegúrelos con cinco (5) tornillos (CC).
1
2
N
E
E
4
CC
DD
11
2
I
K
6
x4x4
CC

Assembly (continued) / Assemblage (suite) / Armado (continuación)
10

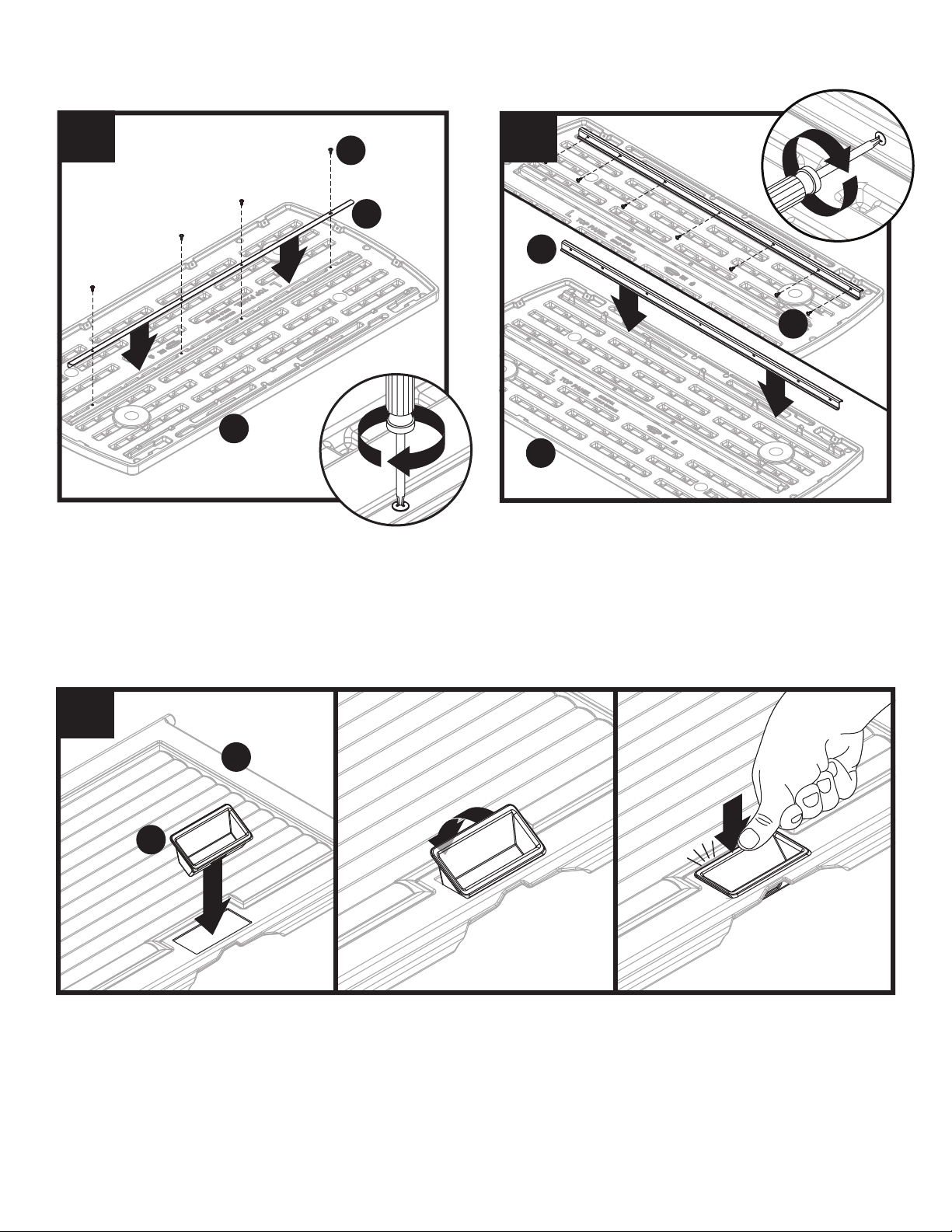

Attach L-bracket (I) to underside of top panel (L) and secure
with four screws (CC).
Fixez le support en L (I) sur le dessous du panneau supérieur
(L) et fixez-le avec quatre vis (CC).
Fije el soporte en L (I) al lado inferior del panel superior (L) y
asegúrelo con cuatro (4) tornillos (CC).
Attach S-rail (M) to underside of top panel (L) and secure with
seven screws (CC).
Joignez la rampe en S (M) au-dessous du panneau supérieur
(L) et fixez-la avec sept vis (CC).
Fije el riel S (M) al lado inferior del panel superior (L) y
asegúrelo con siete (7) tornillos (CC).
Lower door handle (O) into left door (J) and insert on an angle. Push down hard on center of handle to snap in place. Make sure door
handles (O) are oriented so that the slot faces the inner side of door panels. Repeat for right door (H).
Abaissez la poignée de porte (O) dans la porte gauche (J) et insérez-la en biais. Appuyez fortement sur le centre de la poignée pour
l’enclencher. Assurez-vous que les poignées de porte (O) sont orientées de manière à ce que la fente soit tournée vers le côté intérieur
des panneaux de porte. Répétez pour la porte de droite (H).
Deslice la manija de la puerta (O) en la puerta izquierda (J) e insértela en ángulo. Empuje con fuerza en el centro de la manija para que
encaje en posición. Asegúrese de que las manijas de la puerta (O) estén orientadas de manera que la ranura quede del lado interno de
los paneles de la puerta. Repita estos pasos para la puerta derecha (H).
11
2
I
L
7x4x4
CC
1
1
2
CC
L
M
x7x7
8
O
J
9
1
1
2
3

Assembly (continued) / Assemblage (suite) / Armado (continuación)
11
After aligning slots on the side and tab on bottom of left front
panel (F) with tabs on left side panel (B) and slot on base panel
(A), slide left front panel (F) down to lock into place.
Repeat steps 10-11 for right side panel (C) and right front
panel (G).
Après avoir aligné les fentes sur le côté et la languette au
bas du panneau avant gauche (F) avec les languettes sur le
panneau latéral gauche (B) et la fente sur le panneau de base
(A), faites glisser le panneau avant gauche (F) vers le bas pour
le verrouiller en place.
Répétez les étapes 10 et 11 pour le panneau latéral droit (C) et
le panneau avant droit (G).
Luego de alinear las ranuras del lado y las pestañas en la
parte inferior del panel frontal izquierdo (F) con las pestañas
en el panel lateral izquierdo (B) y la ranura en el panel base (A),
deslice el panel frontal izquierdo (F) hacia abajo para que se fije
en posición.
Repita los pasos 10 a 11 para el panel lateral derecho (C) y el
panel frontal derecho (G).
Align tabs on left side panel (B) and insert into slots on base
panel (A). Lock left side panel (B) into place by sliding forward.
Alignez les languettes sur le panneau latéral gauche (B) et
insérez-les dans les fentes du panneau de base (A). Verrouillez
le panneau latéral gauche (B) en place en le faisant glisser vers
l’avant.
Alinee las pestañas en el panel lateral izquierdo (B) e insértelas
en las ranuras en el panel base (A). Deslice el panel lateral
izquierdo (B) hacia adelante para asegurarlo en posición.
1
2
B
A
10
2
1
B
A
F
11

Assembly (continued) / Assemblage (suite) / Armado (continuación)
12
After aligning tabs on left and right side panels (B, C) with
slots on rear panel assembly and tabs on bottom of rear
panel assembly with slots in base panel (A), slide rear panel
assembly down and in to lock into position.
Après avoir aligné les languettes sur les panneaux latéraux
gauche et droit (B, C) avec les fentes sur l’assemblage du
panneau arrière et les languettes au bas de l’assemblage du
panneau arrière avec les fentes dans le panneau de base (A),
faites glisser l’assemblage du panneau arrière vers le bas et
vers l’intérieur pour le verrouiller en place.
Luego de alinear las pestañas en los paneles laterales derecho
e izquierdo (B, C) con las ranuras en el conjunto de panel
posterior y las pestañas en la parte inferior del conjunto de
panel posterior con las ranuras en el panel base (A), deslice el
conjunto de panel posterior hacia abajo y fíjelo en posición.
3
1
4
2
K
K
13
From the top, place shelf (K) down at an angle into position on lower ledges on inside of top left and right side panels (B, C).
Rotate shelf (K) down to final position. Make sure small tab on back underside of shelf (K) aligns with slot on ledge of rear
panels.
À partir du haut, abaissez la tablette (K) à un angle en position sur les rebords inférieurs à l’intérieur des panneaux latéraux supérieurs
gauche et droit (B, C). Tourner la tablette (K) vers le bas jusqu’à la position finale. Assurez-vous que la petite languette à l’arrière du
dessous de la tablette (K) s’aligne avec la fente sur le rebord des panneaux arrière.
De arriba abajo, coloque el estante (K) hacia abajo en ángulo en el borde inferior de la cara interna de la parte superior de los paneles
laterales izquierdo y derecho (B, C). Gire el estante (K) hacia abajo hasta su posición final. Asegúrese de que la pestaña pequeña en la
cara inferior posterior del estante (Ka) se alinee con la ranura en el borde de los paneles posteriores.
2
1
B
C
12
A

Assembly (continued) / Assemblage (suite) / Armado (continuación)
13
Secure top panel (L) with ten screws (CC), four screws in the
back, two on each side and one on each front panel.
Note: Front view shown. Shelf and front panels not shown for
clarity.
Fixez panneau supérieur (L) le tout avec dix vis (CC), quatre vis
à l'arrière, deux de chaque côté et une sur chaque panneau
avant.
Remarque : Vue de face illustrée. Étagère et panneaux avant
non illustrés pour plus de clarté.
Asegúrelo panel superior (L) con diez (10) tornillos (CC), cuatro
tornillos en la parte posterior, dos en cada lado y uno en cada
panel frontal.
Nota: Se muestra la vista frontal. El estante y los paneles
frontales no se muestran para mayor claridad.
After aligning round slots on the underside of top panel (L) with round tabs on top of left and right front panels, left and
right side panels and left and right rear panels, place top panel (L) down into position. With the left door (J) in the open position
and at an angle, place the bottom hinge pin into the receptacle on the base panel (A). Insert the top hinge pin into the channel on the
underside of the top panel (L) and slide to the left into the hinge receptacle. Repeat for right door (H).
Après avoir aligné les fentes rondes en dessous du panneau supérieur (L) avec les languettes rondes sur le dessus des panneaux avant
gauche et droit, les panneaux latéraux gauche et droit et les panneaux arrière gauche et droit, verrouillez le panneau supérieur (L) en
place. Avec la porte gauche (J) en position ouverte et inclinée, placez la broche de charnière inférieure dans le socle de fixation sur le
panneau de base (A). Insérez la broche de charnière supérieure dans le sillon sur le dessous du panneau supérieur (L) et glissez-la vers
la gauche dans le socle de fixation de la charnière. Répétez pour la porte de droite (H).
Luego de alinear las ranuras redondas en la cara inferior del panel superior (L) con las pestañas redondas en la parte superior de los
paneles frontales izquierdo y derecho, los paneles laterales izquierdo y derecho, y los paneles posteriores izquierdo y derecho, coloque
el panel superior (L) en posición. Con la puerta izquierda (J) en posición abierta y en ángulo, coloque el perno inferior de la bisagra en
el receptáculo en el panel base (A). Inserte el perno superior de la bisagra en el canal en la cara inferior del panel superior (L) y deslícelo
hacia la izquierda dentro del receptáculo de la bisagra. Repita estos pasos para la puerta derecha (H).
3
1
5
4
L
14
2
15
x10x10
CC
L

Assembly (continued) / Assemblage (suite) / Armado (continuación)
14
With doors closed, attach a 5/16˝ lock (not provided).
Avec les portes fermées, fixez un verrou de 0,79 cm (5/16 po)
(non fournie).
Con las puertas cerradas, coloque un candado de 5/16”
(0.79 cm) (no suministrado).
16
5/16"
(12.7 cm)
3/4"
(7.6 cm)
MIN
1 1/2"
Max.
5/16"
(12.7 cm)
Max.

15
