Sunrise Medical Jay J3 Back User manual

Owner’s Manual
JAY®J3 Back
Important Consumer Information
NOTE: This manual contains important instructions that must be passed on to the
user of this product. Please do not remove this manual before delivery to the end
user.
SUPPLIER: This manual must be given to the user of this product.
USER: Before using this product, read this entire manual and save for future
reference.
WARRANTY REGISTRATION: To validate the warranty on this product, please
complete and return the postcard attached to the enclosed instruction and
warranty booklet.
SECTION
SECTION ENGLISH
J3 BACK
SECTION
ENGLISH
Benutzerhandbuch
JAY®J3 Rücken
Wichtige Informationen
HINWEIS: Dieses Handbuch enthält wichtige Informationen, die an den Benutzer
dieses Produkts weitergeleitet werden müssen. Bitte entfernen Sie dieses
Handbuch vor der Auslieferung an den Endbenutzer nicht.
FACHHÄNDLER:Dieses Handbuch muss dem Benutzer des Produkts
ausgehändigt werden.
BENUTZER:Vor dem Gebrauch des Produkts lesen Sie bitte das gesamte
Handbuch, und bewahren Sie es für zukünftigen Bedarf auf.
GARANTIEREGISTRIERUNG: Damit die Garantie für dieses Produkt gültig wird,
bitte die Postkarte in der beiliegenden Betriebs- und Garantieanleitung ausfüllen
und an uns zurücksenden..
Handleiding
JAY®J3 Rugleuning
Belangrijke informatie voor consumenten
OPMERKING: Deze gebruikershandleiding bevat belangrijke instructies die aan de gebruiker
van dit product moeten worden doorgegeven. Verwijder deze gebruikershandleiding niet
voordat het product aan de eindgebruiker is geleverd.
LEVERANCIER: Deze gebruikershandleiding moet aan de gebruiker van dit product worden
gegeven.
GEBRUIKER:Lees voordat u het product gebruikt, deze gebruikershandleiding helemaal
door. Bewaar de handleiding goed, zodat u hem in de toekomst ook kunt nalezen.
REGISTRATIE VAN GARANTIE: Om de garantie op dit product geldend te maken, vragen
wij u de antwoordkaart die is aangehecht aan het bijgesloten instructie- en garantieboekje,
volledig in te vullen en naar ons terug te sturen.
106109

J3 Back 106109 EU=Rev.4.0
2
Manual del Usuario
JAY®Respaldo J3
Información importante para el consumidor
NOTA: Este manual contiene instrucciones importantes que deben ser
transmitidas al usuario del producto. Por favor no retire este manual antes de la
entrega al usuario.
DISTRIBUIDOR:Debe entregar este manual al usuario del producto.
USUARIO:Antes de utilizar este producto, lea atentamente el manual completo.
REGISTRO DE GARANTÍA: Para validar la garantía de este producto, complete y
envíe la postal adjunta al manual de instrucciones y cuadernillo con la garantía.
Manuale d'uso
JAY®Schienale J3
Importanti informazioni per l’utente
NOTA: Questo manuale contiene importanti istruzioni che devono essere
comunicate all’utente di questo prodotto. Si prega di non rimuovere il manuale
prima della consegna all’utente.
RIVENDITORE:Questo manuale va consegnato all’utente del prodotto.
UTENTE:Prima di usare il prodotto, leggere attentamente tutte le sezioni del
manuale e conservarlo per riferimento futuro.
GARANZIA: per la garanzia di questo prodotto, si prega di conservare la prova
d’acquisto del prodotto.
Manual do Utilizador
JAY®Encosto J3
Informação importante para o consumidor
NOTA: Este manual contém instruções importantes que devem ser transmitidas
ao utilizador deste produto. Não remova este manual antes de o entregar ao
utilizador final.
FORNECEDOR:Este manual deve ser entregue ao utilizador deste produto.
UTILIZADOR:Antes de usar este produto, leia todo o manual e guarde-o para
referência futura.
REGISTO DA GARANTIA: Para validar a garantia deste produto, preencha e
envie o postal em anexo às instruções e livro da garantia incluídos.
Manuel d’utilisation
JAY®Dossier J3
Informations importantes pour l’utilisateur
REMARQUE : This manual contains important instructions that must be passed
on to the user of this product. Veuillez ne pas retirer ce manuel avant la livraison à
l’utilisateur final.
REVENDEUR :Ce manuel doit être remis à l’utilisateur du produit.
UTILISATEUR :Avant d’utiliser votre produit, lisez attentivement ce manuel dans
son intégralité et conservez-le pour pouvoir vous y référer ultérieurement.
ENREGISTREMENT DE GARANTIE :Pour valider la garantie de ce produit,
veuillez remplir et renvoyer la carte d’enregistrement que vous trouverez dans le
manuel et le livret de garantie.
Bruksanvisning
JAY®J3 Ryggstöd
Viktig konsumentinformation
OBS: Denna manual innehåller viktiga instruktioner som måste delges
användaren av denna produkt. Vänligen avlägsna ej denna manual före leverans
till slutanvändaren.
LEVERANTÖR:Denna manual måste överlämnas till den som ska använda
produkten.
ANVÄNDARE:Innan du använder denna produkt, vänligen läs manualen och
spara den sedan för framtida behov.
GARANTI: Vänligen kontakta din hjälpmedelscentral för garanti om något fel
uppstått på produkten. Hjälpmedelscentralen kontaktar därefter leverantören.

J3 Back 106109 EU=Rev.4.0
3
Příručka uživatele
JAY® Opěradlo J3
Důležité informace pro zákazníka
UPOZORNĚNÍ: Tato příručka obsahuje informace, které je nutno předat uživateli
tohoto výrobku. Neodstraňujte tuto příručku před dodáním vozíku koncovému
uživateli.
DODAVATEL: Tuto příručku je nutno dát uživateli tohoto výrobku.
UŽIVATEL: Před použitím tohoto výrobku si přečtěte celou příručku a uložte si ji
pro použití v budoucnu.
ZÁRUKA – REGISTRACE ZÁRUKY Pro potvrzení záruky na tomto výrobku
vyplňte a nechte si potvrdit od prodejce, popřípadě obchodního zástupce,
prodávající firmy (možno i korespondenčně) přiložený záruční list s pokyny a
záručními informacemi.
Instrukcja użytkowania
JAY®Oparcie J3
Ważne informacje dla klienta
UWAGA: Niniejszy podręcznik zawiera ważne instrukcje, które należy przekazać
użytkownikowi produktu. Niniejszego podręcznika nie należy usuwać przed
dostarczeniem użytkownikowi końcowemu.
DOSTAWCA: Niniejszy podręcznik należy przekazać użytkownikowi produktu.
UŻYTKOWNIK: Przed rozpoczęciem korzystania z produktu należy przeczytać
niniejszy podręcznik w całości i zachować go w celu korzystania w przyszłości.
REJESTRACJA GWARANCJI: Aby nadać ważność gwarancji na ten
produkt, należy wypełnić i odesłać do nas kartę dołączoną do instrukcji i karty
gwarancyjnej.
Brukerveiledning
JAY®Rygg J3
Viktig kundeinformasjon
MERK: Denne bruksanvisningen inneholder viktige instruksjoner som må gis
til brukeren av dette produktet. Bruksanvisningen må ikke fjernes før produktet
leveres til sluttbrukeren.
LEVERANDØR:Denne bruksanvisningen må gis til brukeren av dette produktet.
BRUKER:Les igjennom hele bruksanvisningen før du bruker dette produktet, og ta
vare på den for fremtidig bruk.
REGISTRERING AV GARANTI: brukes ikke i Norge
JAY®J3 rygstøtte
Vigtige forbrugeroplysninger
BEMÆRK: Denne vejledning indeholder vigtige anvisninger, som skal være
tilgængelige for brugeren af produktet. Vejledningen må derfor ikke fjernes, men
skal leveres til slutbrugeren sammen med produktet.
FORHANDLER:Denne vejledning skal gives videre til brugeren af produktet.
BRUGER:Sørg for at læse hele denne vejledning, inden du anvender produktet,
og gem vejledningen til senere brug.
REGISTRERING AF GARANTI: For at bekræfte garantien på dette produkt,
bedes du udfylde og returnere det postkort, der er fastgjort på de vedlagte
instruktions- og garantibrochure.
Brugervejledning
JAY® Πλατη J3
Σημαντικες πληροφοριες για τον καταναλωτη
ΣΗΜΕΙΩΣΗ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες που πρέπει
να διαβιβαστούν στο χρήστη αυτού του προϊόντος. Μην αφαιρέσετε αυτό το
εγχειρίδιο πριν από την παράδοση στον τελικό χρήστη.
ΠΡΟΣ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ: Το εγχειρίδιο αυτό πρέπει να δοθεί στο χρήστη
αυτού του προϊόντος.
ΠΡΟΣ ΤΟΝ ΧΡΗΣΤΗ: Πριν χρησιμοποιήσετε αυτό το προϊόν, διαβάστε
ολόκληρο το εγχειρίδιο και φυλάξτε το για μελλοντική αναφορά.
ΚΑΤΑΧΩΡΗΣΗ ΕΓΓΥΗΣΗΣ: Για να επικυρώσετε την εγγύηση σε αυτό το
προϊόν, συμπληρώστε και επιστρέψτε την κάρτα που επισυνάπτεται στο
εσωκλειόμενο φυλλάδιο οδηγιών και εγγύησης.
Εγχειρίδιο κατόχου

J3 Back 106109 EU=Rev.4.0
4
Käyttöopas
JAY®J3-Selkätuki
Tärkeä asiakastiedote
HUOMAUTUS: Tämä käyttöopas sisältää tärkeitä tietoja, jotka on saatettava
tämän tuotteen käyttäjän tietoon. Älä poista tätä käyttöopasta ennen tuotteen
toimittamista loppukäyttäjälle.
JÄLLEENMYYJÄ: Tämä käyttöopas on annettava loppukäyttäjälle.
KÄYTTÄJÄ: Lue tämä käyttöopas kokonaan ennen laitteen käyttöönottoa ja pidä
se tallessa.
TAKUUN AKTIVOINTI: Aktivoi tuotteen takuu täyttämällä ja palauttamalla
käyttöoppaan mukana toimitettu takuukortti.
ENGLISH 6
Introduction 6
Maintenance and Cleaning 7
Fitting the Back to the Chair 8
Installation 9
Adjustment 10
Vanity flap installation 11
J3 Accessories 12
Transit Safety 13
Removal and Replacement 14
Contraindications and Reuse 15
24 Month Limited Warranty 15
DEUTSCH 16
Einführung 16
Pflege und Reinigung 17
Montage des Rückens an den Rollstuhl 18
Montage 19
Einstellung 20
Anbringen der Schutzabdeckung 21
J3 Zubehör 22
Transportsicherheit 23
Entfernen und Austausch 24
Kontraindikationen und Wiederverwendung 25
24 Monate eingeschränkte Garantie 25
NEDERLANDS 26
Inleiding 26
Onderhoud en reiniging 27
Bevestigen van de rugleuning aan de stoel 28
Montage 29
Aanpassing 30
Bevestiging van de beschermflap 31
J3 accessoires 32
Veiligheid tijdens transport 33
Verwijdering en vervanging 34
Contra-indicatie en hergebruik 35
Beperkte garantie van 24 maanden 35
ESPAÑOL 36
Introducción 36
Mantenimiento y limpieza 37
Colocación del respaldo en la silla 38
Instalación 39
Ajuste 40
Instalación de la extensión de la funda 41
Accesorios de J3 42
Seguridad en tránsito 43
Retirada y nueva colocación 44
Contraindicaciones y reutilización 45
Garantía limitada de 24 meses 45
PORTUGUÊS 46
Introdução 46
Manutenção e limpeza 47
Instalar o Encosto na Cadeira 48
Instalação 49
Ajustamento 50
Instalação da Aba de Proteção 51
Acessórios J3 52
Segurança durante a Condução 53
Remoção e Substituição 54
Contra-indicações e reutilização 55
Garantia Limitada de 24 Meses 55
FRANÇAIS 56
Introduction 56
Entretien et nettoyage 57
Montage du dossier sur le fauteuil 58
Installation 59
Réglage 60
Installation de la protection du dossier 61
Accessoires J3 62
Sécurité à bord d'un véhicule 63
Dépose et réinstallation 64
Contre-indications et réutilisation 65
Garantie limitée de 24 mois 65

J3 Back 106109 EU=Rev.4.0
5
ITALIANO 66
Introduzione 66
Manutenzione e pulizia 67
Montaggio dello schienale sulla carrozzina 68
Installazione 69
Regolazione 70
Applicazione della Vanity Flap 71
Accessori J3 72
Sicurezza dello schienale in caso di
trasporto su un veicolo a motore 73
Rimozione e riposizionamento 74
Controindicazioni e riutilizzo 75
Garanzia limitata di 24 mesi 75
SVENSKA 76
Inledning 76
Underhåll och rengöring 77
Montering av ryggstöd på stolen 78
Installation 79
Justering 80
Skyddsöverdrag installation 81
J3 tillbehör 82
Transportsäkerhet 83
Borttagning och omplacering 84
Begränsningar och återanvändning 85
24 månaders begränsad garanti 85
NORSK 86
Innledning 86
Vedlikehold og rengjøring 87
Montere ryggen på stolen 88
Montering 89
Justering 90
Montering av ryggtrekkforlenger 91
J3-tilbehør 92
Sikkerhet under transport 93
Demontering og utskiftning 94
Kontraindikasjoner og gjenbruk 95
2 års begrenset garanti 95
ČESKY 96
Úvod 96
Údržba a čištění 97
Montáž zádové opěrky na invalidní vozík 98
Instalace 99
Nastavení 100
Instalace krycí chlopně 101
Příslušenství J3 102
Bezpečnost při přepravě 103
Odstranění a výměna 104
Kontraindikace a znovupoužití 105
Omezená záruka 24 měsíců 105
WERSJA POLSKA 106
Wprowadzenie 106
Konserwacja i czyszczenie 107
Montowanie oparcia do wózka 108
Montaż 109
Regulacja 110
Montaż klapy zasłaniającej 111
Akcesoria J3 112
Bezpieczeństwo transportu 113
Demontaż i wymiana 114
Przeciwwskazania i recykling 115
24 miesiące gwarancji 115
DANSK 116
Indledning 116
Vedligeholdelse og rengøring 117
Montering af ryggen på kørestolen 118
Montering 119
Justering 120
Montering af diskretionsposen 121
J3 ekstraudstyr 122
Sikkerhed ved transport 123
Aftagning og genmontering 124
Kontraindikationer og genbrug 125
24 måneders begrænset garanti 125
ΕΛΛΗΝΙΚΑ 126
Εισαγωγή 126
Συντήρηση και καθαρισμός 127
Τοποθέτηση της πλάτης στην πολυθρόνα 128
Τοποθέτηση 129
Ρύθμιση 130
Τοποθετηση βοηθητικου σκεπασματοσ 131
Εξαρτήματα J3 132
Ασφάλεια κατά τη μεταφορά 133
Αφαίρεση και αντικατάσταση 134
Αντενδείξεις και επαναχρησιμοποίηση 135
Περιορισμένη εγγύηση 24 μηνών 135
SUOMI 136
Esittely 136
Huoltaminen ja puhdistaminen 137
Selkäosan asennus tuoliin 138
Asennus 139
Säätö 140
Näkösuojan asennus 141
J3-lisävarusteet 142
Kuljetusturvallisuus 143
Irrotus ja vaihtaminen 144
Kontraindikaatiot ja uudelleenkäyttö 145
24 kuukauden rajoitettu takuu 145

J3 Back 106109 EU=Rev.4.0
6
ENGLISH
Sunrise Medical recommends that a clinician such as a
doctor or therapist experienced in seating and positioning be
consulted to determine if a J3 Back is appropriate.
WARNING!
Backs should only be installed by:
• an authorized Sunrise Medical supplier.
• a qualified and competent healthcare professional
who has undergone appropriate certified training by
either sunrise medical or their approved supplier.
THE JAY J3 BACK INTENDED USE
The Jay J3 Back is intended to provide a back support for
a wide variety of wheelchair users. It is designed to provide
simple, comfortable and effective support to help maximize
function and increase sitting tolerance. In addition, it is light-
weight, durable and easy to use.
The back can be installed onto a wide range of wheelchairs.
Maximum user weight:
300 lbs. (136 kg) – compact (and old standard hardware)
500 lbs. (227 kg) – heavy duty compact hardware
The intended lifetime of the back rest is 4 years.
WARNING
Installing a back support on a wheelchair may affect the
center of gravity of the wheelchair and may cause the
wheelchair to tip backwards potentially resulting in injury.
Always assess for the potential need for anti-tippers
or amputee axle adapter brackets to be added to the
wheelchair to help increase stability.
WARNING
Do not use J3 Back to push or lift wheelchair. Improper
use may cause the back to unexpectedly detach from the
wheelchair.
WARNING
Do not use the J3 back handle to lift wheelchair. It is
intended only for back removal.
WARNING
Carelessness causes fire.
WARNING
Please read this manual before usage.

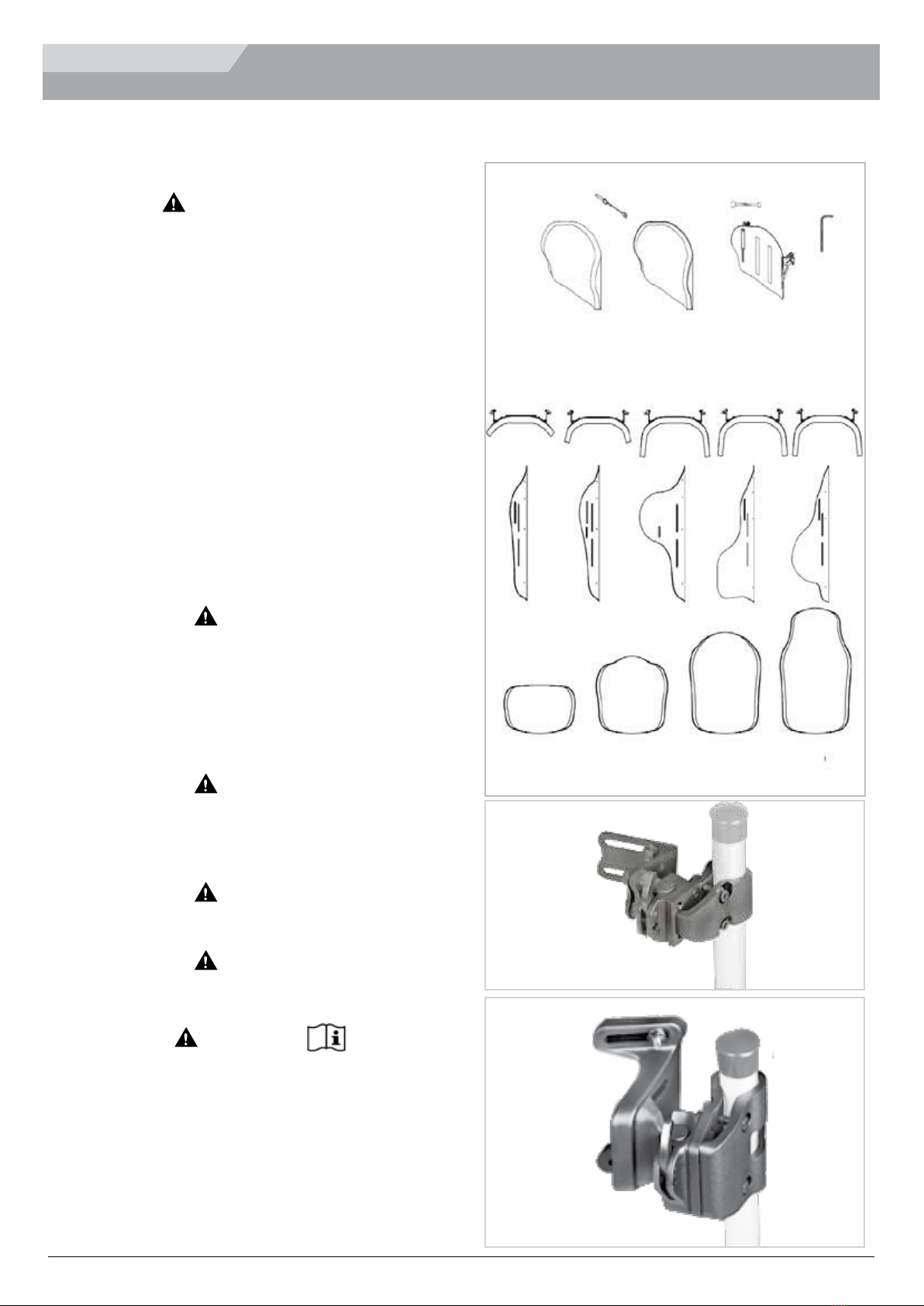

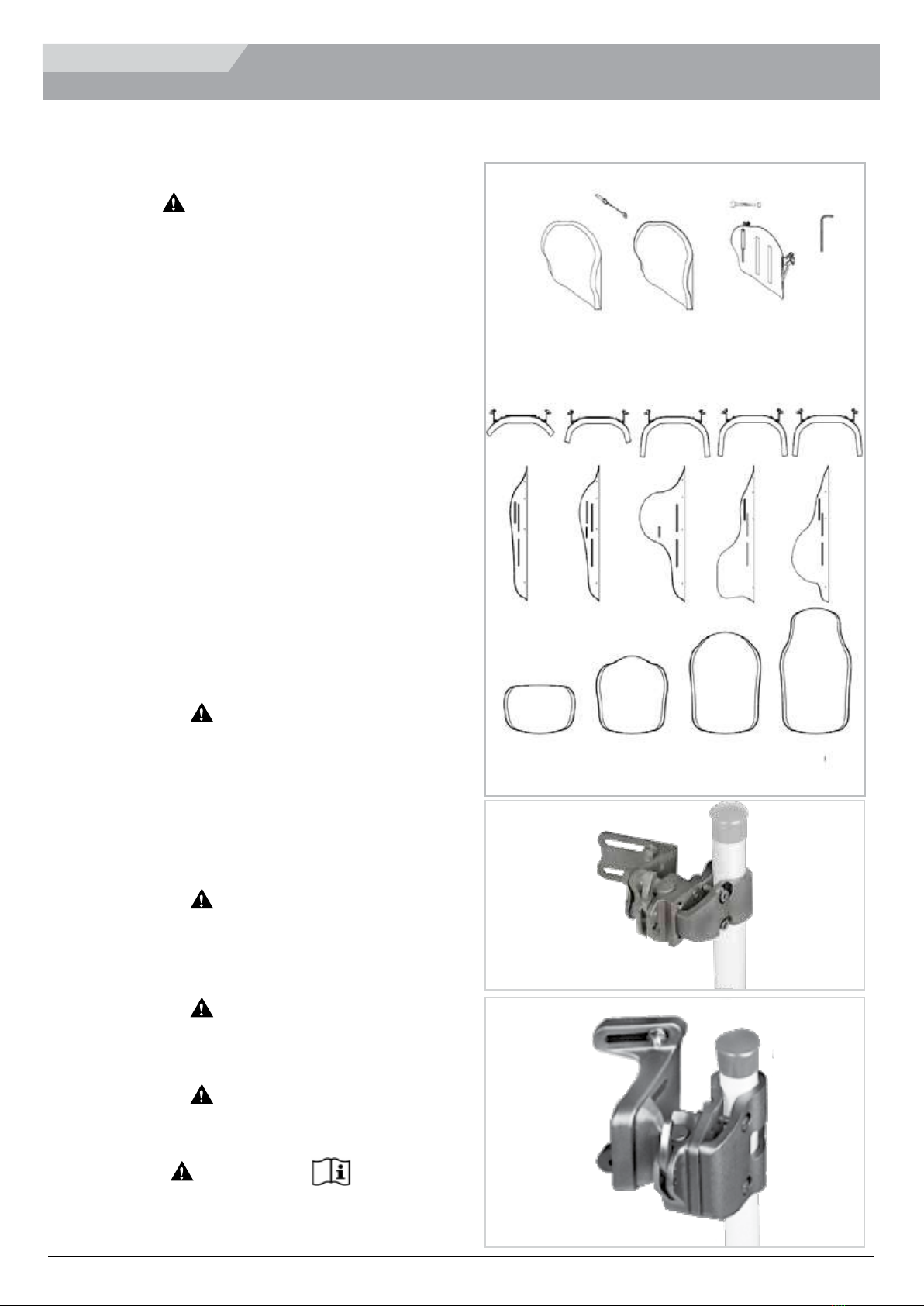

J3 BACK
10mm
Spanner
Lower
Thoracic
Mid Thoracic Upper
Thoracic
Shoulder
Height
SH
UT
MT
LT
Posterior Posterior
Lateral
Posterior
Deep
Lateral
Posterior
Deep
Contour
Mid
Deep
Contour
Cover
Foam
Base
Shell
Locking Pin 4mm Hex Key
10mm
Spanner
INTRODUCTION
Compact
Hardware
HD Compact
Hardware
SC MC DC PDC MDC

J3 Back 106109 EU=Rev.4.0
7
ENGLISH
MAINTENANCE
Sunrise recommends that all fasteners be checked for wear, such as
loose bolts or broken components every 6 months. Loose fasteners
should be retightened according to the installation instructions. All
fasteners should be tightened to torque specifications as stated in
the hardware installation section. Contact your authorized Sunrise
Medical supplier immediately to replace any broken components.
Do not continue to use the system after identifying loose or broken
components.
EASY CLEANING
NOTE: When disassembling the back for cleaning, note the position
of the Velcro® Spine Align Components for correct reassembly.
To clean back cover
Remove cover by detaching Velcro. Detach cover from back shell.
Locate zipper on bottom of the cover and unzip. Remove foam and
turn cover inside out. Zip cover closed to avoid snagging. Machine
wash in warm water (60°C). Drip or tumble dry on low heat.
NOTE:
• Do not dry clean covers or use industrial washers and
dryers to clean cover.
• Do not steam autoclave.
• Do not bleach.
Reinsert the foam into the cover. Please note, the base has two layers
of foam. When reinserting the foam, ensure that the thinner “light grey”
foam is facing the shell. Once the foam is secured inside the cover, zip
cover closed.
To clean back shell
Shell may be wiped clean with soap and water. No other
maintenance should be required.
To clean positioning components
Positioning components can be wiped clean with soap and water. Do
not immerse positioning components underwater.
If you have any additional questions regarding cleaning procedures,
please contact your authorized Sunrise Medical dealer.

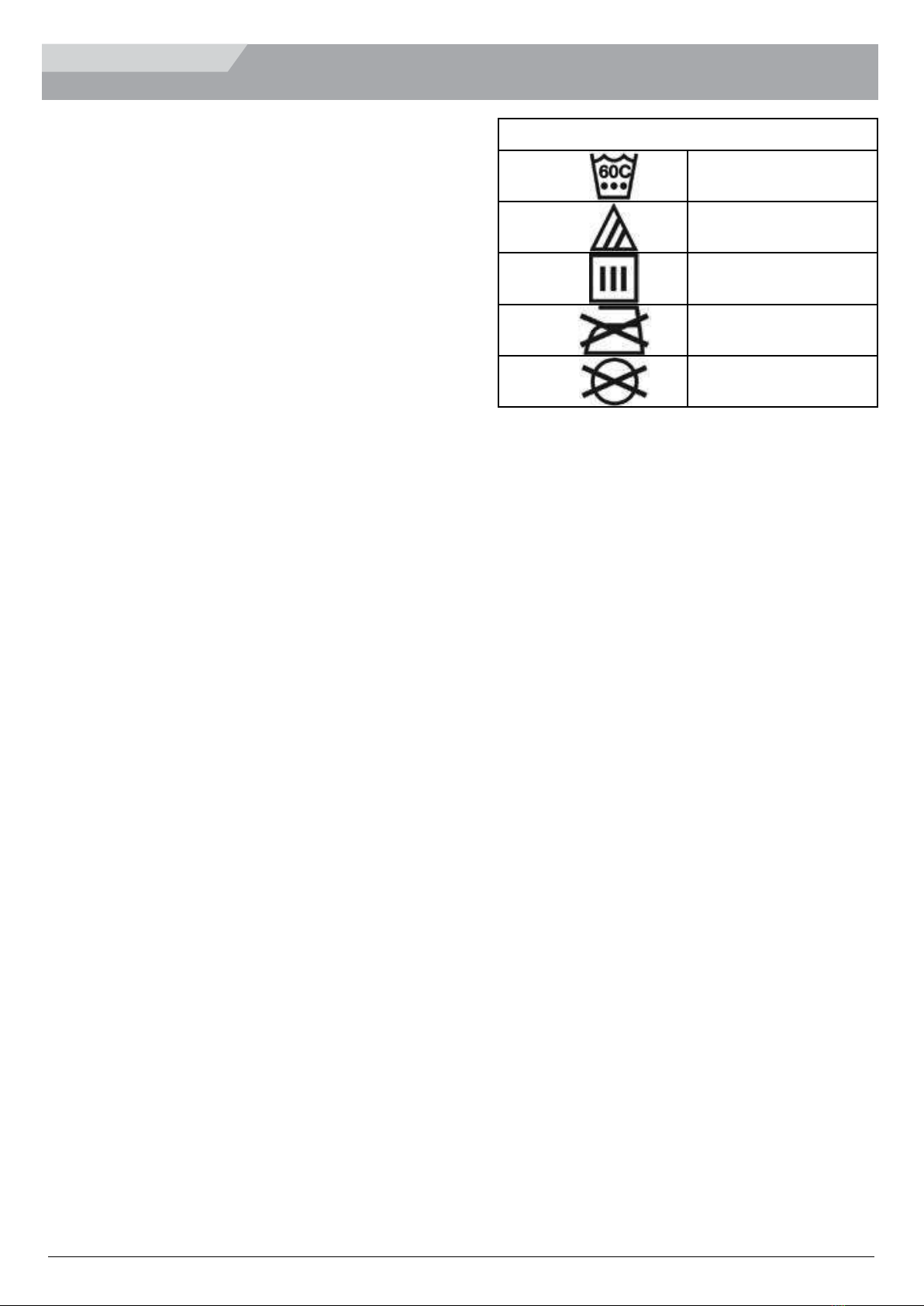

Laundry Care Symbols
Machine wash in warm
water (60° C)
Only non-chlorine bleach,
when needed
Drip dry
Do not iron
Do not dry clean
MAINTENANCE AND CLEANING

J3 Back 106109 EU=Rev.4.0
8
ENGLISH
DETERMINING COMPATIBILITY
Wheelchair Types
The J3 Back is designed to be compatible with most
wheelchairs with the following exceptions:
Wheelchairs that are angularly adjustable, recline or tilt and
result in a back angle greater than 60 degrees from the
vertical should not be used.
WARNING
Use with these types of wheelchairs may cause the
back to accidentally disconnect from the wheelchair
resulting in a fall and the potential for serious injury.

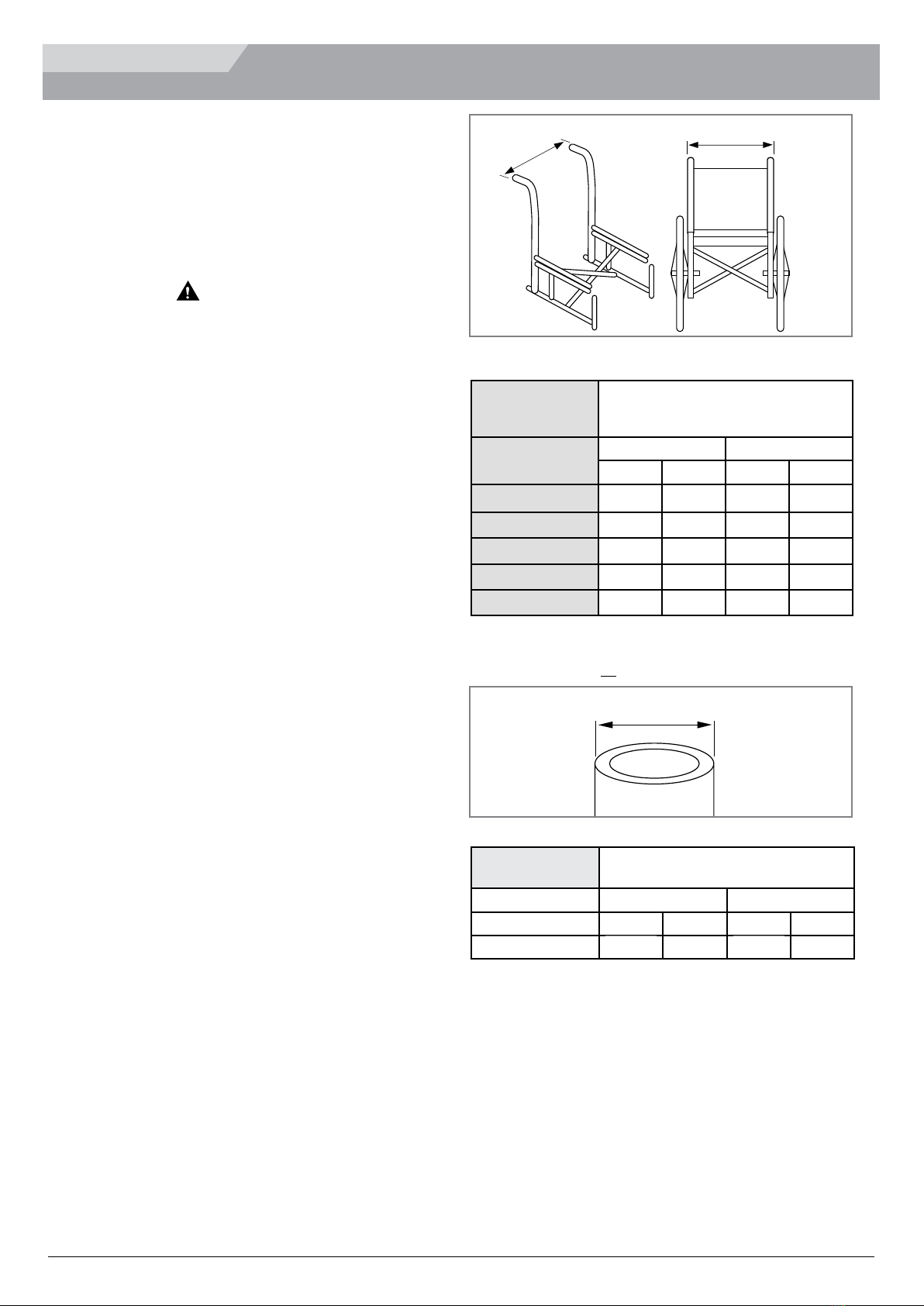

Wheelchair Dimensions
The J3 Back is designed to replace the wheelchair’s sling
upholstery. Prior to installation determine if the wheelchair
used has compatible back canes, by measuring the width
between your back canes as seen in Figure 1. Then using
that measurement, check Table 1 to determine if the back
will fit your chair.
Next check that the back canes are a compatible diameter.
The J3 back hardware can be mounted on wheelchair
back canes ranging from 3/4” (1.9 cm) to 1 1/8” (2.85 cm).
Measure your back cane diameter (Fig. 2) and refer to Table
2 to ensure your back canes are compatible.
If you cannot determine that the back canes are compatible
please contact your authorised Sunrise Medical provider
or Sunrise Medical customer service.
Figure 2
B
AAFigure 1
Table 1
* Back Width is identified in your back’s part number.
Example: J3SCMTS36 is a 36 cm back.
Table 2
J3 Back Width*
(all contours)
Width of back canes from outside to
outside of the tubes, (Fig.1-A)
Minimum Width Maximum Width
inch cm inch cm
12” 31cm 11.7 29.7 14.3 36.3
14” 36cm 13.7 34.9 16.3 41.3
16” 41cm 15.7 40.0 18.3 46.4
18” 46cm 17.7 45.1 20.3 51.6
20” 51cm 19.7 50.1 22.3 56.5
FITTING THE BACK TO THE CHAIR
J3 Back Width
(all contours)
Cane diameter (Fig. 2-B)
Minimum width Maximum width
inch cm inch cm
14-20” (36-51cm) 3/4 1.9 1-1/8 2.85

J3 Back 106109 EU=Rev.4.0
9
ENGLISH
INSTALLING THE MOUNTING HARDWARE
Please read the following instructions before beginning installation.
To install the J3 Back, it is best to begin without a user in
the wheelchair. Once the back has been installed and minor
adjustments are needed the user can be seated back in the
wheelchair.
Tools required (included with J3 Back)*
• 4mm hex key
• 10mm box end wrench
NOTE: Wherever torque settings are specified, it is strongly
recommended that a torque meter (not included with
Jay3 Back) is used to verify correct torque specification is
achieved.

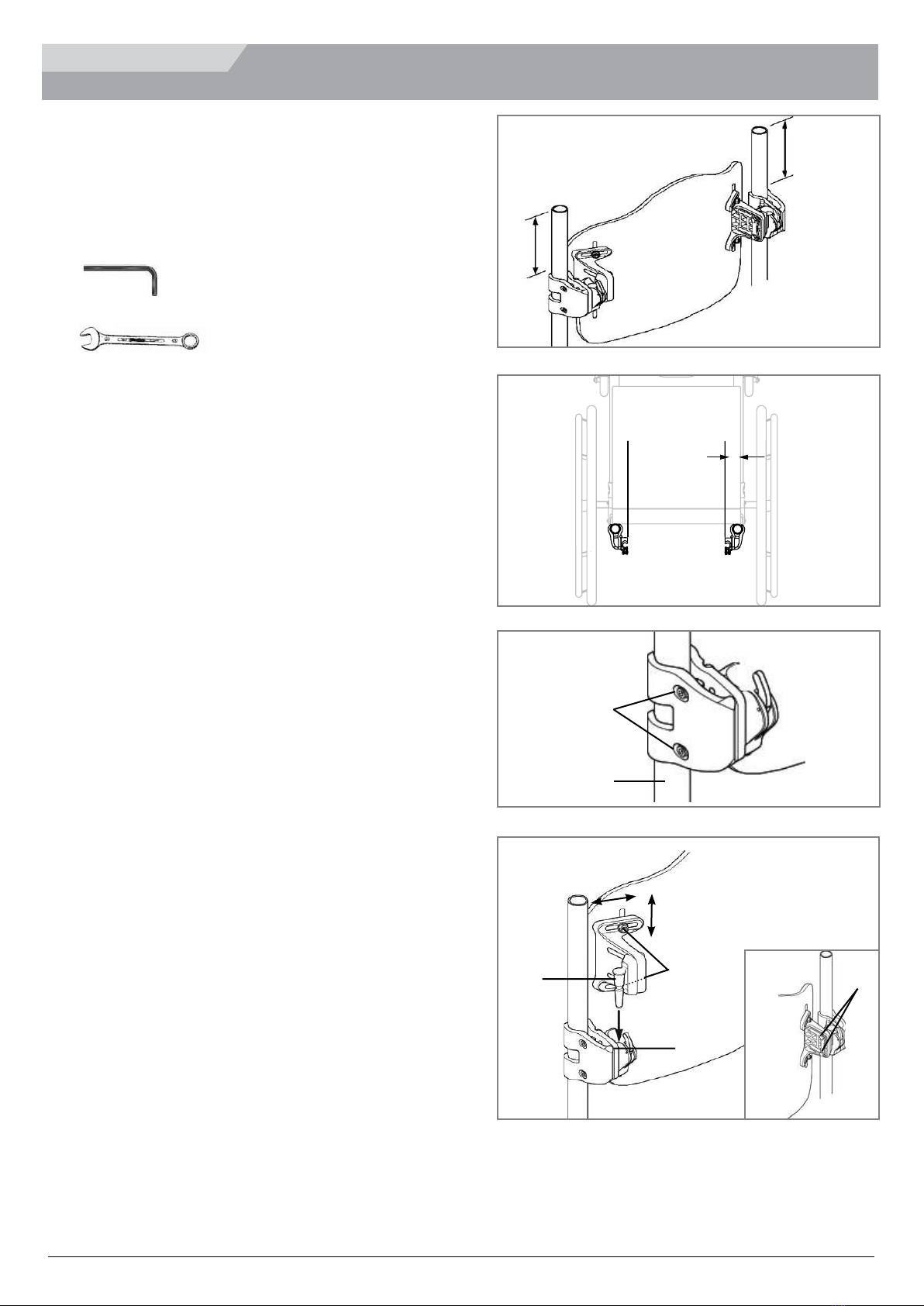

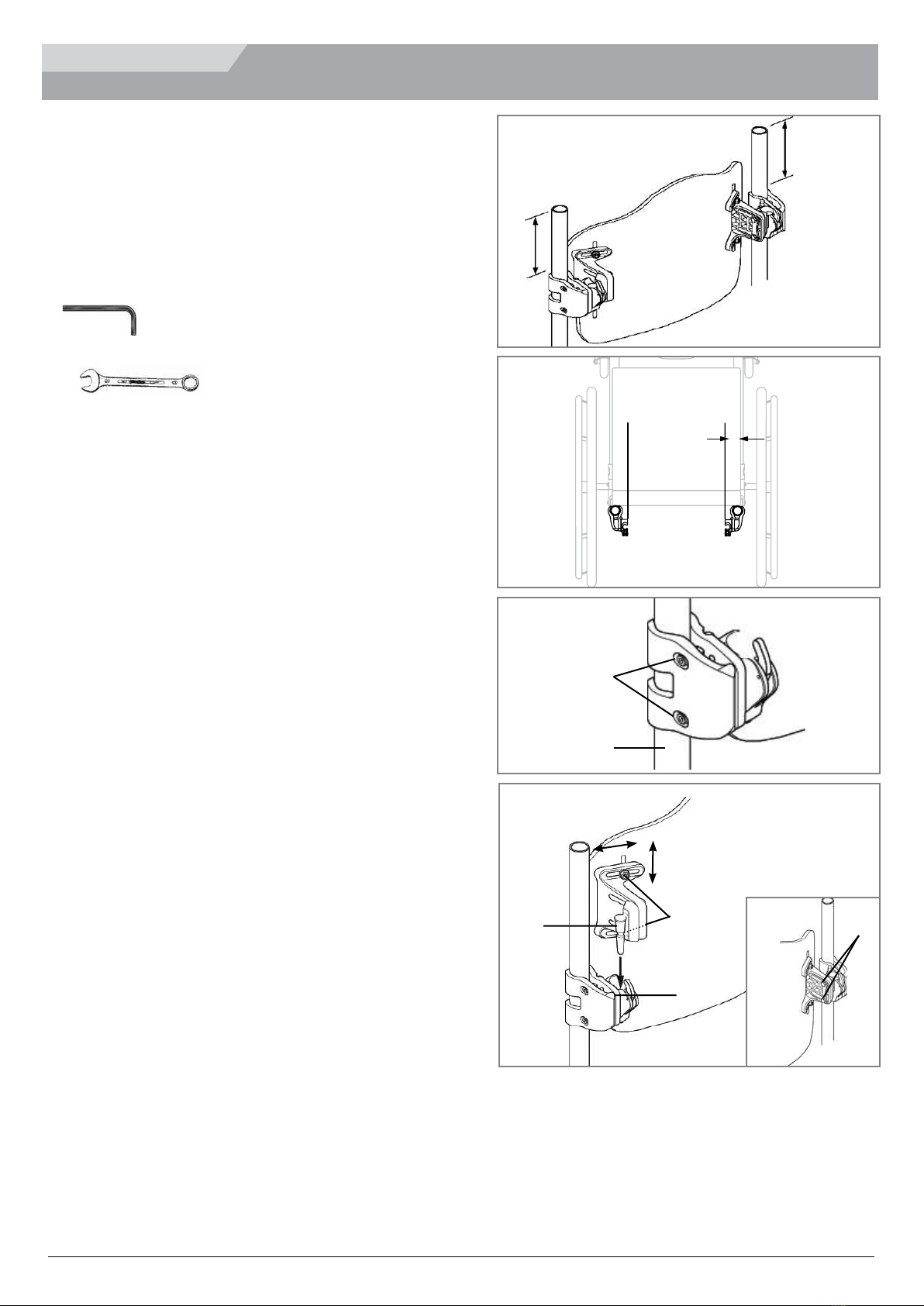

Hardware Installation Instructions (Figs. 3, 4, 5)
Valid for all hardware types (compact, heavy duty compact and old
standard).
1. Remove the existing wheelchair back according to the
wheelchair manufacturer’s instructions.
2. Visually determine the desired location of the receivers on
the wheelchair’s back canes. The mounting hardware should
be at approximately equal heights on each back post (Fig. 3)
and parallel to the seat frame (Fig. 4). Higher locations on the
back canes are generally better.
3. Attach the hardware receivers. (Fig. 5)
a. Loosen the clamp screws (A) with the enclosed 4mm hex
key. NOTE– For large tube diameters, clamp screws may
have to be removed completely.
b. Attach and align receiver to the wheelchair back canes (B).
c. Hand tighten clamp screws (A). NOTE– Receivers may
require additional lateral adjustment to ensure proper
alignment.
Attaching and Aligning the J3 Back Shell (Fig. 6)
a. Loosen bracket nuts (C) and mounting pin nuts (F) using
10mm box-end wrench until hardware can move easily in
all directions.
b. Attach the J3 Back to the hardware receivers by inserting
left and right mounting pins (D) in the left and right
receivers (E).
c. Locate back to the approximate location, relative to both
chair and user.
d. Hand tighten nuts on the inside of the mounting pin (F).
NOTE– Back depth and angle may require additional
adjustment to ensure proper fit to the user.
e. Hand tighten bracket nuts (C). NOTE– Back height may
require additional adjustment to ensure proper fit to the
user.
f. Test back release by pressing the release levers forward
and removing the back off the chair. (See Removal and
Replacement section for further details.) Proper alignment
of the mounting hardware and back is achieved when
smooth attachment and release can be easily done.
g. If proper alignment has not been achieved, adjust the
components until properly aligned.
h. Once properly aligned, tighten the hardware receiver
clamp screws. The recommended torque specification is
75 - 85 in-lbs (8.5 - 9.3 Nm).
Figure 3
Figure 4
parallel
Figure 5
A
B
C
height
width
E
D
Figure 6
F
INSTALLATION

J3 Back 106109 EU=Rev.4.0
10
ENGLISH
Depth 2
ADJUSTING J3 HEIGHT, DEPTH AND
ANGLE
The first phase of the J3 Back hardware installation is
complete. It is now the appropriate time to have the user
seated back in the chair for personalizing the J3 Back. Do not
have the user apply full pressure on the back as it is not fully
tightened to the full torque requirements.

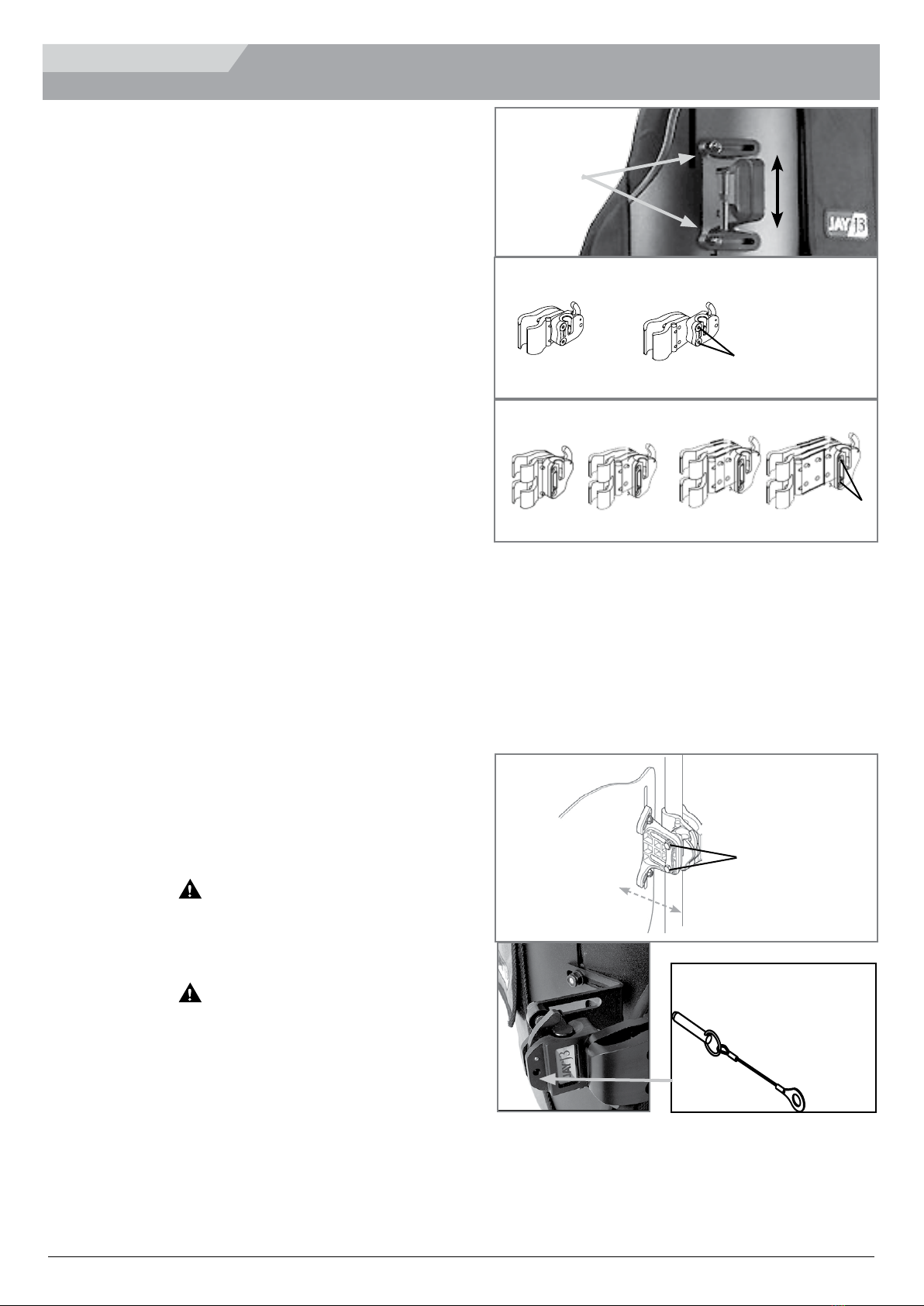

1. Height Adjustment (Fig. 10)
a. With the user in the chair, identify the desired height
of the back. Once identified, have the user remove
pressure from the J3 Back by leaning or sliding partially
forward if possible to allow the adjustment to take
place.
b. Loosen the bracket nuts (A) and adjust the height of the
back shell to required position.
c. Securely tighten the bracket nuts (A). The
recommended torque specification is 75-85 in-lbs. (8.5 -
9.3 Nm).
NOTE: After height adjustment is complete, check that the
width was not inadvertently changed.
2. Depth/Angle Adjustment (Figs. 11, 12 &13)
Please note there are two types of hardware that can
be ordered– standard hardware (Fig. 11) or the longer,
adjustable hardware (Fig. 12). Both sets of hardware are
adjusted the same, but the standard hardware allows for
2 inches (5 cm) of depth adjustment (Fig. 11) while the
extended hardware (adjustable hardware) allows for a total of
3.4 inches (8,65 cm) of depth adjustability (Fig. 12).
a. To adjust J3 Back depth and angle loosen left and right
nuts (Fig. 13-B) on bracket slots.
b. Adjust depth and/or angle and securely tighten. The
recommended torque specification is 100-110 in-lbs.
(11.3 - 12.4 Nm). Ensure that none of the depth
adjustment nuts (Fig 13-B) will slip or rotate.
c. If additional depth is needed, remove back from
receivers. Remove screws (Figs. 11-D, 12-D) from
receiver using the enclosed 4mm hex key, and
reposition to desired depth. Note: Prior to replacing the
screws the application of a suitable medium strength
threadlocker e.g. loctite 243 is strongly recommended
to the receiver and screw threads, if the back is to be
repositioned. Tighten screws to 25-35 in-lbs. (2.8 - 4
Nm).
WARNING
Ensure that all hardware has been properly tightened
once all adjustments have been completed and the
J3 Back is ready for use.
WARNING
To ensure optimal security of the back fitment, the
locking pin must be inserted before the backrest can be
used, (Fig. 14 & 15).
Compact Hardware– 2 depth settings
Depth 1 Depth 2
Figure 11
D
Figure 10
A
Figure 13
B
Depth 1 Depth 3 Depth 4
HD Compact Hardware Figure 12
D
Figure 14
A
B
Figure 15
ADJUSTMENT

J3 Back 106109 EU=Rev.4.0
11
ENGLISH

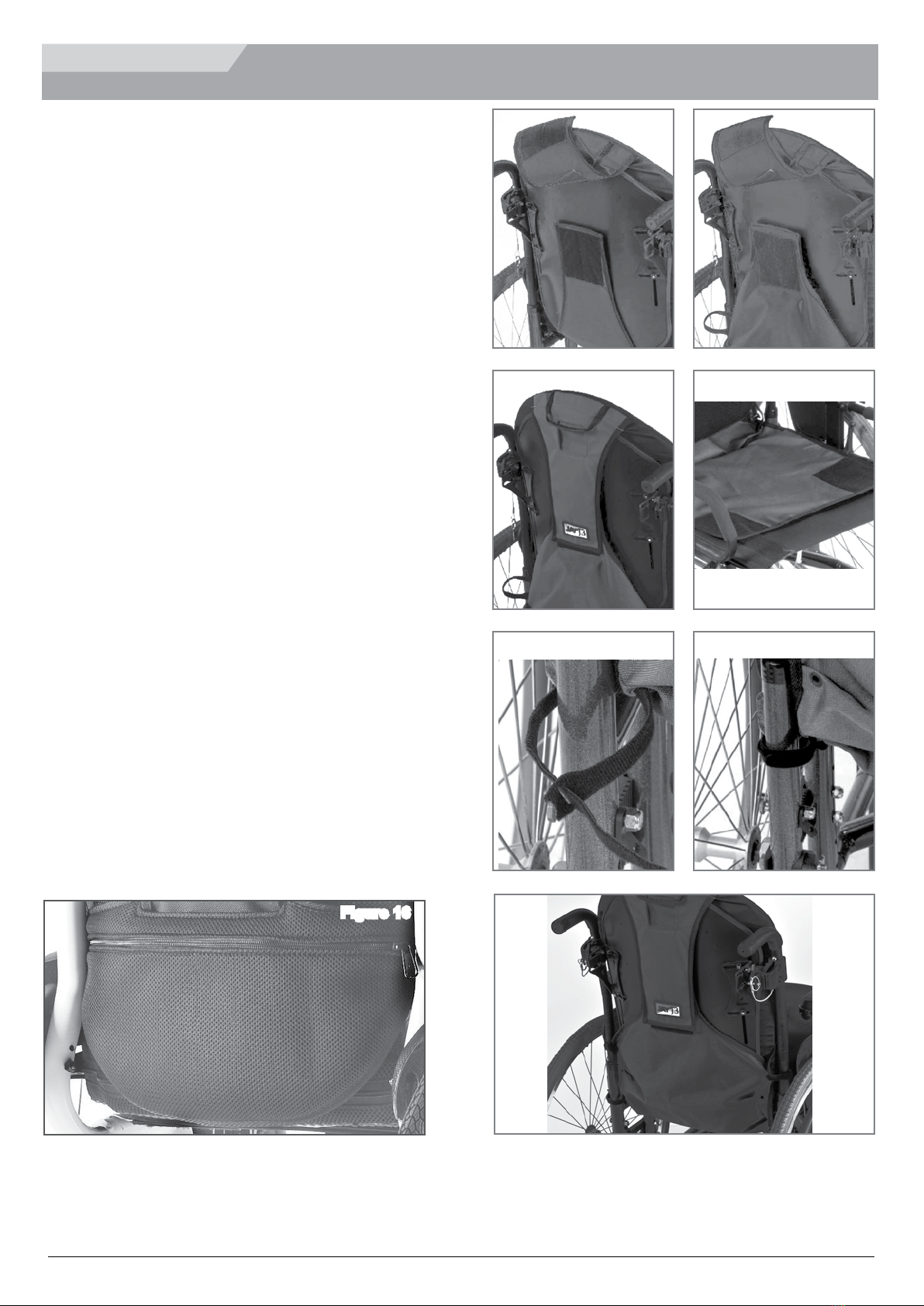

VANITY FLAP INSTALLATION
1. Lift upper flap of J3 Back Cover (Fig. 17)
2. Match hook to loop and attach Vanity Flap to the back
of the J3 Back Cover (Fig. 17). Reposition upper flap of
cover to sandwich the Vanity Flap between the flaps the
upper and lower flaps (Fig. 18).
3. Remove Seat Cushion from wheelchair and sandwich
“tail” of Vanity Flap between wheelchair support surface
and Seat Cushion (Fig 20).
4. Adjust Vanity Flap as necessary by moving the tail in
or out from under the Seat Cushion. If necessary the
upper part of the vanity flap can be moved up or down
on the Seat Back also.
5. Insert Hook & Loop Wrap ties through the appropriate
grommets on the Vanity Flap, then wrap around the
wheelchair frame and insert the leading end through
the slot end of the Wrap (Fig. 21). Snug up and close
outside gaps in Vanity Flap (Fig. 22).
Optional Storage Bag
NOTE: There is an optional storage bag available to
attach onto the vanity flap, (Fig.16).
Figure 17 Figure 18
Figure 19 Figure 20
Figure 21 Figure 22
Figure 23
Finished J3 Vanity Flap Installation
VANITY FLAP INSTALLATION
Figure 16

J3 Back 106109 EU=Rev.4.0
12
ENGLISH

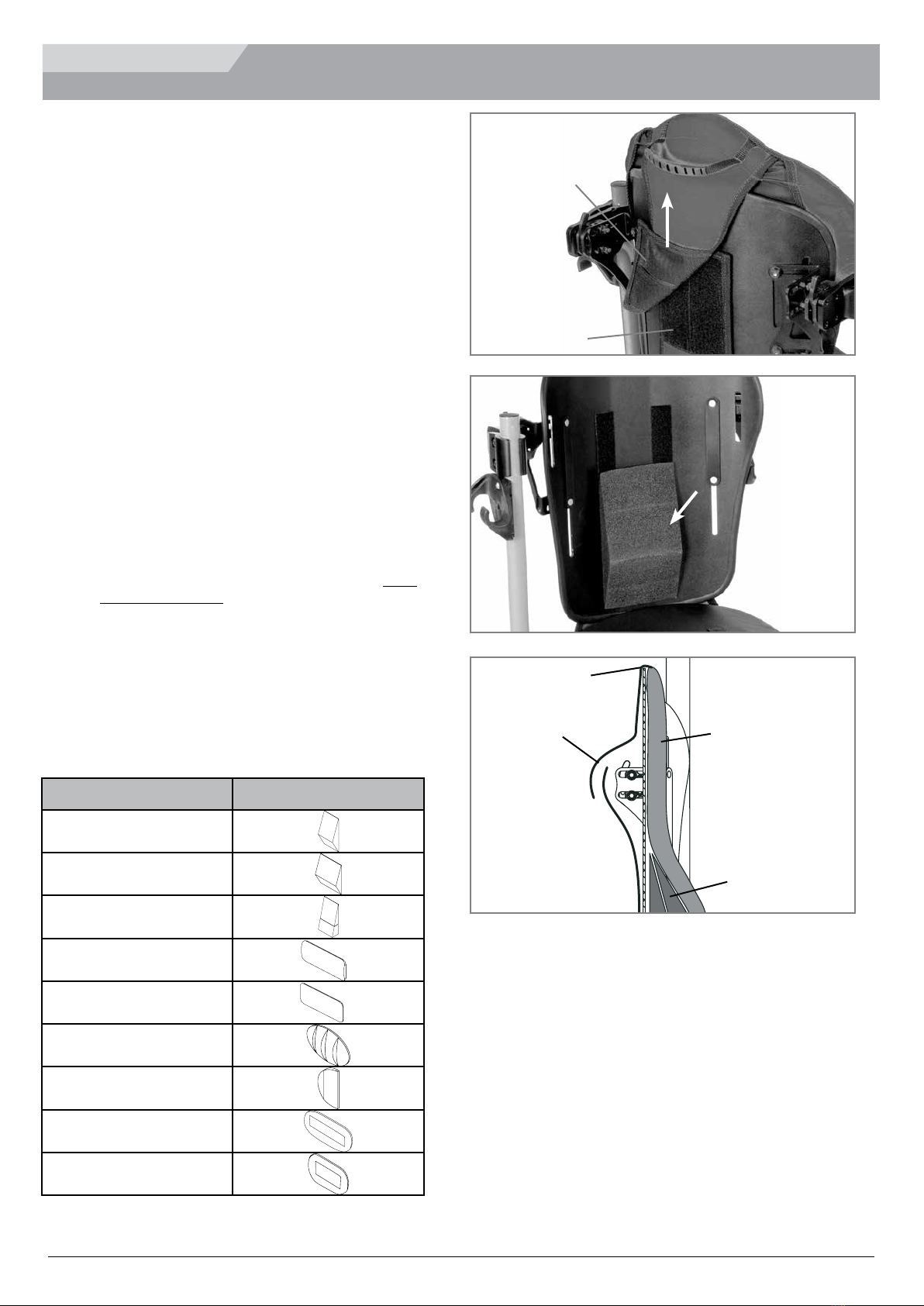

SPINE ALIGN POSITIONING
COMPONENTS
Spine Align Positioning Components are designed to provide
intimately shaped support within an “off-the-shelf” back.
(Depending on your market, Spine Align components may be
included with your back.) To install Spine Align please read
the following directions.
1. Spine Align Positioning Component Installation
a. Have the user remove pressure from the J3 Back by
leaning or sliding partially forward if possible.
b. Release Velcro strip on the top cover flap (Fig. 24)
and lift the cover forward to reveal the inside of the J3
Back.
c. Place the positioning component(s) on the Velcro inside
of the shell (Fig. 25) and reattach the top cover flap.
Pull down making certain that the top seam is aligned
with the top of the shell. If seam does not line up, the
bottom of the cover may need to be loosened (Fig. 26).
d. Have the user test the current Spine Align setup
for comfort and support and repeat steps a-c until
adjustment is complete.
e. Multiple configurations and combinations of Spine
Align components can be used. If additional Spine
Align shapes or sizes are required, please contact your
dealer or Sunrise Medical.
NOTE: If you require further information on the J3 Spine
Align system, please review our animation at www.
sunrisemedical.com.
Installation of the J3 back is complete.
J3 ACCESSORIES
If you have ordered J3 accessories such as laterals,
headrests or harnesses please consult the installation
instructions related to those items.
Positioning Components
Large Lumbar
Small Lumbar
Wedge
Curved Shim
Flat Shim
Posterior/Lateral Pelvic
Lateral Shim
Large Bean Bag
Small Bean Bag
Figure 25
Figure 26
Top cover flap
Top seam
Cover
Spine Align
components
Top cover
flap
Figure 24
Velcro
Top cover flap
J3 ACCESSORIES

J3 Back 106109 EU=Rev.4.0
13
ENGLISH
BACK TRANSIT SAFETY
The J3 back has been dynamically tested for use in a motor
vehicle. Please follow all installation, use and maintenance
instructions within this manual as well as the transit
instructions listed below.
INSTRUCTIONS
1. If possible and feasible, the rider should transfer to
the Original Equipment Manufacturer vehicle seat
and use the vehicle restraint.
2. The distance between the top of the user’s shoulder
and the top of the back should not exceed 6.5” (16.5
cm).
3. The wheelchair must be labeled as appropriate for
use as a seat in a motor vehicle, dynamically tested
to the performance requirements of ISO Standard
7176-19 and installed, used and maintained
according to the manufacturer’s instructions.
4. If the original wheelchair seat was replaced, the
new seat must be approved for wheelchair transit,
installed and used as indicated in the manufacturer’s
instructions.
5. The Wheelchair Tiedown and Occupant Restraint
System (WTORS) should be compatible with the
specific wheelchair, used as indicated in the
manufacturer’s instructions and should comply
with the performance requirements of ISO Standard
10542.
6. The wheelchair must be forward facing during
transport.
7. In order to reduce the potential of injury to vehicle
occupants wheelchair-mounted accessories such
as trays and respiratory equipment should be
removed and secured separately.
8. This product is intended for use by adults ranging
in weight from 79 lbs (35 kg) to 300 lbs (136 kg).
9. Postural support devices such as pelvic positioning
belts, anterior trunk supports or postural supports
such as lateral trunk supports should not be relied
on for occupant restraint in a moving vehicle unless
they are labeled as conforming to ISO Standard
16840-4.
10.Alterations or substitutions should not be made
to the structure, parts or components, without
consulting the manufacturer.
WARNING
FAILURE TO HEED THESE WARNINGS COULD CAUSE
SEVERE INJURY TO THE WHEELCHAIR RIDER OR
OTHERS.
TRANSIT SAFETY

J3 Back 106109 EU=Rev.4.0
14
ENGLISH
REMOVAL AND REPLACEMENT
Removal
Following installation and adjustment, the back can be easily
removed from the wheelchair if necessary. To remove, push
each release lever forward to unlock (Fig. 27). Once both
levers are in the forward position, simply lift the back straight
up (Fig. 28) using the handle located on the top of the back.
Proper reattachment after removal
To reattach the back to the hardware receivers, simply line
up the pins to the receivers and push into place (Fig. 29). If
properly inserted the pins will “click” to a locked position.
WARNING
If you are uncertain if you have heard the locking
“click”, pull up on the back using the handle to
ensure that it has been securely locked.
Locking Pins (Fig. 30)
The J3 Back comes with two locking pins which, when
secured, prevent the back from being released from the
chair. To lock, insert the pins (A) into the mounting receivers
(B). Simply remove the pins if the quick-release capability is
desired.
Figure 28
Figure 27 Figure 29
Figure 30
A
B
REMOVAL AND REPLACEMENT

J3 Back 106109 EU=Rev.4.0
15
ENGLISH
24 MONTH LIMITED WARRANTY
Claims and repairs should be processed through the nearest
authorized supplier. Except for express warranties made
herein, all other warranties, including implied warranties
of merchantability and warranties of fitness for a particular
purpose are excluded. There are not warranties which extend
beyond the description on the face hereof. Remedies for
breach of express warranties herein are limited to repair or
replacement of the goods. In no event shall damages for
breach of any warranty include any consequential damages
or exceed the cost of non-conforming goods sold.
24 MONTH LIMITED WARRANTY
Each Jay J3 Back is carefully inspected and tested to provide
peak performance. Every Jay J3 Back is guaranteed to be free
from defects in materials and workmanship for a period of 24
months from the date of purchase, provided normal use. Should
a defect in materials or workmanship occur within 24 months
from the original date of purchase, Sunrise Medical will, at its
option, repair or replace it without charge. This warranty does not
apply to punctures, tears or burns, nor to the back’s removable
cover.
CONTRAINDICATIONS:
WARNING
Do not use or prescribe this backrest for anyone exceeding the stated Maximum User Weight.
RECYCLING / RE-USE:
WARNING
• Risk of Injury
• Always have an authorized Sunrise Medical dealer inspect the product for damage or wear prior to transferring it to
another user. If any type of damage is found, DO NOT USE THIS PRODUCT.
• Failure to heed these warnings may lead to severe injury.
This Product is suitable for re-use*:
• Have an authorized Sunrise Medical dealer inspect the shell, mounting hardware, foam and cover for damage or wear. If any
damage is found, do not re-use.
• Clean and disinfect the shell, mounting hardware foam and cover in accordance with local government regulations. Refer to
your local Infection Control Office for advice.
• After cleaning and disinfection, have a authorised Sunrise Medical dealer re-inspect the shell, hardware, foam and cover to
insure that the cleaning/disinfection process did not cause any damage.
WARNINGS:
• Failure to follow the re-use directions can lead to Severe Injury of the User.
• When being re-used, this product should be adapted and fit to the new user by a authorized Sunrise Medical dealer
or clinician.
CONTRAINDICATIONS AND REUSE

J3 Rücken 106109 EU=Rev.4.0
16
DEUTSCH
Sunrise Medical empfiehlt, dass ein Arzt oder ein im Bereich
Sitzen & positionieren erfahrener Therapeut konsultiert wird,
um festzustellen, ob der J3 Rücken im Einzelfall geeignet ist.
WARNUNG!
Rücken sollte ausschließlich montiert werden von:
• autorisierten Sunrise Medical Fachändlern.
• qualifizierten und kompetenten Medizinprodukte
Beratern, die an zertifzierten Schulungen durch
Sunrise Medical oder dessen autorisierten
Fachhändlern teilgenommen haben.
DIE BESTIMMUNGSGEMÄSSE VERWENDUNG
DES JAY J3 RÜCKENS
Der Jay J3 Rücken wurde als Rückenstütze für die vielen
verschiedenen Anforderungen von Rollstuhlbenutzern
entwickelt. Er ist als eine einfache, komfortable und effektive
Stütze für maximale Funktion und erhöhte Sitztoleranz
ausgelegt. Dazu ist er leicht, langlebig und einfach zu
bedienen.
Der Rücken kann an viele verschiedene Rollstühle montiert
werden.
Maximales Nutzergewicht des Fahrers:
136 kg – kompakt (und alte Standard-Befestigung/Halterung)
227 kg – Neue kompakte 4-Punkt Halterung mit höherer
Gewichtstoleranz
Die vorgesehene Lebensdauer des Rückens beträgt 4 Jahre.
WARNUNG
Durch die Montage einer Rückenstütze an einem Rollstuhl
kann sich der Schwerpunkt des Rollstuhls verlagern. Das
kann dazu führen, dass der Rollstuhl nach hinten kippt,
was Verletzungen nach ziehen kann.
Beurteilen Sie in jedem Fall, ob Sicherheitsräder oder
