Nederlands

Omni Inhoudsopgave 5Inhoudsopgave | 5
Inhoudsopgave
1 Voorwoord.....................................................................................................................................6
1.1 Deze gebruikershandleiding 6
1.2 Gebruikte symbolen in deze handleiding 6
2 De bedieningskast.........................................................................................................................7
2.1 Omni bedieningskast 7
2.2 Belangrijkste onderdelen 8
2.3 Beeldscherm 9
2.4 Gebruikersmenu 9
3 Rijden met de rolstoel..................................................................................................................10
3.1 Aan- en uitzetten van de bedieningskast 10
3.2 Rijden met de rolstoel 10
3.3 Snelheid 10
3.4 Rijprofiel 10
3.5 Kiezen van een rijprofiel 10
4 Het bedienen van elektrische verstellingen ................................................................................11
4.1 Het kiezen van de gewenste verstelling 11
5 Invoerapparaten..........................................................................................................................12
5.1 Externe joystick 12
5.2 Externe Joystick Lite 12
5.3 Mini flex schakelbediening 12
5.4 Micro pilot bediening 13
5.5 Micro guide bediening 13
5.6 Hoofdsteunbediening met benadering schakelaars 13
5.7 Spec Switch 14
6 Verlichting....................................................................................................................................15
7 Storingen.....................................................................................................................................16

6 Voorwoord Omni
1 Voorwoord
1.1 Deze gebruikershandleiding
Met deze gebruikershandleiding kunt u de
bedieningskast op veilige wijze gebruiken en
onderhouden. Deze gebruikershandleiding
vormt een aanvulling op de algemene
gebruikshandleiding van de Handicare rolstoel.
Deze gebruikershandleiding verwijst daar
waar nodig naar andere handleidingen zoals
hieronder aangegeven:
Rolstoel: Verwijst naar de algemene
gebruikershandleiding van de rolstoel
Acculader: Verwijst naar de
gebruikershandleiding van de
acculader
Bedieningskast: Verwijst naar de Omni-
bedieningshandleiding van PGDT
Lees deze gebruikershandleiding en de
andere handleidingen waar naar verwezen
wordt zorgvuldig door, voordat u het
product in gebruik neemt. Indien één van
de handleidingen niet met het product
meegeleverd is, neem dan direct contact op
met uw dealer.
Naast deze gebruikershandleiding is er ook
een servicehandleiding voor de gekwalificeerde
specialist beschikbaar.
NEEM CONTACT OP MET HANDICARE IN
GEVAL VAN EEN VISUELE HANDICAP.
1.2 Gebruikte symbolen in deze
handleiding
Let op!
Gebruiker attent maken op mogelijke
problemen.
Voorzichtig!
Adviezen voor gebruiker ter voorkoming van
beschadigingen aan het product.
Waarschuwing!
Waarschuwingen voor gebruiker ter
voorkoming van persoonlijk letsel.
Het niet met de nodige voorzichtigheid
opvolgen van deze instructies kan leiden tot
lichamelijk letsel of tot schade aan het product
of het milieu!

De bedieningskast 7Omni
P M
1
2 De bedieningskast
2.1 Omni bedieningskast
Een bedieningskast heeft in de basis drie
functies:
• Het rijden en besturen van de rolstoel
• Het bedienen van elektrische zitverstellingen
• Via de besturingskast kunnen de accu’s van
de rolstoel worden opgeladen
Er zijn verschillende besturingssystemen op de
markt voor elektrische rolstoelen. Als u geen
interface voor de bedieningskast op uw rolstoel

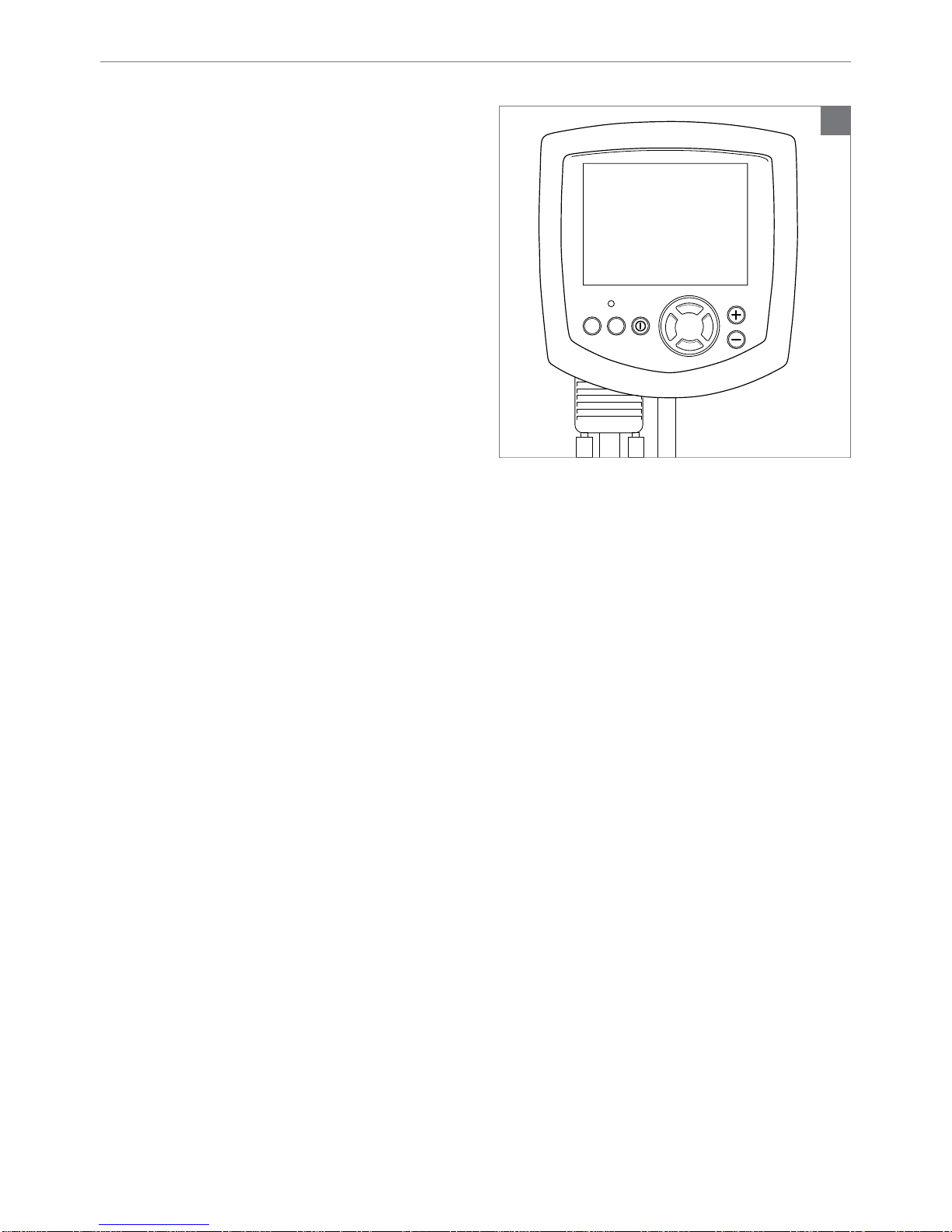

hebt zoals in afbeelding 1, neem dan contact op
met uw dealer.
Als u de elektrische rolstoel met de Omni
wilt besturen, moet er een speciaal type
invoerapparaat worden aangesloten. Dat kan
bijvoorbeeld een externe joystick, een mini-
joystick of een hoofdsteunbediening zijn.
Handicare heeft diverse externe
invoerapparaten die op de Omni kunnen
worden aangesloten. In hoofdstuk 5 vindt u
meer informatie over deze invoerapparaten.
De Omni is een bedieningsinterface van PG
Drives Technology. Meer informatie over de
Omni-interface vindt u in deze handleiding of in
de Omni-bedieningshandleiding van PGDT
(bedieningskast).

8 De bedieningskast Omni
B
C
D
A
G
E
F
I
H
L
J2
K2
M
J1
K1
P M
2

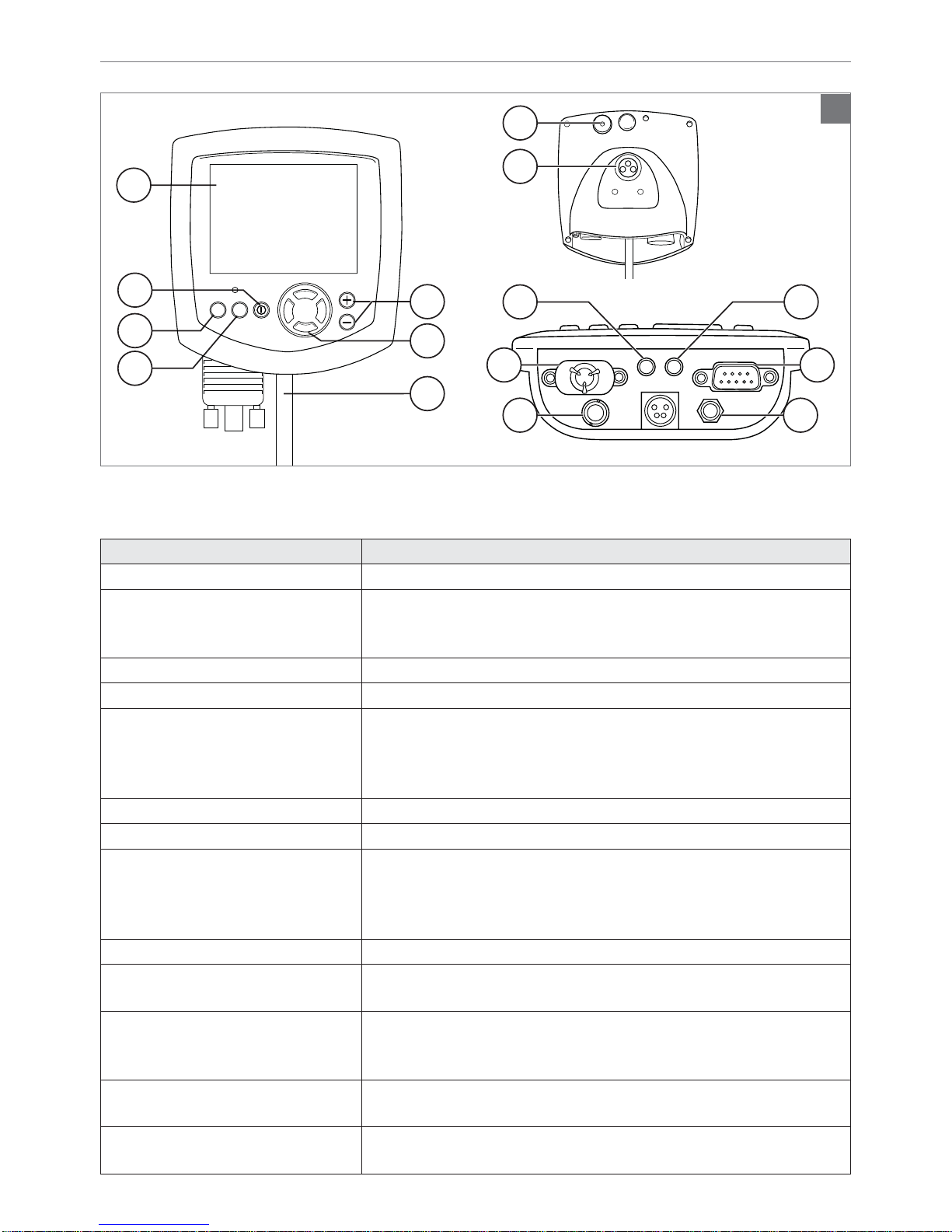

2.2 Belangrijkste onderdelen
Functie Onderdeel
A. LCD-kleurenbeeldscherm Display en feedback
B. Aan/uit-knop In- en uitschakelen van de bedieningskast. Er kan optioneel een
externe knop worden gemonteerd die door de gebruiker kan
worden bediend (‘Externe aan/uit-aansluiting’).
C. “Profile” toets Wisselen tussen de beschikbare besturingsprofielen.
D. “Mode” toets Wisselen tussen de beschikbare standen.
E. Toetsen “-/+” Met deze toetsen kan de gemarkeerde parameter voor On
Board Programming (OBP) worden aangepast. Wanneer beide
toetsen tegelijkertijd worden ingedrukt, opent het menuscherm
Instellingen van de Omni.
F. Navigatie Navigeren op de OBP-schermen.
G. Communicatiekabel Stekker voor aansluiting van de Omni op het R-net-systeem.
H. IR-zender Hiermee kan de Omni veelgebruikte IR-apparaten, zoals
afstandsbedieningen voor tv’s, dvd-spelers, kabel/satelliet of
voor omgevingsbedieningen zoals automatische deuropeners,
nabootsen.
I. Oplaadaansluiting Aansluiting voor de acculader.
J. 1+2 Aansluitingen voor
gebruikersknoppen Er zijn twee aansluitingen (3,5 mm/1/8”) waarop
gebruikersknoppen kunnen worden aangesloten.
K. SID-stekkers type 1+2 D Stekkers voor Specialty Input Devices (SID), speciale
invoerapparaten voor aansluiting op de Omni, bijvoorbeeld een
hoofdbediening of mini-joysticks.
L. Externe aan/uit-aansluiting Er is een aansluiting (3,5 mm/1/8”) voor een door de gebruiker
bediende aan/uit-knop (optioneel)
M. Sip and Puff-aansluiting Deze aansluiting is geschikt voor een buis van 3,5 mm/1/8” die
op een Sip and Puff-mondstuk wordt aangesloten.

De bedieningskast 9Omni
8
1 7
2
5
6
4
3
3
4
5

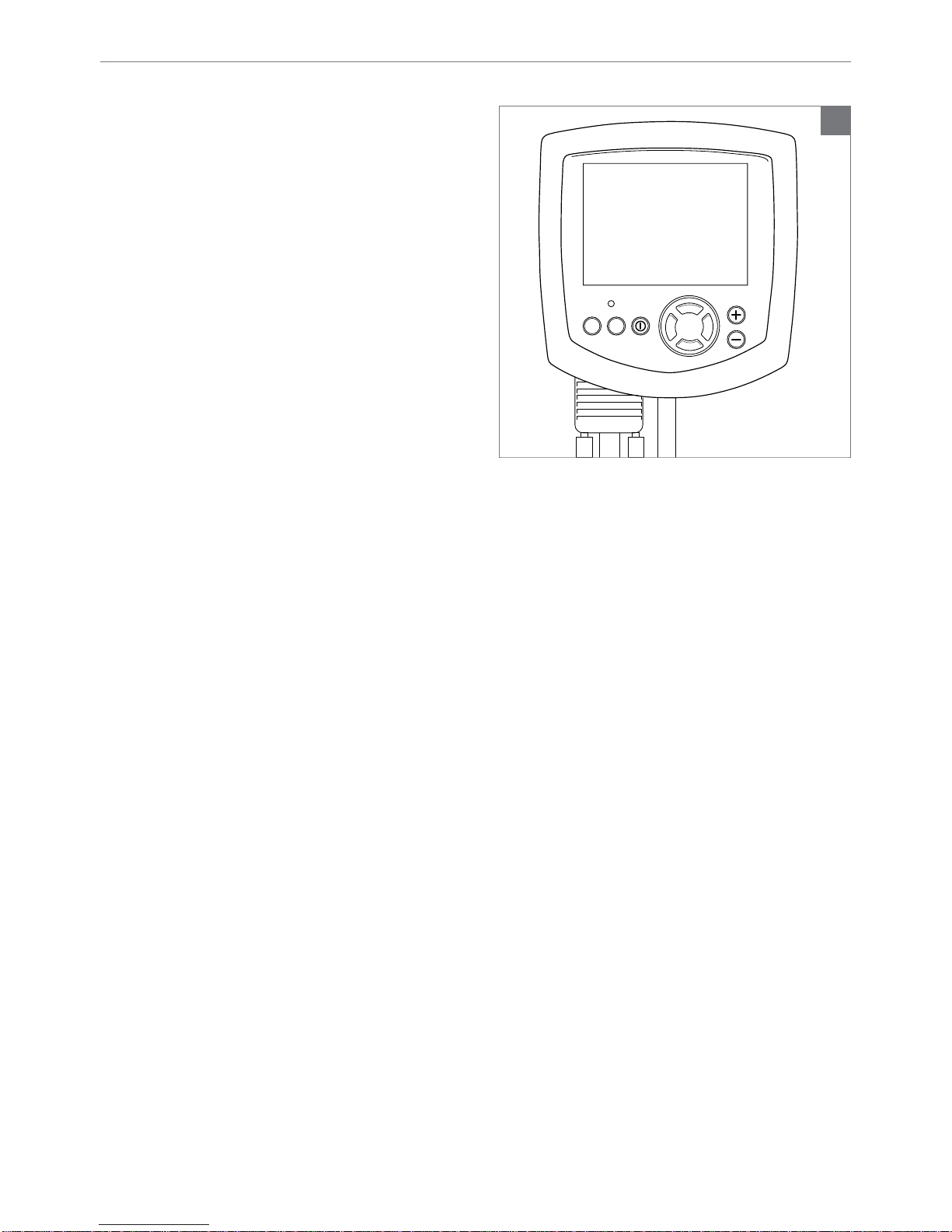

2.3 Beeldscherm
Inschakelen kan met de aan/uit-knop op de
Omni-interface (B in afbeelding 2). Wanneer
u de Omni inschakelt, wordt de externe
bedieningskast ook actief. Sommige externe
invoerapparaten kunnen ook worden gebruikt
om het systeem in te schakelen. Dit is
afhankelijk van het type invoerapparaat van
de rolstoel. Afstellingen en instellingen kunnen
via de Omni en via de externe bedieningskast
worden uitgevoerd.

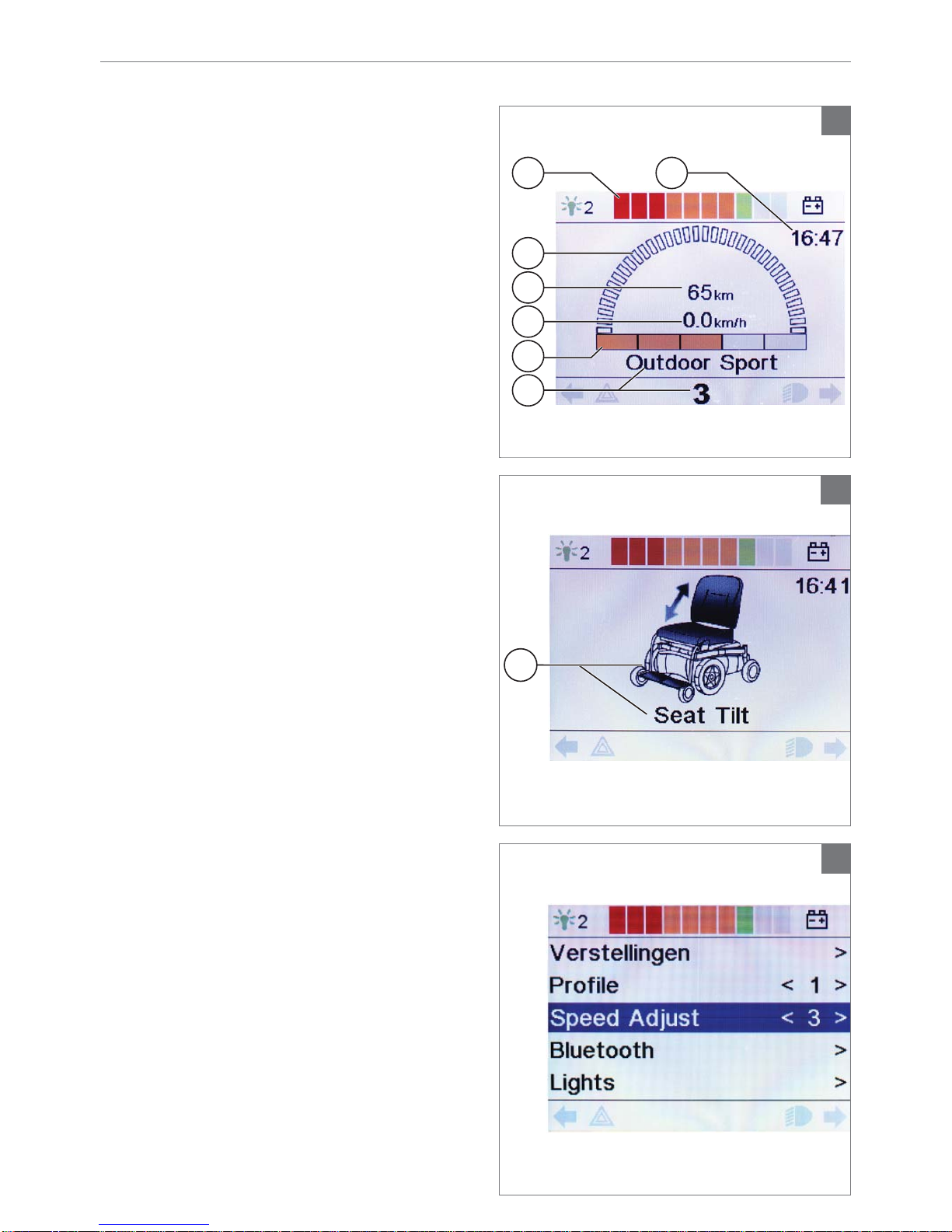

Wanneer de Omni is ingeschakeld, opent het
scherm uit afbeelding 3.
1. Accu indicator
Geeft aan hoe ‘vol’ de accu is
2. Snelheidsindicator
Grafische weergave van de actuele snelheid
3. Kilometerteller
Weergave van de totaal gereden afstand
4. Kilometer / uur teller
Weergave van de actuele snelheid
5. Maximale snelheid
Weergave van de ingestelde maximum
snelheid
6. Profiel
Weergave van het gekozen profiel
7. Klok
Tijdweergave
8. Verstellingen (afbeelding 4)
Weergave van de gekozen elektrische
verstellingen
2.4 Gebruikersmenu
Wanneer de toetsen - en + tegelijkertijd worden
ingedrukt, wordt het gebruikersmenu geopend
(afbeelding 5). Via het gebruikersmenu
kunnen diverse functies worden ingesteld.
De commando’s voor vooruit en achteruit
veranderen de geselecteerde functie. Rechts
van elke regel staat een > of een cijfer (tussen
< >). Het symbool > geeft aan dat u met een
commando rechts die functie opent. <3> geeft
aan dat de commando’s links en rechts de
selectie voor die functie wijzigen.

10 Rijden met de rolstoel Omni
3 Rijden met de rolstoel
3.1 Aan- en uitzetten van de
bedieningskast
Om met de rolstoel te kunnen rijden of om de
elektrische verstellingen te kunnen bedienen
moet de bedieningskast aan worden gezet.
Druk op de aan/uit-knop (B afbeelding 2) of op
de externe aan/uit-knop.
3.2 Rijden met de rolstoel
De rolstoel kan alleen worden bestuurd en
bediend via het externe invoerapparaat
(hoofdstuk 5).
3.3 Snelheid
De snelheidsbalk op het display geeft de
maximale snelheid aan. De snelheid kan tijdens
het rijden met het externe invoerapparaat
worden geregeld. De reactie van de rolstoel is
afhankelijk van het type invoerapparaat dat op
de Omni is aangesloten.
3.4 Rijprofiel
De Omni kan gebruik maken van meerdere
rijprofielen (C afbeelding 2). Zo kan een
rijprofiel voor binnengebruik de stoel ‘rustig’
laten reageren. Voor buiten is het mogelijk om
de stoel ‘pittiger’ af te stellen. De naam en het
nummer van het huidige profiel worden onder
de snelheidsbalk van het display weergegeven.
3.5 Kiezen van een rijprofiel
Om het profiel te wijzigen moet de ‘profile’ knop
ingedrukt worden (C afbeelding 2). Druk op de
“profile” toets totdat het door u gewenste profiel
is geselecteerd.

Omni Het bedienen van elektrische verstellingen 11
3
1 2
4
6
7
4 Het bedienen van
elektrische verstellingen
Niet iedere rolstoel is uitgerust met elektrische
verstellingen. We onderscheiden hier vier
elektrische verstellingen van het zitsysteem:
• Kantelverstelling
• Hoog/Laag verstelling
• Rugverstelling
• Beensteunverstelling
Let op!
Als u de zithoogte instelt met behulp
van de optie hoog/laag of de elektrische
kantelverstelling 0 - 45° gebruikt, dan
wordt de snelheid voor uw eigen veiligheid
verlaagd.
4.1 Het kiezen van de gewenste
verstelling
1. Zet de bedieningskast aan
2. Druk op de “Mode”-toets van de Omni-
interface (D afbeelding 2) om de
‘verstellingen’ modus te selecteren. U kunt
de status op het display volgen.

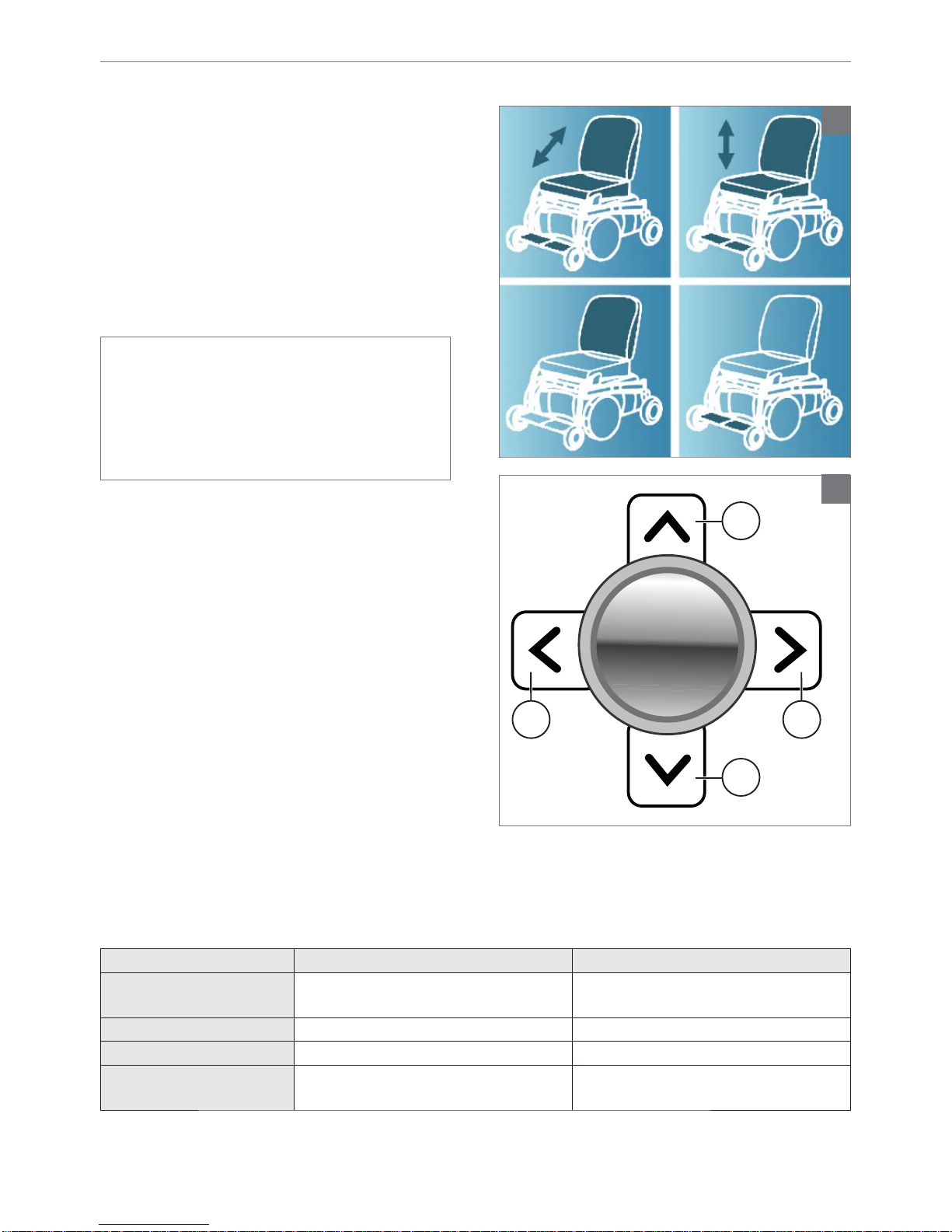

Gebruik het externe invoerapparaat voor het
selecteren en bedienen van de elektronische
verstelopties (afbeelding 7). De functie
van het invoerapparaat hangt af van de
programmeerinstellingen van de Omni. Over
het algemeen geldt:
3. Beweeg de joystick naar links of rechts
om de gewenste verstelling te selecteren (1+2). In het beeldscherm wordt de gekozen verstelling
zichtbaar.
4. Door de joystick naar voren en achteren te bewegen wordt de geselecteerde elektrische verstelling
geactiveerd (3+4). Beweeg de joystick naar voren of achteren tot de gewenste stand is bereikt.
Joystick naar achteren Joystick naar voren
Kantelverstelling Gehele stoel kantelen naar
achteren Gehele stoel kantelt naar voren
Hoog/laag verstelling Gehele stoel gaat omhoog Gehele stoel gaat omlaag
Rugverstelling Rugleuning kantelt naar achteren Rugleuning kantelt naar voren
Beensteun verstelling Beenhoek wordt groter, voetplaat
komt omhoog Beenhoek wordt kleiner, voetplaat komt omlaag
5. Druk op de ‘mode’ knop om terug te keren naar de rijmodus.

12 Invoerapparaten Omni
8
9
10
5 Invoerapparaten
Handicare heeft diverse invoerapparaten die op
de Omni kunnen worden aangesloten:
1. Externe joystick
2. Externe joystick Lite
3. Mini flex schakelbediening
4. Micro pilot bediening
5. Micro guide bediening
6. Hoofdsteunbediening met benadering
schakelaars
5.1 Externe joystick

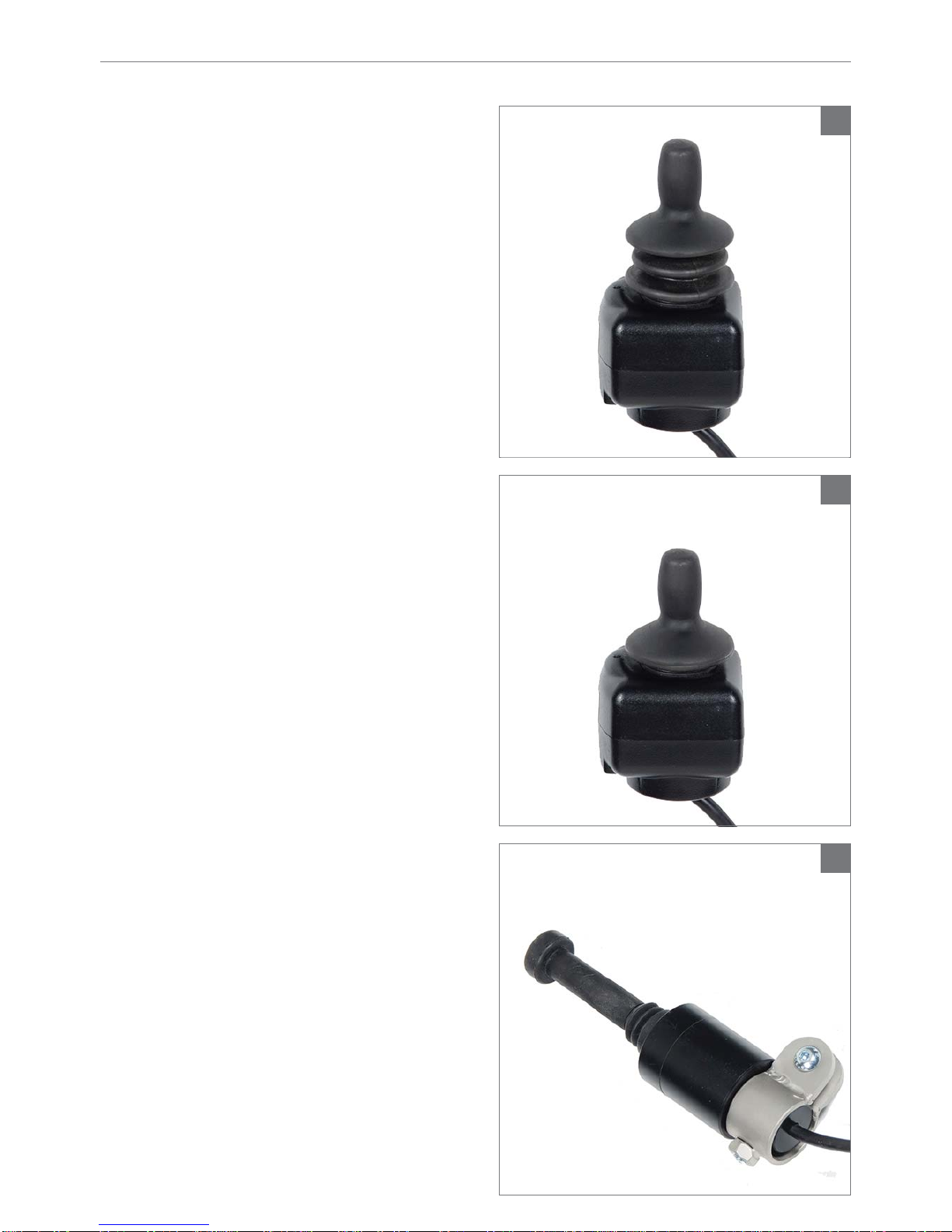

De Externe joystick (afbeelding 8) is een
proportionele joystick. Dit betekent dat hoe verder
u de joystick uit de standaardpositie duwt, hoe
sneller de rolstoel beweegt. Wanneer de joystick
wordt losgelaten, komt de rolstoel tot stilstand.
• Uitslag en een druk van 100 gram
• Handicare biedt een in het werkblad
gemonteerde Externe joystick (vast,
mechanisch of elektrisch neerklapbaar), op
de arm van de kinbediening (mechanisch of
elektrisch) en op de armsteun.
5.2 Externe Joystick Lite
De Externe joystick Lite (afbeelding 9) lijkt op de
externe joystick. De reactie is ook proportioneel,
maar voor de Lite-versie is 50 procent minder
kracht nodig dan bij de externe joystick.
• Uitslag en een druk van 50 gram
• Handicare biedt de Externe joystick
Lite gemonteerd in het werkblad (vast,
mechanisch of elektrisch neerklapbaar), op
de arm van de kinbediening (mechanisch of
elektrisch) en op de armsteun.
5.3 Mini flex schakelbediening
De Mini flex schakelbediening (afbeelding 10) is
een kleine, zwarte joystick met 5 knoppen: op de
voorkant, op de achterkant, rechts en links. De
vijfde wordt geactiveerd door op de joystick zelf
te drukken. Wanneer u daarop drukt, wordt de
bedieningskast in- en uitgeschakeld.
De joystick is verkrijgbaar met een punt van
harde kunststof of flexibel rubber. Deze rubberen
punt kan in de juiste maat worden gesneden.
• Er is weinig druk nodig om de knop te
activeren.
• De Mini flex schakelbediening wordt door
Handicare op de arm van de kinbediening
(mechanisch of elektrisch) gemonteerd.

Invoerapparaten 13Omni
11
12
13

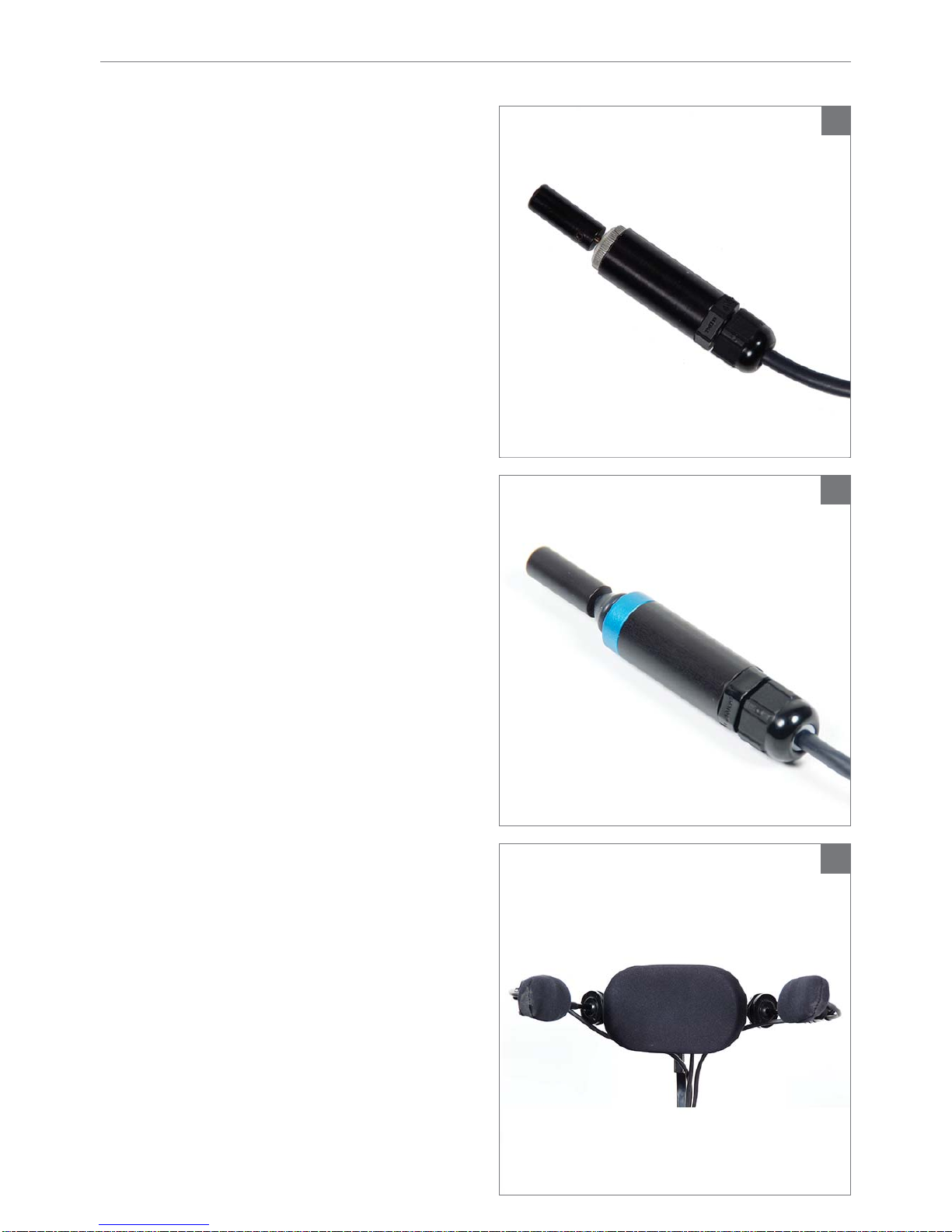

5.4 Micro pilot bediening
De Micro pilot bediening is een kleine
joystick die met een andere technologie
werkt dan andere mini-joysticks met “throw”-
functie (afbeelding 11). Er is maar 10 gram
kracht nodig om de rolstoel te activeren,
waarbij de joystick bijna niet uitslaat. Deze
kracht kan tussen 10 en 50 gram worden
ingesteld. Dankzij de volledig metalen interne
constructie heeft de joystick een uitstekende
duurzaamheid.
• Afmetingen van de joystick (bij benadering):
diameter 5/8”, hoogte zonder knop 2 ½”
• Geen uitslag en een druk van 10 tot 50 gram
• Handicare biedt de Micro pilot bediening
gemonteerd in het werkblad (vast) en op de
arm van de kinbediening (mechanisch of
elektrisch)
5.5 Micro guide bediening
De Micro guide bediening (afbeelding 12)
heeft dezelfde afmetingen en duurzaamheid
als de Micro pilot bediening, maar de joystick
slaat verder uit. Deze joystick is geschikt voor
cliënten die liever ruimere bewegingen maken.
De uitslag met standaardknop is 1/4” neutraal
om de joystick vooruit te duwen. Voor activering
is een kracht van 40 gram nodig.
• Afmetingen van de joystick (bij benadering):
diameter 5/8”, hoogte zonder knop 2,8”
• Uitslag (beweging van 1,5 cm) en een druk
van 40 gram
• Handicare biedt de Micro guide bediening
gemonteerd in het werkblad (vast) en op de
arm van de kinbediening (mechanisch of
elektrisch)
5.6 Hoofdsteunbediening met
benadering schakelaars
De hoofdsteunbediening (afbeelding 13) is
een bediening met 3 sensoren met benadering
schakelaars. Alle functies worden bediend
door bewegingen van het hoofd. De sensoren
zijn in de zijkanten rechts en links geplaatst.
De bedieningsbewegingen zijn ook in die
richtingen. De sensor in de achterkant
regelt bewegingen vooruit of vooruit en
achteruit. Dit is afhankelijk van hoe de stoel is
geprogrammeerd.

14 Invoerapparaten Omni
14
15

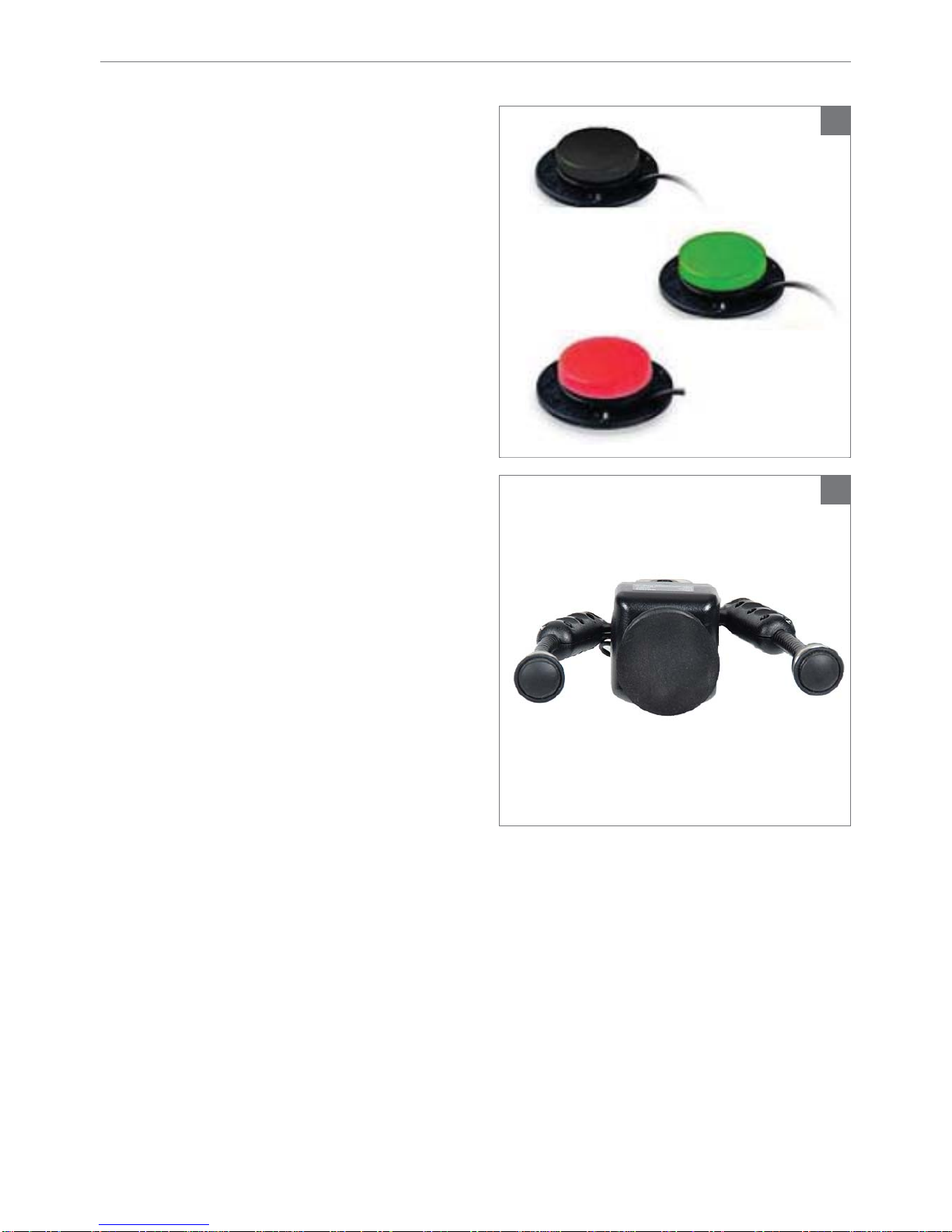

5.7 Spec Switch
Als er Spec Switches op de Omni-interface zijn
aangesloten, hebben ze de volgende functies
(afbeelding 14):
• Zwarte toets: Aan/uit-knop
• Rode toets: “Mode”-toets
• Groene toets: SID-stekkers D-types
Meer informatie over deze functies is te vinden
in 2.2 Belangrijkste onderdelen.
Wanneer de Externe (Lite) joystick wordt
gebruikt als kinbesturing, dan zijn er twee
zwarte knoppen; één links van de joystick
en één rechts (afbeelding 15). De functie
van deze knoppen is afhankelijk van de
geprogrammeerde instellingen.

Verlichting 15Omni
6 Verlichting
Afhankelijk van de geprogrammeerde functies
kan de volgende verlichting met de Omni
worden bediend:
• Verlichting
• Waarschuwingslichten
• Knipperlichten

16 Storingen Omni
7 Storingen
Als de rolstoel niet functioneert, terwijl de
accu’s voldoende geladen zijn, controleer
dan de volgende punten voordat u de dealer
raadpleegt.
• Zet de bedieningskast uit en weer aan.
Controleer of de storing is verholpen.
• Controleer of de vrijloophendel in de stand
‘Rijden’ staat.
• Controleer of joystick in de nulstand stond
tijdens het aanzetten. Met andere woorden;
de joystick niet bewegen tijdens het
aanzetten van de bedieningskast.
Storingslijst
Een uitgebreide storingslijst is door de dealer te
vinden in de bijlage van de service handleiding
(enkel voor gekwalificeerde specialisten). Deze
is beschikbaar op www.handicare.com

Omni 17
© 2014 Handicare
All rights reserved.
The information provided herein may not be reproduced and/or published in any form, by print,
photoprint, microfilm or any other means whatsoever (electronically or mechanically) without the prior
written authorization of Handicare.
The information provided is based on general data concerning the construction known at the time of
the publication of this manual. Handicare executes a policy of continuous improvement and reserves
the right to changes and modifications.
The information provided is valid for the product in its standard version. Handicare can therefore not
be held liable for any damage resulting from specifications of the product deviating from the standard
configuration. Illustrations contained in the manual may deviate from the configuration of your product.
The information made available has been prepared with all possible diligence, but Handicare cannot
be held liable for any errors contained in the information or the consequences thereof.
Handicare accepts no liability for loss resulting from work executed by third parties.
Names, trade names, trademarks etc. used by Handicare may not, as per the legislation concerning
the protection of trade names, be considered as being available.
English

18 Table of contents Omni
Table of contents
1 Introduction..................................................................................................................................19
1.1 This user manual 19
1.2 Symbols used in this manual 19
2 The controller interface................................................................................................................20
2.1 Omni interface 20
2.2 Main components 21
2.3 Display screen 22
2.4 User menu 22
3 Driving the wheelchair.................................................................................................................23
3.1 Switching the wheelchair on or off 23
3.2 Driving the wheelchair 23
3.3 Speed 23
3.4 Driving profile 23
3.5 Selecting a profile 23
4 Operating electrical adjustments.................................................................................................24
4.1 Selecting the desired adjustment option 24
5 Input devices...............................................................................................................................25
5.1 External joystick 25
5.2 External joystick lite 25
5.3 Mini flex switch joystick 25
5.4 Micro pilot joystick 26
5.5 Micro guide joystick 26
5.6 Proximity head array 26
5.7 Spec switch 27
6 Lights...........................................................................................................................................28
7 Troubleshooting...........................................................................................................................29

Introduction 19Omni
1 Introduction
1.1 This user manual
This user manual will help you to use and
maintain the controller of your power wheelchair
safely. This user manual is a supplement to
Handicare’s general wheelchair user manual.
When necessary this user manual refers to
other manuals as shown below:
Wheelchair: Refers to the general
wheelchair user manual.
Battery charger: Refers to the user manual
for the battery charger.
Controller: Refers to the Omni operating
manual from PGDT.
Read this user manual and the other user
manuals referred to carefully before using
the product. If one of the user manuals was
not included with your wheelchair, please
contact your dealer immediately.
In addition to this user manual, there is also a
service manual for qualified specialists.
CONTACT HANDICARE IF YOU HAVEA
VISUAL IMPAIRMENT.
1.2 Symbols used in this manual
Note!
Pointing out possible problems to the user.
Caution!
Advice for the user to prevent damage to the
product.
Warning!
Warnings for the user to prevent personal in
jury.
Not following these instructions may result
in physical injury, damage to the product or
damage to the environment!

20 The controller interface Omni
1
P M
2 The controller interface
2.1 Omni interface
A controller will usually have three basic
functions:
• Driving and steering the wheelchair
• Operating electrical adjustments
• Charging the wheelchairs batteries
There are many different control systems for
wheelchairs on the market. If you don’t have
the controller interface on your wheelchair as in
figure 1, contact your dealer.
To drive the electric wheelchair with Omni, a
special type of input device for connection is
needed. This can for example be an external
joystick, a mini-joystick or a head array.
Handicare offers several external input devices
to connect to the Omni. More information about
these input devices can be found in chapter 5.
Omni is a controller interface by PG Drives
Technologies. More information about the
Omni interface can be found in this manual or
in the Omni operating manual from PGDT (
Controller).
