Sunshower PURE WHITE XL User manual

P1219 Rev. C 10-2015
SUNSHOWER PURE WHITE XL
Installation manual Part 2 / Installatie handleiding deel 2 / Installationshandbuch Teil 2 / Manual d’installation Partie 2

6x
6x
Manual
max 3m
2x
6x
2x
110mm
54mm
4m
2x
KIT
4x
Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
Requirements / Benodigdheden / Materialbedarf / Matérial nécessaire
In the box / In de doos / In der Verpackung / Dans la boîte
NOT Supplied / NIET Meegeleverd / NICHT im Lieferumfang enthalten/ NON fourni
Requirements / Benodigdheden / Erforderliches
/ Équipment
1 2
Glass pane / Glasplaat / Glasplatte / Plaque en verre1
Casing / Binnenwerk / Gehäuse / Logement2
Wall frame / Wandframe / Wandrahmen / Cadre mural3
3
14x

Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
Instructions / Instructies / Anleitung / Instructions
Example / Voorbeeld / Beispiel /
Exemples
EN
NL
DE
FR

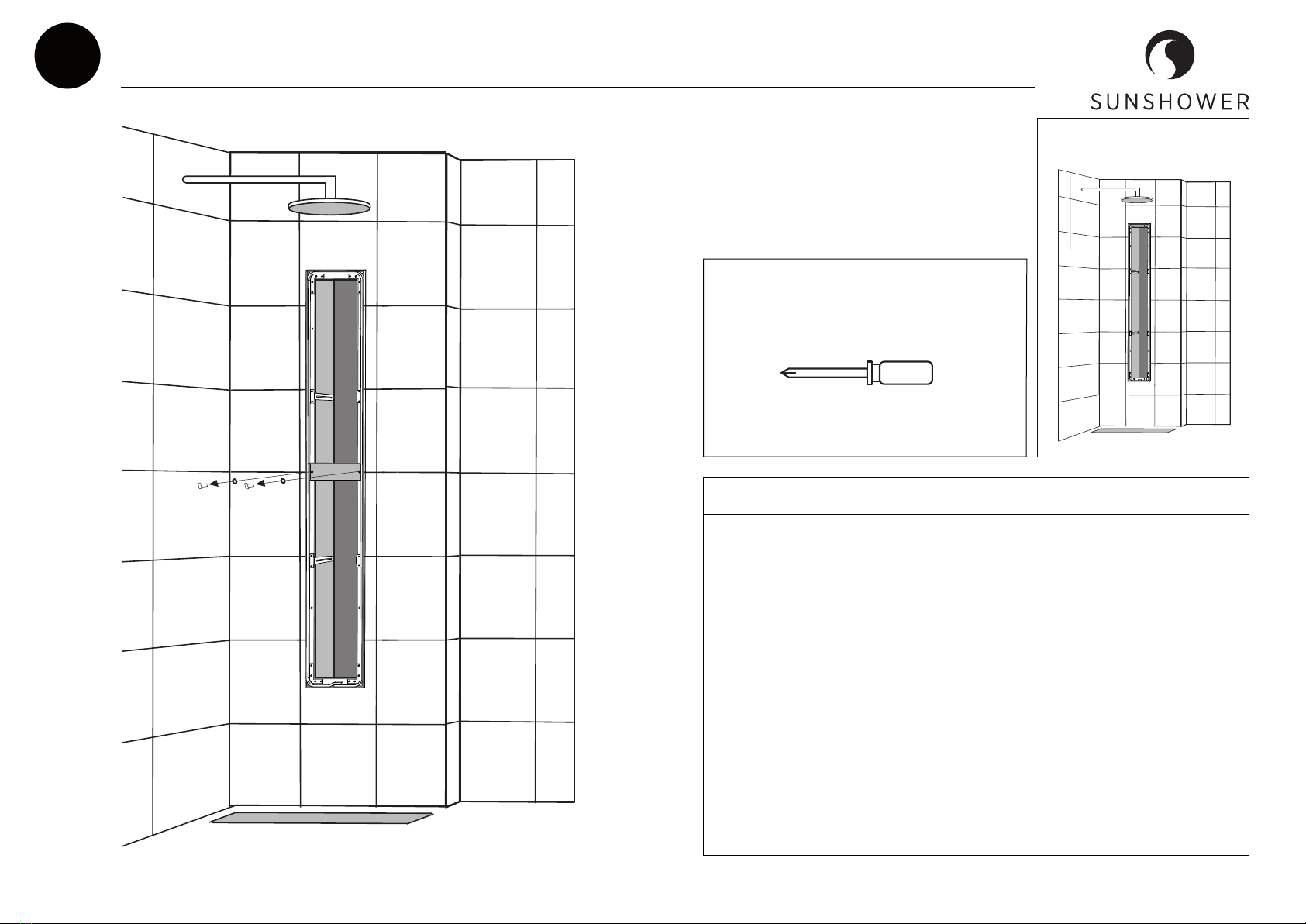

Removing crossbeam wall frame / Verwijderen dwarsbalk wandframe /
Entfernen Querbalken Wandrahmen / Démontage de la traverse du cadre mural
1
: All of the instructions of installation manual part 1 must be completed before
starting this step: Remove the crossbar from the wall frame.
: Alvorens met deze stap te beginnen dient installatiehandleiding deel 1 volle-
dig afgewerkt te zijn. Verwijder de dwarsbalk van het wandframe.
: Bevor Sie diesen Schritt durchführen, muss Teil 1 der Installationsanleitung
vollständig durchgeführt worden sein. Entfernen Sie den Querbalken des
Wandrahmens.
: Avant de débuter cette étape, le manuel d’installation partie 1 doit être en-
tièrement achevé. Retirez la traverse du cadre mural.
Requirements / Benodigdheden / Erforderliches
/ Équipment

Min. 300
N
L
Instructions / Instructies / Anleitung / Instructions
Example / Voorbeeld / Beispiel /
Exemples
Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
EN
NL
DE
FR
Electrical connection / Electrische aansluiting / Stromanschluss /
Branchement électrique
2
• Make sure the flatcable is at the front side!
• Zorg ervoor dat de flatcable aan de voor-
zijde zit!
• Stellen Sie sicher, dass das Flachbandkabel
an der Vorderseite ist!
• Assurez-vous que le câble plat (limande)
soit situé sur le devant.
: Connect the pushwire terminal N= blue L= brown
= yellow/ green
: Sluit de kroonsteen aan. N= blauw L= bruin
= geel/ groen
: Stromkabel anschließen. N= blau L= braun
= gelb/ grün
: Branchez le domino électrique. N=bleu L=marron
= jaune/vert
RCD
Min. 300
RCD
RCD
Min. 300
RCD
RCD
Min. 300
RCD
RCD
Min. 300
RCD

6x
6x 6x
2
Rev. ISUNSHOWER Pure White Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
Example / Voorbeeld / Beispiel /
Exemples
Requirements / Benodigdheden /
Erforderliches / Équipment /
Instructions / Instructies / Anleitung / Instructions
Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
Example / Voorbeeld / Beispiel /
Exemples
Requirements / Benodigdheden /
Erforderliches / Équipment /
Mounting housing / Monteren behuizing / Gehäuse montieren / Montage du
caisson
: Mount the reflector with the 6 supplied washers and screws.
: Monteer de reflector met de 6 bijgeleverde ringen en schro-
even.
: Befestigen Sie den Reflektor mit den 6 mitgelieferten Unter-
legscheiben und Schrauben.
: Montez le réflecteur avec les 6 bagues et vis fournies.
3
EN
NL
DE
FR

Instructions / Instructies / Anleitung / Instructions
Example / Voorbeeld / Beispiel /
Exemples
Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
EN
NL
DE
FR

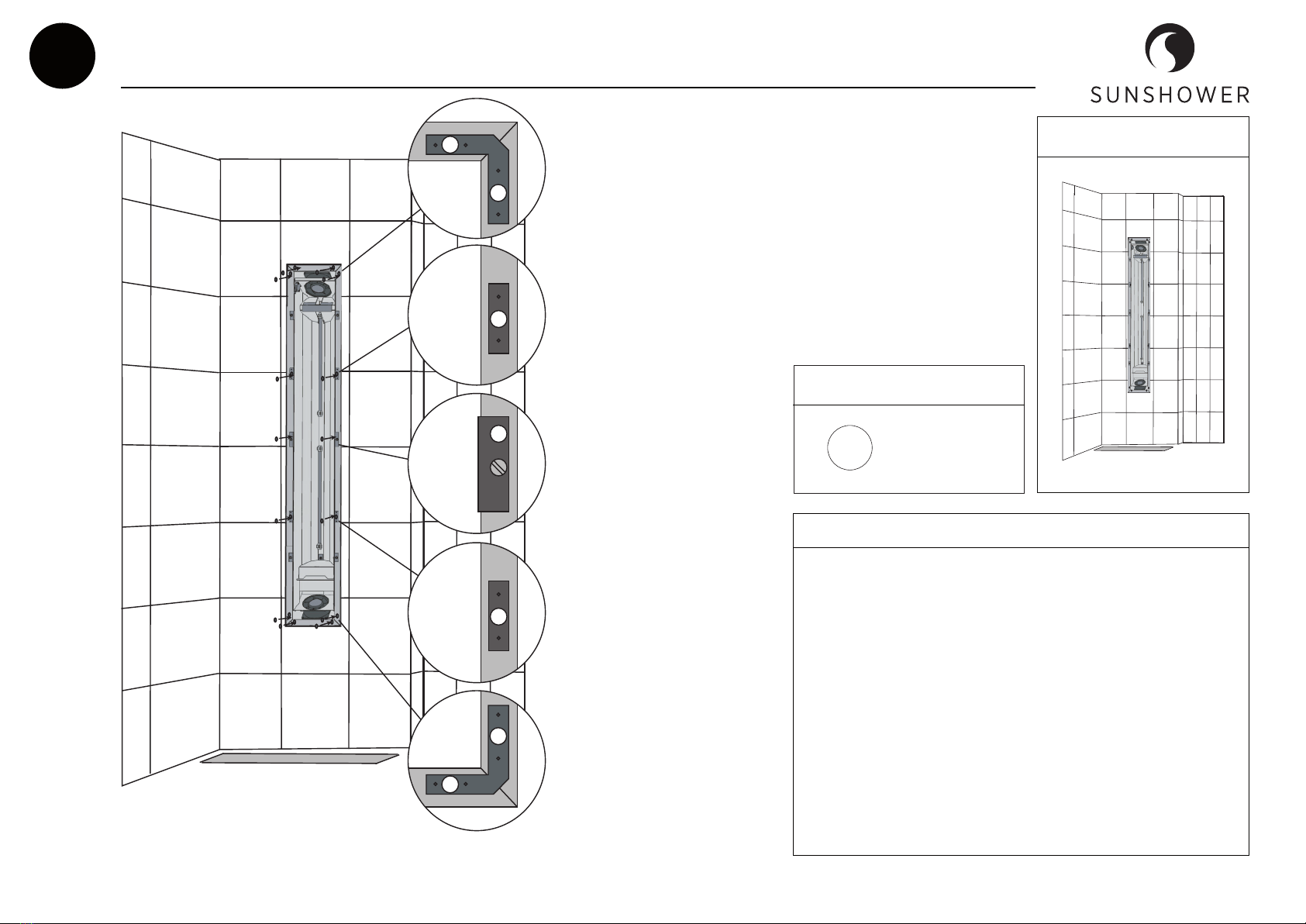

Positioning magnets / Positioneren magneten / Positionierung Magneten /
Positionnement des aimants
4
: Place the magnets on the metal strips on the frame. Perform
this procedure on both the left and the right side.
: Plaats de magneten op de metalen strips welke op het frame
zitten. Voer deze handeling voor zowel de linkerkant als de
rechterkant uit.
: Platzieren Sie die magnete auf dem metallplatte welche auf
dem rahmen sind. Machen Sie das sowohl links als rechts.
: Placer les aimants sur les bandes métalliques. Répéter ça a
gauche et à droite.
Requirements / Benodigdheden /
Erforderliches / Équipment
14x

SUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2 Rev. C
Instructions / Instructies / Anleitung / Instructions
Example / Voorbeeld / Beispiel /
Exemples
EN
NL
DE
FR
Mounting glass / Monteren glas / Glasmontage / Montage du verre
: Connect the connector to the backside of the glasspane and place the glass
pane in the reflector (see detail A).
: Sluit de connector aan op de printplaat en plaats de glasplaat in de reflector
(zie detail A).
: Verbinden Sie den Stecker an der Rückseite der Glasscheibe und legen Sie
die Glasscheibe in den Reflektor (Siehe Detail A).
: Branchez le connecteur au tableau d’affichage et placez la plaque de verre
dans le réflecteur (voir détail A).
5
!
A
PURE XL TOUCH

Rev. CSUNSHOWER Pure White XL Installation manual part 2 / Installatiehandleiding deel 2 / InstallationanleitungTeil 2 / Manuel dínstallation partie 2
Testing installation / installatie testen / Installationstest/Tester l’installation
Instructions / Instructies / Anleitung / Instructions
EN
NL
DE
FR
: Switch on the circuit breaker or RCD in the fuse box. The power button
on the Sunshower Pure should blink white several times. (do not touch the
power button, the Sunshower Pure is calibrating). If the power button not
blinks, check if the connector, in step 5, is mounted in the right way. If the
power button blinks, the Sunshower is ready to use.
: Schakel de groep of aardlekschakelaar in, in de groepenkast. De aan/ uit
toets op de Sunshower Pure zal een aantal maal wit knipperen. (raak tijdens
het knipperen de aan/ uit toets niet aan, de Sunshower Pure is aan het
kalibreren). Indien de aan/ uit toets niet knippert controleer of de connector,
in stap 5, goed is gemonteerd. Indien de aan/ uit toets knippert dan is de
Sunshower Pure klaar voor gebruik.
: Schalten Sie den Schutzschalter oder RCD im Sicherungskasten ein. Der
Ein-/Ausschalter an der Sunshower Pure wird manchmal weiß blinken.
(Berühren Sie nicht den Ein/Ausschalter, Sunshower Pure kalibriert) Wenn
der Ein-/Ausschalter nicht blinkt, prüfen Sie, ob der Stecker in Schritt 5, in
der rechten Weise montiert ist. Wenn die Ein/Ausschalter blinkt ist der
Sunshower einsatzbereit.
: Branchez l’interrupteur ou le disjoncteur à la boîte à fusibles. Le bouton
marche/arrêt sur le Sunshower Pure sera partois flash blanc. (Ne touchez
pas au bouton marche/arrêt, le Sunshower Pure est en cours de réglage). Si
le bouton marche/arrêt ne clignote pas, vérifiez si le connecteur, à l’étape 5,
a bien été monté. Si le bouton marche/arrêt clignote, le Sunshower Pure est
alors prêt à l’emploi.
6
