Sunshower PURE XL User manual

SUNSHOWER PURE XL
P1219 Rev. A 09-2014
Installation Manual Part 1
Installatie handleiding deel 1
Installationshandbuch Teil 1
Manual d’installation Partie 1

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
NOT Supplied / NIET Meegeleverd / NICHT Mitgeliefert/ Non fourni
Supplied / Meegeleverd / Mitgeliefert/ Fourni
6x
6x
Manual
P U R E XL
P U R E
In box: / In doos: / In Box: / Matériel nécessaire:

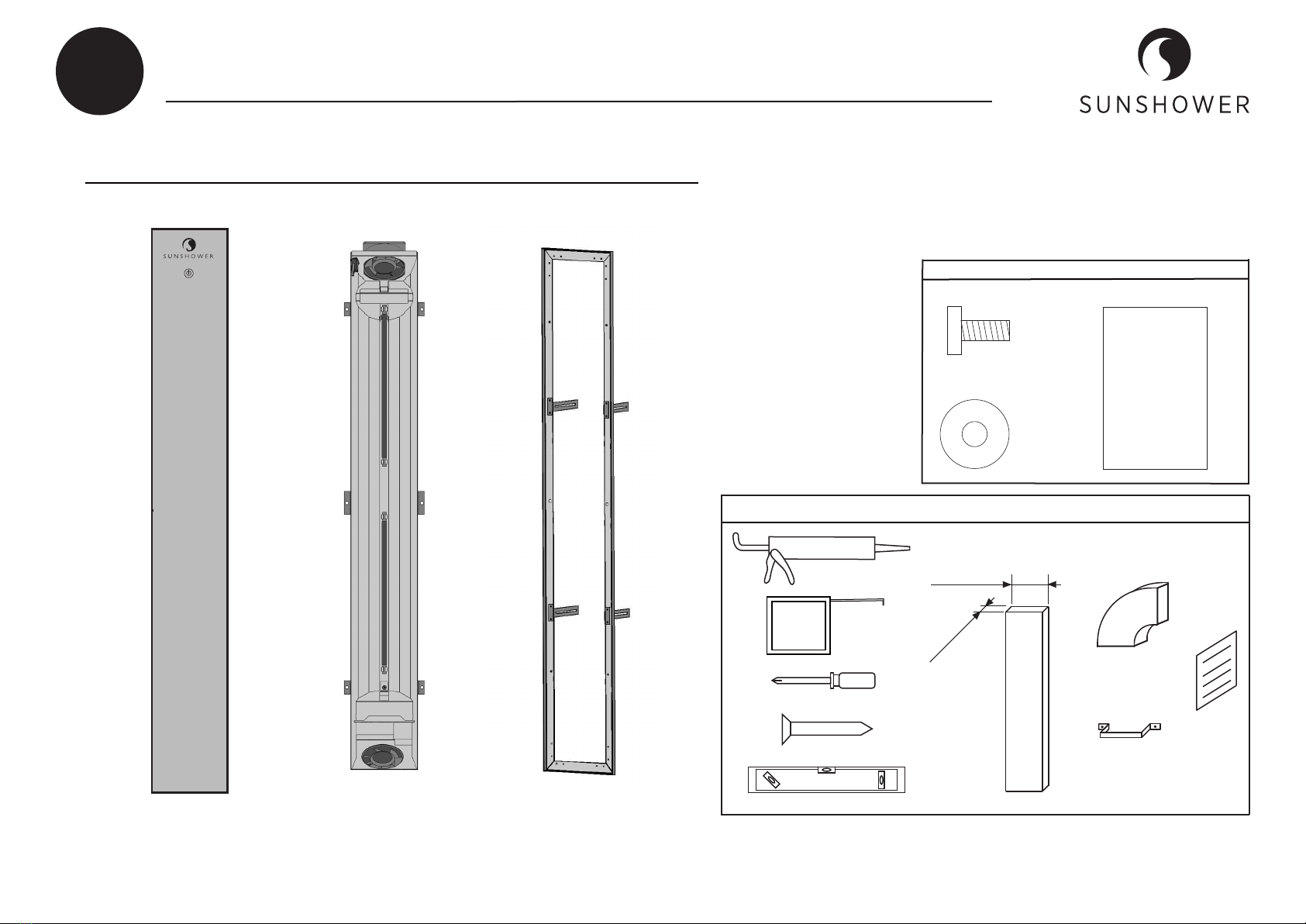

Glass pane Reector Wallframe
Requirements / Benodigdheden / Materialbedarf
max 3m
2x
6x
2x
110mm
54mm
4m
2x
KIT
4x

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
Measurements / Bemating / Maße/ Dimensions
Instructions/Instructies/Anleitung/ les instructions
EN: All dimensions in mm
NL: Alle bematingen in mm
DE: Alle Maße in mm
FR: Toutes les dimensions en mm
1
152 +2
- 2
+2
- 2
480
Min. 100
Min. 300
RCD
400
Min. 40
Min. 100
Min. 200
Afmetingen in mm
1190
Requirements/Benodigdheden/Bedarfsar-
tikel/ Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
4m

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
Electricity / Electriciteit / Elektrizität / Electricité
Instructions/Instructies/Anleitung/ les instructions
3D example/ 3D voorbeeld/ 3D Beispiel
EN: Residual current device 30 mA (RCD)
NL: Aparte eindgroep voorzien van een aardlekschakelaar 30mA
DE: Separater Fl LS, Type Möller, PKNM16/IN 16B-0,03-G oder
gleichwertig
FR: Groupe d’alimentation séparé équipé d’un disjoncteur avec
prise de terre 30mA
2
RCD
Min. 300
Main
earthing
potentiaal-
vereffening
Haupterdung
Prise de
terre principale
RCD
YmVk min, 2.5mm² 230V~ 50Hz 16A

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
Ventilation / Ventilatie / Lüftung/ Ventilation
3
Choose your type of wall and ventilation
Kies uw type muur en ventilatie
Wählen Sie Ihre Art von Wand- und Entlüftung
Choisissez le type de votre mur et ventilation
Unisolated wall, Niet geisoleerde muur, Unisolierte Wand, Mur non isolé
• No airduct, Geen luchtkanaal, Kein Entlüftungskanal, Pas de conduite d’air: Chapter, Hoofdstuk, Kapitel, Chapitre 3A
• Airduct, Luchtkanaal, Kanal, Conduite d’air:
Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire Chapter, Hoofdstuk, Kapitel, Chapitre 3B
Round tube, Ronde buis, Rundrohr, Tuyau rond Chapter, Hoofdstuk, Kapitel, Chapitre 3C
Isolated wall, Geisoleerde muur, Isolierte Wand, Mur isolé
• Airducht, Luchtkanaal, Entlüftungskanal, Conduite d’air:
Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire Chapter, Hoofdstuk, Kapitel, Chapitre 3B
Round tube, Ronde buis, Rundrohr, Tuyau rond Chapter, Hoofdstuk, Kapitel, Chapitre 3C
! !

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
Unisolated wall, Niet geisoleerde muur, Unisolierte Wand, Mur non isolé
No airduct, Geen luchtkanaal, Freier Luftstrom, pas de conduite d’air
3A
Instructions/Instructies/Anleitung/ les instructions

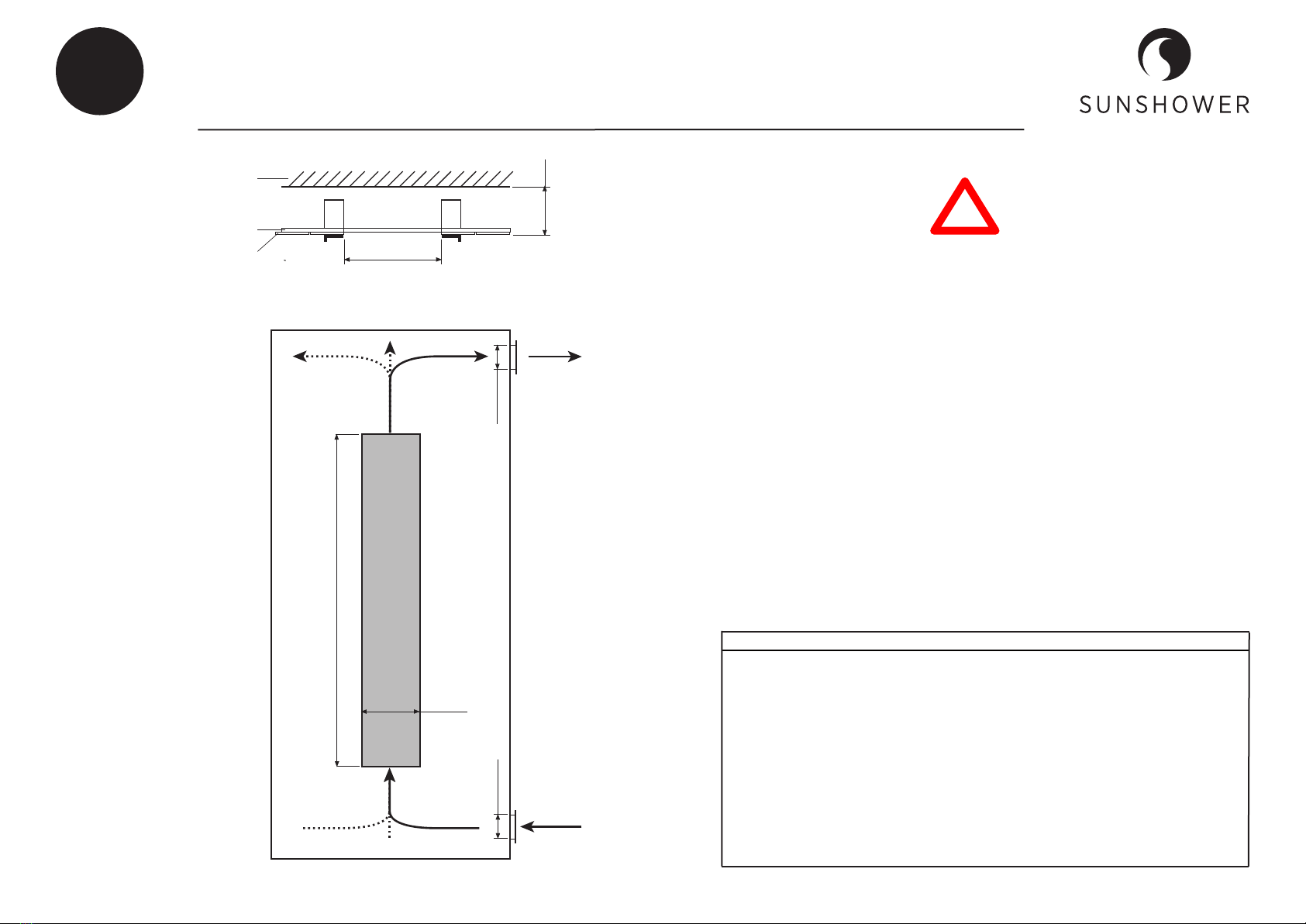

EN:Ensureafreeairowmin72cm²(eg.ø100of110x54m).
Ventilation to area of 12M² or outside.
NL:Zorgvooreenvrijeluchtdoorlaatvanmin.72cm²(bijv.
ø100of110x54mm).Ventilatieruimtevanminimaal12M²/buiten
DE:StellenSieeinefreieLuftpassagemin.72cm²(zb.ø100of110x54).
Entlüfting in einen mindestens 12M² großen raum oder ins Freie.
FR:Assurez-vousd’unpassaged’airlibred’aumoins72cm²(parex.
ø100ou110x54).Espacedeventilationd’aumoins12M²/extérieur
1190 +/-2
152 +/-2
Aanvoer
Afvoer
152 +/-2
Muur
Gipsplaat
Tegel
100
Min Ø100
Min Ø100
Example/ Voorbeeld/ Beispiel
Noobstructionintheairow
The max distance between the air supply and air ex-
chaust may not be langer then 3m.
Geen versperring in de luchtstroom
De maximale afstand tussen de lucht toevoer en
afvoer mag niet meer bedragen dan 3m.
Kein Hindernis im Luftstrom
Der maximale Abstand zwischen Luftein-und Auslass
darf nicht mehr als 3m.
Aucune obstruction à la circulation d’air
La distance maximale entre l’entrée et la sortie d’air
ne doit pas dépasser 3m
!

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
(Un)isolated wall, (Niet) geisoleerde muur, (Un)isolierte Wand, Mur (non) isolé
Square tube, Rechthoekige buis, Vierkantrohr, Tuyau rectangulaire
3B
Instructions/Instructies/Anleitung/ les instructions
Requirements/Benodigdheden/Bedarfsarikel/
exemple 3D
NOT Supplied / NIET Meegeleverd /
NICHT Mitgeliefert/ NON fourni

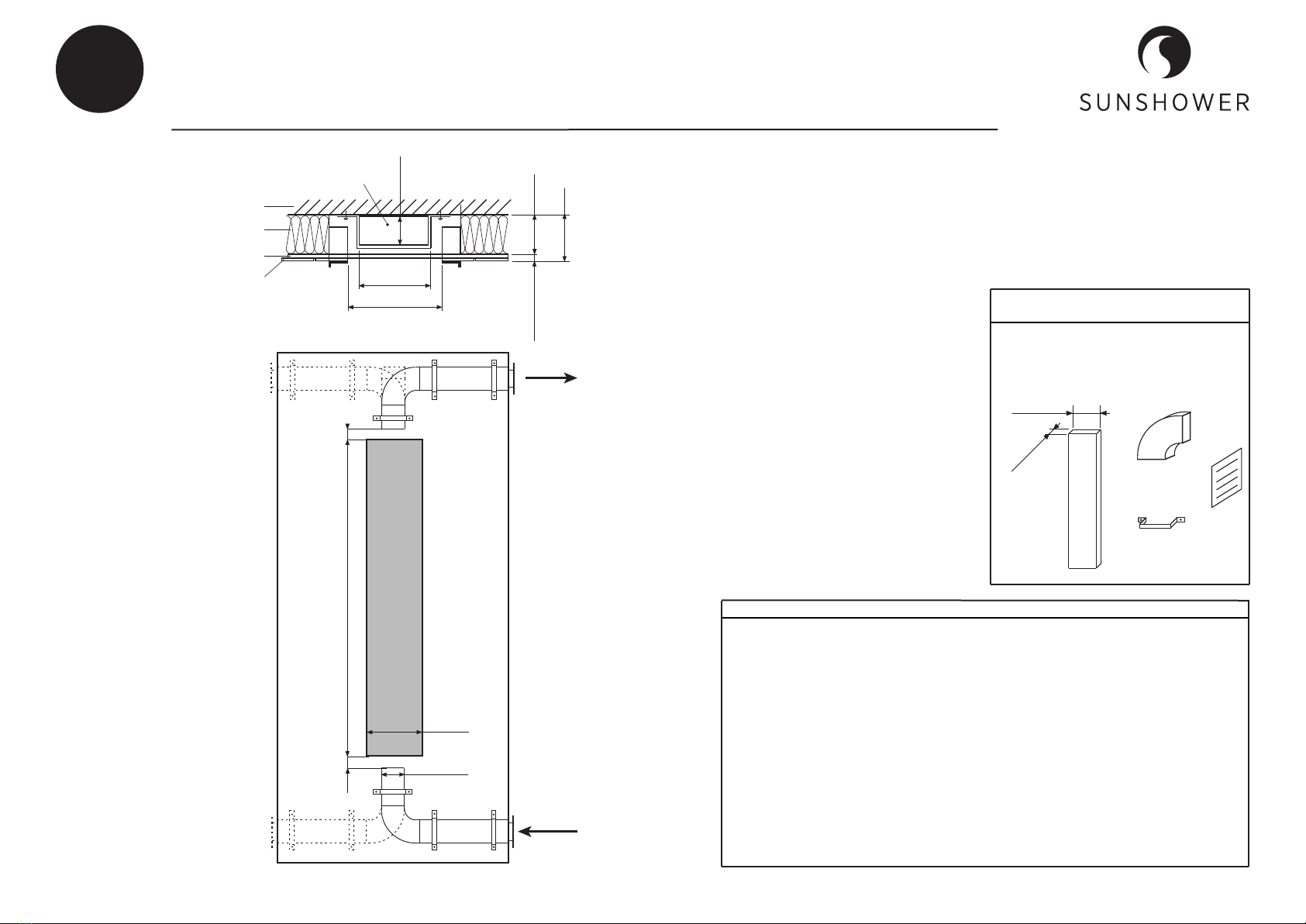

EN:Ensureaminimumcrosssectionofthetubeof72cm²(eg.110x54)
and a maximum length of 3m. Ventilation to area 12M² or outside.
NL:Zorgvooreenminimaleluchtdoorlaatvan72cm²(bijv.110x54)
en een maximale lengte van de pijp van 3m. Ventilatieruimte van
minimaal 12M² / buiten
DE:StellenSieeinenLuftstromvonmin.72cm²sicher(zb.110x54)und
eine maximale Rohrlänge von 3m. Entlüfting von mindestens 12M²
großen Raum oder ins Freie.\
FR:Assurez-vousd’unpassaged’airlibred’aumoins72cm²(parex.
110x54mm) et une longueur maximale du tuyau de 3m. Espace de
ventilation d’au moins 12M² / extérieur
30 +/- 10
1190 +/-2
30 +/- 10
152 +/-2
Ø100
152 +/-2
Min 110
Min 70
Muur + tegel
Muur
Eventuele
isolatie
Gipsplaat
Tegel
100
Aanvoer
Afvoer
Min 54
Ventilatiepijp
Example/ Voorbeeld/ Beispiel
max 3m
2x
6x
2x
110mm
54mm
4m
2x
KIT
4x

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
(Un)isolated wall, (Niet) geisoleerde muur, (Un)isolierte Wand, Mur (non) isolé
Round tube, Ronde buis, Rundrohr, Tuyau rond
3C
EN:Ensureaminimumcrosssectionofthetubeof72cm²(egØ100)
and a maximum length of 3m. Ventilation to area 12M² or outside.
NL:Zorgvooreenluchtdoorlaatvanmin72cm²(bijv.Ø100mm)
en een maximale lengte van de pijp van 3m.
Ventilatieruimte van minimaal 12M² / buiten
DE:StellenSieeinenLuftstromvonmin.72cm²sicher(zb.
Ø100m)undeinemaximaleRohrlängevon3m.Entlüfting
von mindestens 12M² großen Raum oder ins Freie.
FR:Assurez-vousd’unpassaged’airlibred’aumoins72cm²(parex.
Ø100mm)etunelongueurmaximaledutuyaude3m.Espacede
ventilation d’au moins 12M² / extérieur
30 +/- 10
1190 +/-2
30 +/- 10
152 +/-2
Ø100
152 +/-2
100
Min 105 holle wand
Muur + tegel
Muur
Eventuele
isolatie
Gipsplaat
Tegel
Min 130
Aanvoer
Afvoer
Ventilatiepijp
Example/ Voorbeeld/ Beispiel Minimum mounting depth 130mm
Minimum inbouwdiepte 130mm
Minimale Einbautiefe 130mm
Profondeur minimale de montage 130mm
!
Requirements/Benodigdheden/Bedarfsatikel/
exemple 3D
NOT Supplied / NIET Meegeleverd /
NICHT Mitgeliefert/ NON fourni
Instructions/Instructies/Anleitung/ les instructions
max 3m
2x
6x
2x
Ø100mm

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
False wall / Voorzetmuur / Vorwandinstallation / Faux mur
Min 100
Free space
Wood structure
Plasterboard
Section A /
Doorsnede A /
Ausschnitt A
A
100
152+2
- 2
400
+2
- 2
1190
480
4

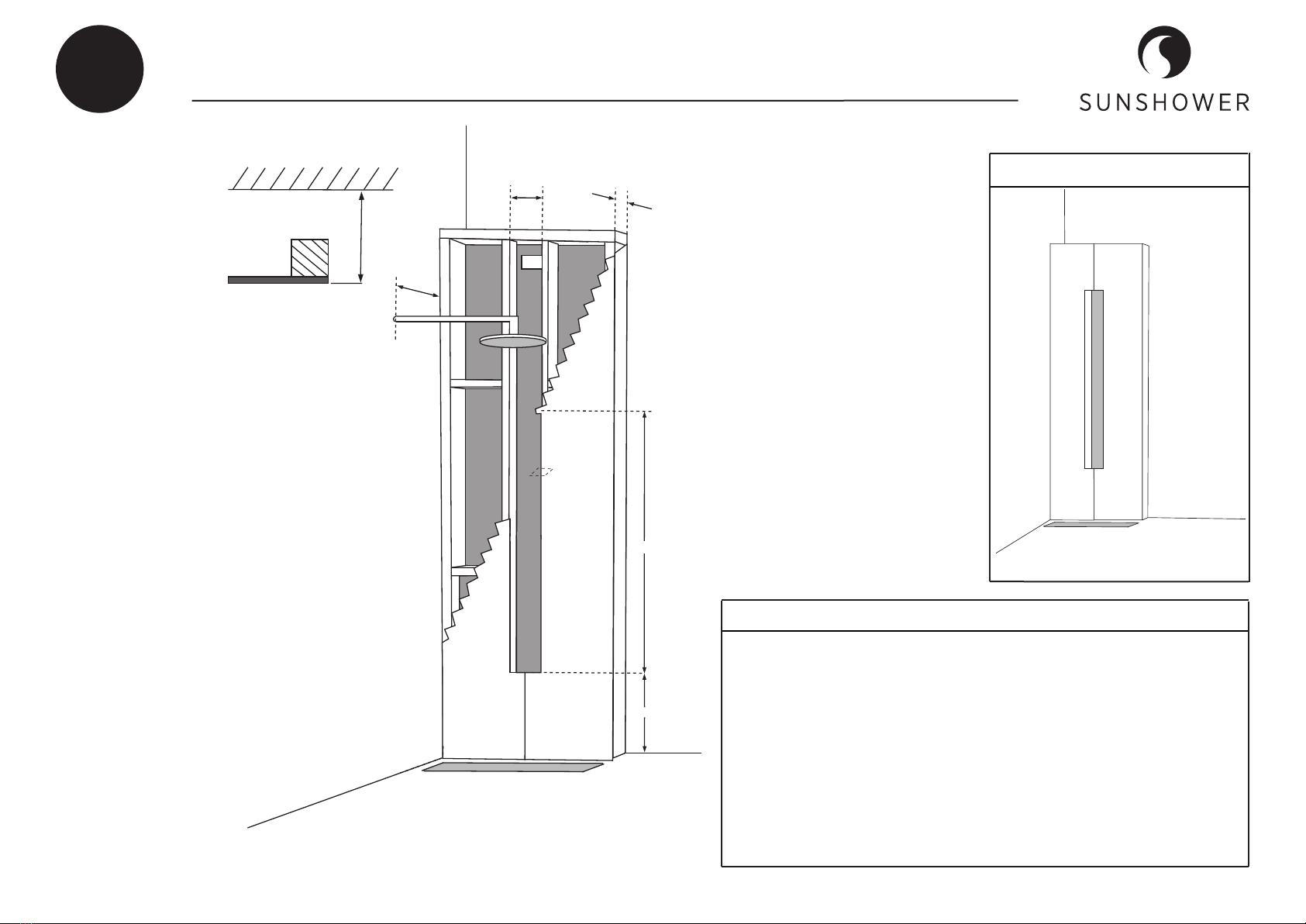

EN:recessheight480mm(average).bodylength<1,7mor
>1,9m schoulder height - 110cm.
NL:sparinghoogte480mm(gemiddeld).lichaamslengte<1,7mof
>1,9m dan schouder hoogte - 110cm.
DE: Unterkante Aussparung 480mm (im Durchschnitt). Körper
länge<1,7mbzw.>1,9mHöhealsSchulter-110cm.
FR: Hauteur d’encastrement 480mm (en moyenne) longueur du
corps,1,7mou1,9malorshauteurdesépaule-110cm
Instructions/Instructies/Anleitung/ les instructions
Requirements/Benodigdheden/Bedarfsatikel/
exemple 3D

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A

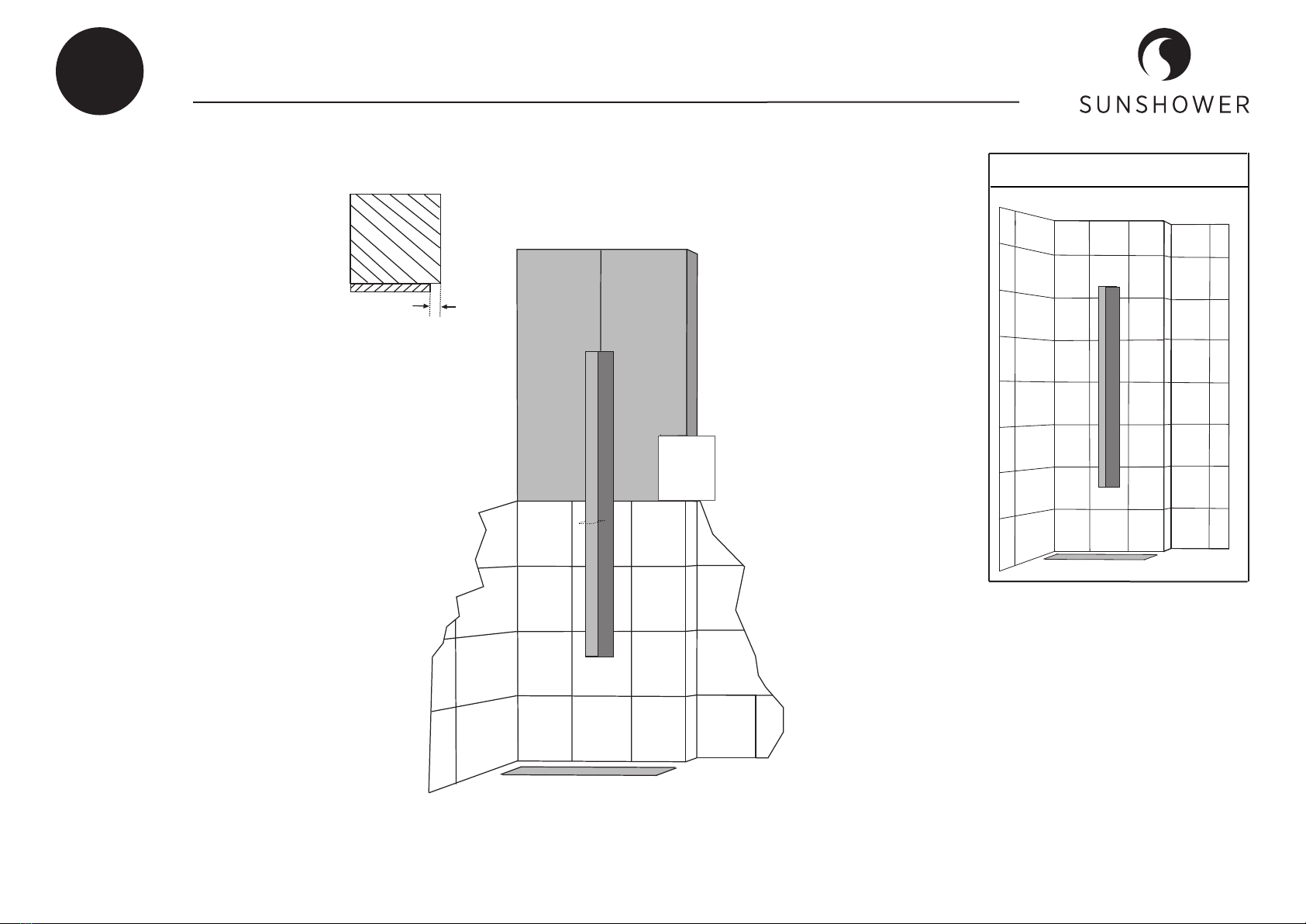

Tilethewall/Betegeldemuur/VeriesendieVorwand/Carrelerlemur
5
Wall/ wooden structure
Plaster board
Tile
Section A /
Doorsnede A /
Abschnitt A

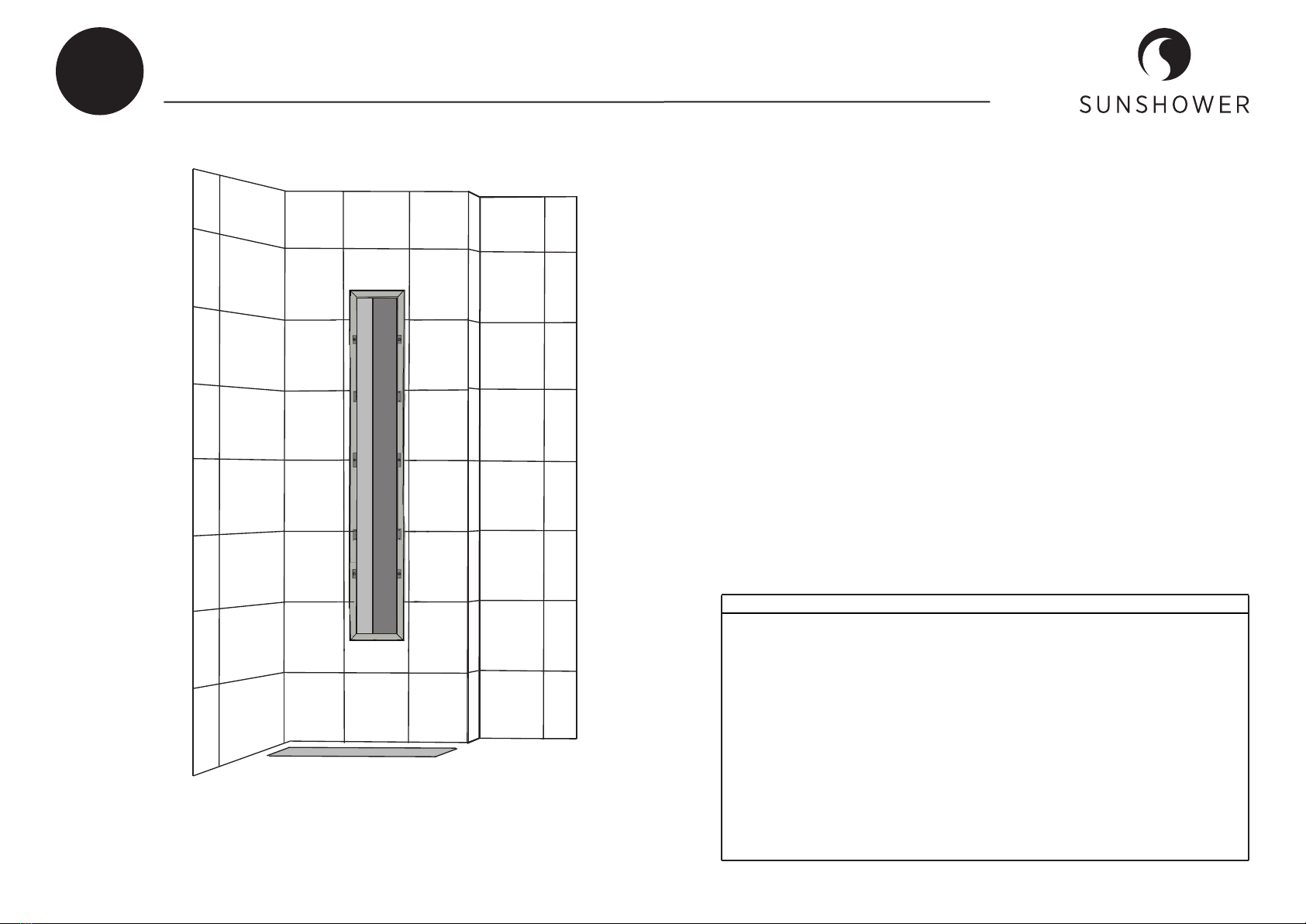

205x625mm
3mm kit all around
152
+2
-2
3mm
A
Wall
Section A
Doorsnede A
Abschnitt A
Diamètre A
Tile
Tile tollerance 0 +4
- 0
Wall/ wooden structure
Plaster board
Tile
Section A /
Doorsnede A /
Abschnitt A
205x625mm
3mm kit all around
152
+2
-2
3mm
Wall
Section A
Doorsnede A
Abschnitt A
Diamètre A
Tile
Tile tollerance 0 +4
- 0
3D example/ 3D voorbeeld/ 3D
Beispiel/ exemple 3D

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
Mounting wall frame / Monteren wandframe /
Montieren wall frame/ Montage du châssis mural

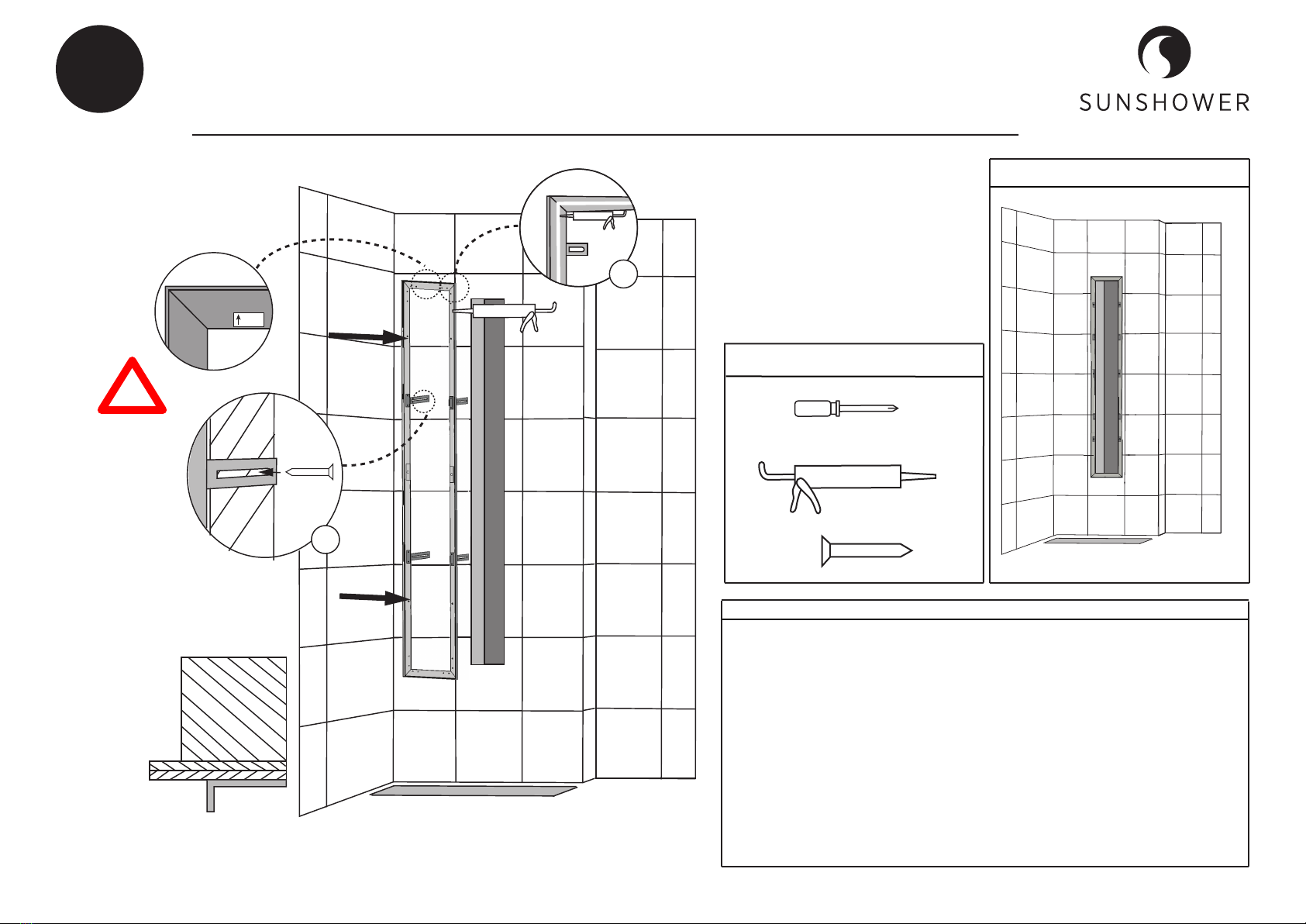

EN: Apply kit on the back side of the frame, position it in the
recess and screw the frame to te structure.
NL: Breng een rul kit aan op de achterzijde van het wandframe,
plaats het in de sparing en schroef het frame vast.
DE: Silikon auf der Rückseite des Einbaurahmens auftragen,
in die Aussparung einfügen und mit der Unterkonstrucktion
verschrauben.
FR: Appliquez du silicone sur l’envers du châssis mural, placez-le
dansl’emplacementprévupourl’encastrementetxezlechâs
sis à l’aide de vis.
Wall
Plasterboard
Tile
Wall frame
UP
4x
2
1
KIT
KIT
!
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions
KIT
4x
6

SUNSHOWER PURE XL INSTALLATION MANUAL Rev. A
EN: Part 1 of the installation is complete. Let the kit dry for 24
hours before you beginning part 2
NL: Deel 1 van de installatie is klaar. Laat de kit 24 uur drogen
alvorens met deel 2 te beginnen.
DE: Teil 1 der Anlage ist abgeschlossen. Lassen Sie die Silikon 24
Stunden trocknen, bevor Sie beginnen met Teil 2
FR: Partie 1 de l’installation est terminée. Laissez le mastic sécher
pendant 24 heures avant de commencer partie 2.
Instructions/Instructies/Anleitung/ les instructions
7Finished part 1/ Klaar met deel 1/ Fertig Teil 1/ Fini part1
