SUP’AIR EVO LITE 2 User manual

Notice d’utilisation
SUPAIR S.A.S
PARC ALTAÏS
34 RUE ADRASTÉE
74650 CHAVANOD
FRANCE
RCS ANNECY 387956790
EVO LITE 2
FR EN DE
Indice de révision : 09/11/2023

EVO LITE 2 | page 2
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
Nous vous remercions d’avoir fait le choix de notre sellette
EVO LITE 2 pour votre pratique du parapente. Nous sommes
heureux de pouvoir ainsi vous accompagner dans notre
passion commune.
SUPAIR conçoit, produit et commercialise du matériel
pour le vol libre depuis 1984. Choisir un produit SUPAIR,
c’est ainsi s’assurer de 40 ans d’expertise, d’innovation et
d’écoute. C’est aussi une philosophie : celle de toujours se
perfectionner et de faire le choix d’une production de qualité.
Vous trouverez ci-après une notice qui a pour but de vous
informer du fonctionnement, de la mise en sécurité et du
contrôle de votre équipement. Nous l’avons voulue complète,
explicite et nous l’espérons, plaisante à lire. Nous vous en
conseillons une lecture attentive.
Sur notre site www.supair.com vous trouverez les dernières
informations à jour concernant ce produit. Si toutefois, vous
avez plus de questions, n’hésitez pas à contacter un de nos
revendeurs partenaires. Et bien entendu, toute l’équipe
SUPAIR reste à votre disposition par e-mail sur :
[e-mail].
Nous vous souhaitons de belles et nombreuses heures de
vol en toute sécurité.
L’équipe SUPAIR

EVO LITE 2 | page 3
Notice d’utilisation sellette | EVO LITE 2 FR EN DE TABLE DES MATIÈRES
Introduction 4
Données techniques 5
Choix des tailles 6
Nomenclature 7
Vue d’ensemble de la sellette 8
Mise en place des accessoires 9
Mousquetons 9
Plateau d’assise 9
BUMPAIR 10
Accélérateur 11
Speedbag 12
Cale-pied 16
Mise en place du parachute de secours 19
Caractéristiques de la poche parachute 19
Connexion élévateurs – sellette 20
Placer les élévateurs dans la gaine 22
Connexion élévateurs - parachute de secours 23
Installation du parachute dans le container 24
Test d’extraction obligatoire 34
Rangements et astuces 35
Ajustements de la sellette 36
Les différents réglages 36
Régler sa sellette 36
Connexion voile – sellette 37
Comportement en vol 38
Phases du vol 39
Contrôle pré-vol 39
Décollage 39
En vol 40
Utilisation de l’accélérateur 40
Atterrissage 40
Faire secours 41
Vol treuillé 41
Contrôles indispensables 41
En cas d’incident 42
Entretien 43
Nettoyage et entretien 43
Stockage et transport 43
Durée de vie 43
Réparation / Pièces de rechange 44
Matériaux 44
Recyclage 44
Amortisseur de chocs 45
Garantie 46
Avis de non-responsabilité 46
Équipement du pilote 46
Fiche d’entretien 47

EVO LITE 2 | page 4
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
Bienvenue dans le monde du parapente selon SUPAIR, un monde de passion partagée.
L’EVO LITE 2 est la sellette destinée aux pilotes passionnés de vol, de tout niveau.
La conception et le choix des matériaux ont été pensés avec un objectif de longévité et de
qualité.
La sellette EVO LITE 2 a été homologuée EN 1651+A1 et LTF91/09 120daN (environ 120kg).
Elle est également certifiée CE conformément à la directive 89/686/CEE.
Ce produit satisfait aux exigences de protection antichoc de la norme européenne EN
1651+A1.
Cela signifie qu’elle répond aux exigences des normes de sécurité européennes.
Après avoir pris connaissance de ce manuel, nous vous invitons à tester votre sellette
sous un portique avant le premier vol.
N. B. : Voici trois indications qui vous aideront à la lecture de cette notice :
INTRODUCTION
Conseil. Attention ! Danger !!

EVO LITE 2 | page 5
Notice d’utilisation sellette | EVO LITE 2 FR EN DE DONNÉES TECHNIQUES
Taille de la sellette S M L XL
Taille du pilote (cm) 155-175 170-185 180-195 190-205
Poids du pilote (mini - maxi) (kg) 60 - 80 65 - 85 70 - 100 90 - 120
Poids de la sellette (telle que livrée*)(kg) 3.6 3.7 3.9 4.00
Poids du module speedbag (g) 910 g 920 g 970 g 970 g
Pratique Vol sur site / Cross Country
A Hauteur du dos (cm) 62 65 71 75
B Hauteur du réglage d’inclinaison de dossier (cm) 31 34 38 40
C Longueur d’assise (cm) 44 46 48 50
D Largeur d’assise (cm) 37 39 41 43
E Hauteur des points d’attache (cm) 43 45 45 48
F Distance entre les points d’attache (cm) 36-44 37-45 38-48 40-50
Système d’amortissement : AIRBAG Non
Système d’amortissement : BUMPAIR Oui
Homologation EN1651+A1 / LTF / EPI CE
Tandem (Pilote ou Passager) Non
Voltige Non
Treuillage Oui
Mousquetons largables Non
Volume poche parachute 3.5 L à 7 L
A
B
C
D
EF
Hauteur du dos
Hauteur du réglage
d’inclinaison de dossier
Longueur d’assise
Largeur d’assise
Hauteur des points d’attache
Distance entre les
points d’attache
A
B
C
D
E
F
* Incluant mousquetons + poignée secours + plateau d’assise + élévateurs secours + accélérateur

EVO LITE 2 | page 6
Notice d’utilisation sellette | EVO LITE 2 FR EN DE CHOIX DES TAILLES
Taille
Poids 1m55 1m60 1m65 1m70 1m75 1m80 1m85 1m90 1m95 2m
50 S S S S
55 S S S S
60 S S
65 S S M M M
70 M M M M M
75 M M M L L
80 M M M L L
85 L L L L
90 L L L XL
95 L L L XL
100 L L XL XL
105 L L XL XL
110 XL XL
115 XL XL
Choisir la taille de votre sellette est important. Vous trouverez ci-dessous un tableau d’équivalence des tailles/poids qui vous permettra de choisir la
taille de votre sellette. Nous recommandons tout de même de faire un essai sous portique auprès d’un de nos revendeurs afin de choisir la taille qui
vous conviendra le mieux.
Liste complète des centres d’essais sur www.supair.com.
Essai indispensable (sous portique)

EVO LITE 2 | page 7
Notice d’utilisation sellette | EVO LITE 2 FR EN DE NOMENCLATURE
1
2
3
4Poignée (réf. POIEVO2)
Plateau d’assise en polypropylène
(réf. Plateau polypro S: MPPL030
réf. Plateau polypro M: MPPL031
réf. Plateau polypro L: MPPL032
réf. Plateau polypro XL: MPPL033)
Sellette nue
Mousquetons automatiques
Zicral 30 mm (réf. MAILCOMOUS 30)
13
2
Speedbag
(ref. taille S : SPEBAGEVOLITE2S
ref. taille M : SPEBAGEVOLITE2M
ref. taille L : SPEBAGEVOLITE2L
ref. taille XL : SPEBAGEVOLITE2XL)
Cale-pieds rétractable EVO LITE 2
(réf. : CALEPIEDEVOLITE2)
Options
5
Élévateurs Solo Dyneema
(réf. ELESOLODYNEEMA)
6
Accélérateur 2B standard
(réf. ACCEL2BSTD)
4
5
6

EVO LITE 2 | page 8
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
VUE D’ENSEMBLE DE LA SELLETTE
1
2
3
4
5
6
7
Réglage inclinaison du dossier
Réglage sangles d’épaules
Boucles de ventrale et cuissardes
Réglage écartement ventrale
9
10
8
Poignée poche parachute
11
Poulies d’accélérateur
12
Poche parachute
13
14
Poche radio et rangement
15
Sortie pipette
Poche dorsale de rangement
Points d’accroche principaux
Points d’accroche secours
Boucles d’accroche du cale-pieds ou
speedbag
Protection mousse bag BUMPAIR
16
Réglage lombaire
Points d’attache speedbag à l’assise
1
2
4
3
5
6
7
88
9
11
12
13
14
16
10
15

EVO LITE 2 | page 9
Notice d’utilisation sellette | EVO LITE 2 FR EN DE MISE EN PLACE DES ACCESSOIRES
Avant Arrière
Installer le plateau :
Plateau polypropylène :
Taille S Réf. : MPPL030
Taille M Réf. : MPPL031
Taille L Réf. : MPPL032
Taille XL Réf. : MPPL033
1. Ouvrez le zip situé à l’avant de la sellette, sous l’assise.
2. À l’intérieur de la poche, ouvrez l’emplacement fermé par un velco.
3. Glissez le plateau dans la poche, la tranche droite vers l’avant.
4. Refermez le velcro puis le zip.
Mousquetons automatiques Zicral 30 mm
Mousquetons compatibles :
Réf. : MAILCOMOUS30
Plateau d’assiseMousquetons
Sens de vol
1
2

EVO LITE 2 | page 10
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DES ACCESSOIRES
Protection BUMPAIR
1. Ouvrez le zip situé à l’avant de la sellette, sous l’assise.
2. Rentrez la protection BUMPAIR dans la poche en respectant le sens
indiqué par les images ci contre.
3. Refermez la poche.
Arrière de la sellette Avant de la sellette

EVO LITE 2 | page 11
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
Pour chaque côté de la sellette :
Vérifiez le fonctionnement de l’accélérateur en simulant une
accélération, c’est à dire en faisant coulisser le cordon.
MISE EN PLACE DES ACCESSOIRES
Accélérateur
Accélérateur double-barreau STANDARD
Accélérateur compatible :
(Réf. : ACCEL2BSTD)
Installation de l’accélérateur :
1
2
4
3
Faites passer le cordon d’accélérateur par
l’œillet situé à l’avant de la sellette.
Faites passer le cordon d’accélérateur dans le
D.
Passez le cordon d’accélérateur dans la poulie
située sur la paroi latérale puis dans la fente prévue
à cet effet.
Attachez un crochet au cordon afin de pouvoir
le connecter au système d’accélération de votre
parapente.
Passez l’élastique dans l’œillet situé à l’avant de la
sellette.
Attachez le clip plastique à l’élastique pour ensuite le
connecter à la boucle blanche sur l’arrière du dossier.
1
2
3
4
5
6
6
5

EVO LITE 2 | page 12
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DES ACCESSOIRES
SPEEDBAG
Pour connecter le speedbag à votre sellette,
ouvrez le zip tout autour de la sellette.
1Attachez le zip du speed bag sur la moitié correspondante de la sellette puis fermez
le zip tout le long de la sellette.
2 3

EVO LITE 2 | page 13
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DES ACCESSOIRES
SPEEDBAG

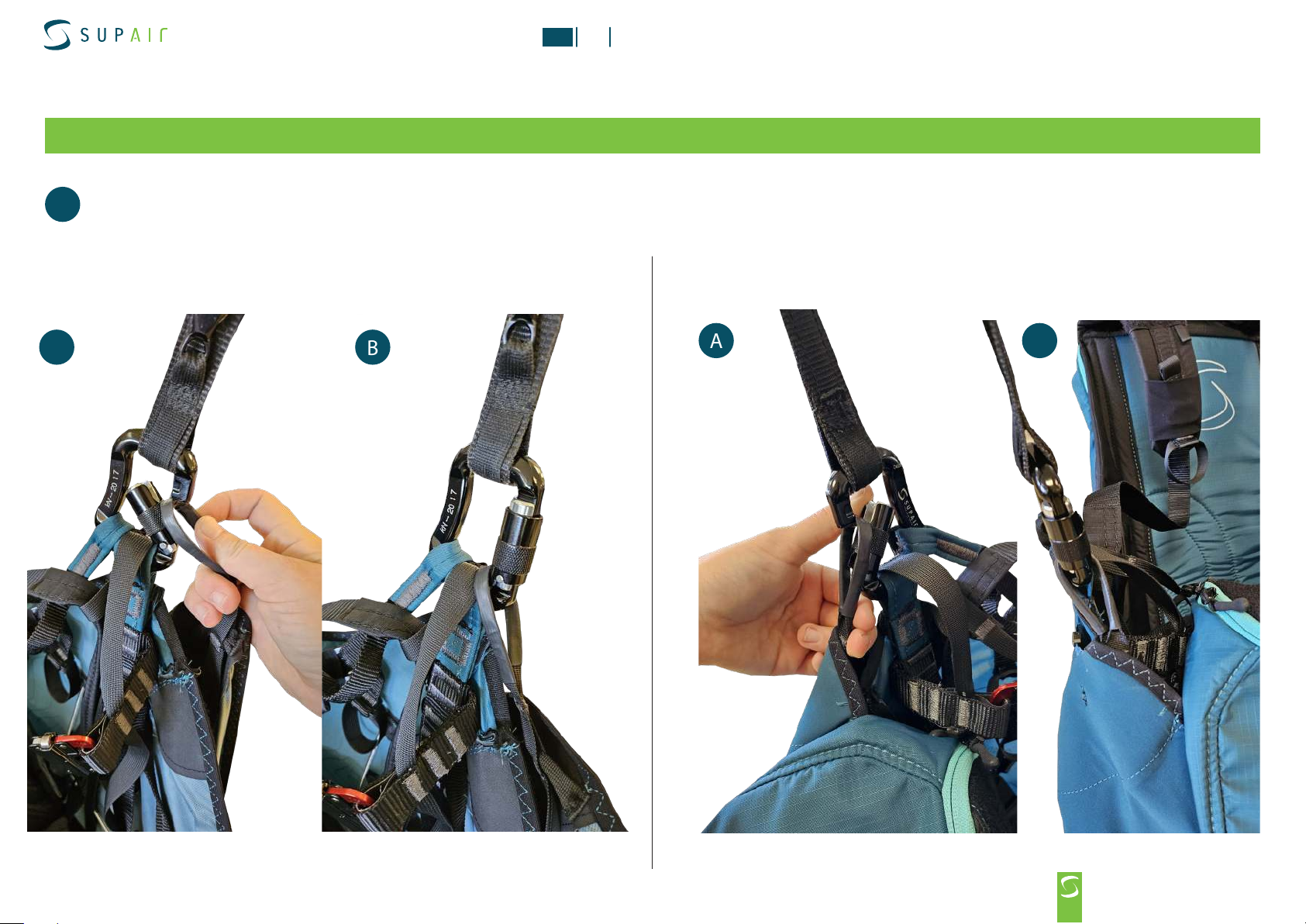

Pour chaque côté de la sellette, passez la boucle grise de chaque côté du speedbag dans le mousqueton (maillons Zicral 30 mm).
Côté droit de la sellette : Côté gauche de la sellette :
3
AA B B

EVO LITE 2 | page 14
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DES ACCESSOIRES
SPEEDBAG
Repérez les sangles qui sont reliées au plateau-
pieds du speedbag et ouvrez le clip situé au bout
des sangles en pressant les deux branches l’une
contre l’autre.
Pour chaque côté de la sellette, attachez les crochets de ces sangles sur les
points d’attaches situés à l’avant de l’assise.
4 5

EVO LITE 2 | page 15
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DES ACCESSOIRES
SPEEDBAG
Passez le cordon autour du premier barreau de
l’accélérateur.
Attachez le clip du cordon à la boucle dédiée à cet effet au niveau du plateau-
pieds du speedbag.
6 7
L’installation du speedbag est maintenant terminée.

EVO LITE 2 | page 16
Notice d’utilisation sellette | EVO LITE 2 FR EN DE MISE EN PLACE DES ACCESSOIRES

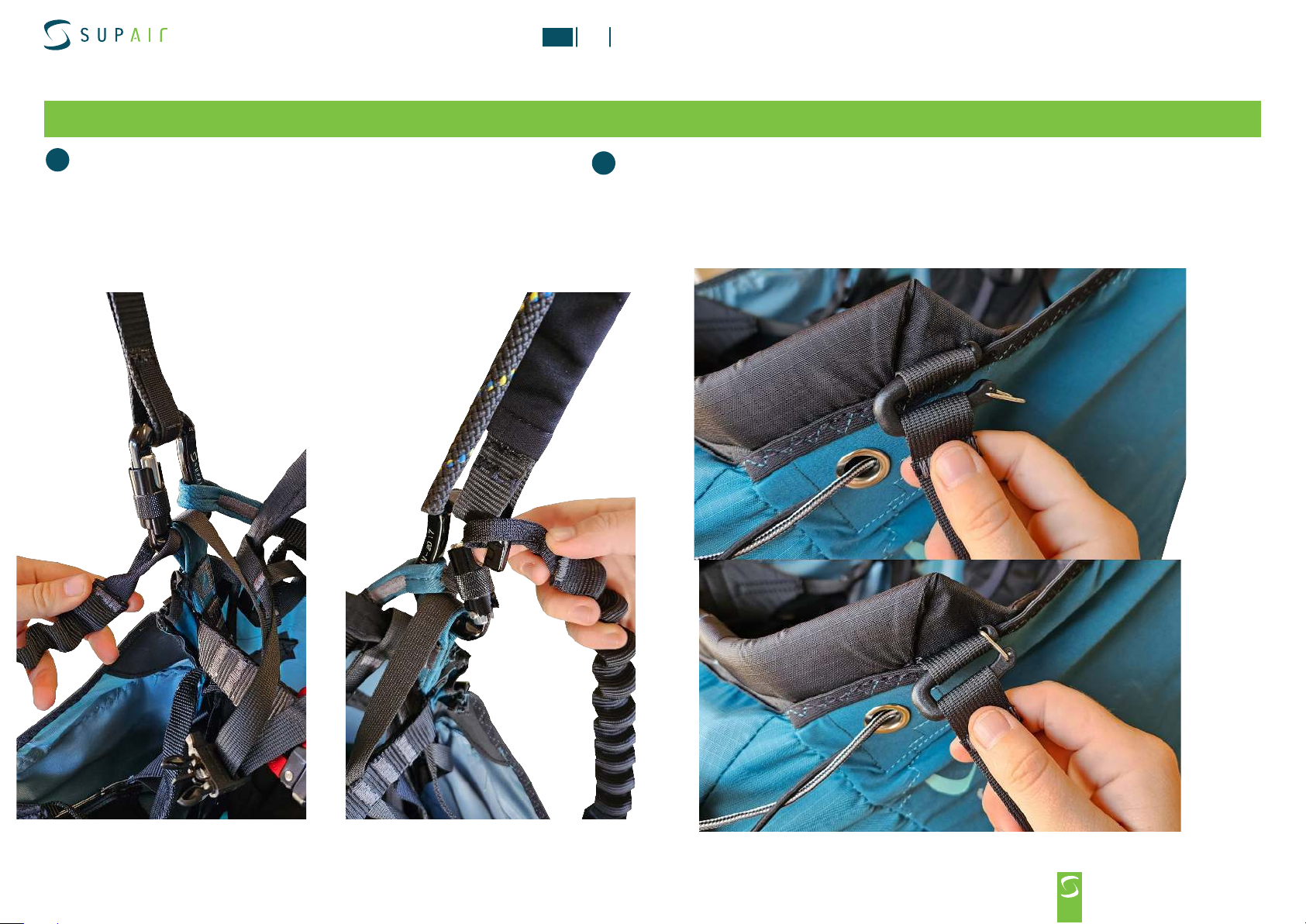

Cale-pied (option)
Sur le cale-pieds, repérez la sangle sur laquelle il n’y a pas
de fermoir et attachez-le au point d’ancrage principal de la
sellette (mousquetons Zicral 30mm). Répetez l’opération
pour les deux côtés de la sellette.
Repérez la sangle équipée du fermoir. Ouvrez le fermoir puis passez-le dans
la boucle d’attache présente sur le côté de l’assise de la sellette. Fermez le
fermoir. Répetez l’opération pour chaque côté de la sellette.
12

EVO LITE 2 | page 17
Notice d’utilisation sellette | EVO LITE 2 FR EN DE MISE EN PLACE DES ACCESSOIRES
Cale-pied (option)
Pour connecter l’accélérateur au cale-pieds, repérez le
cordon élastique du cale-pieds et passez-le autour du premier
barreau de l’accélérateur.
Attachez le crochet du cordon élastique sur la boucle d’où part ce même
élastique.
34

EVO LITE 2 | page 18
Notice d’utilisation sellette | EVO LITE 2 FR EN DE MISE EN PLACE DES ACCESSOIRES
Cale-pied (option)
L’installation du cale-pied est maintenant terminée.
5

EVO LITE 2 | page 19
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
EVO LITE 2 taille L et XL
Parachutes
compatibles S M L
SHINE
FLUID LIGHT EVO
EVO LITE 2 taille S et M
Parachutes
compatibles S M L
SHINE
FLUID LIGHT EVO
MISE EN PLACE DU PARACHUTE
Merci de lire attentivement ! Nous recommandons de faire réaliser l’installation initiale du parachute de secours par une personne
compétente.
Le pliage et la mise en place du parachute dans la sellette doivent répondre aux exigences exclusives de ce manuel d’utilisation.
Nous déclinons toute responsabilité dans le cas d’une quelconque autre utilisation.
Le volume des parachutes de secours peut varier en fonction du pliage. Nous avons vérifié la compatibilité de la poche avec nos
parachutes de secours. D’autres parachutes sont compatibles, mais vous devez vous assurer du bon fonctionnement du système.
• Tiroir fermé par zip et verrouillé par câble
• Volume 3.5 à 7 litres
• Adapté aux parachutes de secours SUPAIR SHINE, FLUID et FLUID LIGHT
EVO ainsi que d’autres parachutes solos.
Caractéristiques de la poche

EVO LITE 2 | page 20
Notice d’utilisation sellette | EVO LITE 2 FR EN DE
MISE EN PLACE DU PARACHUTE
Connexion élévateurs - sellette
A
B
Connectez chaque élévateur
à un point d’accroche en faisant
une tête d’alouette. Utilisez
l’extrémité dont la boucle de
sangle est la plus grande.
Connexion des élévateurs à la sellette en tête d’alouette.
Nous recommandons
l’utilisation d’élévateurs
“séparés” afin de garantir
une ouverture du secours
optimale.
Connexion des élévateurs à la sellette avec des Maillons Rapides® carrés 6 mm.
Placez correctement
l’ensembe et vérifiez que les
élévateurs ne se déplacent pas.
Procédez de même pour le
second point d’accroche Serrez bien chaque noeud.
12
3
Munissez vous de deux
Maillons Rapides®
carrés 6mm et de deux
joints toriques.
Avant tout, ouvrez le zip du guide élévateur, du dessus de l’épaule gauche au container du parachute de
secours pour accéder aux points d’attache du parachute de secours.
Une fois le guide élévateur ouvert, le curseur doit être du côté de la poche parachute.
>> Accès aux points d’attache du parachute
Ouvrez le Maillon
Rapide® carré 6mm
- Passez le joint torique
dans le maillon rapide
- Faites une torsion
Passez le point
d’accroche dans
la boucle du joint
torique
- Passez le maillon
rapide dans le point
d’accroche
1
2Faites une
seconde torsion avec
le joint torique
- Passez la boucle
dans le maillon
- Vérifiez que
l’élévateur ne se
déplace pas
3Fermez le maillon
à la main puis avec
une pince en faisant
1/4 de tour
- Recommencer
l’opération pour le
second point
d’accroche
4
