SVAN CARE Balance User manual

SVAN CARE AB
Alvägen 1
771 41 LUDVIKA, Sweden
Tel: [phone]
[email protected]
www.svancare.se
Läs bruksanvisningen före
montering/användning av Balance
och spara den för framtida bruk.
Montering,
bruksanvisning och
rekonditionering
Balance
Art. nr. 10 101 - 10 110
Bruksanvisningen avser batchnummer:
204288, 204289, 204524 –
Balance är ett hjälpmedel för dem som
behöver extra stöd vid förflyttning till och
från toaletten samt vid sittande på toaletten.
Balance är ett modulsystem som består
av många olika komponenter som kan
kombineras på olika sätt.
Produktbeskrivning
Montering, bruksanvisning
och rekonditionering
Asennus, käyttöohjeet ja
kunnostus
Installation, User Manual
and Reconditioning
sidorna 1 - 6
Sivut 7- 12
pages 13 - 18
Bruksanvisning Balance, Sv, No, Dk, Fi, De, En. Art. nr. 10 137 Rev C
Balance (model 2)

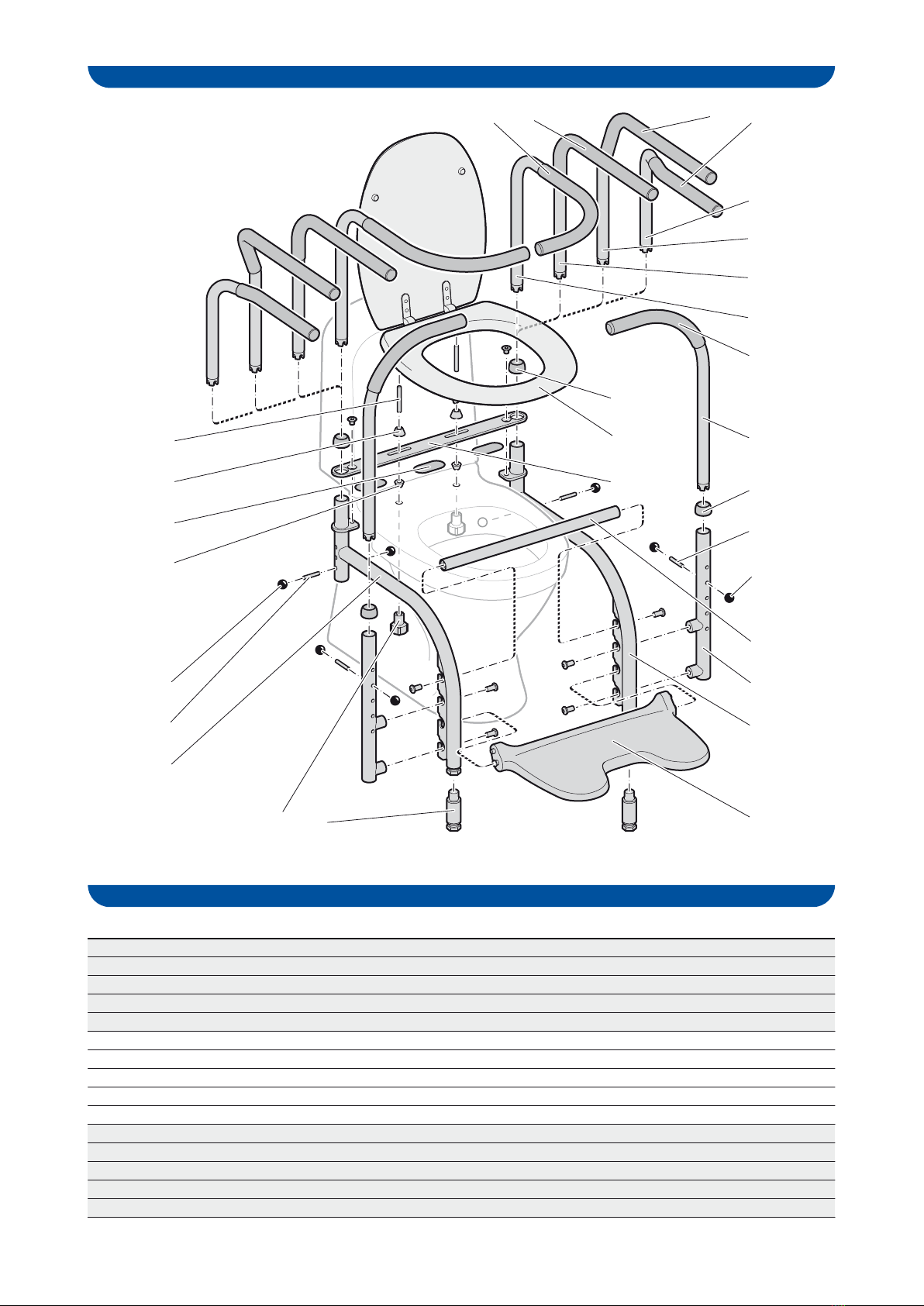

Sprängskiss
Svan Care förbehåller sig rätten till ändringar i komponentlistan. Aktuell information finns på vår hemsida.
Komponentlista
Nr Benämning Artikelnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Benstativ höger (ingår i benstativ, art. nr. 10 002)
Benstativ vänster
Tvärstag
Plastskydd (ingår i benstativ och i fäströr för stödhandtag)
Gummiduk (36 x 73 mm), styck
Benförlängare, par
Fäströr för stödhandtag, styck (pos. nr. 4, 16, 17 ingår)
Armstöd rak, par
Armstöd duo, par
Armstöd duo mini, par
Armstöd omslutande, par
Stödhandtag, styck
Gummihandtag (270 mm)
Gummihandtag (440 mm)
Sittring standard
ingår i 10 002
ingår i 10 002
ingår i 10 002
ingår i 10 002
10 077
10 087
10 031
10 052
10 053
10 084
10 051
10 091
10 056
10 055
10 041
2
13
10
9
8
11
13
141414
16
17
1
20
5
19
18
621
22
7
2
17
16
4
12
3
15
4
23

Nr Benämning Artikelnummer
16
17
18
19
20
21
22
23
Låssprint
Plastkula
Gängad stång (ingår i monteringssats till sittring, art. nr. 10 099)
Kona
Kona för stabilisering
Mutter
Fotpallsersättare
Fotpall
10 008
10 009
ingår i 10 099
ingår i 10 099
ingår i 10 099
ingår i 10 099
10 038
10 039
Kontrollera att Balance sitter ordentligt fast i toaletten och att den är rätt monterad innan den
används.
Vid behov rengör produkten med milt rengöringsmedel och vatten. Desinficera vid behov.
Plocka isär hela produkten. Sitsen tvättas rent med ej repande rengöringsmedel, sköljs med vatten
och torkas. Desinfektera. Övriga delar rengörs på samma sätt, alternativt med diskkabinett eller
liknande utrustning. Kontrollera samtliga delar och byt ut vid slitage.
Skydda alltid delarna mot yttre påfrestning vid transport.
Balance är tillverkad i lackerat rostfritt stål med detaljer i polyuretan utan latex. Sitsens yta är
polyuretan utan latex. Sits, handtag och fotpall skickas till förbränning eller återvinning.
Metalldelar skrotas.
Balance kan kombineras med flera av Svan Cares produkter, t.ex. Bidette, Hålförminskare,
Ryggkudde m.m. Dessa medföljs av separata bruksanvisningar.
Användning
Rengöring
Rekonditionering
Transport och lagring
Specifikationer
Material, miljö och källsortering
Balance får endast monteras på toaletter som
är väl förankrade i golv eller vägg.
Lämna aldrig en person utan uppsikt som
använder Balance.
Skulle det uppstå problem med Balance
kontakta då Arbetsterapeuten eller Svan Care
för support.
Använd endast originaltillbehör från
Svan Care. Svan Care påtar sig inget ansvar,
om produkten används, förändras eller
monteras på annat sätt än angivet i denna
bruksanvisning.
Max belastning: Armstöd 130 kg/par,
omslutande armstöd 130 kg/(50 kg)/par,
stödhandtag 130 kg/par,
benstativ 130 kg, fotpall 60 kg.
Viktigt!
3

4

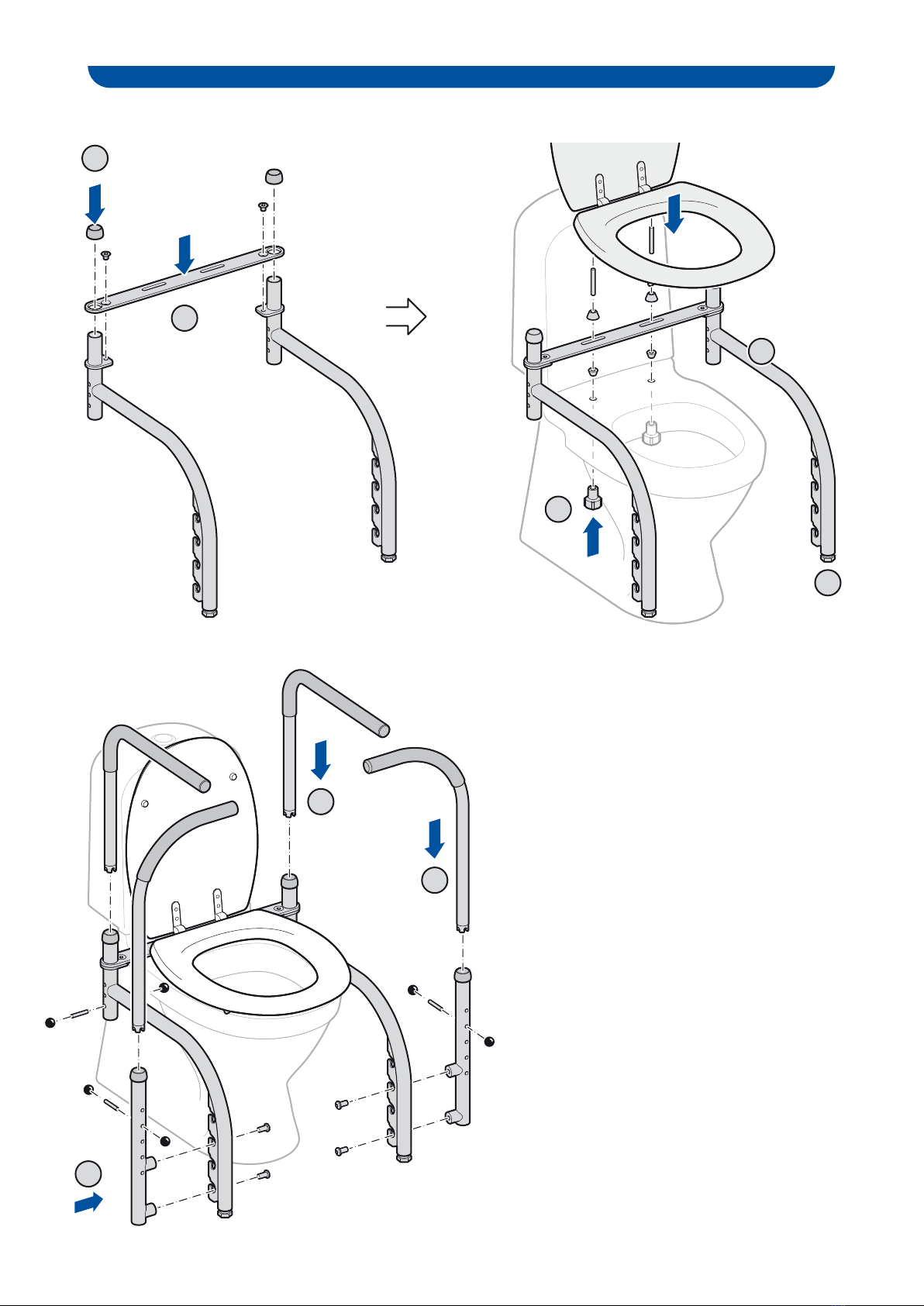

Montering av benstativ, toalettsits, stödhandtag och armstöd
1. Montera den tvärgående plåten. Dra åt
de två försänkta skruvarna med den med-
följande nyckeln.
2. Montera de två plastskydden på ben-
ställningen.
3. Placera benställningen på/över toaletten.
4. Montera toalettsitsen. Dra åt de två
muttrarna så att toalettsitsen håller fast
benställningen på toalettporslinet.
Vid behov, använd den mindre konan för att
stabilisera.
5. Justera benställningens fötter.
6. Montera de två stödhandtagens fästen
i benställningen (två alternativ). Dra åt de
fyra skruvarna med den medföljande
nyckeln.
7. Montera stödhandtagen och justera
höjden (fem lägen).
8. Montera armstöden och justera höjden
(tre lägen).
OBS! Kontrollera vilken modell du har (alla delar medföljer inte till alla modeller).
2
1
5
4
3
6
7
8

5

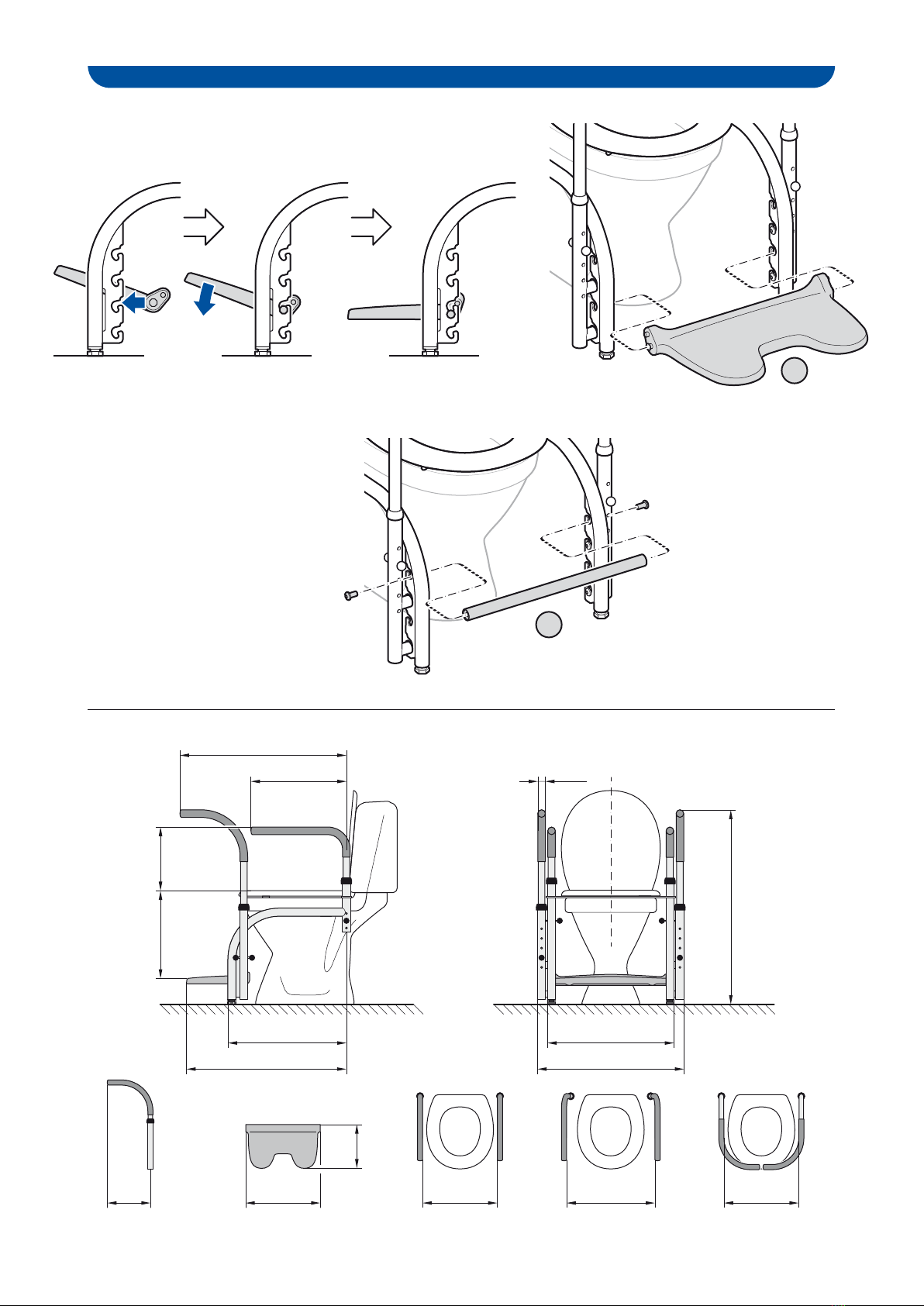

Montering av fotpall (eller fotpallsersättare)
9. Montera fotpallen på lämplig höjd.
10. Om fotpall inte används,
montera fotpallsersättaren i
det översta läget.
Dra åt de två skruvarna med
den medföljande nyckeln.
425
Armstöd rak
350/500
Armstöd duo/
duo mini
425
Armstöd omslutande
260
240
Stödhandtag
400
Fotpall
490
555
450
220,
245,
270
120,
145,
170
(Armstöd duo mini)
570 - 810
200,
255,
310,
365
360 ø 31
630
630
10
9

6

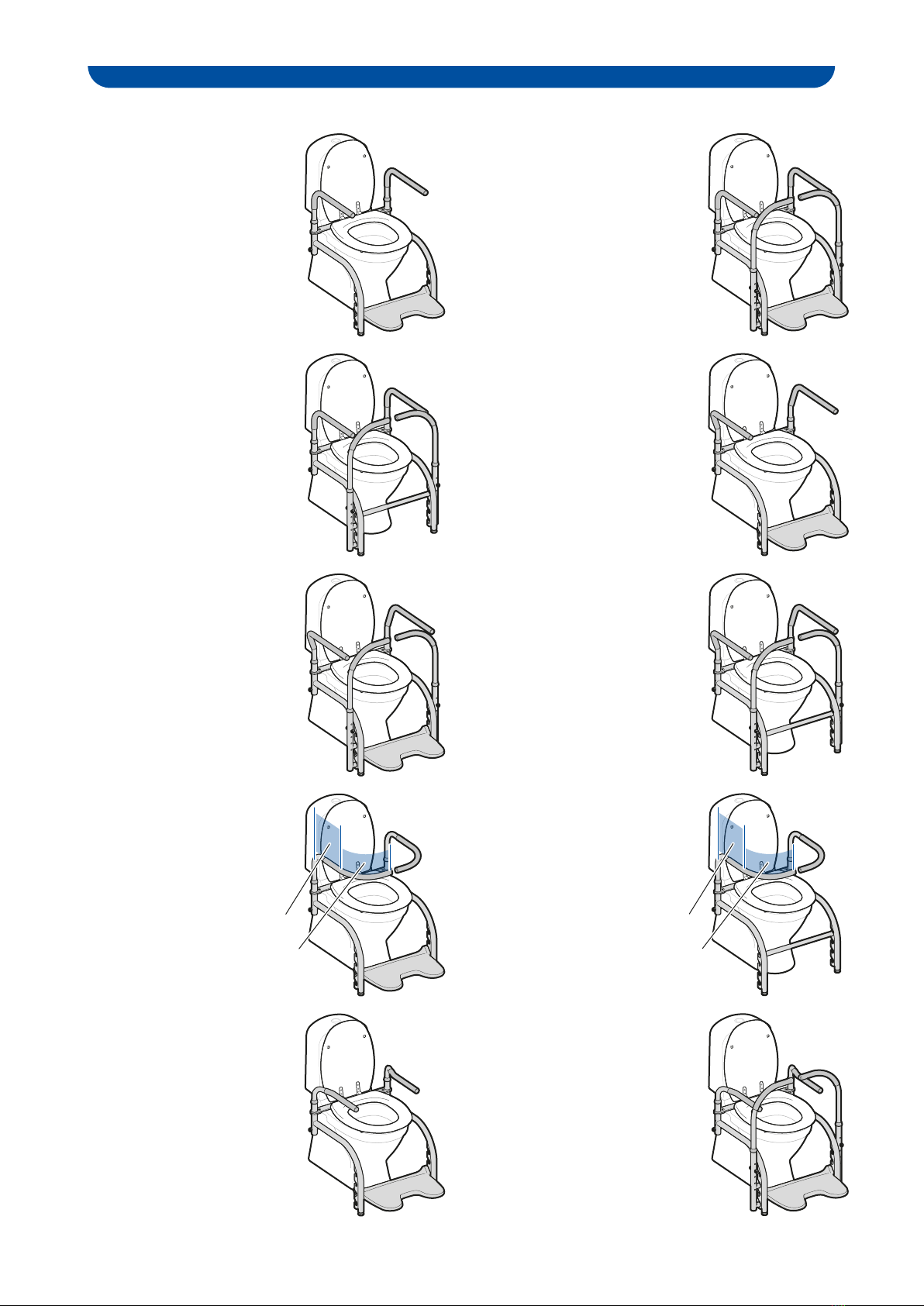

Modeller av Balance
Modell 1: Art. nr. 10 101
Armstöd rak, 425 mm
mellan armstöden
Fotpall
Benstativ och sittring
Modell 2: Art. nr. 10 102
Armstöd rak, 425 mm
mellan armstöden
Fotpall
Stödhandtag
Benstativ och sittring
Modell 3: Art. nr. 10 103
Armstöd rak, 425 mm
mellan armstöden
Stödhandtag
Benstativ och sittring
Fotpallsersättare
Modell 4: Art. nr. 10 104
Armstöd duo, 350 alt.
500 mm mellan armstöden
Fotpall
Benstativ och sittring
Modell 5: Art. nr. 10 105
Armstöd duo, 350 alt.
500 mm mellan armstöden
Fotpall
Stödhandtag
Benstativ och sittring
Modell 6: Art. nr. 10 106
Armstöd duo, 350 alt.
500 mm mellan armstöden
Stödhandtag
Benstativ och sittring
Fotpallsersättare
Modell 7: Art. nr. 10 107
Armstöd omslutande, 425 mm
Fotpall
Benstativ och sittring
Max belastning/par: 130 kg
50 kg
Modell 8: Art. nr. 10 108
Armstöd omslutande, 425 mm
Benstativ och sittring
Fotpallsersättare
Max belastning/par: 130 kg
50 kg
Modell 9: Art. nr. 10 109
Armstöd duo mini, 350 alt.
500 mm mellan armstöden
Fotpall
Benstativ och sittring
Modell 10: Art. nr. 10 110
Armstöd duo mini, 350 alt.
500 mm mellan armstöden
Fotpall
Stödhandtag
Benstativ och sittring
