Svedbergs 54070 User manual

(1)
SNFI
DK RU
GB
300 W, 230V
IPx4
RU
GB
FI
DK
N
S2 - 7
8 - 13
14 - 19
20 - 25
26 - 31
32 - 38

(2)

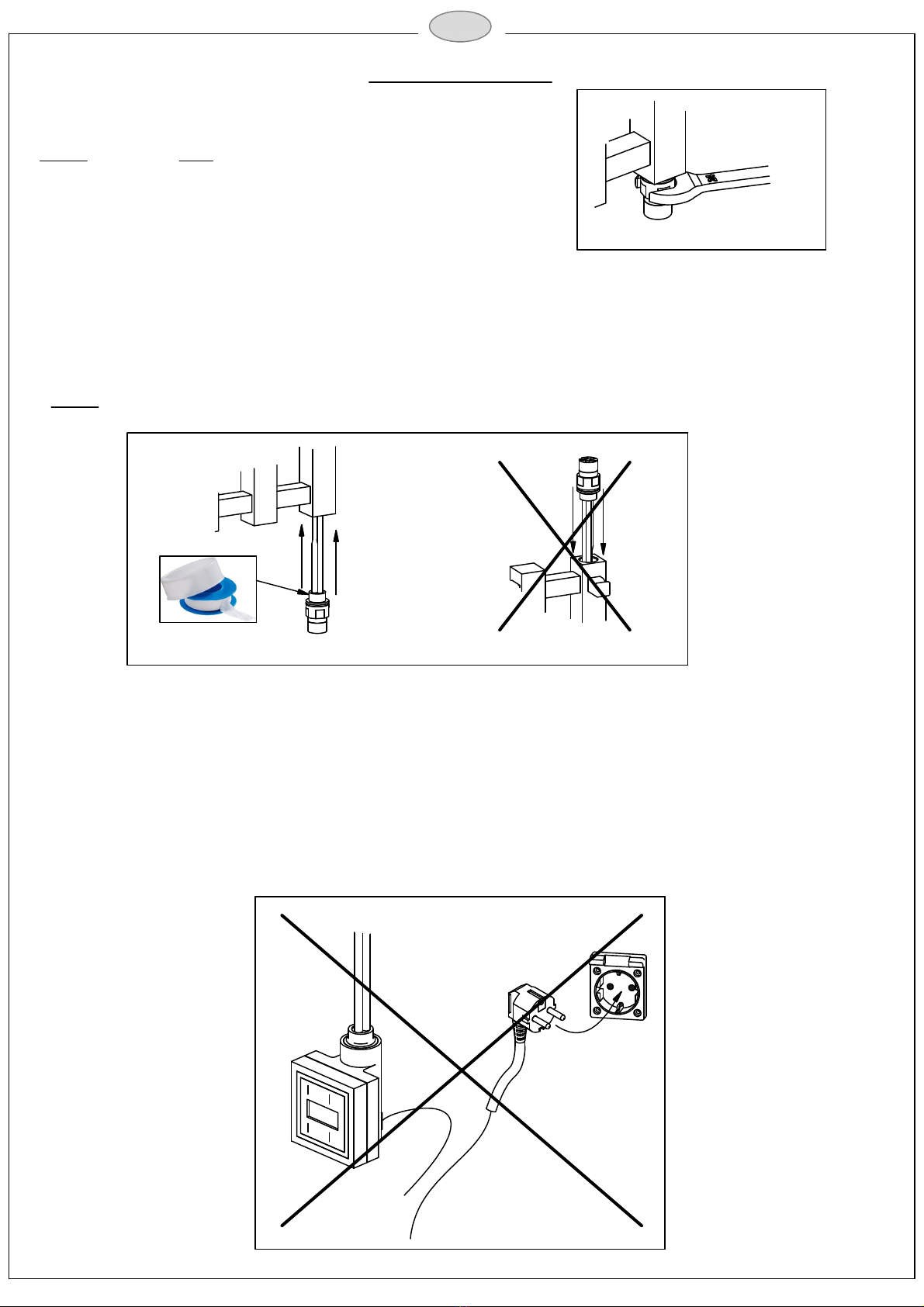

- Använd endast avsedd nyckel 24 vid åtdragning.
OBS! Installera inte elpatronen när kontrollpanelen
och värmeelementet sitter ihop.
24 mm
Viktig information
S
- Värmeelementet monteras i botten av handdukselementet, på höger eller vänster sida.
- För att minimera läckagerisk rekommenderar Svedbergs att man använder gängtejp/lin
eller motsvarande produkter för att förhindra läckage.
OBS! Elpatronen är endast avsedd för montage i de nedre anslutningarna!
- Först efter montage och påfyllning i handdukselementet tillsätts strömmen.
- Elpatronen tar omedelbart skada om man tillsätter strömmen utan att ha fyllt
handdukselementet med vatten eller om vattennivån är för låg.
- Ansluts elpatronen utan vatten kommer den termiska säkringen att skadas.
Reklamationsrätten gäller inte i dessa fall. Se bild 3.
- Vid fast installation, kontakta elektriker.
1
2
3

(3)
Viktigt: Dra åt insexskruven med passande insexnyckel för att säkerställa montaget
och dom elektroniska anslutningarna.
- Om det skulle visa sig att kontrollpanelen kommer inåt väggen
går den att vrida till rätt position. Om du känner ett motstånd när du håller på att vrida betyder
det att vridområdet har nått sin max position 340°.
OBS! Vrid ej längre, då kan kontrollpanelen gå sönder. Byt håll och vrid tills panelen är rättvänd.
340°
- Vid montering av kontrollpanelen måste panelens kil (A) passas emot elementets spår (B).
Montera ihop elementet och panelen genom ett bestämt tryck och därefter försäkra sig om att
de verkligen sitter ihop.
A
B
4
5
6

(4)

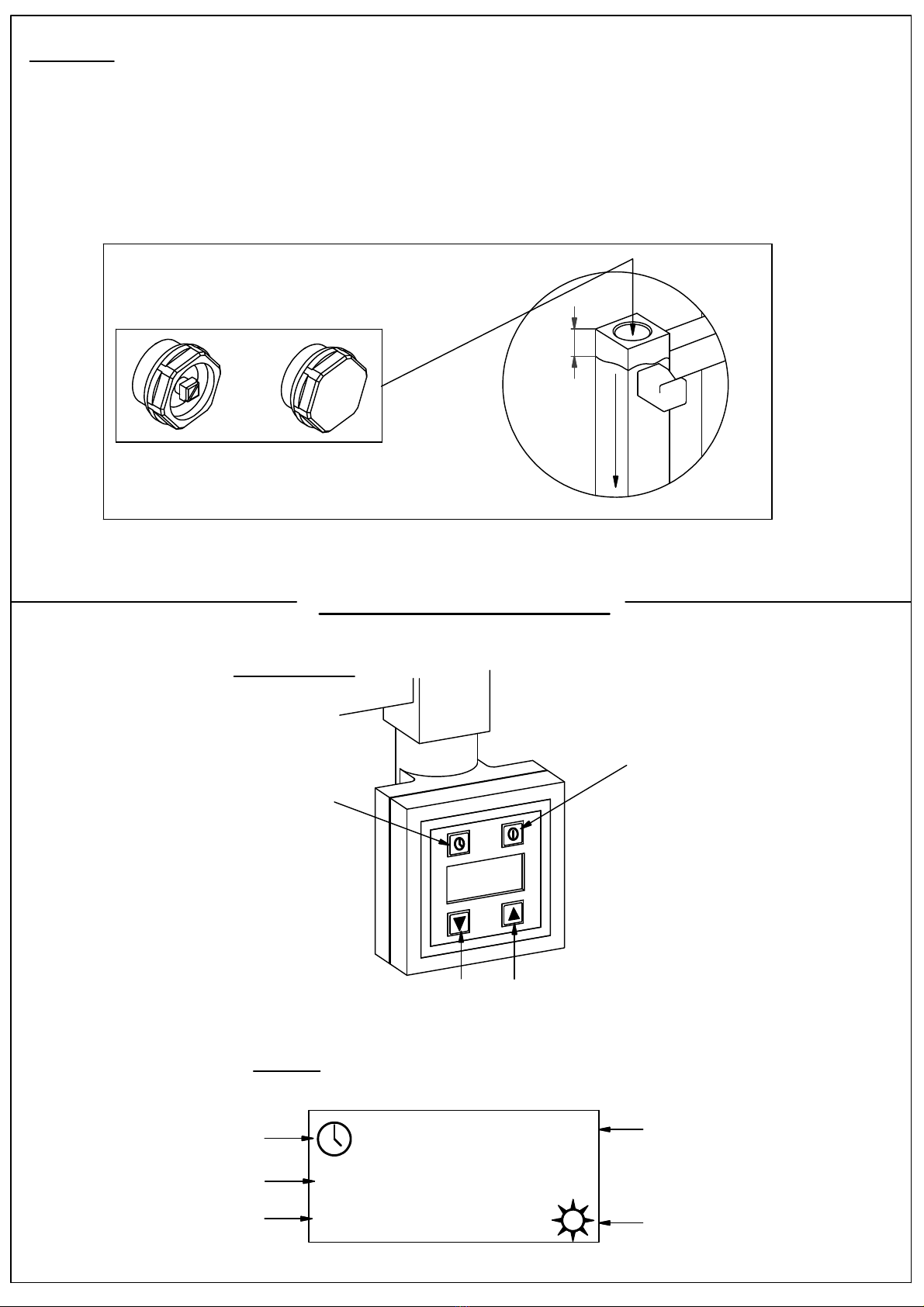

54070, 54071, 54075
°C
T1 T2 T3 T4
On / Off knapp
Tryckknapp för: - Timer
- Klocka
- "Snabbtorkning"
Inställningsknappar (pilknappar)
Timersymbol
Tidsintervaller
Klocka
Temperatur
Värme indikator
20:00
42
Kontrollpanel
Display
20
Påfyllning:
- Skall ske mycket långsamt för att undvika luftfickor i handdukselementet.
- Rekommendation: Använd rent vatten i handdukselementet, eller 90% vatten och
10% kylarvätska vid frostrisk.
- Aktivera elpatronen på maxnivå och efter ca 1 timmas användning skall vätskenivån i
handdukselementet kontrolleras.
- Vätskenivån skall vara 2 cm från toppen av handdukselementet vid max temperatur
av elpatronen.
- Därefter monteras den översta proppen och utluftningsventilen.
H2O
7

(5)
02:26
2H
AF
ON / OFF:
1. Starta respektive stäng av elpatronen genom att trycka på On / Off knappen .
Om elpatronen är i Off-läge är det bara några funktioner som är avstängda, strömmen bryts inte förrän man drar ur elkontakten.
Klockan visas till exempel hela tiden.
Inställning av klockan:
1. Om elpatronen är avstängd, starta genom att trycka på On / Off knappen .
2. Tryck på båda inställningsknapparna samtidigt tills timsiffrorna börjar blinka. Ställ in korrekt
timme med hjälp av pilknapparna ( och ). Bekräfta gjorda inställningar med .
3. Ställ in korrekt minut med pilknapparna ( och ) och bekräfta gjorda inställningar med .
4. Klockan är nu aktiverad.
Manuell inställning:
Använd pilknapparna ( och ) för att ställa in önskad temperatur, temperaturen blinkar under inställningen. Om den nyss
framtryckta temperaturen är högre än den aktuella temperaturen tänds värmeindikatorn .
Ex: Om temperaturen står på 35°C och man ökar temperaturen (med hjälp av pilknapparna) till 40°C, blinkar den nya
inställningen (40°C) i några sekunder innan den senare går tillbaka till 35°C. Värmeindikatorn börjar nu lysa i nedre högra hörnet
för att slockna när temperaturen har nått 40°C.
OBS: Beroende på vad man har för handdukstork och dess utformning kan temperaturen vara lägre i de nedre delarna
än vad det är i resterande delar av handdukstorken. Detta är ett fullt normalt fenomen!
OBS: Ej att förväxlas där det bildats luftfickor vid påfyllning av handdukstorken.
Antifrysfunktion:
Elpatronen är utrustad med en så kallad "Antifrysfunktion". Det vill säga är elpatronen avstängd och temperaturen
sjunker till 6°C startar elpatronen automatiskt, för att förhindra frysningsrisk.
I ett sådant fall kommer det att stå AF (Anti-Freeze) på displayen.
OBS: Antifrysfunktionen fungerar bara om elpatronen får ström. Det förutsätter att inte elkontakten är urdragen eller strömmen
frånslagen. Däremot kan elpatronen vara i Off-läge.
Manuell snabbtorkningsfunktion:
Torkningsfunktionen är ett snabbval för att torka handdukarna under en begränsad tid med en förutbestämd temperatur (50°C).
Den förutbestämda temperaturen kan ändras med hjälp av pilknapparna om så önskas.
För att aktivera snabbtorkningsfunktionen tryck en gång och 2H visas i displayen. Elpatronen kommer
nu att värma till 50°C under 2 timmar för att sedan återgå till de ursprungliga inställningarna. Det går att
förlänga torkningstiden med 30 minuter per knapptryckning upp till 4 timmar. När torkningsfunktionen är aktiverad syns
återstående tid i vänstra nedre hörn. Man kan när som helst avbryta funktionen genom att trycka en gång.
Då stängs elpatronen av helt. För att återgå till de ursprungliga inställningarna tryck ytterligare en gång.
Funktionen är överordnad alla tidigare gjorda inställningar.
Timerfunktion:
Läs igenom timerfuktionen innan programmering påbörjas.
Timern har 4 olika tidsintervaller som kallas T1, T2, T3 och T4. Dessa intervaller är individuella och kan ställas in
efter eget önskemål. Vid programmering av timerfunktionen hoppar den automatiskt tillbaka till den manuella inställningen
efter 10 sekunder om man inte trycker på någon knapp. Om detta inträffar ligger dina gjorda inställningar kvar i elpatronens
minne. Börja då om från början och bekräfta tidigare gjorda inställningar tills du kommer till det läge du tidigare blev avbruten.
När timerfunktionen ställs i "On" läge är det den som styr elpatronen hela dygnet. För att avaktivera timerfunktionen och aktivera
elpatronens manuella inställningar måste timern ställas i "Off" läge.
Vi valt att ge exempel på dom 3 vanligaste inställningarna.
42°C
20:30
2)
3)
4)
20:30
42 °C
°C
42
20:30

(6)
Ex 1: Man vill aktivera timern så att elpatronen värmer på 50°C mellan 06:00 och 08:00 bara för att exempelvis torka sin handduk.
Mellan 08:00 och 20:00 vill man ha elpatronen på 30°C. Klockan 20:00 till 22:00 vill man återigen ha 50°C och mellan
22:00 till 06:00 på 30°C.
Tidsaxel ex 1:
06:00 06:00
08:00 18:00 20:00 22:00
12:00 24:00
T1: 50°C T4: 30°C
T3: 50°C
T2: 30°C
Ex 2: Man vill aktivera timern så att elpatronen värmer på 50°C mellan 06:00 och 08:00 bara för att exempelvis torka sin handduk.
Mellan 08:00 och 20:00 vill man att elpatronen inte ska värma. Man ställer således temperaturen i OFF.
Klockan 20:00 till 22:00 vill man återigen ha 50°C och mellan 22:00 till 06:00 på OFF.
Tidsaxel ex 2:
06:00 08:00 12:00 18:00 20:00 22:00 24:00 06:00
T1: 50°C T3: 50°C
T2: OFF T4: OFF
Ex 3: Man vill aktivera timern så att elpatronen värmer på 50°C mellan 20:00 och 22:00 bara för att exempelvis torka sin handduk.
Resten av dygnet vill man ha timern på 30°C.
Tidsaxel ex 3:
T1: 30°C T2: 30°C T3: 50°C T4: 30°C
Inställning av timerfunktion:
1. Tryck och håll kvar tills on/off börjar blinka. Aktivera (on) eller deaktivera (off) med hjälp av pilknapparna.
Bekräfta med .
2. Klockan blinkar nu i displayen och T1 visas. Med hjälp av pilknapparna ställer du in önskad starttid för tidsintervall 1.
Bekräfta med .
3. Klockan blinkar nu i displayen och T2 visas. Med hjälp av pilknapparna ställer du in önskad starttid för tidsintervall 2.
Bekräfta med .
4. Klockan blinkar nu i displayen och T3 visas. Med hjälp av pilknapparna ställer du in önskad starttid för tidsintervall 3.
Bekräfta med .
5. Klockan blinkar nu i displayen och T4 visas. Med hjälp av pilknapparna ställer du in önskad starttid för tidsintervall 4.
Bekräfta med .
6. Temperaturen blinkar nu i displayen och T1 visas. Med hjälp av pilknapparna ställer du in önskad temperatur för tidsintervall 1.
Bekräfta med .
06:00
24:00
22:00
20:00
18:00
12:00
08:00
06:00
0N
06:00
T1
20:00
T3
08:00
T2
22:00
T4
50°C
T1
06:00

(7)
Felsökning
Symtom Orsak Åtgärd
- Elpatronen är ansluten men
ingenting visas i displayen
- Elpatronen får ingen ström - Kontrollera elanslutningarna och att kontrollpanelen
är korrekt monterad på elementet. Se sid 3.
- Handdukstorken blir inte varm
samt E7 / E9 blinkar i displayen - Temperatursensorn har blivit skadad
- Kontrollpanelen är inte korrekt monterad
på elementet
- Bryt strömmen och vänta tills handdukstorken
svalnat helt, därefter sätt på strömmen igen
- Kontrollera att kontrollpanelen är korrekt
monterad på elementet. Se sid 3.
- E6 blinkar i displayen - Förmodad överhettning - Kontrollera att handdukstorken är fylld med vatten
- Handdukstorken är varm trots
att man stängt av elpatronen
med On/Off knappen
- Förmodat elektronikfel - Bryt strömmen och vänta tills handdukstorken
svalnat helt, därefter sätt på strömmen igen
- Klockan blinkar (h och m) - Strömavbrott - Ställ in tiden på nytt
Om problemen kvarstår, kontakta din återförsäljare.
7. Temperaturen blinkar nu i displayen och T2 visas. Med hjälp av pilknapparna ställer du in önskad temperatur för tidsintervall 2.
Bekräfta med .
8. Temperaturen blinkar nu i displayen och T3 visas. Med hjälp av pilknapparna ställer du in önskad temperatur för tidsintervall 3.
Bekräfta med .
9. Temperaturen blinkar nu i displayen och T4 visas. Med hjälp av pilknapparna ställer du in önskad temperatur för tidsintervall 4.
Bekräfta med .
10. Timersymbolen visas nu i displayen tillsammans med T1-T4 beroende på vilka tider du har ställt in och
på vad klockan är.
50
OF
T2
T1
20:00
°C
Vid nyinstallation:
- Handdukstorken blir inte varm
trots att displayen uppfattas
som normal
- Man har spänningsatt elpatronen utan
vatten och värmarens säkerhetsbrytare
har aktiverats. Värmaren blir därmed
obrukbar. Se sid 2, bild 3.
- Reklamationsrätten gäller inte i dessa fall.
T3 50°C
OF
T4
20:00
22:00
08:00

(8)
24 mm
- Varmeelementet monteres i bunnen av håndkletørkeren, på høyre eller venstre side.
- For å minske lekkasjerisikoen anbefaler Svedbergs å bruke tetningstape/lin eller
lignende produkter.
OBS! Elpatronen er kun beregnet på montering på de nedre tilkoblingspunktene!
1
2
3
Viktig informasjon
N
- Bruk kun en 24 mm fastnøkkel ved tiltrekking.
OBS! Elpatronen må ikke installeres hvis kontrollpanelet
og varmeelementet er montert sammen.
- Håndkletørkeren må ikke tilkobles strøm før den er ferdig montert og vann er påfylt.
- Den elektriske patronen tar skade umiddelbart om man setter på strømmen uten å
ha fylt håndkletørken med vann eller om væskenivået er for lav.
- Om varmekoblen tilkobles uten vann kommer den termiske sikringen og skades.
Reklamsjonsretten gjelder ikke i disse fall. Se bilde 3.
- Ved fast installasjon ta kontakt med elektriker.

(9)
340°
A
B
4
5
6
- Ved montering av kontrollpanelet må panelets kil (A) passes imot elementets spår (B).
Monter elementet og panelet sammen med et fast trykk og kontroller etterpå at de
sitter sammen.
Viktig: Dra til inseksskruen med passende inseksnøkkel for å sikre
monteringen og de elektroniske tilkoblingene.
- Hvis det skulle vise seg at kontrollpanelet kommer inn mot veggen, kan det vris i riktig posisjon.
Hvis du merker motstand når du vrir, er dette et tegn på at du har nådd maksimal posisjon
innenfor dreieområdet som er 340º.
OBS! Ikke vri lenger! Kontrollpanelet kan ødelegges! Skift retning og vri deretter til
kontrollpanelet er rettvendt.

(10)
54070, 54071, 54075
°C
T1 T2 T3 T4
On / Off knapp
Timersymbol
Tidsintervaller
Temperatur
Varme indikator
20:00
42
Kontrollpanel
Display
20
H2O
7
Påfylling:
- For å unngå et det kommer luft i håndlkletørkeren, skal påfylling av vann gjøres meget langsomt.
- Anbefaling: Bruk bare rent vann, eller 90 % vann og 10 % kjølevæske, i håndkletørkeren.
- Aktiver elpatronen på maks nivå og etter ca 1 times bruk skal væskenivået i håndkleelementet
kontrolleres.
- Ved maksimal temperatur skal væskenivået være 2 cm fra toppen av håndkletørkeren.
- Deretter monteres den øverste proppen og utluftningsventilen.
Trykknapp för: - Timer
- Klokke
- "Hurtigtørk"
Innstilingknapper (pilknapper)
Klokke

(11)
02:26
2H
AF
ON / OFF:
1. Start eller steng av varmekolbe ved å trykke på On/Off knappen .
Om varmekolben er Off er det bare noen funksjoner som er avstengt, strømmen brytes ikke før man drar ut kontakten.
For eksempel vises klokken hele tiden.
Innstilling av klokken:
1. Om varmekolben er stengt, trykk på On/Off knappen for å starte .
2. Trykk på begge innstillingsknappene samtidig til timesifrene begynner å blinke. Still inn riktig time
ved hjelp av pilknappene ( og ). Bekreft innstillingene med .
3. Still inn rett minutt med pilknappene ( og ). Bekreft innstillingene med .
4. Klokken er nå aktivisert.
Manuell innstilling:
Bruk pilene ( og ) for å stille inn ønsket temperatur, temperaturen blinker under innstillingen. Om den nye innstilte
tempeturen er høyere enn den tidligere tennes varmeindikatoren .
F.eks. om temperaturen står på 35gr.C og man øker temperaturen (ved hjelp av pilknappene) til 40gr.C, blinker den nye
innstillingen (40gr.C) i noen sekunder før den går tilbake til 35gr.C. Nå begynner varmeindikatoren å lyse i nede i høyre
hjørne og slokkes når temperaturen er 40gr.C.
OBS: Avhengig av hva man har for håndkletørker og dennes utforming kan temperaturen være lavere i den nederste
delene enn hva det er i resten av håndkletørkeren. Dette er helt normalt.
OBS: Skal ikke forveksles med når er dannet luftlommer ved påfylling av håndkletørkeren.
Antifrysfunksjon:
Varmekolben er utrustet med en såkalt «Antifrysfunksjon». Det vil si at varmekolben er stengt og temperaturen
synker til 6gr.C starter varmekolben automatisk for å forhindre frysning.
Om dette hender kommer det å stå AF (Anti-Freezer) på displayet.
OBS: Antifrysfunksjonen fungerer bare om varmekolben får strøm. Det forutsetter at støpselet ikke er dratt ut
eller strømmen er slått av, men varmekolben kan stå på Off.
Manuell hurtigtørkfunksjon:
Tørkefunksjonen er et hurtigvalg for å tørke håndkledene under en begrenset tid ved en bestemt temperatur (50gr.C).
Den forutbestemte temperaturen kan forandres, om det ønskes, med hjelp av pilknappene.
For å aktivere hurtigtørkfunksjonen trykk en gang og 2H vises på displayet. Varmekolben kommer nå og
varmes til 50grC i 2 timer for senere gå over til de vanlige innstillingene. Det går å forlenge tørketiden med
30 minutter per knappetrykning opp til 4 timer. Når tørkefunksjonen er aktivisert syns resterende tid i nederste venstre hjørne.
Man kan når som helst avbryte funksjonen ved å trykke en gang.
Da stenges varmekolben helt av. For å gå tilbake til de vanlige innstillingene trykk enda en gang.
Funksjonen er overordnet alle tidligere innstillinger som er gjort.
Timerfunksjon:
Les gjennom timerfunksjonen før programmeringen begynner.
Timeren har 4 forskjellige tidsintervaller som kalles T1, T2, T3 og T4. Disse intervaller er individuelle og kan stilles inn
etter eget ønske. Ved programmering av timerfunksjonen hopper den automatisk tilbake til den manuelle innstillingen
etter 10 sekunder om man ikke trykker på noen knapper. Dine egne innstillingen ligger fortsatt igjen i varmekoblens minne.
Start da om igjen fra begynnelsen og bekreft dine innstillinger til du kommer til det stedet der du ble avbrutt.
Når timerfunksjonen stilles inn på “On” er det den som styrer varmekoblen hele døgnet. For å avaktivere timerfunksjonen
og aktivere varmepatronens manuelle innstillinger må timeren stilles på “Off”.
Vi gir eksempel på de 3 vanligeste innstillingene.
42°C
20:30
2)
3)
4)
20:30
42 °C
°C
42
20:30

(12)
Eks.1 Man vil aktivere timeren så at varmebolben varmer på 50 oC mellom 06:00 og 08:00 bare for å tørke sitt håndkle.
Mellom 08:00 og 20:00 vil man ha varmekolben på 30 oC. Klokken 20:00 til 22:00 vil man igjen ha 50 oC og mellom
22:00 og 06:00 på “Off”.
Tidsaksel eks.1:
06:00 06:00
08:00 18:00 20:00 22:00
12:00 24:00
T1: 50°C T4: 30°C
T3: 50°C
T2: 30°C
Eks,2: Man vil aktivere timeren slik at varmekolben varmer på 50 oC mellom 06:00 og 08:00 bare for å tørke sin håndkle.
Mellom 08:00 og 20:00 vil man ikke at varmekolben skal varme. Man stiller så temperaturen i “Off”.
Klokken 20:00 til 22:00 vil man igjen ha 50 oC mellom 22:00 og 06:00 på “Off”.
Tidsaksel eks.2:
06:00 08:00 12:00 18:00 20:00 22:00 24:00 06:00
T1: 50°C T3: 50°C
T2: OFF T4: OFF
Eks.3: Man vil aktivere timeren så at varmepatronen varmer på 50 oC mellom 20:00 og 22:00 bare for å tørke sin håndkle.
resten av døgnet vil man ha timeren på 30 oC.
Tidsaksel eks.3:
T1: 30°C T2: 30°C T3: 50°C T4: 30°C
Innstilling av timerfunksjoen:
1. Trykk og hold ned til On/Off begynner å blinke. Aktiver (On) eller avaktiviser (Off) ved hjelp av pilknappene.
Bekreft med .
2. Klokken blinker nå i displayet og T1 vises. Ved hjelp av pilknappene stiller du inn ønsket starttid for tidsintervall 1.
Bekreft med .
3. Klokken blinker nå i displayet og T2 vises. Ved hjelp av pilknappene stiller du inn ønsket starttid for tidsintervall 2.
Bekreft med .
4. Klokken blinker nå i displayet og T3 vises. Ved hjelp av pilknappene stiller du inn ønsket starttid for tidsintervall 3.
Bekreft med .
5. Klokken blinker nå i displayet og T4 vises. Ved hjelp av pilknappene stiller du inn ønsket starttid for tidsintervall 4.
Bekreft med .
6. Temperaturen blinker nå i displayet og T1 vises. Ved hjelp av pilknappene stiller du inn ønsket temperatur for tidsintervall 1.
Bekreft med .
06:00
24:00
22:00
20:00
18:00
12:00
08:00
06:00
0N
06:00
T1
20:00
T3
08:00
T2
22:00
T4
50°C
T1
06:00

(13)
Symtom Årsak Tiltak
7. Temperaturen blinker nå i displayet og T2 vises. Ved hjelp av pilknappene stiller du inn ønsket temperatur for tidsintervall 2.
Bekreft med .
8. Temperaturen blinker nå i displayet og T3 vises. Ved hjelp av pilknappene stiller du inn ønsket temperatur for tidsintervall 3.
Bekreft med .
9. Temperaturen blinker nå i displayet og T4 vises. Ved hjelp av pilknappene stiller du inn ønsket temperatur for tidsintervall 4.
Bekreft med .
10. Timersymbolet vises nå i displayet sammen med T1-T4 avhengig av hva du har stilt inn og hva klokken er.
50
OF
T2
T1
20:00
°C
Ved nyinnstallasjon:
- Håndkletørkeren blir ikke varm,
selv om displayen virker
normal
- Man har spenningsatt varmekolben uten
vann og varmerens sikkerhetsbryter har
blitt aktivert. Varmeren blir derfor
ubrukbar. se side 8 og bilde 3.
- Raklamsjonsretten gjeller ikke i disse fall.
T3 50°C
OF
T4
Feilsøking
- Varmekolben er tilsluttet men
ingenting vises i displayet - Varmekolben får ikke strøm - Kontroller den elektriske tilkoblingen og at kontroll-
panelet er riktig montert på elementet. Se side 9.
- Håndkletørken blir ikke varm
og E7 / E9 blinker i displayet
- Temperatursensoren har blitt skadet
- Kontrollpanelet er ikke riktig montert
på elementet
- Bryt strømmen og vent til håndkletørken har
blitt helt kald, sett så på strømmen igjen.
- Kontroller at kontrollpanelet er riktig montert
på elementet. Se side 9.
- E6 blinker i displayet - Antagelig overhetning - Kontroller at håndkletørken er fylt med vann.
- Håndkletørken er varm selv om
man har stengt av varmekolben
med On/Off knappen
- Antagelig elektrisk feil - Bryt strømmen og vent til håndkletørken
har blitt helt kald, sett så på strømmen igjen.
- Klokken blinker (h og m) - Strømavbrudd - Still inn klokken på nytt.
Om det er fortsatt problemer, ta kontakt med din forhandler
20:00
08:00
22:00

(14)
24 mm
- Varmelegemet monteres i bunden af håndklædetørreren på højre eller venstre side.
- For at minimere risikoen for lækage anbefaler Svedbergs, at man bruger tætningstape
eller modsvarende produkter for at forhindre lækage.
OBS! Elpatronen er kun beregnet til montering i de nederste tilslutninger.
1
2
3
DK
Vigtig information!
- Anvend kun den omtalte 24-nøgle ved stramning.
OBS! Installere IKKE elpatronen når kontrolpanelet
og varmeelementet sidder sammen.
- Først efter montering og påfyldning af håndklædetørreelementet tilsluttes strømmen.
- Elpatronen tager umiddelbar skade, hvis man tilslutter strøm uden at have fyldt
håndklædetørreren med vand eller hvis vædskeniveauet er for lav.
- Tilslutter man elpatronen uden vand skades den termiske sikring.
Reklamationsretten gælder ikke i de tilfælde. Se billed 3.
- Ved fast installation, kontakt elektriker.

(15)
340°
A
B
4
5
6
- Ved montering af kontrolpanelet skal panelets kile (A) passes sammen med
elementets spor (B). Sæt element og panel sammen med et bestemt tryk og tjek derefter,
at de virkelig sidder sammen.
Vigtigt: For at være sikker på at montage og elektroniske tilslutninger er i orden,
skal skruen strammes med specialnøglen.
Hvis kontrolpanelet ikke vender udaf, kan du vride det 340°. Hvis du støder på modstand
når du vrider, betyder det at panelet har nået sin max position på 340°.
OBS! Vrid ikke mere, da kontrolpanelet kan gå i stykker. Vrid den anden vej indtil panelet står
korrekt.

(16)
54070, 54071, 54075
°C
T1 T2 T3 T4
On / Off knap
Timersymbol
Tidsintervaller
Klokke
Temperatur
Varme indikator
20:00
42
Kontrolpanel
Display
20
H2O
7
Påfyldning:
- Skal ske meget langsomt for at undgå luft i håndklædetørreelementet.
- Anbefaling: Anvend rent vand i håndklædetørreelementet, eller 90% vandog 10% kølevædske.
- Aktiver elpatronen på maksimum niveau og efter ca 1 times brug skal væskeniveauet i
håndklædeelementet kontrolleres.
- Vædskeniveauet skal være 2 cm fra toppen af håndklædetørreelementet ved max temperatur
af elpatronen.
- Derefter monteres den øverste prop og udluftningsventilen.
Trykknap til: - Timer,
- Klokke
- "Hurtigtørring"
Indstilningsknapper (Pileknapper)

(17)
02:26
2H
AF
ON / OFF:
1. Start/sluk elpatronen ved at trykke på On/off knappen .
Hvis elpatronen er i Off-position er det kun visse funktioner som ikke er i gang.
Strømmen brydes først, når man trækker stikkontakten ud. Klokken vises f.eks. hele tiden.
Indstilning af klokke:
1. Hvis elpatronen er slukket, start ved at trykke på On/Off knappen .
2. Tryk på begge indstilningsknapperne samtidigt til timecifferne begynder blinke. Indstil ønsket time
med pileknapperne og . Bekræfte indstillingerne med .
3. Indstil ønsket minut med pileknapperne og og bekræfte indstillingerne med .
4. Klokken er nu aktiveret.
Manuel indstilning:
Brug pileknapperne ( og ) for at indstille ønsket temperatur, temperaturen blinker under indstillingen. Hvis den
fremflyttede temperatur er højere end den tidligere temperatur tænder varmeindikatoren .
Ex: Hvis temperaturen står på 35°C og man øger temperaturen (med hjælp af pileknapperne) til 40°C, blinker den nye
indstilningen (40°C) i nogle sekunder inden den går tilbage til 35°C. Varmeindikatoren begynder nu lyse i nederste højre hjørne.
Den slukker når temperaturen når 40°C.
OBS: Afhængig af hvilken model af håndklædetørre man har, kan temperaturen være lavere i de nederste dele af
håndklædetørren. Det er et helt normalt fenomen.
OBS: Skal ikke forveksles med luftlommer, der dannes ved påfyldning af håndklædetørren.
Antifrysfunktion:
Elpatronen er udstyret med en "antifrysfunktion". Det vil sige, at hvis elpatronen er slukket og temperaturen falder til 6°C
starter elpatronen automatisk for at forhindre at det fryser til. Der står i så fald AF (Anit-Freeze) på displayet.
OBS: Antifrysfunktionen fungerer kun hvis elpatronen får strøm. Det forudsætter at stikkontakten ikke er trukket ud
eller strømmen fraslået. Elpatronen kan derimod godt være i Off-position.
Manuel "hurtigtørrefunktion":
Tørrefunktionen er et "quick-choose" for at tørre håndklæderne under en begrænset tid med en forudbestemt temperatur (50°C).
Hvis man ønsker at ændre den forudbestemte temperatur, sker dette med hjælp af pileknapperne.
For at aktivere funktionen tryk en gang og 2H vises i displayet. Elpatronen varmer nu op til 50°C under 2 timer for derefter
gå tilbage til de oprindelige indstilninger. Det går at forlænge tørretiden med 30 minutter pr. knaptrykning op
til 4 timer. Når funktionen er aktiveret ser man tilbageværende tid i det nederste venstre hjørne. Man kan altid
afbryde funktionen ved at trykke en gang. Så slukker elpatronen helt. For at gå tilbage til de oprindelige
indstilninger tryk yderlig en gang. Funktionen er overordnet alle tidligere indstilninger.
Timerfunktion:
Læs timerfunktionen igennem inden programmeringen begynder.
Timeren har 4 forskellige tidsintervaller, som kaldes T1, T2, T3 og T4. Intervallerne er individuelle og kan indstilles
efter ønskemål. Ved programmering af timerfunktionen går den automatisk tilbage til den manuelle indstilling
efter 10 sekunder, hvis man ikke trykker på nogen knap. Hvis det sker ligger dine indstillinger stadig i elpatronens hukommelse.
Begynd da forfra og bekræft tidligere gjorde indstillinger indtil du kommer til den position, hvor du blev afbrudt.
Når timerfunktionen stilles i "On" position er det den, som styrer elpatronen hele døgnet. For at afavktivere timerfunktionen
og aktivere elpatronens manuelle indstillinger skal timeren stilles i "Off" position.
Vi har valgt at give eksempler på de 3 mest almindelige indstillinger.
42°C
20:30
2)
3)
4)
20:30
42 °C
°C
42
20:30

(18)
Eks. 1: Man vil aktivere timeren, så elpatronen varmer på 50°C mellem 6.00 og 8.00 for at tørre sit håndklæde.
Mellem 8.00 og 20.00 vil man have elpatronen på 30°C. Mellem 20.00 og 22.00 vil man igen have 50°C og mellem
22.00 og 6.00 på 30°C.
Tidsaksel eks 1:
06:00 06:00
08:00 18:00 20:00 22:00
12:00 24:00
T1: 50°C T4: 30°C
T3: 50°C
T2: 30°C
Eks. 2: Man vil aktivere timeren så elpatronen varmer på 50°C mellem 6.00 og 8.00 for at tørre sit håndklæde.
Mellem 8.00 og 20.00 vil man ikke have varme på elpatronen. Man sætter derfor temperaturen på OFF.
Mellem 20.00 og 22.00 vil man så have 50°C og mellem 22.00 og 6.00 på OFF.
Tidsaksel eks 2:
06:00 08:00 12:00 18:00 20:00 22:00 24:00 06:00
T1: 50°C T3: 50°C
T2: OFF T4: OFF
Eks 3: Man vil aktivere timeren så elpatronen varmer på 50°C mellem 20.00 og 22.00 for at tørre sit håndklæde.
Resten af døgnet vil man have timeren på 30°C.
Tidsaksel eks 3:
T1: 30°C T2: 30°C T3: 50°C T4: 30°C
Indstilling af timerfunktion:
1. Tryk og hold knappen nede indtil On/Off begynder blinke. Aktivere (On) eller deaktivere (Off) ved hjælp af pileknapperne.
Bekræfte med .
2. Klokken blinker nu i displayet og T1 vises. Ved hjælp af pileknapperne indstiller du ønsket starttid for tidsintervall 1.
Bekræfte med .
3. Klokken blinker nu i displayet og T2 vises. Ved hjælp af pileknapperne indstiller du ønsket starttid for tidsintervall 2.
Bekræfte med .
4. Klokken blinker nu i displayet og T3 vises. Ved hjælp af pileknapperne indstiller du ønsket starttid for tidsintervall 3.
Bekræfte med .
5. Klokken blinker nu i displayet og T4 vises. Ved hjælp af pileknapperne indstiller du ønsket starttid for tidsintervall 4.
Bekræfte med .
6. Temperaturen blinker nu i displayet og T1 vises. Ved hjælp af pileknapperne indstiller du ønsket temperatur for tidsintervall 1.
Bekræfte med .
06:00
24:00
22:00
20:00
18:00
12:00
08:00
06:00
0N
06:00
T1
20:00
T3
08:00
T2
22:00
T4
50°C
T1
06:00

(19)
Symtom
7. Temperaturen blinker nu i displayet og T2 vises. Ved hjælp af pileknapperne indstiller du ønsket temperatur for tidsintervall 2.
Bekræfte med .
8. Temperaturen blinker nu i displayet og T3 vises. Ved hjælp af pileknapperne indstiller du ønsket temperatur for tidsintervall 3.
Bekræfte med .
9. Temperaturen blinker nu i displayet og T4 vises. Ved hjælp af pileknapperne indstiller du ønsket temperatur for tidsintervall 4.
Bekræfte med .
10. Timersymbolen vises nu i displayet sammen med T1-T4 afhængig af hvilke tider du har indstillet og hvad klokken er.
50
OF
T2
T1
20:00
°C
Ved nyinstallation:
- Håndklædetørren bliver ikke
varm selv om displayet opfattes
som normalt
- Man har tilsluttet elpatronen uden vand
og varmerens sikkerhedsafbryder har
aktiveres. Varmeren bliver dermed
ubrugelig. Se side 14, billed 3.
- Reklamationsretten gælder ikke i disse tilfælde.
T3 50°C
OF
T4
Fejlsøgning
Årsag Forholtsregel
- Elpatronen er tilsluttet men
ingenting vises i displayet
- Håndklædetørren bliver ikke
varm samt E7 / E9 blinker i
displayet
- E6 blinker i displayet
- Håndklædetørren er varm selv
om man har slukket elpatronen
med On/Off knappen
- Klokken blinker (h og m) - Strømafbrud
Hvis problemet består, tag kontakt med din forhandler
- Formentlig elektronikfejl
- Formentlig overophedning
- Temperaturcensor er skadet
- Kontrolpanel er ikke korrekt monteret
på elementet
- Elpatronen får ingen strøm - Kontroller eltilslutningerne og at kontrolpanelet er
korrekt monteret på elementet. Se side 15.
- Afbryd strømmen og vent til håndklædetørren
er helt afkølet, sæt derefter strømmen på igen.
- Kontroller at kontrolpanelet er korrekt monteret på
elementet. Se side 15.
- Kontroller at håndklædetørren er fyldt med vand.
- Afbryd strømmen og vent til håndklædetørren er
helt afkølet, sæt derefter strømmen på igen.
- Indstil tiden igen.
08:00
20:00
22:00

(20)
24 mm
- Sähkövastus asennetaan kuivauspatterin alaosaan, vasemmalle tai oikealle puolelle.
- Minimoidaksesi vuodon mahdollisuuden, Svedbergs suosittelee käytettäväksi kierreteippiä
tai vastaavaa tuotetta.
HUOM! Sähkövastuksen saa liittää vain kuivauspatterin alareunaan.
- Kun olet asentanut ja täyttänyt patterin voit kytkeä virran.
- Sähkövastus vaurioituu heti, jos sähkö kytketään ennen kuin pyyhekuivain on täytetty
vedellä tai jos vedenpinta on liian matala.
- Jos sähkövastus kytketään tyhjänä, sulake vaurioituu. Takuu ei ole voimassa näissä
tapauksissa. Katso kuva 3.
- Jos kyseessä on kiinteä asennus, ota yhteys sähkömieheen.
1
2
3
Tärkeä tieto!
FI
- Käytä kiristyksessä vain siihen tarkoitettua avainta 24.
HUOM! Asenna ensin lämpövastus ja vasta sen jälkeen
säädinpaneeli (kts. kuvat).
