Sven MS-309 User manual

www.sven.fi
ms-309
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная
акустическая система 2.1

1
2
2
2
3
3
3
4
5
6
7
12
СОДЕРЖАНИЕ
RUS ........................................................................................................
1. ОПИСАНИЕ ..........................................................................................
2. МЕРЫ БЕЗОПАСНОСТИ .....................................................................
3. КОМПЛЕКТАЦИЯ ..................................................................................
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ ................................................
5. РАСПОЛОЖЕНИЕ АС ...............................................................................
6. ПЕРЕДНЯЯ ИЗАДНЯЯ ПАНЕЛИ САБВУФЕРА ...........................................
7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ ..........................................................
8. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ............................................................
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................. . . . .. . . . . . .
UKR .......................................................................................................
ENG .................................................................................................
RUS
1
Руководство
по эксплуатации MS-309
Техническая поддержка размещена на сайте www.sven.fi
Здесь же Вы сможете найти обновленную версию данного руководства.
Благодарим Вас за покупку акустической системы ТМ SVEN!
Перед эксплуатацией устройства внимательно ознакомьтесь снастоящим руководством и
сохраните его на весь период использования.
АВТОРСКОЕ ПРАВО
© 2011. SVEN Company Ltd. Версия 1.0 (V 1.0).
Данное руководство исодержащаяся внем информация защищены авторским правом. Все
права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать руководство более точным, возможны некоторые
несоответствия. Информация данного руководства предоставлена на условиях «как есть».
Автор ииздатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся вданном руководстве.
РАСПАКОВКА
Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-
либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие по-
вреждено при транспортировке, обратитесь вфирму, осуществляющую доставку; если изде-
лие не функционирует, сразу же обратитесь кпродавцу.
ВНИМАНИЕ!
Не включайте изделие сразу же после внесения его впомещение из окружающей среды с
минусовыми температурами! Распакованное изделие необходимо выдержать вусловиях
температуры помещения не менее 4-хчасов.

RUS
2
Мультимедийная
акустическая система 2.1
1. ОПИСАНИЕ
Акустическая система 2.1 (АС) MS-309 предназначена для воспроизведения музыки иозву-
чивания игр, фильмов ипроч. АС оснащена встроенным усилителем мощности, встроенны-
ми вколонки акустическими кабелями исигнальным кабелем, благодаря чему она может
быть подключена практически клюбым источникам аудиосигнала (CD/DVD–проигрывателям,
телевизору, ПК ит. п.) без использования дополнительного усилителя мощности.
2. МЕРЫ БЕЗОПАСНОСТИ
•Во избежание поражения электрическим током, не вскрывайте АС ине производите
ремонт самостоятельно.
•Не допускайте замыканий проводов (втом числе и«заземленных») колонок АС между со-
бой, на корпус усилителя ина землю, т. к. это выводит из строя выходные каскады усилителя.
•Оберегайте АС от попадания вотверстия посторонних предметов. Следите, чтобы иголки,
шпильки, монеты, насекомые ипроч. не попали вовнутрь.
•Оберегайте АС от повышенной влажности, попадания воды ипыли. Не устанавливайте в
помещениях сповышенной влажностью изапыленностью. Не ставьте сосуды сцветами и
другие предметы.
•Оберегайте АС от нагрева: не устанавливайте ее рядом снагревательными приборами ине
подвергайте воздействию прямых солнечных лучей.
•Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут
повредить окрашенную поверхность АС. Для чистки АС используйте мягкую сухую ткань.
•Если АС не работает, сразу отключите кабель иобратитесь вмагазин, где Вы ее приобрели.
3. КОМПЛЕКТАЦИЯ
•Сабвуфер – 1 шт.
•Сателлиты – 2 шт.
•Сигнальный кабель mini-jack Ø 3,5 мм кmini-jack Ø 3,5 мм – 1 шт.
•Руководство по эксплуатации – 1 шт.
•Гарантийный талон – 1 шт.
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать
поражение электрическим током.

RUS
3
Руководство
по эксплуатации MS-309
k
j
i
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR
g
h

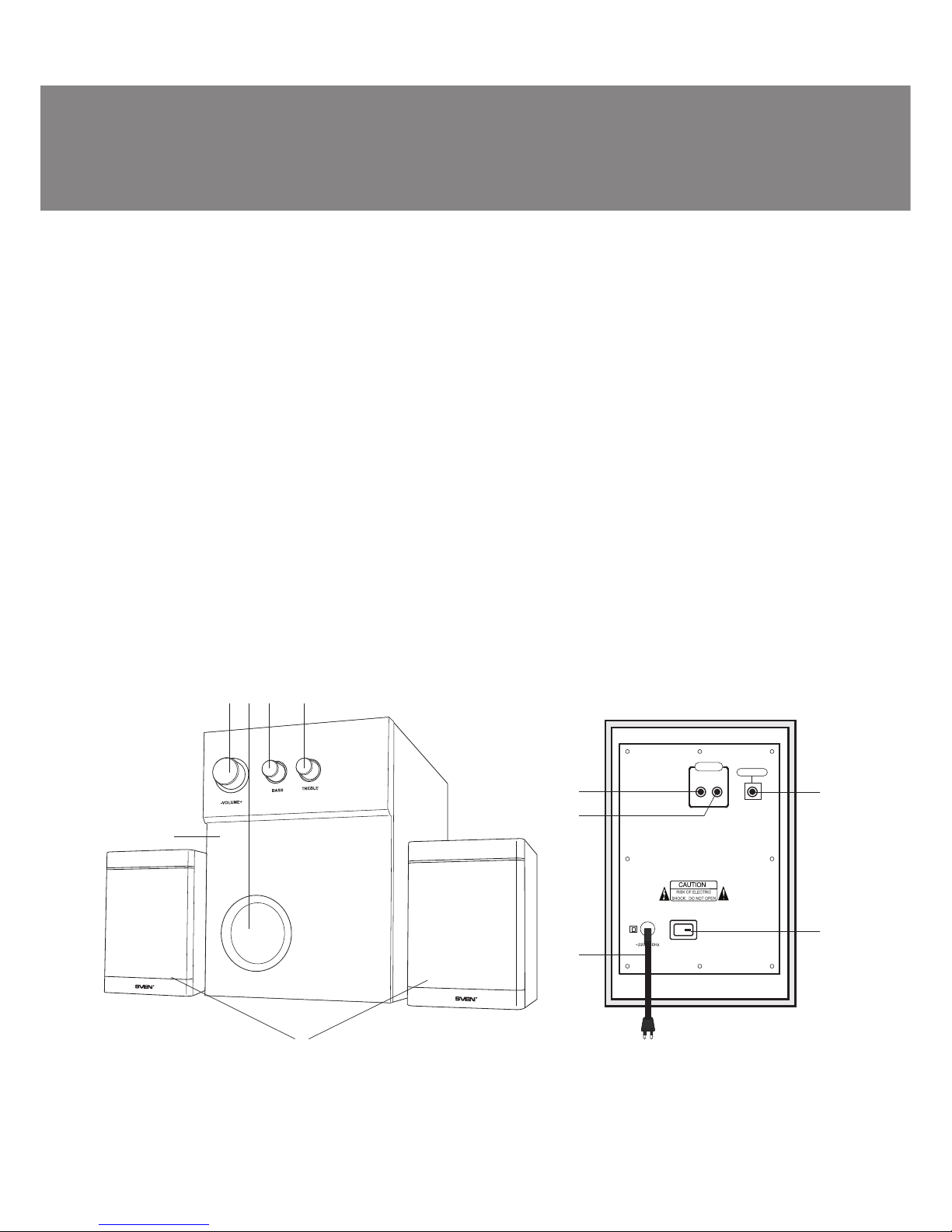

Рис. 1. Вид спереди Рис. 2. Задняя панель сабвуфера
gSPEAKER OUT L: Разъем для
подключения левой колонки
hSPEAKER OUT R: Разъем для подключения
правой колонки
iКабель питания
jLINE IN: Разъем для подключения источника
сигнала
kPOWER ON/OFF: Bыключатель питания
4. ОСОБЕННОСТИ АКУСТИЧЕСКОЙ СИСТЕМЫ
• Встроенный усилитель мощности
• Регулировка уровня общей громкости, уровня высоких инизких частот
• Возможность подключения кразличным источникам звука
• Магнитное экранирование
• Материал корпуса сабвуфера исателлитов – дерево (MDF)
5. РАСПОЛОЖЕНИЕ АС
• Располагайте колонки относительно слушателя симметрично на расстоянии не менее од-
ного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить влю-
бом месте комнаты, вкотором сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения усверхчувствительных мониторов ителеви-
зоров, устанавливайте АС подальше от телевизора.
6. ПЕРЕДНЯЯ ИЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
aСабвуфер
bVOLUME: Регулятор уровня общей
громкости
cФазоинвертор
dBASS: Регулятор уровня НЧ
eTREBLE: Pегулятор уровня ВЧ
fСателлиты
bcd e
f
a

RUS
4
Мультимедийная
акустическая система 2.1
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR

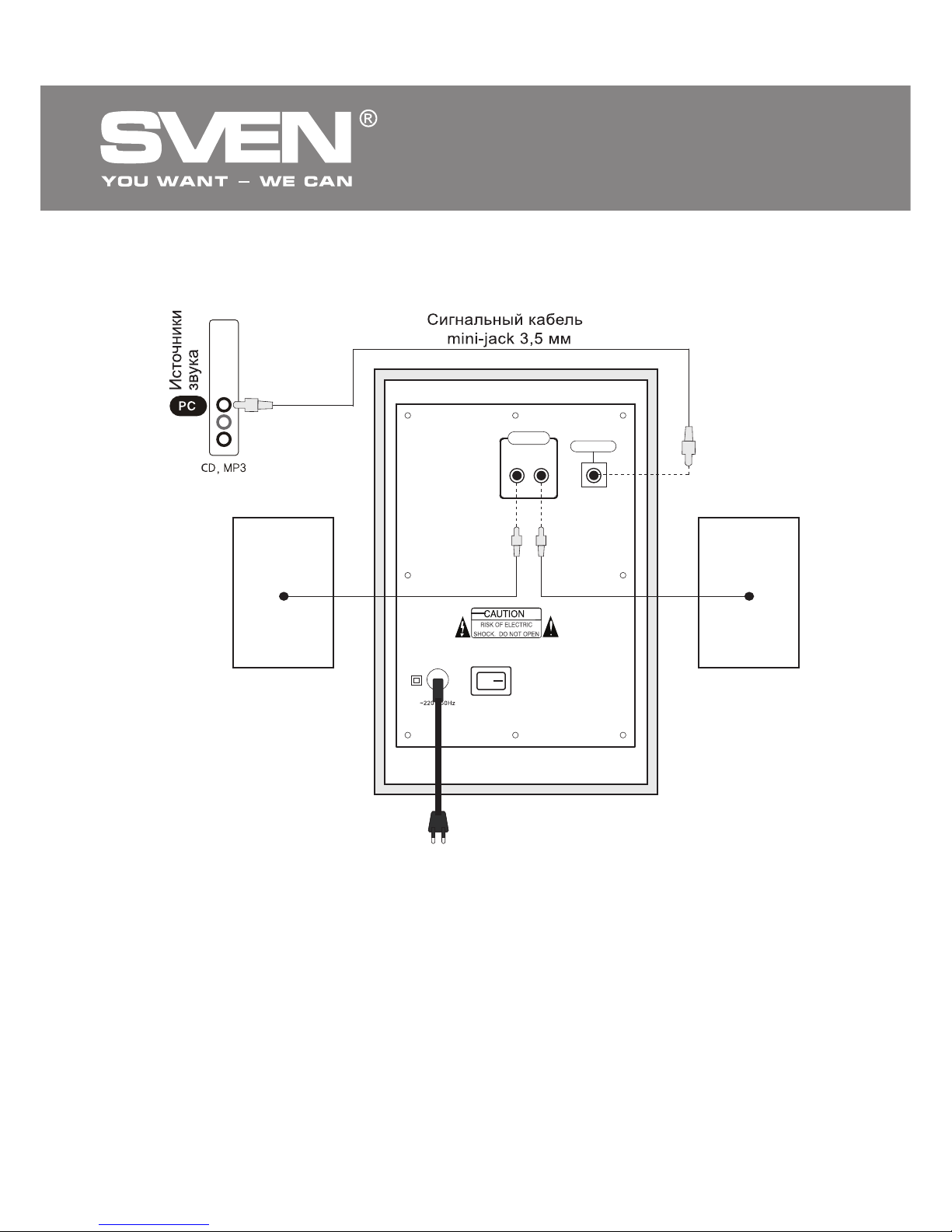

Рис. 3. Схема подключения
7. ПОДКЛЮЧЕНИЕ ИЭКСПЛУАТАЦИЯ
Акустическую систему MS-309 можно подключить практически клюбым источникам аудио-
сигнала: DVD/CD-плеерам, ПК, ноутбуку ит. п. (см. схему ниже).
• Перед подключением убедитесь, что АС отключена от сети. Затем подсоедините встроен-
ные вколонки акустические кабели кразъемам SPEAKERS OUT сабвуфера: левой колонки к
разъему L g, правой – кразъему R h.
• Вставьте mini-jack (Ø 3,5 мм) сигнального кабеля (из комплекта) вразъем LINE IN jсаб-
вуфера, апотом подсоедините его кпорту LINE OUT звуковой карты ПК или каудиовыходу
(OUTPUT) МР3/CD-плеера.
• Поставьте на минимум регулятор громкости VOLUME bна сабвуфере, после чего подклю-
чите сабвуфер ксети спомощью кабеля питания i.
• Включите питание сабвуфера выключателем POWER (k, положение ON). Затем включите
источник звука иотрегулируйте уровень громкости сабвуфера регулятором VOLUME b, а
уровни низких ивысоких частот – соответственно регуляторами BASS dиTREBLE e.
Правая
колонка
Левая
колонка
Акустический
кабель
Кабель
питания

RUS
5
Руководство
по эксплуатации MS-309
Неисправность
АС не включается.
Нет звука.
Вколонках АС
слишком тихий звук.
Искажение звука.
Причина
Не подключена ксети.
Не включен сетевой выключатель.
Регулятор громкости установлен в
положение наименьшей громкости.
Неправильно подключен источник
аудиосигнала.
Регулятор громкости установлен в
положение наименьшей громкости.
Большая амплитуда входного
сигнала.
Способ устранения
Проверьте правильность
подключения.
Включите выключатель.
Подстройте регулятор
громкости.
Подключите источники сигнала
правильно.
Подстройте регулятор
громкости.
Регуляторами громкости на ис-
точниках сигнала иАС уменьши-
те величину входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь за профессио-
нальной консультацией вближайший сервис-центр. Не ремонтируйте изделие самостоятельно.
8. УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
• По окончании использования АС не забудьте выключить устройство вык лючателем POWER
k(положение OFF), атакже вынуть кабель питания iиз розетки.

RUS
6
Мультимедийная
акустическая система 2.1
Значение
20 (10 + 2 × 5)
10
2 × 5
40 – 20 000
≥65
Ø 100
Ø 75
~220/50
165 × 230 × 237
90 × 130 × 98
4,0
Характеристики иединицы измерения
Выходная мощность (RMS), Вт
сабвуфера
сателлитов
Диапазон частот, Гц
Соотношение сигнал/шум, дБ
Размер динамиков, мм
сабвуфера
сателлитов
Напряжение питания, В/Гц
Размеры (Ш× В× Г), мм
сабвуфера
сателлитов
Масса, кг
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
•Технические характеристики, приведенные втаблице, справочные ине могут слу-
жить основанием для претензий.
•Продукция торговой марки SVEN постоянно совершенствуется. По этой причине тех-
нические характеристики могут быть изменены без предварительного уведомления.

www.sven.fi
КЕРІВНИЦТВО
ЗЕКСПЛУАТАЦІЇ
Мультимедійна
акустична система 2.1
ms-309

1
7
9
9
9
10
10
10
11
12
13
14
ЗМІСТ
RUS ..........................................................................................................
UKR ..........................................................................................................
1. ОПИС .................................................................................................
2. ЗАХОДИ БЕЗПЕКИ ...............................................................................
3. КОМПЛЕКТАЦІЯ ...................................................................................
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ ....................................................
5. РОЗТАШУВАННЯ АС .............................................................................
6. ПЕРЕДНЯ ІЗАДНЯ ПАНЕЛІ САБВУФЕРА ................................................
7. ПІДКЛЮЧЕНННЯ ТА ЕКСПЛУАТАЦІЯ .........................................................
8. УСУНЕННЯ НЕСПРАВНОСТЕЙ .................................................................
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..................................................................
ENG ................................................................................................
Технічна підтримка розміщена на сайтi www.sven.fi
Також тут Ви зможете знайти оновлену версію цього керівництва.
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
Перед експлуатацією пристрою уважно ознайомтеся зцим керівництвом ізбережіть його на
увесь період користування.
АВТОРСЬКЕ ПРАВО
© 2011. SVEN Company Ltd. Версiя1.0 (V 1.0).
Це керівництво та інформація, що міститься вньому, захищено авторським правом. Усі права
застережені.
ТОРГОВЕЛЬНІ МАРКИ
Усі торговельні марки євласністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити керівництво точнішим, можливі деякі невідповід-
ності. Інформація цього керівництва надана на умовах «як є». Автор івидавець не несуть жод-
ної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься уцьому керівництві.
РОЗПАКОВУВАННЯ
Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке-
небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено при
транспортуванні, зверніться уфірму, що здійснює доставку; якщо виріб не функціонує, відра-
зу жзверніться до продавця.
УВАГА!
Не включайте виріб одразу після того, як внесли його вприміщення, якщо надворі мінусова
температура! Розпакований виріб необхідно витримати вумовах температури приміщення не
менше 4-хгодин.
UKR
8
Мультимедійна
акустична система 2.1

1. ВСТУП
Акустична система 2.1 (АС) MS-309 призначена для відтворення музики іозвучування ігор,
фільмів тощо. АС оснащена вмонтованим підсилювачем потужності, вмонтованими акус-
тичними ісигнальним кабелями, завдяки чому вона може бути підключена практично до будь-
яких джерел аудіосигналу (CD/DVD-програвачів, телевізора, ПК тощо) без використання до-
даткового підсилювача потужності.
2. ЗАХОДИ БЕЗПЕКИ
•Щоб уникнути ураження електричним струмом, не розбирайте АС іне здійснюйте ремонт
самостійно.
•Не допускайте замикання дротів (утому числі й«заземлених») колонок АС між собою, на
корпус підсилювача іна землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
•Оберігайте АС від потрапляння вотвори сторонніх предметів. Стежте, щоб голки, шпильки,
монети, комахи тощо не потрапили усередину.
•Оберігайте АС від підвищеної вологості, потрапляння води іпилу. Не встановлюйте впримі-
щеннях зпідвищеною вологістю ізапиленістю. Не ставте посуд зквітами та інші предмети.
•Оберігайте АС від нагрівання: не встановлюйте її поруч знагрівальними приладами іуни-
кайте дії прямих сонячних променів.
•Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть по-
шкодити декоровану поверхню АС. Для чищення АС використовуйте м’яку суху тканину.
•Якщо АС не працює, відразу відключіть кабель ізверніться вмагазин, де Ви її придбали.
3. КОМПЛЕКТАЦІЯ
•Сабвуфер — 1 шт.
•Колонки — 2 шт.
•Сигнальний кабель mini-jack Ø 3,5 мм до mini-jack Ø 3,5 мм — 1 шт.
•Керівництво зексплуатації — 1 шт.
•Гарантійний талон — 1 шт.
Увага! Усередині корпусу на елементах без ізоляції євисока
напруга, що може викликати ураження електричним струмом.
UKR
9
Керівництво
зексплуатації MS-309

UKR
10
Мультимедійна
акустична система 2.1
Мал. 1. Вигляд спереду Мал. 2. Задня панель сабвуфера
f
k
j
i
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR
g
h
a
bcd e
gSPEAKER OUT L: Роз’єм для
підключення лівої колонки
hSPEAKER OUT R: Роз’єм для підключення правої
колонки
iКабель живлення
jLINE IN: Роз’єм для підключення джерела сигналу
kPOWER ON/OFF: Bимикач живлення
4. ОСОБЛИВОСТІ АКУСТИЧНОЇ СИСТЕМИ
• Вмонтований підсилювач потужності
• Регулювання рівня загальної гучності, рівня високих та низьких частот
• Можливість підключення до різних джерел звуку
• Магнітне екранування
• Матеріал корпусу сабвуфера – дерево (MDF)
5. РОЗТАШУВАННЯ АС
• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра.
Сабвуфер випромінює ненапрямлений звук, тому його можна розташувати вбудь-якому місці
кімнати, вякому сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення унадчутливих моніторів ітелевізорів, тому
встановлюйте АС якомога далі від телевізора.
6. ПЕРЕДНЯ ІЗАДНЯ ПАНЕЛІ САБВУФЕРА
aСабвуфер
bVOLUME: Регулятор рівня
загальної гучності
cФазоінвертор
dBASS: Регулятор рівня НЧ
eTREBLE: Pегулятор рівня ВЧ
fКолонки

UKR
11
Керівництво
зексплуатації MS-309
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR
Мал. 3. Схема підключення
7. ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Акустичну систему MS-309 можна підключити практично до будь-яких джерел аудіосигналу:
DVD/CD, звукової карти комп’ютера тощо (див. схему нижче).
• Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть вмон-
товані уколонки акустичні кабелі до роз’ємів SPEAKERS OUT сабвуфера: лівої колонки до
роз’єму L g, правої – до роз’єму R h.
• Вставте mini-jack (Ø 3,5 мм) сигнального кабелю (зкомплекту) до роз’єму LINE IN jсаб-
вуфера, апотім під’єднайте його до порту LINE OUT звукової карти ПК або до аудіовиходу
(OUTPUT) МР3/CD-плеєра.
• Поставте на мінімум регулятор гучності VOLUME bна сабвуфері, після чого підключіть саб-
вуфер до мережі за допомогою кабеля живлення i.
• Увімкніть живлення сабвуфера вимикачем POWER (k, положення ON). Потім увімкніть дже-
рело звуку івідрегулюйте рівень гучності сабвуфера регулятором VOLUME b, арівень низь-
ких івисоких частот – відповідно регуляторами BASS dта TREBLE e.
Права
колонка
Сигнальний кабель
mini-jack 3,5 мм
Ліва
колонка
Акустичний
кабель
Кабель
живлення

UKR
12
Мультимедійна
акустична система 2.1
8. УСУНЕННЯ НЕСПРАВНОCТЕЙ
Якщо жоден зі вказаних вище способів не розв’язує проблему, будь ласка, зверніться за про-
фесійною консультацією до найближчого до Вас сервісного центру. Ужодному разі не нама-
гайтеся ремонтувати виріб самостійно.
Несправність
АС не вмикається.
Немає звуку.
Уколонках АС занадто
тихий звук.
Спотворення звуку.
Причина
Не підключена до мережі
живлення.
Не увімкнено мережевий вимикач.
Регулятор гучності встановлено в
положення найменшої гучності.
Неправильно підключено джерело
аудіосигналу.
Регулятор гучності встановлено в
положення найменшої гучності.
Велика амплітуда вхідного
сигналу.
Спосіб усунення
Перевірте правильність
підключення.
Увімкніть вимикач.
Підкрутіть регулятор гучності.
Підключіть правильно джерела
сигналу.
Підкрутіть регулятор гучності.
Регуляторами гучності джере-
ла сигналу та АС зменшіть
величину вхідного сигналу.
• Після закінчення використання АС не забудьте вимкнути пристрій вимикачем POWER k
(положення OFF), атакож вийняти кабель живлення iзрозетки.

UKR
13
Керівництво
зексплуатації MS-309
Значення
20 (10 + 2 × 5)
10
2 × 5
40 – 20 000
≥65
Ø 100
Ø 75
~220/50
165 × 230 × 237
90 × 130 × 98
4,0
Характеристики та одиниці виміру
Вихідна потужність (RMS), Вт
сабвуфера
сателітів
Діапазон частот, Гц
Співвідношення сигнал/шум, дБ
Розмір динаміків, мм
сабвуфера
сателітів
Напруга живлення, В/Гц
Розміри (Ш× В× Г), мм
сабвуфера
сателітів
Вага, кг
9. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Технічні характеристики, наведені втаблиці, довідкові іне можуть служити підста-
вою для претензій.
• Продукція торговельної марки SVEN постійно удосконалюється. Зцієї причини тех-
нічні характеристики може бути змінено без попереднього повідомлення.

www.sven.fi
OPERATION
MANUAL
Multimedia Speaker System 2.1
ms-309

ENG
15
Operation Manual MS-309
Technical support is on www.sven.fi
1
7
14
16
16
16
17
17
17
18
19
20
CONTENTS
RUS ..........................................................................................................
UKR .......................................................................................................
ENG ................................................................................................
1. DESCRIPTION .......................................................................................
2. SAFETY PRECAUTIONS ............................................................................
3. PACKAGE CONTENTS ..............................................................................
4. SPECIAL FEATURES .................................................................................
5. LOCATING .............................................................................................
6. FRONT AND REAR PANELS OF SUBWOOFER .................................................
7. INSTALLATION AND OPERATION GUIDE .......................................................
8. TROUBLE SHOOTING .............................................................................
9. TECHNICAL SPECIFICATION .....................................................................
Congratulations on your purchase of the Sven speaker system!
Please read this operation manual before using the unit and retain this operation manual in a safe
place for future reference.
COPYRIGHT
© 2011. SVEN Company Ltd. Version 1.0 (V 1.0).
This manual and information contained in it are copyrighted. All rights reserved.
TRADEMARKS
All trademarks are the property of their legal holders.
NOTICE OF RESPONSIBILITY RESTRICTION
Despite the exerted efforts to make this manual more exact, some discrepancies may occur. The
information of this manual is given on «as is» terms. The author and the publisher do not bear any
liability to a person or an organization for loss or damages which have arisen from the information,
contained in the given manual.
UNPACKING
Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damages; if the product was damaged during transportation, address the firm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
ATTENTION!
Do not switch on the speaker system immediately after you bring it into a room from environment
with negative temperature! After unpacking, the speaker system should be kept in conditions of
room temperature for at least 4 hours.

ENG
16
Multimedia Speaker System 2.1
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
1. DESCRIPTION
MS-309 Multimedia Speaker System 2.1 (MSS) is designed to play music and sound games,
movies etc. The MSS has a built-in power amplifier, acoustic cables built into satellites and a signal
cable due to which it can be connected to virtually any audio source (CD/DVD-player, TV, PC, etc.)
without using an additional power amplifier.
2. SAFETY PRECAUTIONS
•To avoid electric shock do not open the MSS and do not perform repairs by yourself.
•Do not allow circuit of wires (including grounded ones) between the speakers, power amplifier or
ground, for it causes damage of power amplifier output stage.
•Do not put foreign objects inside the holes of the MSS. Make sure that needles, hair pins, coins,
insects etc. do not get inside.
•Protect the MSS from high humidity, water and dust. Do not locate it in areas with high
level of humidity and dust.
•Protect the MSS from heating: do not locate it near a heat source or expose to direct sunlight.
•Do not use gasoline, alcohol or other solvents when cleaning, since they may damage the
paint-coated surface of the MSS. Clean it with dry soft cloth only.
•If the MSS does not operate, unplug it and your dealer.
3. PACKAGE CONTENTS
•Subwoofer — 1 pc
•Speakers — 2 pcs
•3.5 mm mini-jack to 3.5 mm mini-jack signal cable — 1 pc
•Operation manual — 1 pc
•Warranty card — 1 pc

ENG
17
Operation Manual MS-309
Fig. 1. Front view Fig. 2. Subwoofer rear panel
f
k
j
i
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR
g
h
bcd e
gSPEAKER OUT L: Left satellite output
hSPEAKER OUT R: Right satellite output
iPower cable
jLINE IN: Audio source input
kPOWER ON/OFF: Subwoofer POWER switch
4. SPECIAL FEATURES
• Bult-in power amplifier
• Volume control and timbre control
• Easy connection to various audio devices
• Magnetic shielding
• MDF case of subwoofer
5. LOCATING
• Place the speakers symmetrically to the listener at the distance not less than one meter. The
subwoofer emits non-directional sound, therefore it can be located in any place of the room, where
it will sound to the best advantage.
• Place the speaker system far away from TV sets, as insignificant image distortion in
supersensitive monitors and TV sets is possible.
6. FRONT AND REAR SUBWOOFER PANELS
aSubwoofer
bVOLUME: Volume control knob
cPhase inverter
dBASS: Bass level control knob
eTREBLE: Treble level control knob
fSatellites
a

ENG
18
Multimedia Speaker System 2.1
Left
speaker
Fig. 3. Speakers connection diagram
7. INSTALLATION AND OPERATION GUIDE
MS-309 Multimedia Speaker System can be connected to virtually any audio source: DVD / CD, PC
sound card, etc. (see connection diagram below).
• Before connecting, make sure that the MSS is switched off. Then connect the acoustic cables built
into the speakers into SPEAKERS OUT of the subwoofer: the left speaker to L output g, the right
speaker to R output h.
• Insert the mini-jack (Ø 3.5 mm) of the signal cable (included) into LINE IN subwoofer input j,
then connect it into LINE OUT port of your PC sound card or OUTPUT of your МР3/CD-player.
• Adjust VOLUME control knob bon the subwoofer to its minimum, then connect the subwoofer to
a mains outlet via the built-in power cable i.
• Switch on the subwoofer with POWER switch (k, position ON). Then turn on an audio source and
adjust the subwoofer volume level by VOLUME control knob b, bass level and treble level by BASS
control knob dand TREBLE control knob erespectively.
•After finishing operating the MSS, mind to shift POWER switch kinto OFF position, and unplug
power cable i.
Right
speaker
Left
speaker
LINE IN
ON
OFF
POWER
SPEAKER OUT
LR
Acoustic
cable
Power
cable
3.5 mm mini-jack
signal cable

ENG
19
Operation Manual MS-309
If none of the above mentioned solutions removes the problem, please address your nearest
authorized service centre. Never try to repair the device on your own.
8. TROUBLE SHOOTING
Problem
The MSS does not
turn on.
No sound.
There is too quiet sound
of speakers.
Distortion of sound.
Cause
MSS is not connected to the mains outlet.
Power switch is off.
Volume level is set at minimum value.
Improperly connected audio source.
Volume level is set at minimum value.
Large amplitude of the input signal.
Solution
Check the connection.
Turn on the switch.
Adjust volume control knob.
Connect audio sources
correctly.
Adjust volume control knob.
Turn down the source
and MSS volume.
