Sven HT-480 User manual

Мультимедийная
5.1канальная
акустическая
система
с дистанционным
управлением
ÈÍÑÒÐÓÊÖÈß ÏÎ ýêñïëóàòàöèè
HT-480
Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией
и сохраните ее на весь период использования.
Рус

Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN!
АВТОРСКОЕ ПРАВО
© Sven Corp. 2005 г. Версия 1.0 (V 1.0)
Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация
данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом
или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.
РАСПАКОВКА
Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какиелибо принадлеж
ности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке, обратитесь в фирму, осу
ществлявшую доставку, если АС не функционирует, сразу же обратитесь к дилеру.
Техническая поддержка размещена на сайте: www.sven.ru
Здесь же вы сможете найти обновленную версию данной инструкции.
2
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

СОДЕРЖАНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ ............................................................................................................................................... 4
2. КОМПЛЕКТАЦИЯ .......................................................................................................................................................... 4
3. ОСОБЕННОСТИ АС ....................................................................................................................................................... 4
4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА .............................................................................................................. 5
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ................................................................................................................... 5
5.1. Подготовка к работе ПДУ ...................................................................................................................................... 5
6. ПОДКЛЮЧЕНИЕ АС ...................................................................................................................................................... 6
6.1. Подключение источников сигнала ........................................................................................................................ 6
6.2. Подключение колонок ........................................................................................................................................... 6
7. РАБОТА СИСТЕМЫ ....................................................................................................................................................... 8
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ................................................................................................................................9
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................................................................................................. 10
3
Рус SVEN HT480

1. МЕРЫ БЕЗОПАСНОСТИ

Не допускайте замыканий проводов (в том числе и «заземленных») колонок между собой, на радиатор усилителя и на зем
лю, т. к. это выводит из строя выходные каскады.

Не устанавливайте АС рядом с мощными музыкальными инструментами и/или микрофонами.

Оберегайте АС от попадания в отверстия посторонних предметов.

Оберегайте АС от повышенной влажности, пыли и воздействия высоких температур.

Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную поверх
ность. Для чистки используйте мягкую сухую ткань.

Не вскрывайте и не производите ремонт самостоятельно.
Внимание!

Стрелка в виде молнии внутри треугольника предупреждает пользователя о том, что внутри корпуса на элемен&
тах без изоляции имеется высокое напряжение, которое может внести риск поражения электрическим током.
2. КОМПЛЕКТАЦИЯ
1) Сабвуфер с усилителем – 1 шт.
2) АС центрального канала – 1 шт.
3) АС фронтальных и тыловых каналов – 4 шт.
4) Пульт дистанционного управления – 1 шт.
5) Входной кабель (2 RCA  2 RCA) – 3 шт.
7) Силовой кабель – 1 шт.
8) Соединительный кабель – 5 шт.
9) Инструкция по эксплуатации – 1 шт.
3. ОСОБЕННОСТИ АС

Высококачественные 2х полосные HiFi сателлиты

Электролюминесцентный дисплей

Цифровой процессор обработки аудиосигнала (5.1 Virtual Surround)

Аналоговый 5.1канальный AC3 и DTS вход, три стереовхода

Электронный коммутатор подключения входов

Пульт дистанционного управления

Полное магнитное экранирование
4
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
6) Входной кабель (2 RCA  mini jack) – 3 шт.

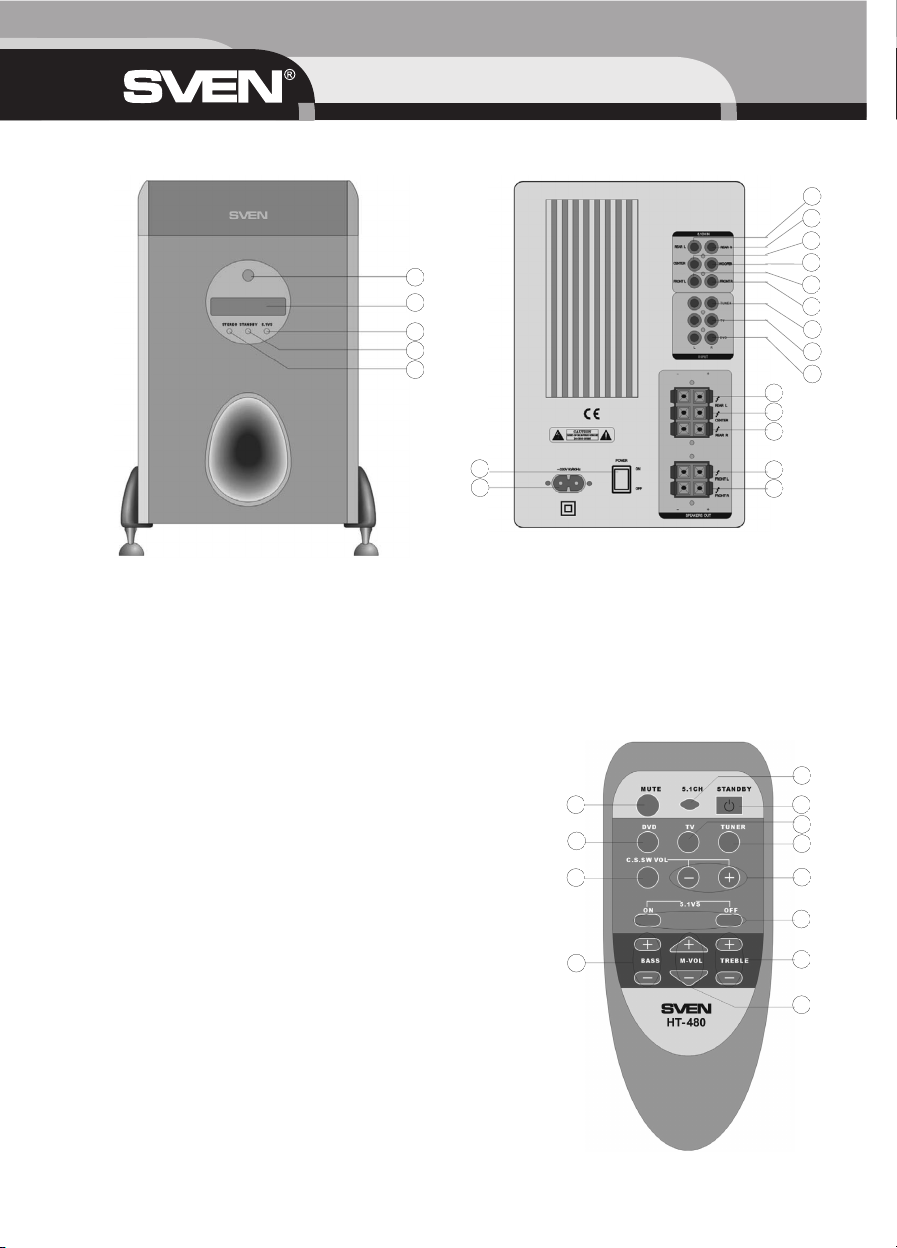

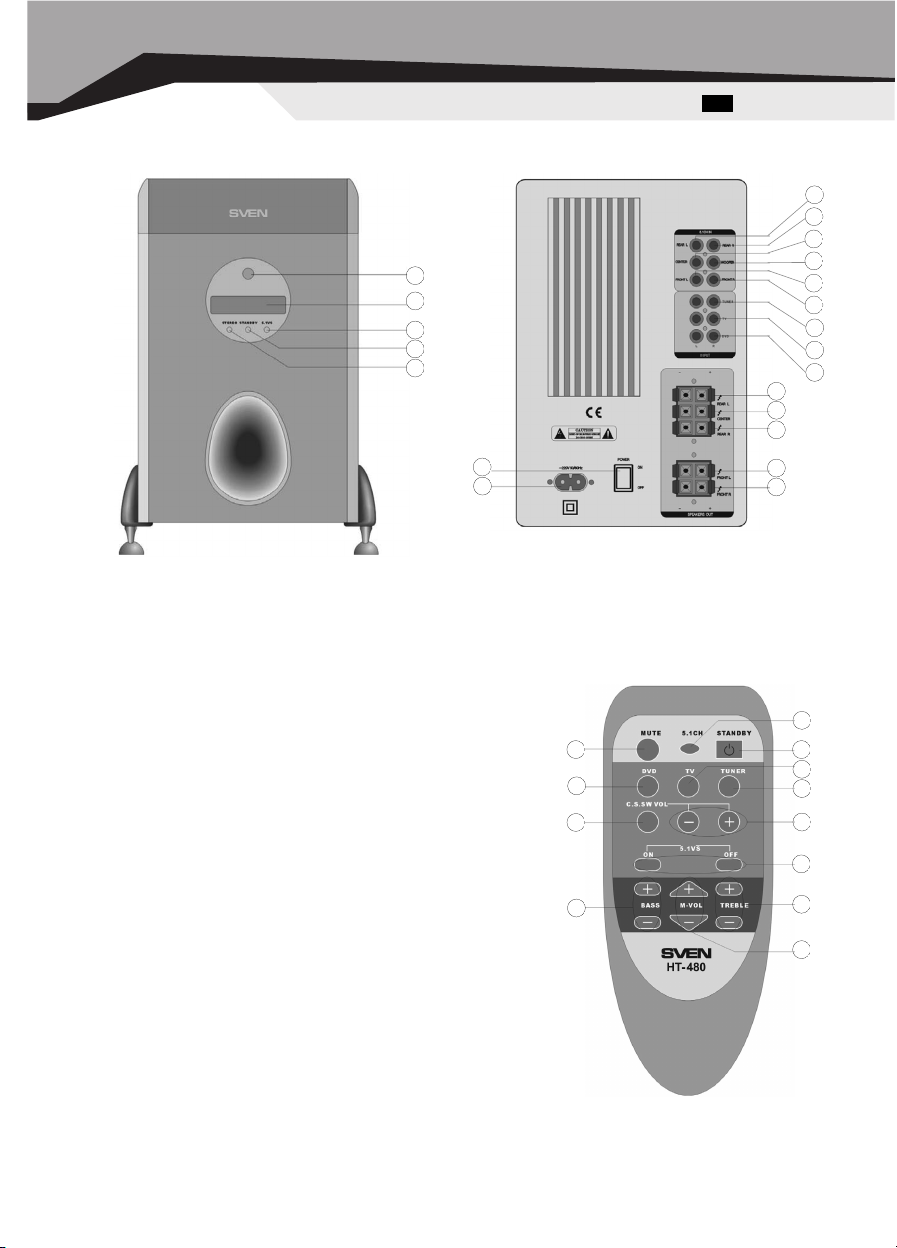

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
(1) ИКприемник дистанционного управления
(2) Дисплей
(3) Индикатор включения 5.1 Virtual Surround
(4) STANDBY – индикатор включения дежурного режима (Standby)
(5) Индикатор включения стереовходов
(611) Входные гнезда для подключения AC3 и DTS сигналов
(12) Разъем входа тюнера
(13) Разъем входа TV
(14) Разъем входа DVD
(15) Аудиовыход левого фронтального канала
(16) Аудиовыход центрального канала
(17) Аудиовыход правого фронтального канала
(18) Аудиовыход левого тылового канала
(19) Аудиовыход правого тылового канала
(20) Выключатель питания
(21) Разъём кабеля питания
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Кнопка выбора аналогового 5.1входа
(2) Кнопка дежурного режима
(3) Кнопка подключения TV входа
(4) Кнопка подключения входа тюнера
(5) Кнопки для регулировки громкости центрального, тыловых каналов
и канала сабвуфера.
(6) Кнопка включения режима 5.1 Virtual Surround
(7) Кнопки общего регулятора громкости
(8) Кнопки регулировки высоких частот
(9) Кнопки регулировки низких частот
(10) Кнопка выбора центрального, тыловых каналов и канала
сабвуфера для регулировки громкости
(11) Кнопка подключения DVDвхода
(12) Кнопка отключения звука
5.1. Подготовка к работе ПДУ
Откройте крышку на задней панели пульта ДУ и поместите в пульт 2 батареи типа ААА. Дальность действия ПДУ составляет
не более 7 метров при угле охвата ±30°.
5
Рус SVEN HT480
Рис. 3.
Рис. 1. Рис. 2.
1
2
3
4
5
7
6
8
9
10
11
13
12
14
15
16
17
18
19
20
21
1
2
3
4
5
7
6
8
9
10
11
12

6. ПОДКЛЮЧЕНИЕ АС
Предупреждение! Перед подключением все компоненты системы должны быть выключены. После подключения
все клеммы должны быть хорошо зажаты.
6.1. Подключение источников сигнала
Для подключения источников стереосигнала используйте только RCAджеки («тюльпаны»). Убедитесь в правильности соеди
нения левого и правого каналов. Левый RCAджек должен быть вставлен в левый разъем усилителя (он белого цвета), а пра
вый RCAджек – в правый разъем усилителя (он красного цвета).

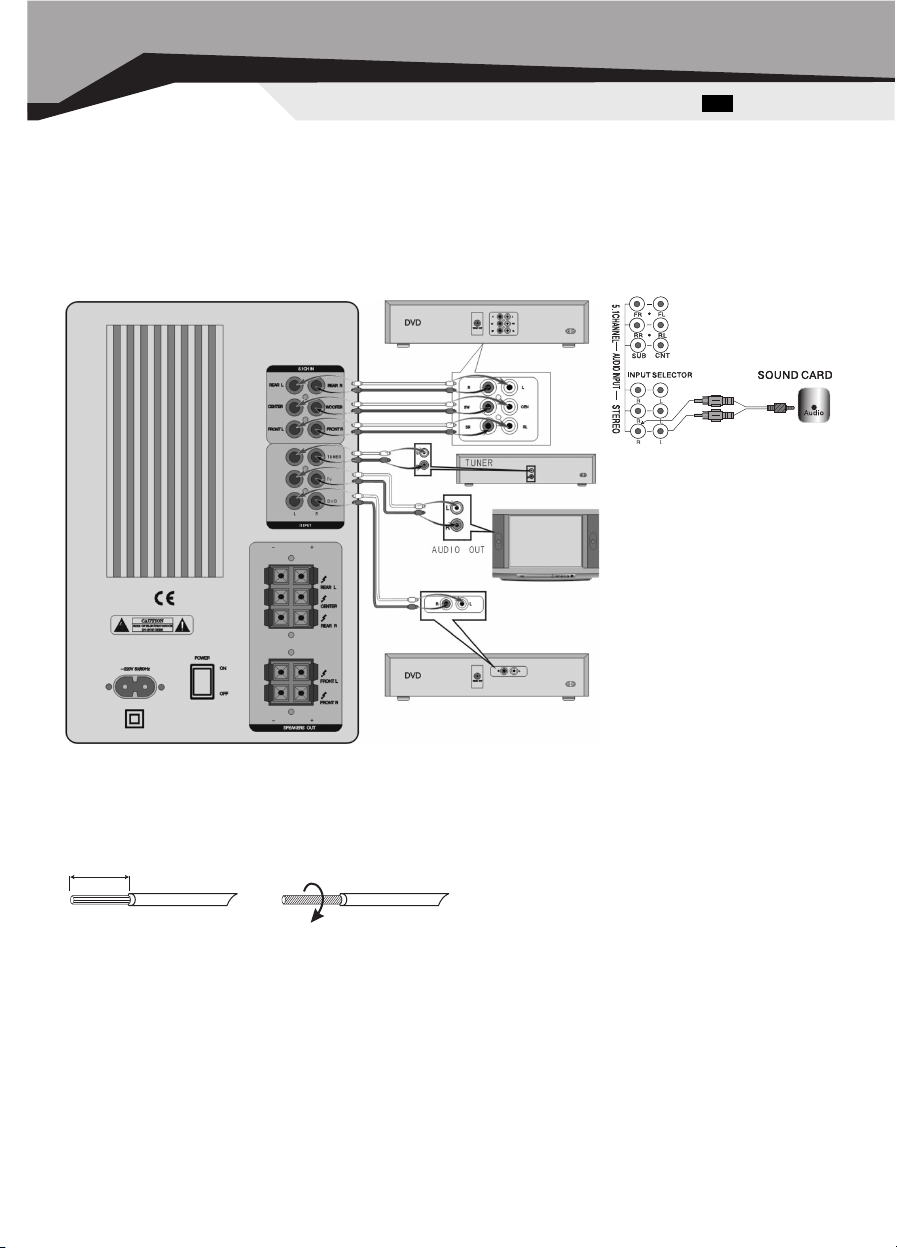

Подключение аппаратуры к усилителю проводите в соответствии с рисунком 4.
6.2. Подключение колонок
Не замыкайте между собой концы акустического кабеля.
Всегда соблюдайте полярность.
Для лучшего соединения концов кабеля с клеммой или зажимом снимите 10 мм изоляции с конца кабеля и скрутите его, как
показано на рисунке 5.
6
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Рис. 5.
Подключение к звуковой
карте компьютера
TUNER
TV
DVD
Рис. 4.

Для подключения кабеля откройте зажим, вставьте в его отверстие кабель и отпустите.
Подключения колонок к усилителю проводите в соответствии с рисунком 6.
7
Рус SVEN HT480
Фронт правый Фронт левый
Центр
Тыл правый Тыл левый
Рис. 6.

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
7. РАБОТА СИСТЕМЫ
Включение сабвуфера
Подключите кабель питания к сетевой розетке, включите систему на задней панели сабвуфера. Через несколько секунд
индикатор на передней панели сабвуфера засветится. Включите систему кнопкой Stand by (2) на пульте ДУ.
Выбор источников сигнала
Существует три стерео аудиовхода (DVD, TV и тюнер) и один 5.1канальный аудиовход. При выборе сигнала в формате AC3
или DTS подключите входящий сигнал к 5.1канальному аудиовходу. В зависимости от необходимого подключения выберите
нужный источник сигнала непосредственно на пульте управления. Нажимайте кнопку (1), (3), (4) или (11) на пульте
управления, соответствующую аудиовходу на передней панели, загорится индикатор.
Управление громкостью звука
Управление общей громкостью звука. Нажмите кнопку (7) («+» или «») MVOLUME на пульте, чтобы отрегулировать общую
громкость звука системы.
Управление громкостью центрального канала, тыловых каналов и канала сабвуфера. Другие каналы включают в себя
центральный канал, тыловой и канал сабвуфера. Правильная регулировка звука фронтального канала и других каналов
обеспечивает звуковой эффект живой музыки. Выберите нужный канал на пульте управления — кнопка (10), затем нажмите
кнопку (5) «+» или «», чтобы отрегулировать звук.
Регулировка низких и высоких частот
Нажмите кнопки (8) или (9) («+» или «») на пульте управления, чтобы отрегулировать уровень высоких или низких частот.
Эффект объемного звучания 5.1 Virtual Surround
Эту функцию можно включить при подаче сигнала на стереовход. Нажмите кнопку (6) 5.1 V. S. ON, чтобы включить функцию.
На передней панели загорится индикатор. Обработанный процессором стерео сигнал будет звучать из 5 сателлитов и
сабвуфера. Нажмите кнопку (6) 5.1 V. S. OFF, чтобы отключить эту функцию.
Дежурный режим
Для быстрого включения системы и экономии потребления электроэнергии АС снабжена функцией STANDBY. Нажмите кнопку
(2) STANDBY на пульте, чтобы включить или отключить эту функцию. Если эта функция включена, на передней панели
сабвуфера загорится индикатор (4), показывающий, что АС находится в дежурном режиме. Нажмите эту кнопку снова,
индикатор погаснет — система находится в рабочем режиме.
Отключение звука
Нажмите кнопку (12) MUTE на пульте, чтобы включить или отключить звук. Если функция включена, на передней панели
сабвуфера загорится индикатор MUTE, показывающий, что АС находится в режиме c отключенным звуком. Нажмите эту
кнопку снова, индикатор погаснет, появится звук.
8

Rus SVENHT 480
9
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
Неисправность Причина Способ устранения
АС не включается. Не подсоединена к сети. Проверьте правильность подключения.
Не включен сетевой выключатель. Включите выключатель.
Нет звука. Регуляторы громкости установлены
в положение наименьшей громкости.
Подстройте регуляторы громкости.
Неправильно подключены источники
аудиосигнала.
Подключите источники сигнала в соответ
ствии с рис. 4.
Неправильно установлен переключа
тель входа усилителя.
Установите правильно переключатель входа
на сабвуфере и на ПДУ.
Нажата кнопка отключения звука на
ПДУ.
Нажмите повторно кнопку отключения звука
или кнопки изменения громкости звука.
В колонках АС
слишком тихий
или совсем отсу
тствует звук.
Неправильно подключены источники
аудиосигнала.
Подключите источники сигнала в соответ
ствии с рис. 4.
Регуляторы громкости установлены
в положение наименьшей громкости.
Подстройте регуляторы громкости.
Искажение звука. Большая амплитуда входного сигна
ла.
Регуляторами громкости на источниках ау
диосигнала и АС уменьшите величину вход
ного сигнала.
Не работает ПДУ. Инфракрасный сигнал ПДУ не попа
дает в окно приемника на сабвуфере.
Располагайте окна приемопередатчиков
ПДУ и сабвуфера напротив друг друга.
Истощены элементы питания ПДУ. Замените элементы питания.

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
10
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
1) Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
2) Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть
изменены без предварительного уведомления.
Характеристики и единицы измерения Значение
Выходная мощность, Вт (RMS) 40 + 5 х 20
Размеры динамиков, мм
сабвуфер
сателлиты
165
75 и 20 (купольный)
Сопротивление, Ом 6
Магнитное экранирование Да
Напряжение питания 220 В, 50 Гц
Диапазон частот, Гц 4020 000
Размеры, мм
сабвуфер
фронт и тыл
центр
400 х 245 х 335
180 х 115 х 140
115 х 300 х 140
Масса, кг 15,2

Active 5.1
home theatre
loud speaker system
with remote control
Please read this operation manual before using the unit and retain this operation manual
in safe place for future reference.
Eng SVEN HT480

Congratulations on the purchase of your the Sven acoustic system (AS)!
LIMITED WARRANTY
The enclosed materials are provided «as is» without warranty of any kind, either expressed or implied, including but not limited to the
implied warranties of merchant ability and accordance for a particular purpose. The entire risk as to quality and performance of the
system and enclosed material is assumed by You.
LIMITATION OF REMEDIES
Sven entire liability and your exclusive remedy shall be replacement of the media if you have met the conditions as described in
«Limited Warranty».
In no event will Sven Corporation be liable to you for any damages arising out of your maintenance of this system.
All mentioned trademarks are registered trademarks of their respective owners.
Technical support is on www.sven.ru
CONTENTS
1. Safety precautions ........................................................................................................................................................ 13
2. Package contents .......................................................................................................................................................... 13
3. Features ......................................................................................................................................................................... 13
4. Front and rear panel description ................................................................................................................................... 14
5. The remote control description ..................................................................................................................................... 14
6. The system connection instruction ............................................................................................................................... 15
7. System installation and operation ................................................................................................................................. 17
8. Trouble checking and shooting ...................................................................................................................................... 18
9. Technical specifications ................................................................................................................................................ 19
OPERATION MANUAL
12

1. SAFETY PRECAUTIONS

Do not allow AS wire connecting (including grounded ones), AS wire and amplifier package connecting, AS wire connecting to
ground, as this may cause amplifier output stages damage.

Never push objects of any kind into this system.

Do not put the system in damp circumstances, prevent from moisture and dust. (Do not place flower vases and other objects on the
system.)

Prevent AS from heating. (Do not install AS near heat sources and prevent it from direct sunlight.)

Do not use petrol, alcohol and other solvents when cleaning, as they may damage stained surface. Clean only with dry soft cloth.

In order to avoid electric shock and other accidents, never open the back cover for repair without any professional guidance.

If AS does not operate, unplug it and refer to service personnel.
Caution
High voltage inside! To avoid the risk of electric shock do not open and touch elements inside.The lightning flash with
arrowhead symbol, with in an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous
voltage” with in the product`s enclosure that may be of sufficient magnitude to constitute a risk electric shock.
2. PACKAGE CONTENTS
1) Subwoofer – 1 pcs.
2) Satellite – 5 pcs.
3) Remote control – 1 pcs.
4) Connecting cable (2 RCA  2 RCA)– 3 pcs.
5) Speaker connecting cable – 5 pcs.
6) Power cord – 1 pcs.
7) Operation manual – 1 pcs.
3. FEATURES

High  performance 2  way HiFi satellites.

VFD display.

DSP 5.1 virtual surround.

Analog 5.1 channel AC3 and DTS input, three stereo inputs

Electronic input selector

Remote Control

Full magnetic shielding
Eng SVEN HT480
13
5) Connecting cable (2 RCA  mini jack) – 3 pcs.

4. FRONT AND REAR PANEL DESCRIPTION
(1) Infrared receive window
(2) Display window
(3) 5.1 Virtual Surround indicator light
(4) Standby indicator light
(5) Stereo indicator light
(611) 5.1 Channel inputs
(12) Tuner input terminal
(13) TV input terminal
(14) DVD input terminal
(15) Left Front channel output jack
(16) Center channel output jack
(17) Right Front channel output jack
(18) Left Surround channel output jack
(19) Right Surround channel output jack
(20) Power switch
(21) AC power socket
5. THE REMOTE CONTROL INSTRUCTION
(1) 5.1 CH input selector
(2) Standby button
(3) TV input selector
(4) Tuner input selector
(5) Center & surround &subwoofer channel volume adjusting selector
(6) 5.1 Virtual Surround
(7) Master volume control buttons
(8) Treble control buttons
(9) Bass control buttons
(10) Center & surround & subwoofer selector
(11) DVD input selector
(12) Muting button
5.1 REMOTE CONTROL PREPARATION
Remove back cover of Remote Control and place two “AAA” size batteries.
Operation range is about 7 meters with ± 30° spanning angle.
OPERATION MANUAL
14
Fig. 2.
Fig. 3.
1
2
3
4
5
7
6
8
9
10
11
13
12
14
15
16
17
18
19
20
21
1
2
3
4
5
7
6
8
9
10
11
12
Fig. 1.

6. THE SYSTEM CONNECTION INSTRUCTION
WARNING!!! All components should be switched off before connection.
6.1 CONNECTION WITH THE SOUND SOURCE.
While connecting with sound source, use the RCA pin type connecting line.
Please connect correctly the marked “left” jack with other marked “left” plug of other components. Please refer the detailed connec
tion to the following connectivity diagram.
6.2 LOUDSPEAKERS CONNECTION
Don’t shortcircuit acoustics cable ends. Always watch polarity. For better wire contact with clips, strip about 10 mm of insulation and
twist it as shown below on picture 5
Eng SVEN HT480
15
Connection with sound card of PC
TUNER
TV
DVD
Fig. 4.
Fig. 5.

Notes on connection with loudspeakers.
For cable connection push the clip and insert wire end inside, then release the clip.
Please refer the detailed connection to the following diagram.
16
OPERATION MANUAL
Right front Left front
Center
Right surround Left surround
Fig. 6.

7. SYSTEM INSTALLATION AND OPERATION
First make sure that all connections are correct and then switch on aсoustic system.
1. Power on and off
Connect the power plug to the power socket of subwoofer and press power button; in a few seconds later the display illuminates. Press
standby button (2) to switch on the system.
2. Select the input signal source
1. Press DVD button on the remote control for DVD player input signal resource.
2. Press TV button on the remote control for TV input signal resource.
3. Press Tuner button on the remote control for Tuner input signal resource.
4. Press 5.1 CH button on the remote control for 5.1 Channel virtual surround sound.
3.General volume control
Press (7) button ("+" or "") Mvolume to adjust general volume of the system.
3.1 Central channel, front, rear and subwoofer volume control.
Correct volume adjustment of front, rear, central and subwoofer channels ensures sound effect of live music. Select necessary chan
nel on remote control  (10) button and adjust the volume, using "+" or "" keys.
4.Bass and treble control
Press (8) or (9) buttons ("+" or ") on remote control to adjust bass or treble level
5. Virtual Surround 5.1
This function can be enabled by putting signal on stereo input
Under stereo condition, Press "5.1 Virtual Surround ON" to enjoy multi5.1 Virtual Surround effect, "5.1 Virtual Surround OFF" off now
5.1 Virtual Surround effect.
5.1 Adjust the volume of speaker in 5.1 virtual surround mode
1. Press button (10) to select "RER" channel and then press (5) to adjust the balance between the rear right surround channel and rear
left surround channel.
2. Press button (10) to select "CEN" channel and then press (5) to adjust the volume level.
3. Press button (10) to select "SW" channel and press (5) to adjust the volume level.
4. Press master volume button (7) (MVOL) on remote control to adjust the each channel volume.
6. Standby condition.
If this unit is not in use for a period of time, press Standby button (2) to put this unit at standby condition. The standby LED (4) illumi
nates on the panel. Press this button next time this unit will enter normal working condition (the LED is off). If this unit is not used for a
long period of time, do turn off the unit power and unplug the power cable.
7. Muting operation
1. If required press (12) muting button then the display window appears "MUTE". At this time there is no sound output from loud
speakers.
2. If you need recover normal sound output, press (12) muting button and display windows appears input channel text . At this time
this unit restores sound.
17
Eng SVEN HT480

8.TROUBLE CHECKING AND SHOOTING
18
OPERATION MANUAL
Problem Cause Solution
No power. The power plug connect improperly. Reconnect properly.
The power switch don`t turn on. Turn on the power switch.
No sound. The volume regulator is at minimum posi
tion.
Turn the volume regulator properly.
The signal source is connected improperly. Connect properly.
Wrong choice for signal in selector. Choose signal source correctly.
The mute button on the remote control is
activated.
Press mute button on the remote control or
volume control button once.
Subwoofer no sound
or volume low.
The signal source improper connection. Connect the signal source properly.
The subwoofer volume regulator is at
minimum position.
Adjust the subwoofer regulator properly.
Distortion. Volume is too loud. Adjust the volume regulator properly.
The remote control
malfunctions.
The remote control receiving window on
the panel is hidden or don't face the
receiving window.
Please remove the barrier or let the remote
control face receiving window.

19
Eng SVEN HT480
Parameter, unit Value
Output power, W (RMS) 40 + 5 х 20
Speaker units
subwoofer
satellites
6,5"
3" and 3/4" (soft)
Impedance, Ohm 6
Magnetic shielding Yes
Voltage supply 220 V, 50 Hz
Frequency range, Hz 4020 000
Dimensions, mm
subwoofer
front, surround
center
400 х 245 х 335
180 х 115 х 140
115 х 300 х 140
Weight, kg 15,2
9. TECHNICAL SPECIFICATIONS
Notes:
1) The above specifications are only for reference.
2) The design and specification are subject to change without prior notice.
