Sven SPS-585 User manual

www.sven.fi
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Мультимедийная
акустическая система 2.0
SPS-585

RUS
2
Мультимедийная
акустическая система 2.0
Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
SVEN PTE. LTD. Версия 1.0 (V 1.0). Данное Руководство и содержащаяся в нем информация
защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые
несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб
или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
СОДЕРЖАНИЕ
RUS .......................................................................................................... 2
UKR .......................................................................................................... 6
ENG ......................................................................................................... 10
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались ка-
кие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие
повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если из-
делие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.
НАЗНАЧЕНИЕ
Мультимедийная 2.0 акустическая система (АС) SPS-585 предназначена для воспроизведе-
ния музыки и озвучивания игр, фильмов и проч. АС имеет встроенные акустический и сиг-
нальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, МР3-плееру либо
другим источникам звука. Колонка, которая имеет аудиовход и панель управления, условно
названа активной.
КОМПЛЕКТАЦИЯ
• Акустическая система — 1 шт.
• Руководство по эксплуатации — 1 шт.
• Гарантийный талон — 1 шт.
Техническая поддержка размещена на сайте www.sven..
Здесь же Вы сможете найти обновленную версию данного Руководства.

RUS
3
SPS-585
Руководство по эксплуатации
МЕРЫ БЕЗОПАСНОСТИ
Внимание! Внутри корпуса на элементах без изоляции
имеется высокое напряжение, которое может вызвать
поражение электрическим током.
• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС)
и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только
квалифицированные специалисты уполномоченного сервисного центра. Перечень уполно-
моченных сервисных центров смотрите на сайте www.sven..
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между со-
бой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента
изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов.
Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный
зазор — 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не по-
крывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
ОСОБЕННОСТИ
• ВЧ-излучатель для детального воспроизведения высоких
частот.
• Регулировка уровня громкости.
• Разъемы для подключения наушников и микрофона.
• Материал корпуса колонок — дерево (MDF).

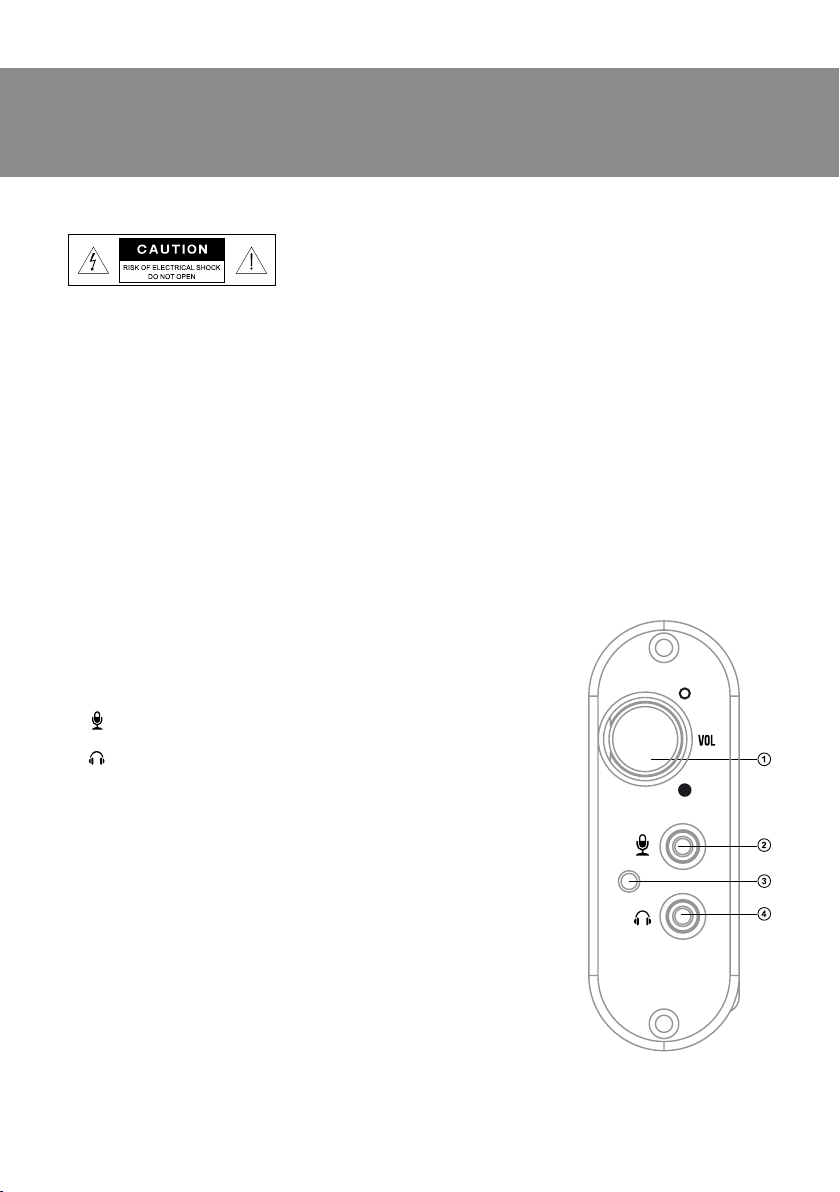

Панель управления АС
a VOL: выключатель питания.
регулятор уровня громкости.
b: разъем для подключения микрофона.
c Индикатор питания.
d: разъем для подключения наушников.
ПОДГОТОВКА И ПОРЯДОК РАБОТЫ
Расположение АС
• Располагайте колонки относительно слушателя симметрич-
но на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверхчув-
ствительных мониторов и телевизоров, поэтому устанавли-
вайте АС подальше от этих устройств.
Рис. 1.

RUS
4
Мультимедийная
акустическая система 2.0
ПОДКЛЮЧЕНИЕ АС
Мультимедийная 2.0 АС SPS-585 может быть подключена практически к любым источникам
аудиосигнала: MP3-плеерам, звуковой карте ПК и т. п. (см. схему подключения на рис. 2).
• Перед подключением убедитесь, что АС отключена от сети электропитания. Подключите
встроенные в активную колонку сигнальные кабели с mini-jack 3,5 мм: кабель с mini-jack зе-
леного цвета — к аудиовыходу источника звука, а микрофонный кабель (mini-jack розового
цвета) — к микрофонному входу (рис. 2).
• Подключите АС к сетевой розетке.
• Включите источник аудиосигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME a. При поворо-
те регулятора по часовой стрелке уровень громкости увеличивается, при повороте против
часовой стрелки — уменьшается.
• Микрофон подключайте к разъему b, а наушники – к разъему d.
Примечания. По завершении использования АС не забудьте выключить питание
устройства. Для повышения качества воспроизведения звука воспользуйтесь выхо-
дом звуковой карты LineOut.
Рис. 2. Схема подключения.
Шнур питания
Мобильное
устройство
Компьютер
Розетка
Акустический кабель
к микрофонному входу
к источнику звука

RUS
5
SPS-585
Руководство по эксплуатации
УСТРАНЕНИЕ НЕИСПРАВНОCТЕЙ
Неисправность Причина Способ устранения
АС не включается. Не подключена к сети. Проверьте правильность подключения.
Нет звука. Регулятор громкости
установлен в положение
наименьшей громкости.
Подстройте регулятор громкости.
Неправильно подключен
источник аудиосигнала.
Подключите источник сигнала
правильно.
В колонках АС
слишком тихий звук.
Регулятор громкости
установлен в положение
наименьшей громкости.
Подстройте регулятор громкости.
Искажение звука. Большая амплитуда
входного сигнала.
Регуляторами громкости на источниках
сигнала и АС уменьшите величину
входного сигнала.
Если ни один из указанных выше способов не решает проблему, обратитесь запрофесси-
ональной консультацией в ближайший сервисный центр. Не ремонтируйте изделие само-
стоятельно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики и единицы измерения Значение
Выходная мощность (RMS), Вт 20 (2 × 10)
Диапазон частот, Гц 70 — 20 000
Диаметр динамиков (ВЧ + НЧ), мм 23 + 75
Напряжение питания, В/Гц ~230/50
Размеры (одной колонки) (Д × Ш × В), мм 123 × 160 × 210
Вес, кг 1,5
Примечания . Приведенные технические характеристики справочные и не могут слу-
жить основанием для претензий. Продукция ТМ SVEN постоянно совершенствуется.
По этой причине технические характеристики и комплектность могут быть изменены
без предварительного уведомления.

UKR
6
Мультимедійна
акустична система 2.0
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
SVEN PTE. LTD. Версія 1.0 (V 1.0). Це Керівництво та інформація, що міститься в ньому, захи-
щено авторським правом. Усі права застережені.
ТОРГОВІ МАРКИ
Усі торговельні марки є власністю їх законних власників.
ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ
Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідпо-
ідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть
жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані
інформацією, що міститься у цьому Керівництві.
ЗМІСТ
RUS .......................................................................................................... 2
UKR .......................................................................................................... 6
ENG ......................................................................................................... 10
РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ
• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося
яке-небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено
при транспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує,
відразу ж зверніться до продавця.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютерної техніки.
ПРИЗНАЧЕННЯ
Мультимедійна 2.0 акустична система (АС) SPS-585 призначена для відтворення музики та
озвучування ігор, фільмів тощо. АС оснащена вмонтованими акустичним та сигнальним ка-
белями, завдяки чому може бути підключена до ПК, ноутбука, МР3-плеєру та інших джерел
звуку. Колонка, яка має аудіовхід та панель управління, умовно названа активною.
КОМПЛЕКТНІСТЬ
• Акустична система — 1 шт.
• Керівництво з експлуатації — 1 шт.
• Гарантійний талон — 1 шт.
Технічна підтримка розміщена на сайті www.sven..
Також тут Ви зможете знайти оновлену версію цього Керівництва.

UKR
7
SPS-585
Керівництво з експлуатації MS
ЗАХОДИ БЕЗПЕКИ
Увага! Усередині корпусу на елементах без ізоляції є ви-
сока напруга, що може викликати ураження електричним
струмом.
• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте само-
стійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного
центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven..
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на
корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підси-
лювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту
вилучення вилки з розетки.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів.
Не піддавайте впливу прямих сонячних променів.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря —
10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками
або подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м’яку суху тканину.
ОСОБЛИВОСТІ
• ВЧ-випромінювач для детального відтворення високих
частот.
• Регулювання рівня гучності.
• Роз’єми для підключення навушників і мікрофона.
• Матеріал корпусу колонок — дерево (MDF).
Панель управління АС
a VOL: вимикач живлення.
регулятор рівня гучності.
b: роз’єм для підключення мікрофона.
c Індикатор живлення.
d: роз’єм для підключення навушників.
ПІДГОТОВКА І ПОРЯДОК РОБОТИ
Розташування АС
• Розташовуйте колонки відносно слухача симетрично
на відстані не менше одного метра.
• Можливе невелике спотворення зображення у над-
чутливих моніторів і телевізорів, тому встановлюйте АС
якомога далі від телевізора.
Мал.1

UKR
8
Мультимедійна
акустична система 2.0
Підключенння АС
Мультимедійну 2.0 АС SPS-585 можна підключити практично до будь-яких джерел аудіосиг-
налу: MP3-плеєрів, звукової карти ПК тощо (див. схему підключення на мал. 2).
• Перед підключенням переконайтеся, що АС відключена від мережі електроживлення. Під-
ключіть вмонтовані в активну колонку сигнальні кабелі з mini-jack 3,5 мм: кабель з mini-jack
зеленого кольору — до аудіовиходу джерела звуку, а мікрофонний кабель (mini-jack рожево-
го кольору) — до мікрофонного входу (мал. 2).
• Підключіть АС до розетки живлення.
• Увімкніть джерело аудіосигналу.
• Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME a. При повороті
регулятора за годинниковою стрілкою рівень гучності збільшується, при повороті проти го-
дин никової стрілки — зменшується.
• Мікрофон підключайте до роз’єму b, а навушники — до роз’єму d.
Примітки. Після закінчення використання АС не забудьте вимкнути живлення при-
строю. Для підвищення якості відтворення звуку скористайтеся виходом звукової
карти Line-Out.
Мал. 2. Схема підключення
Шнур живлення
Мобільний
пристрій
Комп’ютер
Розетка
Акустичний кабель
до мікрофонного
входу
до джерела звуку

UKR
9
SPS-585
Керівництво з експлуатації MS
УСУНЕННЯ НЕСПРАВНОCТЕЙ
Несправність Причина Спосіб усунення
АС не вмикається. Не підключена до мережі
живлення.
Перевірте правильність
підключення.
Немає звуку. Регулятор гучності
встановлено в положення
найменшої гучності.
Підкрутіть регулятор гучності.
Неправильно підключено
джерело аудіосигналу.
Підключіть правильно джерело
сигналу.
У колонках АС
занадто тихий звук.
Регулятор гучності
встановлено в положення
найменшої гучності.
Підкрутіть регулятор гучності.
Спотворення звуку. Велика амплітуда вхідного
сигналу.
Регуляторами гучності джерела
сигналу та АС зменшіть величину
вхідного сигналу.
Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною
консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Характеристики та одиниці виміру Значення
Вихідна потужність (RMS), Вт 20 (2 × 10)
Діапазон частот, Гц 70 – 20 000
Діаметр динаміків (ВЧ + НЧ), мм 23 + 75
Напруга живлення, В/Гц ~230/50
Розміри (однієї колонки) (Д × Ш × В), мм 123 × 160 × 210
Вага, кг 1,5
Примітки. Технічні характеристики, наведені в таблиці, довідкові і не можуть служити
підставою для претензій. Продукція торговельної марки SVEN постійно удосконалюєть-
ся. З цієї причини технічні характеристики та комплектність можуть бути змінені без по-
переднього повідомлення.

ENG
10
2.0 Multimedia
Speaker System
Congratulations on your purchase of the Sven speaker system!
COPYRIGHT
SVEN PTE. LTD. Version 1.0 (V 1.0). This Manual and information contained in it are protected by
copyright. All rights reserved.
TRADEMARKS
All trademarks are the property of their respective owners.
LIMITATION OF LIABILITY
Despite the efforts undertaken to make the Manual more accurate, some inconsistencies can be
met in the text. The information in this Manual is presented on an "as is" basis. The author and
the publisher shall not be responsible to any person or entity with respect to loss or damages in
connection with or arising from the information contained in this Manual.
CONTENTS
RUS .......................................................................................................... 2
UKR .......................................................................................................... 6
ENG ......................................................................................................... 10
BUYER RECOMMENDATIONS
• Unpack the device carefully. Make sure there are no accessories left in the box. Check up the
device for damage; if the product was damaged during transportation, address the rm which
carried out the delivery; if the product functions incorrectly, address the dealer at once.
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and computer
equipment.
APPLICATION
SPS-585 2.0 Multimedia Speaker System (MSS) is designed to play music and sound games,
movies, etc. The MSS has a built-in audio and signal cables enabling to connect it to a PC, laptop,
MP3 player and other audio devices. The speaker with an audio input and a control panel is named
the active one.
PACKAGE CONTENTS
• Speaker System — 1 pc
• Operation Manual — 1 pc
• Warranty card — 1 pc
Technical support is on www.sven..

ENG
11
SPS-585
User Manual
SAFETY PRECAUTIONS
Caution! High voltage inside! To avoid the risk of electric
shock do not open or touch elements inside.
• To avoid electric shock, do not open the MSS and do not perform repairs by yourself. Service
and repairs should be performed only by qualied specialists in an authorized service center. The
list of authorized service centers is available on www.sven..
• Do not allow the circuit of wires (including the grounded ones) between the speakers, on the
power amplier or the ground, for it causes damage to the power amplier output stage.
• Do not touch the MSS power cord plug pins for 2 seconds after unplugging it from the mains.
• Do not put foreign objects inside the holes of the MSS.
• Protect the MSS from high humidity, water and dust.
• Protect the MSS from heating: do not place it closer than 1 m from a heat source. Do not expose
it to direct sunlight.
• Do not place the MSS in poorly ventilated areas. Leave an air gap of 10 cm or more. When oper-
ating the MSS, do not put any devices on it, do not cover it with cloth or other objects preventing
it from cooling.
• Do not use any chemical agents for cleaning. Clean it with dry soft cloth only.
SPECIAL FEATURES
• RF transmitter for detailed high frequency reproduction.
• Volume control.
• Headphone and microphone jacks.
• MDF speaker system cabinet.
Control panel
a VOL: power knob; volume control knob.
b: microphone jack.
c Power indicator.
d: headphone jack.
PREPARATION AND OPERATION
Speaker placement
• Place the speakers symmetrically to the listener at least
one meter away.
• Place MSS far away from monitors and TV sets, as in-
signicant image distortion in these supersensitive devic-
es is possible.
Fig.1.

ENG
12
2.0 Multimedia
Speaker System
MSS Connecting
SPS-585 2.0 Multimedia Speaker System can be connected to virtually any audio source: MP3
player, PC sound card, etc. (see connection diagram, Fig. 2).
• Before making any connections, make sure that the MSS power supply is disconnected. Plug
the built-in 3.5 mm mini-jack signal cables: connect the audio cable (green mini-jack) to the audio
output jack of your sound source and the microphone cable (pink mini-jack) — to the microphone
jack (Fig. 2).
• Connect the speaker to the mains outlet.
• Turn on your audio source.
• Adjust the master volume level by turning the VOLUME control knob a. To increase the volume,
turn the knob clockwise; to reduce it, turn the knob counterclockwise.
• Plug your microphone into the microphone jack b, and your headphones into the headphone
jack
d.
Notes. After nishing using the MSS, mind to switch it off. To improve the sound quality,
use the Line-Out output of your sound card.
Fig. 2. Connection diagram
Power cord
Mobile device
PC
Socket
Audio cable
to MIC input
to audio source

ENG
13
SPS-585
User Manual
TROUBLESHOOTING
Problem Cause Solution
The MSS
does not turn on.
The MSS isn’t connected
to a mains outlet.
Check the connection.
No sound. The volume level is set
at minimum value.
Adjust the volume control knob.
Improperly connected audio
source.
Connect audio source correctly
There is too quiet
sound of speakers.
The volume level is set
at minimum value.
Adjust the volume control knob.
Distortion of sound. Large amplitude
of the input signal.
Turn down the source volume
and MSS volume.
If none of the above methods can solve the problem, please seek professional advice at your near-
est service center. Never attempt to repair the product yourself.
TECHNICAL SPECIFICATIONS
Parameter, measurement unit Value
Output power (RMS), W 20 (2 × 10)
Frequency response, Hz 70 — 20 000
Speaker diameter (HF + LF), mm 23 + 75
Power supply, V/Hz ~230/50
Dimensions (one speaker) (L × W × H), mm 123 × 160 × 210
Weight, kg 1.5
Notes. Technical specications given in this table are supplemental information andcan-
not give occasion to claims. Technical specications and package contents are subject
tochange without notice due to the improvement of SVEN production.

14
Для заметок/Для нотаток/Notices

15
SPS-585
Для заметок/Для нотаток/Notices

Мультимедийная
акустическая система 2.0
SPS-585
Модель: SPS-585
Импортер в России: OOO «Регард», 105082,
г.Москва, ул. Фридриха Энгельса, д.75, стр.5.
Уполномоченная организация в России:
ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха
Энгельса, д. 56, стр. 1. Условия гарантийного
обслуживания смотрите в гарантийном та-
лоне или на сайте www.sven.fi. Гарантий-
ный срок: 12 мес. Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед», 176
Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Сканди-
навия Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модель: SPS-585
Постачальник/імпортер в Україні: ТОВ «СВЕН
Центр», 08400, Київська область, м. Пере-
яслав-Хмельницький, вул. Героїв Дніпра,
31, тел. [phone]. Приз начення,
споживчі властивості та відомості про безпе-
ку товару дивіться у Керівництві з експлуа-
тації. Умови гарантійного обслуговування
д ивіться в гарантійному талоні або на сайті
www.sven.fi. Гарантійний термін: 12 міс.
Строк служби: 2 роки. Товар сертифіковано/
має гігієнічний висновок. Шкідливих речовин
не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат
Роуд, № 02-02, Сінгапур, 427447. Виготовлено
під контролем «Свен Скандинавія Лімітед»,
48310, Фінляндія, Котка, Котолахдентіє, 15.
Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat
Road, № 02-02, Singapore, 427447.
Produced under the control of Oy Sven Scan-
dinavia Ltd. 15, Kotolahdentie, Kotka, Finland,
48310. Made in China.
® Registered Trademark
of Oy SVEN
Scandinavia Ltd. Finland.
0B0601
