Swidget Wi008uwa User manual

IMPORTANT SAFETY INSTRUCTIONS

INSERT BUTTON ACTIONS LED INFORMATION

Button Press

and Hold LED State Action

Momentary Press - Toggle Power

9-12 seconds White Restart Device

12-15 seconds Red Factory Reset

15+ seconds - No Action

LED DESCRIPTION ACTION

Rapidly Blinking White Initializing

Blinking Green x 2 Ready to pair (Discovery

Mode)

Blinking Red x 2 Ready to pair (notify

support)

Blinking Blue Pairing

Blinking Orange x 2 Reconnecting to router

Blinking Orange x 3 Reconnecting to cloud

services

Solid Green Normal Operation (Power

state is ON)

PROBLEMS or QUESTIONS:

If you have any problems with or questions about the

Swidget device or Insert, contact our tech support team:

[email protected]

For the most up-to-date product support, accessories,

electronic (PDF) format manuals and more, visit

www.swidget.com

No user serviceable parts in this unit.

If you have problems with your router, please consult

the manufacturer for the appropriate support.

Contains FCC ID: 2AR26-SWIDGETWI100

Contains IC: 24603-SWDTWI10100

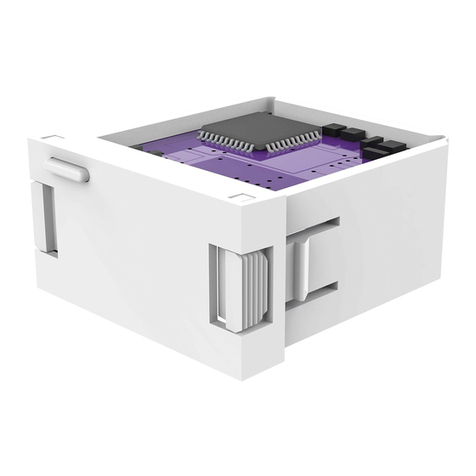

Push to

Install

Side Latches

FCC COMPLIANCE STATEMENT:

This device complies with part 15 of the FCC and ISED Canada license-exempt RSS standard(s). Operation is subject to the following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized modications to this equipment. Such modications could void the user’s authority to operate the

equipment.

NOTE: This equipment complies with FCC and ISED Canada RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum

distance of 20cm between the radiator & your body. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed and used in accordance with the instructions may cause harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o󰀨 and on, the user

is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit di󰀨erent from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

Important note: To comply with the ISED Canada and FCC RF exposure compliance requirements, no change to the antenna or the device is permitted. Any change to the antenna or the device could

result in the device exceeding the RF exposure requirements and void user’s authority to operate the device.

SAVE THESE INSTRUCTIONS

OPERATION:

MANUAL OUTLET SWITCHING - Works with connected Insert only

1. Tap Insert button to toggle state of outlet ON or OFF.

Wi-Fi NETWORK PAIRING/JOINING

1. Press Insert button and hold for 12-15 seconds until the INSERT LED turns solid RED, then release.

LED will begin to rapidly blink WHITE for approximately 30 seconds and then blink GREEN to indicate

Insert is in DISCOVERY MODE.

2. Follow App based pairing steps for Wi-Fi connection.

MUST BE INSTALLED AND USED ONLY WITH AN APPROVED/CERTIFIED SWIDGET DEVICE. USE WITH ANY OTHER DEVICE IS PROHIBITED

AND WILL VOID THE WARRANTY.

WARNING AND CAUTIONS:

• WHILE NOT REQUIRED, IT IS RECOMMENDED TO AVOID ANY RISK OF SHOCK OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR

FUSE AND TEST THAT THE POWER IS OFF BEFORE INSTALLING OR REMOVING ANY INSERT.

• Not for use to control medical or life support equipment.

• For INDOOR use only: 14-104F (-10-40C).

• Insert can only be installed in one orientation. Rear alignment pins prevent incorrect installation. Do not forcibly install an Insert.

• When using with a Swidget Outlet, do not use Wi-Fi devices to control electric heaters or any other appliances which may present a hazardous

condition due to unattended or unintentional or automatic power on control.

• Double check any external Wi-Fi settings for accuracy before using them.

• Requires a wireless router and Internet connection for device setup.

• Actual wireless performance in a home depends on the numbers of walls/obstacles between the Insert and wireless router.

FEATURES:

• Remote ON/OFF control via wireless router

• Manual ON/OFF control via front panel push button

• Independent power monitoring

• Wi-Fi Compatible

INSTALLATION:

1. TO AVOID SHOCK OR DEATH, IT IS RECOMMENDED TO TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST

THAT THE POWER IS OFF BEFORE INSTALLING OR REMOVING INSERT

2. This device is to be installed in a Swidget device ONLY.

3. Orient the Insert to line up with the pins in the device cavity. NOTE: alignment pins will prevent incorrect installation.

4. Push Insert into the device cavity until the two side latches engage.

5. Re-enable power to the circuit breaker.

6. a. FOR FIRST TIME INSTALLATION FROM NEW, THE INSERT LED WILL BLINK WHITE FOR APPROXIMATELY 30 SECONDS

TO PREPARE THE DEVICE. INSERT WILL BLINK GREEN WHEN READY FOR NETWORK PAIRING.

b. For Inserts being moved, the Insert will power up with the previous location settings.

7. Download the Swidget app from the iOS App Store or Google Play,

Wi-Fi Control + Air Quality

Model No.: WI008UWA Rated: 0.1 - 5VDC

DESCRIPTION:

When paired with a Swidget device, the Wi-Fi + Air Quality Sensor allows the user remote control and the ability to monitor power used by the device. Users

can use the Insert to create sensor-based automation, where air quality, temperature, humidity, and pressure conditions can trigger actions in Swidget wiring

devices, send notications, and more. The Wi-Fi + Air Quality Sensor connects to your home’s wireless router via the App (Android and iOS). Once connected

the Insert can be monitored and set up for use.

• Temperature sensing between 14-104F or –10 to 40 °C

(+/- 1°C or 1.8F {after calibration})

• 0 to 100% RH (relative humidity) operating range

{+/- 5% RH)

• Atmospheric pressure sensing between 30 and 110 kPa

• Air quality sensing

DDS50N0102 REVA00

PROBLÈMES OU QUESTIONS:

Si vous rencontrez des problèmes ou vous avez des

questions sur l’appareil Swidget ou l’Insert, contactez

notre équipe d’assistance technique:

[email protected]

Pour obtenir les informations techniques et données de

produits les plus récentes, les accessoires, les manuels

au format électronique (PDF) et plus encore, visitez le

site www.swidget.com.

Aucune pièce réparable par l’utilisateur dans cet

appareil.

Si vous rencontrez des problèmes avec le routeur,

veuillez consulter le fabricant pour obtenir l’assistance

nécessaire.

Contient FCC ID: 2AR26-SWIDGETWI100

Contient IC: 24603-SWDTWI10100

DÉCLARATION DE CONFORMITÉ FCC:

Ce dispositif est conforme aux exigences de ISDE Canada et de la partie 15 des réglements de la FCC ainsi qu’aux normes en matière de brouillage (NMB) préjudiciable. Il peut être utilisé à condition qu’il:

1) ne cause aucun brouillage préjudiciable et

2) ne soit pas a󰀨ecté par les interférences d’autres dispositifs susceptibles notamment d’en pertuber le fonctionnement.

MISE EN GARDE DE LA FCC: Le fabricant ne saura être tenu responsable de toute interférence nuisible aux communications radio et télévision provoquée par toute modication illégale apportée à cet

équipement. Toute modication apportée pourrait avoir pour e󰀨et d’annuler les droits d’utilisation du produit.

MISE EN GARDE: Cet équipement est conforme aux limites d’exposition aux radiations RSS-102 de la FCC et de ISDE Canada établies pour un environnement non contrôlé. Cet équipement doit être

installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Ces normes ont été élaborées dans le but d’assurer une protection raisonnable contre le brouillage préjudiciable quand l’équipement est utilisé en milieu résidentiel. Cet équipement génère, utilise et peut

irradier de l’énergie haute fréquence; s’il n’est pas installé et utilisé conformément aux directives, il peut engendrer des pertubations susceptibles de brouiller les radiocommunications. Il est cependent

impossible de garantir l’absence de telles pertubations dans une installation donnée. Si cet équipement est source de parasites au niveau des récepteurs radio ou des téléviseurs, ce qu’on peut determiner

en le mettant sous et hors tension, on recommande à l’utilisateur de rectier la situation en adoptant une ou plusieurs des mesures suivantes:

- réorienter ou déplacer l’antenne réceptrice;

- augmenter la distance entre l’équipement et le récepteur;

- brancher l’équipement à une prise sur un circuit autre que celui où est branché le récepteur;

- consulter le détaillant ou un technicien expérimenté en matière de

MISE EN GARDE IMPORTANTE: An d’assurer la conformité aux exigences de ISDE Canada et de la FCC en matière d’exposition aux radiofréquences, aucune modication de l’antenne ou de l’appareil

n’est autorisée. Toute modication de l’antenne ou de l’appareil pourrait avoir pour conséquence que l’appareil dépasse les exigences en matière d’exposition aux radiofréquences et annule le droit de

l’utilisateur de faire fonctionner l’appareil.

FONCTIONNEMENT:

COMMUTATION MANUELLE DES PRISES – fonctionne uniquement avec la connexion radio

1. Appuyer sur le bouton de l’Insert et maintener-le enfoncé pendant 1 seconde, puis relâcher-le.

APPARIEMENT/RACCORDEMENT AU RÉSEAU WIFI

1.Appuyer sur le bouton de l’Insert et maintener-le enfoncé pendant 13 secondes jusqu’à ce que la

DEL de l’Insert s’allume en rouge (solide), puis relâcher-le. La DEL de l’Insert clignotera rapidement en

blanc pour environ 30 secondes, et ensuite clignotera en vert pour indiquer que l’Insert est en mode

d’appariement.

2. Suiver les étapes d’appariement dans l’application pour la connexion Wi-Fi.

INSTALLATION:

1. POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION,, IL EST RECOMMANDÉ DE COUPER L’ALI-

MENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE L’ALIMENTATION EST ÉTEINTE AVANT D’INSTALLER OU

DE RETIRER UN INSERT.

2. Ce dispositif doit être installé seulement dans un appareil Swidget.

3. Orienter l’Insert pour aligner avec les broches dans la cavité de l’appareil. REMARQUE: les broches d’alignement empêcheront une

installation incorrecte.

4. Pousser l’Insert dans la cavité de l’appareil jusqu’à ce que les deux loquets latéraux s’enclenchent.

5. Réactiver l’alimentation à l’appareil.

6. a. POUR LA PREMIÈRE INSTALLATION D’UN DISPOSITIF NOUVEAU, LA DEL DE L’INSERT CLIGNOTERA EN BLANC POUR

ENVIRON 30 SECONDES DURANT L’INITIALISATION. LA DEL DE L’INSERT CLIGNOTERA EN VERT QUAND IL EST PRÊT POUR

ÉTABLIR LA CONNEXION AU RÉSEAU.

b. Pour les Inserts déplacés, l’Insert s’allumera avec les paramètres d’emplacement précédents.

7. Téléchargez l’application Swidget depuis l’App Store iOS ou Google Play.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Push to

Install

Side Latches

Loquets Latéraux

Pousser pour

Installer

CONSERVER SOIGNEUSEMENT CES DIRECTIVES

CARACTÉRISTIQUES:

• Commande de MARCHE/ARRÊT à distance via un

routeur sans l

• Commande manuelle MARCHE/ARRÊT via le bouton

du panneau avant

• Surveillance indépendante de l’alimentation

• Compatible Wi-Fi

DOIT ÊTRE INSTALLÉ ET UTILISÉ UNIQUEMENT AVEC UNE PRISE OU INTERRUPTEUR SWIDGET AGRÉÉE/CERTIFIÉE. L’UTILISATION AVEC

TOUT AUTRE APPAREIL EST INTERDITE ET ANNULE LA GARANTIE.

AVERTISSEMENTS ET MISES EN GARDE:

• BIEN QU’IL NE SOIT PAS NÉCESSAIRE, IL EST RECOMMANDÉ D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU D’ÉLECTROCUTION;

COUPER L’ALIMENTATION AU DISJONCTEUR OU À LA FUSIBLE ET VÉRIFIER QUE L’ALIMENTATION EST ÉTEINTE AVANT D’INSTALLER

OU DE RETIRER UN INSERT.

• Ne pas utiliser pour contrôler de l’équipement médical ou de soutien de la vie.

• Utiliser seulement à l’INTÉRIEUR: 32-104F (0-40C).

• L’Insert ne peut être installé que dans un seul sens. Les broches d’alignement arrière empêchent une installation incorrecte. N’installez pas de force

un Insert.

• N’utiliser pas de dispositifs Wi-Fi pour commander des radiateurs électriques ou tout autre appareil pouvant présenter une condition dangereuse en

raison d’une mise sous tension automatique ou involontaire de la commande.

• Vérier la précision de toute programmation externe Wi-Fi avant de les utiliser.

• Nécessite un routeur sans l et une connexion Internet pour la conguration du dispositive.

• Les performances réelles dans une maison dépendent du nombre de murs/obstacles entre l’Insert et le routeur sans l.

Capteur de la qualité de l’air + contrôle Wi-Fi

Model No.: WI008UWA Coté: 0.1 - 5VDC

• Détection de température entre 14-104F ou –10 et 40 ° C

(+/- 1 ° C ou 1.8F {après étalonnage})

• Plage de fonctionnement de 0 à 100% HR

(humidité relative) {+/- 5% HR)

• Détection de la pression atmosphérique entre

30 et 110 kPa

• Détection de la qualité de l’air

DESCRIPTIF:

Lorsqu’il est jumelé avec un appareil Swidget, l’Insert de Capteur de la qualité de l’air + contrôle Wi-Fi permet à l’utilisateur de télécommander l’appareil et de

surveiller l’alimentation utilisée par l’appareil. Les utilisateurs peuvent utiliser l’Insert pour créer une automatisation basée sur des capteurs, où les conditions

de la qualité de l’air peuvent déclencher des actions parmis les appareils Swidget, envoyer des notications, etc. L’Insert de Capteur de la qualité de l’air

+ contrôle Wi-Fi se connecte au routeur sans l de votre domicile via l’application (Android et iOS). Une fois connecté, l’Insert peut ensuite être surveillé et

conguré pour être utilisé.

ACTIONS DE BOUTON DE L’INSERT TABLEAU DE L’INDICATEUR DEL

Bouton Enfoncé en

Continu

État de la

DEL Fonctionnement

Pression momentanée - Bascule l’état

9-12 secondes Blanc Redémarrer l’appareil

12-15 secondes Rouge Retour aux paramètres

d’usine

15+ secondes - Aucune action

CODE DE COULEUR
