System air Villavent VR-300 TK/B/3 Instruction Manual

205047/ 392471 14.01.2008/RD/KMB
Villavent VR-300 TK/B /3 & /4
Bruks- og vedlikeholdsanvisning
Drift - och skötselanvisningar
Bedienungs- und Wartungsanleitung
User and maintenance instructions

2
FORORD
Villavent ventilasjonsaggregater med
varmegjenvinning er produsert siden 1980.
Aggregatene er installert i tusenvis av bygg i
Norge og utlandet.
Erfaringen fra disse installasjonene er samlet i
Villavent VR-300 TK/B. De siste resultatene
fra inneklimaforskningen er her tatt hensyn til,
og det er stilt høye krav til kvalitet og
funksjonsdyktighet.
Selv om mye kunnskap og erfaring er benyttet
i utviklingen av aggregatet, avhenger et godt
resultat likevel av at anlegget brukes og
vedlikeholdes som beskrevet i dette heftet.
INNHOLDSFORTEGNELSE
GENERELT side 5
BETJENING side 6
ADVARSEL side 10
VEDLIKEHOLD side 10
FEILSØKING side 14
SERVICE side 16
INTRODUKTION
Villavent har producerat värmeåtervinnings-
aggregat som, sedan 1980, är installerade i
tusentals byggnader.
Erfarenheter från dessa installationer är
samlade i Villavent VR-300 TK/B. Vi har tagit
hänsyn till de senaste resultaten inom
inneklimat forskningen, och vi har ställt höga
krav på kvalitet och prestanda.
För att anläggningen skall bibehålla hög
kvalitet, måste service och underhåll skötas
enligt beskrivningen i detta häfte.
INNEHÅLLSFÖRTECKNING
GENERELLT sid 5
REGLERING sid 6
VARNINGS FÖRESKRIFTER sid 10
SKÖTSEL sid 10
FELSÖKNING sid 14
SERVICE sid 16

3
EINLEITUNG
Villavent Lüftungs- und Wärmerück-
gewinnungsanlagen werden seit 1980
produziert. Diese Geräte sind und werden in
Tausenden von Gebäuden in Norwegen und
Großbritannien eingesetzt.
Alle Erfahrungen aus diesen Anwendungen
haben wir in die Villavent VR-300 TK/B Geräte
einfließen lassen. Ebenso wurde die letzte
Untersuchung über den Zusammenhang
zwischen Innenraumklima und dem
menschlichen Wohlbefinden berücksichtigt.
Große Beachtung gilt der Qualitätssicherung.
Trotz aller gewonnenen Erfahrung und größter
Sorgfalt bei der Entwicklung hängt das
letztendliche Ergebnis immer von der Sorgfalt
bei der Installation und dem Gebrauch ab.
Diese Anleitung soll Ihnen bei der Bedienung
und der Wartung helfen.
INHALT
ALLGEMEINES Seite 5
BEDIENUNG Seite 8
ACHTUNG Seite 12
WARTUNG Seite 12
FEHLERSUCHE Seite 15
KUNDENDIENST Seite 16
INTRODUCTION
Villavent have been manufacturing heat
recovery units since 1980. The units are
installed in thousands of buildings in Norway,
with increasing numbers in the U.K.
Experience from these installations is
incorporated in our unit, the Villavent
VR-300 TK/B. The latest results from the
studies of the indoor climate and its influence
on our health are taken into consideration, and
great emphasis is given to quality and
performance.
However, even after we have put all our
experience into developing the unit, the final
result depends on the quality of the total
installation and maintenance described in this
booklet.
INDEX
GENERAL page 5
OPERATION page 8
WARNING page 12
MAINTENANCE page 12
TROUBLESHOOTING page 15
SERVICE page 16

4

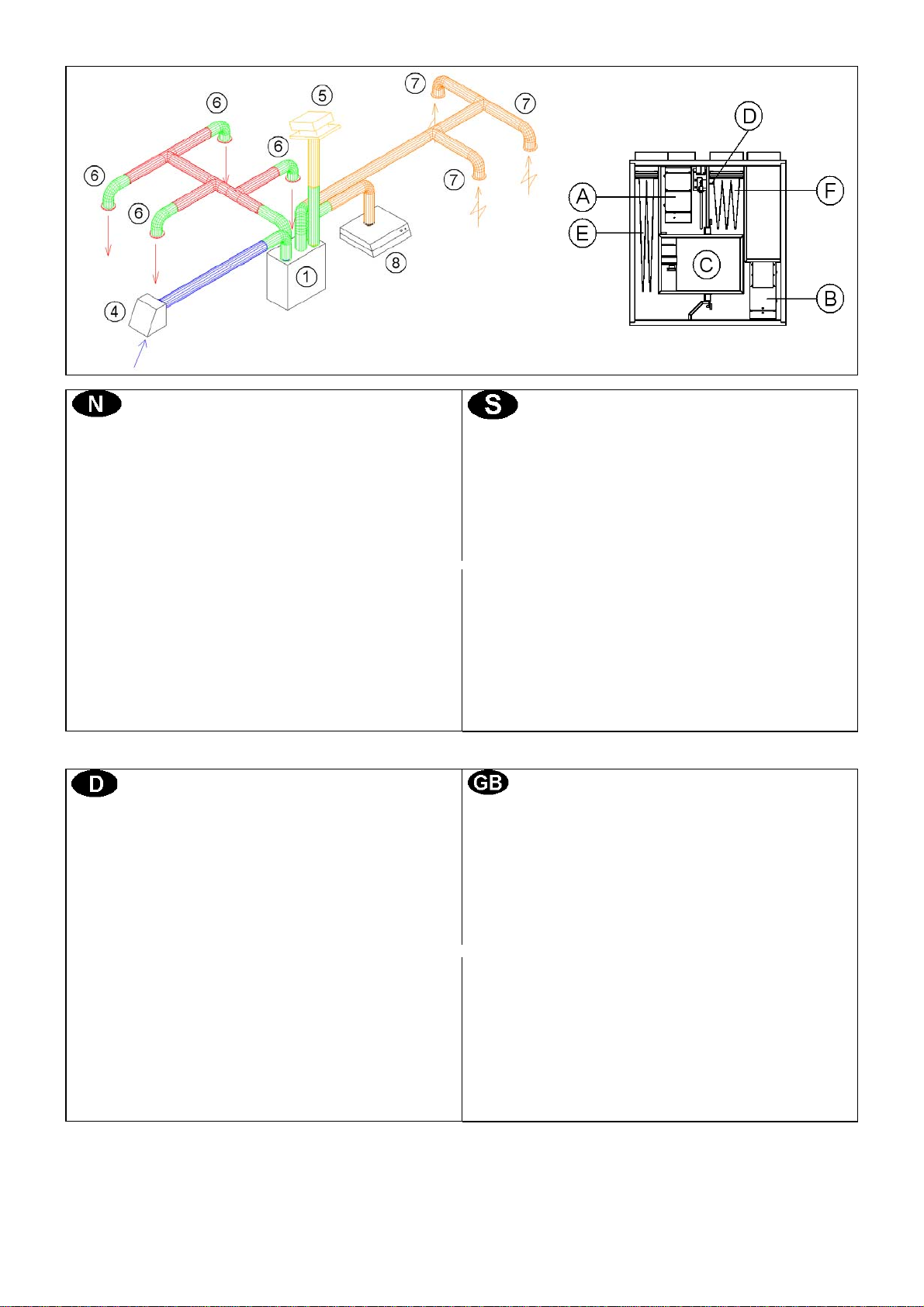

Fig. 1
1.) Aggregat
4.) Uteluft/friskluftinntak
5.) Avkast av forurenset luft
6.) Tilluftventiler i oppholdsrom
7.) Avtrekksventiler i lukt-\våtrom
8.) Evt. kjøkkenhette
1.) Aggregat
4.) Uteluftsintag
5.) Avluft
6.) Tilluftsdon
7.) Frånluftsdon
8.) Event. spiskåpa
A.) Tilluftvifte
B.) Avtrekksvifte
C.) Varmeveksler
D.) Temperatur
E.) Friskluftfilter
F.) Avtrekksfilter
A.) Tilluftsfläkt
B.) Frånluftsfläkt
C.) Värmeväxlare
D.) Temperatur
E.) Tilluftsfilter
F.) Frånluftsfilter
1.) Zentralgerät
4.) Außen-/Frischluftöffnung
5.) Abluftöffnung (Dachhaube)
6.) Zuluftventil in Wohn- und Schlafräume
7.) Abluftventile in Nassräumen
8.) Dunstabzugshaube (falls angeschl.)
1.) Unit
4.) Fresh air intake
5.) Discharge extract air
6.) Inlet diffusers in living rooms
7.) Extract louvers in wet rooms
8.) Cookerhood, if installed
A.) Zuluftgebläse
B.) Abluftgebläse
C.) Wärmetauscher
D.) Temperatur
E.) Frischluftfilter
F.) Abluftfilter
A.) Inlet fan
B.) Extract fan
C.) Heat exchanger
D.) Temperature
E.) Fresh air filter
F.) Extract filter

5
GENERELT
Villavent, VR-300 TK/B er et komplett
ventilasjonsaggregat for tilførsel av filtrert og
oppvarmet friskluft i oppholdsrom, samt
avtrekk av tilsvarende luftmengde i våtrom.
Aggregatet er utstyrt med varmegjenvinner og
automatikk for å kunne ventilere på en sikker
og økonomisk måte.
VR-300 TK/B er spesielt godt egnet for bruk i
leiligheter hvor kanalføringer, lukt og
forurensing fra komfyravtrekket
(kjøkkenhetten) ofte medfører utfordringer. En
bypass-løsning i VR-300 TK/B gjør at
kjøkkenhetten kan tilkobles aggregatet.
Komfyravtrekket ledes direkte til avtrekksviften
uten at lukt og forurensing føres gjennom
varmeveksleren.
Aggregatet skifter automatisk mellom
vinterdrift med varmegjenvinning, og
sommerdrift uten varmegjenvinning.
GENERELLT
Villavent, VR-300 TK/B är ett komplett
ventilationsaggregat för tillförsel av filtrerad
och uppvärmd uteluft, samt bortforsling av
motsvarande mängd förbrukad luft.
Aggregatet är utfört med värmeväxlare och
automatik för att kunna ventilera på ett säkert
och ekonomiskt sätt.
VR-300 TK/B är speciellt framtaget för
lägenheter, där utrymmet för kanaler, lukt från
spiskåpan ofta medför kompromisser. En
bypass-lösning i VR-300 TK/B gör att
spiskåpan kan anslutas till aggregatet.
Matoset leds direkt till frånluftsfläkten utan att
lukt och föroreningar passerar genom
värmeväxlaren.
Aggregatet skiftar automatisk mellan
normaldrift med värmeåtervinning och
sommardrift utan värmeåtervinning.
ALLGEMEINES
Villavent Geräte VR-300 TK/B ist ein
kompaktes Belüftungsanläge zur Lieferung
von gefilterter und vorgewärmter Außenluft bei
Abzug einer gleichen Menge verbrauchter Luft
aus dem Gebäude. Die Geräte sind mit einem
Wärmetauscher aus Aluminium, sowie mit
Steuerungs-funktionen, die eine sichere und
wirtschaft-liche Belüftung gewährleisten
ausgerüstet.
VR-300 TK/B ist speziell für Apartments und
Eigentumswohnungen gedacht, wo
Kanalführung, Gerüche und Schmutz von der
Küche oft eine große Herausforderung sind.
Eine Lösung mit autom. Bypaß macht es
möglich hier eine Dunstabzugshaube
anzuschließen. Die Küchenabluft geht direkt
über den Abluftventilator, um zu vermeiden,
daß Dampf und Schmutz in das Gerät
gelangen.
Das Gerät schaltet automatisch zwischen
Winter- und Sommerbetrieb um (mit/ohne
Wärmerückgewinnung.)
GENERAL
Villavent VR-300 TK/B is a complete
ventilation units for supply of filtered and
preheated outdoor air to residential areas and
extract of a corresponding amount of used air
from WC, bathroom and other wet rooms. The
unit is equipped with a heat exchanger in
aluminium and control functions to ensure
safe and economical ventilation.
VR-300 TK/B is especially designed for
installation in flats and apartments where duct
runs, smells and pollution from the kitchen
extract (cookerhood) often is a great
challenge. A bypass solution in the VR-300
TK/B makes is possible to connect the unit to
cookerhood. The kitchen extract goes directly
to the extract fan avoiding fumes and pollution
to be led into the heat exchanger.
The unit will automatically alternate between
winter operation with heat recovery and
summer operation without heat recovery

6

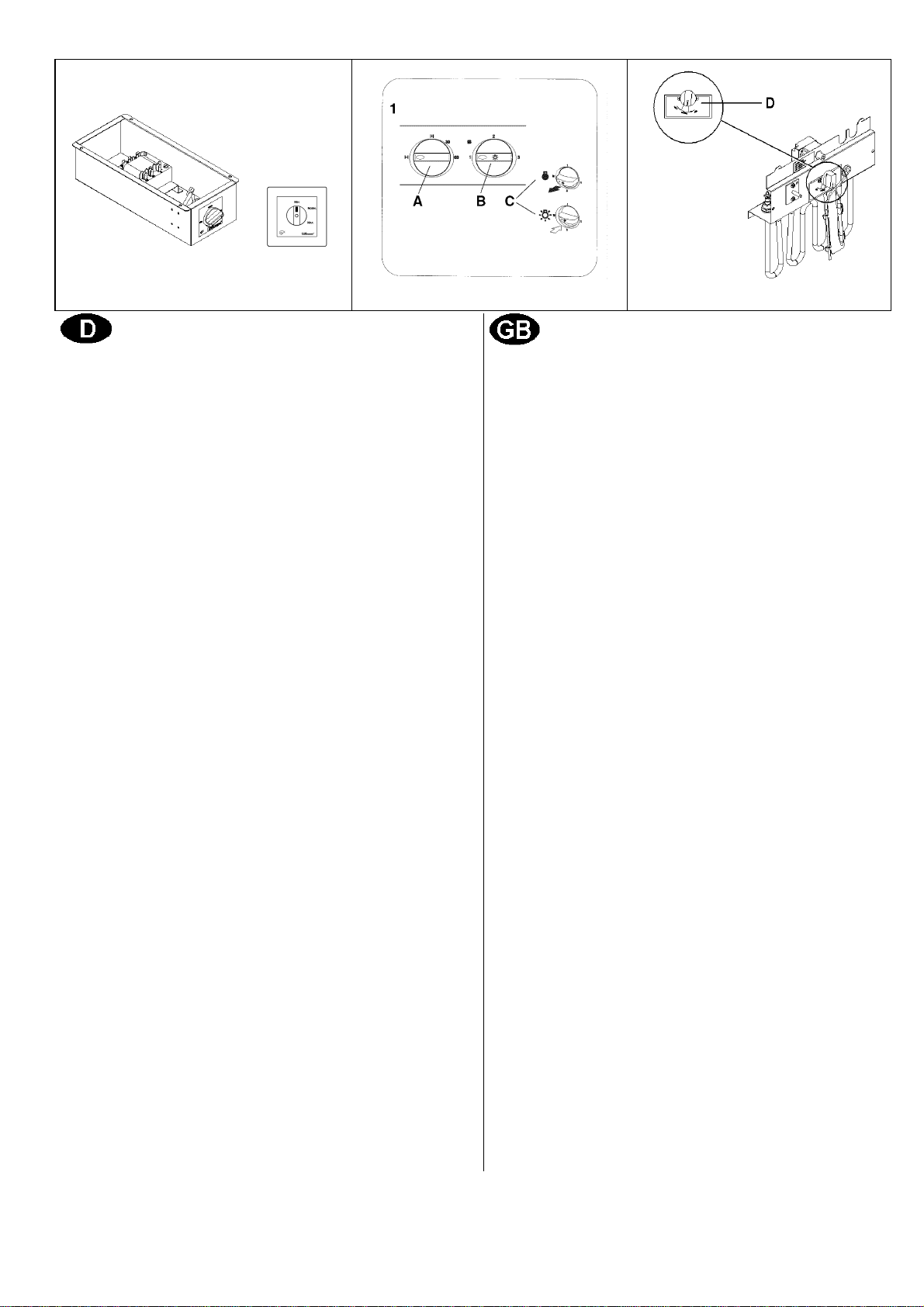

Fig. 3a
Fig. 3b Fig. 3c
BETJENING (Fig. 3)
Luftmengde kan alternativt reguleres fra
reguleringsbryter m/trafo, type CTK/B , type
CT/KB-S eller fra kjøkkenhette. CTK/B-S har
separat betjeningsbryter, og benyttes ved
fjernbetjening av aggregatet
Luftmengde (viftehastighet)
Min (1) Minimumsventilasjon. Kan benyttes når
boligen ikke er i bruk.
Norm (2) Normalventilasjon tilpasset boligen.
Max (3) Forsert ventilasjon. Benyttes ved
behov for større luftskifte.
Alternative luftmengder på hvert trinn kan velges
ved å endre tilkoblingspunktet på trafo (se
koblingsskjema for reg.bryter/kjøkkenhette).
Tillufttemperatur (fig 1 og 3c)
Tillufttemperatur innenfor normalområdet kan
velges på bryter "D" plassert innvendig i
aggregatet. Tillufttemperaturen økes/senkes ved
hhv. å vri med- eller moturs.
Når varmegjenvinningen fra avtrekksluften ikke
er tilstrekkelig til å oppnå innstilt tillufttemperatur,
kobles elektrisk varmebatteri inn automatisk.
(Generelt anbefales å benytte så lav tilluft-
temperatur som mulig uten at trekkfølelse
oppstår. Derved oppnås best mulig energi- og
ventilasjonseffektivitet).
REGLERING (Fig. 3)
Luftmängden kan alternativt regleras från
regleringsbrytare m/trafo, typ CTK/B, type
CT/KB-S eller från kökskåpan. CTK/B-S har
separat betjäningspanel med brytare, och
kan därför användas vid fjärrkontroll av
aggregatet.
Luftmängd (fläkthastighet)
Min (1) Min.ventilation kan användas när
ingen vistas i huset
Norm (2) Normalventilation är anpassat till
huset
Max (3) Forcerad ventilation. Används vid
behov ökad luftomsättning.
Alternativa luftmängder på varje läge kan väljas
med att ändra på inkopplingspunkten på trafo(
se kopplings schema för regleringbrytare/
kökskåpa).
Tillufttemperatur (fig 1 och 3c)
Tilluftstemperatur innanför normalområdet kan
väljas på brytare ”D” placerat invändigt i
aggregatet. Tilluftstemperaturen ökas/sänkes
med att vrida med- eller moturs.
När värmeåtervinningen från frånluften icke är
tillräcklig till att uppnå inställd tillufts temperatur,
kopplas det elektriska värmebatteriet in
automatiskt.. (Generellt bör man använda så
låg tilluftstemperatur som möjligt utan att drag
uppstår. Därvid uppstår bästa möjliga energi-
och ventilationseffektivitet).

7
"Sommerdrift"
Når tillufttemperaturen er høyere enn innstilt
kobles varmegjenvinningen automatisk ut ved at
varmevekslerens rotasjon stoppes (sommerdrift).
Komfyravtrekk
VR-300 TK/B er konstruert for å kunne kobles
sammen med Villavent kjøkkenhette tilpasset
dette.
NB! Kjøkkenhette må være utstyrt med spjeld
som er tett i lukket stilling (uten åpning for
grunnventilasjon).
Ved behov for komfyravtrekk (matlaging) åpnes
spjeldet i kjøkkenhetten vha. bryter "A".Samtidig
reguleres viftene til forsert ventilasjon (3) vha.
bryter "B". Komfyravtrekket ledes utenom
varmeveksleren og direkte til avtrekksviften.
Avtrekksviftens kapasitet utnyttes da primært til
komfyravtrekk, men en liten luftmengde opprett-
holdes gjennom avtrekksventilene. Åpningstiden
for spjeldet i kjøkkenhetten er regulerbar mellom
5 og 60 minutter. Spjeldet lukker automatisk etter
innstilt tid, eller manuelt ved å vri bryter "A" til .
Anm:Komfyravtrekket ledes utenom
varmeveksleren, og innstilt tillufttemperatur
opprettholdes av elektrisk varmebatteri i
aggregatet. Den automatiske lukkingen av
spjeldet i kjøkkenhetten er med på å sikre
energieffektiv bruk av ventilasjonsanlegget.
Anlegget er beregnet for kontinuerlig drift, og
skal bare stoppes for vedlikehold/ service.
"Sommardrift"
När tilluftstemperaturen är högre än inställt
värde kopplas värmeåtervinningen automatisk
ur och värmeväxlarens rotation stoppas
(sommardrift).
Spiskåpa
VR-300 TK/B är konstruerad för att kunna
monteras tillsammans med Villavents
kökskåpa.
OBS! Spiskåpan måste vara utrustad med ett
tättslutande spjäll (utan öppning för
grundventilation).
Vid forcerad ventilation från spiskåpan öppnas
spjället i kåpan via brytare "A" Samtidig
regleras fläktarna upp till maxfart (3) via
brytare "B". Matoset leds bredvid
värmeväxlaren och direkt till frånluftsfläkten.
frånluftsfläktens kapacitet utnyttjas då främst
till matoset men en liten luftmängd kommer
fortfarande via det övriga frånluftssystemet.
Öppningstiden för spjället i spiskåpan är
reglerbart mellan 5 och 60 minuter. Spjället
stänger automatiskt efter inställd tid, eller
manuellt genom att vrida på brytare "A" till .
OBS! Kökskåpan´s avluft leds utanför
värmeväxlaren , och inställd tillufts-
temperatur upprätthålls av det elektriska
värmebatteriet i aggregatet. Den
automatiska stängningen av spjället i
spiskåpan, är en del av funktionen för
att upprätthålla en energieffektiv
användning av anläggningen.
Aggregatet är anpassat för kontinuerlig
drift, och ska bara stoppas vid service/
skötsel.

8
Fig. 3a
Fig. 3b Fig. 3c
BEDIENUNG (Abb. 3)
Die Luftmenge kann alternativ über die
Drehzahlregelung des Ventilators mit dem
Transformatortyp CTK/B, Typ CT/KB-S oder
von der Dunstabzugshaube geregelt werden .
CTK/B-S ist mit einer Fernbedienung für die
Ventilatorengeschwindigkeit ausgestattet.
Luftmenge (Ventilatorgeschwindigkeit)
Min (1) Minimalbelüftung. Während dem Urlaub
oder wenn das Gebäude nicht genutzt
wird.
Norm (2) Normale, an das Gebäude angepasste
Belüftung.
Max (3) Starke Belüftung; wenn höhere
Luftmenge erforderlich ist.
Unterschiedliche Luftmengen für jede Phase
können durch Verstellen des Soll-Wertes am
Transformator eingestellt werden (siehe
Schaltplan für Dunstabzugshaube/
Drehzahlregler).
Temperatur der Zuluft (Abb. 1 und 3c)
Die Temperatur der Zuluft im normalen Bereich
kann über den Schalter „D" im Inneren des Geräts
eingestellt werden. Die Temperatur der Zuluft
kann durch entsprechendes Drehen im/gegen den
Uhrzeigersinn erhöht/gesenkt werden.
Wenn die Wärmerückgewinnung aus der Abluft
nicht ausreicht, um die eingestellte
Zulufttemperatur zu erreichen, schaltet sich
automatisch ein elektrisches Nachheizregister ein.
(Im Allg. wird empfohlen, die Zulufttemperatur auf
den kleinstmöglichen Wert einzustellen. Dadurch
wird die optimale Energie- und Belüftungseffizienz
gewährleistet).
OPERATION (Fig. 3)
Airflow can alternatively be controlled from
fan speed control with transformer type
CTK/B , type CT/KB-S or from cookerhood.
CTK/B-S is meant for remote fan speed
control
Airflow (fan speed)
Min (1) Minimum ventilation. To be used
during holidays or when the building
is not in use.
Norm (2) Normal ventilation adapted to the
building.
Max (3) Forced ventilation. Is used when extra
airflow is required.
Alternative airflows on each step can be chosen
by changing set point on the transformer (see
wiring diagram in cookerhood/speed controller).
Supply air temperature (fig. 1 and 3c)
Supply air temperature within normal range can
be set from switch "D" inside the unit. Supply air
temperature to be increased / lowered by
turning clockwise/anti-clockwise respectively.
When heat recovery from the extract air is in-
sufficient to obtain set supply air temperature,
an electrical heater battery will automatically be
switched on. (In general it is recommended to
set supply air temperature as low as possible,
avoiding the feeling of draught. This gives the
ultimate energy and ventilation efficiency).

9
„Sommerbetrieb"
Wenn die Zulufttemperatur den eingestellten
Temperaturwert übersteigt, stoppt der Rotor und
die Wärmerückgewinnung wird unterbrochen
(Sommerbetrieb).
Abluft vom Herd (Abb. 3b)
Das VR-300 TK/B ist so konzipiert, dass es an die
spezielle Villavent-Abzugshaube angeschlossen
werden kann.
Hinweis! Die Dunstabzugshaube muss eine
dichtschließende Klappe haben (keine
Abluft wenn die Haube ausgeschaltet
ist).
Während max. Drehzahl (während des Kochens
durch Haube aktiviert) wird die Klappe über den
Schalter "A". Gleichzeitig gehen beide
Ventilatoren auf die höchste Drehzahlstufe (3)
über den Schalter "B". Die Küchenabluft wird
dabei nicht über den Tauscher, sonder direkt
durch den Abluftventilator geführt. Der größte Teil
der Abluft wird dabei über den Dunstabzug
gesaugt, der Rest über die installierten
Abluftventile. Die Laufzeit der DH kann zw. 5 und
60 min eingestellt werden. Die Klappe der DH
schließt dann automatisch und die Ventilatoren
gehen auf die Norm-Stufe zurück. Die DH kann
auch manuell ausgeschalten werden durch drehen
des Schalters "A" auf .
Die Anlage sollte kontinuierlich arbeiten und
nur zur Wartung und Reinigung ausgeschalten
werden.
"Summer operation"
When supply air temperature exceeds set
temperature, the rotor will stop and there will be
no heat recovery (summer operation).
Extract from cooker (Fig. 3b)
The VR-300 TK/B is designed to be connected
to special Villavent cookerhood, adapted for this
use.
Note! The cookerhood must be equipped with a
damper leaving no opening in closed
position (without opening for basic
ventilation).
During forced ventilation from the cooker (when
cooking) the damper in the cookerhood is
opened from switch "A". At the same time the
fans will automatically change to MAX fan
speed (3) from switch "B". Extract from the
cooker is led directly through the extract fan,
and not through the heat exchanger. The
capacity of the extract fan is then primarily used
for extract from the cooker, but a minor airflow
is maintained through the extract louvers. The
opening time for the cookerhood damper can
be set from 5 to 60 minutes. The damper closes
automatically according to chosen time, or
manually by turning switch "A" to .
The system should operate continuously,
and only be stopped for maintenance/
service.

10
1.)
Fig. 4
2.)
ADVARSEL
For å unngå elektrisk støt, brann eller andre
skader som kan oppstå på grunn av feilaktig bruk
og behandling av anlegget, er det viktig å ta
hensyn til følgende:
1. Anlegget må være montert iht.
montasjeanvisning.
2. Støpsel trekkes ut når det skal utføres service
og/eller vedlikehold av aggregat.
3. Tørketrommel må ikke tilknyttes aggregat.
4. Anlegget skal bare benyttes når det er
montert filtre i aggregat.
5. Vedlikehold må utføres som beskrevet i eget
kapittel.

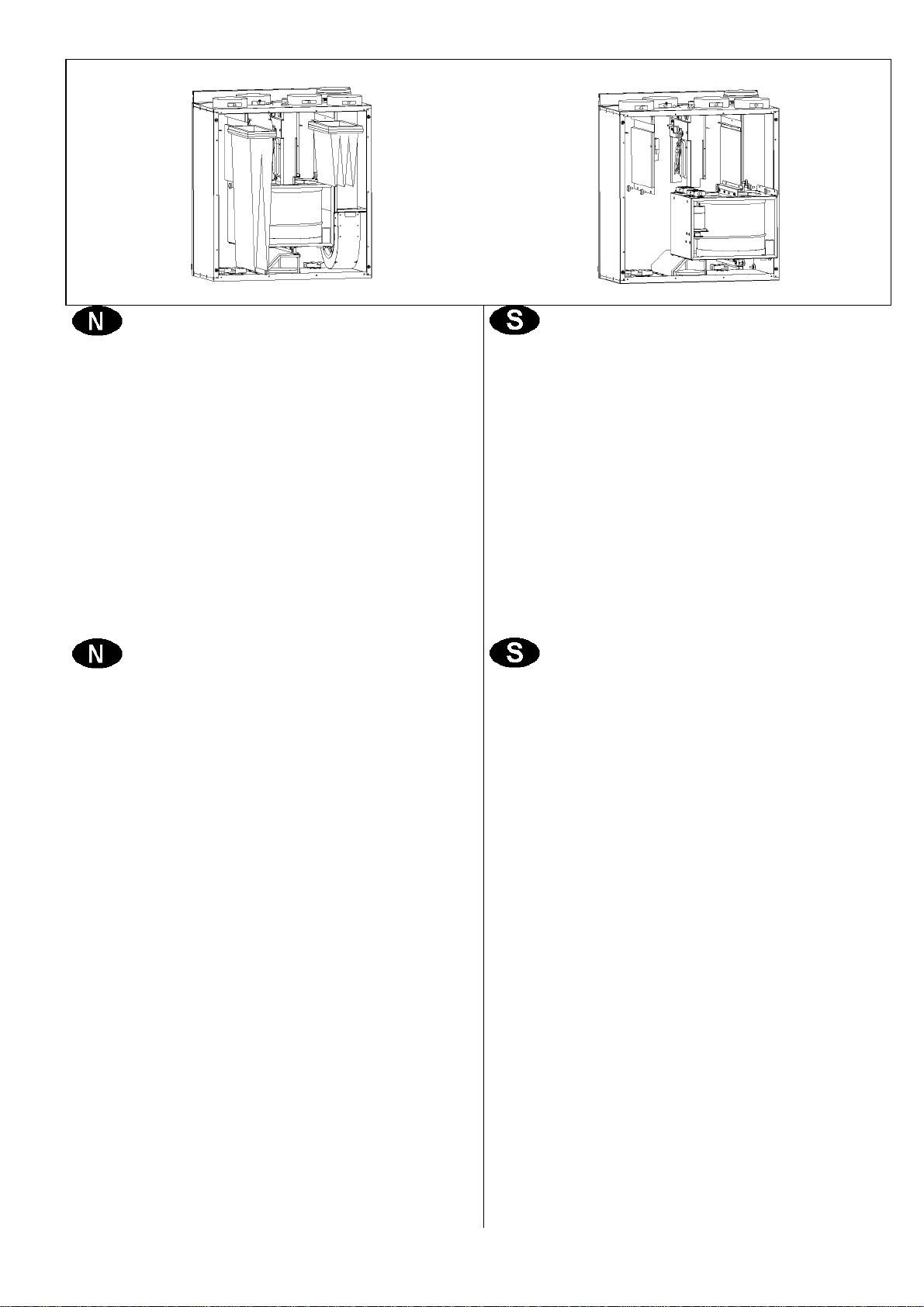

VEDLIKEHOLD (Fig. 4-6)
Vedlikehold av VR-300 TK/B utføres normalt 3 -
4 ganger pr. år. Foruten generell rengjøring
består vedlikeholdet av følgende:
1. Bytte av avtrekks-/friskluftfilter
(1 - 2 ganger pr. år, eller ved behov)
Filtrene er av engangstype og kan ikke
rengjøres.
Se for øvrig vedlagt bestillingskort for filtre.
2. Kontroll av varmeveksler (hvert 3. år)
Varmeveksleren kan etter lengre tids bruk, og
selv med regelmessig filterbytte, bli belagt med
støv som reduserer temperaturvirkningsgraden.
Ved behov kan varmeveksleren trekkes ut og
rengjøres i varmt såpevann (unngå salmiakk-
holdig vaskemiddel).
OBS! Påse at ikke rotormotoren blir utsatt for
fuktighet.
VARNING
För att undvika elektrisk stöt, brand eller andra
skador som kan uppstå på grund av felaktigt
användande eller behandling av aggregatet, är
det viktigt att ta hänsyn till följande:
1. Anläggningen skall vara monterad enligt
montageanvisningar.
2. Stickkontakten dras ur vid service och/eller
inspektion av aggregatet.
3. Torktumlare skall inte anslutas till
anläggningen.
4. Anläggningen skall endast användas när det
är monterat filter i aggregatet.
5. Skötsel skall utföras enligt beskrivning.
SKÖTSEL (Fig. 4-6)
Skötsel och rengöring av VR-300 TK/B skall
göras 3-4 gånger per år. Förutom generell
rengöring gäller följande:
1. Byte av frånluft/tilluftfilter
(1-2 gånger per år och eller vid behov)
Från/tilluftsfilter är av engångstyp och kan inte
rengöras.
Se för övrigt bifogat beställningskort för
beställning av filter.
2. Kontroll av värmeväxlare (vart 3:e år)
Värmeväxlaren kan efter en tids användning,
trots att filterbyten sköts, bli belag med ett litet
smutslager som försämrar
temperaturverkningsgraden. Vid behov kan
värmeväxlaren tas ut och rengöras med varmt
såpvatten (undvik diskmedel med salmiak).
OBS! Var noggrann med att skydda rotormotor
från fukt/vatten.

11
3.)
Fig. 5
4.)

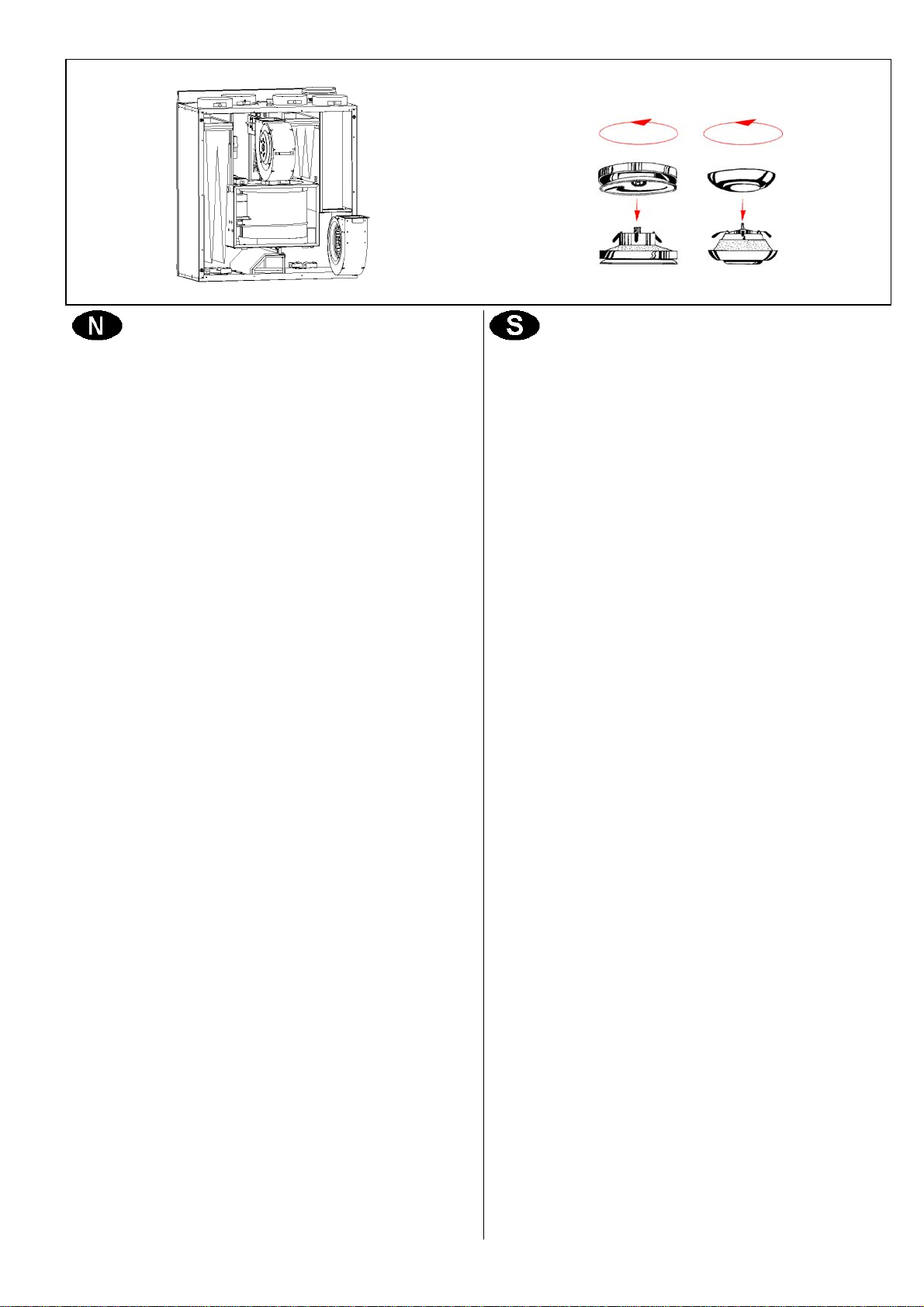

3. Kontroll av vifter (hver 3. år)
Viftene kan etter lengre tids bruk, og selv med
regelmessig skifte av filtre, bli belagt med støv
som reduserer anleggets kapasitet.
Viftene bør derfor trekkes ut en gang i blant og
rengjøres med en liten børste, uten bruk av vann.
Det kan brukes noe white spirit på smuss som er
vanskelig å fjerne (må tørke før viftene monteres
igjen).
4. Rengjøring av tilluft- og
avtrekksventiler (etter behov)
Anlegget tilfører friskluft og trekker brukt luft ut
fra boligen via kanalsystem og ventiler. Ventilene
er plassert i tak eller vegger i soverom, stue,
våtrom, WC etc., og kan tas ut og rengjøres i
varmt såpevann (ventilene må ikke ombyttes).
5. Kontroll av friskluftinntak (min. 2 ganger
pr. år)
Løv og annet smuss kan feste seg på risten for
friskluftinntaket og redusere kapasiteten. Risten
bør derfor kontrolleres, og ved behov rengjøres
vha. børste e.l.
6. Kontroll av kanalanlegg (hvert 5. år)
Kanalanlegget kan etter lengre tids bruk, og selv
med regelmessig bytte av filtre, bli belagt med
støv som kan redusere anleggets kapasitet.
Kanalene bør derfor rengjøres/byttes en gang
iblant. Stålkanaler kan rengjøres med
trekkebørste, vann og såpe gjennom åpninger for
ventiler, eller spesielle renseluker (om levert).
NB! I tillegg bør takhatt kontrolleres årlig, og
rengjøres ved behov.
For bruk- og vedlikehold av kjøkkenhette, se
egen anvisning
3. Kontroll av fläktar (vart 3:e år)
Fläktarna (4 och 5) kan efter än längre tids
användning, bli belagda med damm som
reducerar anläggningens kapacitet.
Fläktarna bör därför ibland tas ut och rengöras
med en borste, utan användning av vatten. Man
kan använda rengöringsmedel på smuts som är
svår att få bort,(fläktarna måste torka innan de
monteras igen).
4. Rengöring av till- och frånluftsdon (efter
behov).
Anläggningen tillför frisk luft och drar ut gamal
luft via donen. Donen är vanligen placerade i
taket och tas ut och rengörs med varmt såp-
vatten. Obs! sätt tillbaka donet på samma plats
så att inte injusteringen av luftmängderna
behöver göras om. Donets inställning får inte
ändras.
5. Kontroll av uteluftsintag (minst 2 gånger
per år)
Löv och annan smuts kan fastna på utelufts-
gallret och då reducera kapaciteten. Gallret bör
kontrolleras, och rengöras vid behov.
6. Kontroll av kanaler (efter behov)
Kanalsystemet (gäller frånluftskanaler) kan efter
en längre tids användning, bli belagda med
damm som kan reducera anläggningens
kapacitet. Kanalerna bör därför rengöras ibland.
Kanalerna kan rengöras med en borste och
såpvatten genom öppningar för don och
rensluckor.
OBS! Takhuv ska årligen kontrolleras och
rengöras vid behov.
För drift och skötsel av spiskåpan se separat
instruktion.

12
5.)
6.)
Fig. 6
7.)
ACHTUNG
Zur Vermeidung von Stromstößen, Brand oder
sonstigen Beschädigungen, die durch
unsachgerechten Gebrauch oder Betrieb der
Anlage auftreten könnten, ist es wichtig,
folgendes zu beachten:
1. Die Anlage muß entsprechend der
Installationsanweisung aufgebaut werden.
2. Vor dem Warten oder Reinigen der Anlage
diese vom Stromnetz trennen.
3. Ein Wäschetrockner darf nicht unmittelbar am
Belüftungssystem angeschlossen werden.
4. Vor Inbetriebnahme des Systems sicher-
stellen, daß die Filter richtig eingesetzt
worden sind.
5. Die Wartung muß regelmäßig durchgeführt
werden.
WARNING
In order to avoid electrical shock, fire or other
damage which might occur in connection with
faulty use and operation of the unit, it is
important to consider the following:
1. The system must be installed according
to installation instructions.
2. Insulate mains supply before service or
cleaning of the heat recovery unit.
3. Tumble dryer must not be connected
directly to the ventilation system.
4. Make sure that filters are mounted in their
place before running the system.
5. Maintenance must be performed
according to separate instructions.
WARTUNG (Fig. 4-6)
Die Wartung des VR-300 TK/B sollte normaler-
weise 3 - 4 mal pro Jahr vorgenommen werden.
Neben der allgemeinen Reinigung sollte
folgendes beachtet werden:
1. Auswechseln der Frischluft-/Abluftfilter
(mind. 1-2 mal im Jahr oder bei Bedarf)
Die Taschenfilter können nicht gereinigt werden
und müssen ausgetauscht werden.
Fragen Sie Ihren Lieferanten nach neuen Filtern
2. Wartung des Tauschers (alle 3 Jahre)
Auch wenn die Wartung nach Punkt 1
durchgeführt wurde, kann sich Staub im
Tauscher ablagern. Deshalb ist für einen hohen
Wirkungsgrad von entscheidender Bedeutung,
den Tauscher ab und zu rauszuziehen und zu
reinigen. Dieser sollte in heißer Seifenlauge
gewaschen werden. Keine Reinigungsmittel
verwenden.
Achtung! Der Antriebsmotor für den Tauscher
darf keiner Feuchtigkeit ausgesetzt
werden.
MAINTENANCE (Fig. 4-6)
Maintenance of the VR-300 TK/B should
normally be performed 3 - 4 times a year. Apart
from general cleaning the following should be
observed:
1. Changing fresh air/extract filter (1-2 times
per year or as necessary)
The bag filters cannot be cleaned and must be
changed as necessary.
Call your supplier for new filters.
2.Checking the heat exchanger (every 3 years)
Even if the required maintenance in items 1 and
2 is carried out, dust will build up in the
exchanger block. It is therefore of vital
importance for the upkeep of a high efficiency
that the exchanger block is removed from the
unit and cleaned periodically. Wash in hot soapy
water. Do not use detergent containing ammonia.
Note! Ensure that the rotor motor is not
exposed to moisture.

13
3. Überprüfung der Gebläse (alle 3 Jahre)
Auch wenn die vorgeschriebene Wartung, wie
Auswechseln der Filter, durchgeführt wird, wird
sich dennoch Staub und Fett langsam in den
Gebläsen (4 und 5) ansammeln und die Leistung
mindern. Die Gebläse lassen sich mit einem
weichen Tuch oder Pinsel reinigen. Kein Wasser
verwenden! Zur Beseitigung von Fett hat sich
Brennspiritus bewährt. Vor Wiedereinbau gut
trocknen lassen.
4. Reinigung der Abluftventile und
Luftausläüsse (sofern erforderlich)
Das System versorgt Ihr Heim mit Frischluft und
zieht die verbrauchte Innenluft über das Kanal-
system mit Ventilen ab. Luftauslässe und Abluft-
ventile befinden sich in den Decken bzw.
Wänden von Schlaf- und Wohnzimmern,
Naßzellen, WC usw. Luftauslässe und Ventile
ausbauen und nach Bedarf in heißer Seifenlauge
abspülen. (Luftauslässe und Abluftventile dürfen
nicht vertauscht werden).
5. Wartung des Ansaugstutzen (1-2 mal pro
Jahr)
Rückstände und Schmutz können das Ansaug-
gitter der Außenluft verstopfen und die Luft-
leistung des Gerätes verringern. Überprüfen sie
den Zustand des Ansauges , und Reinigen Sie
ihn nach Bedarf. Ansaug: Je nach Ausführung
handelt es sich um eine Dachhaube oder ein
Wandgitter.
6. Überprüfung des Luftkanalsystems (alle 5
Jahre)
Auch bei Durchführung der erforderlichen Wart-
ung, wie Auswechseln der Filter, werden sich
Fettablagerungen im Kanalsystem aufbauen und
die Leistung mindern. Folglich sollten die Kanal-
läufe nach Bedarf gereinigt bzw. ausgewechselt
werden. Stahlkanäle lassen sich reinigen durch
Entlangziehen einer mit Seifenlauge getränkten
Bürste durch den Kanal, und zwar über die
Diffuser- und Ventilöffnungen, oder über
besondere Kontrollklappen im Kanalsystem
(sofern vorgesehen).
Achtung! Zusätzlich muss die Dachhaube
einmal jährlich überprüft und falls
notwendig, gereinigt werden.
Für Bedienung und Wartung der Dunstabzug-
haube lesen Sie bitte die dazugehörigen
Anleitungen.
3. Checking the fans (every 3 years)
Even if the required maintenance, such as
changing of filters is carried out, dust and grease
may slowly build up inside the fans (4 and 5).
This will reduce the efficiency.
The fans may be cleaned with a cloth or a soft
brush. Do not use water. White spirit can be used
to remove obstinate settlements. Allow to dry
properly before remounting.
4. Cleaning extract louvers and inlet
diffusers (as necessary)
The system supplies fresh air to your home and
extracts the used indoor air via the duct system
and diffusers/louvers. Diffusers and louvers are
mounted in ceilings/walls in bedrooms, living
room, wetrooms, WC etc. Remove diffusers and
louvers and wash in hot soapy water as required.
(Diffusers/ louvers must not be exchanged).
5. Checking the fresh air intake (at least
twice a year)
Leaves and pollution could plug up the air intake
grille and reduce the capacity. Check the air
intake grille, and clean as necessary.
6. Checking the duct system (every 5 years)
Dust and grease settlements may, even if
required maintenance such as changing of filters
is being carried out, build up in the duct system.
This will reduce the efficiency of the installation.
The duct runs should therefore be cleaned/
changed when necessary. Steel ducts can be
cleaned by pulling a brush soaked in hot soapy
water, through the duct via diffuser/ louver
openings or special inspection hatches in the
duct system (if fitted).
NOTE! In addition roof cowl must be checked
once a year and cleaned as necessary.
For use and maintenance of cookerhood, see
separate instructions.

14
Fig. 7
FEILSØKING (Fig. 7)
Dersom det skulle oppstå driftsforstyrrelser, bør
følgende undersøkes og utføres/rettes før
servicepersonell tilkalles.
1. Vifte(ne) starter ikke
Kontroller sikringer og at alle kontakter er isatt
(nettkontakt og viftekontakter).
2. Lav luftmengde
a) Innstilling av luftmengde på betjeningspanelet
b) Behov for rengjøring/bytte av filtre
c) Behov for rengjøring av ventiler
d) Behov for rengjøring vifter/varmeveksler
e) At takhatt/luftinntak er fri for løv/snø/smuss
f) Kanalanlegg. Kontroller synlige kanaler for
skader (deformasjon/lekkasjer) og ned-
smussing
g) Kontroller ventilåpninger
3. Kald friskluft
a) Valgt tillufttemperatur på betjeningsbryter "D",
(fig 3c).
b) Kontroller om branntermostat er slått ut.
Resettes med trykk på rød bryter "I" i
aggregatet (fig 7).
c) Behov for nytt avtrekksfilter
d) Kontroller at varmeveksler roterer
4. Støy/ vibrasjoner
a) Behov for rengjøring av viftehjul
b) Trekk ut viftene og kontroller at de 4 skruene
på siden av viftehuset er godt trukket til
FELSÖKNING (Fig. 7)
Om det skulle uppstå driftsstörningar, bör
följande kontrolleras och utföras innan
serviceman tillkallas.
1. Fläkten/fläktarna startar inte.
Kontrollera att säkringar är hela och att alla
kontakter är ordentligt isatta (stickkontakt och
fläktkontakter).
2. Låg luftmängd
a) Inställning av luftmängden på kontrollpanelen
b) Behov av rengöring/byte av filter
c) Behov av rengöring av don
d) Behov av rengöring av fläktar/värmeväxlare
e) Att luftintag är fritt från snö/löv/smuts
f) Kanaler. Kontrollera synliga kanaler efter yttre
skador
g) Kontrollera donöppningar
3. Kall tilluft
a) Vald tilluftstemperatur på kontrollbrytar "D",
(fig 3c).
b) Kontrollera om brandtermostat har löst ut.
Återställ genom att trycka in röd knapp "I" i
aggregatet (fig 7).
c) Behov av nytt frånluftsfilter
d) Kontrollera att värmeväxlaren roterar.
4. Oljud eller vibrationer
a) Behov av rengöring av fläkthjul
b) Dra ut fläktarna och kontrollera att de 4
skruvarna på sidan är ordentligt fastsatta.

15
FEHLERSUCHE (Fig. 7)
Bei auftretenden Fehlern bitte erst folgendende
Kontrollen durchführen. Kundendienst erst ver-
ständigen, wenn sich Fehler nicht beheben läßt.
1. Gebläse läuft (laufen) nicht an
Prüfen ob die Sicherungen in Ordnung sind, alle
Stecker Kontakt haben und ob alle Stecker
(Netz/Gebläsestecker) richtig eingesteckt sind.
2. Verminderte Luftströmung
a) Prüfen Sie die Einstellung an der Steuerung
b) Filterwechsel vergessen?
c) Reinigen der Auslässe/Ventile nötig?
d) Reinigen der Ventilatoren u. Wärmetauscher?
e) Ansauggitter verstopft?
f) Kanalsystem. Prüfen Sie die sichtbaren Teile
des Kanalnetzes nach Schäden oder
Verunreinigungen.
g) Prüfen Sie ob alle Auslässe/Ventile offen sind
bzw. der Öffnungsquerschnitt verringert
wurde.
3. Kalte Zuluft
a) prüfen Sie die eingestellte Zulufttemp. am
Bedienschalter "D", (fig 3c).
b) Prüfen Sie, ob der Brandschutzthermostat
ausgelöst hat. Wenn ja drücken Sie Taste "I"
im Gerät (fig 7).
c) Prüfen Sie, ob der Abluftfilter verschmutzt ist.
d) Prüfen Sie, ob sich der Tauscher dreht.
5. Lärm oder Schwingungen
a) Gebläse reinigen.
b) Überprüfen ob die Gebläseschrauben fest
angezogen sind.
TROUBLESHOOTING (Fig. 7)
Should problems occur, please check or correct
the items below before calling your service
representative.
1. Fan(s) do not start
Check that all fuses and plugs are connected
(mains supply and fan plugs).
2. Reduced airflow
a) Check setting of airflow on control panel.
b) Change of filter required?
c) Cleaning of diffusers/louvers required?
d) Cleaning of fans/exchanger block required?
e) Is roof unit/air intake clogged?
f) Duct system. Check visible duct runs for
damage and/or build-up of dust/pollution.
g) Check diffuser/louver openings.
3. Cold supply air
a) Check set supply air temperature on the
control switch "D", (fig 3c)..
b) Check if fire thermostat is still alert. If
necessary, reset by pressing the red button
"I" in the unit (fig 7).
c) Check if the extract filter must be changed.
d) Check that the heat exchanger is rotating
4. Noise/ vibrations
a) Clean fan impellers.
b) Pull the fans out and check that screws
holding the fans are tightened.

16

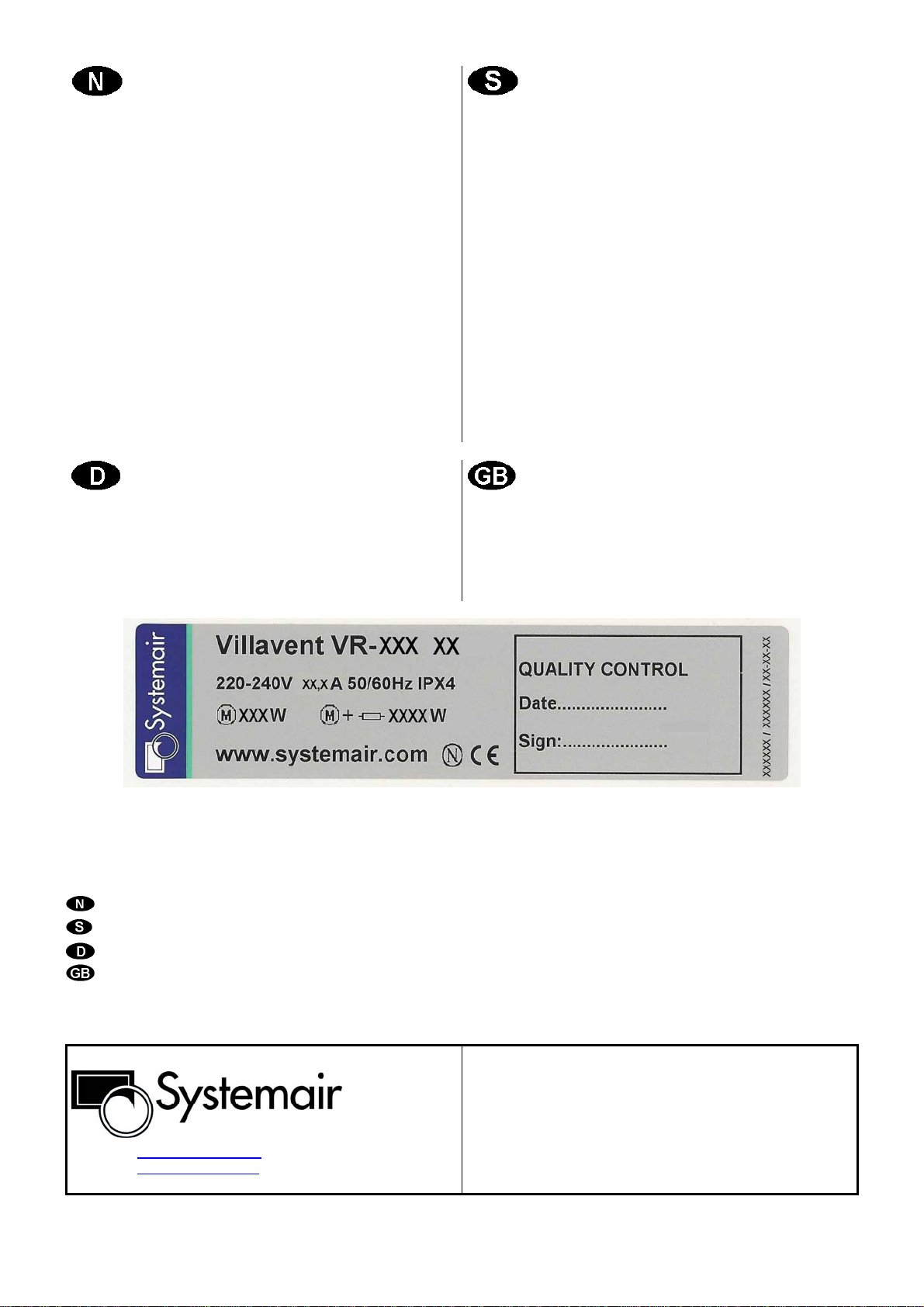

SERVICE
Før en tar kontakt med servicepersonell, les
av teknisk dataskilt nede på aggregatet, bak
inspeksjonsluke.
Noter typebetegelsen og produksjonsnummer
(se eksempel nedenfor).
Serviceavd. Sandnes:
Tlf.: 51969700
In UK:
Villavent Ltd.
Phone.:[phone]
Fax.: [phone]
SERVICE
Innan ni tar kontakt med servicepersonal, läs
av den tekniska dataskylten under aggregatet.
Notera typbeteckning och produktionsnummer
(Se exempel nedan).
KUNDENDIENST
Bevor Sie den Kundendienst anrufen, notieren
Sie sich die techn. Daten vom Typenschild
des Gerätes hier auf diese Seite.
SERVICE
Before calling your service representative,
make a note of the specification and
production number from the data plate on the
unit, behind the inspection hatch.
Rett til endringer forbeholdes
Vi förbehåller oss rätten till ändringar utan föregåande meddelande
Änderungen vorbehalten
Specifications may be changed without notice
Produsent/Hersteller/Manufacturer:
www.systemair.com
For UK: www.villavent.co.uk
